USR-DR164 STA模式TCPS通信示例
一、資料下載
USR-DR164說明書：http://imbacareer.com.cn/Download/1477.html
USR-DR164 AT指令集：http://imbacareer.com.cn/Download/1478.html
USR-DR164 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/707.html
【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html
二、硬件連接
1、所需物品
USR-DR164 產品 1臺
12V電源適配器 1個
USB-RS485串口線 1條
筆記本電腦 1臺
路由器1個
2、硬件連接
USR-DR164 的485串口接USB-RS485串口線到電腦的USB口，然后產品接12V電源適配器上電。配置STA模式連接路由器，去測試串口和網絡之間透傳通信。
3、串口號

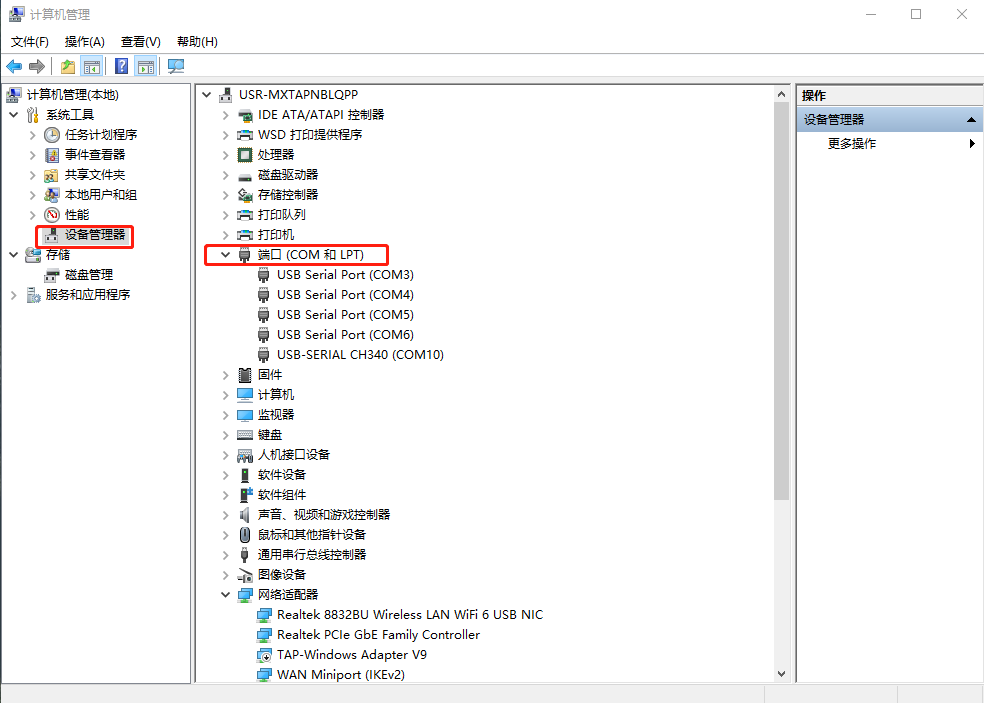

點擊電腦計算機，右擊點擊管理，點擊設備管理器，點擊端口，確認USB-RS485串口線的COM口號COM10。
三、USR-DR164參數設置
1、連接USR-DR164 WiFi
電腦關閉防火墻，禁用其他網卡，只保留無線網卡，電腦搜索連接USR-DR164的WiFi。

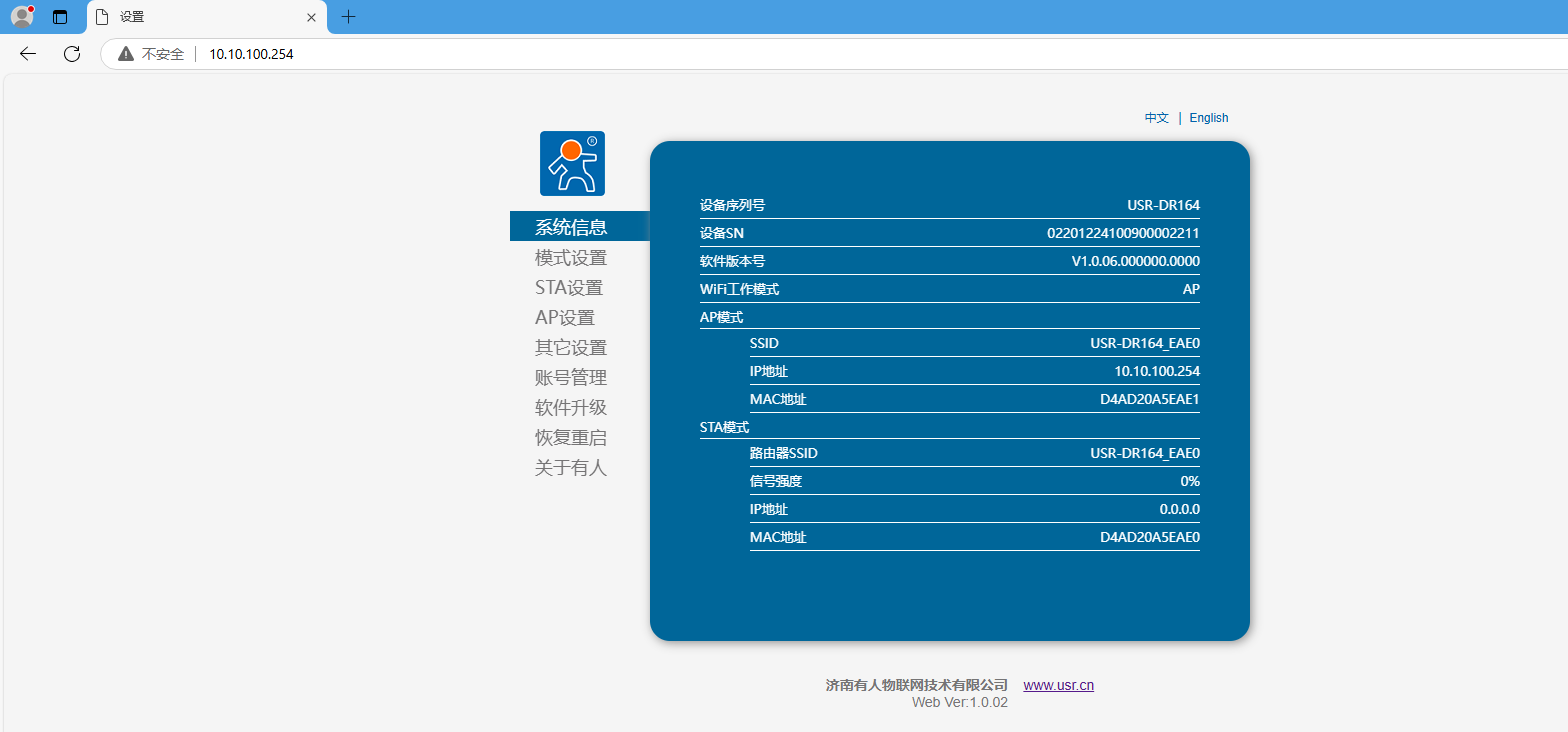

2、登陸內置網頁
瀏覽器輸入10.10.100.254，用戶名和密碼都是admin，登陸USR-DR164網頁。

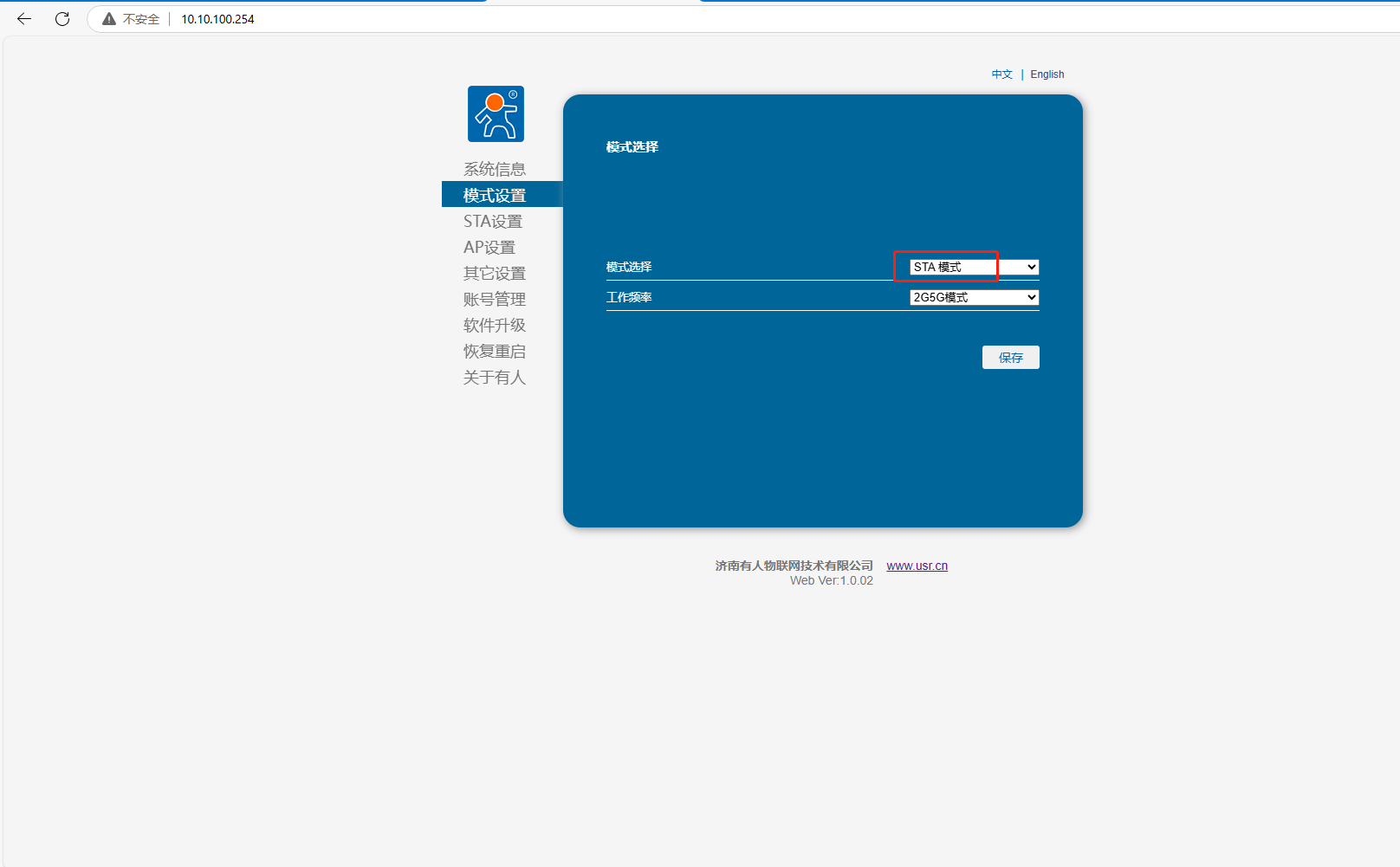

3、模式設置
STA模式
4、STA設置

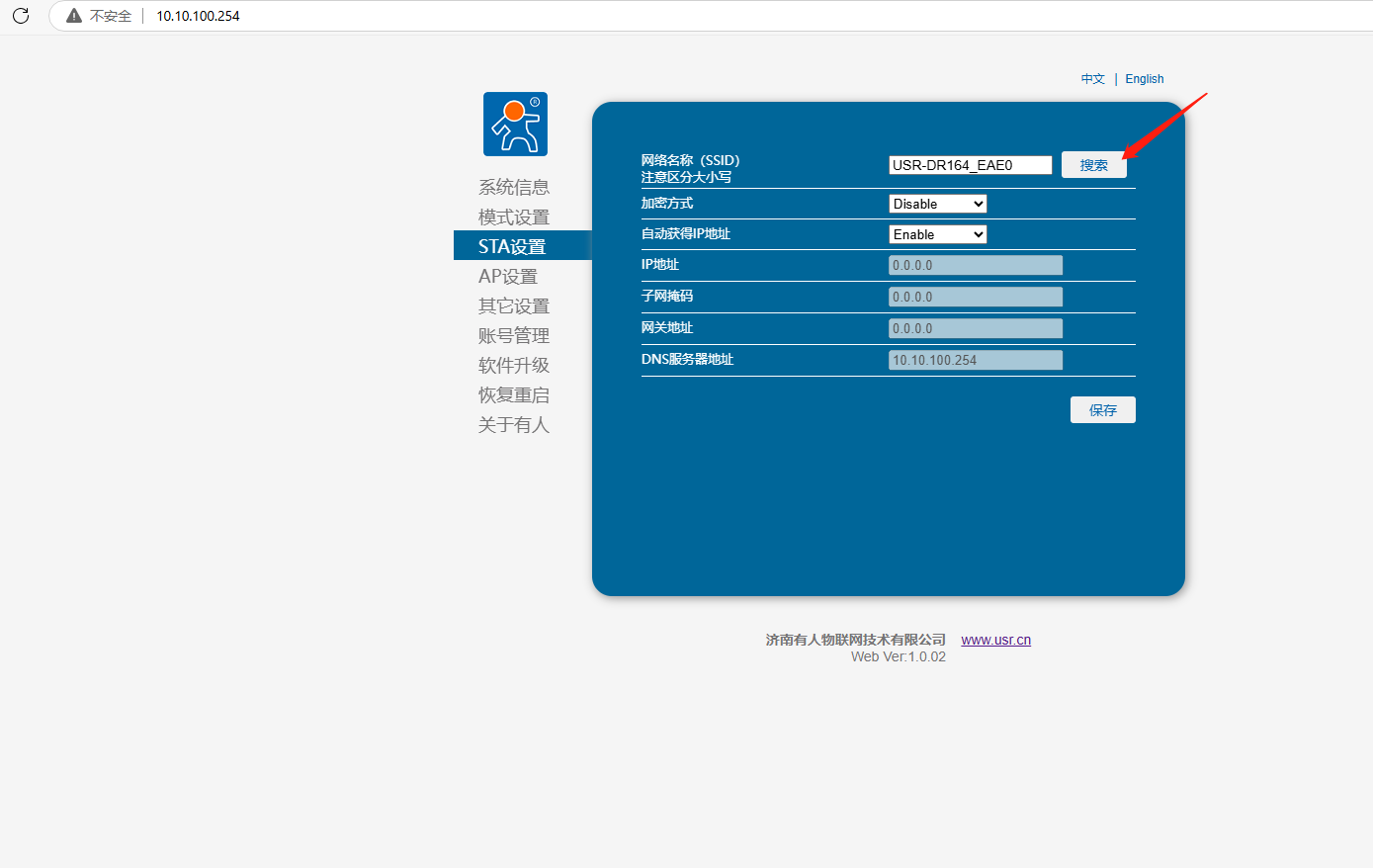

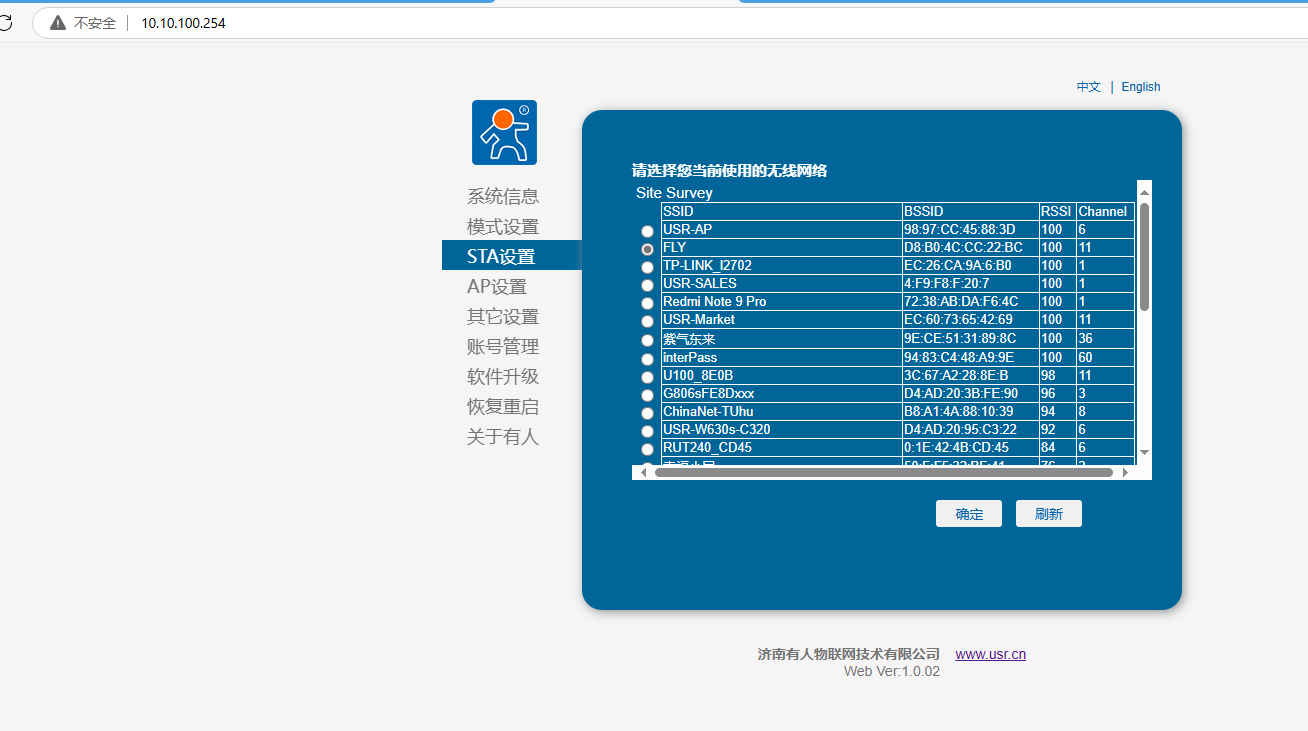

（1）網絡名稱，點擊搜索。

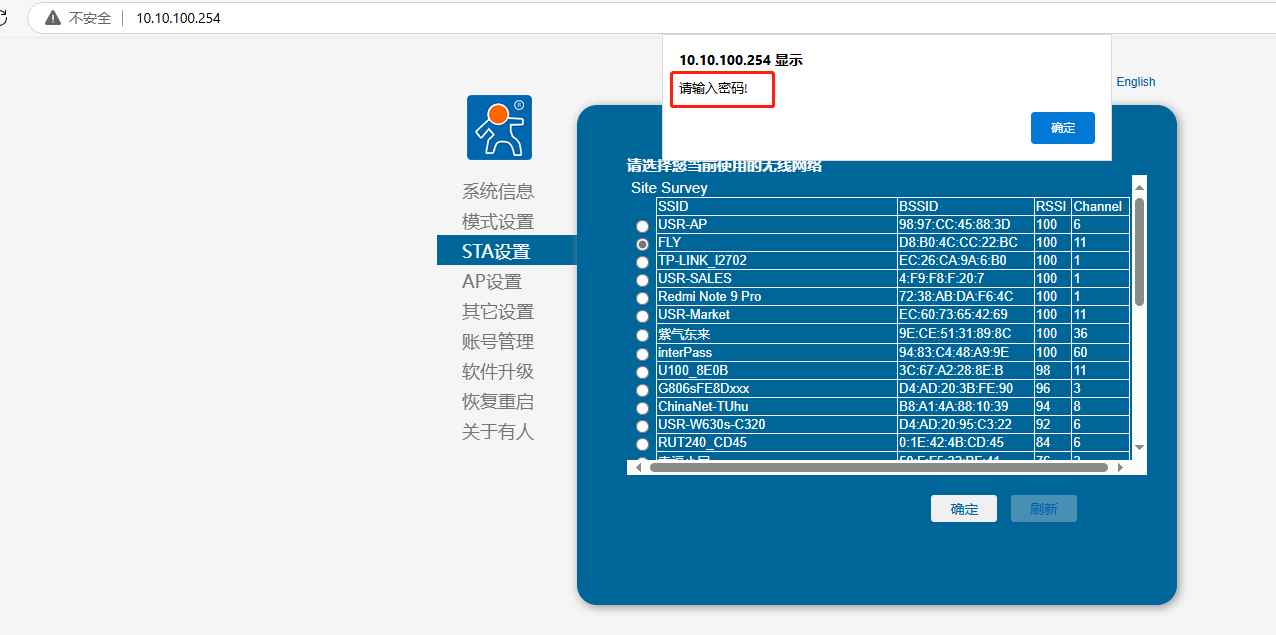

（2）選擇當前使用的無線網絡，點擊確定

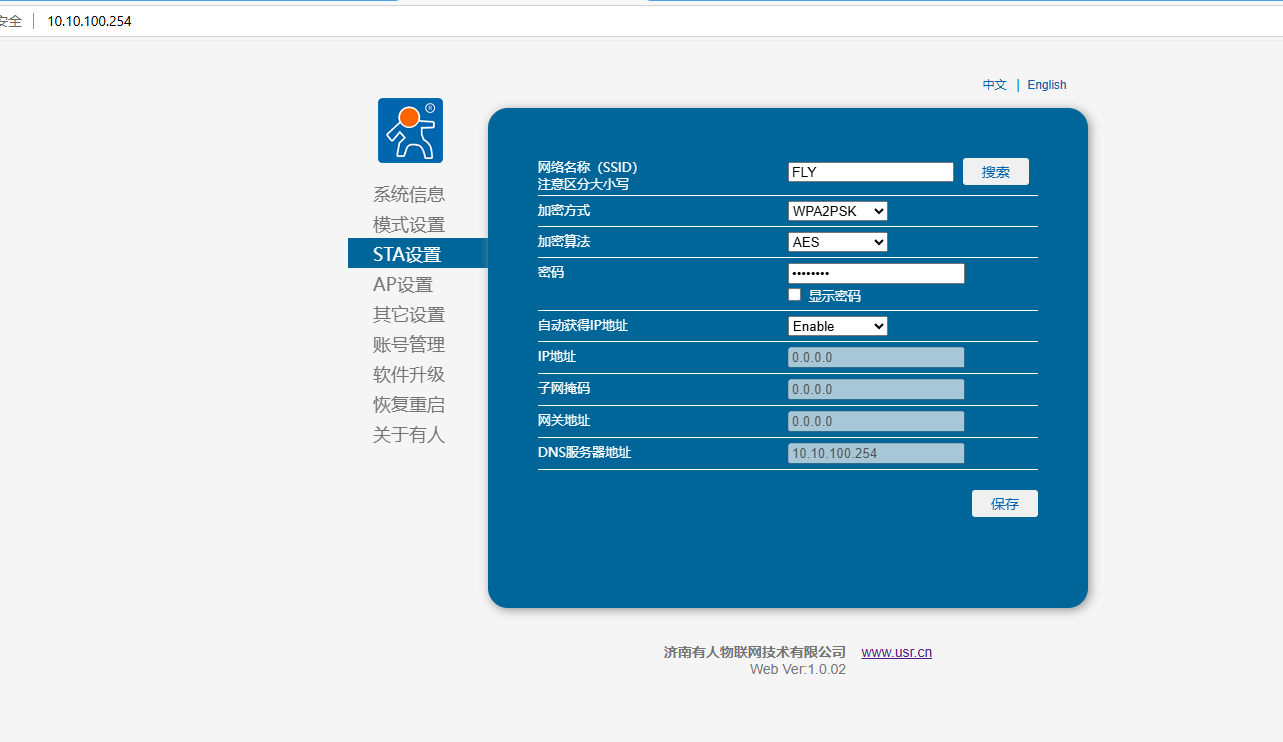

（3）輸入密碼點擊確定。輸入密碼之后，確定加密方式和加密算法都正確，再點擊保存。

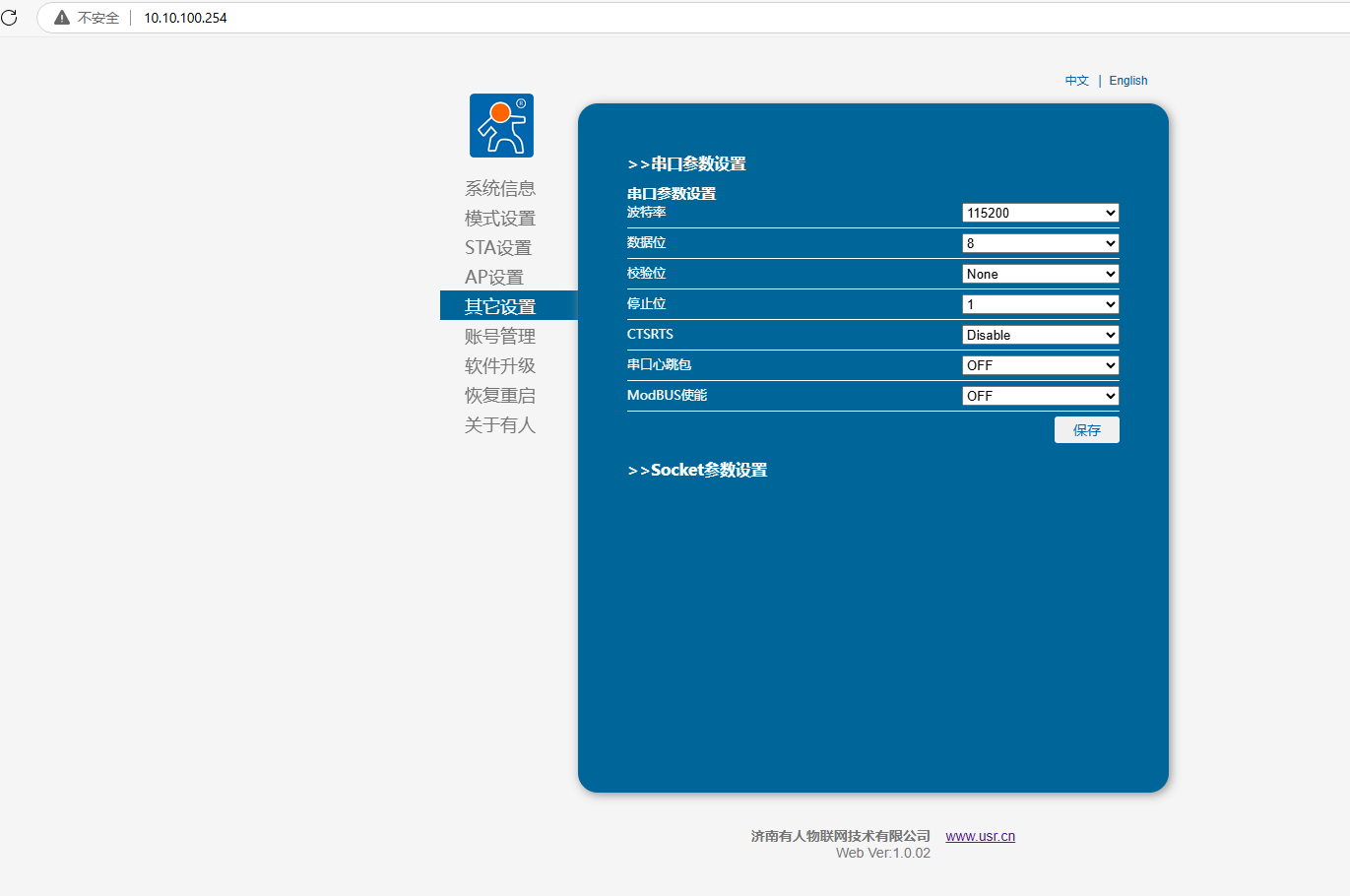

5、串口參數設置
波特率：115200 數據位：8 校驗位：NONE 停止位：1

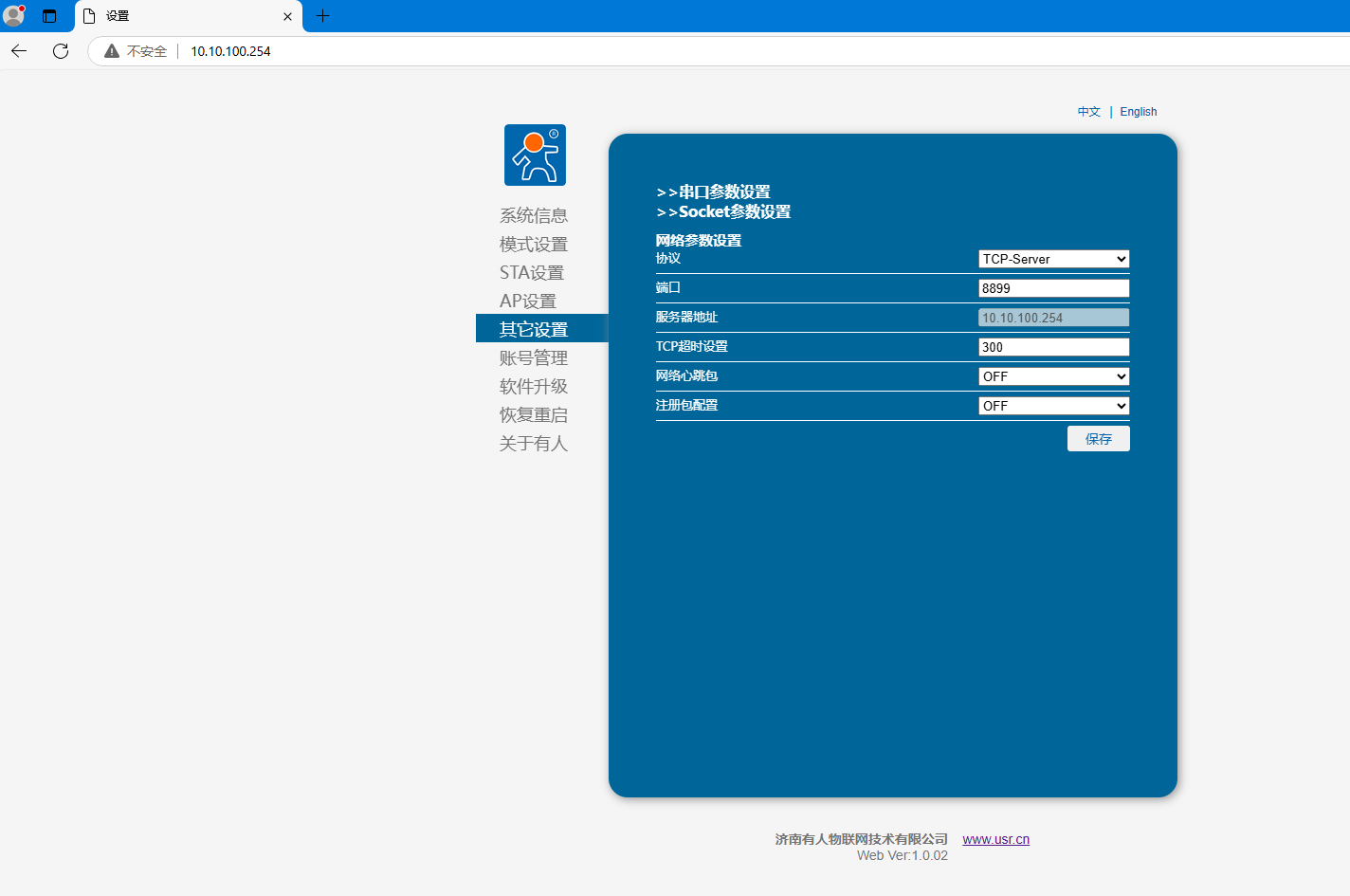

6、Socket參數設置
網絡參數設置
協議：TCP Server
端口：8899

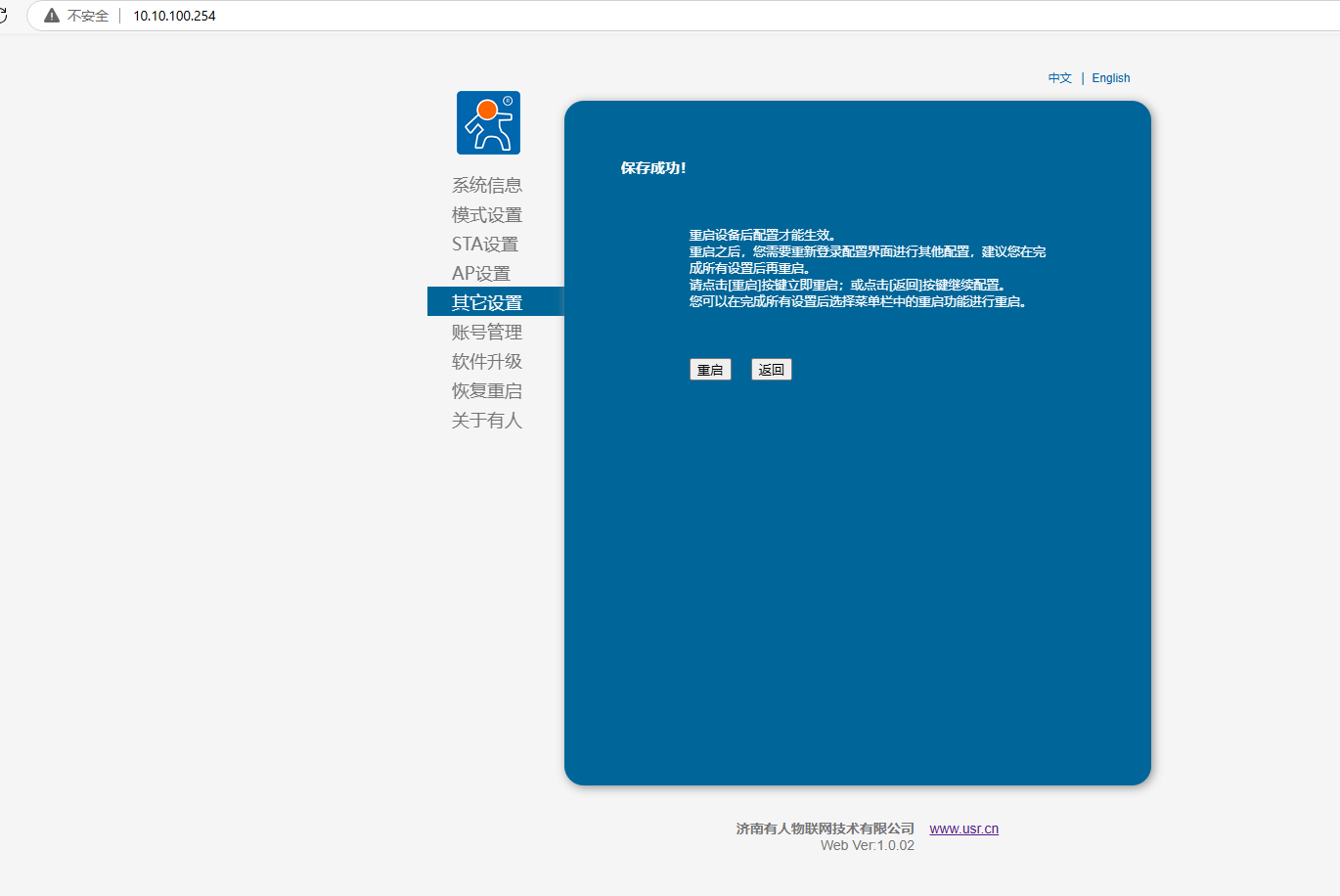

點擊保存

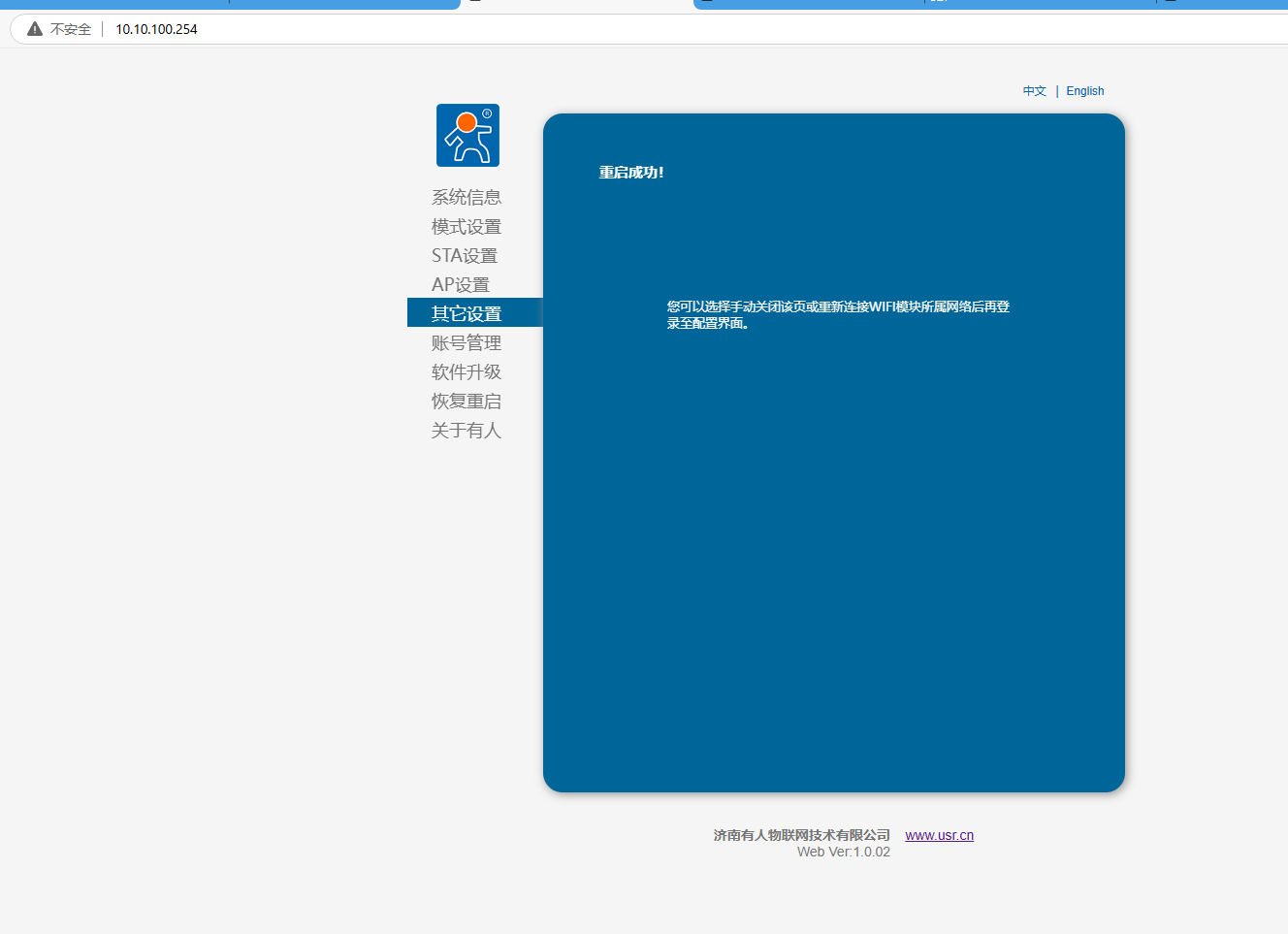

7、重啟
8、查看電腦從路由器獲取的IP

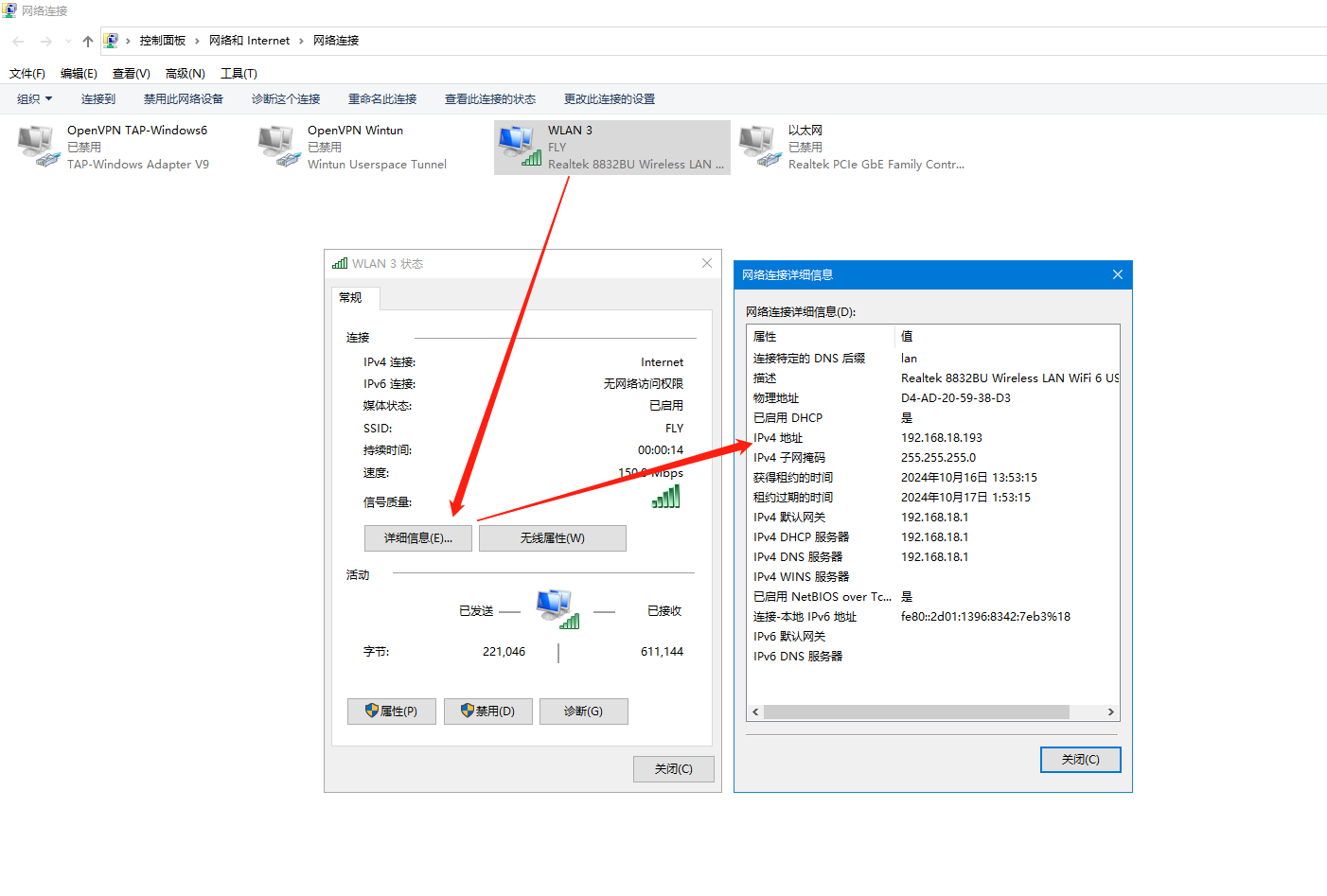

電腦連接同一個路由器，連接之后，電腦打開控制面板，網絡和Internet，網絡連接，查看無線網卡狀態(tài)，IPv4地址是192.168.18.193

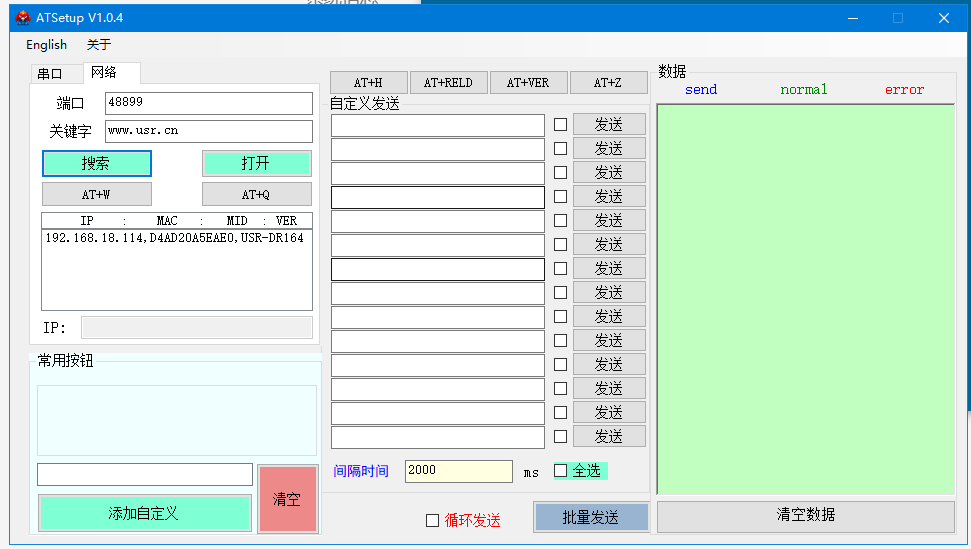

9、搜索USR-DR164從路由器獲取IP
電腦下載打開USR-DR164的串口AT指令設置軟件ATSetup，點擊網絡，用關鍵字imbacareer.com.cn和端口48899，搜索連接路由器之后，從路由器獲取的IP：
192.168.18.114
四、數據傳輸測試

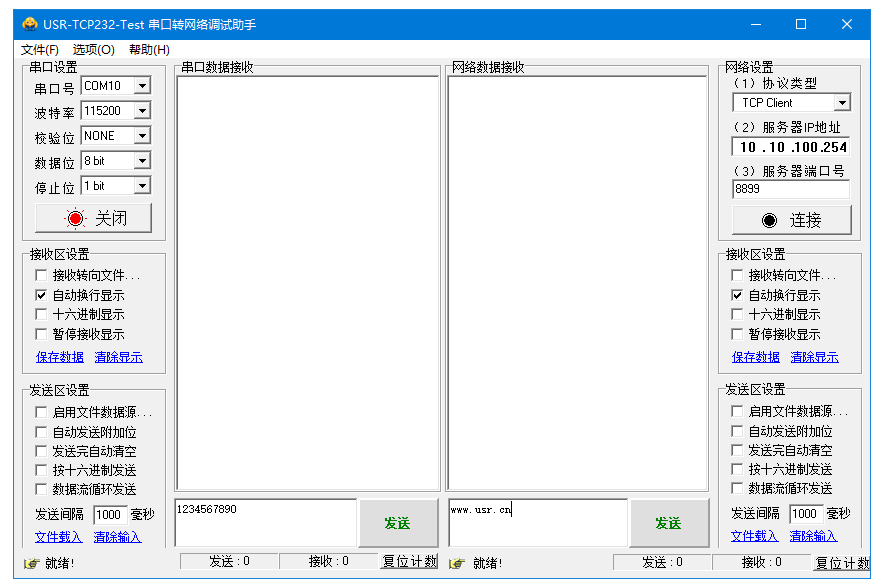

1、打開串口助手
在電腦上用USR-TCP232-TEST軟件測試，打開對應的COM口，串口參數設置和USR-DR164一致。

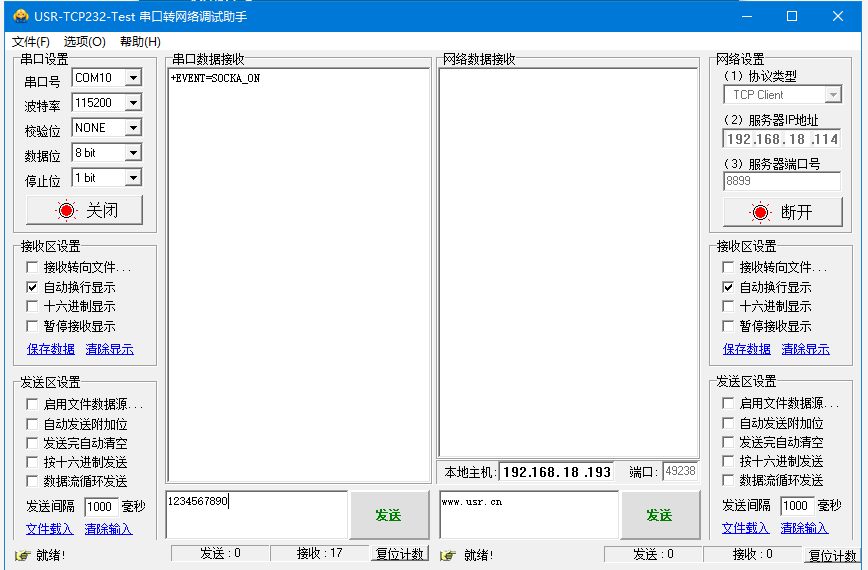

2、建立TCP連接
串口網絡助手，網絡設置協議類型TCP Client，服務器IP地址192.168.18.114，服務器端口8899，點擊連接。

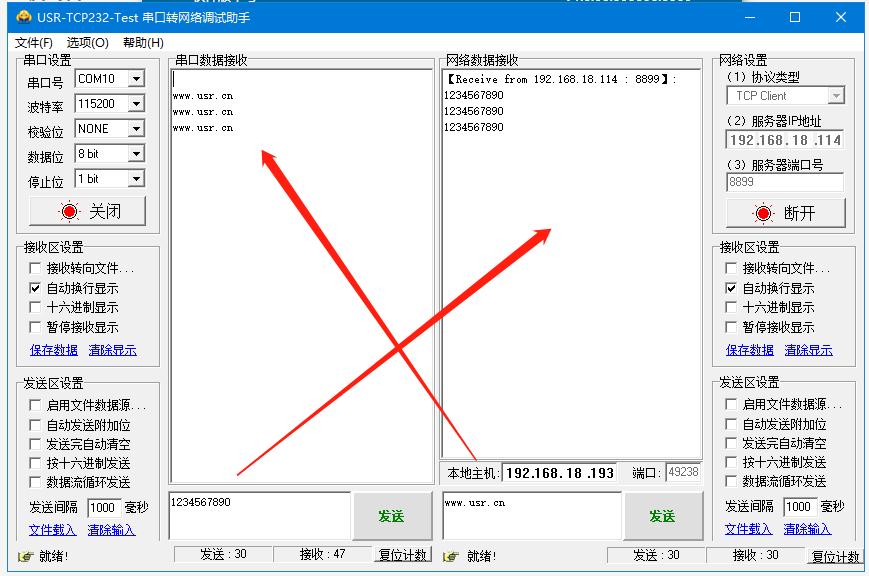

3、通信測試
串口發(fā)送數據1234567890，網絡接收1234567890。
網絡發(fā)送數據imbacareer.com.cn，串口接收imbacareer.com.cn。
編寫人：金志方 編寫日期：2024-10-17
審核人：金志方 審核日期：2024-10-17
訂正版本：V1.0 訂正內容：初稿
