USR-DR164 STA模式ModbusTCP轉ModbusRTU通信示例

一、資料下載

USR-DR164說明書：http://imbacareer.com.cn/Download/1477.html

USR-DR164 AT指令集：http://imbacareer.com.cn/Download/1478.html

USR-DR164 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/707.html

MODBUS SLAVE和MODBUS POLL軟件，請百度下載。

二、硬件連接

1、所需物品

USR-DR164 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

路由器1個

2、硬件連接

USR-DR164 的485串口接USB-RS485串口線到電腦的USB口，然后產品接12V電源適配器上電。配置STA模式連接路由器，去測試串口和網絡之間透傳通信。

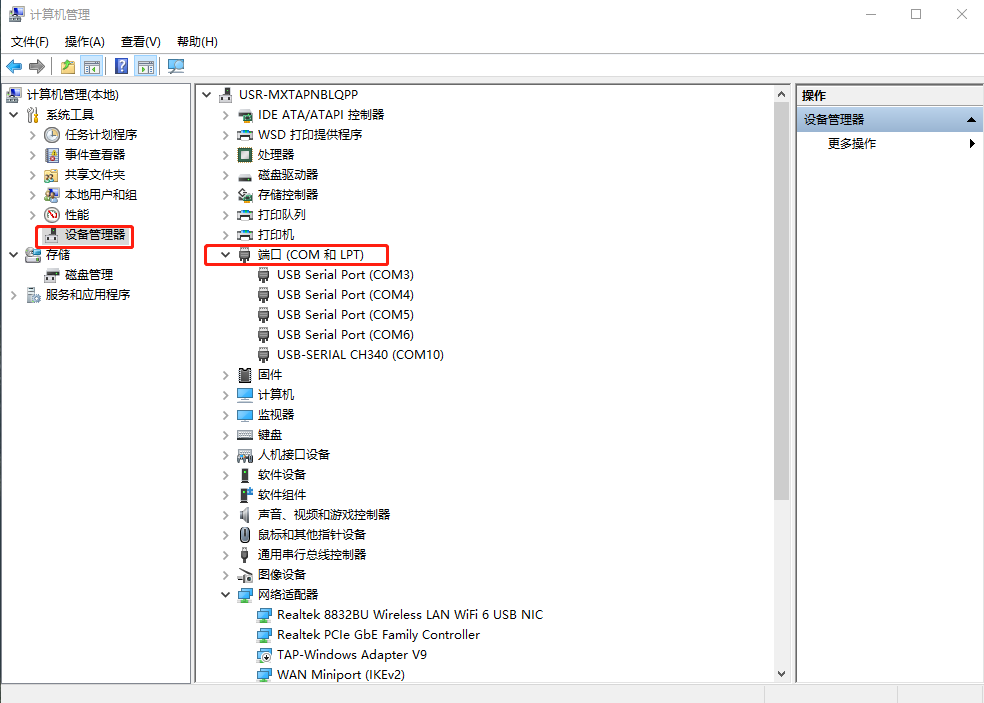

3、串口號

點擊電腦計算機，右擊點擊管理，點擊設備管理器，點擊端口，確認USB-RS485串口線的COM口號COM10。

三、USR-DR164參數設置

1、連接USR-DR164 WiFi

電腦關閉防火墻，禁用其他網卡，只保留無線網卡，電腦搜索連接USR-DR164的WiFi。

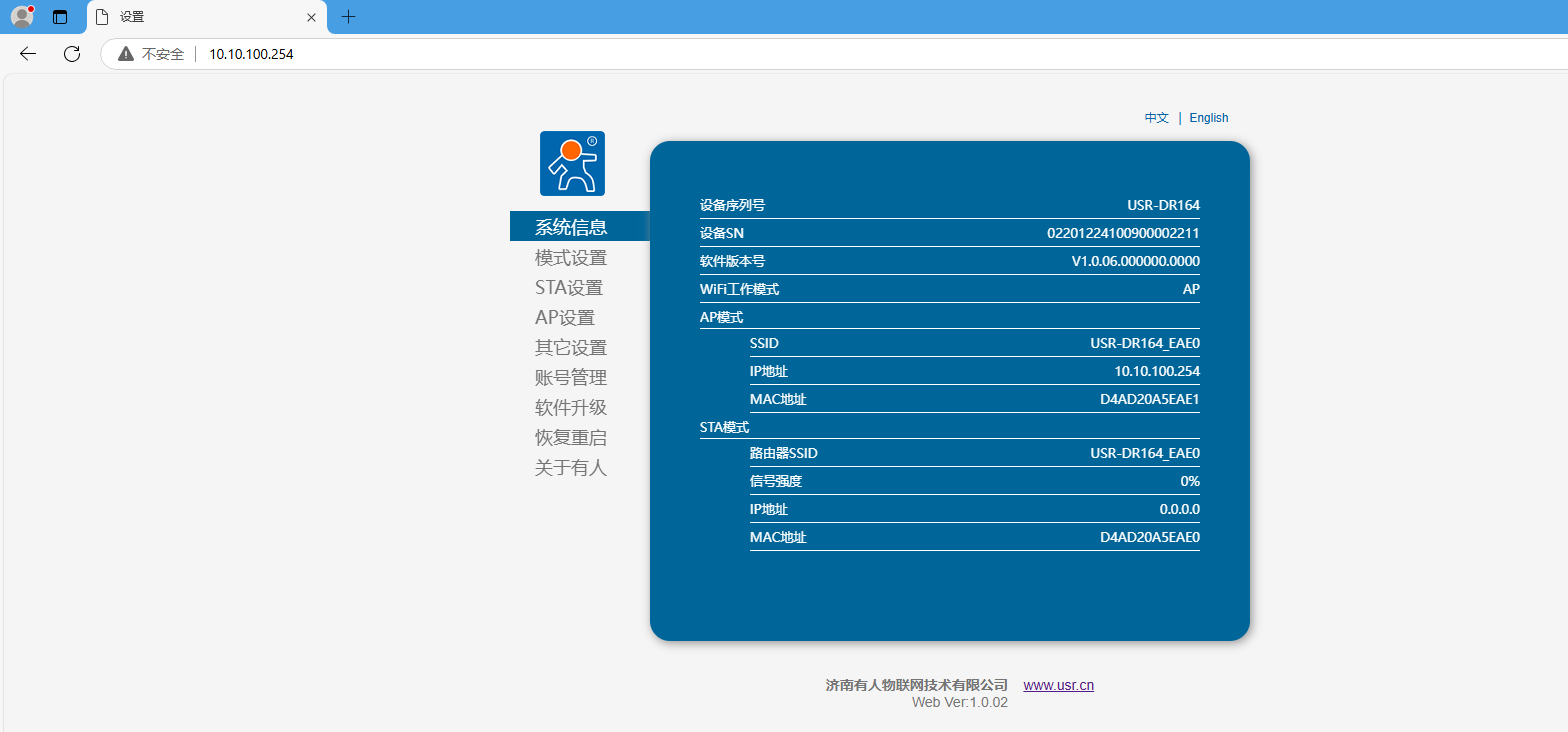

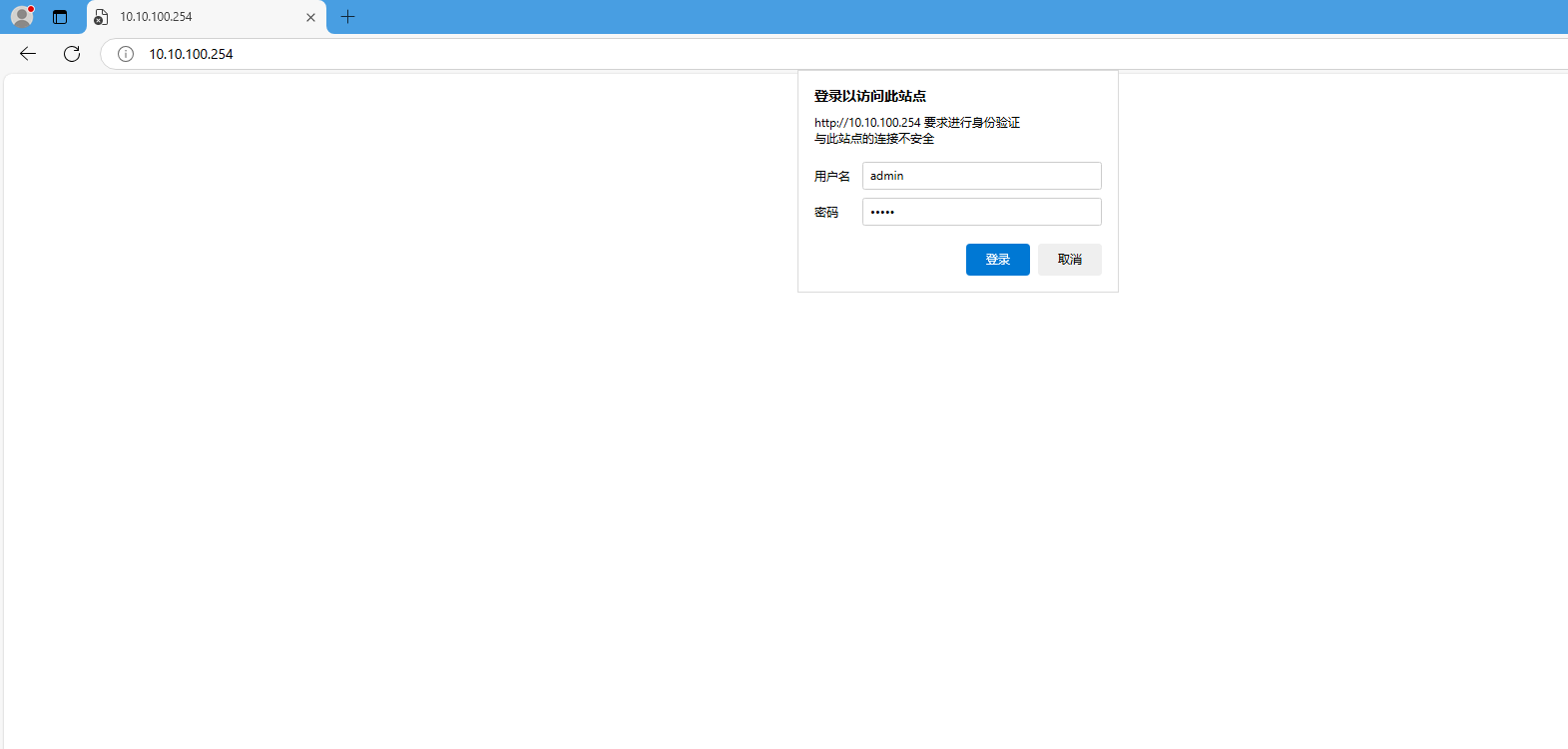

2、登陸內置網頁

瀏覽器輸入10.10.100.254，用戶名和密碼都是admin，登陸USR-DR164網頁。

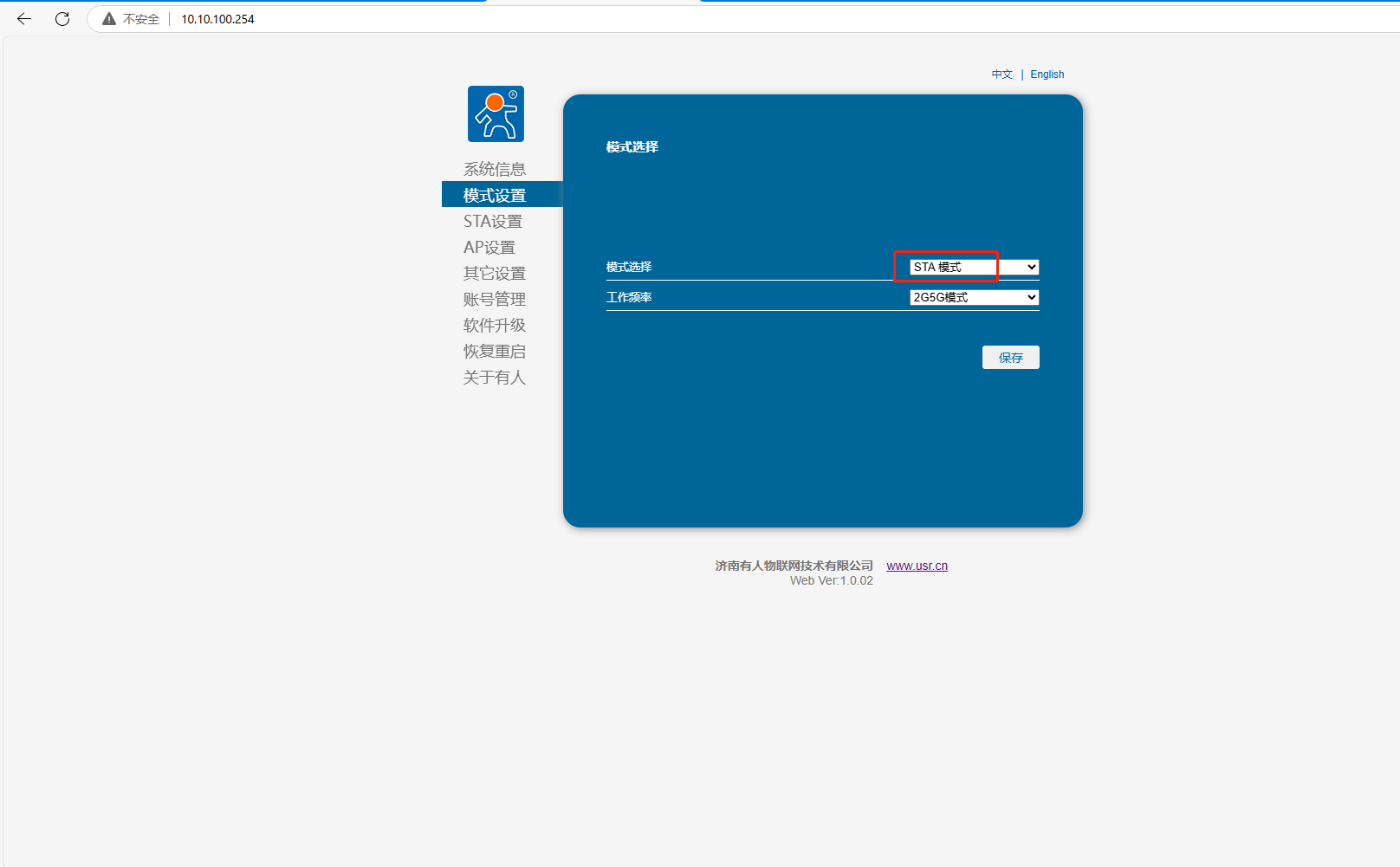

3、模式設置

STA模式

4、STA設置

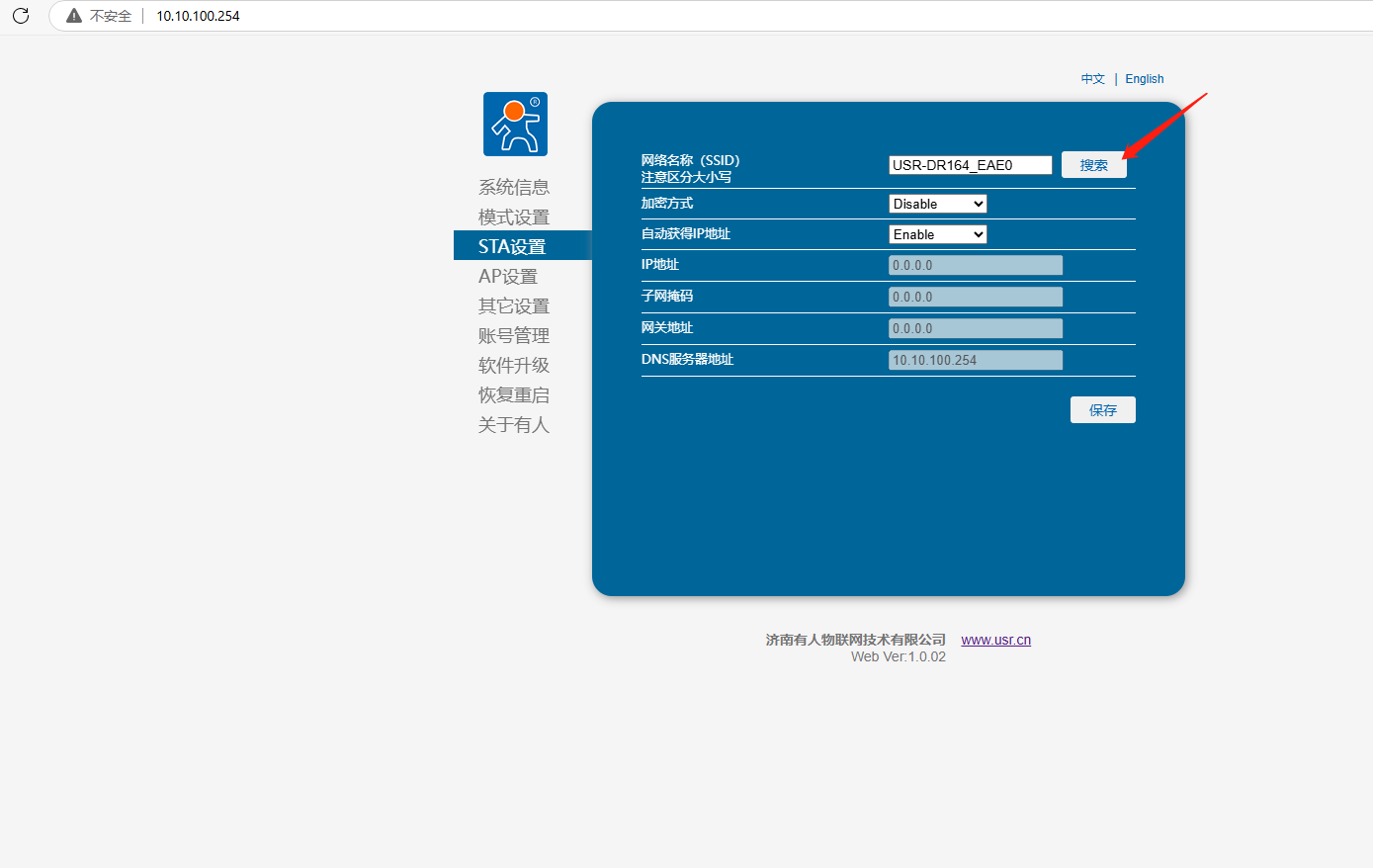

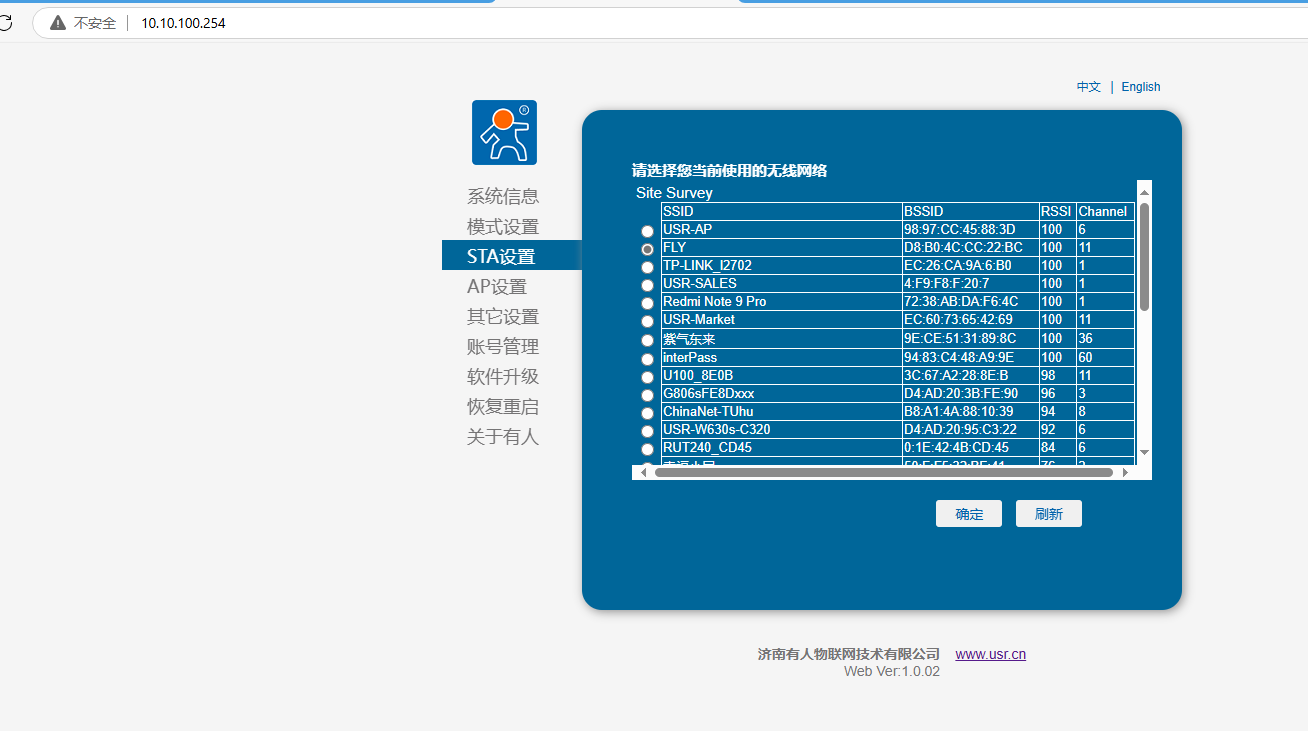

（1）網絡名稱，點擊搜索。

（2）選擇當前使用的無線網絡，點擊確定

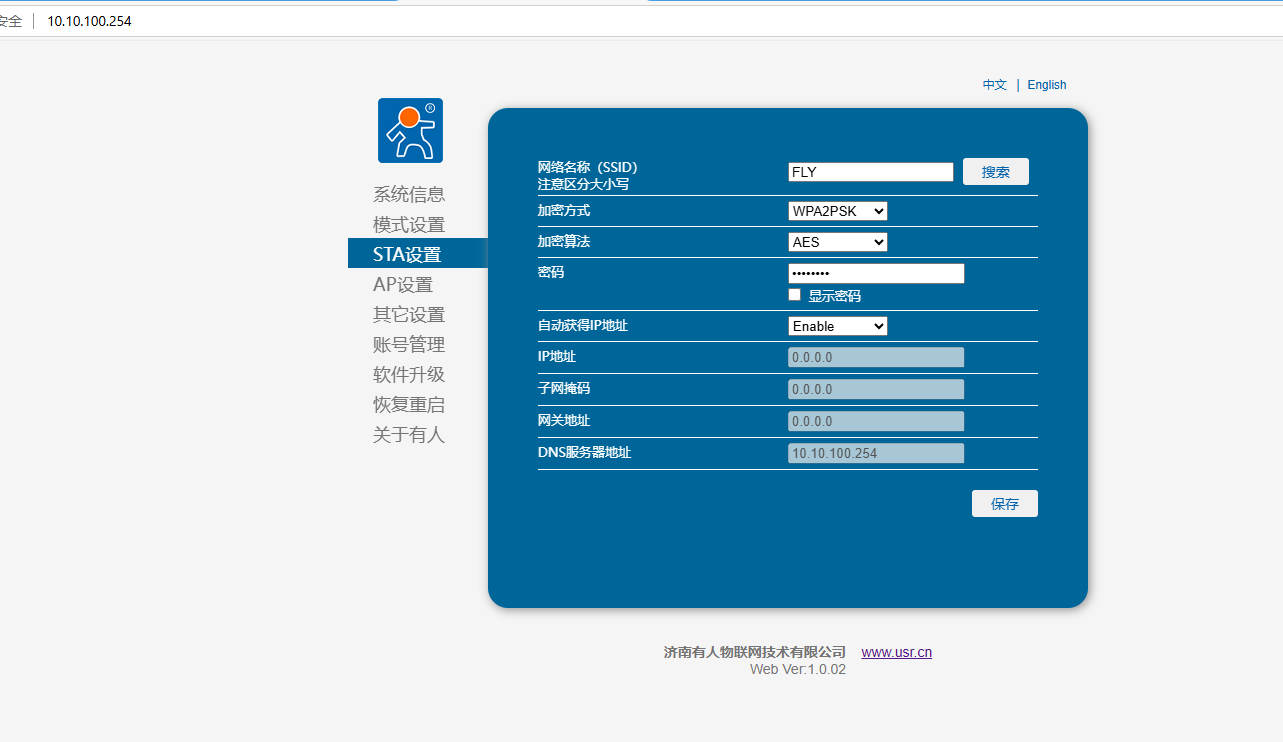

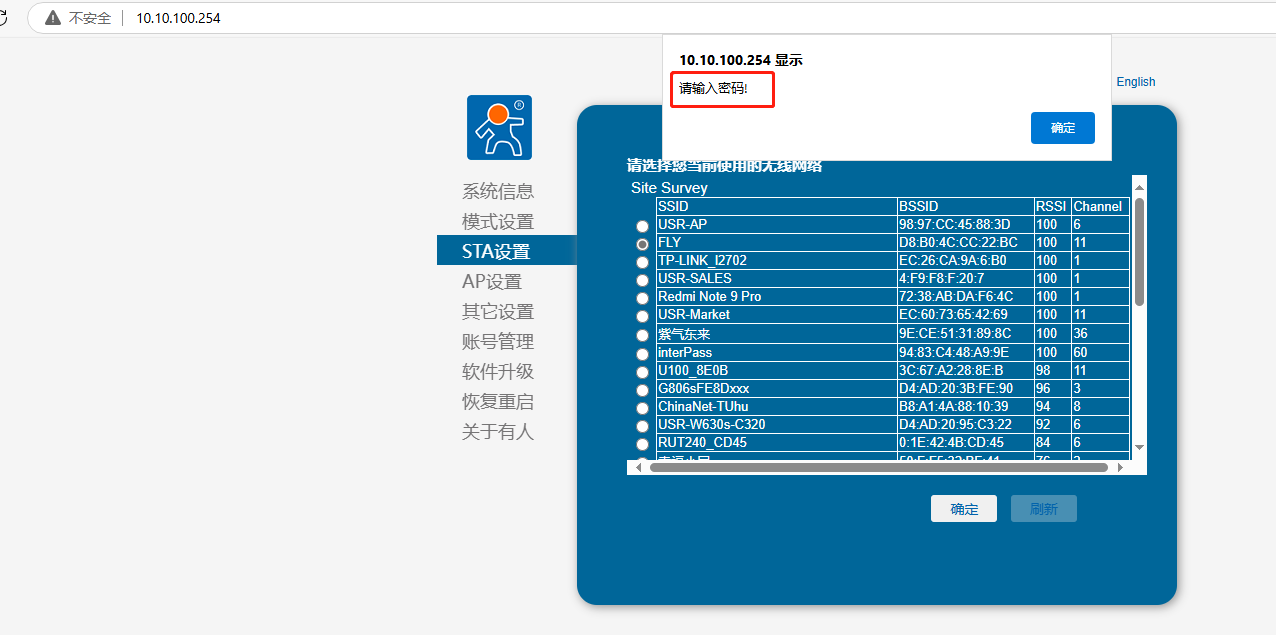

（3）輸入密碼點擊確定。輸入密碼之后，確定加密方式和加密算法都正確，再點擊保存。

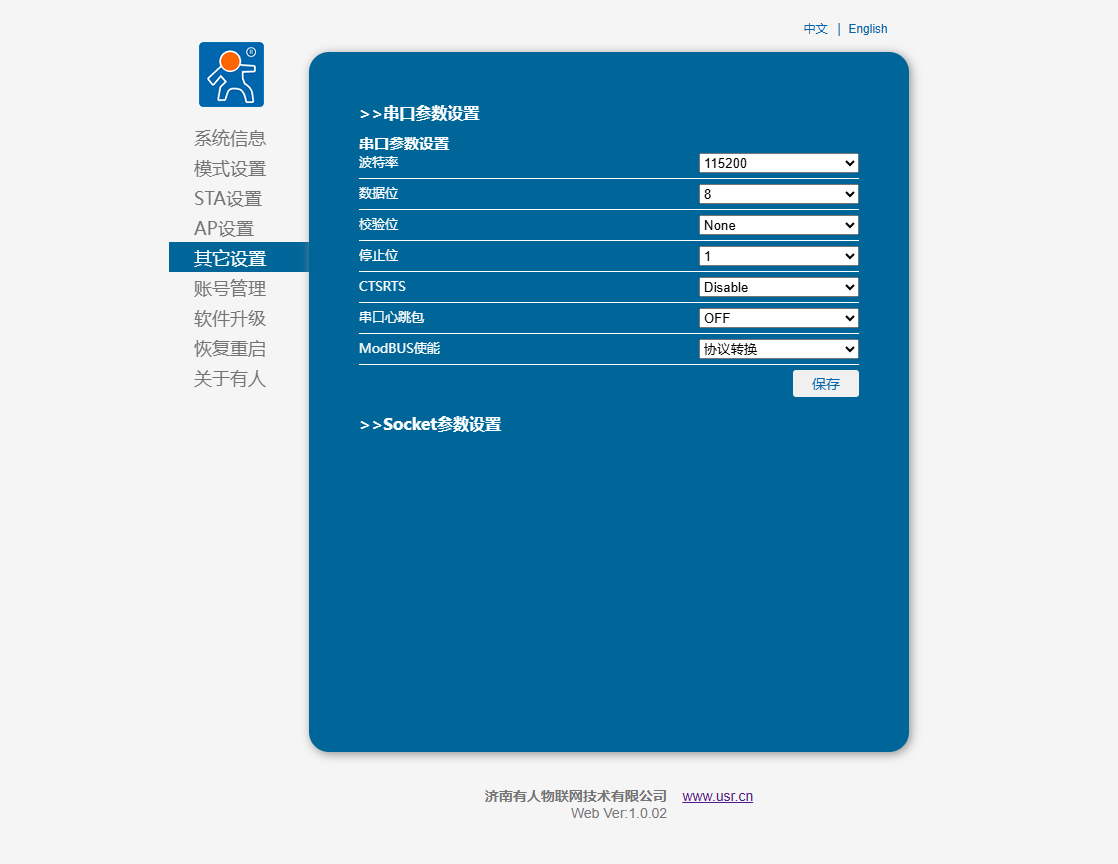

5、串口參數設置

波特率：115200 數據位：8 校驗位：NONE 停止位：1

ModBUS使能：協議轉換

點擊保存

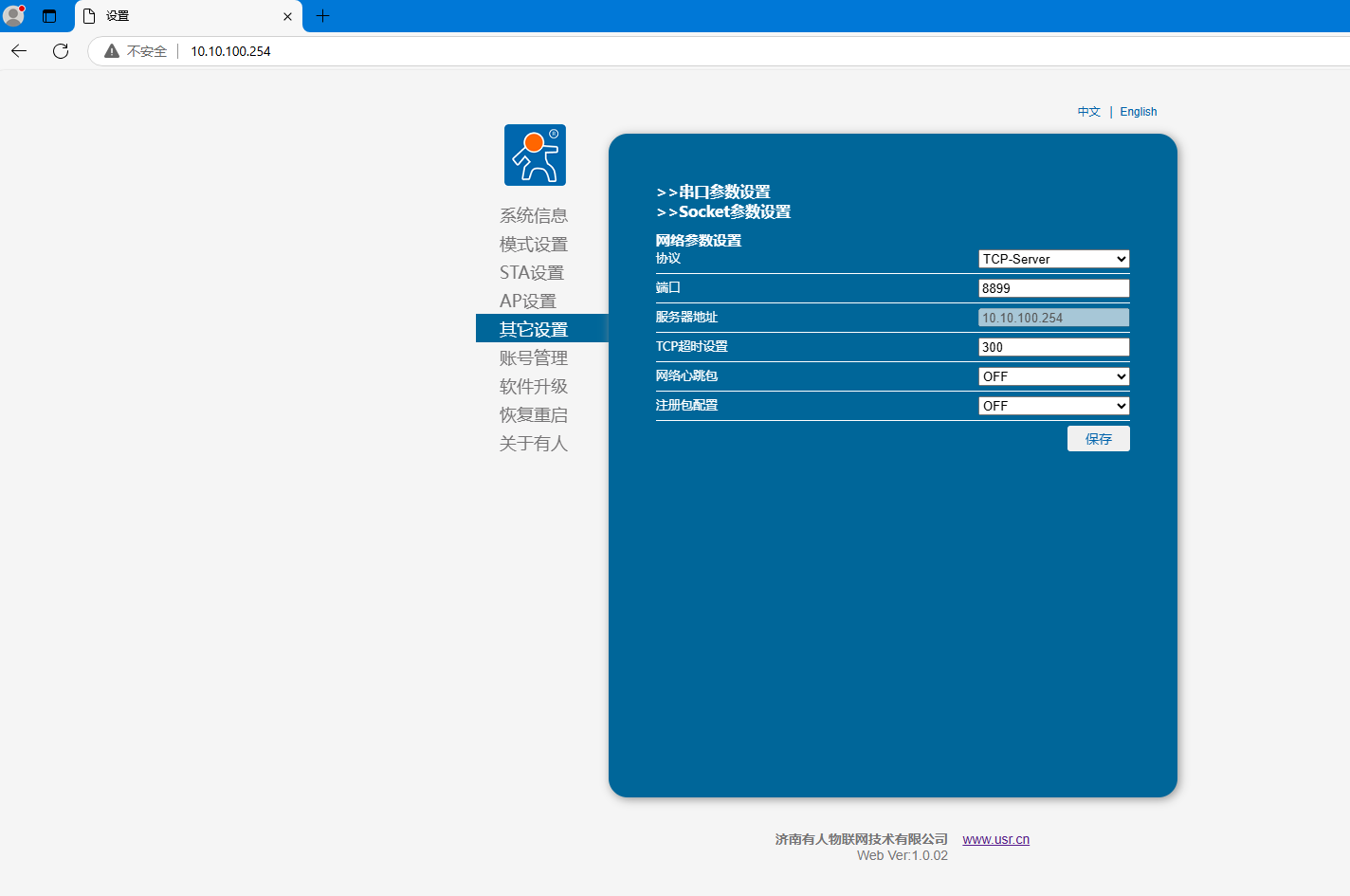

6、Socket參數設置

網絡參數設置

協議：TCP Server

端口：8899

點擊保存

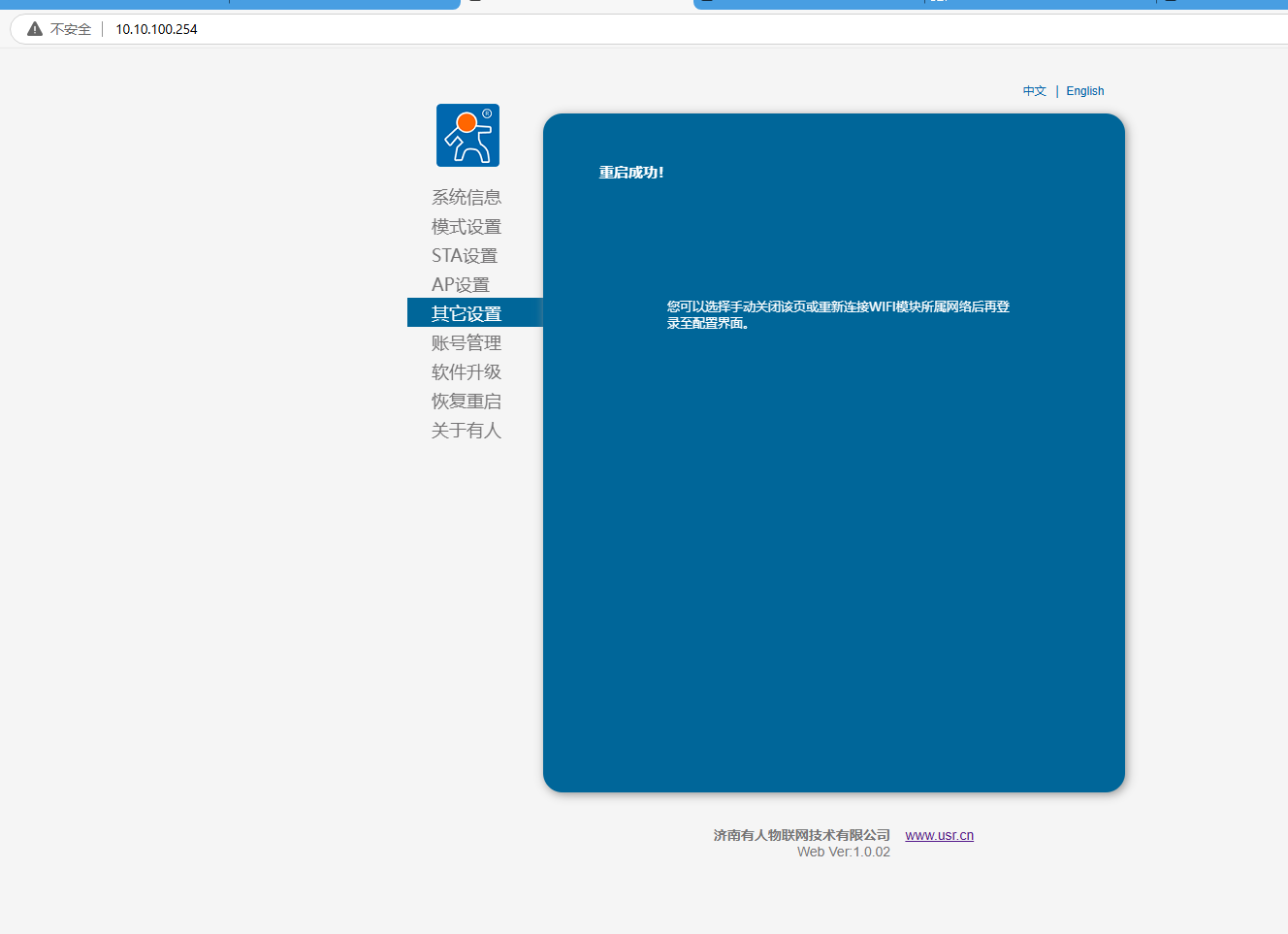

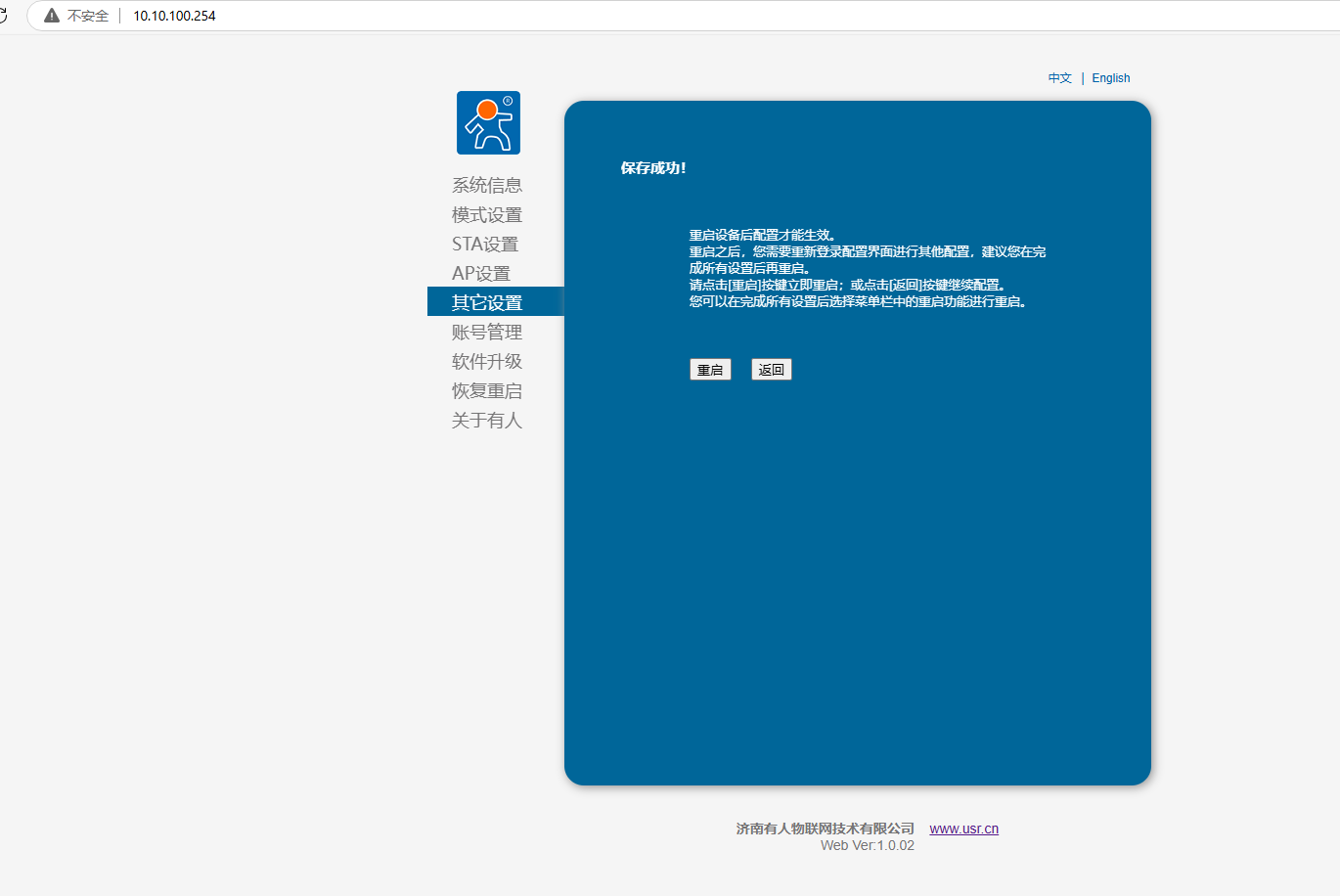

7、重啟

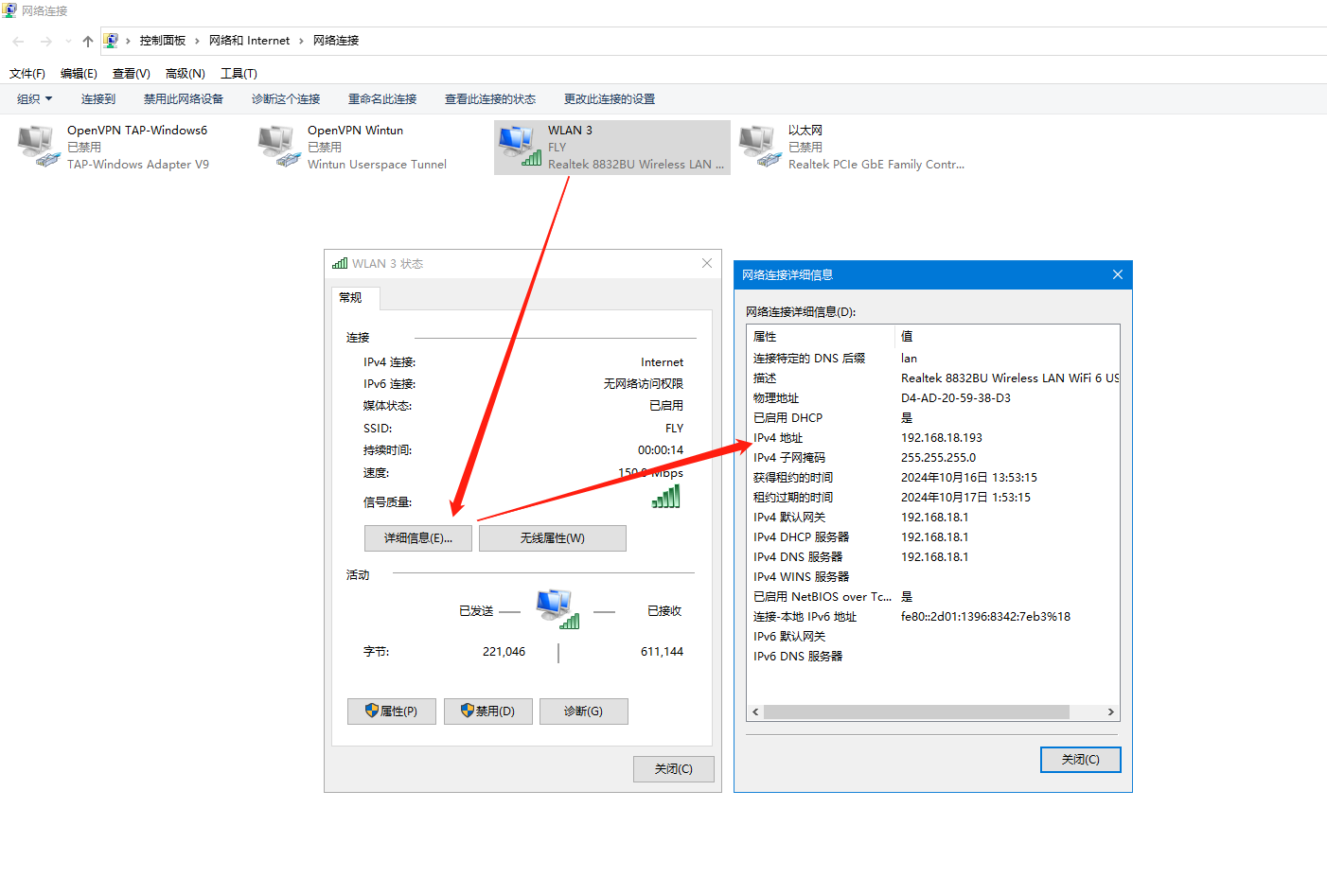

8、查看電腦從路由器獲取的IP

電腦連接同一個路由器，連接之后，電腦打開控制面板，網絡和Internet，網絡連接，查看無線網卡狀態，IPv4地址是192.168.18.193

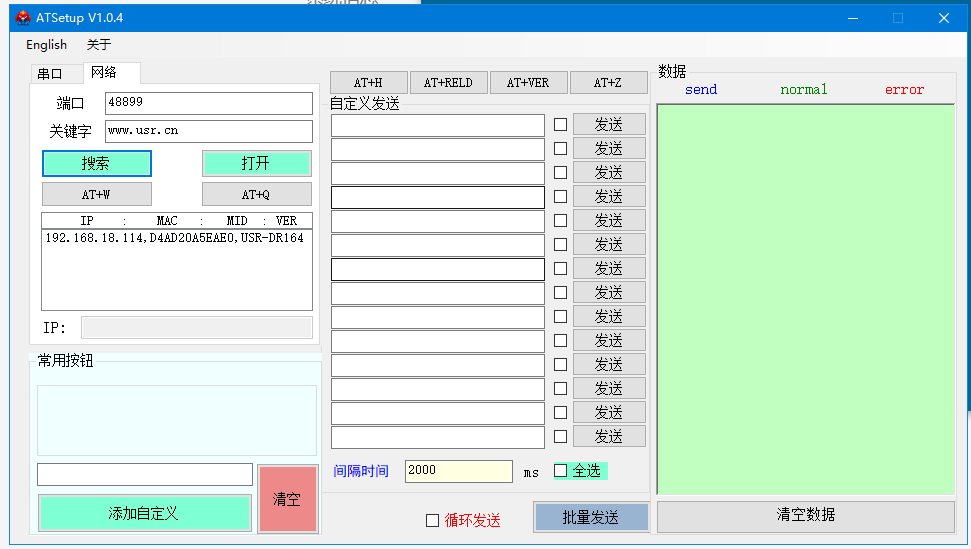

9、搜索USR-DR164從路由器獲取IP

電腦下載打開USR-DR164的串口AT指令設置軟件ATSetup，點擊網絡，用關鍵字imbacareer.com.cn和端口48899，搜索連接路由器之后，從路由器獲取的IP：

192.168.18.114

四、數據傳輸測試

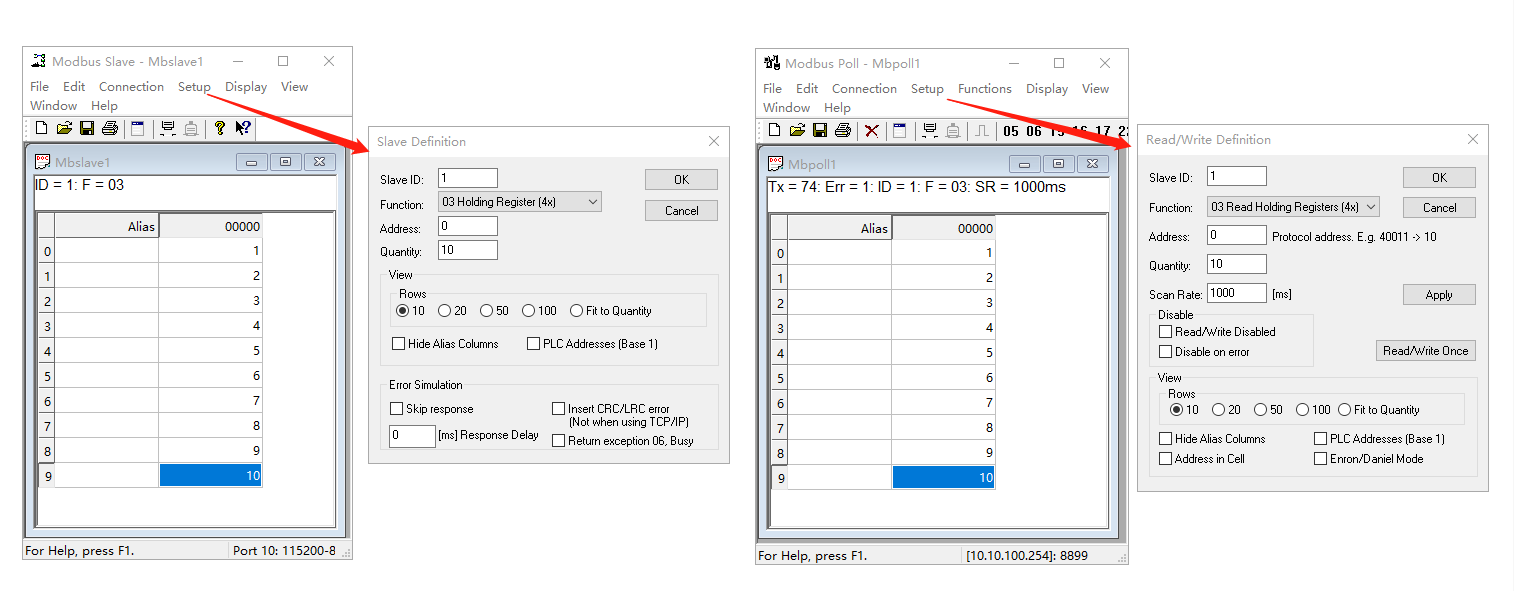

1、打開MODBUS SLAVE和MODBUS POLL軟件，Setup設置一樣，Slave ID 用1，F(xiàn)unction 03功能碼，Address寄存器起始地址0，Quantity寄存器數量10。

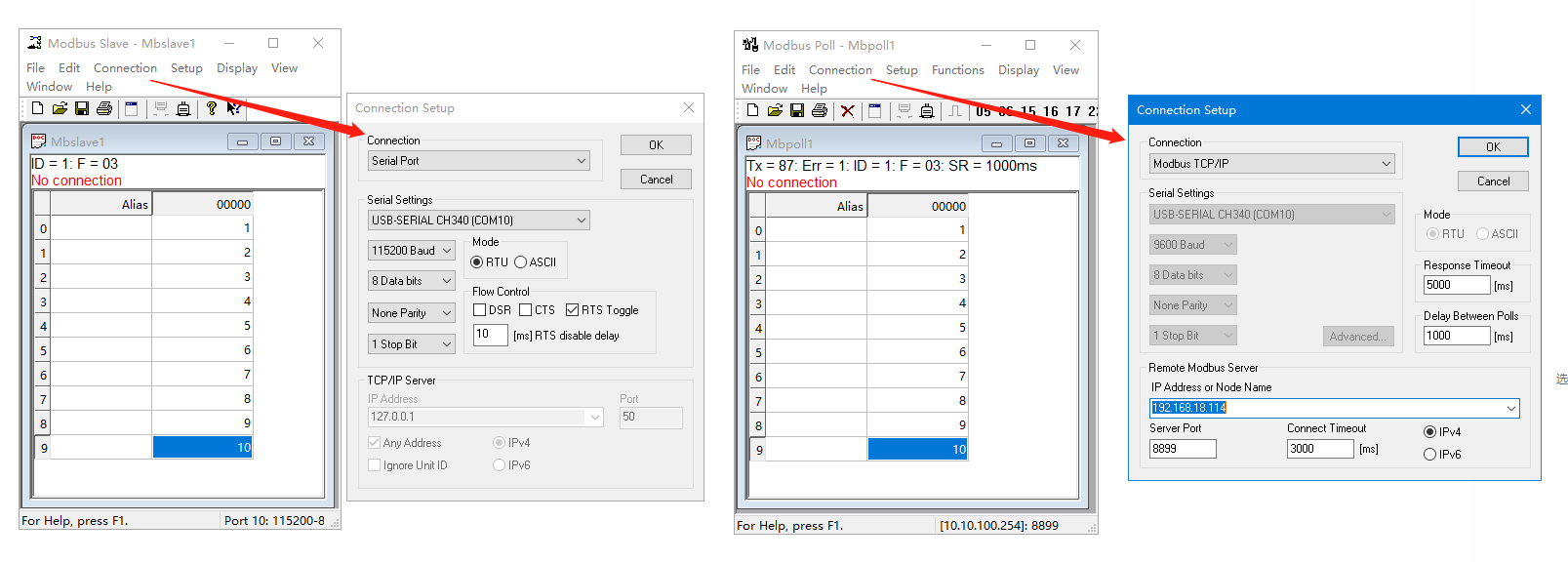

2、打開MODBUS SLAVE和MODBUS POLL軟件，MODBUS SLAVE的Connection選擇串口COM10，串口參數設置和DR164一致。MODBUS POLL的Connection選擇Modbus TCP/IP,IP地址填192.168.18.114，端口填8899。

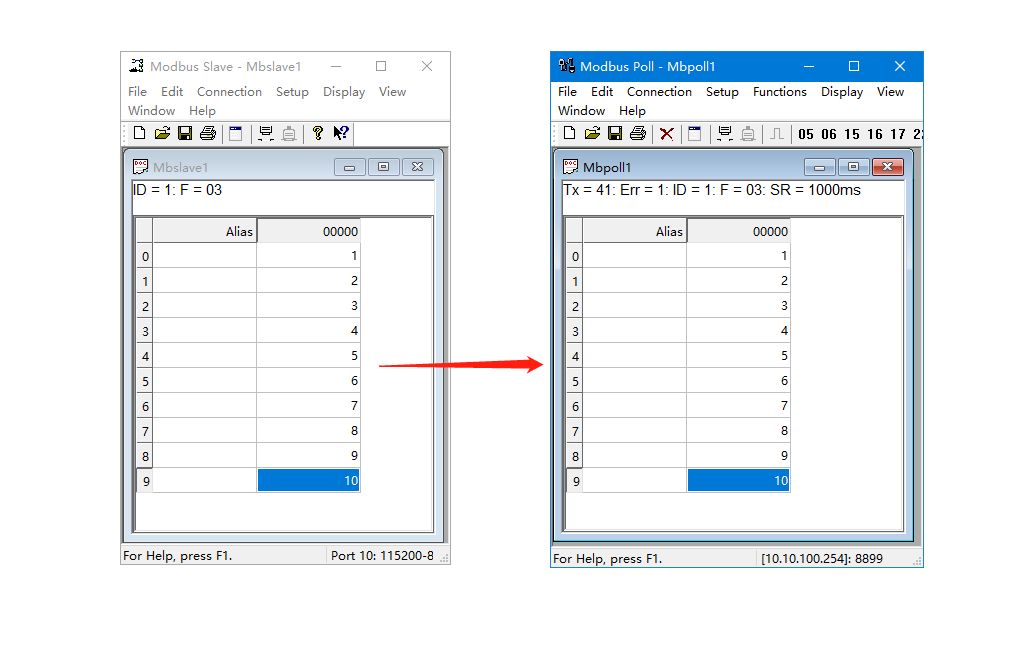

五、數據傳輸測試

MODBUS SLAVE軟件改變數據，對應MODBUS POLL軟件采集到數據。

編寫人：金志方 編寫日期：2024-10-17

審核人：金志方 審核日期：2024-10-17

訂正版本：V1.0 訂正內容：初稿
