USR-G780s輕邊緣連接有人云GPS定位示例

一、資料下載

USR-G780s說明書：http://imbacareer.com.cn/Download/1435.html

USR-G780s AT指令集：http://imbacareer.com.cn/Download/1437.html

USR-G780s設置軟件：http://imbacareer.com.cn/Download/1438.html

二、硬件連接

1、所需物品

USR-G780s產品 1臺

12V電源適配器 1個

USB-RS232串口線 1條

筆記本電腦 1臺

2、硬件連接

USR-G780s的232串口接USB串口線到電腦USB口，接好4G和GPS天線，然后產品接12V電源適配器上電。

3、查看端口號

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-G780s的USB-RS232串口線COM口號，COM3。

三、有人云參數設置

1、登錄有人云賬號

imbacareer.com.cn 點擊有人云跳轉到登錄頁面。

2、添加USR-G780s設備

（1）點擊網關管理，網關列表，點擊添加，點擊添加。

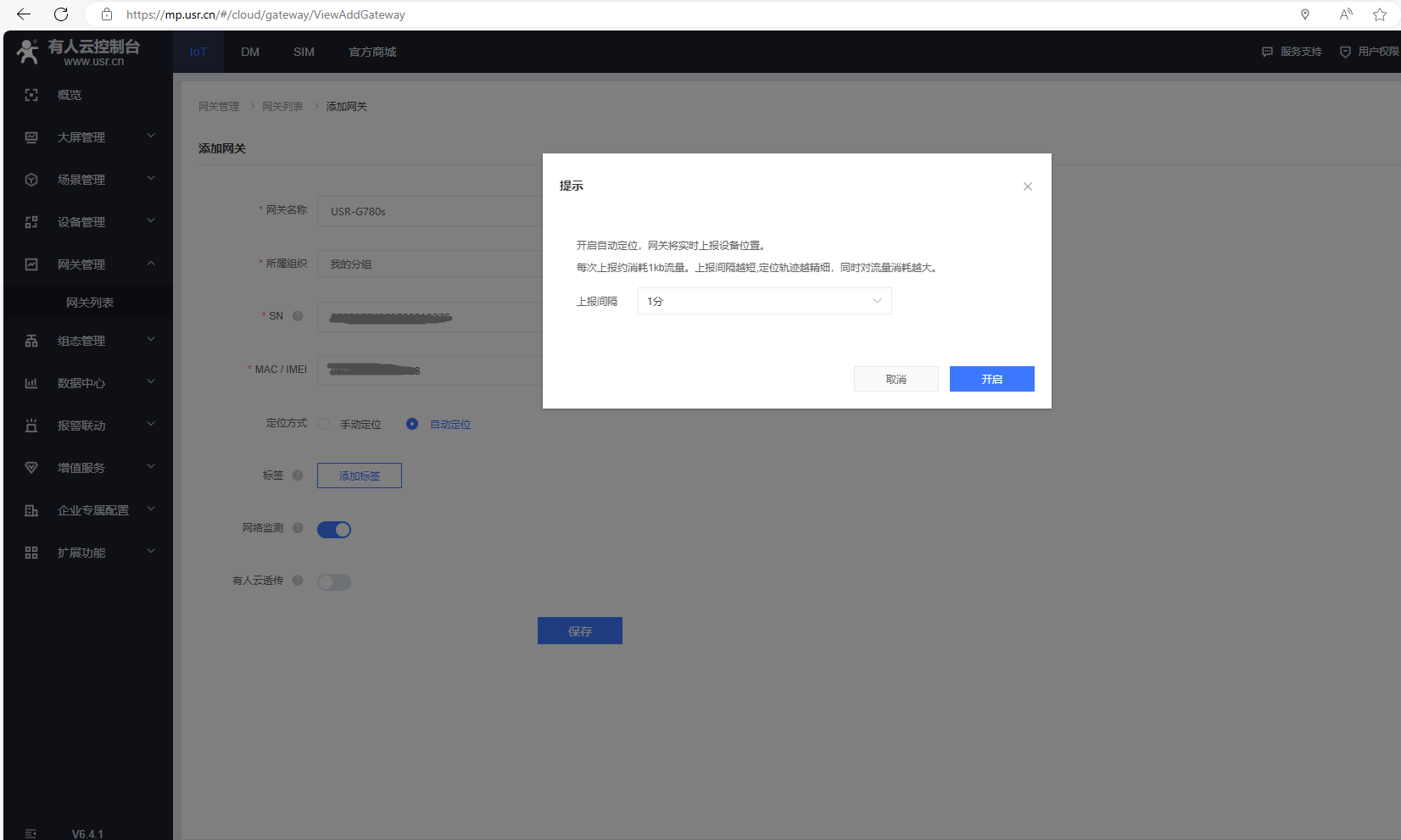

（2）填寫網關名稱，選擇所屬組織，USR-G780s反面標簽，可以查看SN和IMEI。定位方式選擇自動定位，上報間隔這里選擇1分鐘。有人云透?jìng)餍枰P(guān)閉，最后點擊保存。

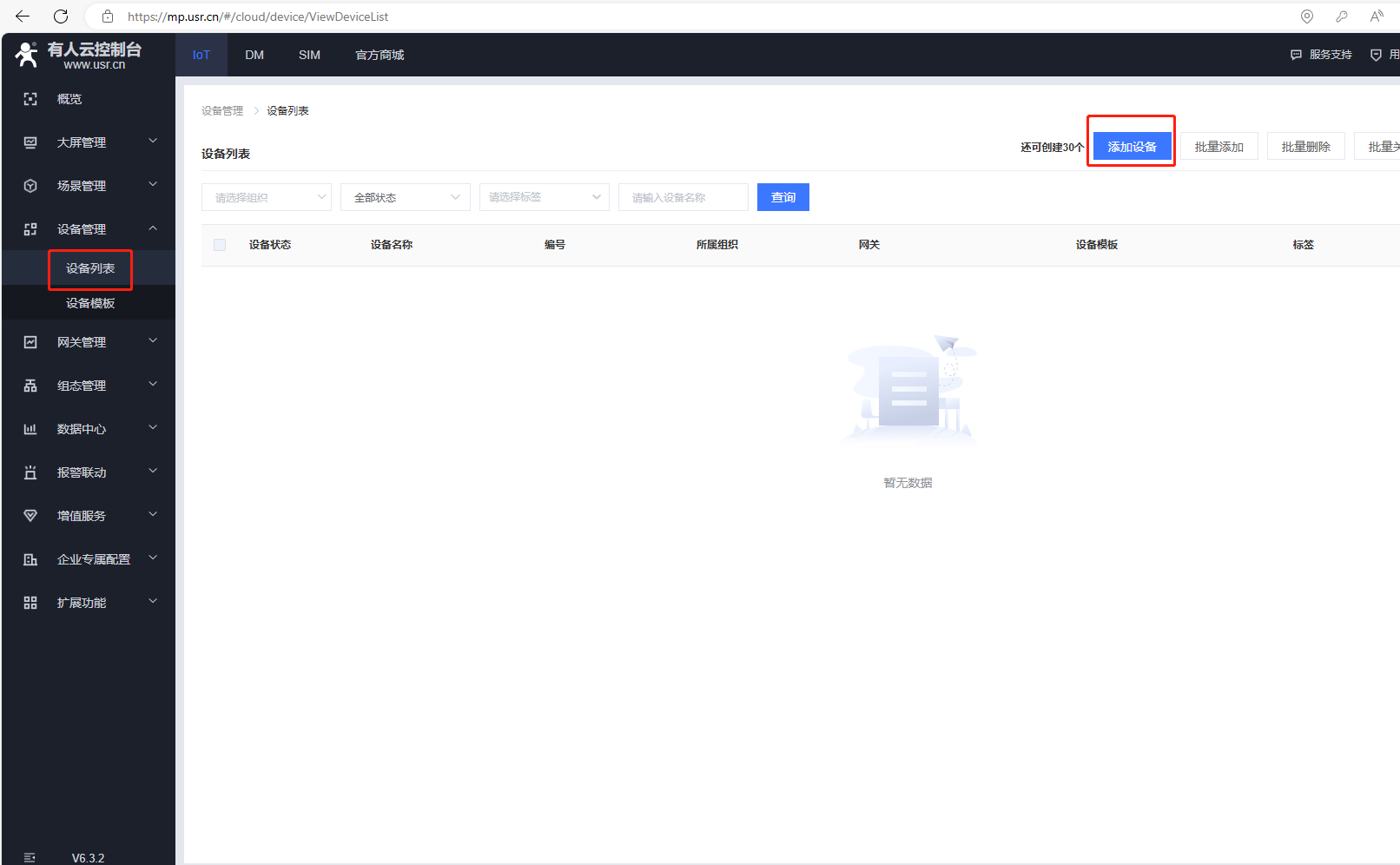

（3）添加設備，點擊設備管理，點擊設備列表，點擊添加設備。

（4）添加模板，輸入設備名稱，點擊選擇模板。

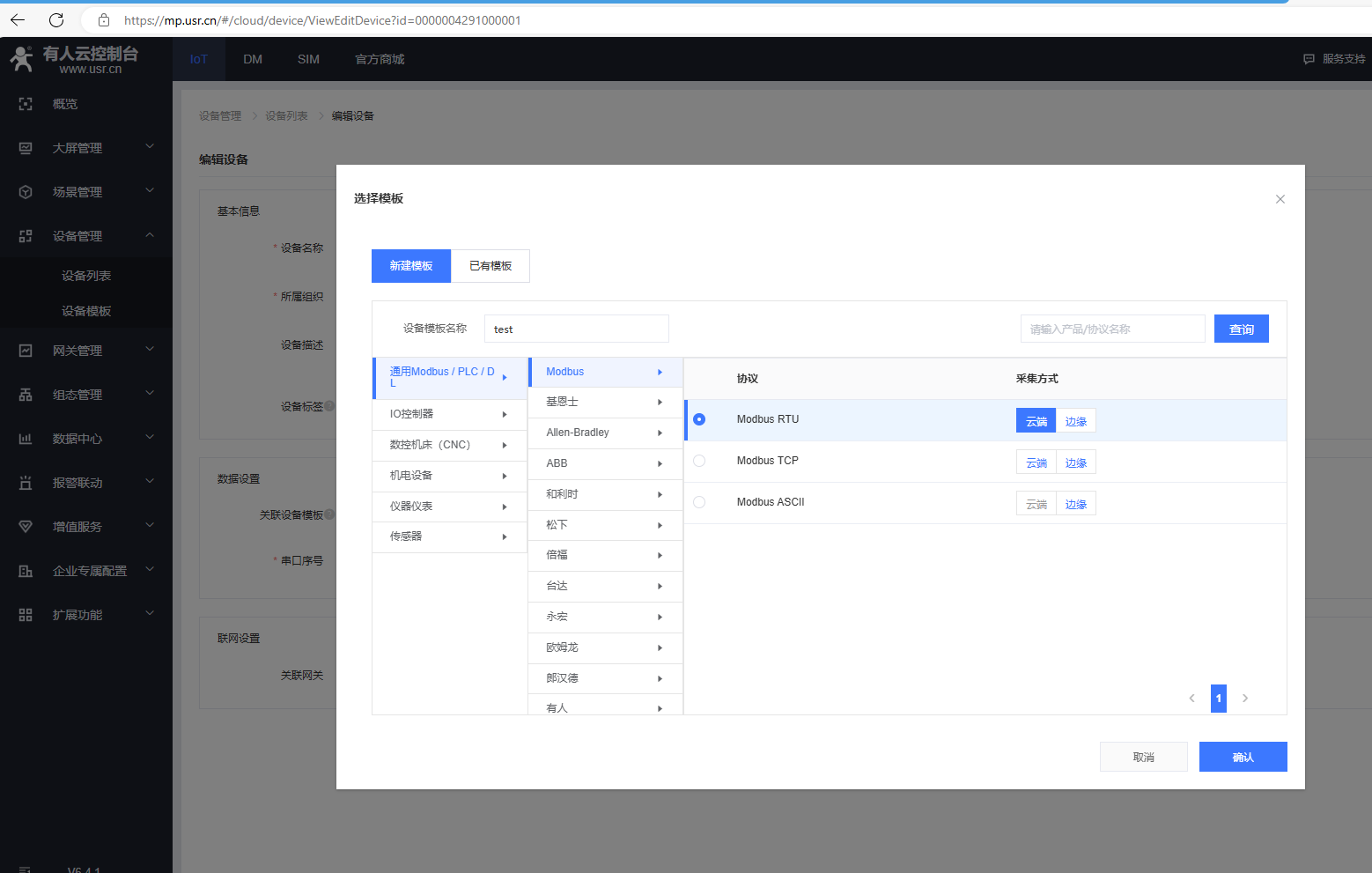

選擇新建模板，輸入設備模板名稱，通用Modbus/PLC/DL，選擇Modbus，協議選擇Modbus Rtu，采集方式云端，最后確認。

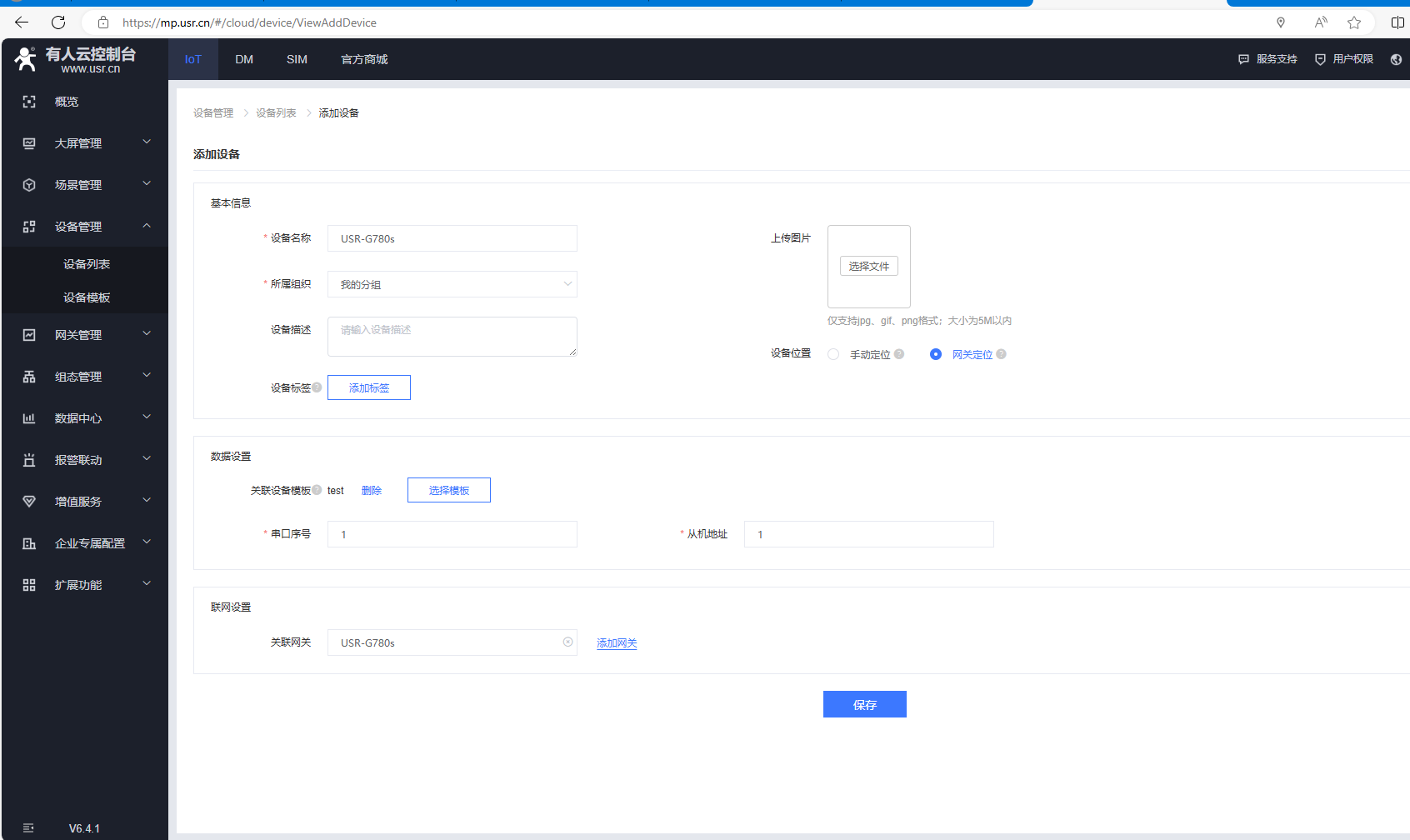

（5）添加從機，串口序號默認1，從機地址1，

聯網設置，關聯網關選擇自身設備，USR-G780s。設備位置選擇網關定位，最后點擊保存。

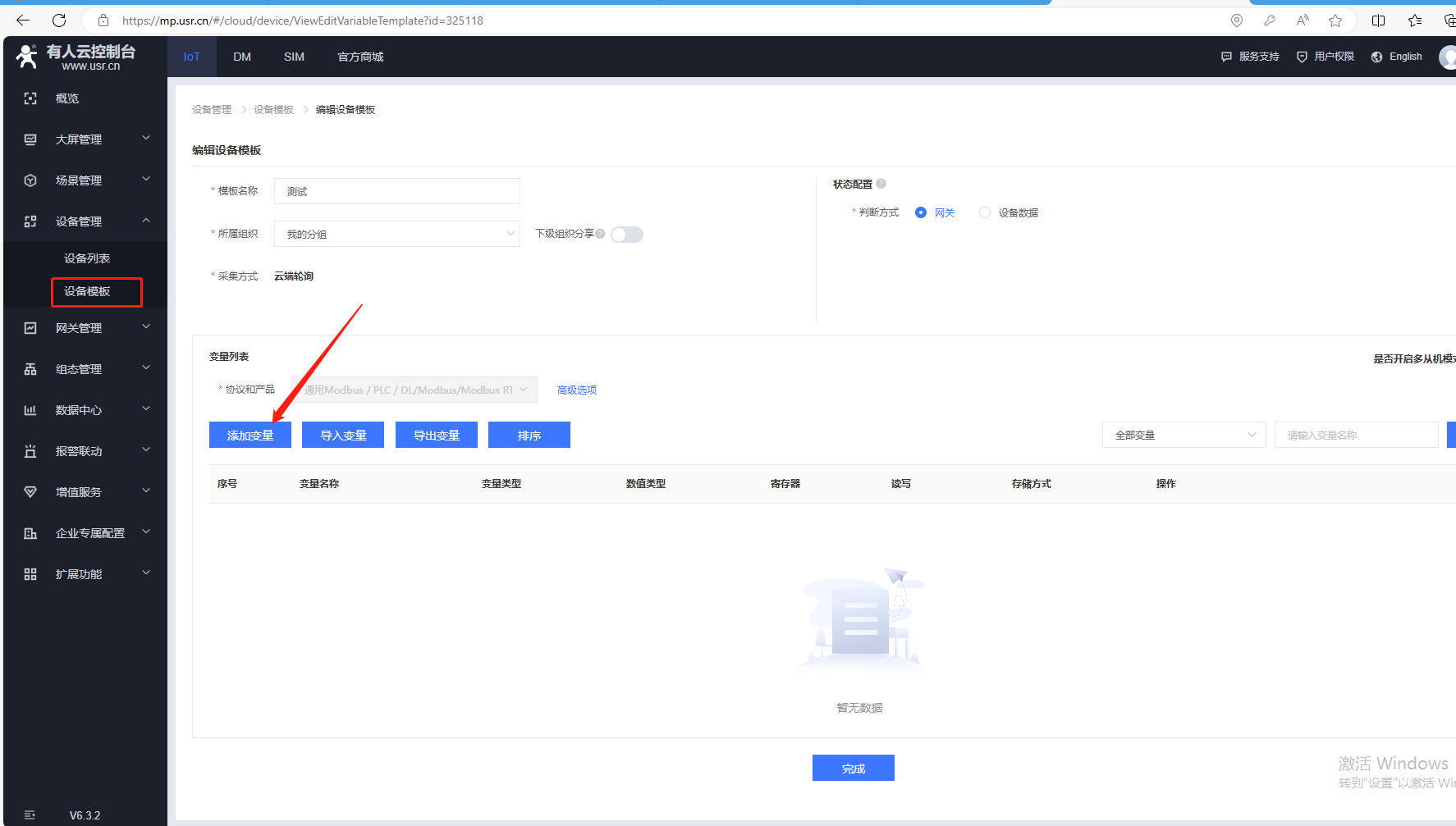

（6）添加定位變量，點擊設備管理，點擊設備模板，點擊編輯。

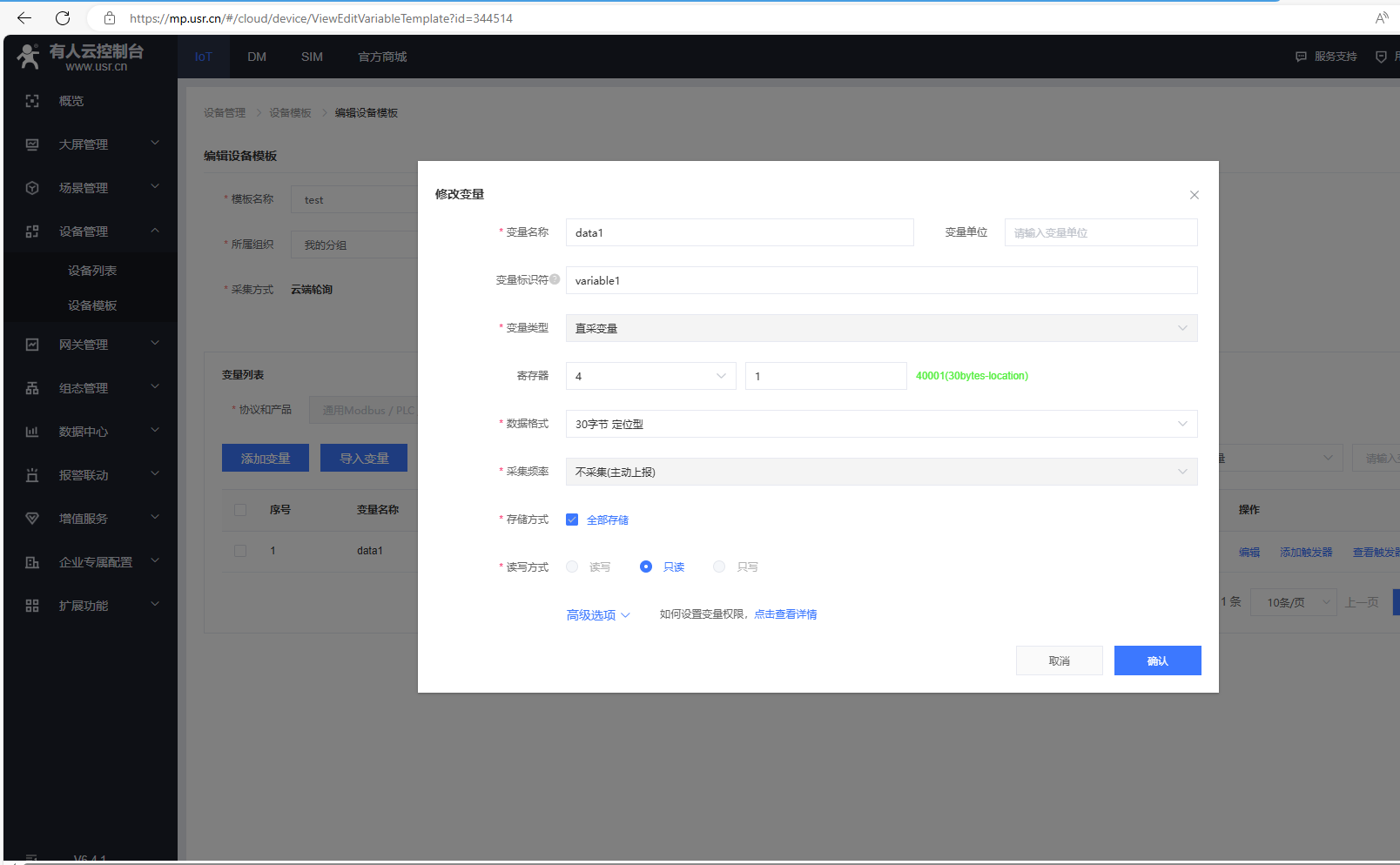

輸入變量名稱，選擇變量類型，寄存器功能碼用4（對應03讀功能碼），變量設置1（對應實際寄存器地址十進制0，實際寄存器地址十進制加1，填入變量）。

數據格式選擇30字節定位型。采集頻率選擇不采集（主動上報）

存儲方式全部存儲，讀寫方式只讀，點擊確認，最后點擊完成。

四、USR-G780s GPS參數設置

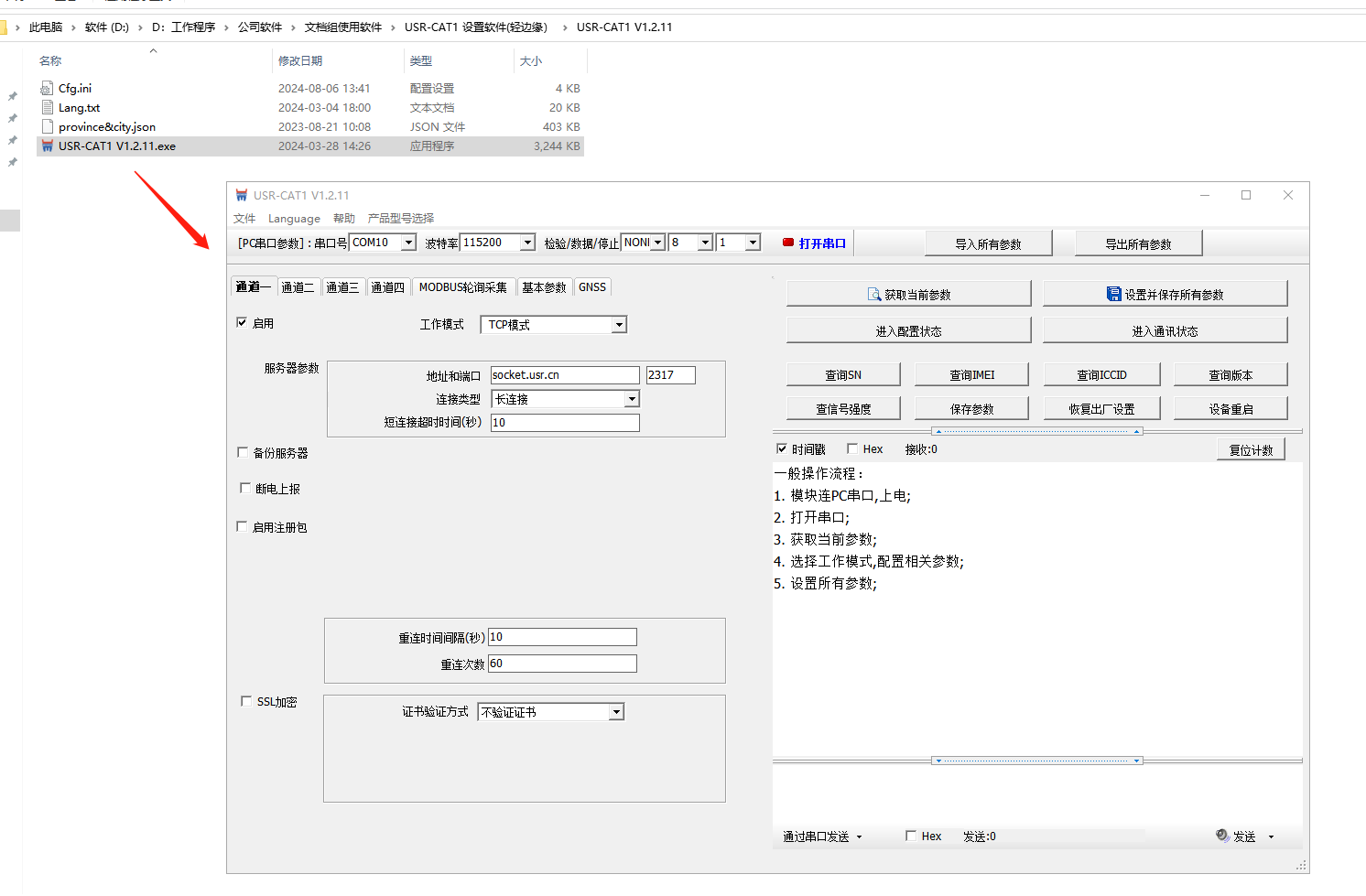

1、打開USR-G780s的設置軟件

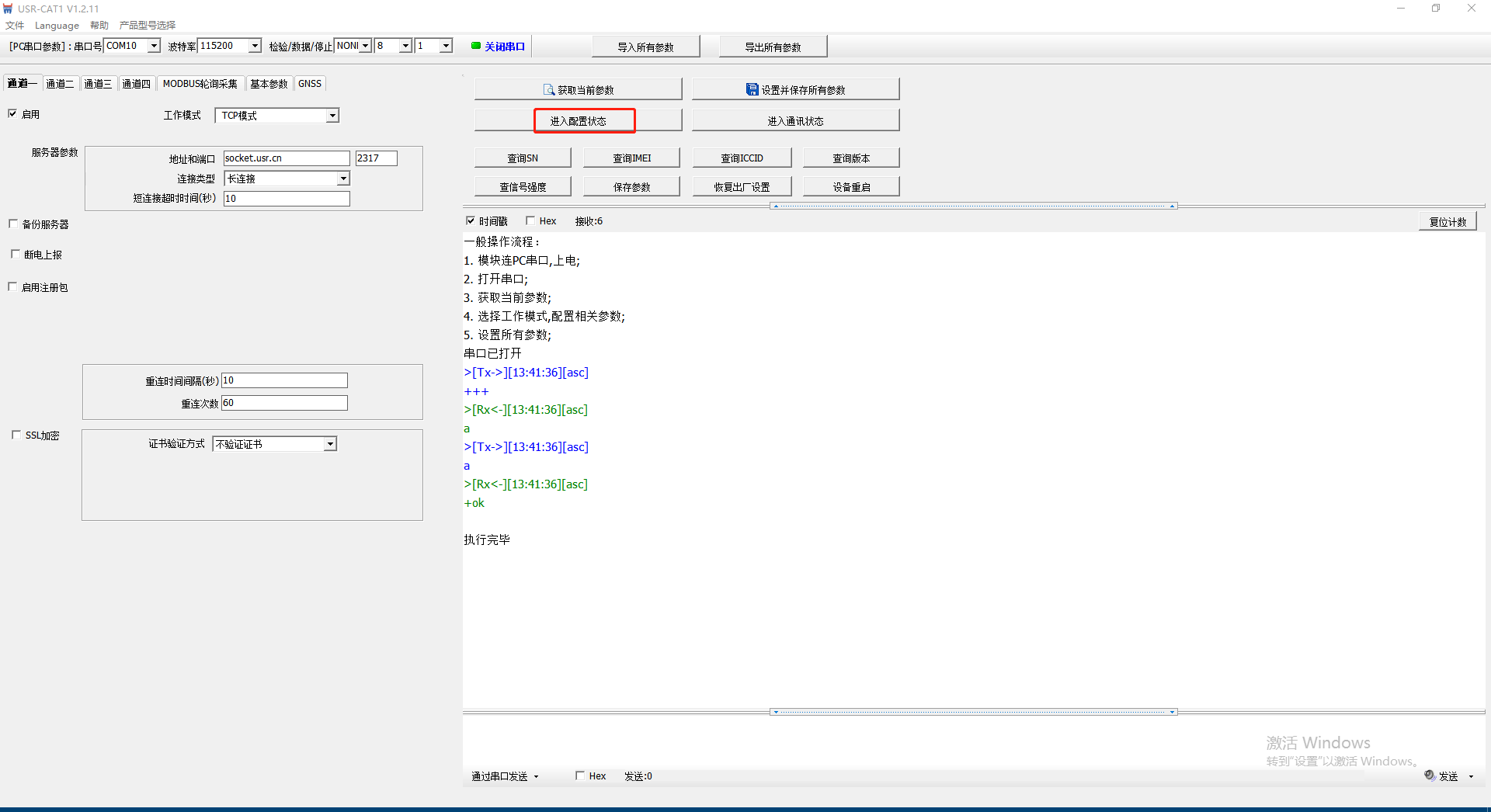

2、點擊進入配置狀態

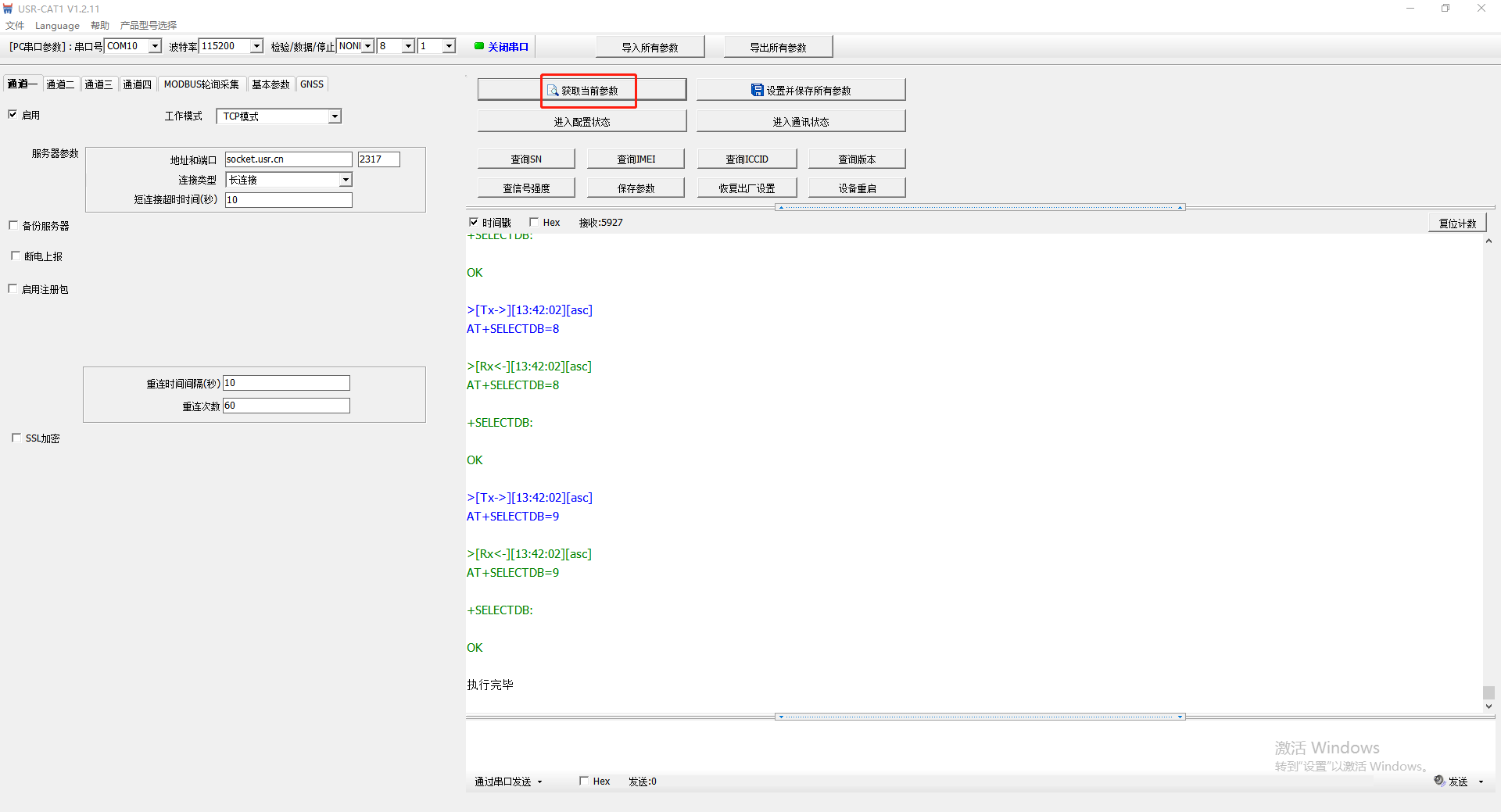

3、點擊獲取當前參數

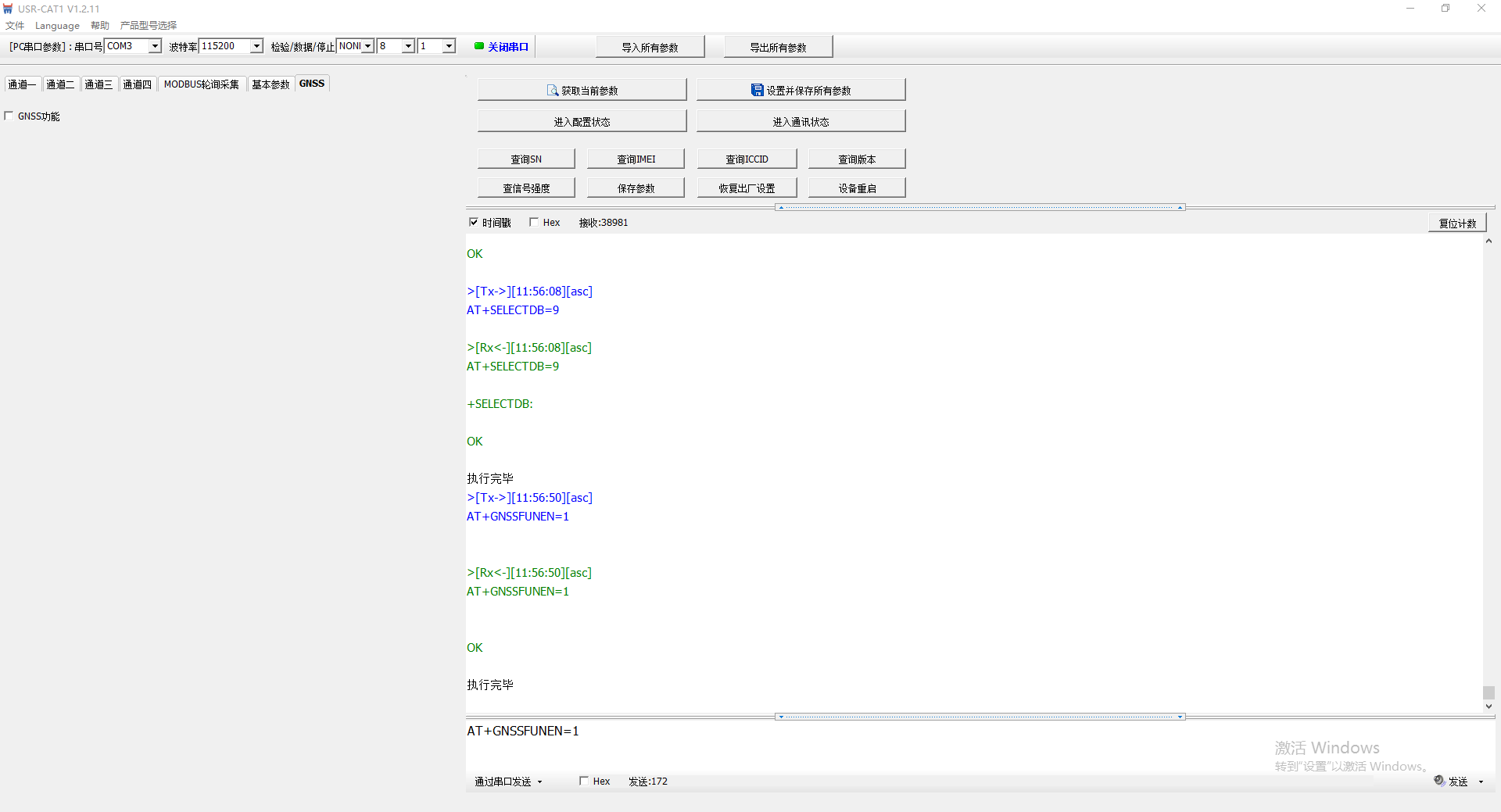

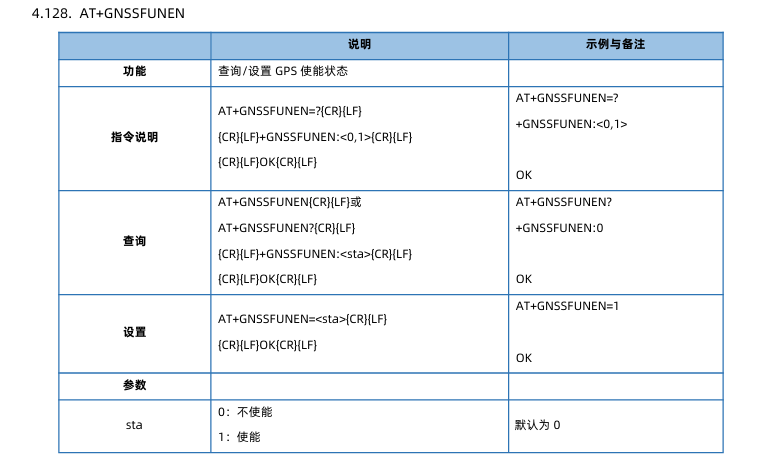

4、發送AT+GNSSFUNEN=1指令，后面帶回車換行，設置GPS使能。

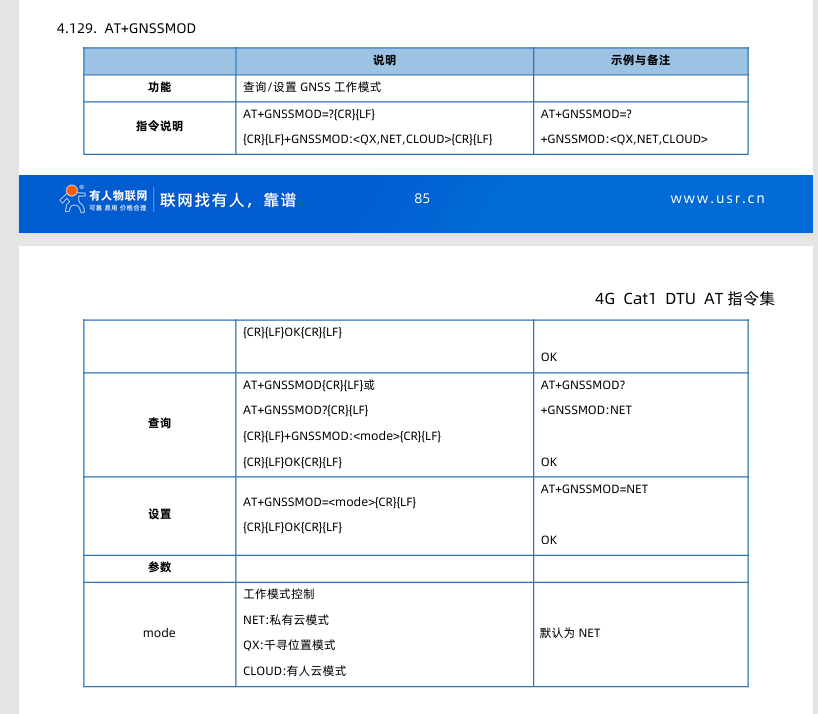

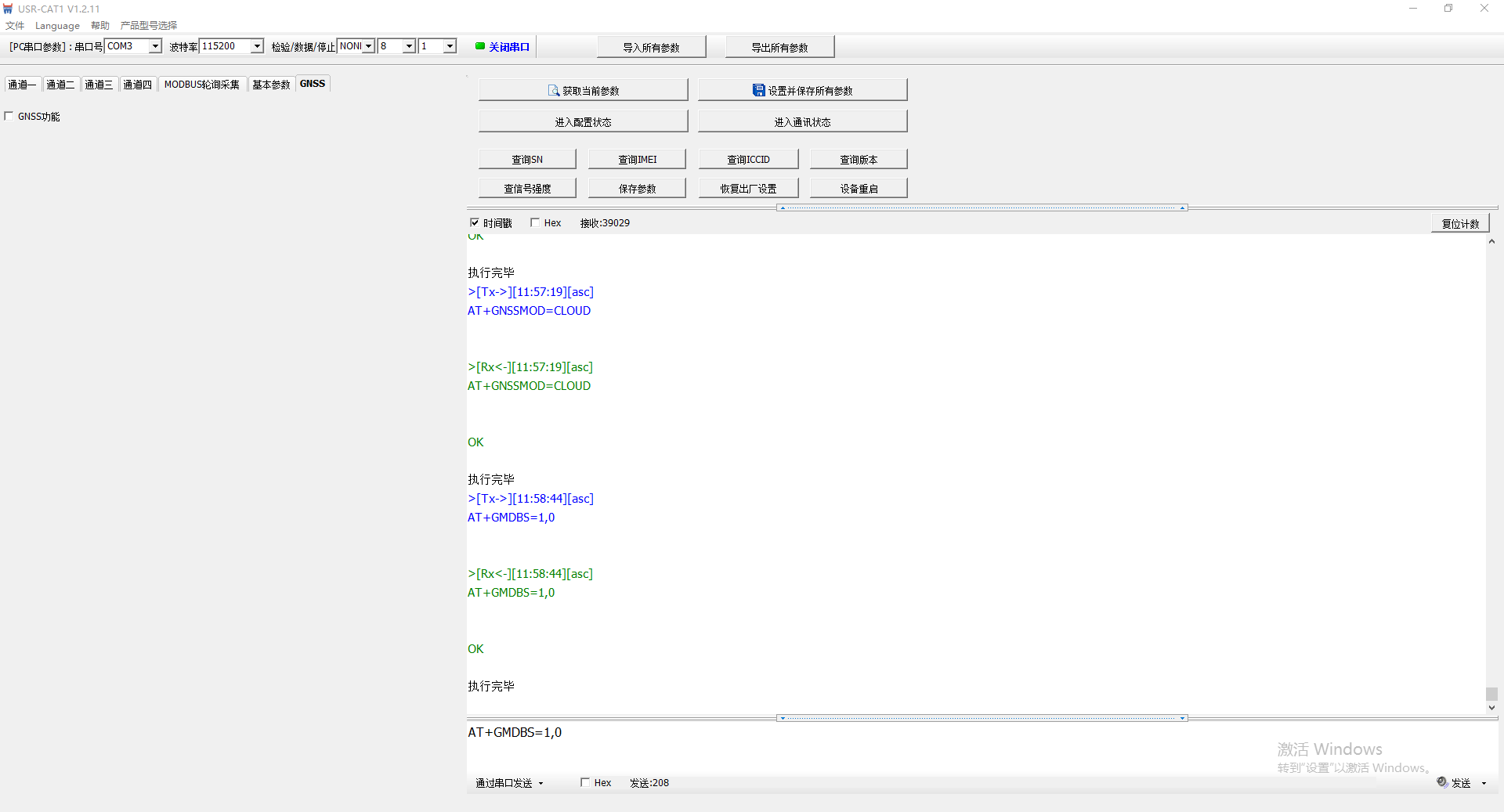

5、發送AT+GNSSMOD=CLOUD指令，后面帶回車換行，設置GNSS工作模式為有人云模式。

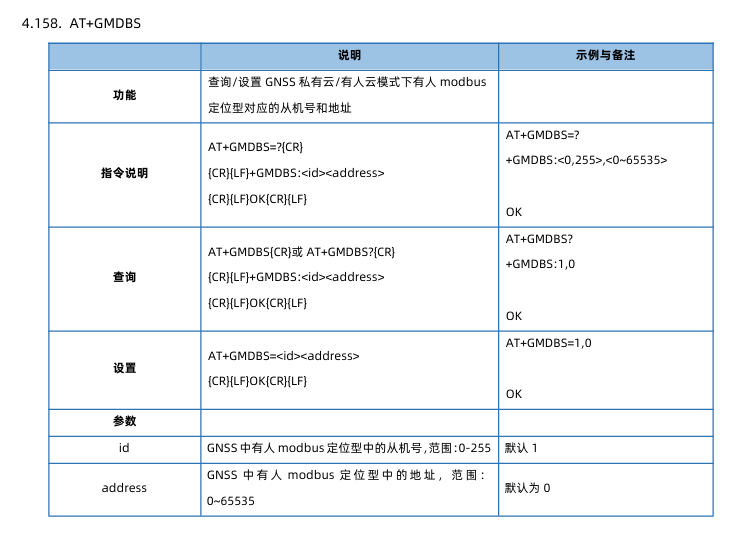

6、發送AT+GMDBS=1,0指令，后面帶回車換行，設置GNSS有人云模式下有人modbus 定位型對應的從機號1和地址0。（和有人云添加的從機1一致，添加的變量地址1是寄存器地址0+1，對應）

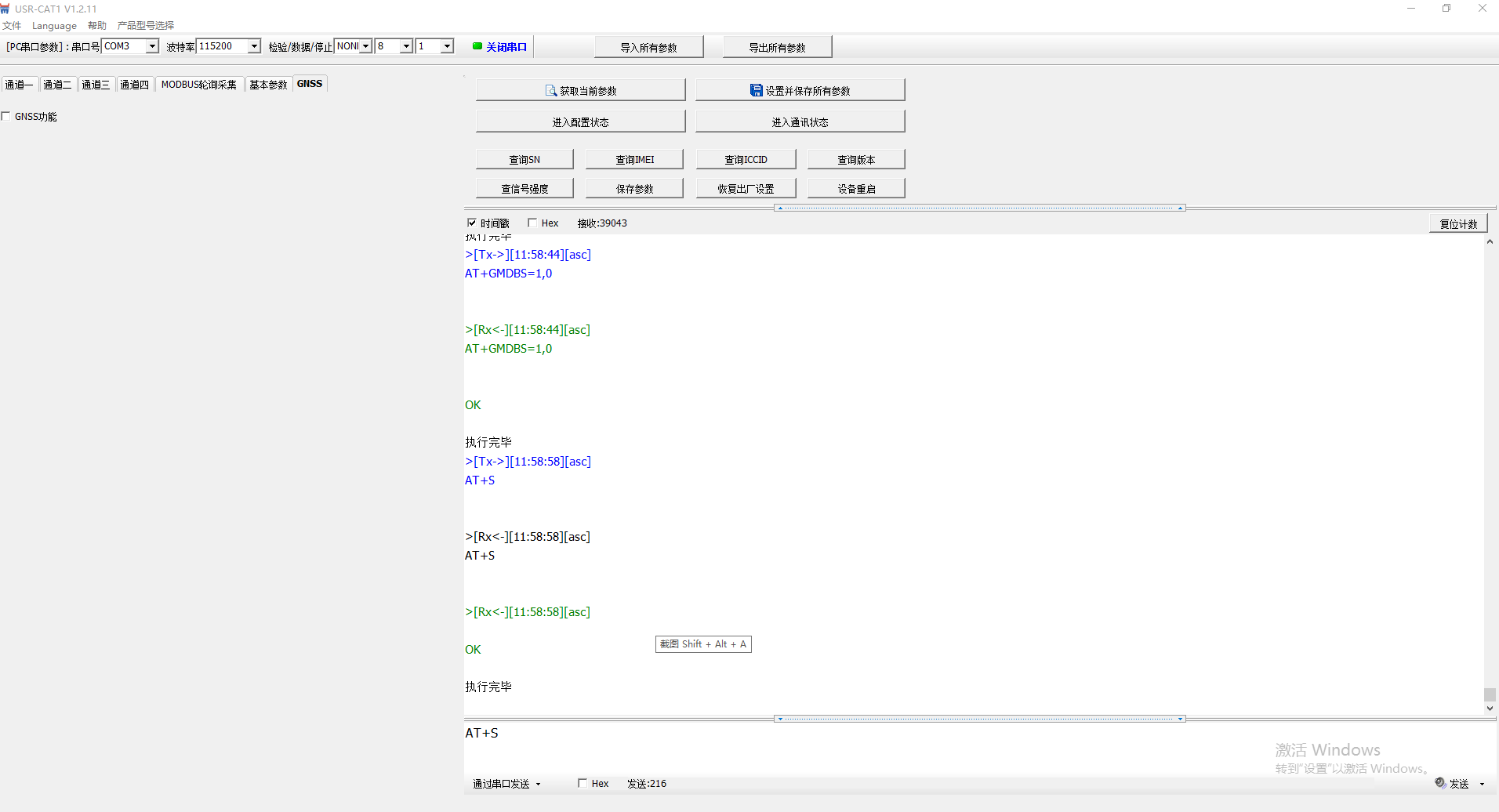

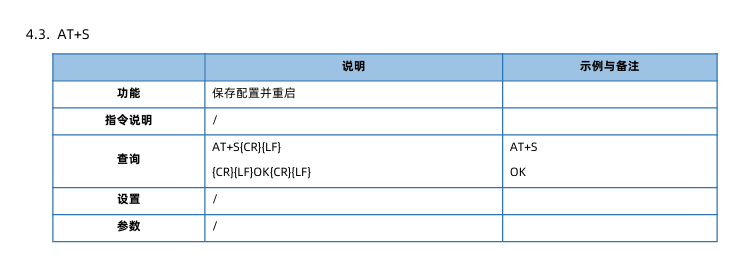

7、以上有人云GNSS定位的AT指令設置完之后，發送AT+S，后面帶回車換行，保存配置并重啟。

五、GPS定位

1、USR-G780s接好4G和GPS定位天線，通電后，可以放在室外。如果是室內測試，請將USR-G780s放在靠近門窗位置，將GPS天線放到門外或者窗外，才可以獲取上報的定位信息。

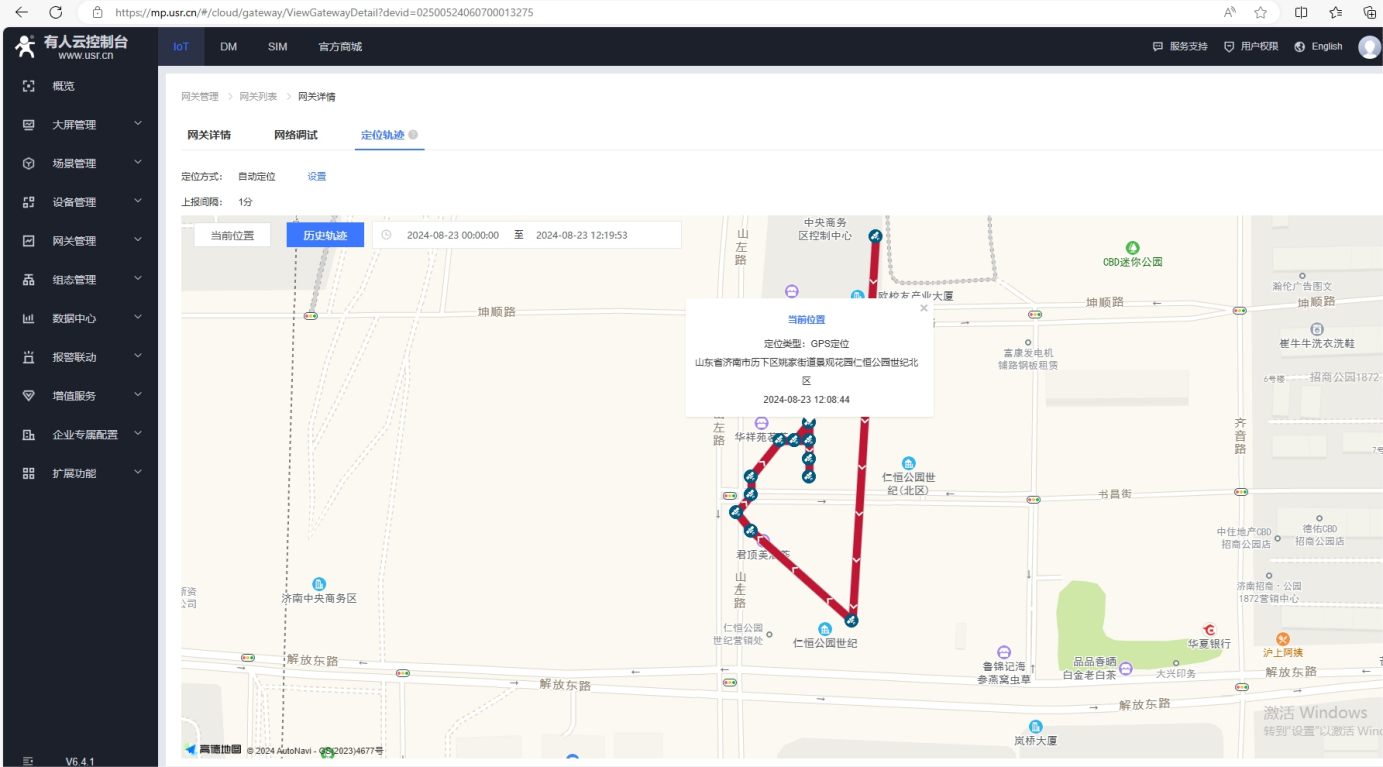

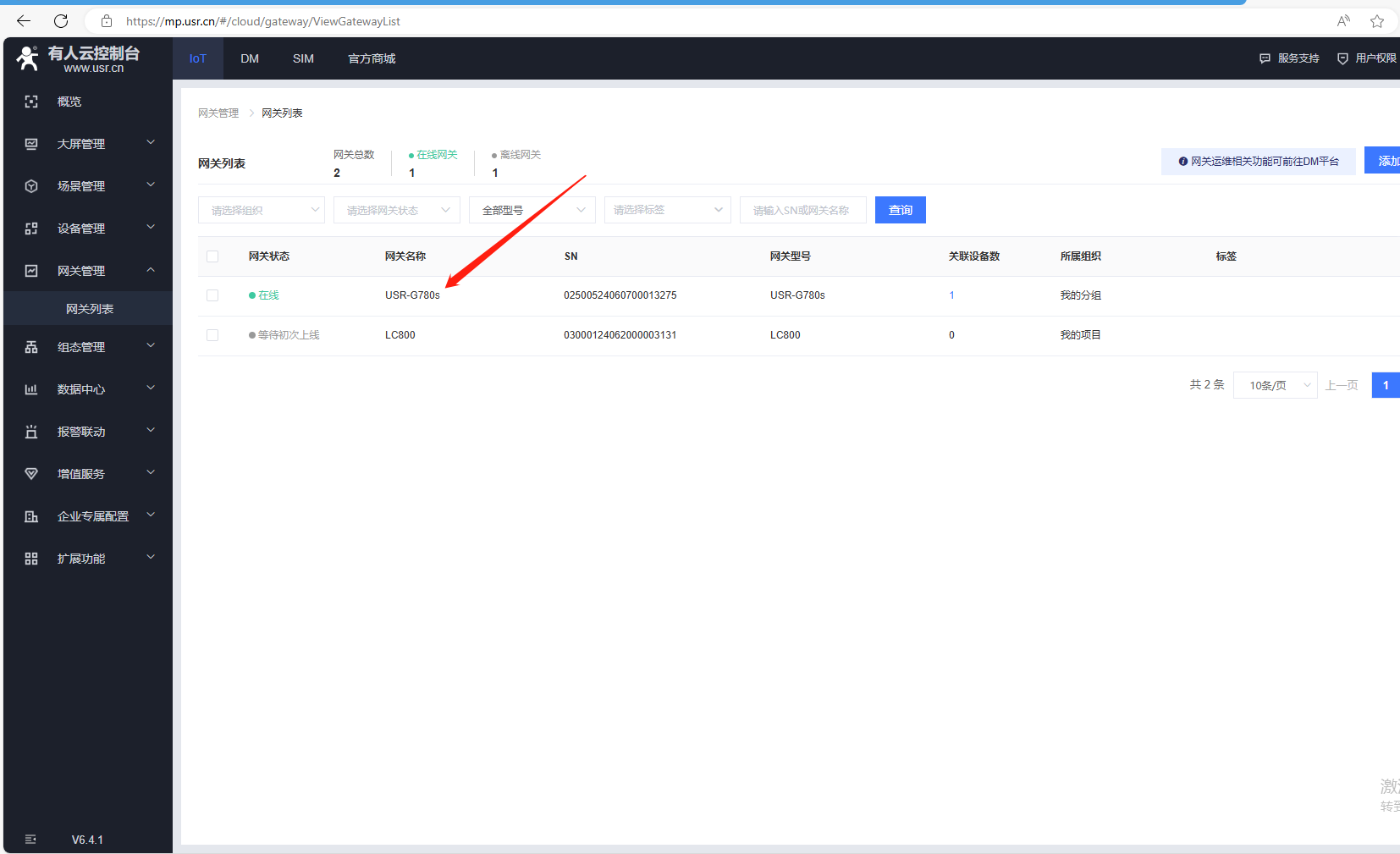

2、有人云點擊網關列表，點擊網關名，點擊定位軌跡，可以查看歷史軌跡，可以看到GPS定位軌跡。

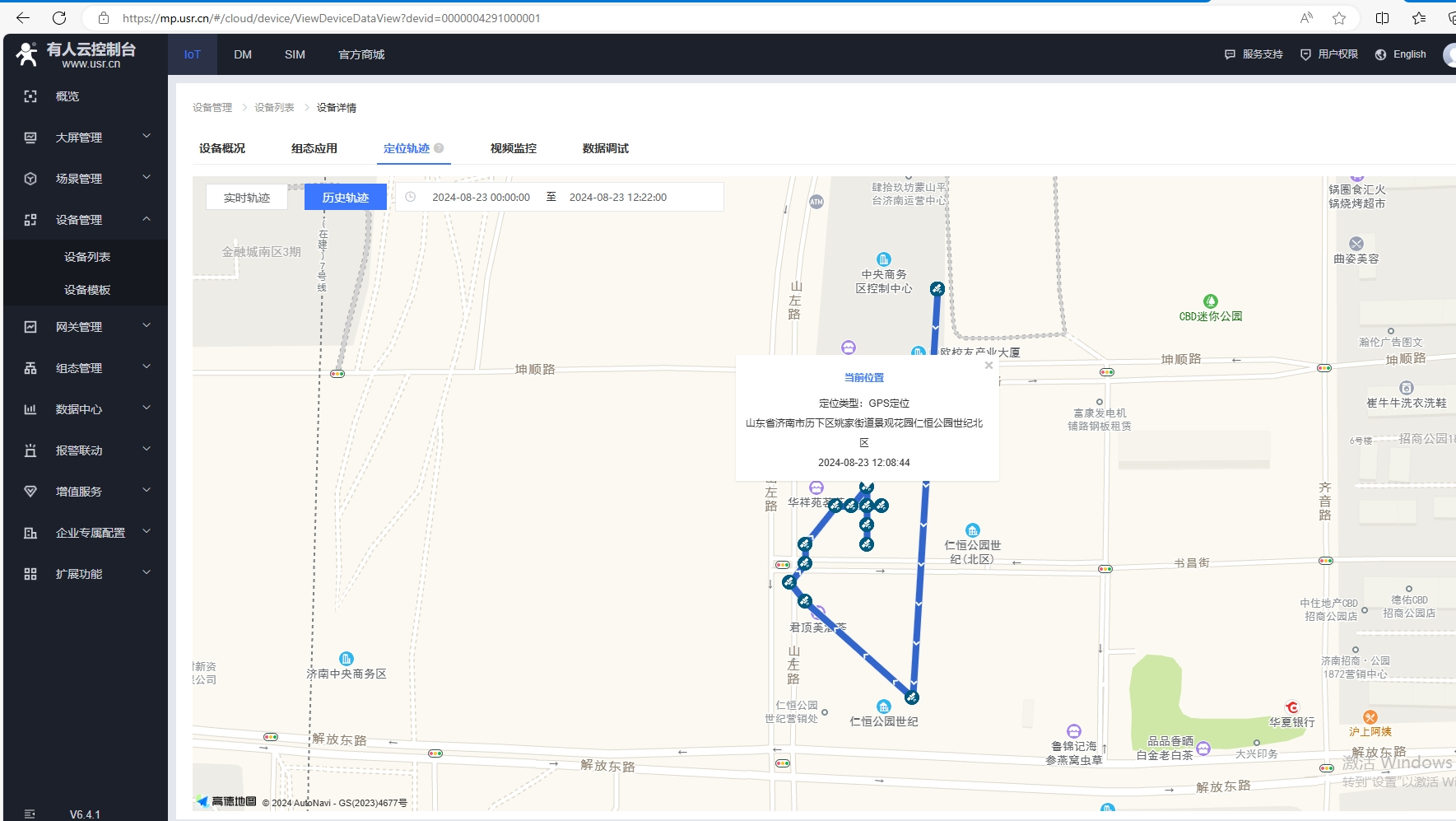

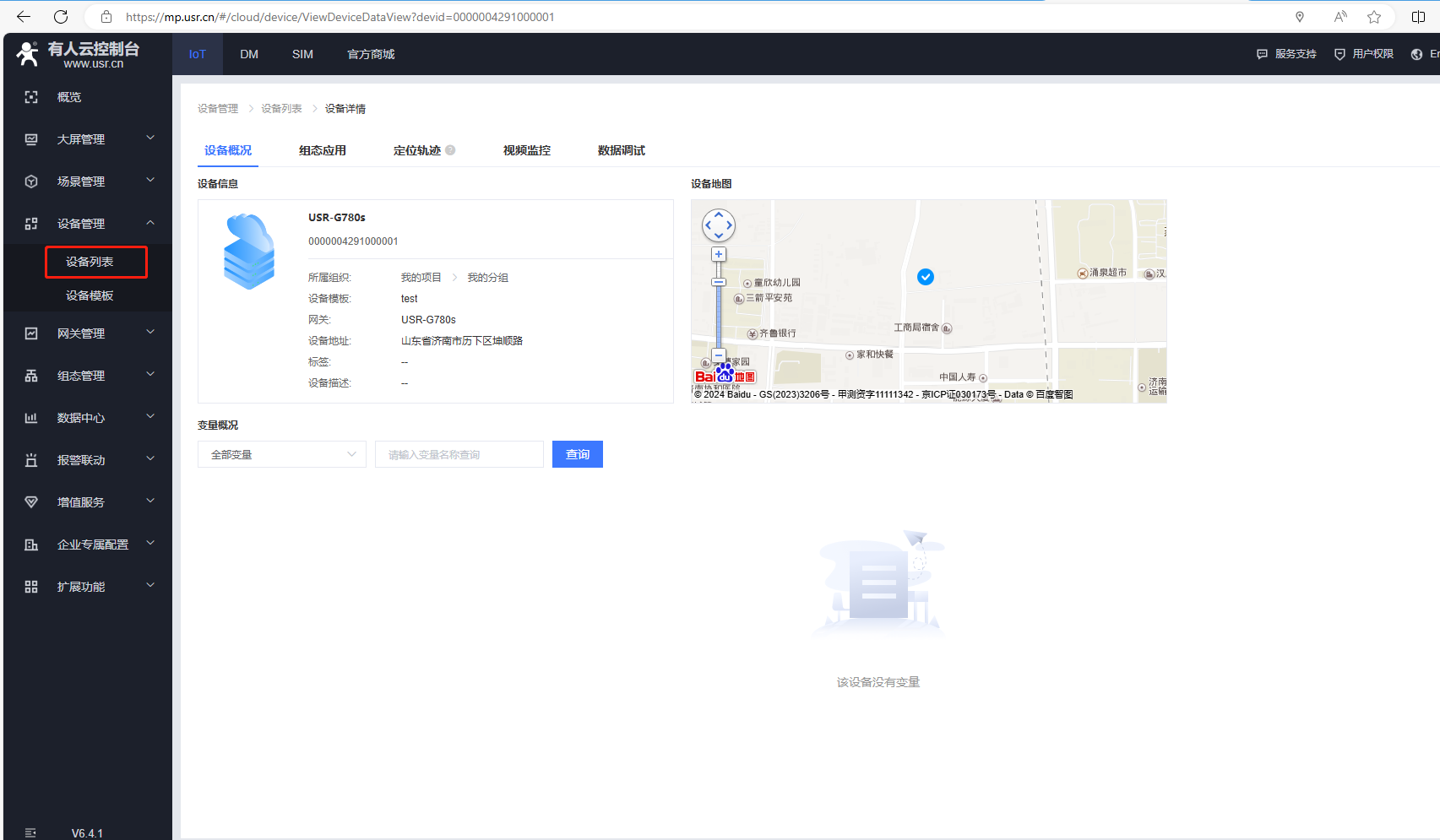

3、有人云點擊設備列表，點擊設備名，點擊定位軌跡，可以查看歷史軌跡，可以看到GPS定位軌跡。

編寫人：金志方 編寫日期：2024-08-23

審核人：金志方 審核日期：2024-08-23

訂正版本：V1.0 訂正內容：初稿
