USR-LG206-L透傳模式示例

一、資料下載

USR-LG206-L_點對點協議數傳終端說明書：http://imbacareer.com.cn/Download/1250.html

USR-LG206-L AT指令集：http://imbacareer.com.cn/Download/1344.html

USR-TCP232-TEST串口助手：http://imbacareer.com.cn/Download/27.html

USR-LG206-L 設置軟件：http://imbacareer.com.cn/Download/1345.html

二、硬件連接

1、需要準備的物品：

USR-LG206-L 2臺

USR-RS232 串口線 2條

12V電源適配器 2個

筆記本電腦 1臺

2、硬件連接：

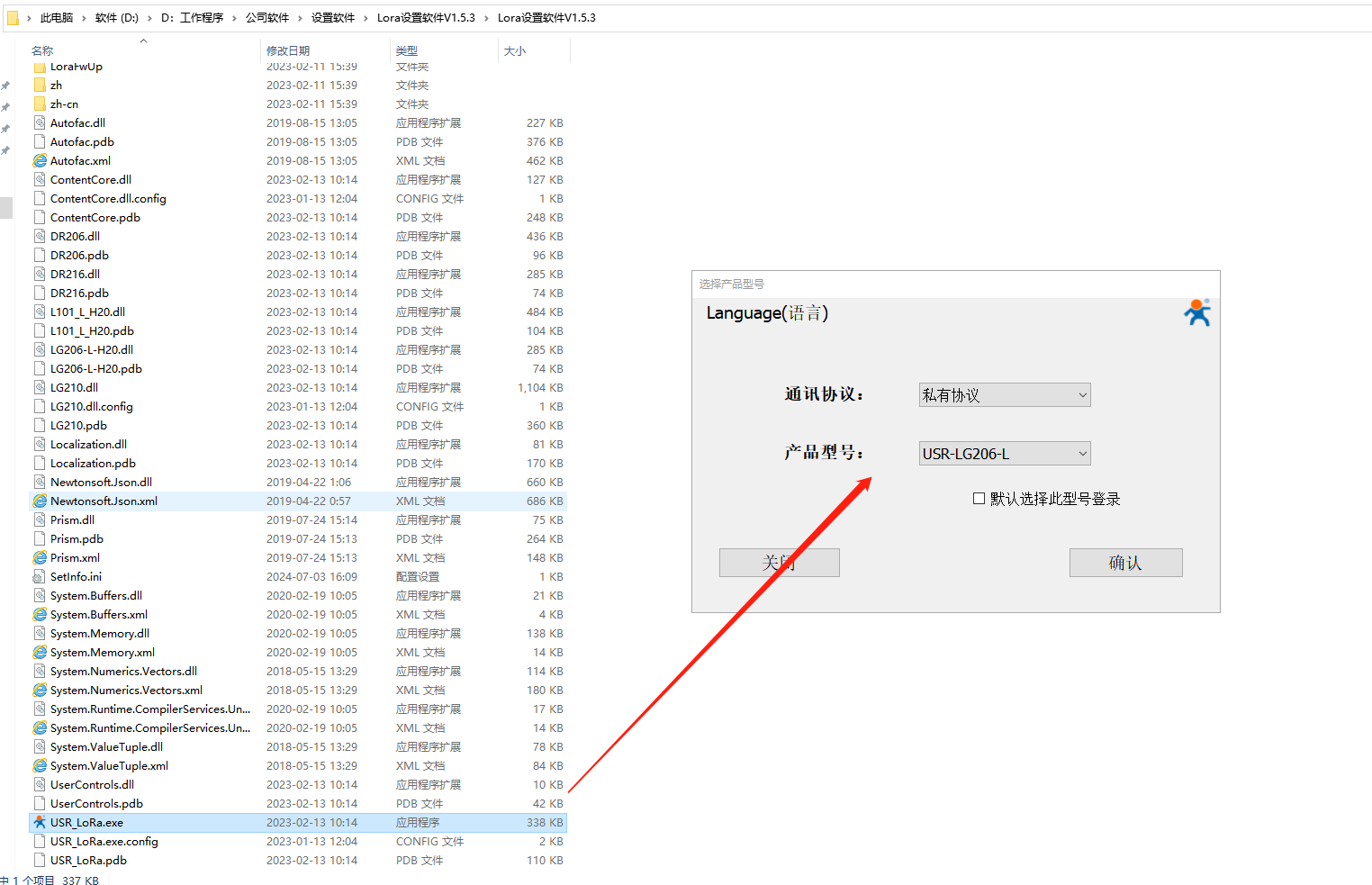

電腦打開LORA設置軟件。

2個USR-LG206-L的 232串口接USB-RS232串口線接電腦，然后接12V電源適配上電，配置參數。

三、準備工作

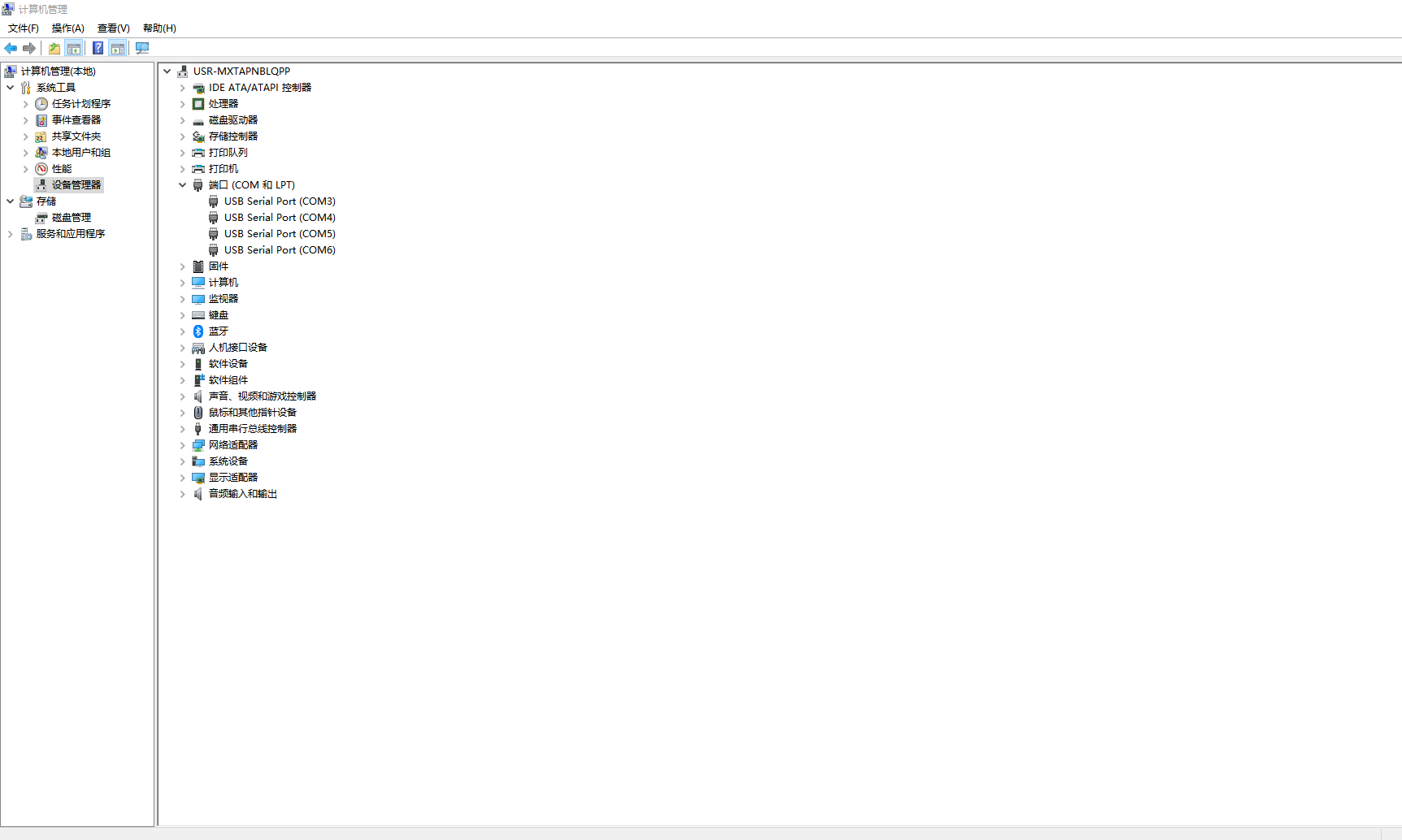

電腦鼠標點擊計算器管理，右擊，點開設備管理器，點擊端口，查看接2個USR-LG206-L的USB-RS232串口線COM口號。

四、第1個USR-LG206-L參數設置

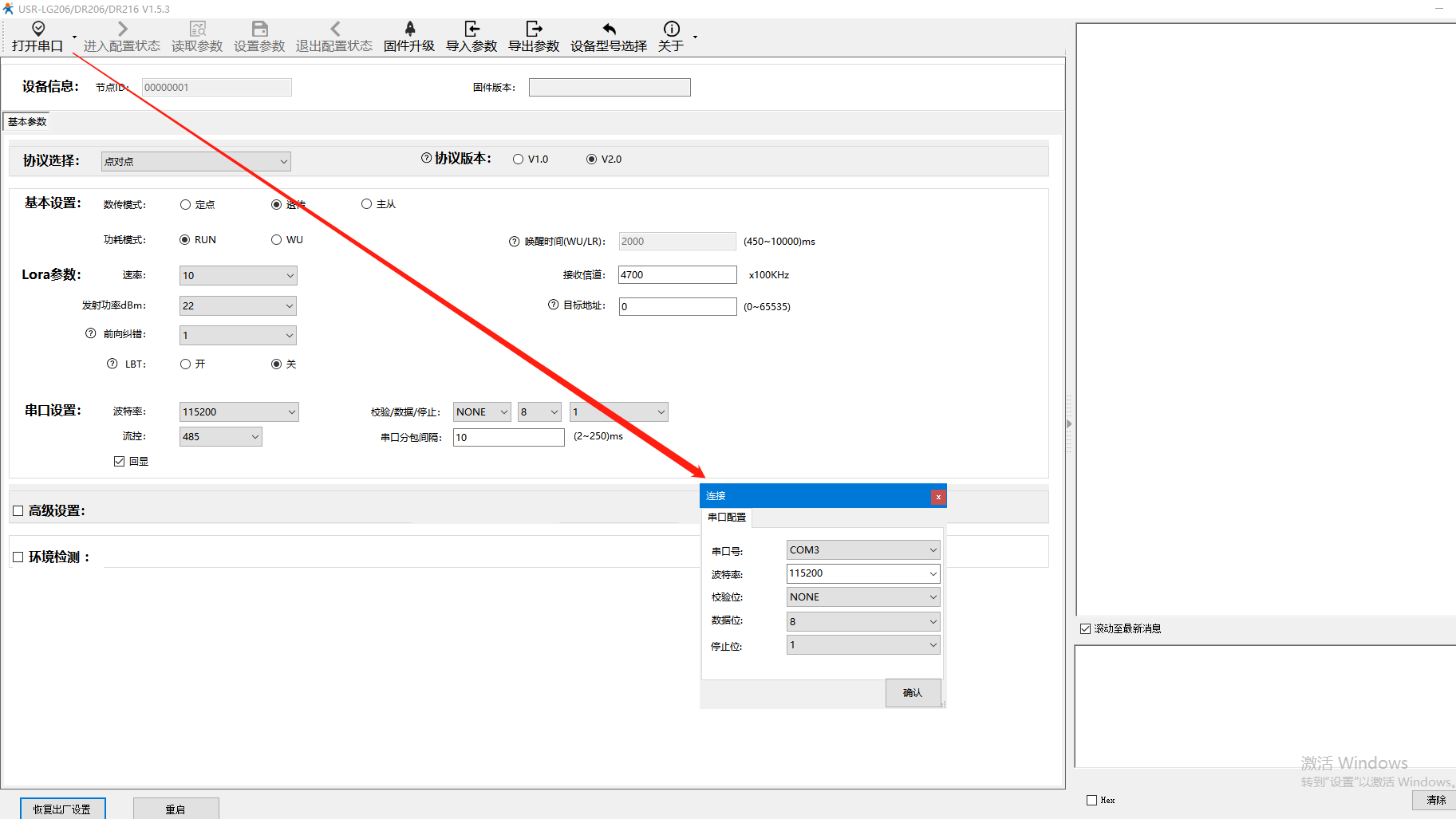

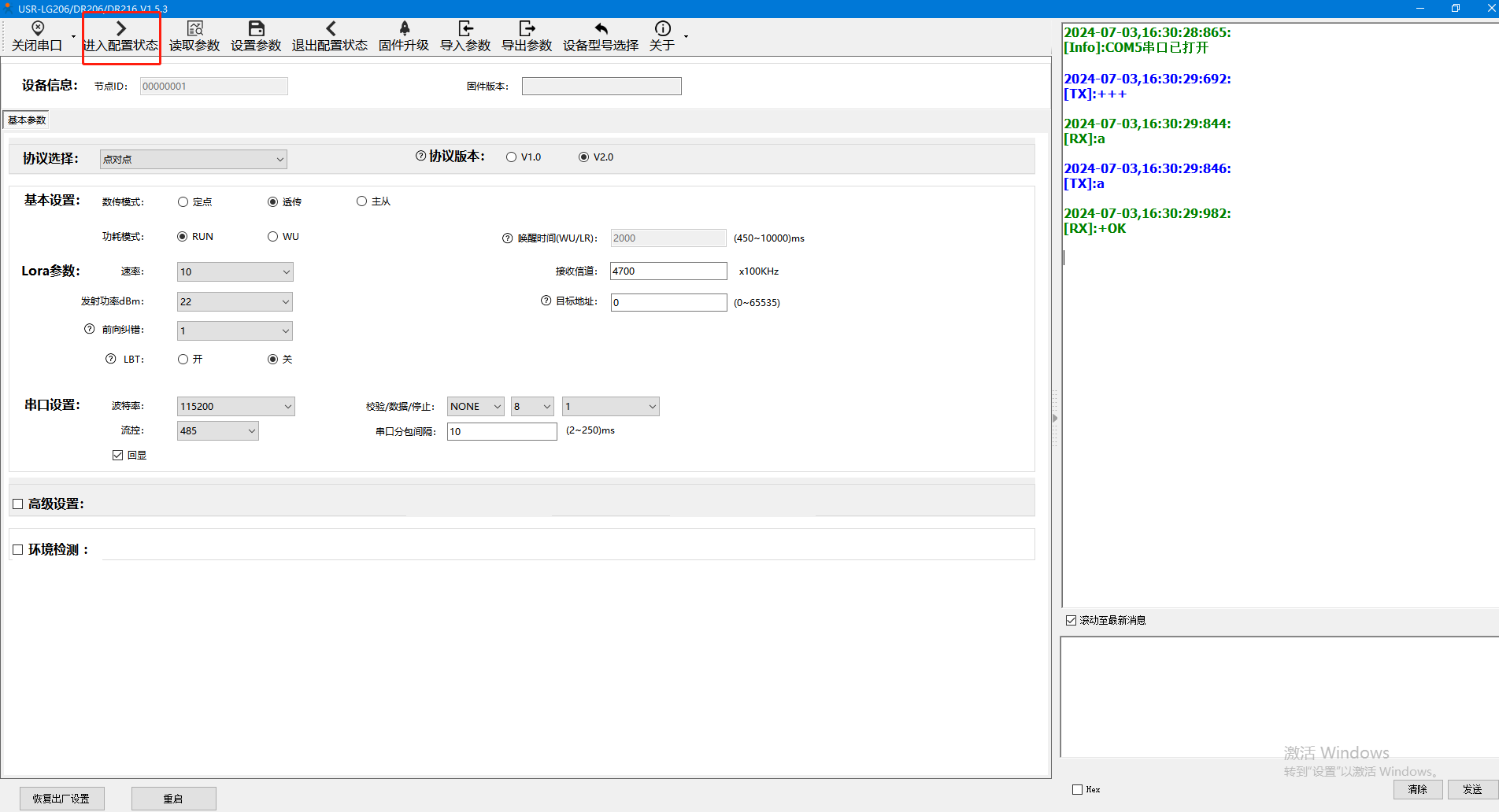

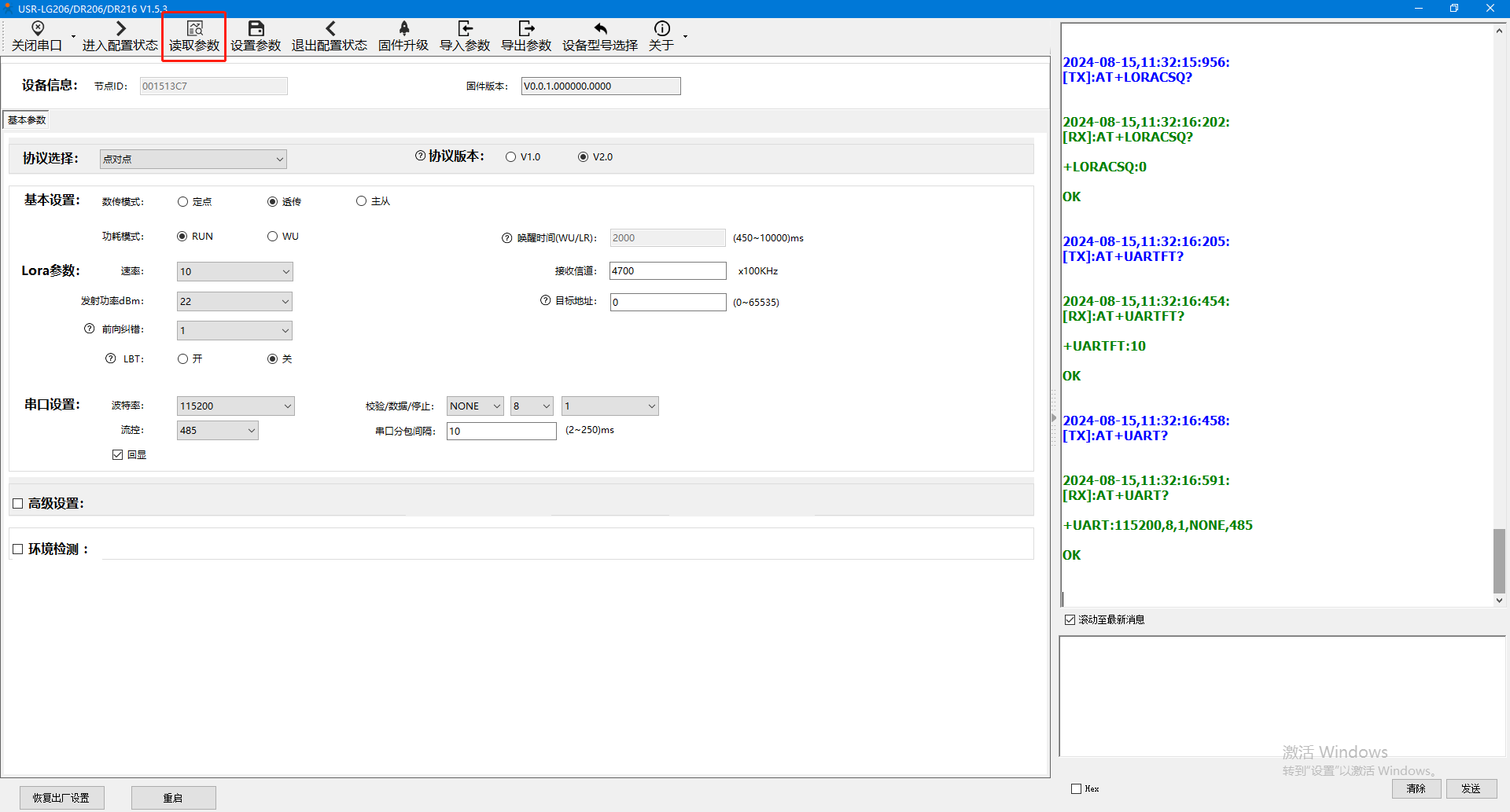

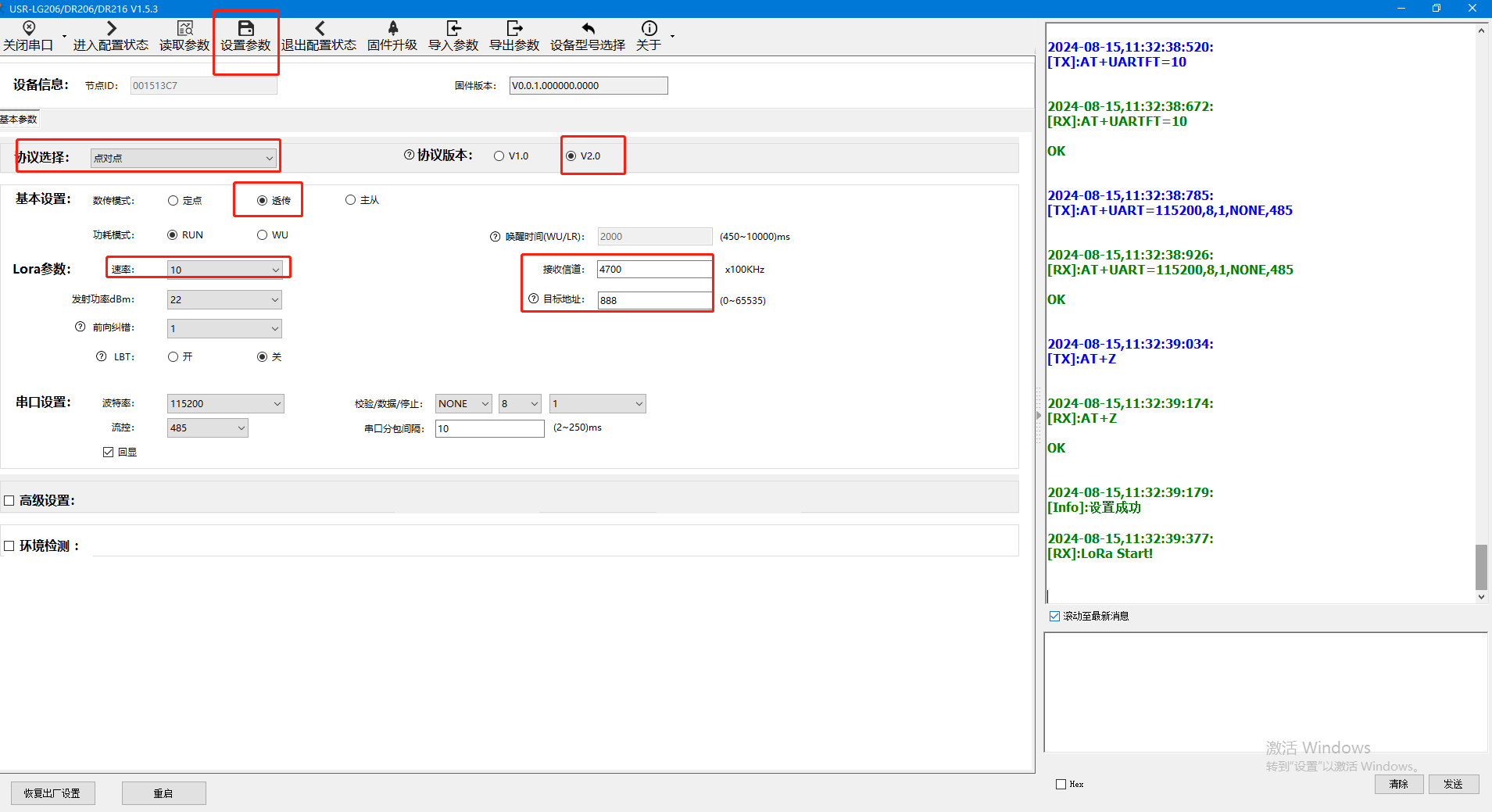

1、電腦打開第1個USR-LG206-L的設置軟件，打開串口COM3，點擊進入配置狀態，點擊讀取參數

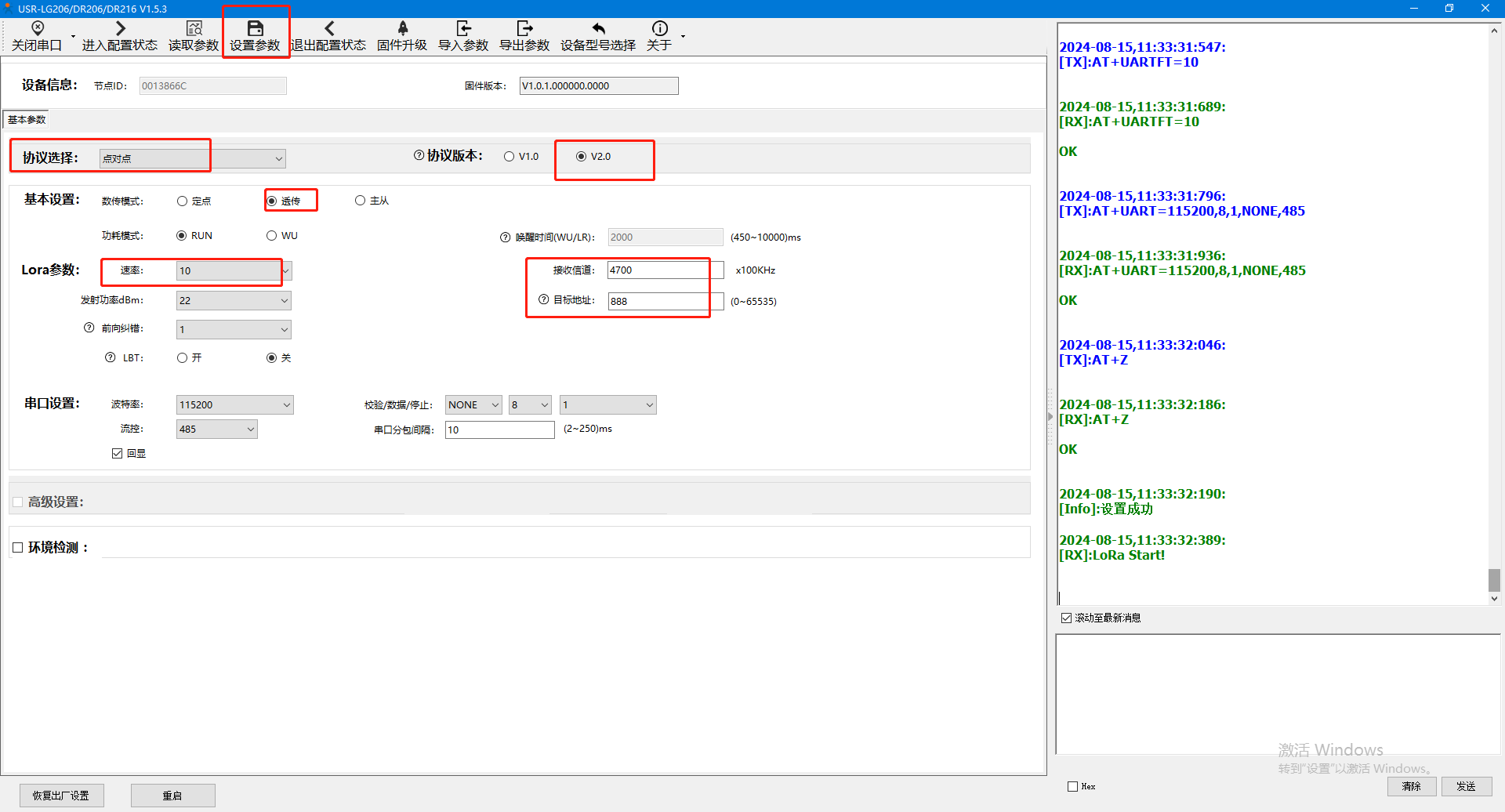

2、配置參數，點擊設置參數

基本參數設置如下：

協議選擇：點對點

協議版本：V2.0

基本設置：數傳模式選擇透傳

LoRa參數：

速率10 ，接收信道：4700x100KHz

目標地址888

串口設置：波特率115200、校驗位NONE、數據位8、校驗位1。

五、第2個USR-LG206-L參數設置

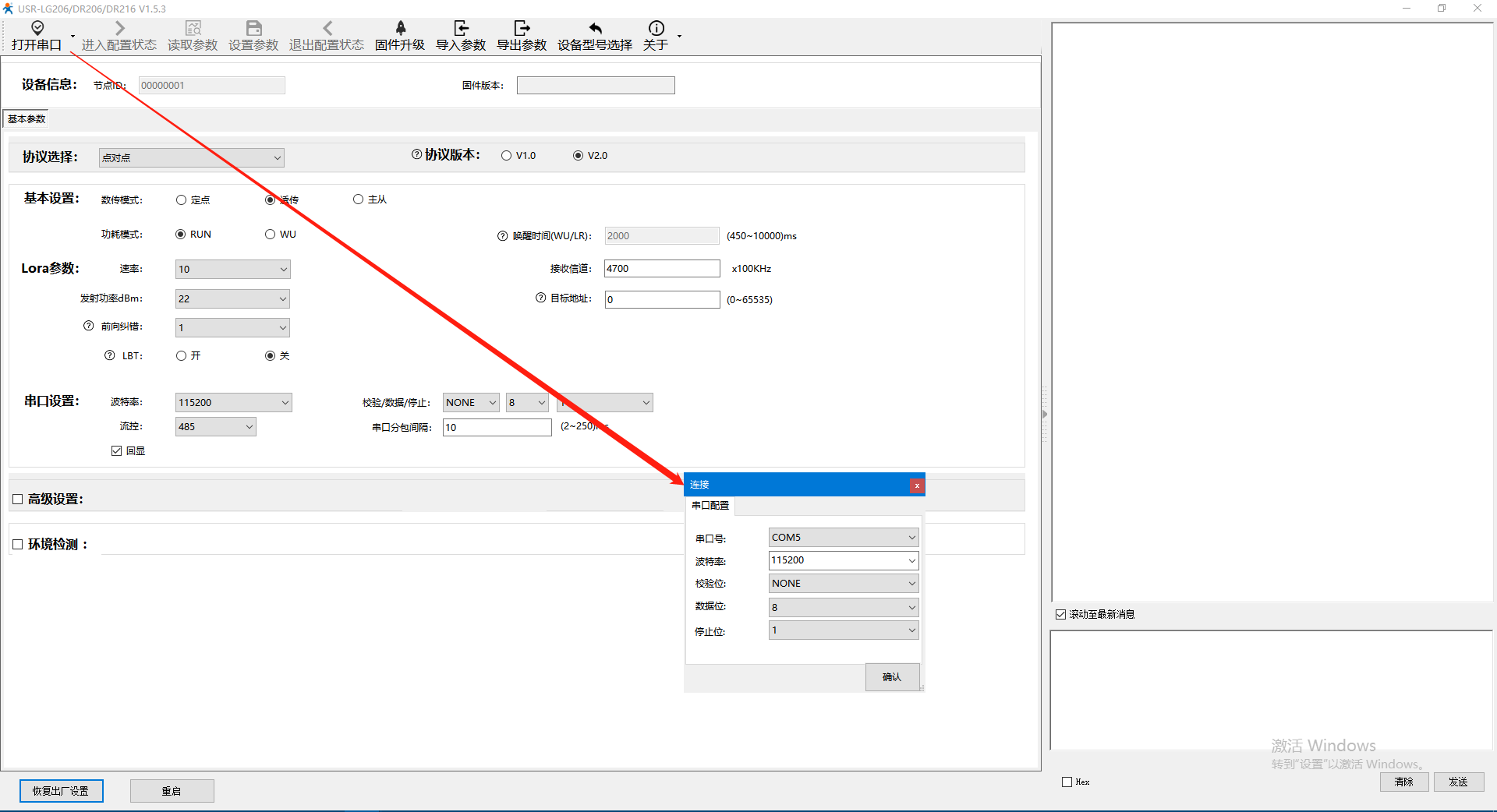

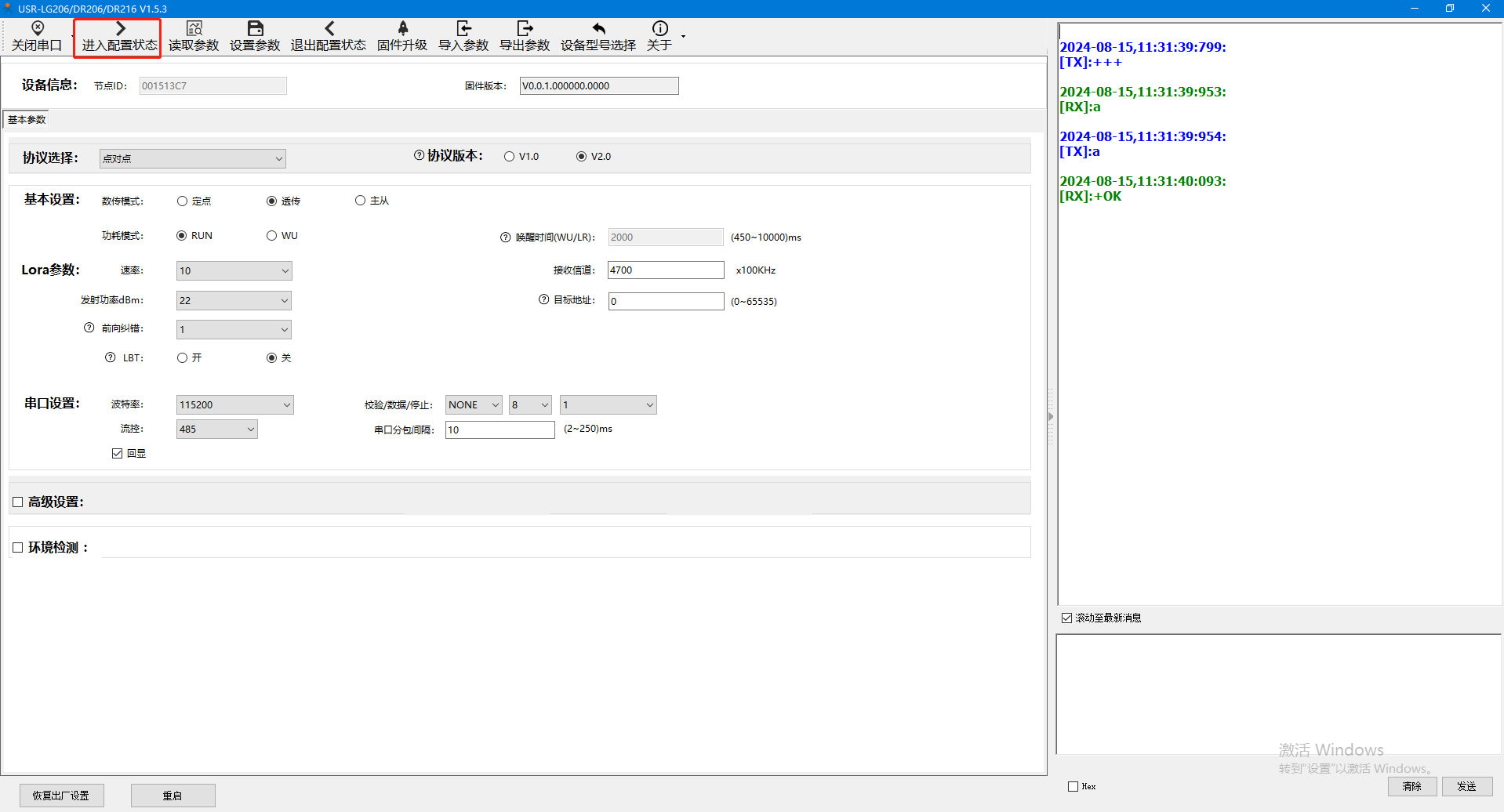

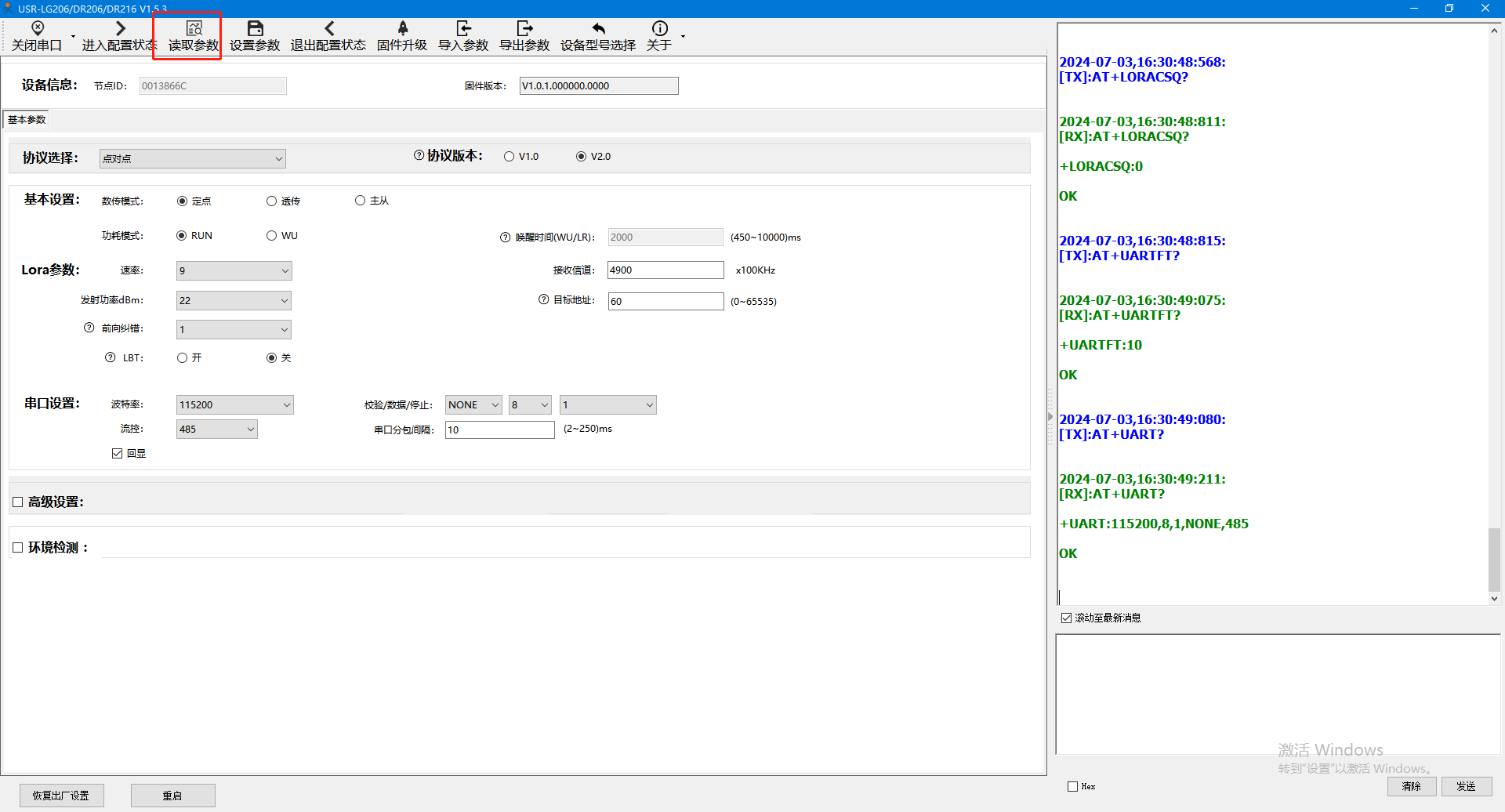

1、電腦打開第2個USR-LG206-L的設置軟件，打開串口COM5，點擊進入配置狀態，點擊讀取參數

2、配置參數，點擊設置參數

基本參數設置如下：

協議選擇：點對點

協議版本：V2.0

基本設置：數傳模式選擇定點

LoRa參數：

速率10 ，接收信道：4700x100KHz

目標地址888

串口設置：波特率115200、校驗位NONE、數據位8、校驗位1。

六、通訊測試：

備注：第1個USR-LG206-L的串口線COM口是COM3。第2個USR-LG206-L的串口線COM口是COM5。

1、打開串口助手

電腦下載USR-TCP232-TEST串口軟件，打開2個串口軟件。

第一個串口軟件，打開第1個USR-LG206-L接的USB-RS232串口線的COM口：COM3，串口參數對應USR-LG206-L的串口參數。

第二個串口軟件，打開第2個USR-LG206-L接的USB-RS232串口線的COM口：COM5，串口參數對應USR-LG206-L的串口參數。

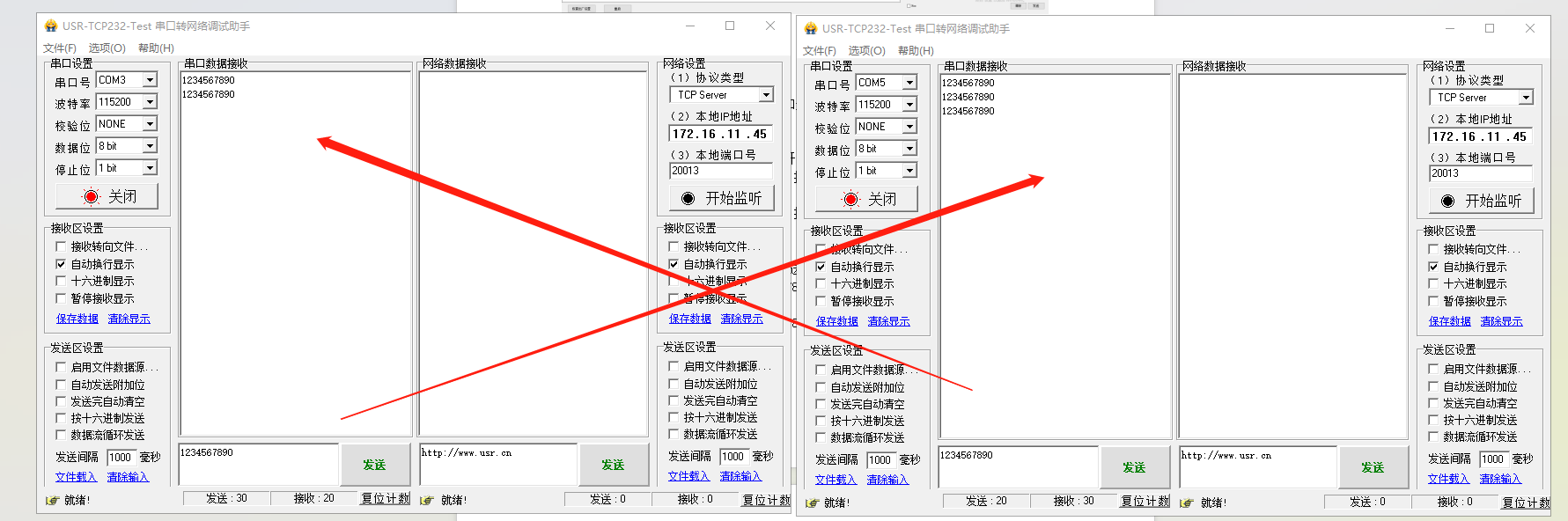

2、測試2個USR-LG206-L串口之間相互發送數據。

第1個USR-LG206-L串口發送一條1234567890，第2個USR-LG206-L串口接收一條1234567890。

第2個USR-LG206-L串口發送一條1234567890，第1個USR-LG206-L串口接收一條1234567890。

編寫人：金志方 編寫日期：2024-08-15

審核人：金志方 審核日期：2024-08-15

訂正版本：V1.0 訂正內容：初稿
