USR-K7上云和虛擬串口軟件（V5版本）一對一通訊示例

一、資料下載

USR-K7 說明書下載鏈接：http://imbacareer.com.cn/Download/1322.html

USR-K7 AT指令集官網下載鏈接：http://imbacareer.com.cn/Download/296.html

USR-K7 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/230.html

USR-KX-EVK 評估板http://imbacareer.com.cn/Product/151.html

【USR-VCOM】 有人虛擬串口軟件(有人云版) V5.0.1：http://imbacareer.com.cn/Download/924.html

二、硬件連接

1、所需物品

USR-K7 產品 1臺

USR-KX-EVK 評估板 1個

12V電源適配器 1個

超五類網線 1根

筆記本電腦 1臺

USR-RS232串口線1條

2、硬件連接

USR-K7 放在評估板上網線和電腦直連，電腦設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1，構成局域網，評估板的串口接USB-RS232串口線，然后評估板接12V電源適配器上電。

電腦提前下載打開M4設置軟件和網絡調試助手。

電腦關閉防火墻，禁用其他網卡。

3、查看端口號

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-K7底板的USB-RS232串口線COM口號。

三、有人云參數設置

1、登錄有人云賬號

imbacareer.com.cn 點擊有人云跳轉到登錄頁面。

2、添加有人產品

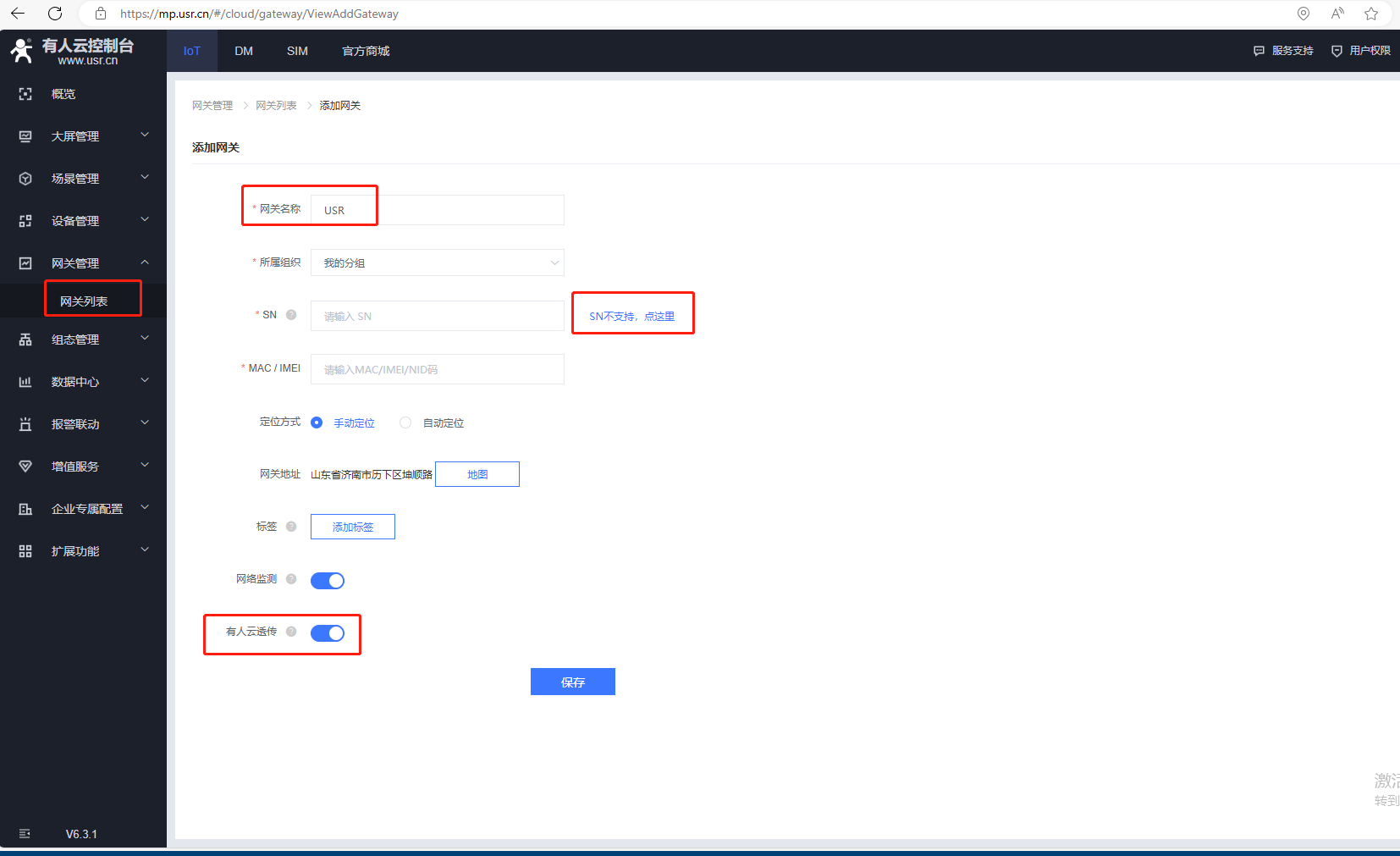

（1）點擊網關管理，網關列表，點擊添加，點擊單個添加。

（2）選擇不支持SN上云，就點擊SN不支持，點這里，用自動生成的ID方式上云，在有人云上添加設備，勾選有人云透傳。

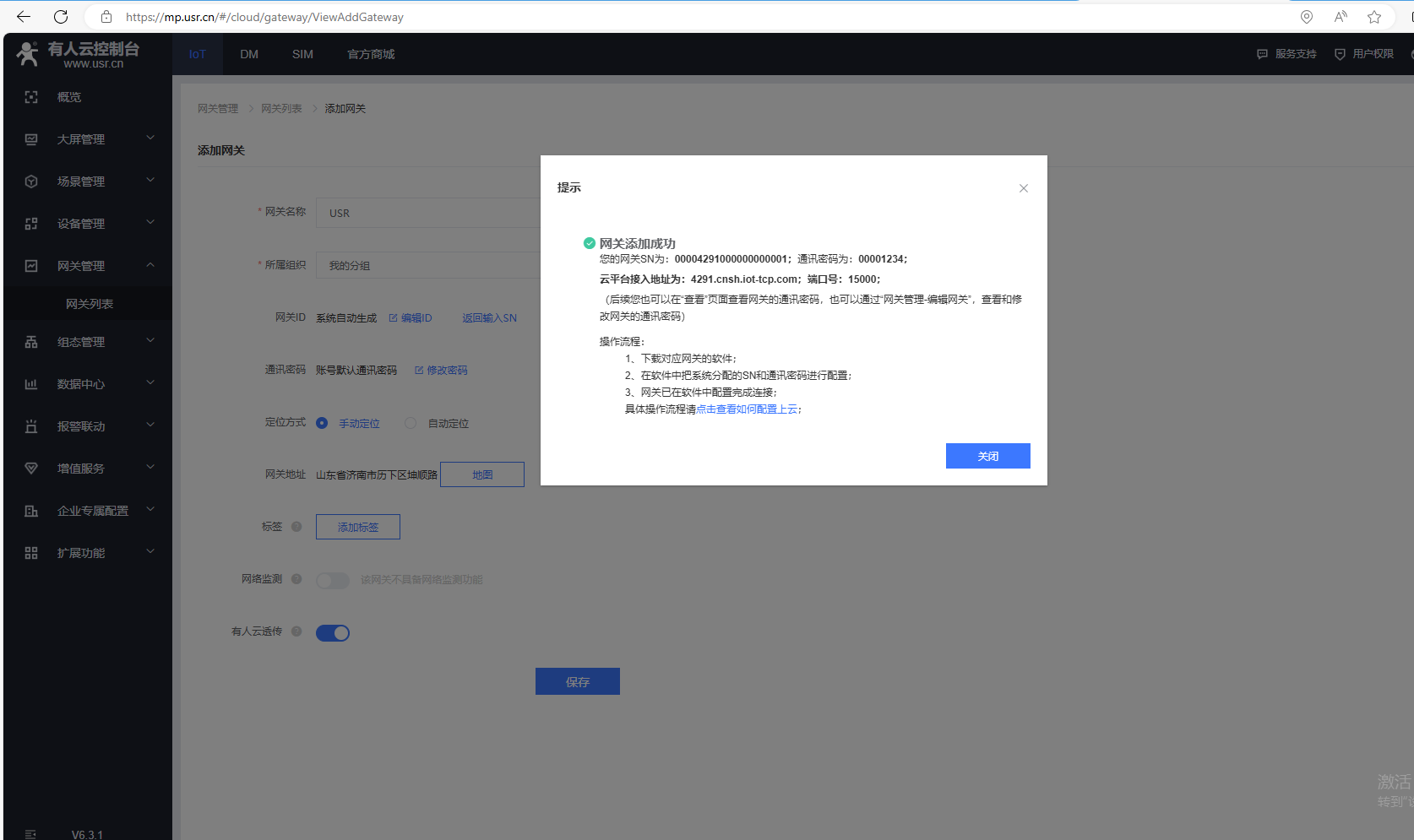

網關添加成功
您的網關SN為： 00004291000000000001； 通訊密碼為： 00001234；
云平臺接入地址為： 4291.cnsh.iot-tcp.com； 端口號： 15000；
下載對應網關的軟件，在軟件中把系統分配的SN和通訊密碼進行配置。

四、USR-K7參數設置

1、局域網搜索USR-K7 IP

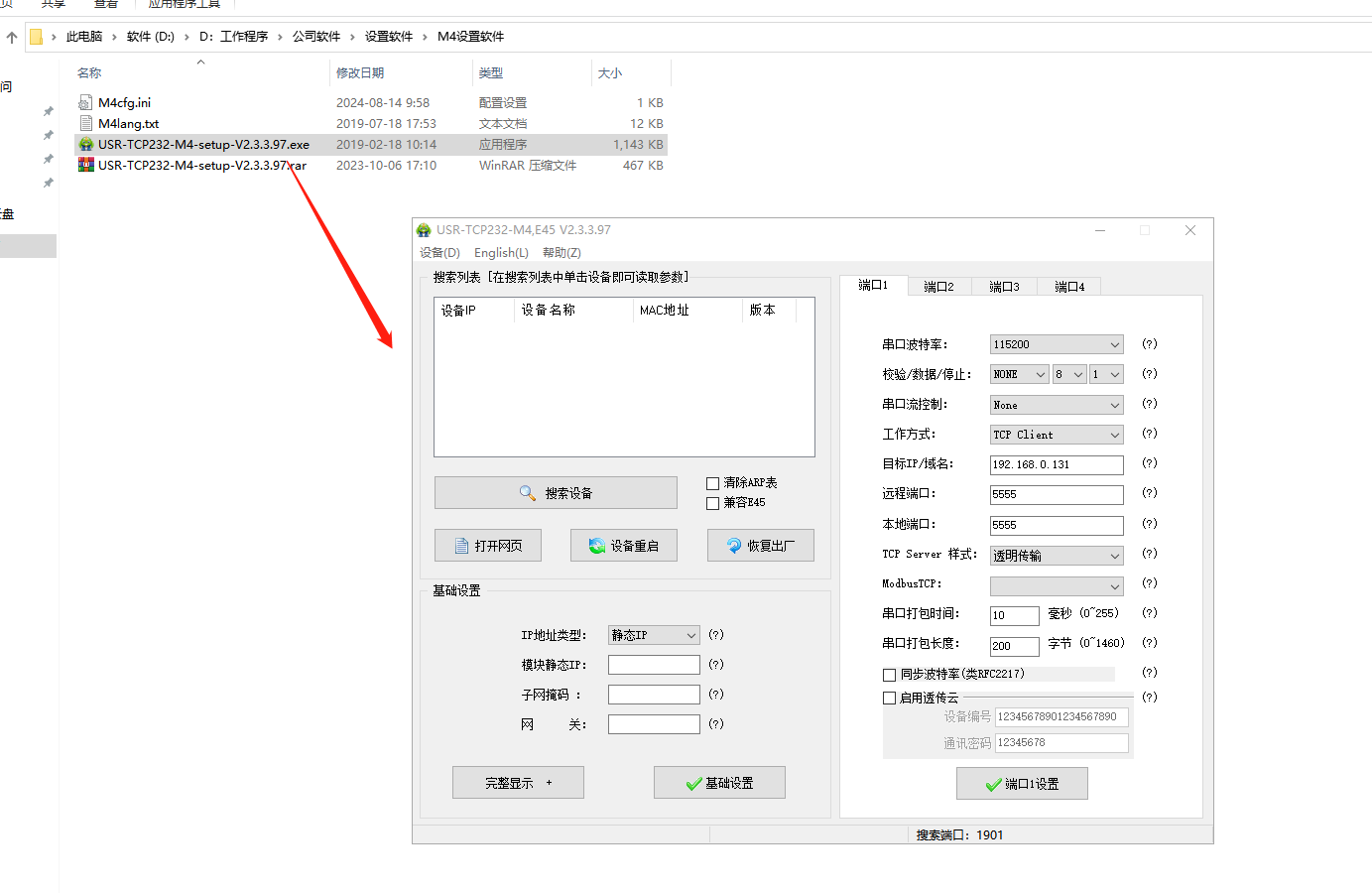

USR-K7和電腦網線直連，打開M4軟件。

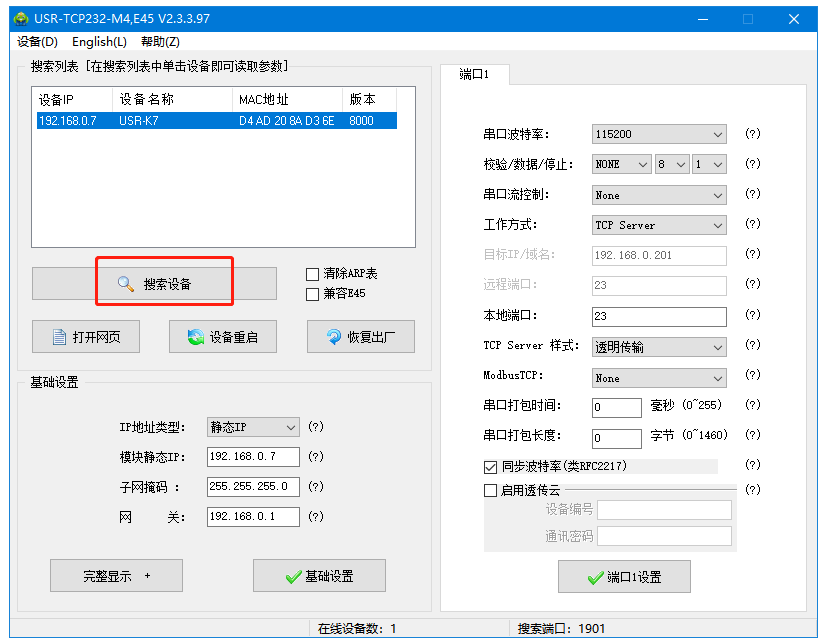

2、用M4設置軟件，點擊搜索，搜到USR-K7的IP。

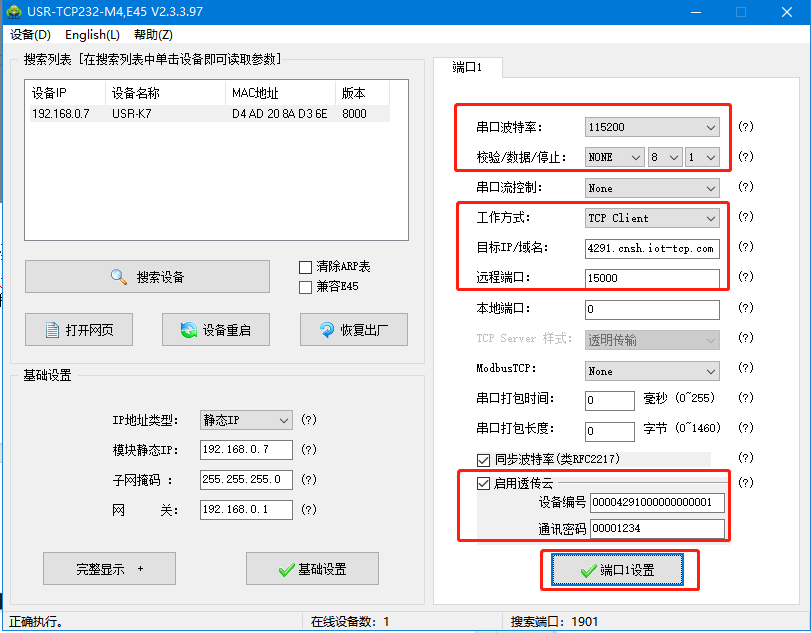

1. 點擊USR-K7的IP，右側端口1 參數設置，串口參數保持默認，實際應用和所接實際串口設備串口參數設置一致。工作方式，TCP client，目標IP填4291.cnsh.iot-tcp.com，遠程端口填15000，勾選啟用透傳云，設備編號填00004291000000000001，通訊密碼填00001234。點擊端口1設置。

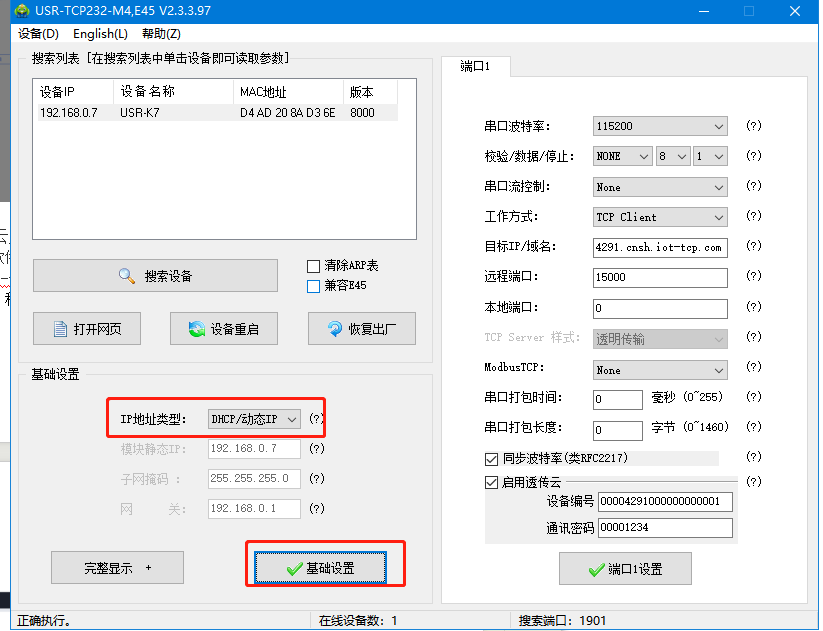

4、重新搜索USR-K7的IP，基礎設置，IP地址類型，將靜態IP改為DHCP，點擊基礎設置。設置完DHCP之后，USR-K7網線接可以上外網的路由器LAN口。

5、有人云設備在線

五、創建虛擬串口

1、電腦下載并安裝有人公司虛擬串口軟件V5.0.1版本

下載安裝之前，需要關閉防火墻。

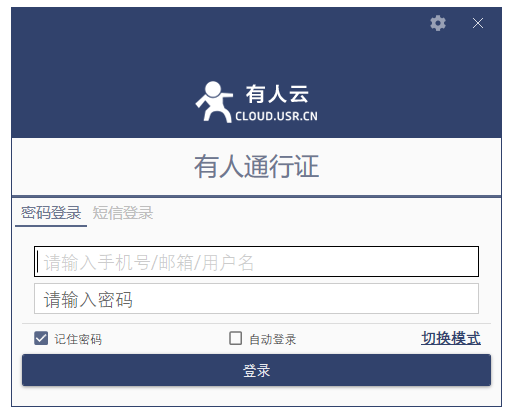

2、打開虛擬串口軟件（V5版本），點擊登錄，輸入個人的有人云賬號和密碼，登錄。

3、創建虛擬串口

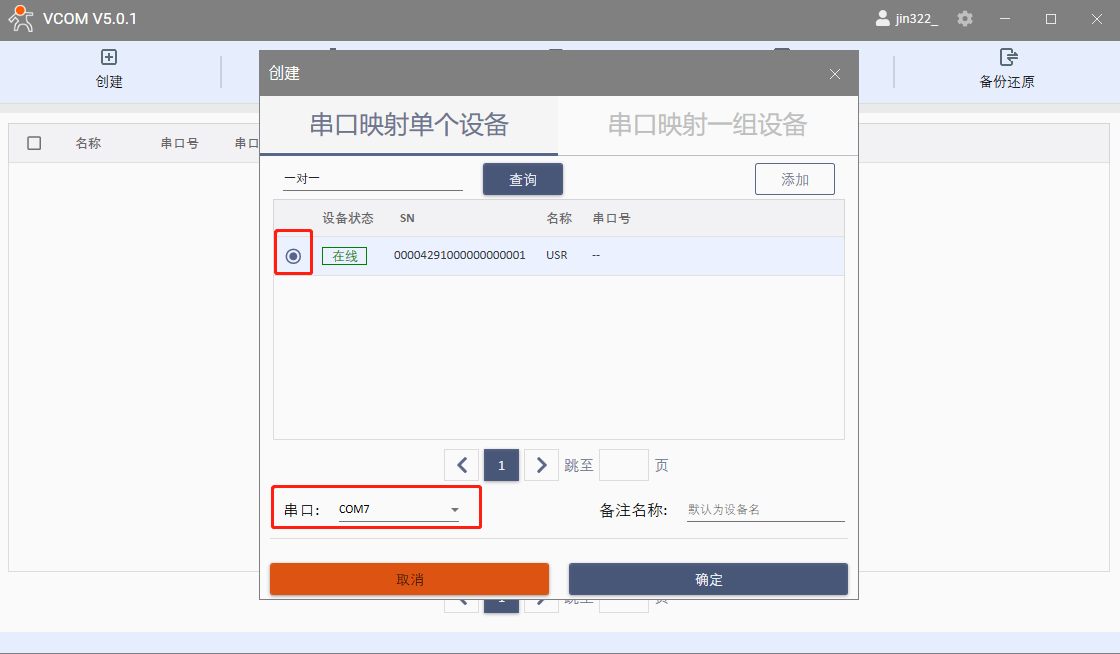

選擇串口映射單個設備，勾選在線的USR-K7，用空閑的COM7作為虛擬串口的COM口號，點擊確定。

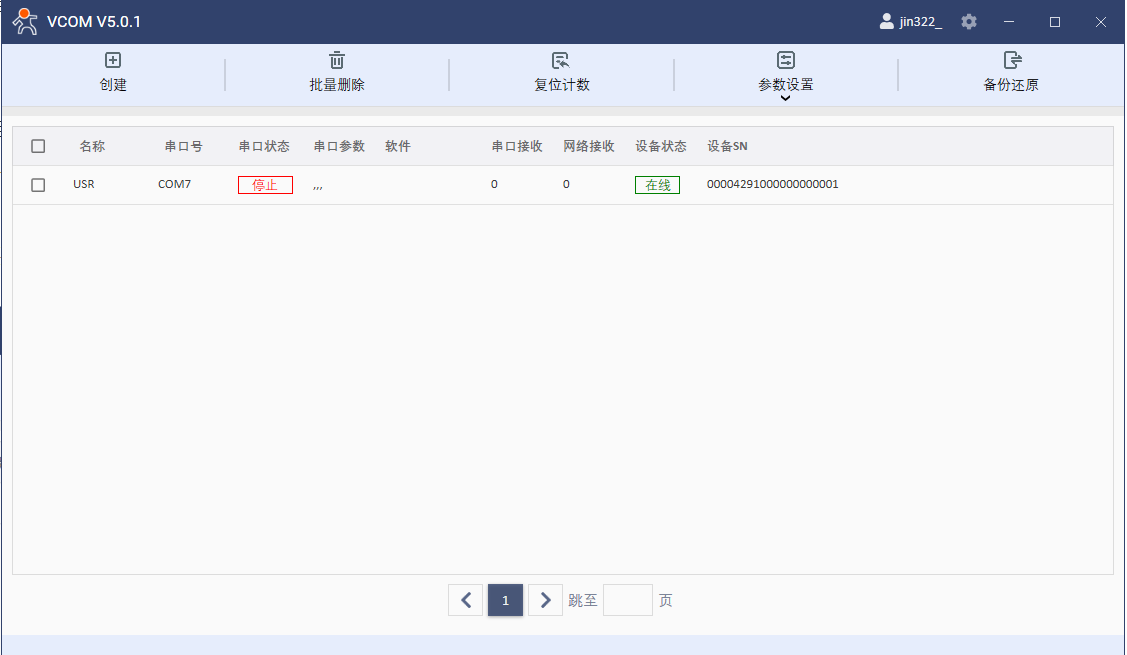

添加完，串口狀態是停止。

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看新建的虛擬串口COM7。

六、通訊測試

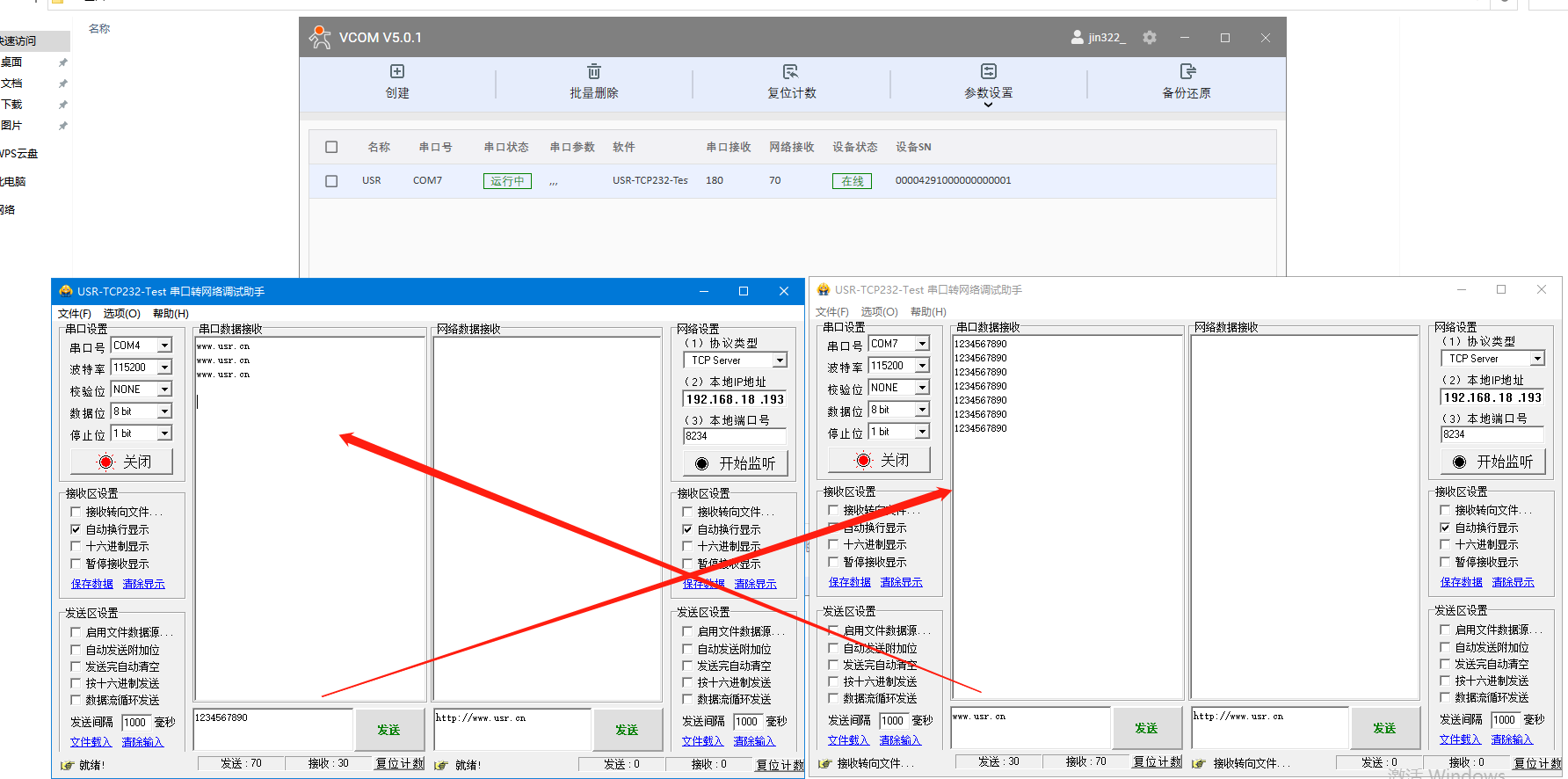

1、打開2個串口助手，分別用USR-K7實際USB串口COM4打開串口，另一個串口助手用虛擬串口COM7打開串口。

2、實際串口和虛擬串口之間測試數據通訊。

編寫人：金志方 編寫日期：2024-08-14

審核人：金志方 審核日期：2024-08-14

訂正版本：V1.0 訂正內容：初稿
