一、資料下載

USR-W660 資料官網鏈接：http://imbacareer.com.cn/Product/402.html

虛擬串口軟件官網下載鏈接：http://imbacareer.com.cn/Download/31.html

串口、網絡二合一調試助手軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-W660 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

外網路由器 1臺

筆記本電腦 1臺

2、硬件連接

USR-W660 的485串口接USB-RS485串口線到電腦USB口，電腦和USR-W660連接同一個路由器WIFI，然后產品接12V電源適配器上電。

三、產品參數設置

1、USR-W660 參數設置

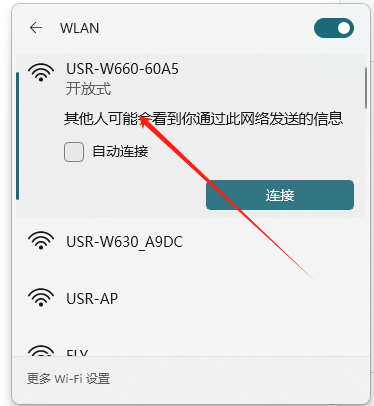

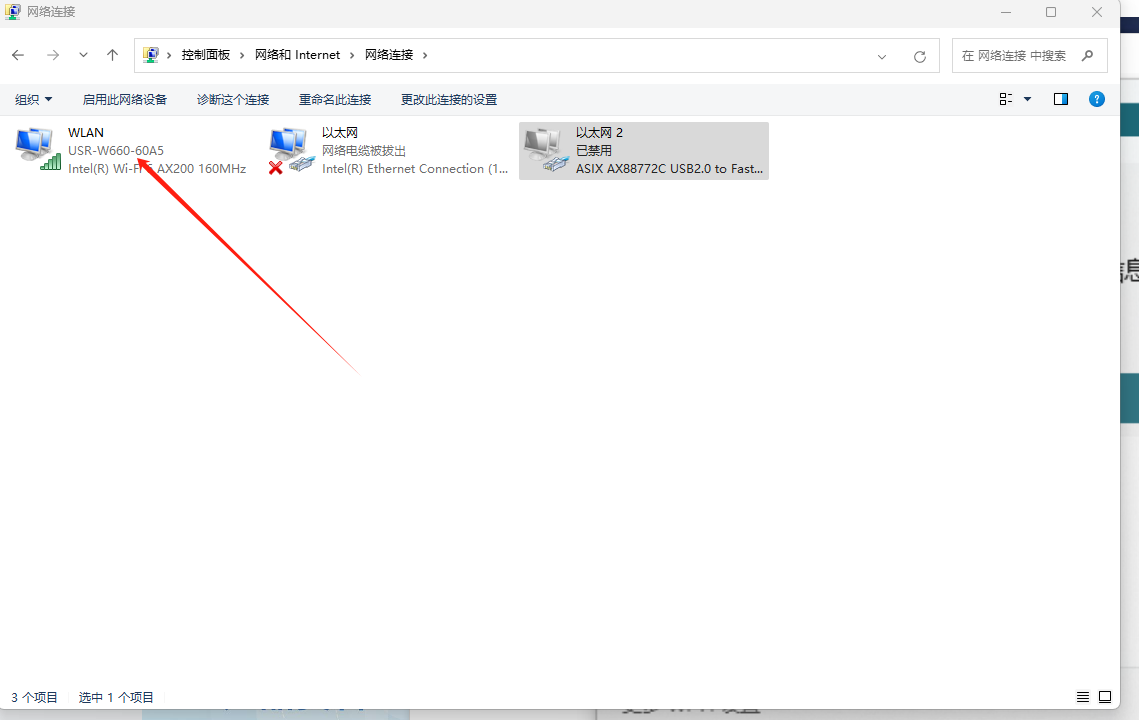

USR-W660插上WIFI天線，接上12V電源，電腦右下角搜索USR-W660的WIFI ，WiFi名字 USR-W660-60A5( 60A5是 USR-W660 MAC 的后四 位 )，點擊鏈接WIFI。

電腦關閉防火墻和殺毒軟件，禁用其他的網卡，僅保留本地WIFI 網卡。

瀏覽器輸入192.168.1.1，賬號密碼輸入admin，進入USR-W660的內置網頁。

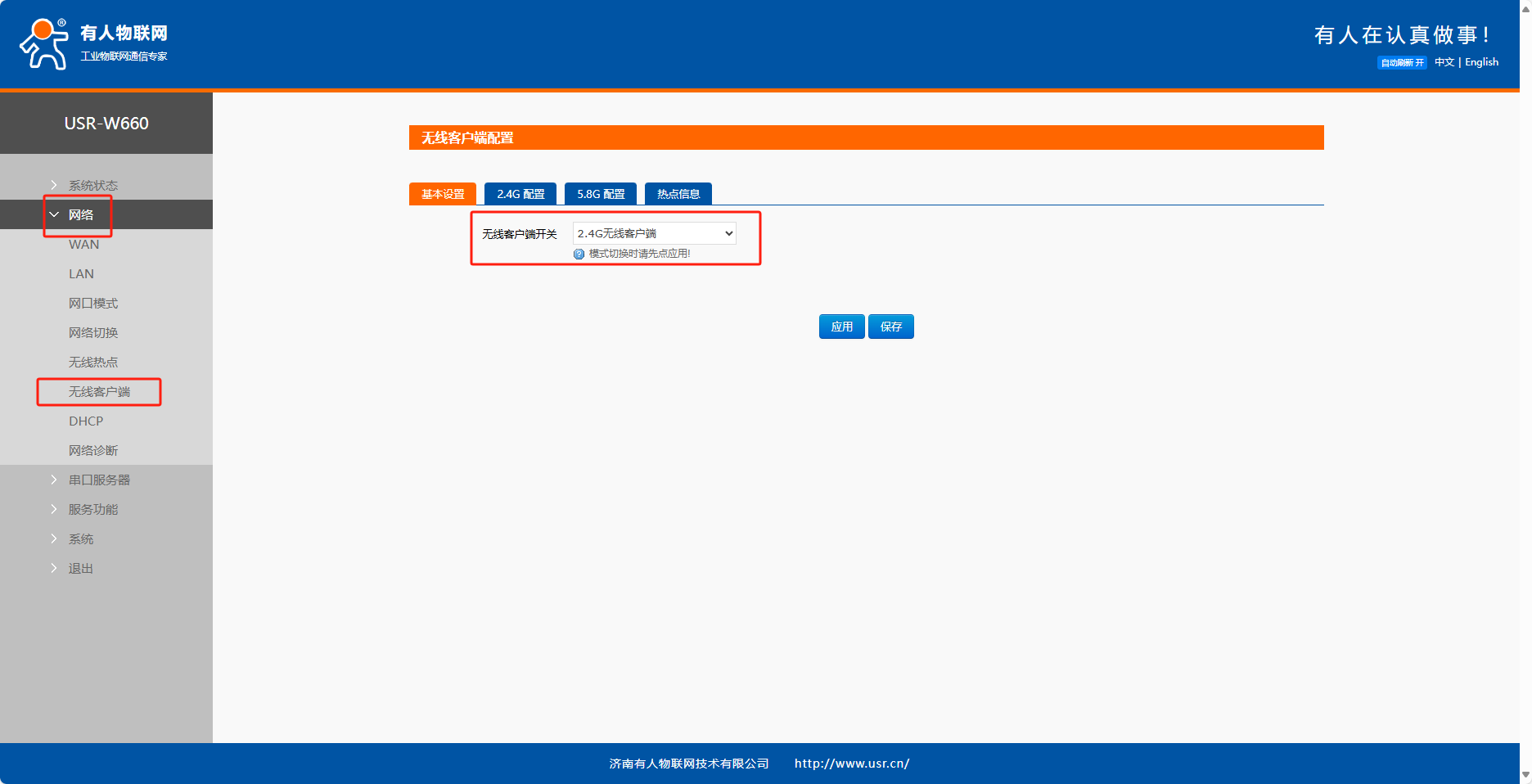

網絡---無線客戶端---基本設置，設置為2.4G無線客戶端，保存。

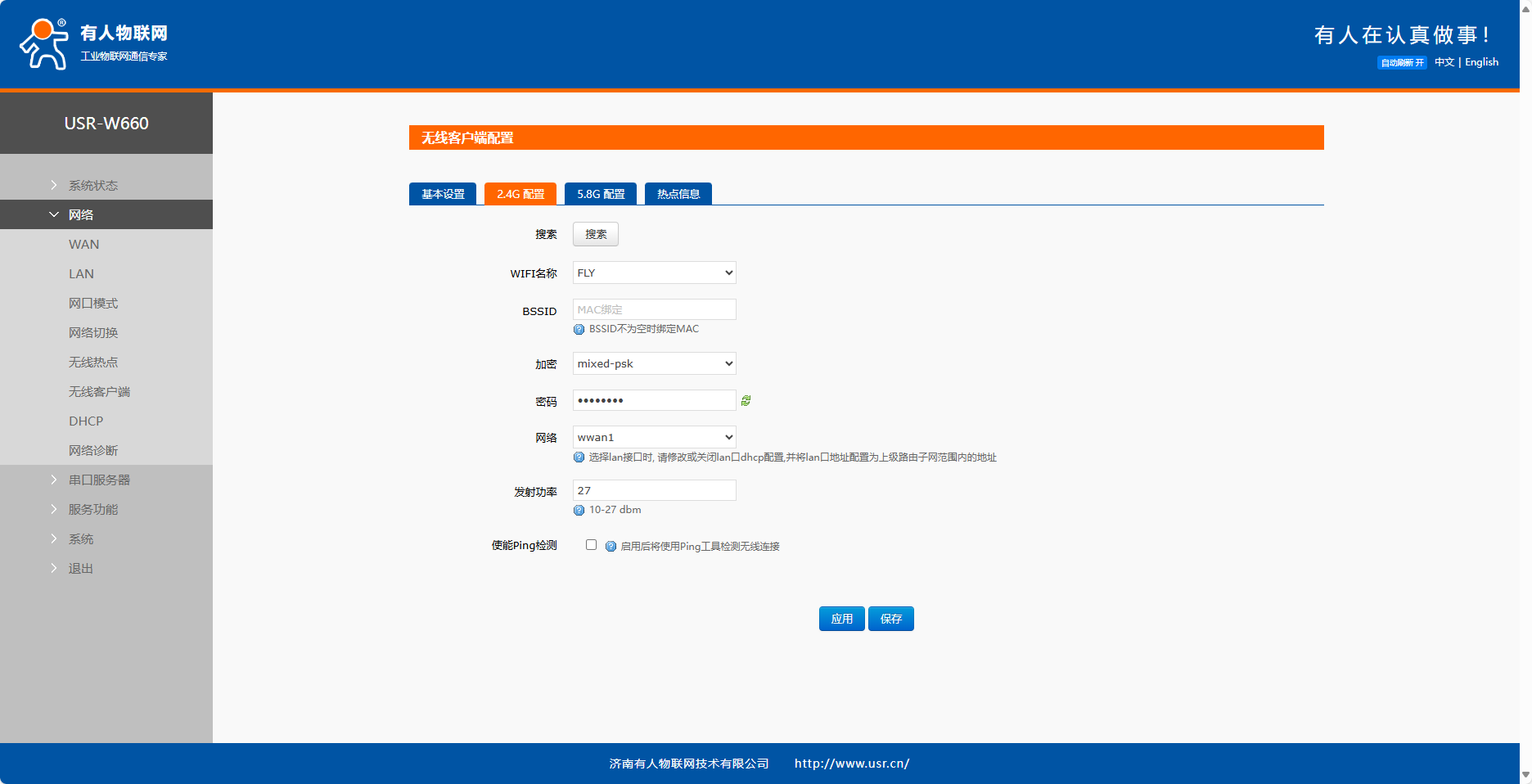

網絡---無線客戶端---2.4G配置，點擊搜索，搜索到要連接的路由器，下拉選擇，輸入WIFI 密碼，網絡WWAN1，保存，應用。

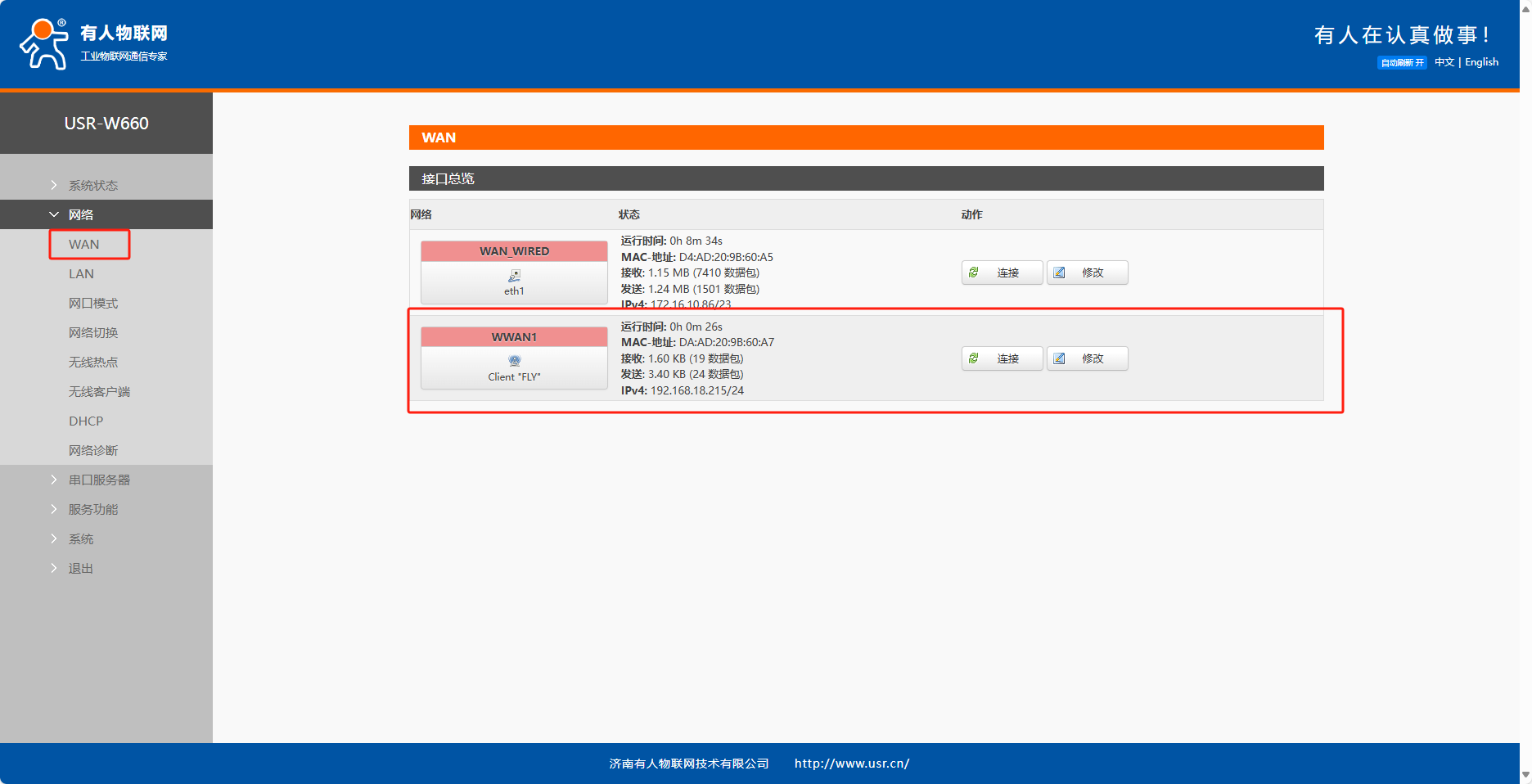

網絡---WAN，找到要連接的WIFI信息，點擊修改，在協議中可以修改IP類型，出廠默認是DHCP客戶端，用戶可以根據自己的實際網絡情況設置為靜態地址 ，本例中路由器是DHCP分配IP信息的，故保持DHCP。

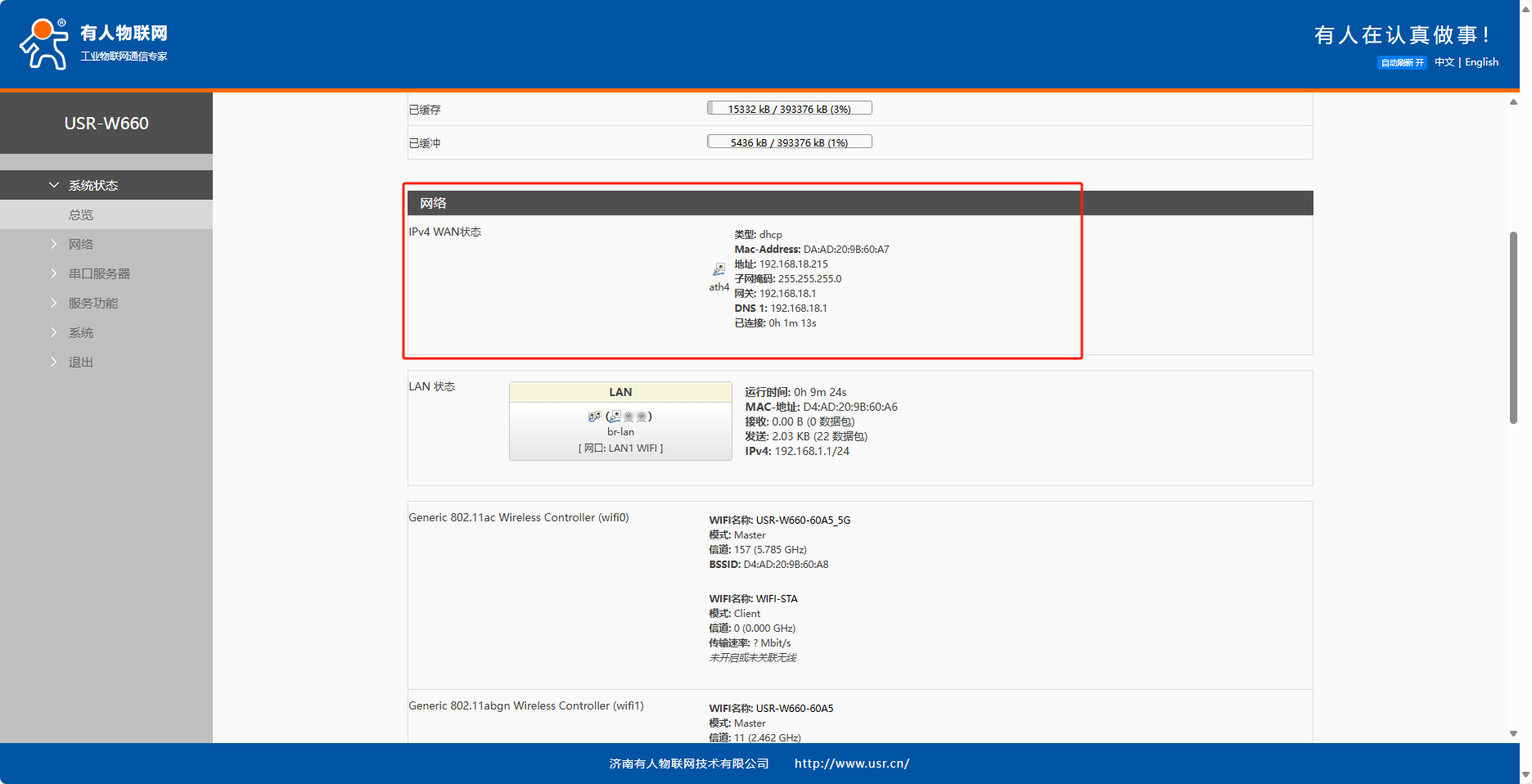

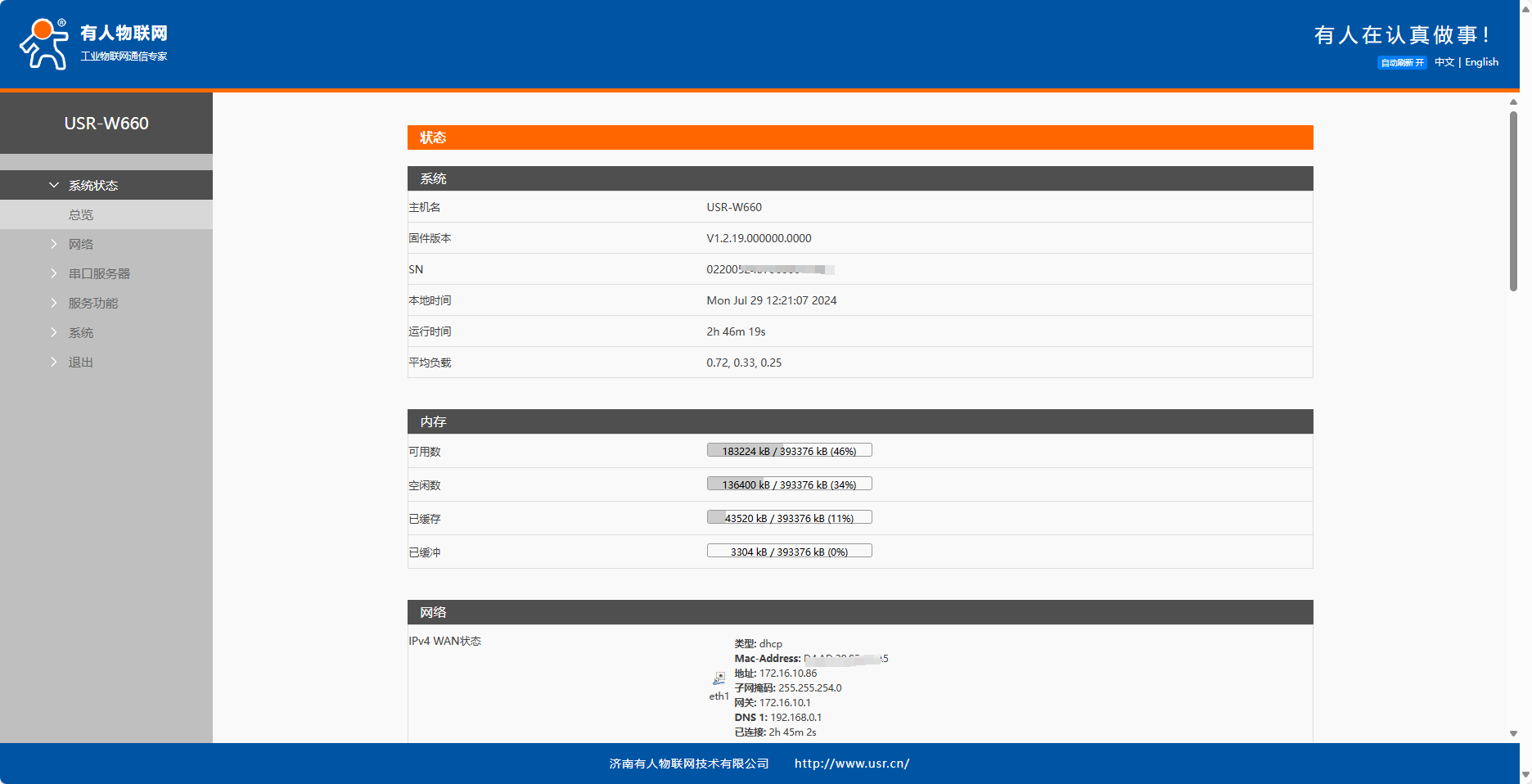

也可以在系統狀態---總覽中看到路由器給USR-W660分配的IP是192.168.18.215。

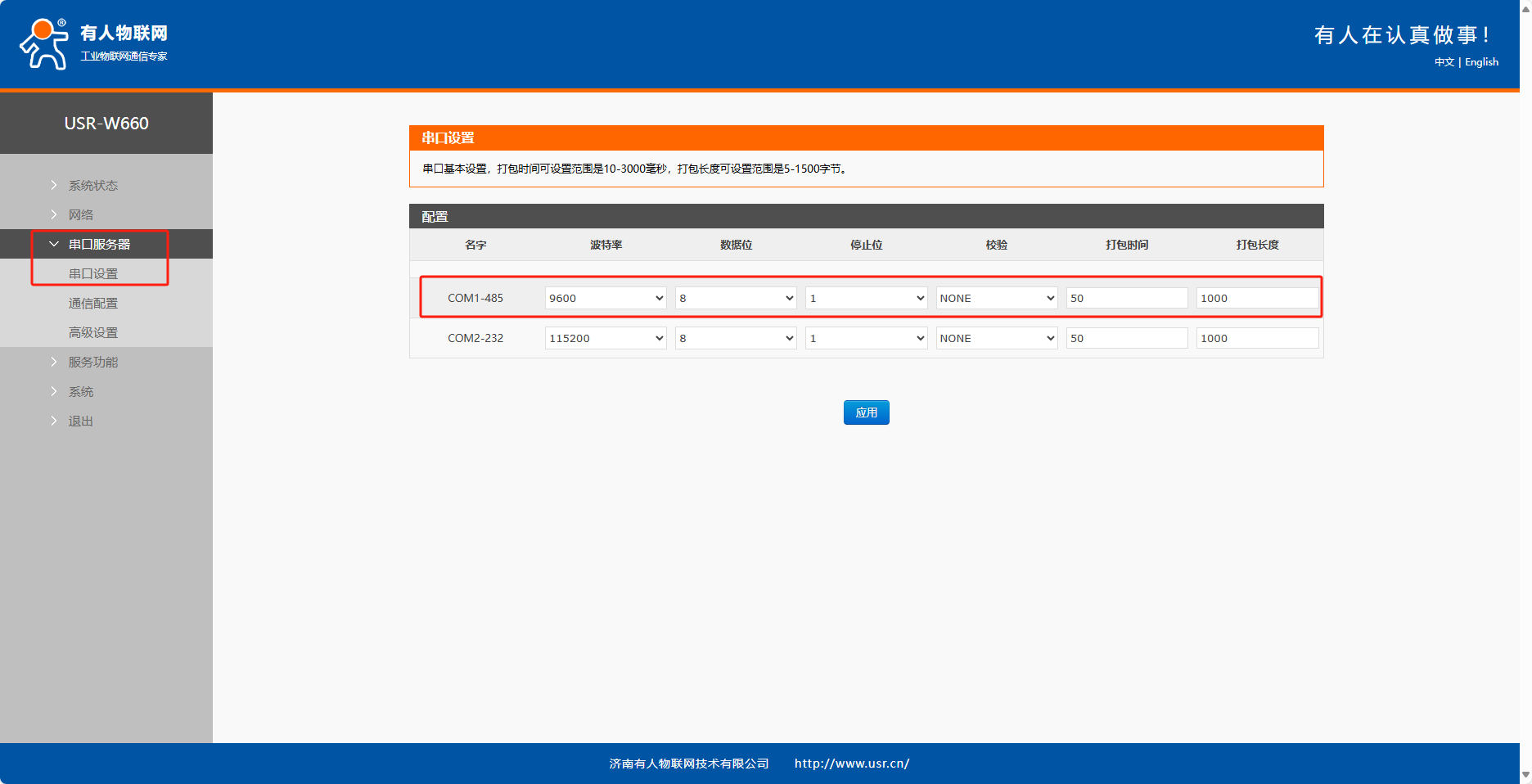

串口服務器---串口設置，將COM1的串口參數設置為9600、NONE、8、1，點擊應用。

串口服務器---通信配置，命名為MQTT1，協議MQTT，啟用ON，添加并編輯參數。

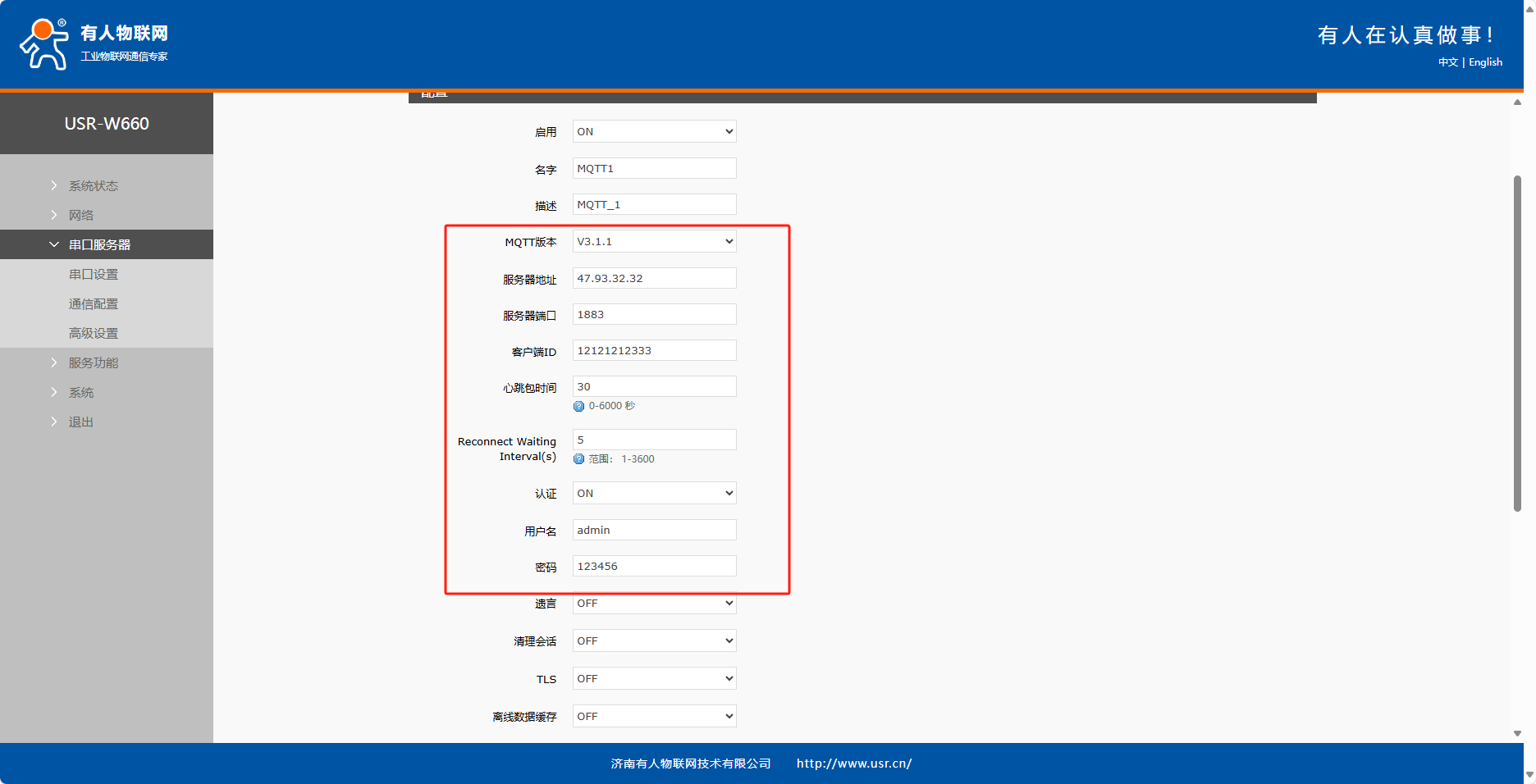

名字MQTT1，MQTT版本V3.1.1，服務器地址47.93.32.32，服務器端口號1883，客戶端ID ：12121212333，開啟認證，用戶名admin 密碼123456。

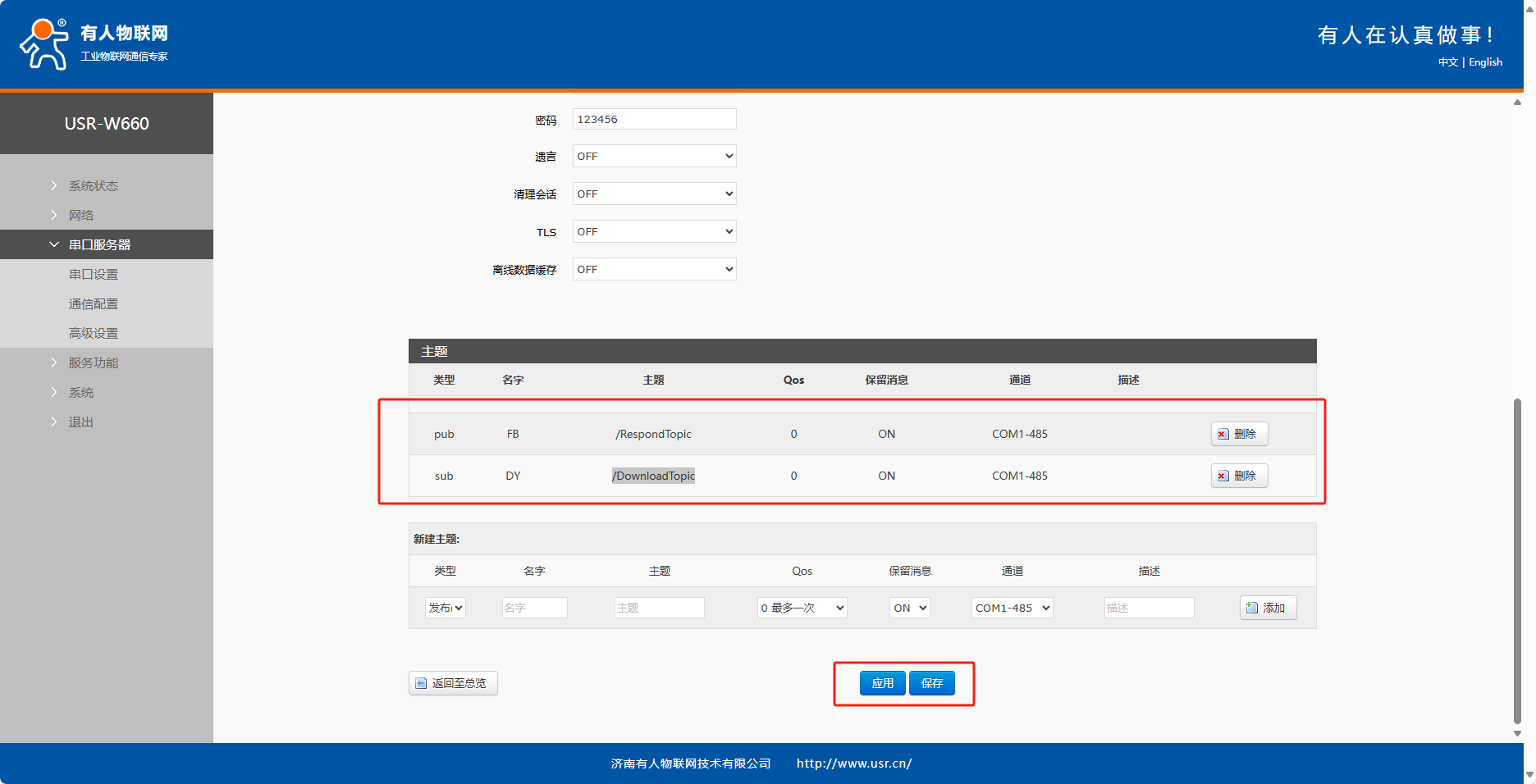

添加發布主題：/RespondTopic，通道綁定COM1-485

添加訂閱主題：/DownloadTopic，通道綁定COM1-485

保存，應用

系統---重啟---執行重啟

2、MQTTX軟件參數配置

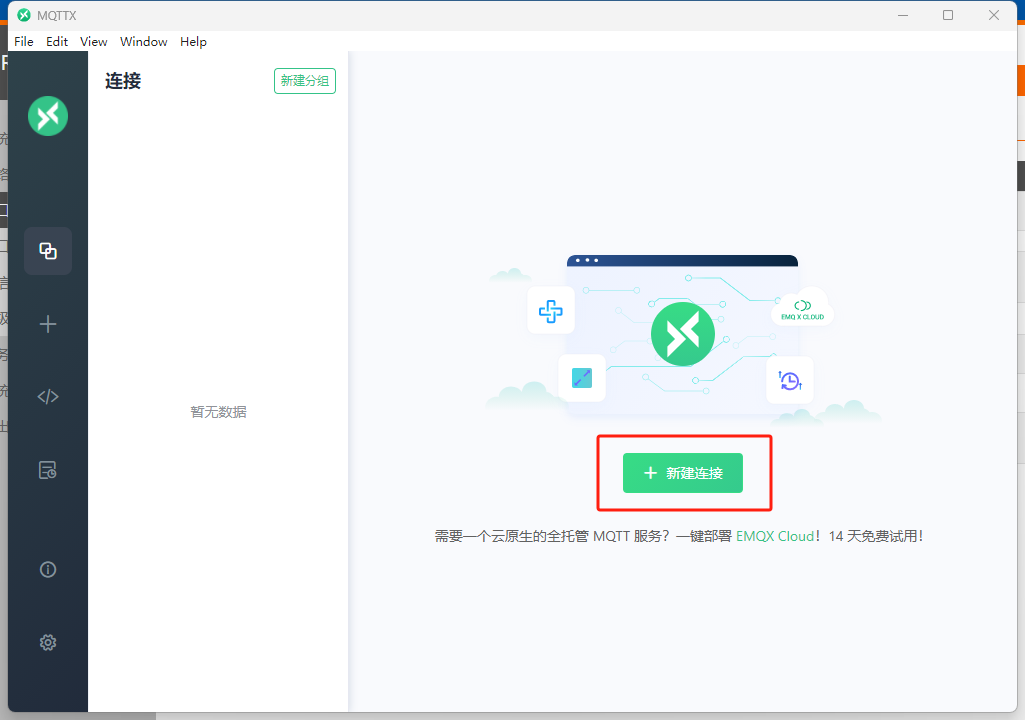

打開MQTTX軟件，新建一個連接

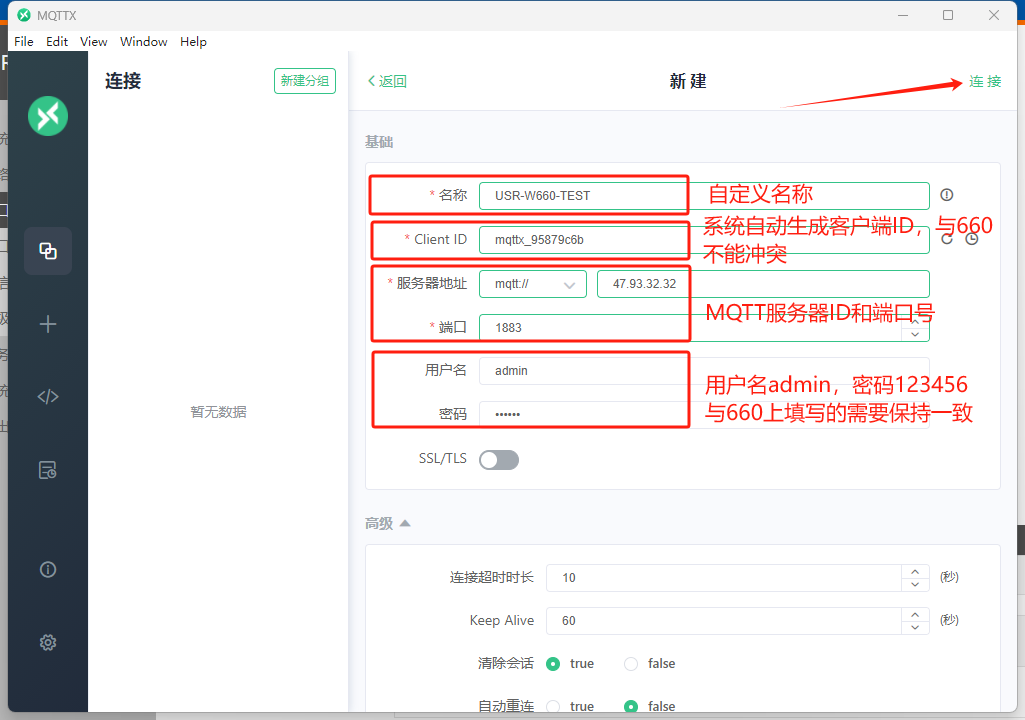

配置一個連接信息，點擊連接。

四、功能調試

1、功能調試

USB轉485轉換器接到USR-W630S的485串口上，電腦打開控制面板---硬件和聲音---設備管理器---COM和LPT，確認轉換器的COM口為COM4。

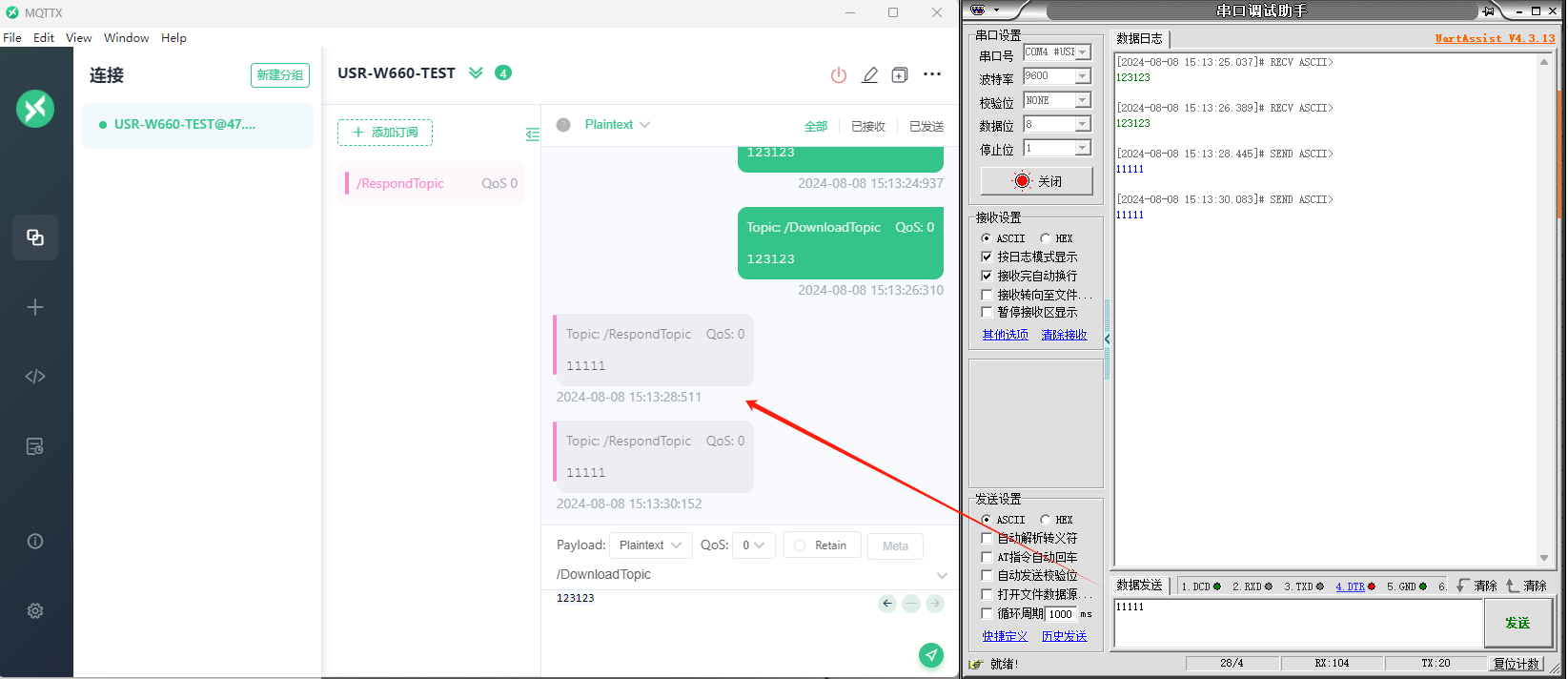

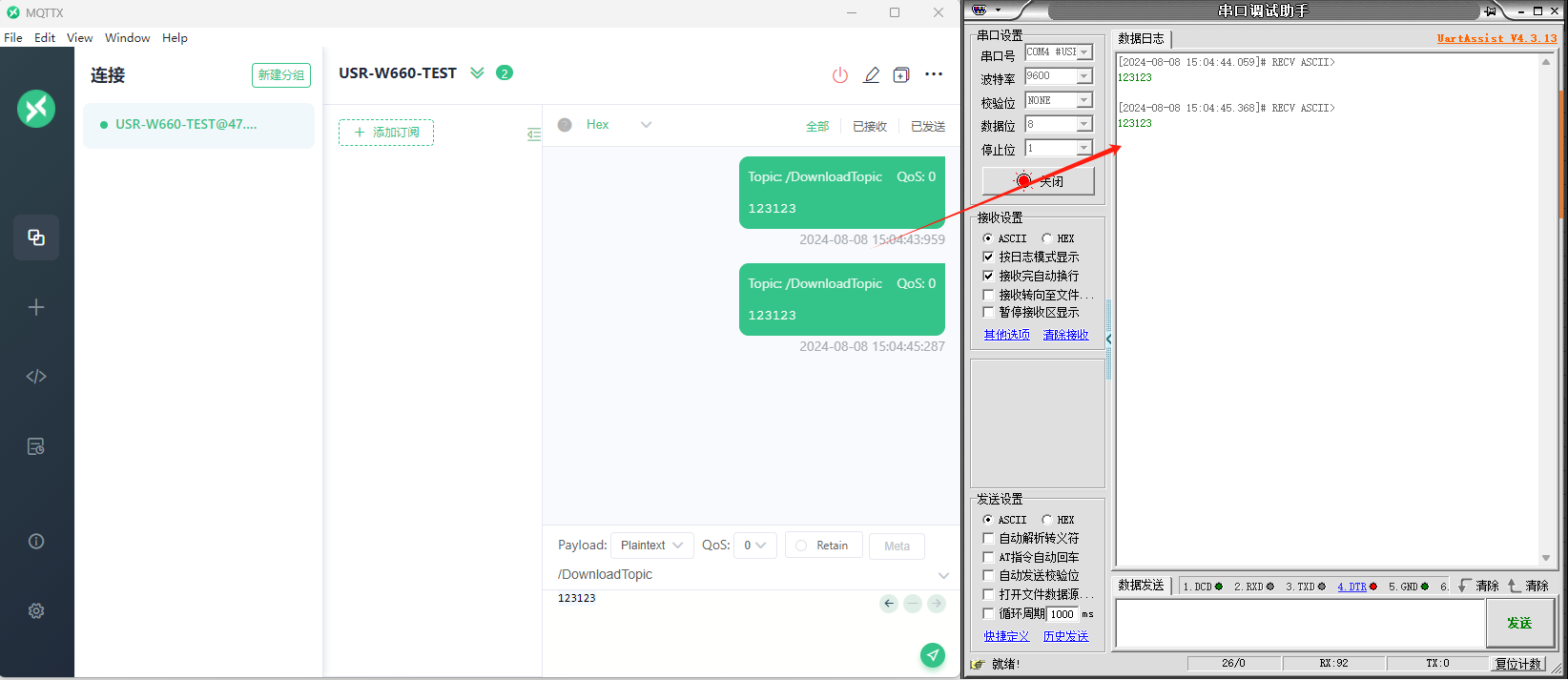

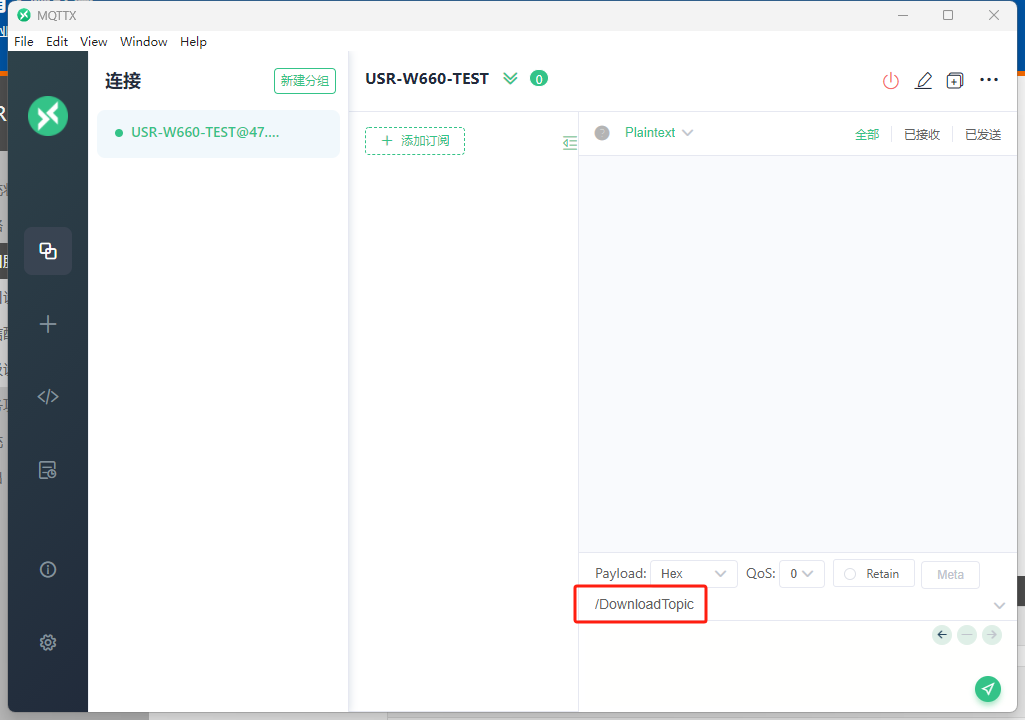

打開一個串口調試助手，引用COM4，MQTTX發送數據，串口調試助手收到數據。

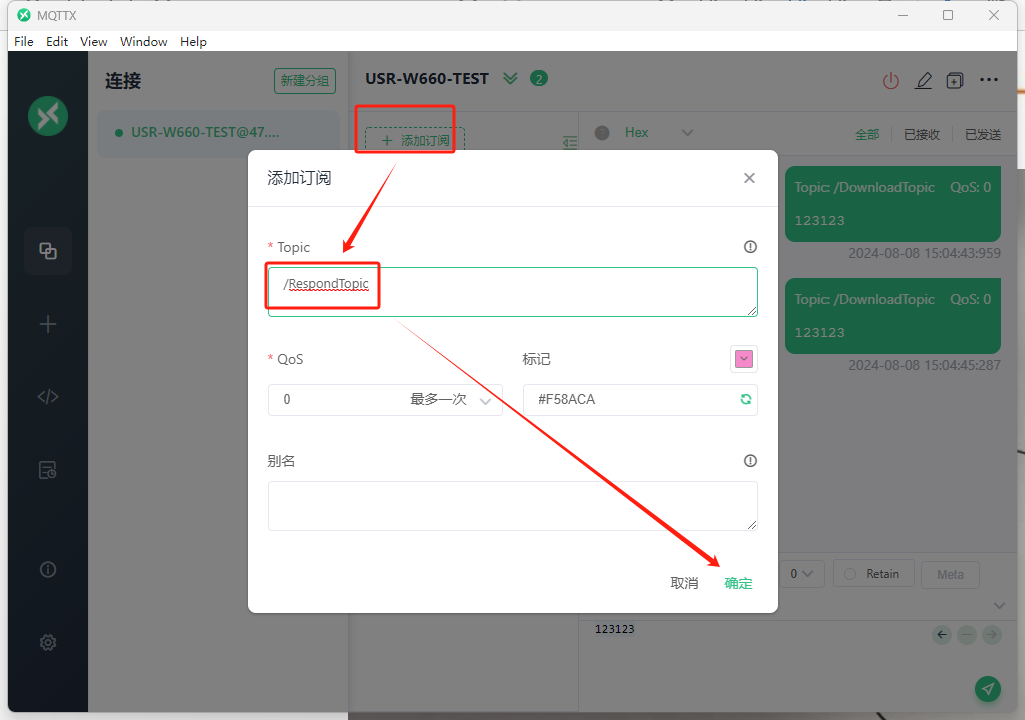

MQTTX添加訂閱主題/RespondTopic

串口發送數據，MQTTX軟件收到數據。

編寫人：尹叢欣 編寫日期：2024-08-08

審核人：尹叢欣 審核日期：2024-08-12

訂正版本：V1.0 訂正內容：初稿
