USR-K5上云和虛擬串口軟件（V5版本）一對一通訊示例

一、資料下載

USR-K5官網資料：http://imbacareer.com.cn/Product/20.html

USR-K5設置軟件：http://imbacareer.com.cn/Download/257.html

有人虛擬串口軟件(有人云版) V5.0.1：http://imbacareer.com.cn/Download/924.html

網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-K5模塊1個

3.3V直流穩壓電源1個

USB-TTL串口線 1條

筆記本電腦 1臺

可以上外網的路由器 1個

2、硬件連接

USR-K5的TTL串口接USB-TTL串口線到電腦USB口，網線和電腦直連，電腦設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1，構成局域網，然后產品接3.3V直流穩壓電源上電。

電腦關閉防火墻，禁用其他網卡。

電腦提前下載打開M0設置軟件和網絡調試助手。

3、查看端口號

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-K5的USB-TTL串口線COM口號。

三、有人云參數設置

1、登錄有人云賬號

imbacareer.com.cn 點擊有人云跳轉到登錄頁面。

2、添加有人產品

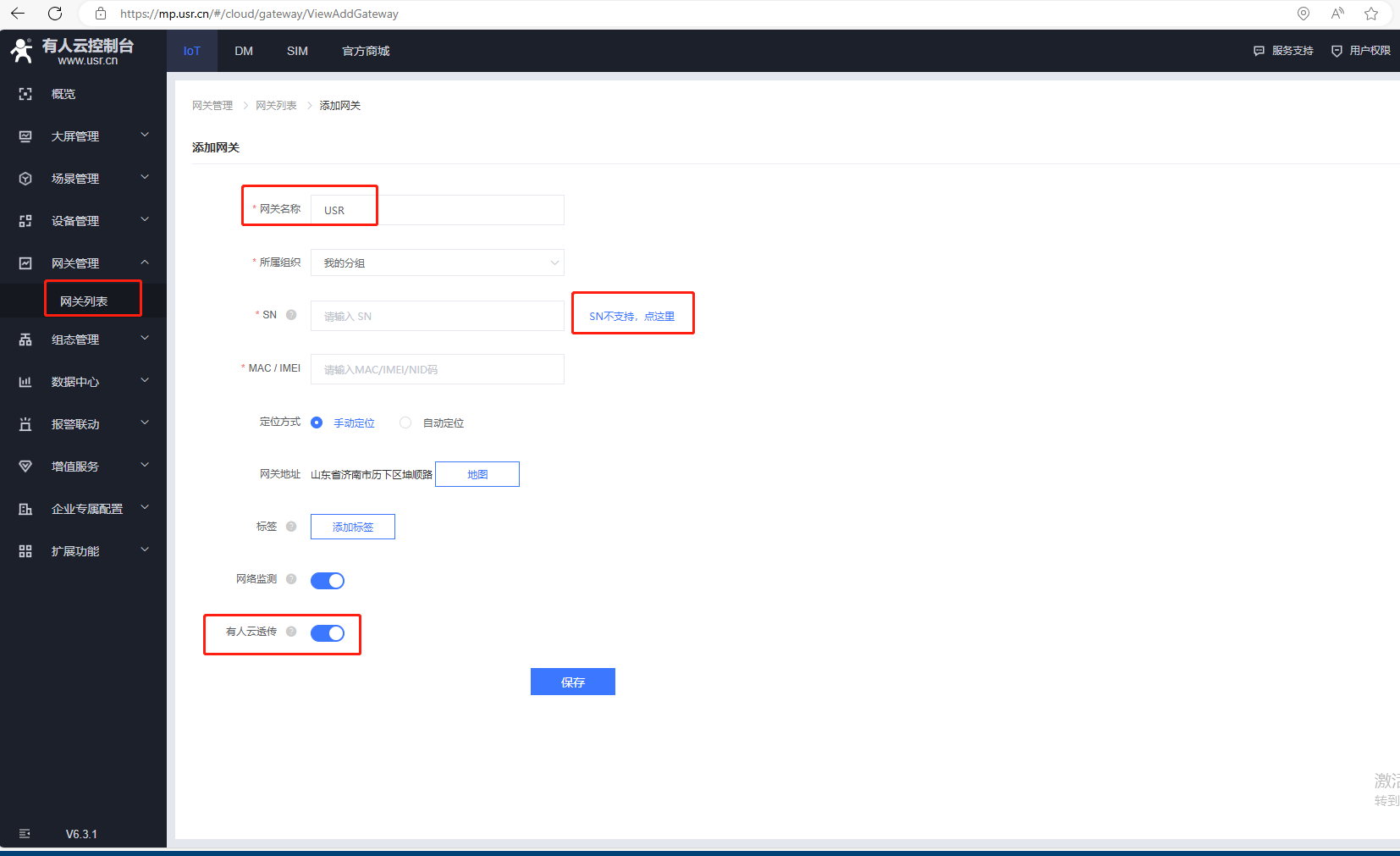

（1）點擊網關管理，網關列表，點擊添加，點擊單個添加。

（2）選擇不支持SN上云，就點擊SN不支持，點這里，用自動生成的ID方式上云，在有人云上添加設備，勾選有人云透?jìng)鳌?/p>

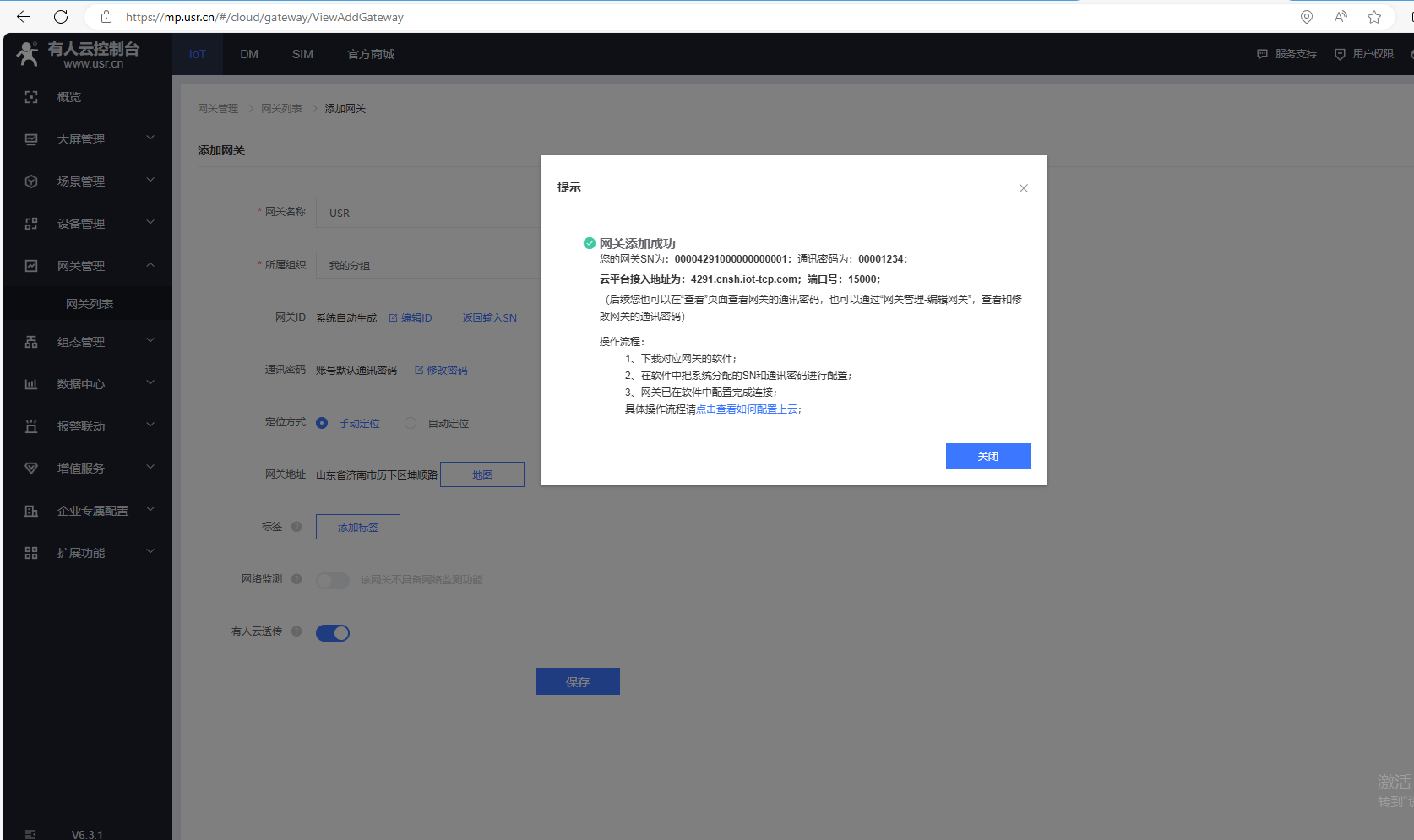

網關添加成功
您的網關SN為： 00004291000000000001； 通訊密碼為： 00001234；
云平臺接入地址為： 4291.cnsh.iot-tcp.com； 端口號： 15000；
下載對應網關的軟件，在軟件中把系統分配的SN和通訊密碼進行配置。

四、配置USR-K5有人云參數

1、局域網搜索USR-K5 IP

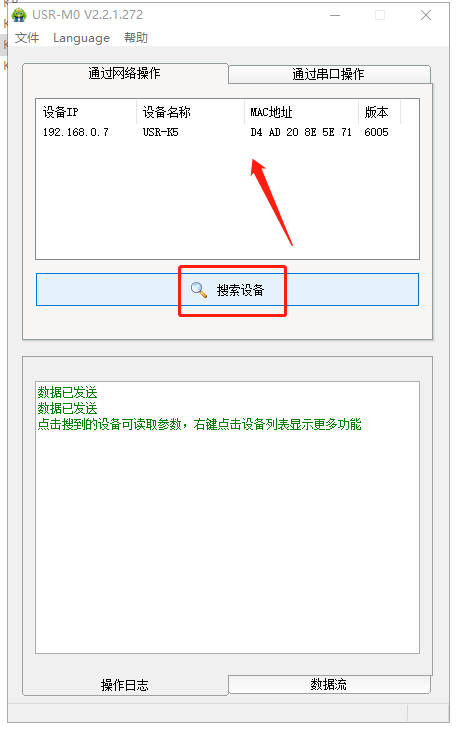

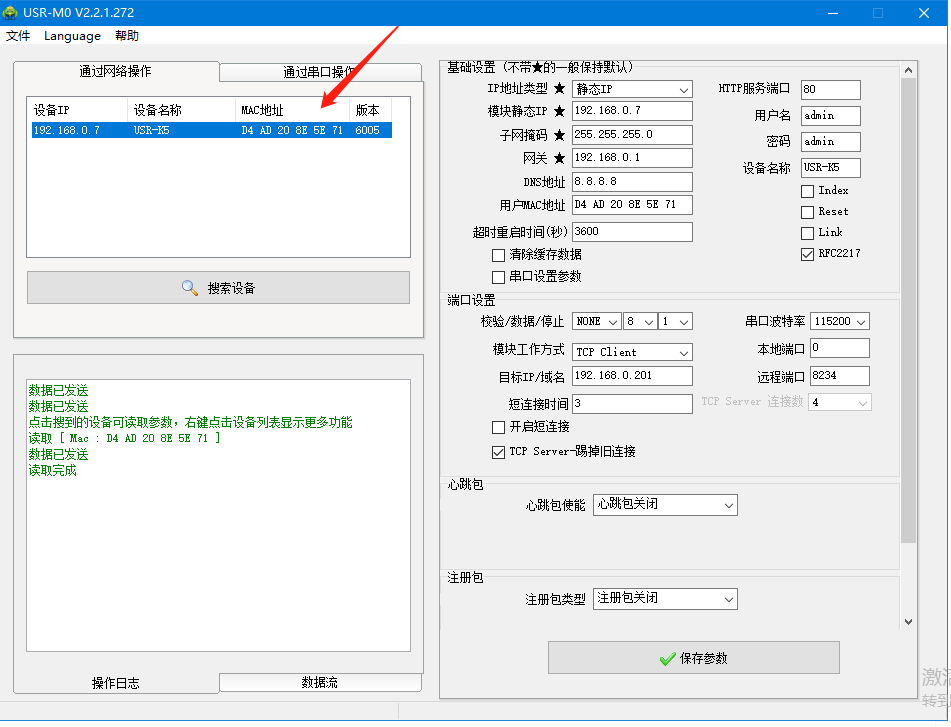

USR-K5和電腦網線直連，打開M0軟件，搜到USR-K5的IP。

2、點擊USR-K5 IP

3、設置參數

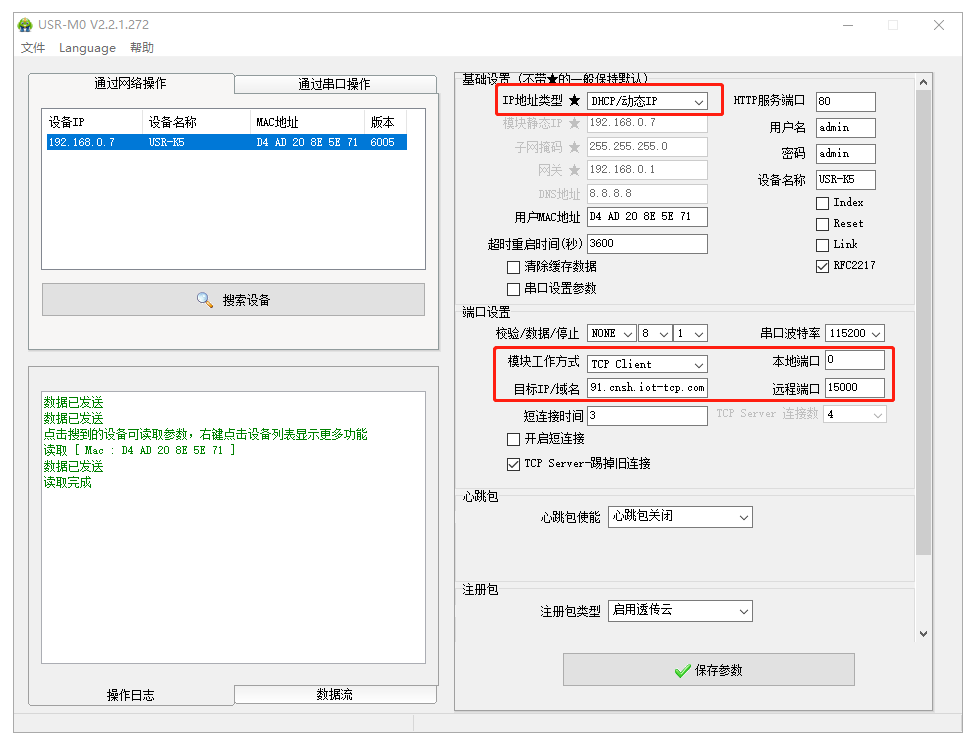

（1）IP地址類型選擇DHCP

（2）端口設置，串口參數默認波特率，實際應用設置和串口設備一致的串口參數。模塊工作方式TCP Client，目標IP域名填4291.cnsh.iot-tcp.com，遠程端口填15000

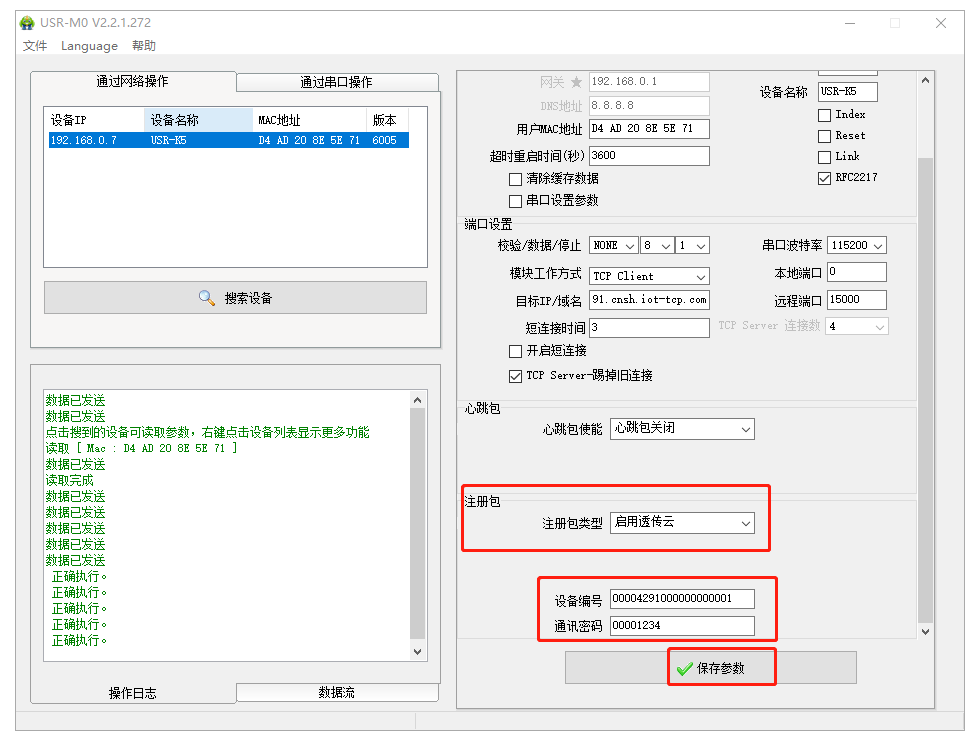

（3）注冊包設置，注冊包類型選擇啟用透?jìng)髟?，設備編碼：00004291000000000001，通訊密碼00001234。

（4）點擊保存參數。

4、設置完參數，USR-K5網線連接可以上外網的路由器LAN口，有人云設備在線

五、創建虛擬串口

1、電腦下載并安裝有人公司虛擬串口軟件V5.0.1版本

下載安裝之前，需要關閉防火墻。

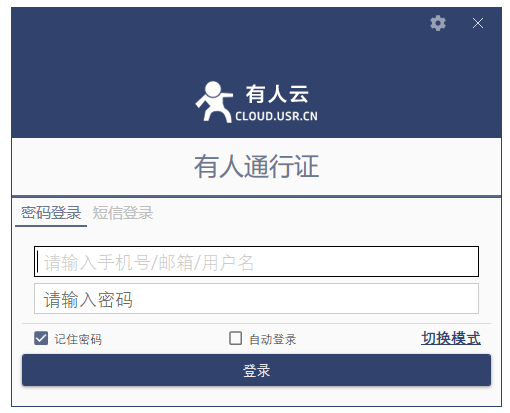

2、打開虛擬串口軟件（V5版本），點擊登錄，輸入個人的有人云賬號和密碼，登錄。

3、創建虛擬串口

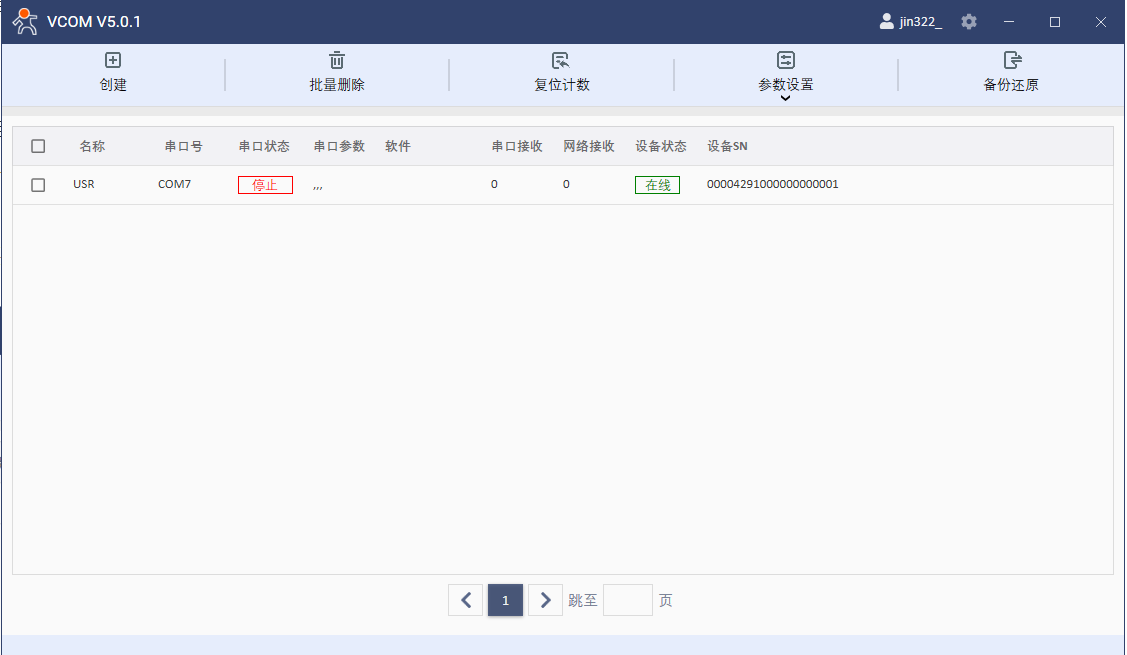

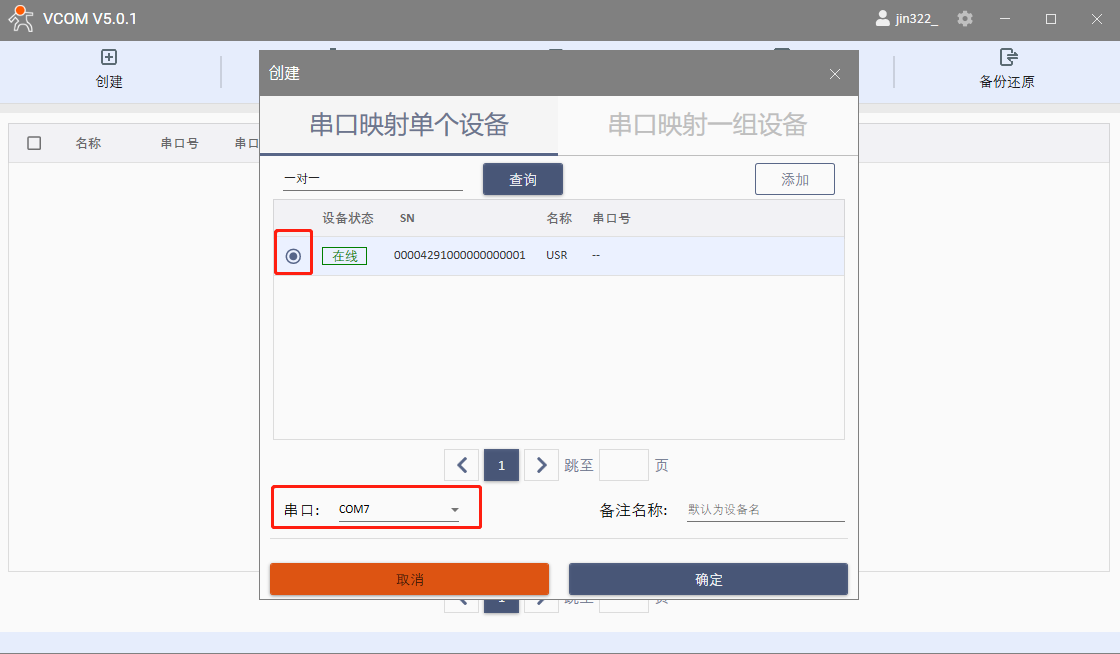

選擇串口映射單個設備，勾選在線的有人產品USR，用空閑的COM7作為虛擬串口的COM口號，點擊確定。

添加完，串口狀態是停止。

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看新建的虛擬串口COM7。

六、通訊測試

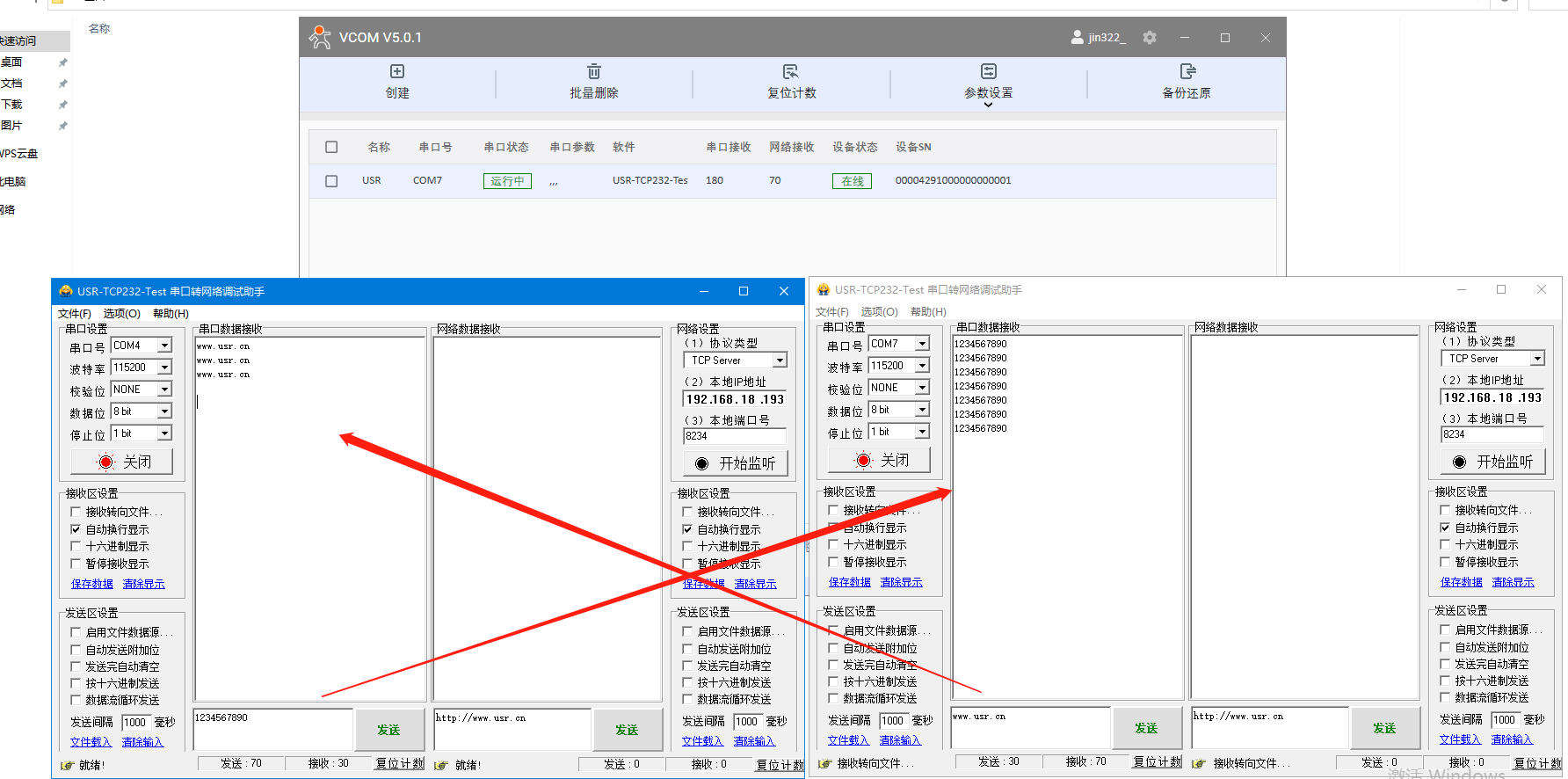

1、打開2個串口助手，分別用有人產品實際USB串口COM4打開串口，另一個串口助手用虛擬串口COM7打開串口。

2、實際串口和虛擬串口之間測試數據通訊。

編寫人：金志方 編寫日期：2024-08-08

審核人：金志方 審核日期：2024-08-08

訂正版本：V1.0 訂正內容：初稿
