USR-G771（輕邊緣）UDP連接遠程服務器示例

一、資料下載

USR-G771&G780s使用說明書（輕邊緣）鏈接：http://imbacareer.com.cn/Download/1435.html

USR-G771&G780s標準AT指令集（輕邊緣）鏈接：http://imbacareer.com.cn/Download/1437.html

USR-CAT1 設置軟件(輕邊緣）鏈接：http://imbacareer.com.cn/Download/1438.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-G771 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

USR-G771 的485串口接USB-RS485串口線到電腦USB口，然后產品接12V電源適配器上電。

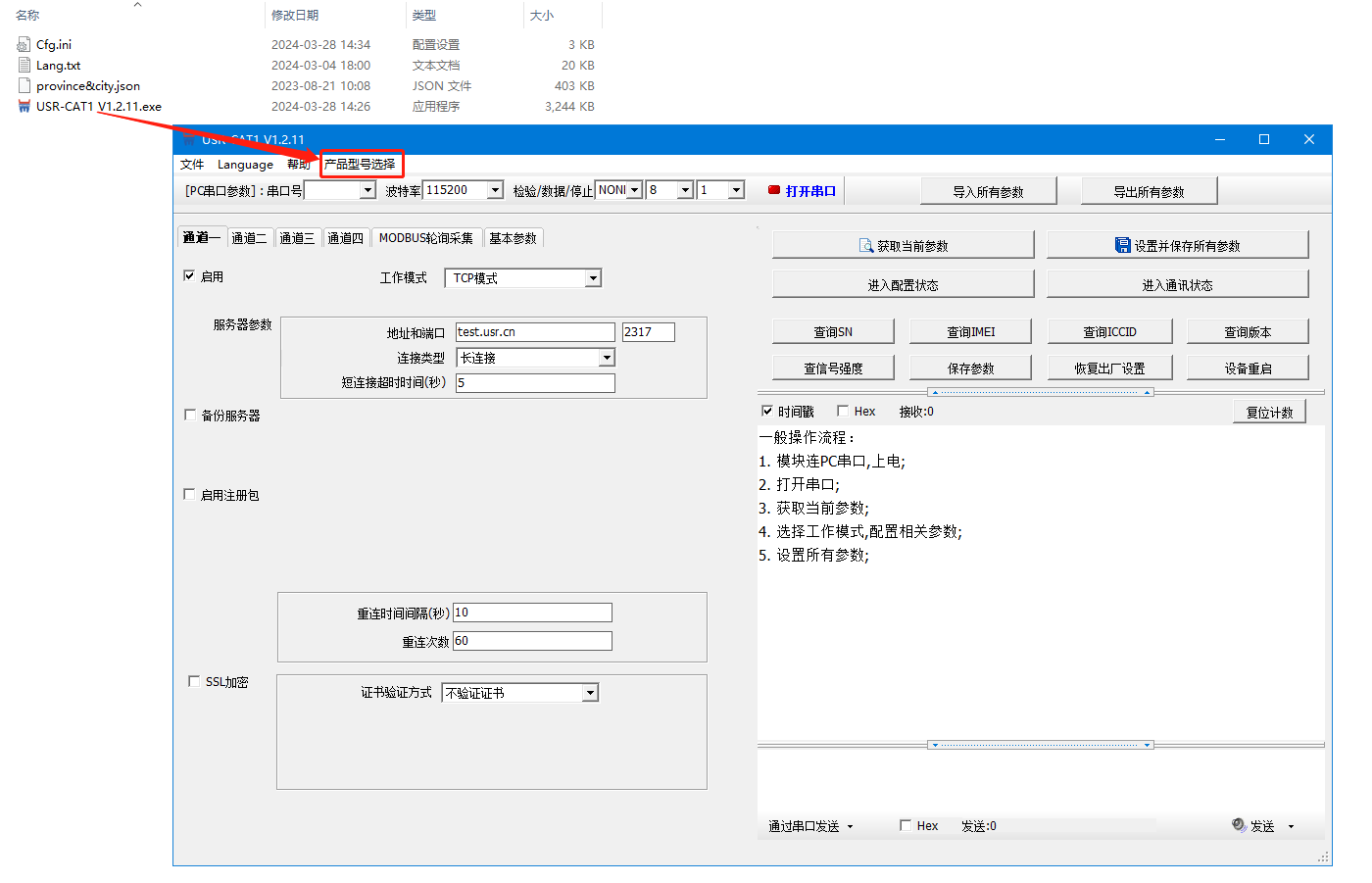

電腦下載并打開 USR-CAT1 設置軟件(輕邊緣）。

3、查看端口號

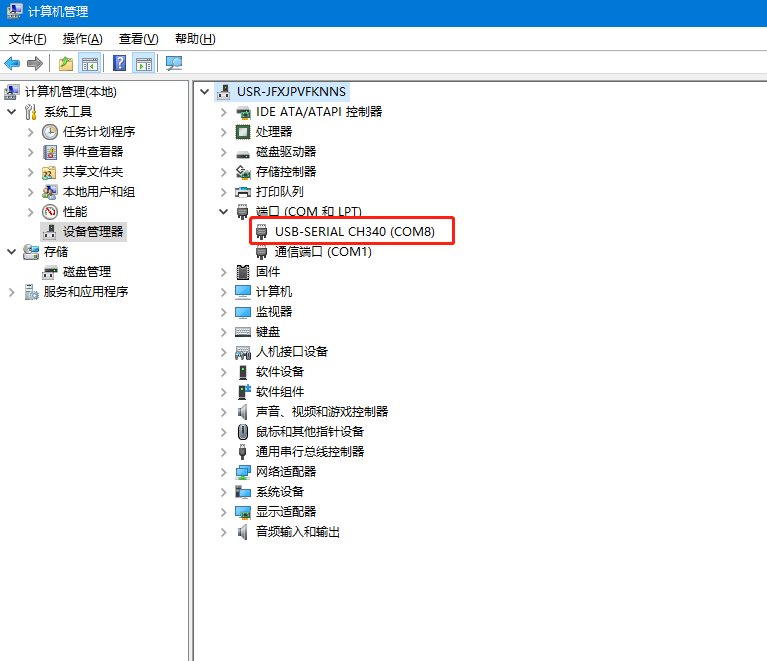

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-G771的USB-RS485串口線COM口號，COM8。

三、USR-G771參數設置

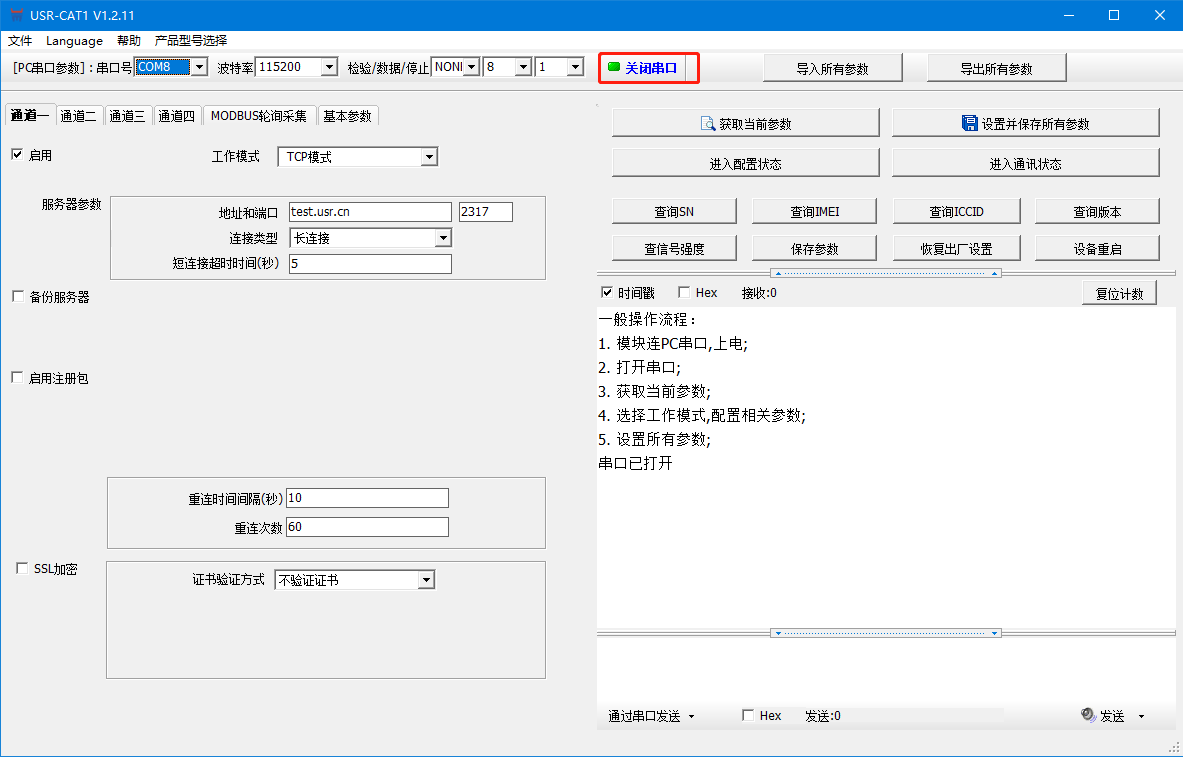

1、打開USR-CAT1設置軟件，在產品型號選擇中點選“USR-G771”，打開usb com 8口，G771默認串口波特率115200，NONE校驗位，數據位8，停止位1，點擊打開串口。

2、點擊進入配置狀態

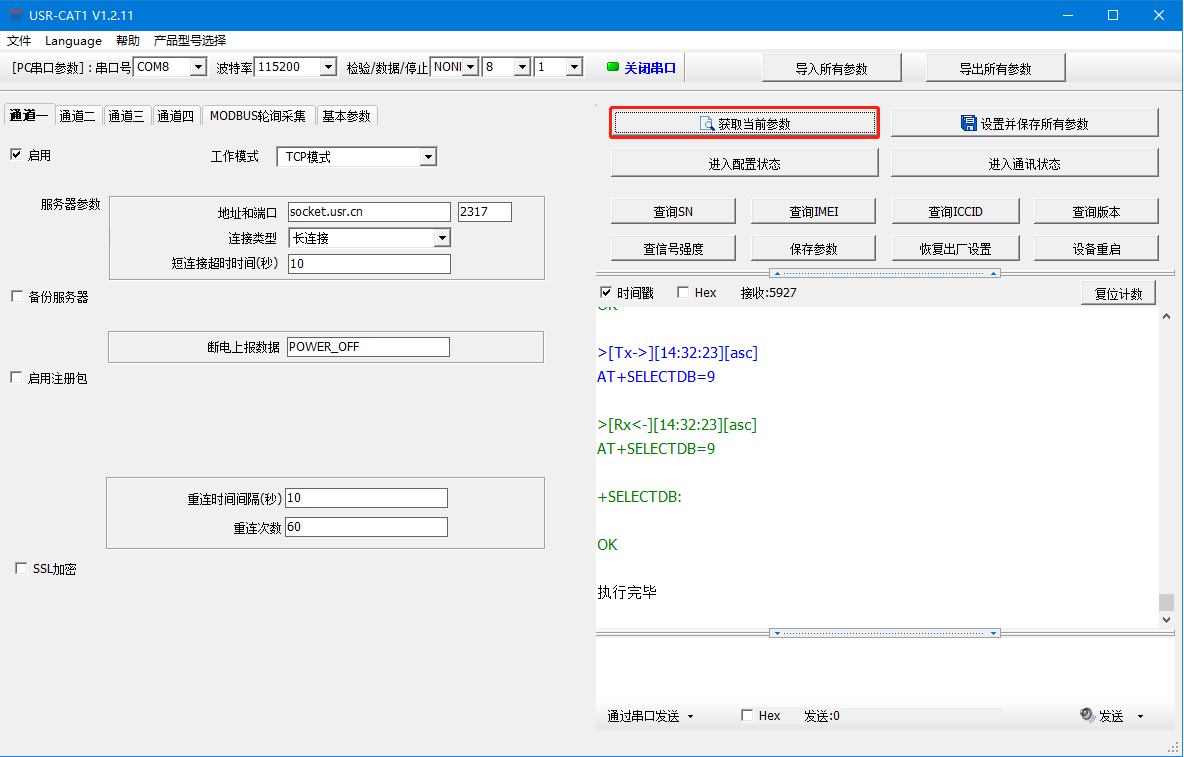

3、點擊獲取當前參數。

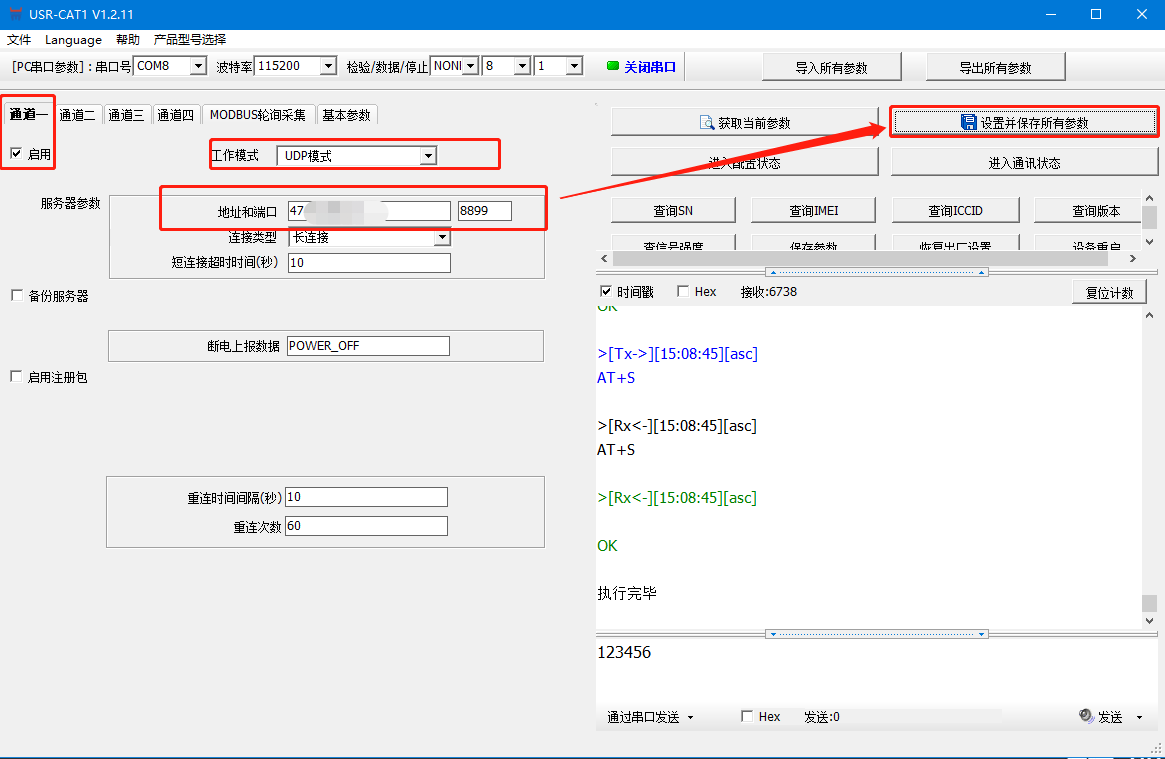

4、配置通道一參數

通道一：

工作模式：UDP模式

服務器參數，地址和端口：填寫要連接的遠程服務器地址和端口

連接類型：長連接

點擊設置并保存所有參數

四、通訊測試

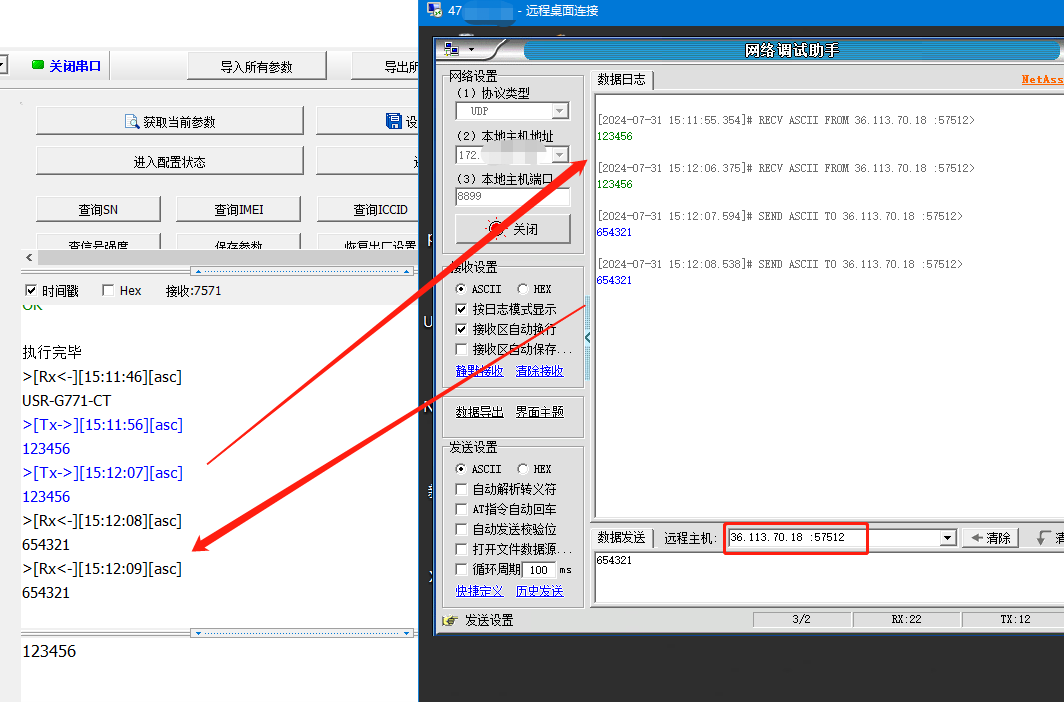

1、登錄遠程服務器，串口與服務器之間互發數據正常。

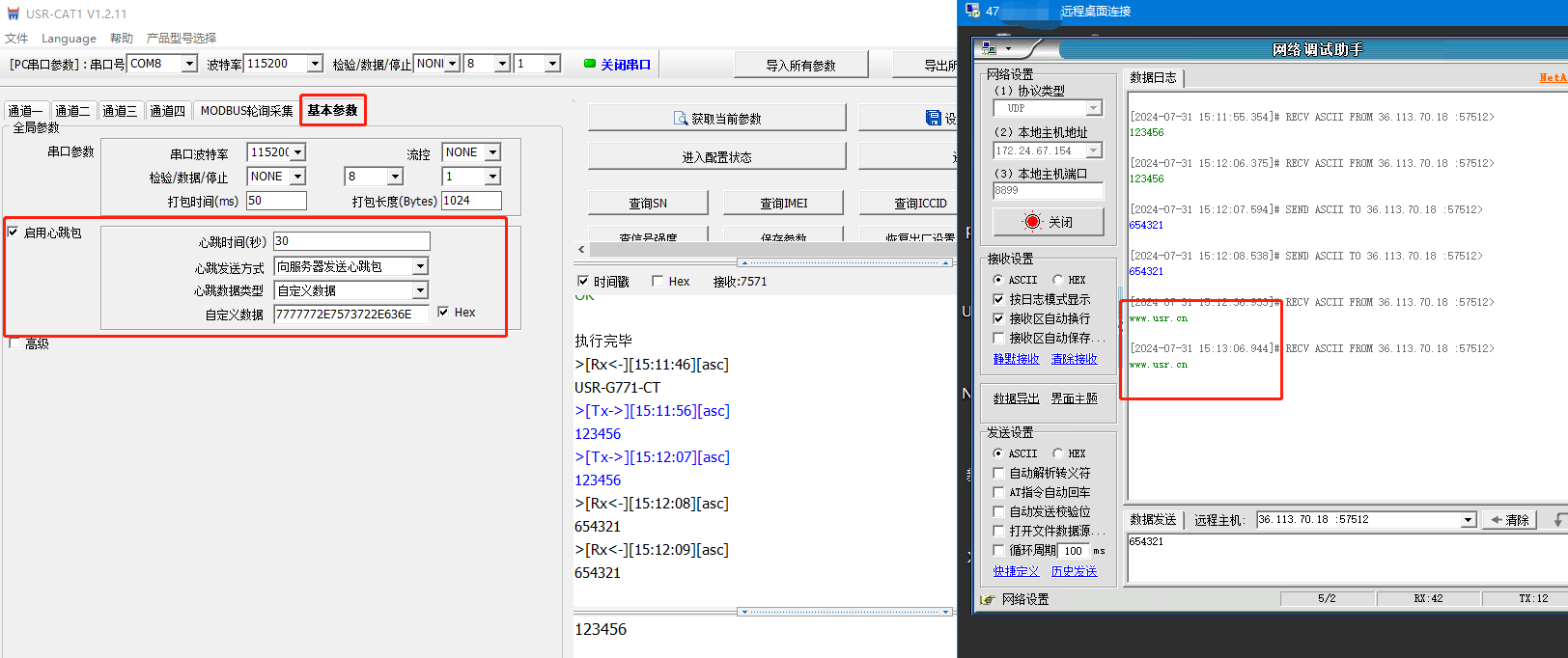

1. G771默認開啟心跳包功能，心跳包數據為HEX數據“7777772E7573722E636E”對于ASCII為“imbacareer.com.cn”,若是不需要注冊包功能，在配置狀態下在“基本參數”設置中取消勾選“啟用心跳包功能”。

編寫人：孫緒輝 編寫日期：2024-07-31

審核人：金志方 審核日期：2024-07-31

訂正版本：V1.0 訂正內容：初稿
