USR-G806w VLAN劃分應用設置示例

備注：本路由器支持網口的VLAN劃分網段功能，可將多個網口劃分為不同的網段。

（1）默認關閉VLAN劃分，如開啟后，LAN口IP將自動改為192.168.1.1，LAN2改為192.168.2.1以此類推;

（2）WIFI橋接至lan，當有設備連接806的wifi時，設備獲取IP網段和LAN網絡接口同網段;

（3）LAN2和LAN3可任意橋接至lan~lan3網絡接口。

一、資料下載

USR-G806w說明書下載鏈接：http://imbacareer.com.cn/Download/1273.html

USR-G806w規格書下載鏈接：http://imbacareer.com.cn/Download/1286.html

二、硬件連接

1、所需物品

USR-G806w 產品 1臺

12V電源適配器 1個

超五類網線 2根

筆記本電腦 2臺

4G天線

2、硬件連接

USR-G806w 的LAN1用網線直連第一臺電腦網口，上電。設置完VLAN劃分，LAN2用網線直連第二臺電腦網口。

三、USR-G806w參數設置

1、登陸USR-G806w網頁

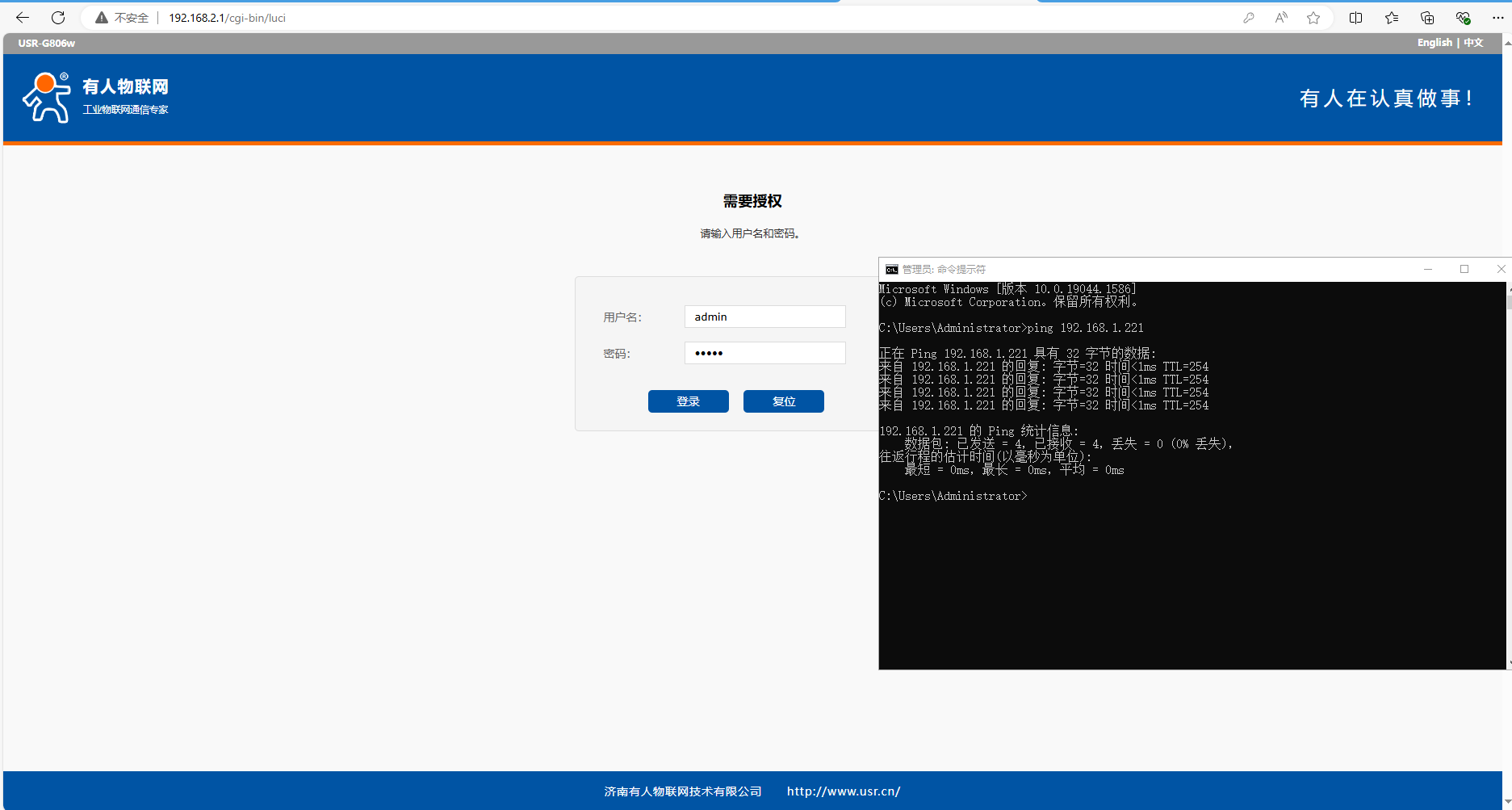

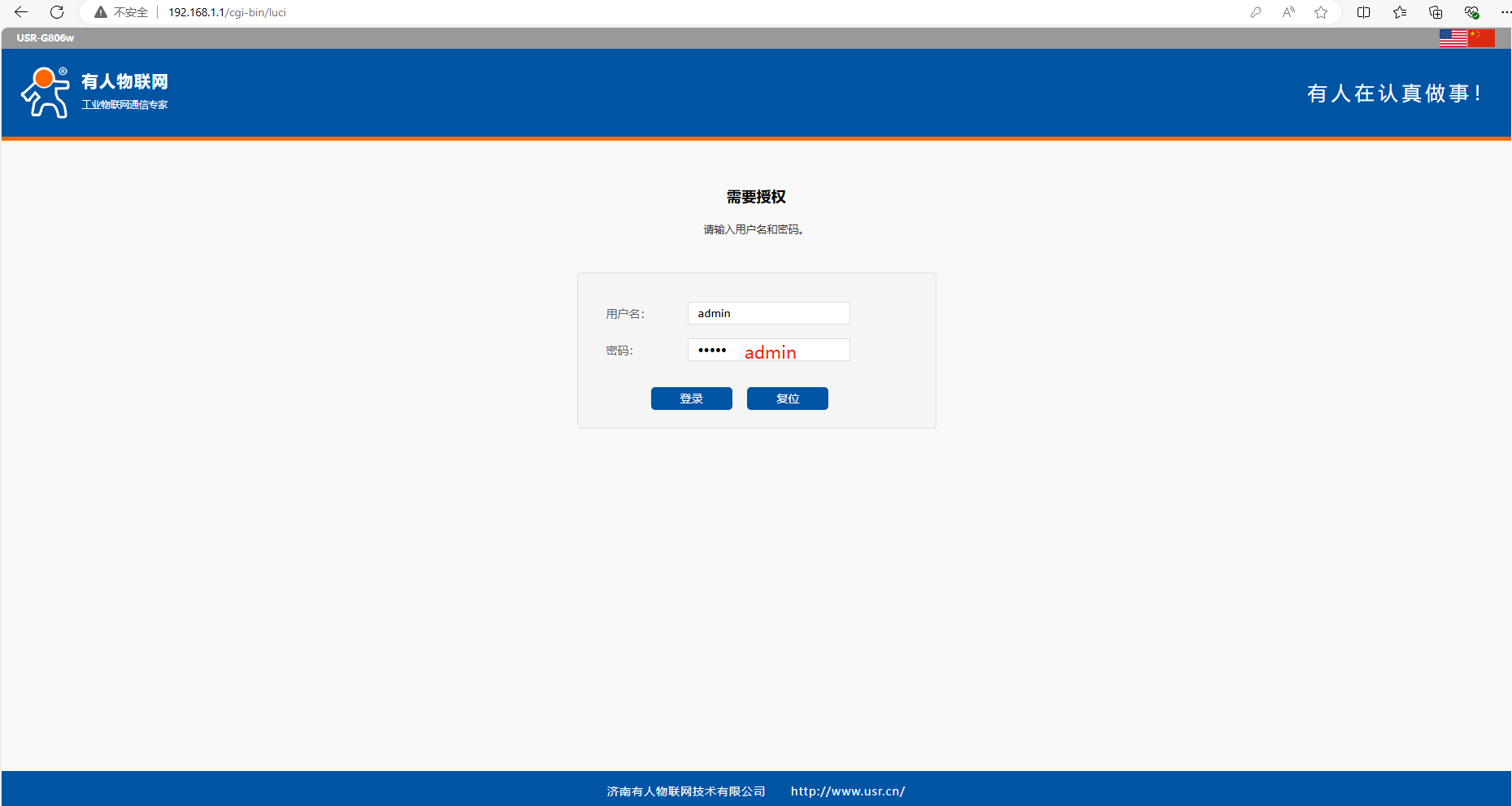

第一臺電腦的網口用網線連接USR-G806w的LAN1，瀏覽器輸入USR-G806w的IP，192.168.1.1，用戶名和密碼都是admin。

2、網絡--LAN設置

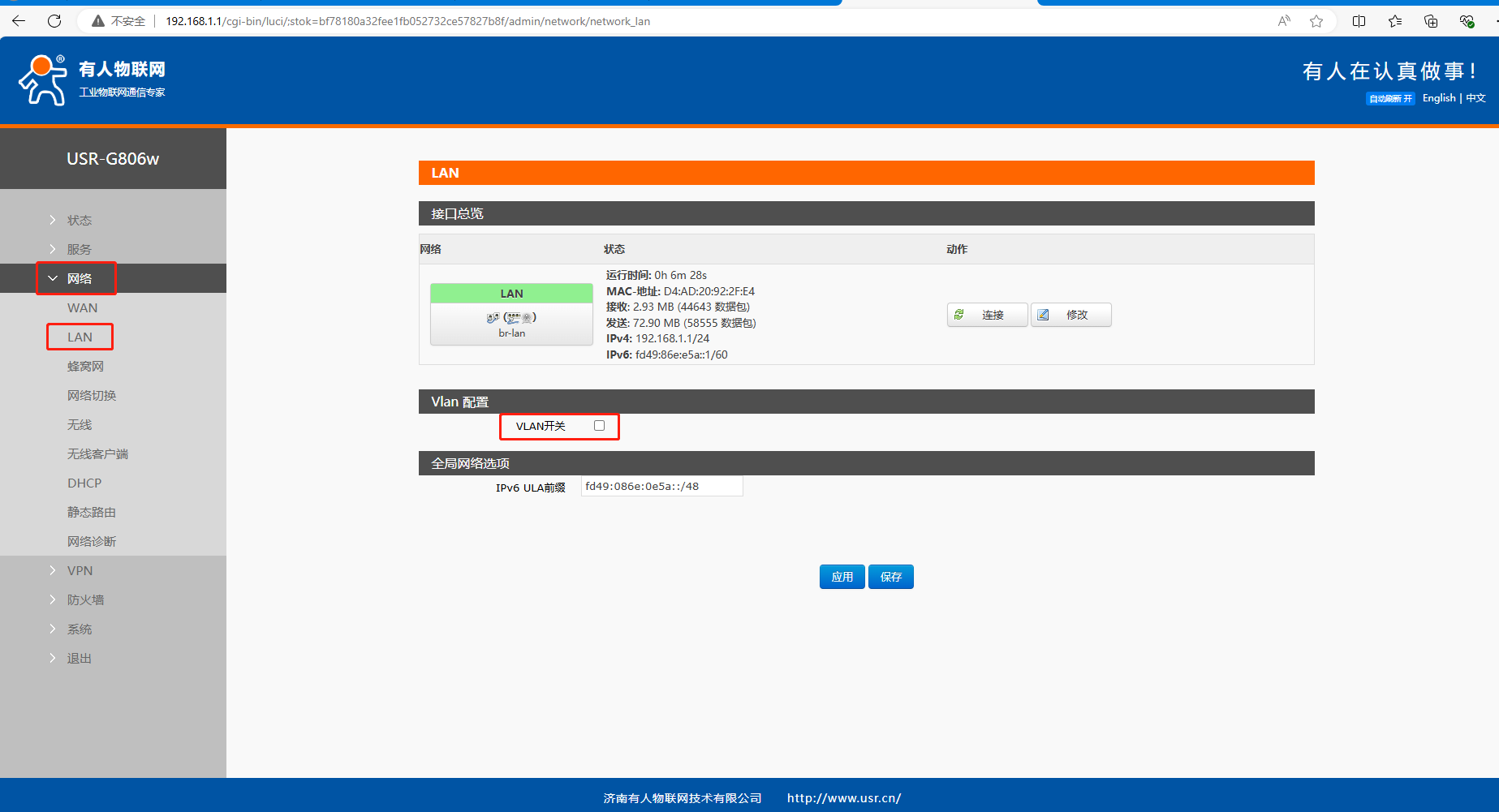

（1）點擊網絡，點擊LAN，在Vlan配置，將VLAN開關勾選，點擊應用，如下圖：

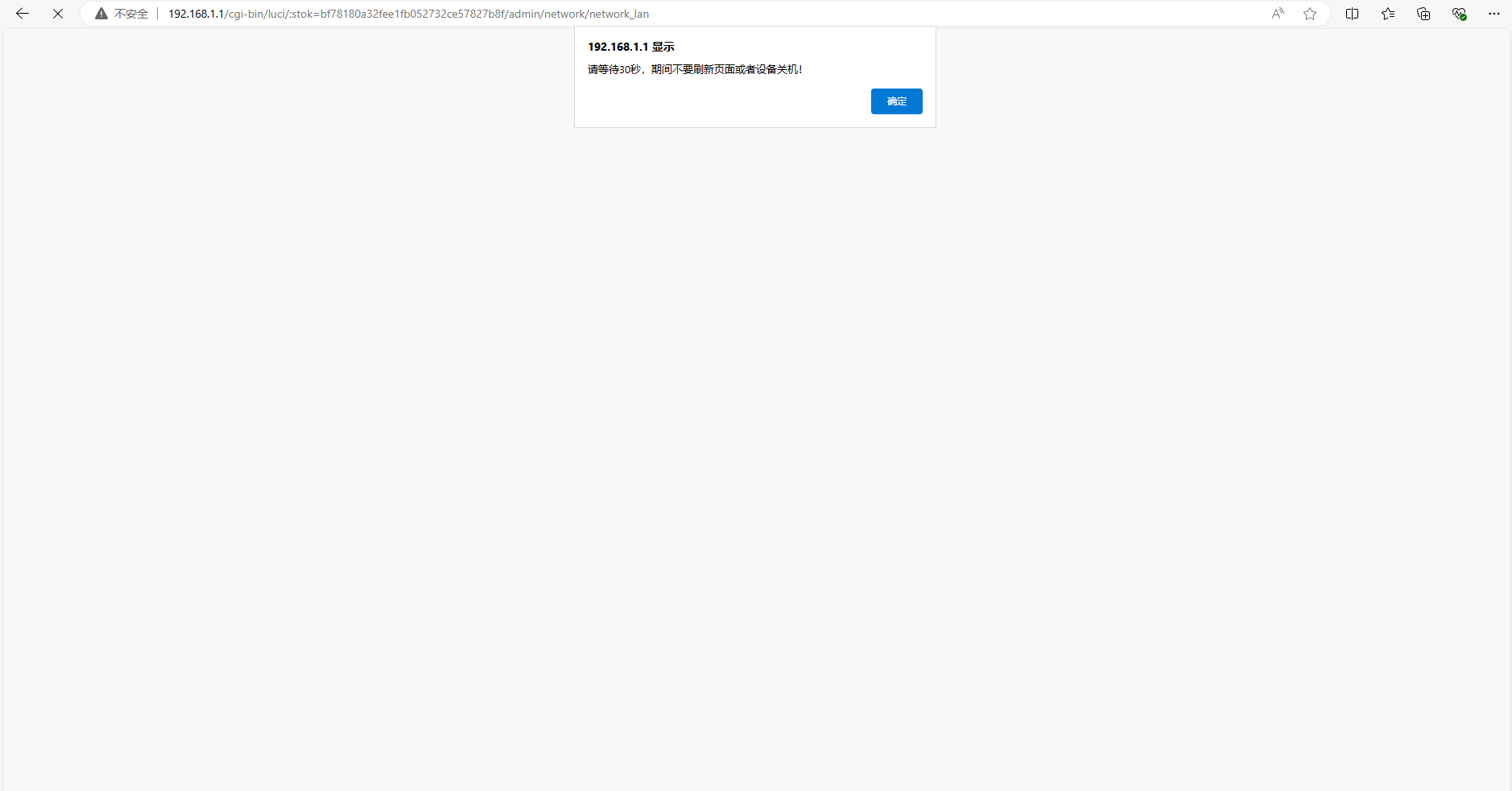

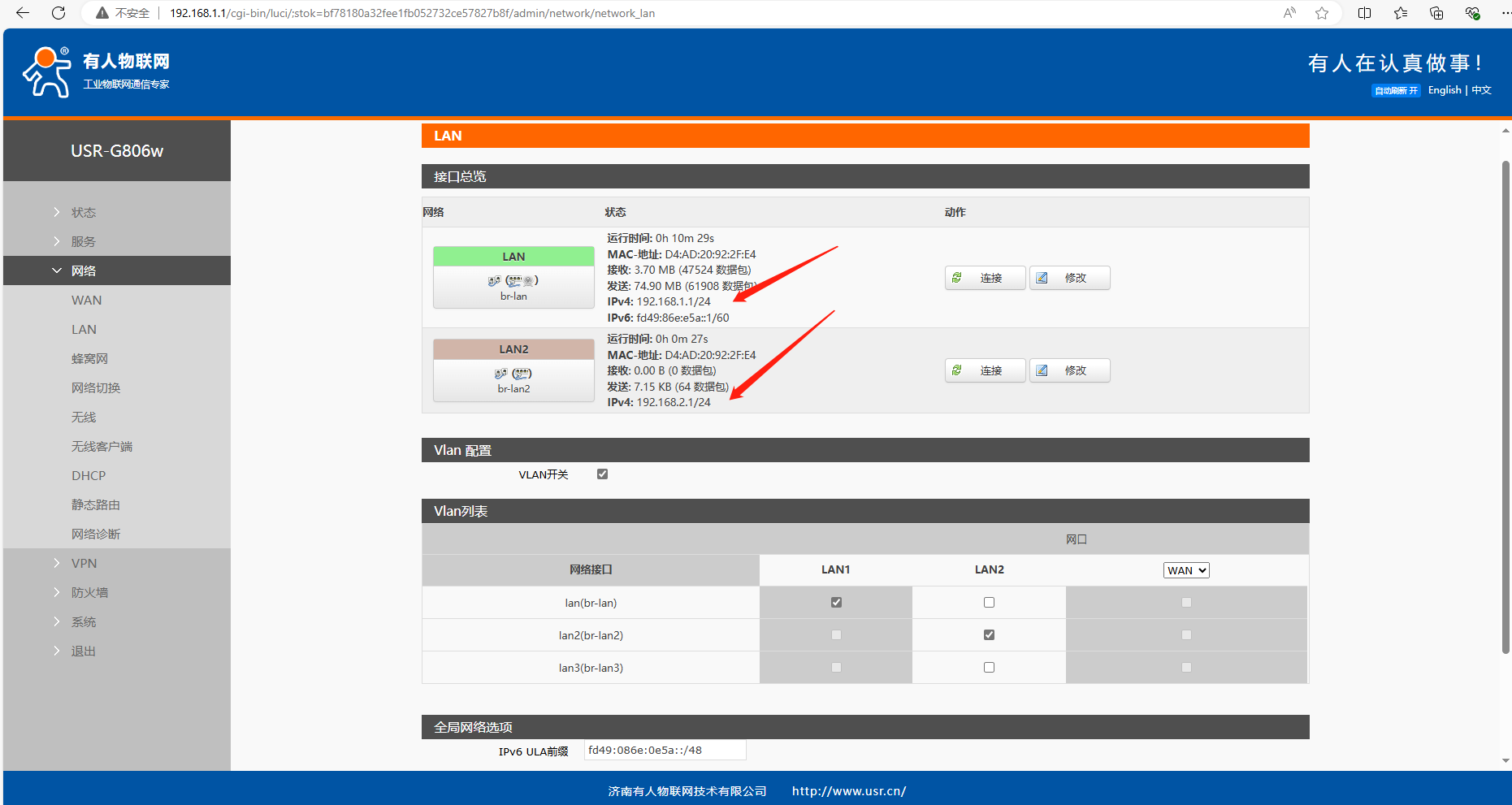

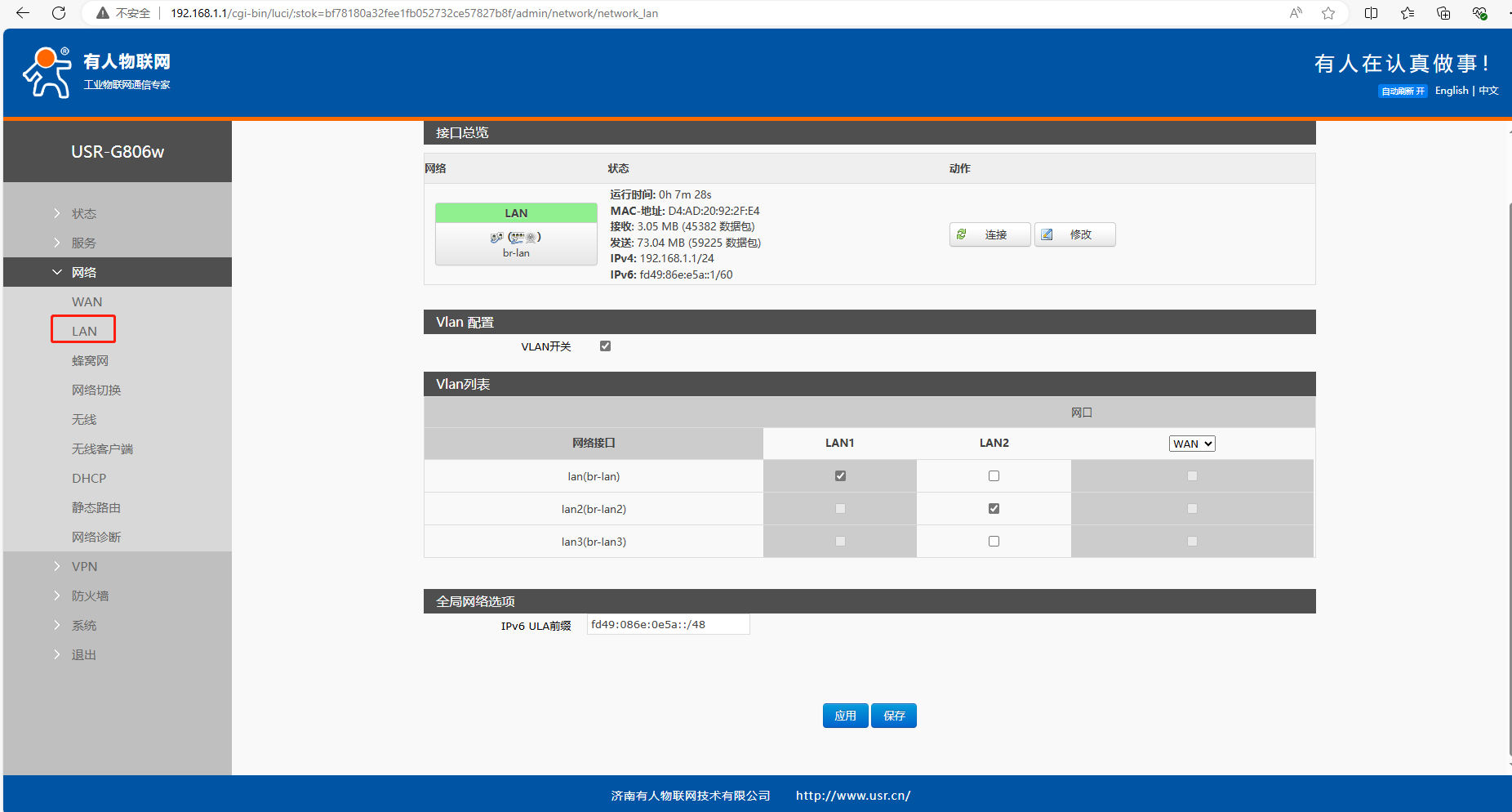

（2）網頁提示等待30秒，期間不要刷新頁面或者設備關機。網頁會自動跳轉到LAN頁面?？梢钥吹絃AN1的網關IP是192.168.1.1，LAN2的網關IP是192.168.2.1。

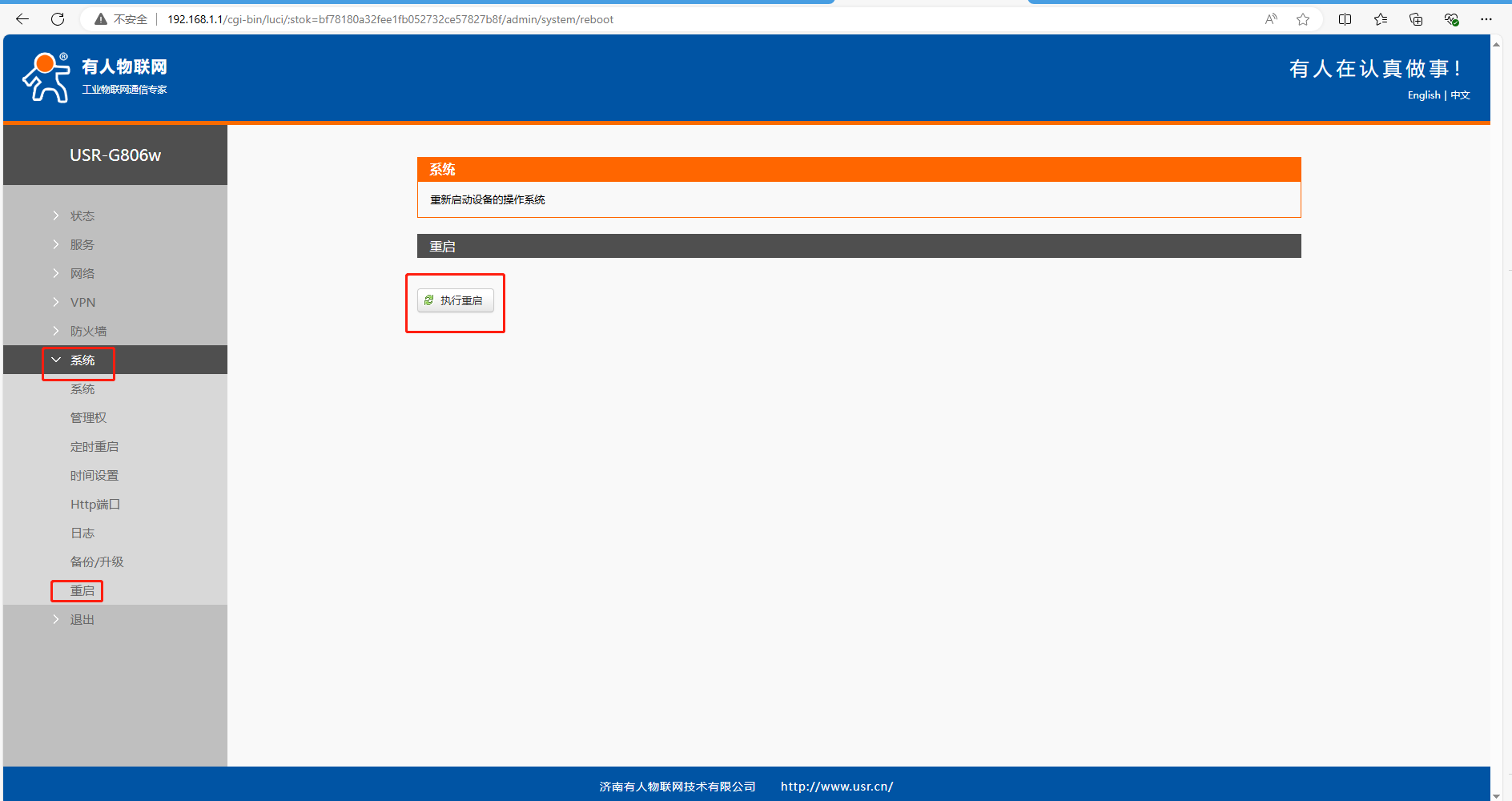

（4）點擊系統，點擊執行重啟。

四、功能驗證

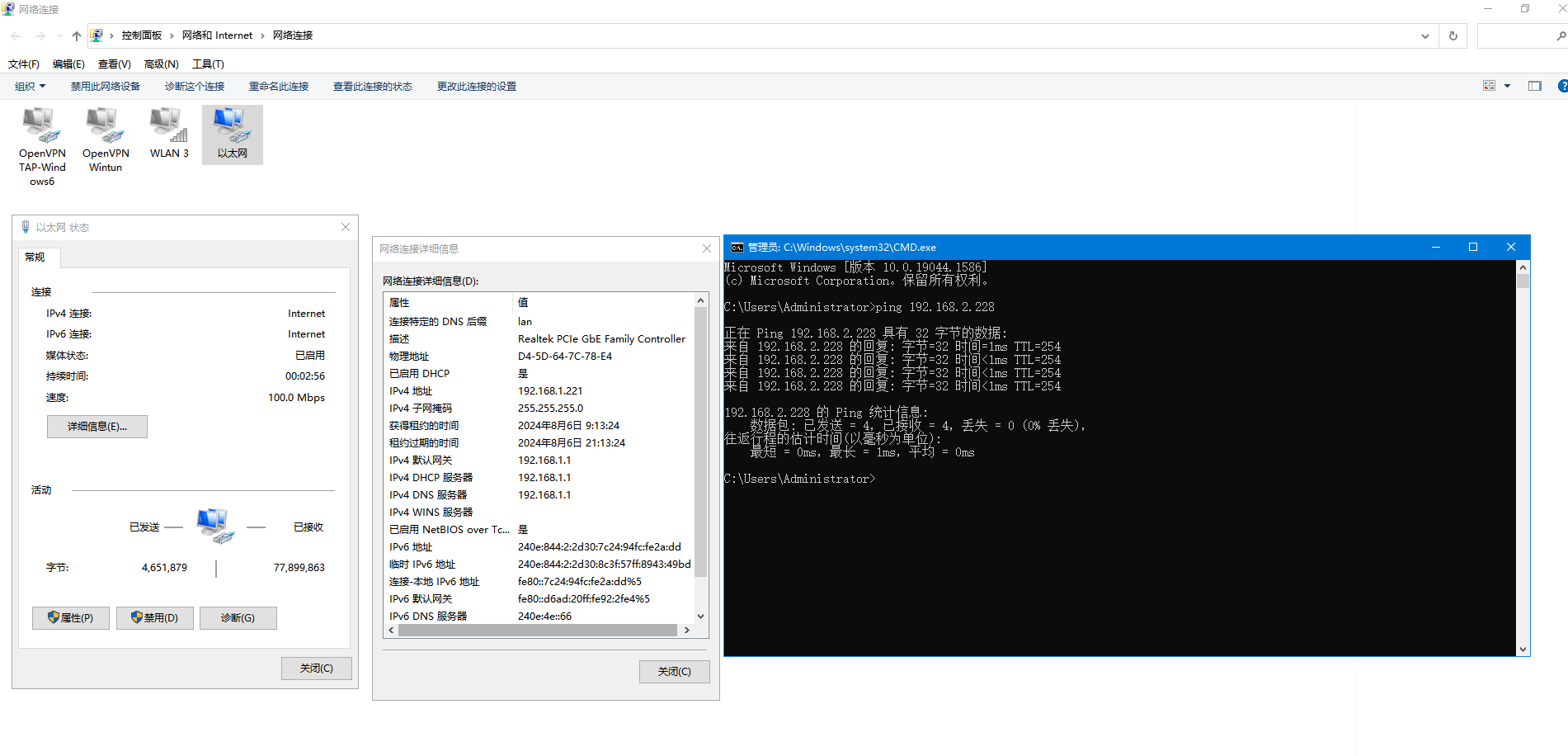

1、第一臺電腦接USR-G806w的LAN1， 電腦獲取的IP是192.168.1.221。第二臺電腦接USR-G806w的LAN2，電腦獲取的IP是192.168.2.228。

2、第一臺電腦去PING第二臺電腦的IP。

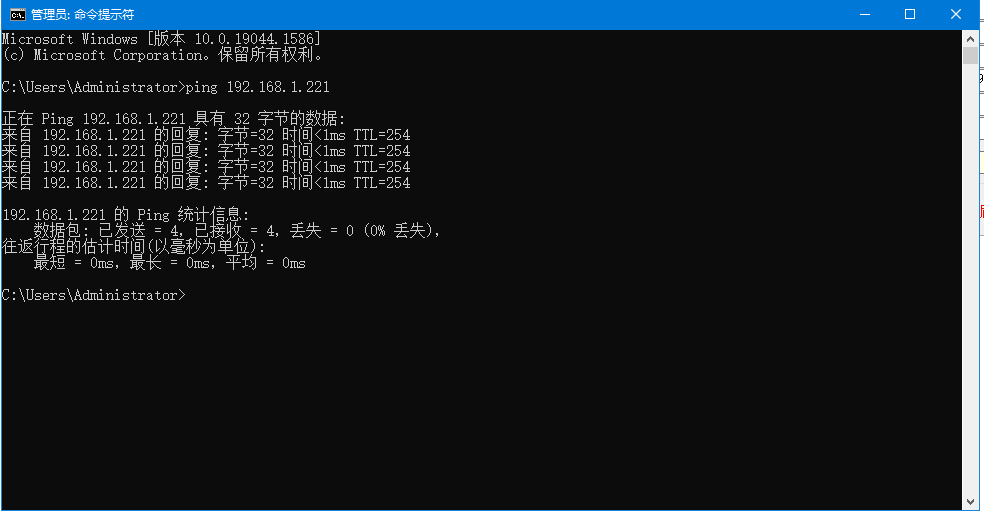

3、第二臺電腦去PING第一臺電腦的IP。

編寫人：金志方 編寫日期：2024-08-06

審核人：金志方 審核日期：2024-08-06

訂正版本：V1.0 訂正內容：初稿
