WH-LTE-7S4 V2 MQTT通信示例
一、資料下載
WH-LTE-7S4 V2 軟件設計手冊http://imbacareer.com.cn/Download/560.html
WH-LTE-7S4 V2設置軟件下載鏈接：http://imbacareer.com.cn/Download/1439.html
WH-LTE-7S4 V2 評估板USR-GPRS232-7X-EVK http://imbacareer.com.cn/Product/125.html
【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html
MQTT軟件，請百度自行下載。
二、硬件連接
1、所需物品
WH-LTE-7S4 V2 產品 1個
USR-GPRS232-7X-EVK評估板 1個
12V端子電源適配器 1個
USB-RS232串口線 1條
筆記本電腦 1臺
2、硬件連接
WH-LTE-7S4 V2底板 的232串口接USB-RS232串口線到電腦USB口，接好4G天線，然后產品接12V端子電源適配器上電。
3、查看端口號

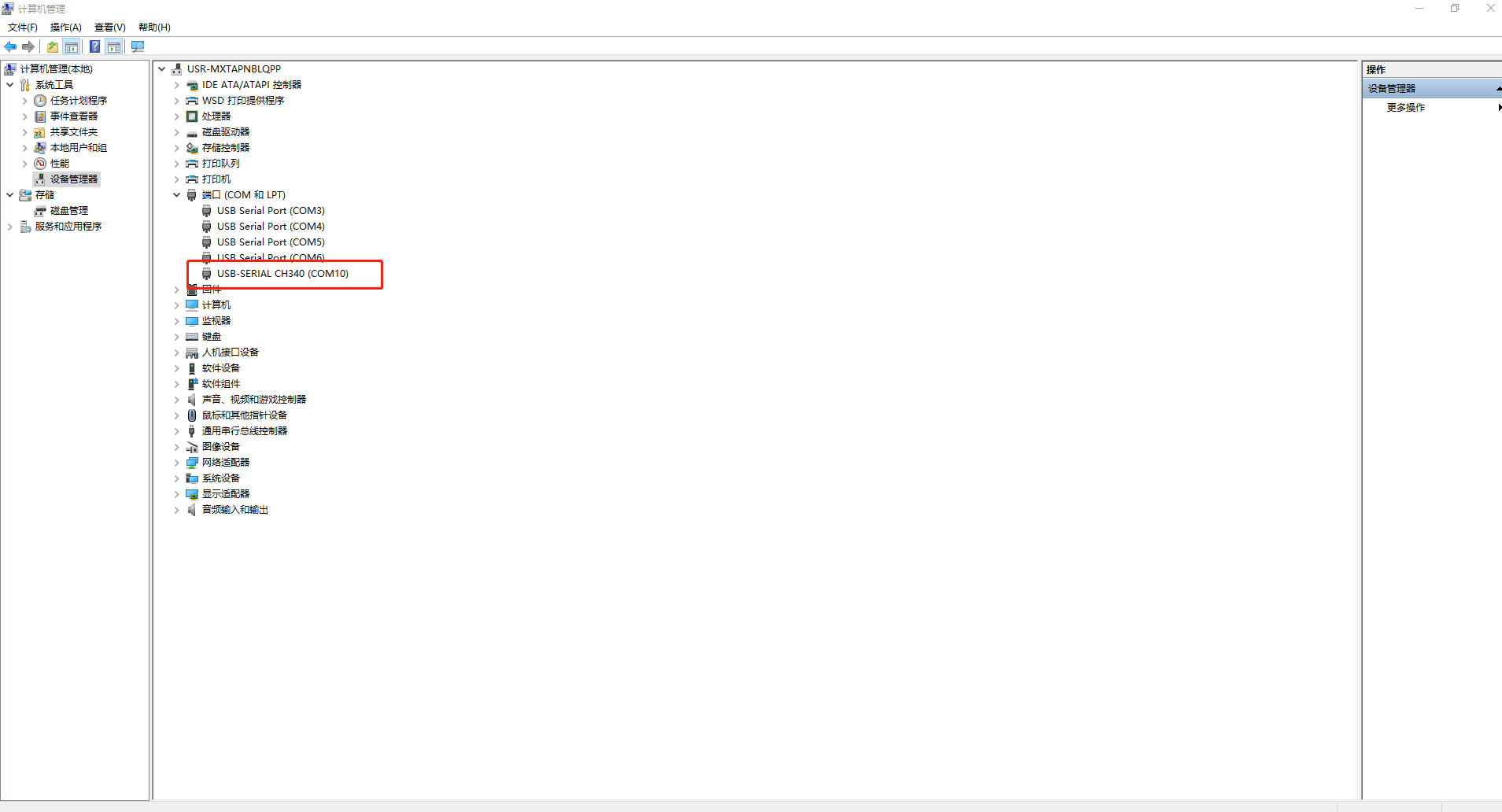

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接WH-LTE-7S4 V2的USB-RS232串口線COM口號，COM10。
三、WH-LTE-7S4 V2參數設置

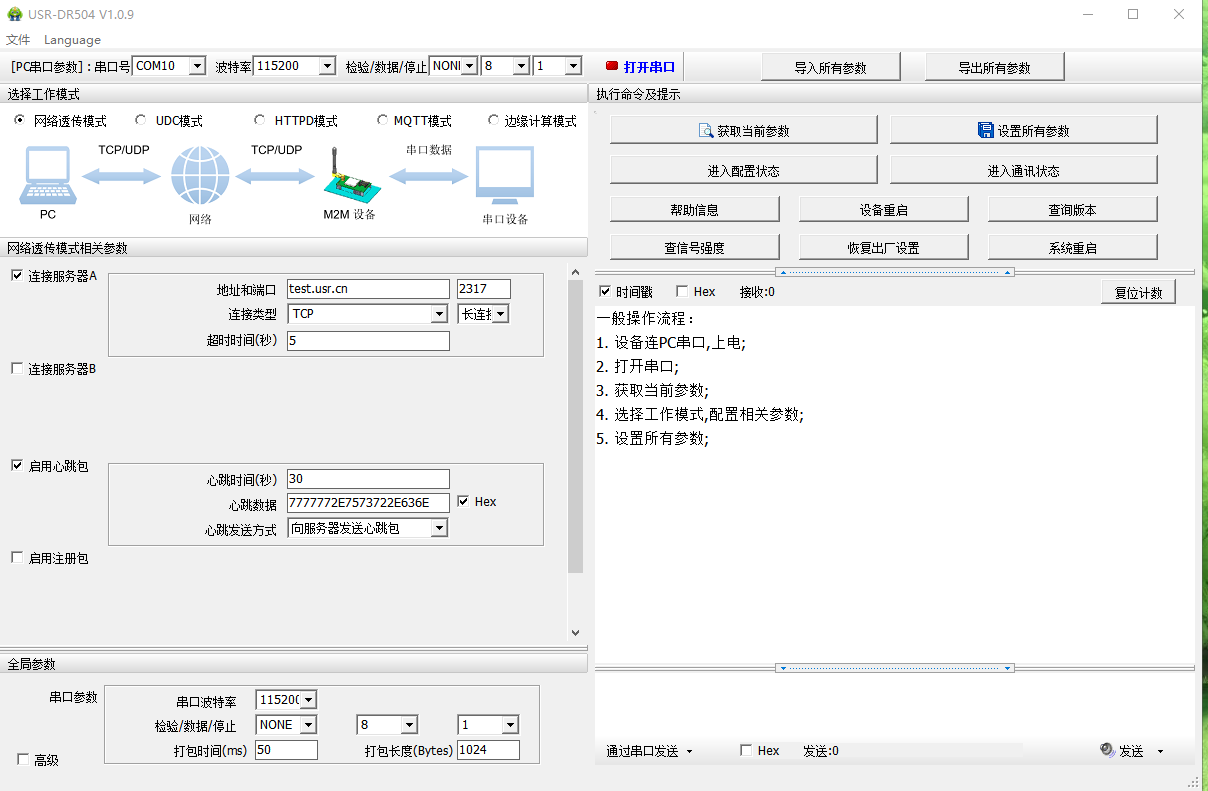

1、打開WH-LTE-7S4 V2設置軟件

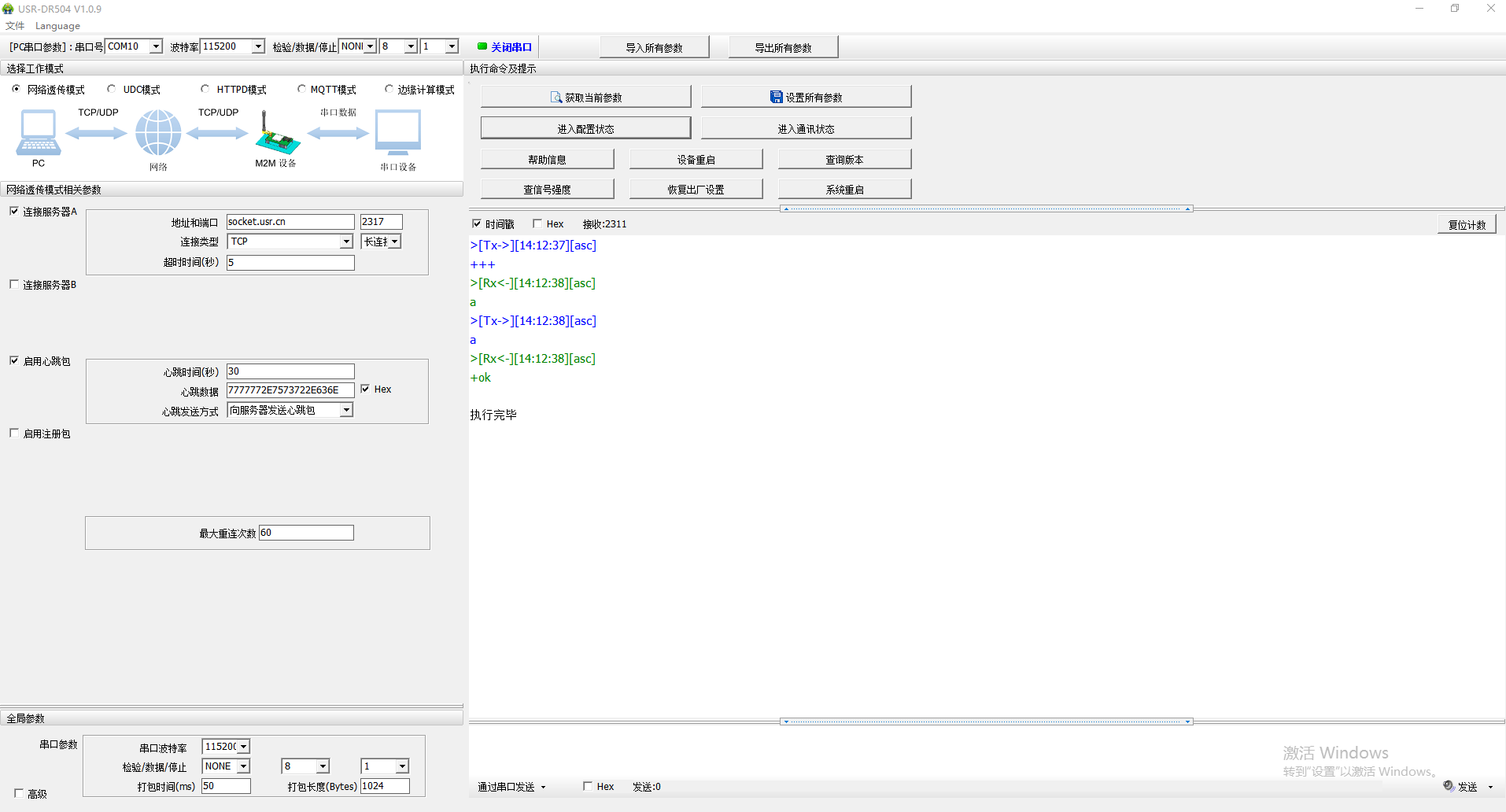

2、打開串口，點擊進入配置狀態

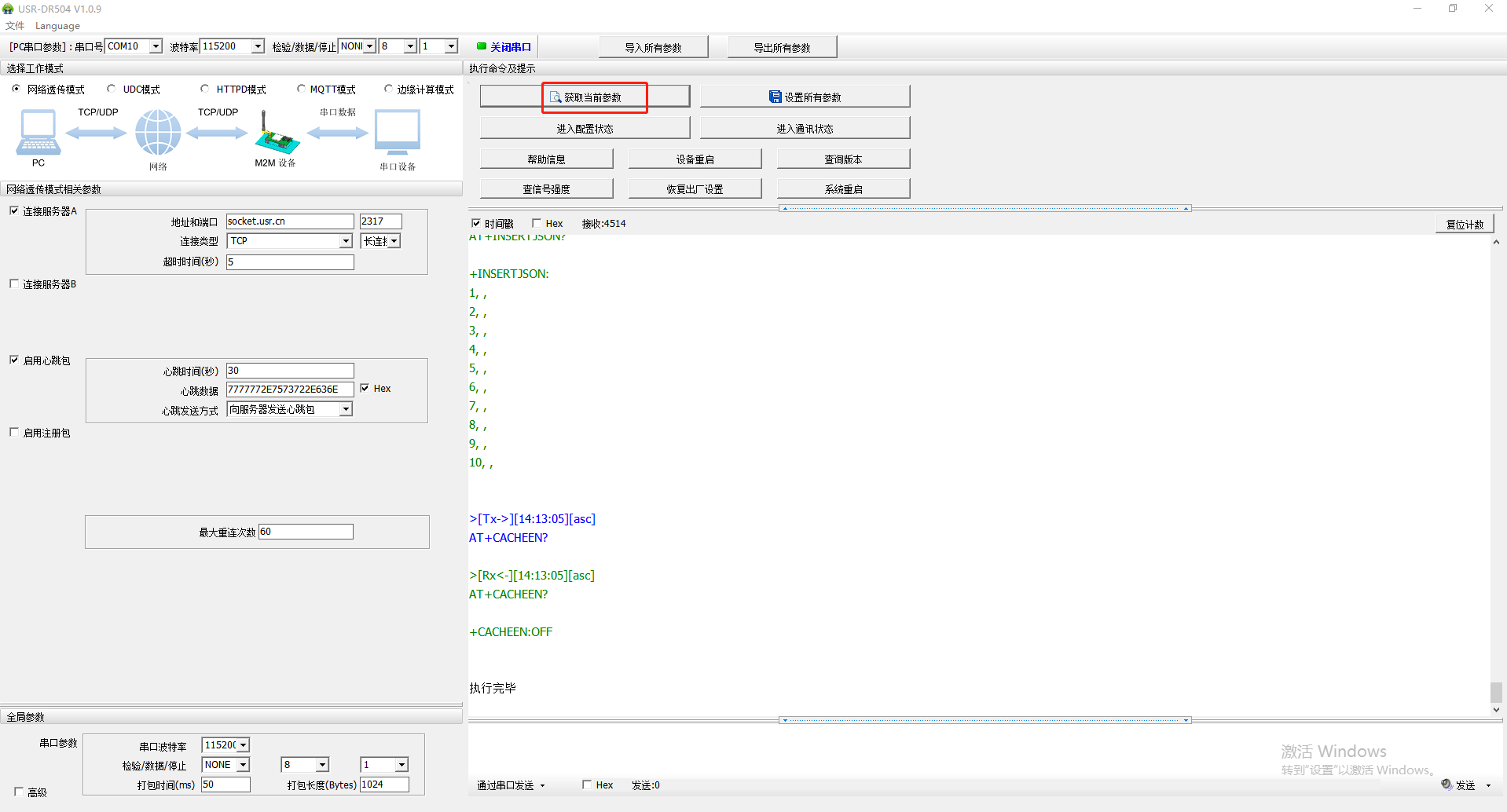

3、點擊獲取當前參數

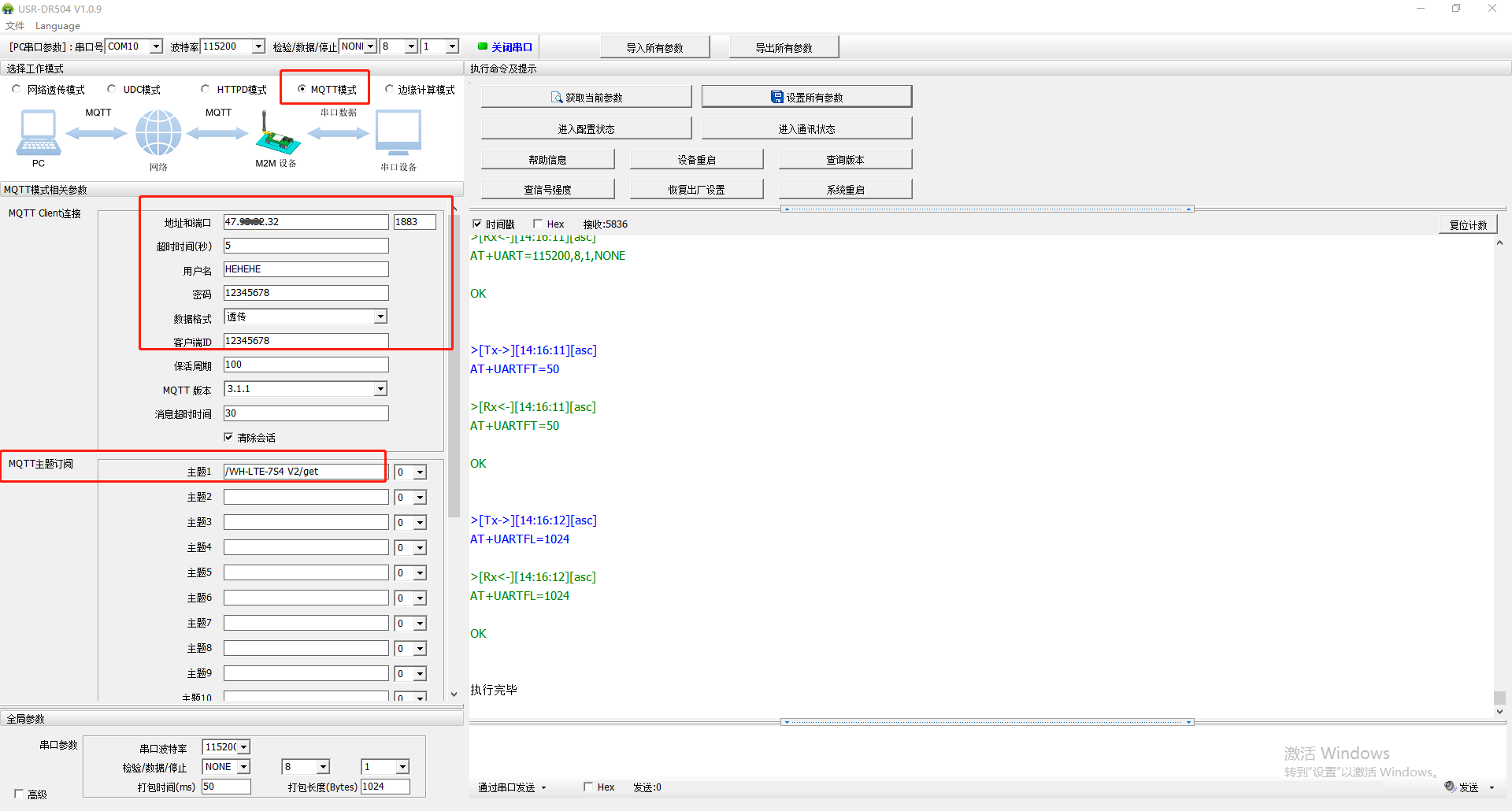

4、設置MQTT模式參數
（1）選擇MQTT模式
（2）服務器地址和端口：填要連接的MQTT服務器地址，端口用了1883
（3）用戶名：填MQTT服務器的用戶名
（4）密碼：填MQTT服務器的密碼
（5）數據格式：透傳
（6）客戶端ID：填WH-LTE-7S4 V2做客戶端的ID，自定義12345678。注意不要用默認值。

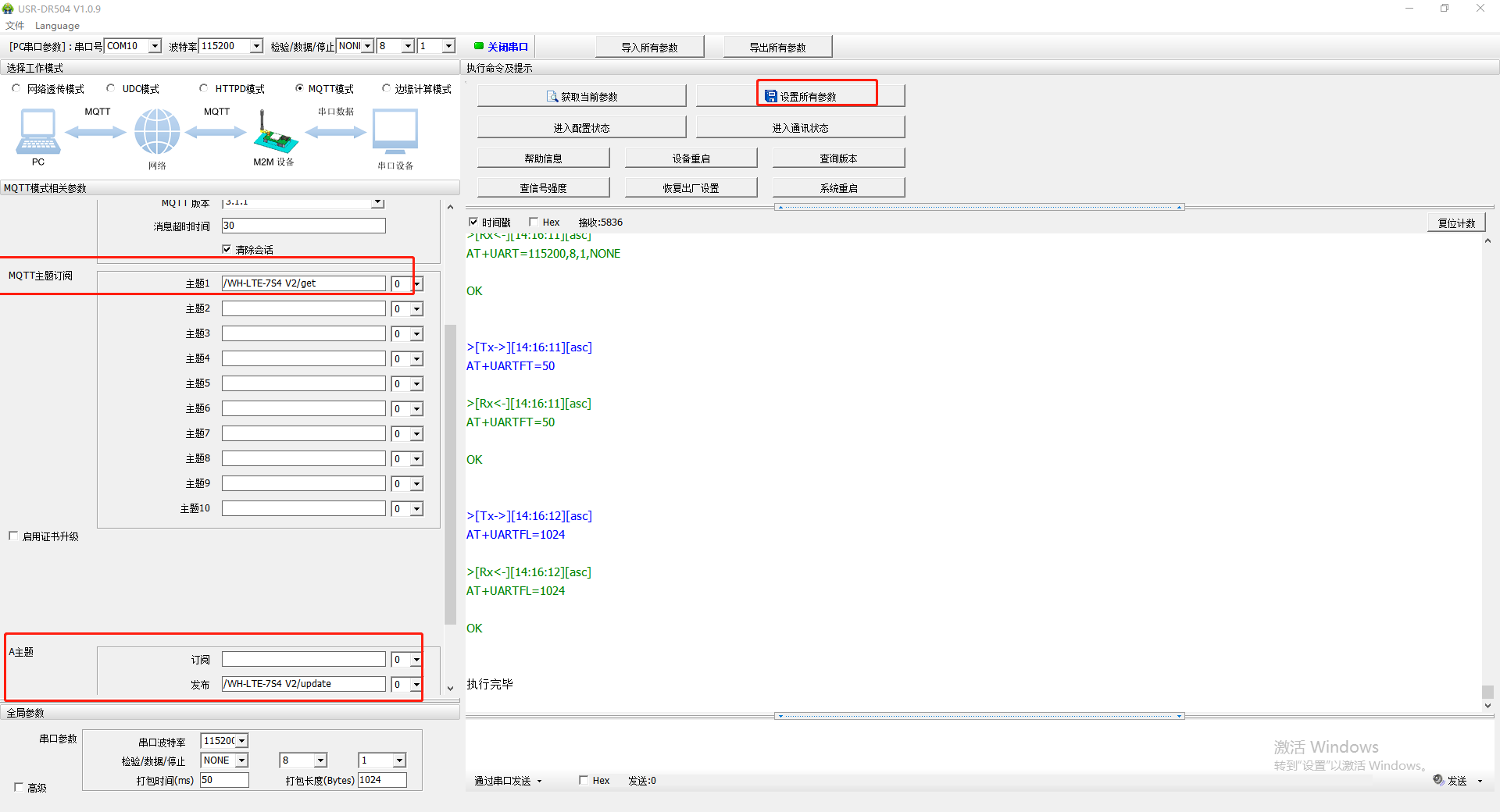

（7）MQTT主題訂閱：主題1填寫/WH-LTE-7S4 V2/get
（8）A主題：發布主題，填寫/WH-LTE-7S4 V2/update

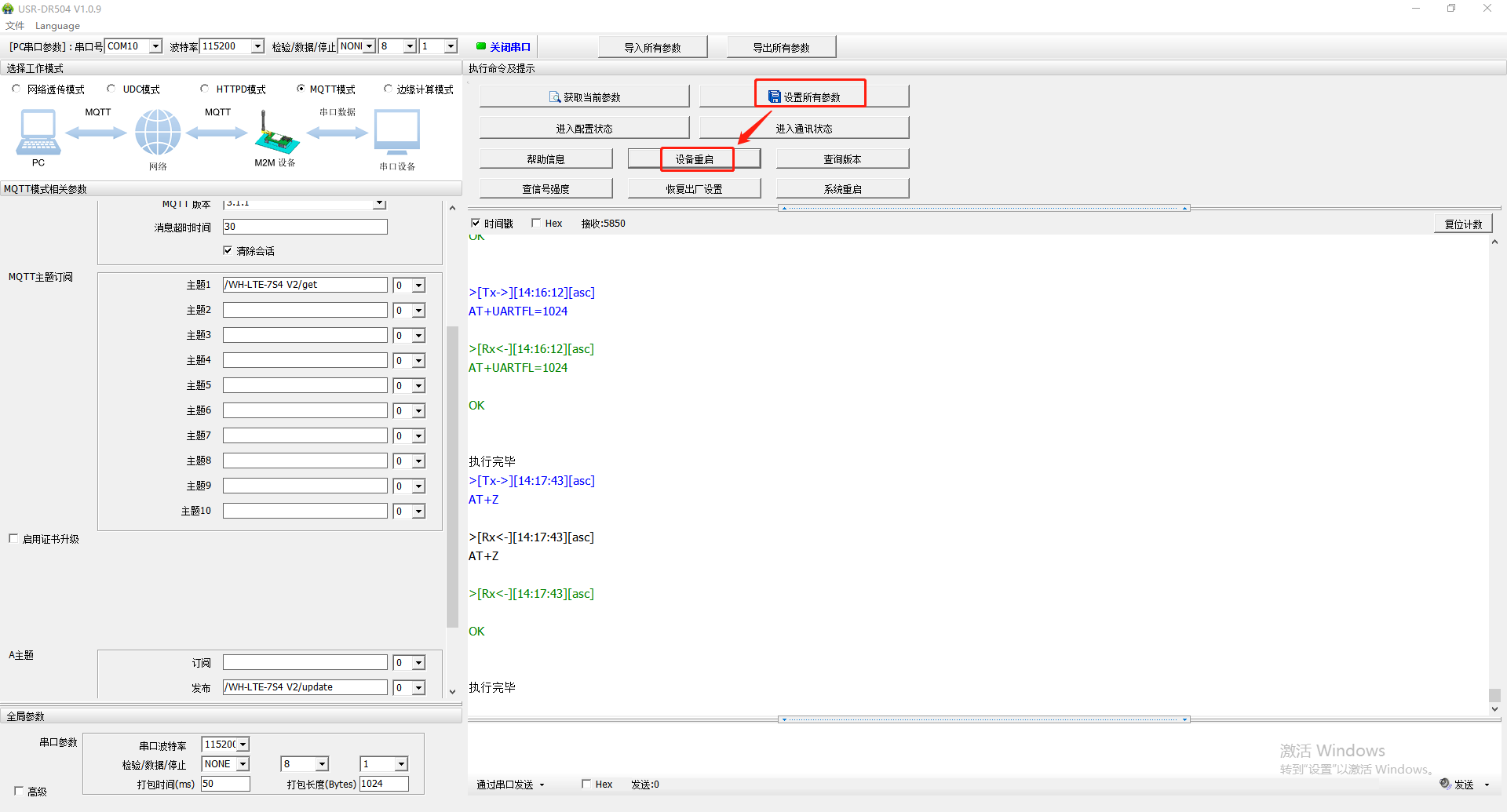

5、設置軟件點擊設置所有參數，點擊設備重啟
6、設置軟件點擊關閉串口
四、MQTT.fx軟件連接MQTT服務器

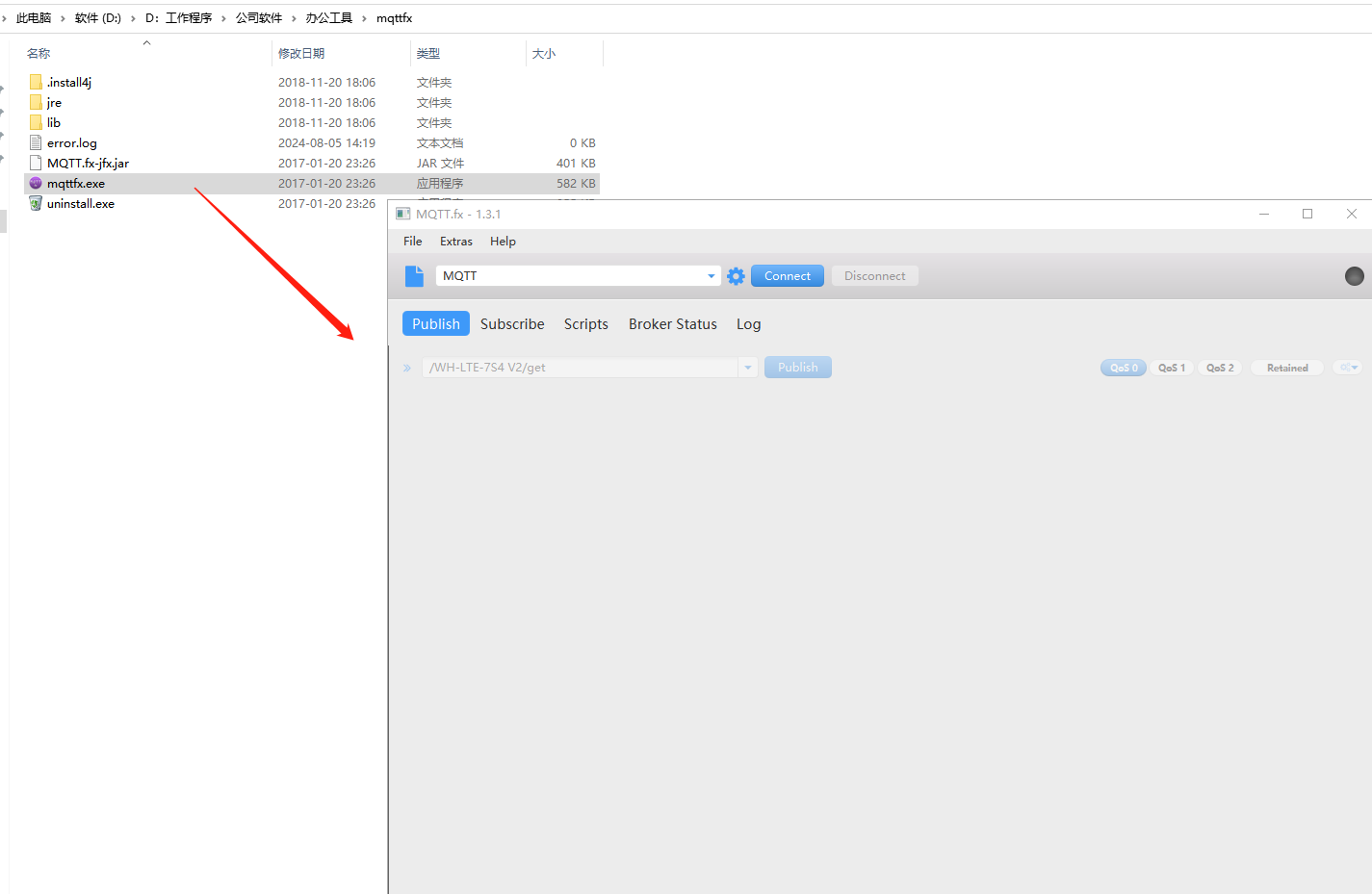

1、打開MQTT.fx軟件

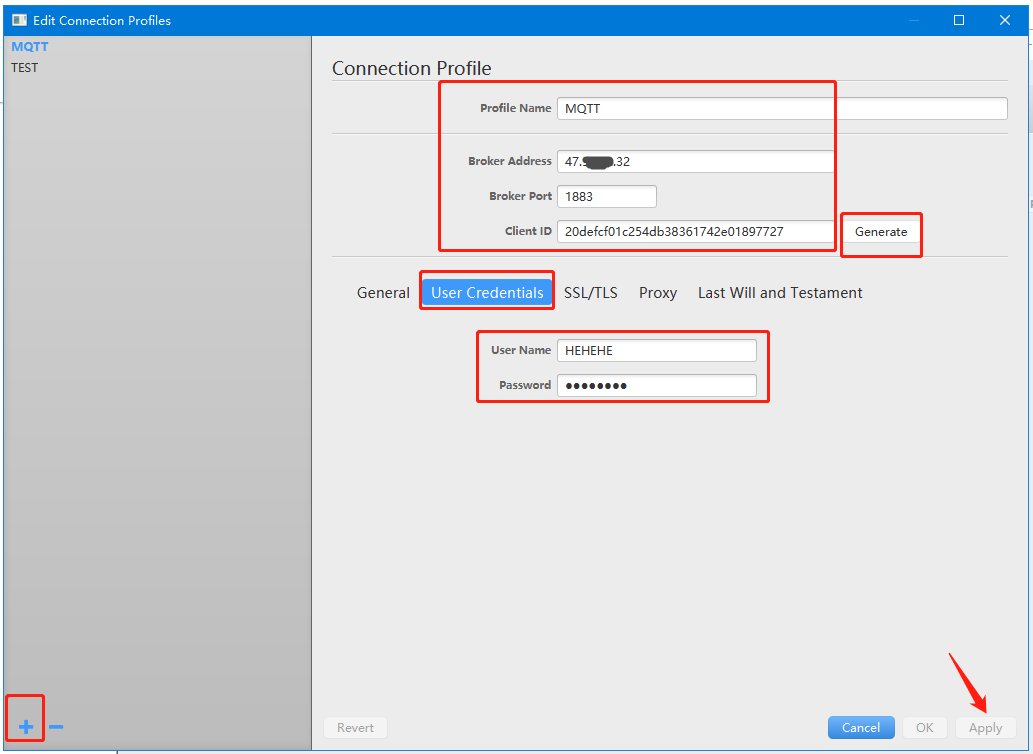

2、建一個新的配置文件做另一個MQTT客戶端
（1）配置文件名自定義用MQTT
（2）服務器地址填和WH-LTE-7S4 V2連接的同一個MQTT服務器地址
（3）端口填MQTT服務器端口1883
（4）Client ID（客戶端ID）可以點擊后面的Generate自動創建，注意和WH-LTE-7S4 V2的客戶端ID不要一樣，如果相同會沖突。
（5）點擊User Credentials，User NAME輸入MQTT服務器的用戶名，Password輸入MQTT服務器的密碼。
（6）所有參數設置完成之后，點擊Apply應用。

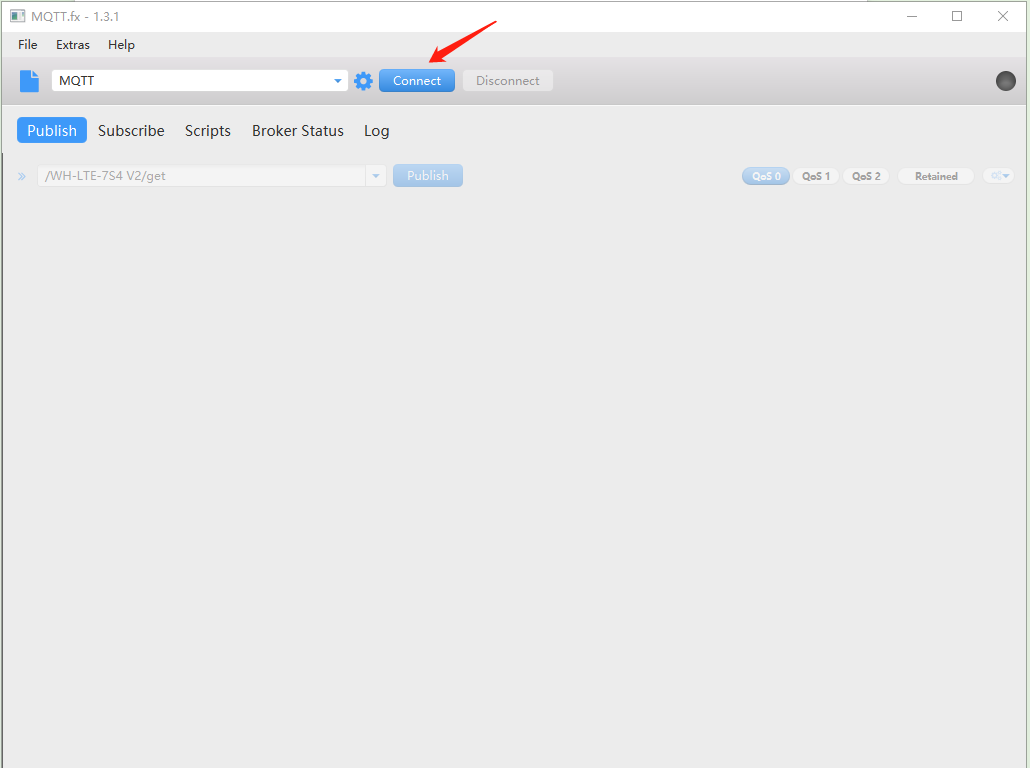

3、MQTT.fx軟件選擇新建的客戶端，點擊Connect連接
4、MQTT.fx軟件推送，WH-LTE-7S4 V2訂閱測試（數據格式是透傳）
（1）打開USR-TCP232-TEST串口助手，打開WH-LTE-7S4 V2接的USB串口線COM口，COM10。

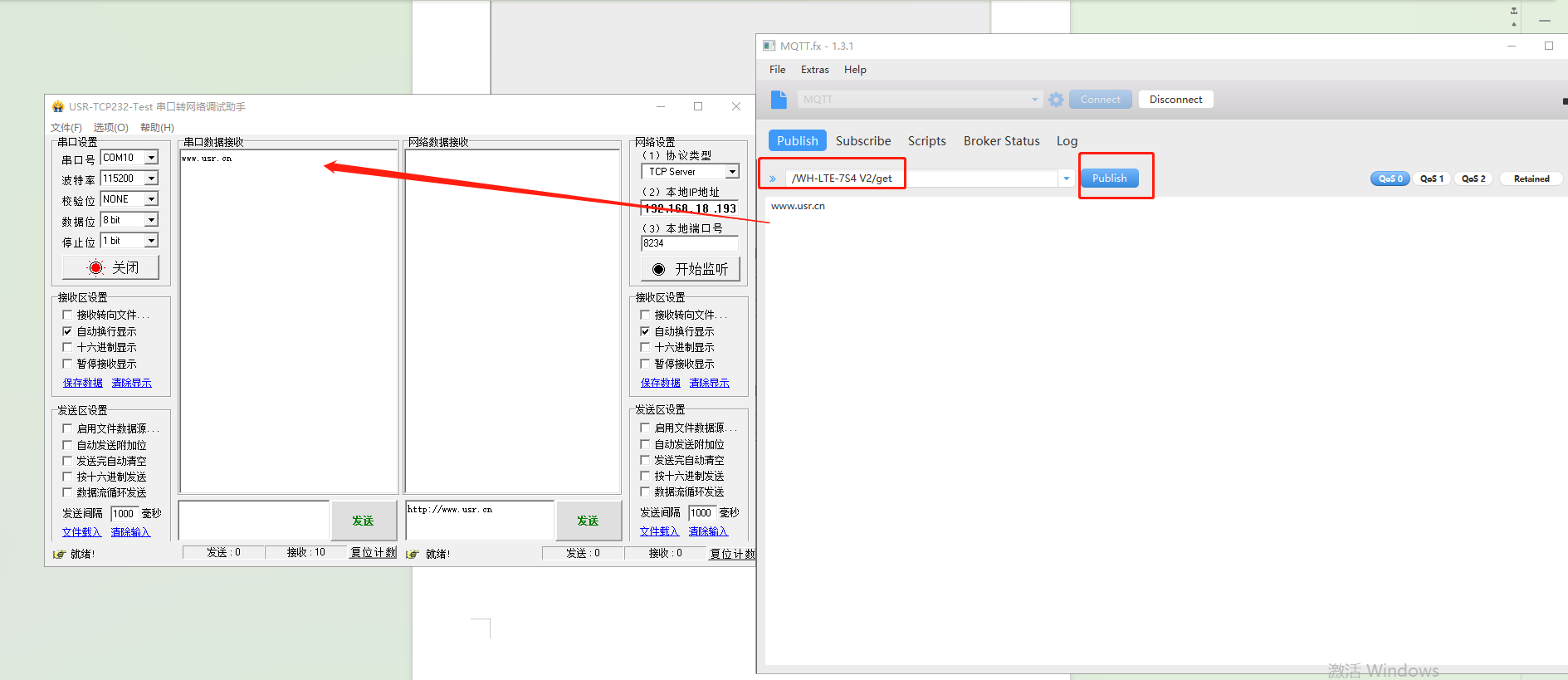

（2） MQTT.fx軟件點擊Publish，輸入/WH-LTE-7S4 V2/get，在下面的發送框輸入數據imbacareer.com.cn，點擊Publish發送給WH-LTE-7S4 V2串口，串口助手接收數據imbacareer.com.cn
5、WH-LTE-7S4 V2軟件推送，MQTT.fx訂閱測試
（1）打開USR-TCP232-TEST串口助手，打開WH-LTE-7S4 V2接的USB串口線COM口，COM10。

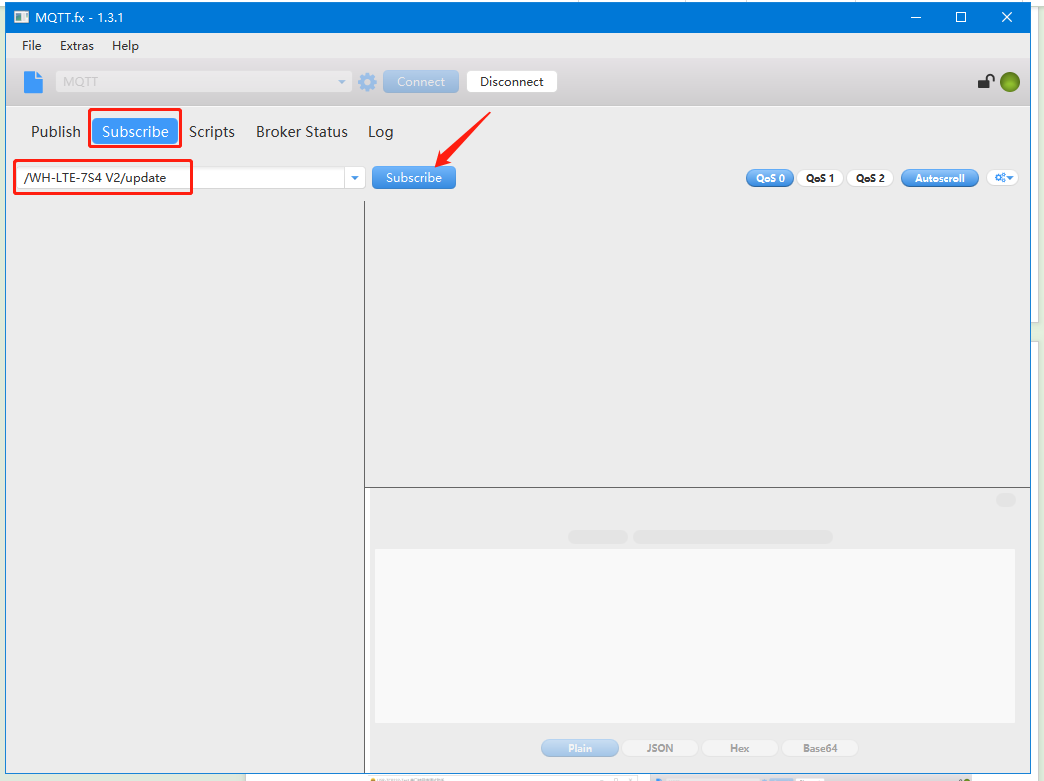

（2）MQTT.fx軟件點擊Subscribe，輸入/WH-LTE-7S4 V2/update，點擊后面的Subscribe。
（3）發布消息
通過串口向發服務器更新設備狀態時，需遵循如下數據格式：
主題名(最多100字節) | , | 服務等級 | , | 數據 |
示例：/WH-LTE-7S4 V2/update,0,1234567890
（注：“,”為英文輸入法下的格式）

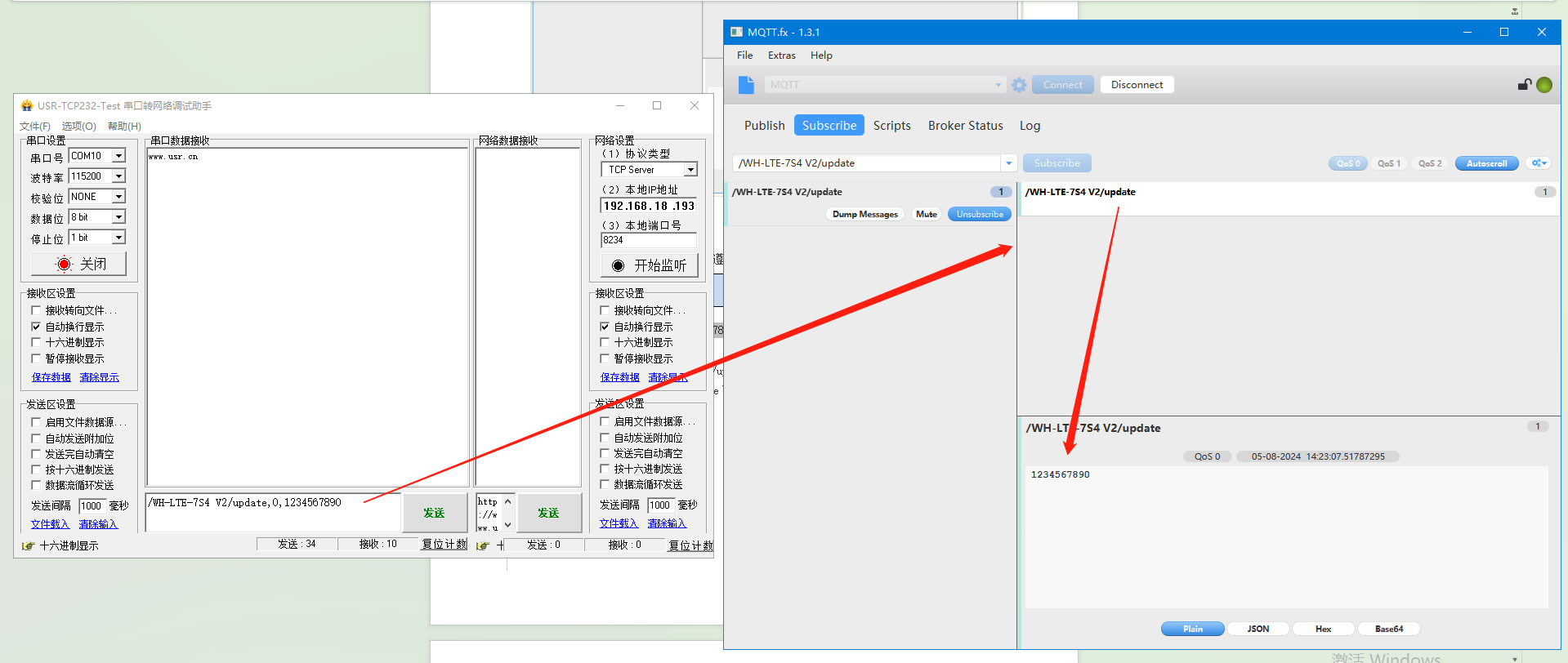

串口助手發送框輸入/WH-LTE-7S4 V2/update,0,1234567890，發送給MQTT.fx軟件，點擊MQTT.fx軟件的每一條/WH-LTE-7S4 V2/update可以看到接收的數據1234567890
6、MQTT.fx軟件推送，WH-LTE-7S4 V2訂閱測試（數據格式是格式化輸出）

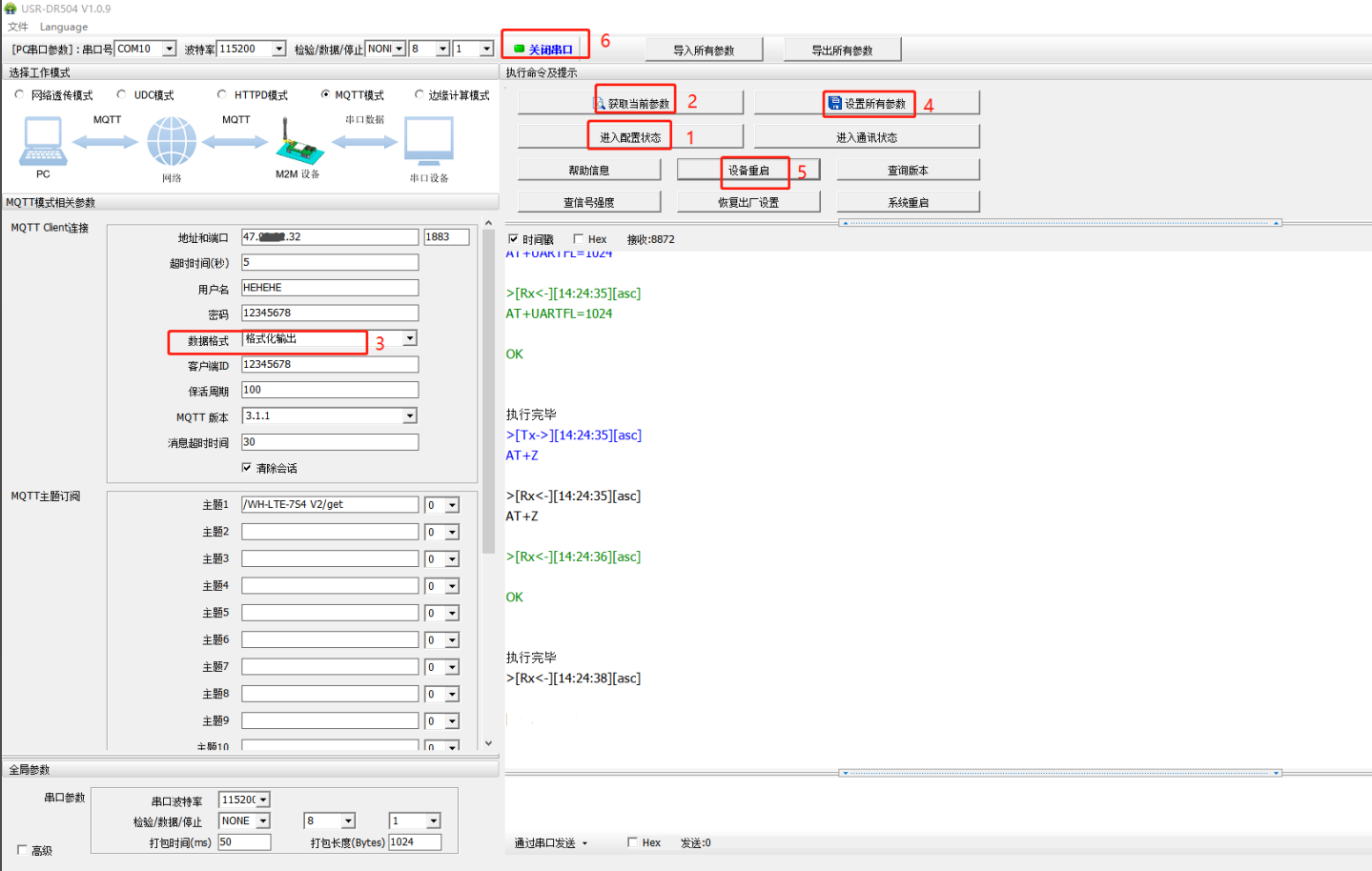

（1）WH-LTE-7S4 V2打開設置軟件，選擇COM10，點擊進入配置狀態，點擊獲取當前參數，數據格式設置格式化輸出，點擊設置所有參數，點擊設備重啟，最后點擊關閉串口。
（2）打開USR-TCP232-TEST串口助手，打開WH-LTE-7S4 V2接的USB串口線COM口，COM10。

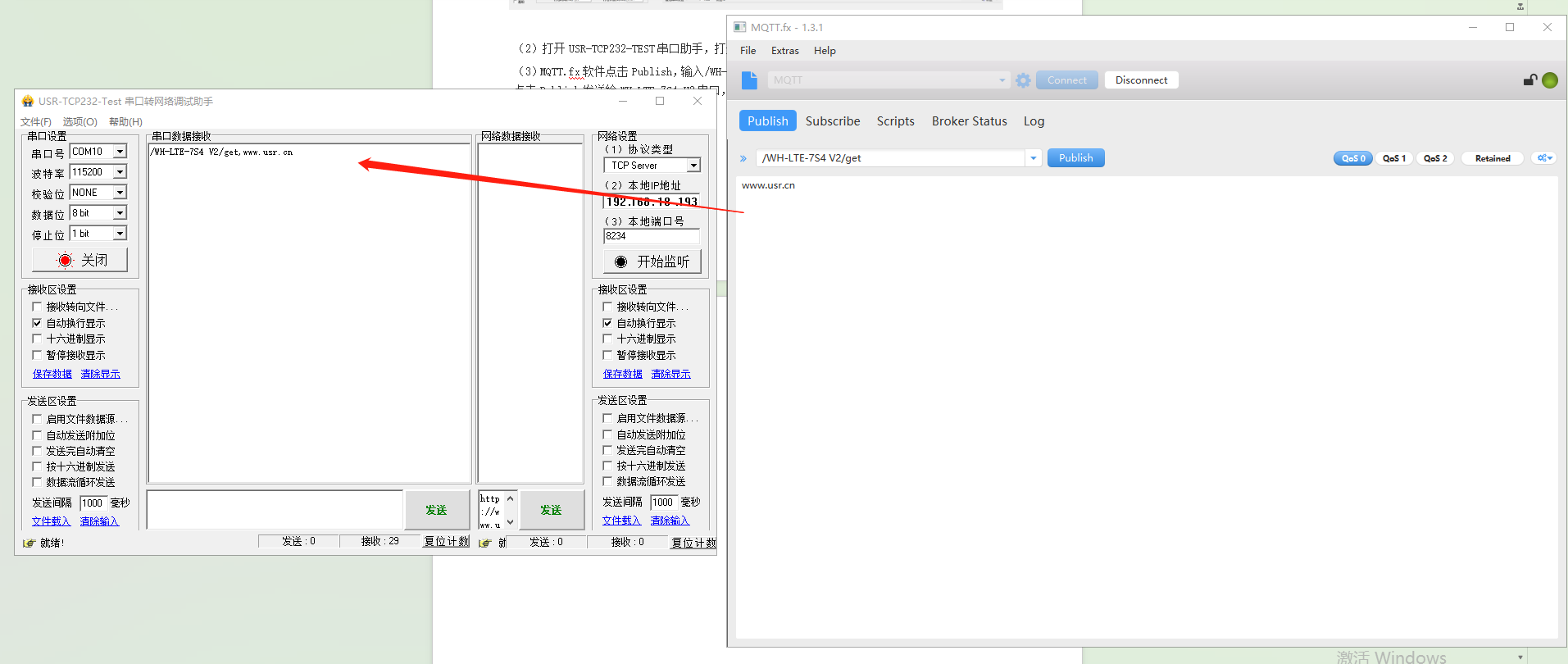

（3）MQTT.fx軟件點擊Publish，輸入/WH-LTE-7S4 V2/get，在下面的發送框輸入數據imbacareer.com.cn，點擊Publish發送給WH-LTE-7S4 V2串口，串口助手接收數據/WH-LTE-7S4 V2/get,imbacareer.com.cn，按照格式輸出數據。
編寫人：金志方 編寫日期：2024-08-05
審核人：金志方 審核日期：2024-08-05
訂正版本：V1.0 訂正內容：初稿
