USR-N510-H7邊緣采集modbus rtu數據json上報遠程服務器示例

2024-07-26

USR-N510-H7邊緣采集modbus rtu數據json上報遠程服務器示例

一、資料下載

USR-N510-H7 說明書 （完整版）下載鏈接：http://imbacareer.com.cn/Download/1098.html

USR-N510-H7 規格書官網下載鏈接：http://imbacareer.com.cn/Download/1099.html

USR-N510-H7 AT指令集官網下載鏈接：http://imbacareer.com.cn/Download/1100.html

USR-N510-H7 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/383.html

【PC端調試工具】網絡調試助手串口調試助手二合一http://imbacareer.com.cn/Download/27.html

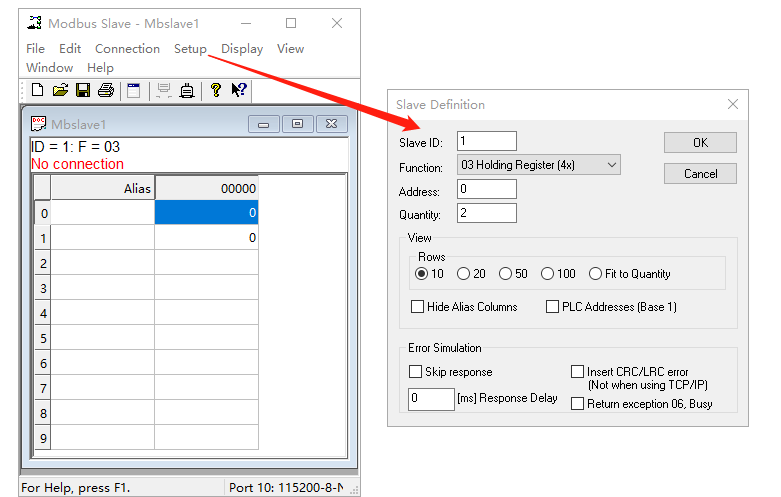

MODBUS SLAVE軟件可以百度下載。

二、硬件連接

1、所需物品

USR-N510-H7 產品 1臺

12V電源適配器 1個

超五類網線 1根

可以上外網的路由器1個

筆記本電腦 1臺

USR-RS485串口線1條

2、硬件連接

USR-N510-H7 網線和電腦直連，電腦設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1，構成局域網，485串口接USB-RS485串口線，然后產品接12V電源適配器上電。

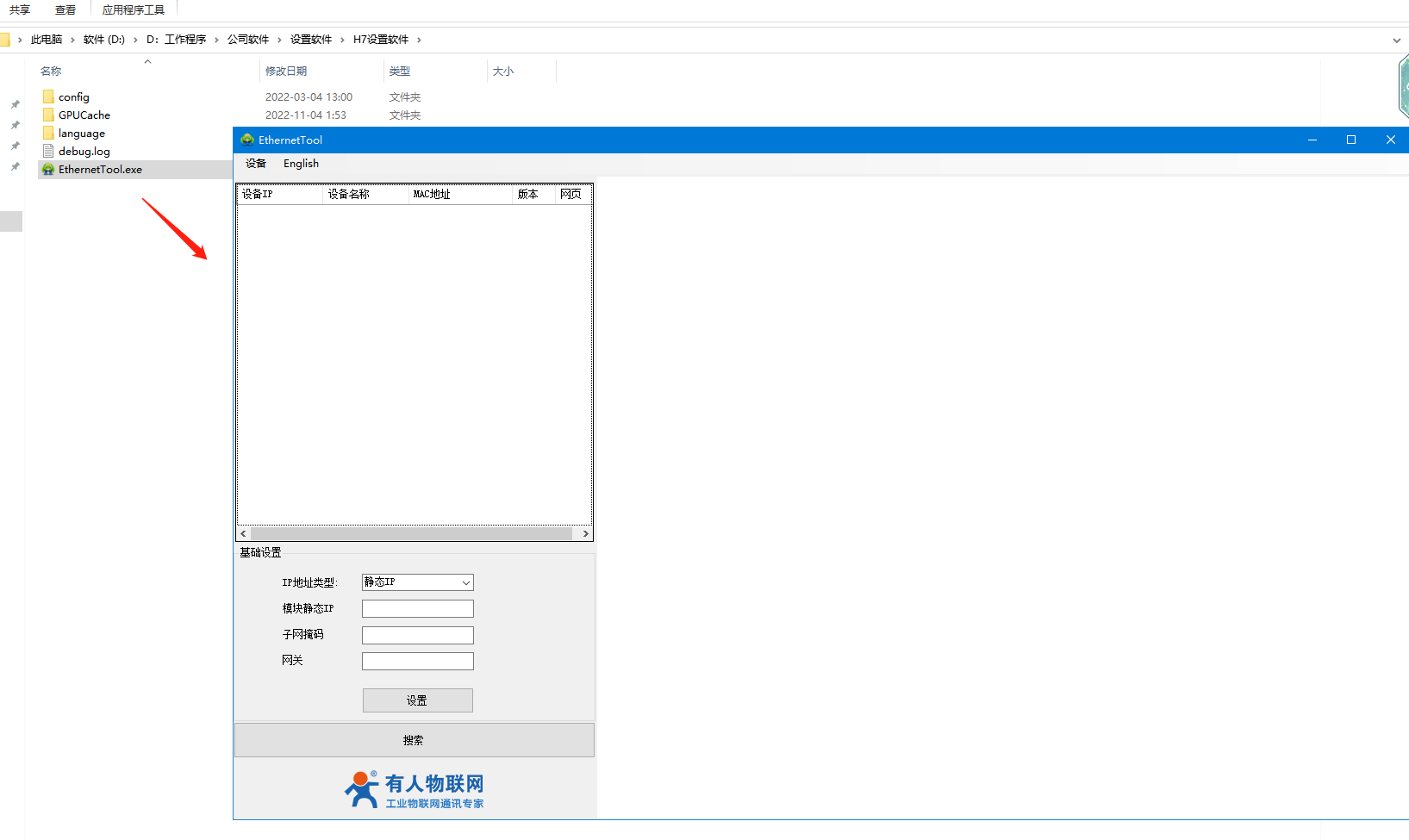

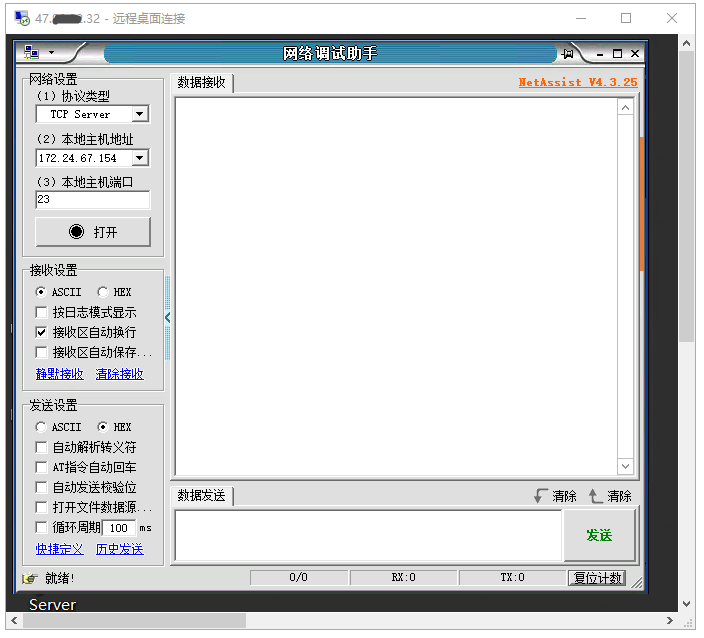

電腦提前下載打開H7設置軟件和網絡調試助手。

電腦關閉防火墻，禁用其他網卡。

USR-N510-H7設置DHCP獲取IP之后，網口用網線連接可以上外網的路由器，電腦連接同一個路由器。

3、確認串口線的串口號

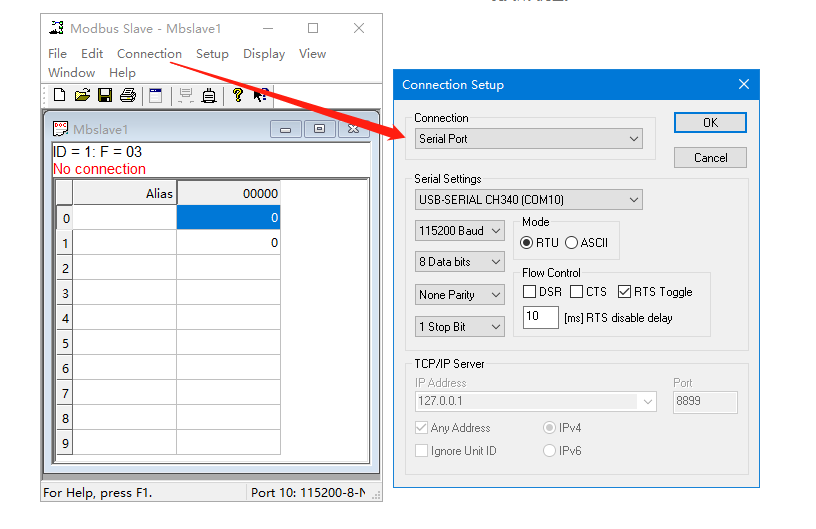

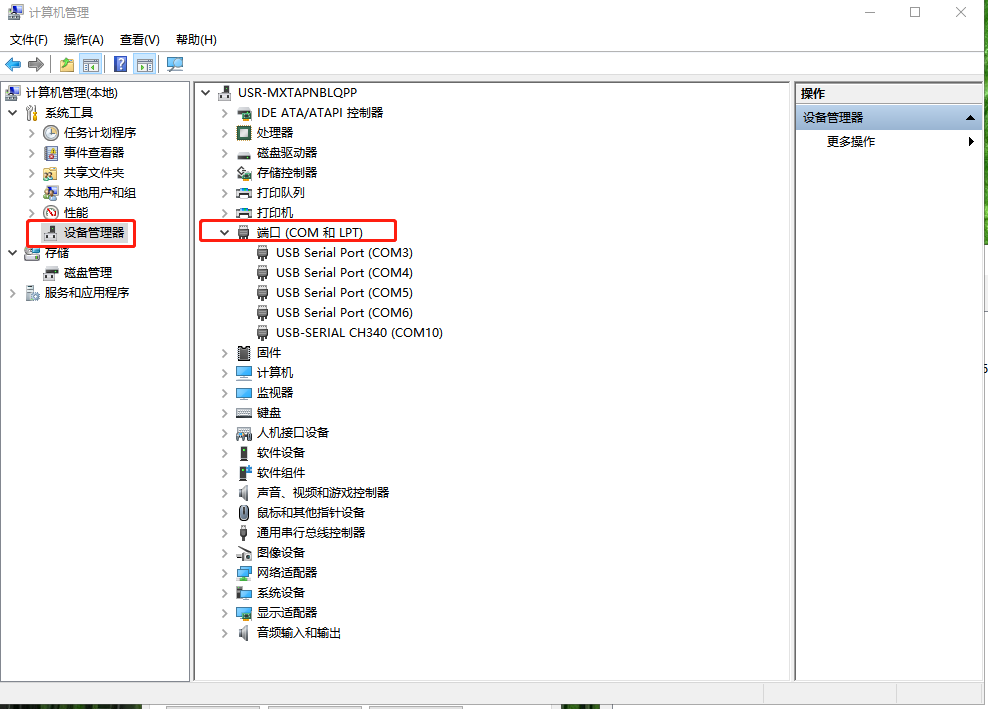

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-N510-H7的USB-RS485串口線COM口號，COM10。

三、USR-N510-H7參數設置

1、局域網搜索N510 IP

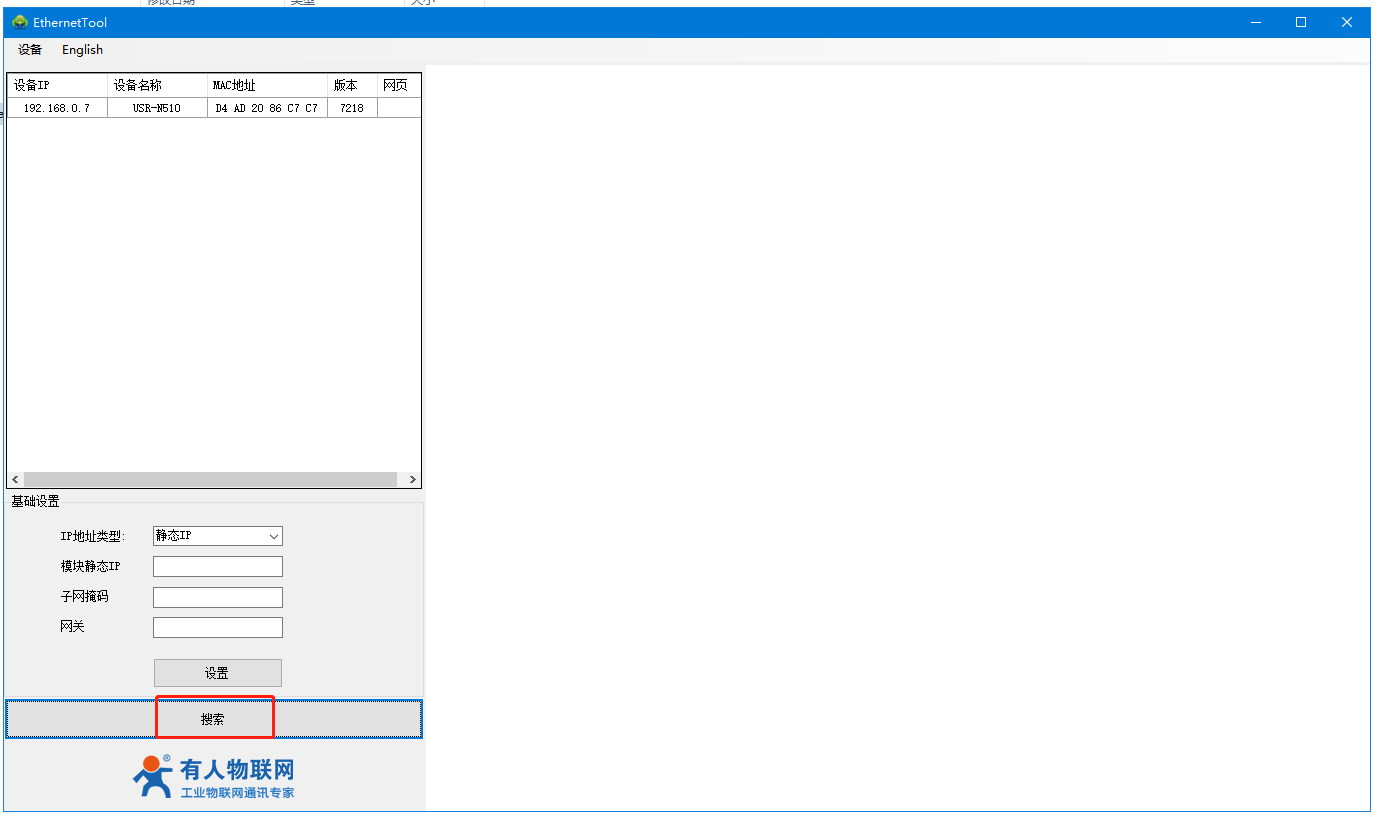

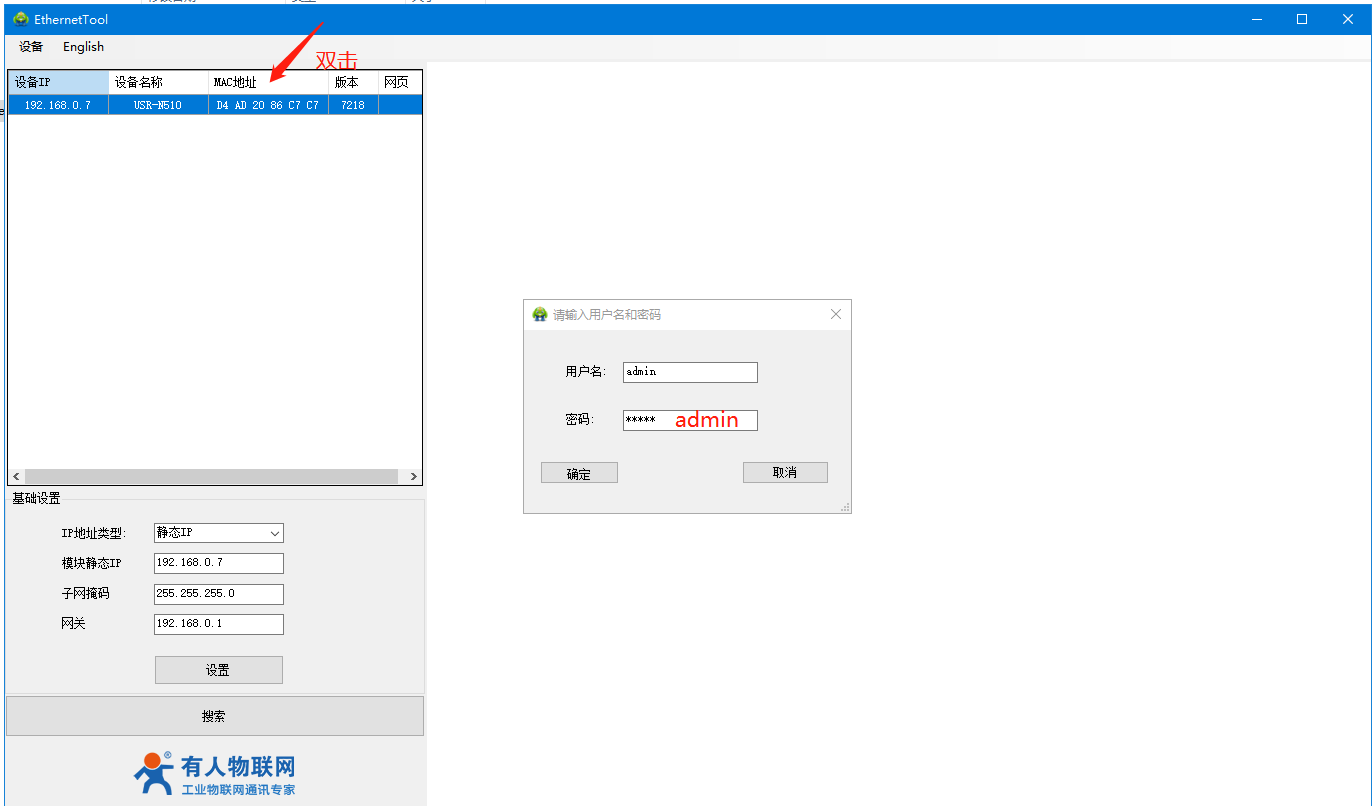

N510和電腦網線直連，打開H7軟件，搜到N510的IP。用戶名和密碼都是admin。

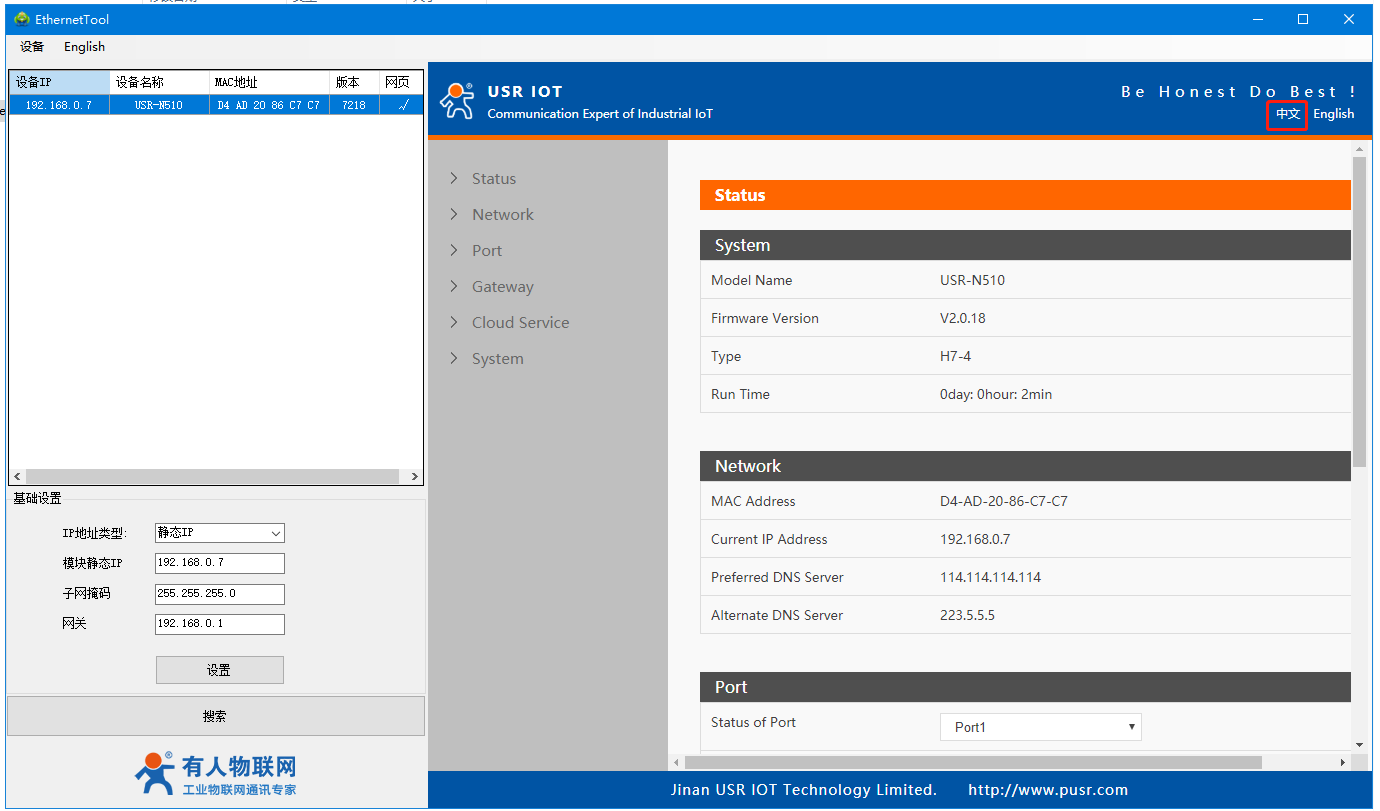

2、N510網頁切換中文顯示

3、設置端口1參數

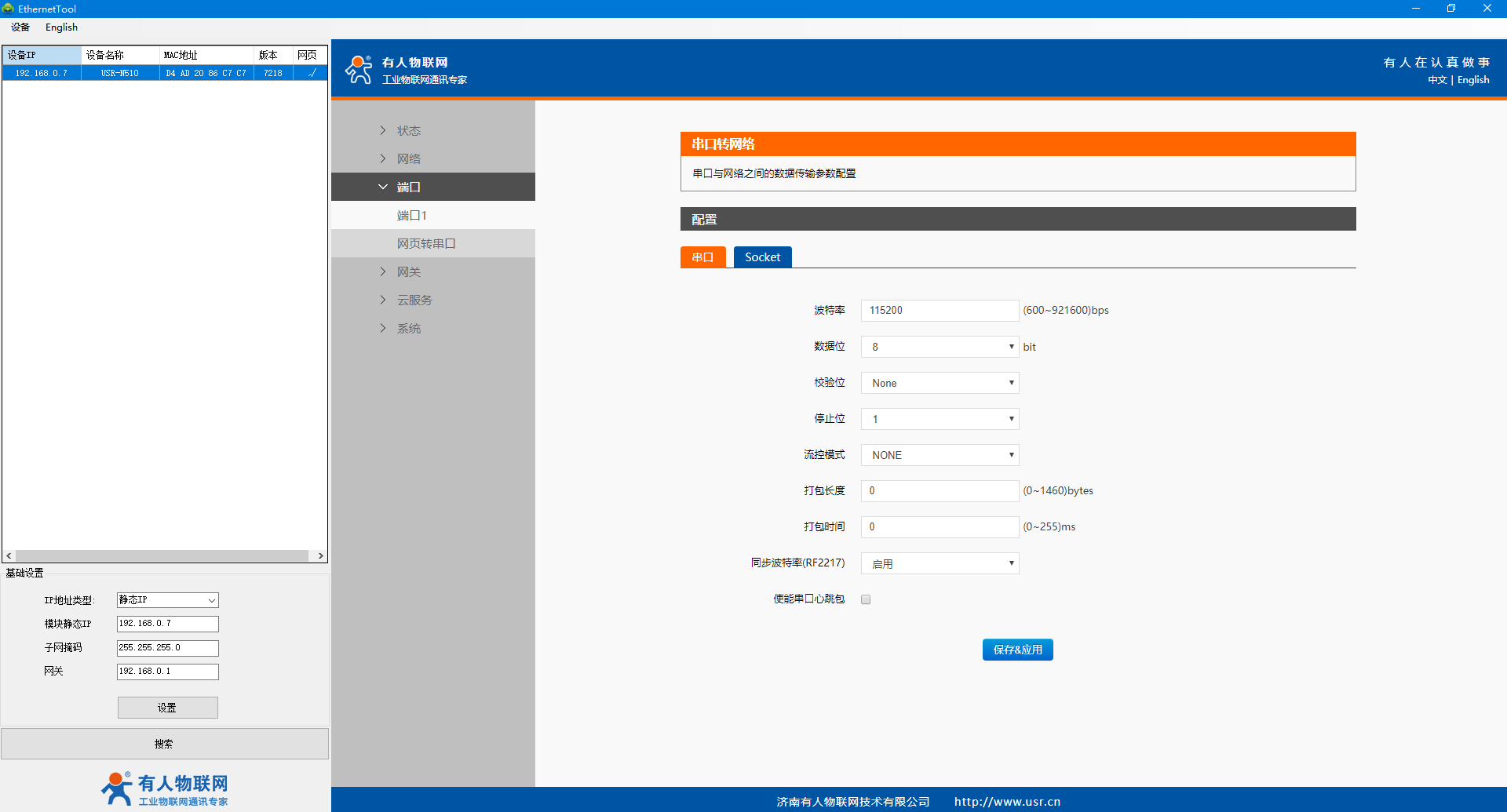

（1）串口參數波特率是默認115200，NONE，8,1

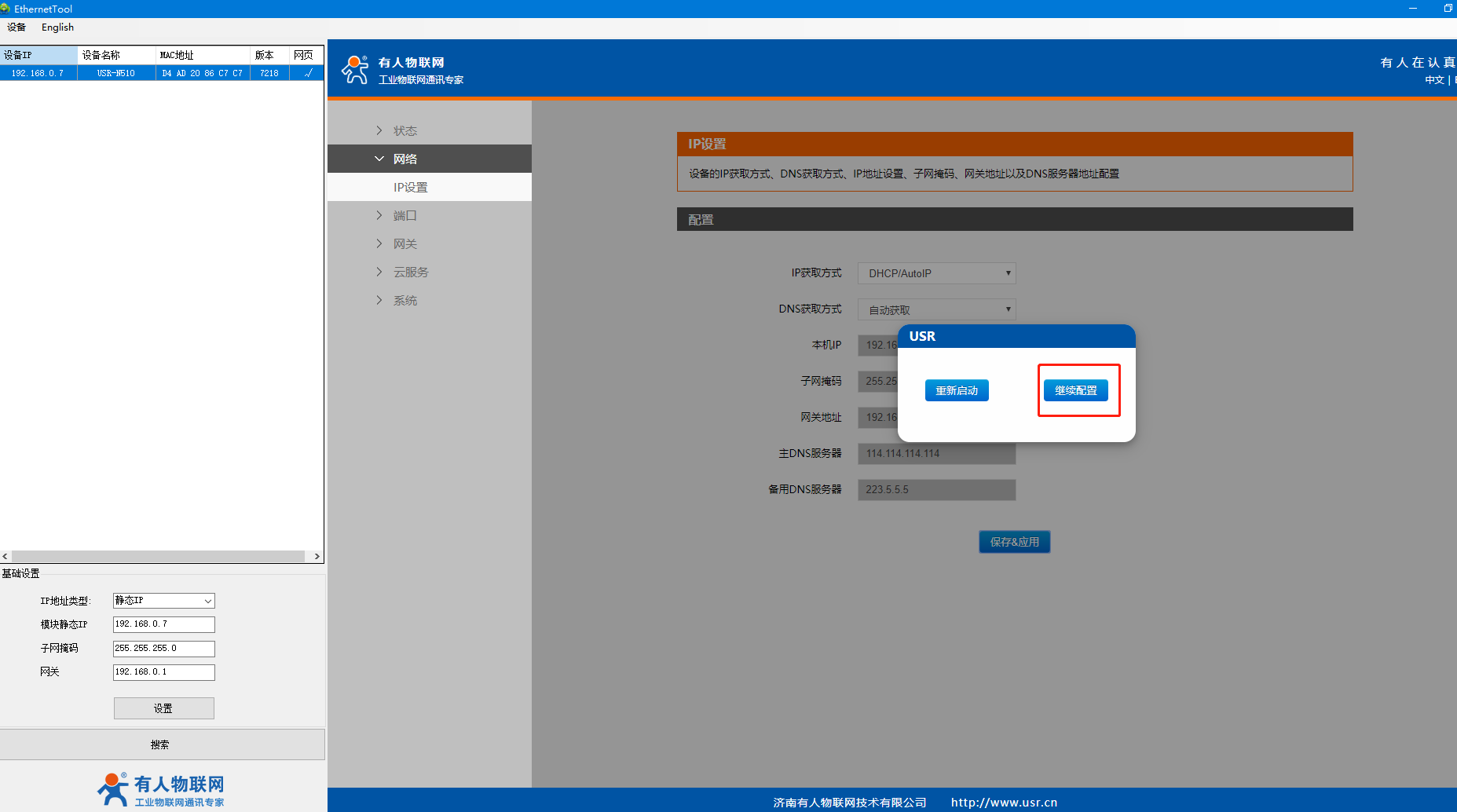

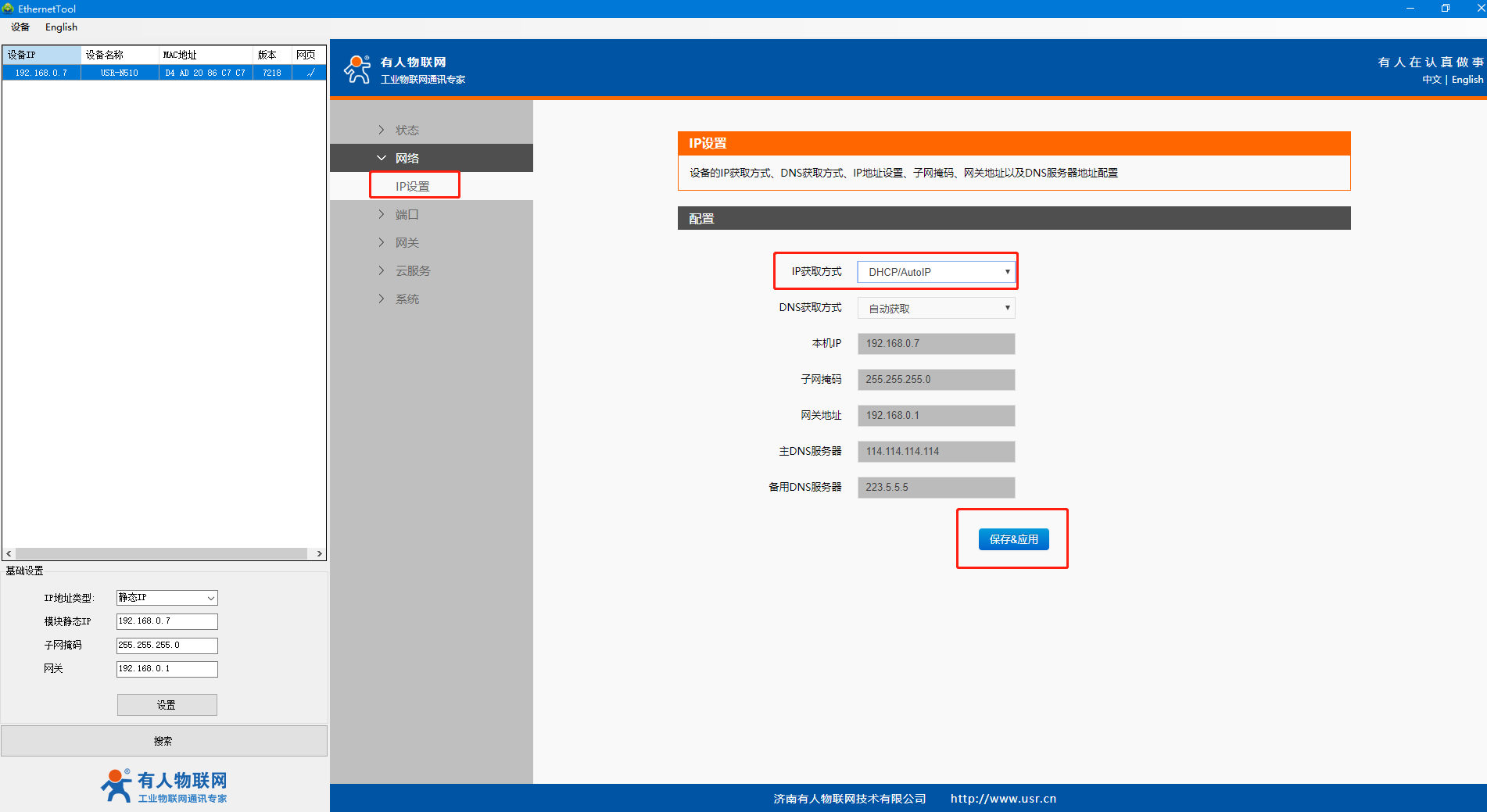

（2）IP設置，靜態IP改DHCP，點擊保存&應用。彈出對話框，點擊繼續配置，等設置完所有參數，再重新重啟。

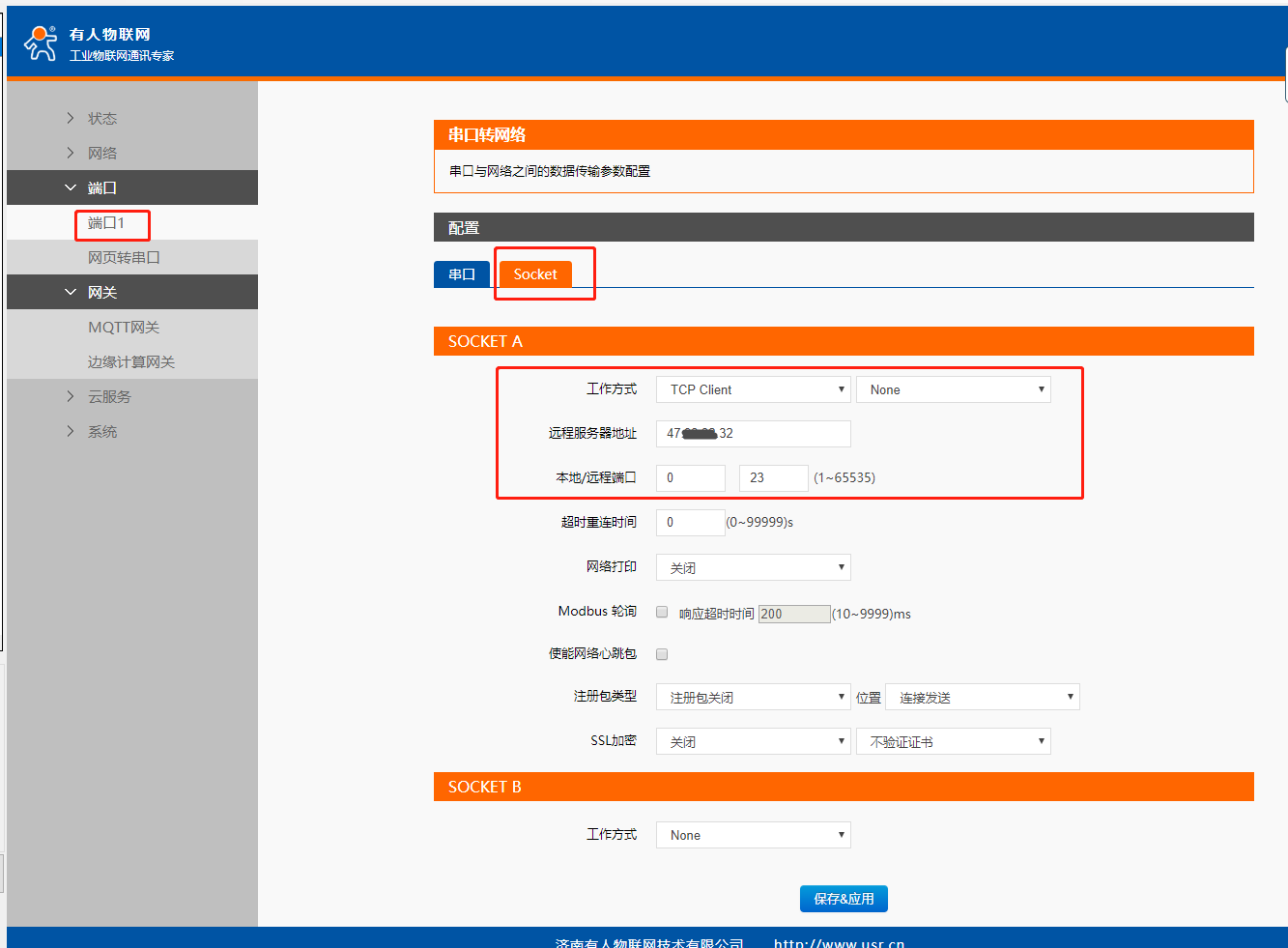

（3）Socket參數設置：

工作方式：TCP client

遠程服務器地址(填要連接遠程服務器IP）

遠程端口：23

點擊保存&應用

4、設置邊緣計算網關參數

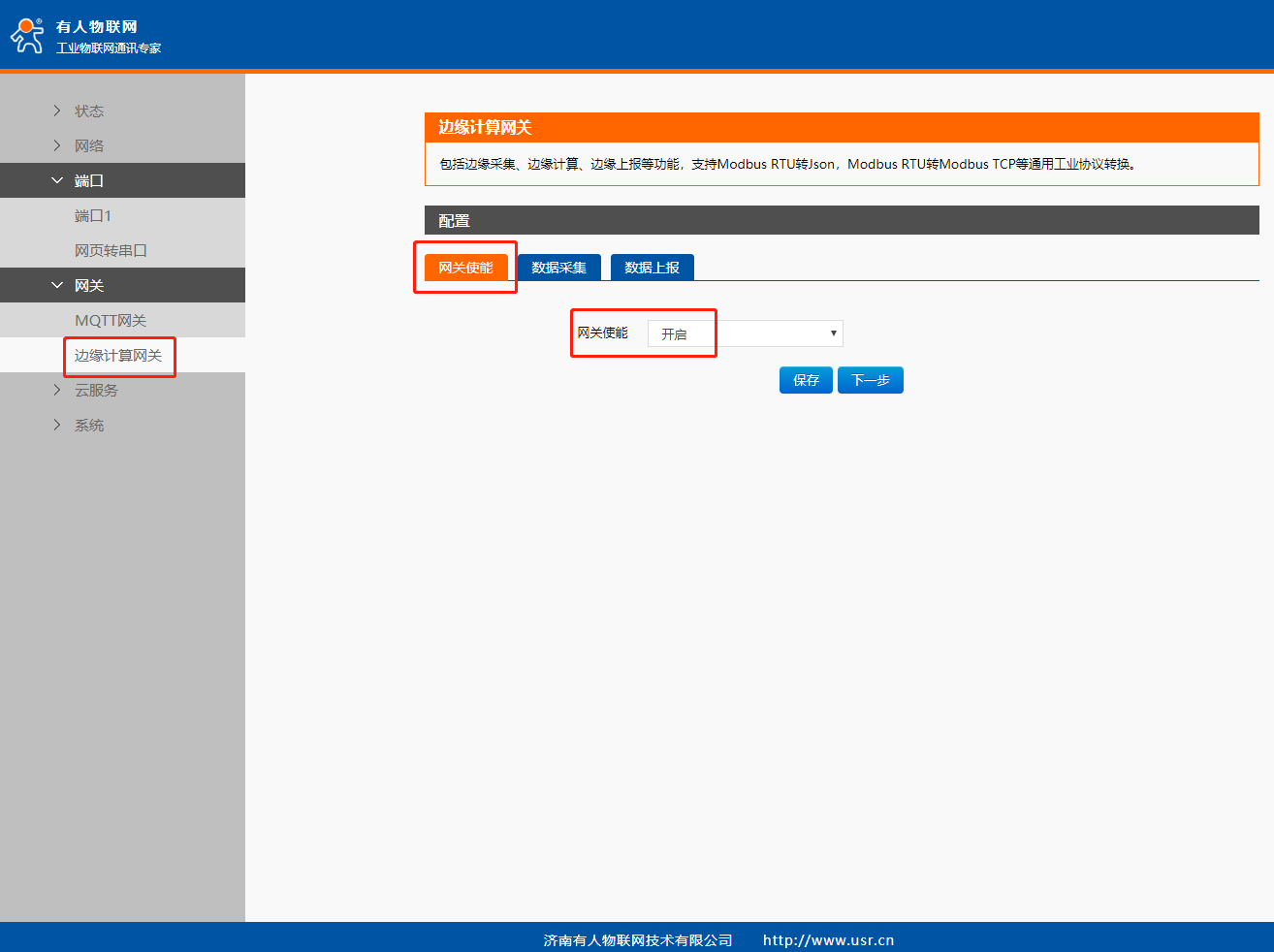

（1）點擊網關，點擊邊緣計算網關，點擊網關使能，網關使能開啟，點擊保存。

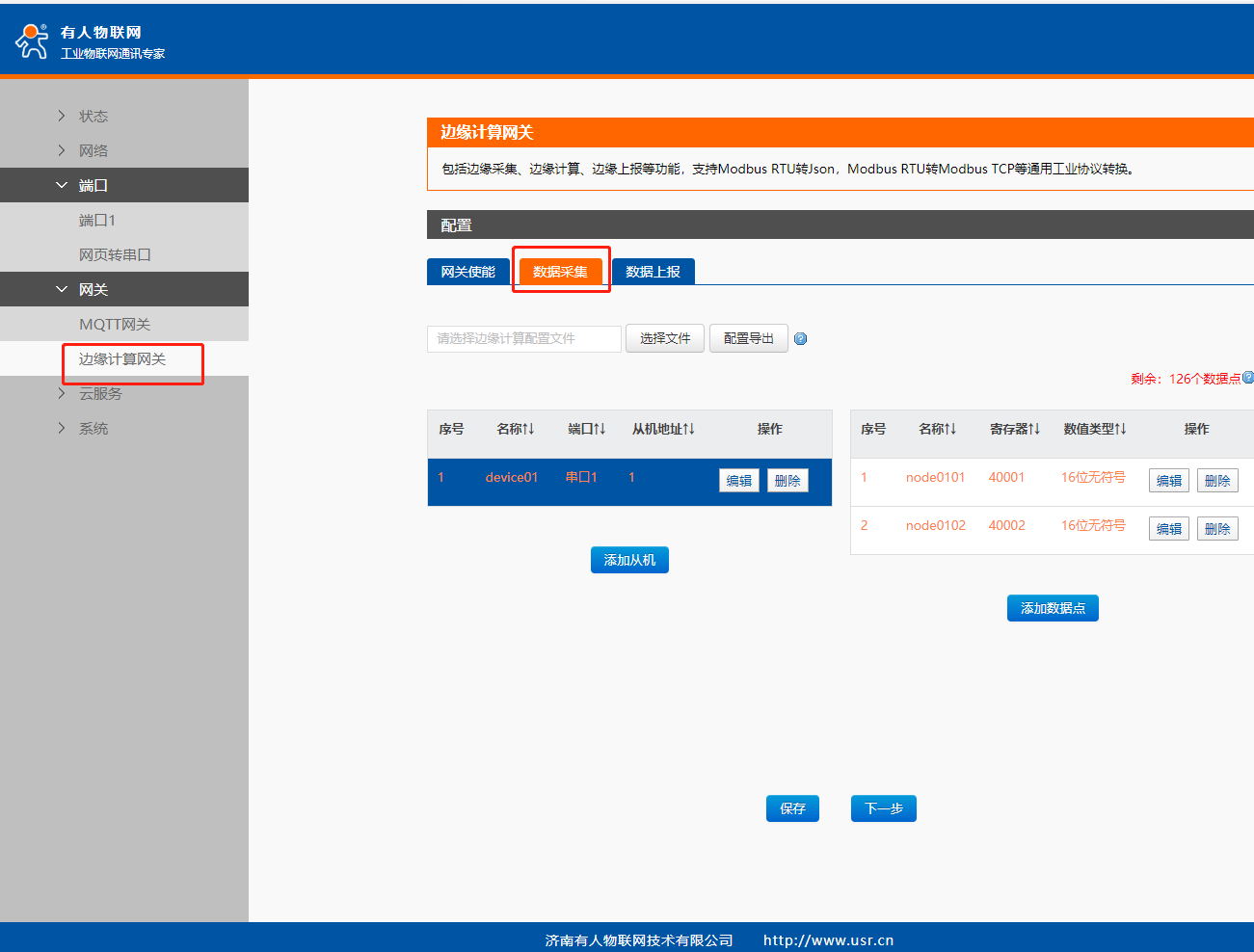

（2）點擊網關，點擊邊緣計算網關，點擊數據采集，添加從機1，添加2個數據點，第1個數據點名稱node0101，寄存器40001，對應讀取實際寄存器地址0的數據。第2個數據點名稱node0102，寄存器40002，對應讀取實際寄存器地址1的數據。點擊保存。

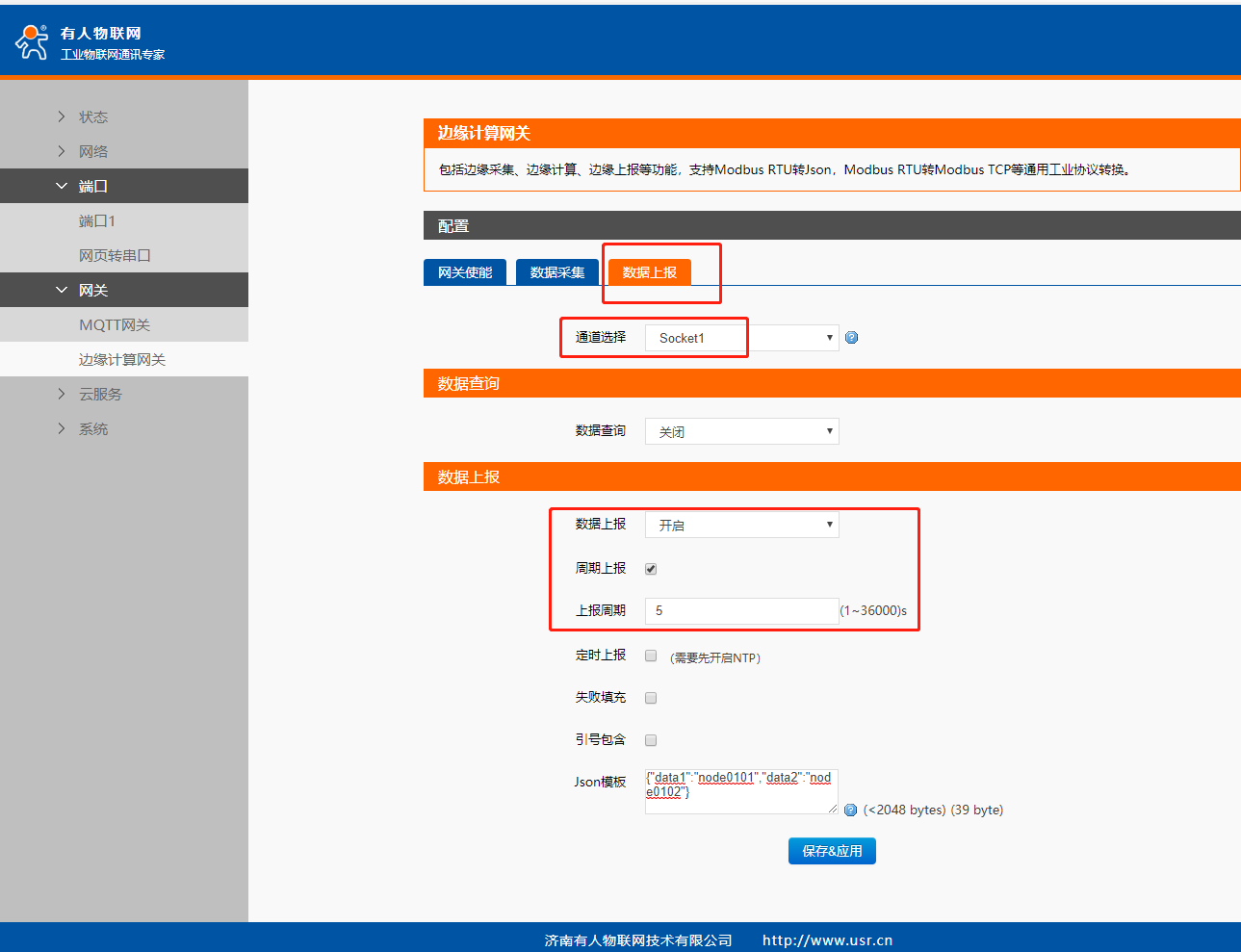

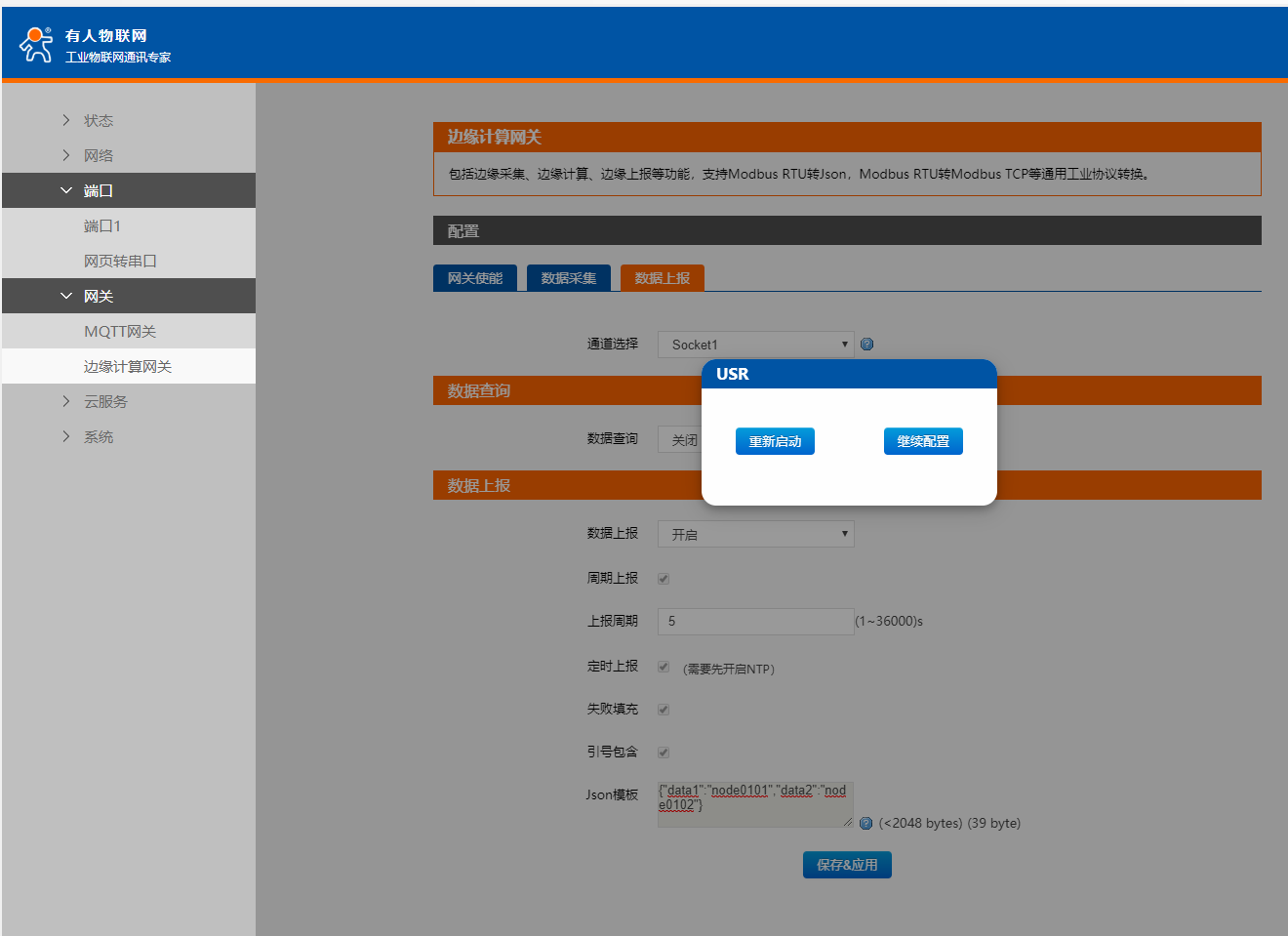

（3）點擊網關，點擊邊緣計算網關，點擊數據上報，通道選擇Socket1,數據上報開啟，周期上報勾選，上報周期5s,Json模版{"data1":"node0101","data2":"node0102"}。點擊保存&應用。
