USR-G805p異地組網星型網絡電腦客戶端訪問中心站點下設備示例

一、資料下載

USR-G805p 官網資料下載鏈接：http://imbacareer.com.cn/Product/444.html

異地組網教程下載鏈接：http://imbacareer.com.cn/Download/1423.html

二、硬件連接

1、所需物品

USR-G805p 產品 2臺

12V電源適配器 2個

超五類網線 2根

筆記本電腦 2臺

2、硬件連接

USR-G805p-1號網口LAN1用網線接電腦，接12V電源適配器上電。

三、有人云添加網關

1、登錄有人云賬號

imbacareer.com.cn 點擊有人云跳轉到登錄頁面。

2、添加USR-G805p-1號設備

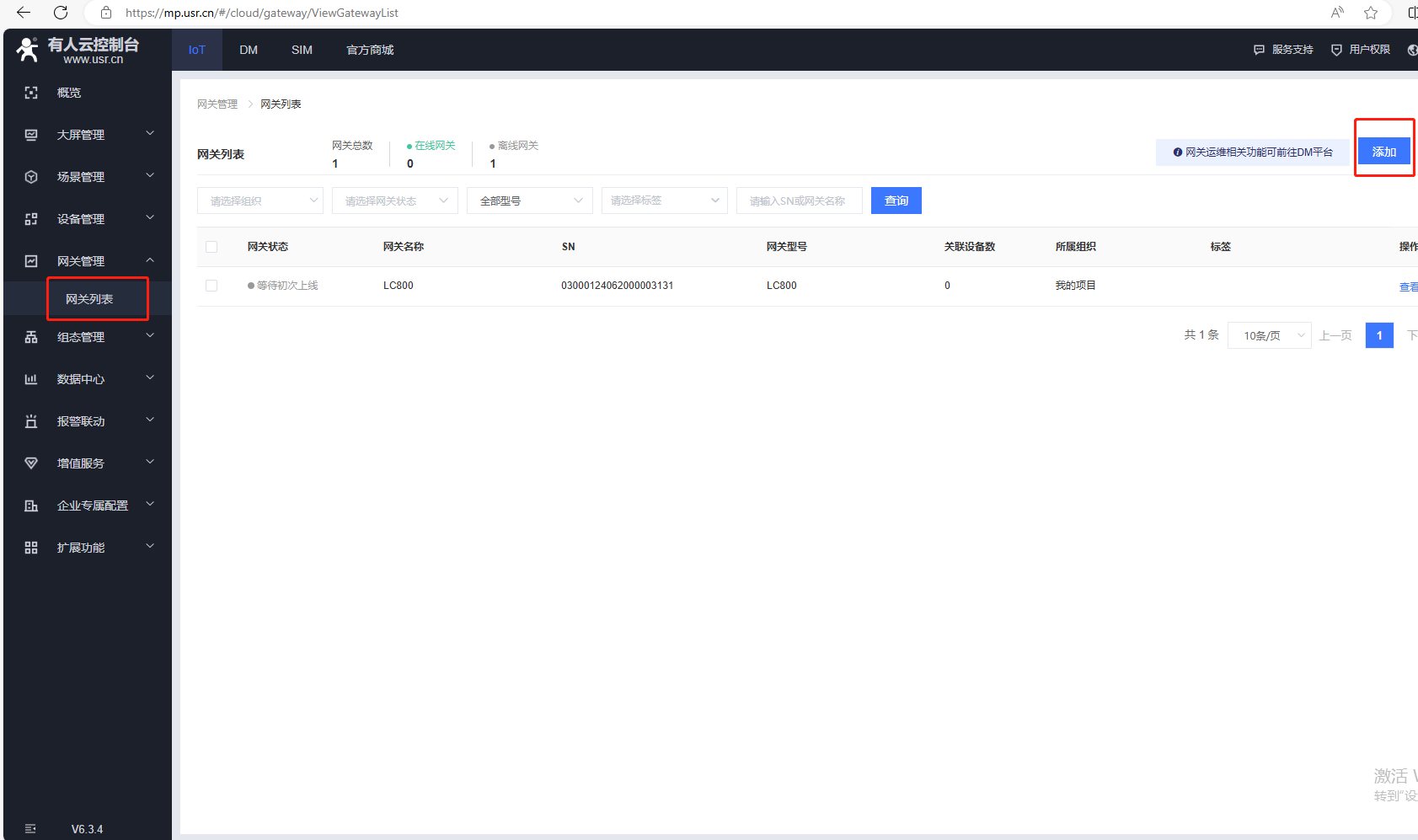

（1）點擊網關管理，網關列表，點擊添加，點擊添加。

（2）第一個USR-G805p查看產品反面標簽，使用SN和IMEI在有人云上添加設備，用云端輪詢時有人云透傳需要關閉，最后點擊保存。

3、添加USR-G805p-2號設備

（1）點擊網關管理，網關列表，點擊添加，點擊添加。

（2）第二個USR-G805p查看產品反面標簽，使用SN和IMEI在有人云上添加設備，用云端輪詢時有人云透傳需要關閉，最后點擊保存。

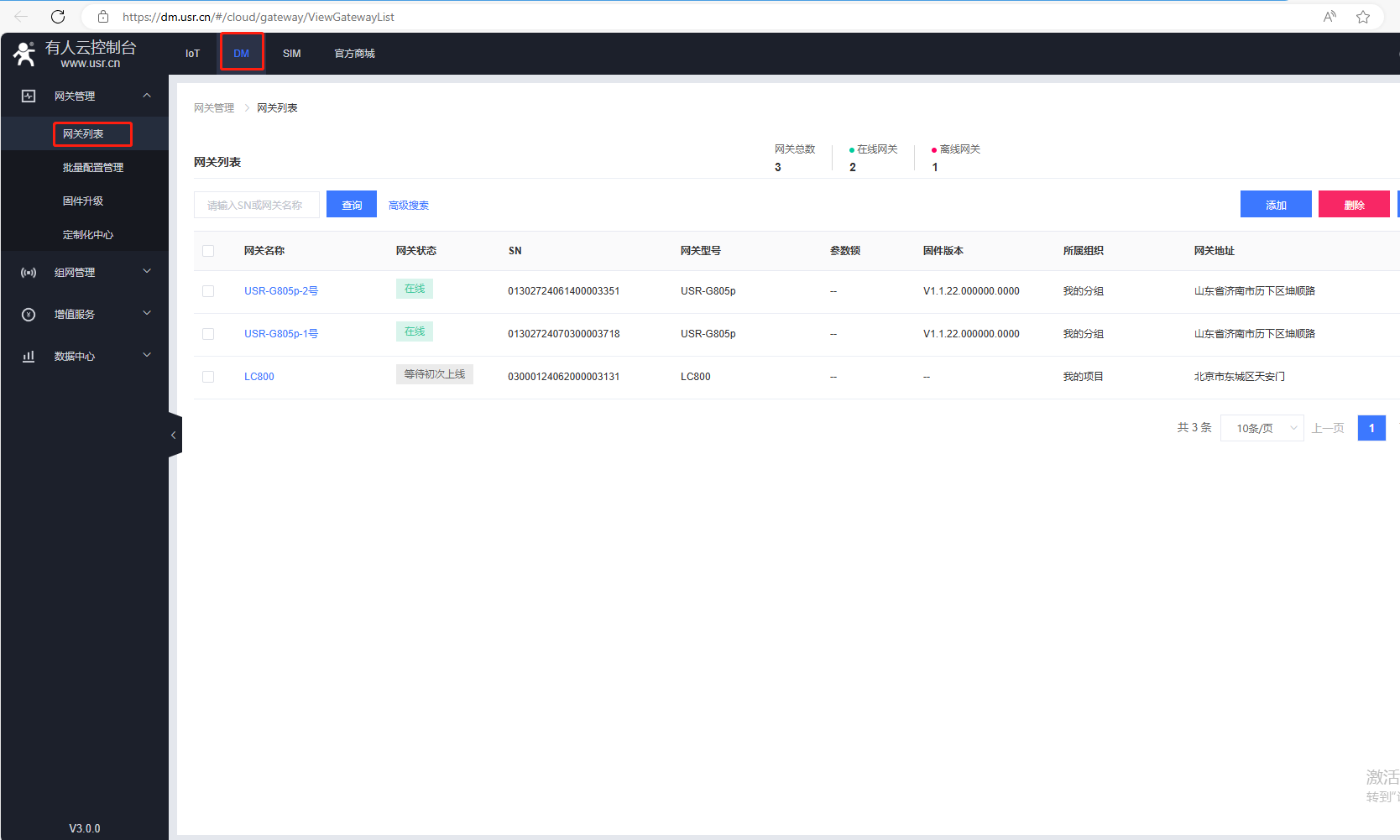

（3）添加完成，返回網關列表,2個USR-G805p插SIM卡聯網正常，網關列表，狀態在線。

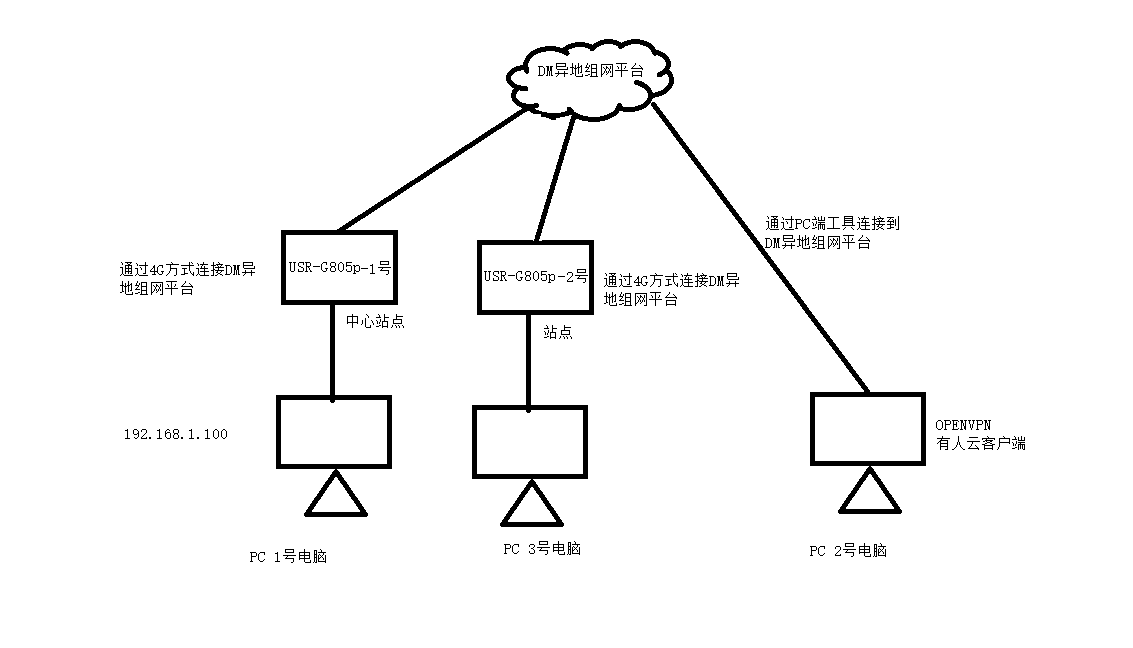

四、搭建星型網絡

1、創建星型網絡

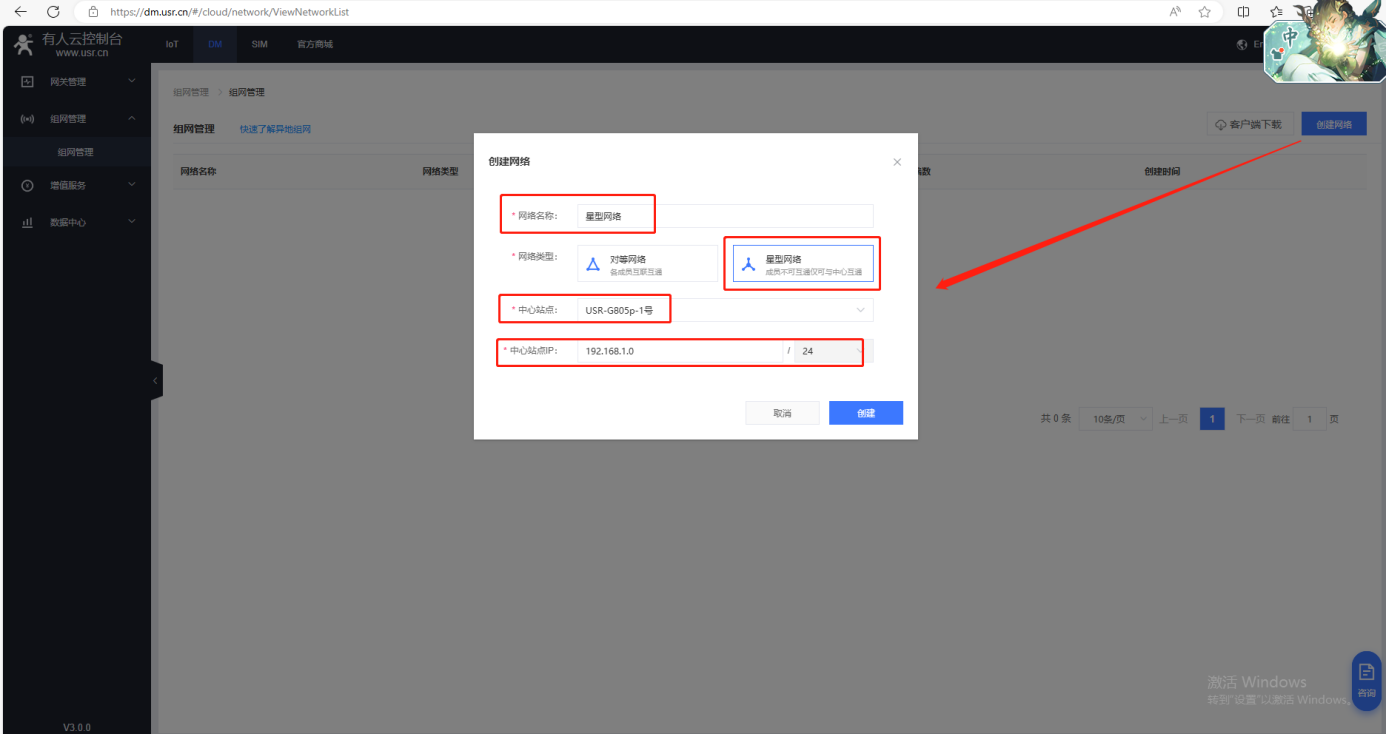

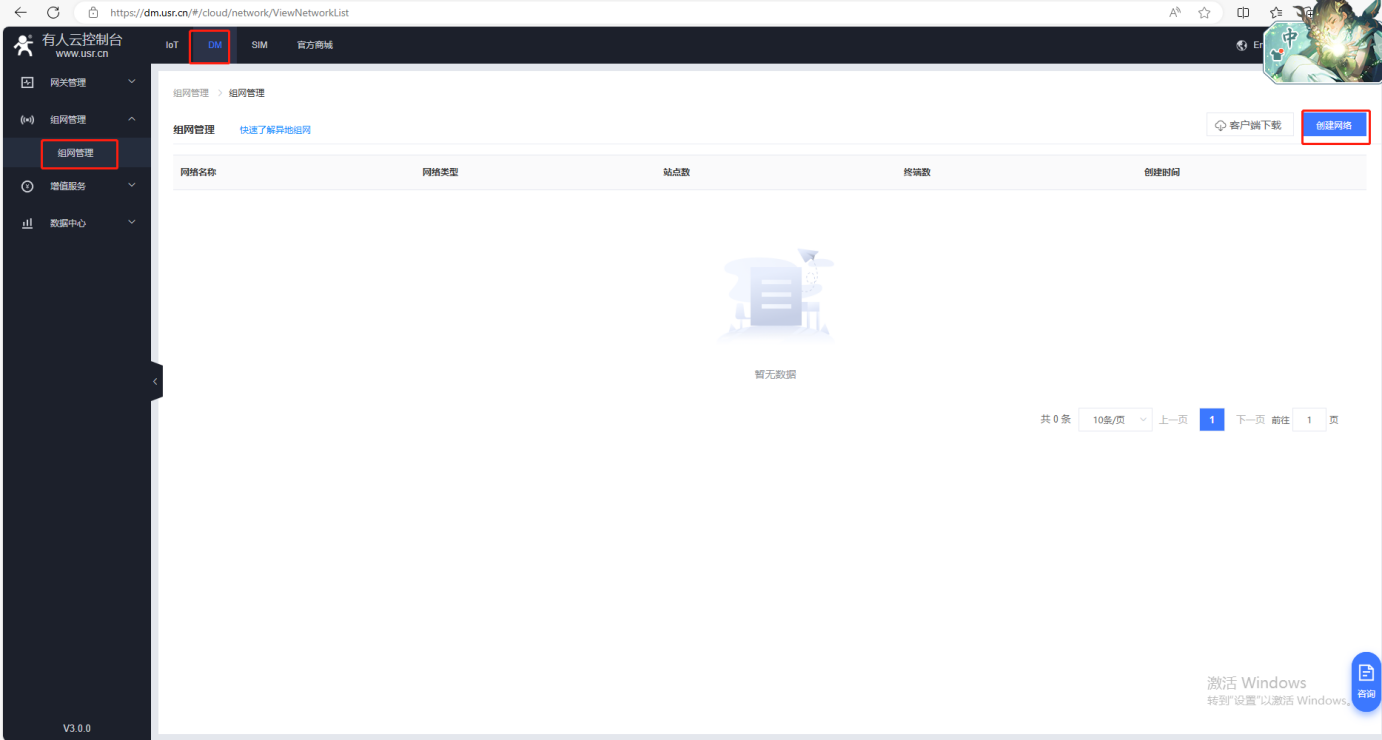

找到DM平臺，點擊組網管理，點擊創建網絡。

輸入網絡名稱，這里填的是星型網絡。

網絡類型選擇星型網絡。

中心站點選擇USR-G805p-1號，中心站點IP填192.168.1.0，點擊創建。

2、添加站點

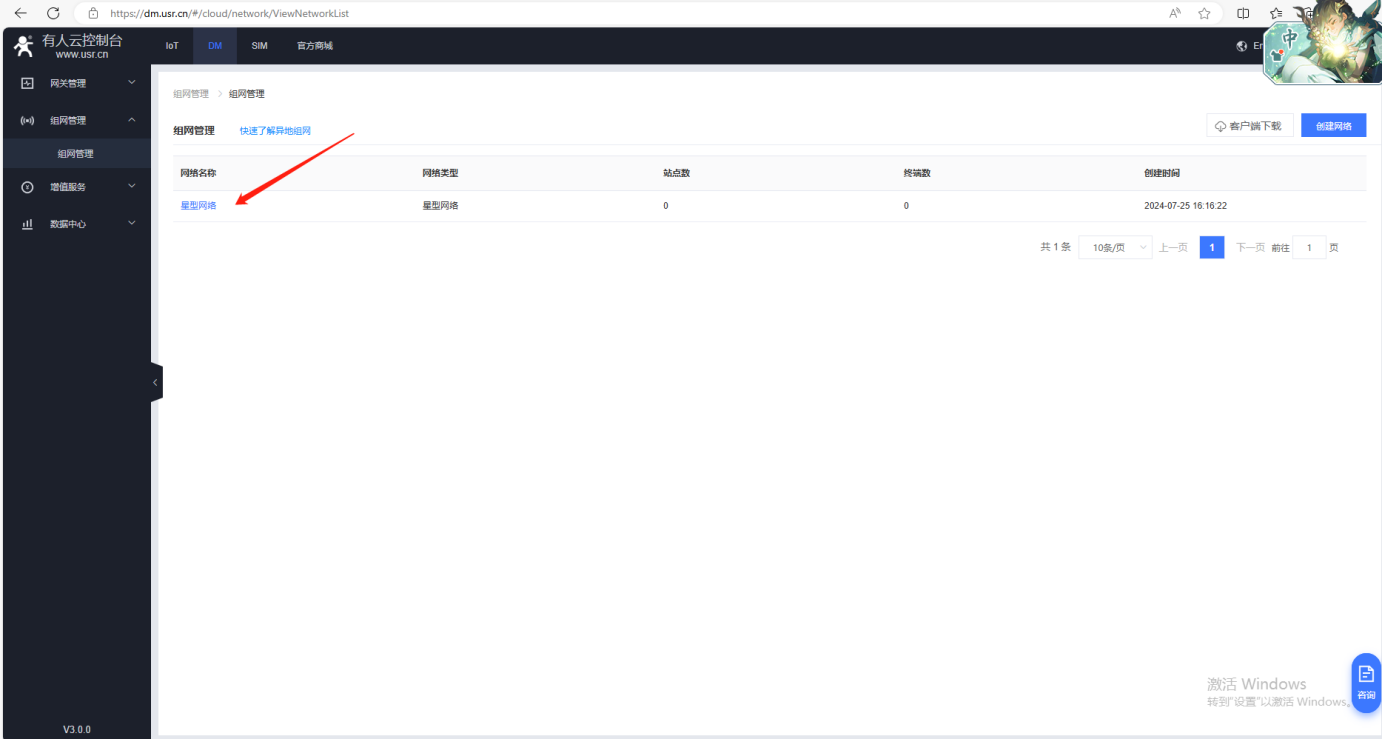

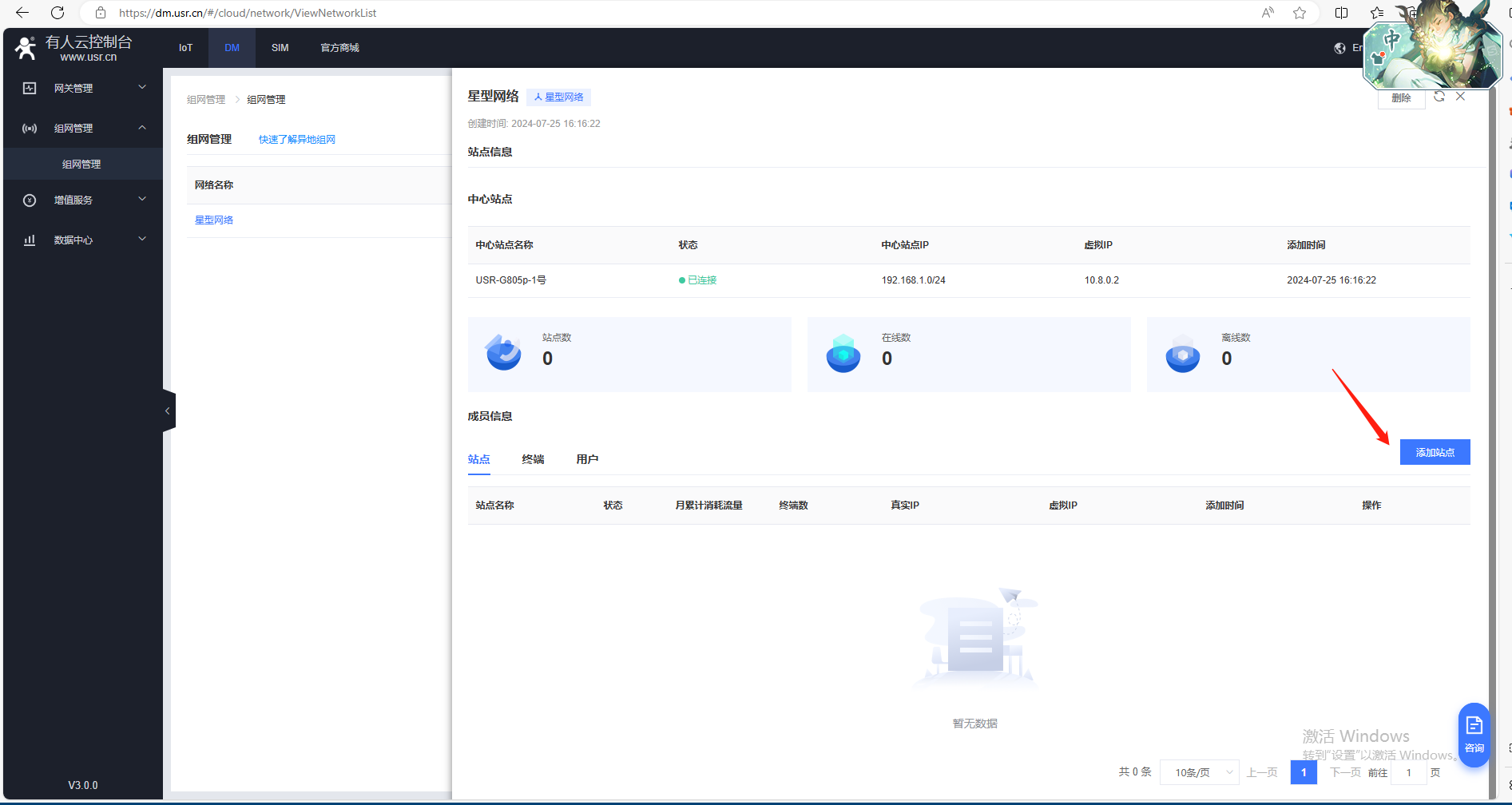

（1）點擊星型網絡這個名稱，點擊添加站點。

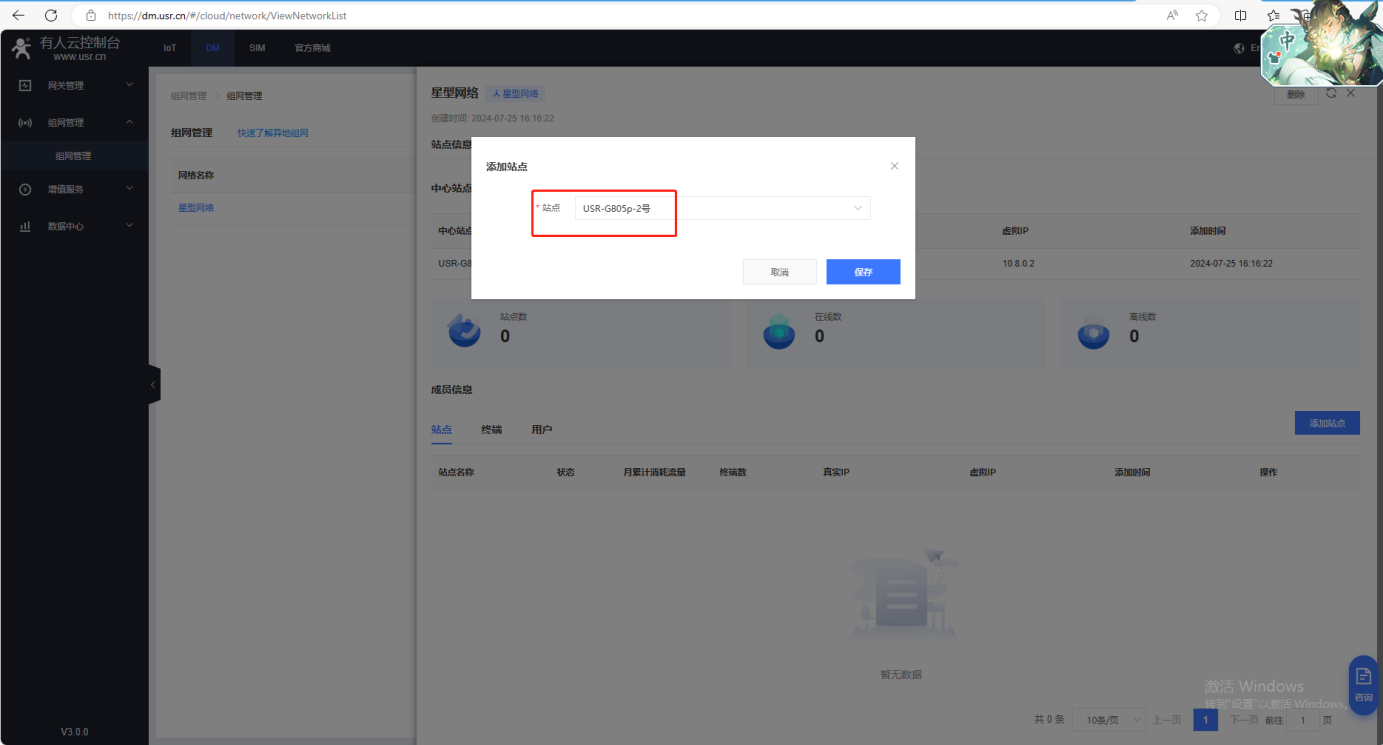

（2）選擇USR-G805p-2號，點擊保存。

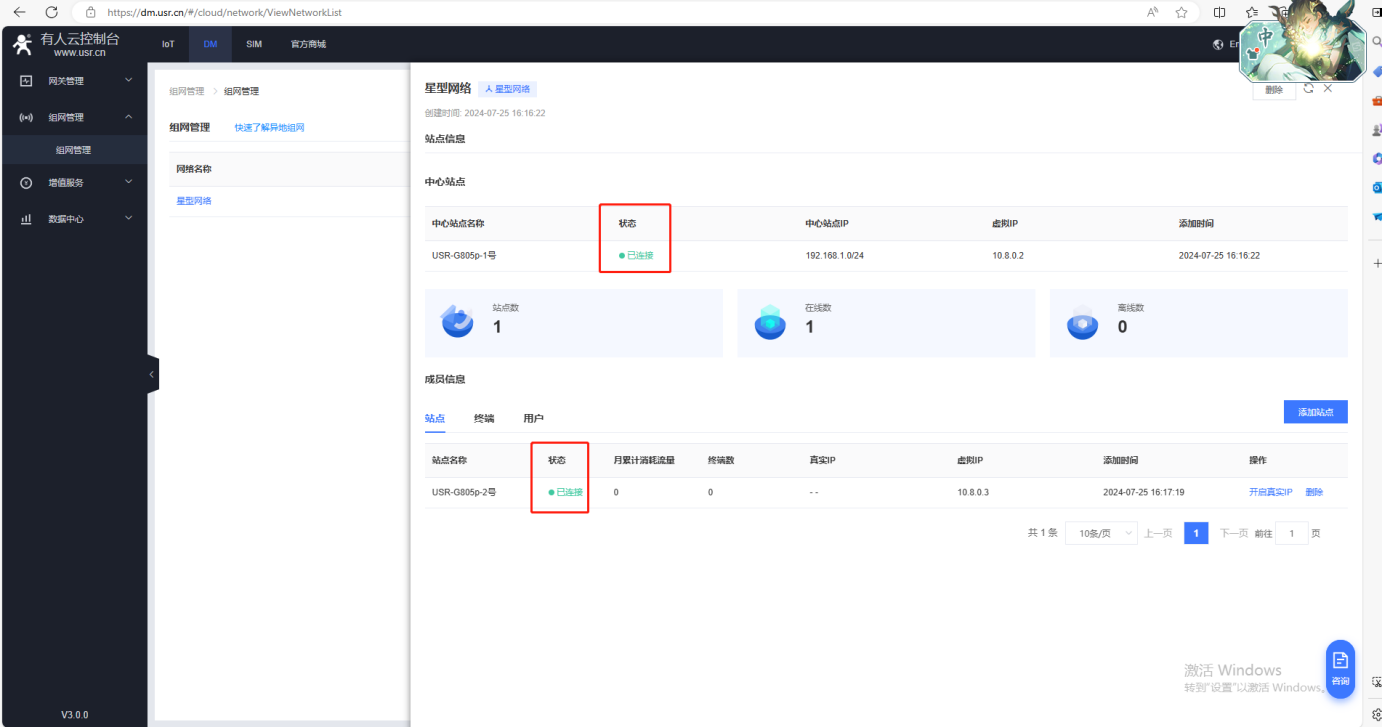

（3）星型網絡，可以看到中心站點USR-G805p-1號狀態已連接，站點USR-G805p-2號狀態已連接。

3、添加終端，添加USR-G805p-2號網口所接的網口設備

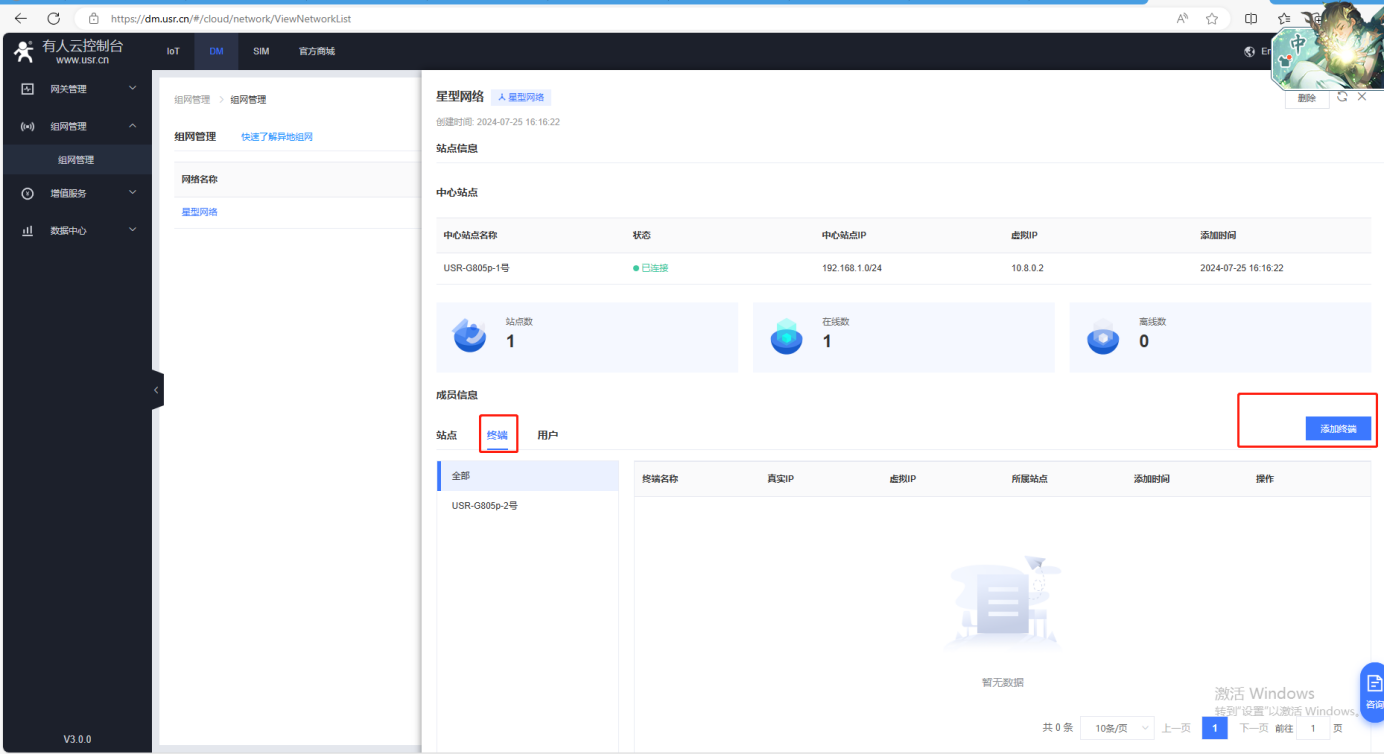

（1）星型網絡頁面，點擊終端，點擊添加終端。

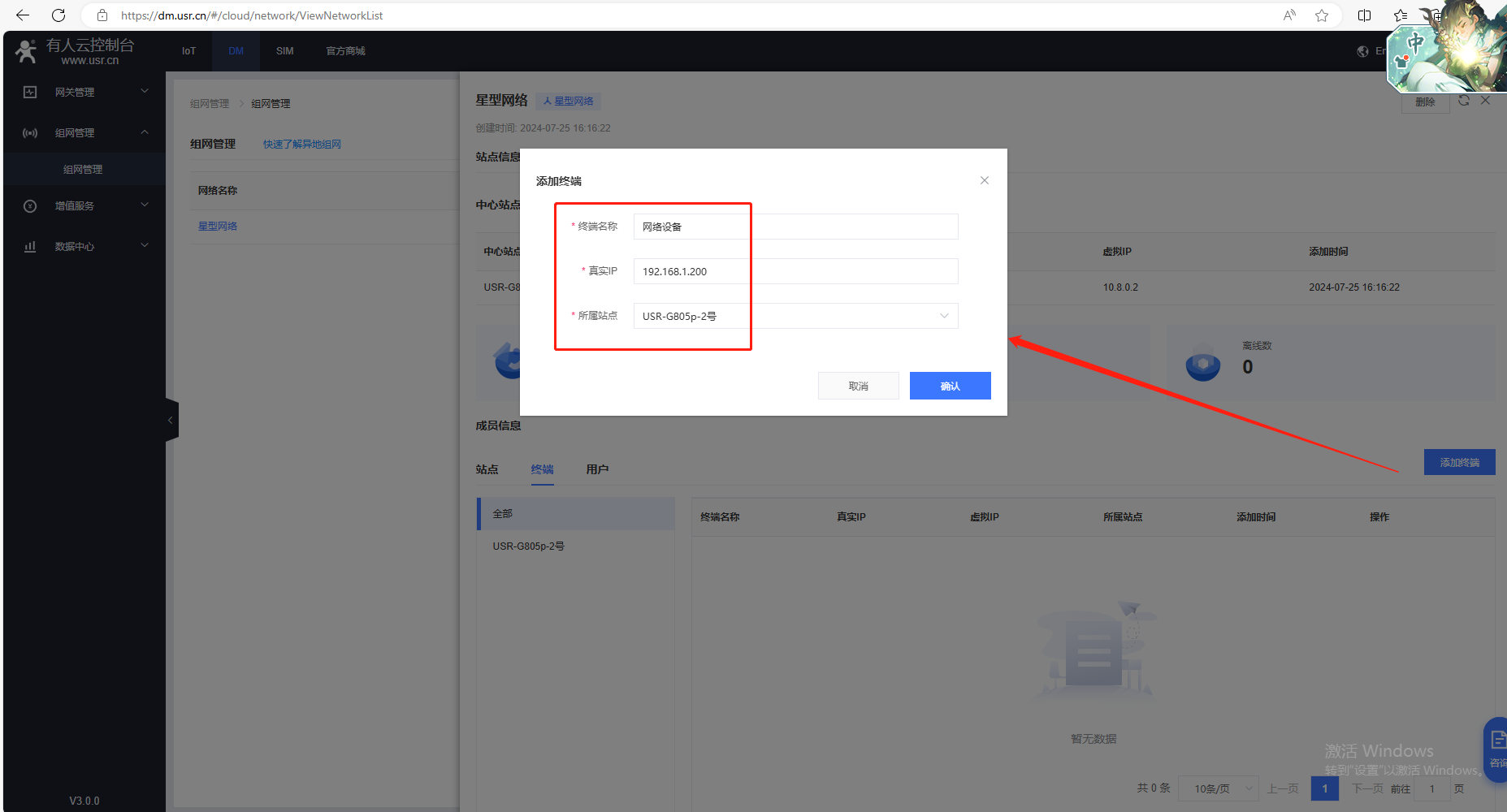

（2）添加終端，終端名稱填網絡設備，真實IP填192.168.1.200，所屬站點是USR-G805p-2號，點擊確認。

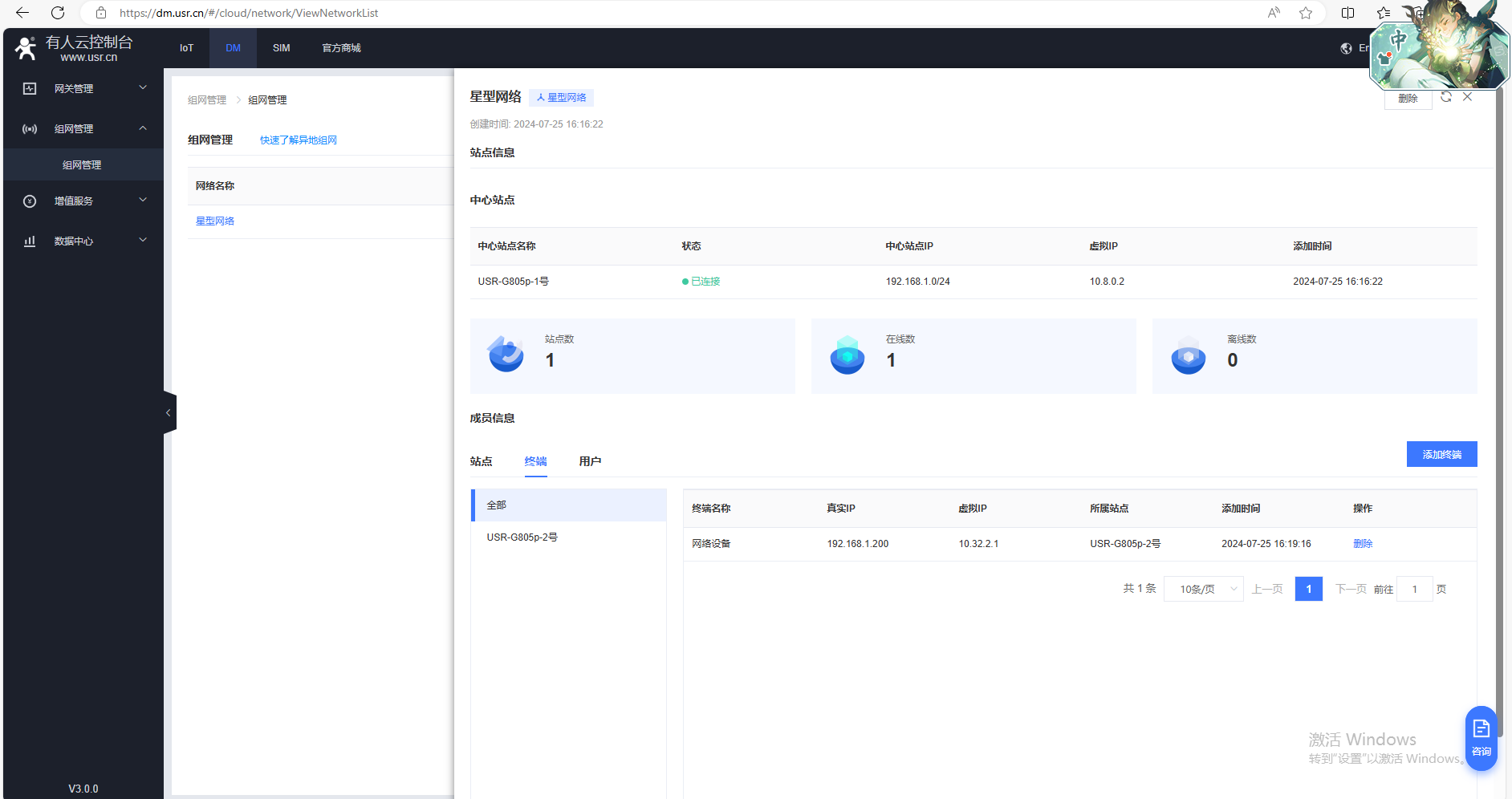

添加完，終端真實IP：192.168.1.200，虛擬IP：10.32.2.1

4、添加用戶，添加主用戶

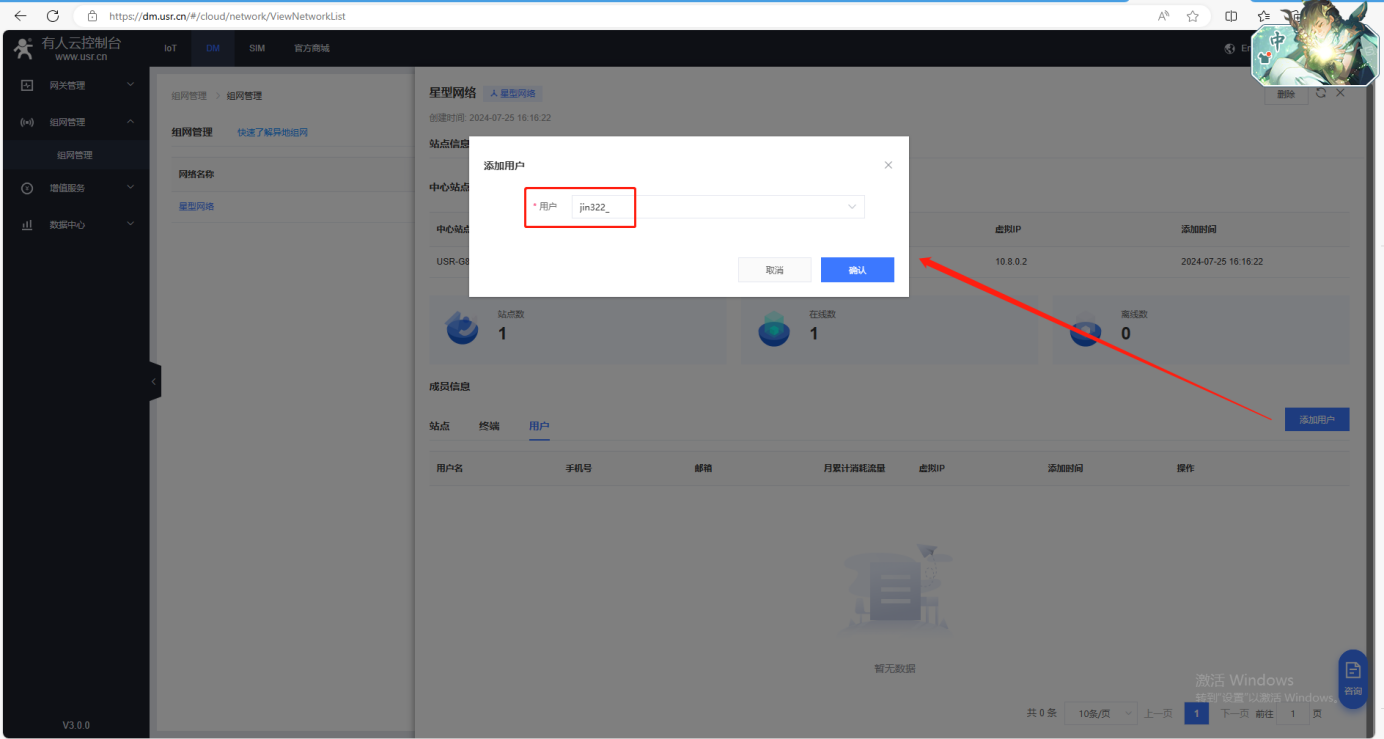

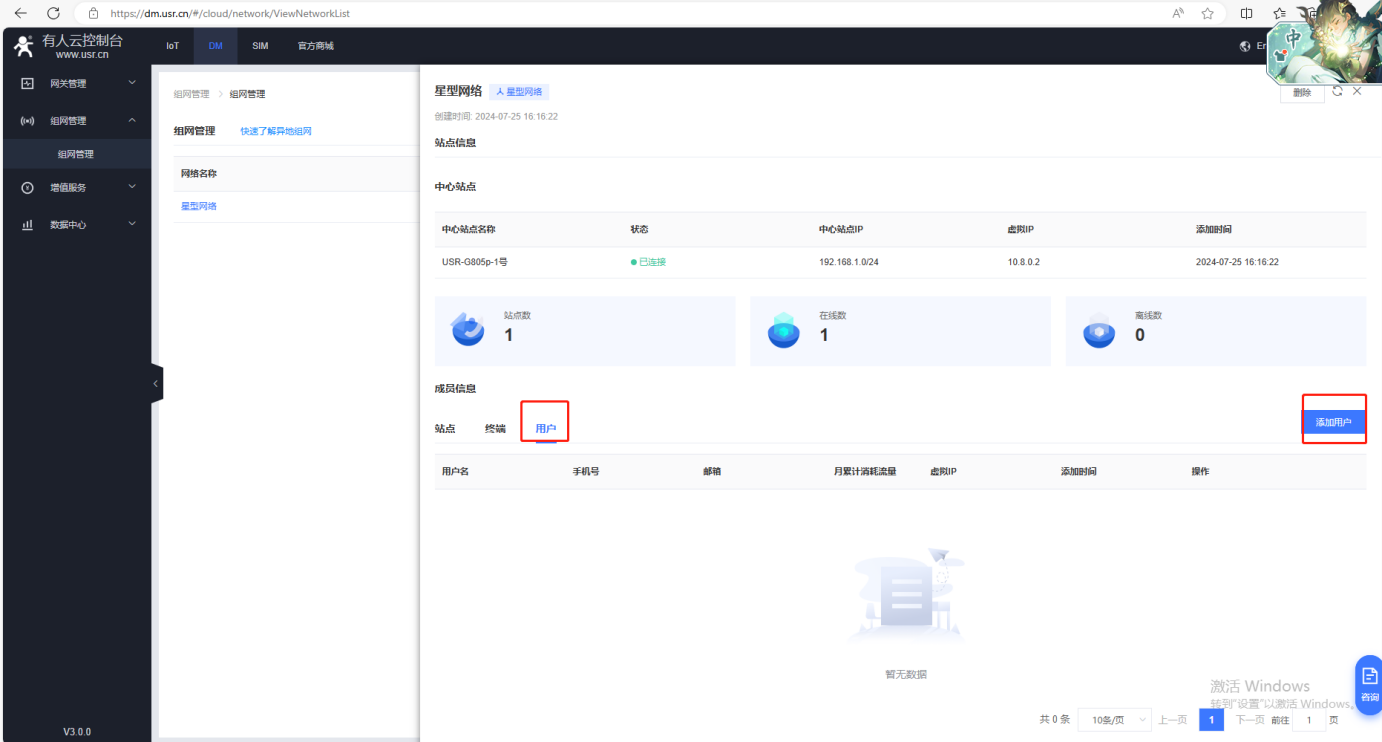

點擊用戶，點擊添加用戶，選擇有人云主用戶，點擊確認。

5、2號電腦PC2，下載配置文件，下載客戶端

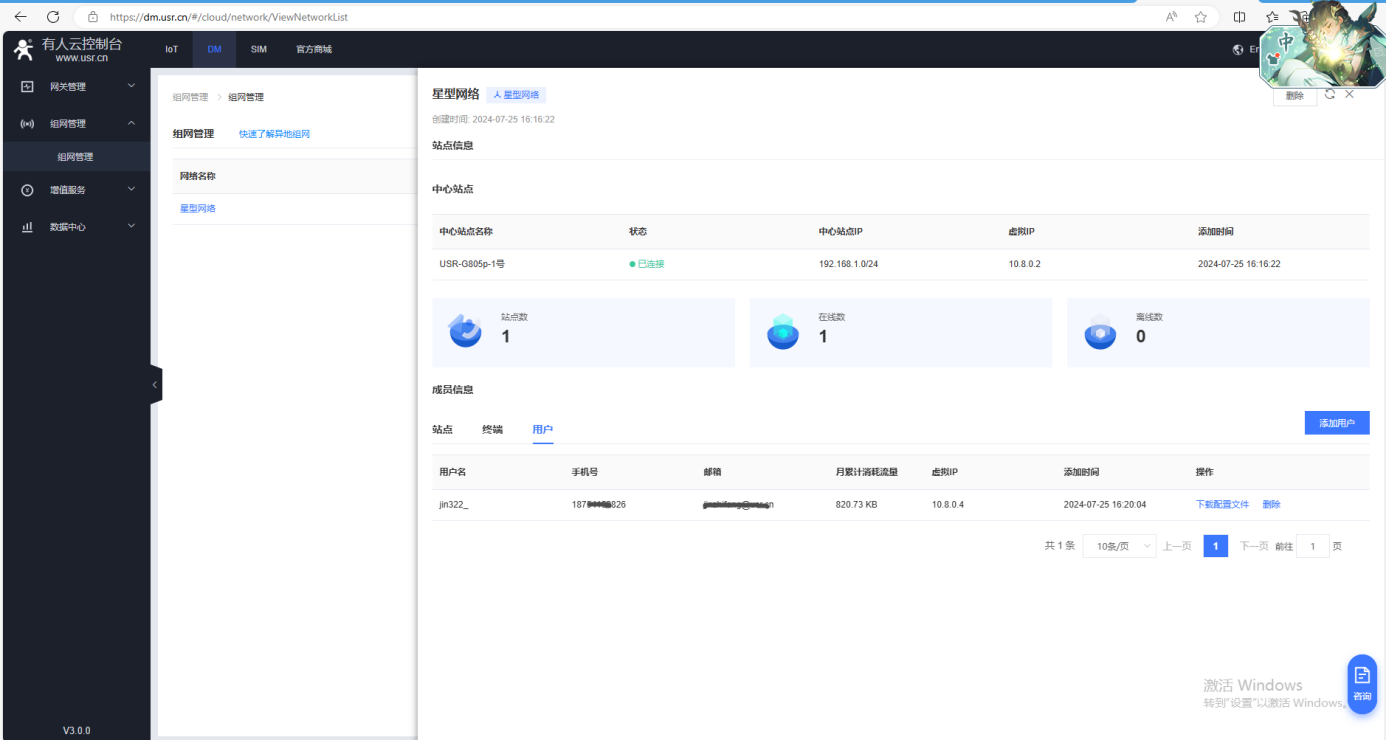

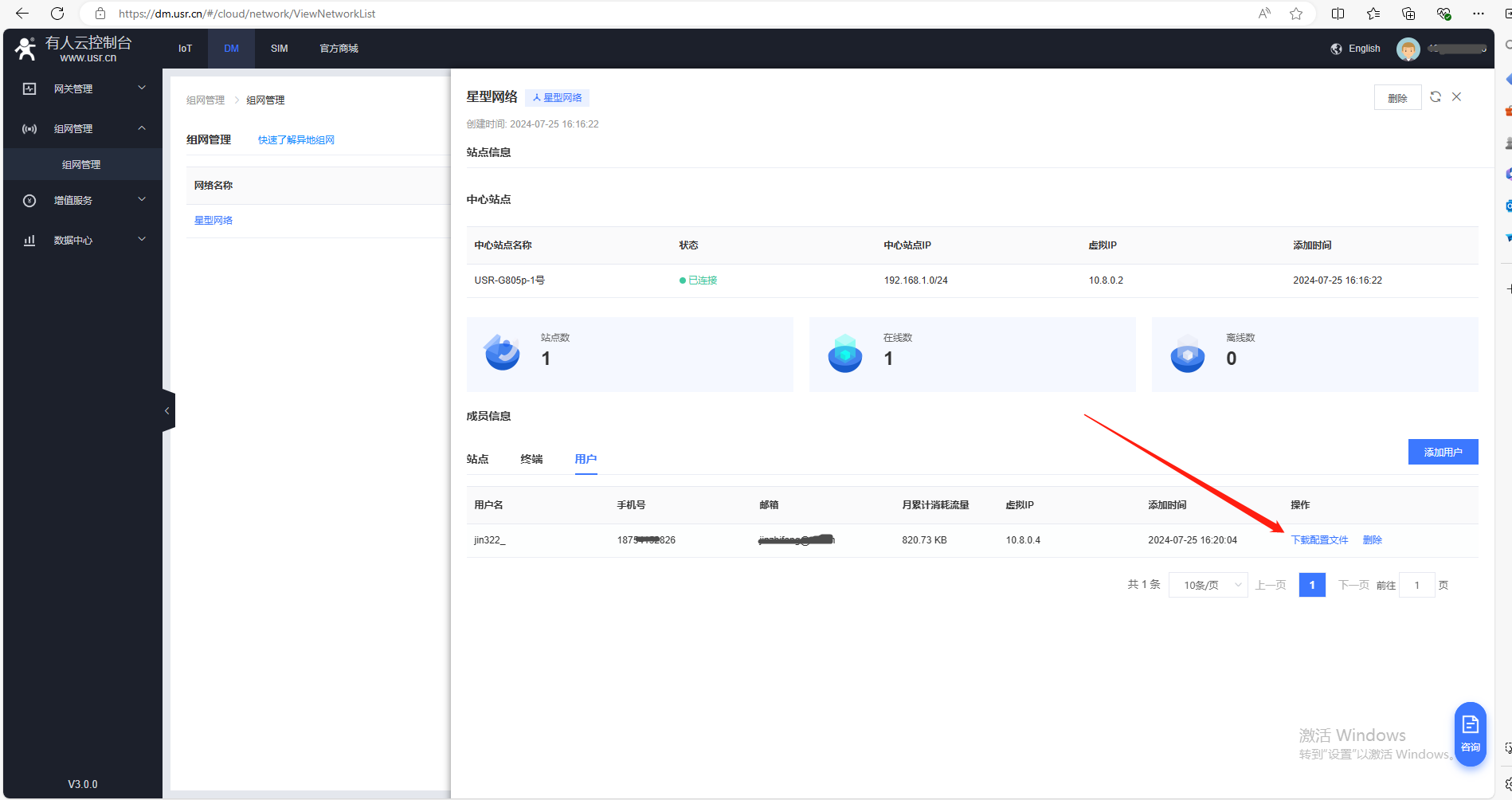

（1）2號電腦PC2，登陸有人云DM平臺，在點開添加的星型網絡，找到用戶，點擊用戶，在主用戶后面操作下面，點擊下載配置文件。

主用戶，虛擬IP是10.8.0.4

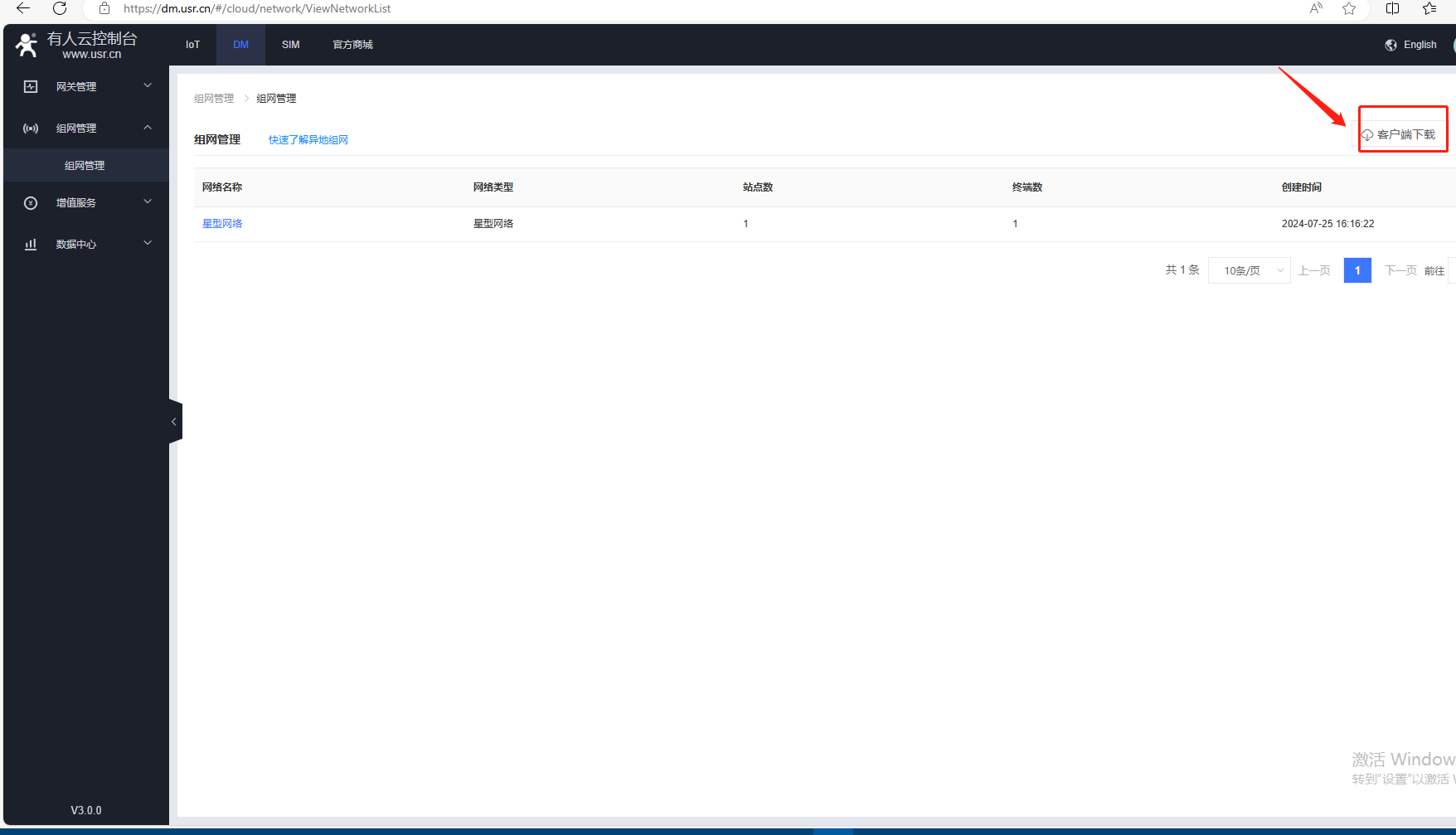

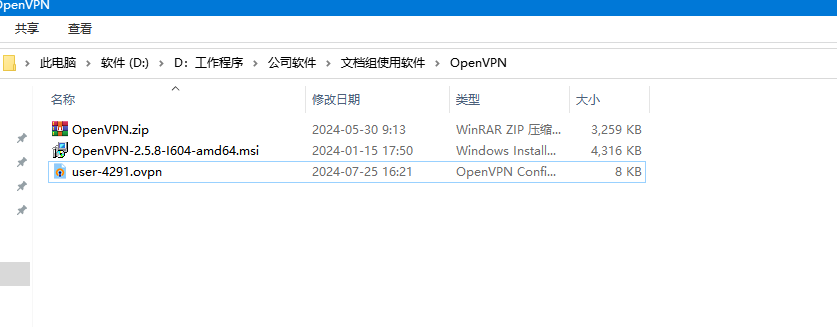

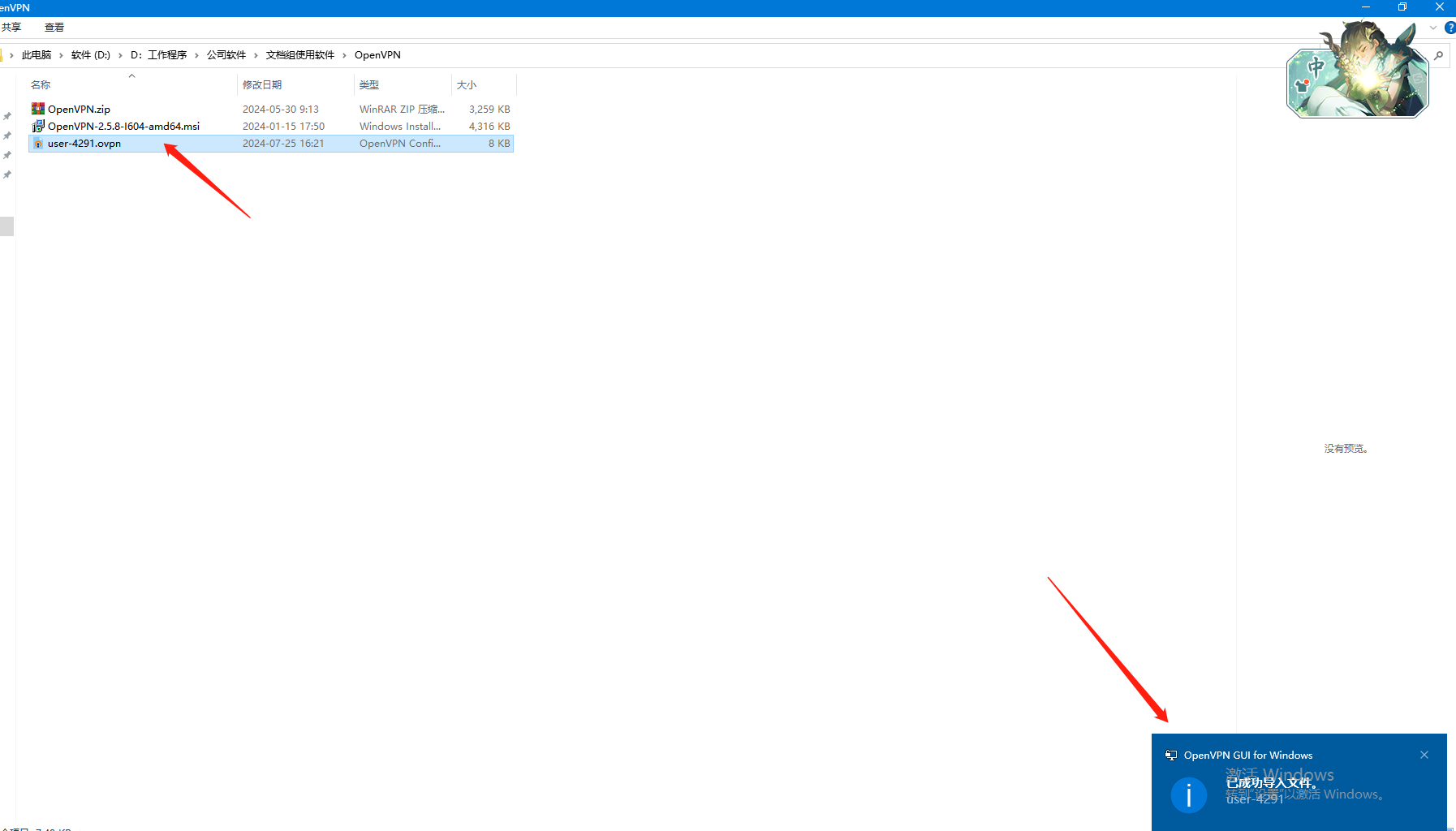

（2）2號電腦PC2，登陸有人云DM平臺，點開組網管理，右側找到客戶端下載，下載安裝客戶端軟件，打開下載好的配置文件，導入配置。

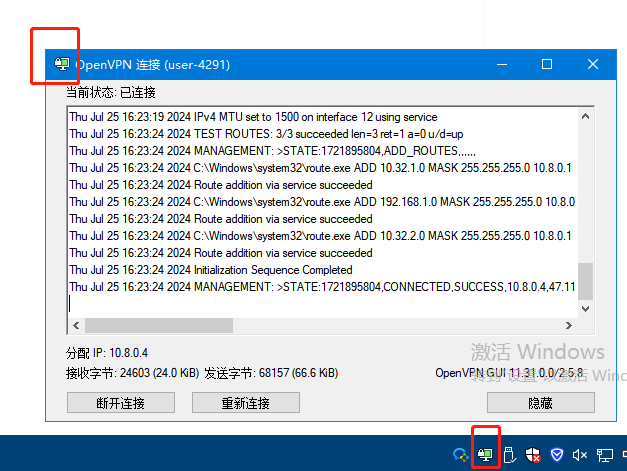

（3）客戶端OPENVPN連接后，客戶端小圖標顯示綠色，表示已連接。

（4）電腦控制面板，查看網絡連接，OpenVPN TAP-Windows6網卡，查看IPv4的IP是10.8.0.4

五、驗證星型網絡

1、客戶端-中心站點訪問驗證

（1）中心站點USR-G805p-1號的網口通過接口配件網線接1號電腦PC1

2號電腦PC2，訪問中心站點USR-G805p-1號下的1號電腦PC1。

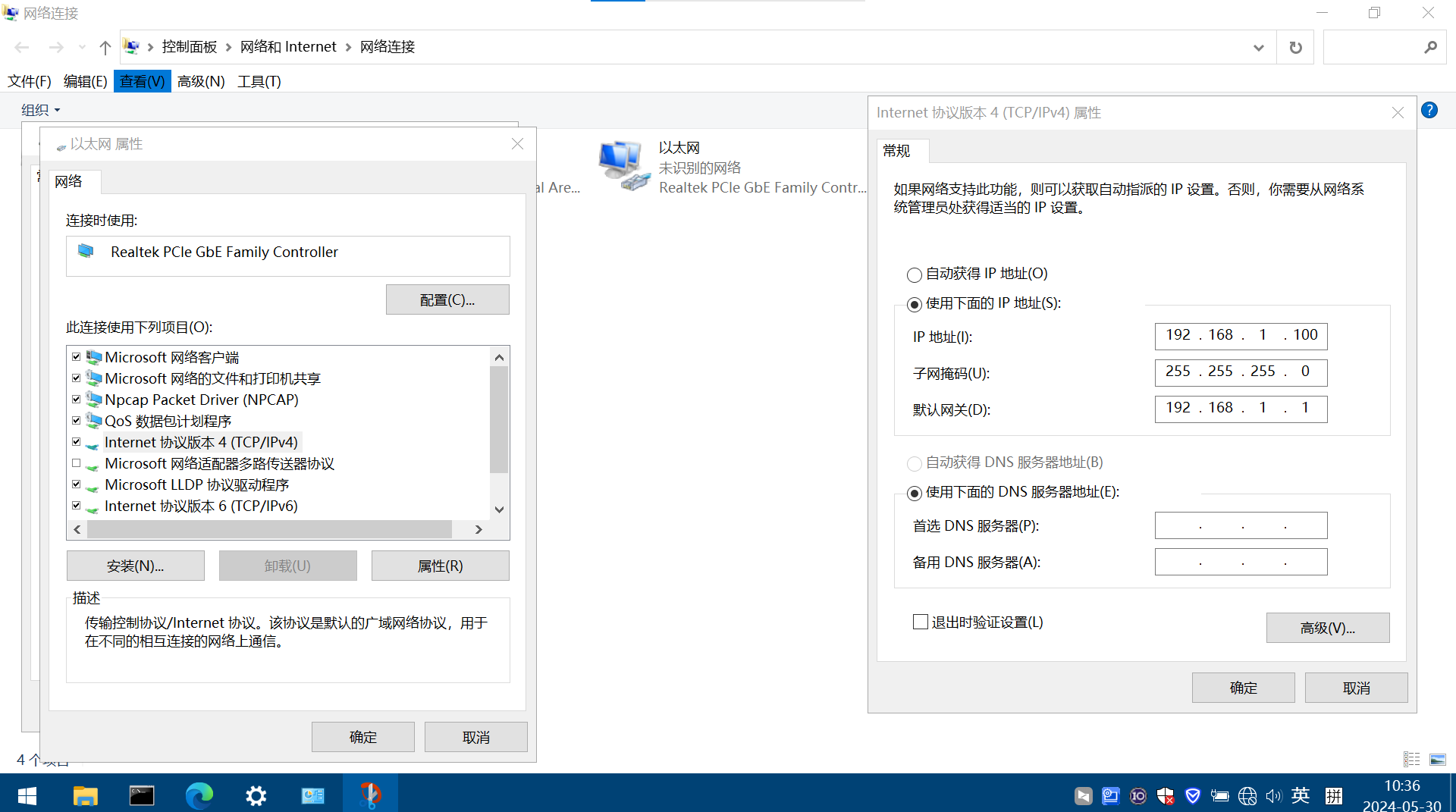

1號電腦PC1，設置靜態IP，192.168.1.100，子網掩碼255.255.255.0，網關192.168.1.1

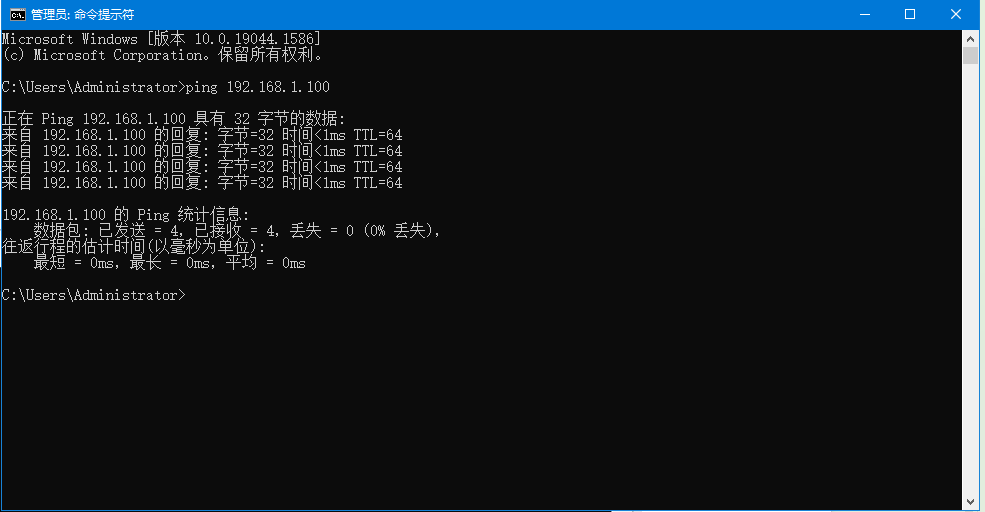

（2）PING測試

客戶端所在的2號電腦PC2，可以PING通中心站點USR-G805p-1號下終端電腦PC1的真實IP：192.168.1.100。

（3）網口設備替換中心站點終端1號電腦測試

備注：以上終端，都可以拿實際網口設備，替換終端電腦。

舉例：用有人公司的串口服務器，USR-N520-H7，提前設置靜態IP，192.168.1.100，子網掩碼255.255.255.0，網關192.168.1.1

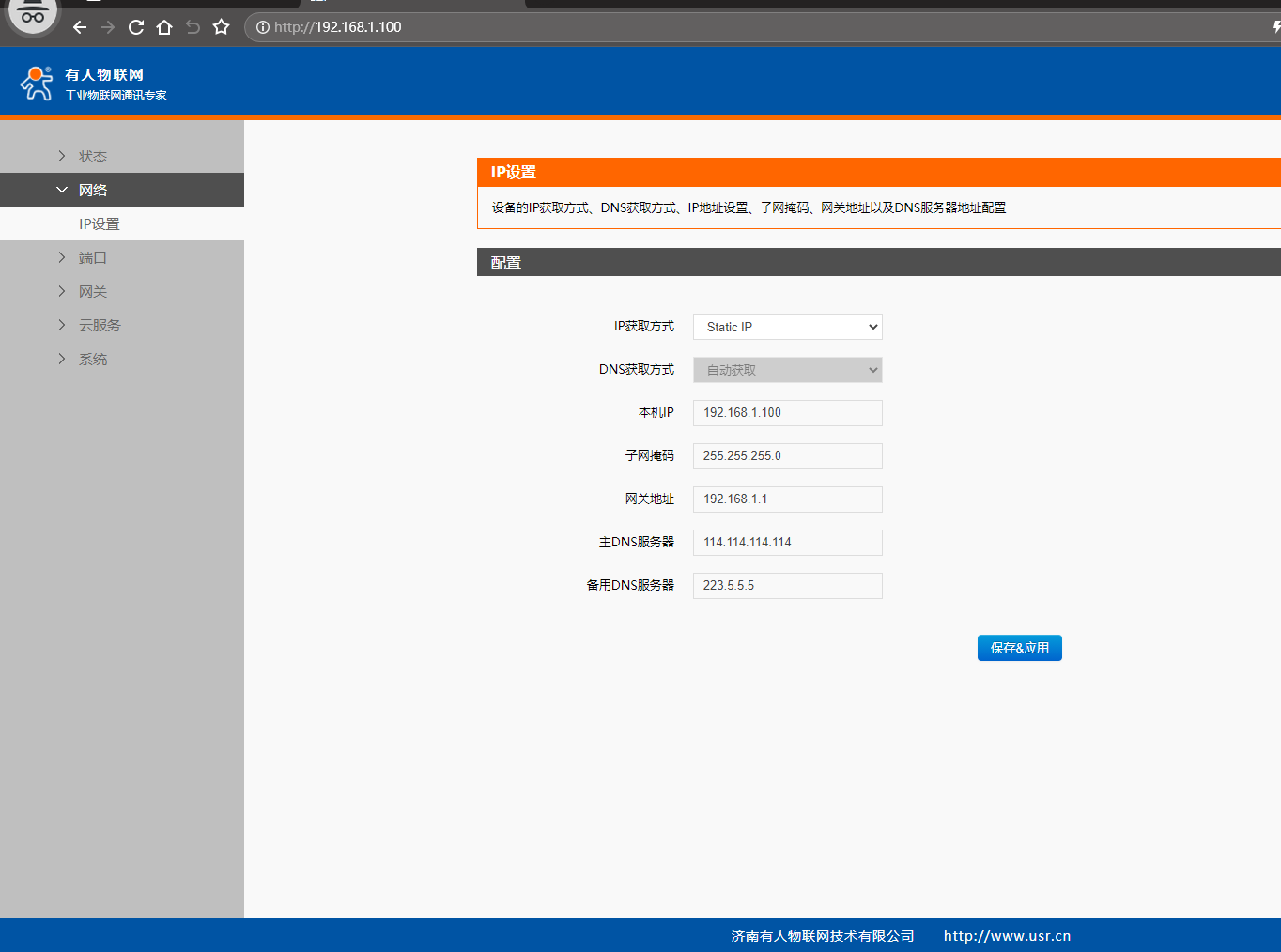

客戶端所在的2號電腦PC2，瀏覽器輸入中心站點終端的真實IP 192.168.1.100，可以訪問USR-N520-H7的內置網頁。

編寫人：金志方 編寫日期：2024-07-25

審核人：金志方 審核日期：2024-07-25

訂正版本：V1.0 訂正內容：初稿
