USR-DR206-L與USR-LG207-L-P-N01點對點透傳示例

一、資料下載

USR-DR206-L 官網資料下載鏈接：http://imbacareer.com.cn/Product/393.html

USR-LG207-L-P-N01 官網資料下載鏈接：http://imbacareer.com.cn/Product/226.html

USR-DR206-L 設置軟件：http://imbacareer.com.cn/Download/1345.html

USR-LG207-L-P-N01 設置軟件：http://imbacareer.com.cn/Download/693.html

USR-TCP232-TEST串口助手：http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-DR206-L 產品 1臺

USR-LG207-L-P-N01 產品 1臺

12V電源適配器 1個

12V端子電源適配器 1個

USB-RS485串口線 1條

USB-RS232串口線 1條

筆記本電腦 1臺

2、硬件連接

USR-DR206-L 的485串口接USB-RS485串口線到電腦USB口，然后產品接12V端子電源適配器上電。

USR-LG207-L-P-N01 的232串口接USB-RS232串口線到電腦USB口，然后產品接12V電源適配器上電。

3、查看串口號

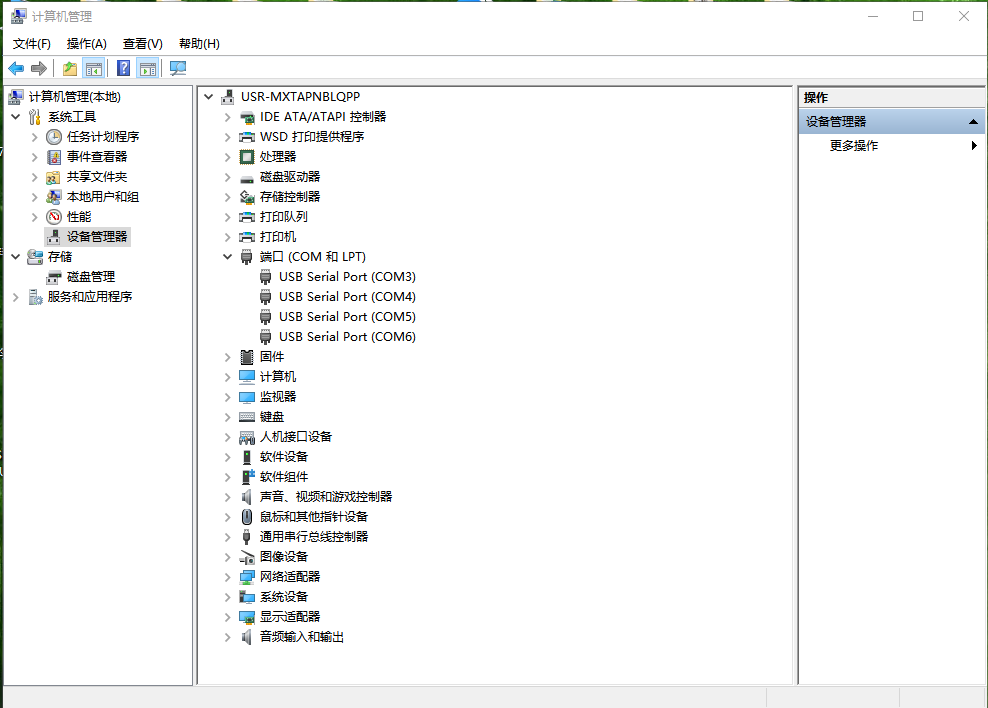

電腦鼠標點擊計算器管理，右擊，點開設備管理器，點擊端口，查看接USR-DR206-L和USR-LG207-L-P-N01的USB串口線COM口號，USR-DR206-L是COM3，USR-LG207-L-P-N01是COM4。

三、USR-DR206-L參數設置

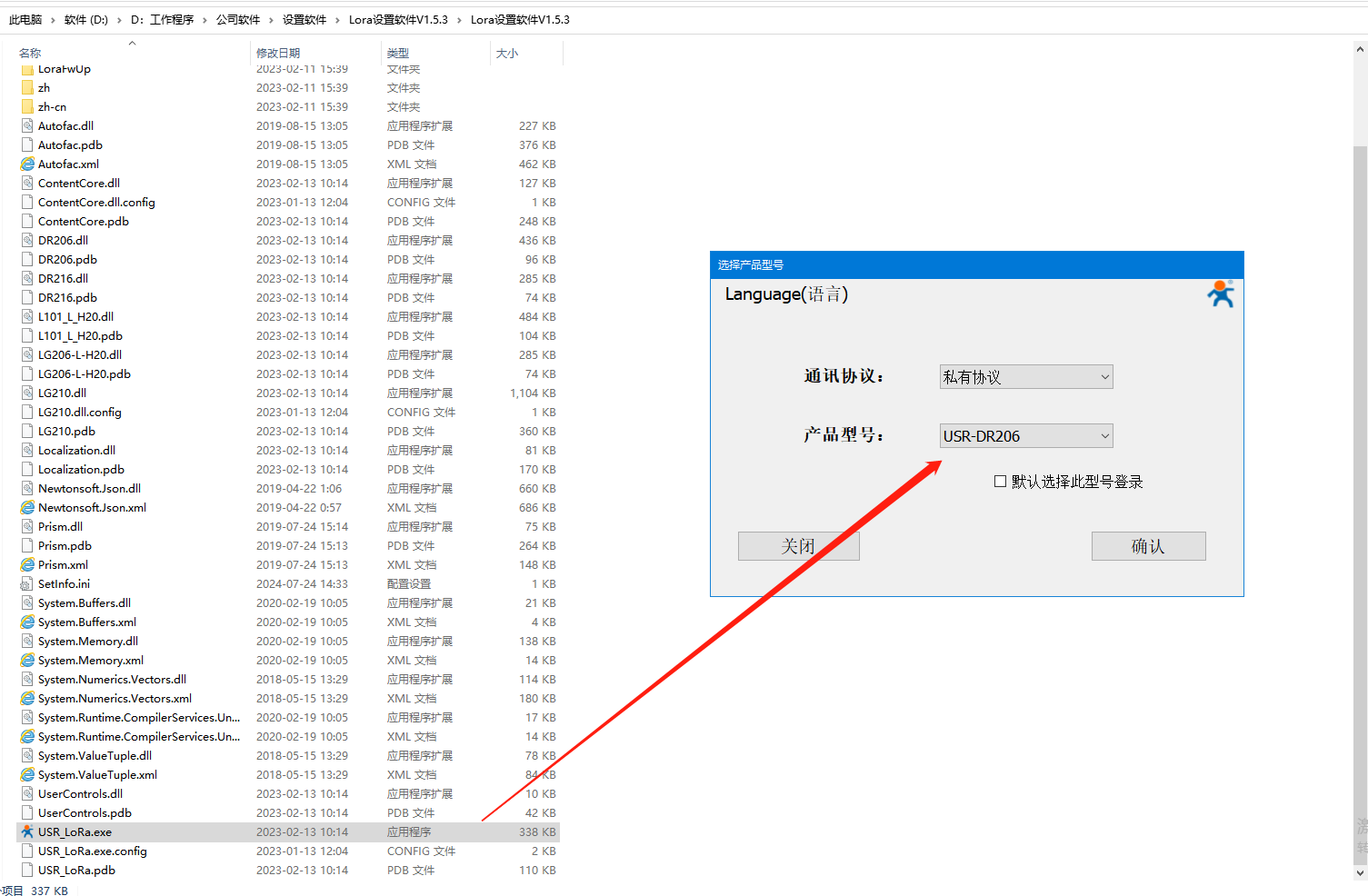

1、打開設置軟件

電腦打開USR-DR206-L的V1.5.3版設置軟件，型號選擇USR-DR206。

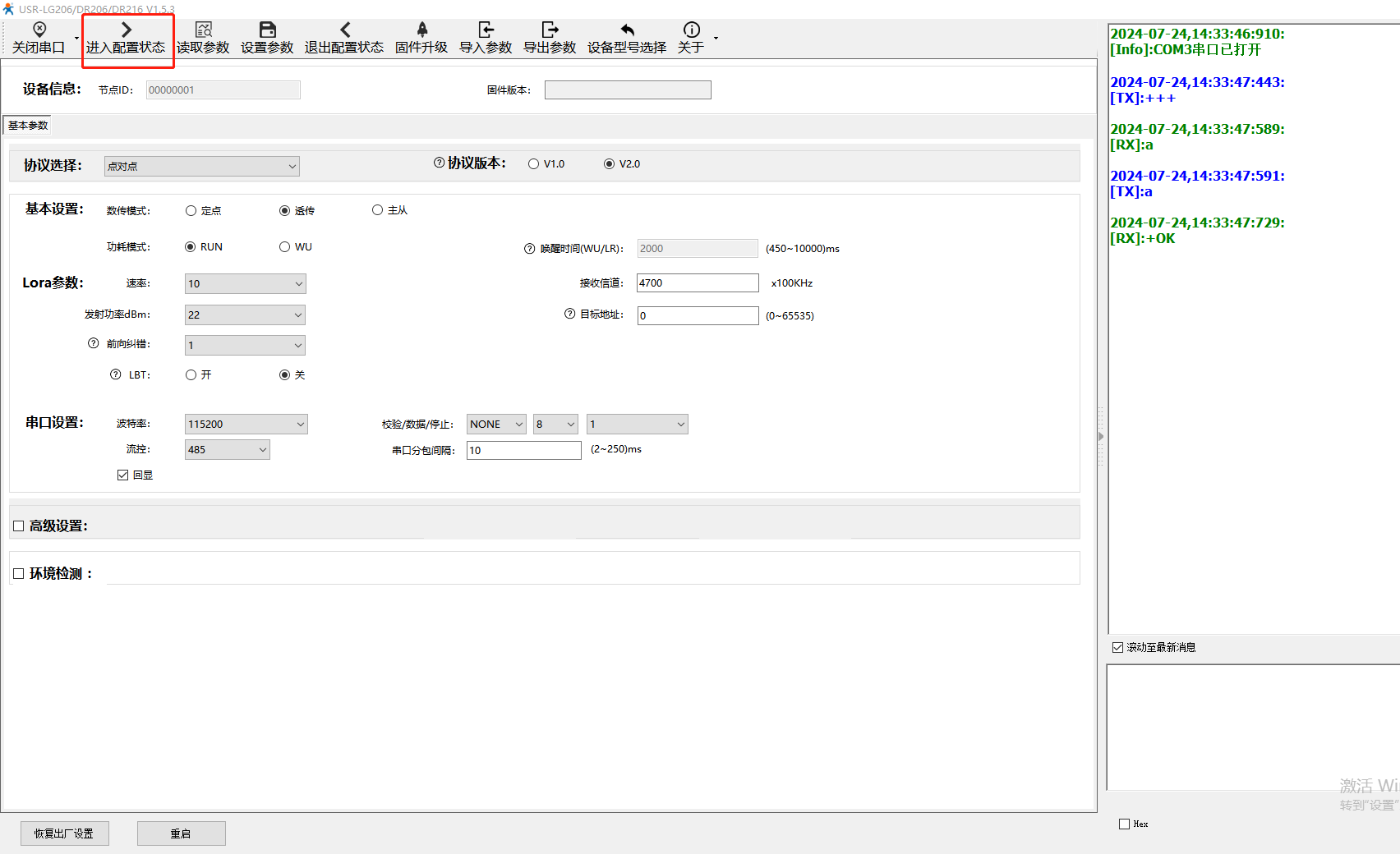

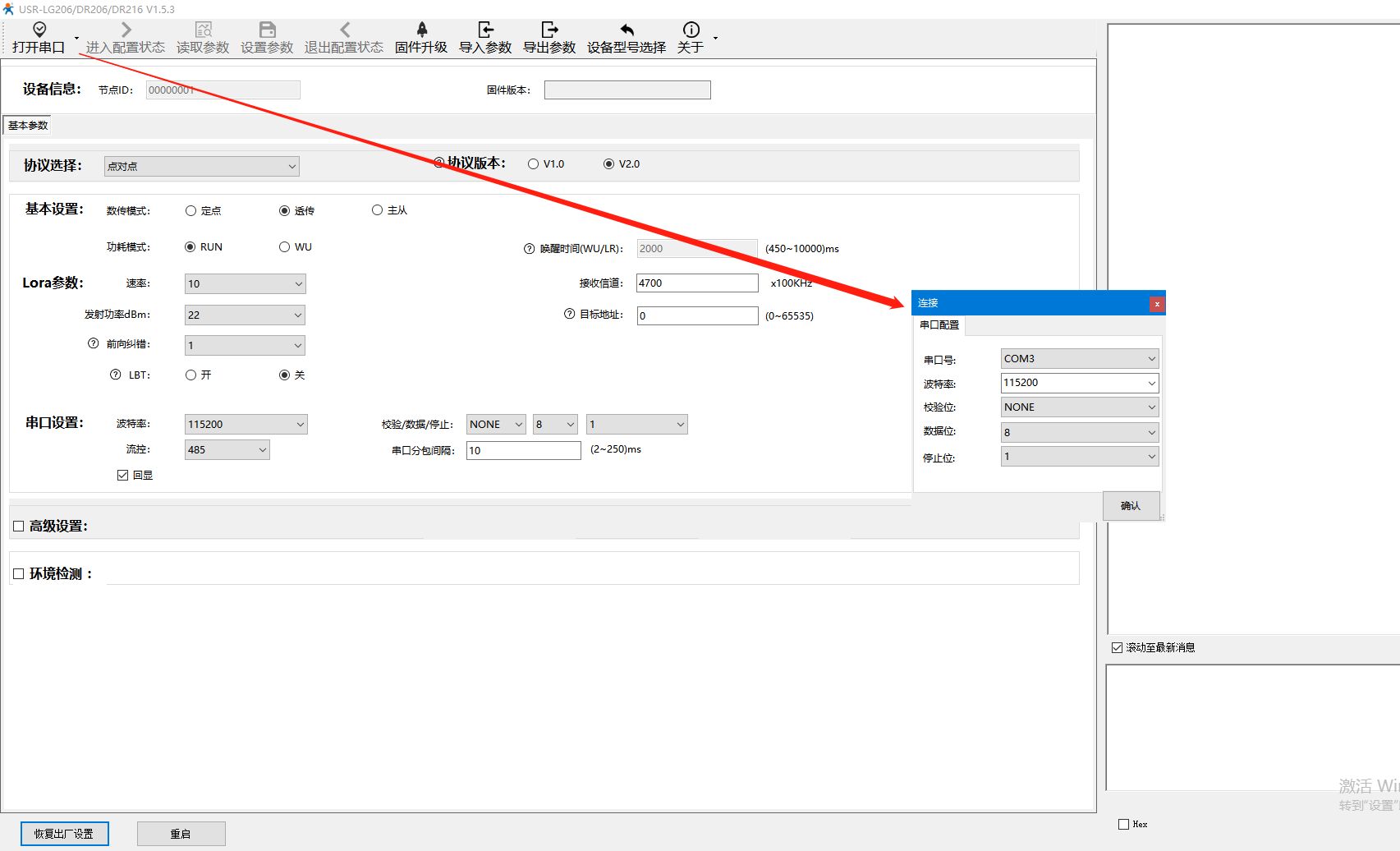

2、打開串口，點擊進入配置狀態

選擇對應的串口線COM口號，串口參數和USR-DR206-L串口參數一致。

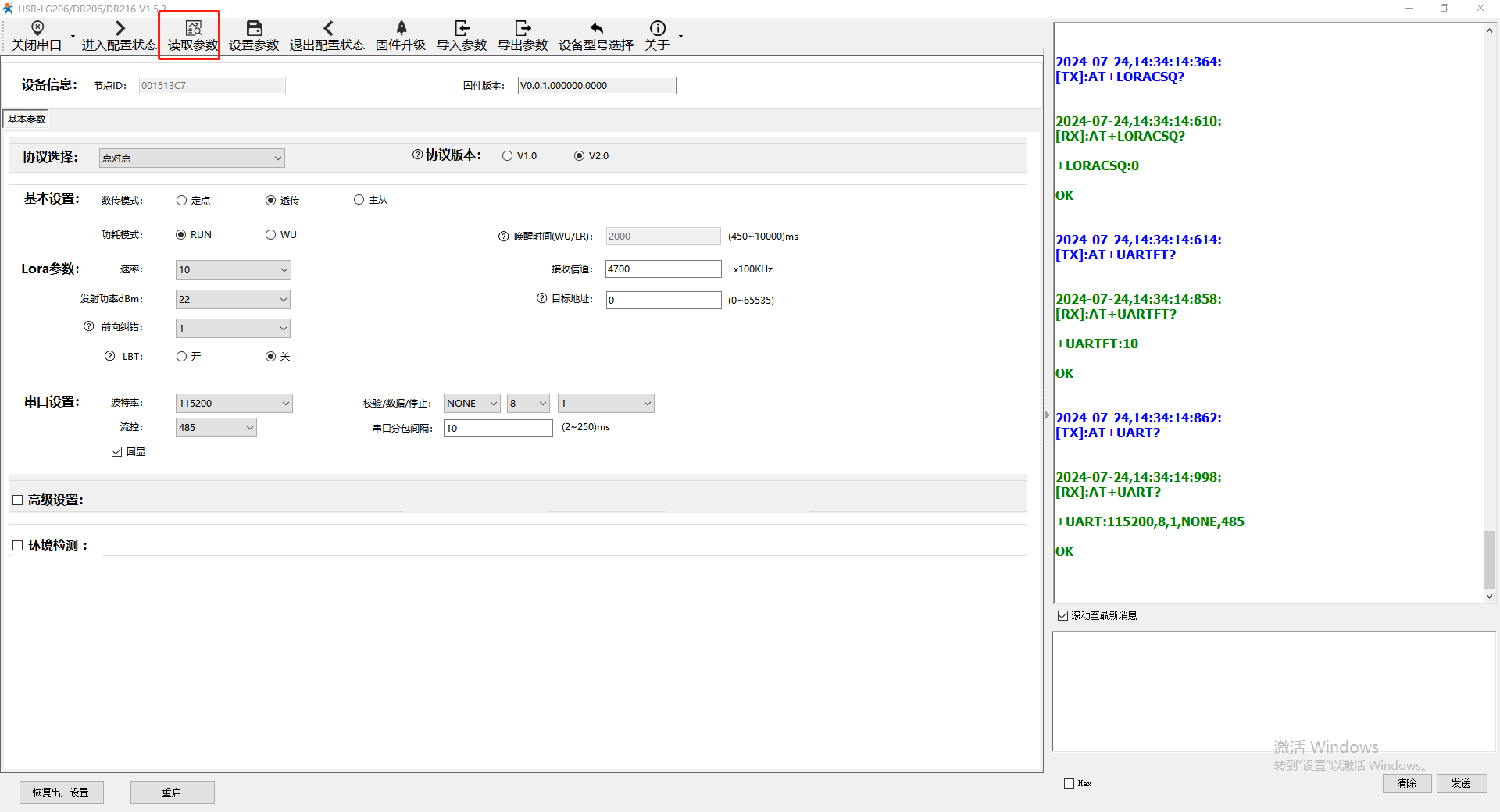

3、點擊讀取參數

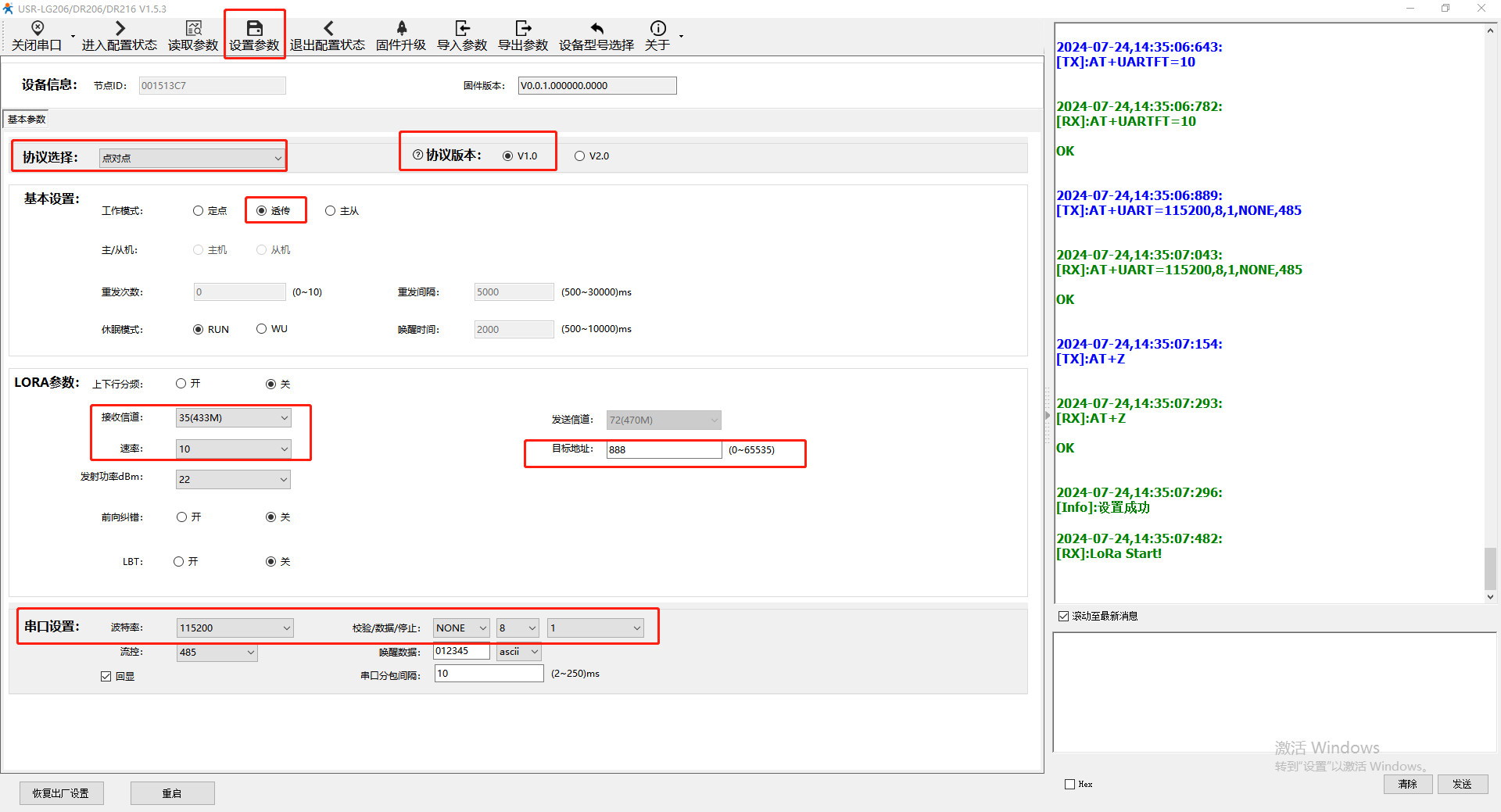

4、設置參數，點擊設置參數

協議選擇：點對點

協議版本：V1.0（備注：和LG207通訊，需要選擇V1.0，DR206自身通訊選擇V2.0）

工作模式：透傳

LORA參數：接收信道設置35（433MHZ），速率10，地址888。

備注：信道、速率、地址和LG207一致，LG207信道范圍是12-43，所以DR206設置符合LG207信道范圍的信道。LORA通訊是速率小，距離遠，速率可以根據現場實際距離設置，地址自定義。

串口設置：波特率115200,NONE,8,1

點擊設置參數，設置完參數，設置軟件關閉串口。

四、USR-LG207-L-P-N01參數設置

1、打開設置軟件

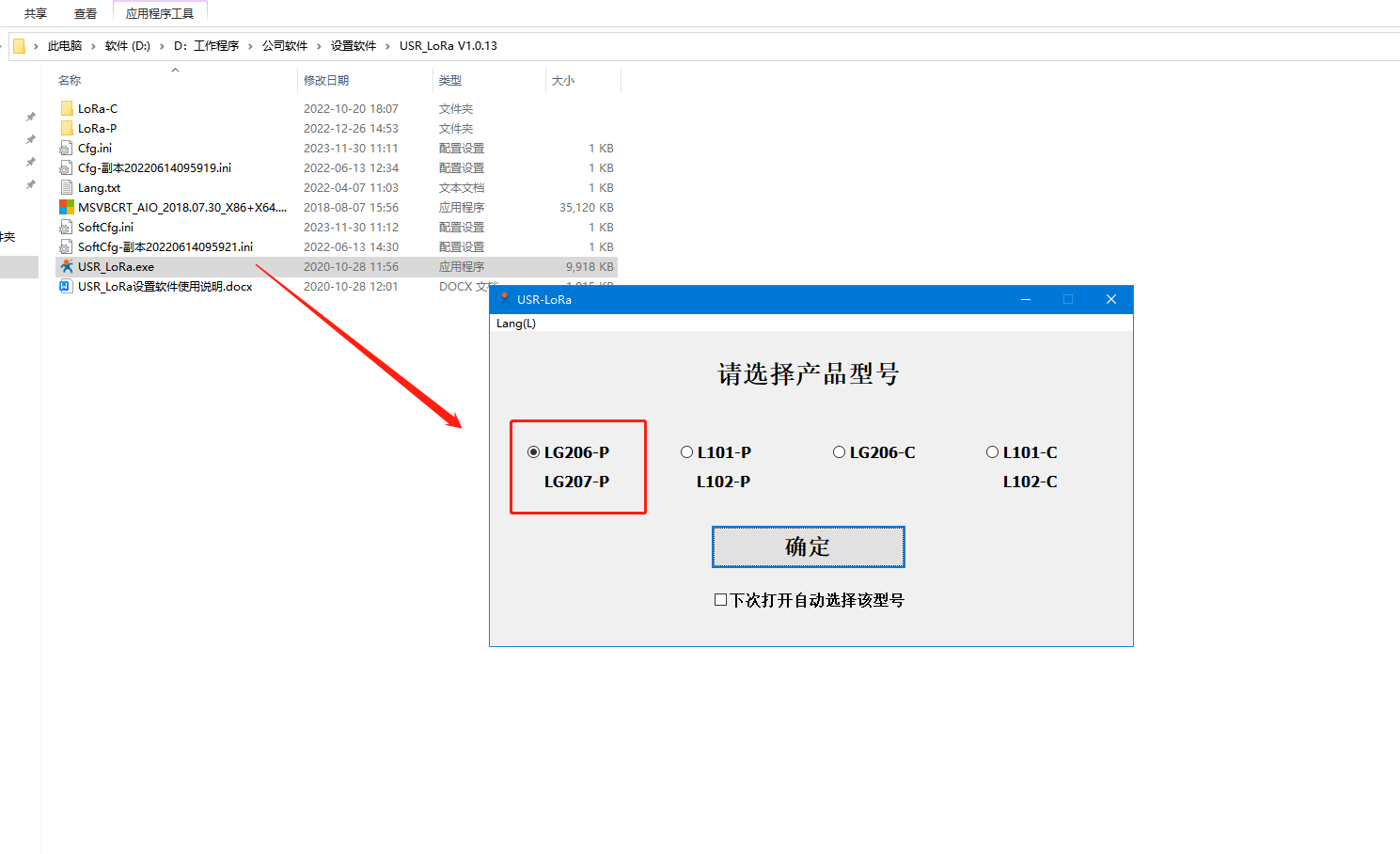

電腦打開USR-LG207-L-P-N01的V1.0.13版設置軟件，型號選擇LG207-L-P。

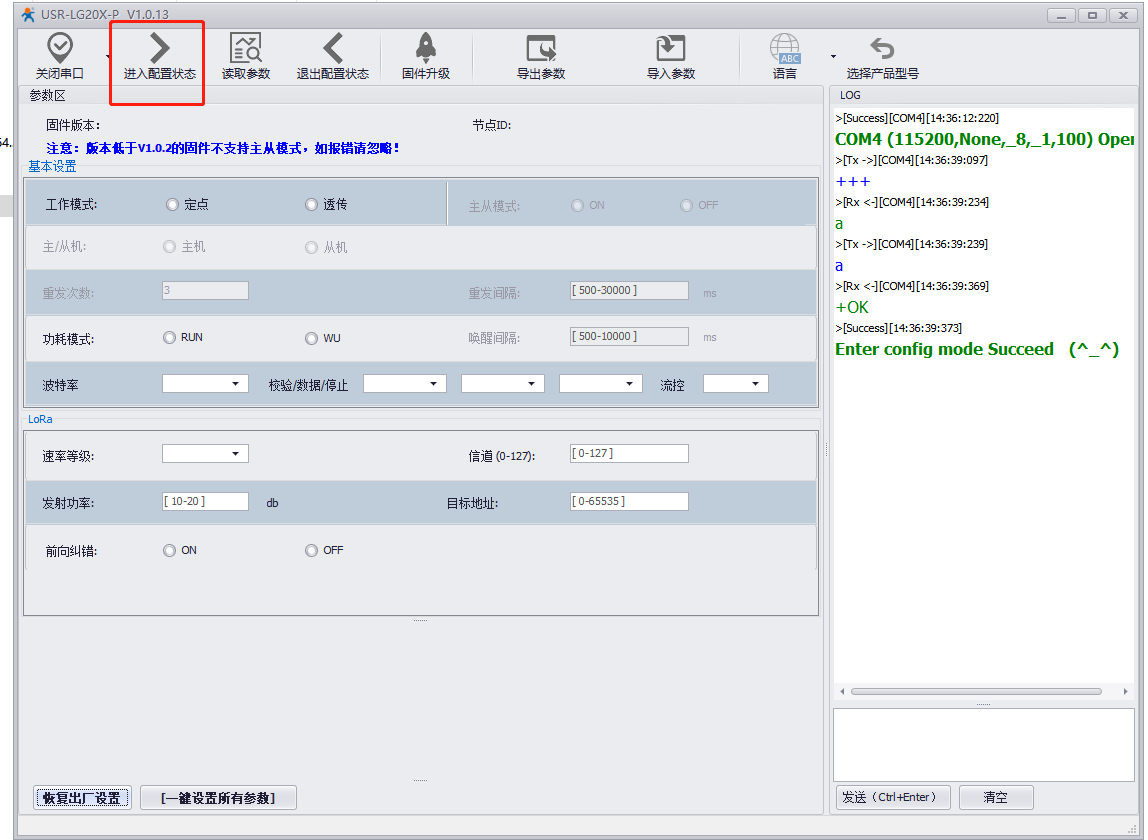

2、打開串口，點擊進入配置狀態

選擇對應的串口線COM口號，串口參數和USR-LG207-L-P-N01串口參數一致。

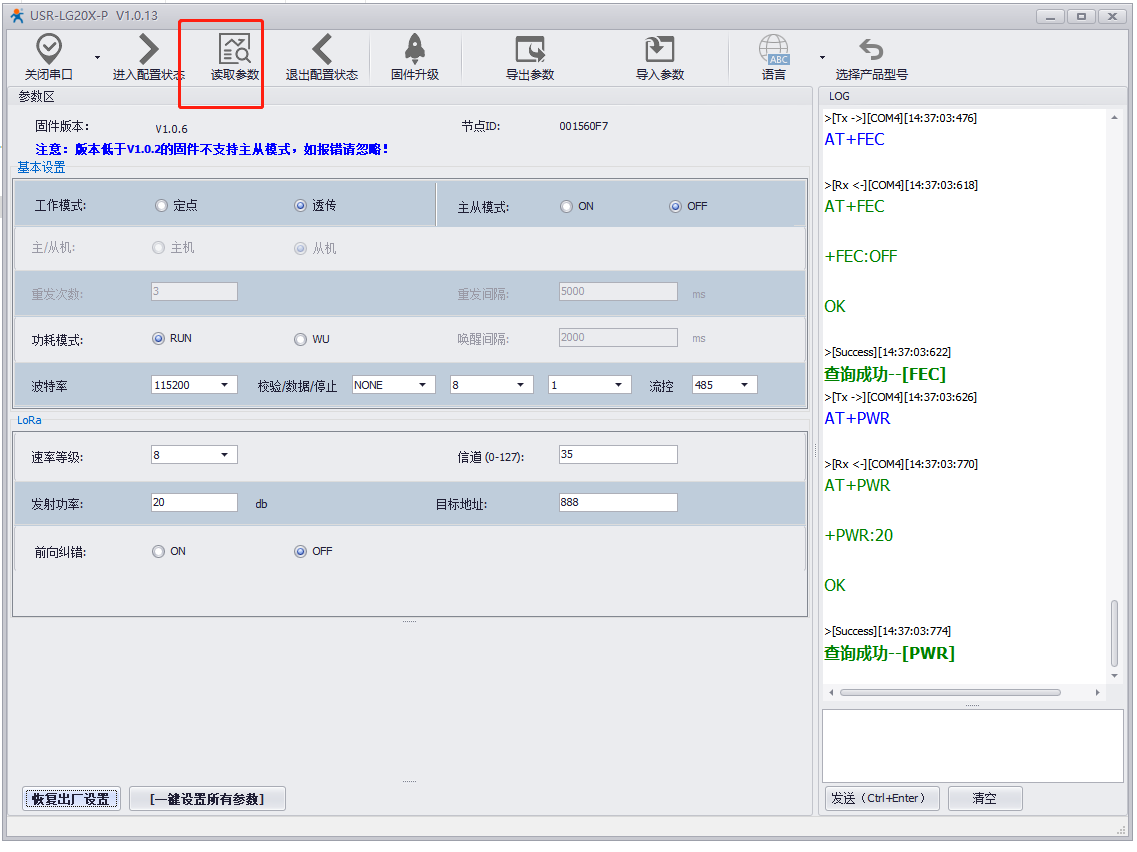

3、點擊讀取參數

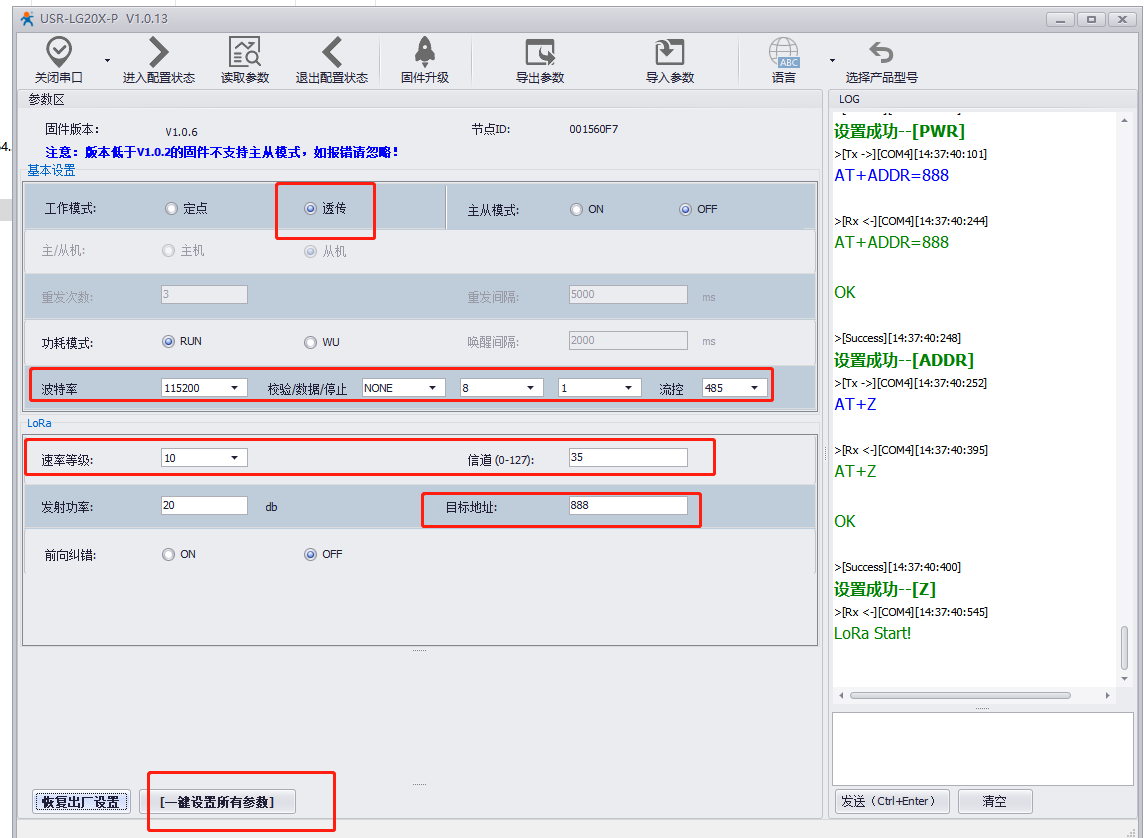

4、設置參數，點擊一鍵設置所有參數

工作模式：透傳

串口參數：115200，NONE，8,1

速率等級：10

信道：35

地址：888

點擊一鍵設置所有參數，參數設置完之后，設置軟件關閉串口。

五、透傳測試

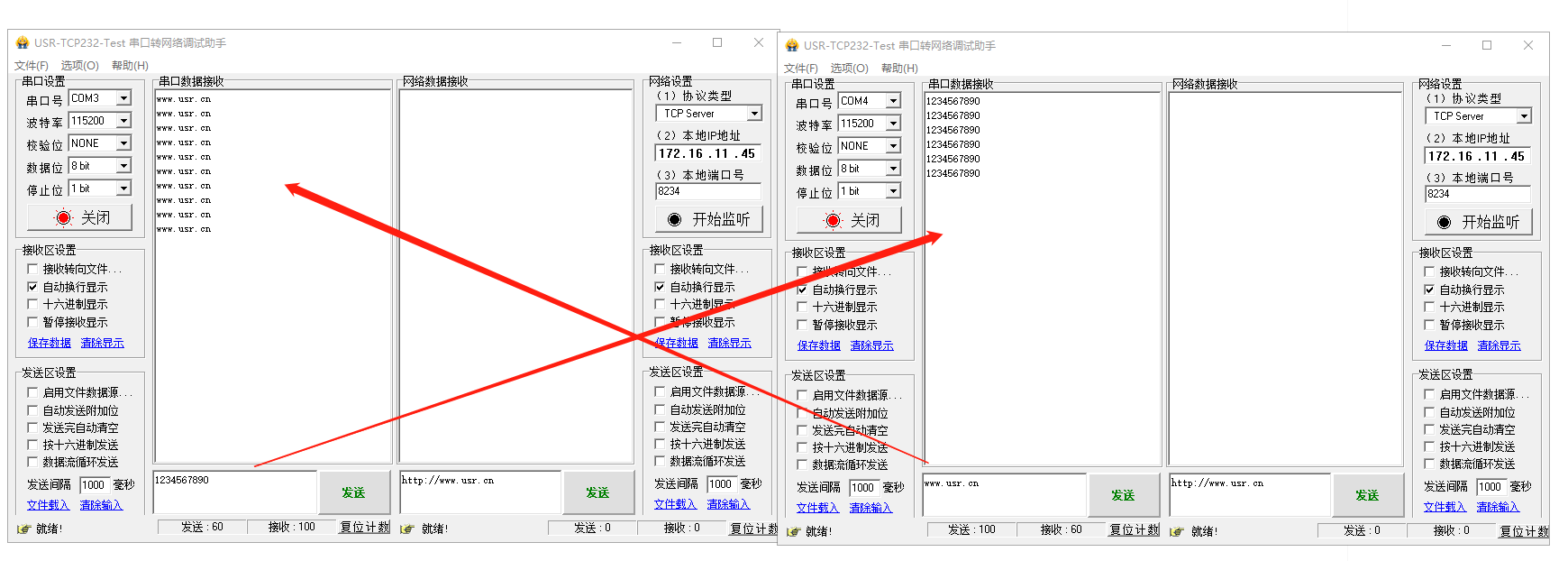

1、打開2個串口助手，分別用USR-DR206-L和USR-LG207-L-P-N01的USB串口線的COM口，COM3、COM4，打開串口，串口參數和產品串口參數一致。

2、測試2個串口之間相互傳輸數據，USR-DR206-L給USR-LG207-L-P-N01發送數據1234567890，USR-LG207-L-P-N01給USR-DR206-L發送數據imbacareer.com.cn。

編寫人：金志方 編寫日期：2024-07-24

審核人：金志方 審核日期：2024-07-24

訂正版本：V1.0 訂正內容：初稿
