USR-G817橋接模式示例

一、資料下載

USR-G817 官網資料下載鏈接：http://imbacareer.com.cn/Product/348.html

二、硬件連接

1、所需物品

USR-G817 產品 1臺

12V電源適配器 1個

外網路由器 1個

超五類網線 2根

筆記本電腦 1臺

2、硬件連接

USR-G817 網口LAN1接第一臺電腦，設置無線客戶端連接路由器，第二臺電腦無線連接同一個路由器。USR-G817電源接12V電源適配器上電。

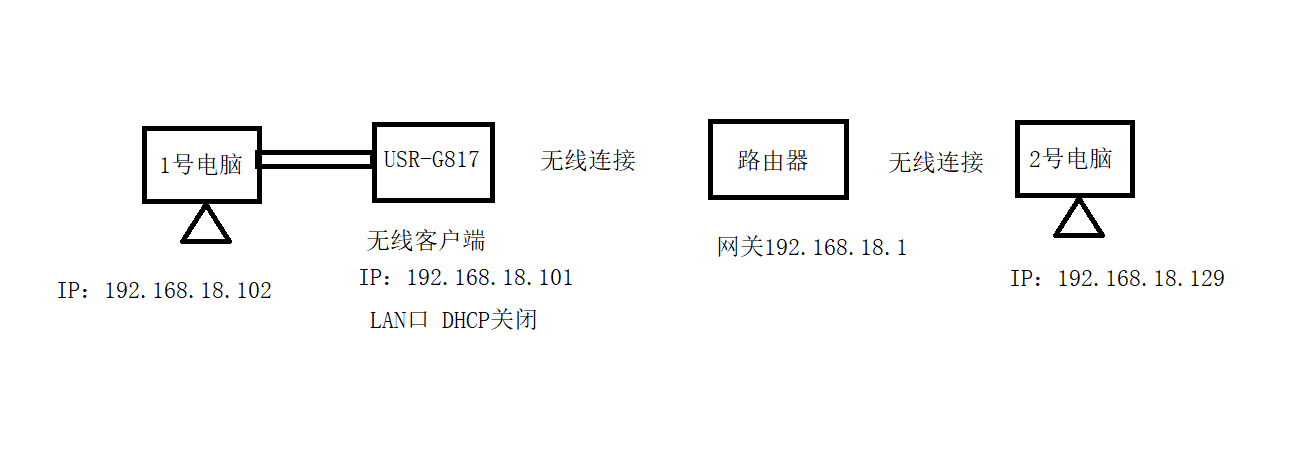

3、網絡拓?fù)鋱D

三、產品參數設置

1、USR-G817參數設置

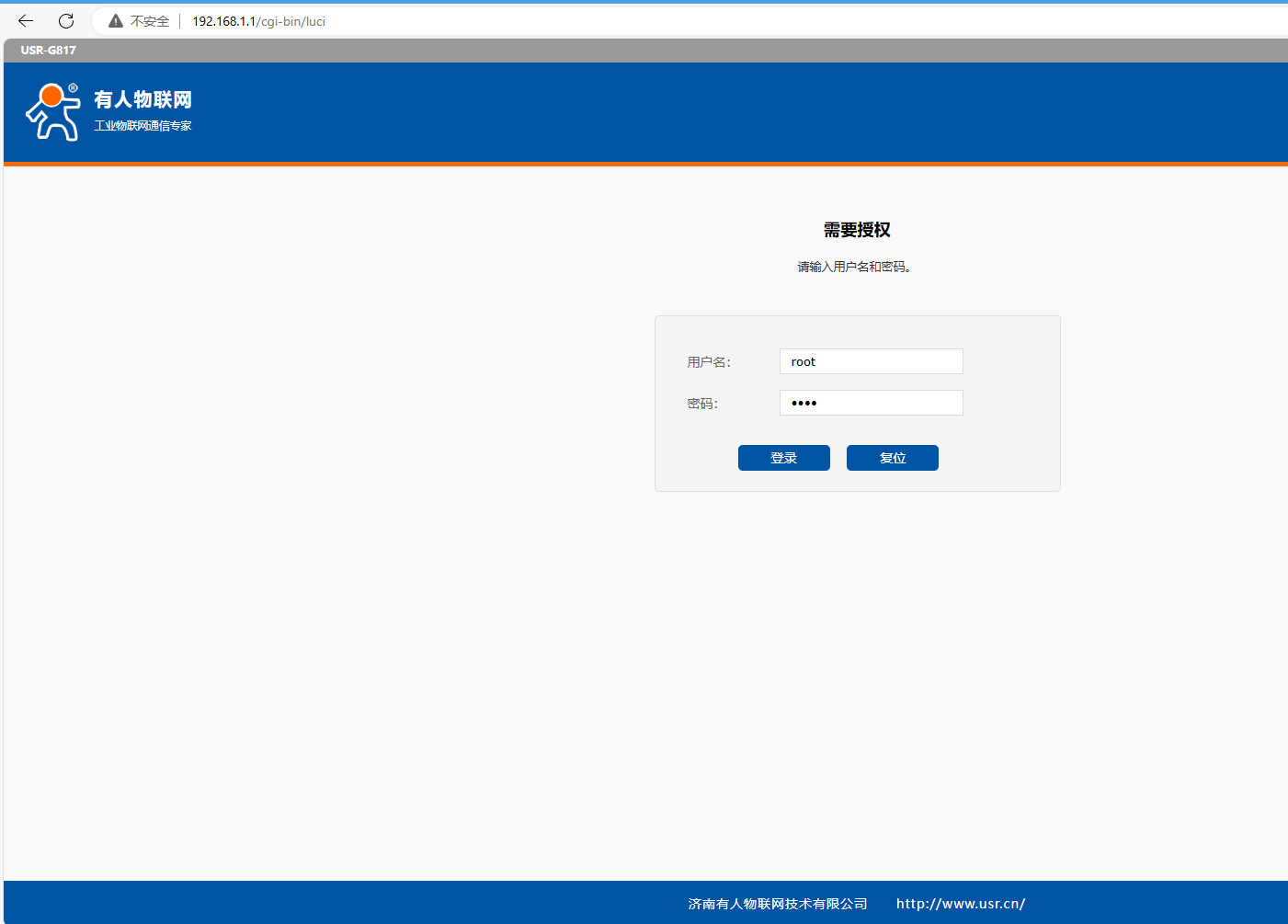

電腦連接USR-G817的2.4G WiFi，或者電腦用網線連接USR-G817的網口LAN1。電腦打開瀏覽器，輸入192.168.1.1，用戶名root，密碼root登陸網頁。

2、無線客戶端設置

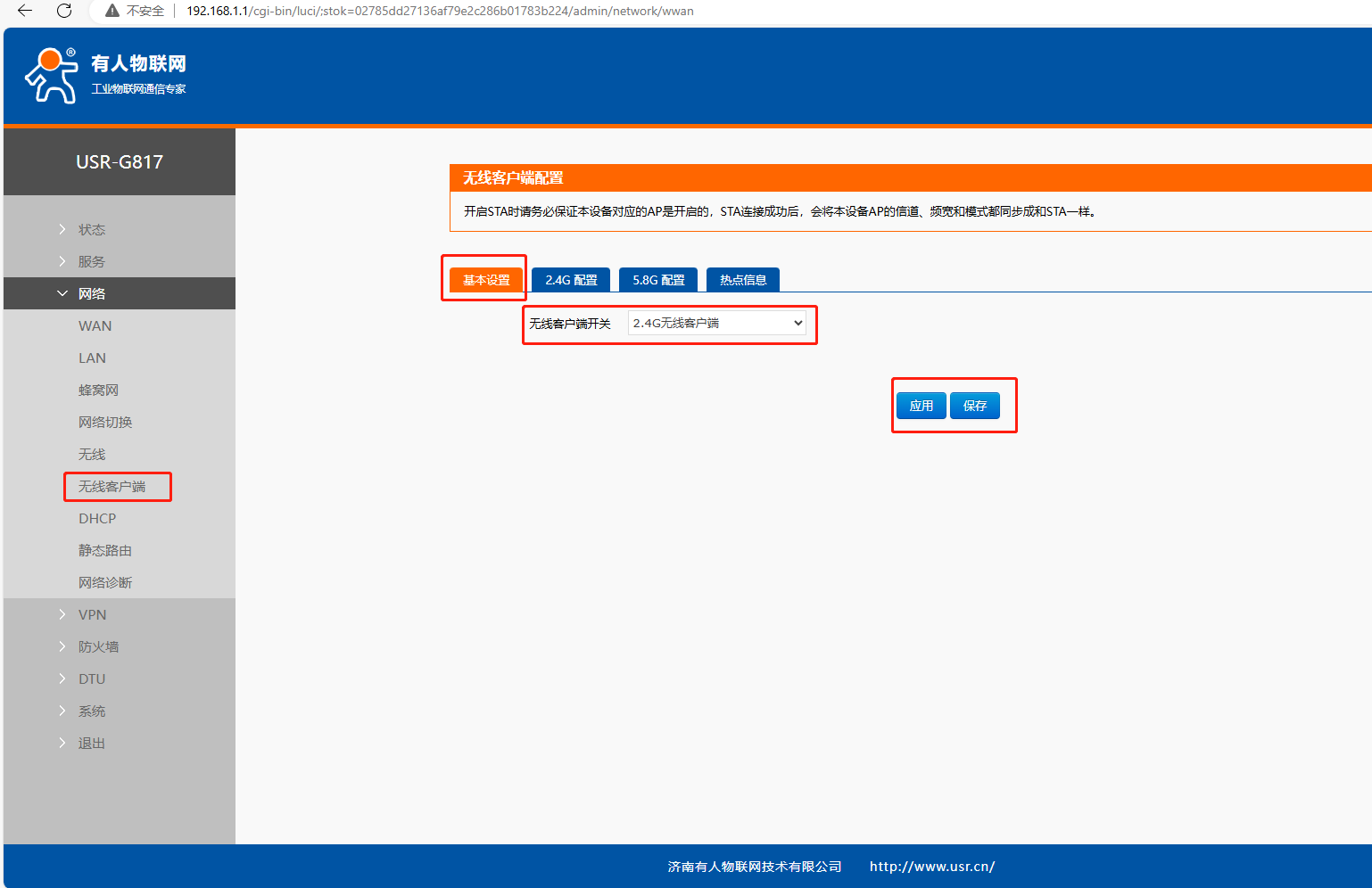

（1）USR-G817點擊網絡，點擊無線客戶端，基本設置，無線客戶端開關選擇2.4G無線客戶端，點擊應用、保存。

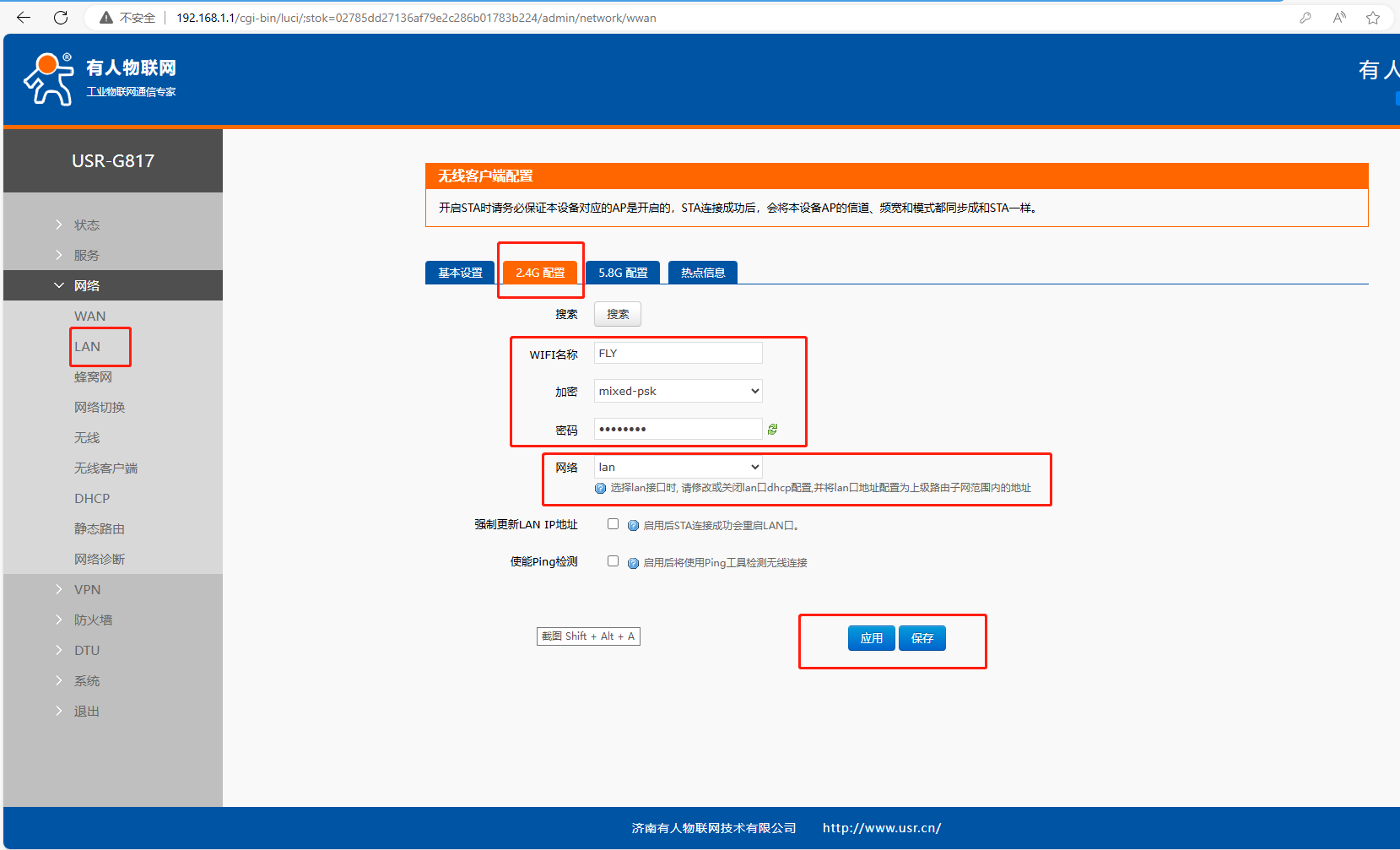

（2）網頁2.4G配置，輸入U(xiǎn)SR-G817 要連接的上級路由器WiFi名稱和密碼，加密方式選擇mixed-psk，網絡選擇lan（橋接模式），點擊應用、保存。

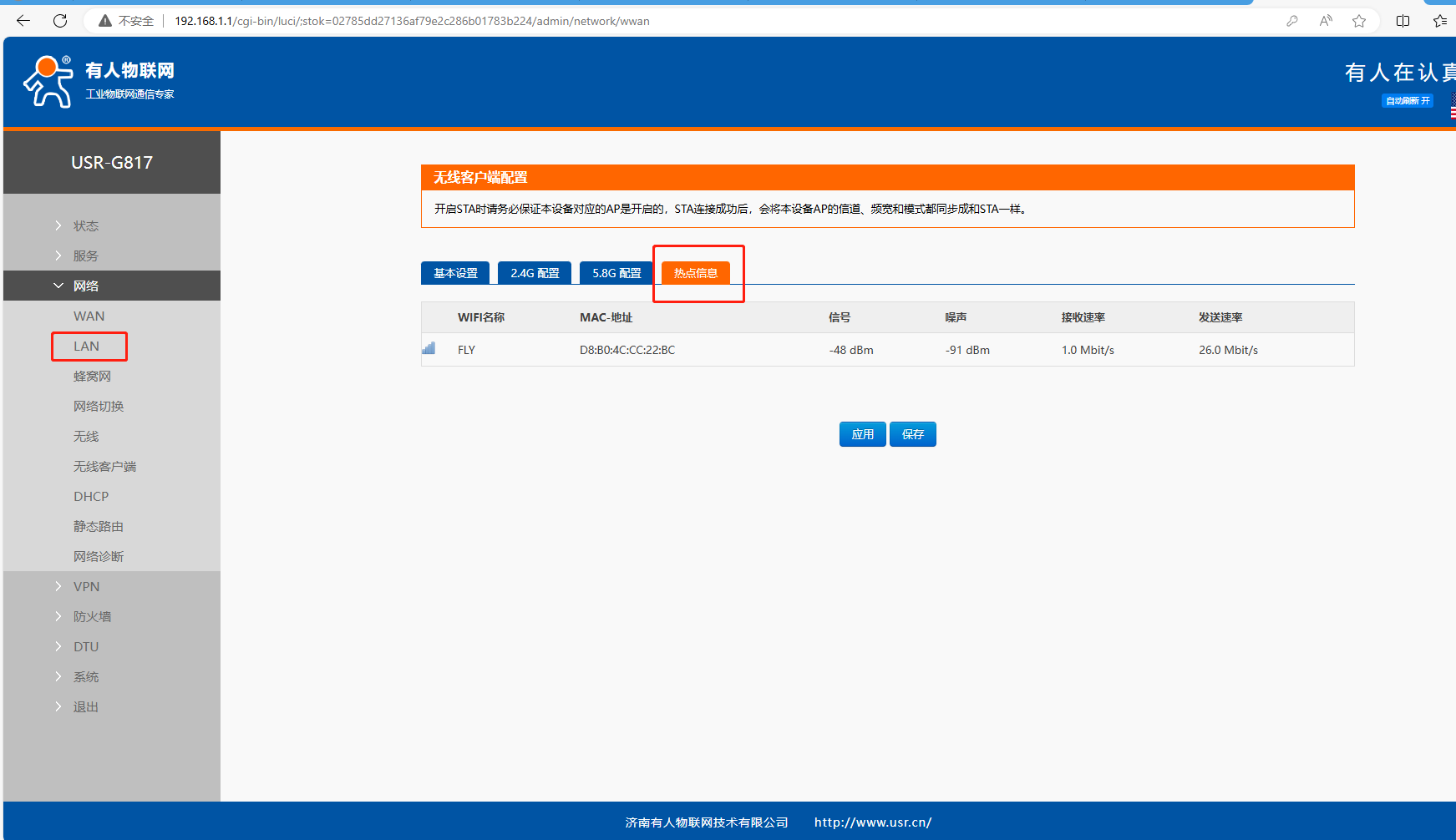

（3）網頁熱點信息，可以查看連接上級路由器的信息。

3、LAN口設置

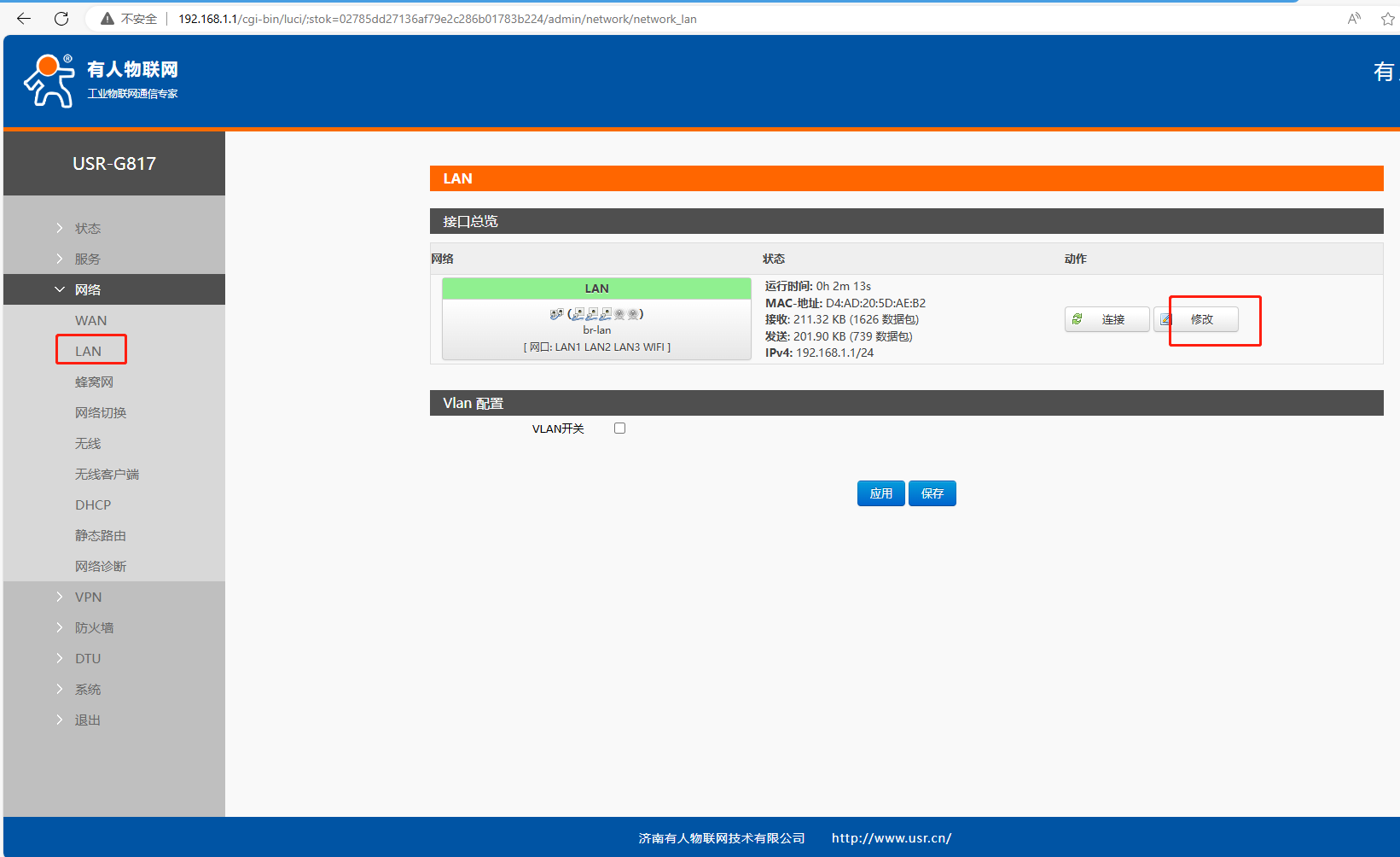

（1）USR-G817網頁點擊網絡，點擊LAN，點擊修改。

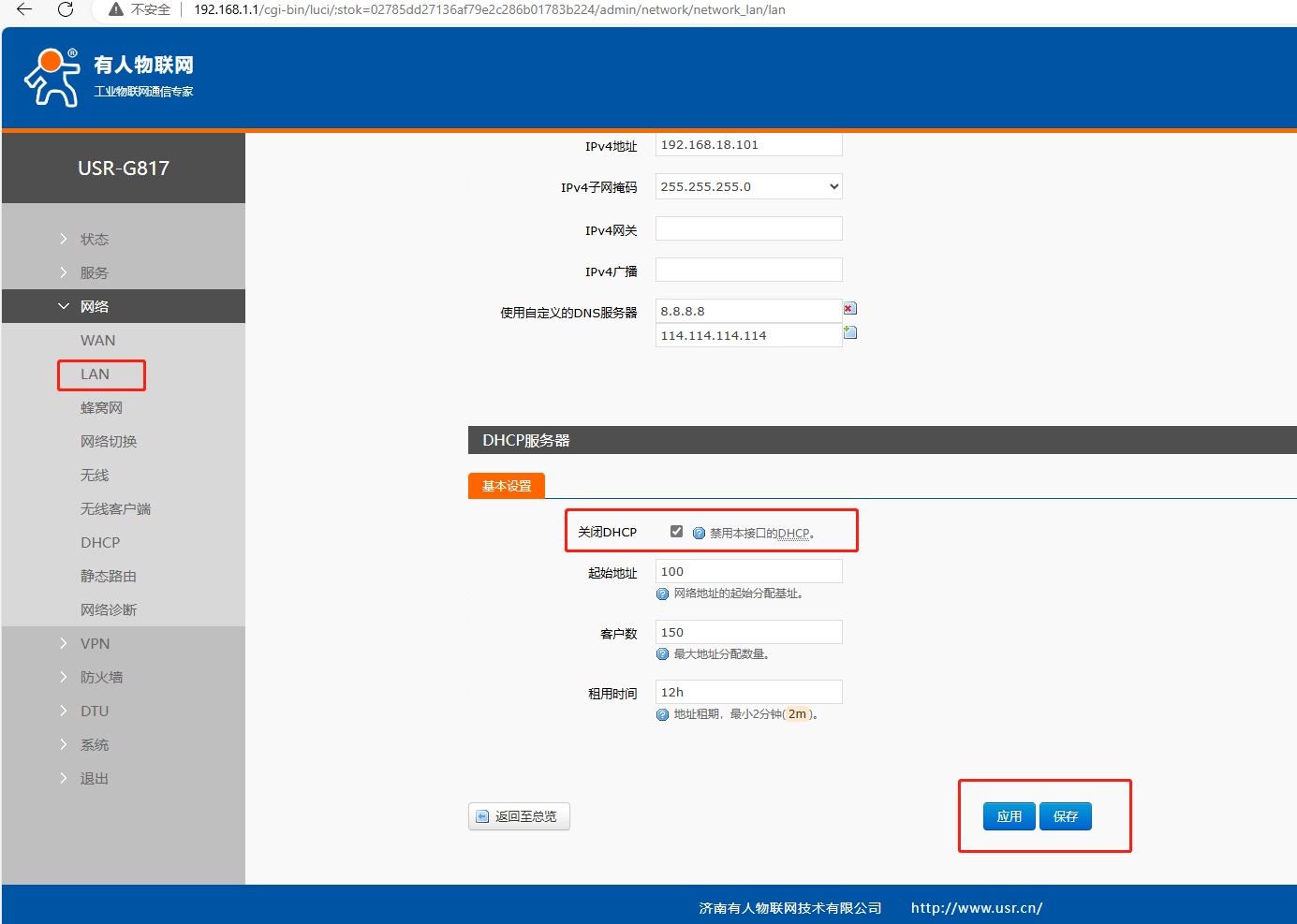

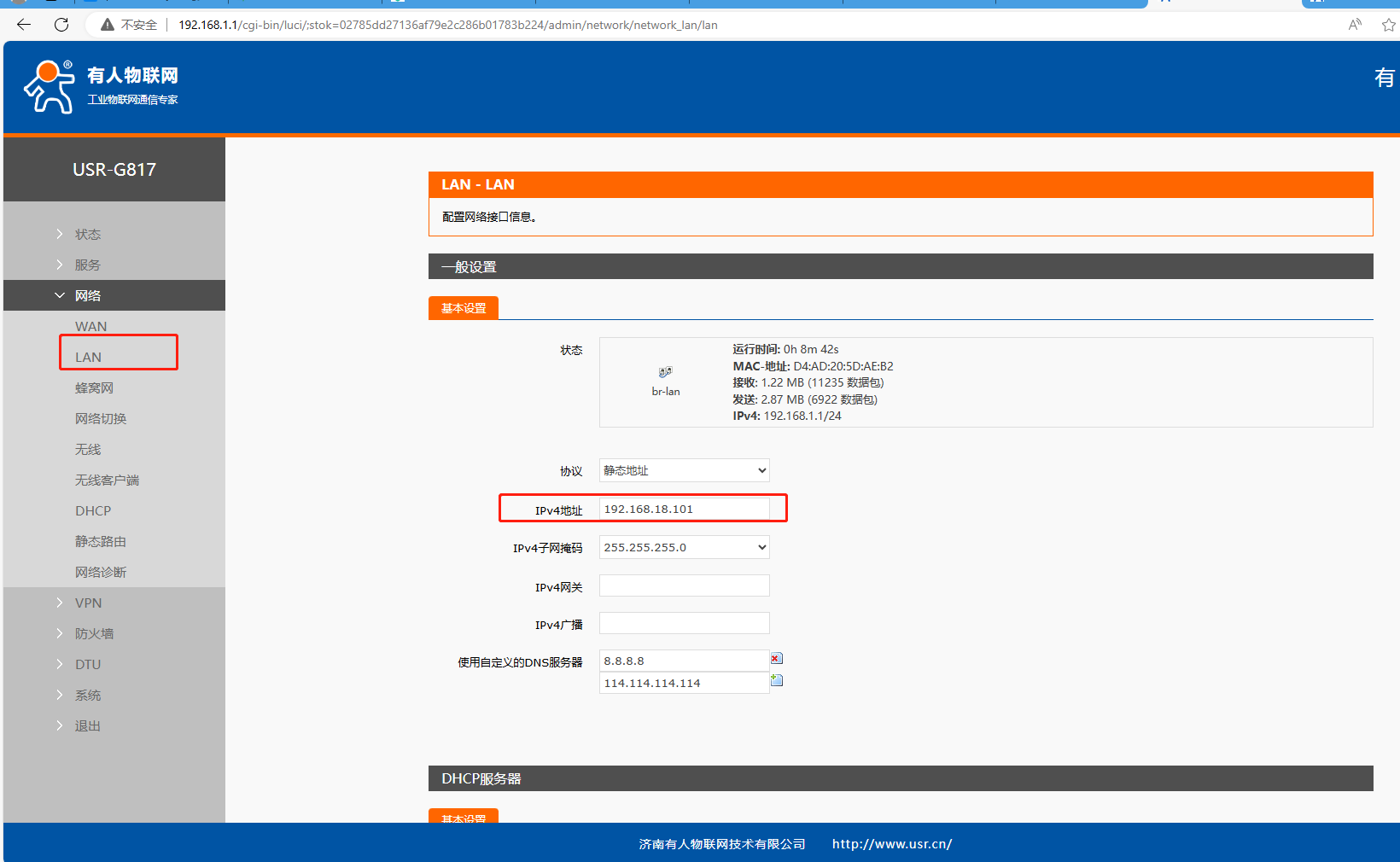

（2）基本設置，Ipv4設置和上級路由器同網段的IP，案例連接的上級路由器網關是192.168.18.1，這里給USR-G817設置一個同網段不重復的靜態IP，192.168.18.101。

（3）下面的DHCP服務器，基本設置，關閉DHCP，勾選。點擊應用。

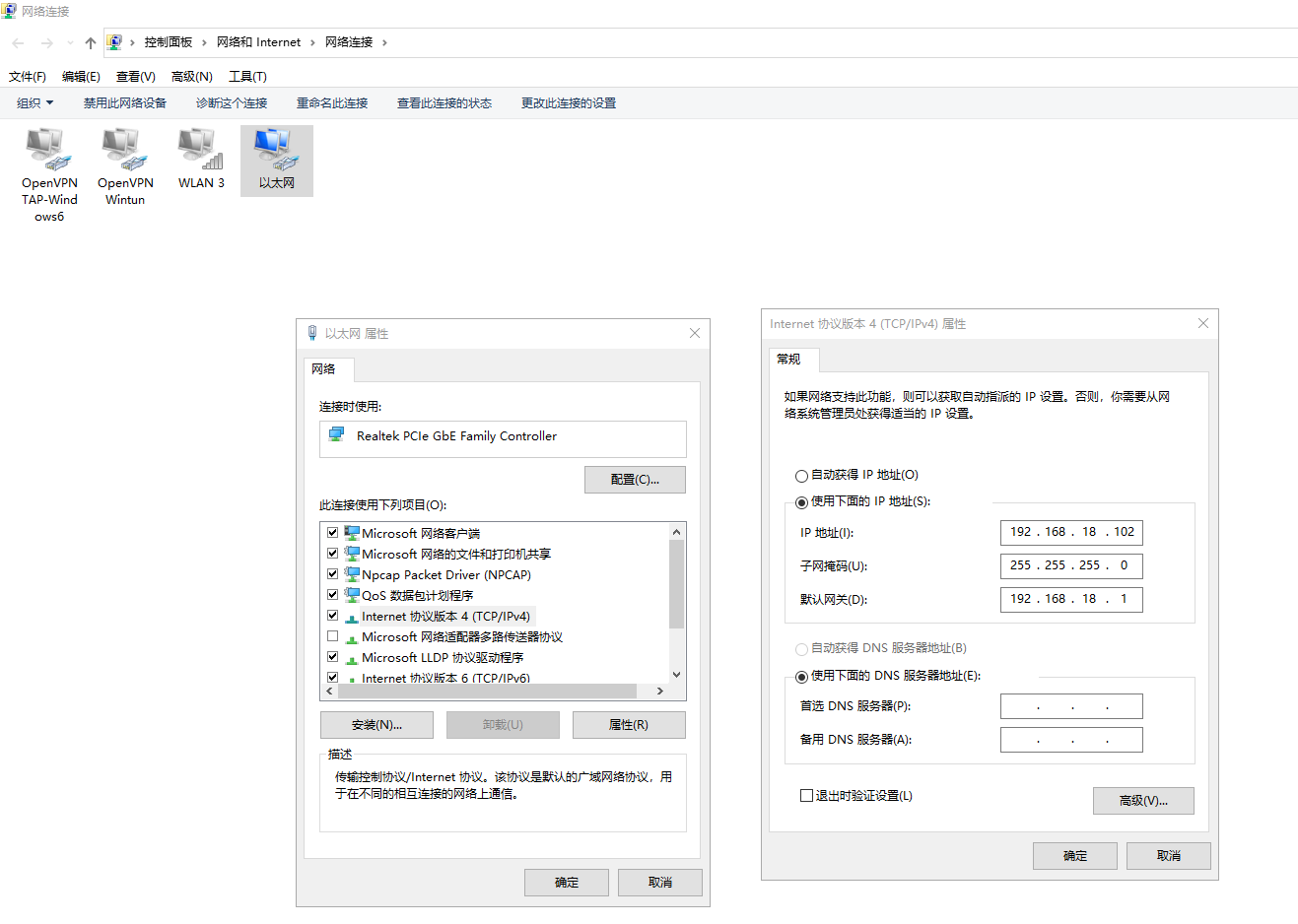

4、USR-G817 LAN1接的第一臺電腦設置和上級路由器同網段靜態IP，192.168.18.102

5、USR-G817 用修改后的IP 192.168.18.101登陸網頁

四、橋接模式功能調試

1、ping 測試

USR-G817 網口LAN1接第一臺電腦，設置無線客戶端連接路由器，第二臺電腦無線連接同一個路由器，第二臺電腦無線連接上級路由器，自動獲取IP是192.168.18.129。

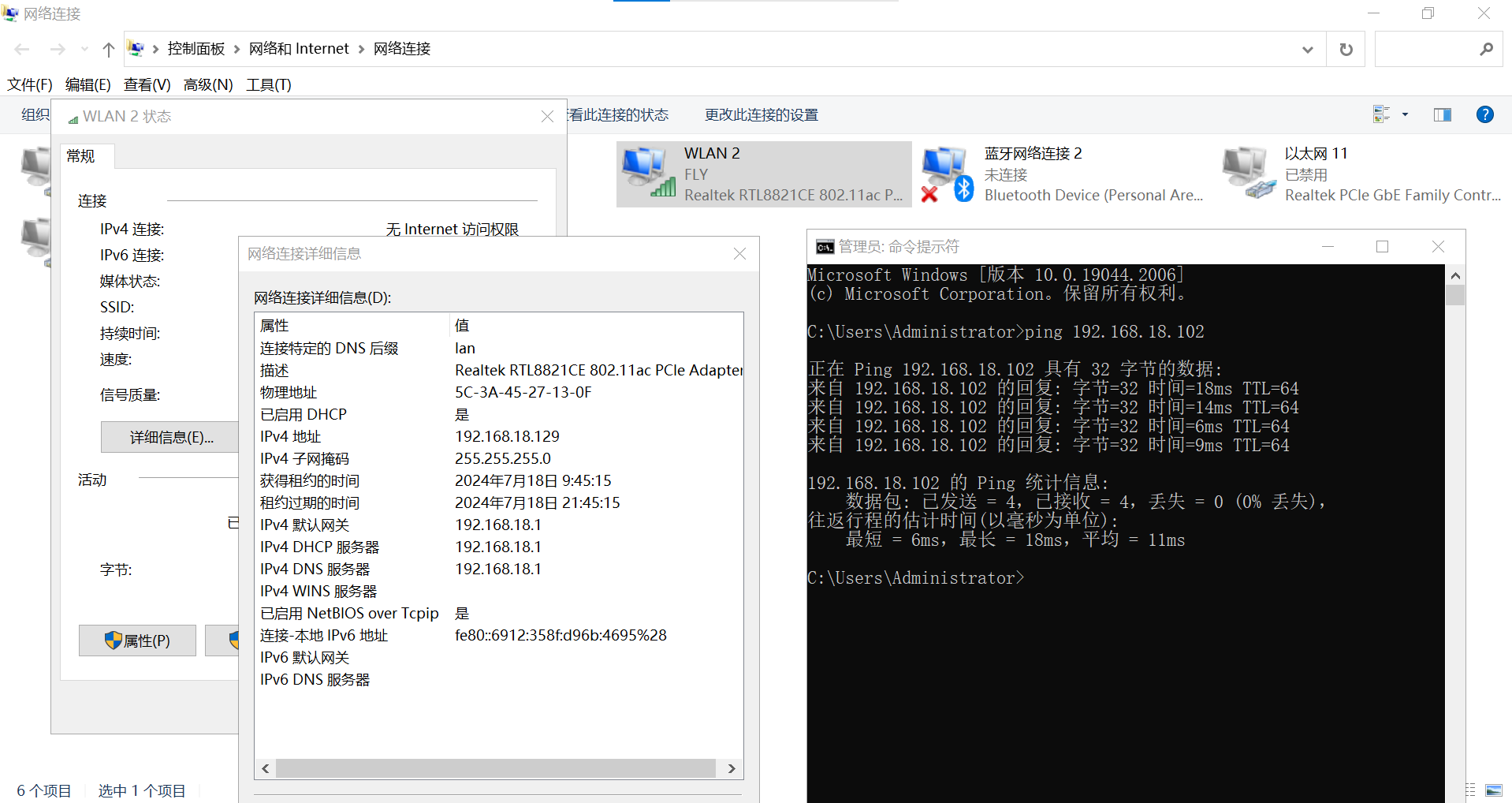

（1）用第二臺電腦去ping第一臺電腦的IP 192.168.18.102，可以正常ping通。

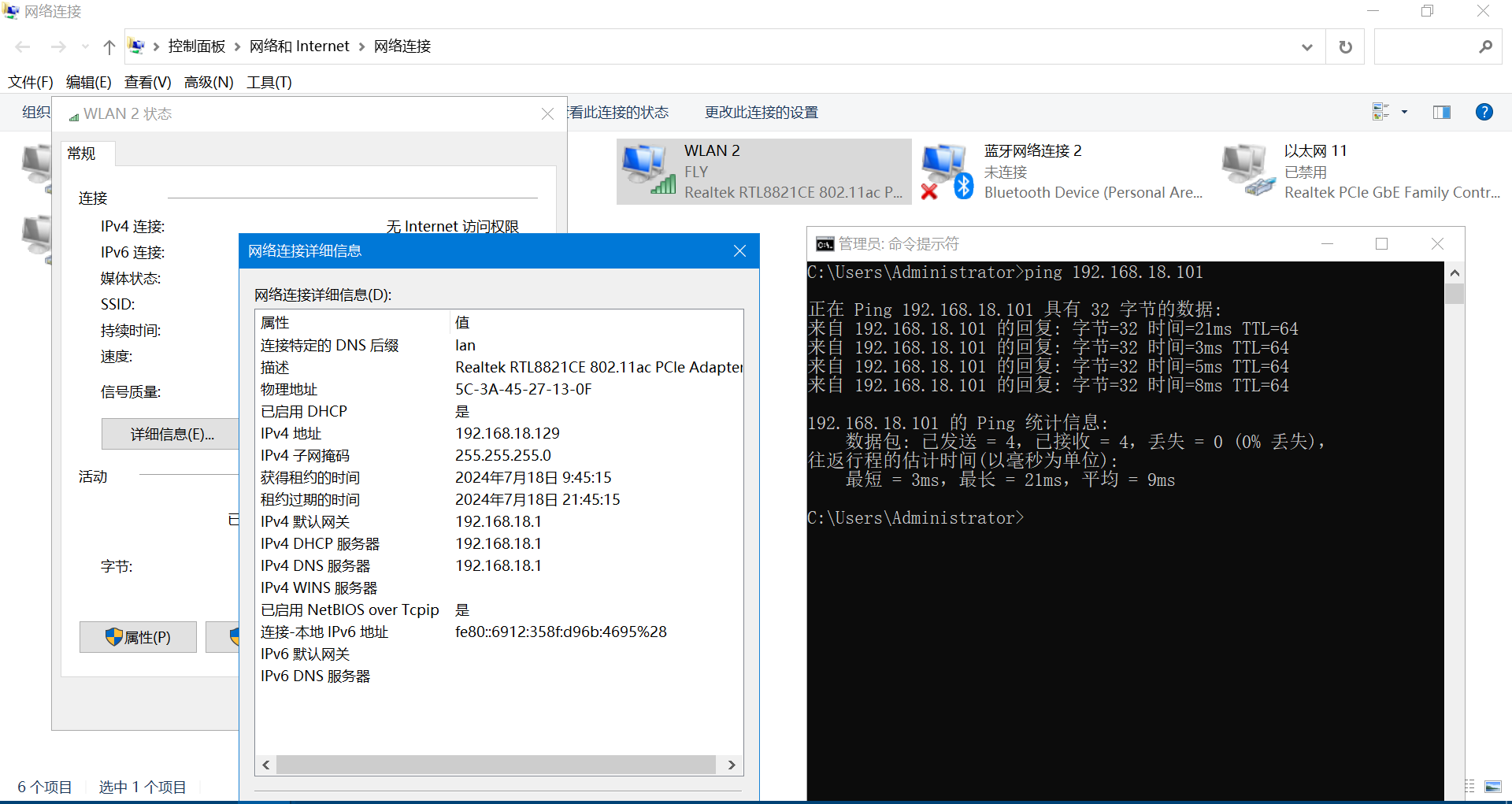

（2）用第二臺電腦去ping USR-G817的IP 192.168.18.101，可以正常ping通。

2、登陸網頁測試

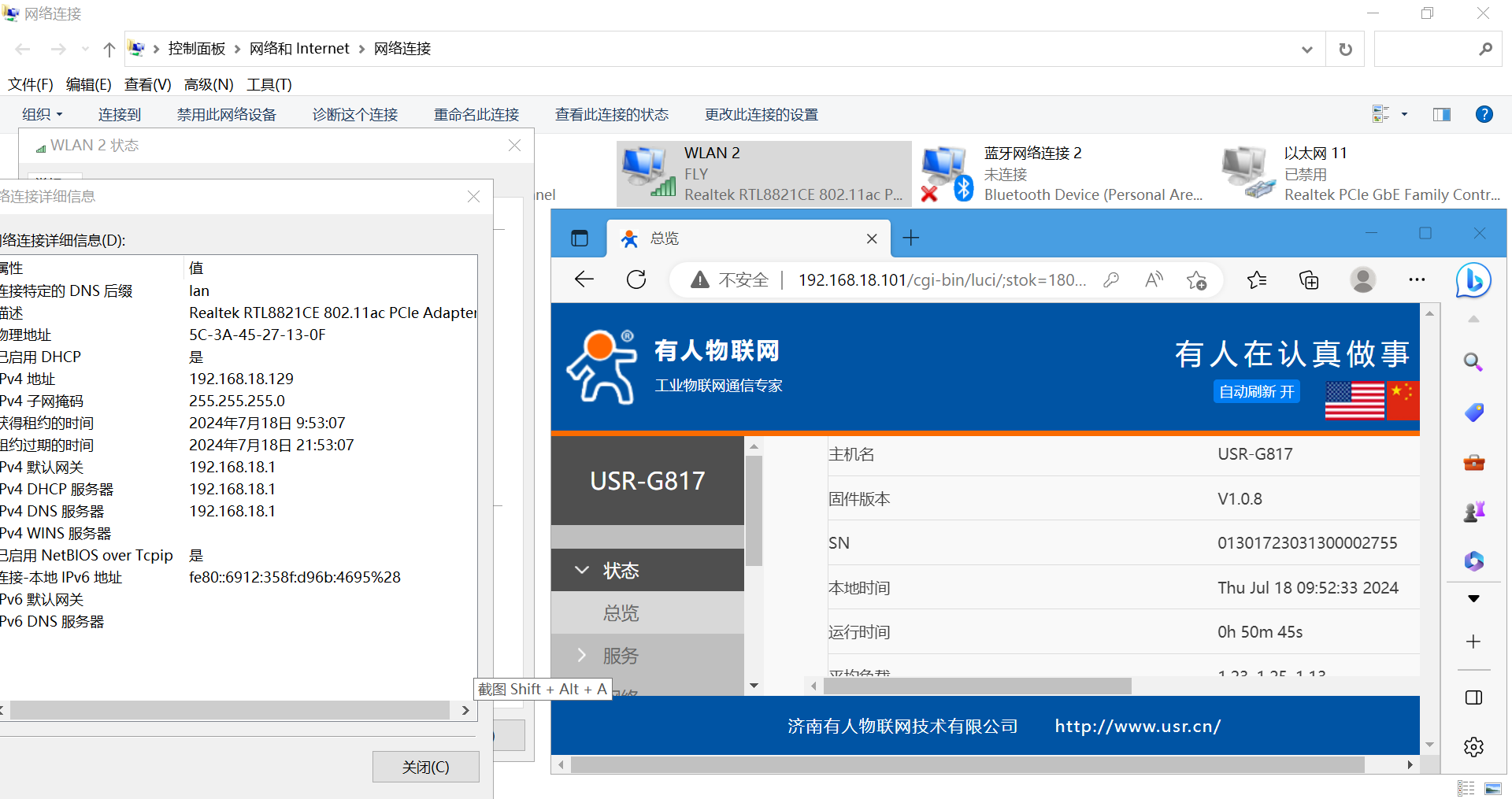

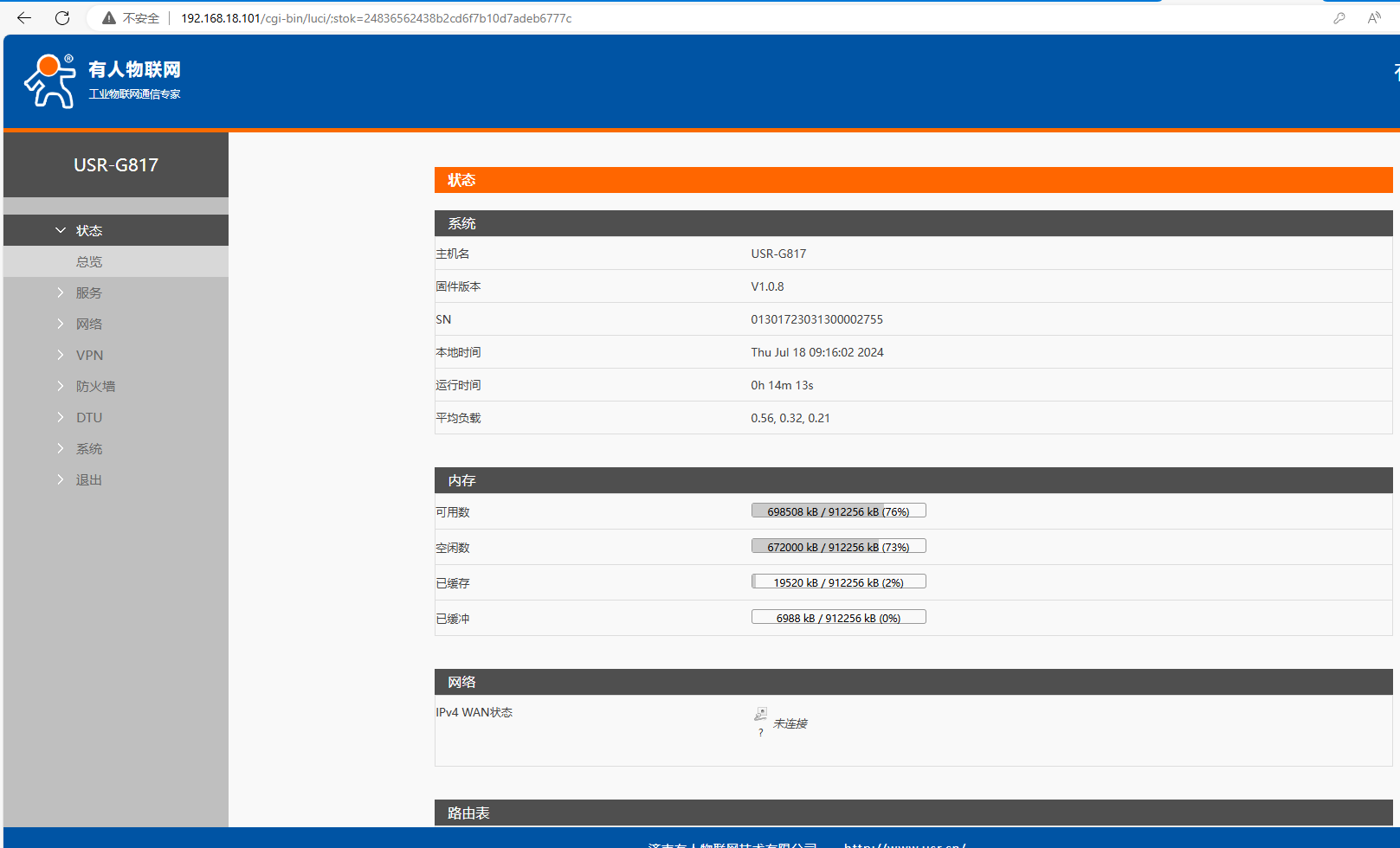

USR-G817 網口LAN1接第一臺電腦，設置無線客戶端連接路由器，第二臺電腦無線連接同一個路由器。用第二臺電腦瀏覽器去輸入U(xiǎn)SR-G817的IP 192.168.18.101，可以訪問USR-G817網頁。

編寫人：金志方 編寫日期：2024-07-18

審核人：金志方 審核日期：2024-07-18

訂正版本：V1.0 訂正內容：初稿
