一、資料下載

USR-W630S 官網鏈接：http://imbacareer.com.cn/Product/445.html

USR-W630S 說明書官網下載鏈接：http://imbacareer.com.cn/Download/1441.html

串口、網絡二合一調試助手軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-W630S 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

外網路由器 1臺

筆記本電腦 1臺

2、硬件連接

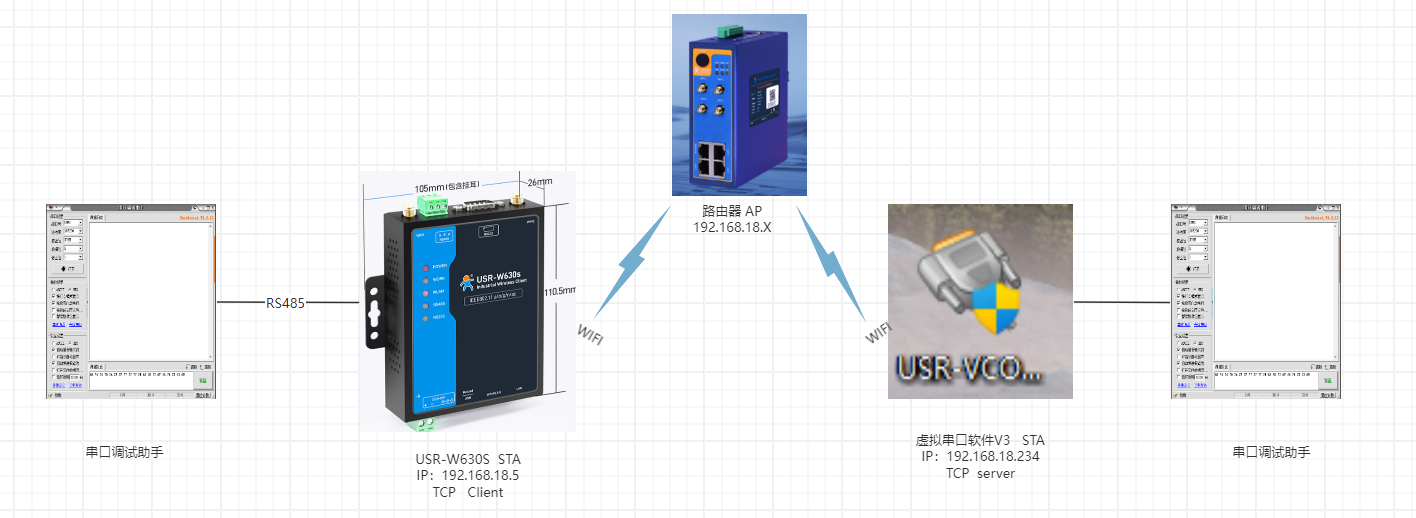

USR-W630S 的485串口接USB-RS485串口線到電腦USB口，電腦和USR-W630S連接同一個路由器的WIFI，然后產品接12V電源適配器上電。

三、產品參數設置

1、USR-W630S參數設置

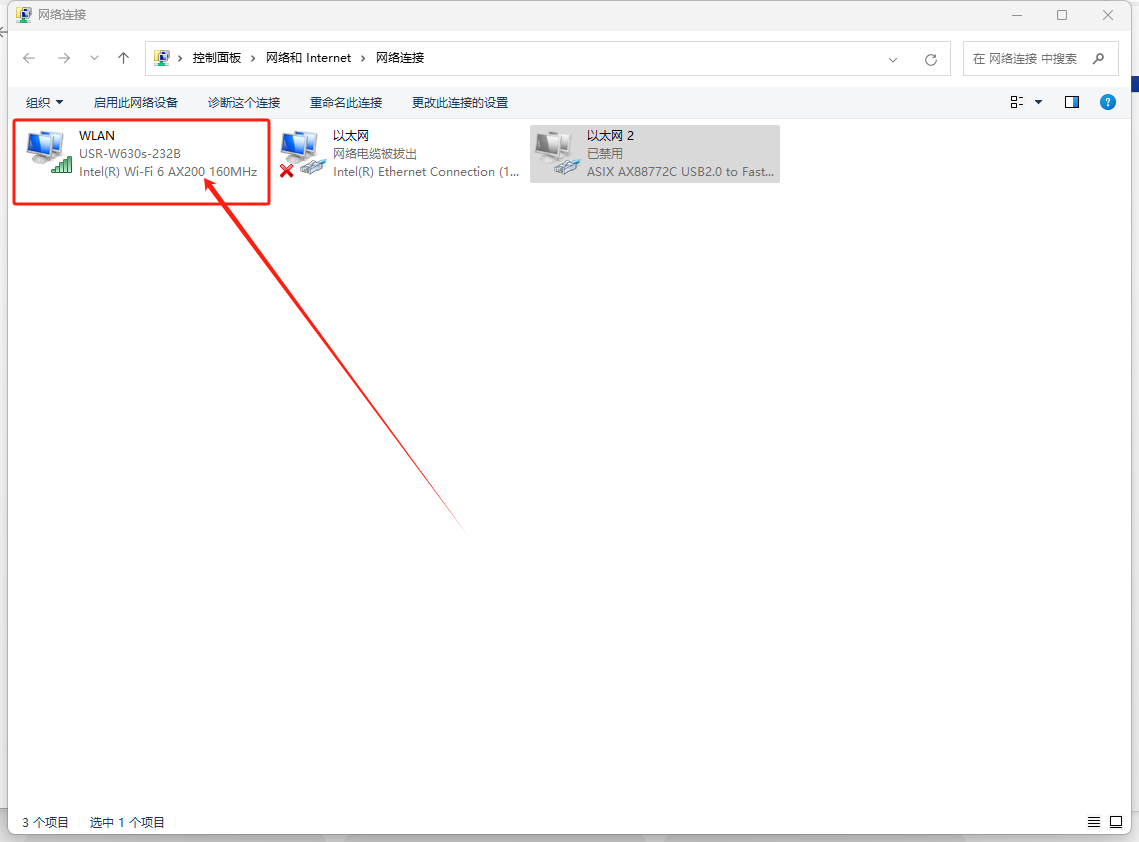

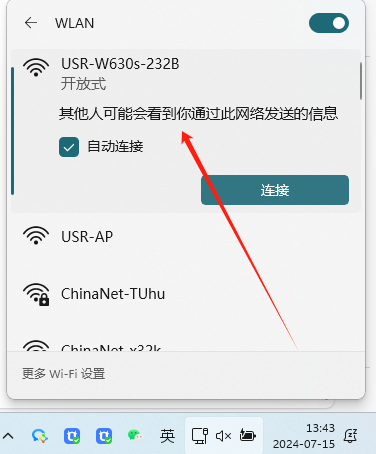

USR-W630S插上WIFI天線，接上12V電源，電腦右下角搜索USR-W630S的WIFI ，WiFi名字 USR-W630S_232B(232B 是 USR-W630S MAC 的后四 位 )，點擊鏈接WIFI。

電腦關閉防火墻和殺毒軟件，禁用其他的網卡，僅保留本地WIFI 網卡。

瀏覽器輸入192.168.1.1，賬號密碼輸入admin，進入U(xiǎn)SR-W630S的內置網頁。

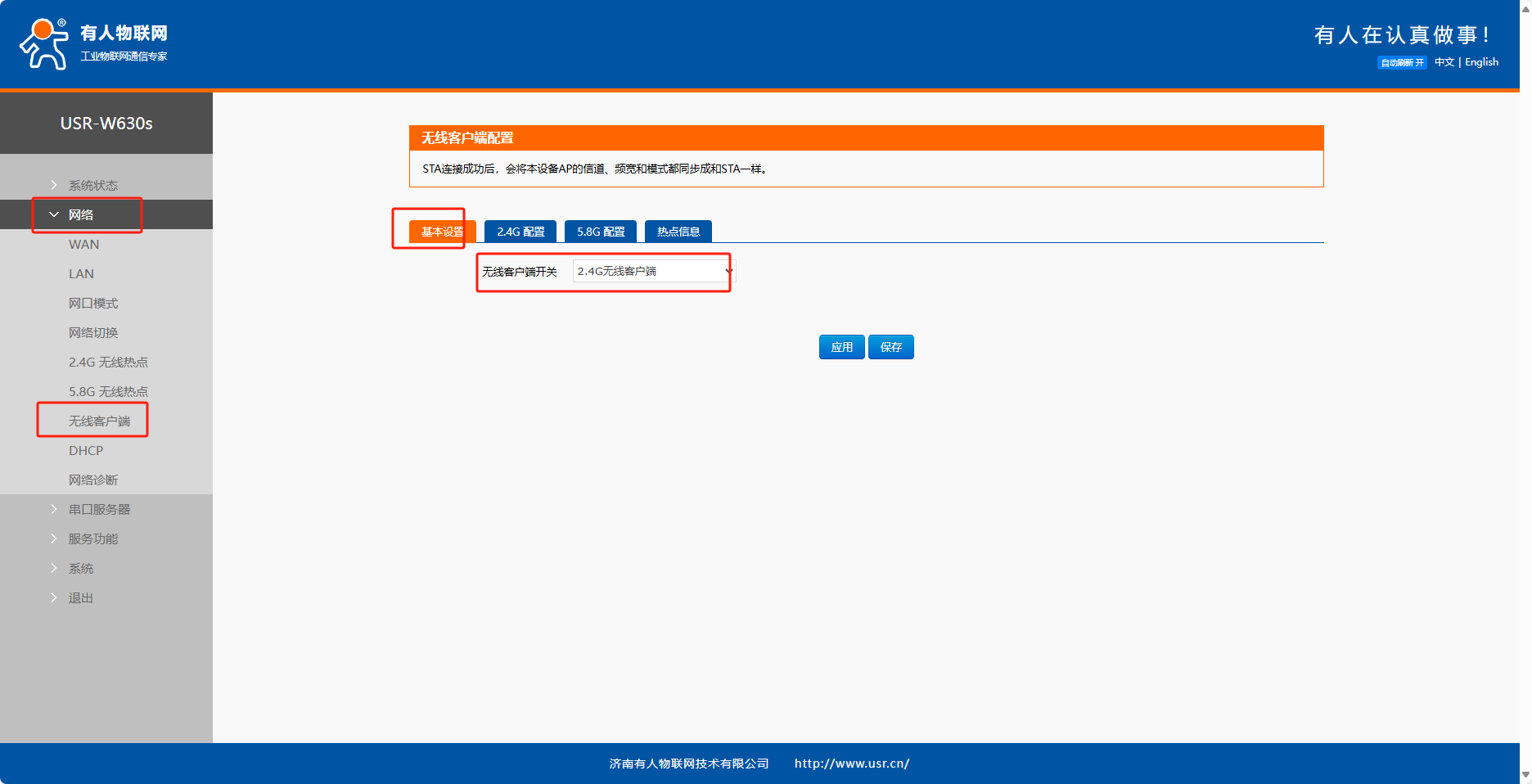

網絡---無線客戶端---基本設置，設置為2.4G無線客戶端，保存。

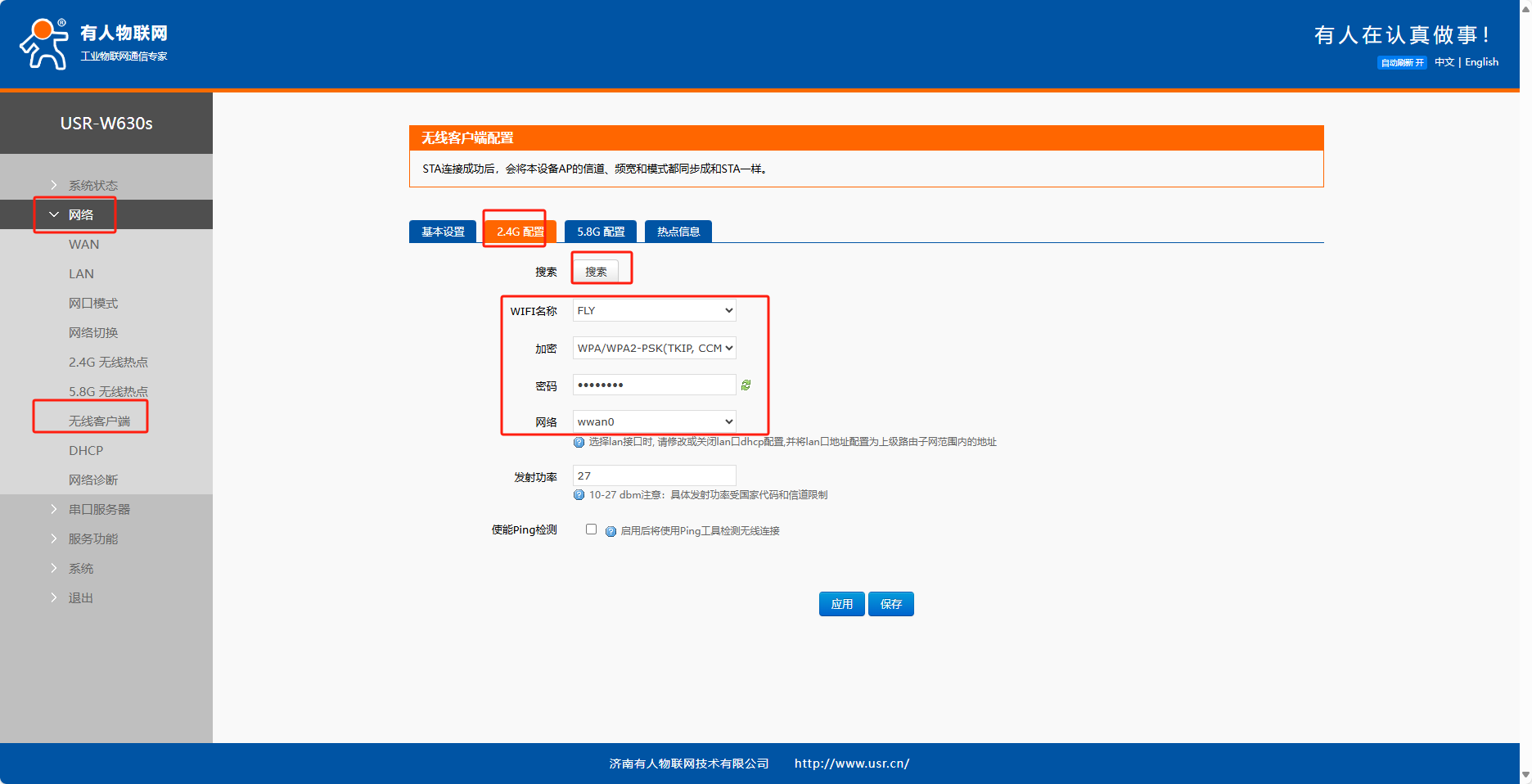

網絡---無線客戶端---2.4G配置，點擊搜索，搜索到要連接的路由器，下拉選擇，輸入WIFI 密碼，網絡WWAN0，保存

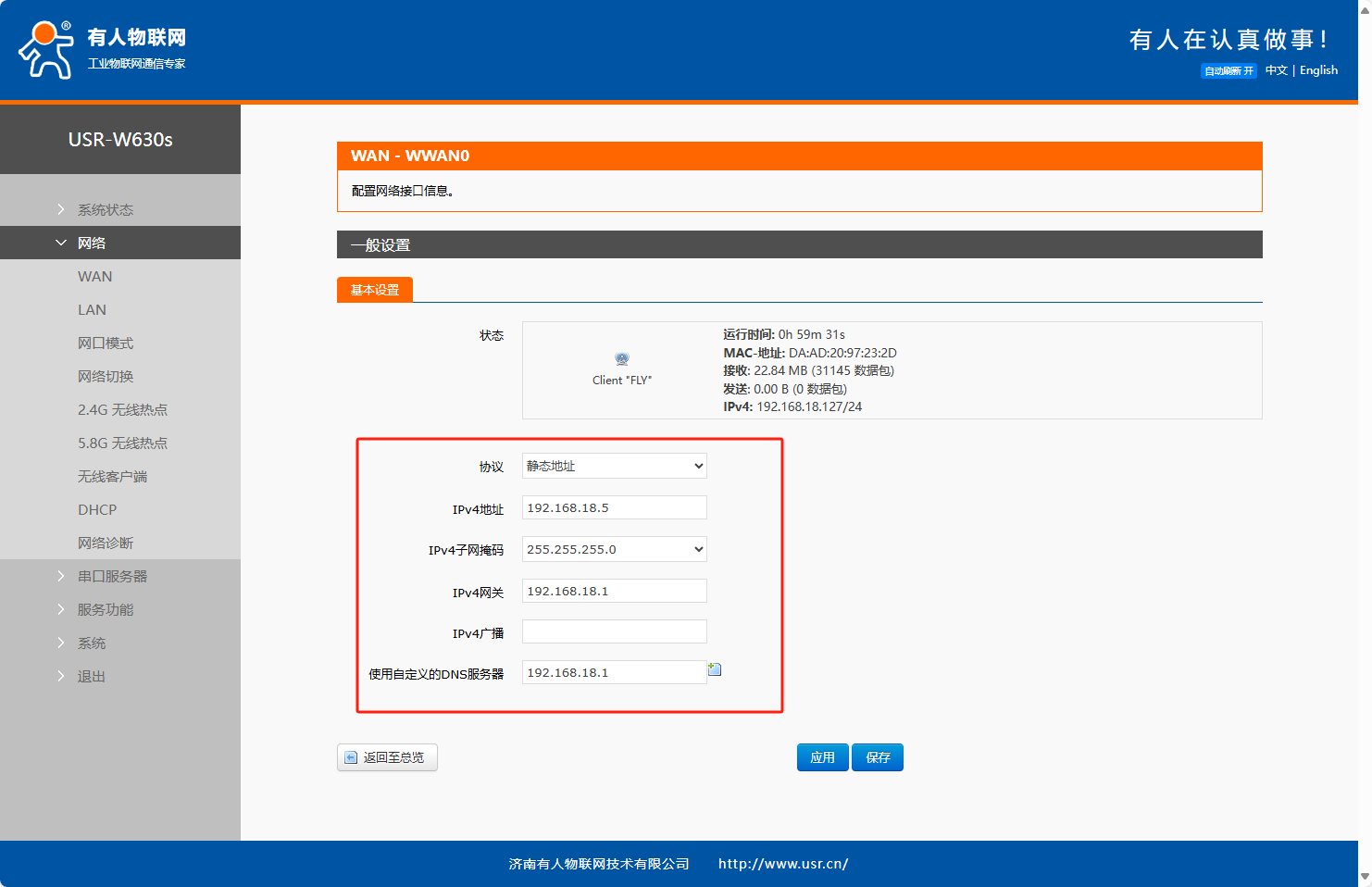

網絡---WAN，找到要連接的WIFI信息，點擊修改，在協議中可以修改IP類型，出廠默認是DHCP客戶端，用戶可以根據自己的實際網絡情況設置為靜態地址 ，本例中給設備分配靜態IP。

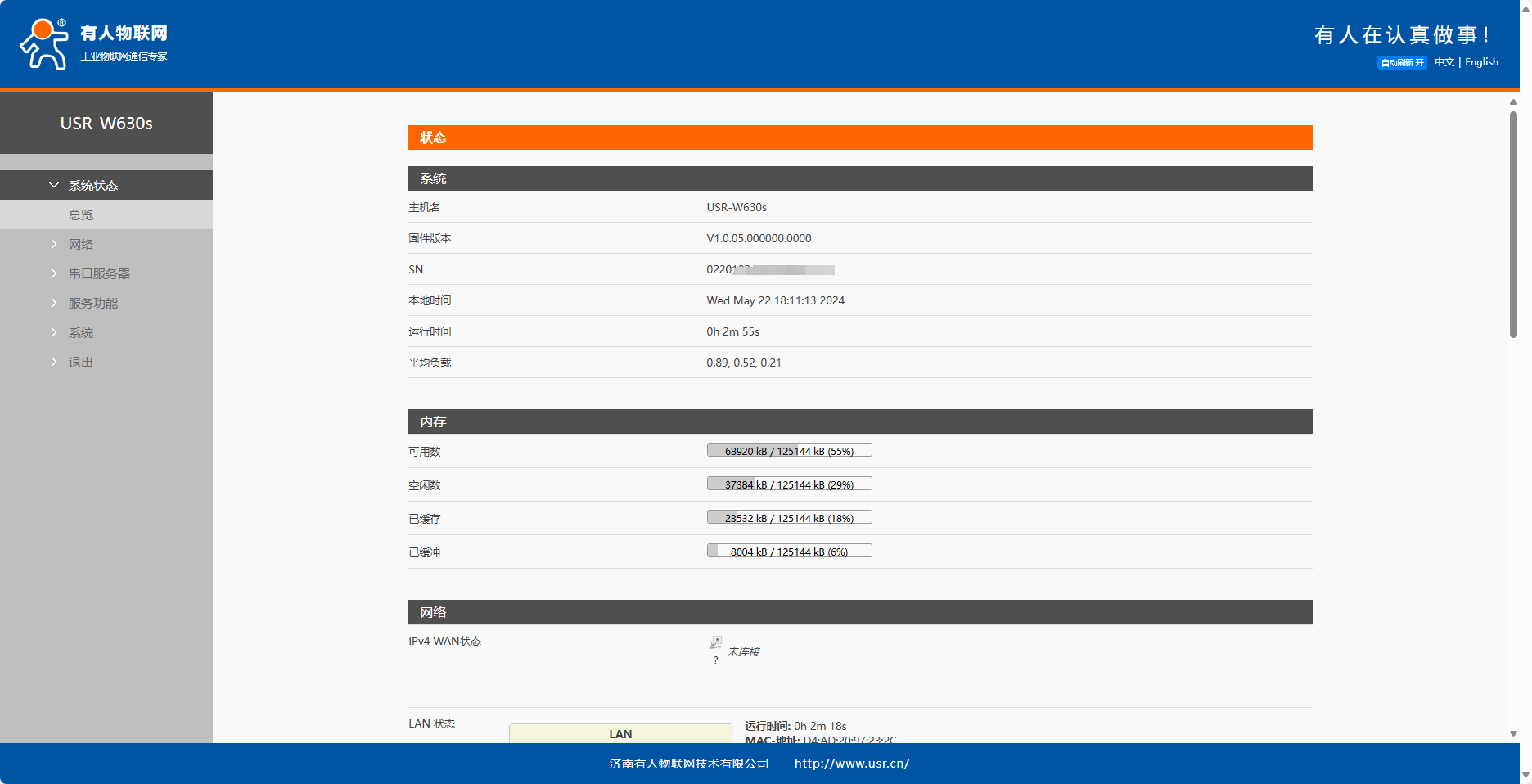

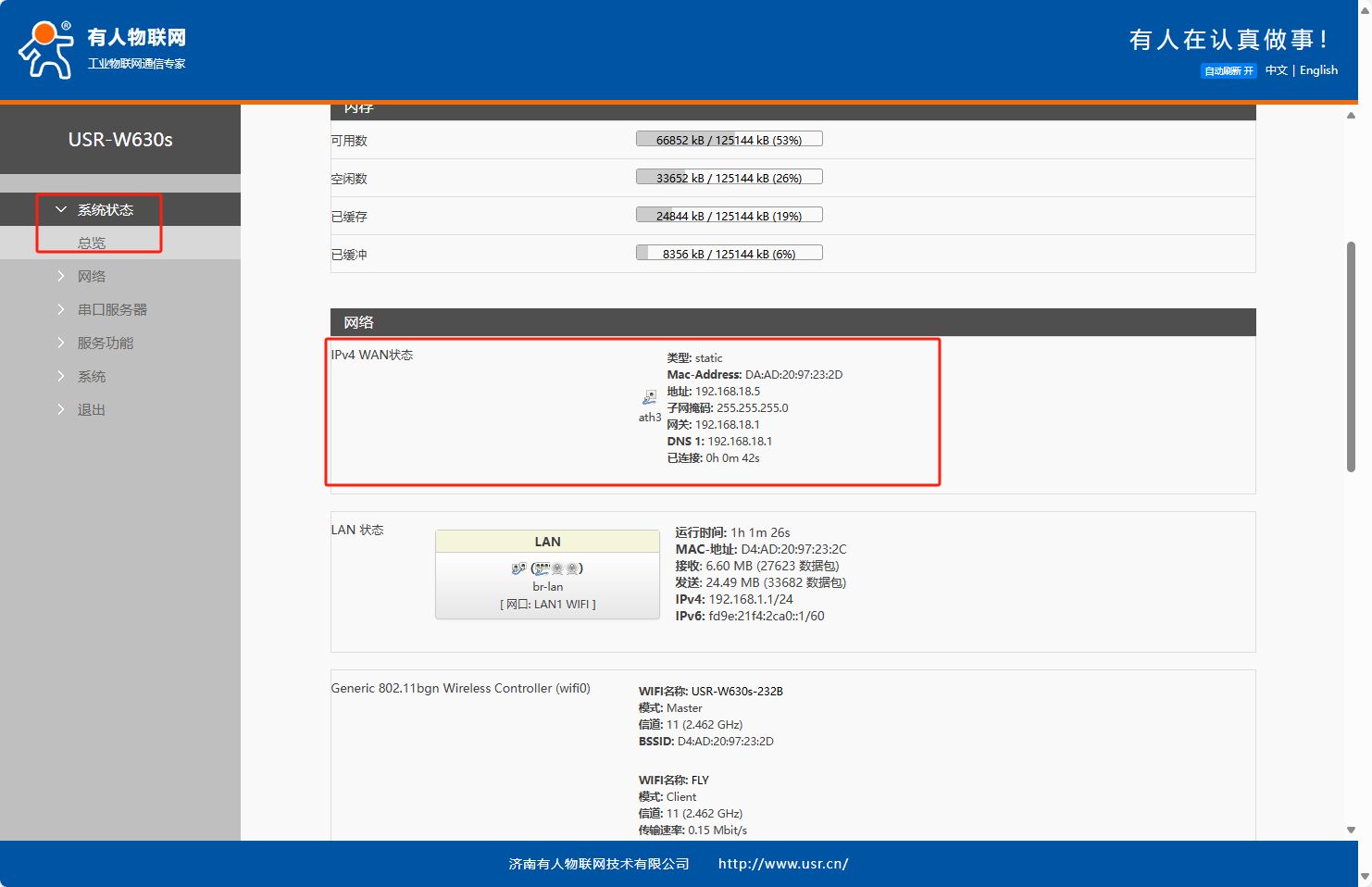

可以在系統狀態---總覽中看到路由器給USR-W630S分配的IP是192.168.18.5

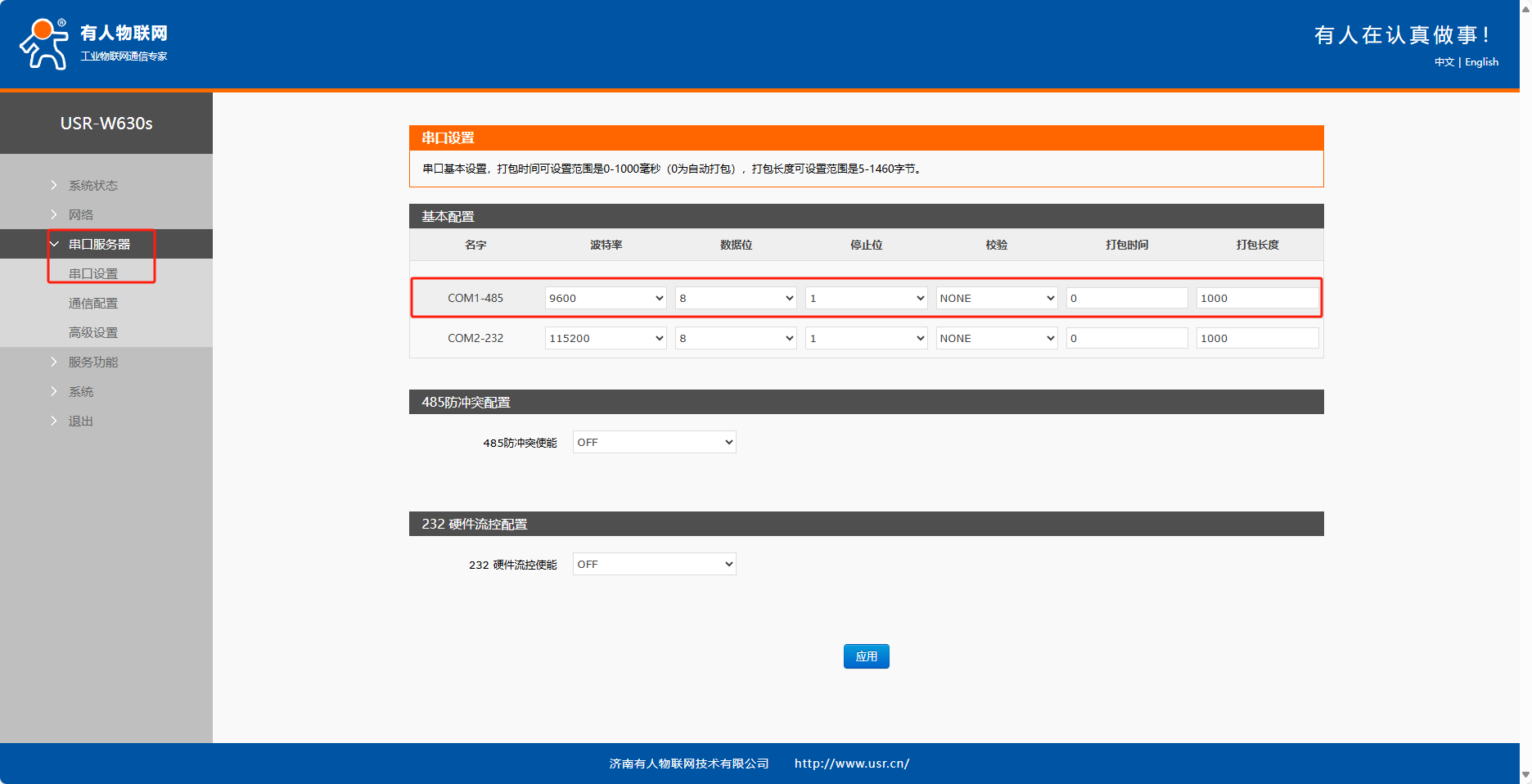

串口服務器---串口設置，將COM1的串口參數設置為9600、NONE、8、1，點擊應用

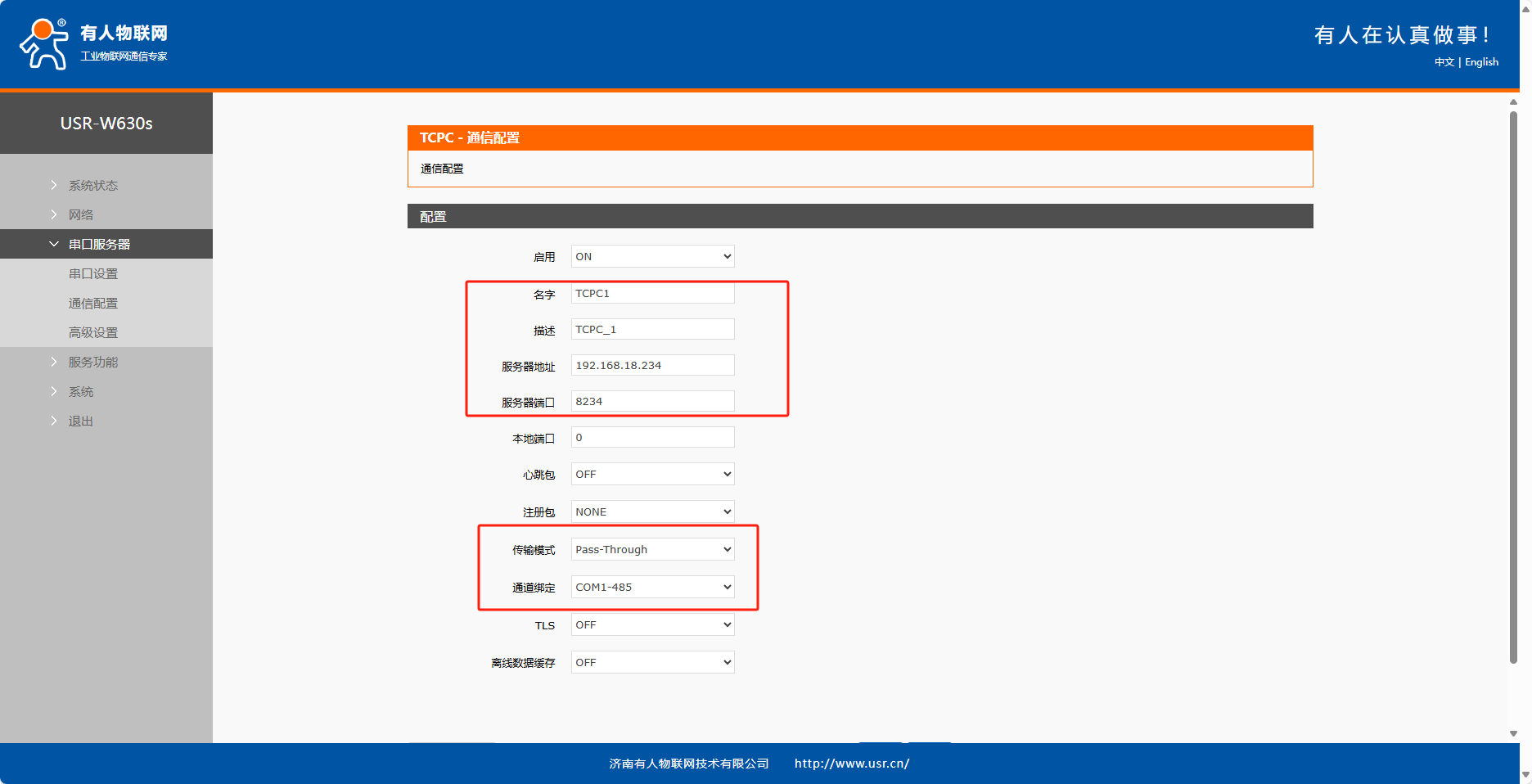

串口服務器---通信配置，命名為T(mén)CPC1，協議TCPC，啟用ON，添加并編輯參數

名字TCPC1，服務器地址：192.168.18.234（路由器分配給電腦的靜態IP）遠程端口號8234，傳輸模式Pass-Through,通道綁定COM1-485，保存，應用

系統---重啟---執行重啟

2、虛擬串口參數設置

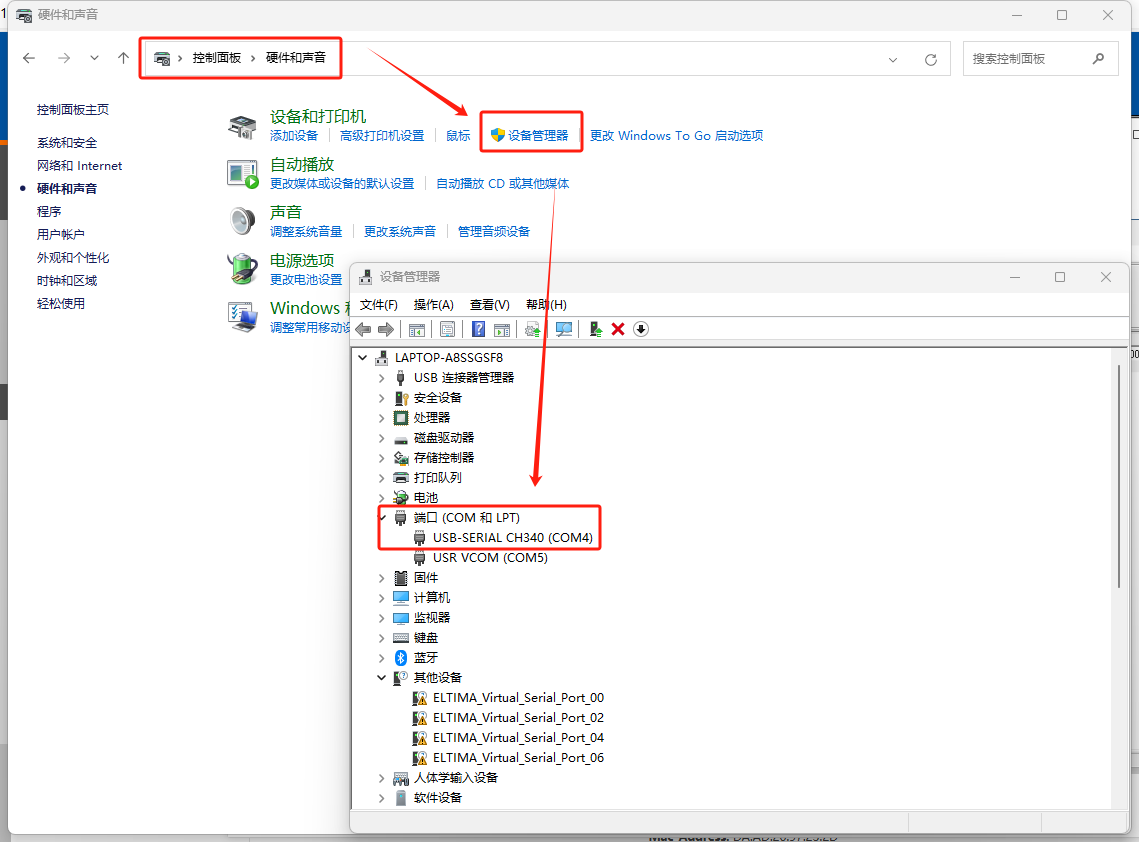

USB轉485轉換器接到USR-W630S的485串口上，電腦打開控制面板---硬件和聲音---設備管理器---COM和LPT，確認轉換器的COM口為COM4

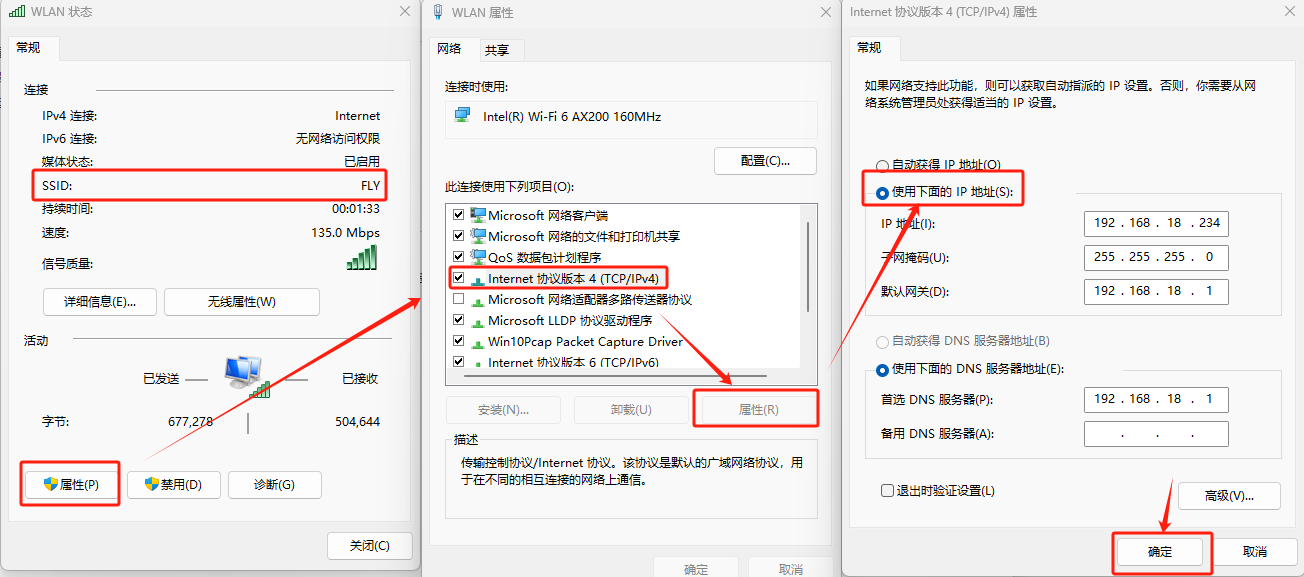

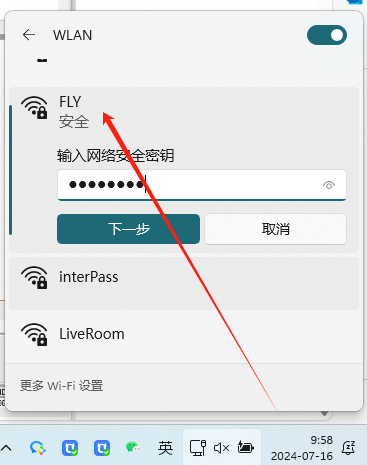

電腦連接同一個路由器“FLY”的WIFI

控制面板---網絡和Internet---網絡和共享中心

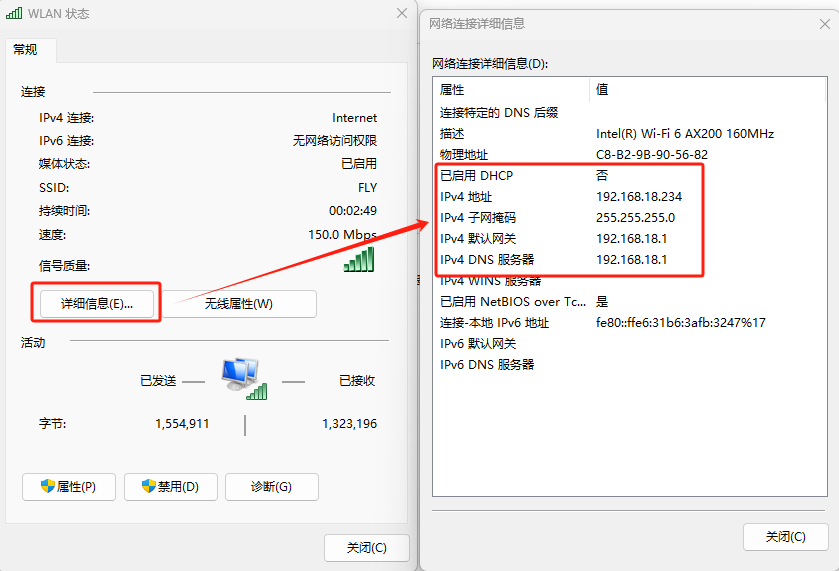

查看路由器給電腦分配的IP是192.168.18.234

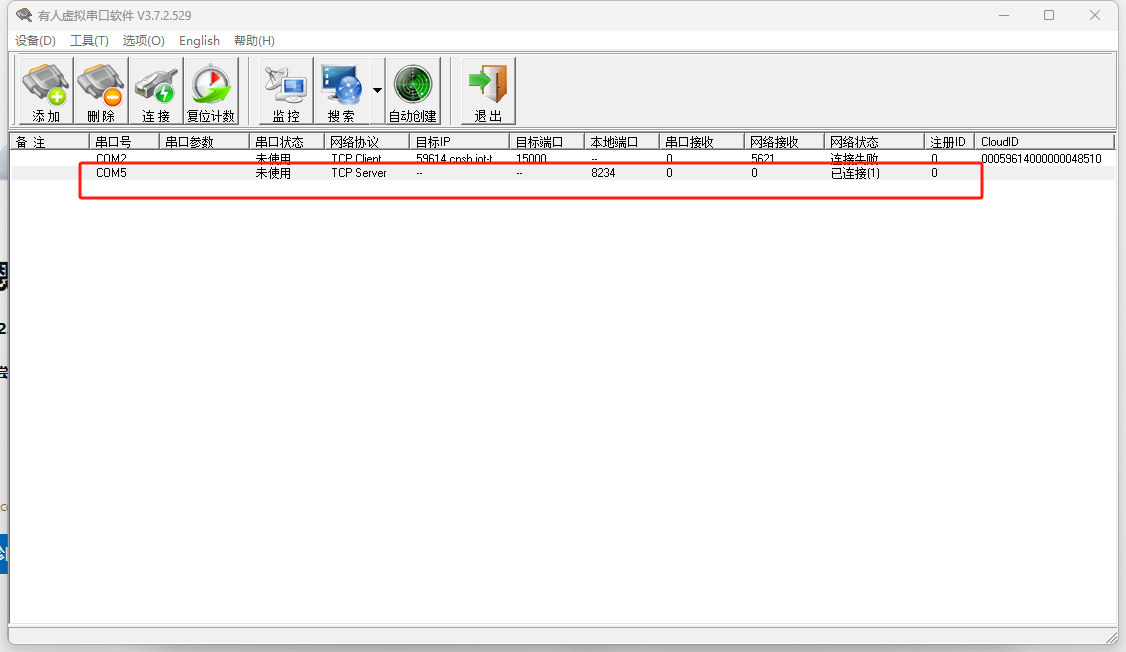

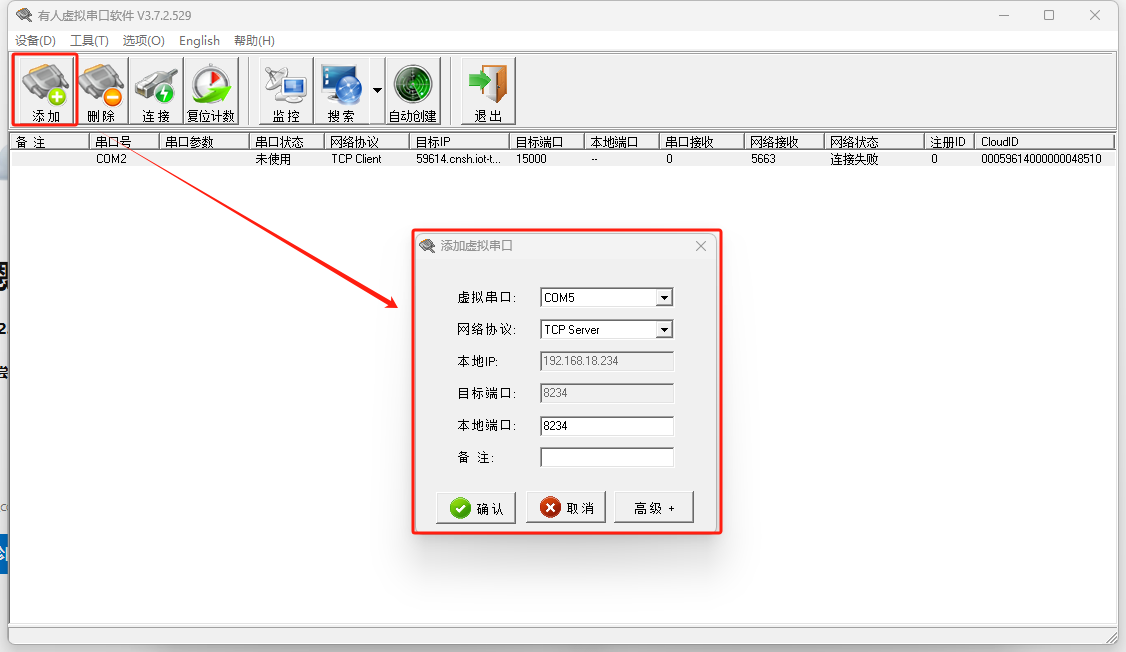

電腦打開虛擬串口軟件，創建一個虛擬串口COM5，網絡協議TCP server，本地端口號8234，點擊確認。

四、功能調試

1、功能調試

虛擬串口軟件連接上USR-W630S。

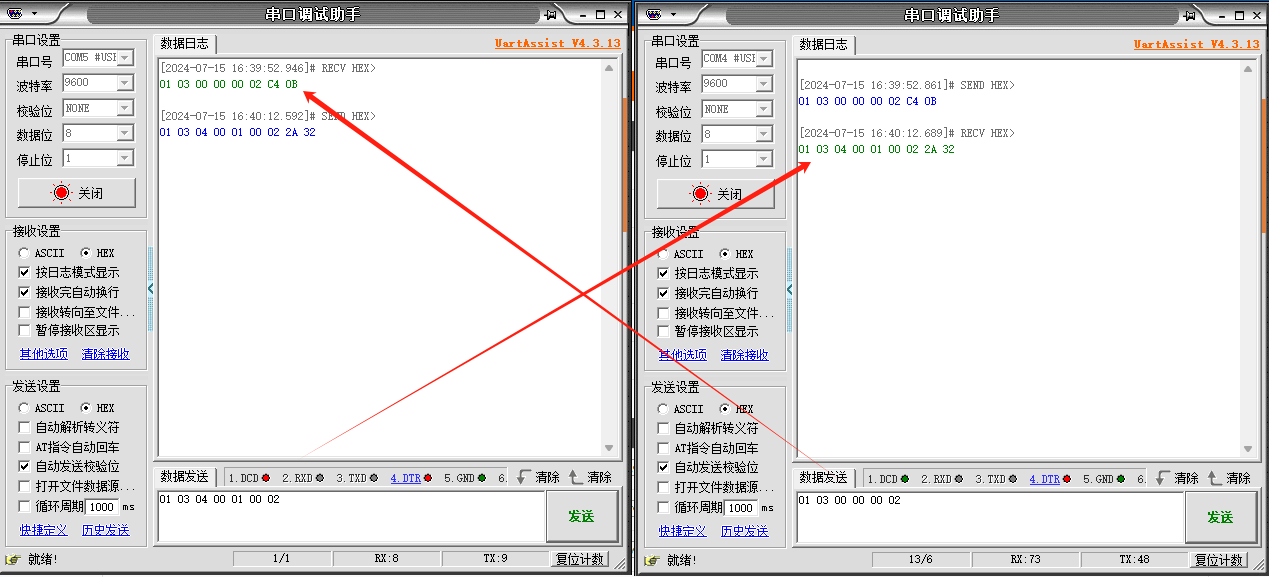

打開兩個串口調試助手，分別引用真實串口COM4和虛擬串口COM5，進行數據透?jìng)骰グl(fā)測試。

2、調試截圖

編寫人：尹叢欣 編寫日期：2024-07-17

審核人：尹叢欣 審核日期：2024-07-17

訂正版本：V1.0 訂正內容：初稿
