USR-G780s 連接遠程服務器和虛擬串口一對一通訊示例

一、資料下載

USR-G771&G780s使用說明書（輕邊緣）鏈接：http://imbacareer.com.cn/Download/1435.html

USR-G771&G780s標準AT指令集（輕邊緣）鏈接：http://imbacareer.com.cn/Download/1437.html

USR-CAT1 設置軟件(輕邊緣）鏈接：http://imbacareer.com.cn/Download/1438.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html

有人虛擬串口軟件 V3.7.2.529鏈接：http://imbacareer.com.cn/Download/31.html

二、硬件連接

1、所需物品

USR-G780s 產品 1臺

12V電源適配器 1個

USB-RS232串口線 1條

筆記本電腦 1臺

2、硬件連接

USR-G780s 的232串口接USB-RS232串口線到電腦USB口，然后產品接12V電源適配器上電。

電腦下載并打開 USR-CAT1 設置軟件(輕邊緣），安裝串口助手軟件。

3、查看端口號

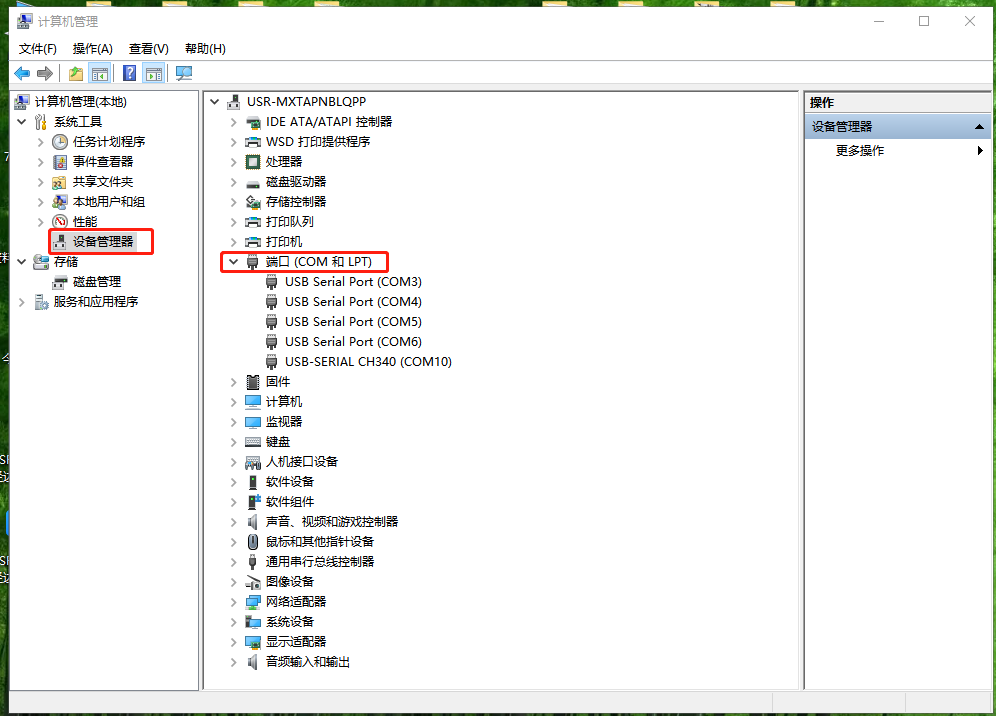

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-G780s的USB-RS232串口線COM口號，COM3。

三、USR-G780s參數設置

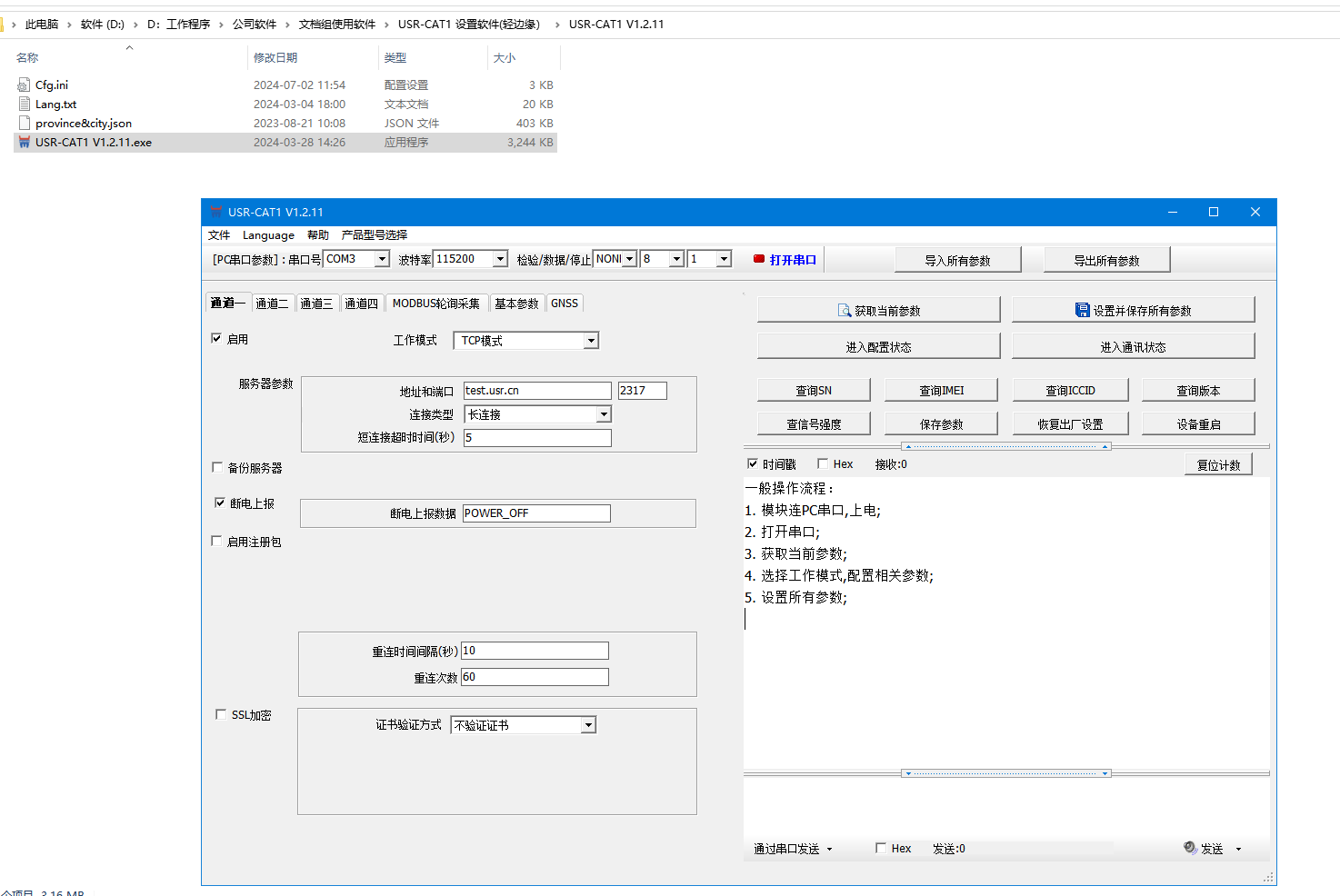

1、打開USR-G780s的設置軟件

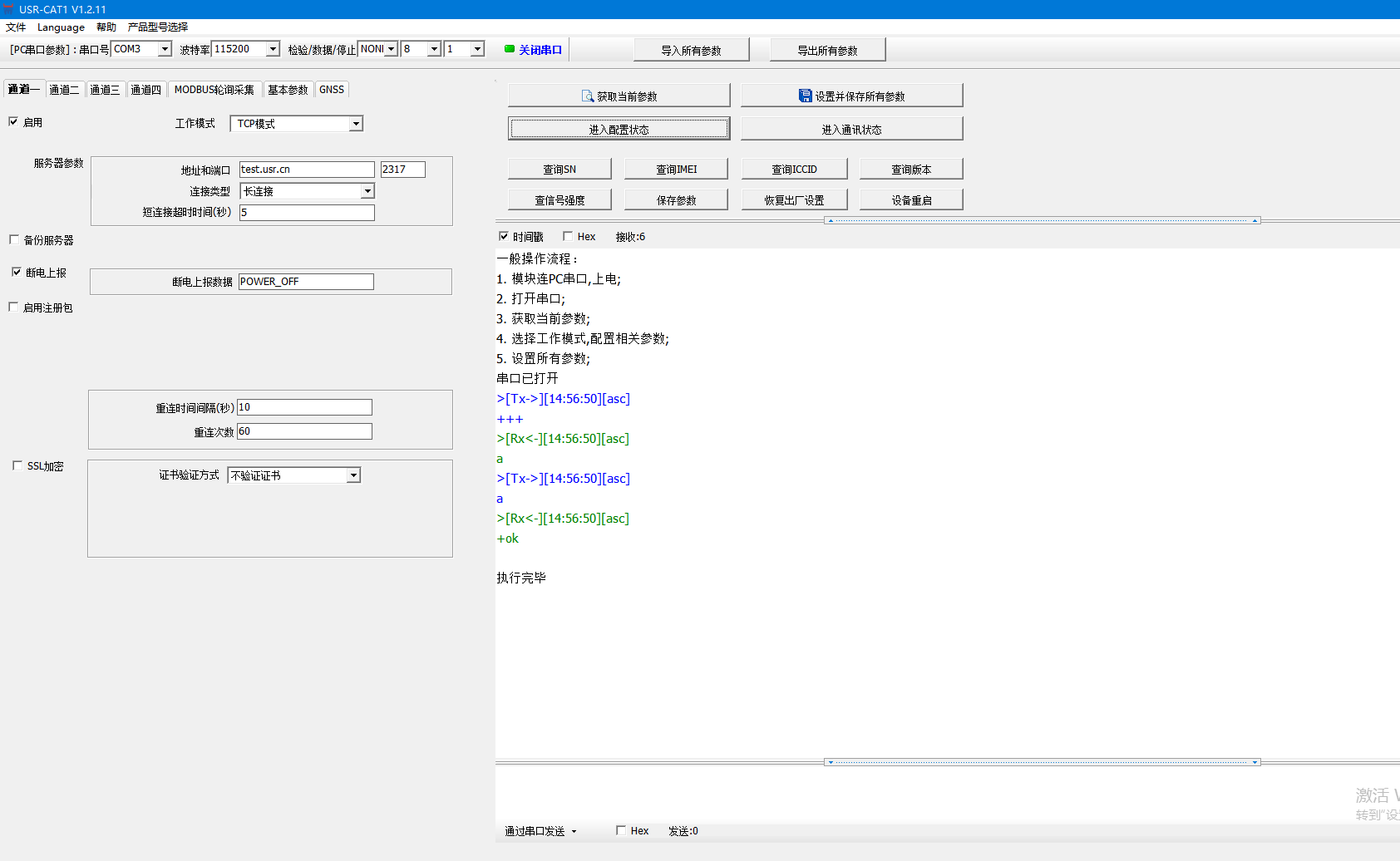

2、點擊進入配置狀態

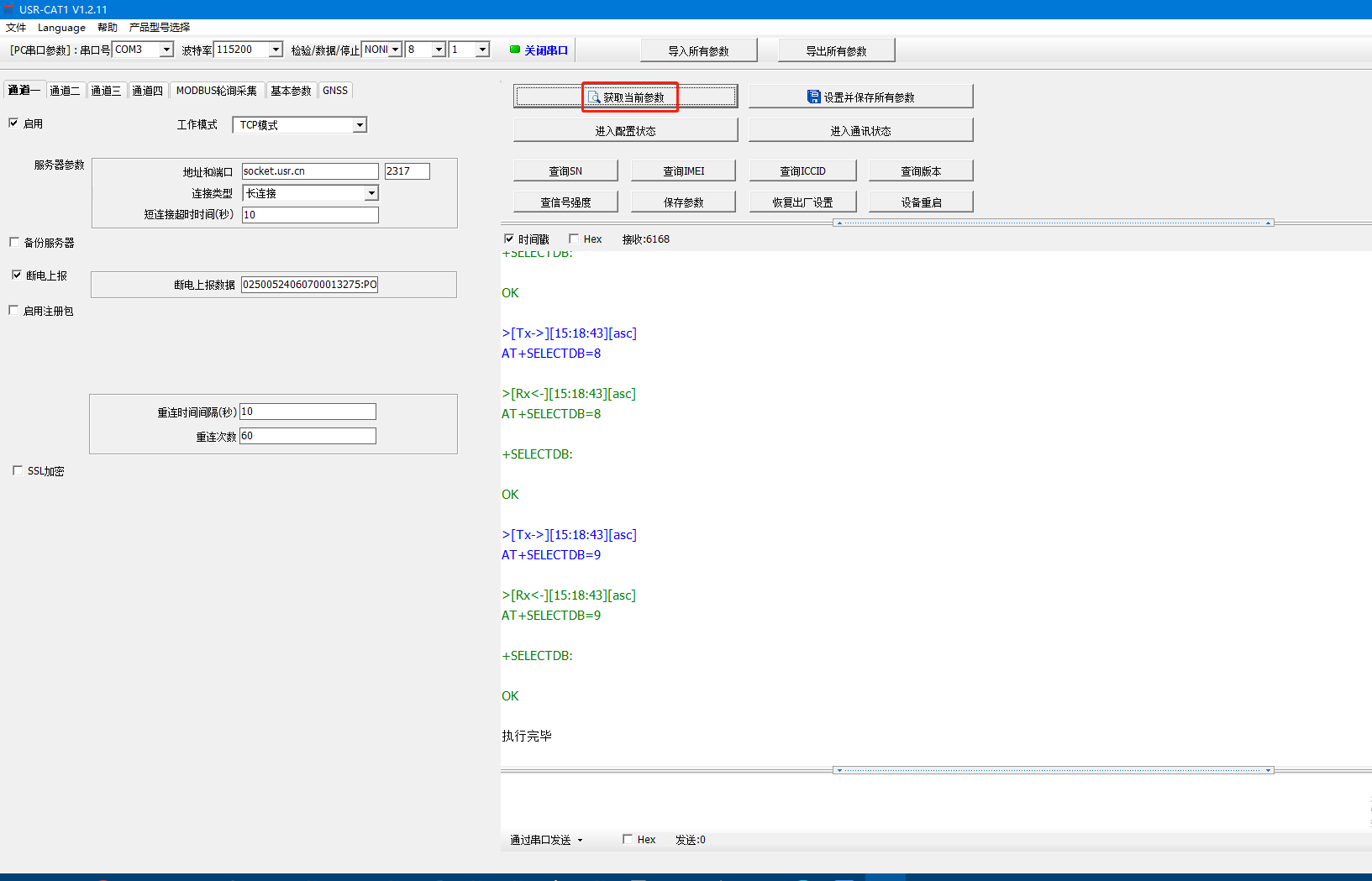

3、點擊獲取當前參數

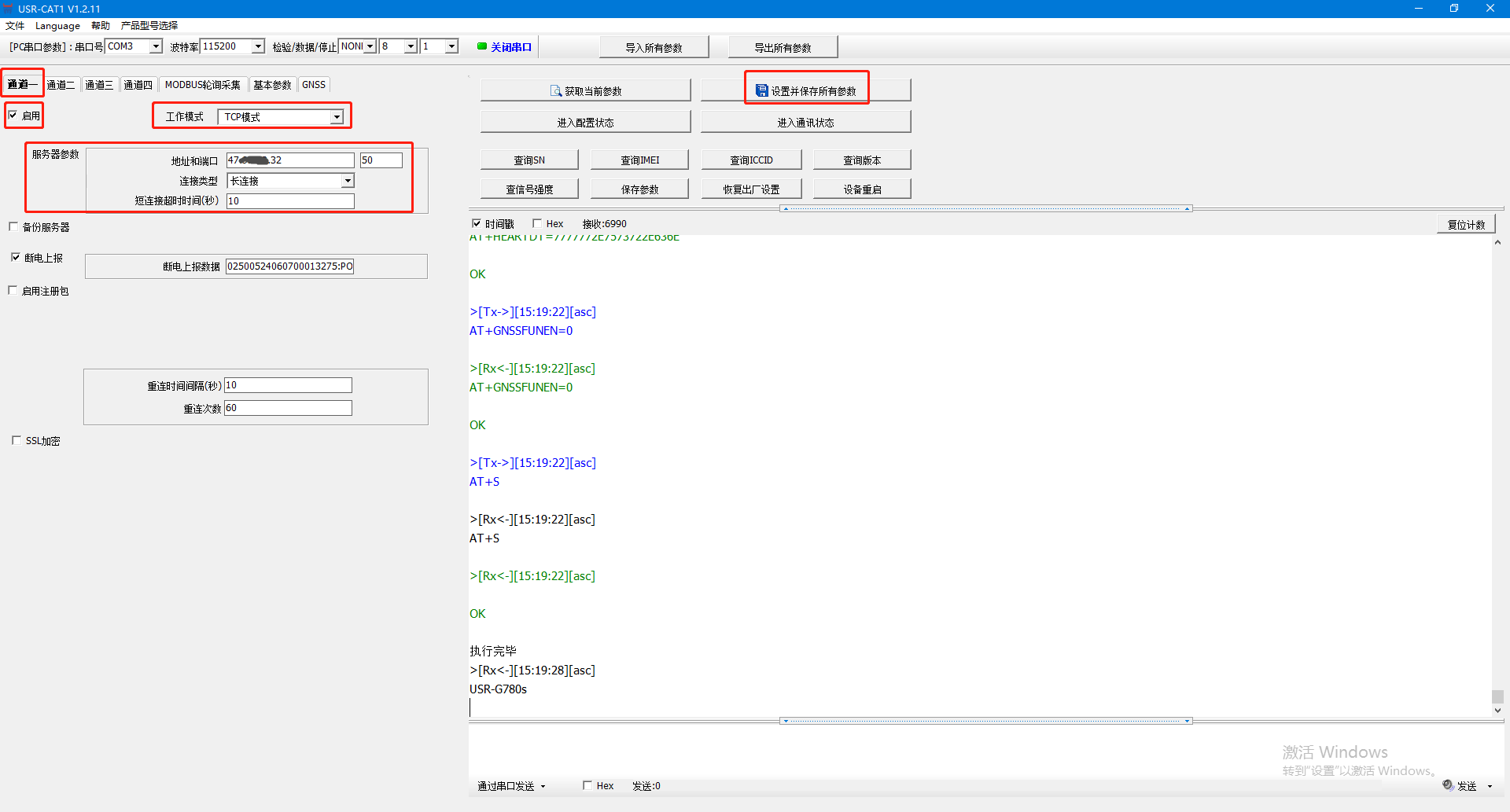

4、配置通道一參數

通道一：

工作模式：TCP模式

服務器參數，地址和端口：填寫要連接的遠程服務器地址和端口50。

連接類型：長連接

點擊設置并保存所有參數。

四、通訊測試

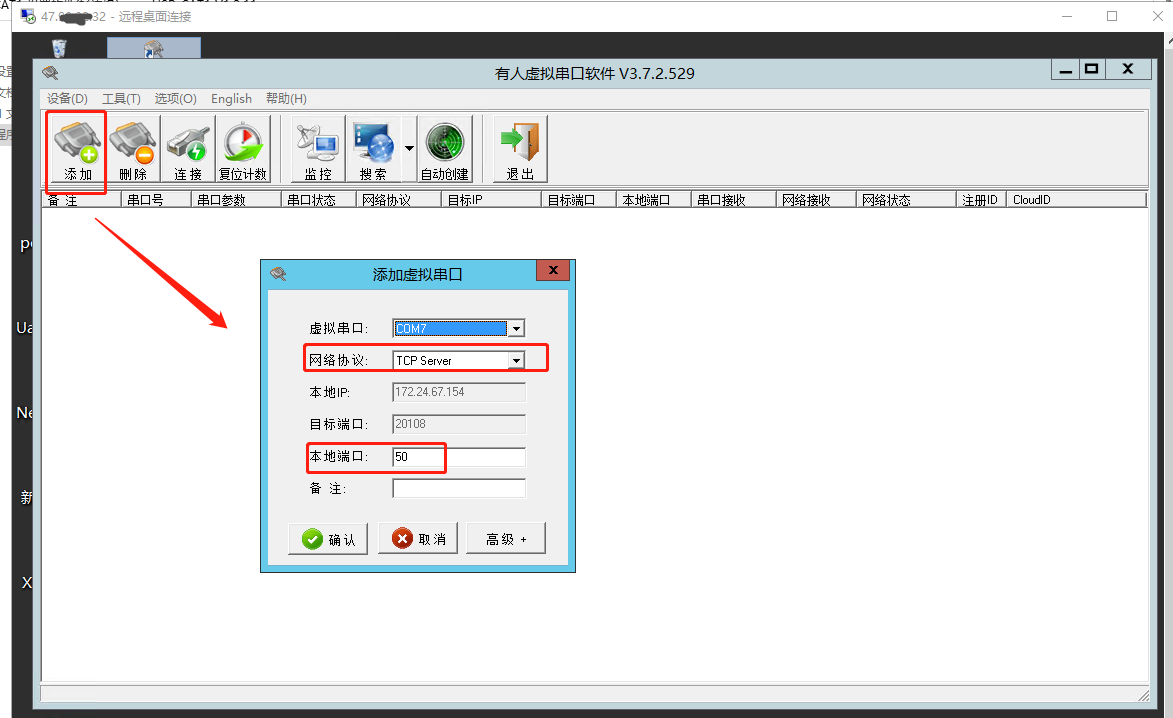

1、遠程服務器端，登錄遠程桌面，打開虛擬串口軟件，虛擬串口選擇一個COM口，舉例COM7，網絡協議做TCP server，本地端口50，點擊確認。

2、和虛擬串口通訊

（1）遠程桌面打開串口助手，COM口選擇COM7點擊打開串口。

（2）USR-G780s串口線所接的電腦，打開串口助手，選擇USB-RS232串口線的COM口號COM3，串口參數和USR-G780s一致。

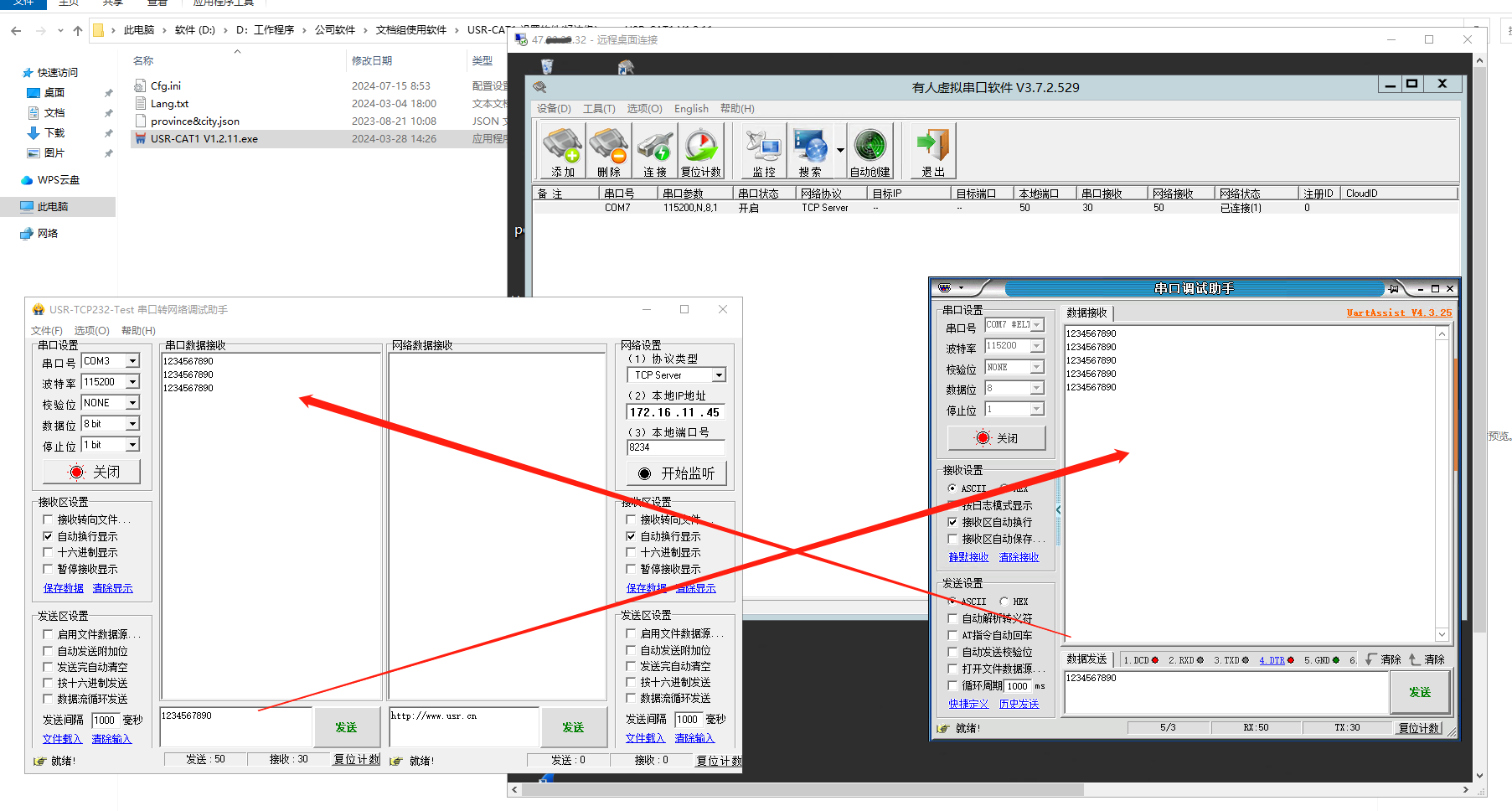

（3）測試實際串口和虛擬串口之間相互發送數據。

編寫人：金志方 編寫日期：2024-07-15

審核人：金志方 審核日期：2024-07-15

訂正版本：V1.0 訂正內容：初稿
