一、資料下載
USR-W610 軟件設計手冊官網下載鏈接：http://imbacareer.com.cn/Download/577.html
USR-W610 說明書官網下載鏈接：http://imbacareer.com.cn/Download/1152.html
USR-W610 規格書官網下載鏈接：http://imbacareer.com.cn/Download/578.html
USR-W610 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/707.html
串口 網絡二合一調試助手軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html
虛擬串口軟件（V5）官網下載鏈接：http://imbacareer.com.cn/Download/924.html
二、硬件連接
1、所需物品
USR-W610 產品 1臺
12V電源適配器 1個
USB-RS485串口線 1條
超五類網線 1根
可上外網路由器 1臺
筆記本電腦 1臺
2、硬件連接
USR-W610 的485串口接USB-RS485串口線到電腦USB口，網口設置為WAN口模式接到可上外網的路由器上，然后產品接12V電源適配器上電。
三、產品參數設置
1、USR-W610網關對接有人云上線設置

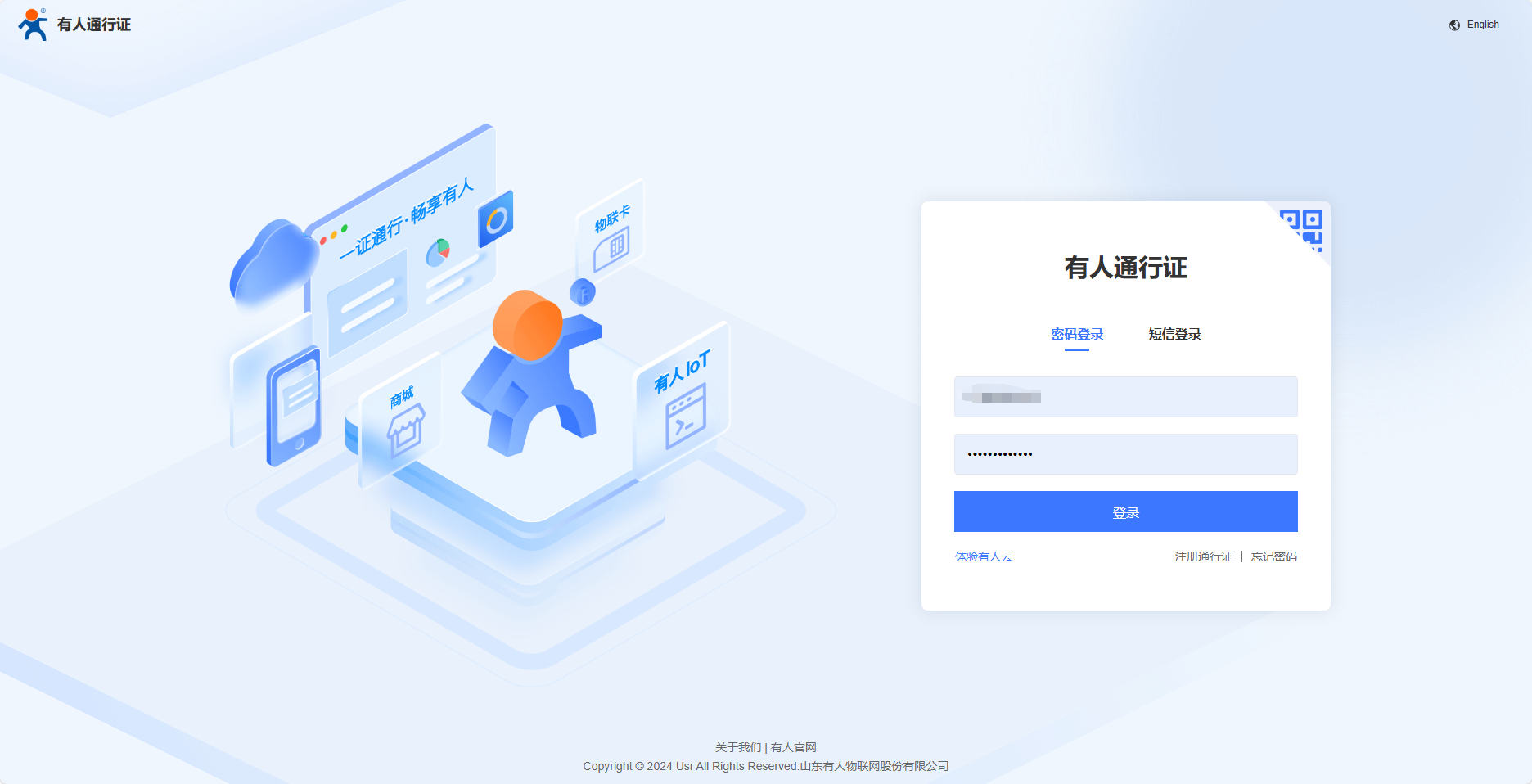

登錄有人云平臺：https://account.usr.cn/#/login?type=mp_scada&logout=1

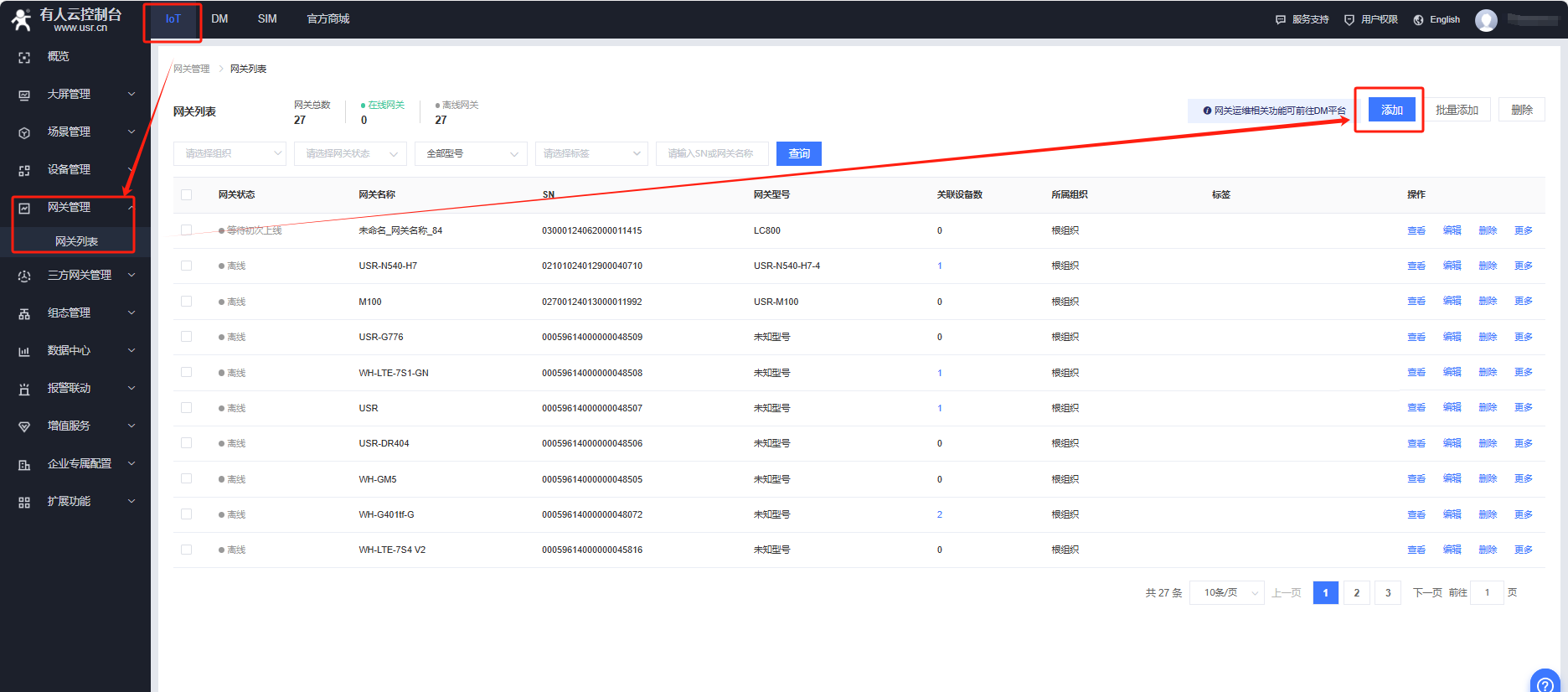

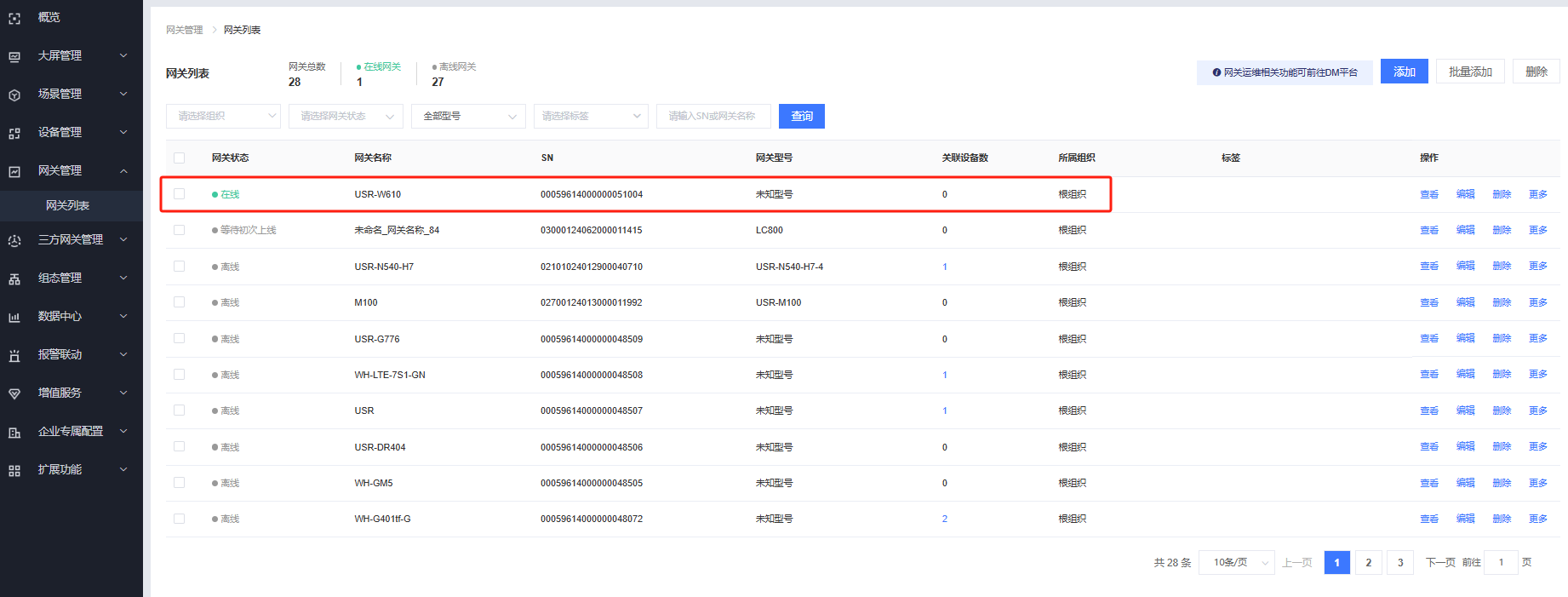

有人云IOT平臺---網關管理---網關列表---添加
網關名稱：USR-W610
所屬組織：根組織
選擇“SN不支持點這里”添加設備，點擊保存

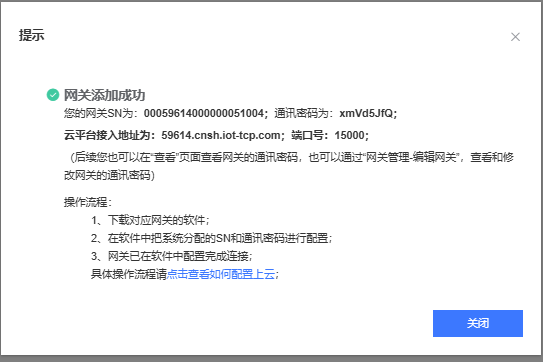

保存有人云給設備分配的接入地址、端口號、ID、密碼。

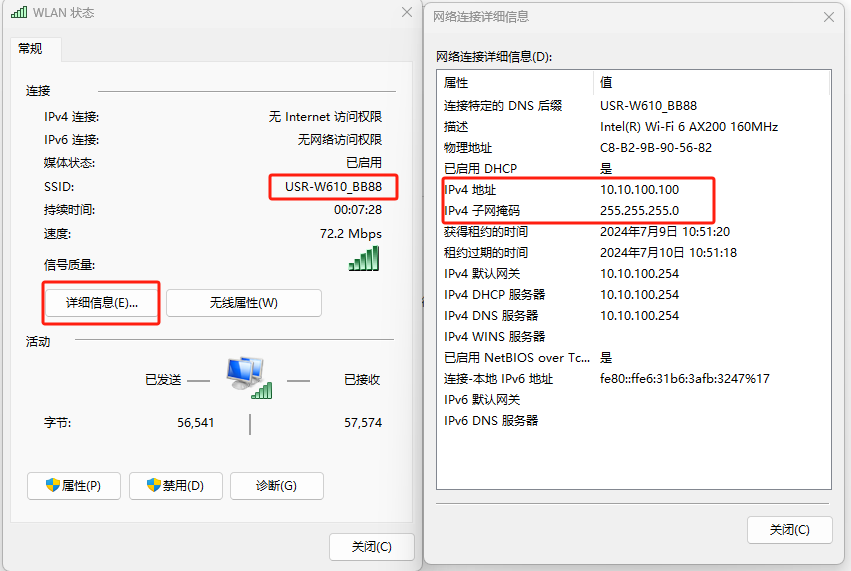

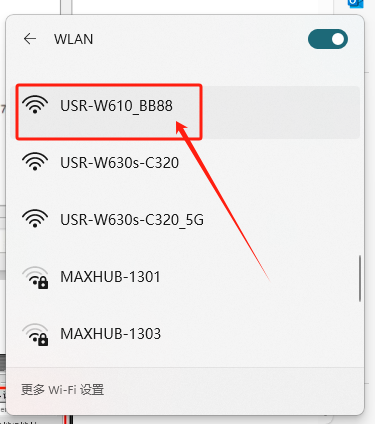

USR-W610插上WIFI天線，接上12V電源，電腦右下角搜索USR-W610的WIFI ，WiFi名字 USR-W610_BB88(BB88 是 USR-W610 MAC 的后四 位 )，點擊鏈接WIFI。電腦關閉防火墻和殺毒軟件，禁用其他的網卡，僅保留本地WIFI 網卡。

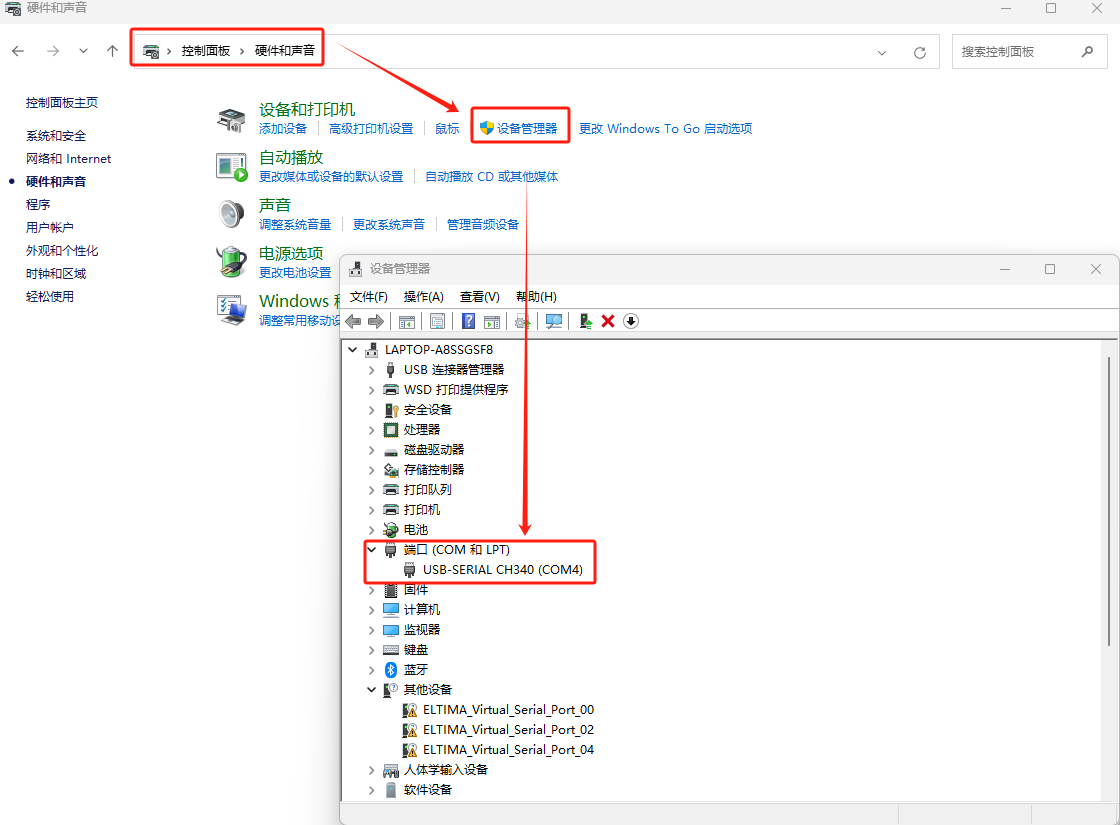

打開電腦控制面板---硬件和聲音---設備管理器---COM和LPT，確認COM口是COM4
瀏覽器輸入10.10.100.254進入設備的內置網頁，賬號密碼都是admin

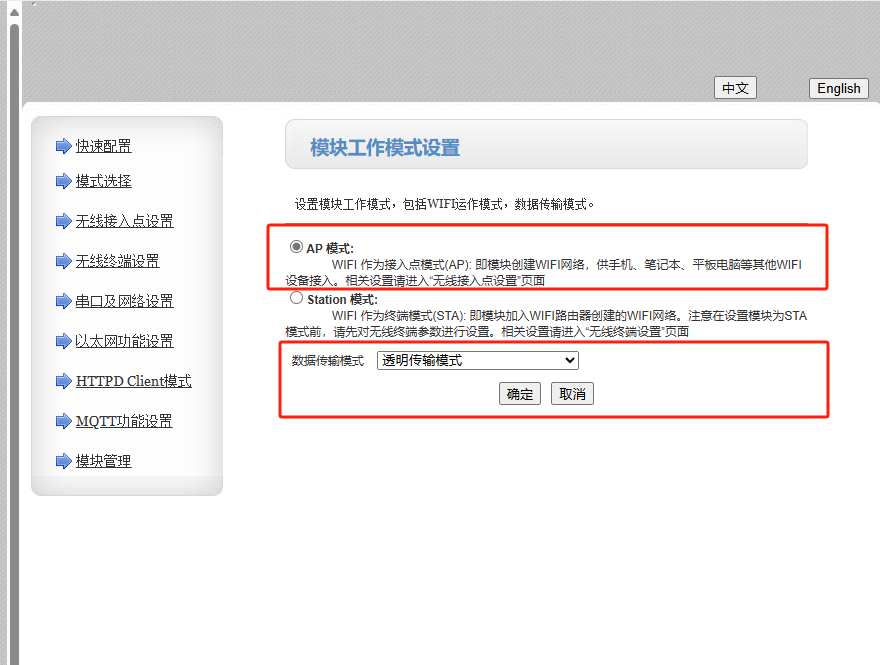

模式選擇，保持默認的AP模式，透明傳輸模式，點擊確定。

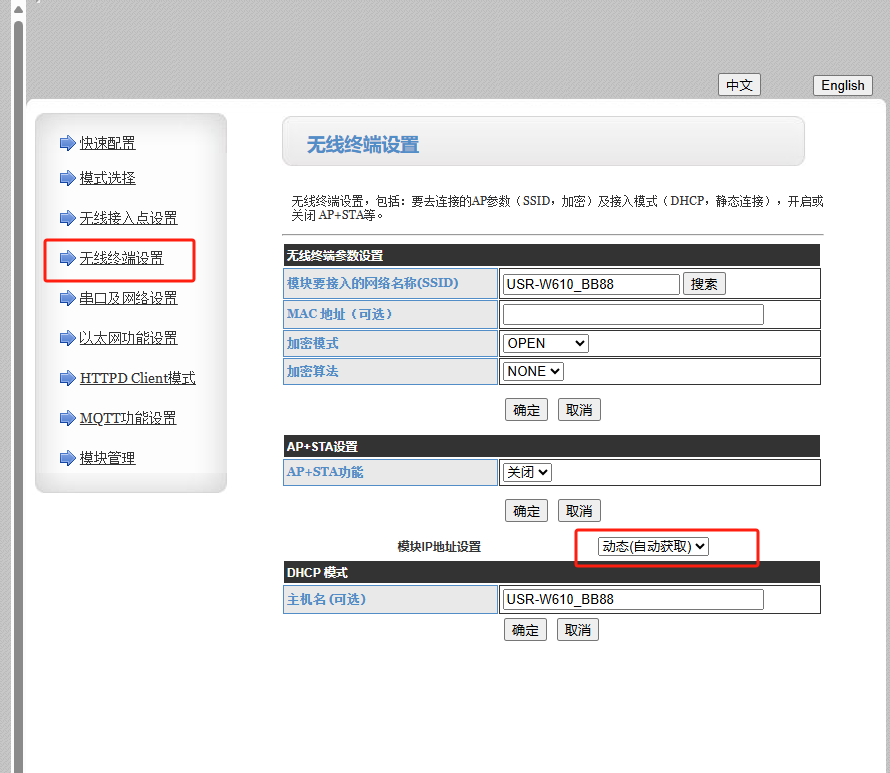

無線終端設置，IP模式設置為DHCP模式（用戶可以根據自己的需求設置為DHCP，或者靜態IP，這里是配置設備作為STA或者WAN口時，上級路由給USR-W610分配的IP信息的）點擊確定

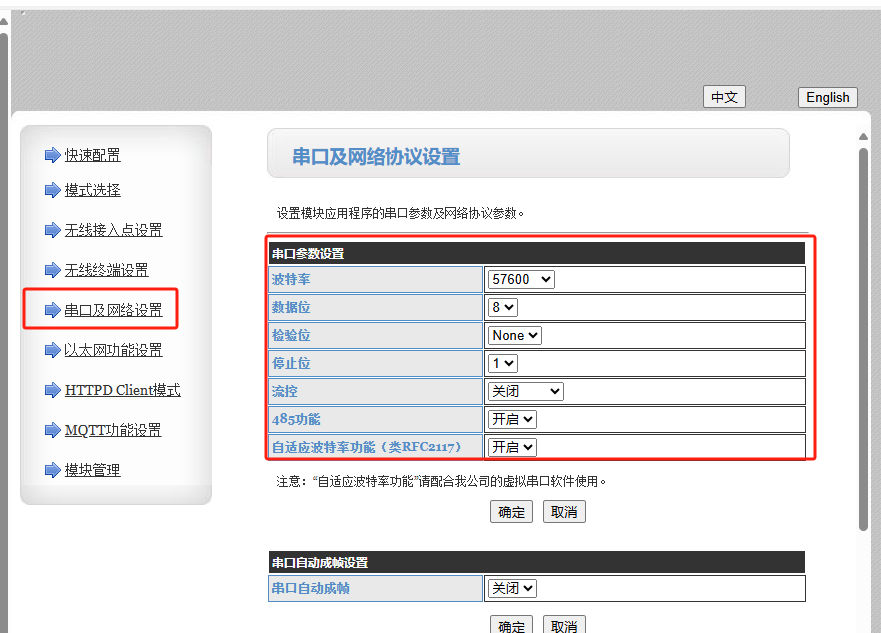

串口及網絡設置--查看串口參數為57600、NONE、8、1

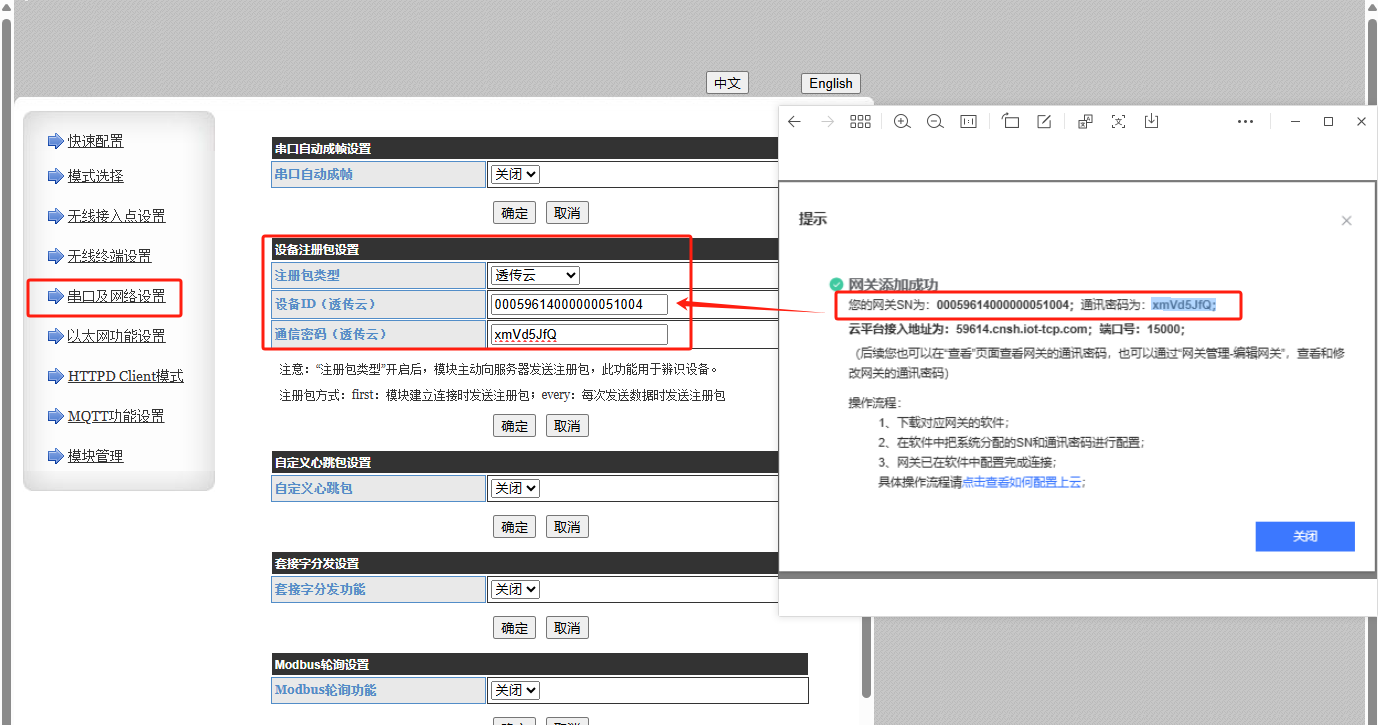

串口及網絡設置---啟用注冊包，選擇透傳云，填入有人云分配的接入ID和密碼

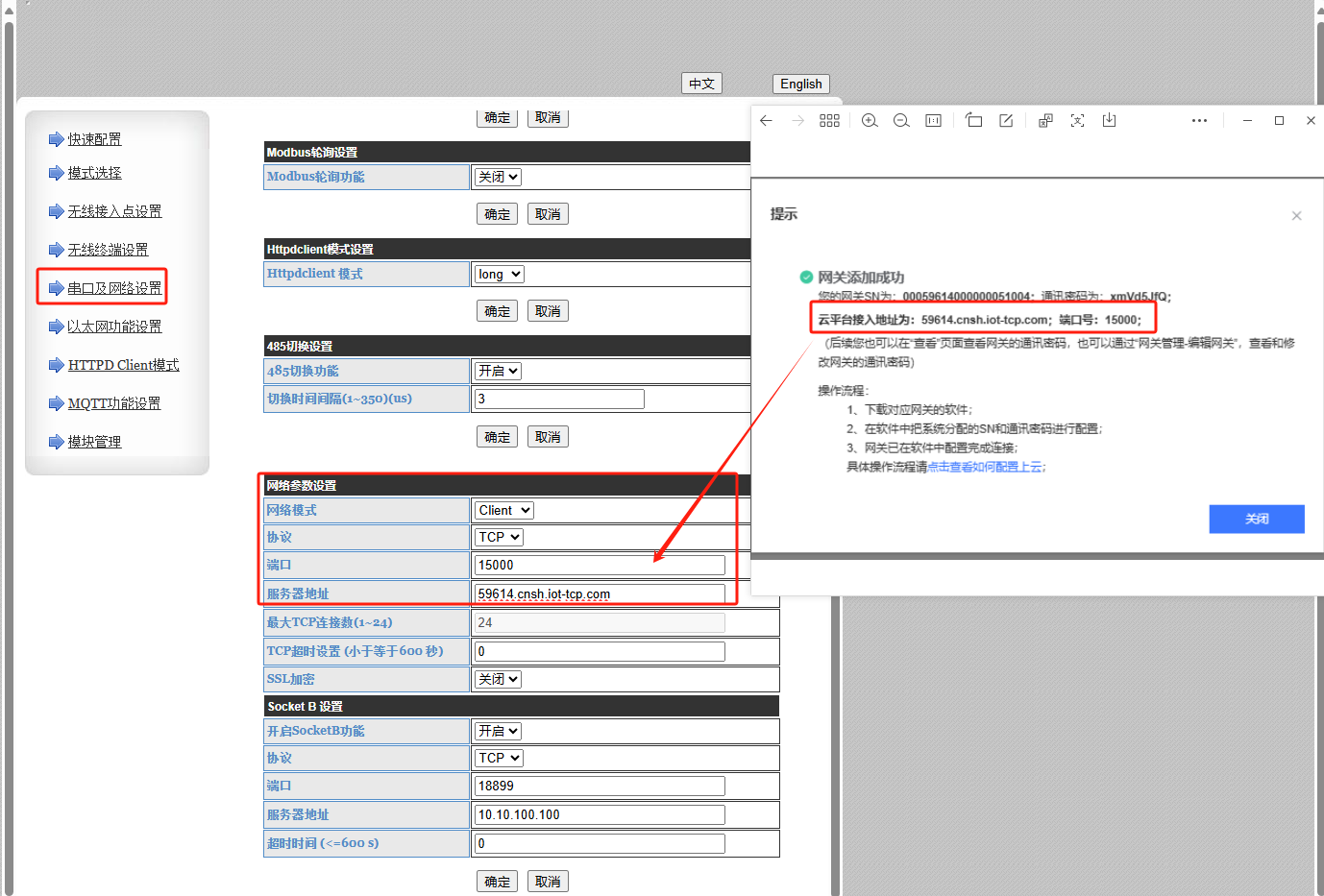

串口及網絡設置---網絡參數設置---socketA參數：TCP client,填入有人云分配的接入地址和端口號，點擊確定

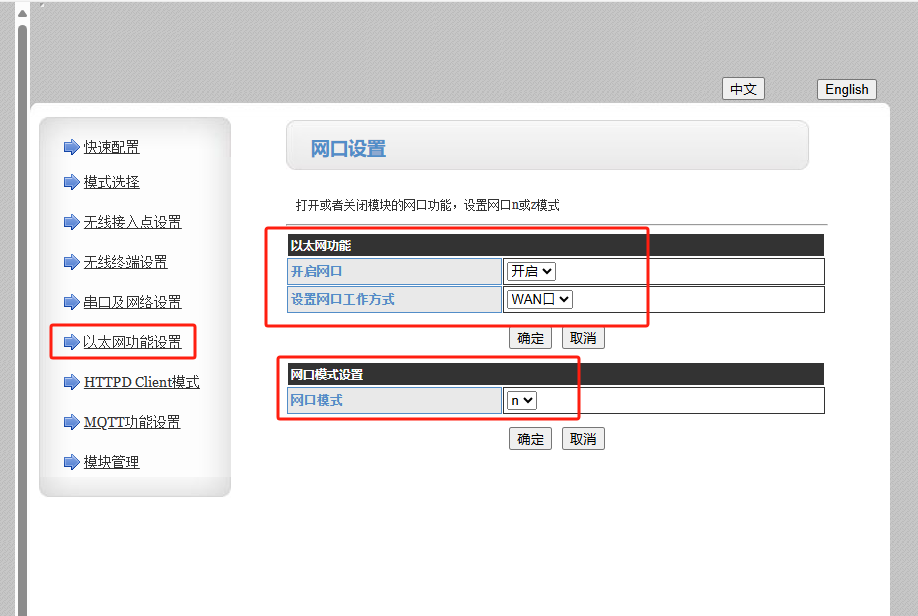

以太網共功能設置---開啟以太網口，網口工作方式設置為WAN口，網口模式設置為N模式，點擊確定

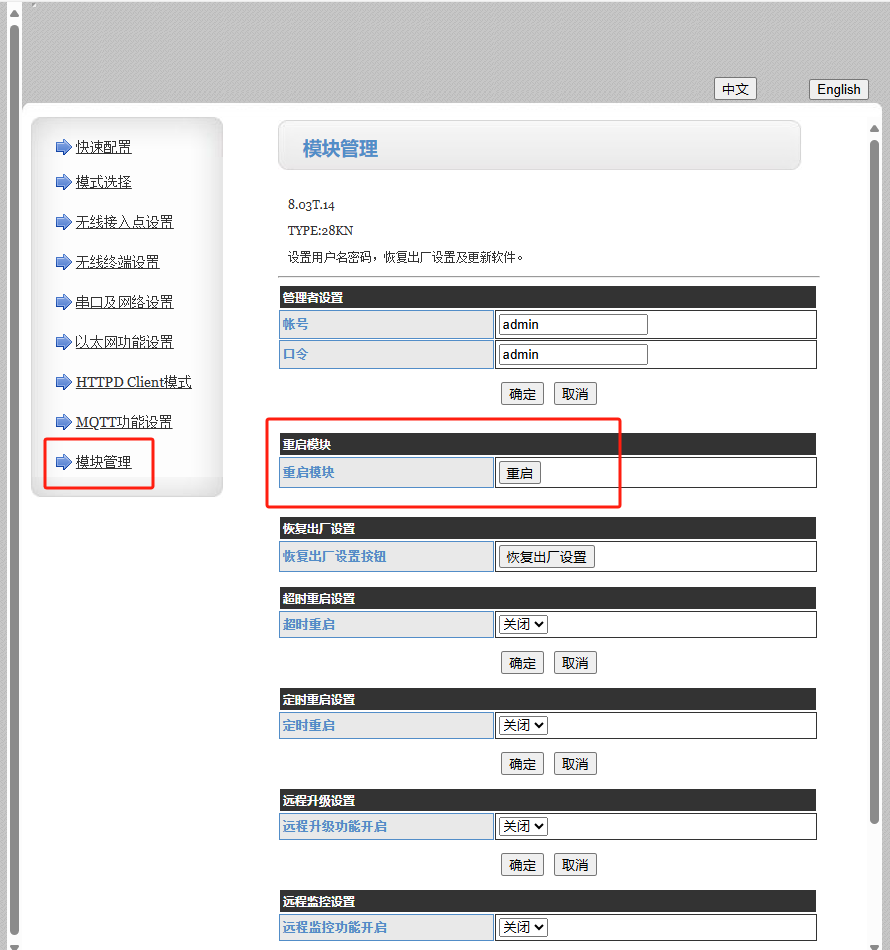

模塊管理---重啟模塊
設備通過網線接入到可上外網路由器上，等待一會即可看到設備在有人云端在線。
2、網關綁定模板和設備
模板創建

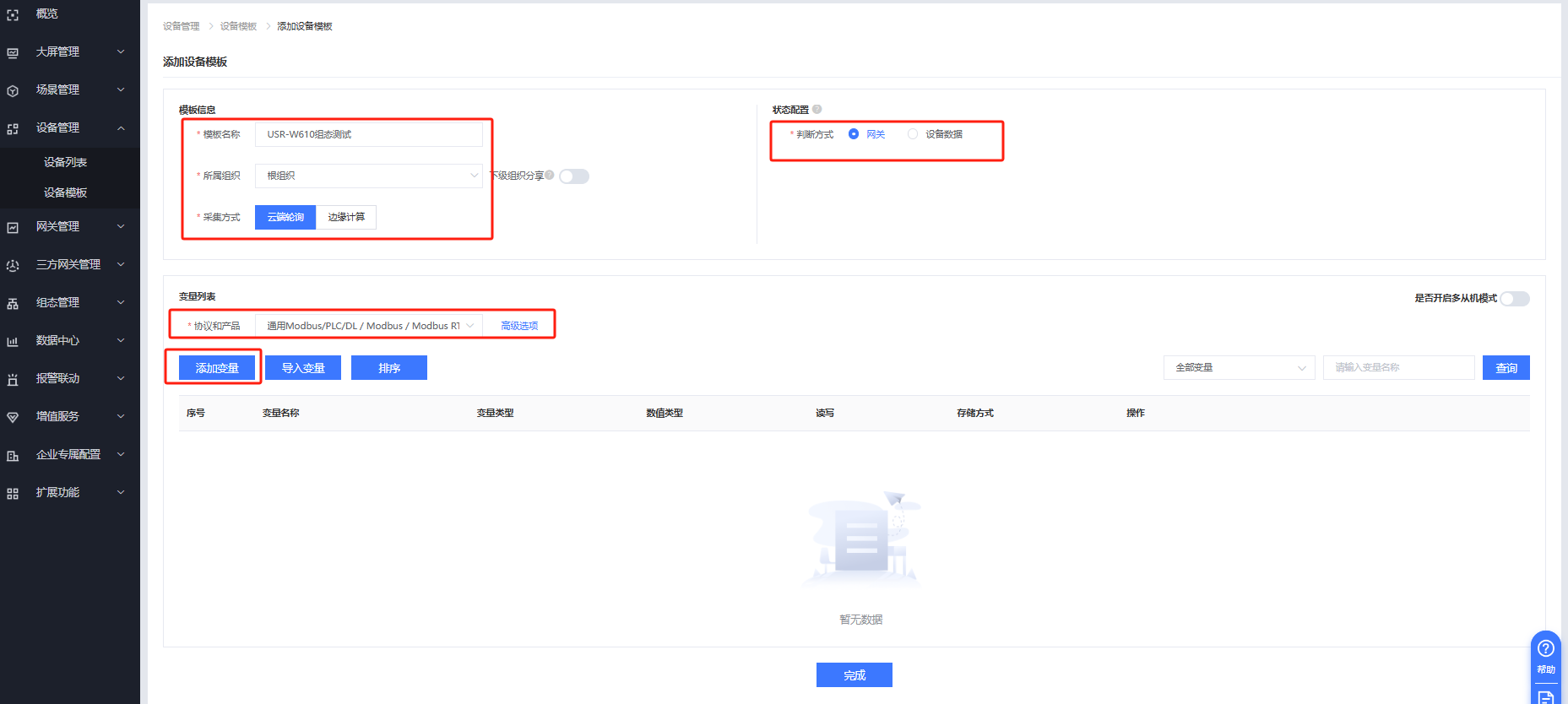

設備管理---設備模板---添加
模板名稱：USR-W610組態測試
所屬組織：根組織
采集方式：云端輪詢
判斷方式：網關
協議和產品：通用Modbus/PLC/DL / Modbus / Modbus RTU

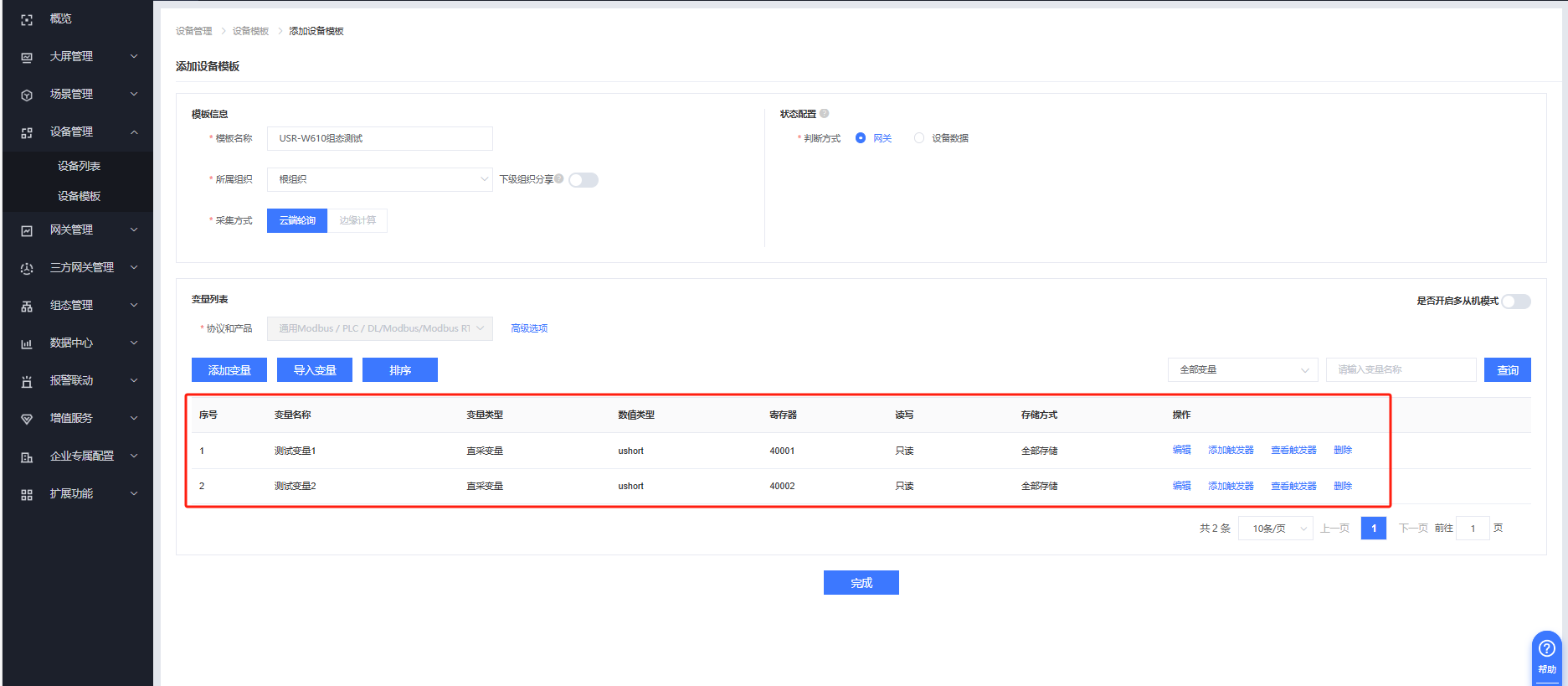

添加變量

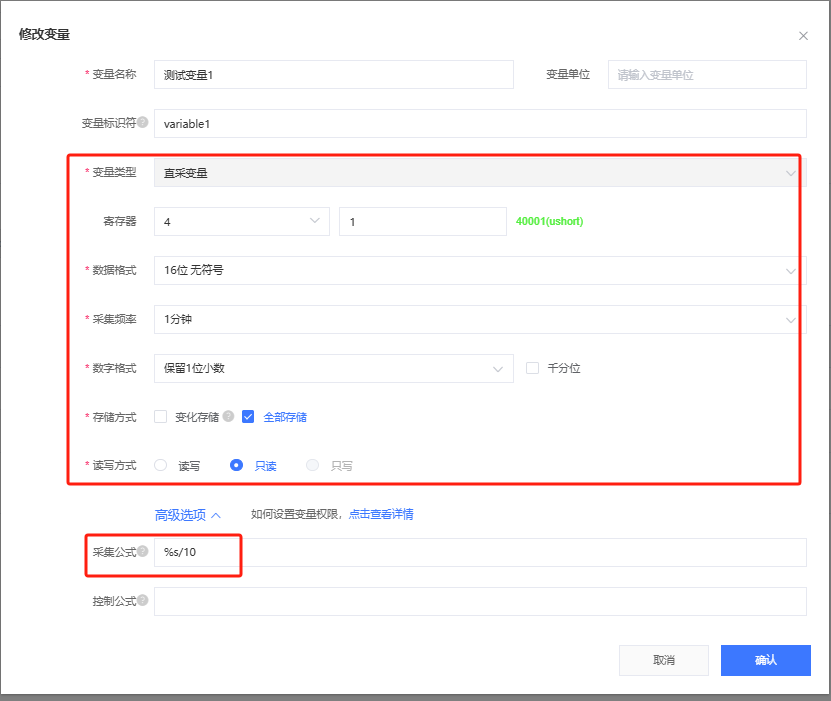

添加測試變量1
寄存器40001，數據類型16位無符號，采集頻率1分鐘，數字格式保留一位小數，全部存儲，只讀，添加一個采集公式。
同樣方式添加測試變量2
模板添加規則參考案例：http://cloud.usr.cn/document/892.html
設備創建

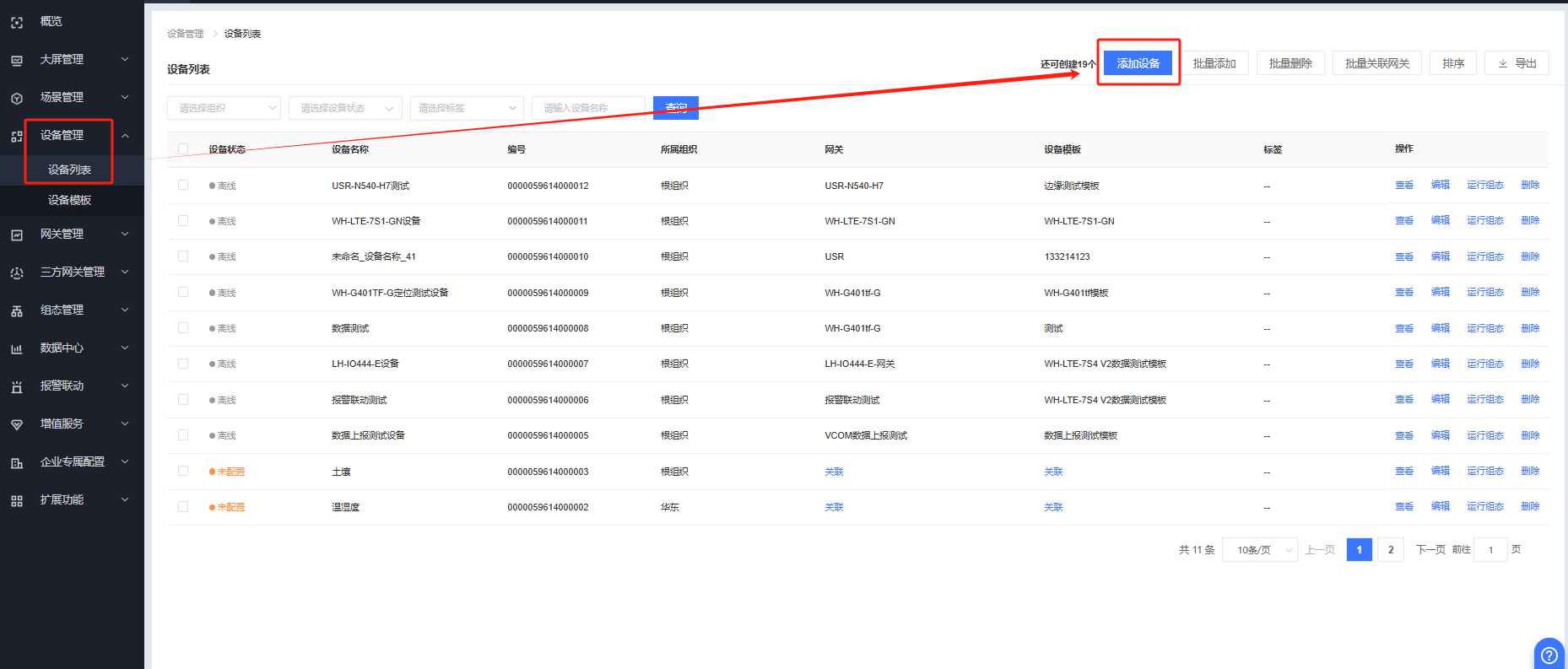

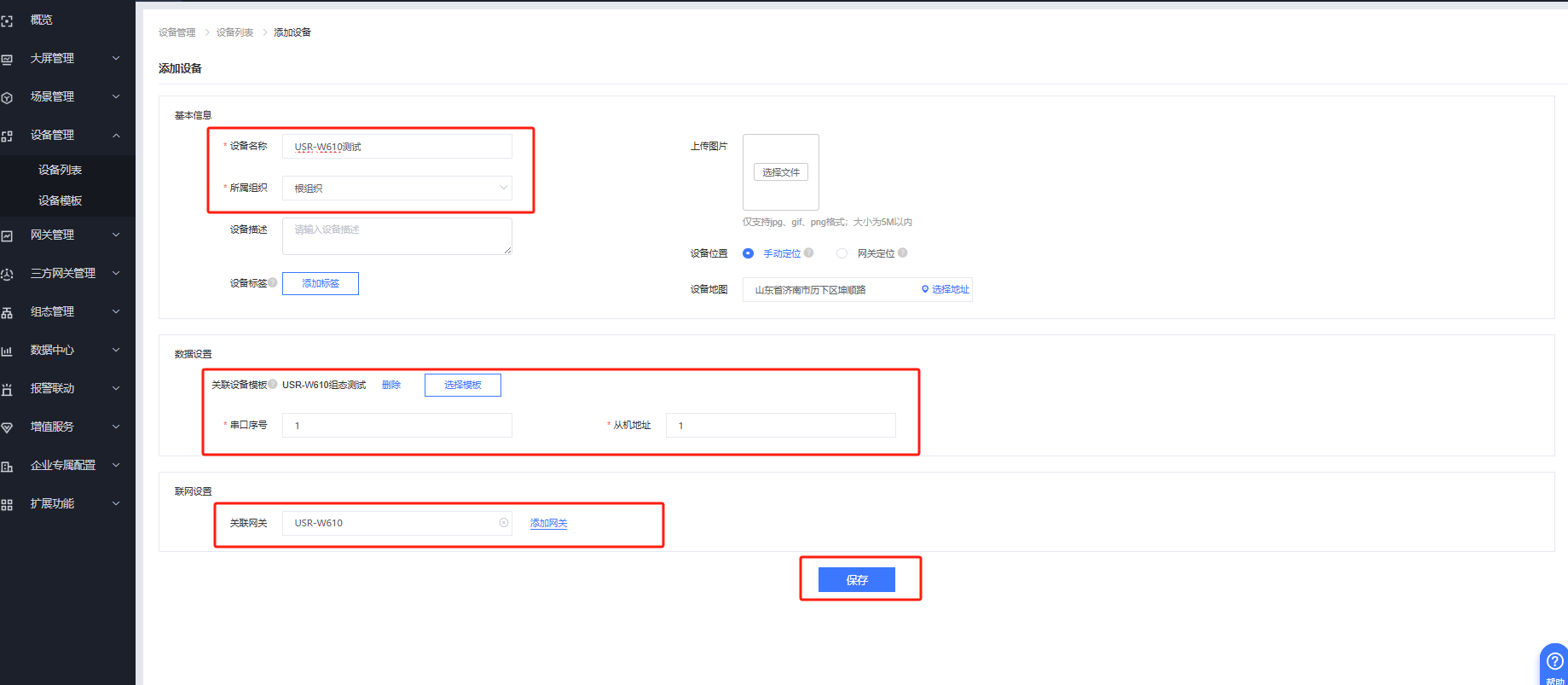

設備管理---設備列表---添加設備
設備名稱：USR-W610測試
所屬組織：根組織
關聯設備模板：USR-W610組態測試 串口序號1，從機地址1
關聯網關：USR-W610, 保存
3、Modbus Slave軟件參數設置
打開modbus slave軟件，模擬串口從機

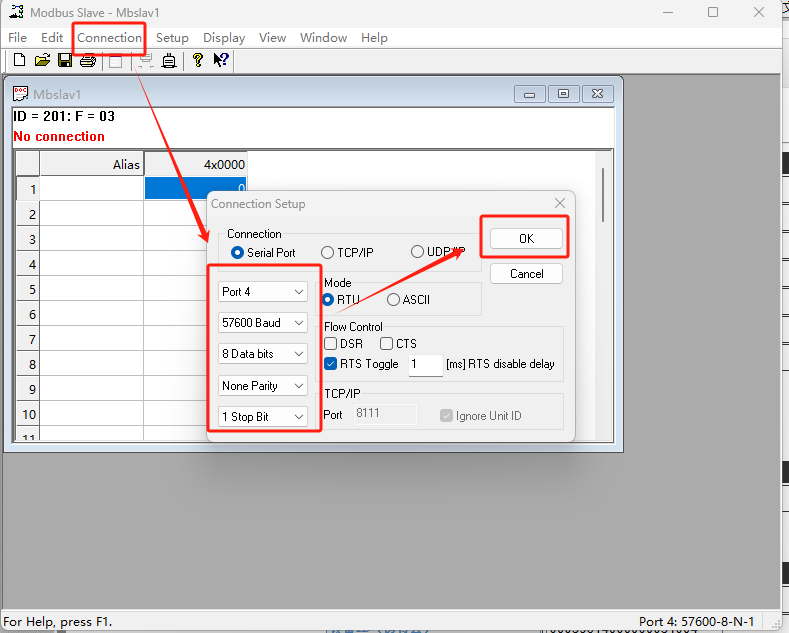

選擇COM4、57600、NONE、8、1，點擊OK

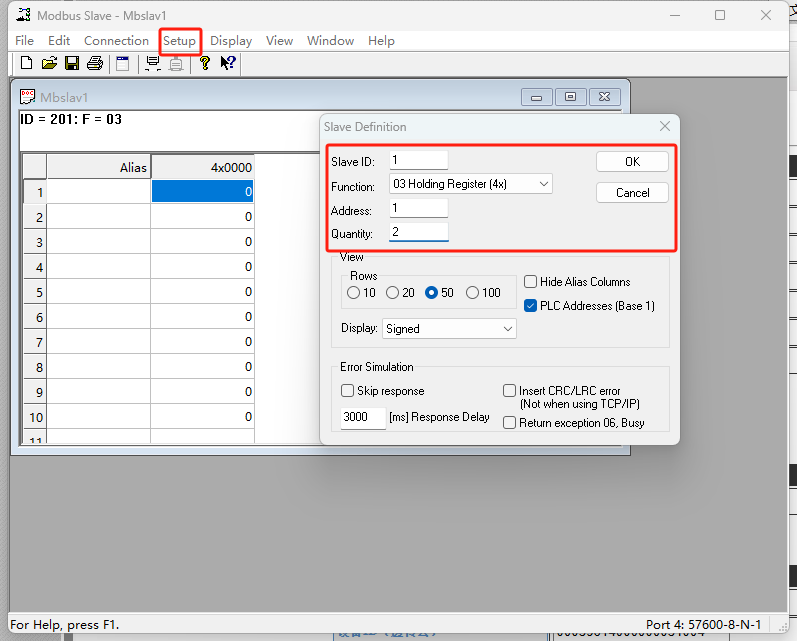

設備地址1、功能碼03，寄存器起始地址1，寄存器數量2，點擊OK
四、功能調試
1、功能調試

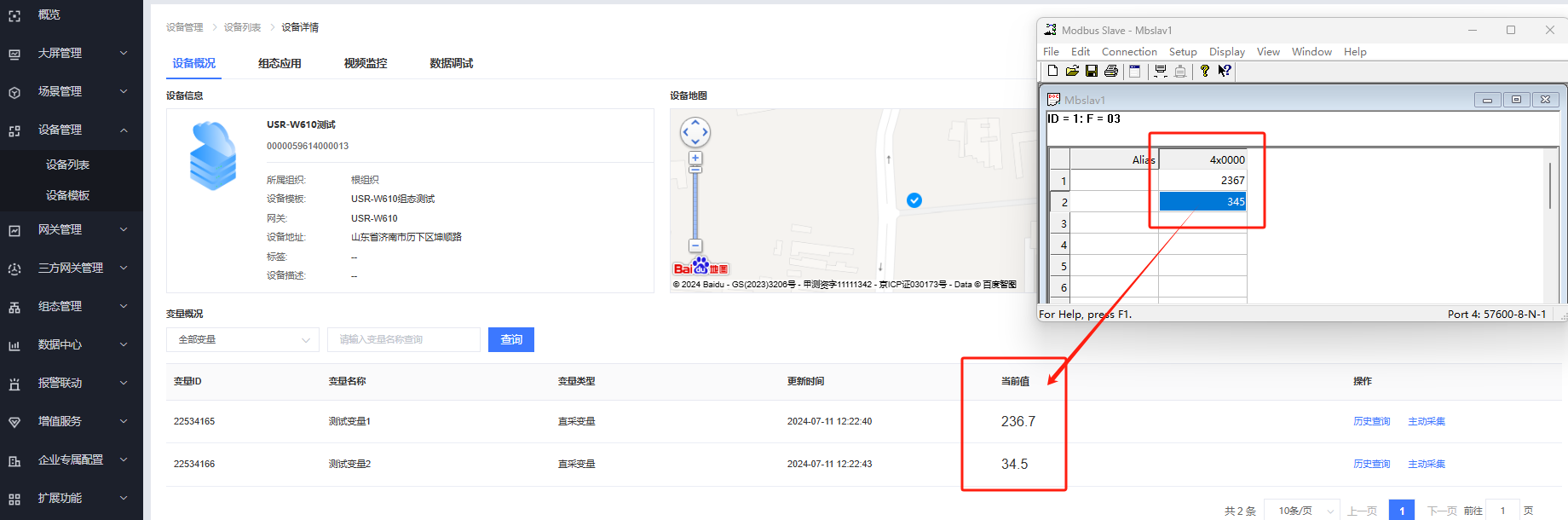

在Modbus slave軟件中輸入數據，有人云平臺上可同步收到數據
2、調試截圖
