USR-G805p UDP協議連接遠程服務器示例

一、資料下載

USR-G805p 說明書http://imbacareer.com.cn/Download/1163.html

USR-G805p 規格書 http://imbacareer.com.cn/Download/1164.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-G805p 產品 1臺

12V電源適配器 1條

USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

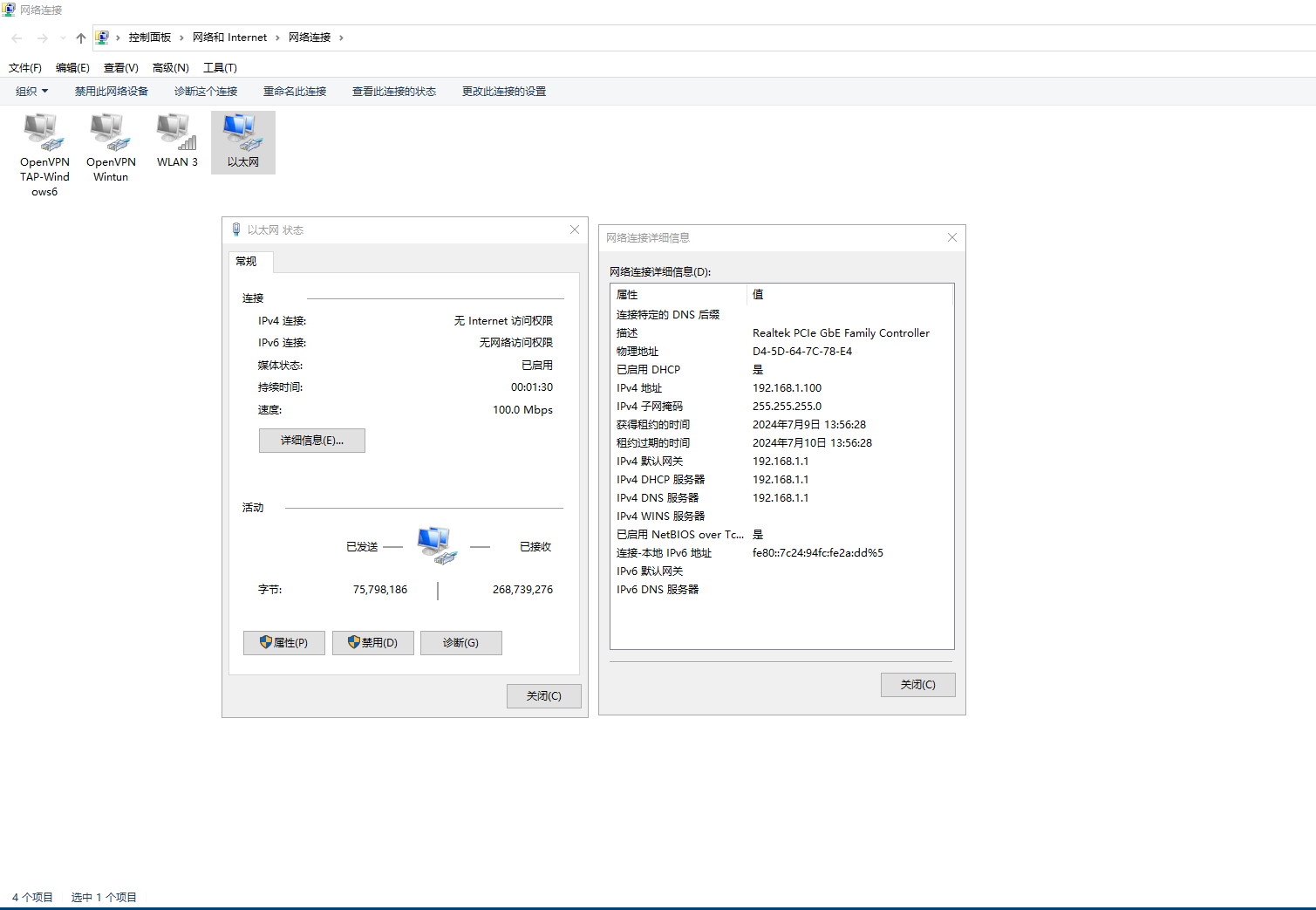

USR-G805p的485串口接USB-RS485串口線到電腦USB口，接好4G天線，插好外置SIM卡，然后產品接12V電源適配器，上電。USR-G805p的LAN1網口用網線和電腦直連，電腦獲取同網段IP。

3、查看端口號

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-G805p的USB-RS485串口線COM口號，COM10。

三、USR-G805p網頁參數設置

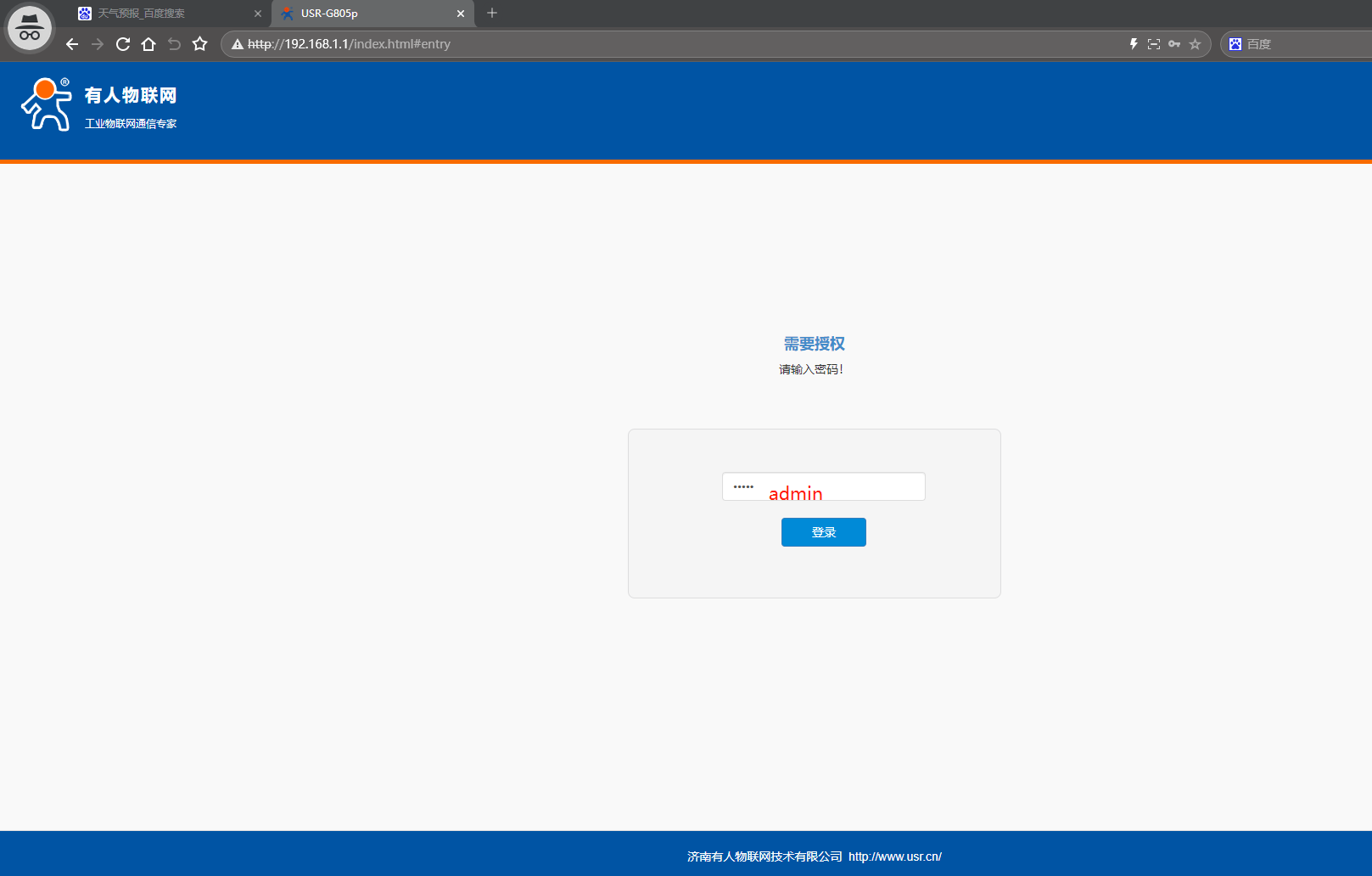

1、瀏覽器輸入192.168.1.1登陸USR-G806p網頁，密碼是admin。

2、設置工作模式

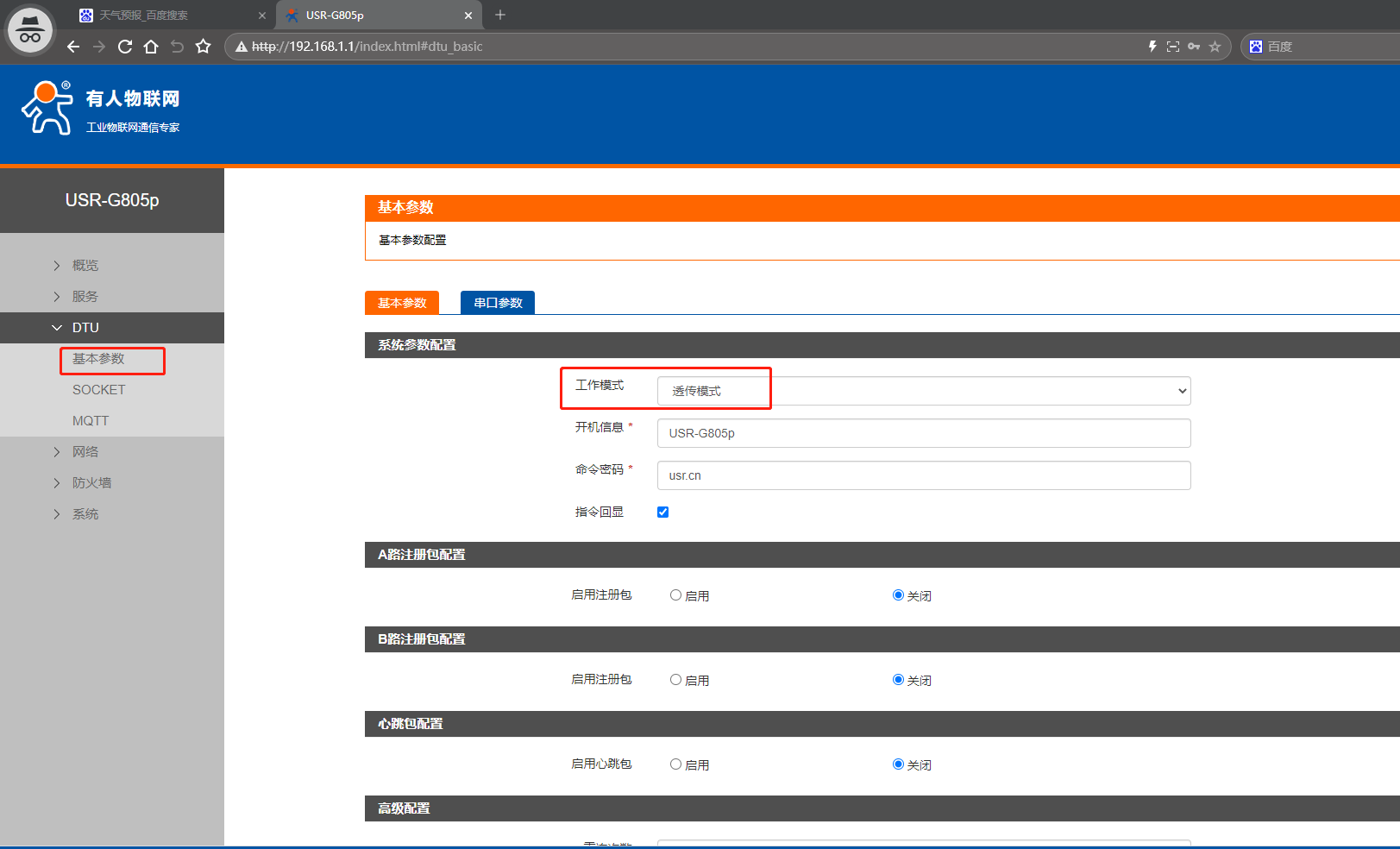

網頁點擊DTU，點擊基本參數，工作模式選擇透傳模式。點擊應用。

3、串口參數

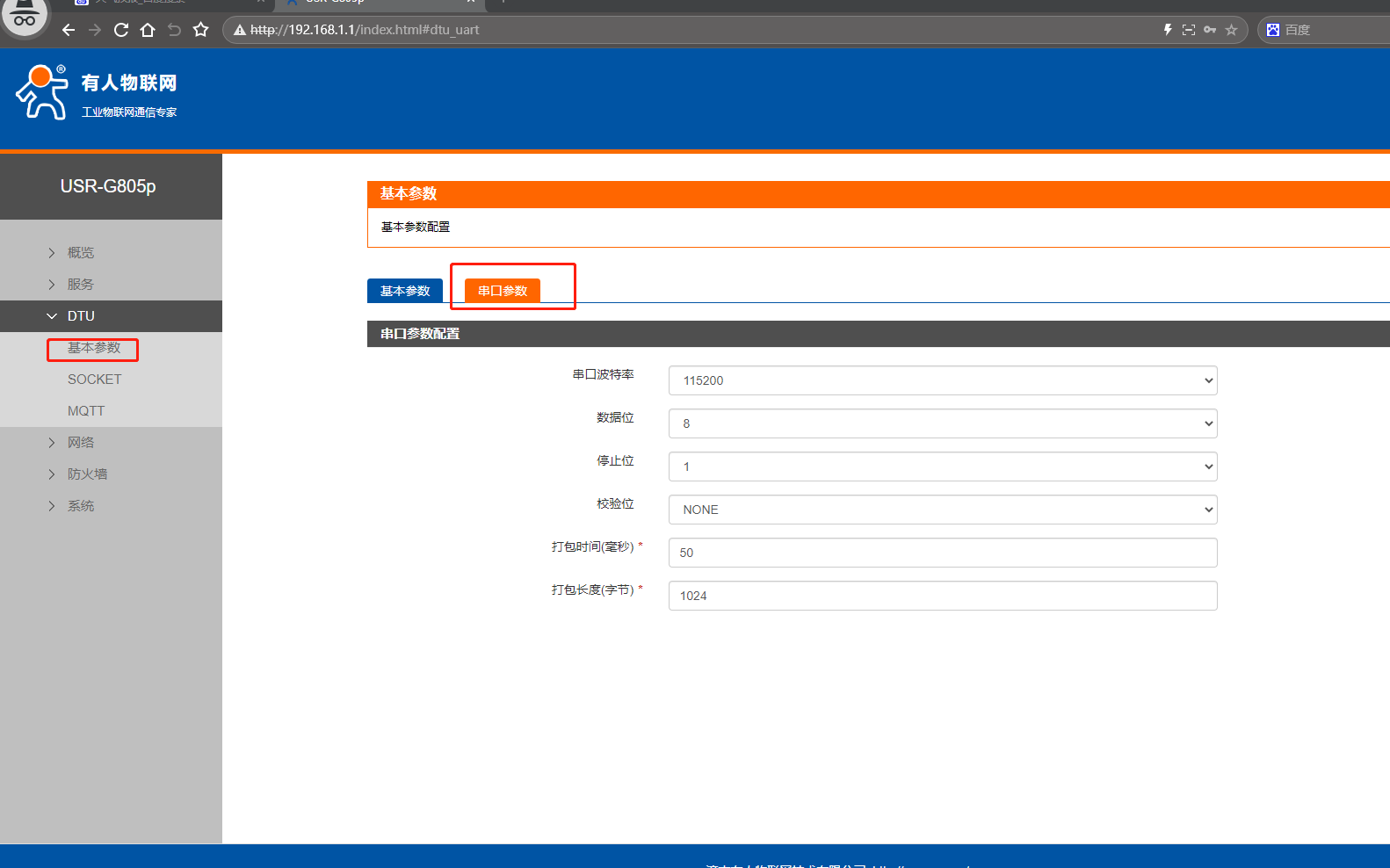

網頁點擊DTU，點擊基本參數，串口參數保持默認，實際應用接實際485串口設備的時候，需要和所接485串口設備的串口參數一致。點擊應用。

4、服務器A配置

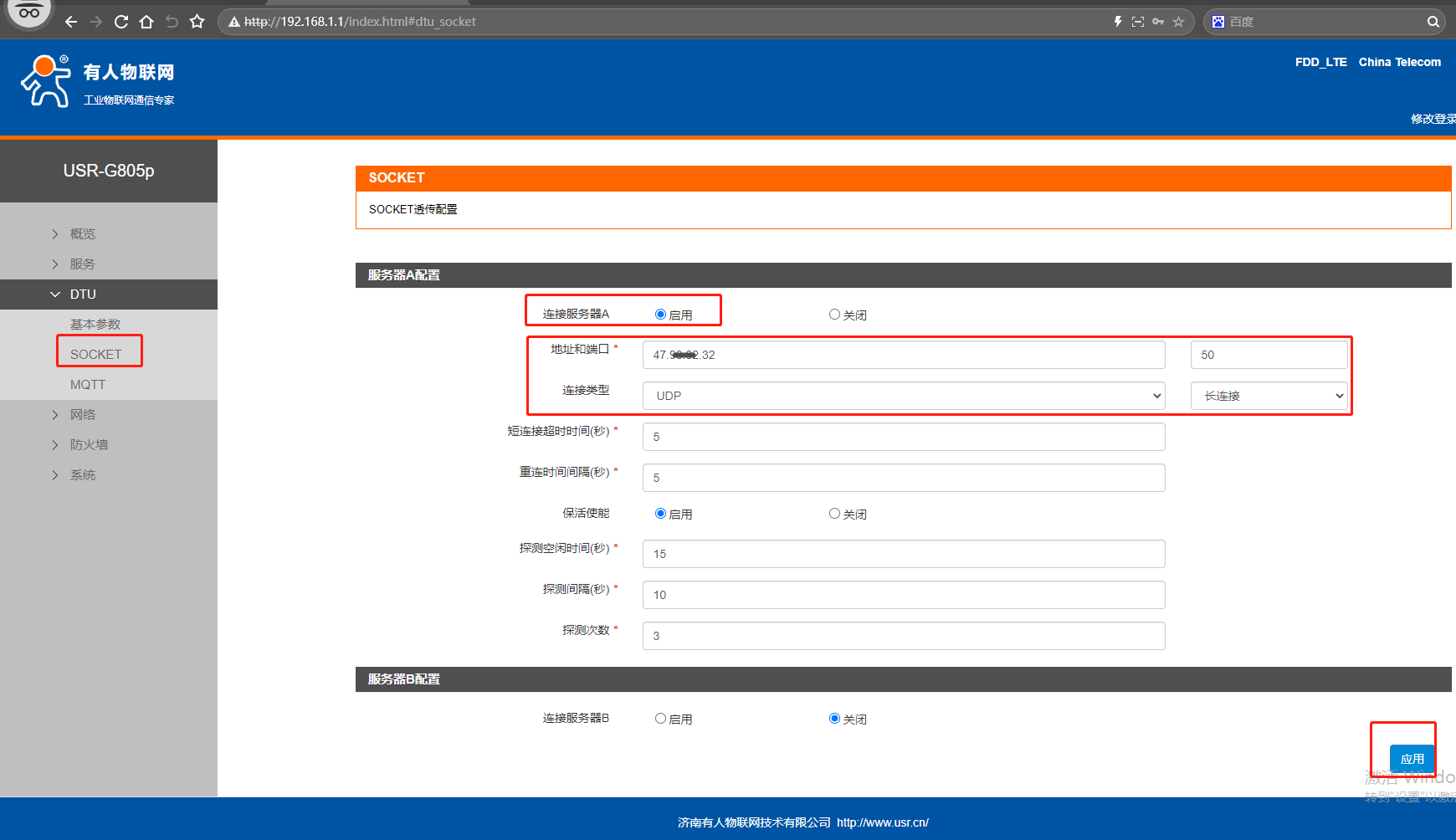

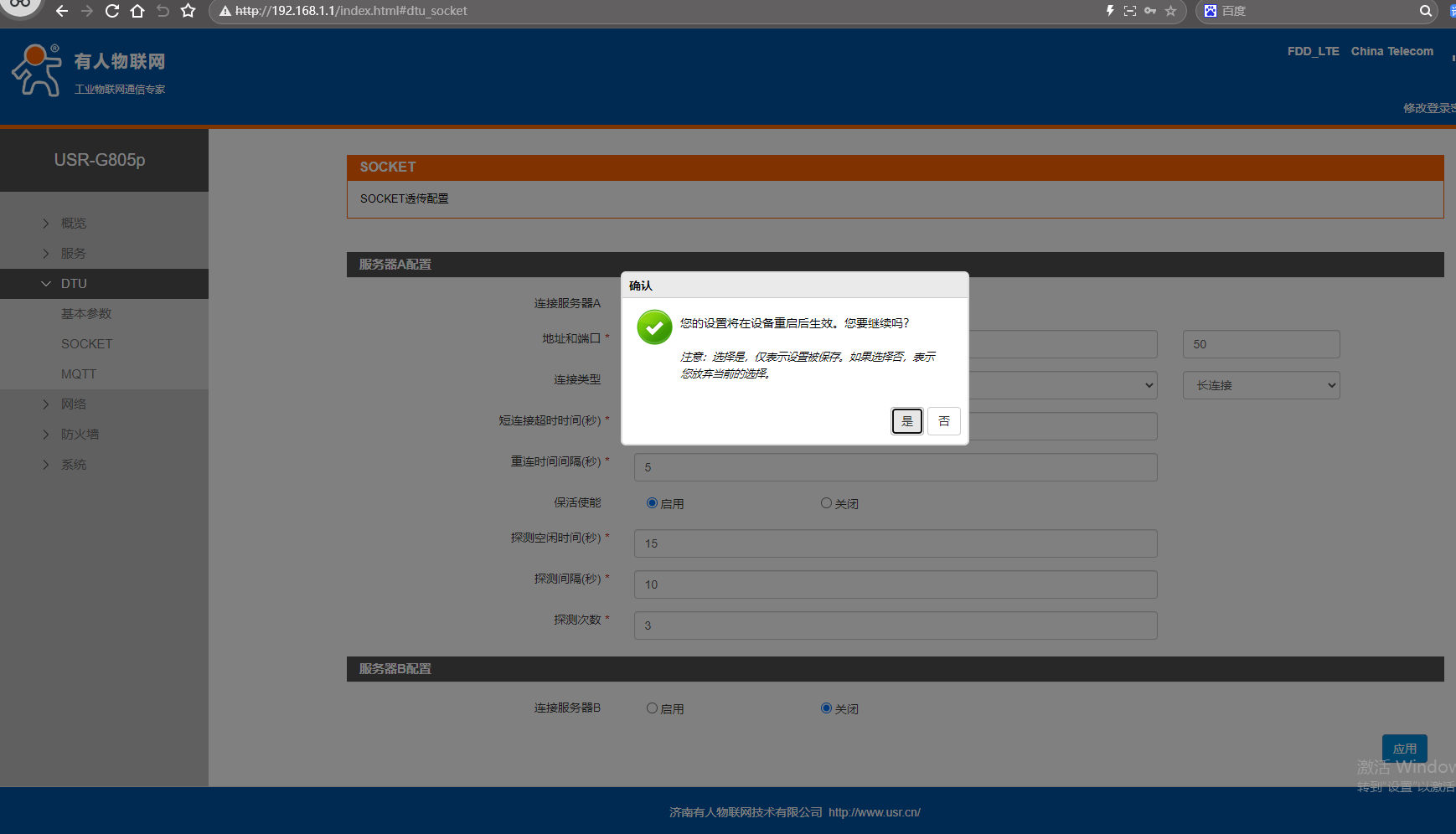

網頁點擊DTU，點擊SOCKET，連接服務器A，點擊啟用，地址填遠程服務器，端口號50，連接類型UDP，長連接。點擊應用。

5、網頁重啟

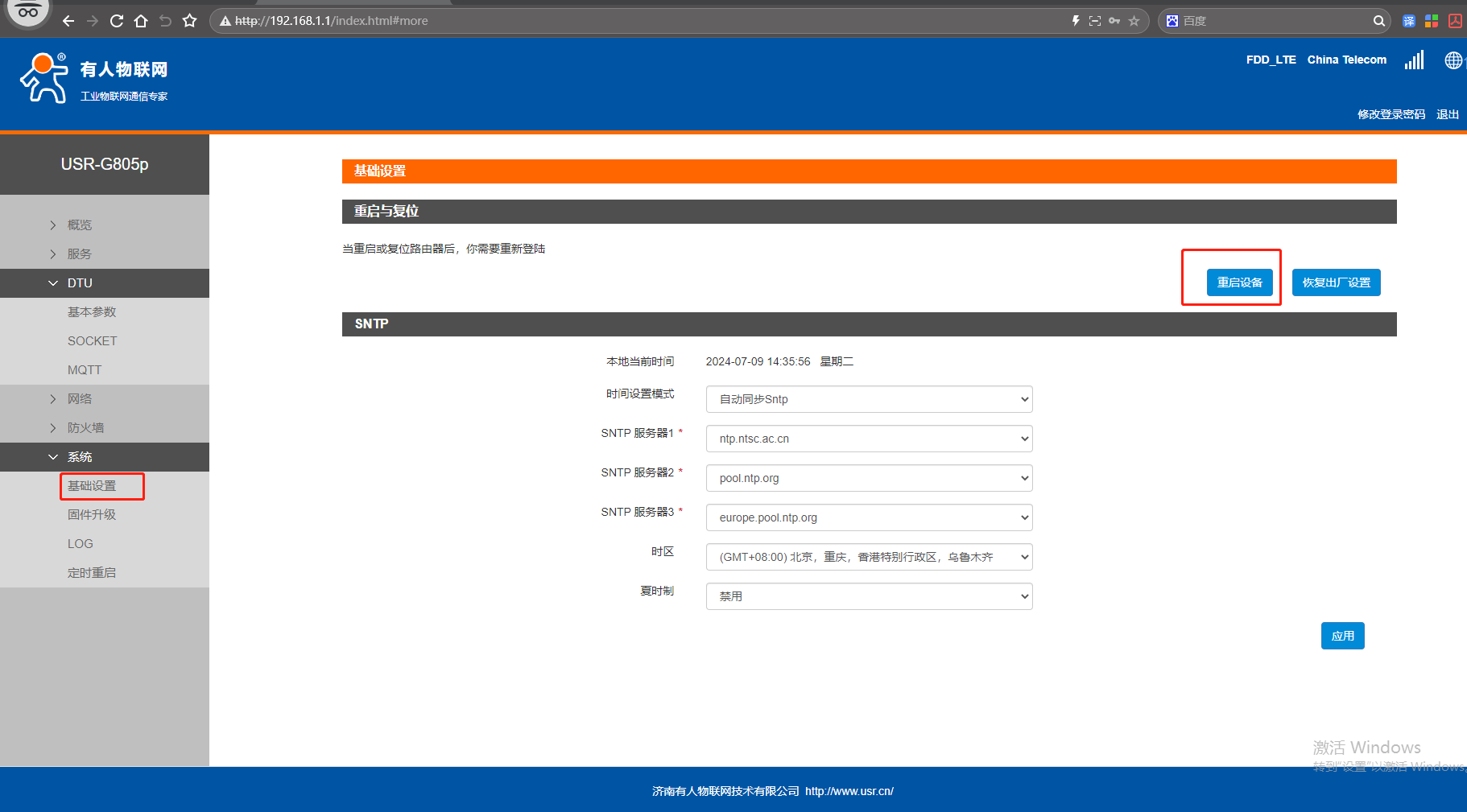

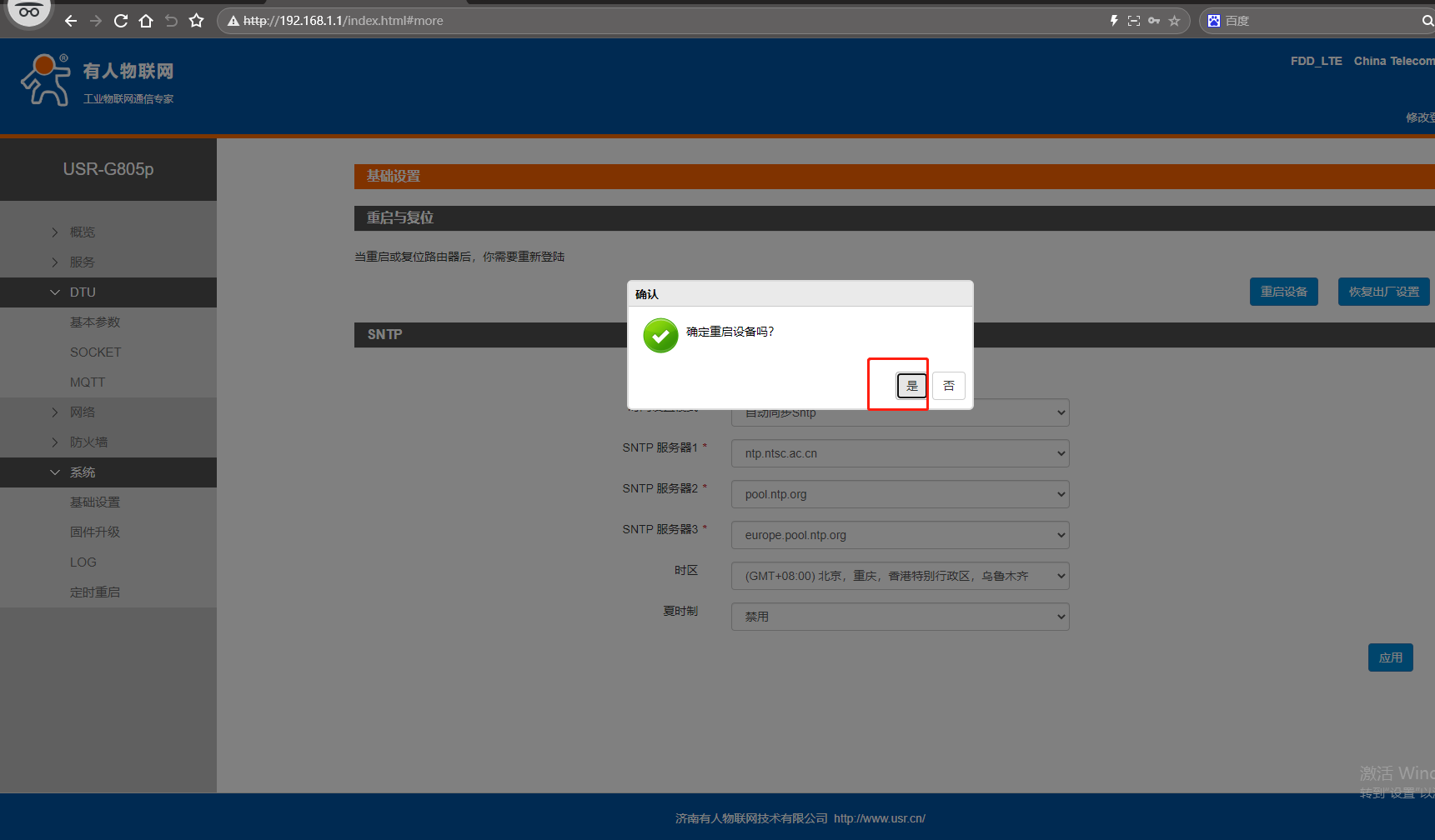

網頁點擊系統，點擊基礎設置，點擊重啟設備。

四、通訊調試

1、打開遠程桌面，打開網絡助手，協議類型做UDP，端口50，點擊連接。

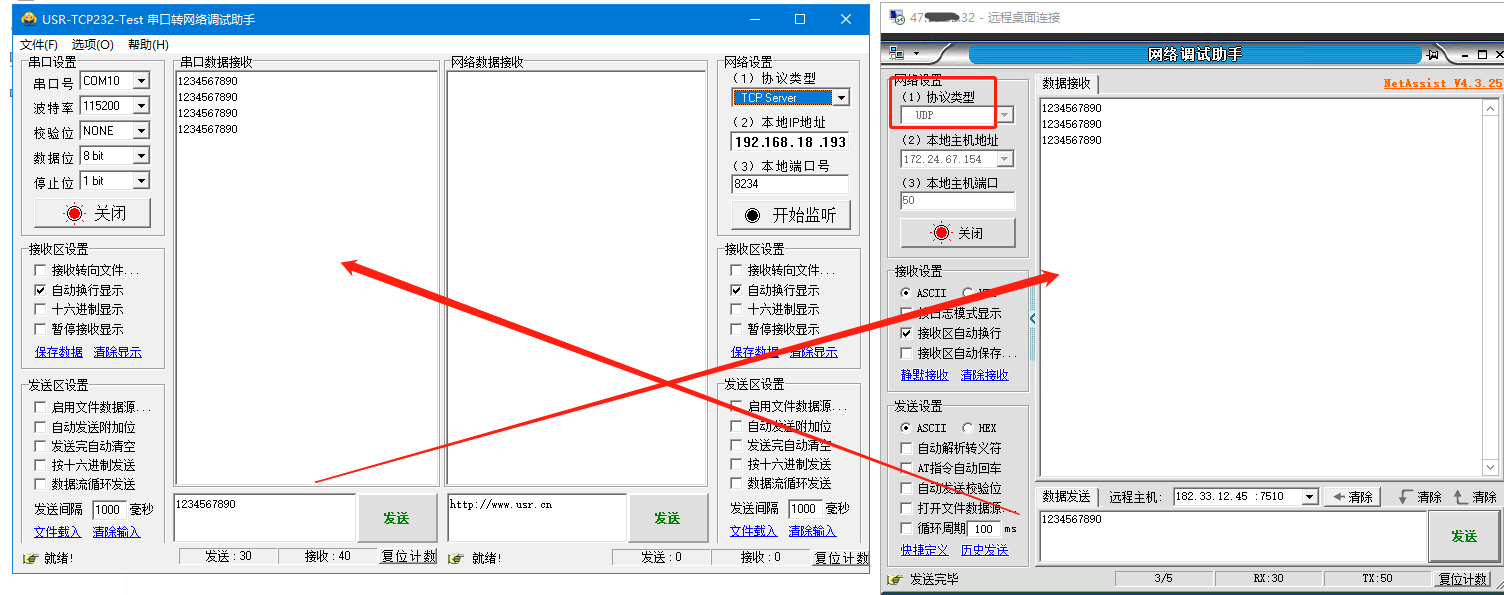

2、打開串口助手，選擇USB-RS485串口線的COM口號，串口參數和USR-G805p一致。測試串口向服務器網絡發送數據，測試服務器向串口發送數據。

編寫人：金志方 編寫日期：2024-07-12

審核人：金志方 審核日期：2024-07-12

訂正版本：V1.0 訂正內容：初稿
