　　超級網口的測試說明：

　　本測試是模塊默認設置連接電腦測試通信。

　　測試目的：

　　測試模塊的通信是否正常。

　　一、要下載的軟件

　　說明書：http://imbacareer.com.cn/Download/227.html

　　設置軟件：http://imbacareer.com.cn/Download/230.html

　　測試軟件：http://imbacareer.com.cn/Download/27.html

　　虛擬串口軟件：http://imbacareer.com.cn/Download/31.html

　　二、設備默認參數

　　三、GPRS DTU測試

　　注意：以下測試USR-K3模塊均在評估板上進行，評估板串口是RS232接口，評估板電源供電是5V。

　　1.將 K3(USR-K3，簡稱 K3 下同)安裝在USR-TCP232-EVB評估板（簡稱評估板）上，通過串口線(或USB 轉RS232串口線)將評估板RS232接口與計算機相連接，通過網線將 K3 的網口 與PC 的網口相連接，檢測硬件連接無錯誤后，接入5V電源適配器，給評估板供電。觀察K3網口指示燈狀態是否正常：綠色燈常亮，黃色燈閃爍。

　　2.按路徑：控制面板》網絡和Internet》網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

　　3.給電腦設置靜態IP，要與K3的IP在同一個網段(K3默認參數見表1)。

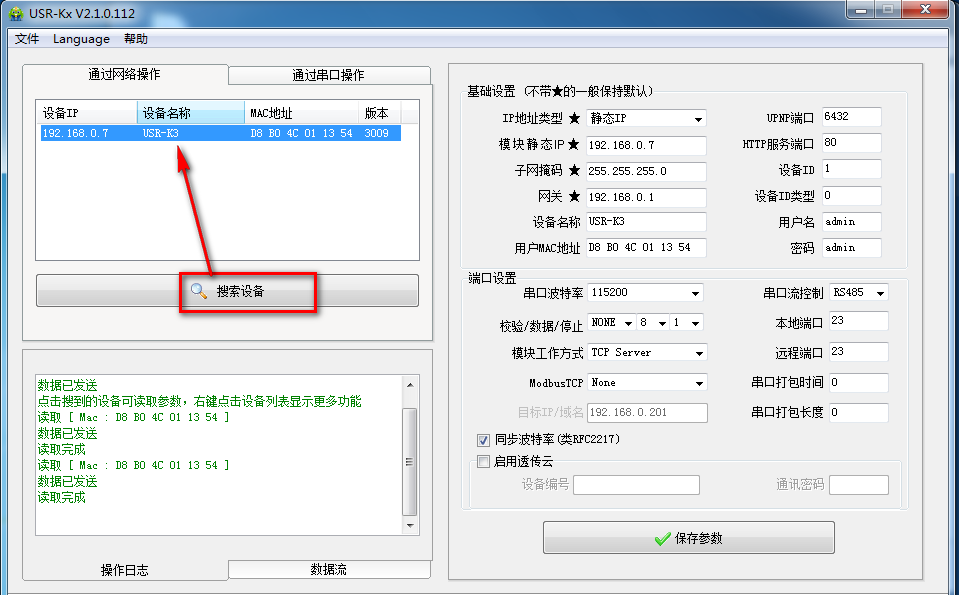

　　4.點擊“搜索設備”當搜索列表中出現K3的設備后，單擊搜索到的設備，查看其配置信息(上圖為默認配置信息)。

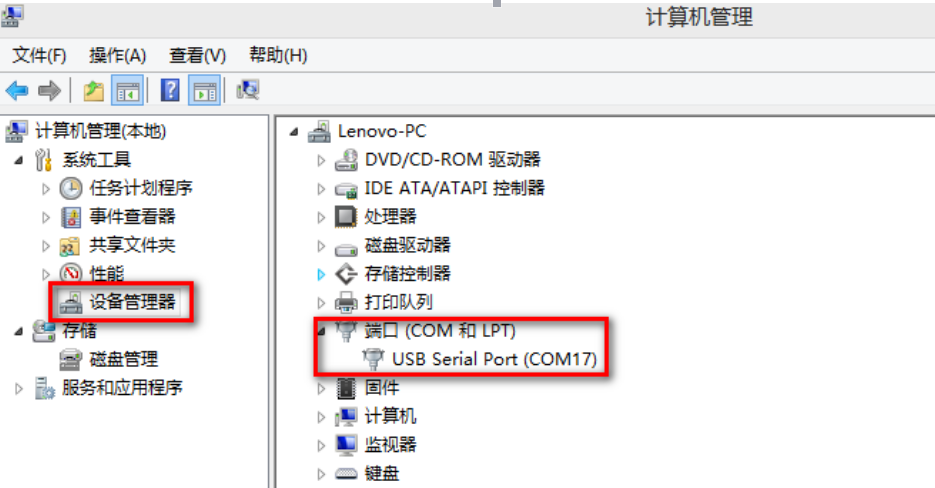

　　5.在設備管理器中查看端口信息，確定K3評估板串口使用的串口號，如下圖所示電腦端口號為COM17。

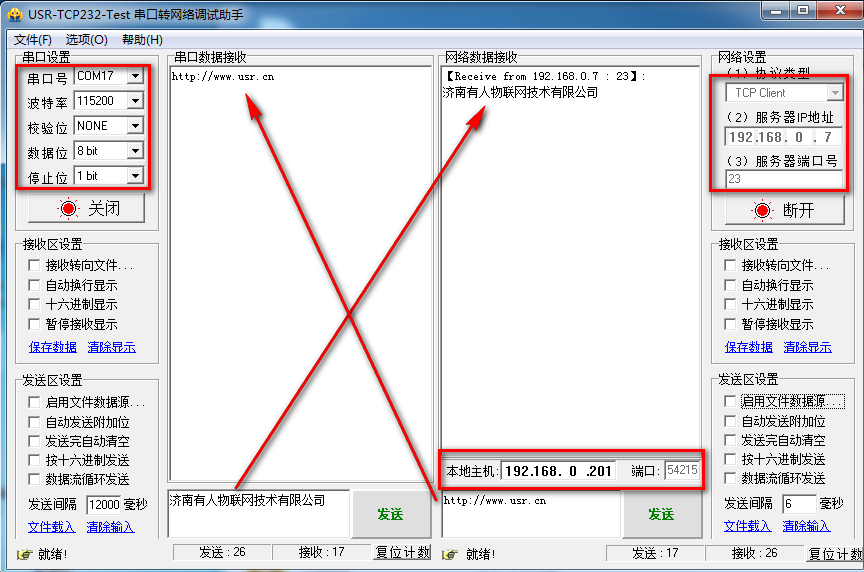

　　6.打開USR_TCP232_TEST軟件

　　將軟件串口設置中的串口號配置為COM17。由于設備默認協議類型為TCP SERVER,所以電腦端連接設備需要設置為TCP CLIENT連接設備。目標IP設置為K3的IP：192.168.0.7，目標端口號為K3本地端口號：23，點擊連接。

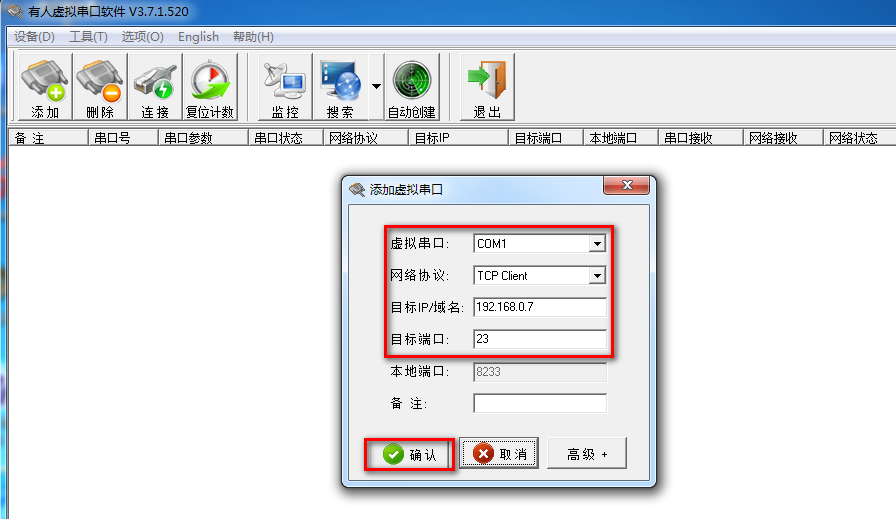

　　7.如何使用虛擬串口軟件

　　打開虛擬串口軟件，點擊“添加”在彈出的窗口中設置虛擬串口信息，由于上述K3設備采用TCP SERVER協議，所以此處網絡協議設置為TCP CLIENT。目標IP設置為K3的IP：192.168.0.7 目標端口號為K3本地端口號：23，然后點擊“確定”，建立虛擬串口COM1。

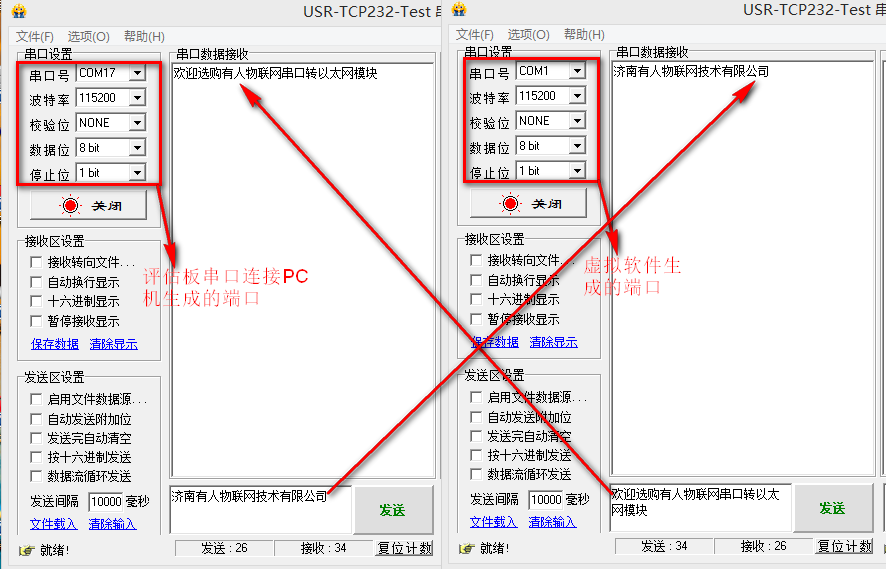

　　打開兩個USR_TCP232_Test軟件，一個連接COM17，一個連接虛擬串口COM1,實現兩個串口直接數據互發。

　　四、幾種常用的聯網通信方式(暫無)

　　K3連接路由器實現局域網通信的設置方法

　　K3透明傳輸實現方法

　　K3連接公網服務器設置方法

　　K3使用花生殼動態域名結合路由器端口映射實現類似公網服務器功能

　　K3無公網IP時使用花生殼內網映射實現外網數據采集

　　K3使用透傳云實現一對多的數據透傳

　　K3使用透傳云實現一對一的數據透傳

　　K3使用HTTP GET方式向網頁服務器提交數據

　　五、常見問題及解決辦法

　　1、網口燈不亮，無法通信。

　　答：檢查網口連接是否正常，確定模塊IP設置是靜態IP還是DHCP,DHCP的話網口直連電腦無法通信，需要連接路由器.

　　2、測試中串口通信不上，沒有正確返回。

　　答：拔插一下USB轉232看com口是否正確;確定之前是否改過串口參數;確定USB轉RS232是否正常。

　　3、如何恢復出廠設置

　　答：a.硬件恢復出廠設置，將reload引腳拉低(置0，電平為0V)并保持拉低狀態 ，給模塊上電后，保持5s，將reload引腳拉高(置一，電平3.3V)或者是懸空即可。

　　b.軟件恢復出廠設置，通過設置軟件的設置功能恢復出廠設置。

　　c.AT指令恢復出廠設置，進入AT指令模式，發送指令A(yù)T+RELD
