一、資料下載

USR-DR404 說明書官網下載鏈接：http://imbacareer.com.cn/Download/895.html

USR-DR404 規格書官網下載鏈接：http://imbacareer.com.cn/Download/829.html

USR-DR404 AT指令集官網下載鏈接：http://imbacareer.com.cn/Download/1056.html

虛擬串口調試助手軟件V3官網下載鏈接：http://imbacareer.com.cn/Download/31.html

網絡 串口調試助手二合一軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-DR404 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

USR-DR404的485串口接USB-RS485串口線到電腦USB口，然后產品接12V電源適配器上電，電腦連接USR-DR404散發的WIFI。

三、產品參數設置

1、USR-DR404參數設置

USR-DR404插上WIFI天線，接上12V電源，電腦右下角搜索USR-DR404的WIFI ，WiFi名字 USR-DR404_752C(752C 是 DR404 MAC 的后四 位 )，點擊鏈接WIFI。電腦關閉防火墻和殺毒軟件，禁用其他的網卡，僅保留本地WIFI 網卡。

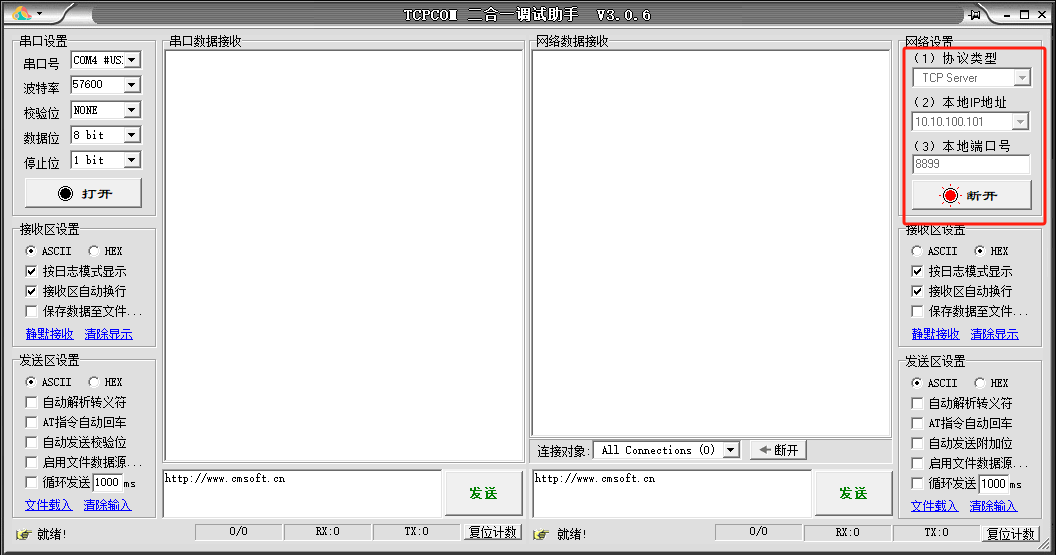

電腦打開網絡 串口二合一調試助手，網絡端做TCP server,端口號設置為8899，點擊監聽

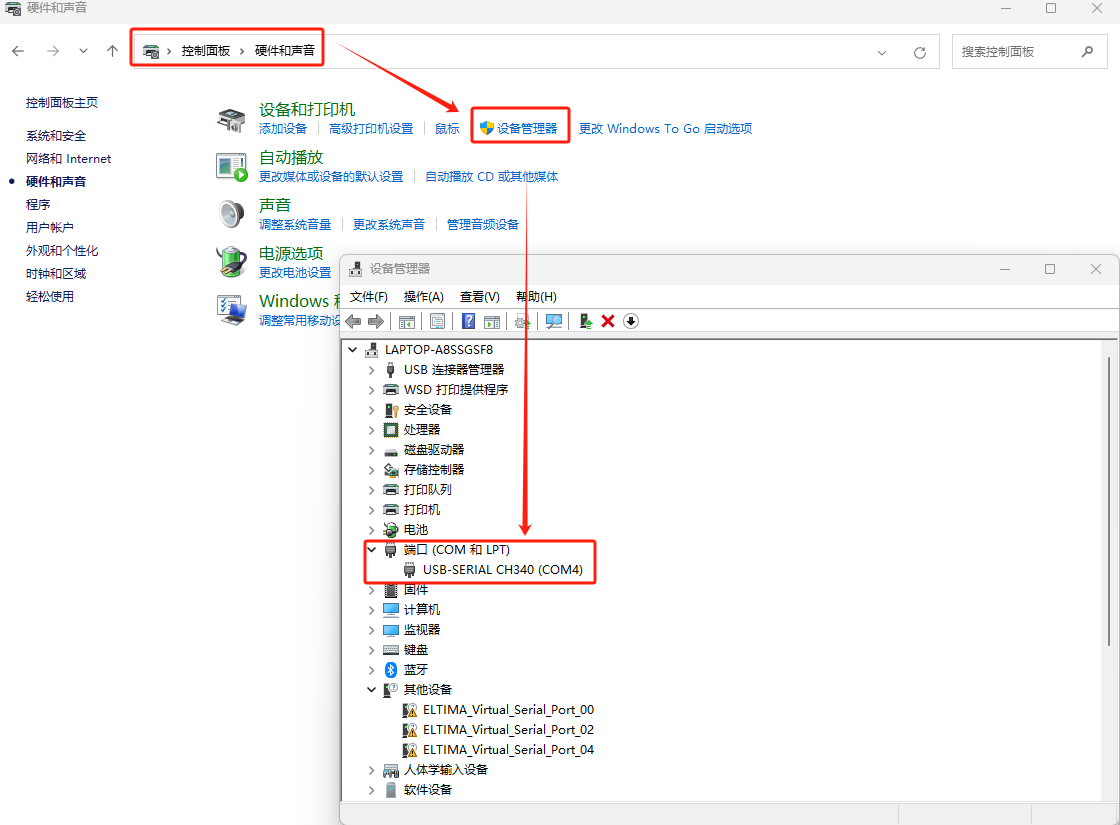

打開電腦控制面板---硬件和聲音---設備管理器---COM和LPT，確認COM口是COM4

瀏覽器輸入10.10.100.254進入設備的內置網頁，賬號密碼都是admin

模式選擇，保持默認的AP模式，點擊確定。

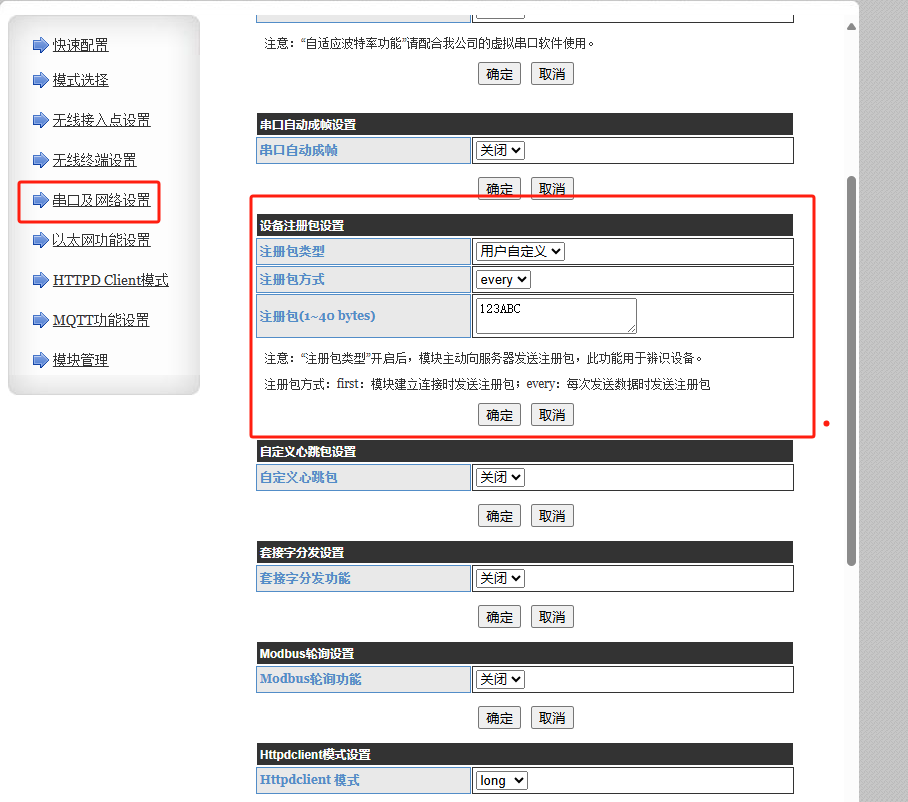

串口及網絡設置---設備注冊包設置，開啟注冊包，類型選擇自定義，注冊包方式選擇every(first：建立連接時發送一次注冊包數據；every:建立連接后串口發送數據時，在每條數據前帶上注冊包)，注冊包內容：123ABC（出廠默認是imbacareer.com.cn的HEX格式）點擊確定。

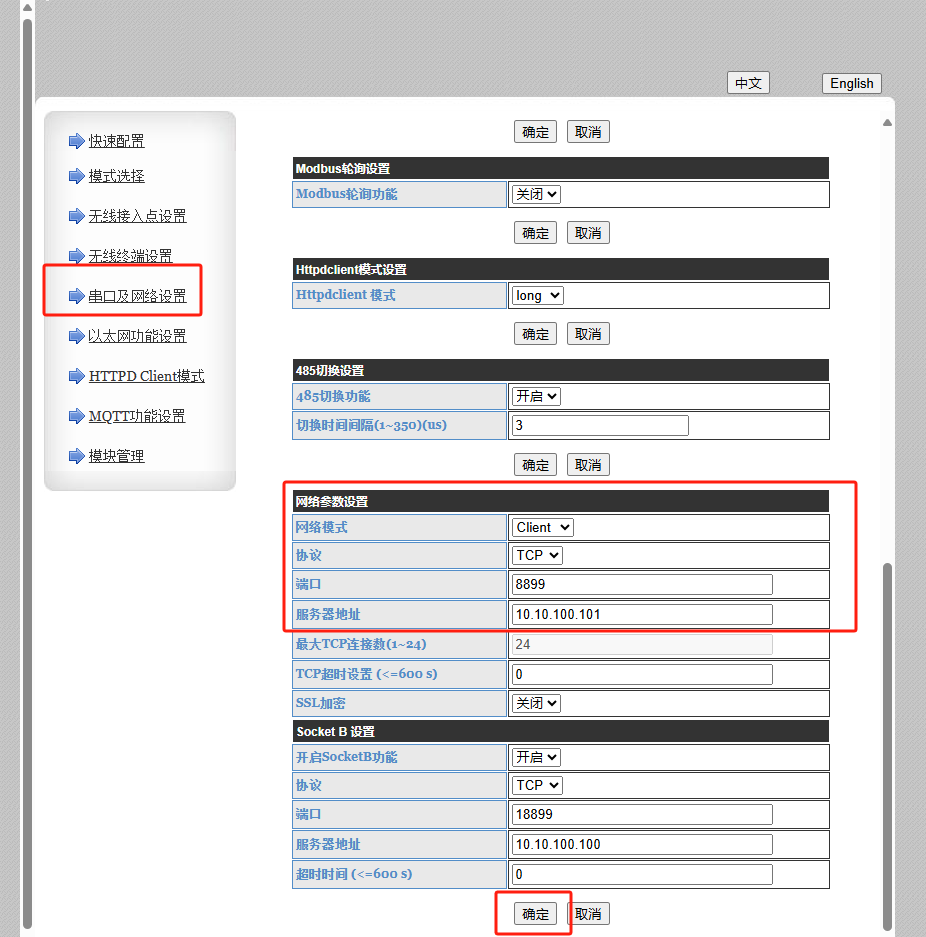

串口及網絡設置，下拉找到網絡參數設置，網絡模式設置為TCP client，端口號設置為8899，服務器地址設置為10.10.100.101，點擊確定。

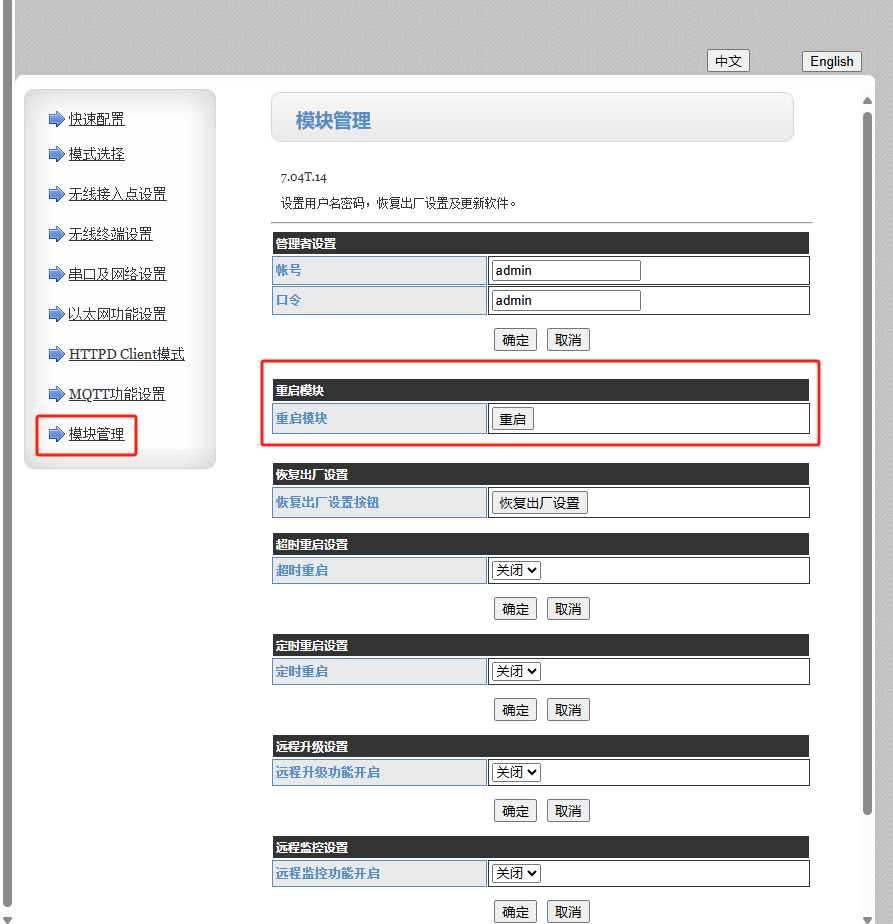

模塊管理---重啟模塊

四、功能調試

1、功能調試

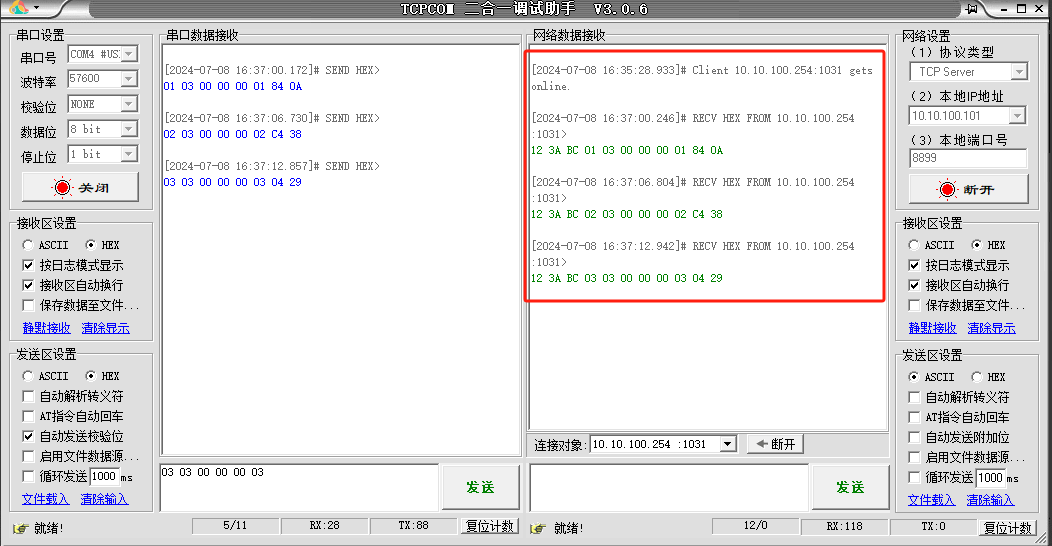

串口端選擇COM4、57600、NONE、8、1，打開串口，發送modbus rtu 報文，網絡端收到設備發送的報文，報文前面攜帶注冊信息。

2、調試截圖

編寫人：尹叢欣 編寫日期：2024-07-08

審核人：尹叢欣 審核日期：2024-07-08

訂正版本：V1.0 訂正內容：初稿
