USR-GPRS232-734 基本測試通信和使用方案

2016-12-19

GPRS DTU測試說明：

USR-GPRS-734基本測試通信和使用方案

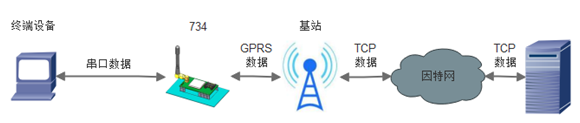

本測試連接的是默認設置的服務器test.usr.cn：2317，實現的功能是向服務器發送數據，服務器自動返回接收到的數據。

測試目的：

測試模塊的通信是否正常。

一、要下載的軟件

說明書：http://imbacareer.com.cn/Download/462.html

設置軟件：http://imbacareer.com.cn/Download/249.html

測試軟件：http://imbacareer.com.cn/Download/27.html

二、設備默認參數

工作模式	網絡數據透傳
服務器地址	test.usr.cn
服務器端口	2317
串口參數	115200,8,1,None
心跳包	使能，心跳數據：imbacareer.com.cn

三、GPRS DTU測試

1.插好SIM卡，連接天線，將 734(USR-GPRS-734，簡稱 734 下同)的串口通過USB 轉485線與計算機相連接，通過檢測硬件連接無錯誤后，接入我們配送的電源適配器，給 734 供電。觀察指示燈狀態確定734是否正常工作：POWER燈亮表示模塊已正常上電，WORK燈閃爍表示模塊工作正常，GPRS燈亮表示已掛載到運營商網絡，LINK燈亮表示連接到服務器。

2.在設備管理器中查看端口信息，確定連接734的USB轉485使用的串口號，如下圖所示電腦端口號為COM3。

GPRS DTU基本測試設置

3.打開設置軟件，使用默認串口參數打開USB轉485連接到電腦顯示串口com3，點擊進入配置狀態，進入通信狀態，判斷和模塊的通信是否正常。測試完成后關閉設置軟件。

USR-GPRS-734基本測試通信和使用方案

4.通信測試，觀察734的LINK，常亮表示連接到了默認服務器，燈打開USR_TCP232_TEST軟件將軟件串口設置中的串口號配置為COM3。使用默認參數打開串口，發送數據給DTU，DTU發送給服務器，服務器收到后返回同樣的數據，測試成功。

USR-GPRS-734基本測試通信和使用方案
