一、資料下載

USR-DR404 說明書官網下載鏈接：http://imbacareer.com.cn/Download/895.html

USR-DR404 規格書官網下載鏈接：http://imbacareer.com.cn/Download/829.html

USR-DR404 AT指令集官網下載鏈接：http://imbacareer.com.cn/Download/1056.html

虛擬串口調試助手軟件V3官網下載鏈接：http://imbacareer.com.cn/Download/31.html

網絡 串口調試助手二合一軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-DR404 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

USR-DR404的485串口接USB-RS485串口線到電腦USB口，然后產品接12V電源適配器上電，電腦接USR-DR404的WIFI 。

三、產品參數設置

1、USR-DR404參數設置

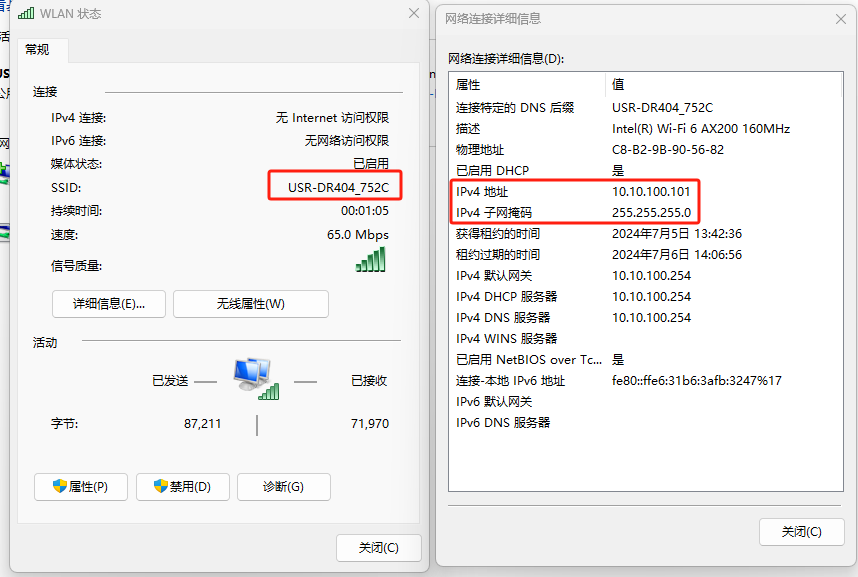

USR-DR404插上WIFI天線，接上12V電源，電腦右下角搜索USR-DR404的WIFI ，WiFi名字 USR-DR404_752C(752C 是 DR404 MAC 的后四 位 )，點擊鏈接WIFI。電腦關閉防火墻和殺毒軟件，禁用其他的網卡，僅保留本地WIFI 網卡。

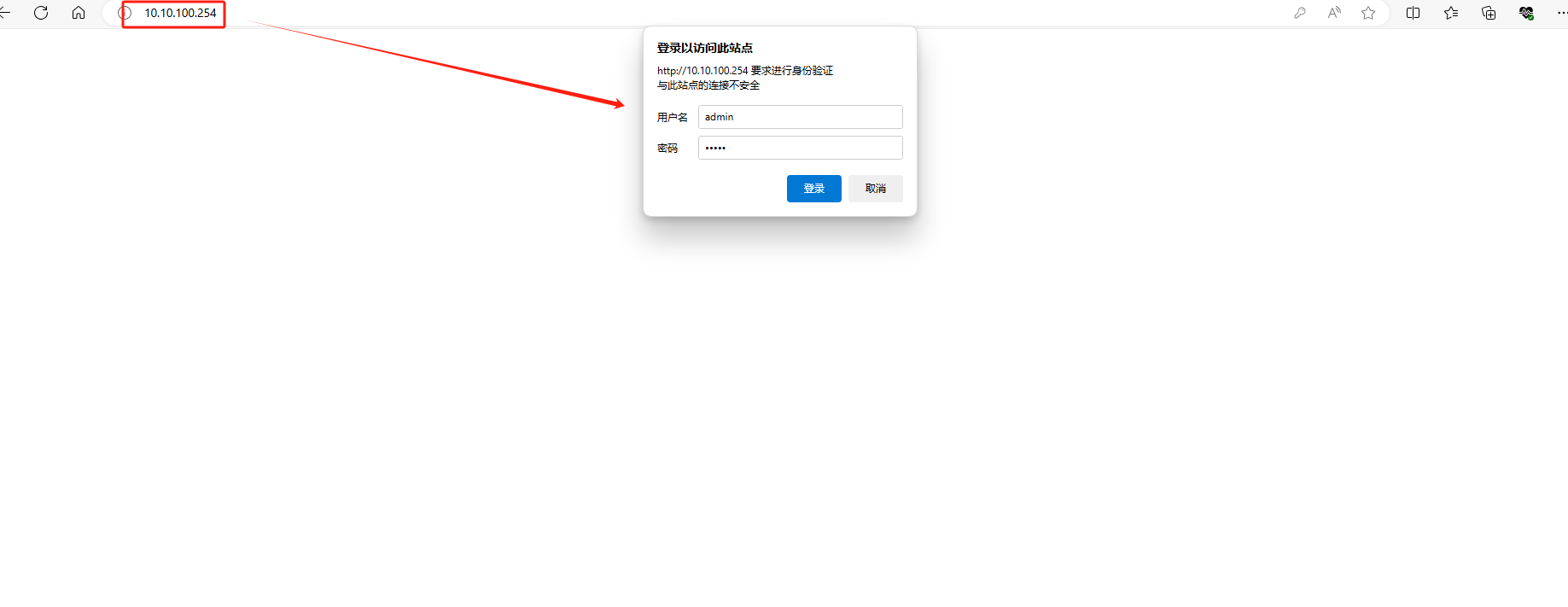

瀏覽器輸入10.10.100.254進入設備的內置網頁，賬號密碼都是admin

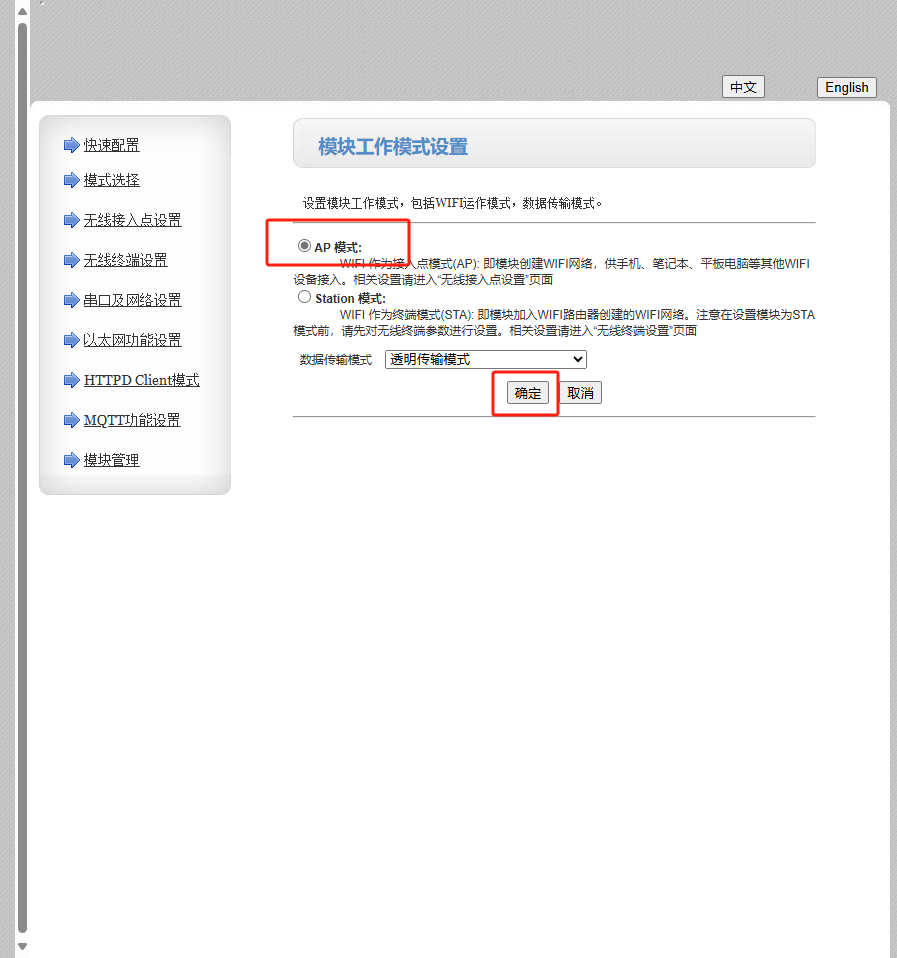

模式選擇，保持默認的AP模式，點擊確定。

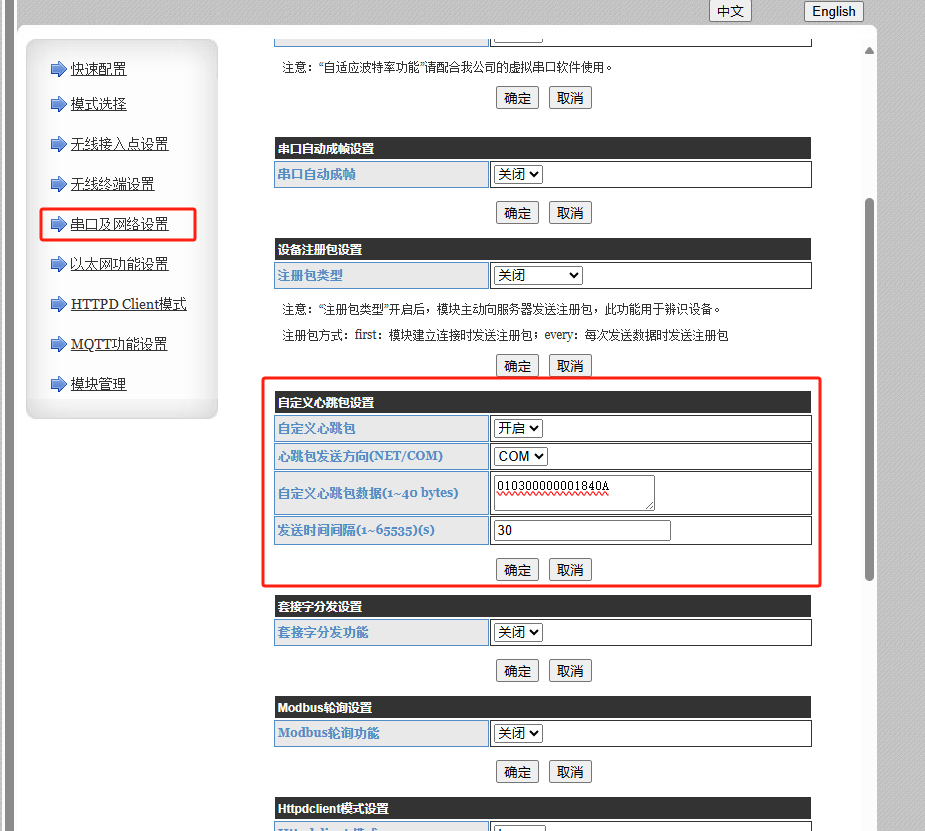

串口及網絡設置---開啟自定義心跳包，心跳包發送方向選擇COM，心跳包數據：01 03 00 00 00 01 84 0A（默認的心跳包是imbacareer.com.cn的HEX格式），發送時間間隔默認30，點擊確定。

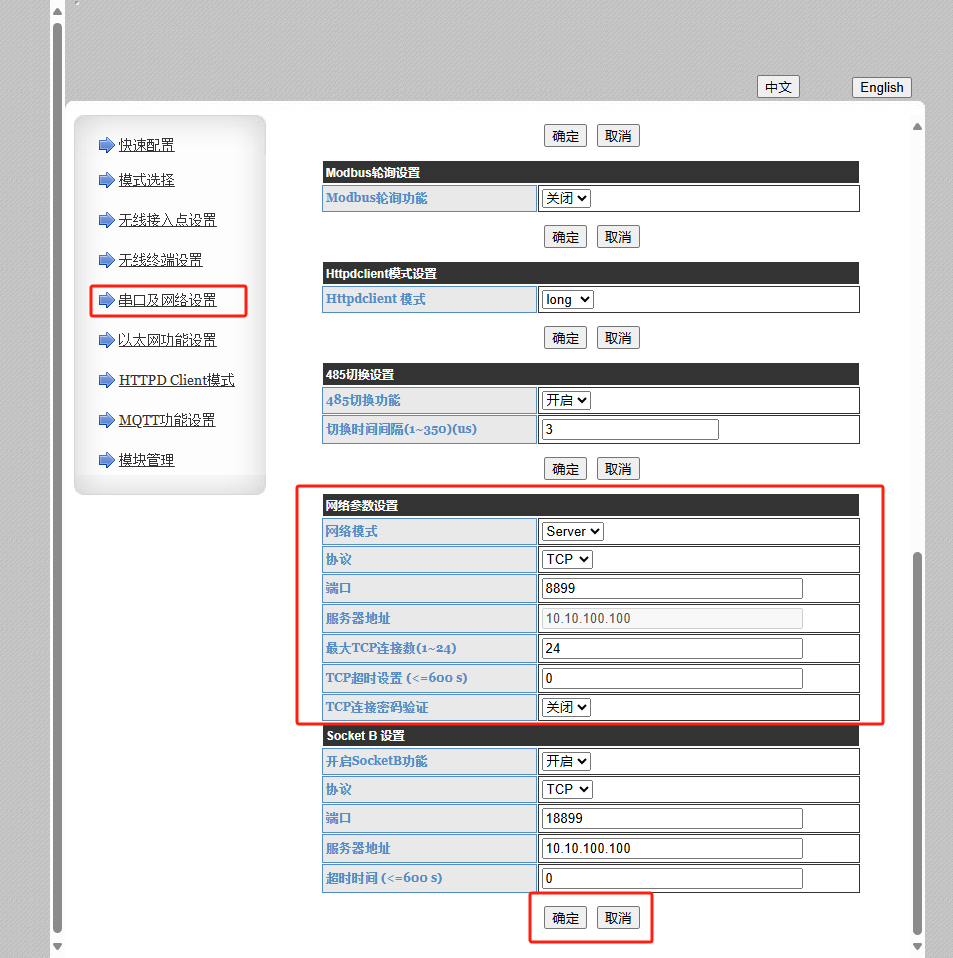

串口及網絡設置---網絡參數設置，保持出廠默認的TCP SERVER的模式，本地端口號8899，點擊確定。

模塊管理---重啟模塊

2、網絡調試助手參數設置

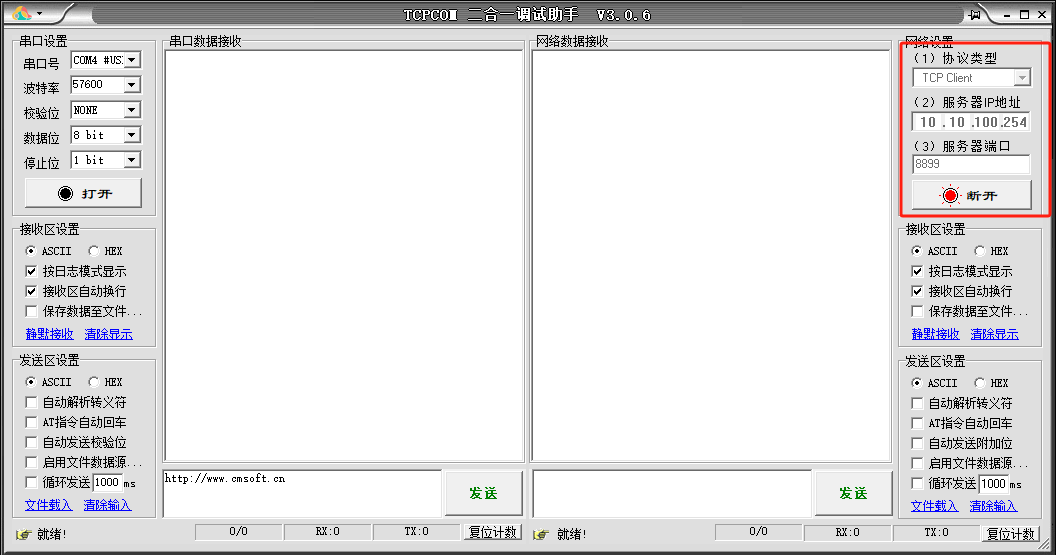

打開網絡 串口二合一調試助手軟件，網絡端工作模式設置為TCP client ,服務器IP10.10.100.254，服務器端口號8899，點擊連接，讓網絡調試助手和USR-DR404建立TCP 連接。

3、modbus slave軟件參數設置

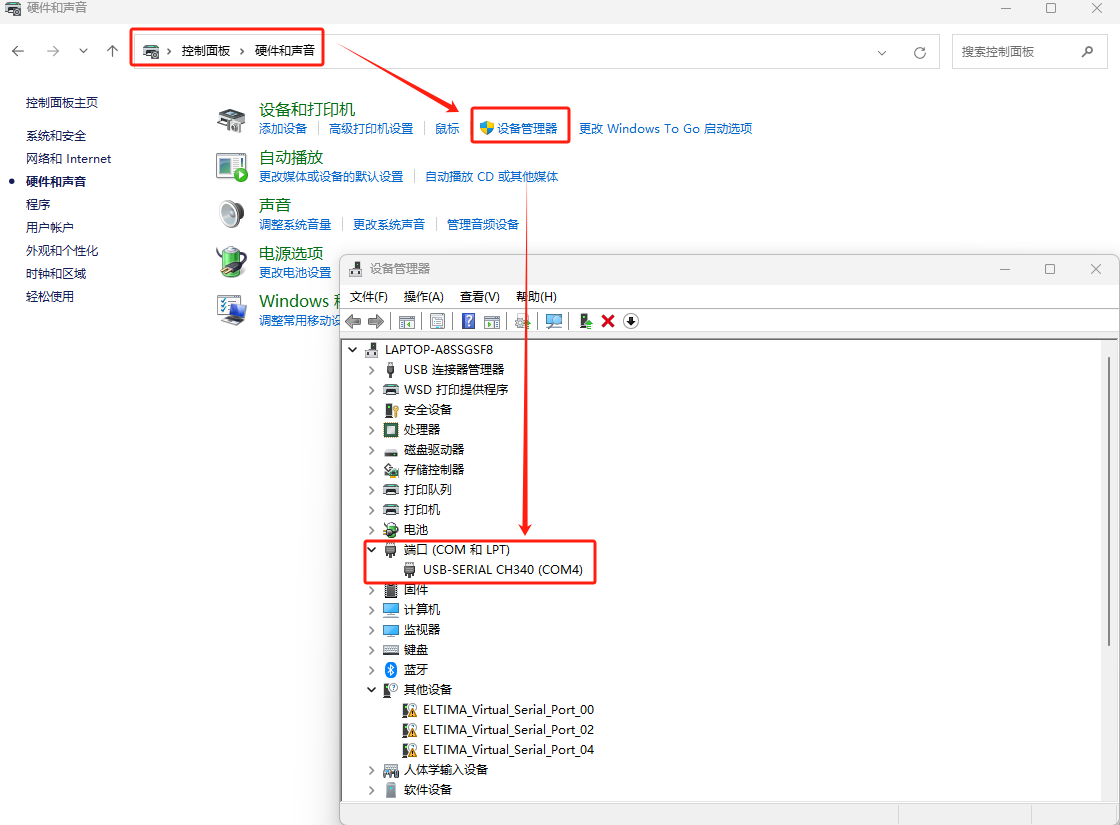

打開電腦控制面板---硬件和聲音---設備管理器---COM和LPT，確認USB轉換器的COM口是COM4。

打開modbus slave軟件，模擬串口從機

connection---connection stetup

串口選擇COM4,57600、8、NONE、1，點擊OK

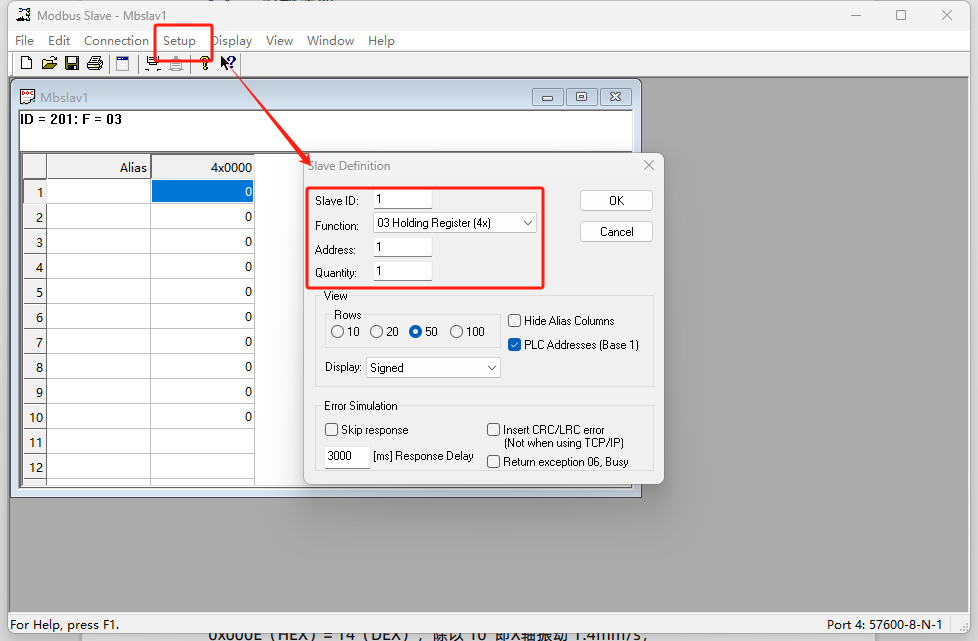

Setup---Slave Definition

設備地址1，功能碼03保持寄存器，寄存器地址1，數量1，點擊OK

四、功能調試

1、功能調試

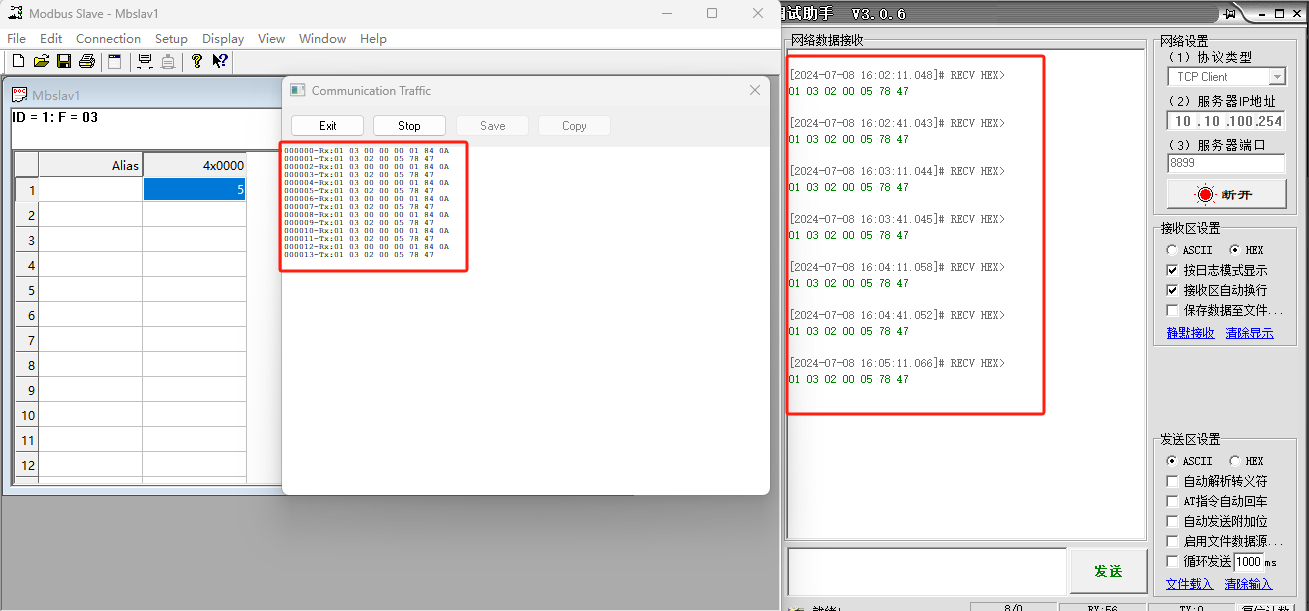

slave軟件收到了來自USR-DR404的串口心跳問詢幀，slave應答該問詢幀數據，網絡調試助手上每隔30S收到串口上報的應答幀數據。

2、調試截圖

編寫人：尹叢欣 編寫日期：2024-07-08

審核人：尹叢欣 審核日期：2024-07-08

訂正版本：V1.0 訂正內容：初稿
