USR-G771使用USB口升級固件步驟示例

一、資料下載

【USB驅動程序】WH-Cat.1 Series驅動下載鏈接：http://imbacareer.com.cn/Download/1073.html

WH-GM5/G401TF系列固件下載工具下載鏈接：http://imbacareer.com.cn/Download/1122.html

USR-G771&G780s使用說明書（輕邊緣）鏈接：http://imbacareer.com.cn/Download/1435.html

USR-G771&G780s標準AT指令集（輕邊緣）鏈接：http://imbacareer.com.cn/Download/1437.html

USR-CAT1 設置軟件(輕邊緣）鏈接：http://imbacareer.com.cn/Download/1438.html

二、硬件連接

1、所需物品

USR-G771 產品 1臺

12V電源適配器 1個

microUSB數據線 1根

筆記本電腦 1臺

2、硬件連接

USR-G771 的USB串口接microUSB數據線到電腦USB口，產品端子接好12V電源適配器待用，需要的時候再上電，我們公司的電源適配器，一段一段白色標記是正極，不帶標記的是負極。

三、USR-G771固件升級步驟

本章節重點介紹USB升級方式

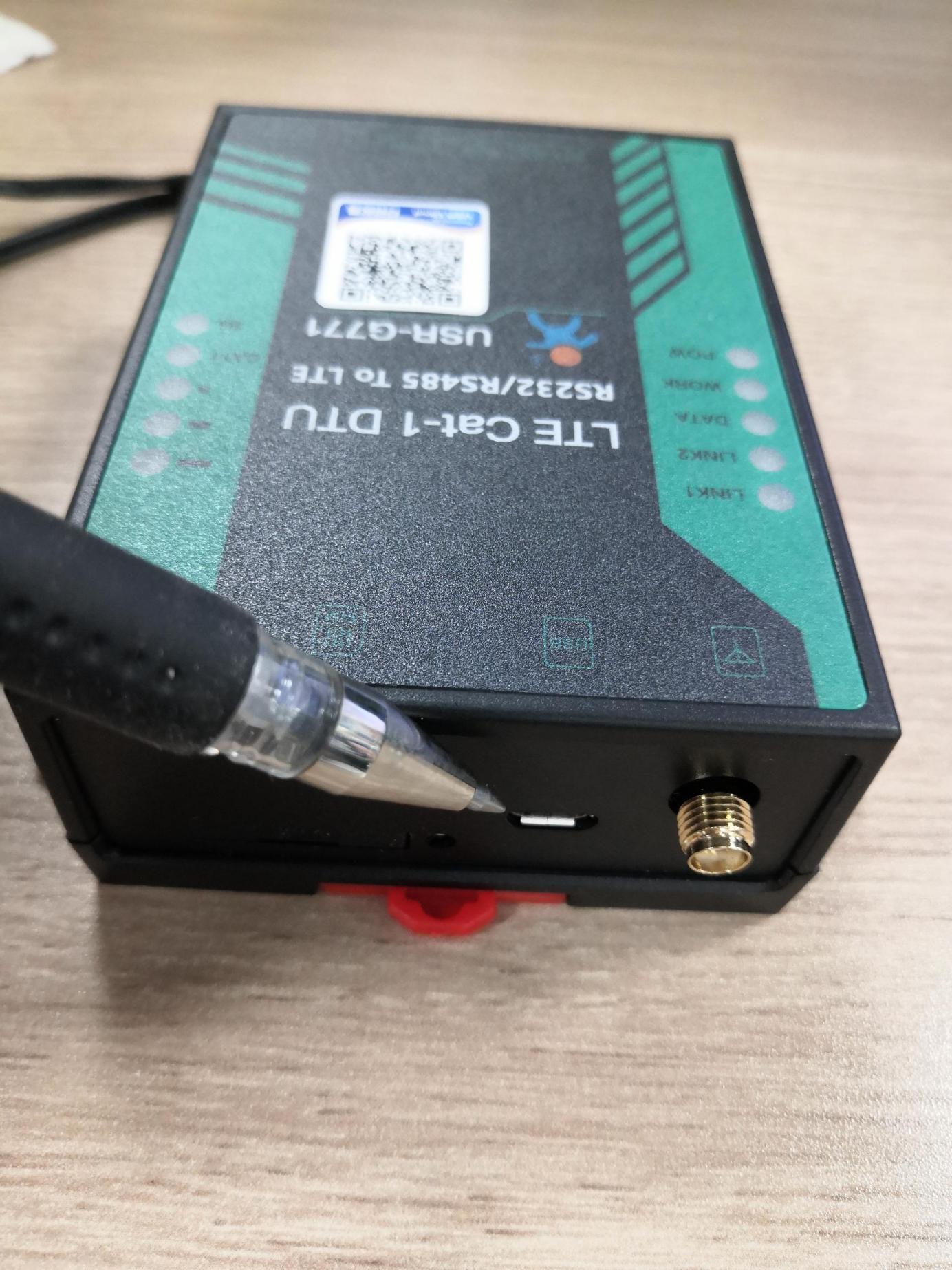

1、硬件連接

DTU支持通過USB口進行升級，USB口專用于升級使用，用戶不可用做通訊串口

2、安裝驅動

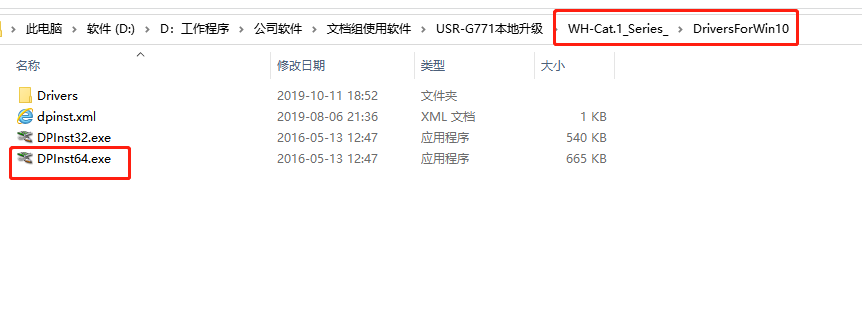

驅動文件可以去官網下載，電腦打開WH-Cat.1_Series_文件夾，根據電腦的系統版本選擇對應的驅動文件并雙擊運行安裝。

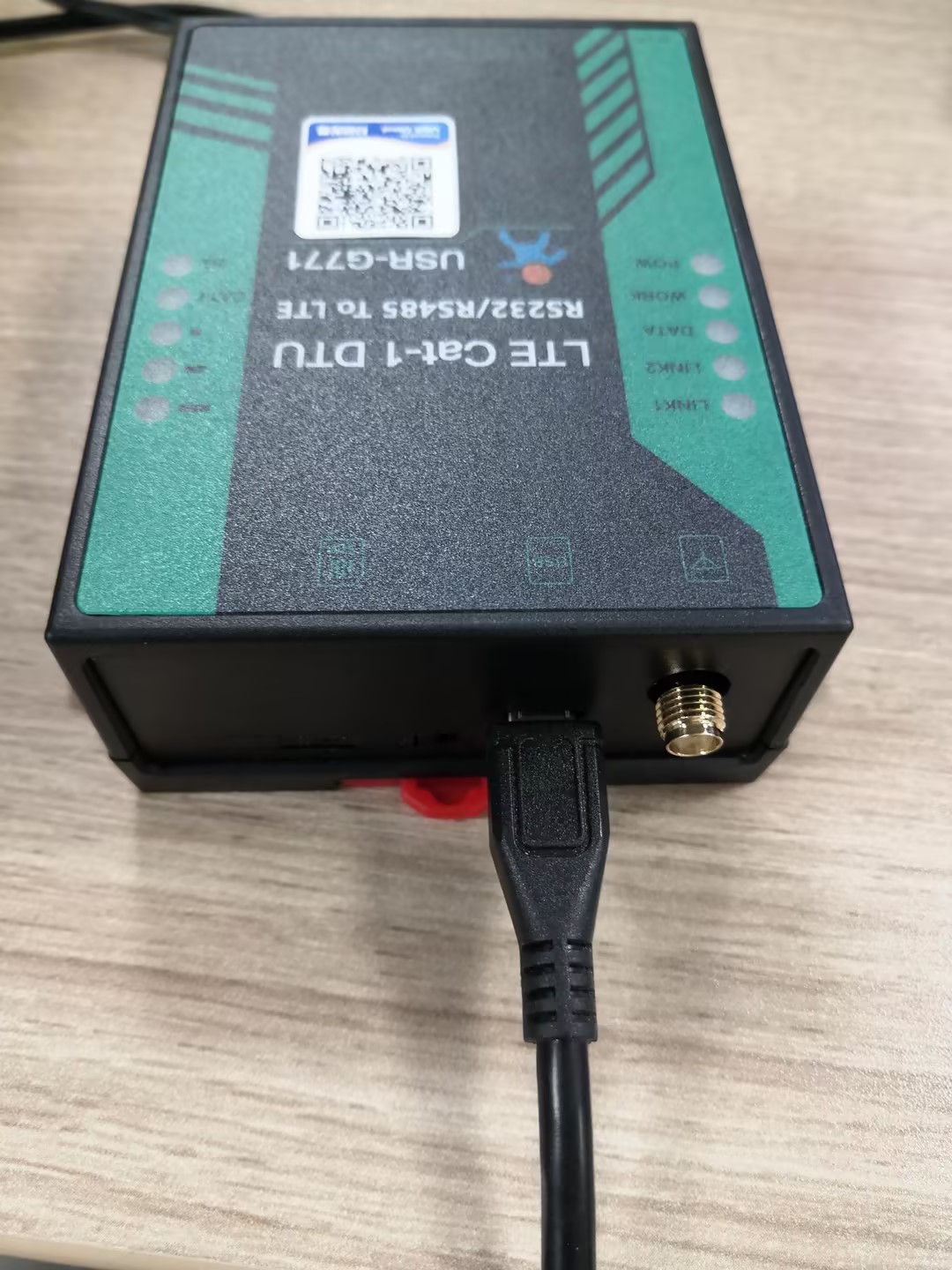

3、用USB線連接電腦和設備

4、進入下載狀態

按住Reload按鍵并給設備上電，上電后松開按鍵，設備進入下載狀態。

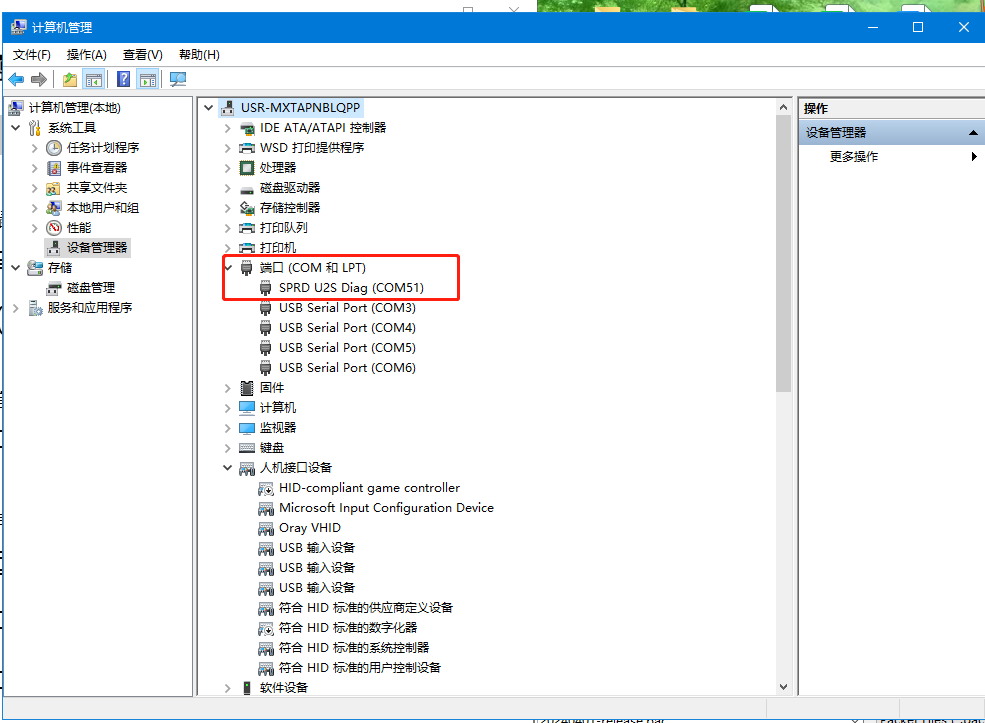

下載端口識別查詢?nèi)缦聢D（USB驅動安裝完畢后，設備管理器的端口顯示COM口，即驅動安裝成功）

5、升級工具

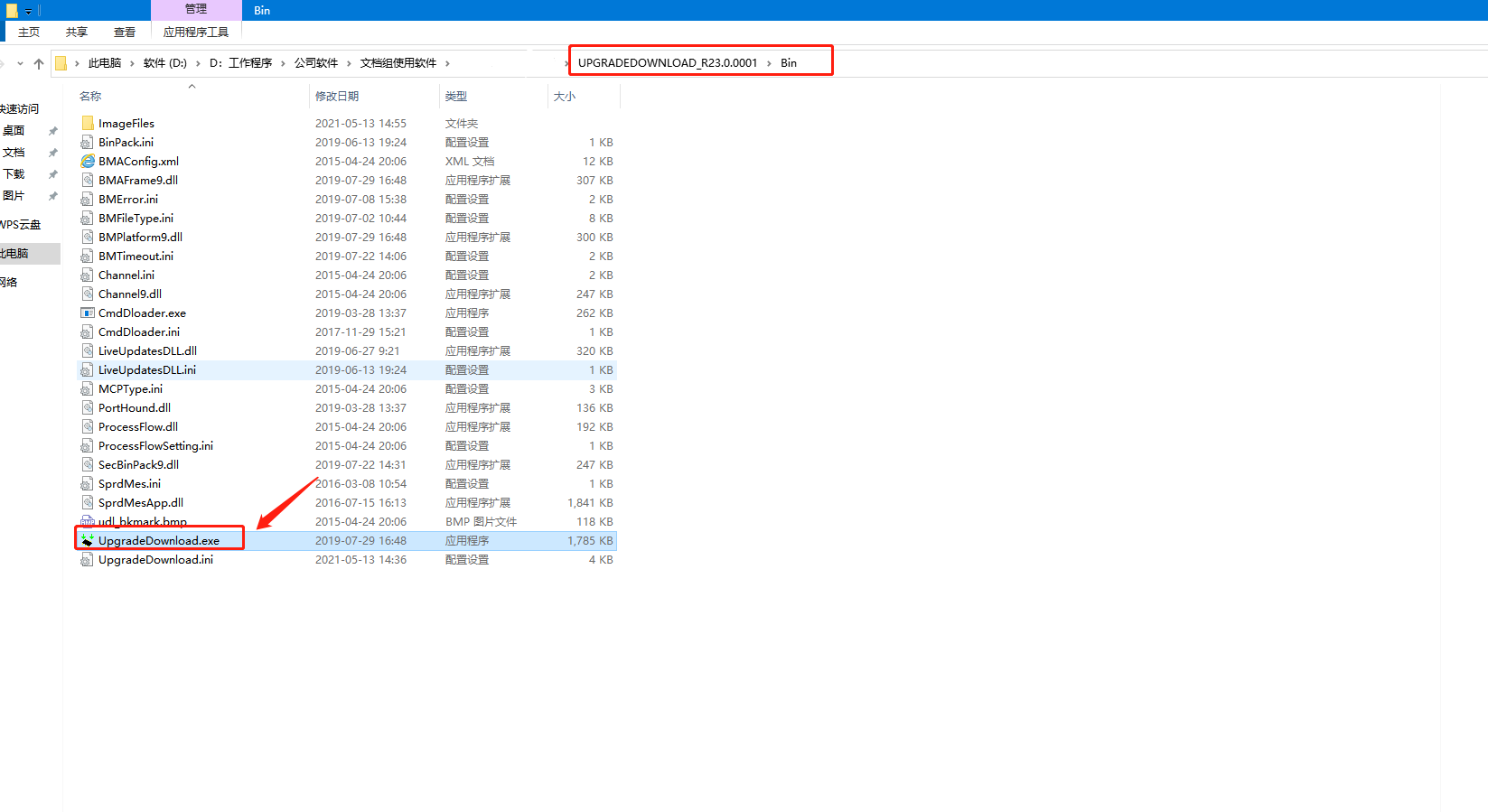

需要升級工具可以去官網下載。獲取后，在相應的路徑下 （UPGRADEDOWNLOAD\Bin ）找到下載工具“UpgradeDownload.exe”并打開。

6、升級步驟

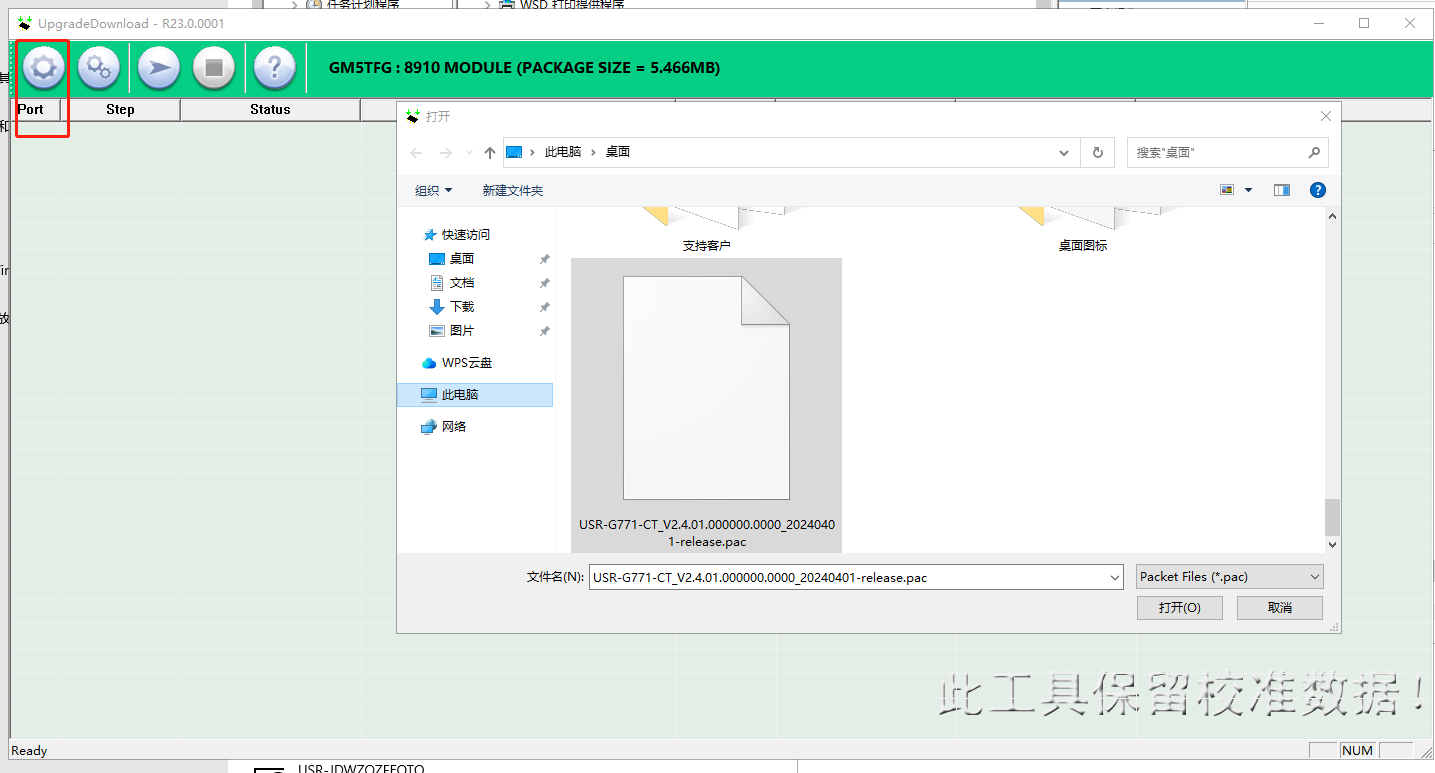

（1）點擊下如圖第一個圖標，加載固件，按照文件夾路徑選中要升級的固件。

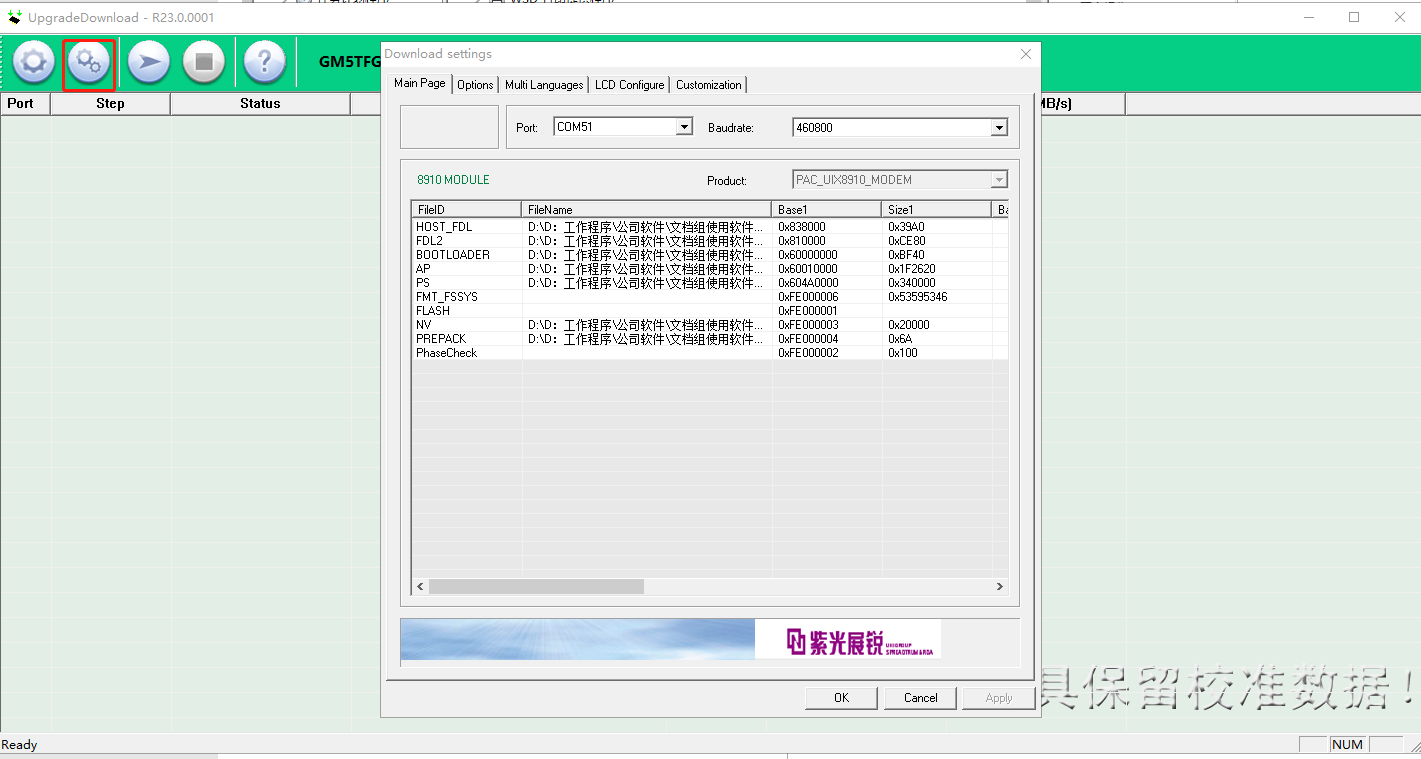

（2）點擊下如圖第二個圖標，選擇對應USB的COM口。

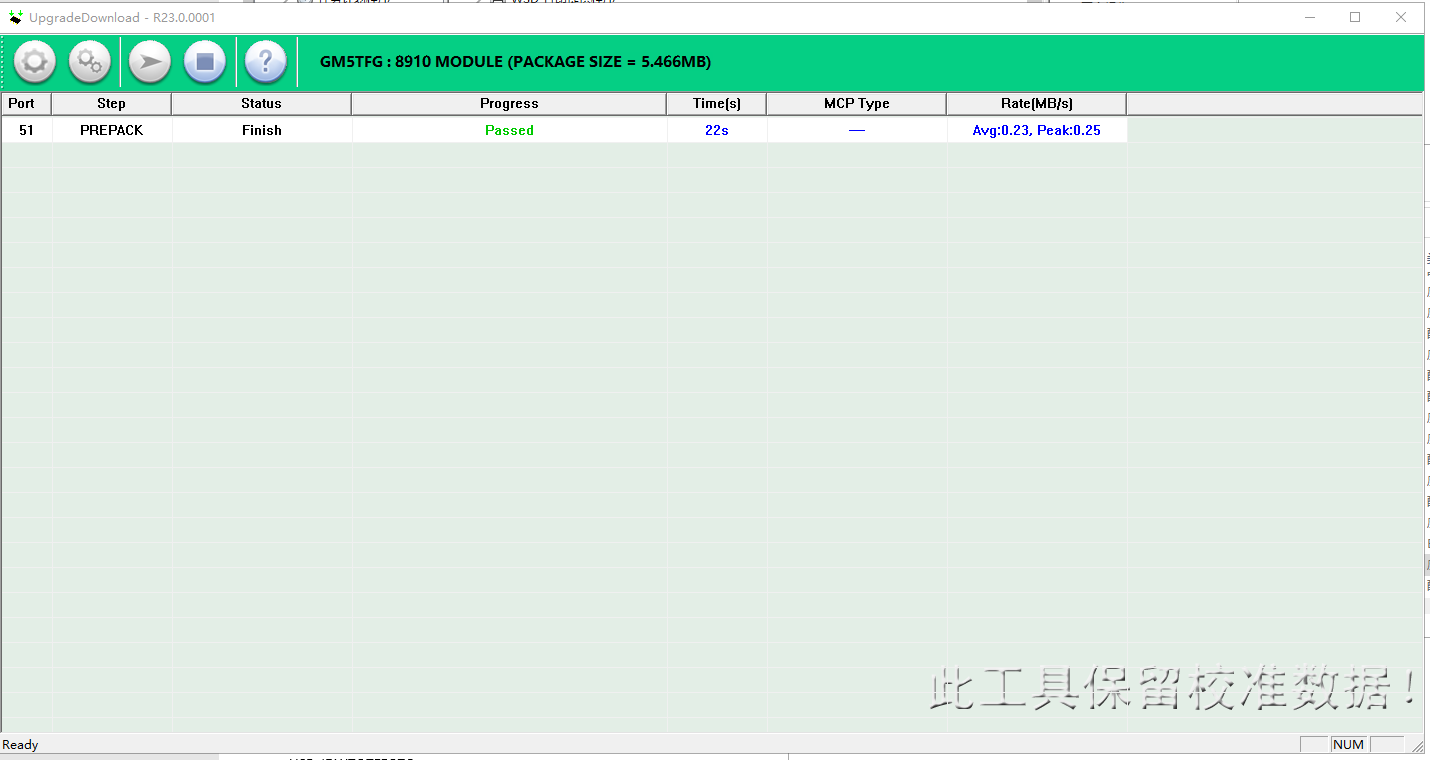

（3）點擊下如圖第三個圖標，開始按鈕，等待開始下載，提示Passed升級完成。

備注：如果模組已經在下載模塊，則會立即下載，如果不是下載模式，需要按照步驟4操作模組，讓模組進入下載模式后，將自行進行下載。

（4）升級完，產品拔掉USB口線，接USB-RS232或者USB-RS485串口線，使用設置軟件，進入配置狀態，查詢固件版本號。升級完固件，建議恢復出廠值后再調試使用。

編寫人：金志方 編寫日期：2024-07-02

審核人：金志方 審核日期：2024-07-02

訂正版本：V1.0 訂正內容：初稿
