USR-LG210-網口通訊TCP Server-組網-廣播透?jìng)魇纠?/span>

一、資料下載：

USR-LG206-L_LG210網關協議數傳終端說明http://imbacareer.com.cn/Download/1249.html

USR-LG210-L使用說明書：http://imbacareer.com.cn/Download/1173.html

USR-LG210-L 網關AT指令集：http://imbacareer.com.cn/Download/1174.html

USR-LG210-L設置軟件USR-Lora_setup_V1.4.5.zip：http://imbacareer.com.cn/Download/1177.html

USR-TCP232-TEST串口助手：http://imbacareer.com.cn/Download/27.html

USR-LG206-L 設置軟件：http://imbacareer.com.cn/Download/1345.html

二、硬件連接：

1、需要準備的物品：

USR-LG210-L 1臺

USR-LG206-L 1臺

USR-RS232 串口線 2條

12V電源適配器 2個

外網路由器 1個

網線1 根

筆記本電腦 1臺

2、硬件連接：

電腦打開LORA設置軟件。

USR-LG210-L 的232串口接USB-RS232串口線接電腦，然后接12V電源適配上電，配置參數。USR-LG206-L的 232串口接USB-RS232串口線接電腦，然后接12V電源適配上電，配置參數。

調試通訊時，USR-LG210-L 的網口用網線接路由器，電腦連接同一個路由器。

三、準備工作：

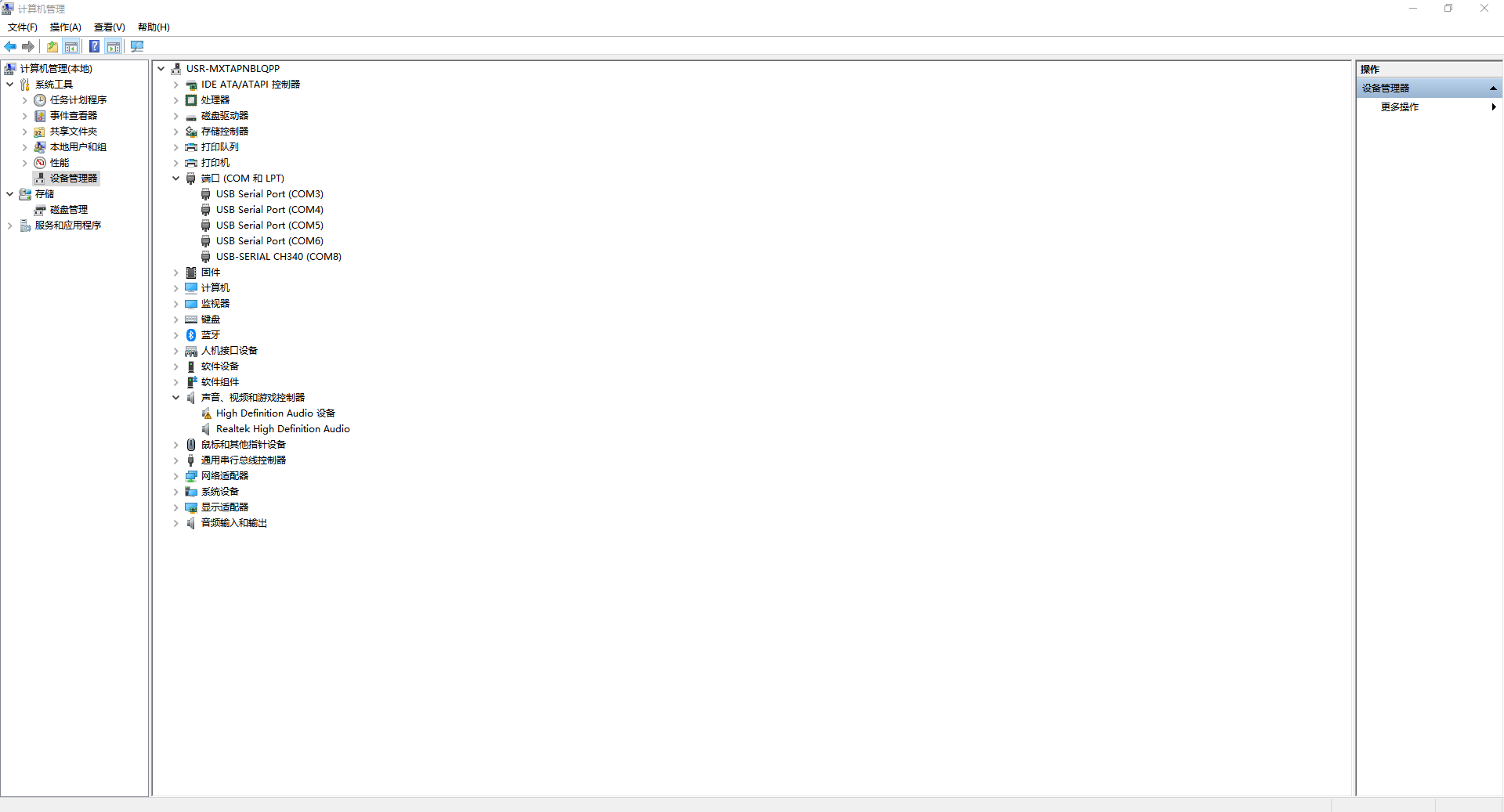

電腦鼠標點擊計算器管理，右擊，點開設備管理器，點擊端口，查看接USR-LG210-L和USR-LG206-L的USB-RS232串口線COM口號。

四、USR-LG210-L參數設置：

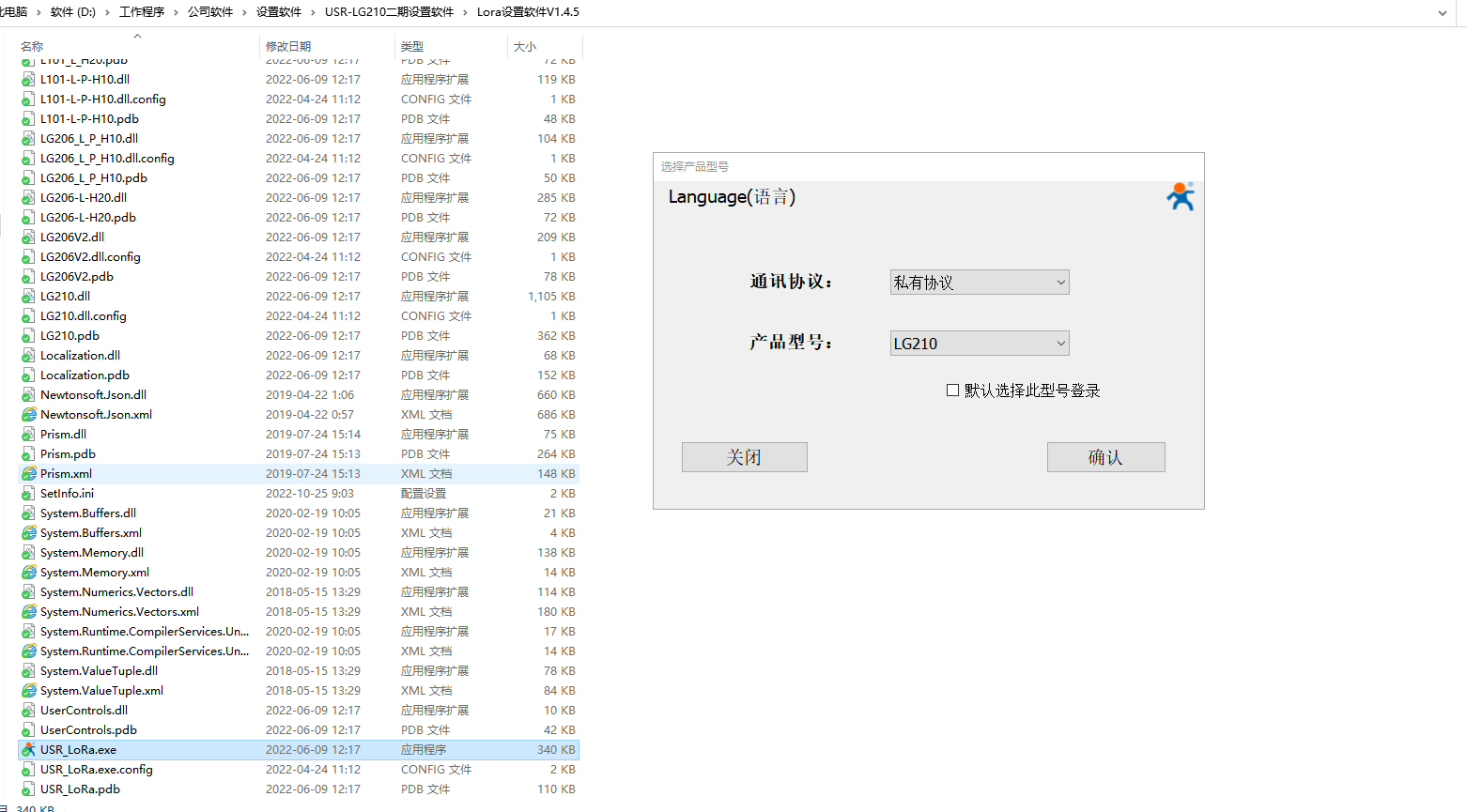

電腦打開USR-LG210-L的設置軟件USR-Lora_setup_V1.4.5.zip

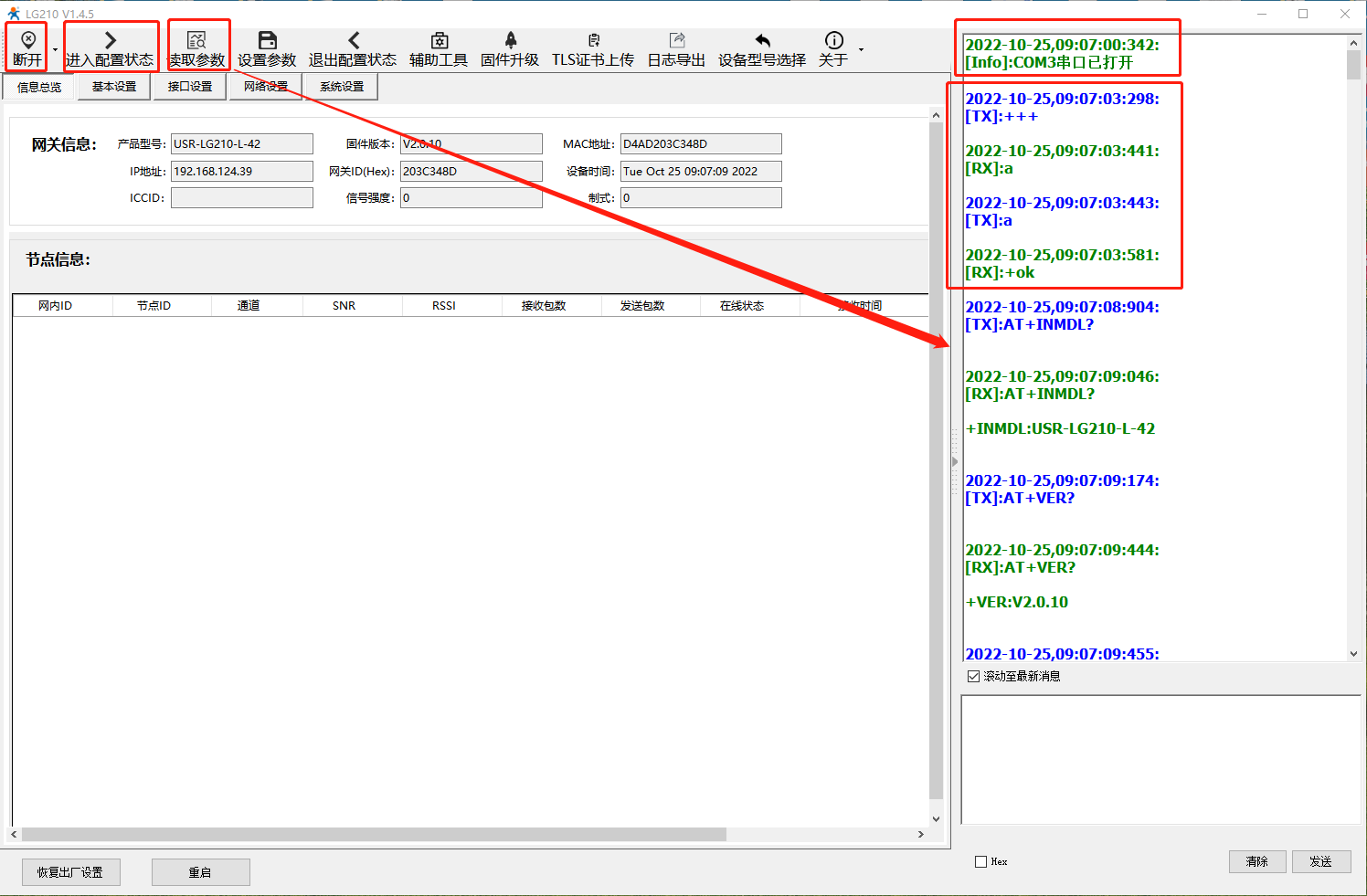

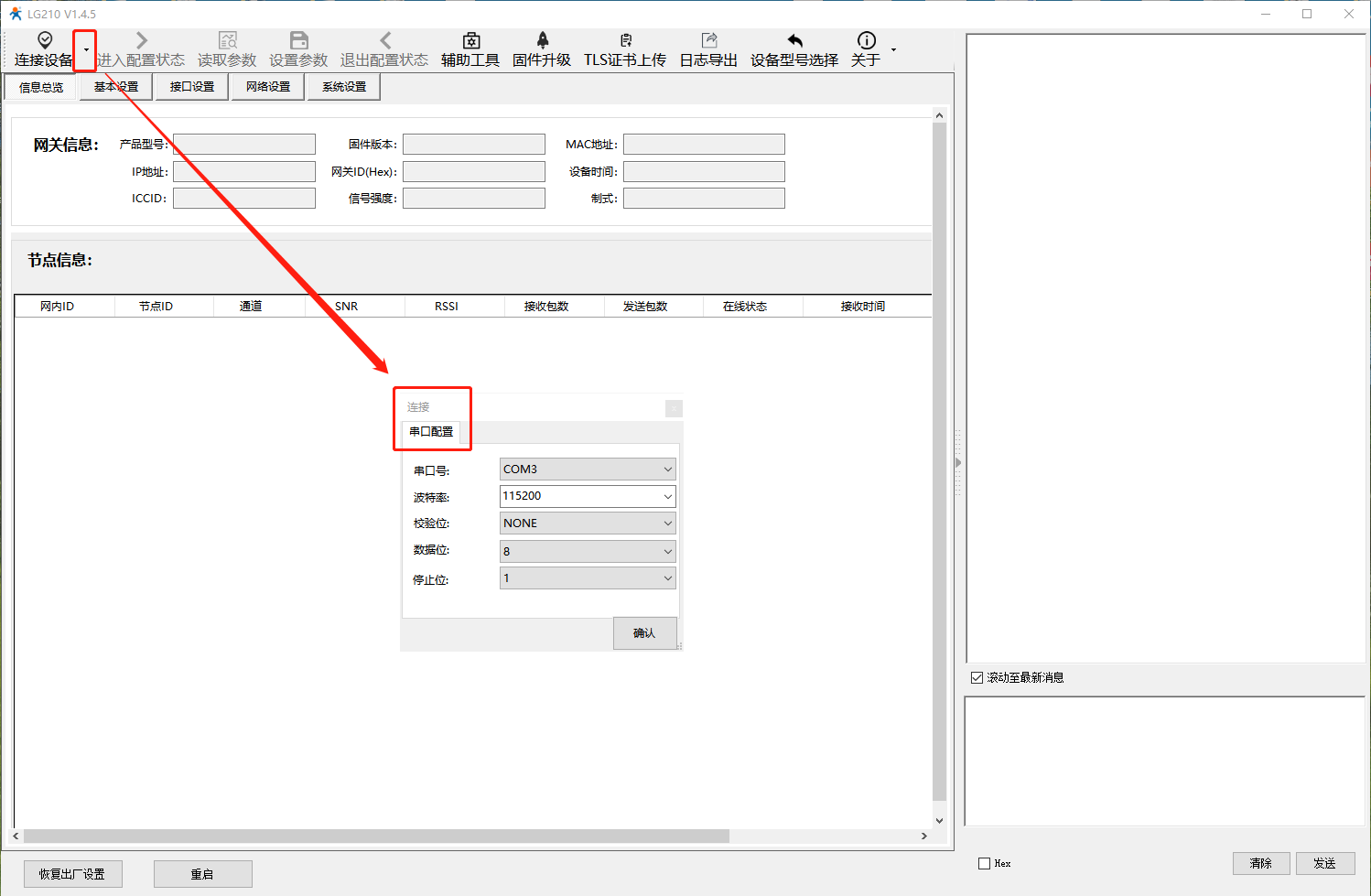

1、打開串口COM3，點擊進入配置狀態，讀取參數。

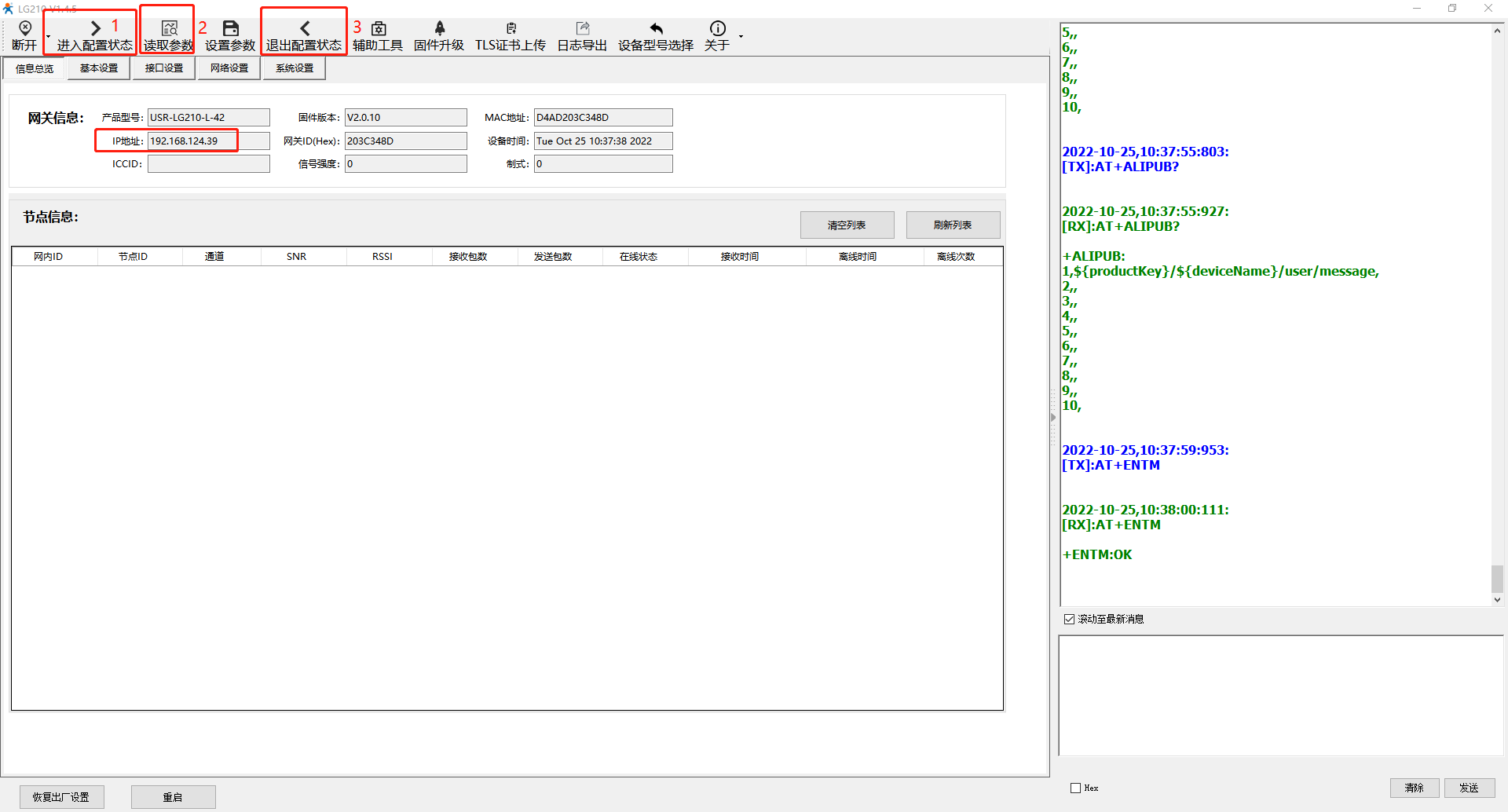

信息總覽：IP地址網口接路由器，路由器動態分配的IP。

網關ID（Hex）:203C348D

固件版本：V2.0.10

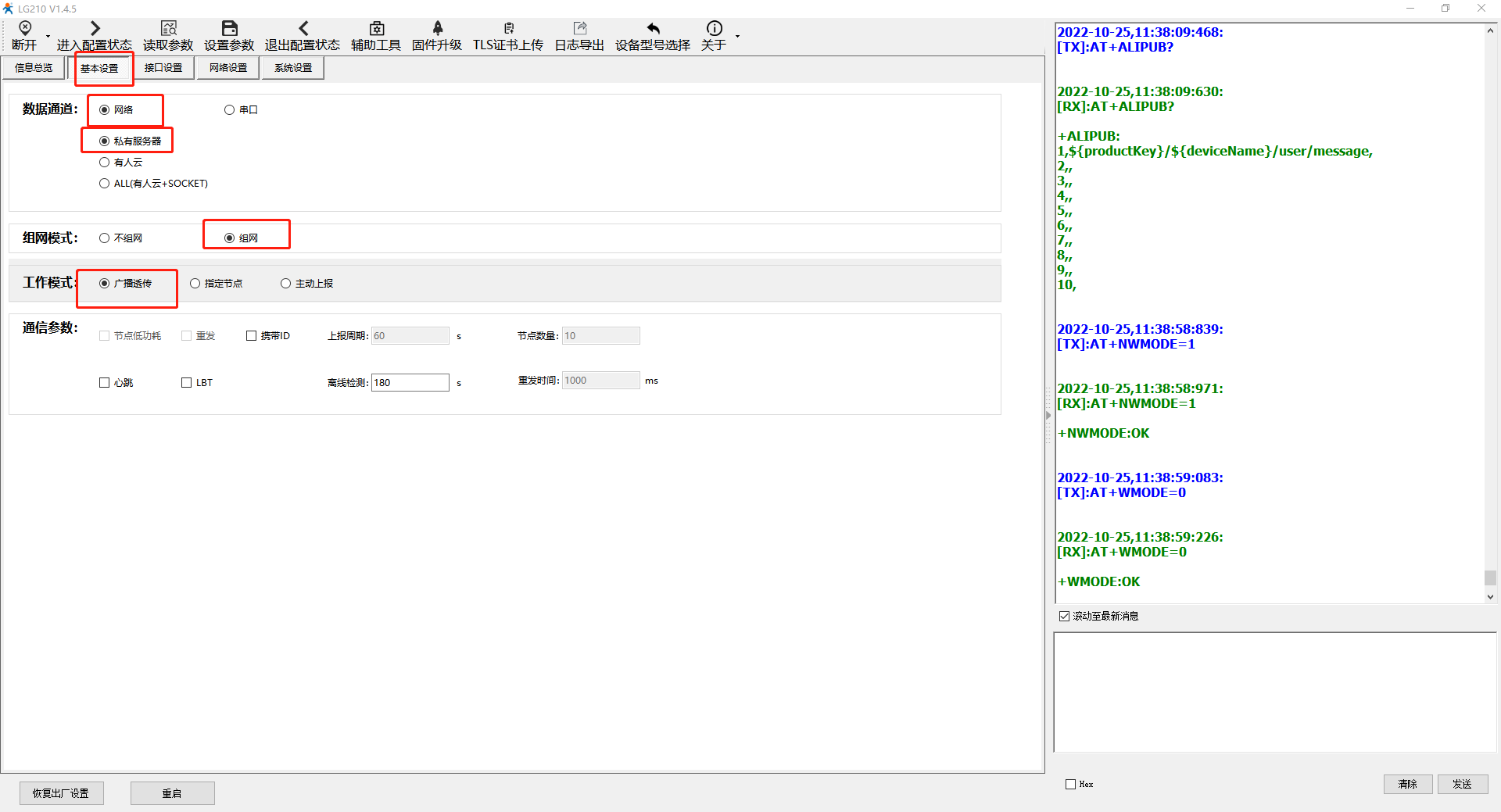

2、基本設置參數配置如下：

數據通道：選擇網絡——私有服務器。

組網模式：選擇組網。

工作模式：選擇廣播透?jìng)鳌?/span>

其他參數保持默認。

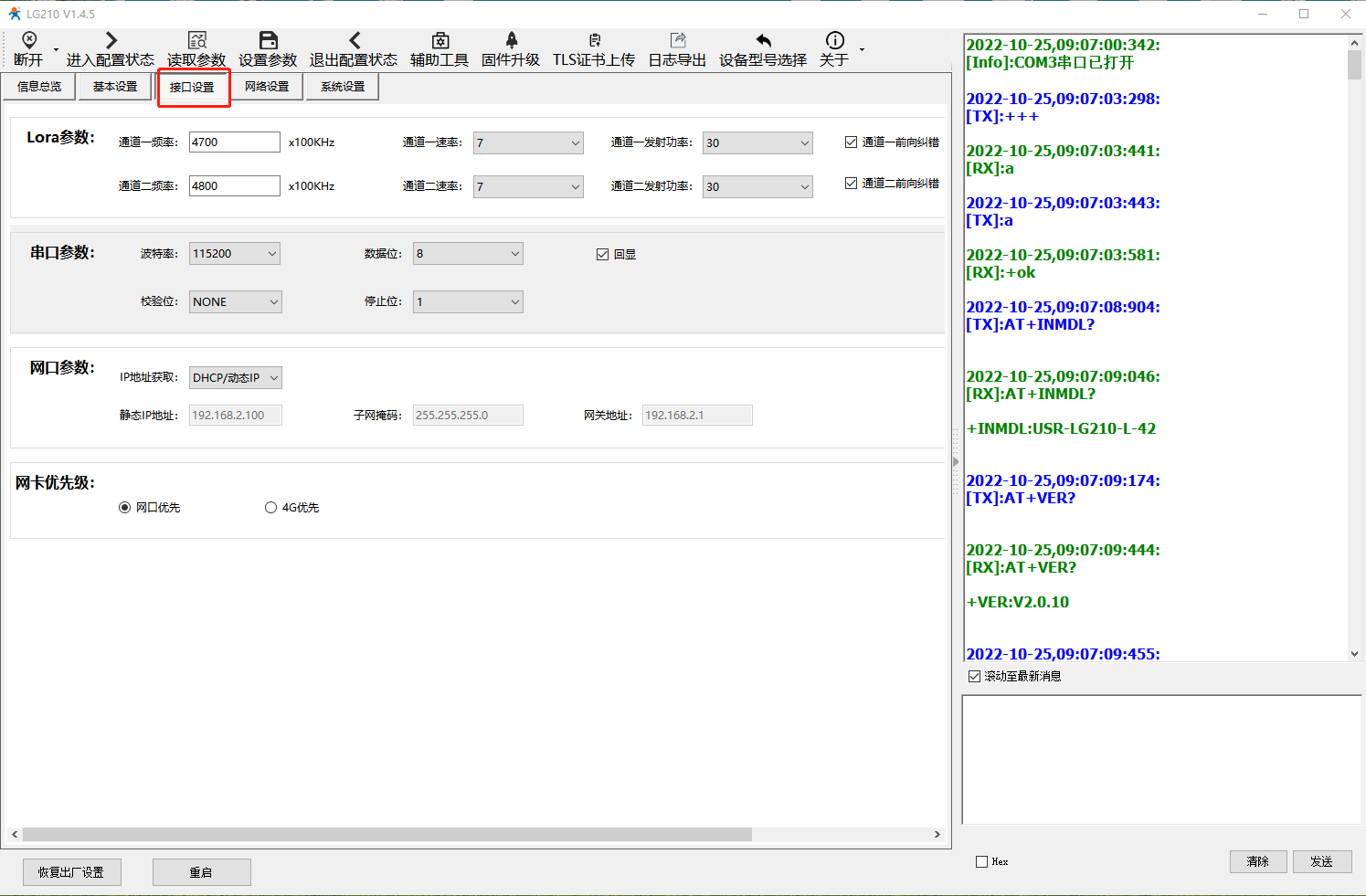

3、接口設置參數配置如下：

Lora參數：

通道一頻率：4700X100KHz，通道一速率：7

通道二頻率：4800X100KHz，通道二速率：7

備注：頻率根據現場環境，配合LORA天線頻段范圍設置，避免頻率干擾。

速率根據現場實際距離，是否有障礙物，去設置合適的速率。速率小，距離遠，穿透能力強。最小速率是4。如果用最小速率，通道一可以用速率4，通道二可以用速率5。

網卡優先級，根據客戶聯網方式，設置網卡優先級。

其他參數默認。

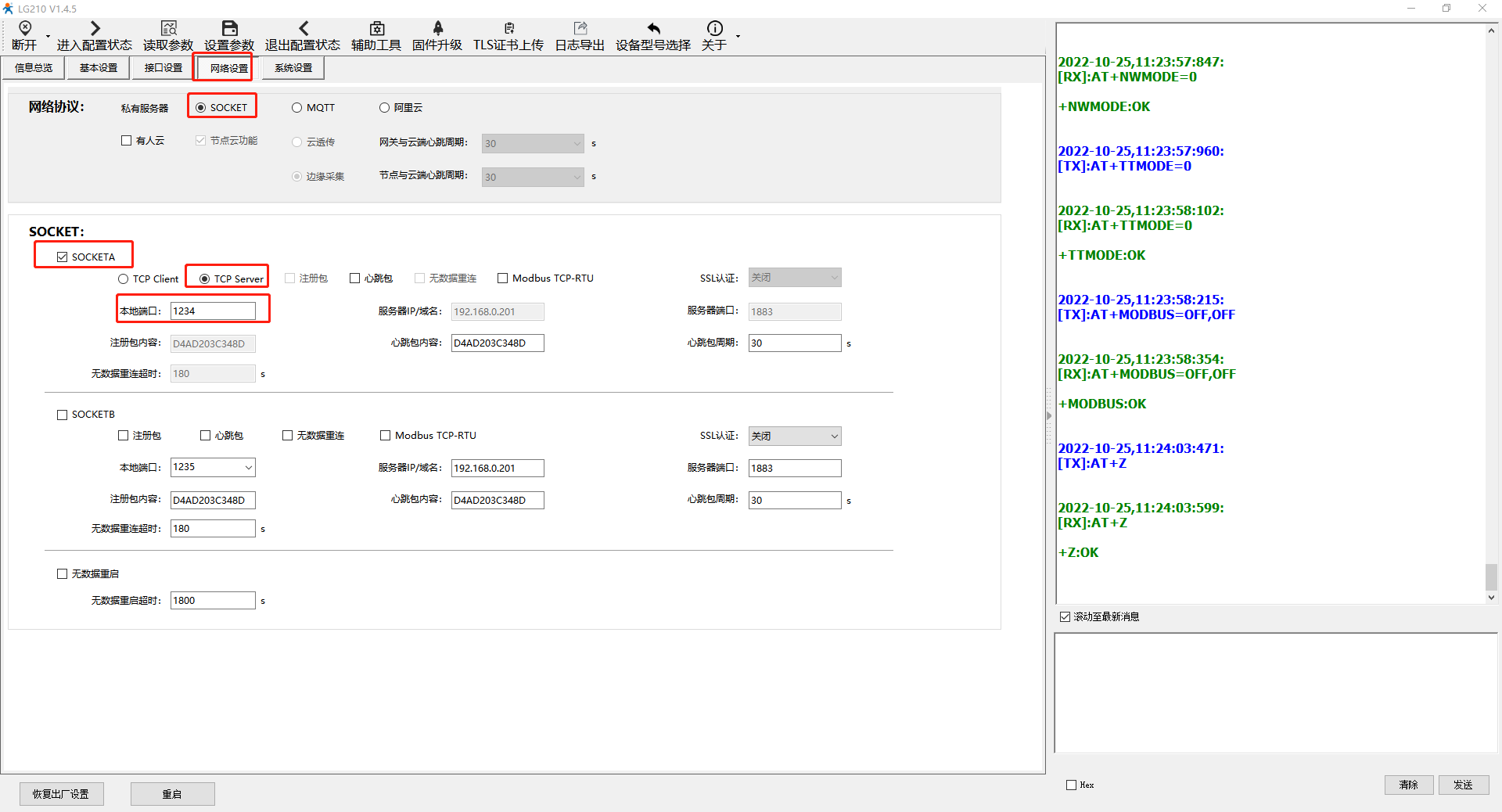

4、網絡設置參數配置如下：

網絡協議：私有服務器選擇SOCKET。

SOCKET：

勾選SOCKETA

選擇TCP server。

本地端口：1234

備注：這里電腦做服務器，電腦和USR-LG210-L連接同一個路由器獲取的IP

其他參數根據實際應用修改或者保持默認。

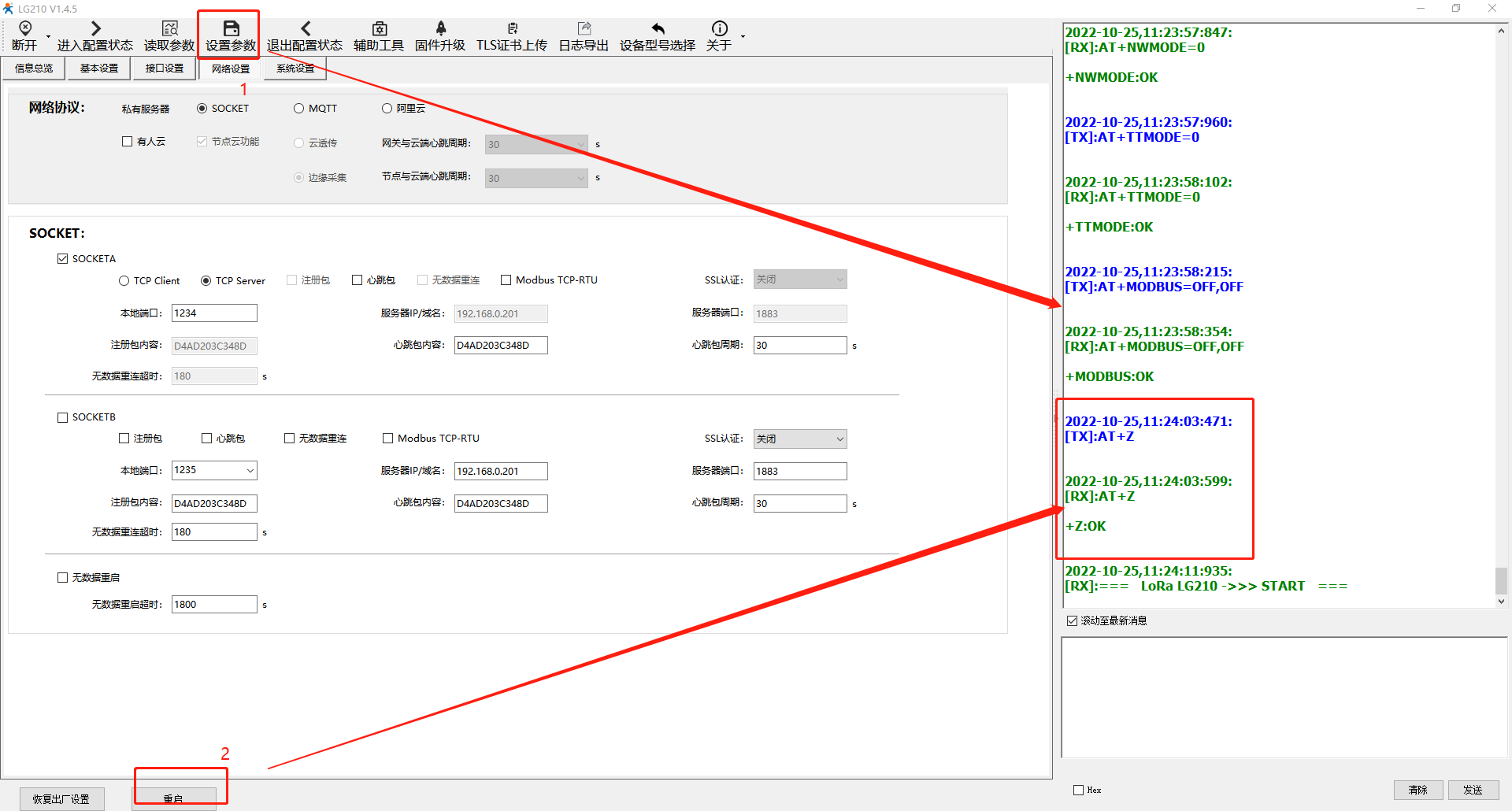

5、設置參數后保存重啟：

參數修改完成之后，點擊設置參數。

點擊設置參數之后，點擊重啟，重啟USR-LG210-L。

備注：只有修改參數內容，才可以點擊設置參數，右側顯示框，才對應顯示修改的參數AT指令內容。如果進入配置狀態，不修改參數，點擊設置參數，右側顯示框不顯示任何信息。

設置參數，最后一定點擊重啟，或者發送AT指令A(yù)T+Z重啟。

五、USR-LG206-L參數設置：

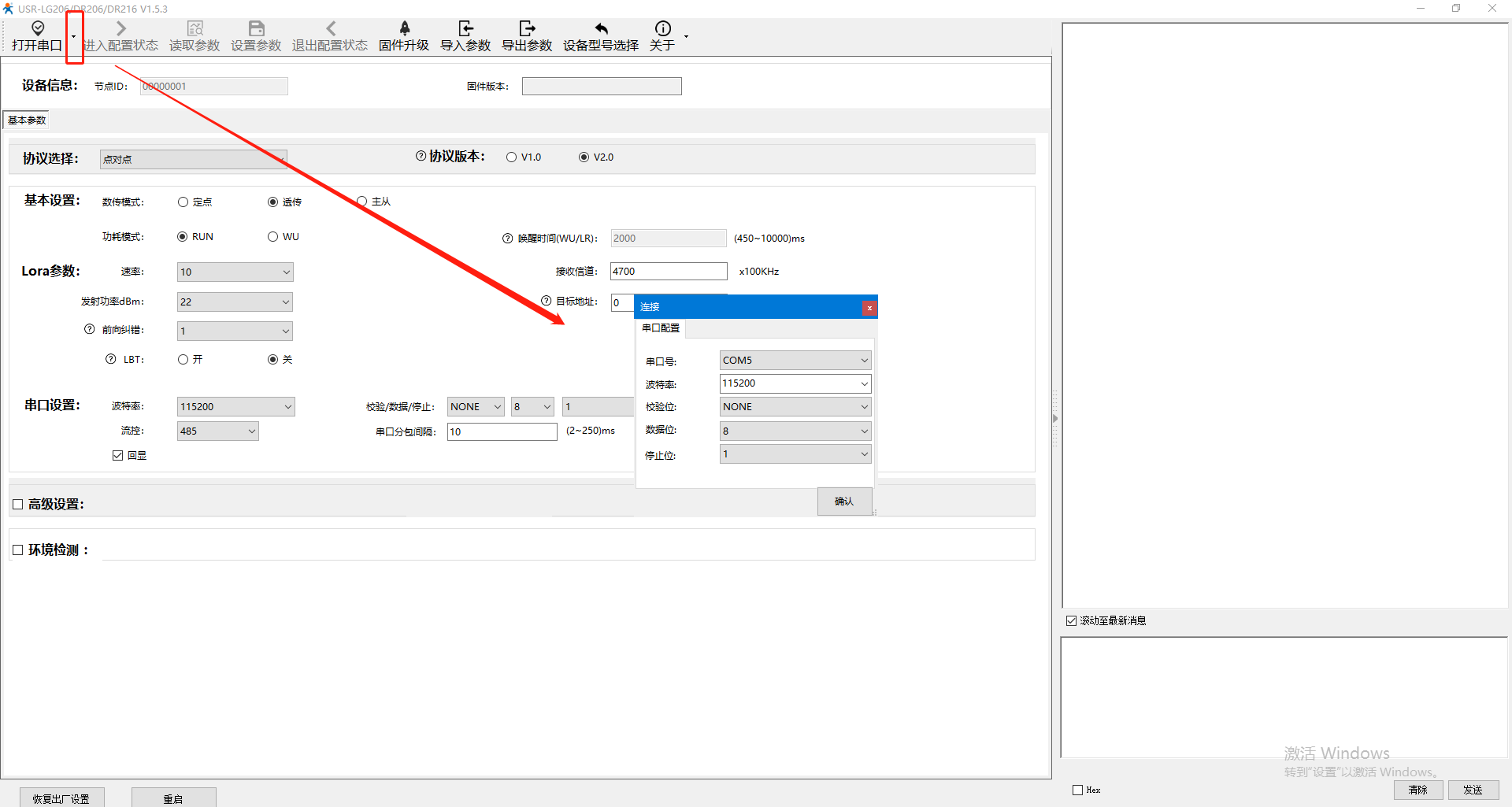

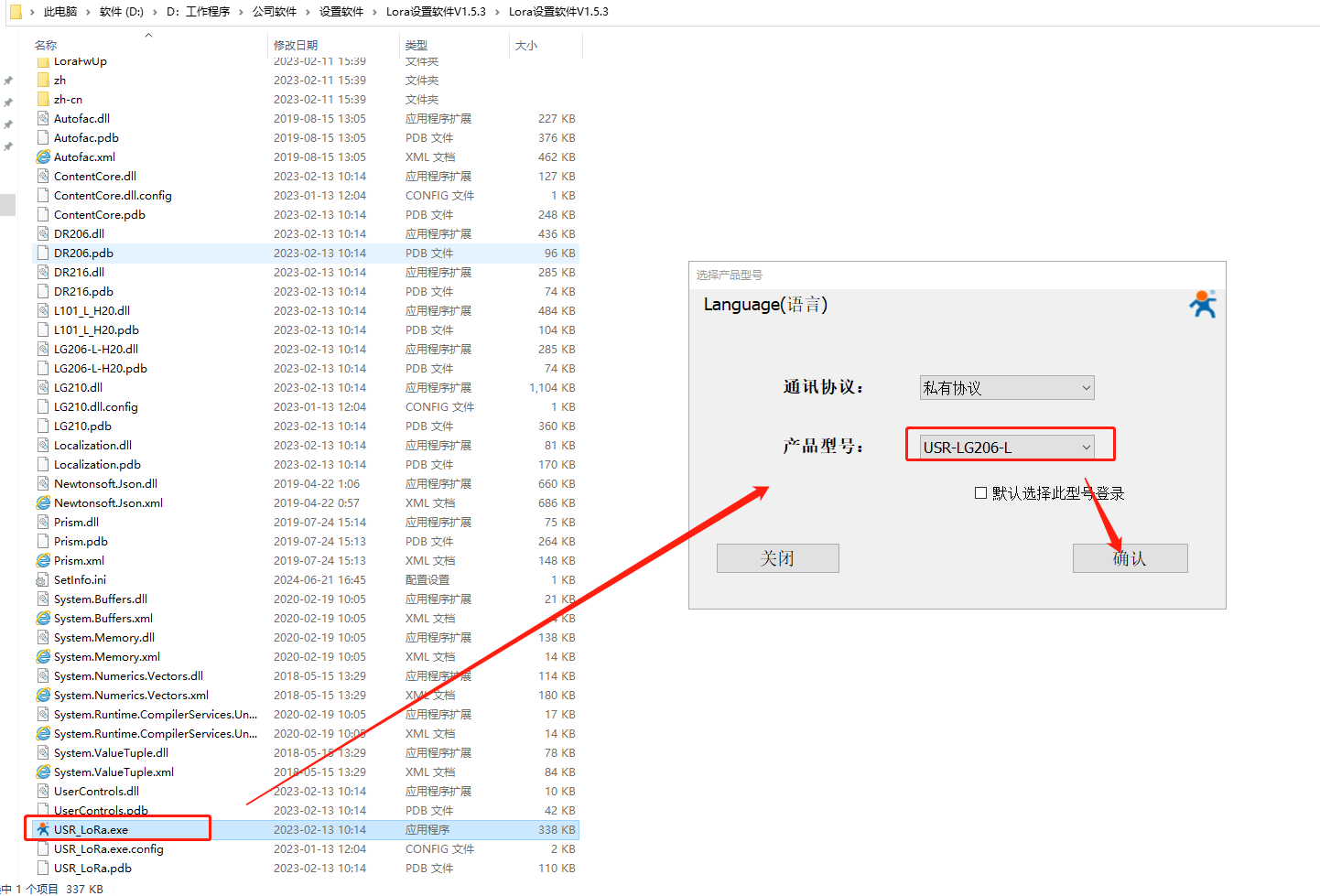

電腦打開USR-LG206-L的設置軟件，打開串口COM5，

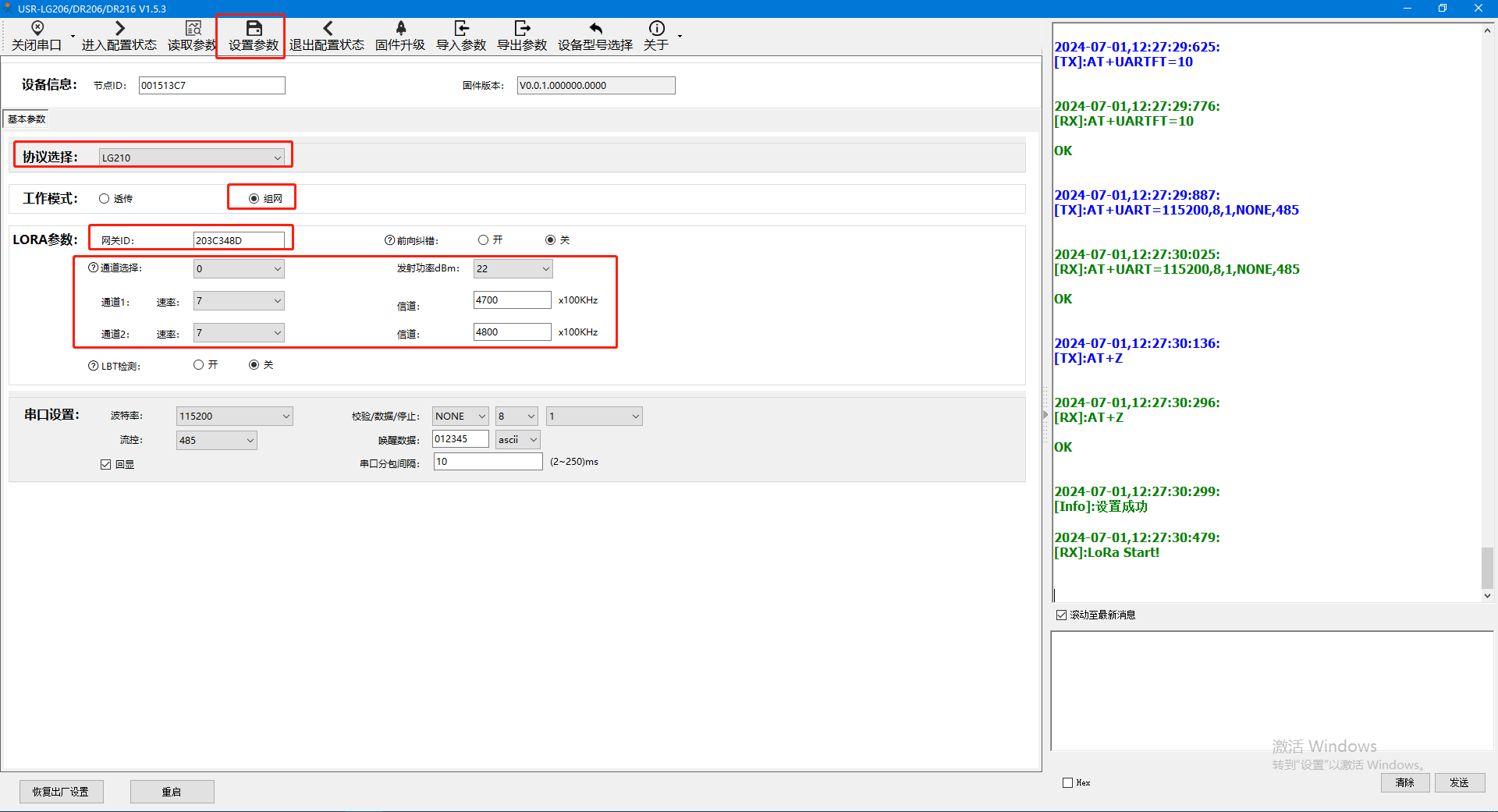

1、點擊進入配置狀態，讀取參數

基本參數設置如下：

協議選擇：LG210

工作模式：組網

LORA參數：網關ID：203C348D

備注：網關ID設置和USR-LG210-L的網關ID一致。

通道選擇：0

備注：通道選擇設置為0時節點會隨機選擇通道1或通道2參數進行通訊；通道選擇設置為1或2時，節點會用指定的參數通訊

通道1：速率7 ，信道：4700x100KHz

通道2：速率7 ，信道：4800x100KHz

備注：USR-LG206-L的通道1和通道2速率、信道參數和USR-LG210-L的通道1和通道2的速率、信道參數設置一致。

串口設置：波特率115200、校驗位NONE、數據位8、校驗位1。

備注：USR-LG206-L的串口參數和串口設備的串口參數設置一致。

其他參數可以保持默認。

2、設置參數

參數修改完成，點擊設置參數。自動保存參數，自動重啟USR-LG206-L。

六、通訊測試：

備注：USR-LG206-L的串口線COM口是COM5。

串口USR-LG210網口用網線接一個路由器，電腦連接同一個路由器，電腦做TCP server服務器。

1、通訊測試

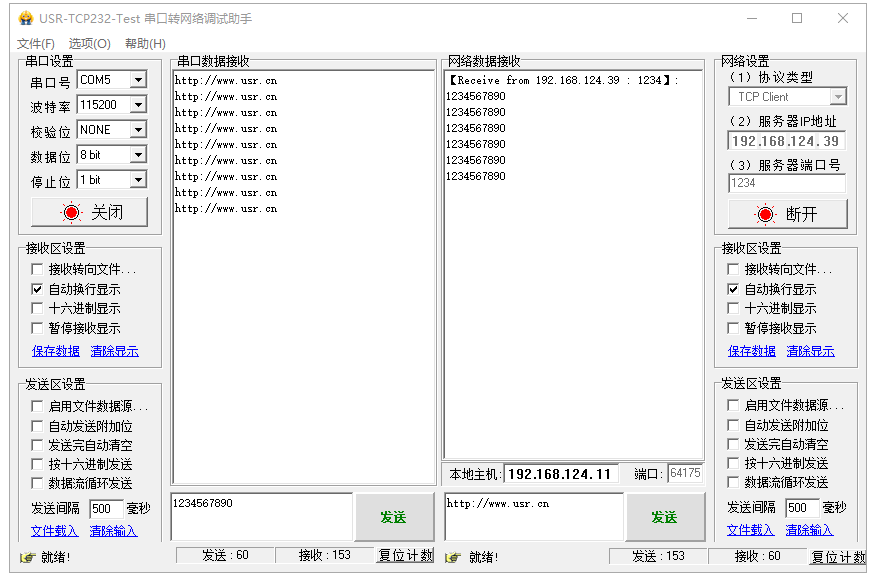

電腦下載USR-TCP232-TEST串口軟件，打開USR-LG206-L接的USB-RS232串口線的COM口，COM5，串口參數對應USR-LG206-L的串口參數。

網絡設置：

協議類型：TCP client，服務器IP地址：192.168.124.39（電腦IP），服務器端口號：1234

測試USR-LG206-L串口和USR-LG210-L網絡之間相互發送數據。

編寫人：金志方 編寫日期：2024-07-01

審核人：金志方 審核日期：2024-07-01

訂正版本：V1.0 訂正內容：初稿
