USR-N510-H7鏈接公網服務器透明傳輸示例

一、資料下載

USR-N510-H7 說明書 （完整版）下載鏈接：http://imbacareer.com.cn/Download/1098.html

USR-N510-H7 規格書官網下載鏈接：http://imbacareer.com.cn/Download/1099.html

USR-N510-H7 AT指令集官網下載鏈接：http://imbacareer.com.cn/Download/1100.html

USR-N510-H7 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/383.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-N510-H7 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

超五類網線 1根

筆記本電腦 1臺

聯外網的路由器 1個

2、硬件連接

USR-N510-H7 的485串口接USB-RS485串口線到電腦的USB口，然后產品接12V電源適配器上電。網線和電腦直連，電腦設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1，構成局域網。

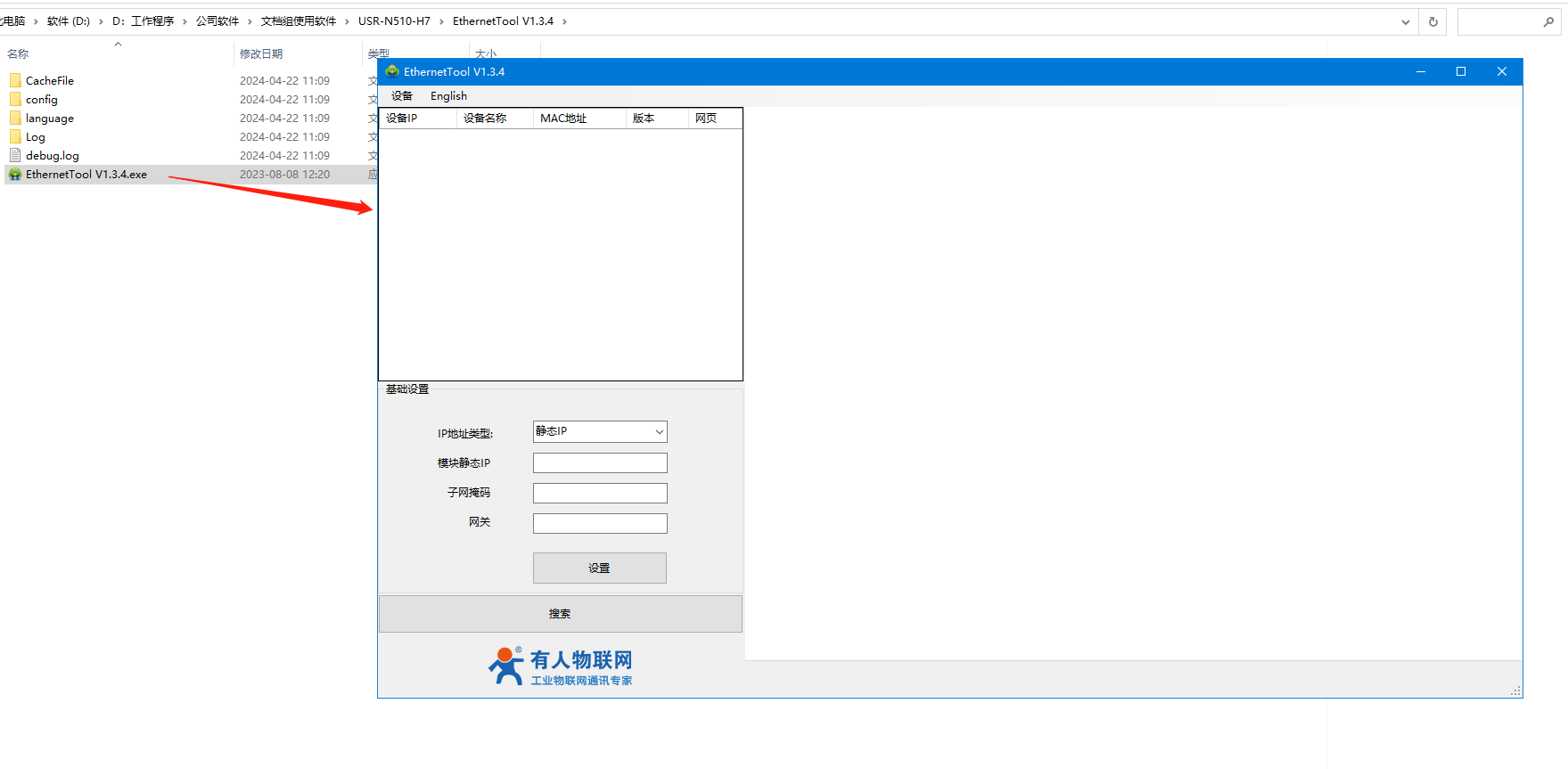

電腦提前下載打開H7設置軟件。

連接公網服務器，需要將N510設置DHCP獲取IP，網線接路由器網口。

3、串口號

點擊電腦計算機，右擊點擊管理，點擊設備管理器，點擊端口，確認USB-RS485串口線的COM口號是COM10。

三、N510參數設置

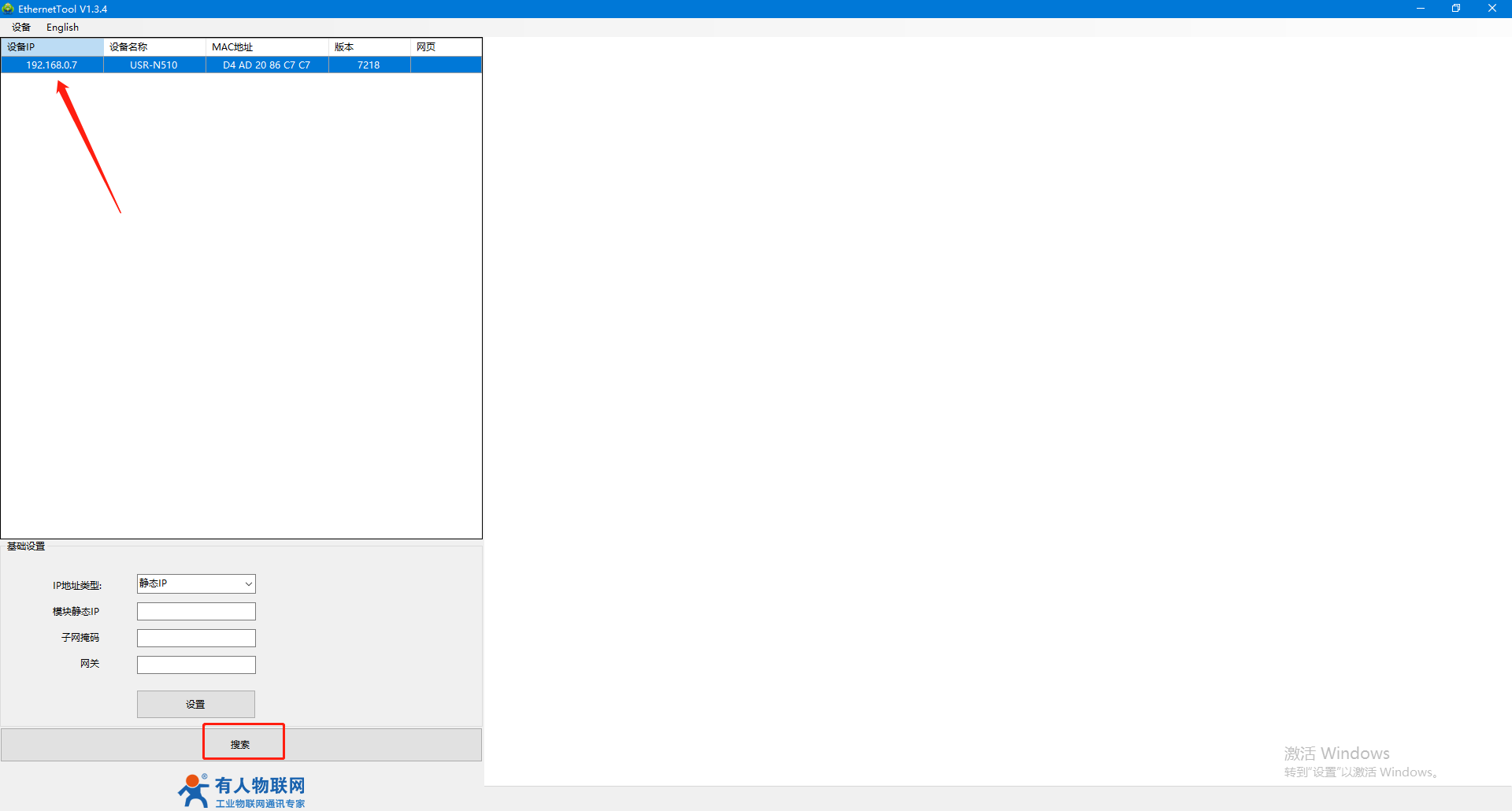

1、局域網搜索N510 IP

N510和電腦網線直連，打開H7軟件，搜到N510的IP。

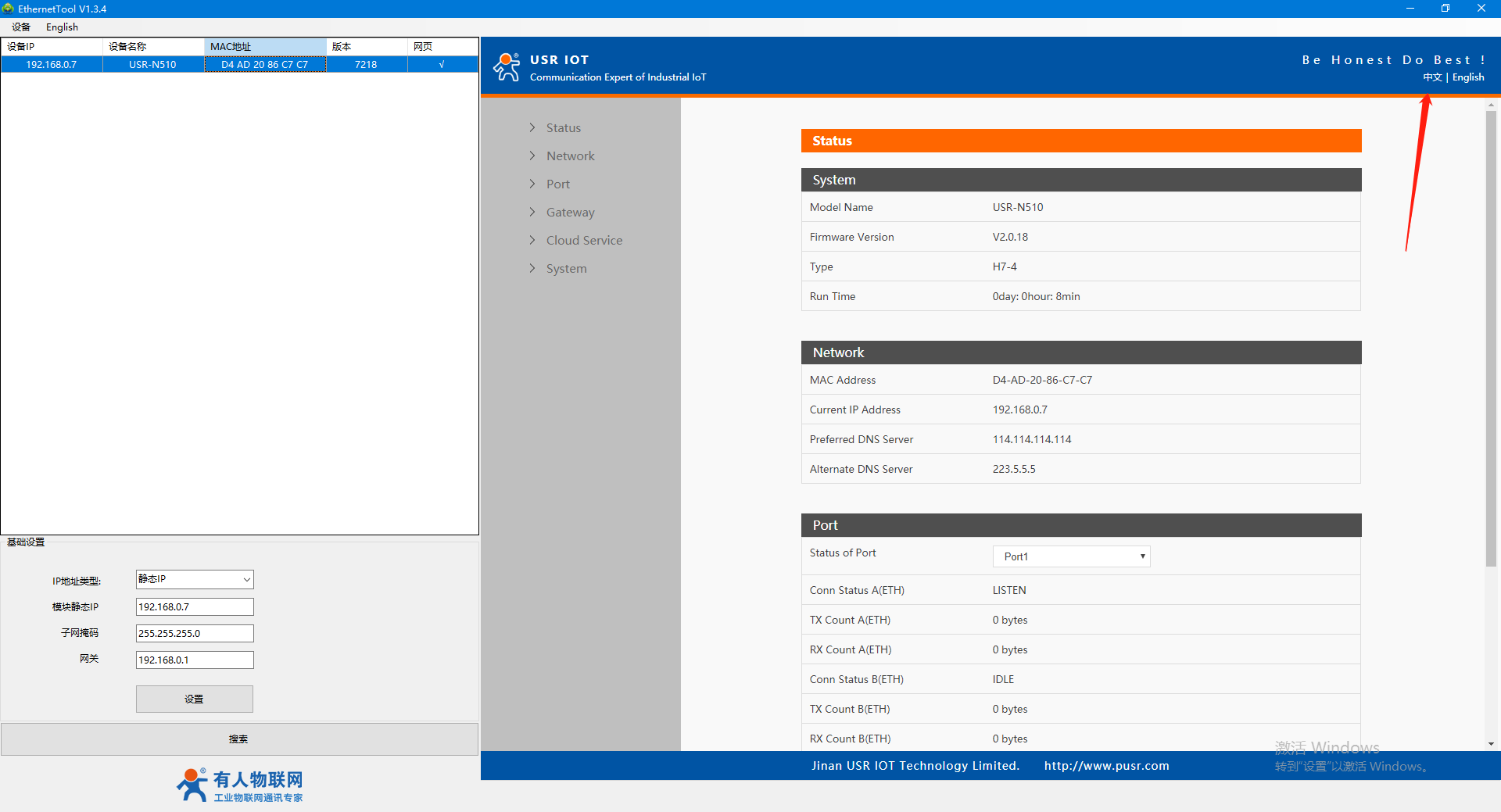

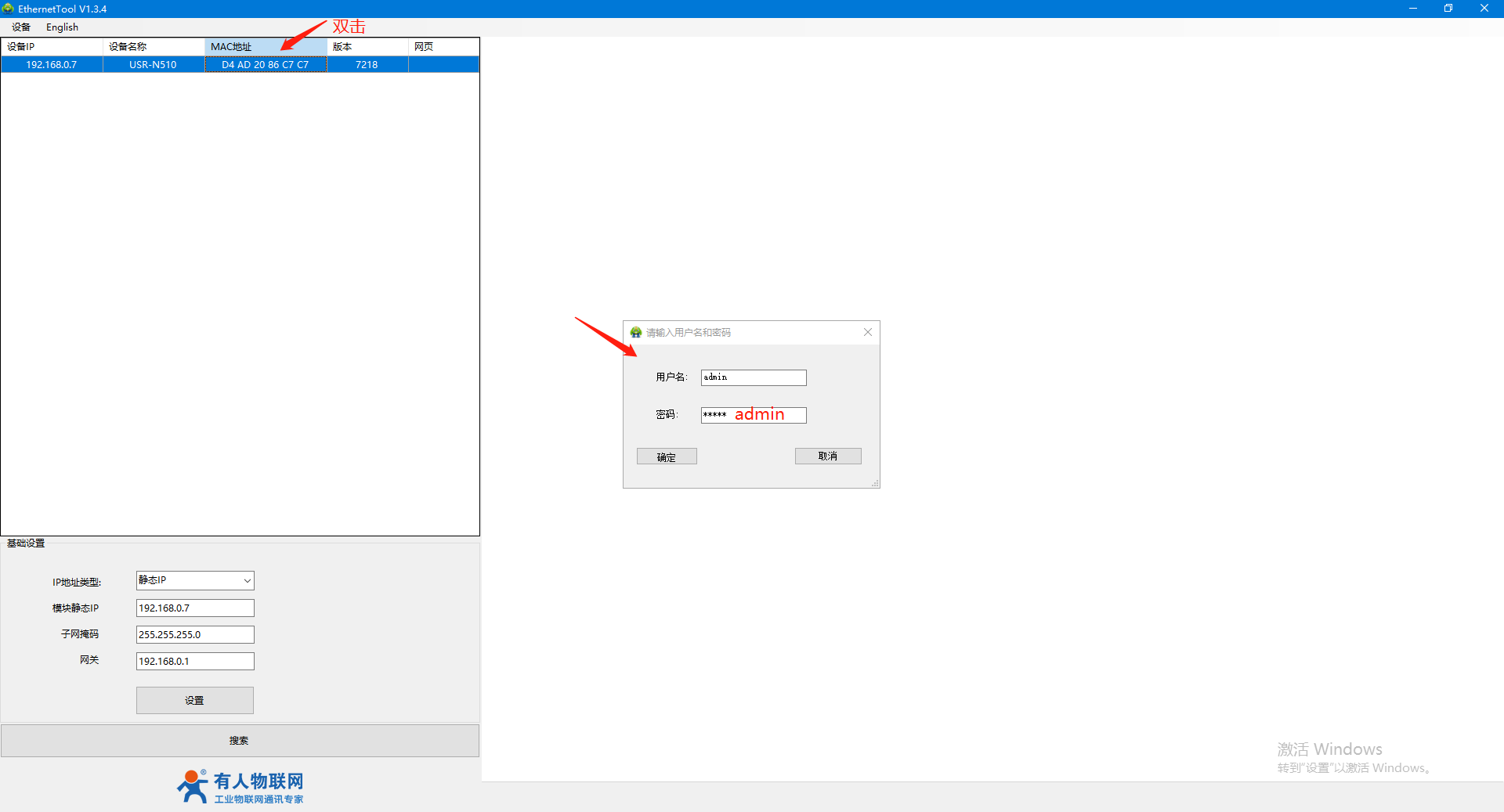

2、登陸N510網頁，切換中文顯示

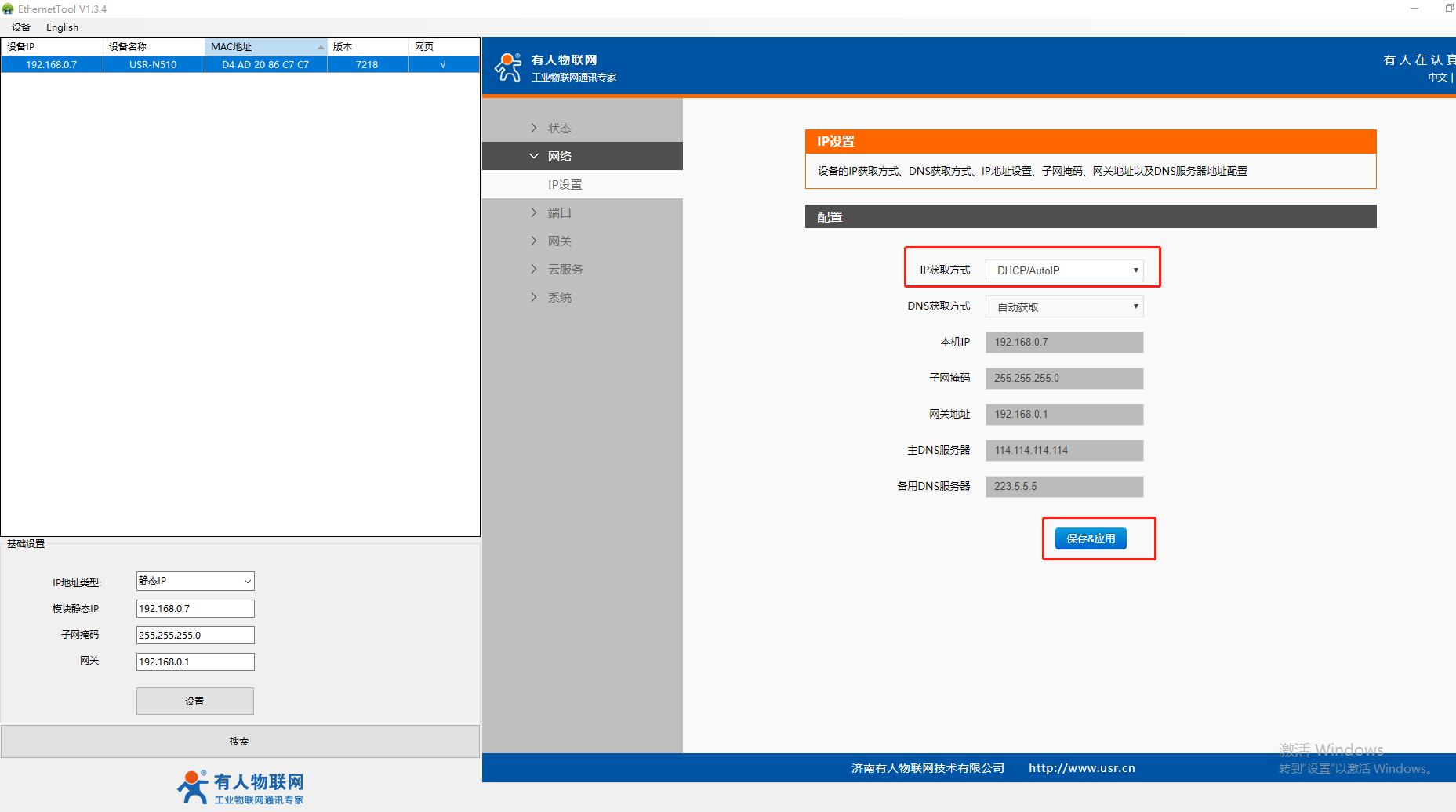

3、將IP獲取方式改為DHCP

網絡，IP設置，將IP獲取方式靜態改為DHCP動態獲取IP，點擊保存&應用。

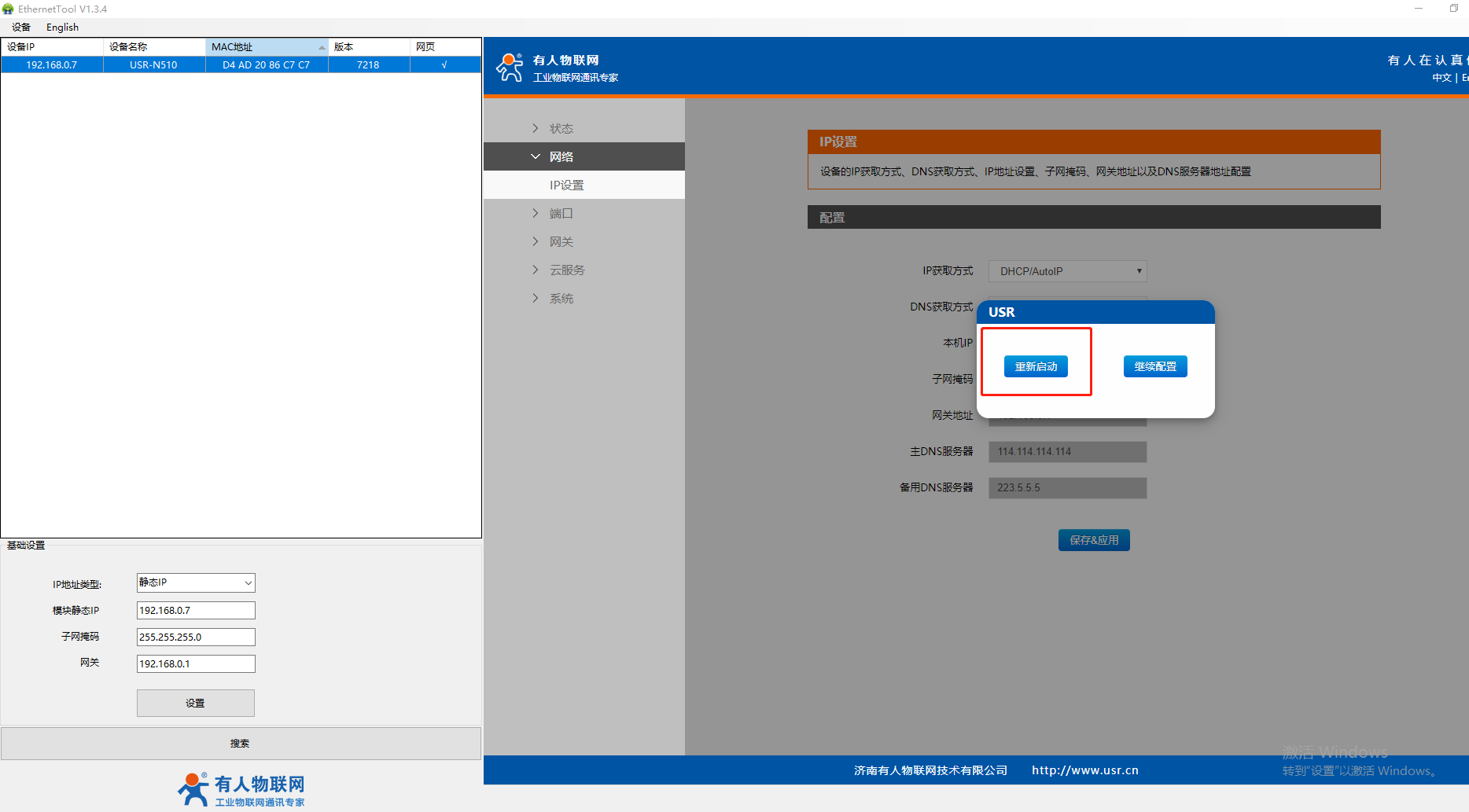

4、點擊重新啟動

5、N510網線連接路由器，電腦連接同一個路由器，H7設置軟件重新搜索，可以搜到路由器分配給N510的IP。

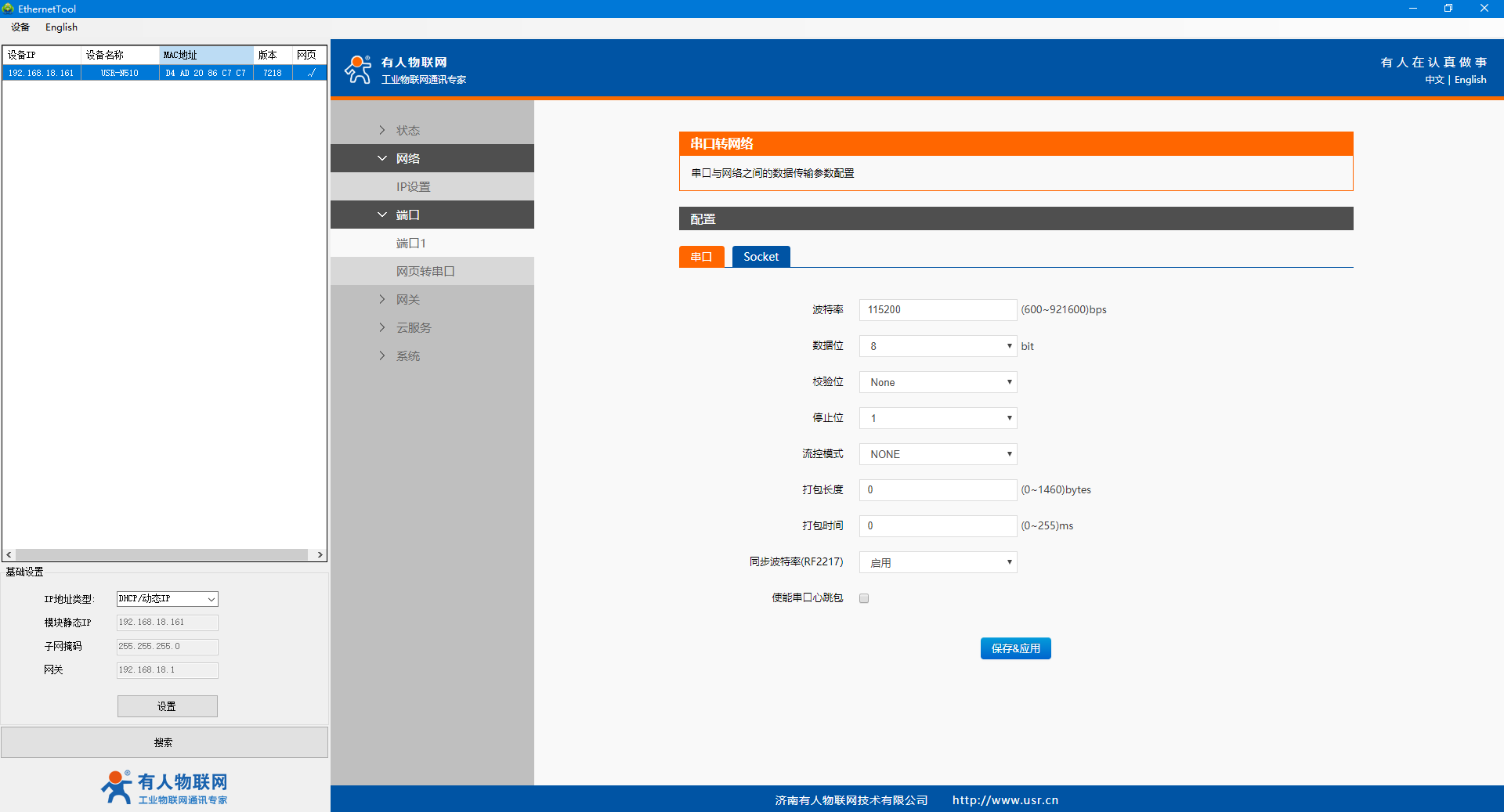

點擊端口，點擊串口，查看N510的串口參數（波特率、數據位、停止位、校驗位）。

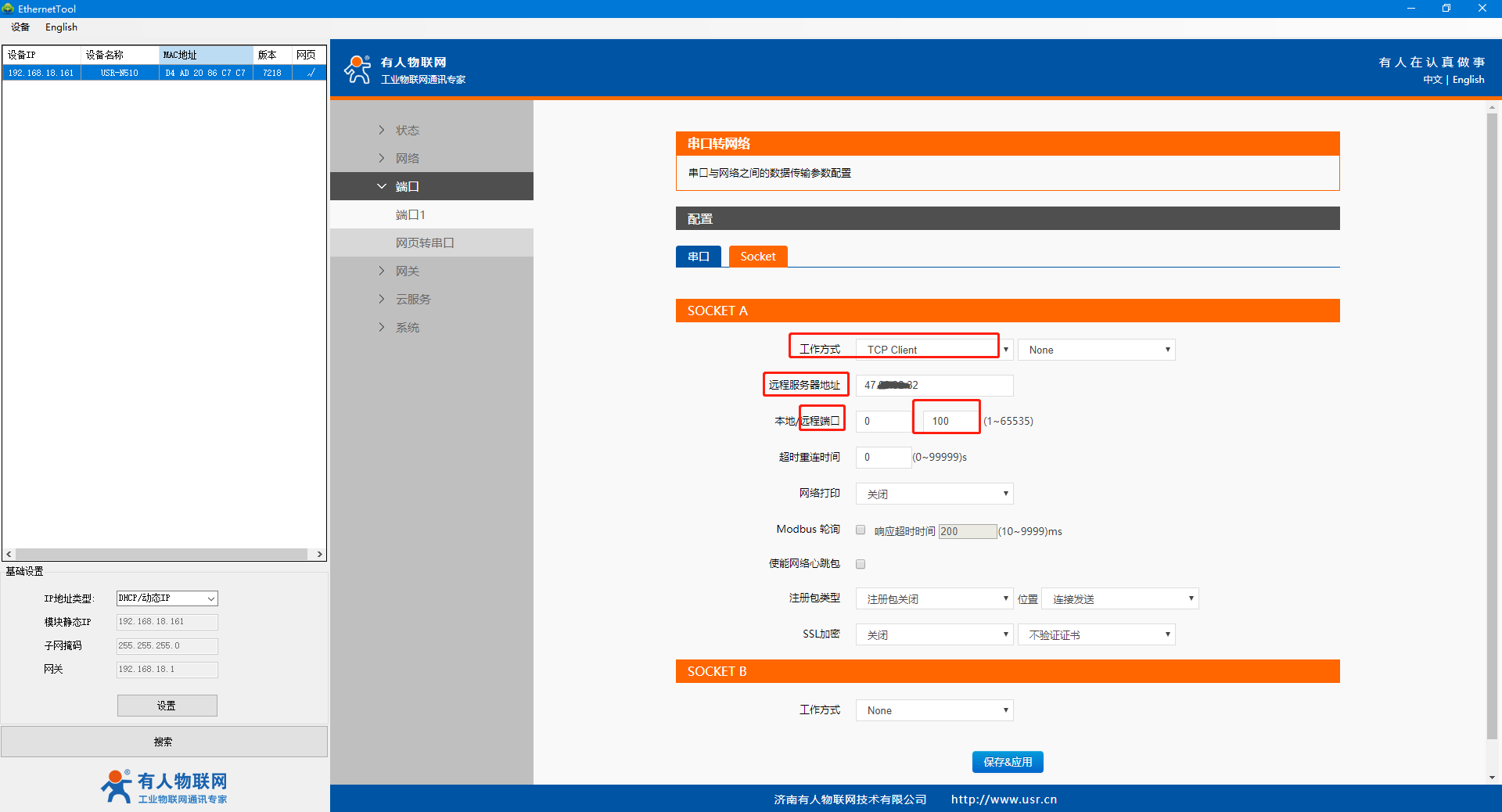

點擊Socket，SOCKET A的工作方式設置TCP client，遠程服務器地址填要連接的公網服務器IP（遠程服務器IP），遠程端口填公網服務器的端口，舉例用了端口100,點擊保存&應用。

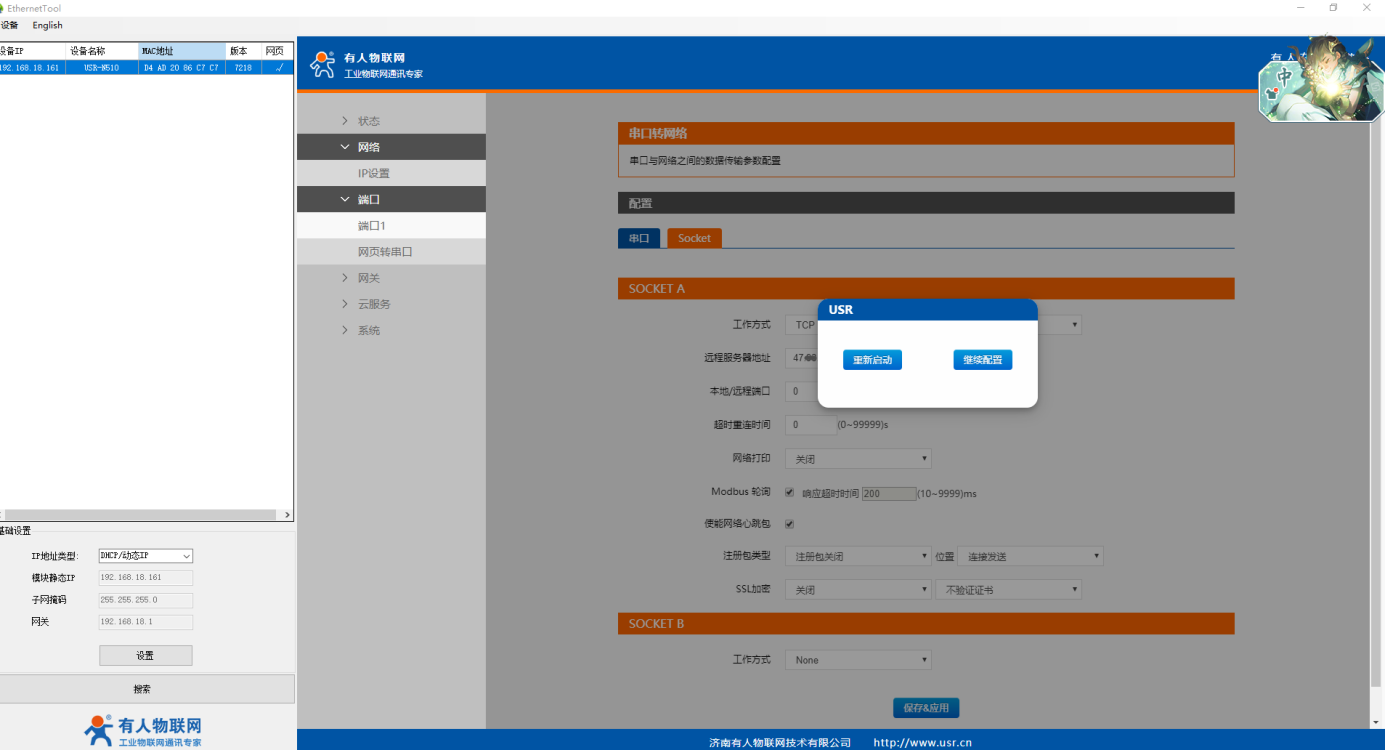

6、點擊重新啟動

四、功能調試

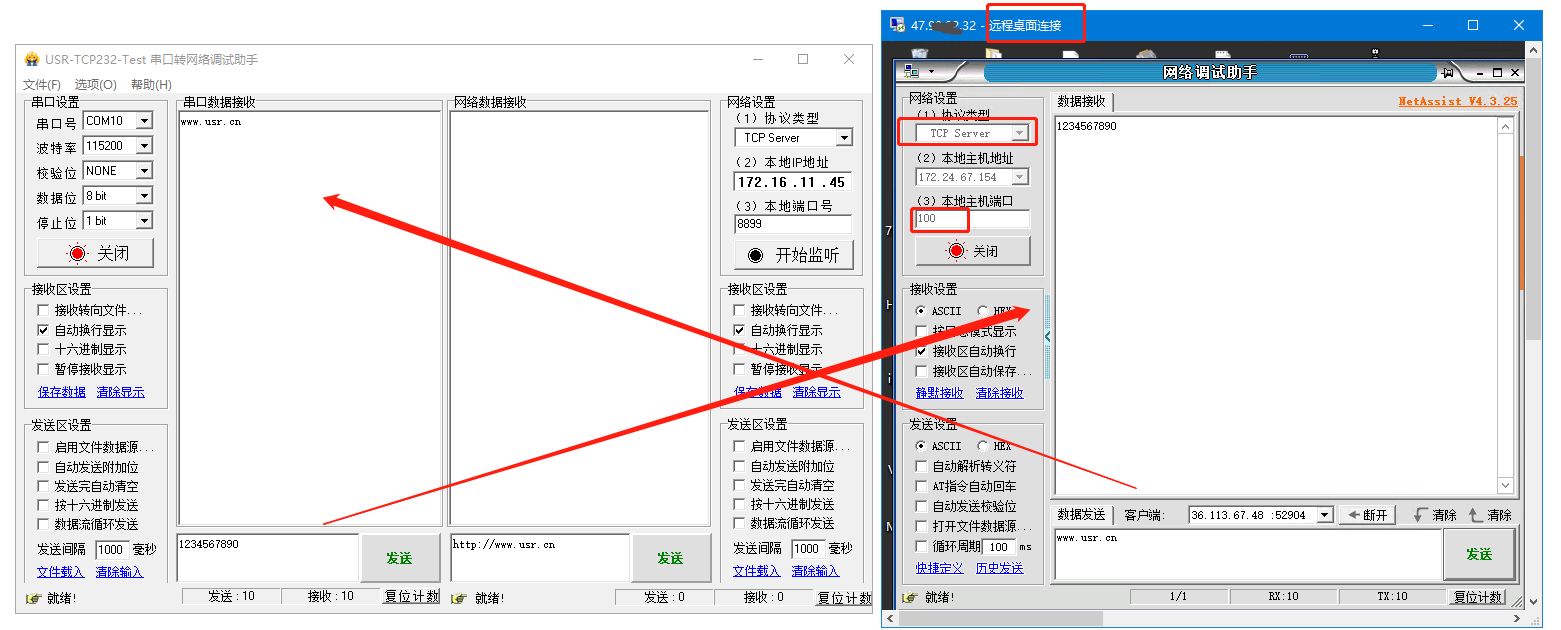

1、USR-N510-H7的485串口接USB-RS485串口線模擬485串口設備，打開串口助手COM10，串口參數和N510串口參數設置一致。

2、登陸公網服務器，打開遠程桌面連接，打開一個網絡助手，協議類型TCP server，服務器IP，本地端口100和N510一樣，點擊連接。

3、USR-N510-H7串口發送數據1234567890到遠程服務器，遠程服務器發送數據imbacareer.com.cn到串口，可以實現串口和網絡之間的數據透明傳輸，雙向通訊。

編寫人：金志方 編寫日期：2024-07-01

審核人：金志方 審核日期：2024-07-01

訂正版本：V1.0 訂正內容：初稿
