  計算機通過D2D轉發服務器與 GM3系列產品連接設備實現遠程通信

  關鍵詞：GM3系列 D2D

  方案一：使用單個GM3實現串口數據采集。

  內網串口軟件需要遠程采集遠程串口設備的數據，無需搭建公網服務器，利用USR-D2D轉發服務器轉發GM3發送的數據到計算機。進行遠程通信。

  需要：GM3(如：USR-GPRS232-730)、串口設備。

  實現：內網串口軟件連接虛擬串口軟件，采集點串口連接DTU，虛擬串口軟件和DTU均以TCP Client方式連接USR-D2D服務器即可。利用轉發服務器分配的ID號驗證雙向通信。

  該應用模式適用于用戶無法自行搭建公網服務器和公網IP的環境下，用戶采集程序的計算機必須聯網的環境下。

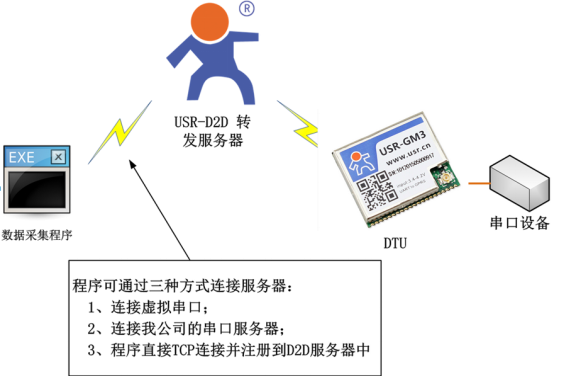

  圖示：

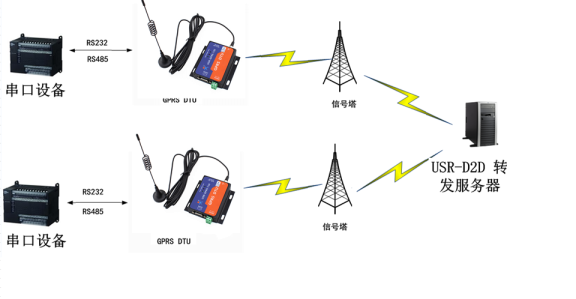

  方案二:使用兩個GPRS-DTU實現遠程數據串口傳輸

  串口軟件連接GPRS-DTU。需要遠程采集串口設備的數據，無需搭建公網服務器，用戶計算機無需連接互聯網。利用USR-D2D轉發服務器，轉發串口設備通過DTU設備傳輸?shù)臄?shù)據到另一臺DTU。實現遠程透明串口傳輸數據，無需改變用戶原有的軟件和環境，即可實現遠程通信。

  需要：兩個GPRS DTU模塊。串口設備

  實現：兩個GPRS DTU 模塊都主動去連接D2D轉發服務器，服務器將對兩個GPRS模塊 的串口數據進行轉發。從而實現串口軟件和串口設備或者 串口設備與串口設備之間的串口通信。

  D2D使用方法

  D2D服務器 ID設置方法。

  注：D2D的ID號由我們公司分配。ID號是一對。客戶需要根據ID，設置DTU。如果是兩個DTU進行透明串口傳輸。兩個ID設置必須分開設置，即一個DTU對應一個ID號。

  下面我們以ID號100和101為例子。

  注意：網絡協議必須為TCP ，目標IP：dd.usr.cn，目標端口：25565;

  方案一實現設置方法

  我們以ID 100和101為測試ID。

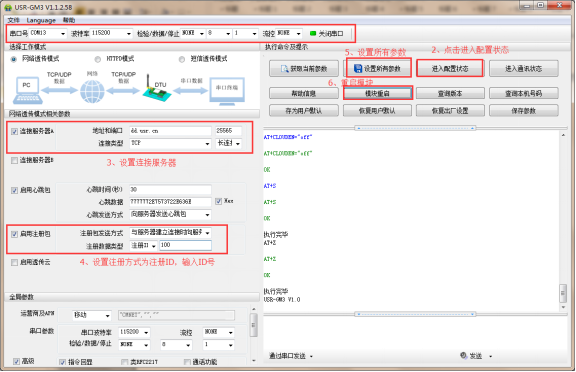

  1：GPRS-DTU設置軟件設置連接D2D服務器和注冊ID的方法。

  設置GPRS-DTU模塊的目標地址為dd.usr.cn.端口為25565.點擊D2D轉發服務，輸入ID號。

  GPRS模塊默認波特率為115200. 設備波特率要和串口設備設備波特率統一。GPRS-DTU連接串口設備。

  2：VCOM 虛擬串口設置方法。

  VCOM需要版本為V3.3或更高，可到我公司官網下載最新版本：

  http://imbacareer.com.cn/Download/31.html

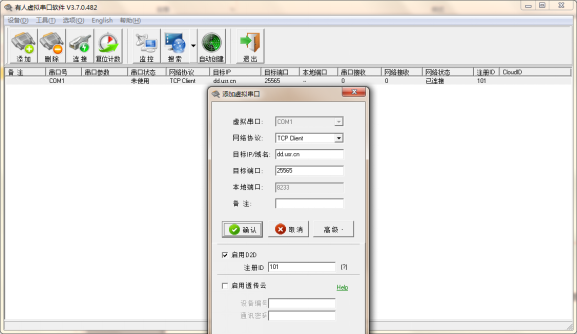

  打開設置軟件“添加”選擇虛擬的串口號。網絡協議是TCP Client ，目標地址是dd.usr.cn.目標端口是25565.

  點擊“高級 ”

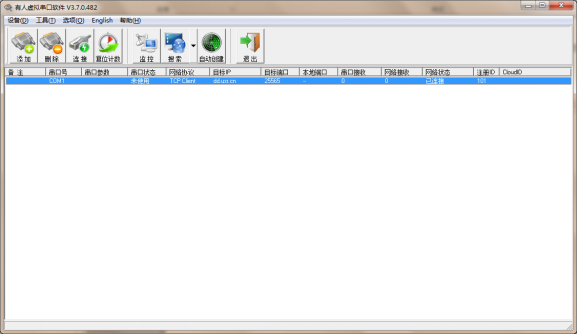

  點擊“確認” 網絡狀態顯示已連接 注冊ID顯示101。

  虛擬com口為com1.

  3.通信連接形式

  GPRS模塊連接電腦串口和串口軟件連接虛擬串口通信例程

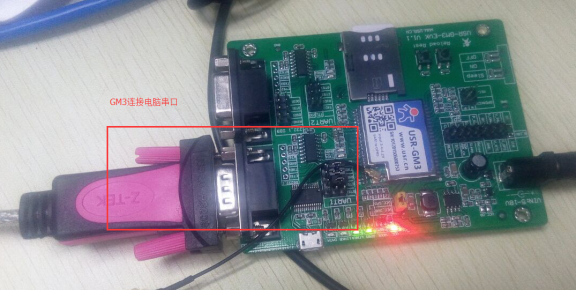

  GPRS模塊連接電腦的串口。該串口為com13

  打開串口調試助手USR-TCP232-TEST軟件

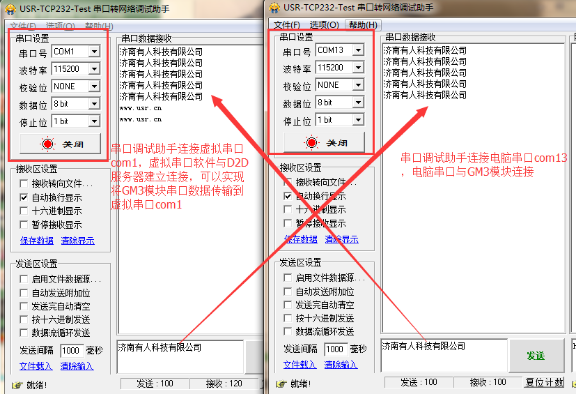

  打開串口調試助手軟件，打開兩個窗口界面：一個窗口連接虛擬串口com1.另一個窗口連接電腦串口com13。

  方案二實現設置方法：

  串口軟件連接GM3。需要遠程采集串口設備的數據，無需搭建公網服務器，用戶計算機無需連接互聯網。利用USR-D2D轉發服務器，轉發串口設備通過DTU設備傳輸?shù)臄?shù)據到另一臺DTU。實現遠程透明串口傳輸數據，無需改變用戶原有的軟件和環境，即可實現遠程通信。

  該方案需要利用兩個GM3進行串口數據傳輸，

  1: 設置串口設備連接GM3設備的ID為100

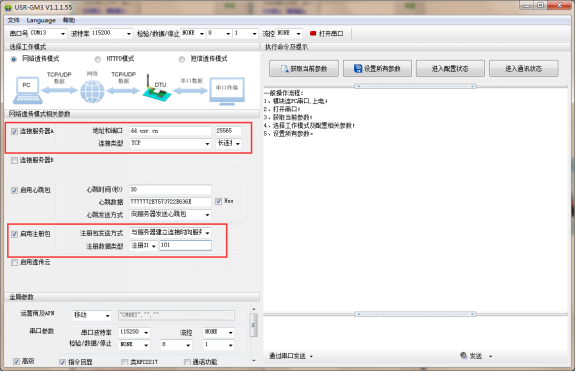

  2：設置電腦串口連接GM3模塊的ID為101.

  3：連接形式

  3.1：電腦兩個串口線，連接兩臺GPRS-DTU模塊，兩個模塊串口直接串口數據透傳。

  第一個GM3模塊連接電腦的串口。該串口為com13

  第二個GM3模塊連接電腦的串口。該串口為com7

  3.2打開串口調試助手USR-TCP232-TEST軟件

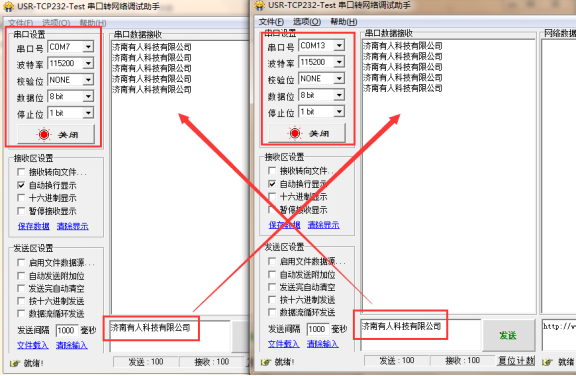

  打開串口調試助手軟件，打開兩個窗口界面：一個窗口連接電腦串口com13.另一個窗口連接電腦串口com7。Com13發送的數據com7可以接收。Com7發送的數據com13可以接收。

  中間經過D2D轉發服務器實現兩個模塊直接的數據交互
