USR-W610連接有人云（V6）采集645-97電表數據示例

一、資料下載

USR-W610 軟件設計手冊下載鏈接：http://imbacareer.com.cn/Download/577.html

USR-W610 規格書官網下載鏈接：http://imbacareer.com.cn/Download/578.html

USR-W610 說明書下載鏈接：http://imbacareer.com.cn/Download/1152.html

USR-W610 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/707.html

二、硬件連接

1、所需物品

USR-W610 產品 1臺

12V電源適配器 1個

645-97協議電表 1個

筆記本電腦 1臺

聯外網的路由器 1個

2、硬件連接

USR-W610 的485串口接645-97電表的485串口，A接A，B接B，USR-W610產品需要修改串口參數，和電表的串口參數保持一致。然后USR-W610產品接12V電源適配器上電。

3、645-97電表

本案例，是接下面的電表實際測試。

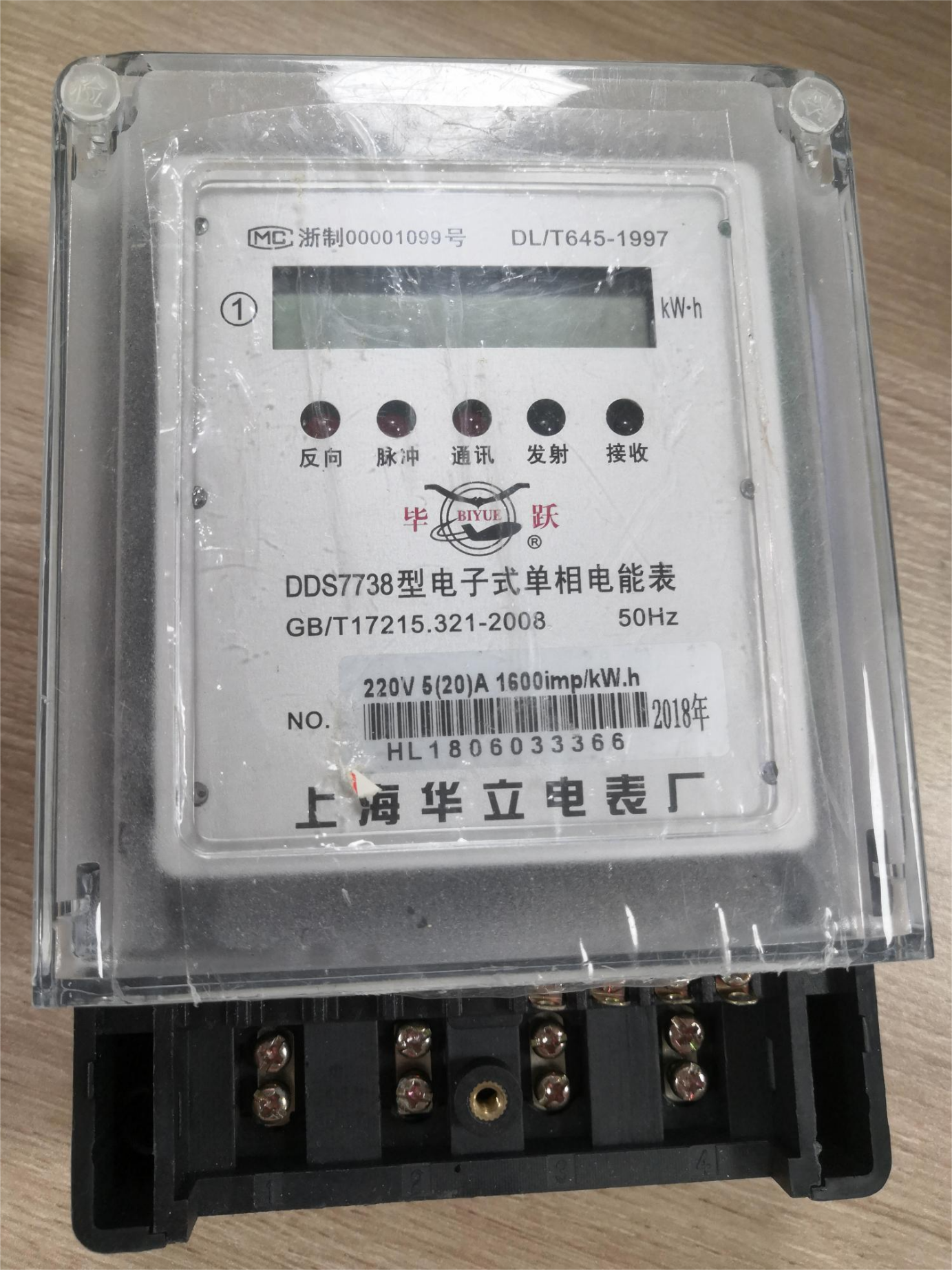

海華立電表廠，DDS7738型電子式單相電能表 1個

表號：1806033366

單相220V輸入電源線 1根

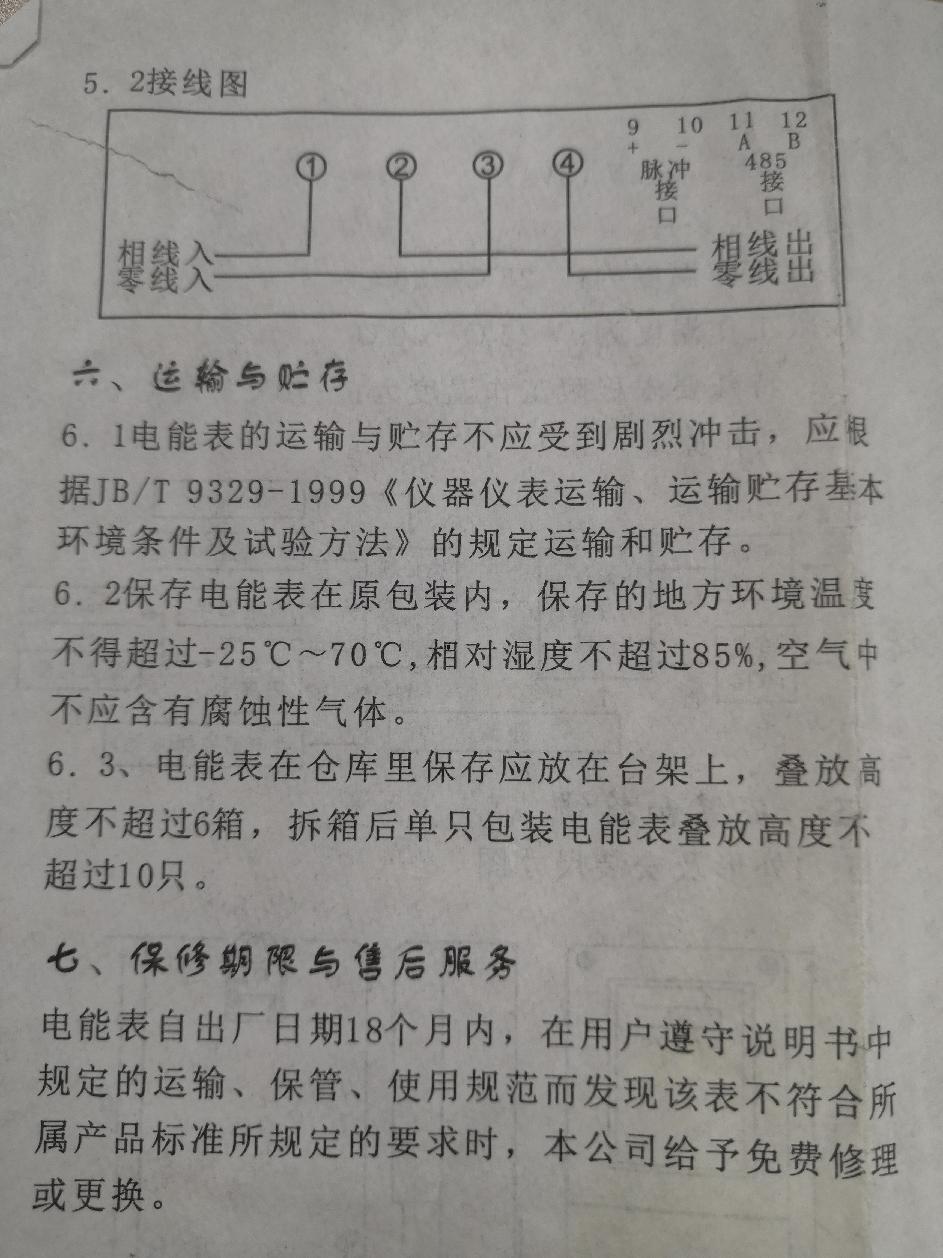

電能表使用220V交流供電（相線入和零線入），電能表輸出接220V插排（相線出和零線出），給其他設備提供電源。

備注：注意電能表接線，要按照電能表使用說明書去接線，接線要正確，接線之前，找其他人確定接線無誤，再上電。

三、有人云設置

1、登陸有人云賬號

2、添加網關

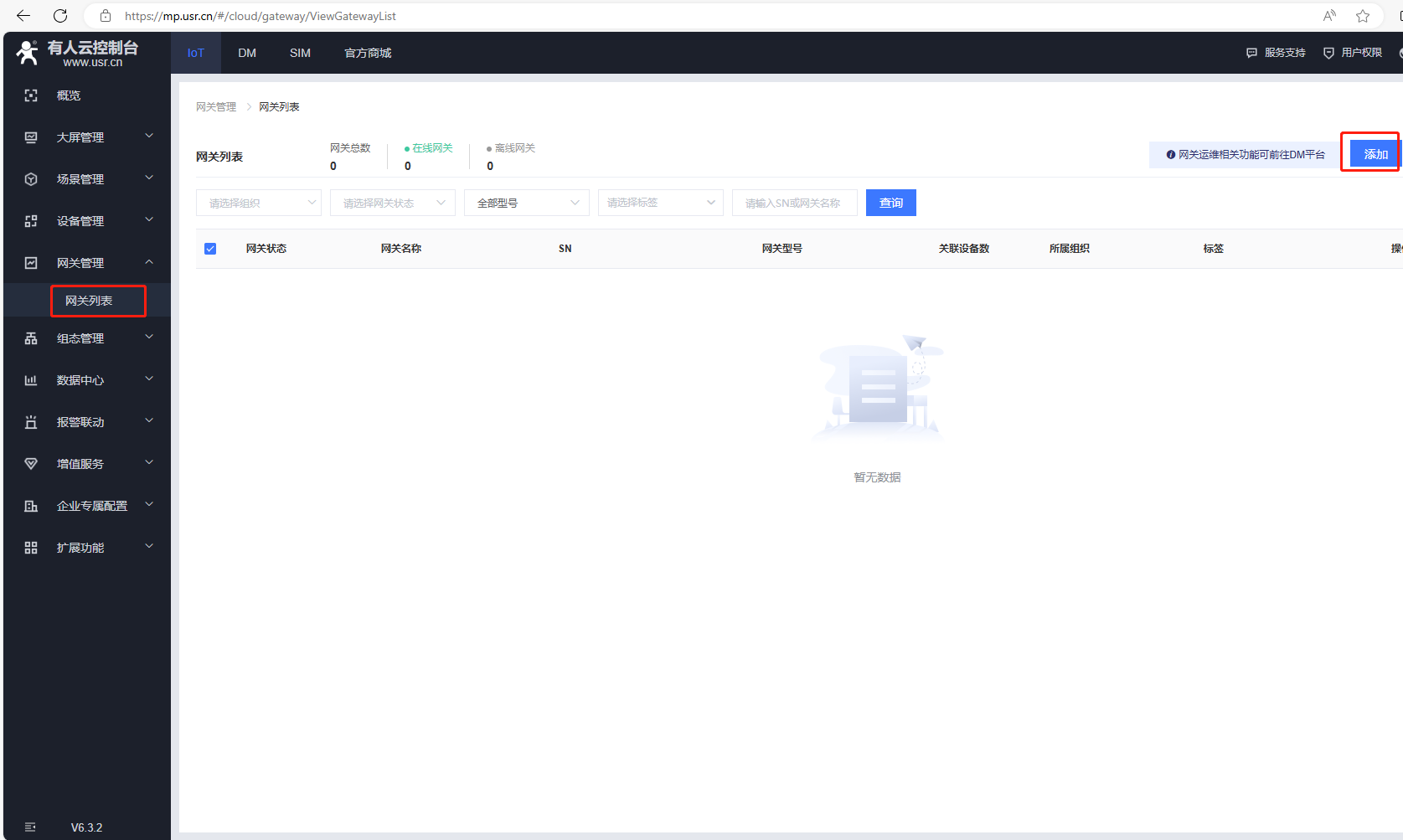

（1）打開有人云的網關列表，點擊添加。

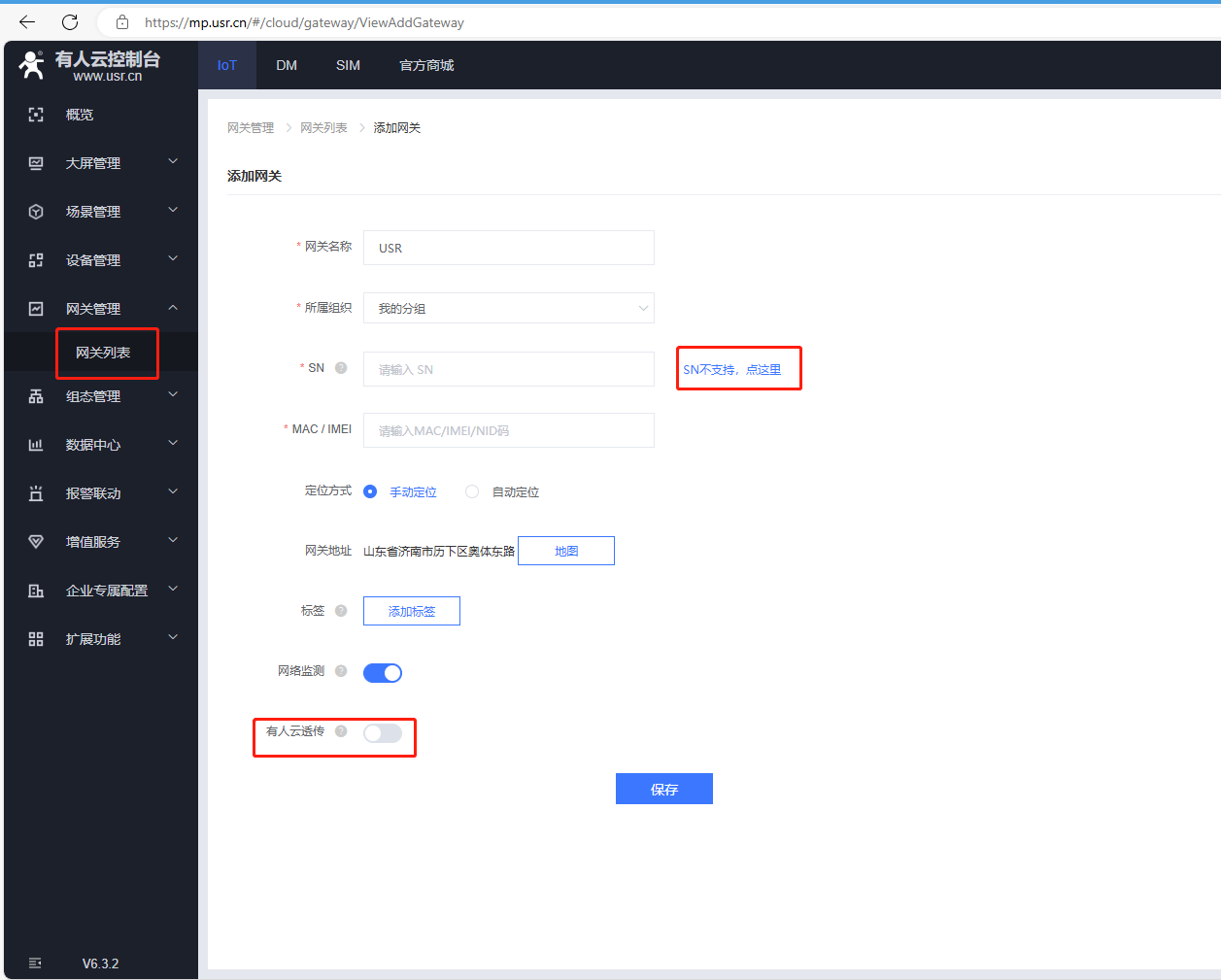

（2）USR-W610產品添加有人云，點擊SN不支持點這里，有人云透傳功能需要關閉，點擊保存。

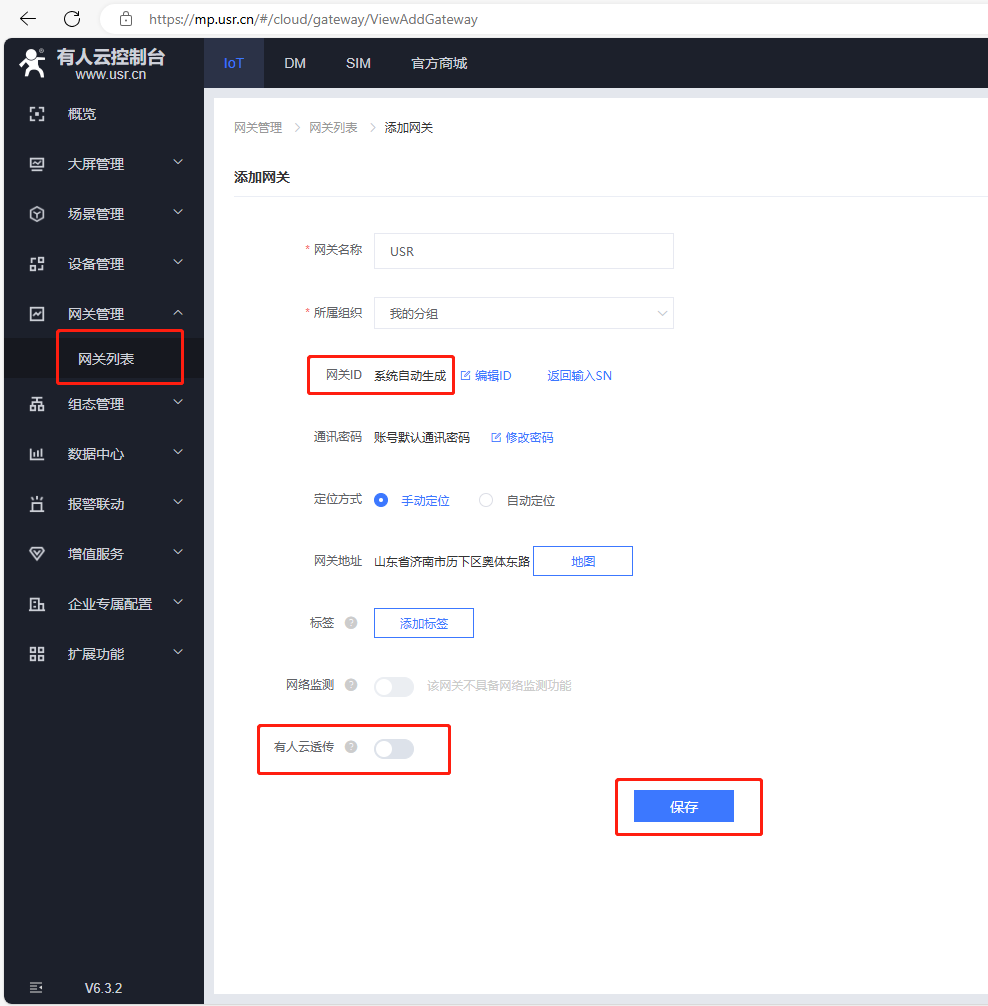

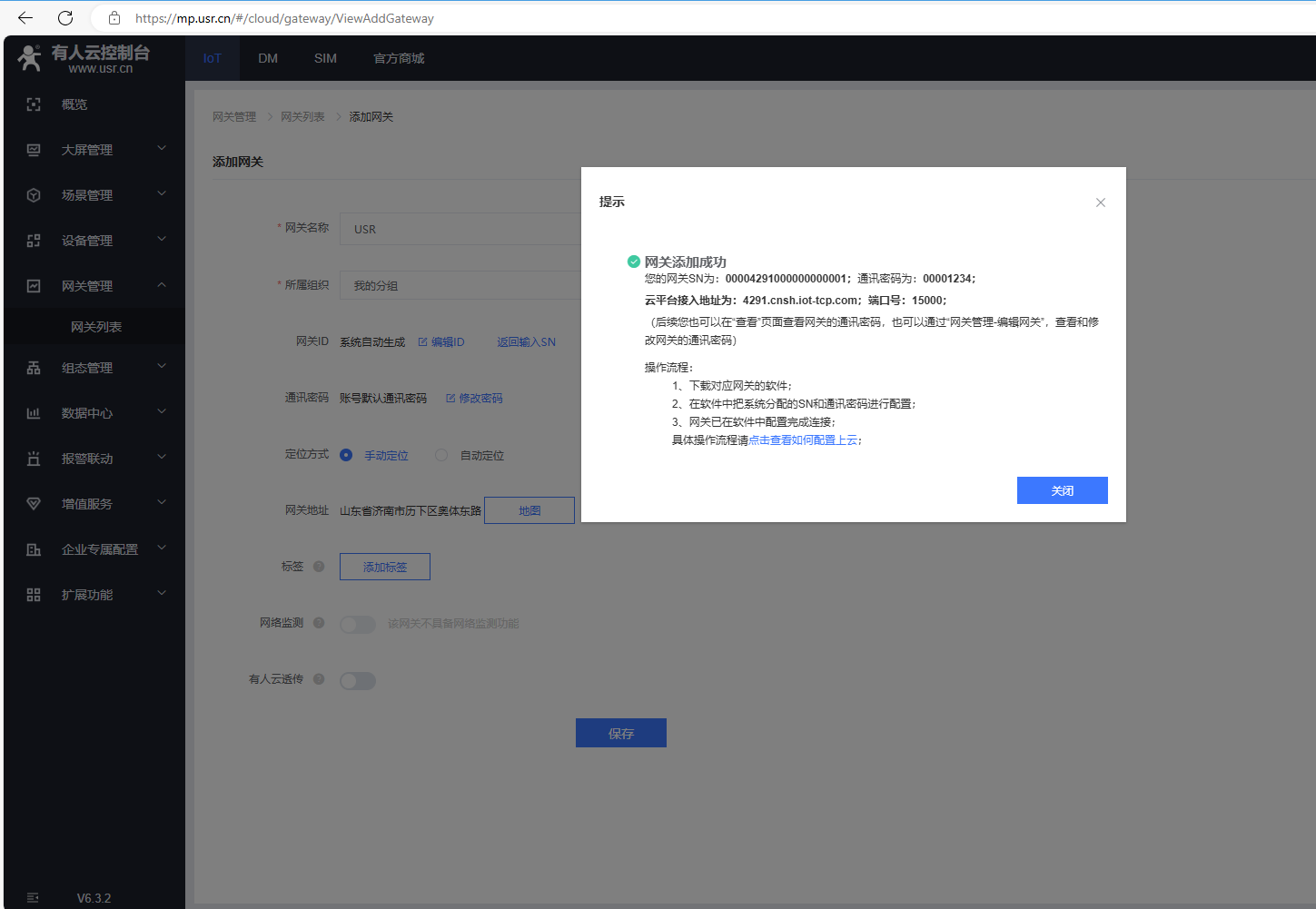

網關添加成功
您的網關SN為： 00004291000000000001； 通訊密碼為： 00001234；
云平臺接入地址為： 4291.cnsh.iot-tcp.com； 端口號： 15000；
下載對應網關的軟件，在軟件中把系統分配的SN和通訊密碼進行配置。

3、添加設備

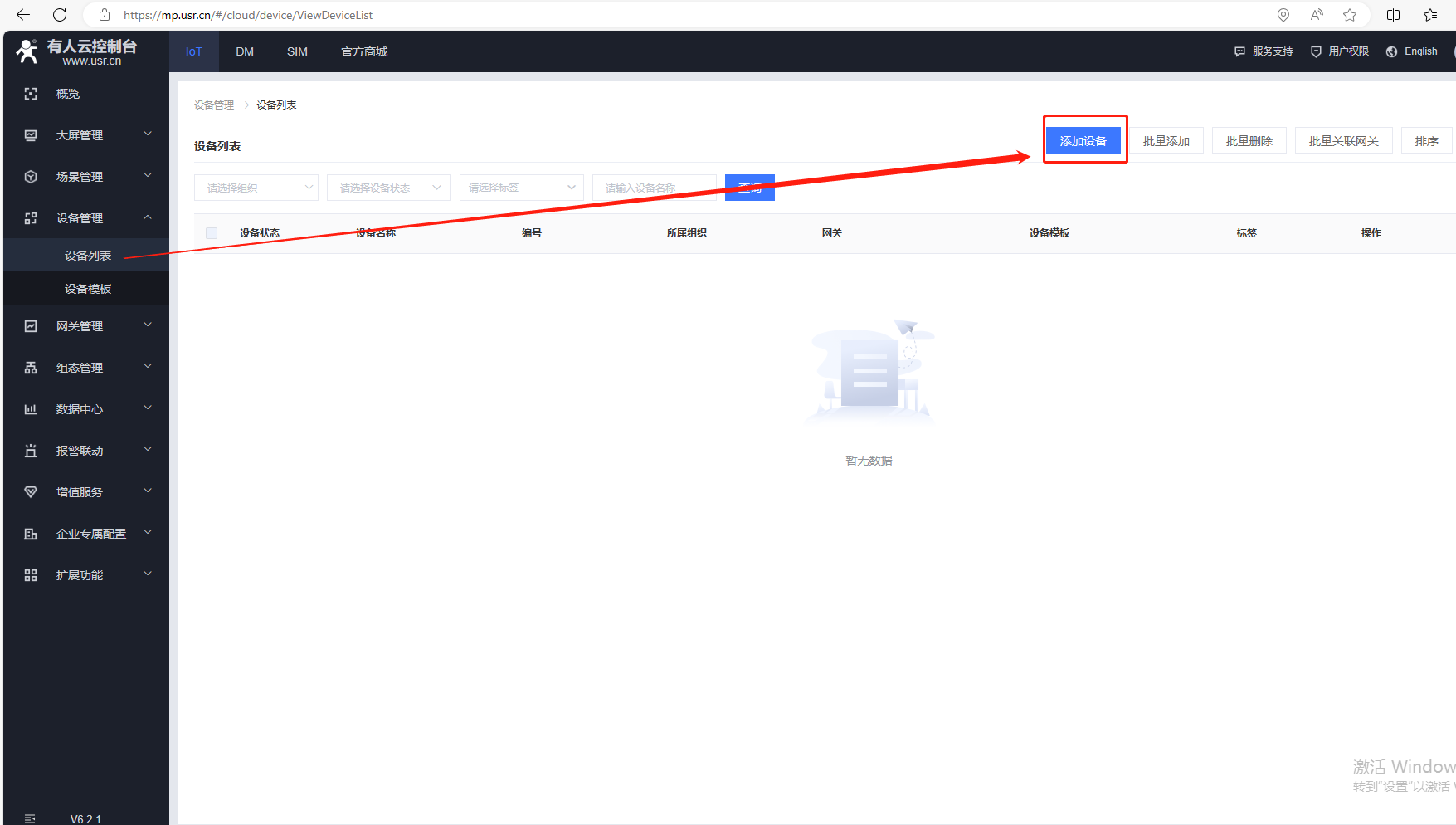

設備列表，點擊添加設備。

4、添加模板

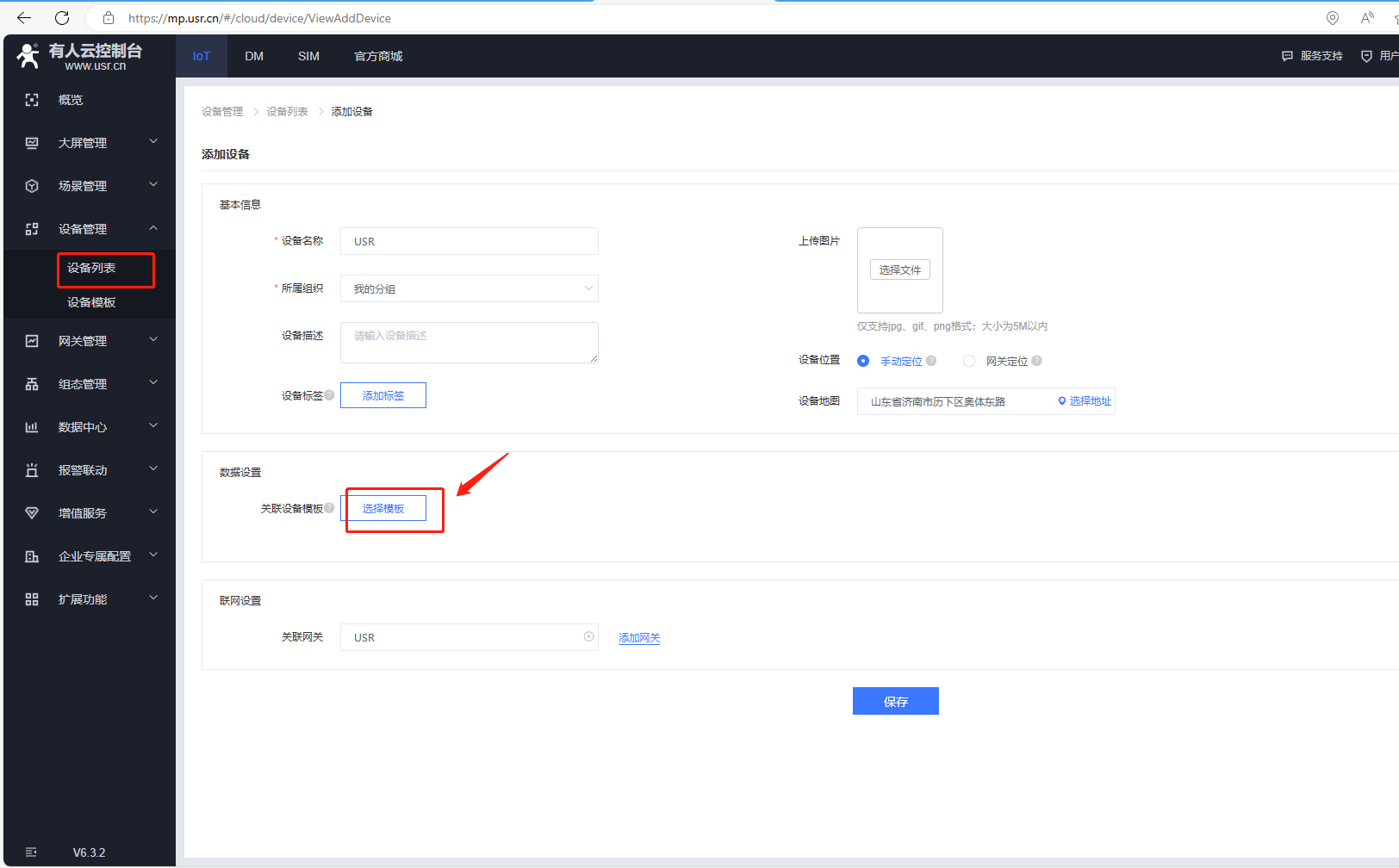

（1）點擊選擇模板

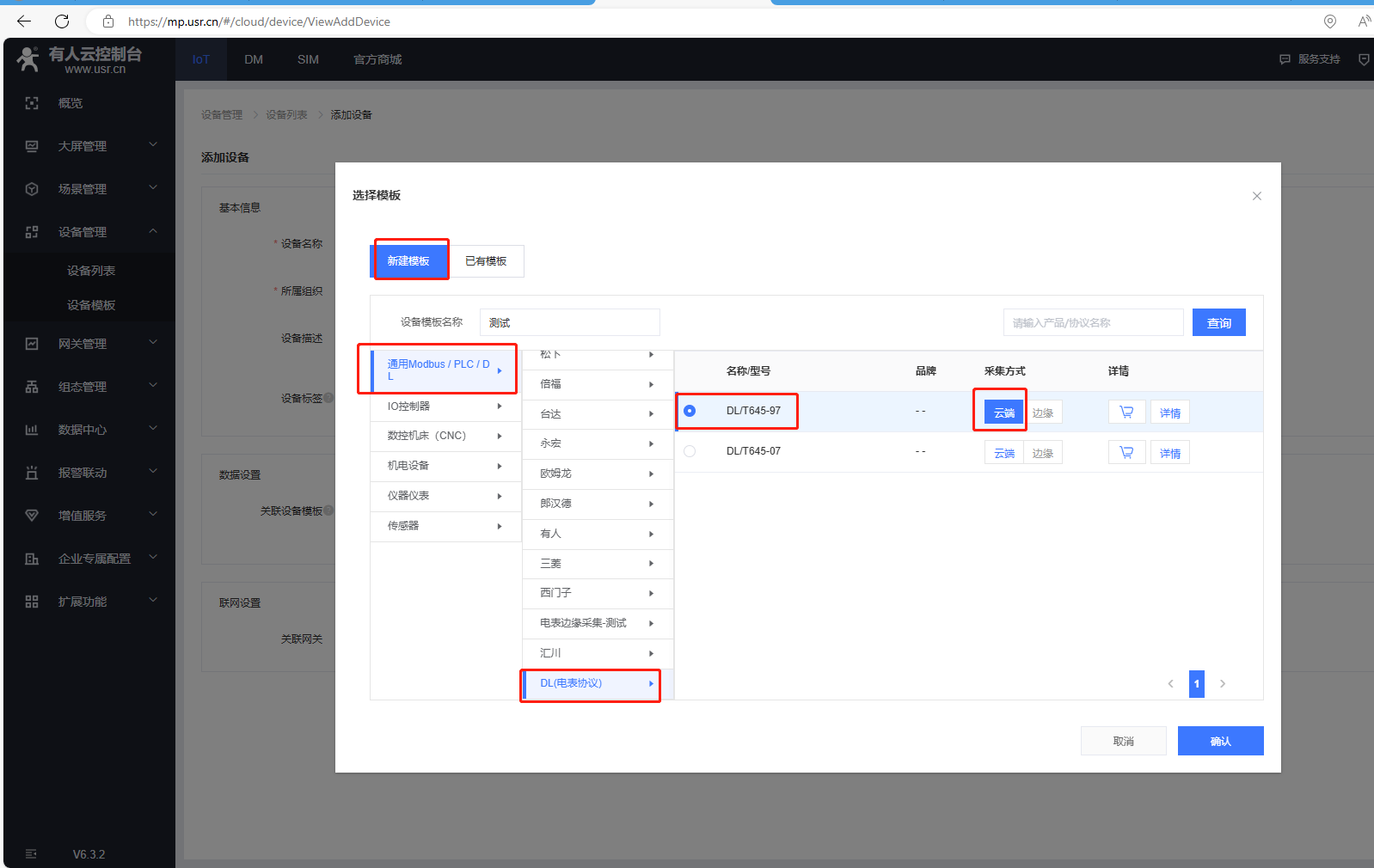

（2）點擊選擇模板，選擇新建模板，輸入設備模板名稱，通用Modbus/PLC/DL，選擇DL（電表協議），型號選擇DL/T645-97，采集方式云端，最后確認。

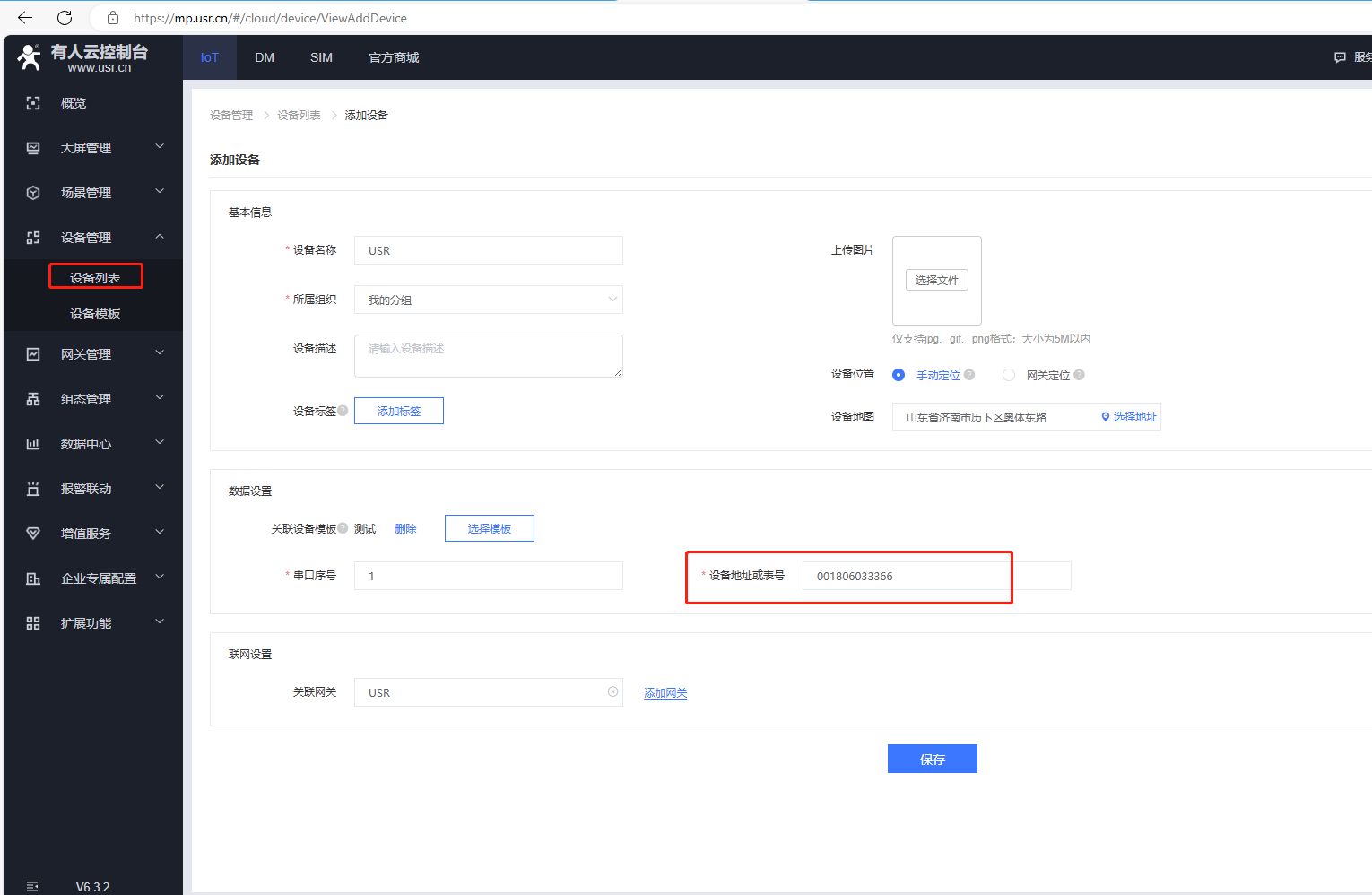

（3）數據設置，串口序號保持默認1，設備地址或表號填001806033366，點擊保存。

設備號填電能表號1806033366，不足12位，前面補0，001806033366。

6、添加變量

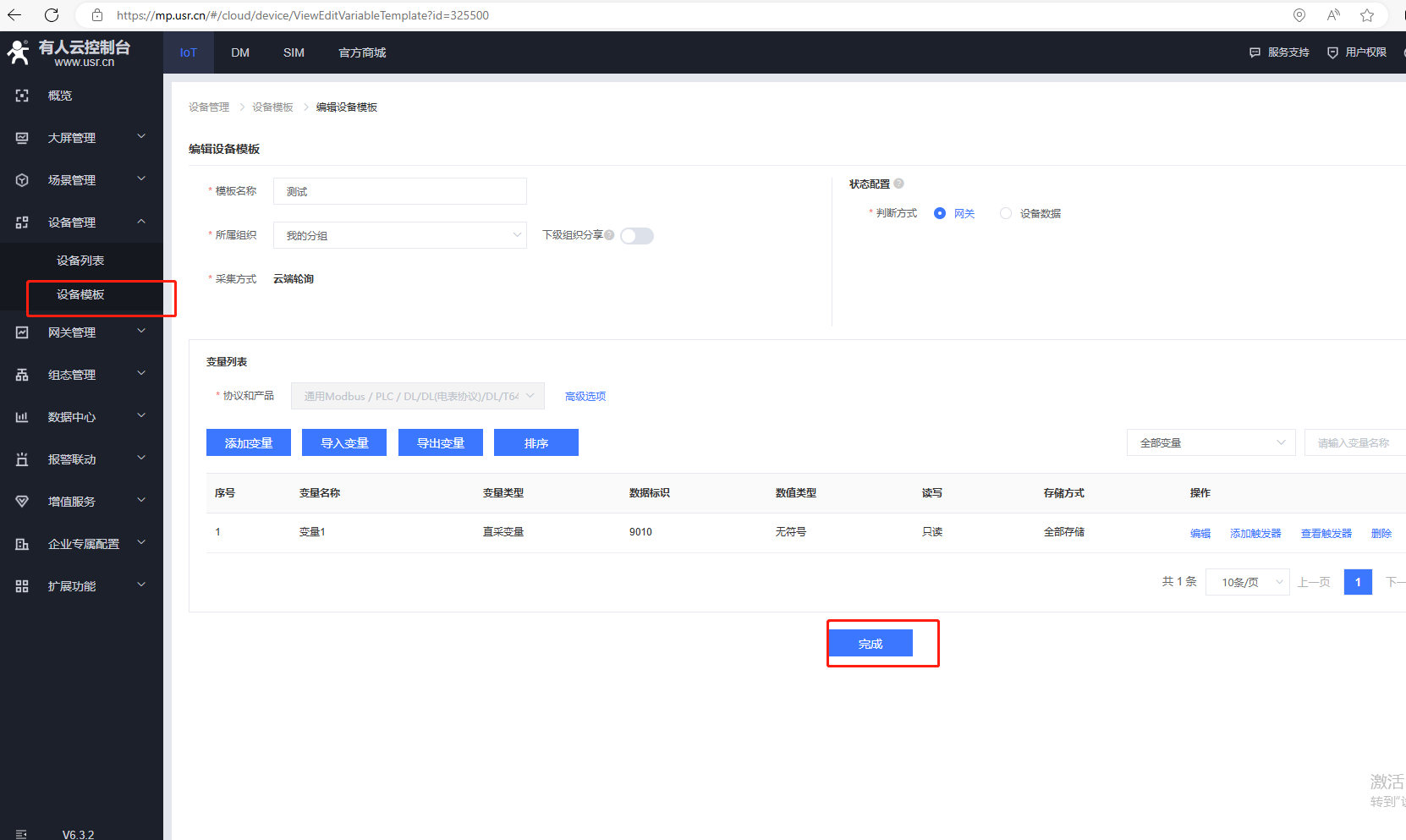

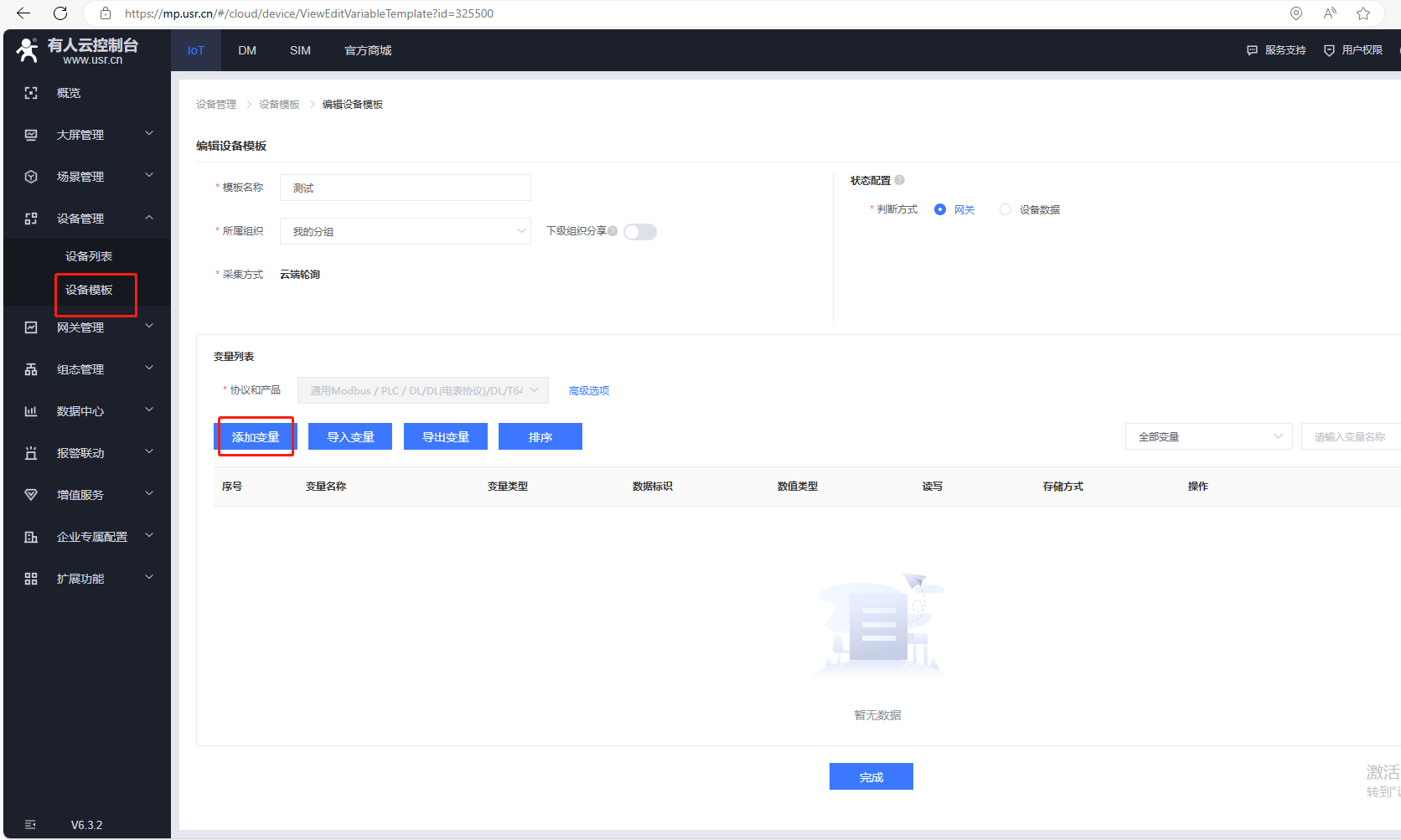

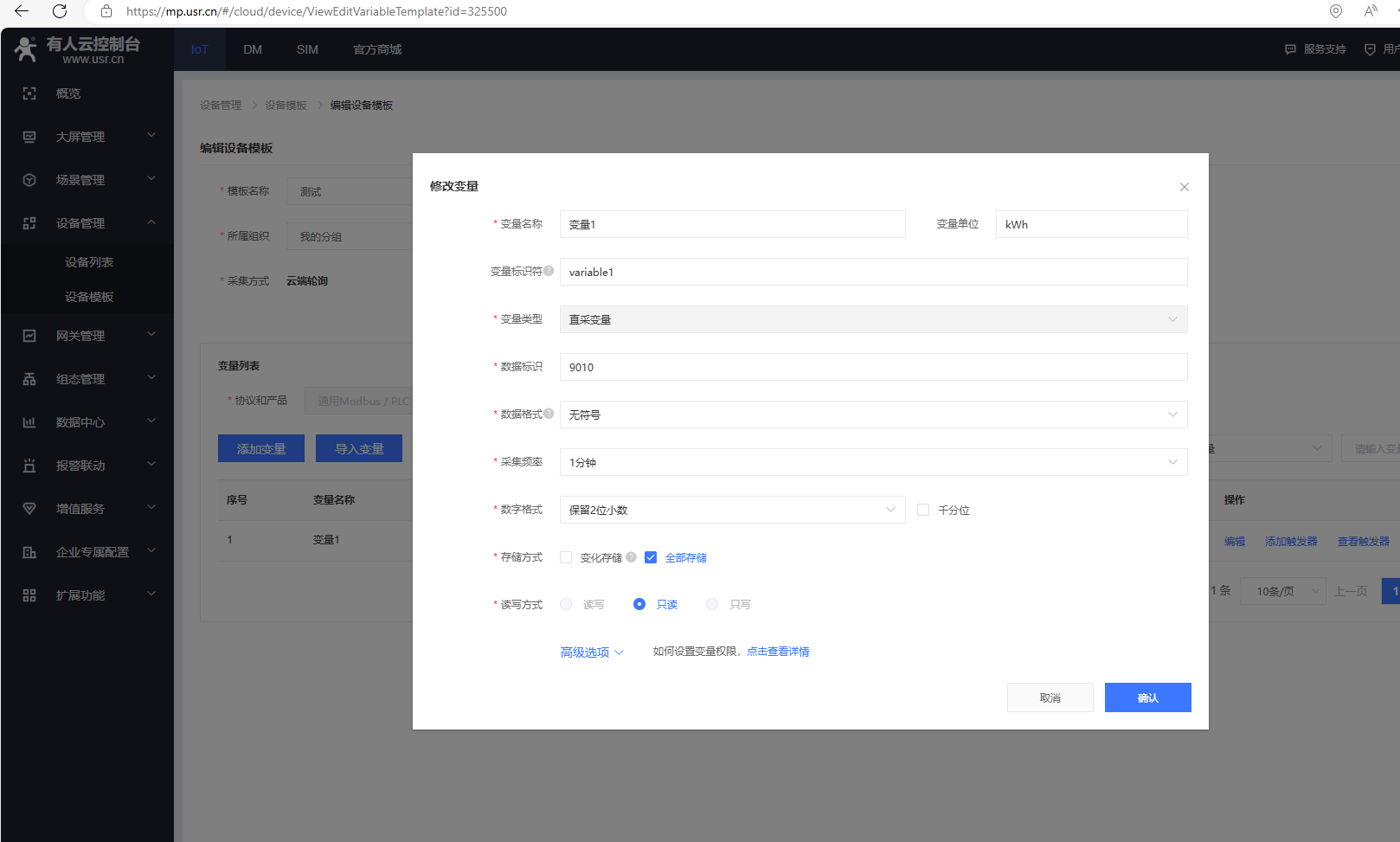

（1）點擊設備模板，點擊編輯，點擊添加變量。

變量名稱，變量1。

單位kWh。

變量類型直采變量。

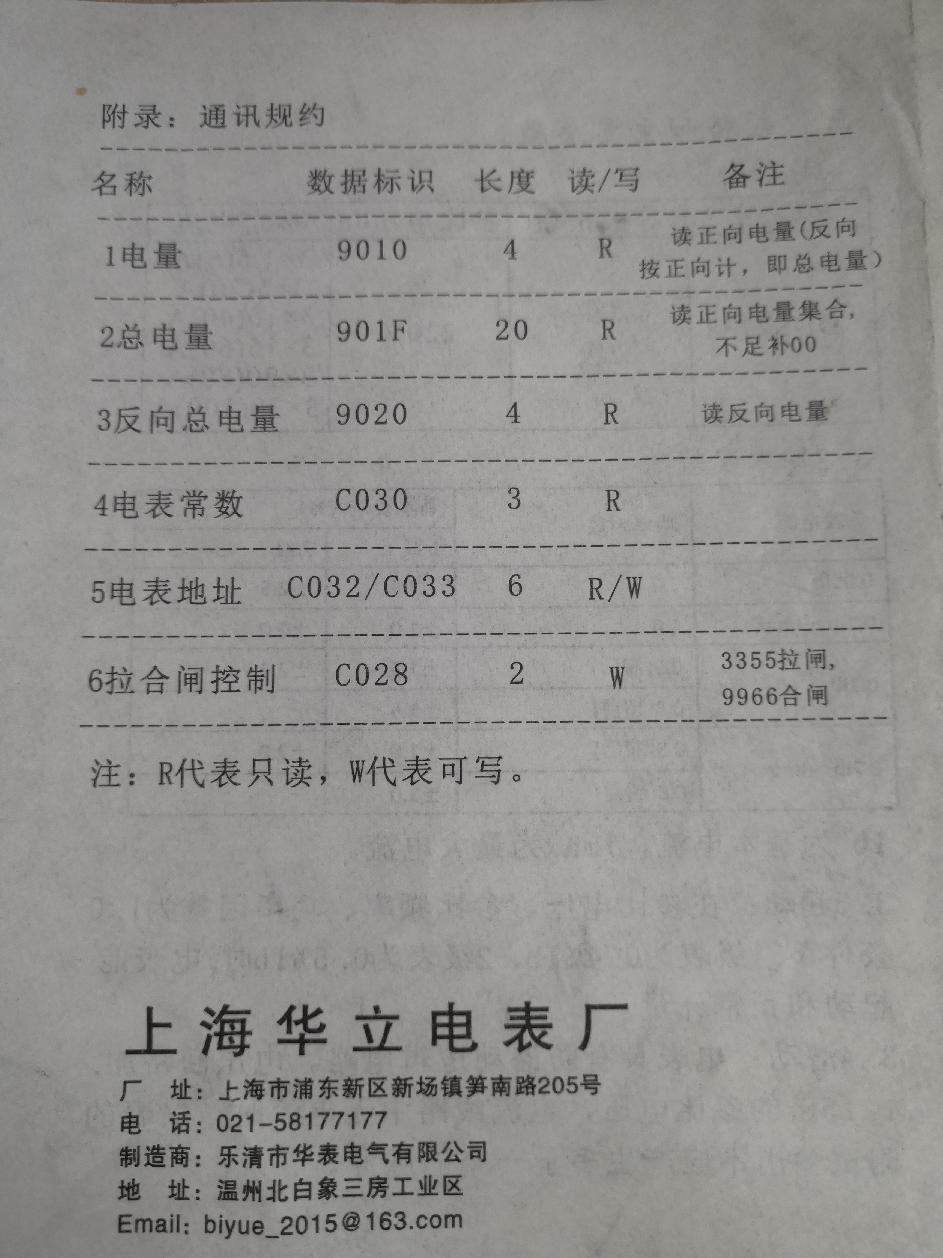

數據標識：9010。

采集頻率1分鐘，數據格式保留2位小數。

存儲方式全部存儲，讀寫方式只讀。

點擊確認。

四、USR-W610參數設置

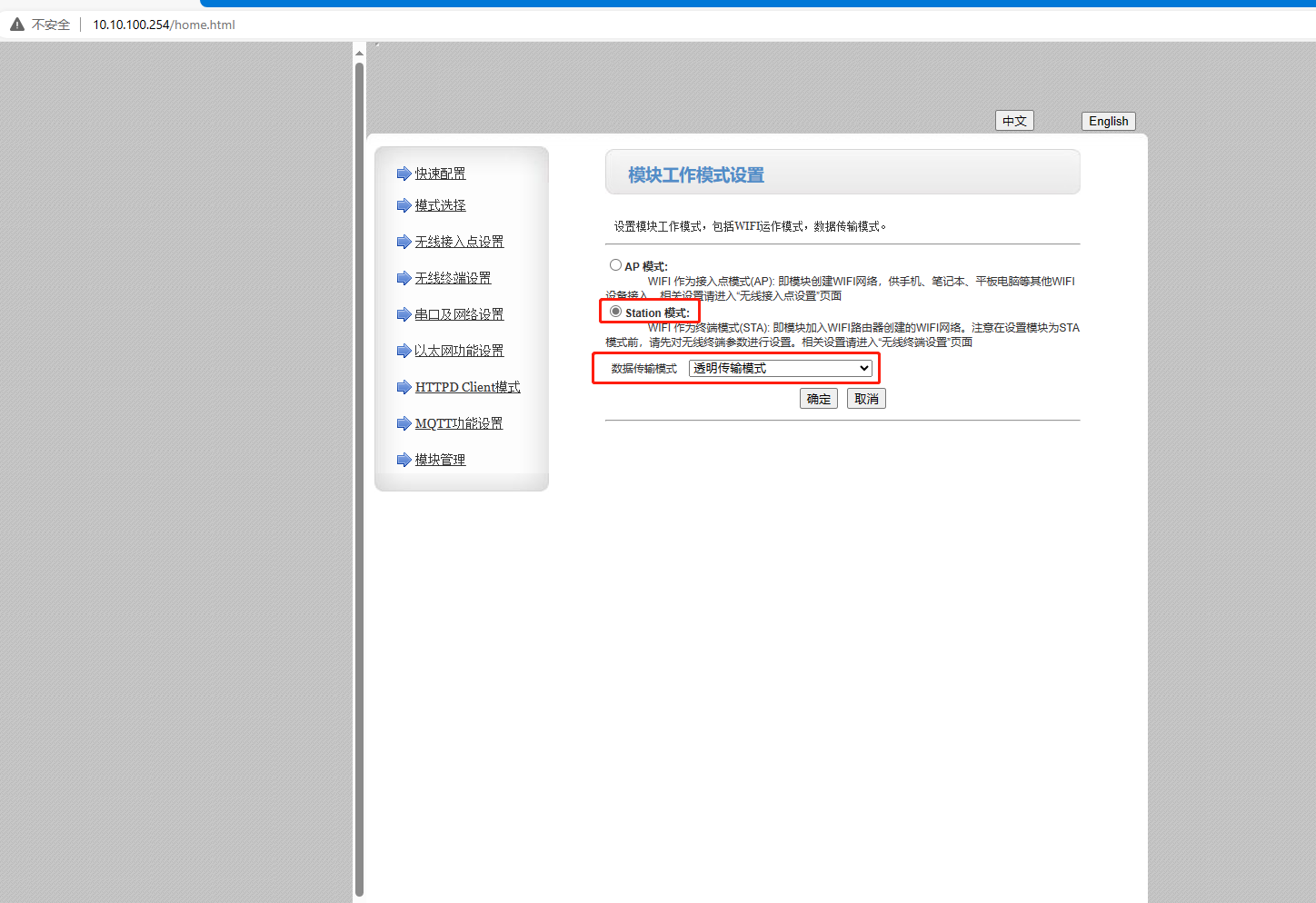

1、配置工作模式

電腦連接W610的WiFi，瀏覽器輸入10.10.100.254登陸W610網頁，將工作模式設置STA，透明傳輸模式，點擊確定。

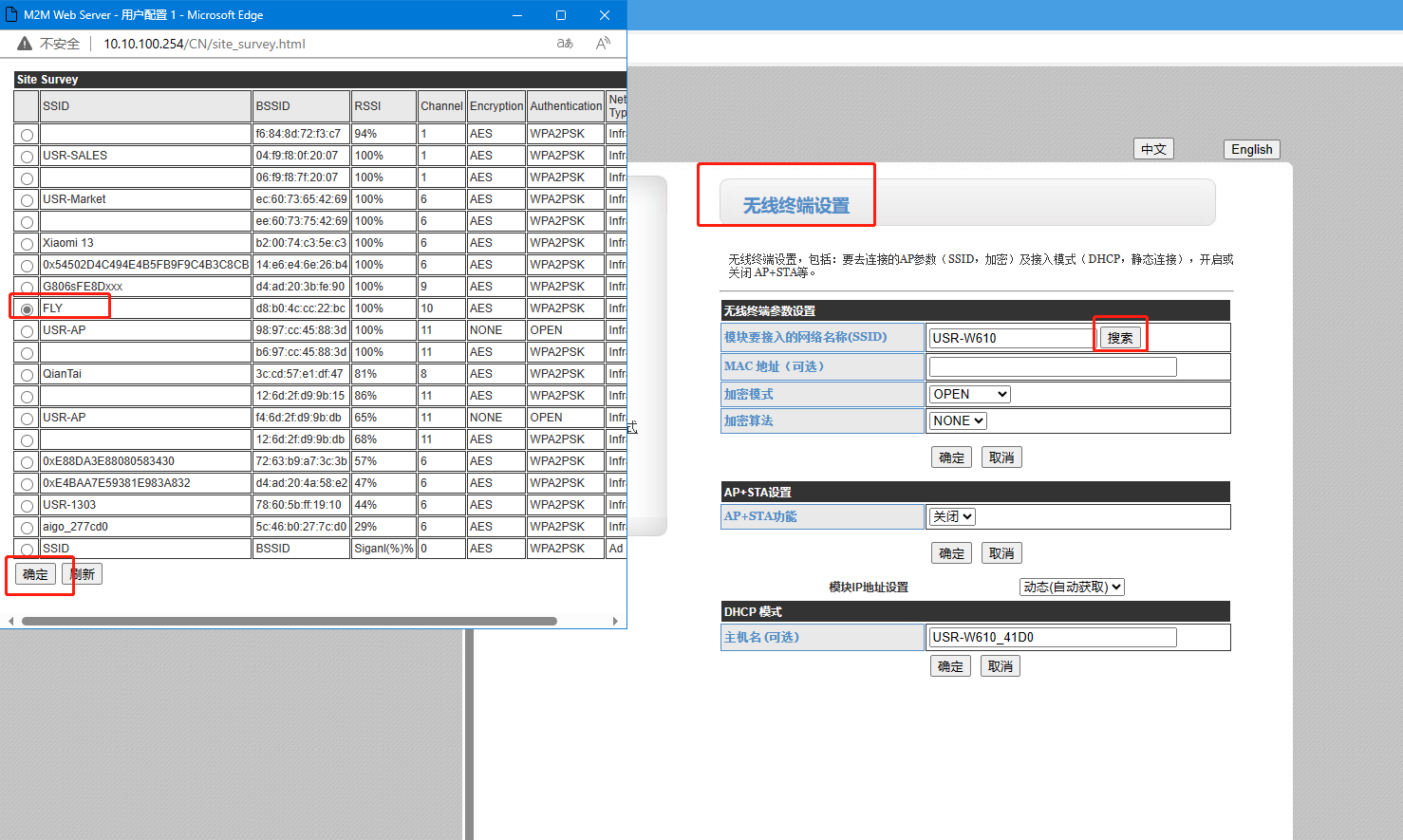

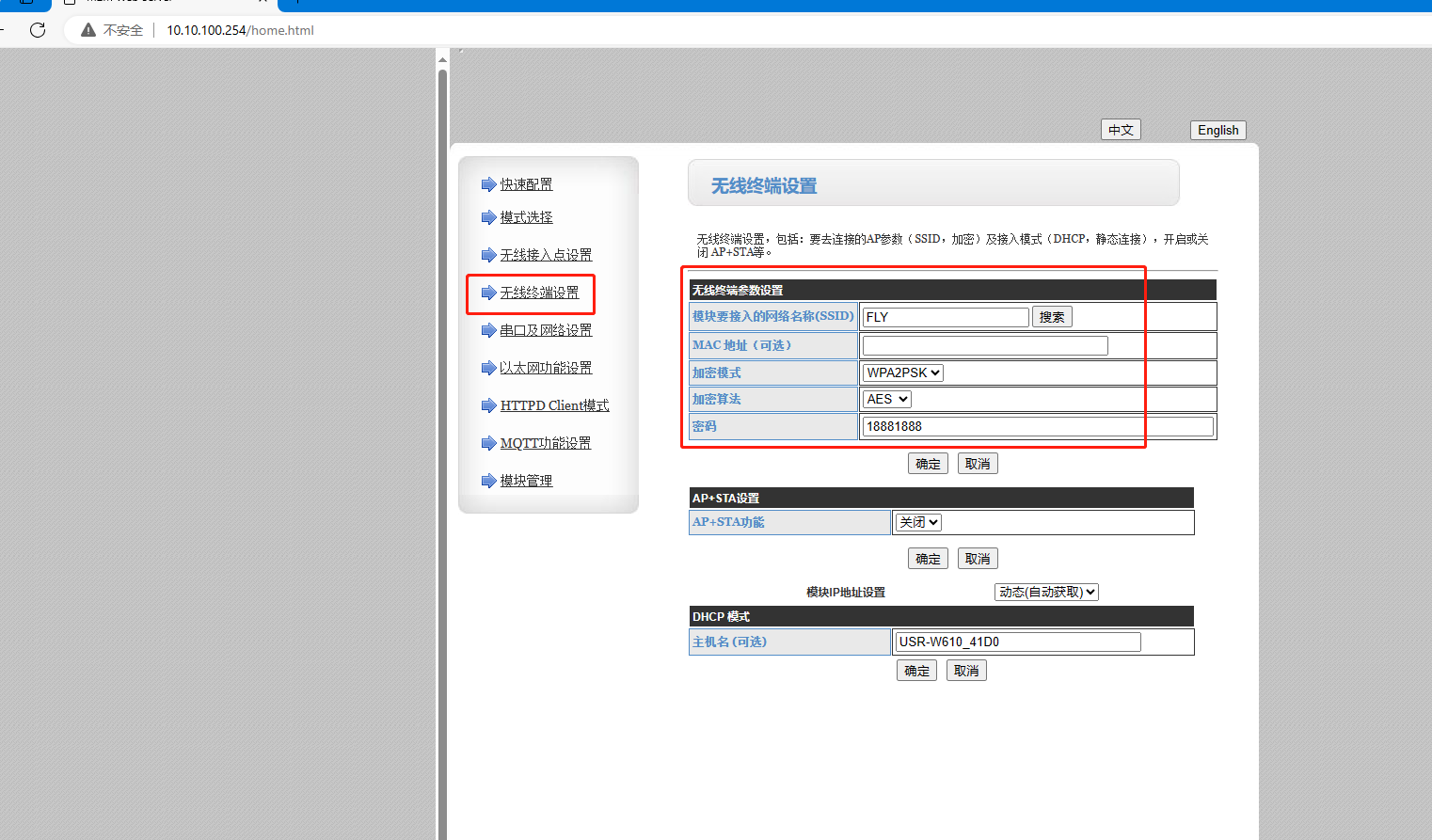

2、配置無線終端參數

設置無線終端連接可以上外網的路由器參數，點擊確定。

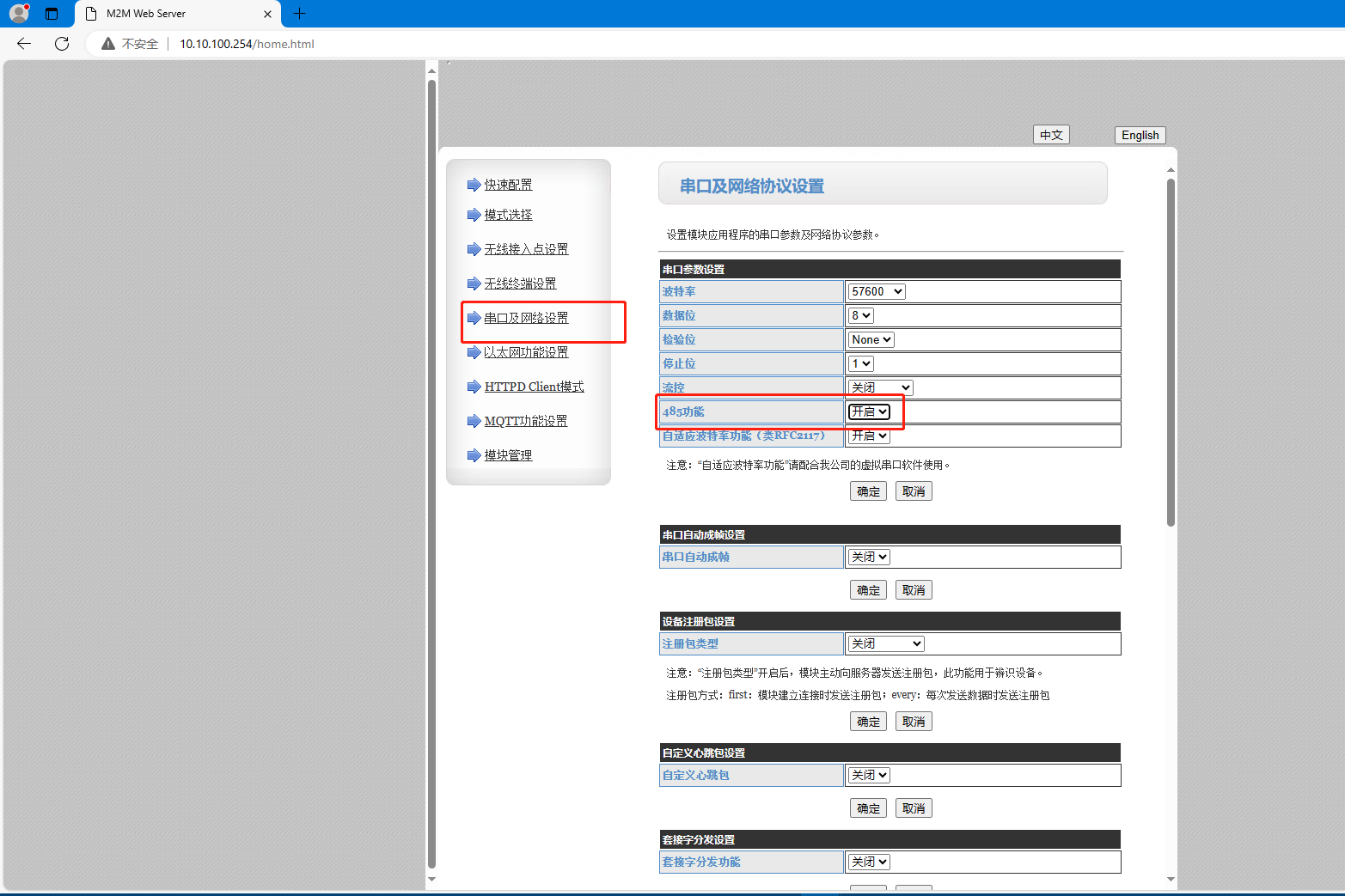

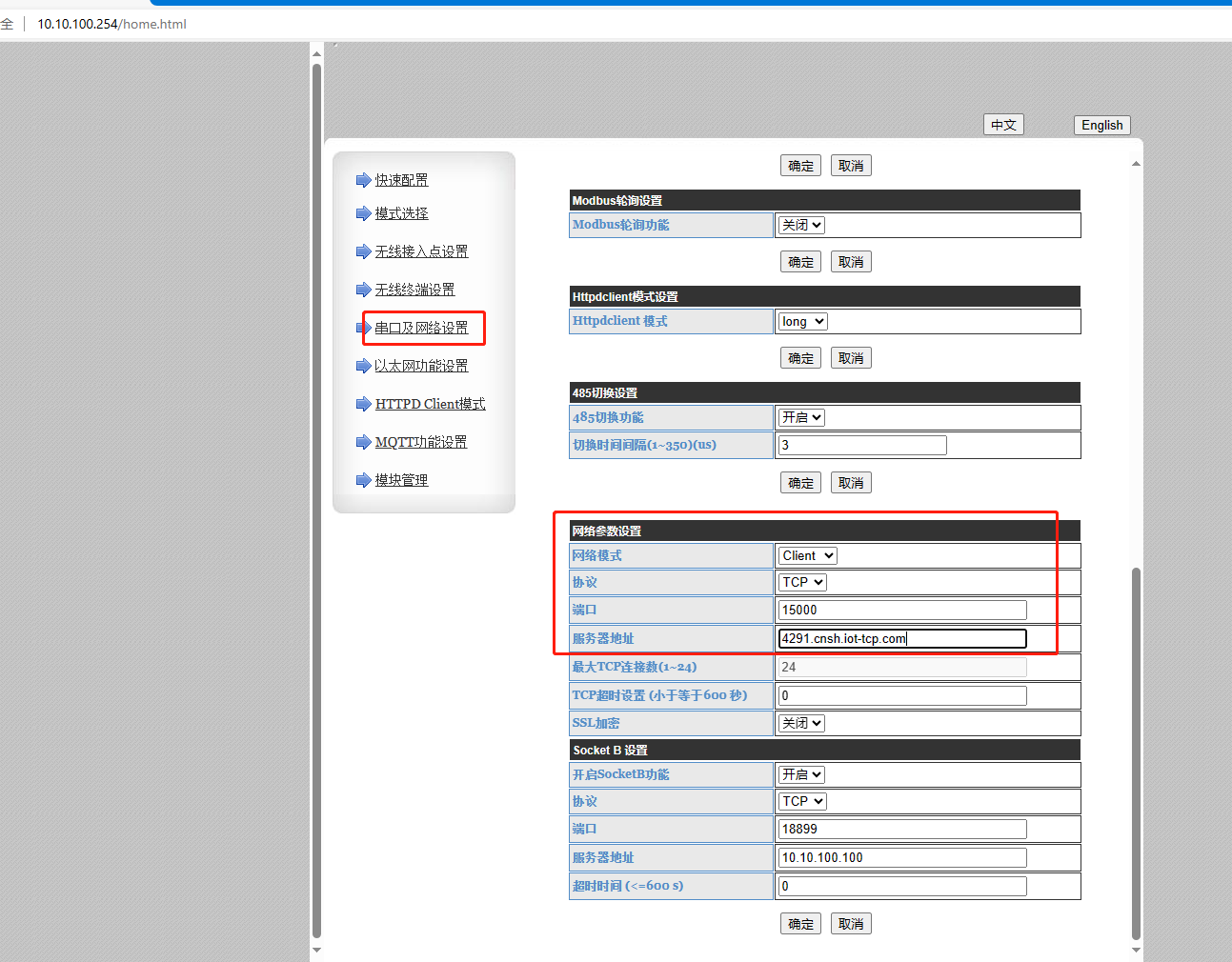

3、設置串口及網絡參數

串口參數保持默認，波特率、數據位、停止位、校驗位，實際測試和所接串口設備串口參數保持一致。

開啟485功能，點擊確定

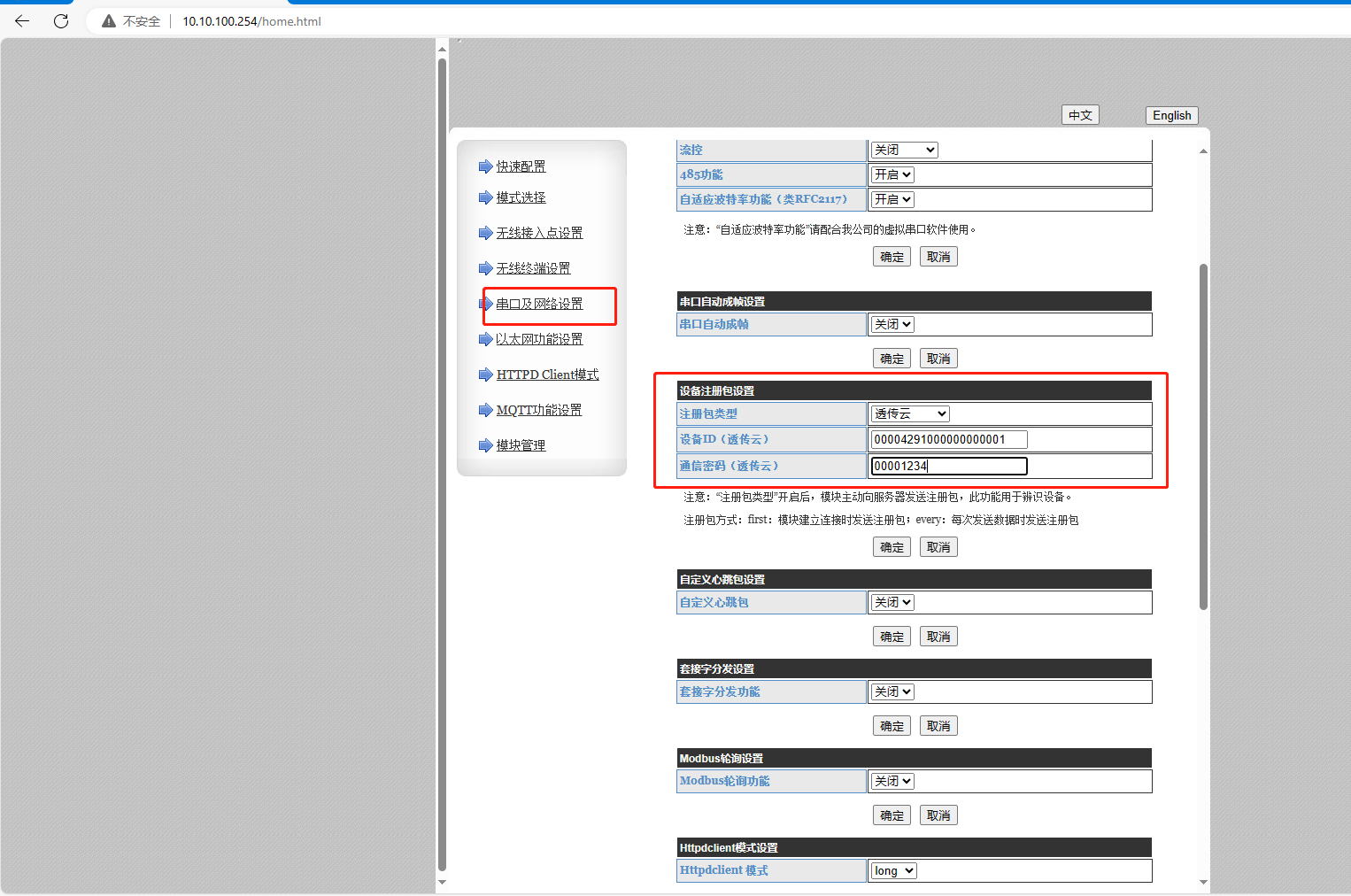

開啟注冊包功能

注冊包類型：透傳云

設備ID：00004291000000000001； 通信密碼為： 00001234，點擊確定

工作方式：TCP client

遠程服務器地址：4291.cnsh.iot-tcp.com 遠程端口：15000，點擊確定

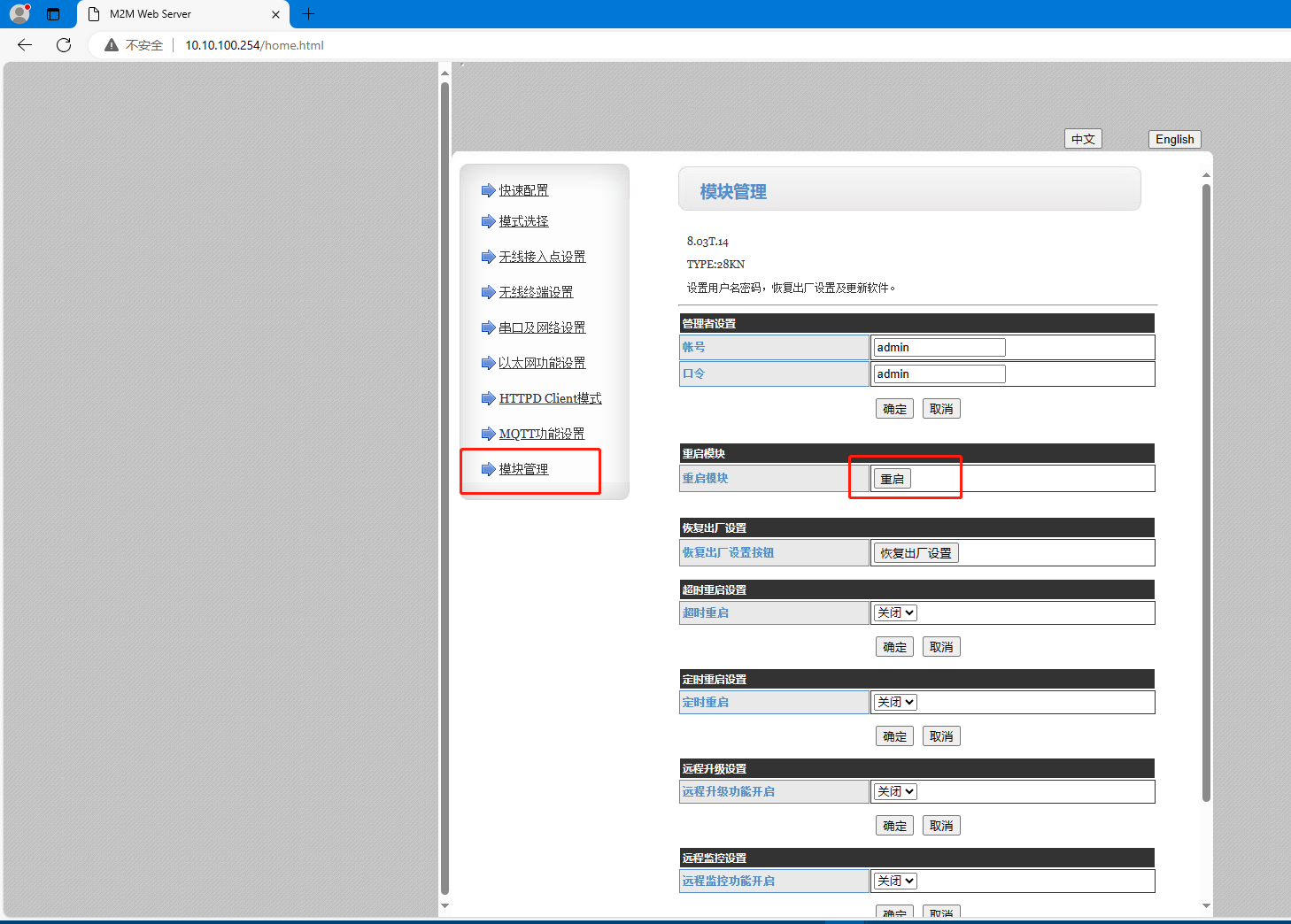

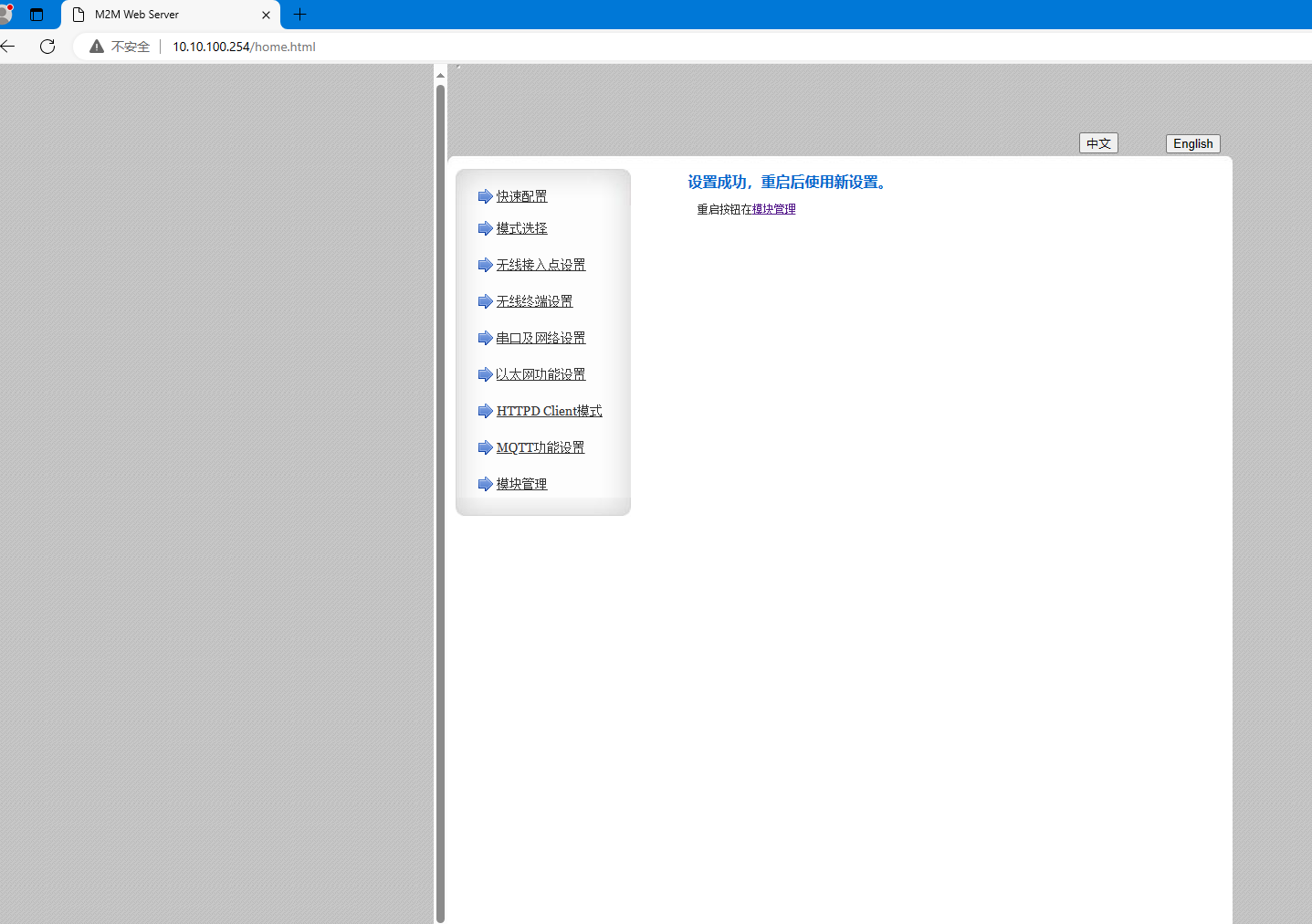

4、點擊重啟

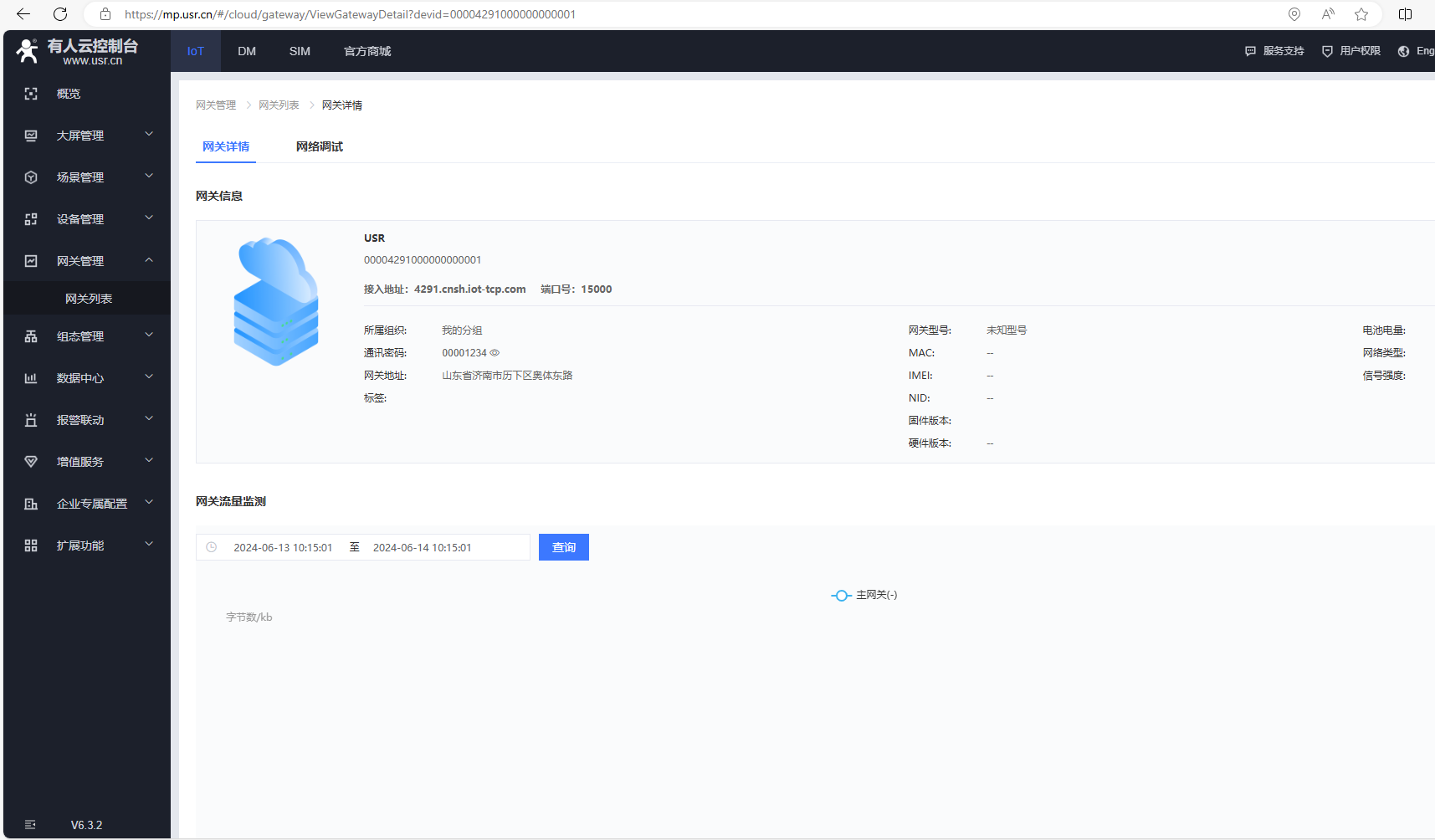

5、有人云設備在線

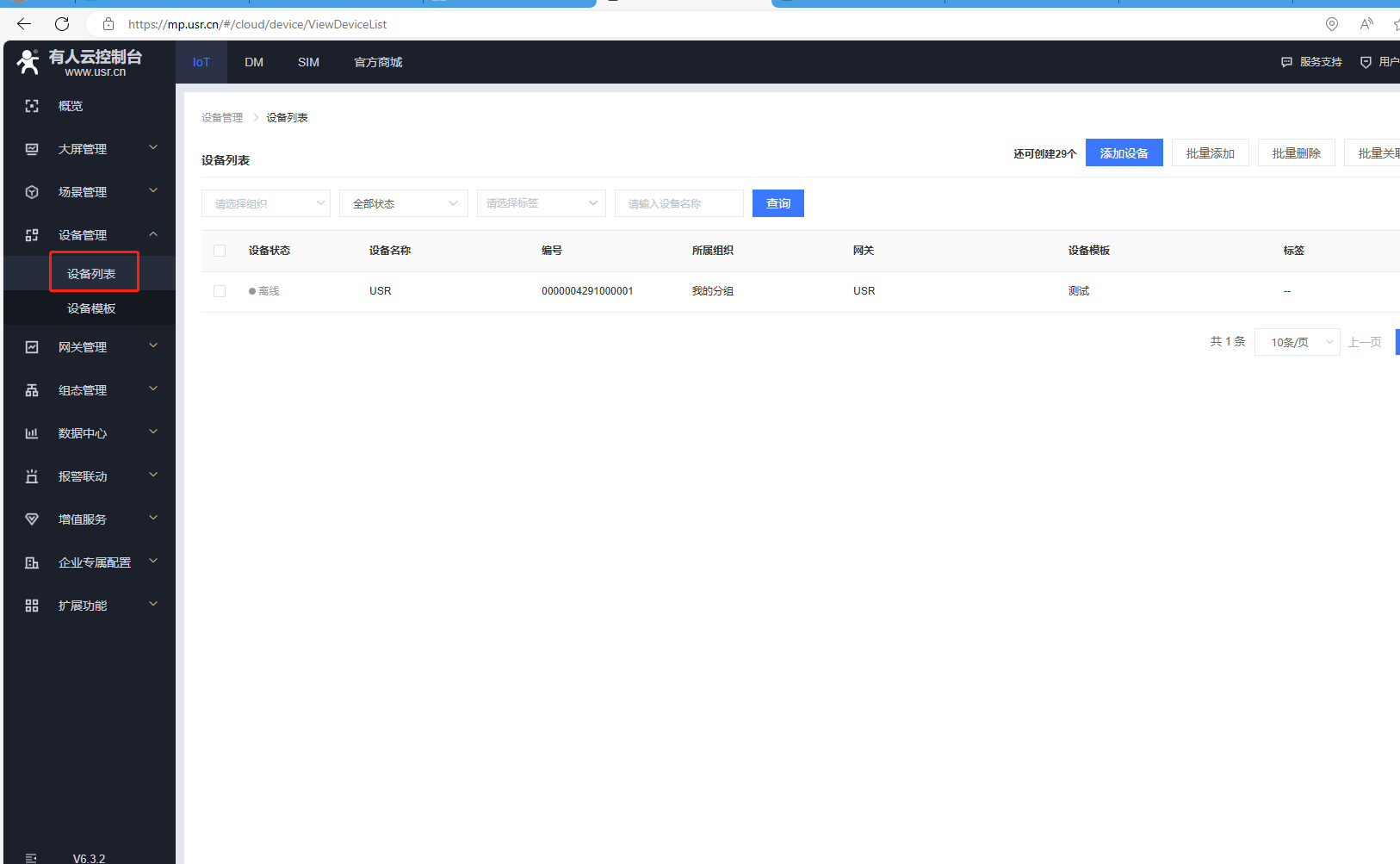

W610 STA模式連接可以聯外網的路由器，可以登陸有人云，看到網關列表、設備列表中，W610產品網關狀態是在線。

五、有人云從機數據采集

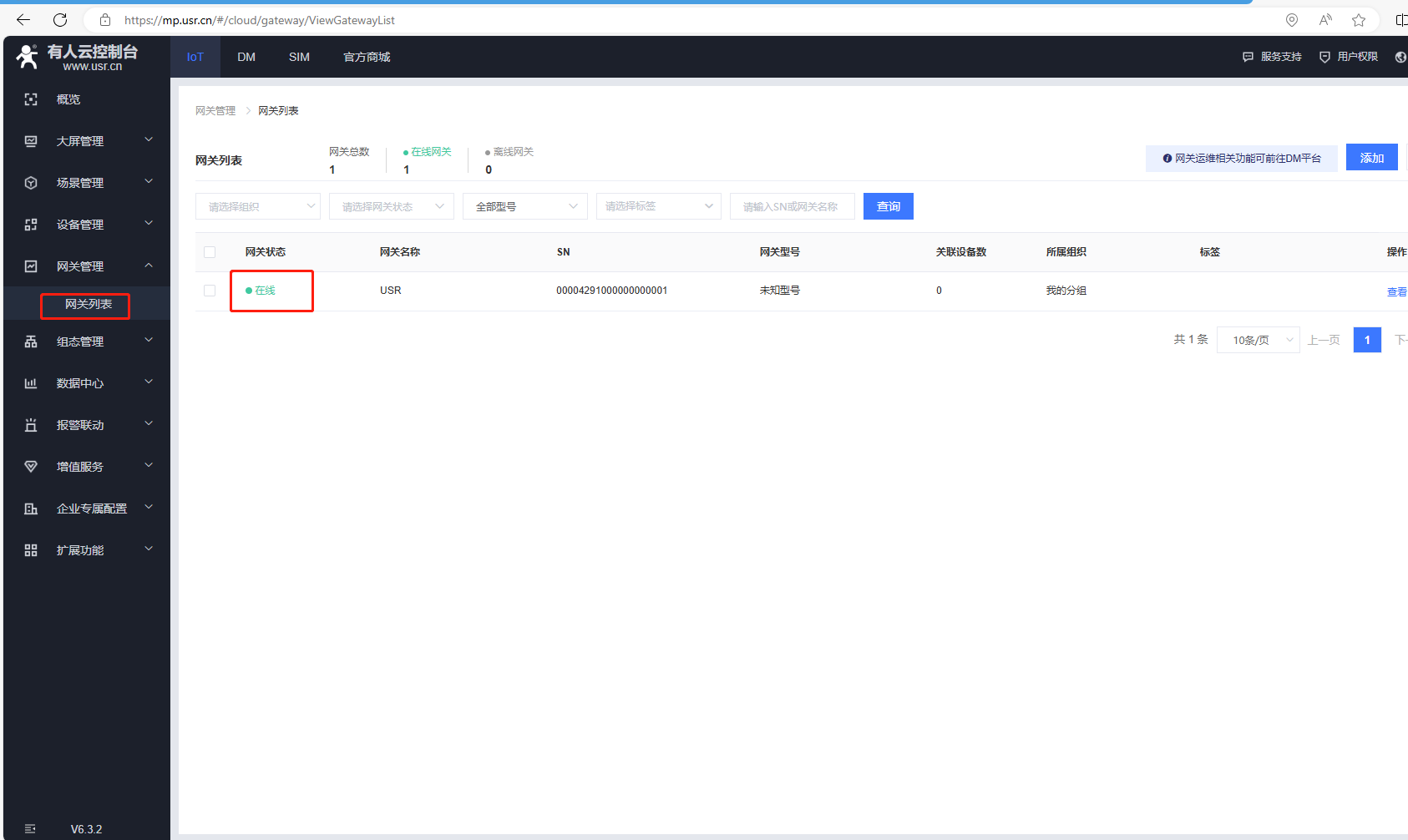

1、USR-W610產品有人云在線

2、點擊設備列表，設備名稱

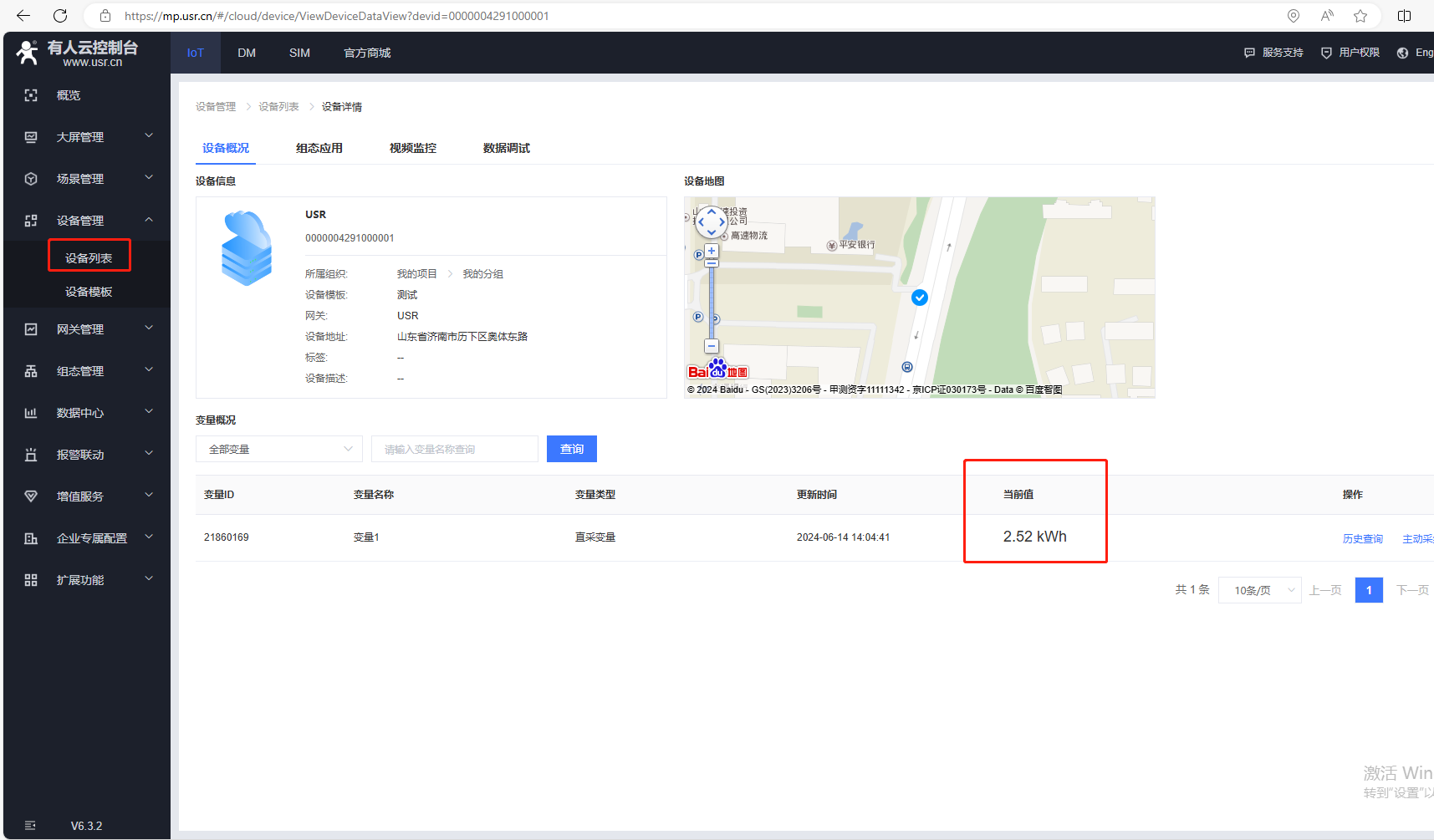

3、有人云采集電表數據

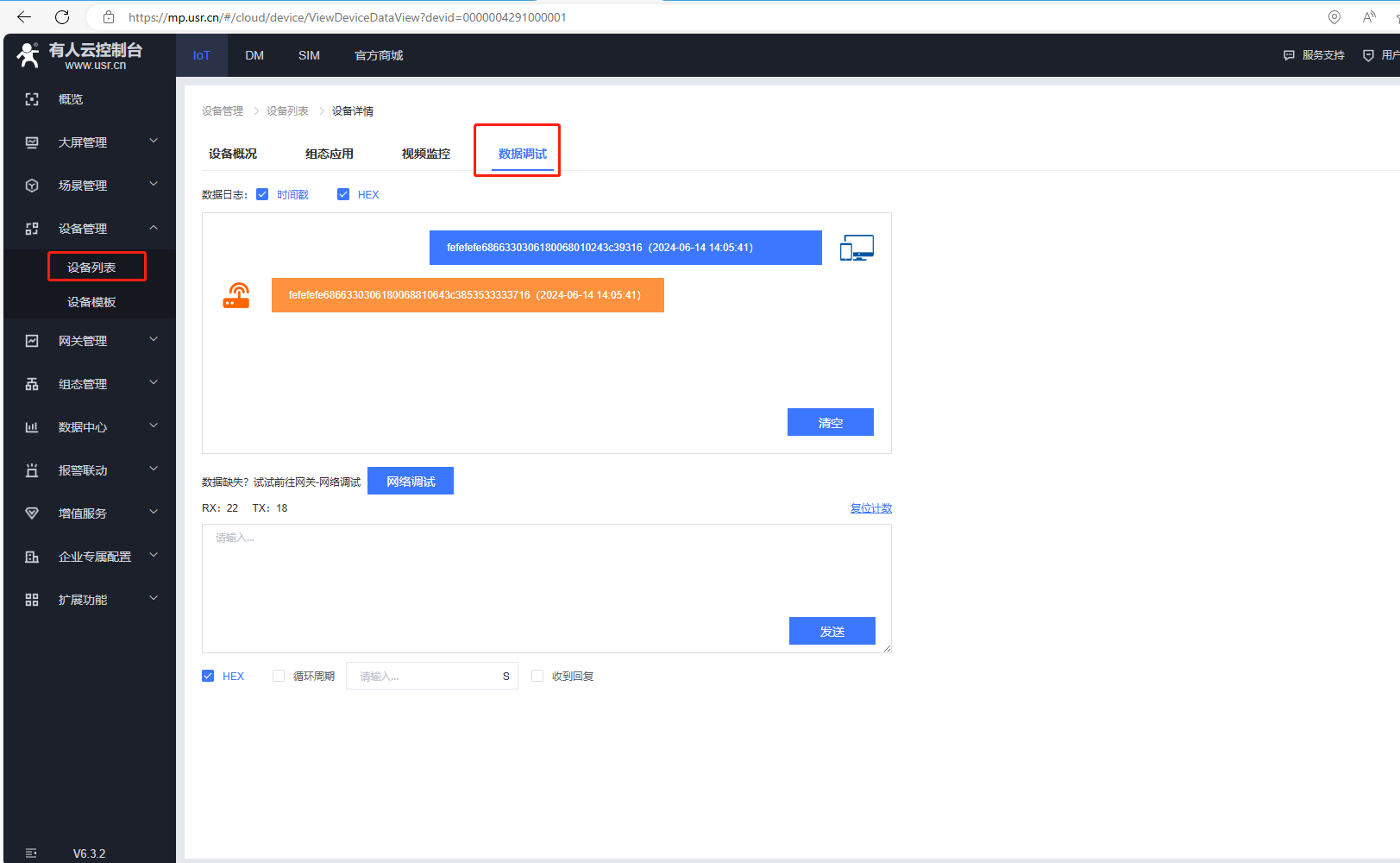

4、有人云數據調試

點擊設備列表，設備名，找到數據調試，可以監控有人云下發的命令和回復的數據。

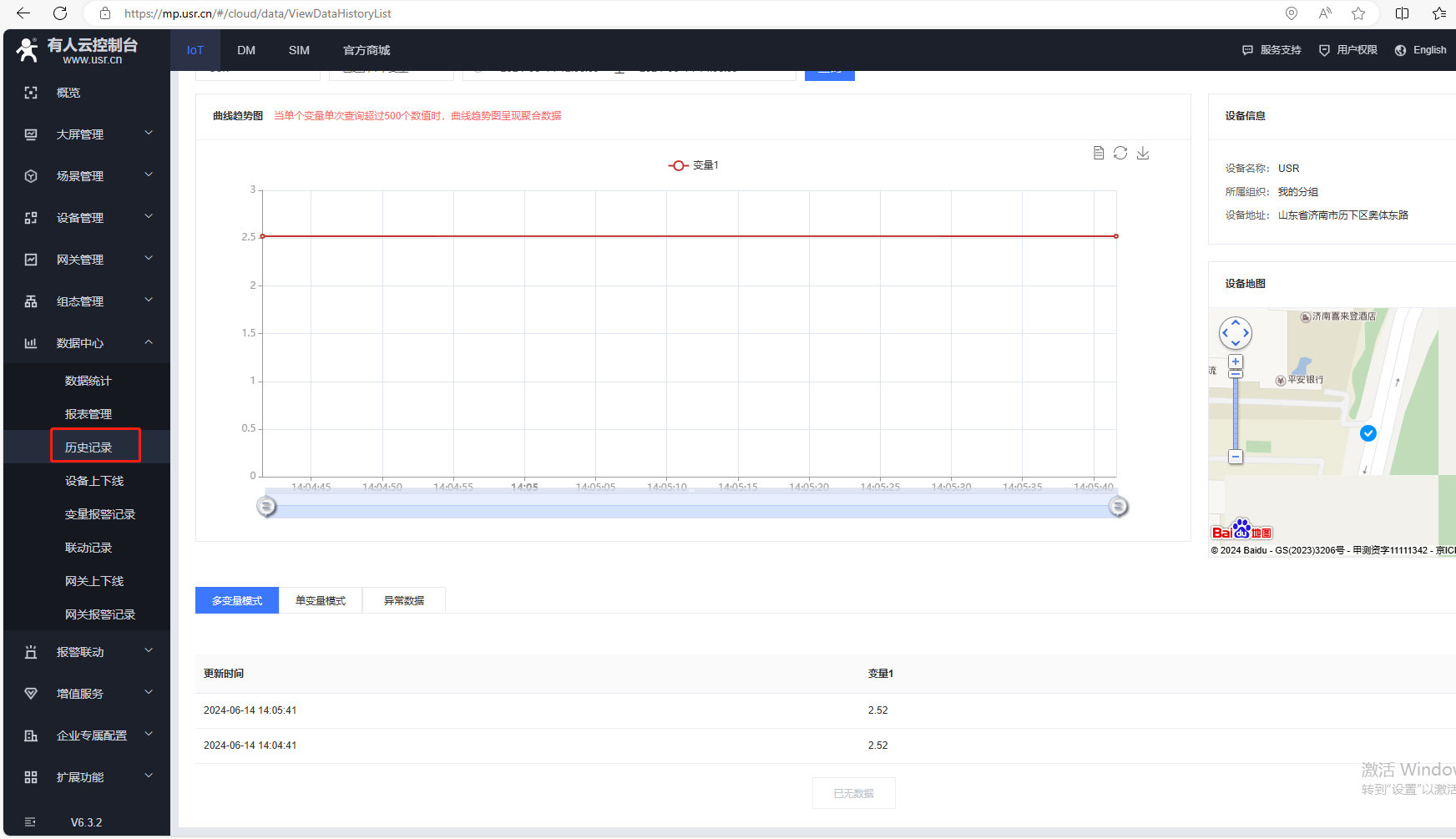

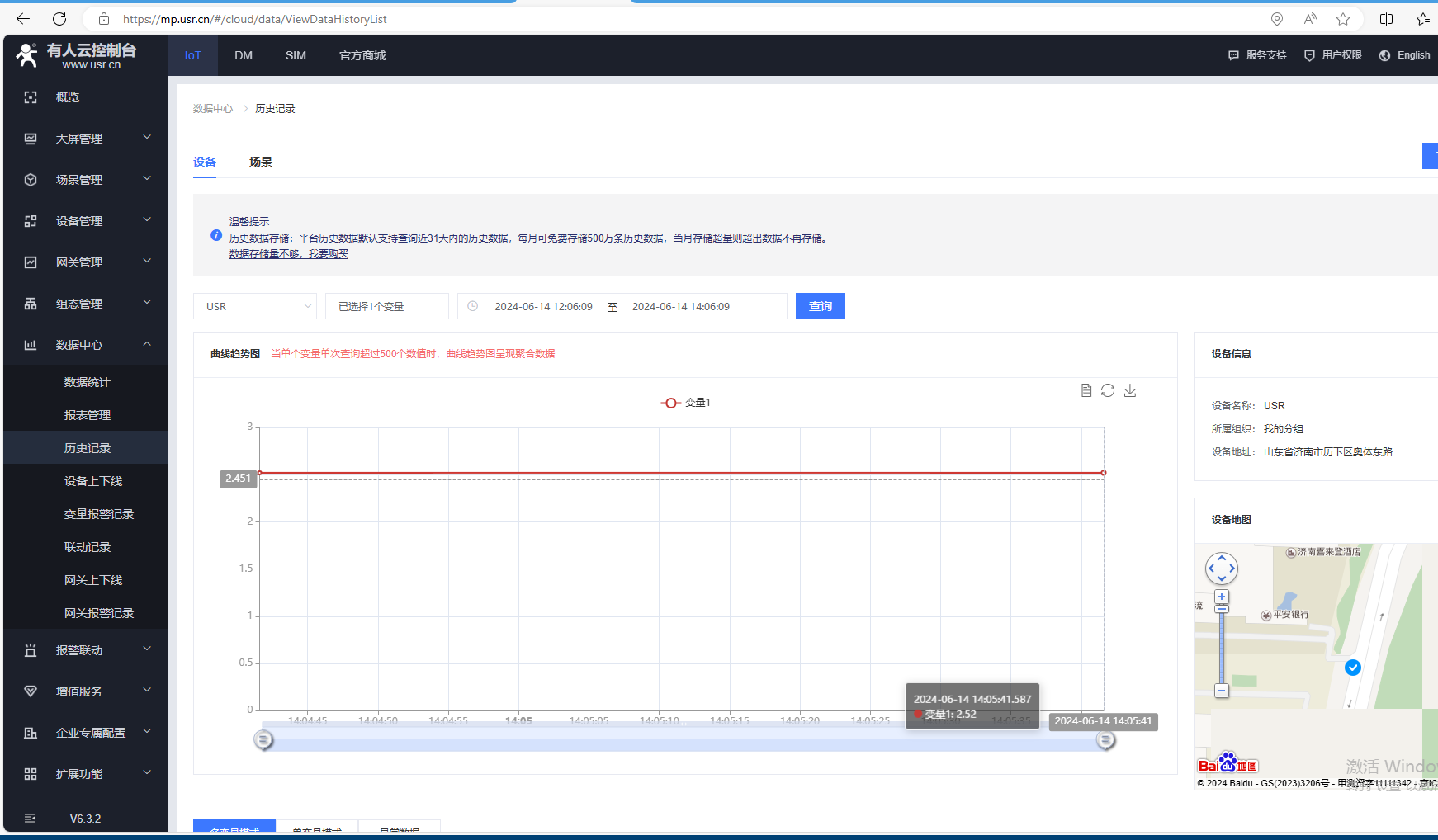

5、有人云歷史記錄

點開數據中心，點擊歷史記錄，可以查看有人云采集變量的歷史記錄。

編寫人：金志方 編寫日期：2024-06-14

審核人：金志方 審核日期：2024-06-14

訂正版本：V1.0 訂正內容：初稿
