一、資料下載

USR-DR404 說明書官網下載鏈接：http://imbacareer.com.cn/Download/895.html

USR-DR404 規格書官網下載鏈接：http://imbacareer.com.cn/Download/829.html

USR-DR404 AT指令集官網下載鏈接：http://imbacareer.com.cn/Download/1056.html

虛擬串口調試助手軟件V3官網下載鏈接：http://imbacareer.com.cn/Download/31.html

網絡 串口調試助手二合一軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-DR404 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

外網路由器 1個

筆記本電腦 1臺

2、硬件連接

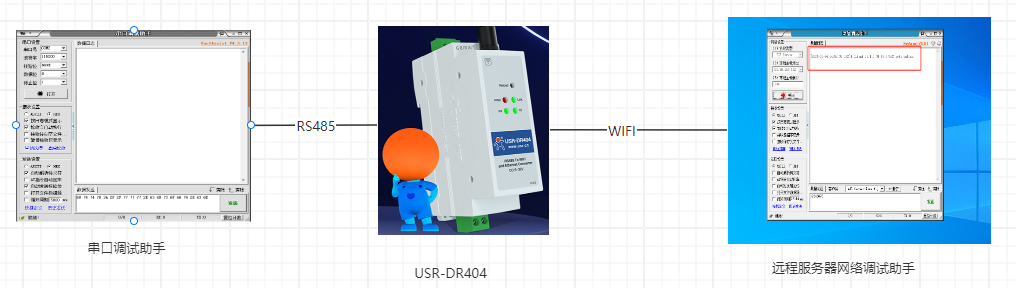

USR-DR404的485串口接USB-RS485串口線到電腦USB口，接入外網路由器WIFI,產品接12V電源適配器上電。

電腦打開設置軟件。

附圖：

三、產品參數設置

1、遠程服務器參數準備

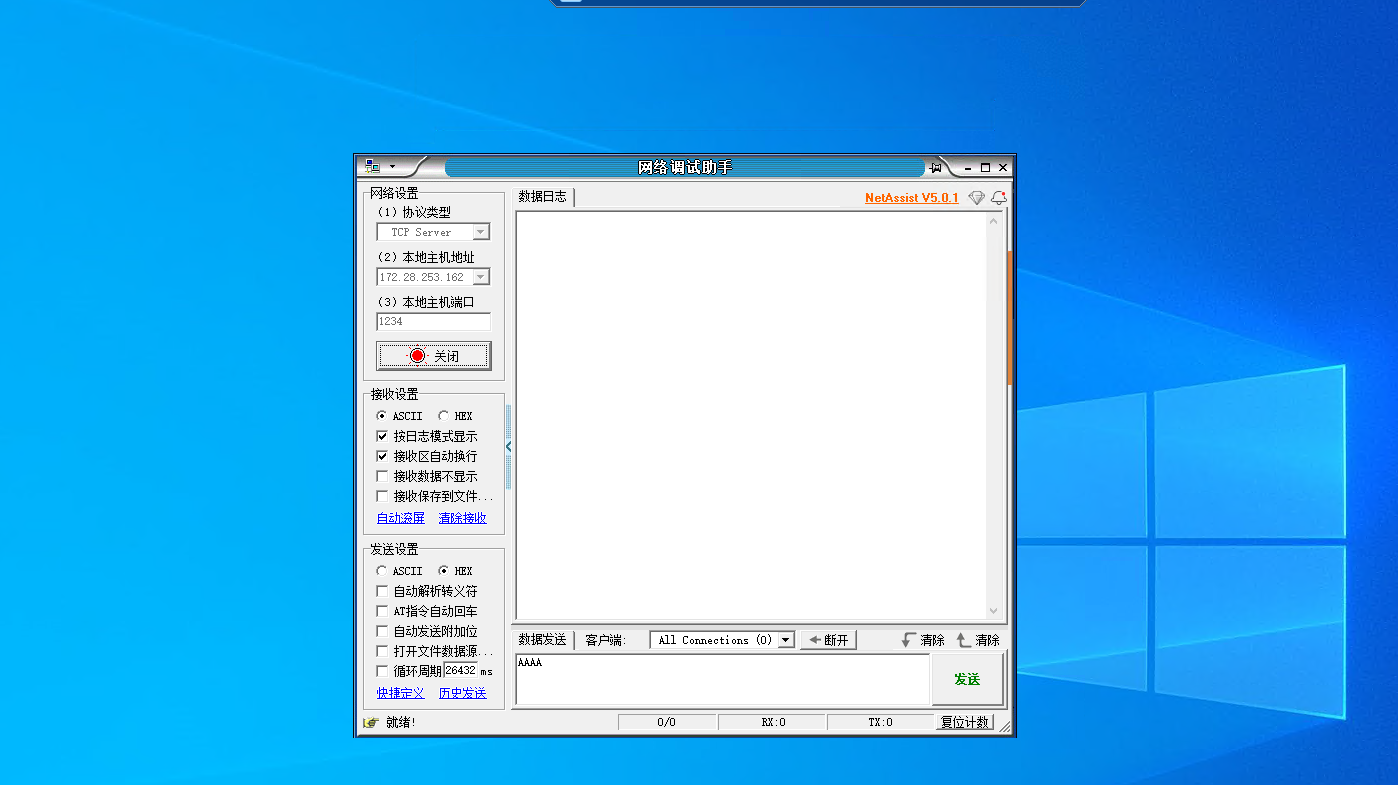

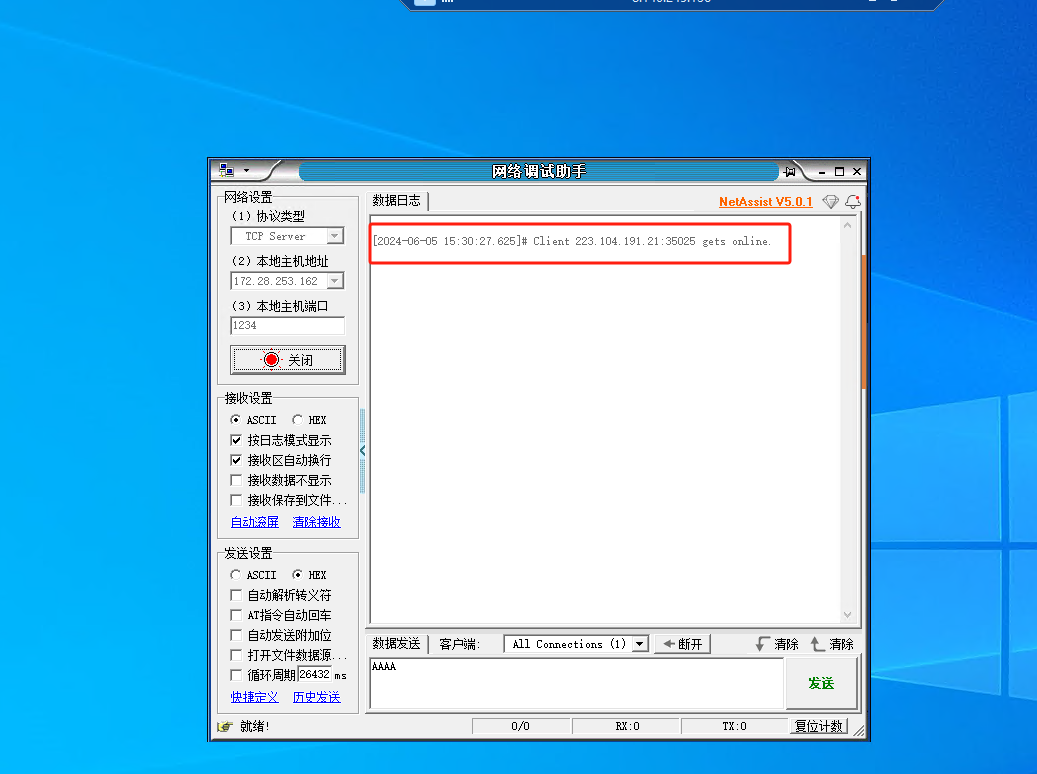

登錄有人的遠程桌面，打開一個網路調試助手，工作模式設置為TCP SERVER 端口號設置為1234，點擊監聽。

注：本例使用有人遠程桌面模擬TCP服務器，遠程桌面不對用戶開放，用戶需要準備自己的TCP 服務器

2、USR-DR404參數設置

USR-DR404插上WIFI天線，接上12V電源，電腦右下角搜索USR-DR404的WIFI ，WiFi名字 USR-DR404_752C(752C 是 DR404 MAC 的后四 位 )，點擊鏈接WIFI。

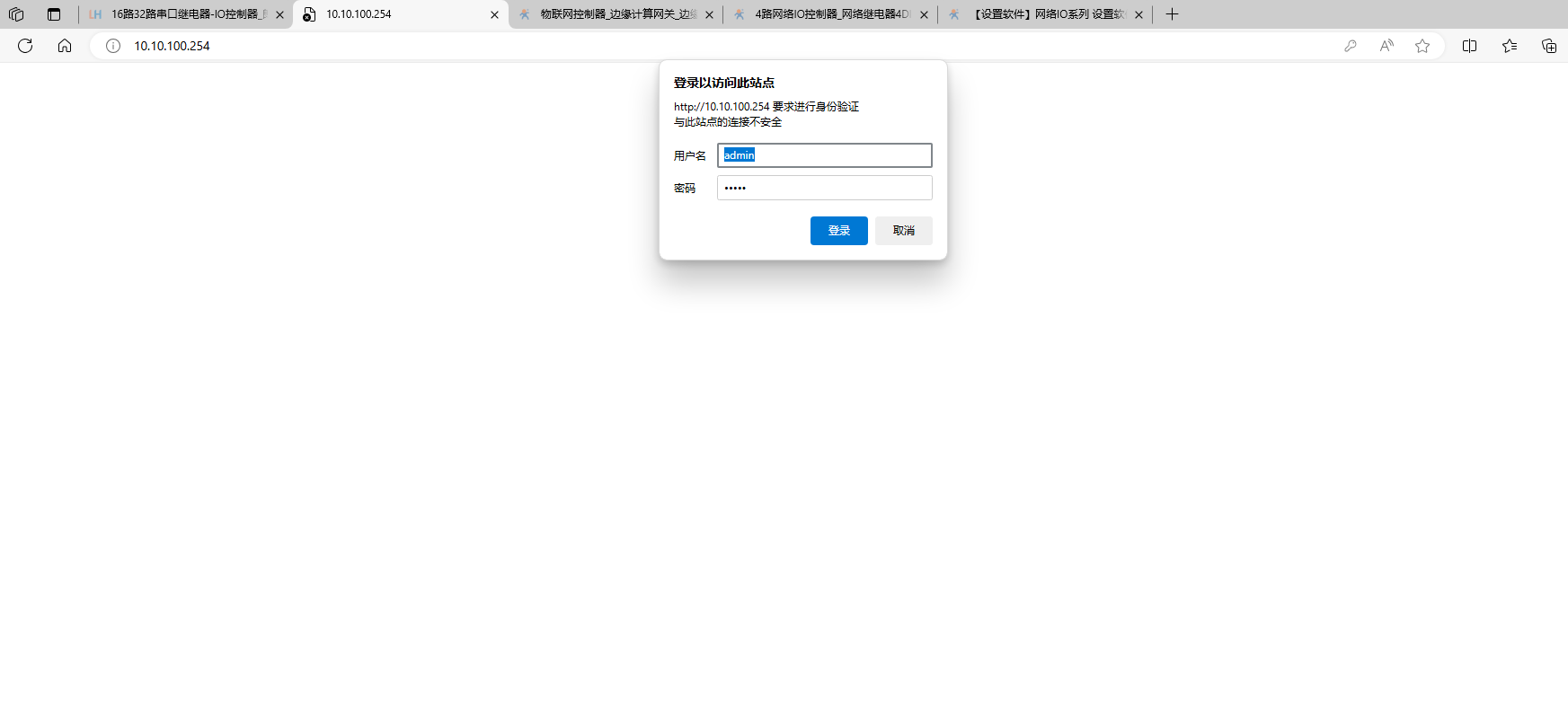

瀏覽器輸入10.10.100.254進入設備的內置網頁，賬號密碼都是admin

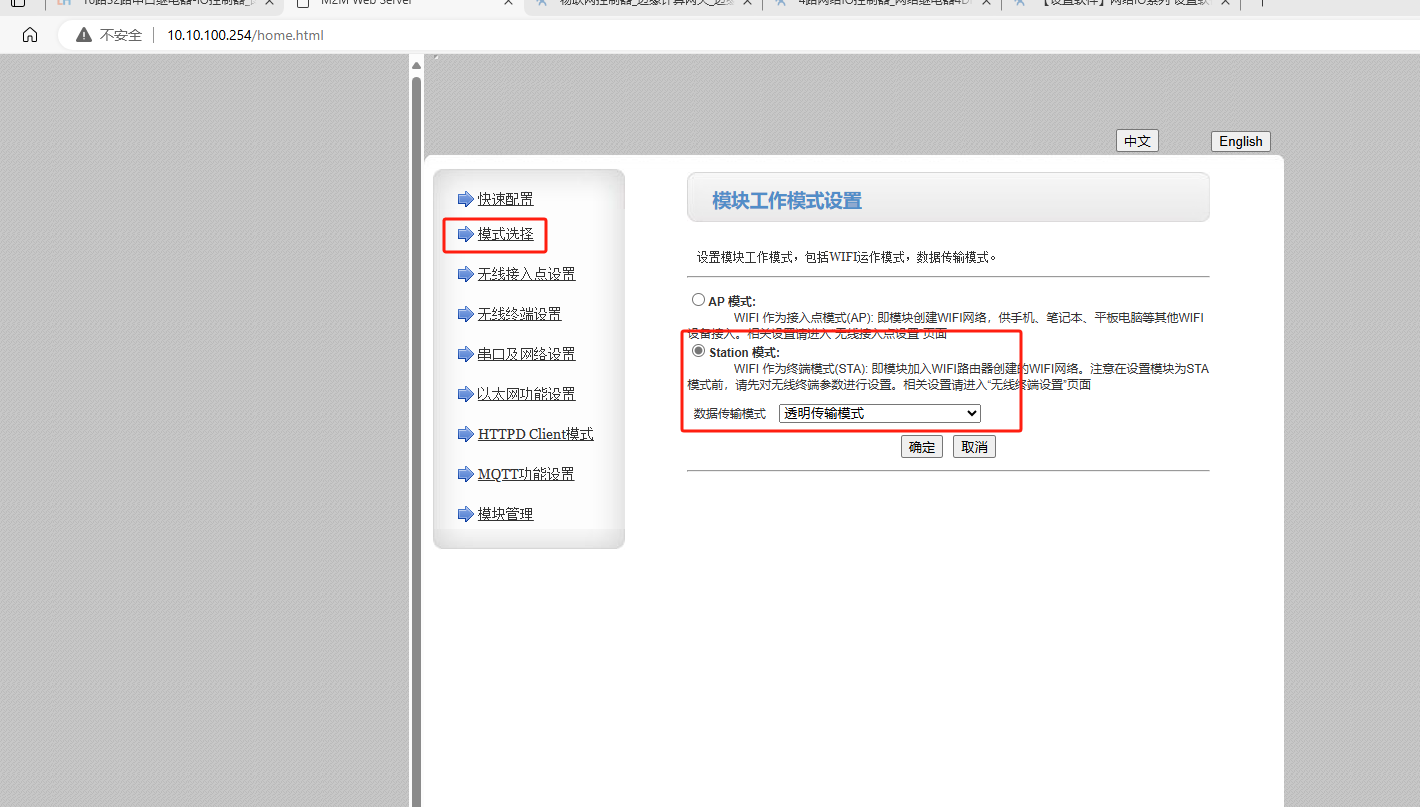

模式選擇---Station模式---確定

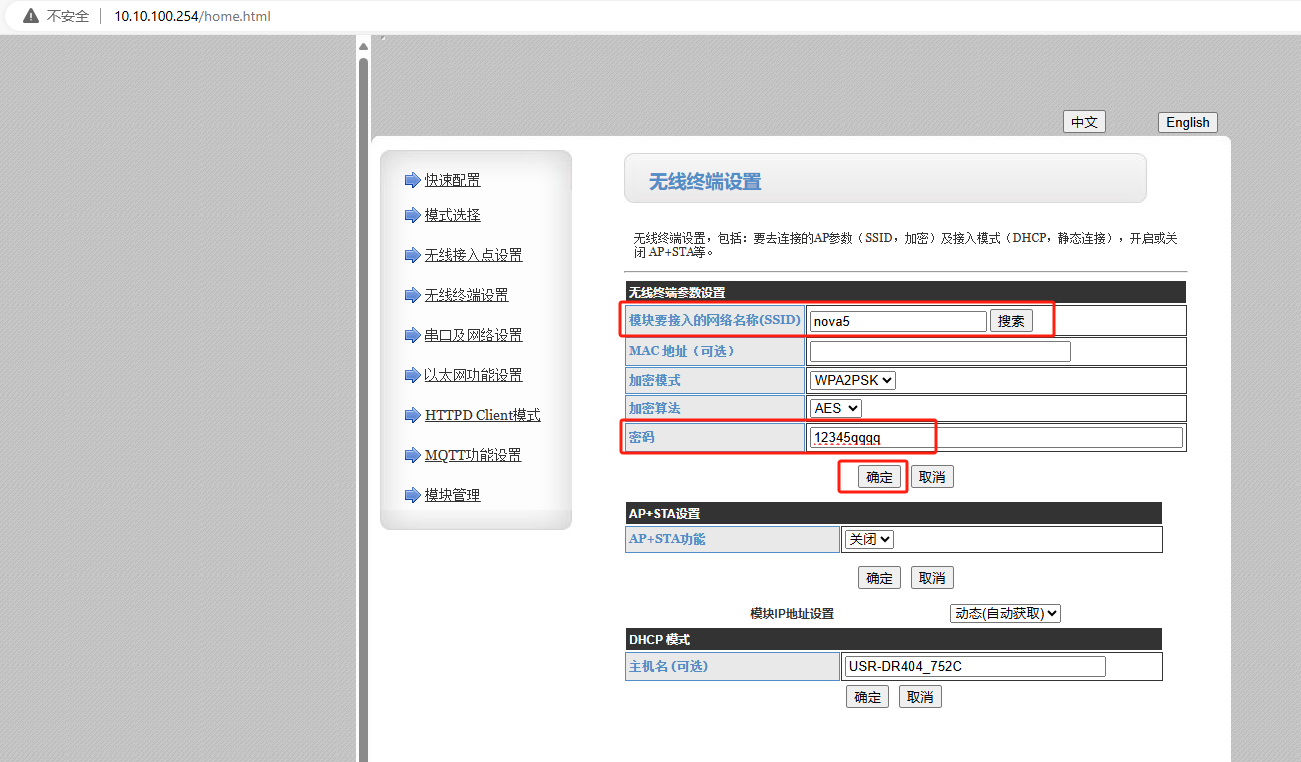

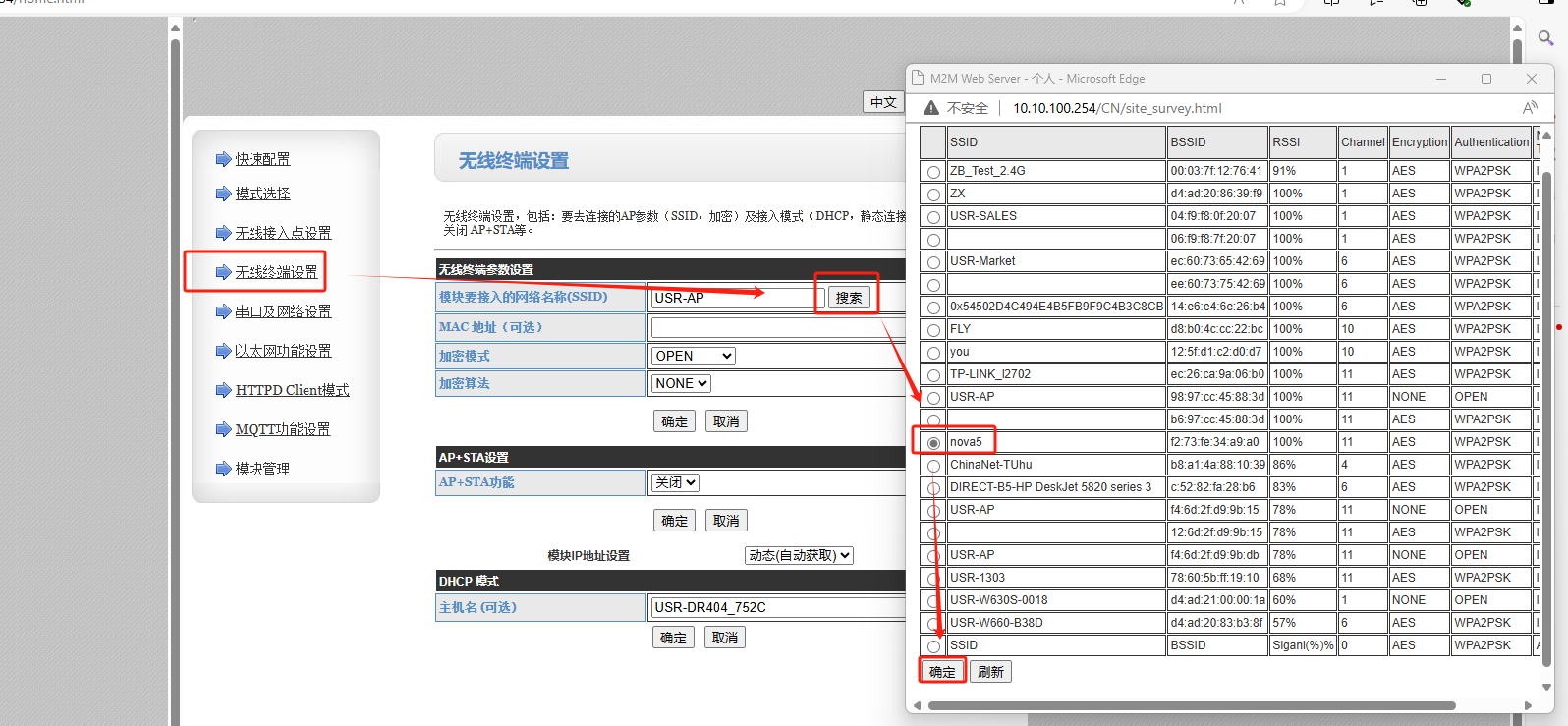

無線終端設置---搜索WIFI，搜到要連接的WIFI后，點擊確定，要連接的WIFI的密碼，點擊確定

串口及網絡配置---可修改串口參數：9600、NONE、8、1

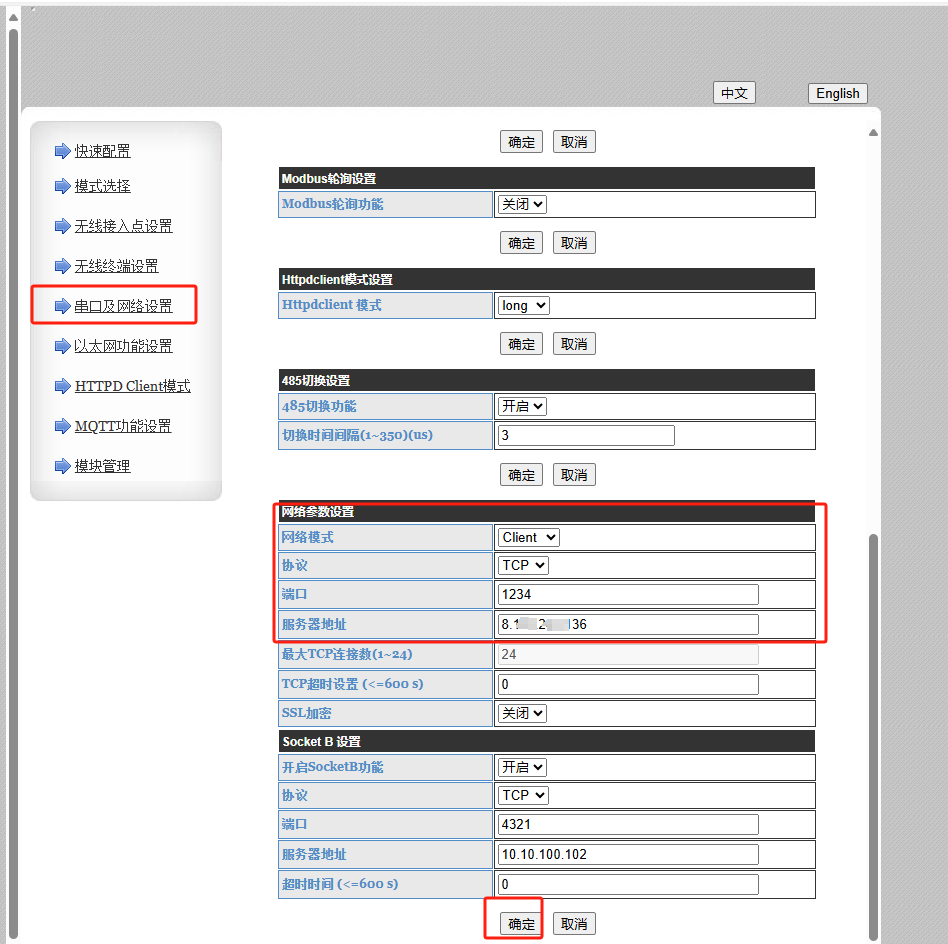

串口及網絡設置--網絡參數設置

網絡模式：TCP client

協議：TCP

端口：1234

服務器地址：填入有人遠程桌面的IP

確定

模塊管理---重啟模塊

等待一會即可看到設備接入遠程服務器

四、功能調試

1、功能調試

USR-DR404通過USB轉485轉換器介入到本地電腦上，本地電腦打開一個串口調試助手引用USB轉換器COM4，和網絡調試助手進行數據互發測試。

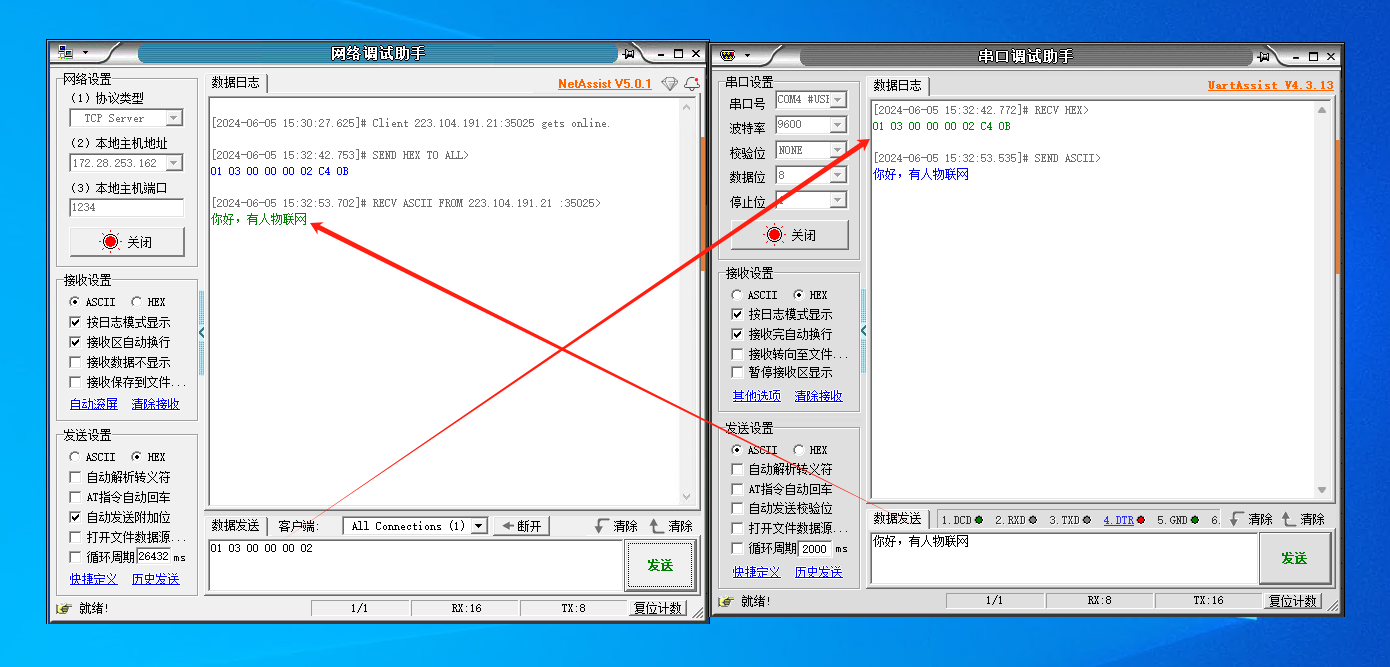

2、調試截圖

編寫人：尹叢欣 編寫日期：2024-06-05

審核人：尹叢欣 審核日期：2024-06-13

訂正版本：V1.0 訂正內容：初稿
