一、資料下載

WH-G401tf 套接字分發協議說明書官網下載鏈接：http://imbacareer.com.cn/Download/697.html

WH-G401tf 說明書官網下載鏈接：http://imbacareer.com.cn/Download/992.html

WH-G401tf 硬件設計手冊官網下載連接：http://imbacareer.com.cn/Download/994.html

WH-G401tf AT指令集官網下載鏈接：http://imbacareer.com.cn/Download/1002.html

WH-G401tf 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/939.html

調試助手軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

FTP他升級說明書官網下載鏈接http://imbacareer.com.cn/Download/696.html

二、硬件連接

1、所需物品

WH-Cat1-OpenEVK-G401TF表貼WH-G401TF-G產品 1臺

12V電源適配器 1個

數據線 1條

筆記本電腦 1臺

2、硬件連接

WH-Cat1-OpenEVK-G401TF開發板插上4G天線，插上SIM卡，將配件中帶的數據線接入天線旁邊的U口，另一端接到電腦的USB口上，然后產品接12V電源適配器上電。

電腦打開設置軟件。

附圖：

三、產品參數設置

1、WH-G401tf對接有人云參數設置

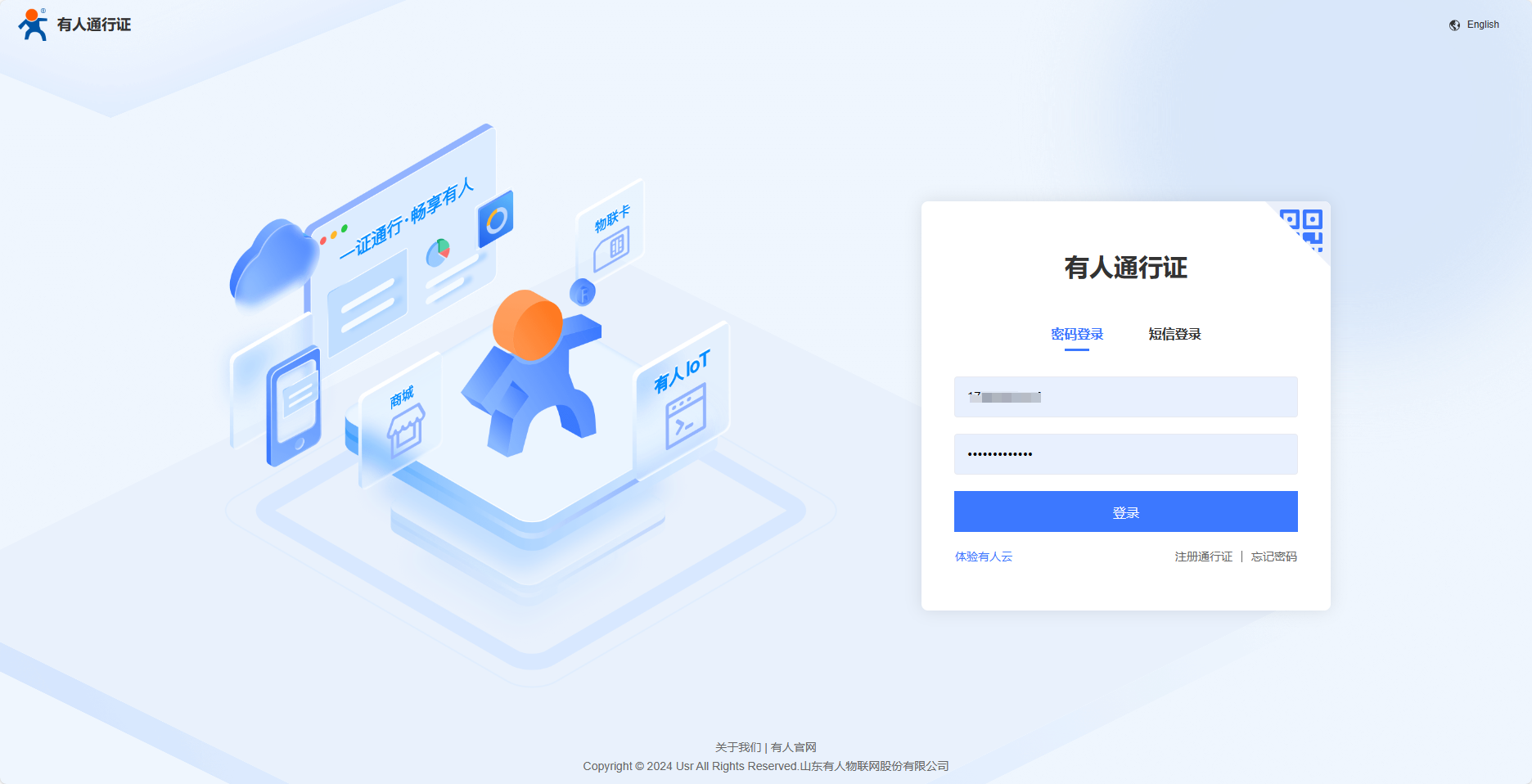

登錄有人云平臺：https://account.usr.cn/#/login?type=mp_scada&logout=1

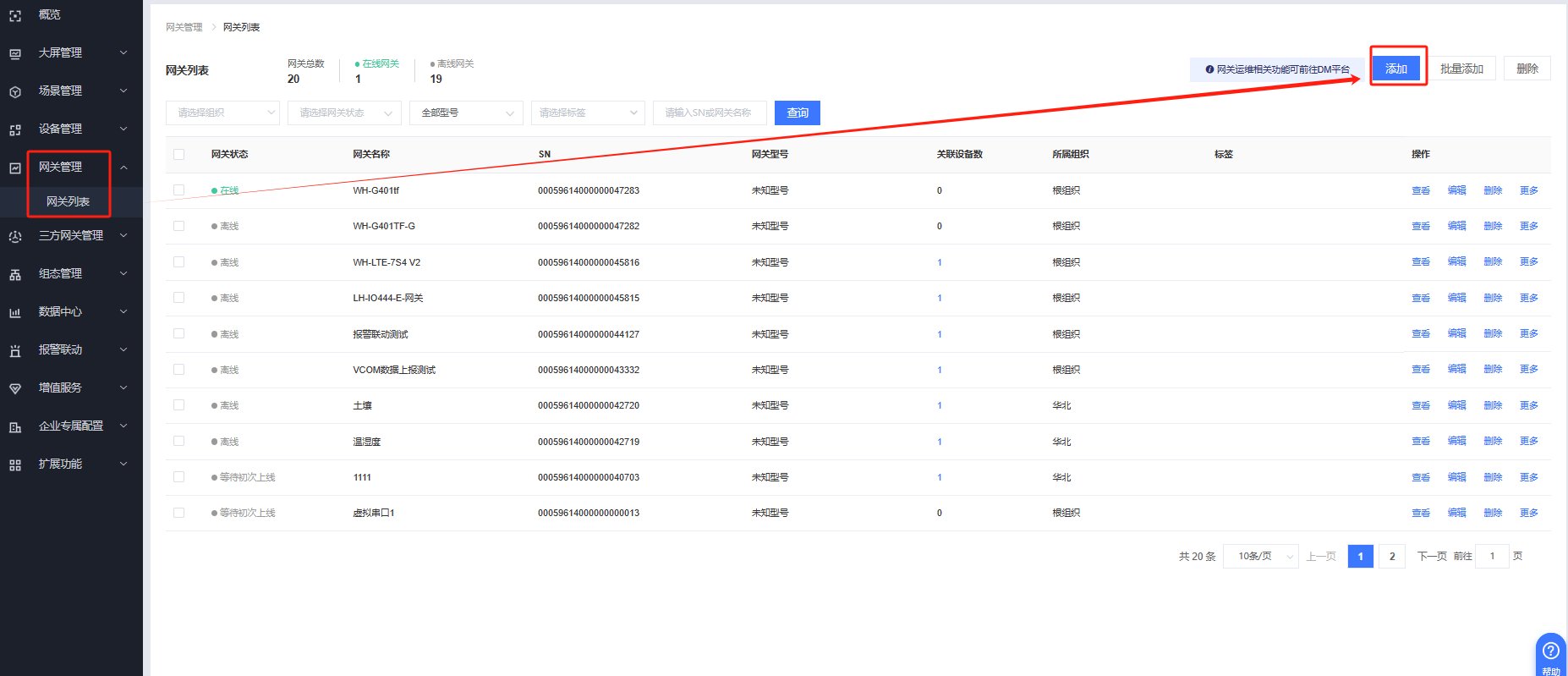

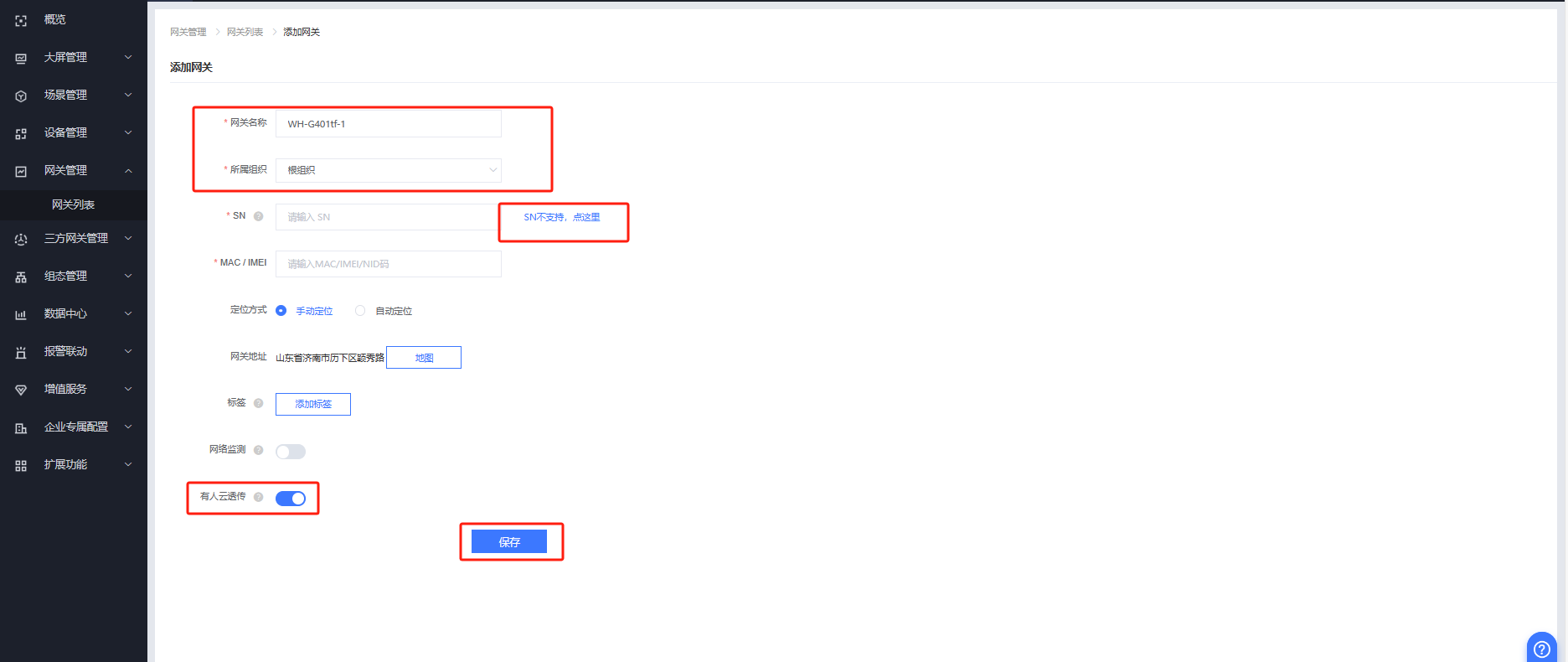

有人云IOT---網關管理---網關列表---添加

網關名稱：WH-G401tf

所屬組織：根組織

選擇“SN不支持，點這里”

開啟有人云數據透傳，點擊保存

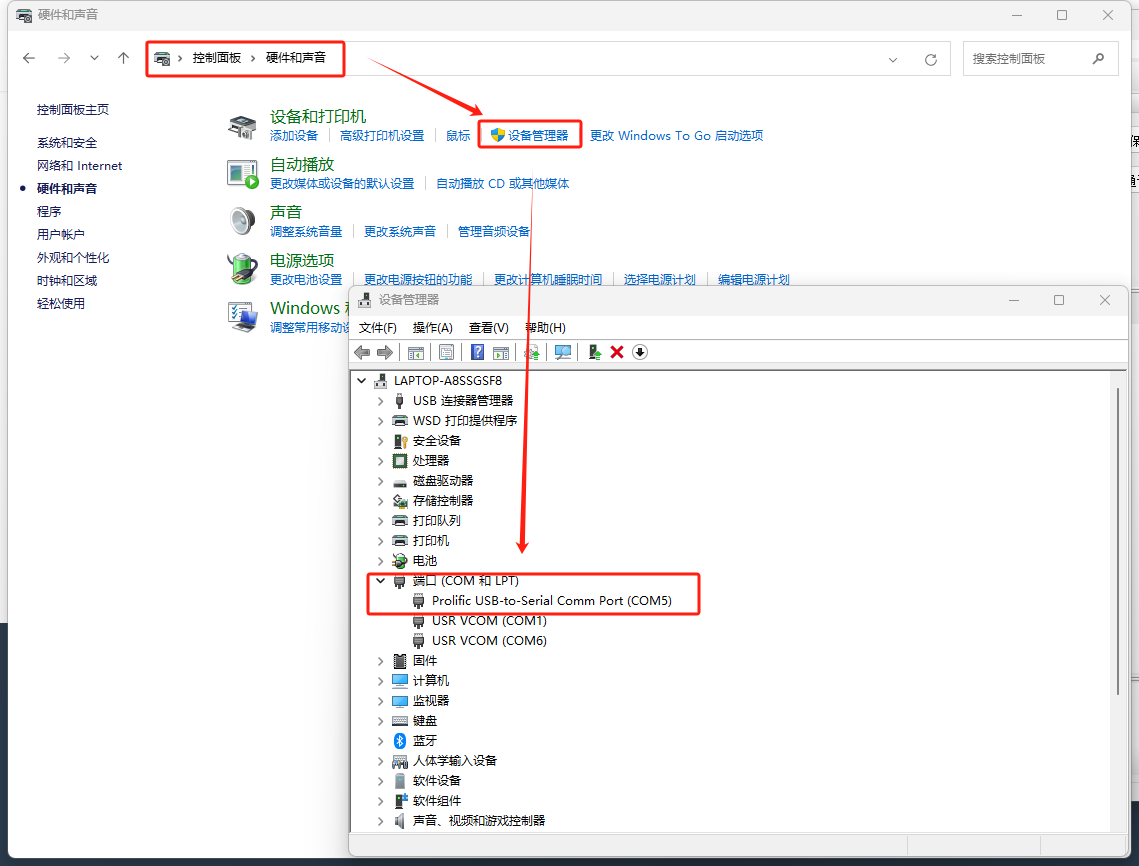

電腦打開控制面板---硬件和聲音---設備管理器---COM和LPT，確認轉換器的COM口為COM5。

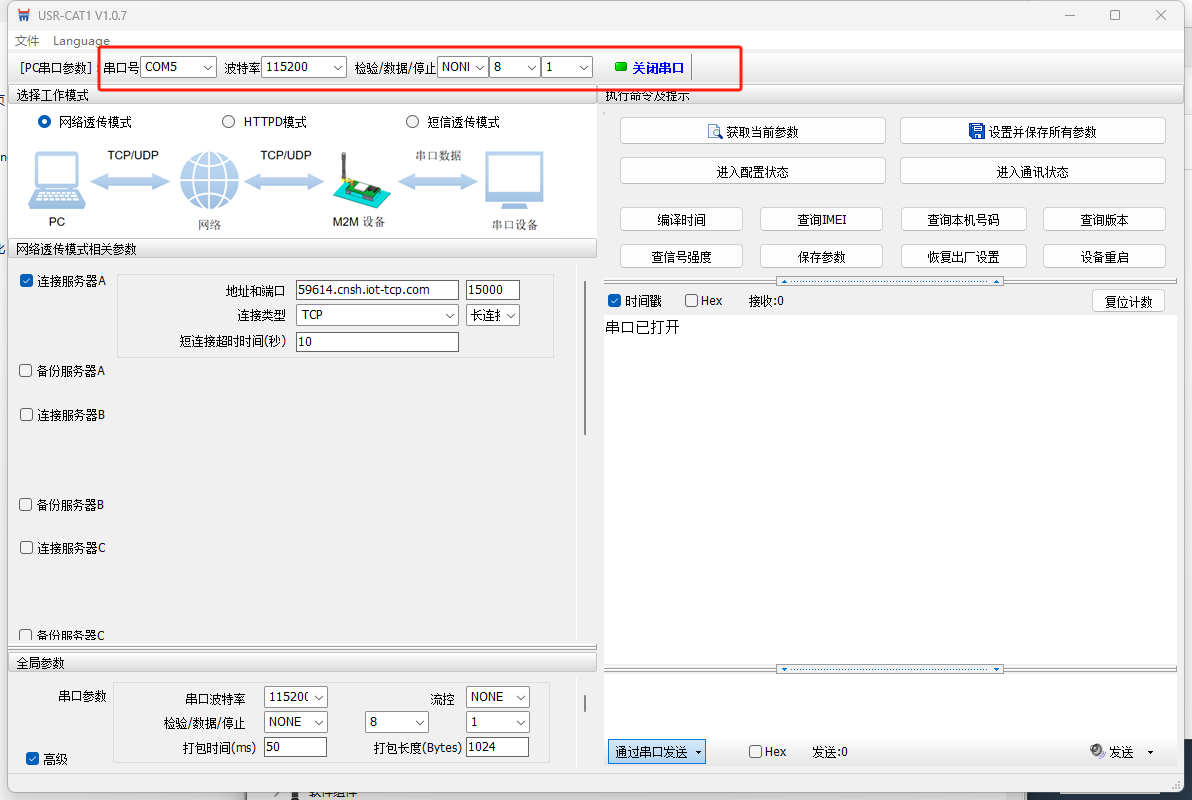

打開WH-G401TF的上位機軟件，選擇COM5，115200，NONE 8 1，點擊打開串口。

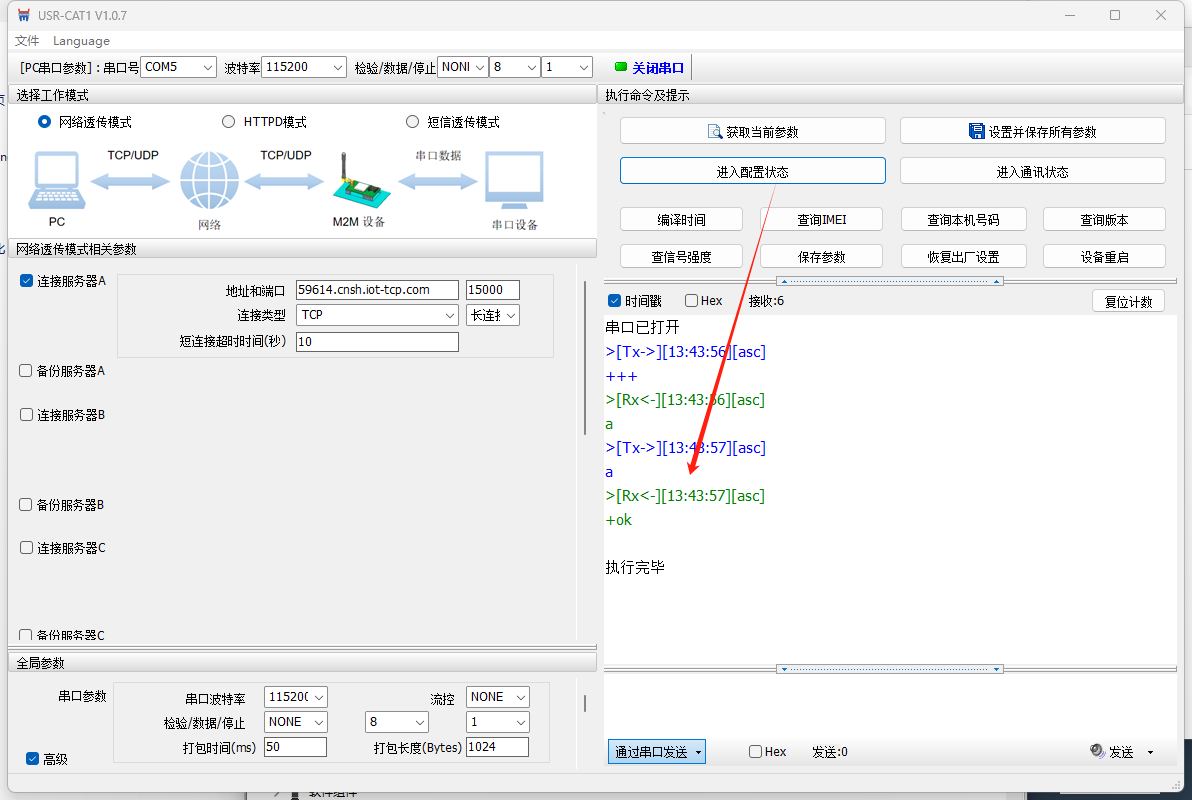

進入配置狀態

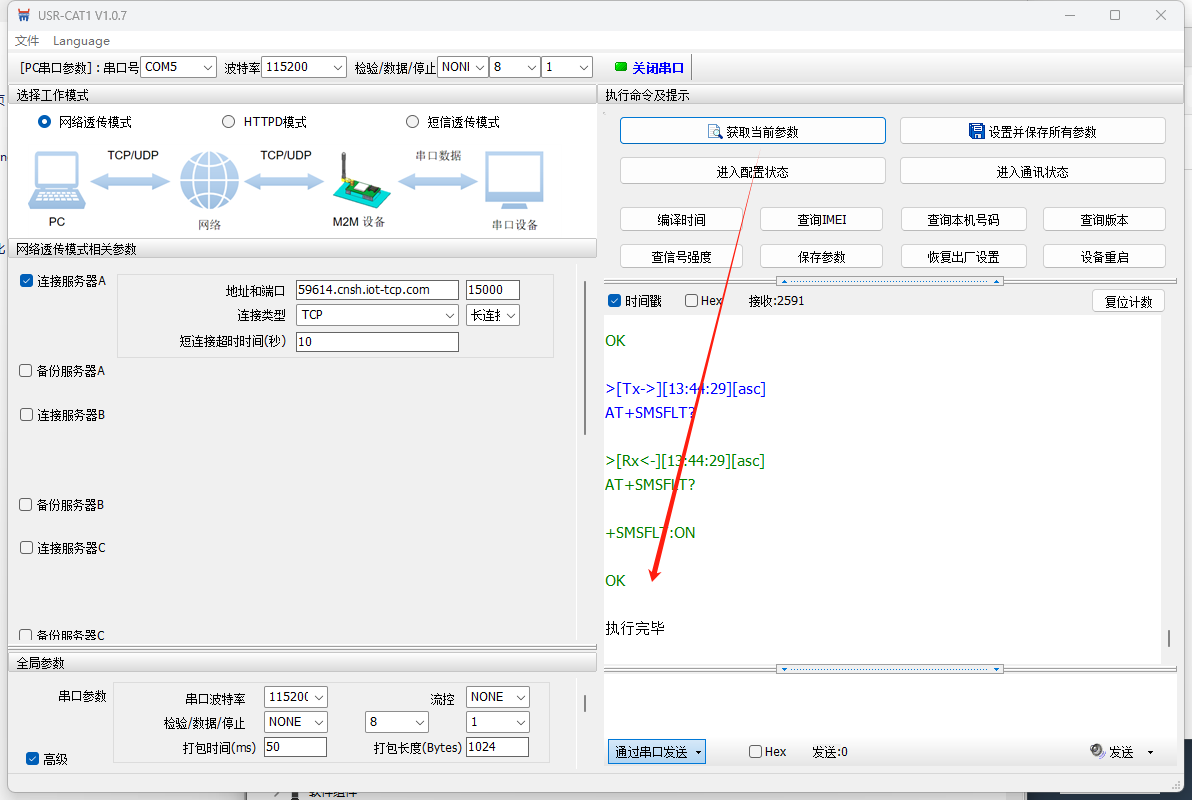

獲取當前參數

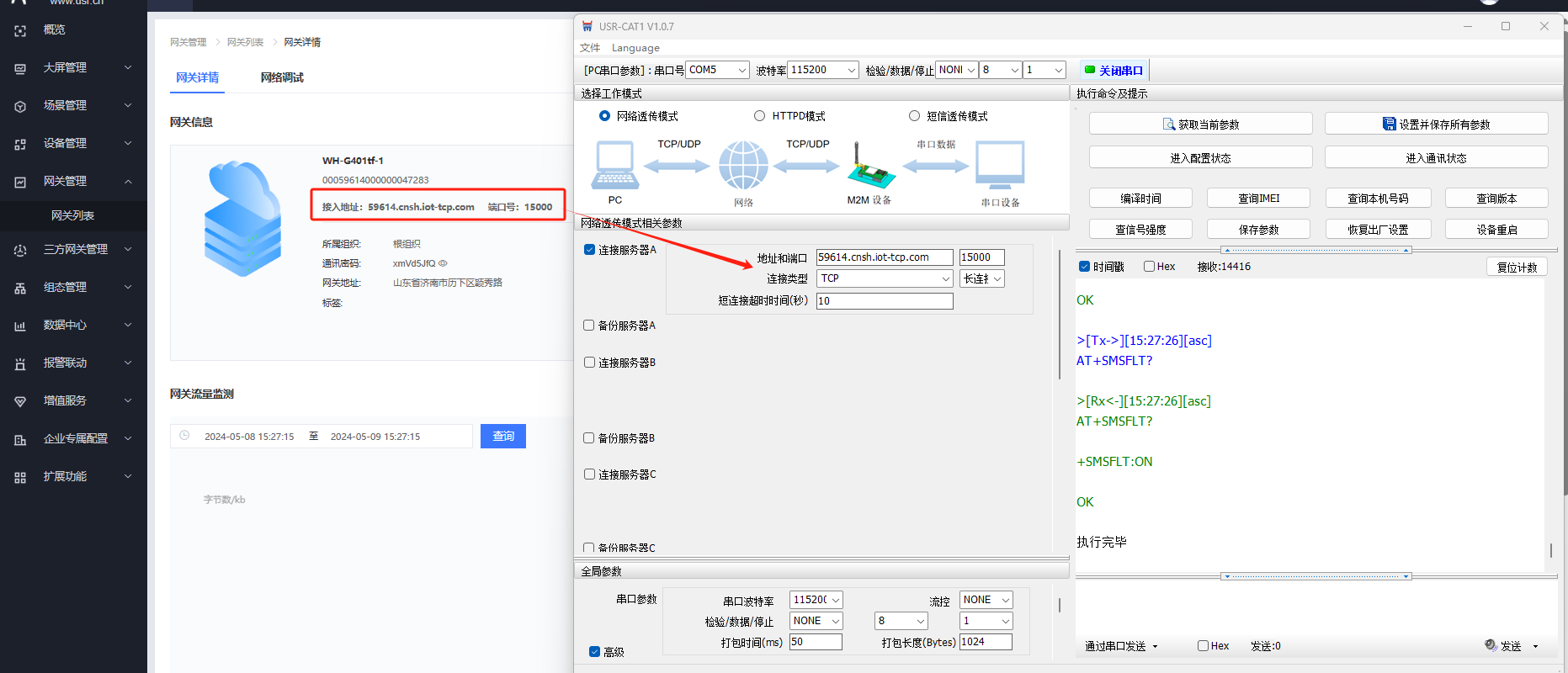

填入有人云分配的地址地址和端口號

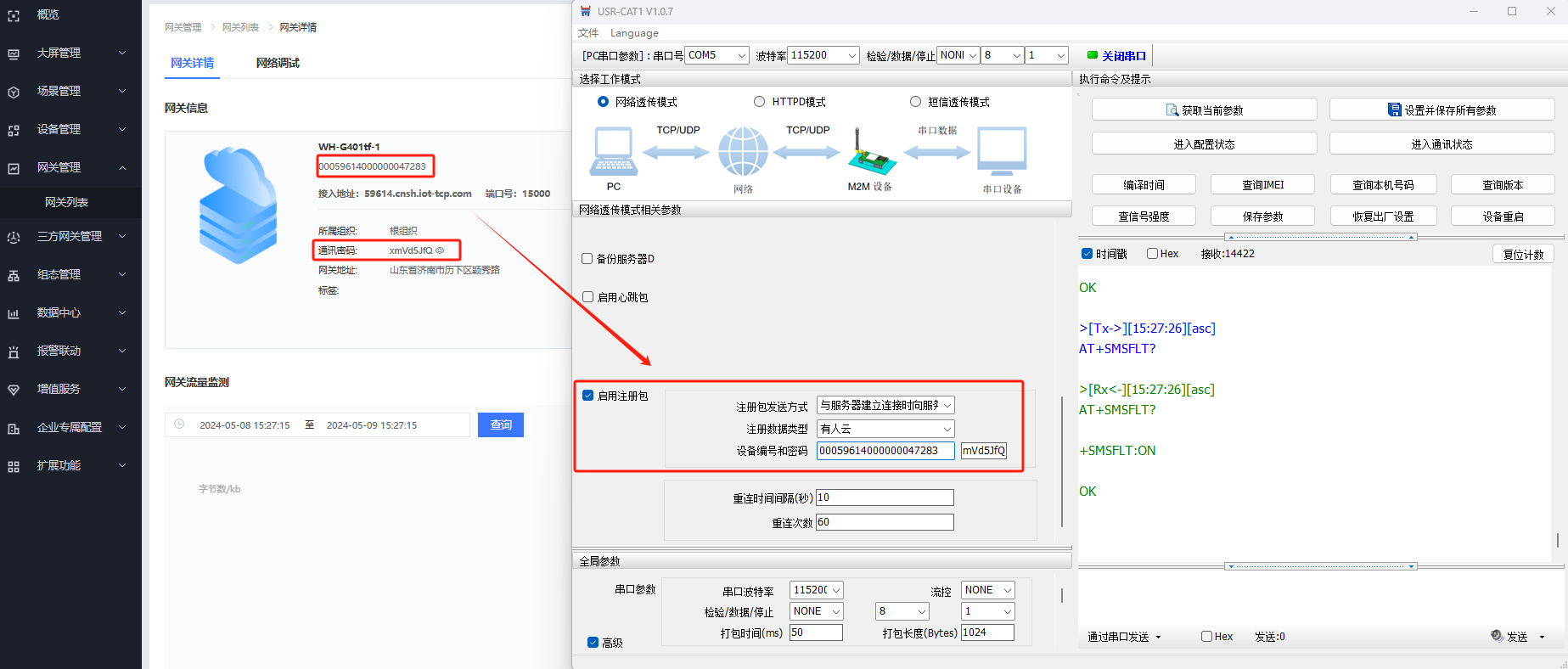

開啟注冊包，選擇有人云，填入有人云分配的接入ID和密碼

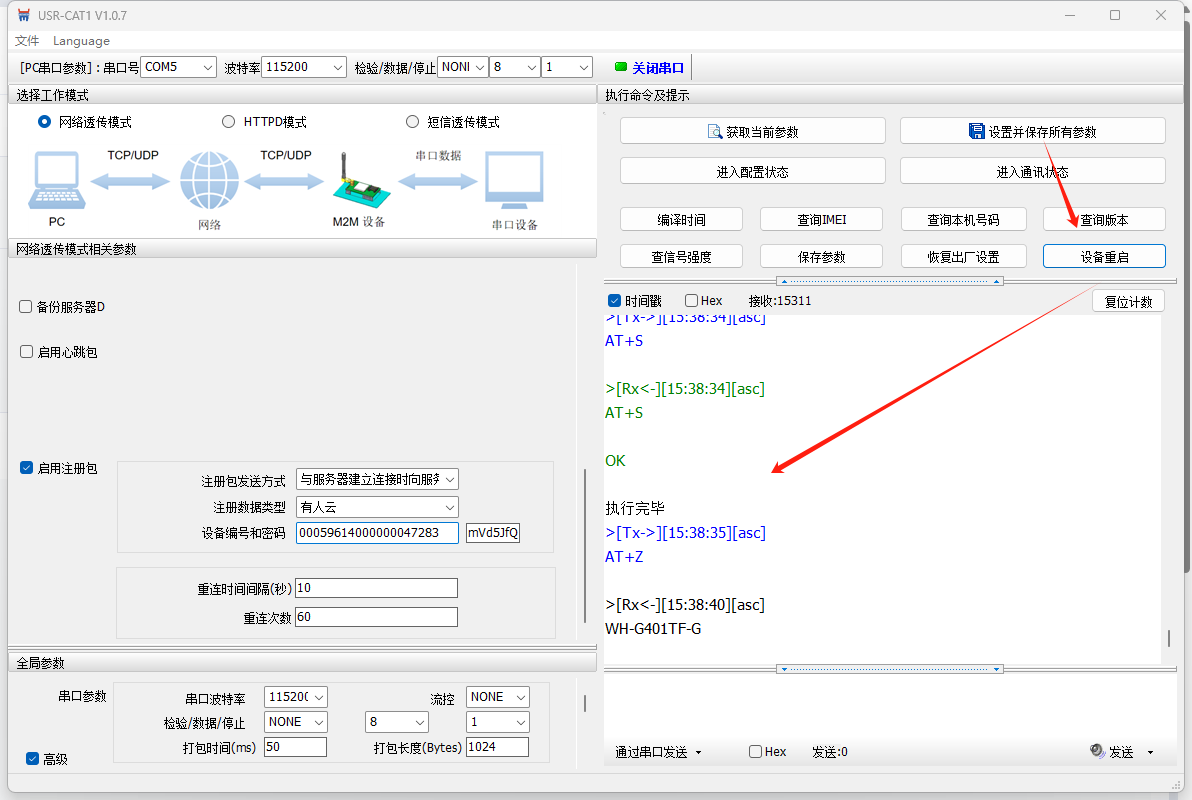

設置并保存所有參數，設備重啟

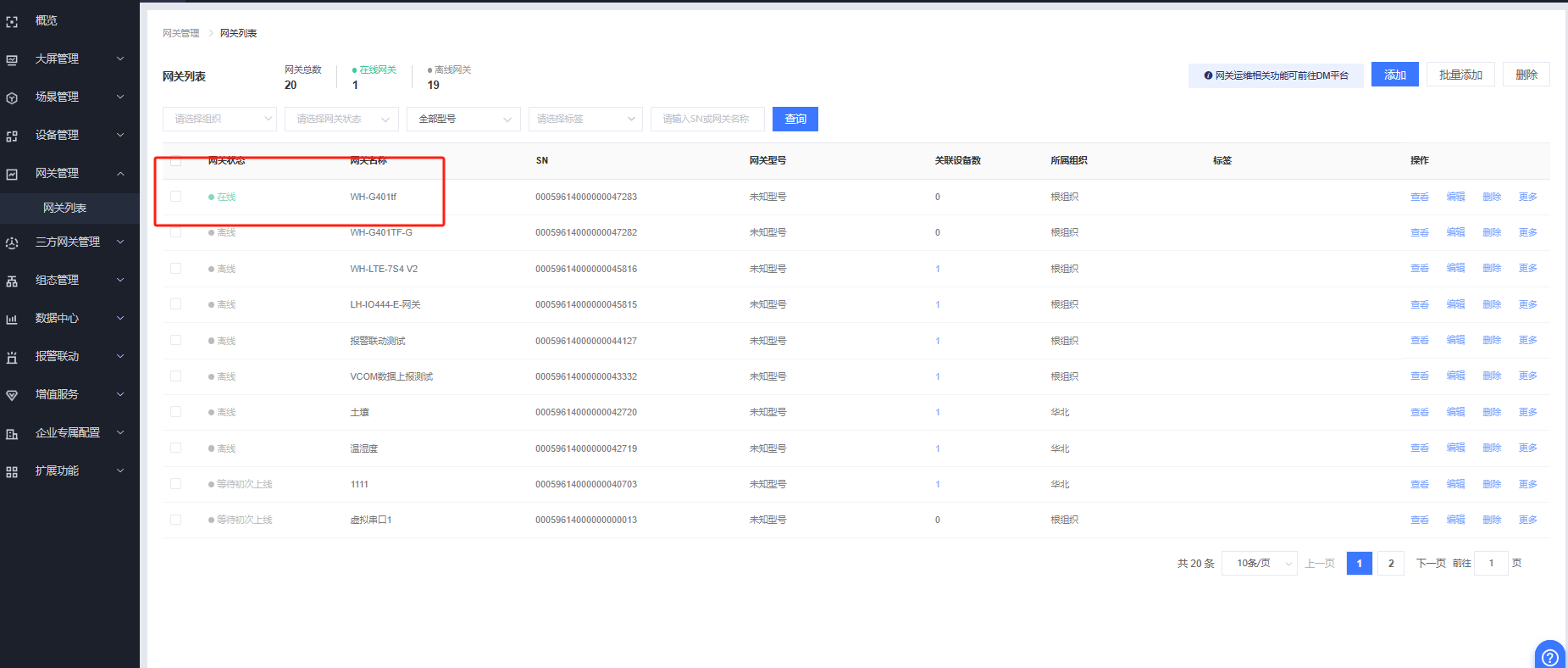

等待一會即可看到設備上線。

2、虛擬串口V3軟件對接有人云

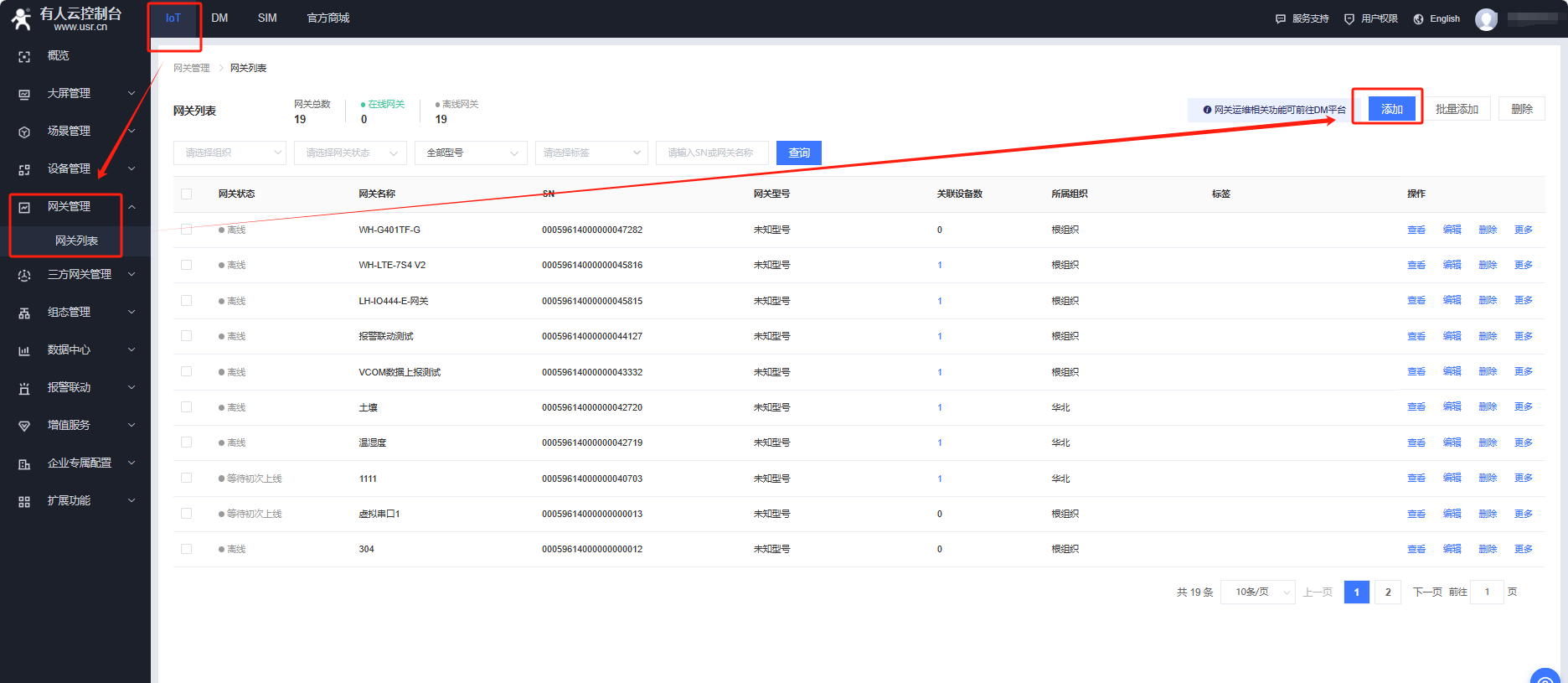

有人云IOT---網關管理---網關列表---添加

網關名稱：VCOM

所屬組織：根組織

選擇“SN不支持，點這里”

開啟有人云數據透傳，點擊保存

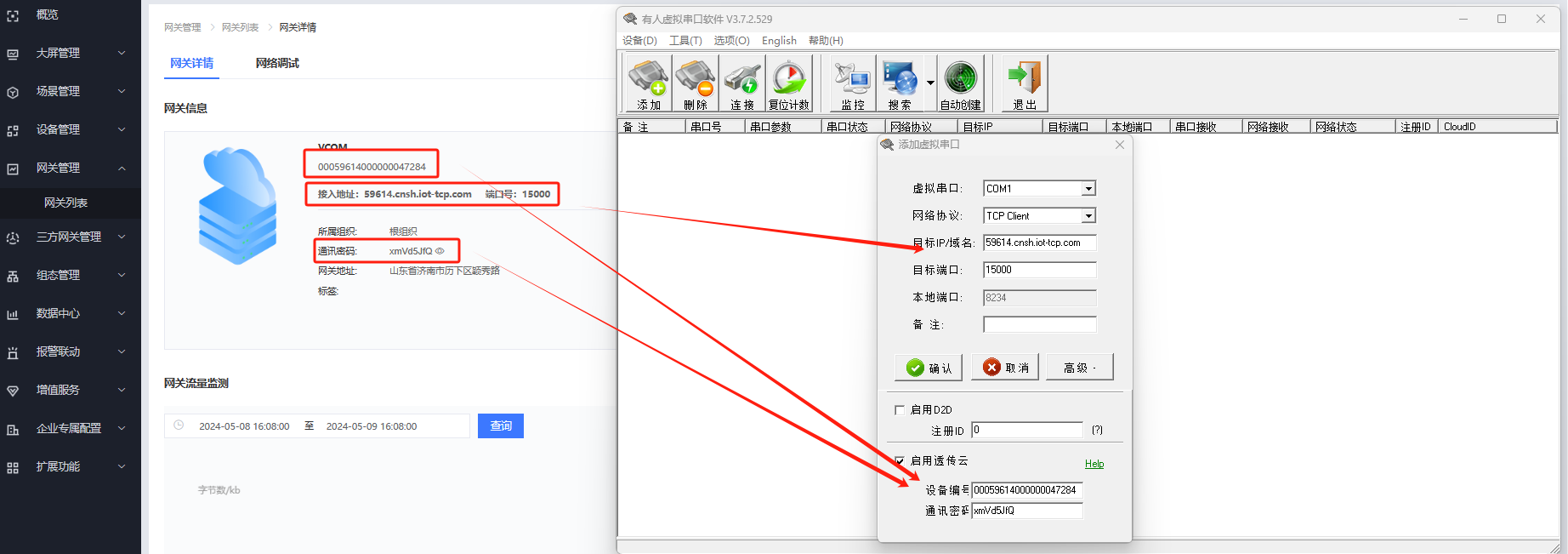

打開虛擬串口V3軟件，創建虛擬串口

選擇COM2

工作模式選擇TCP CLIENT，填入有人云分配的接入地址和端口號

點擊高級選項啟用透傳云，填入有人云分配的接入ID和密碼

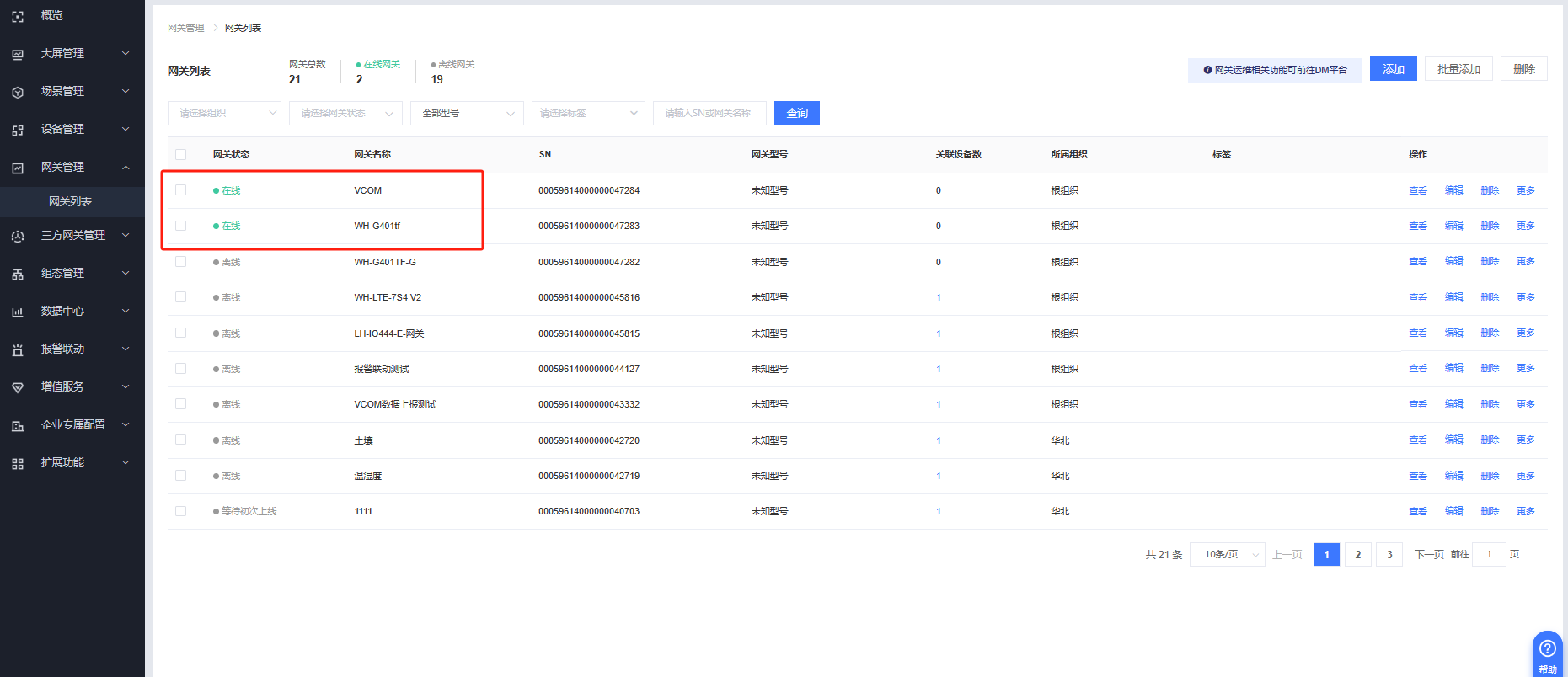

點擊確認即可看到虛擬串口在有人云上線。

3、有人云透傳策略參數設置

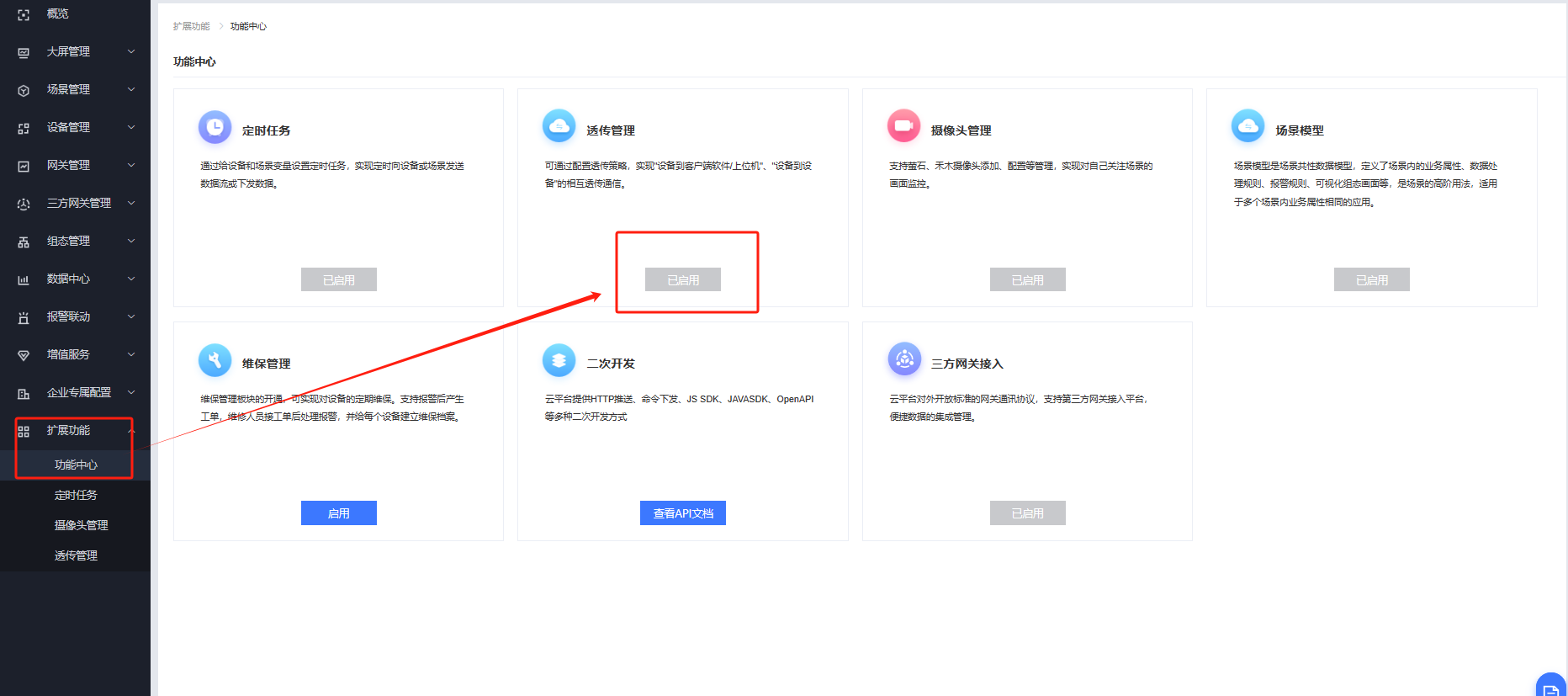

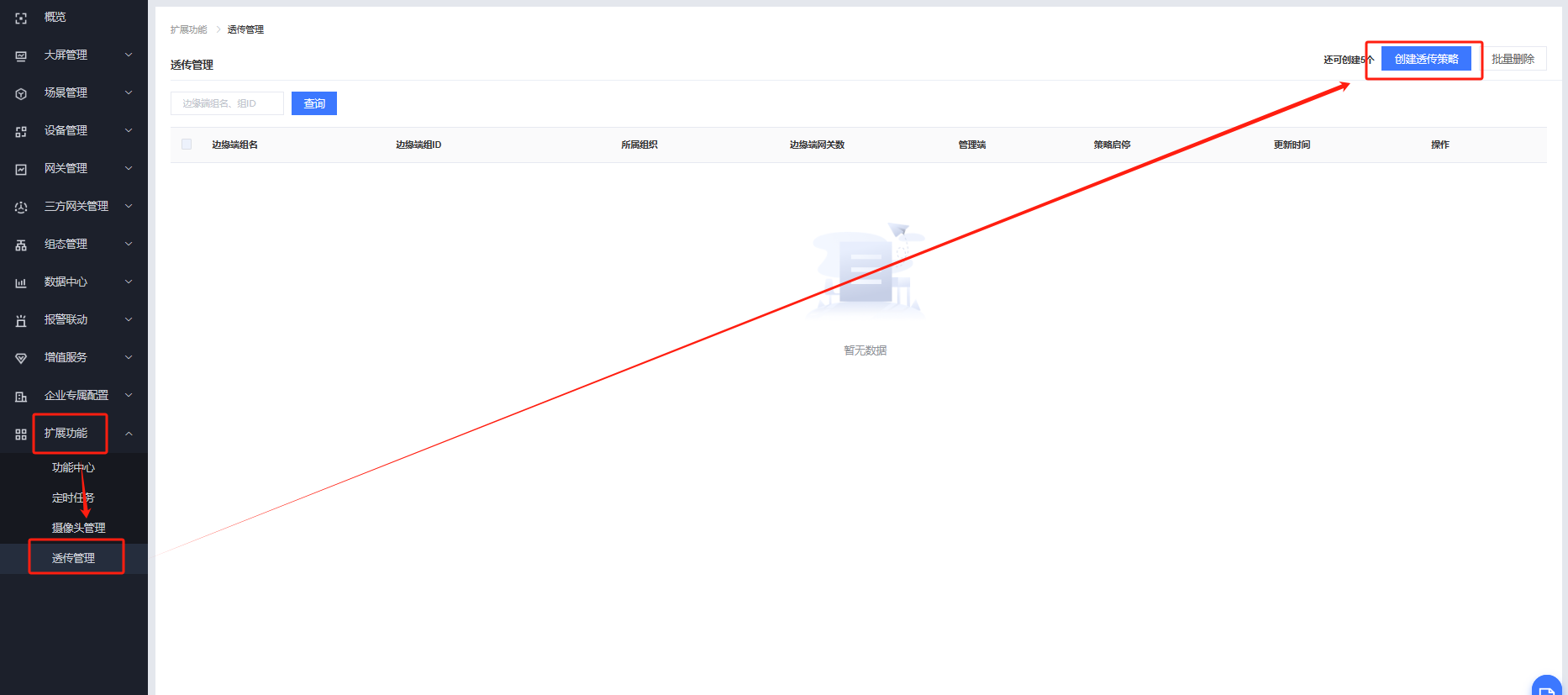

有人云IOT平臺---擴展功能---功能中心---啟用透傳管理

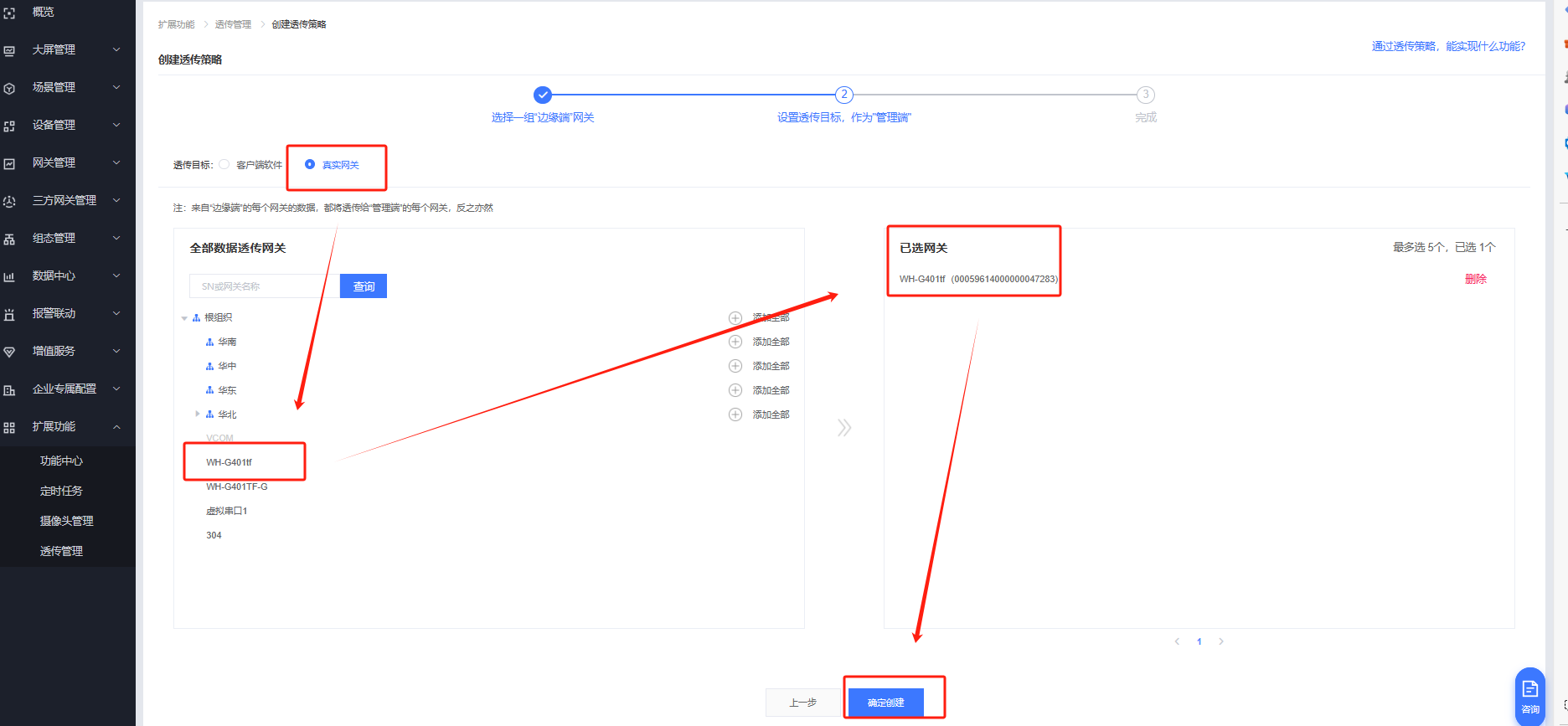

擴展功能---透傳管理---創建透傳策略

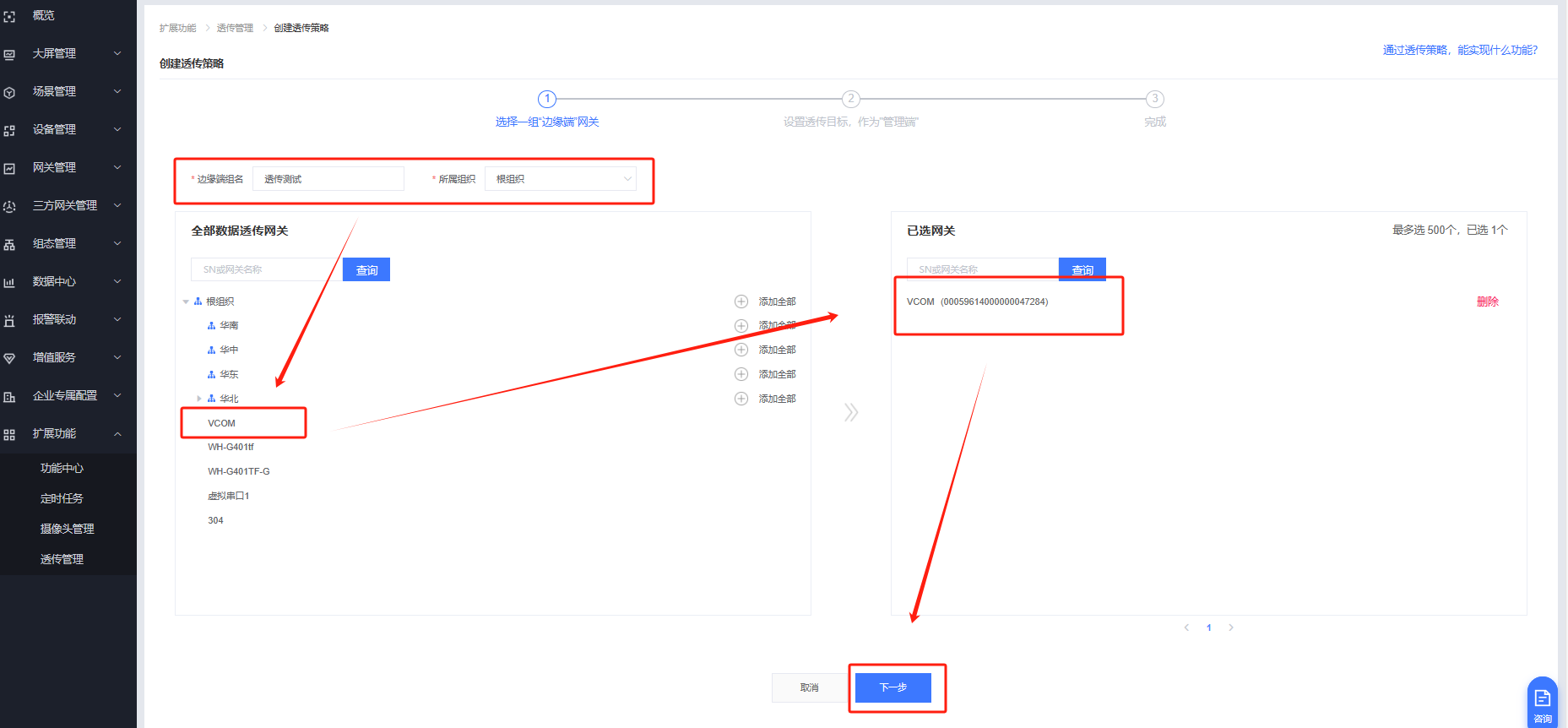

邊緣端組名為透傳測試，所屬組織根組織，選擇VCOM，下一步

真實設備---WH-G401tf-1，確定創建。

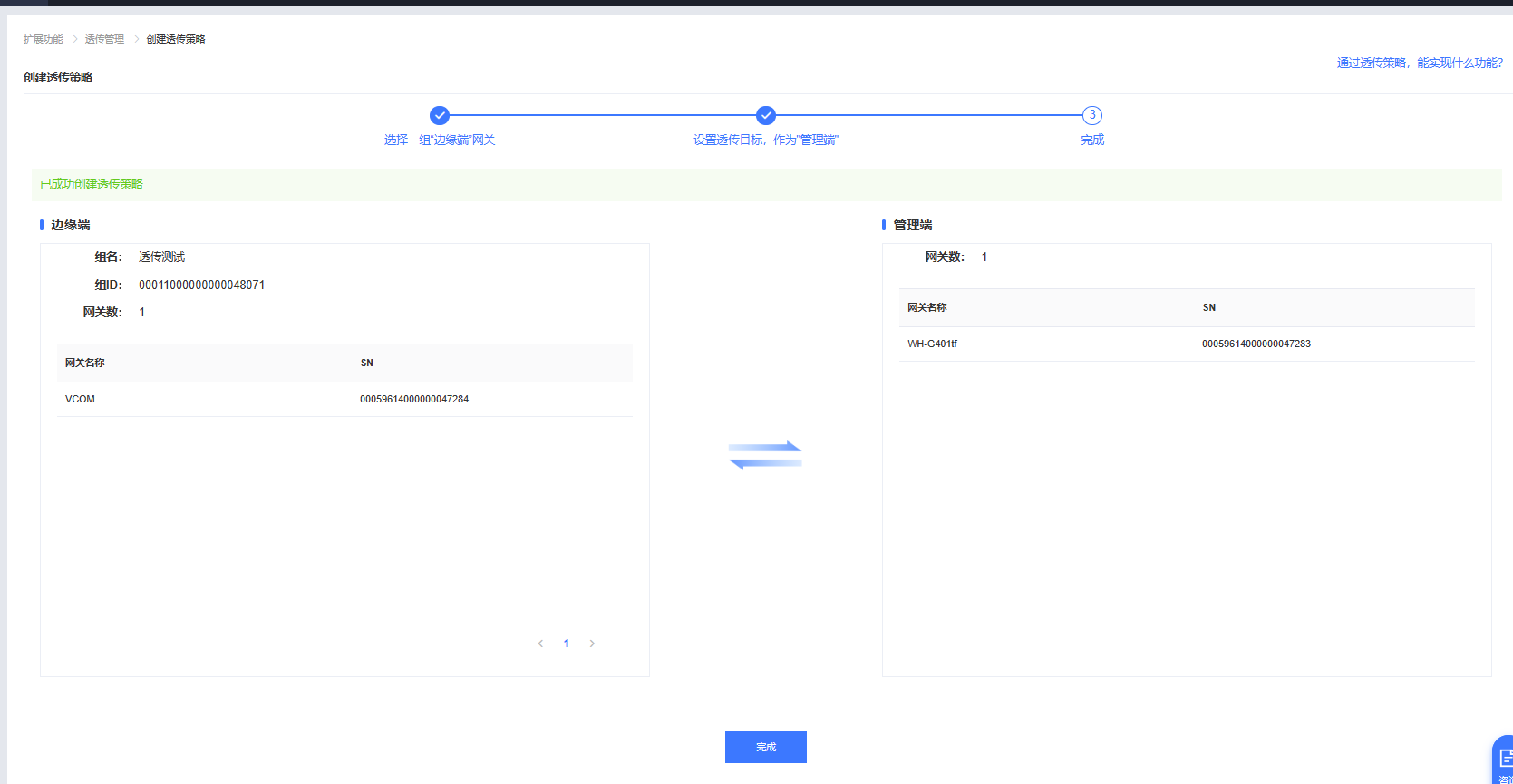

透傳組創建完成。

四、功能調試

1、功能調試

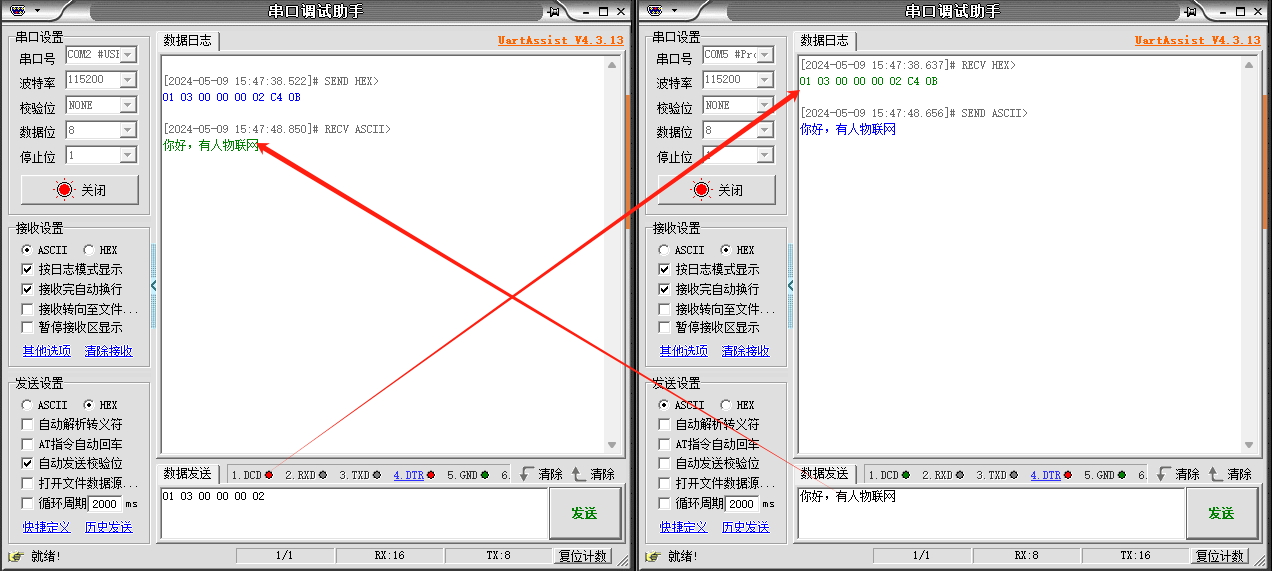

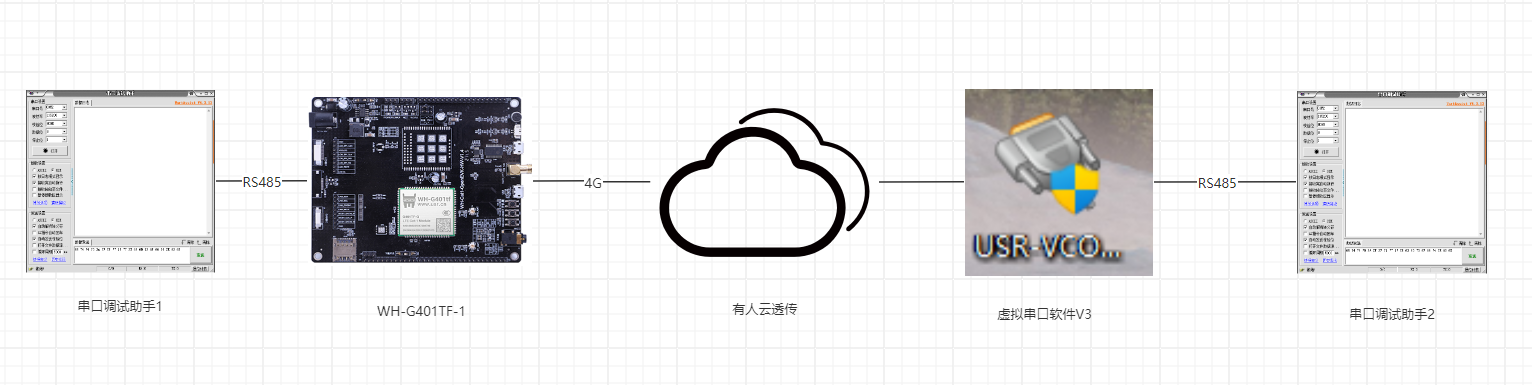

打開兩個串口調試助手，分別引用虛擬串口COM2和轉換器COM5，進行數據互發測試。

2、調試截圖

編寫人：尹叢欣 編寫日期：2024-06-03

審核人：尹叢欣 審核日期：2024-06-13

訂正版本：V1.0 訂正內容：初稿
