一、資料下載

WH-G401tf 套接字分發協議說明書官網下載鏈接：http://imbacareer.com.cn/Download/697.html

WH-G401tf 說明書官網下載鏈接：http://imbacareer.com.cn/Download/992.html

WH-G401tf 硬件設計手冊官網下載連接：http://imbacareer.com.cn/Download/994.html

WH-G401tf AT指令集官網下載鏈接：http://imbacareer.com.cn/Download/1002.html

WH-G401tf 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/939.html

調試助手軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

FTP他升級說明書官網下載鏈接http://imbacareer.com.cn/Download/696.html

二、硬件連接

1、所需物品

WH-Cat1-OpenEVK-G401TF表貼WH-G401TF-G產品 1臺

12V電源適配器 1個

數據線 1條

筆記本電腦 1臺

2、硬件連接

WH-Cat1-OpenEVK-G401TF開發板插上4G天線，插上SIM卡，將配件中帶的數據線接入天線旁邊的U口，另一端接到電腦的USB口上，然后產品接12V電源適配器上電。

電腦打開設置軟件。

附圖：

三、產品參數設置

1、WH-G401tf對接有人云參數設置

登錄有人云平臺：https://account.usr.cn/#/login?type=mp_scada&logout=1

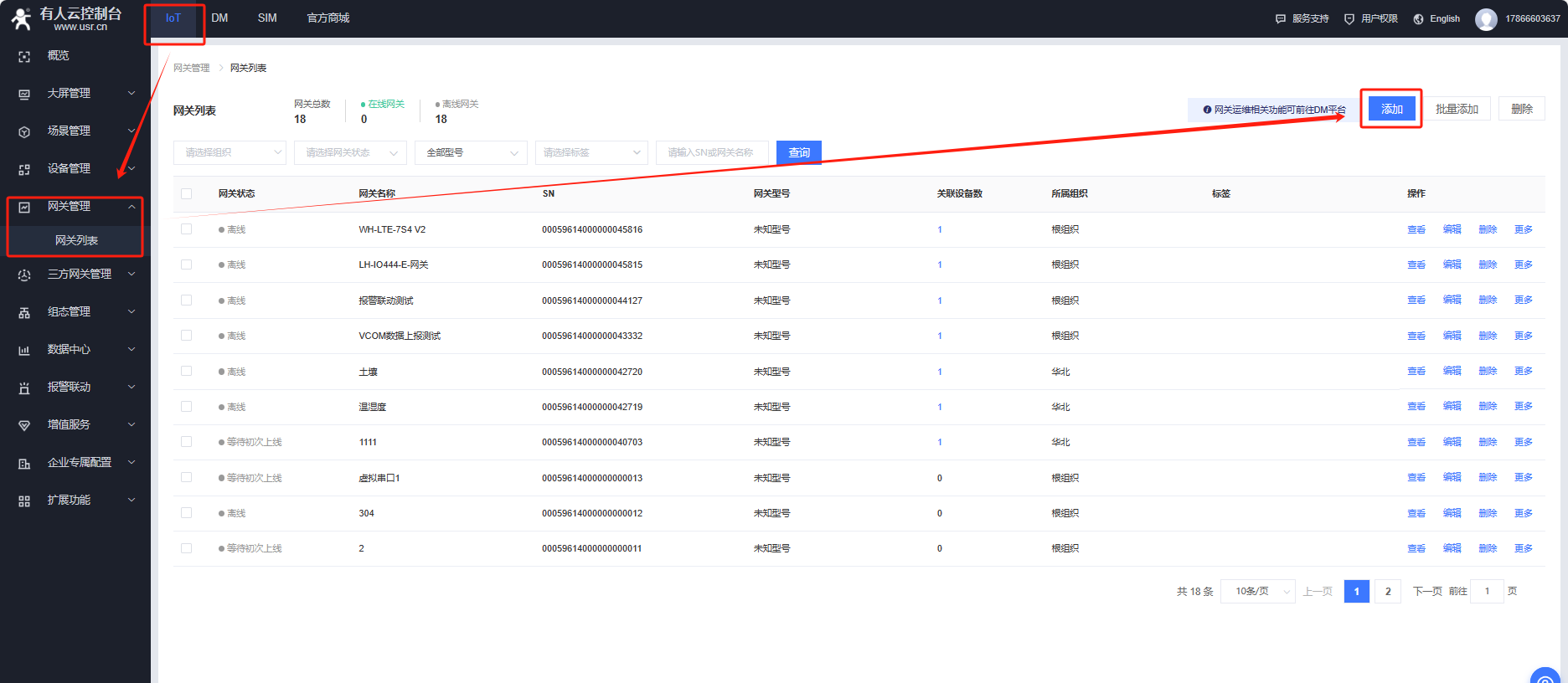

有人云IOT---網關管理---網關列表---添加

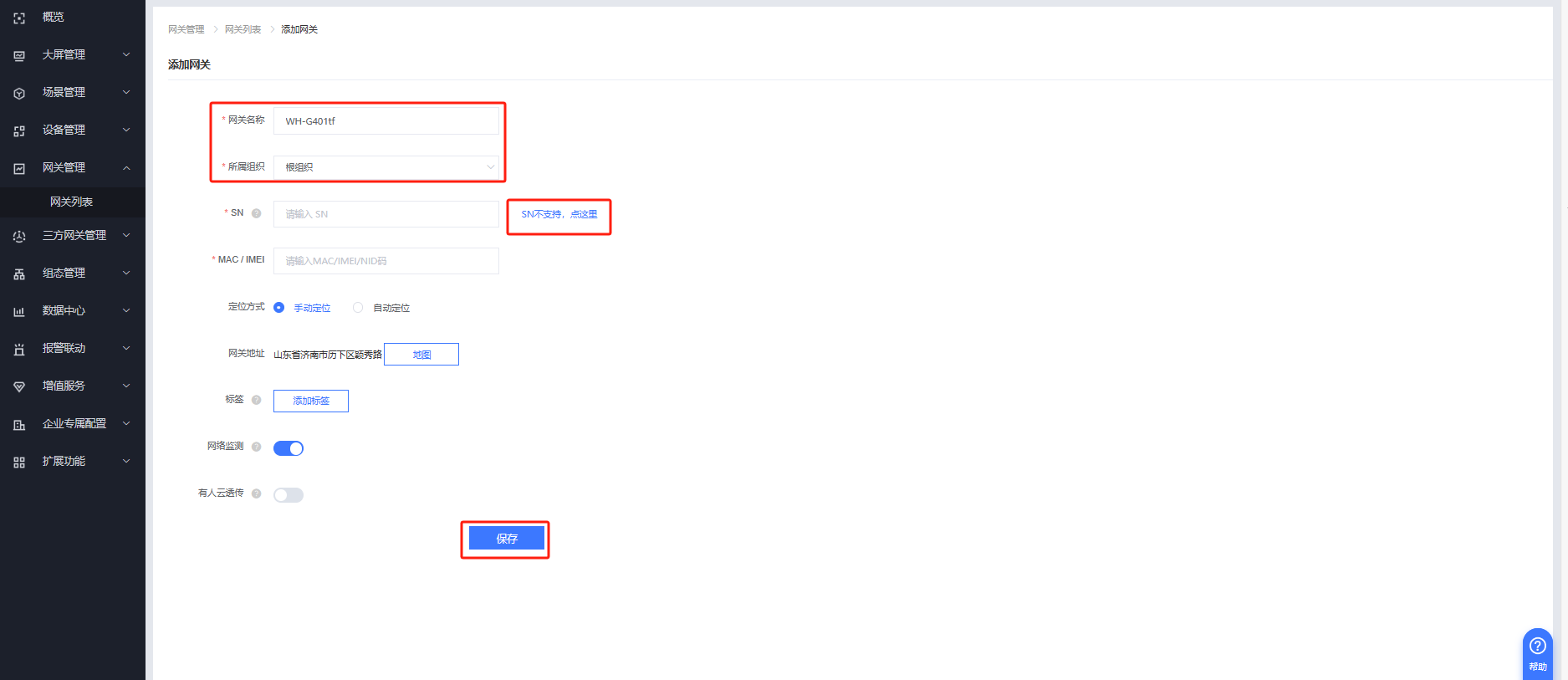

網關名稱：WH-G401tf

所屬組織：根組織

選擇“SN不支持，點這里”點擊保存。

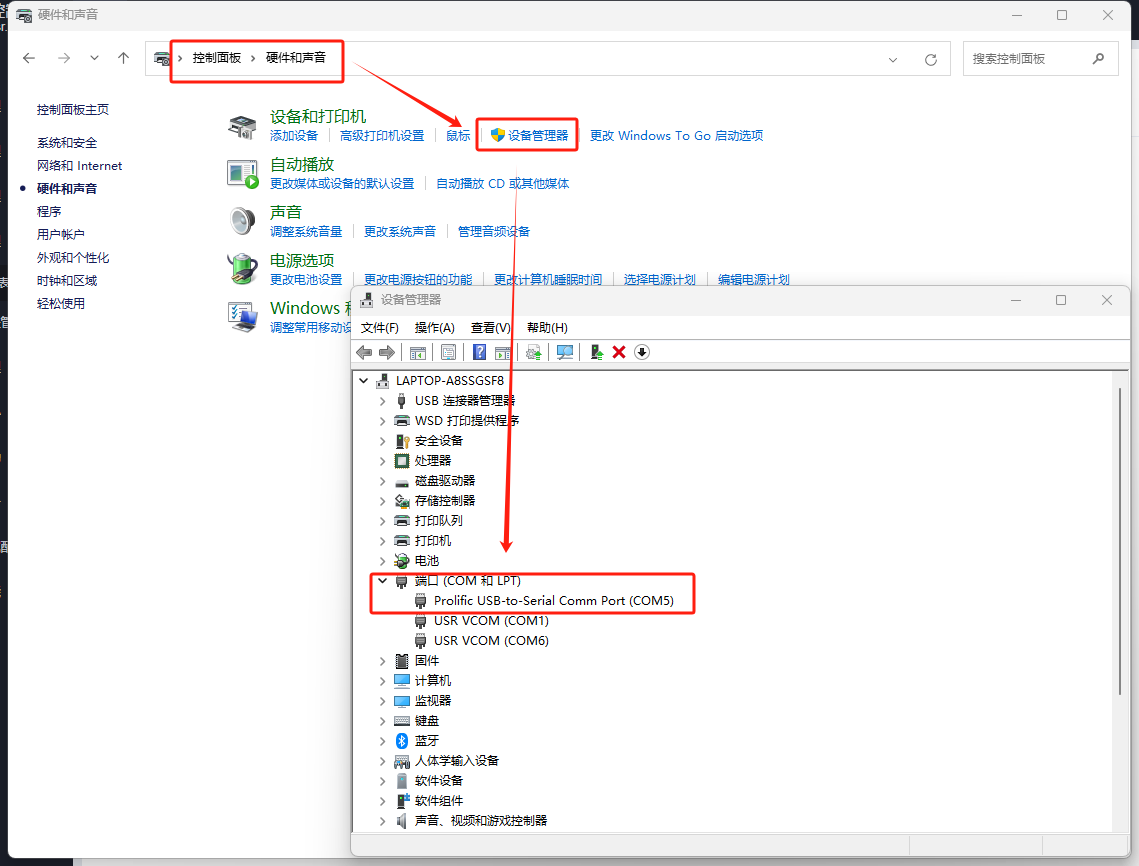

電腦打開控制面板---硬件和聲音---設備管理器---COM和LPT，確認轉換器的COM口為COM5。

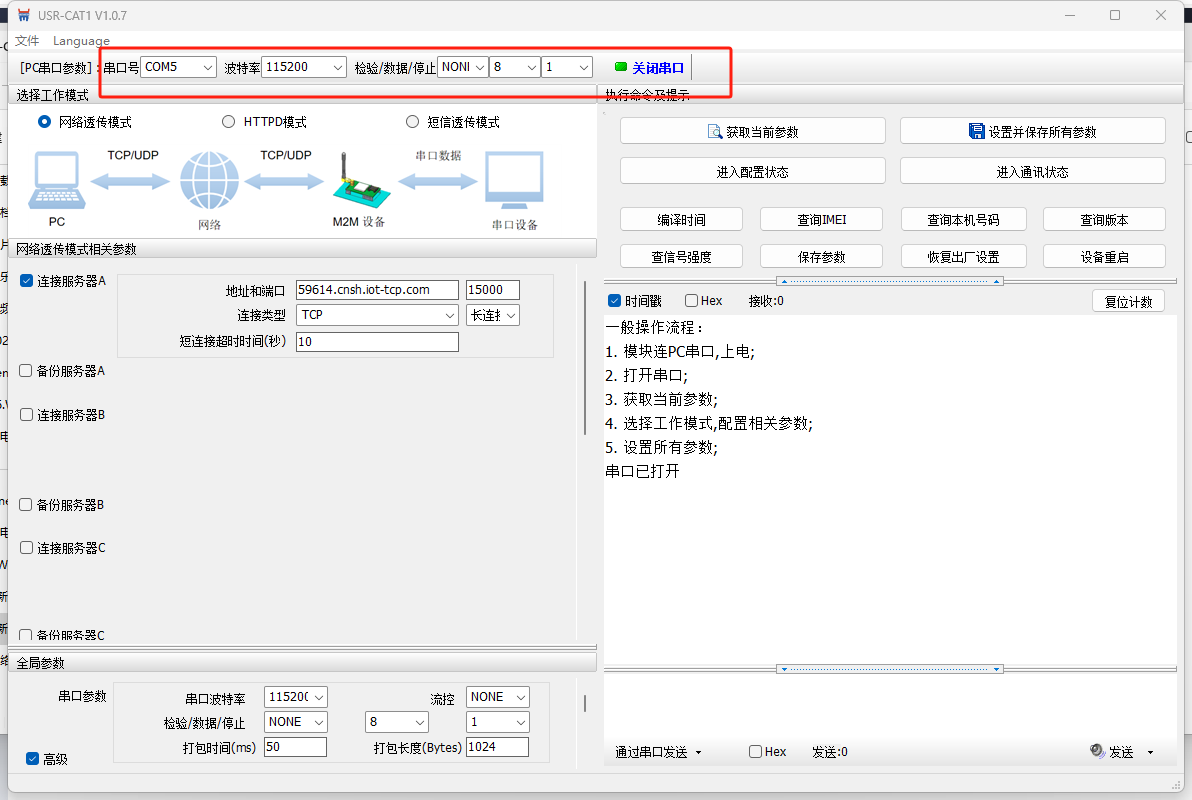

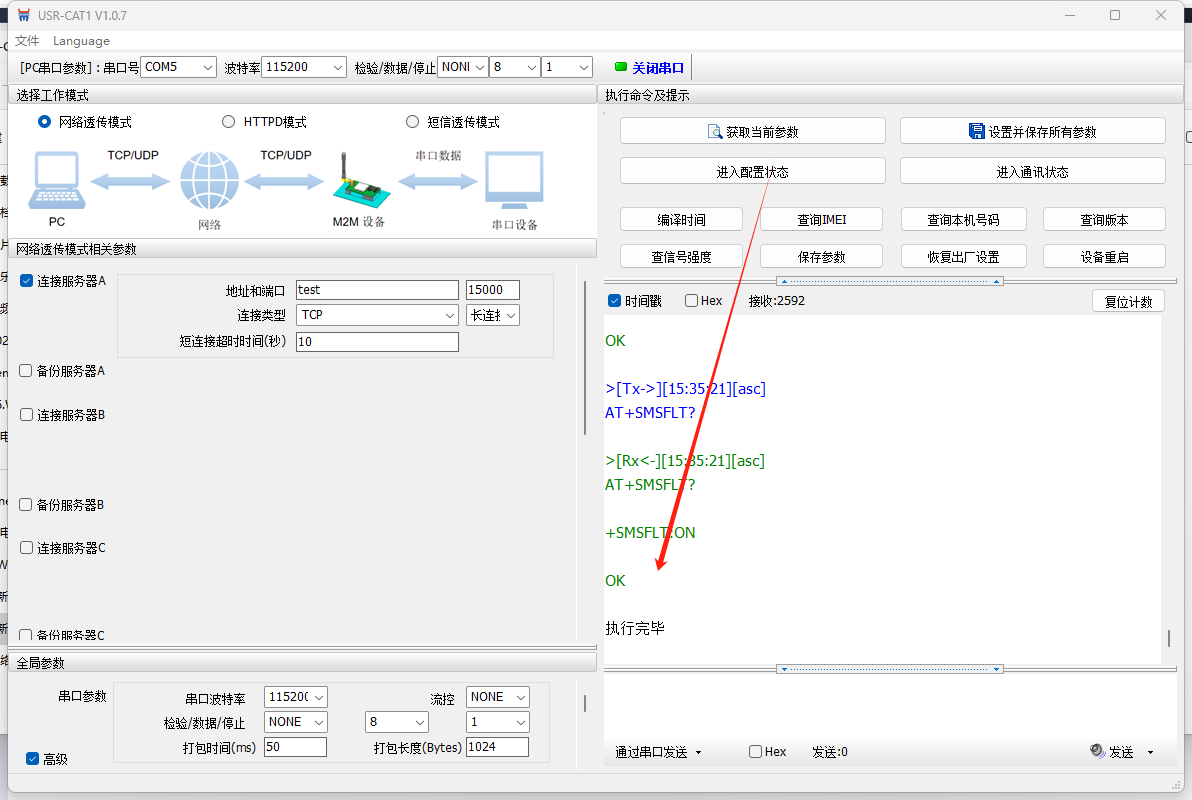

打開WH-G401TF的上位機軟件，選擇COM5，115200，NONE 8 1，點擊打開串口。

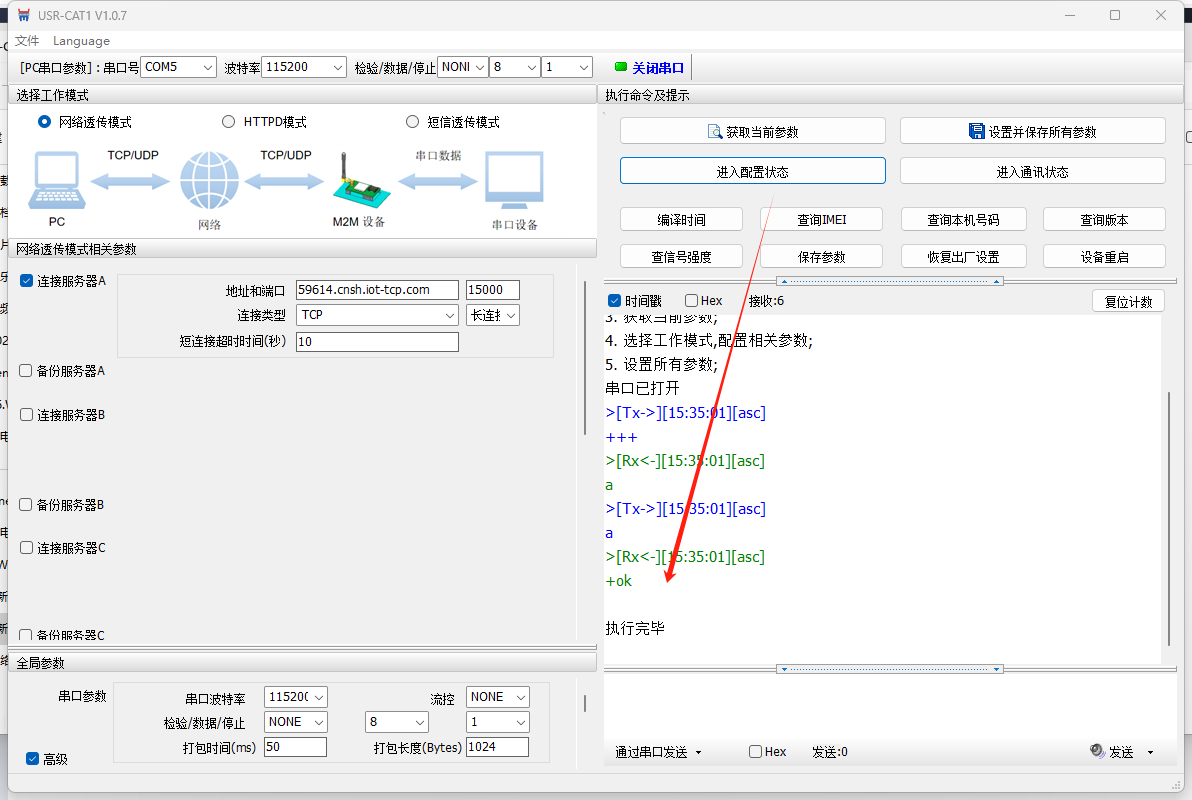

進入配置狀態

獲取當前參數

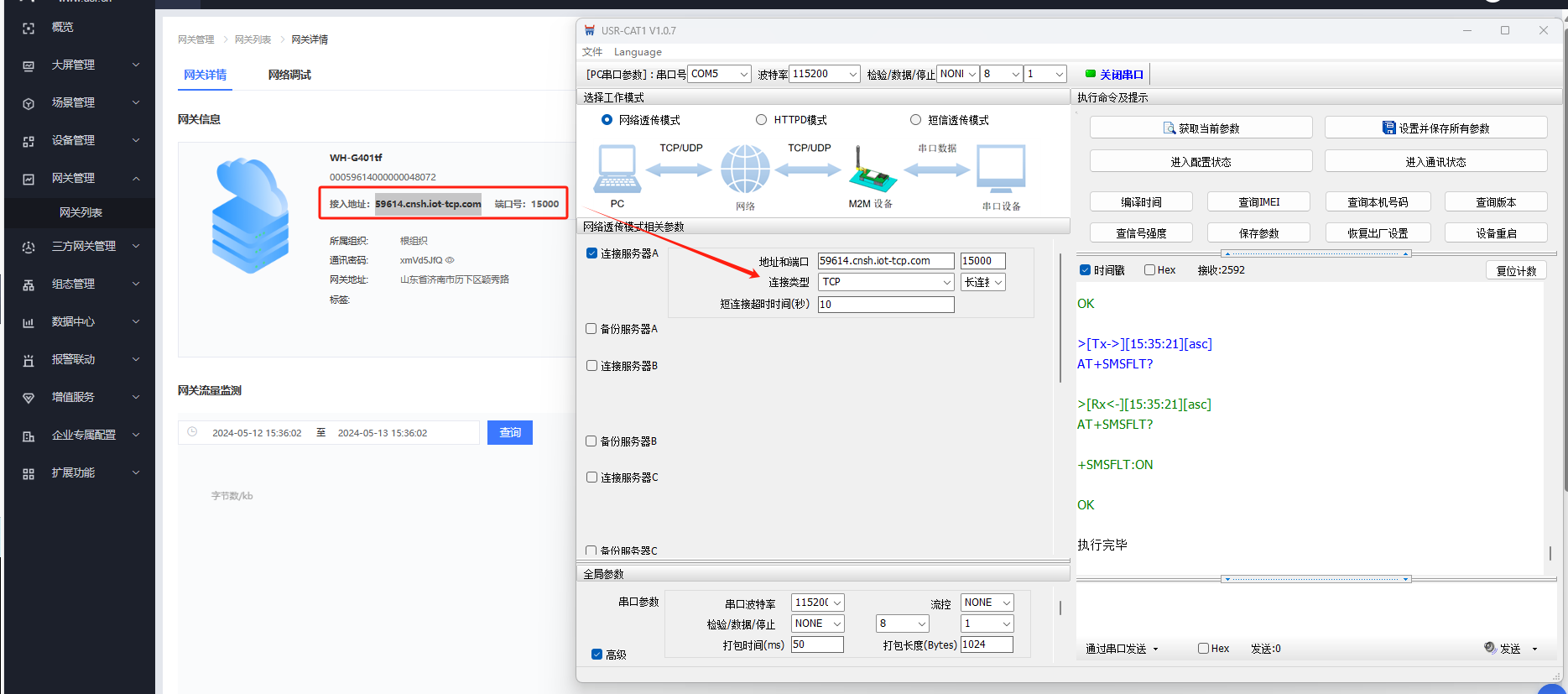

填入有人云分配的地址地址和端口號。

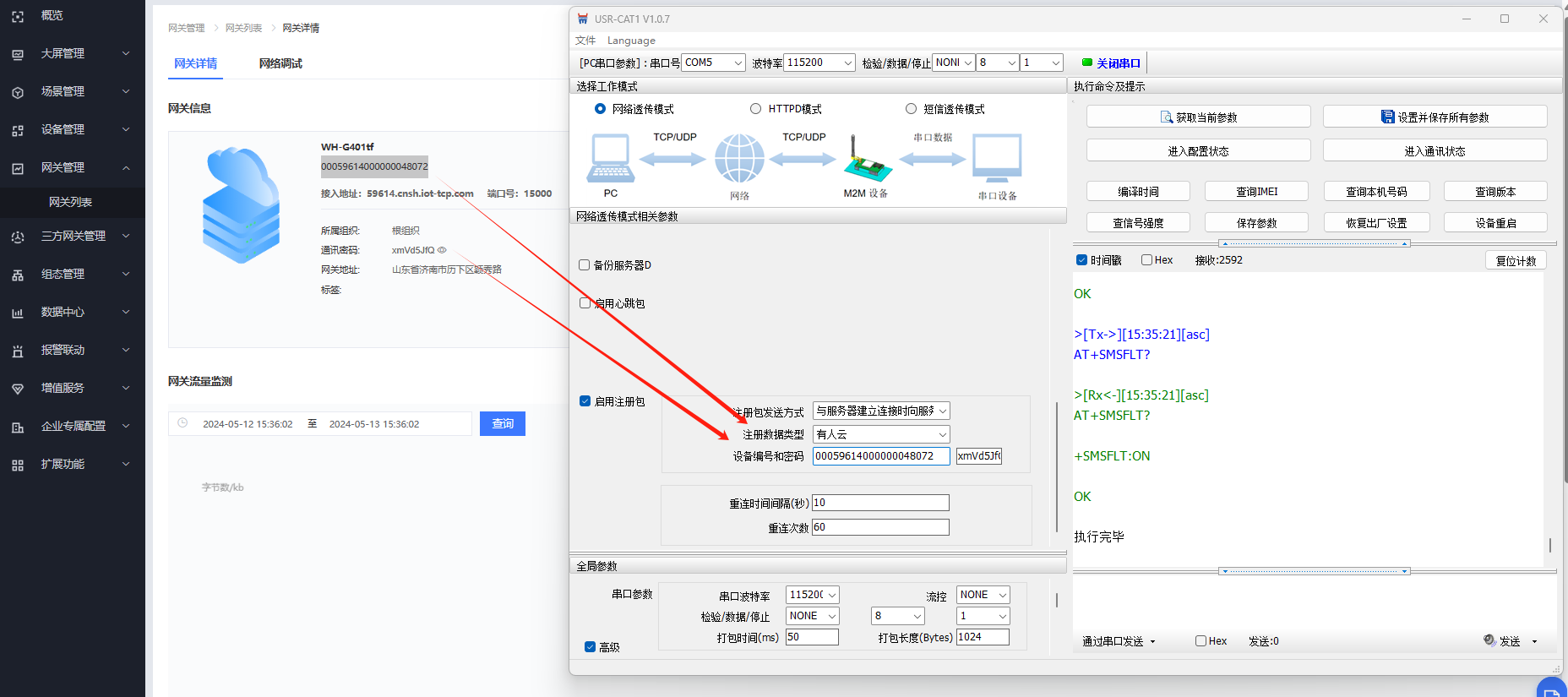

開啟注冊包，選擇有人云，填入有人云分配的接入ID和密碼

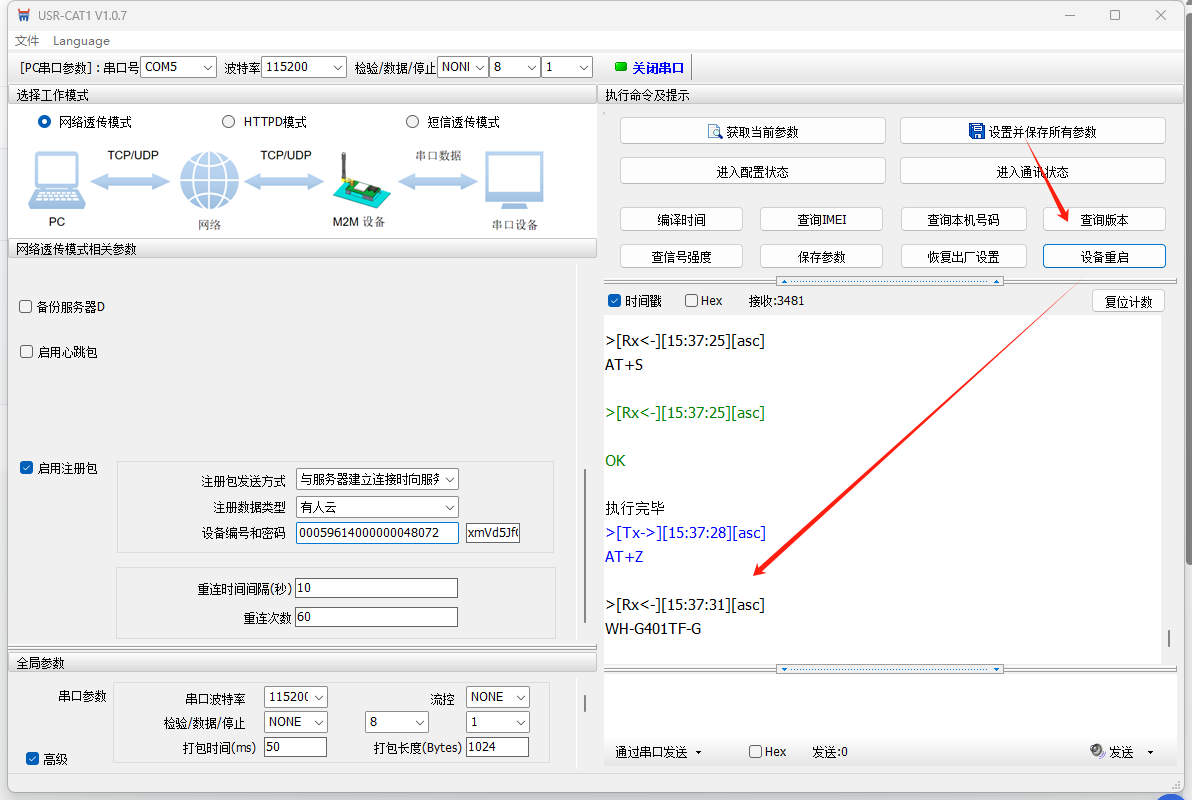

設置并保存所有參數，設備重啟

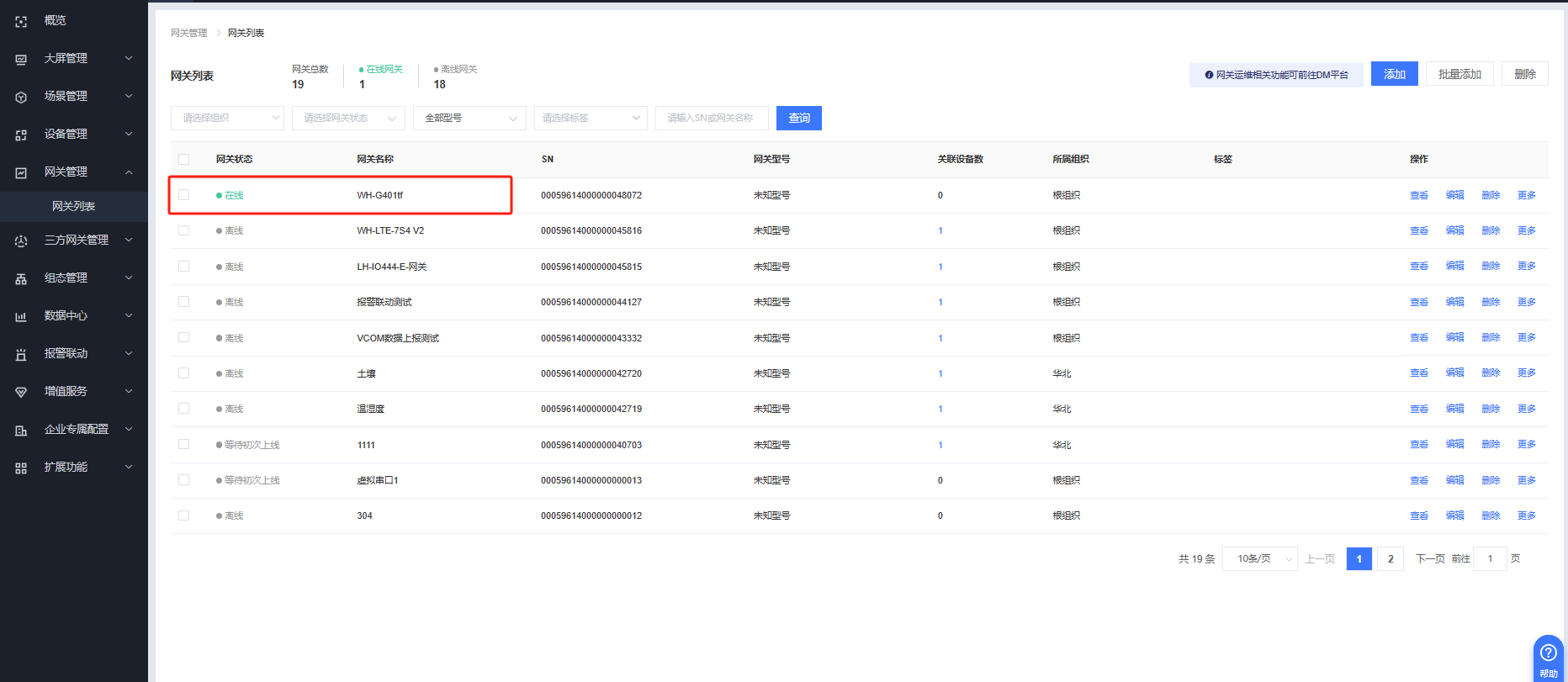

等待一會即可看到設備上線。

2、有人云模板和設備參數設置

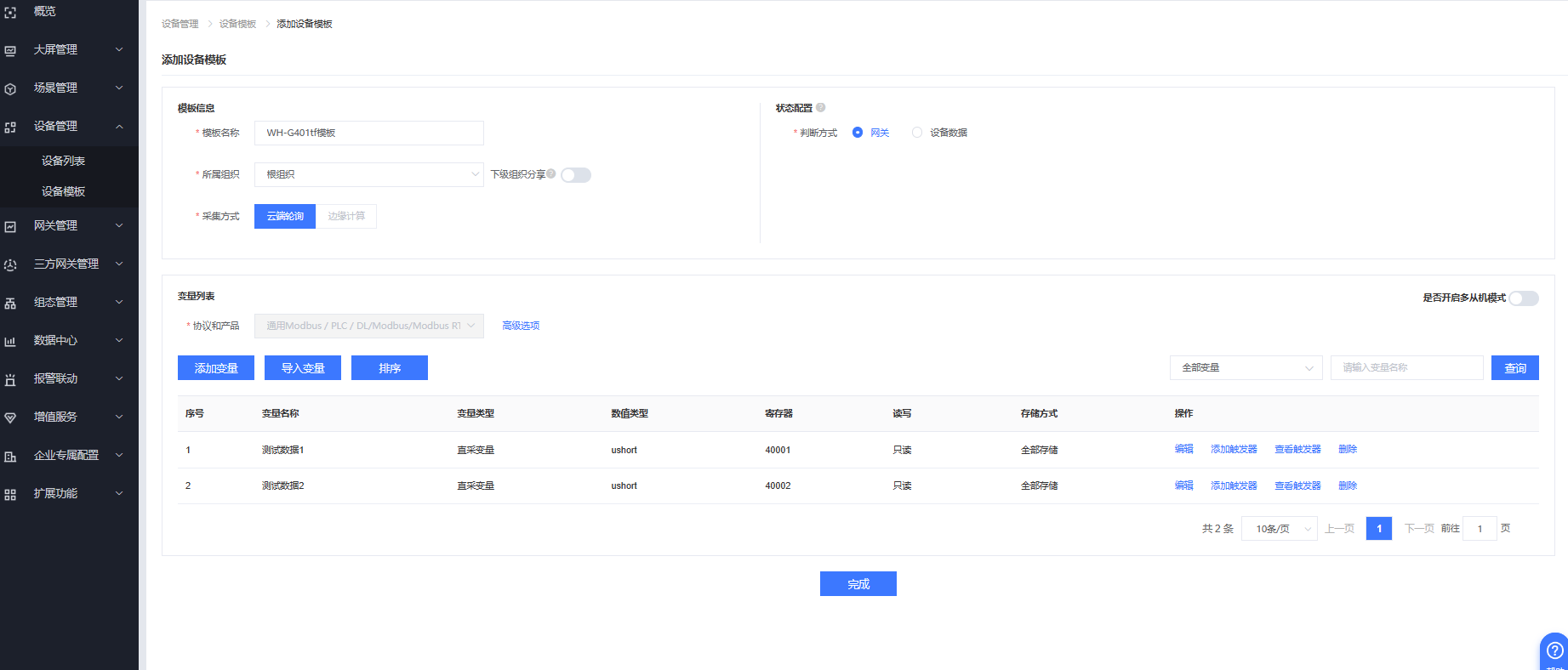

添加模板

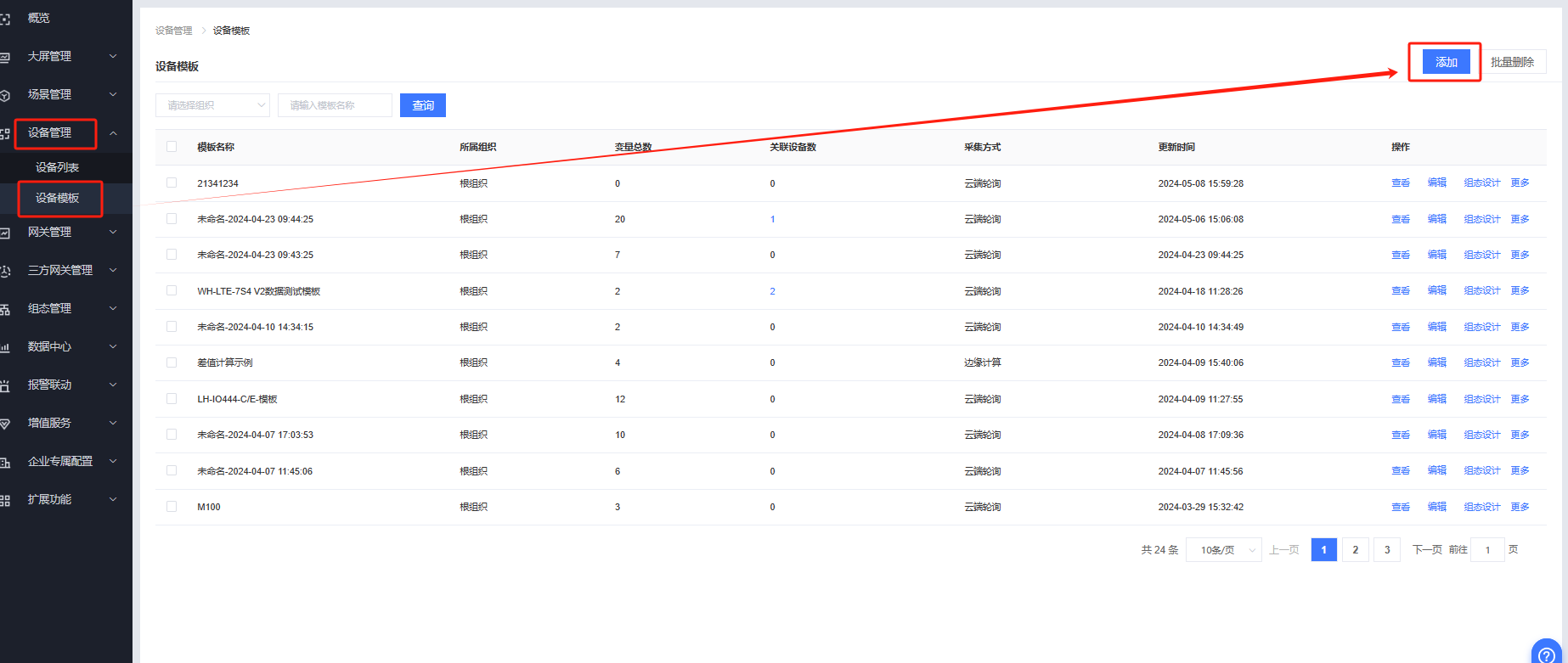

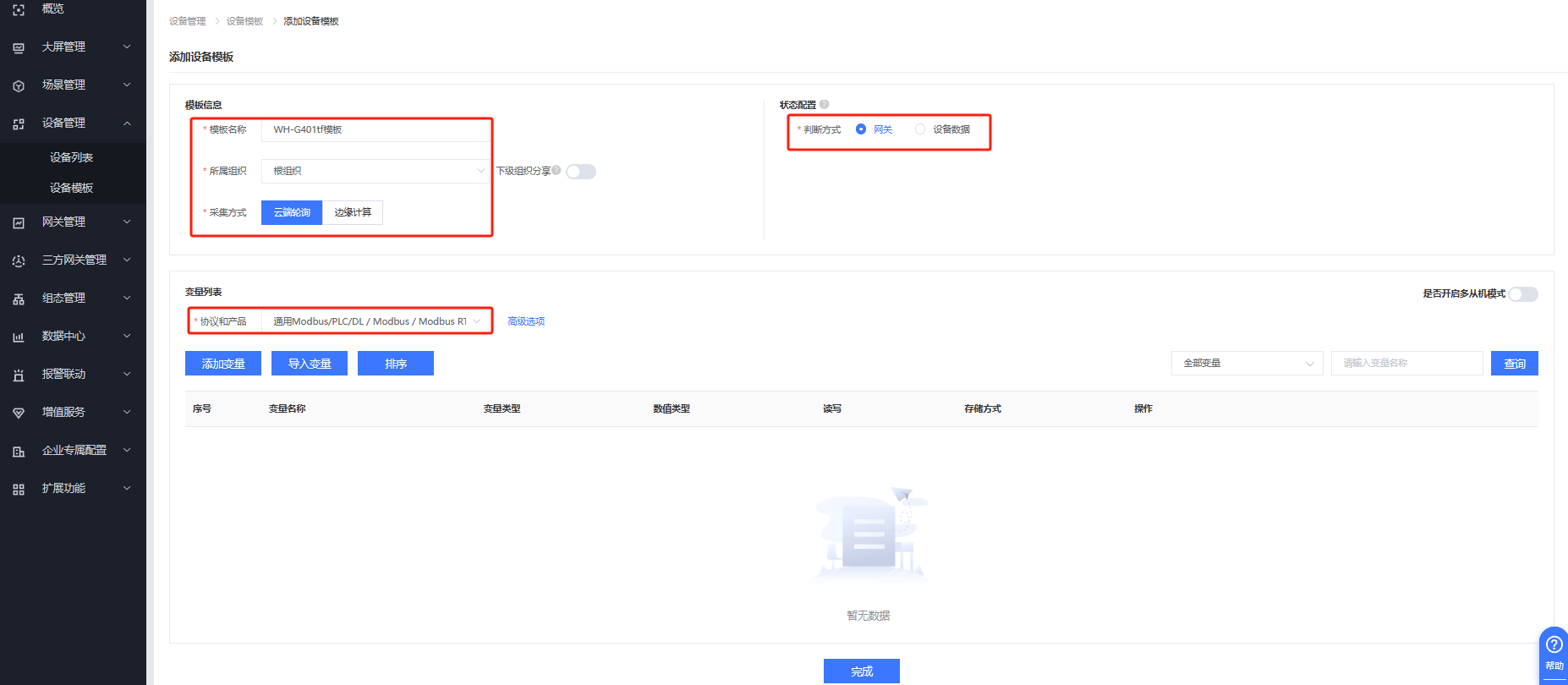

有人云IOT平臺---設備管理---設備模板---添加

模板名稱：WH-G401tf模板

所屬組織：根組織

采集方式：云端輪詢

判斷方式：網關

協議和產品：通用Modbus/PLC/DL / Modbus / Modbus RTU

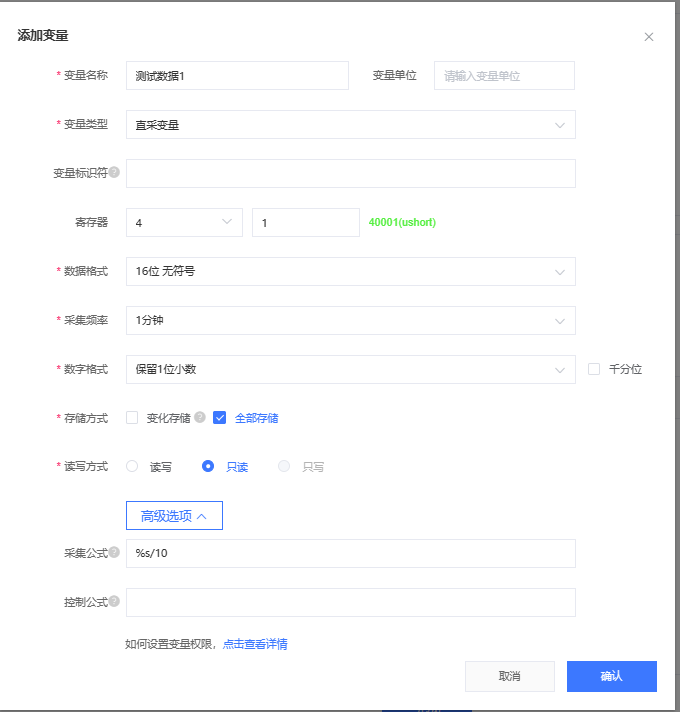

添加變量：

變量名稱：測試數據1

變量類型：直采變量

寄存器：40001

數據格式：16位無符號

采集頻率：1分鐘

數字格式：保留一位小數

讀寫方式：只讀

高級選項中添加采集公式：%s/10

同樣方式添加變量：測試數據2

點擊完成。

有人云模板添加參考：http://cloud.usr.cn/document/892.html

添加設備并綁定網關

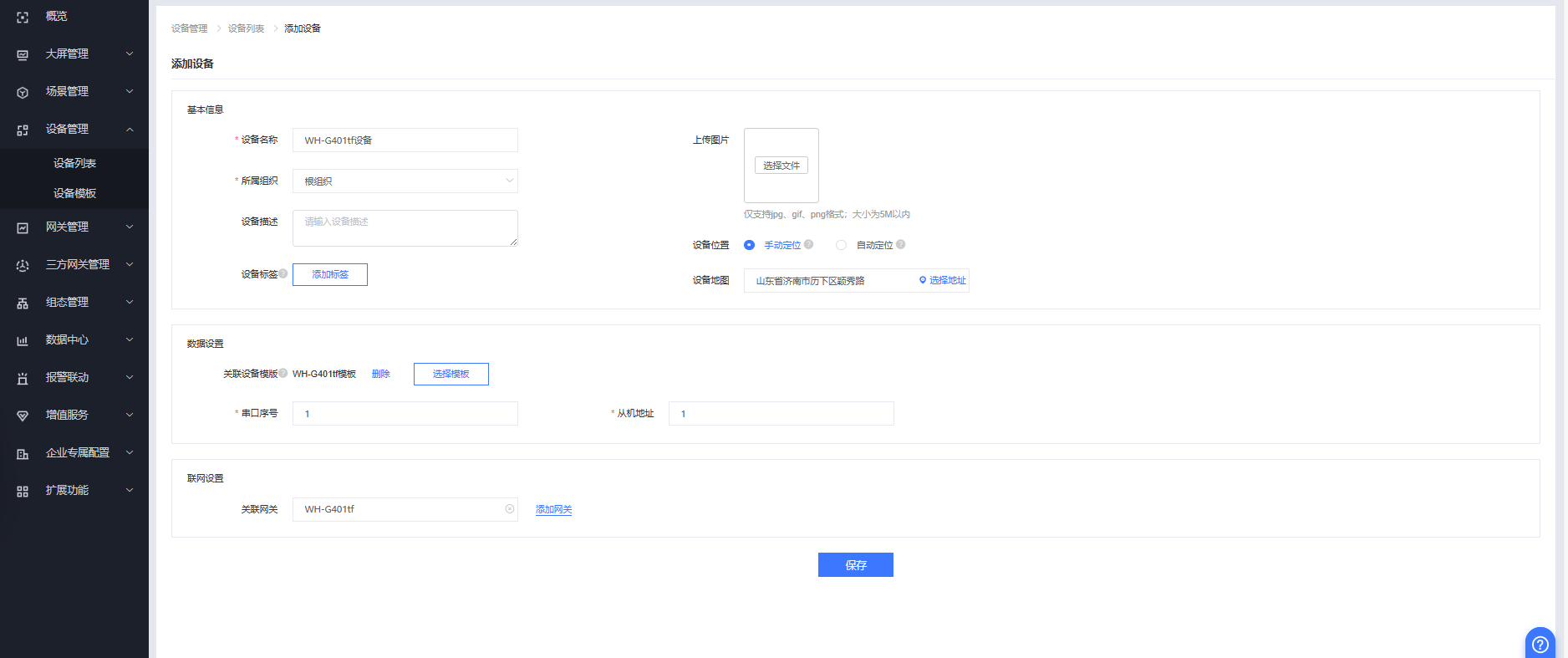

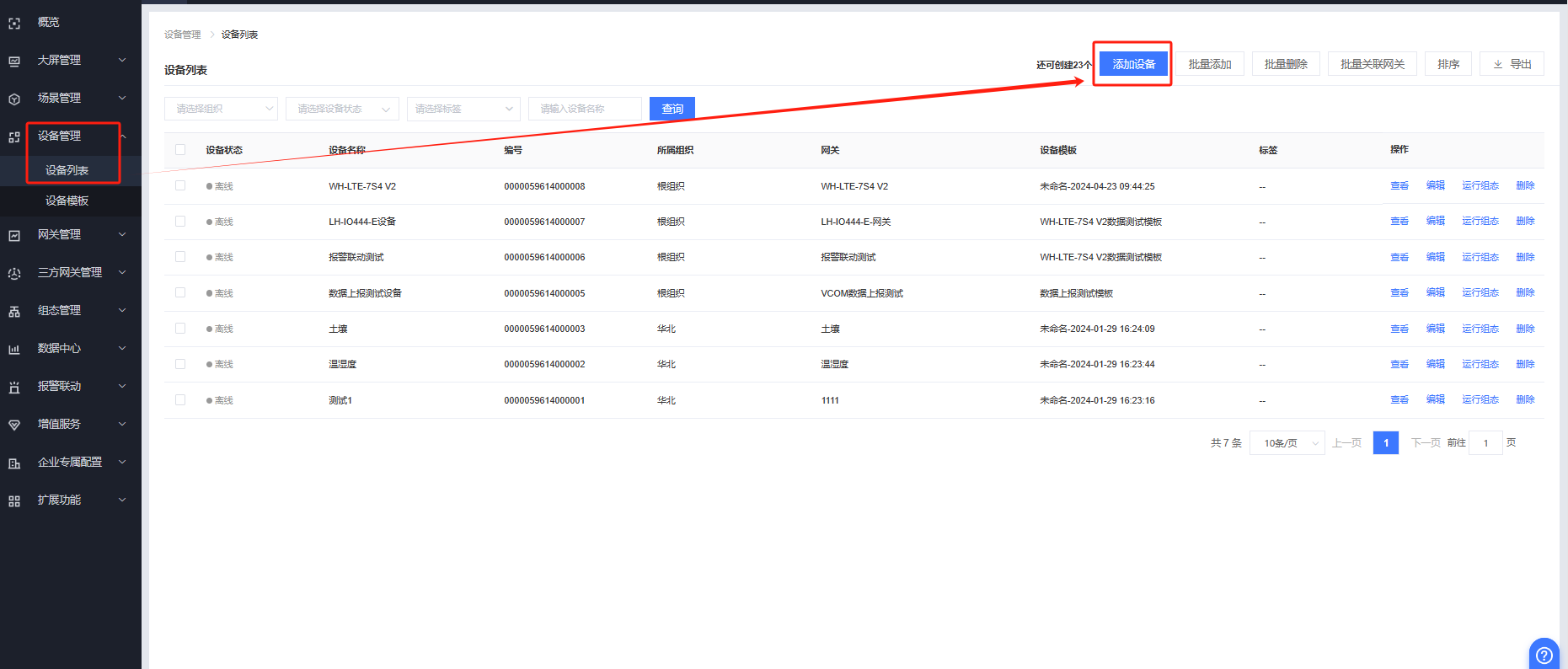

有人云IOT平臺---設備管理---設備列表---添加設備

設備名稱：WH-G401tf設備

所屬組織：根組織

綁定剛才做的設備模板，串口序號1，從機地址1

綁定網關WH-G401tf,點擊保存。

3、modbus slave軟件參數設置

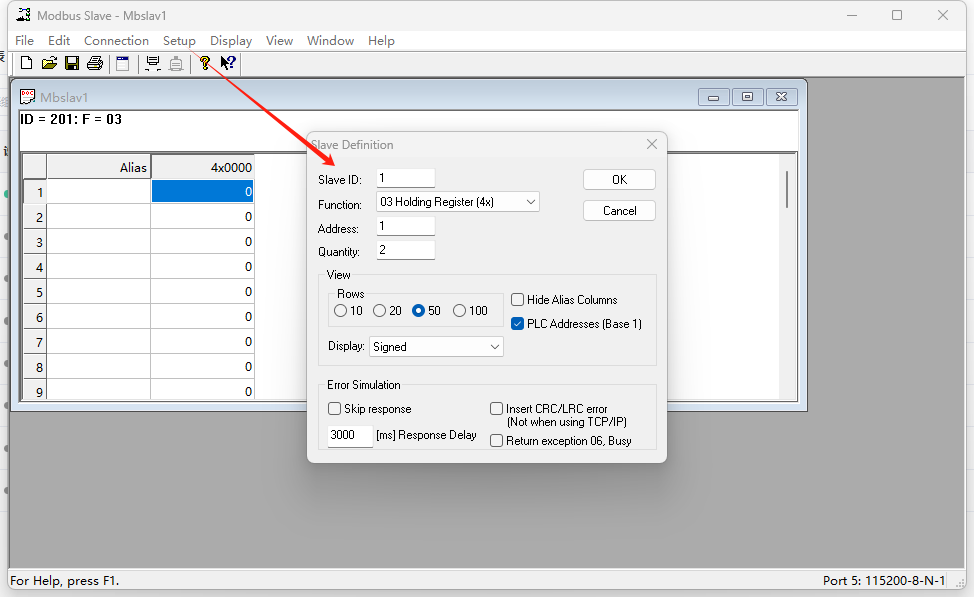

打開modbus slave軟件，模擬modbus rtu從機

選擇COM5 115200 NONE 8 1

從機地址1，功能碼03，寄存器起始地址1，寄存器個數2

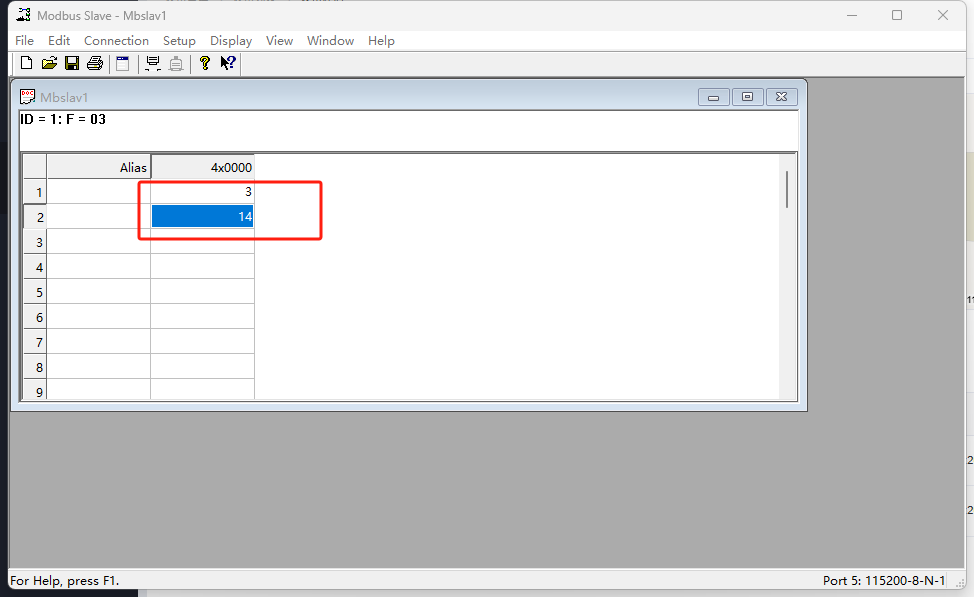

modbus slave軟件中填入數字3和14

四、功能調試

1、功能調試

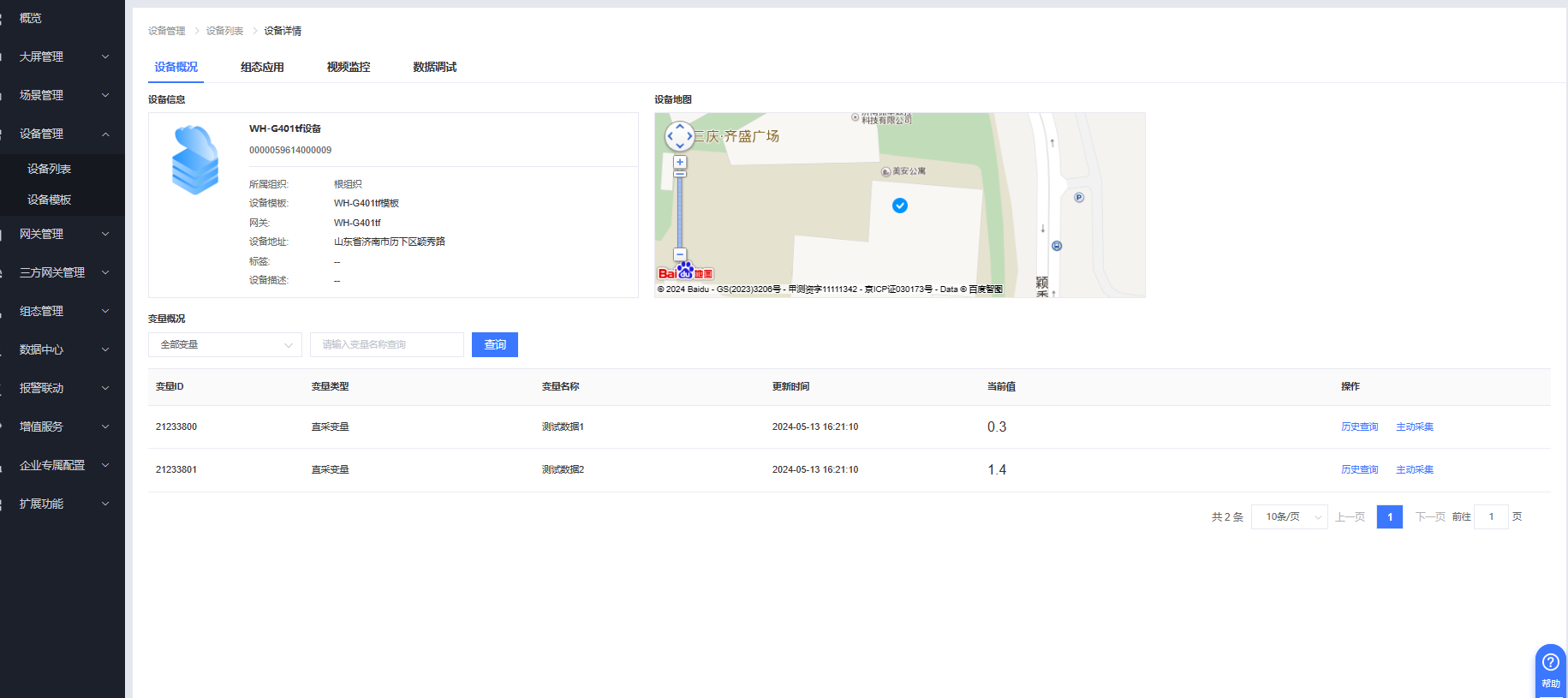

服務器上收到數據

2、調試截圖

編寫人：尹叢欣 編寫日期：2024-06-03

審核人：尹叢欣 審核日期：2024-06-13

訂正版本：V1.0 訂正內容：初稿
