USR-FQ610-4個產品串口廣播模式示例

一、資料下載：

1. USR-FQ610 說明書官網下載鏈接：http://imbacareer.com.cn/Download/1370.html

2、USR-FQ610 規格書官網下載鏈接：http://imbacareer.com.cn/Download/1371.html

3、USR-FQ610 上位機軟件官網下載鏈接：http://imbacareer.com.cn/Download/1372.html

二、硬件連接：

1、所需物品：

USR-FQ610 產品 4臺（2個收發數據，2個做中繼）

12V電源適配器 4個

USB-RS232串口線 4條

筆記本電腦 2臺

2、硬件連接：

四個USR-FQ610 的232串口接USB-RS232串口線到電腦USB口，然后產品接12V電源適配器上線，依次配置參數。

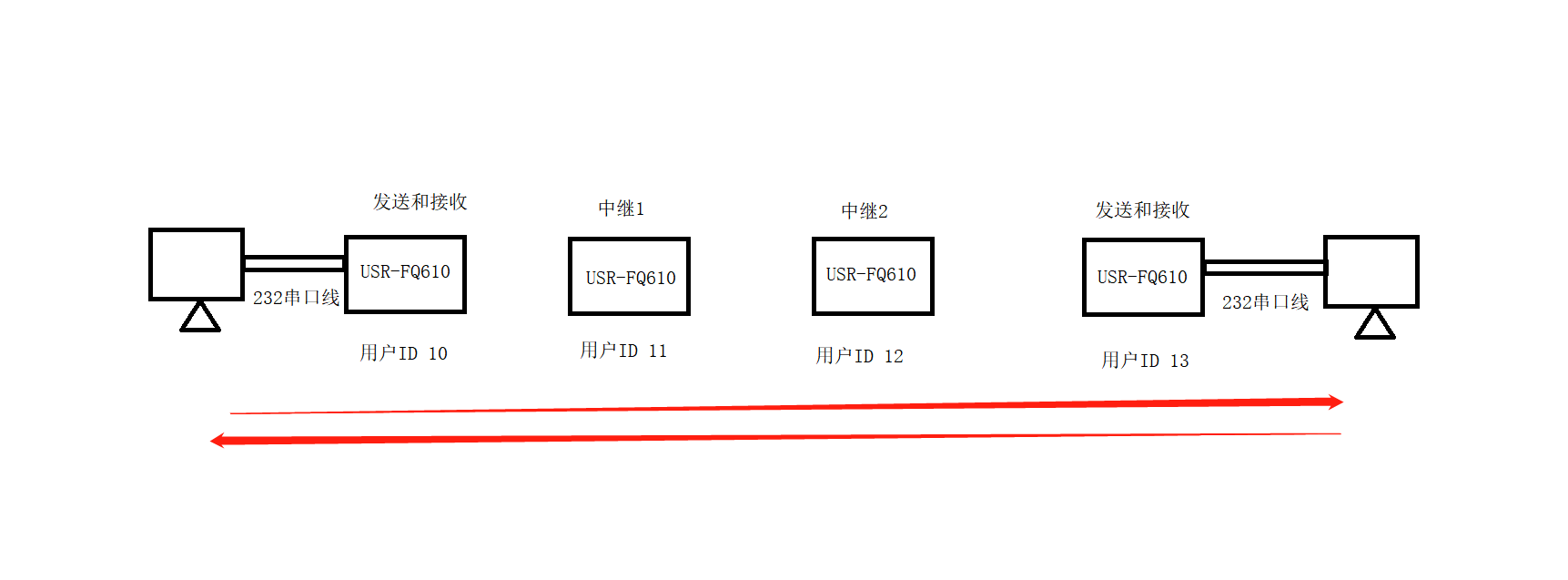

配置完參數，1臺USR-FQ610串口用USB-RS232接電腦，電腦打開串口助手，另1臺USR-FQ610串口用USB-RS232接電腦，電腦打開串口助手。中間2臺USR-FQ610不需要接串口線，做中繼。

2端的電腦模擬2個串口設備，2個串口助手相互發送數據。

3、硬件連接：

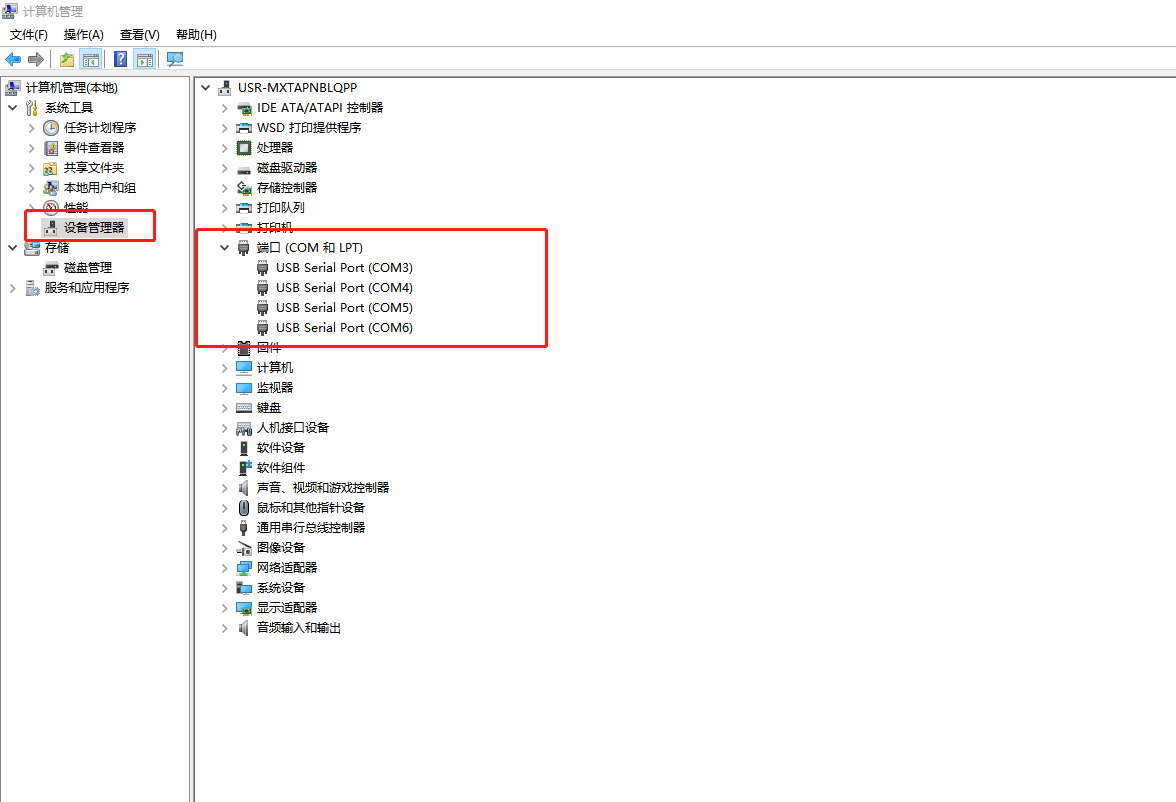

電腦打開計算機——管理——端口，確認USB-RS232串口的COM口號。

三、產品參數設置：

1、第一臺USR-FQ610參數設置

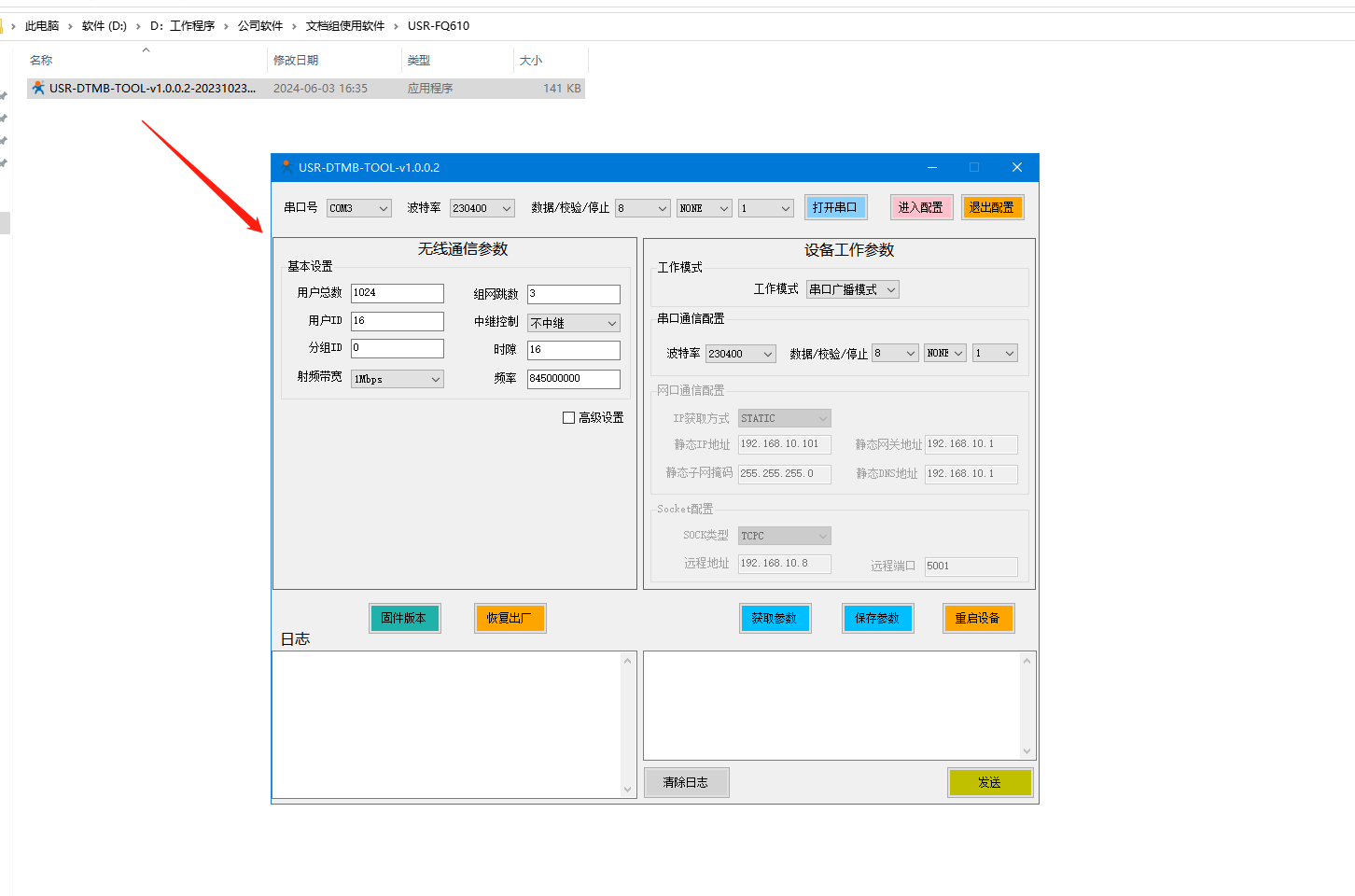

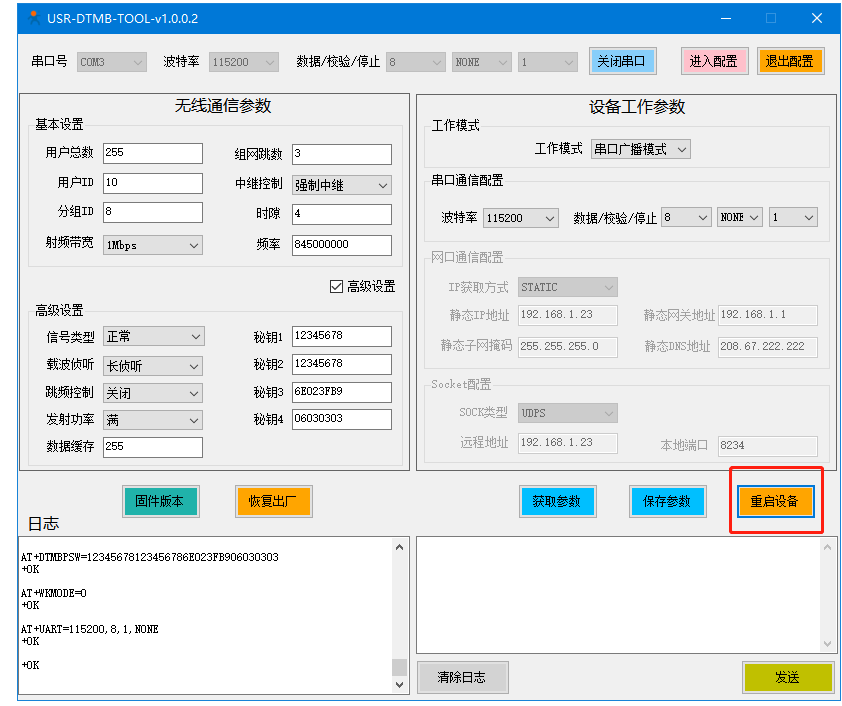

（1）電腦打開USR-FQ610的設置軟件，選擇對應的串口線COM口號。

（2）波特率115200，數據位8，校驗位NONE，停止位1。

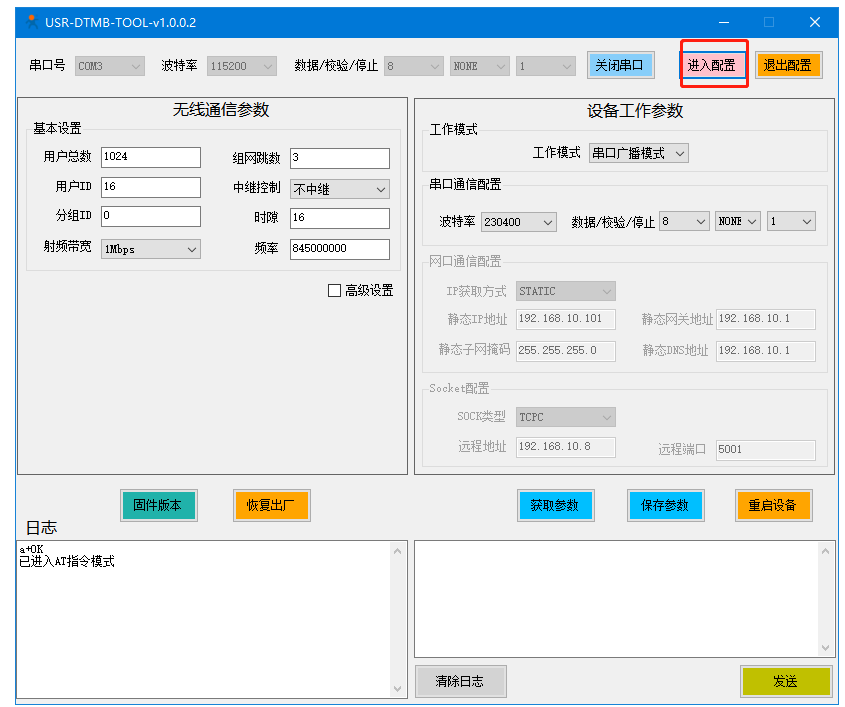

（3）點擊進入配置。

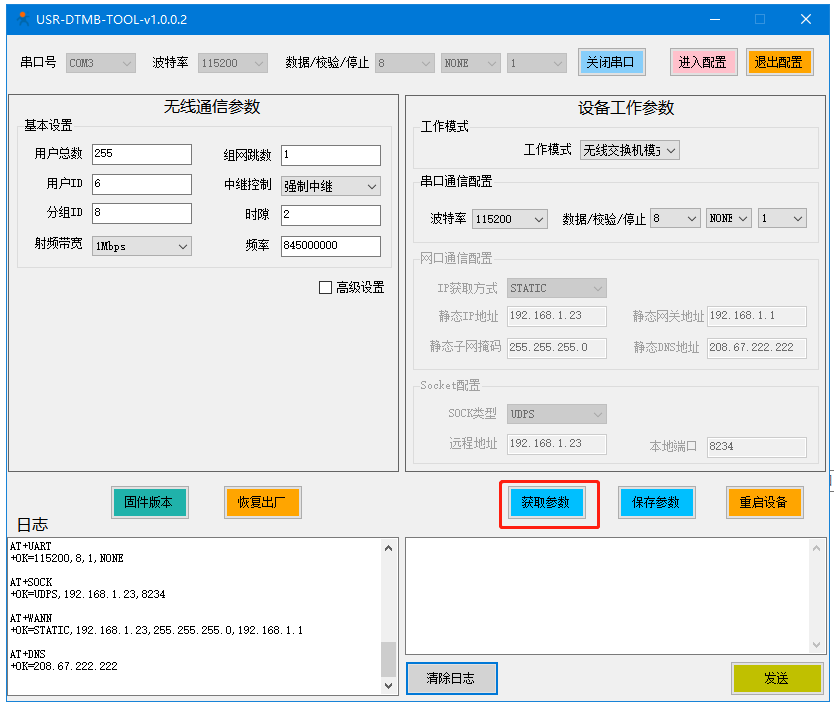

（4）點擊獲取參數，等待獲取USR-FQ610全部參數。

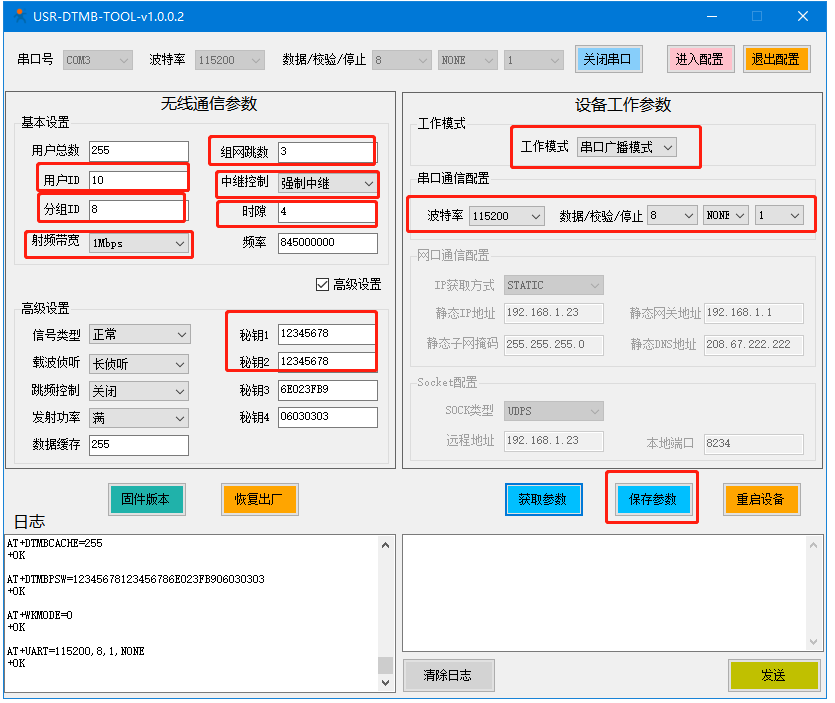

（5）設置用戶ID為10，分組ID為8，射頻帶寬1Mbps。

組網跳數用3，中繼控制用強制中繼，時隙為4。

高級設置，秘鑰1設置12345678，秘鑰2設置12345678。

工作模式選擇串口廣播模式。

（6）點擊保存參數，再點擊重啟設備。

2、第二臺USR-FQ610參數設置

電腦打開USR-FQ610的設置軟件，選擇對應的串口線COM口號。

（1）電腦打開USR-FQ610的設置軟件，選擇對應的串口線COM口號。

（2）對應默認串口參數，波特率115200，數據位8，校驗位NONE，停止位1。

（3）點擊進入配置。

（4）點擊獲取參數，等待獲取USR-FQ610全部參數。

（5）設置用戶ID為11，分組ID為8，射頻帶寬1Mbps。

組網跳數用3，中繼控制用強制中繼，時隙為4。

高級設置，秘鑰1設置12345678，秘鑰2設置12345678。

工作模式選擇串口廣播模式。

（6）點擊保存參數，再點擊重啟設備。

3、第三臺USR-FQ610參數設置

電腦打開USR-FQ610的設置軟件，選擇對應的串口線COM口號。

（1）電腦打開USR-FQ610的設置軟件，選擇對應的串口線COM口號。

（2）對應默認串口參數，波特率115200，數據位8，校驗位NONE，停止位1。

（3）點擊進入配置。

（4）點擊獲取參數，等待獲取USR-FQ610全部參數。

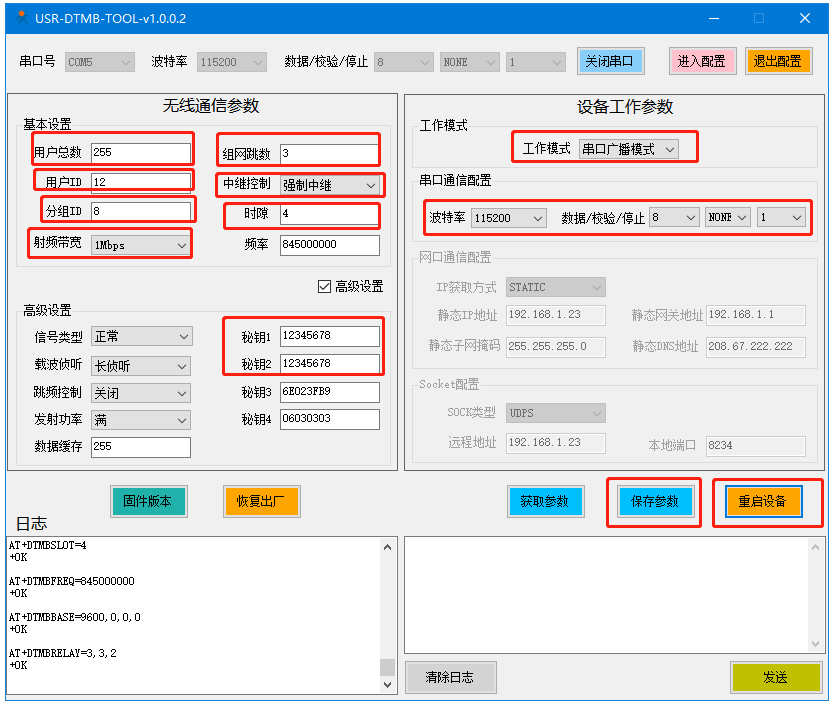

（5）設置用戶ID為12，分組ID為8，射頻帶寬1Mbps。

組網跳數用3，中繼控制用強制中繼，時隙為4。

高級設置，秘鑰1設置12345678，秘鑰2設置12345678。

工作模式選擇串口廣播模式。

（6）點擊保存參數，再點擊重啟設備。

4、第四臺USR-FQ610參數設置

電腦打開USR-FQ610的設置軟件，選擇對應的串口線COM口號。

（1）電腦打開USR-FQ610的設置軟件，選擇對應的串口線COM口號。

（2）對應默認串口參數，波特率115200，數據位8，校驗位NONE，停止位1。

（3）點擊進入配置。

（4）點擊獲取參數，等待獲取USR-FQ610全部參數。

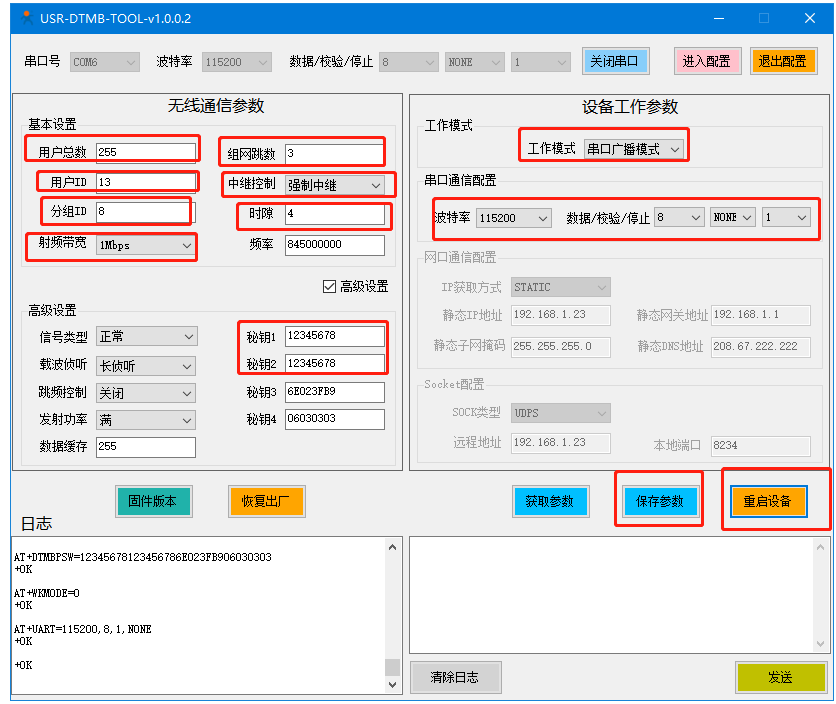

（5）設置用戶ID為13，分組ID為8，射頻帶寬1Mbps。

組網跳數用3，中繼控制用強制中繼，時隙為4。

高級設置，秘鑰1設置12345678，秘鑰2設置12345678。

工作模式選擇串口廣播模式。

（6）點擊保存參數，再點擊重啟設備。

四、功能調試：

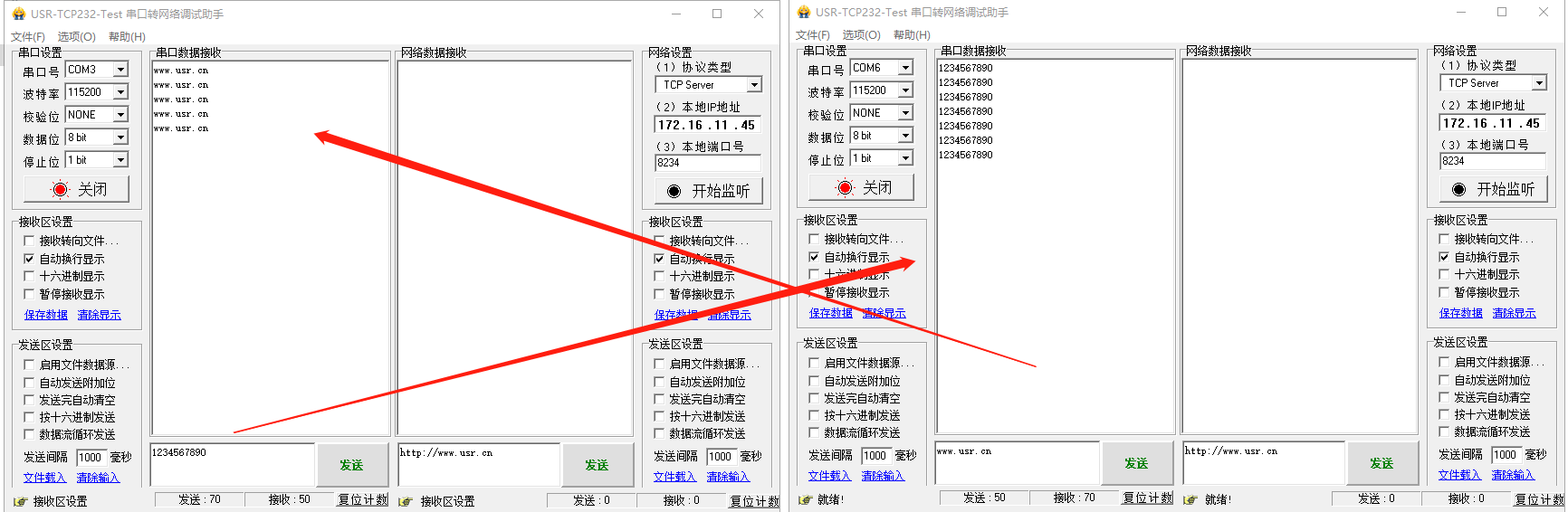

1臺USR-FQ610串口用USB-RS232接電腦，電腦打開串口助手COM3，另1臺USR-FQ610串口用USB-RS232接電腦，電腦打開串口助手COM6。

中間2臺USR-FQ610不需要接串口線，做中繼。

2端的電腦模擬2個串口設備，2個串口助手可以相互發送數據。

編寫人：金志方 編寫日期：2024-06-03

審核人：金志方 審核日期：2024-06-03

訂正版本：V1.0 訂正內容：初稿
