805系列（G805,RM02,RM03)連接艾泰l2tp服務器以及子網設備如何與服務器子網互相訪問示例

一、資料下載

USR-G805說明書下載鏈接：http://imbacareer.com.cn/Download/1163.html

USR-G805規格書下載鏈接：http://imbacareer.com.cn/Download/1164.html

USR-RM02說明手冊下載鏈接：http://imbacareer.com.cn/Download/918.html

USR-RM02規格書下載鏈接：http://imbacareer.com.cn/Download/919.html

USR-RM03說明手冊下載鏈接：http://imbacareer.com.cn/Download/971.html

USR-RM03規格書下載鏈接：http://imbacareer.com.cn/Download/972.html

二、硬件連接

1、所需物品

USR-G805 1臺

12V電源適配器 1個

4G卡 1個

4G天線 1根

網線 1根

電腦 1臺

服務器 1個

2、硬件連接

這里我們使用G805演示，G805插4G卡（能訪問到服務器的卡），接上4G天線，網線連接電腦，通過12V適配器給設備供電。

二、產品參數設置

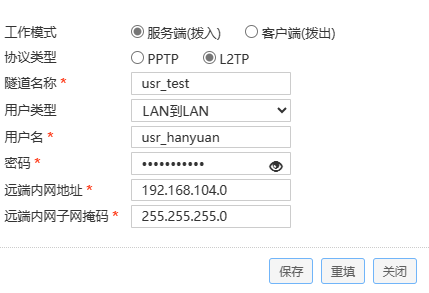

1、服務參數如下（僅供參考，可以改為其他參數）

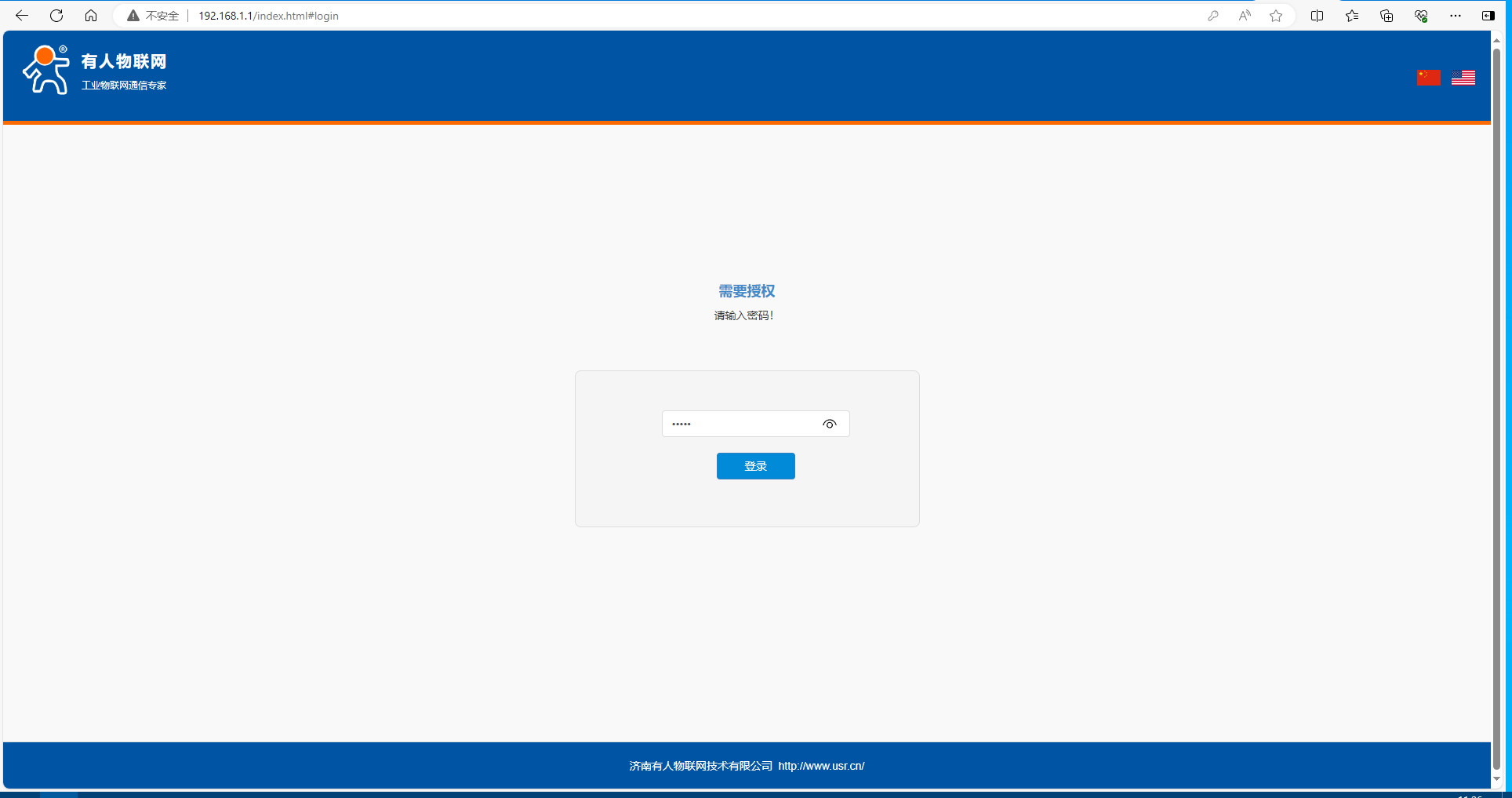

2、通過電腦獲取的網關進入內置網頁，輸入密碼：admin。

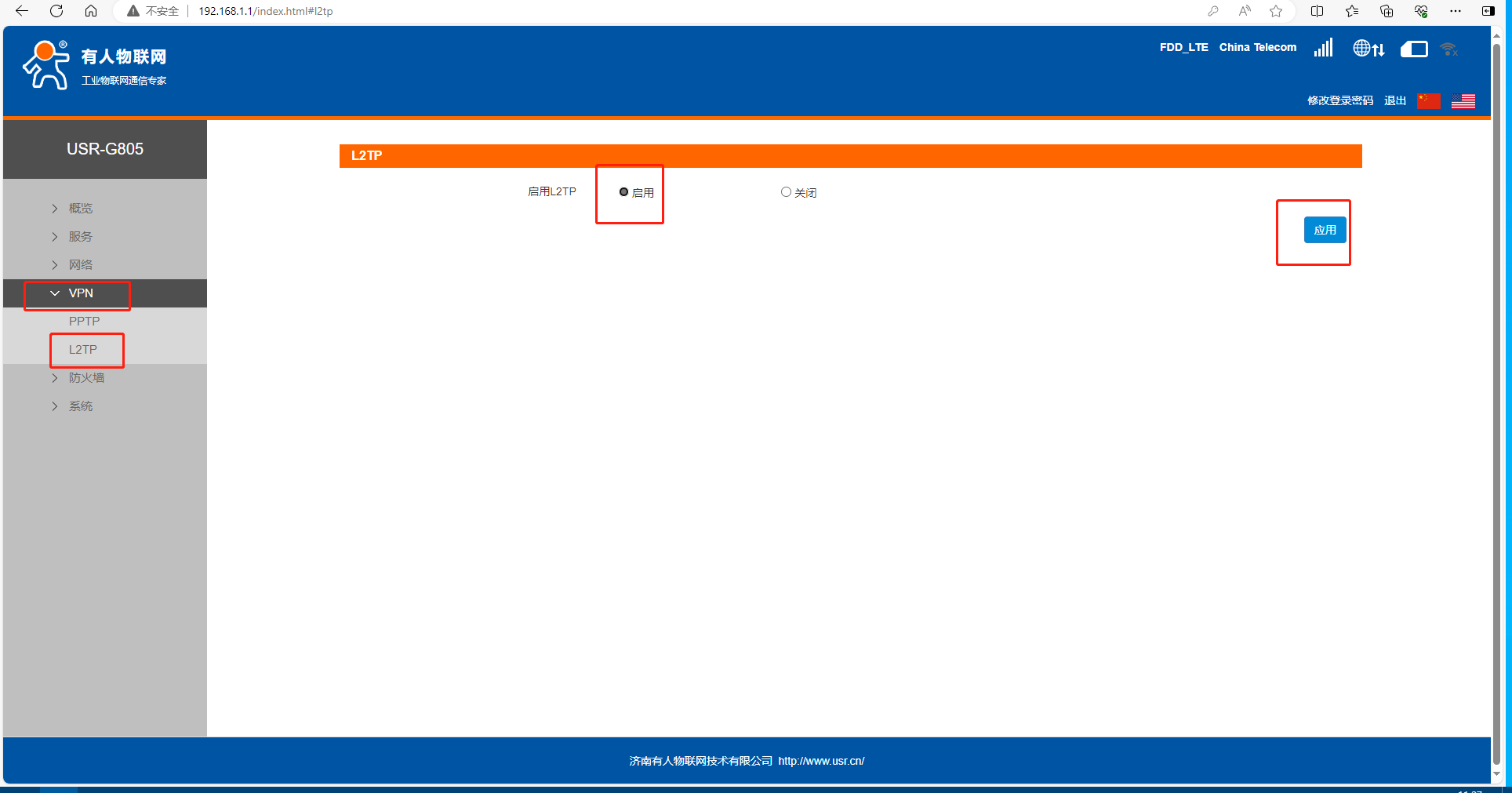

3、在VPN-L2TP，勾選啟用，點擊應用。

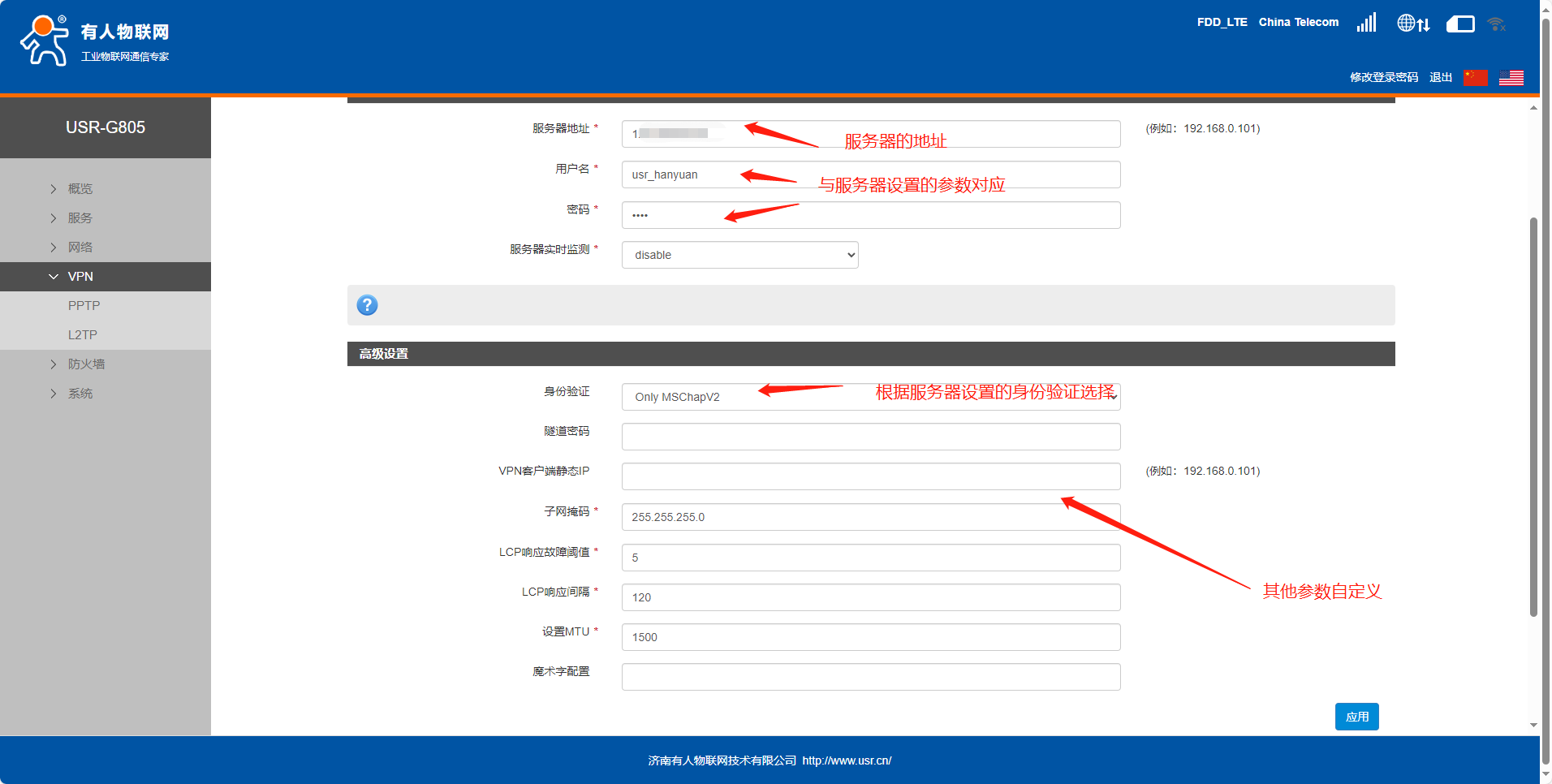

4、根據服務器的參數填寫，設置完成后點擊應用，然后重啟設備。

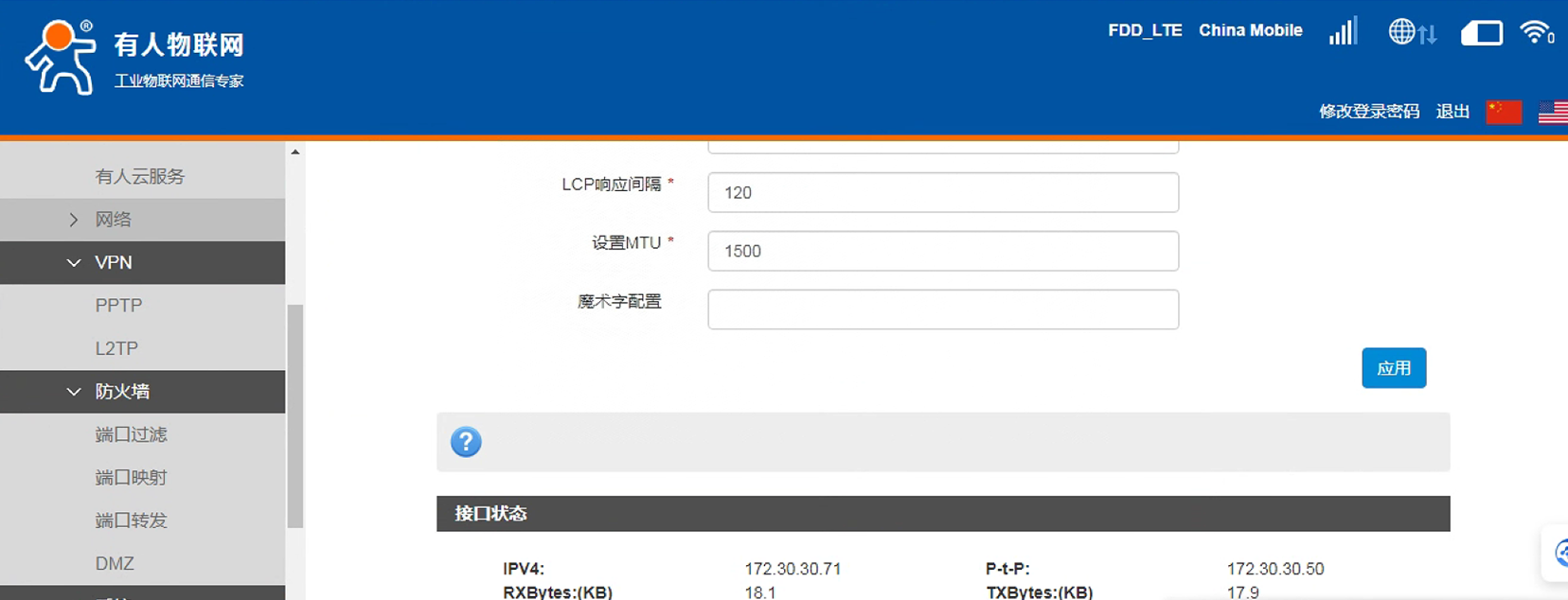

正常連接后當前界面的下方會顯示獲取的IP地址。

目前為止，服務器能通過G805獲取的VPNIP172.30.30.71訪問到G805。

5、接下來在服務器和G805分別設置靜態路由來實現服務器ping通G805的子網設備。

服務器如何設置靜態路由需要找服務器技術操作，指向G805的lan口即可。

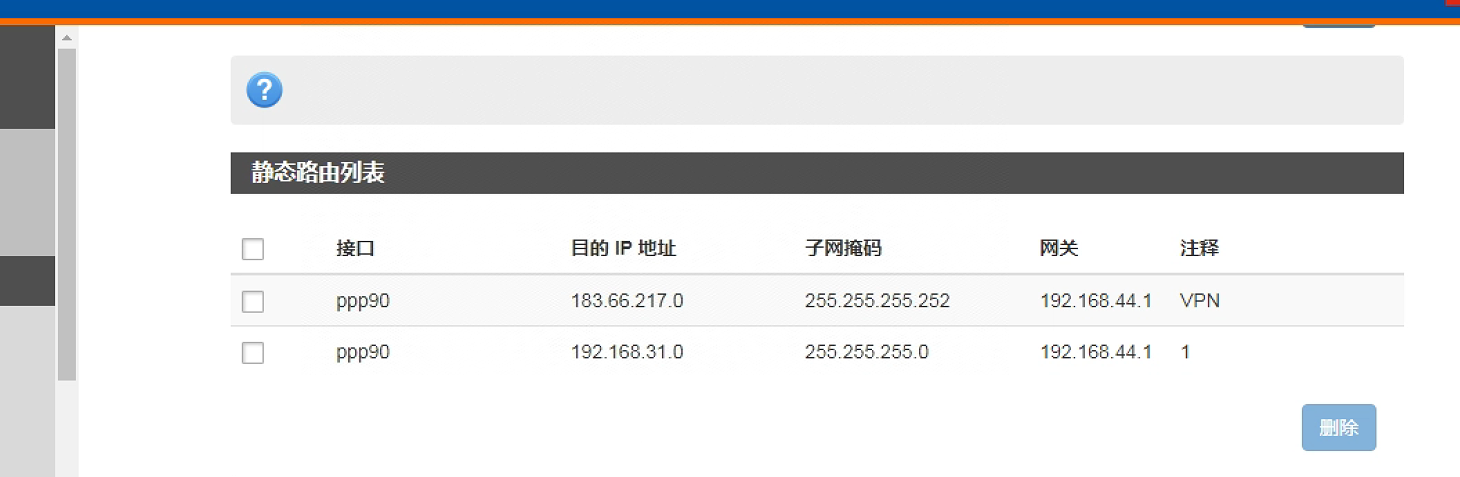

G805這邊在網絡--靜態路由，設置兩條靜態路由：

第一條是目的地址填服務器地址所在的網段，網關填獲取的VPN網關；

第二條是目的地址是服務器lan口IP，網關填獲取的VPN網關。

接口全部選擇ppp90，子網掩碼和目的IP地址的子網掩碼一致。

這樣子網設備就可以與服務器子網互相訪問了。

注意：G805系列設置完參數，點擊應用后，重啟生效。

編寫人：鞠思奇 編寫日期：2024-05-28

審核人：金志方 審核日期：2024-06-07

訂正版本：V1.0 訂正內容：初稿
