USR-M300-鏈路1-HTTP模式GET數據上報示例

一、資料下載

USR-M300 說明書：http://imbacareer.com.cn/Download/1332.html

USR-M300 規格書：http://imbacareer.com.cn/Download/1333.html

USR-M300 應用指導：http://imbacareer.com.cn/Download/1369.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html

MODBUS SLAVE和帶時間戳的網絡助手軟件可以自己百度下載。

二、硬件連接

1、所需物品

USR-M300 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

外網路由器 1個

超五類網線 2根

筆記本電腦 1臺

2、硬件連接

USR-M300 接好4G天線，電源端子接12V電源適配，注意正負極不要接反。

USR-M300 的串口1的485接USB-RS485串口線到電腦USB口。

USR-M300 的LAN口網線直連電腦，WAN口可以用網線接外網路由器的LAN口上外網，USR-M300也支持內置卡上網，可以登陸USR-M300網頁切換聯網方式。

接好線之后，產品接12V電源適配器上電。

3、端口號

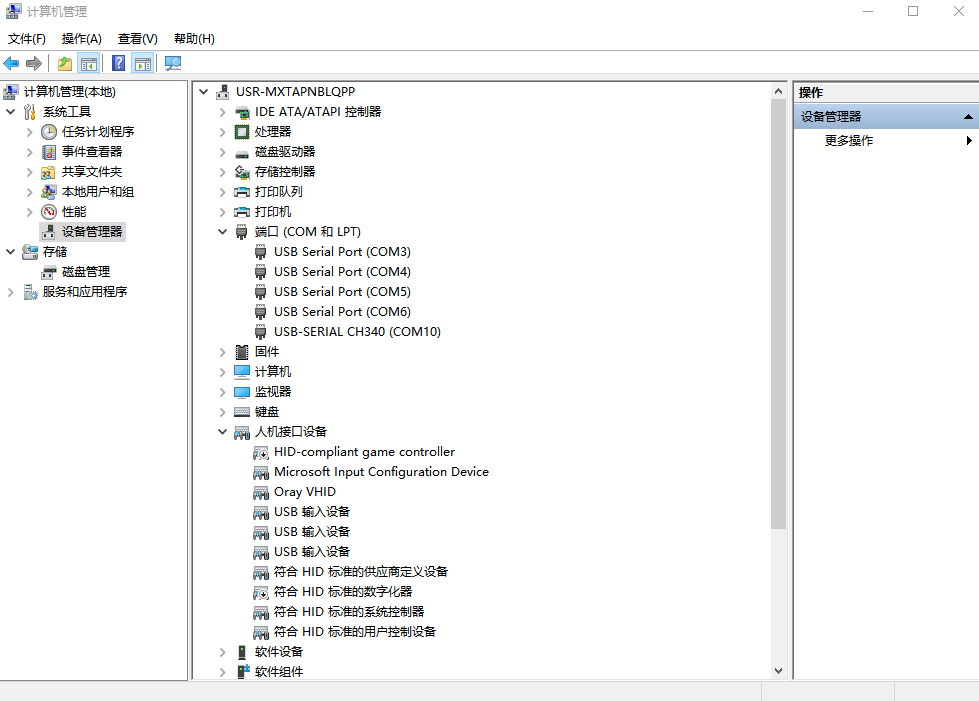

點擊電腦計算機，右擊點擊管理，點擊設備管理器，點擊端口，確認USB-RS485串口線的COM口號是COM10。

三、產品參數設置

1、登陸USR-M300網頁

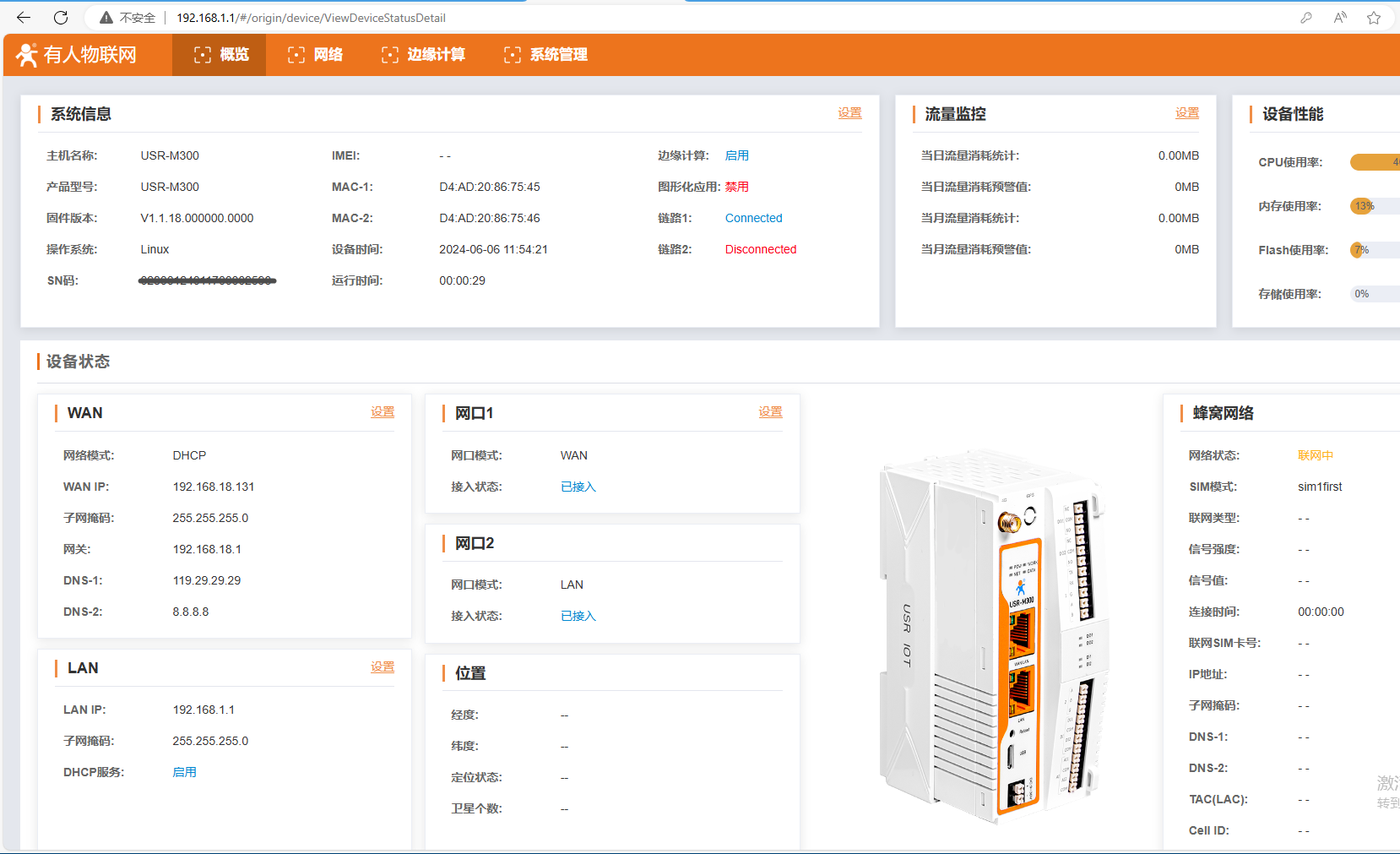

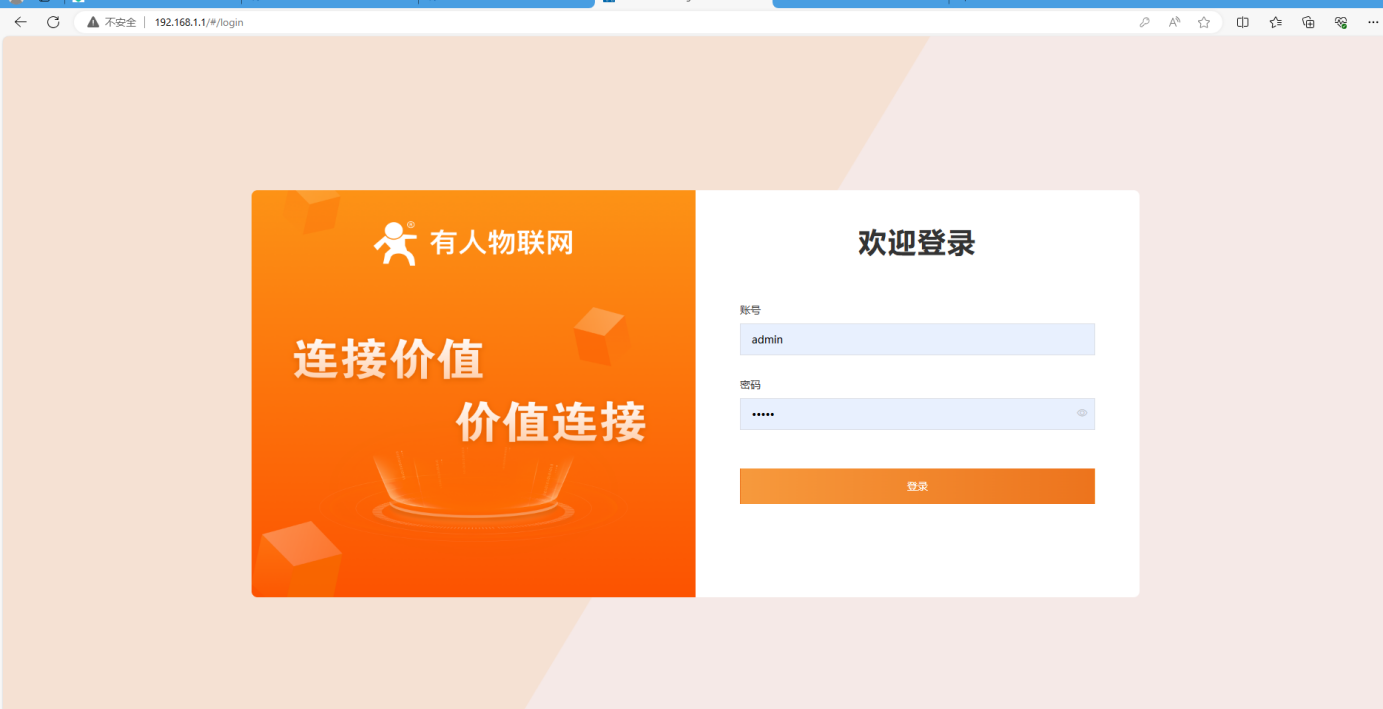

電腦打開瀏覽器，輸入192.168.1.1，登陸USR-M300內置網頁，用戶名和密碼都是admin。

2、數據點位：添加從機和點位

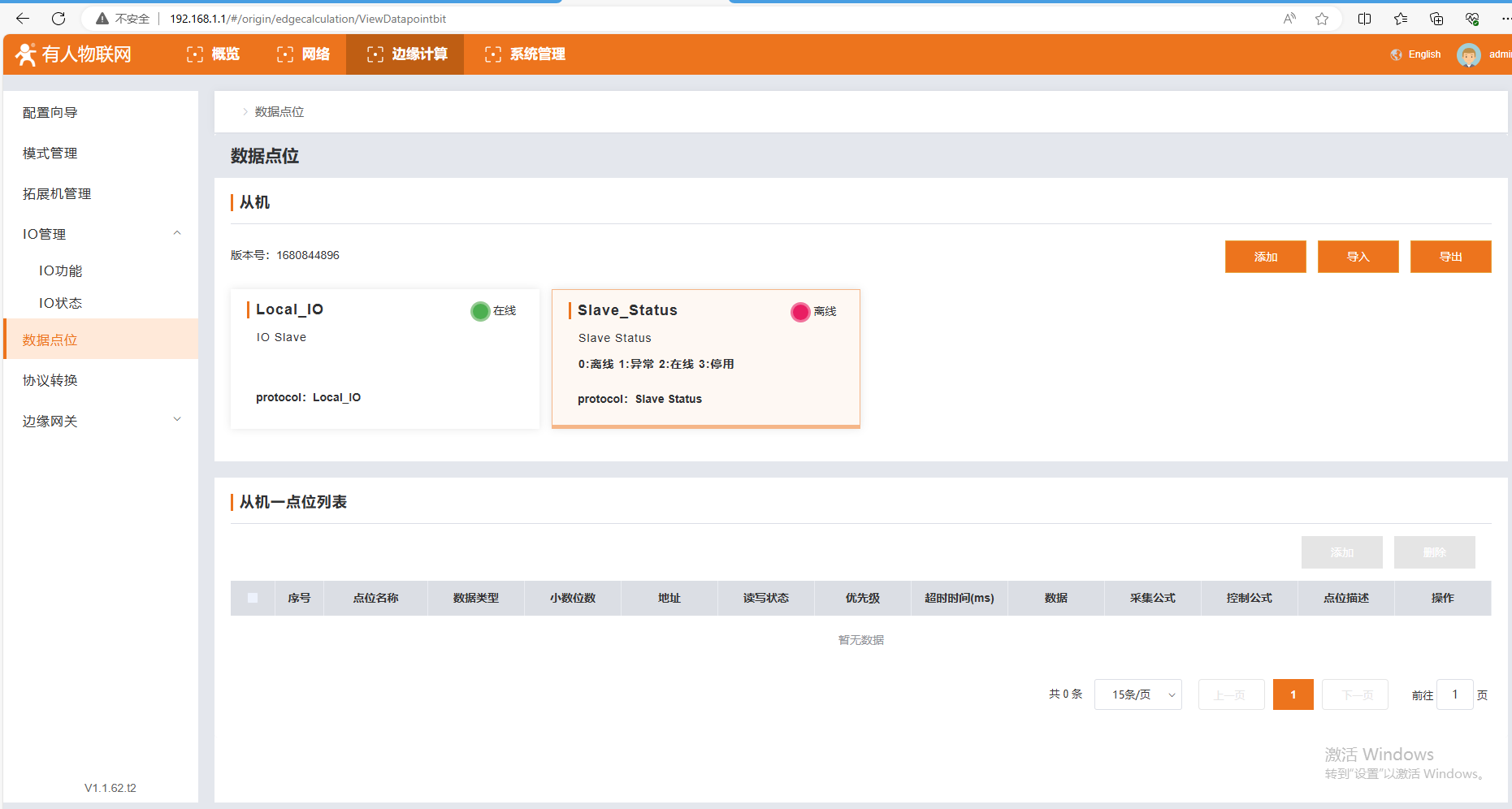

（1）點開數據點位，在從機一欄，點擊添加。

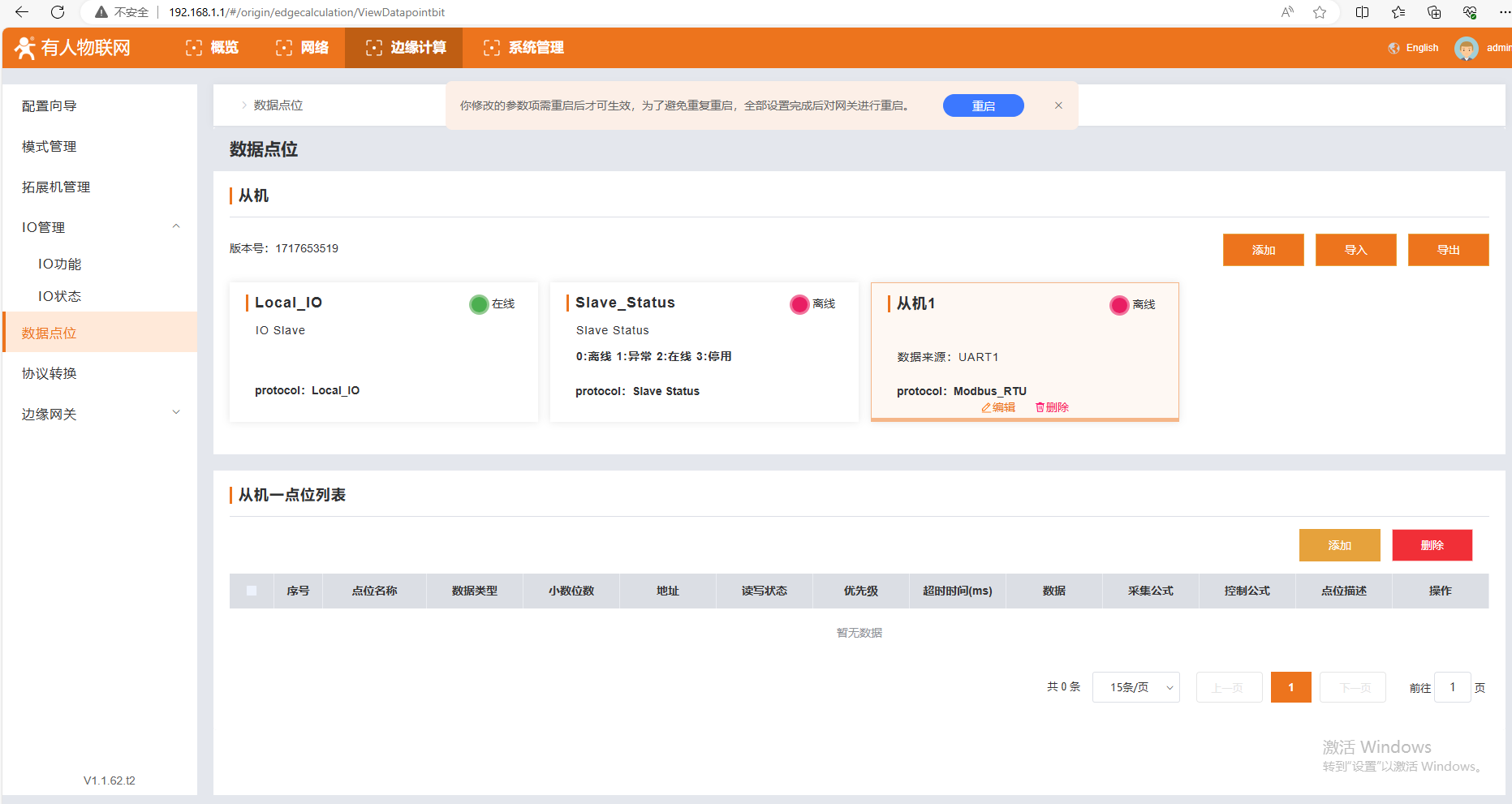

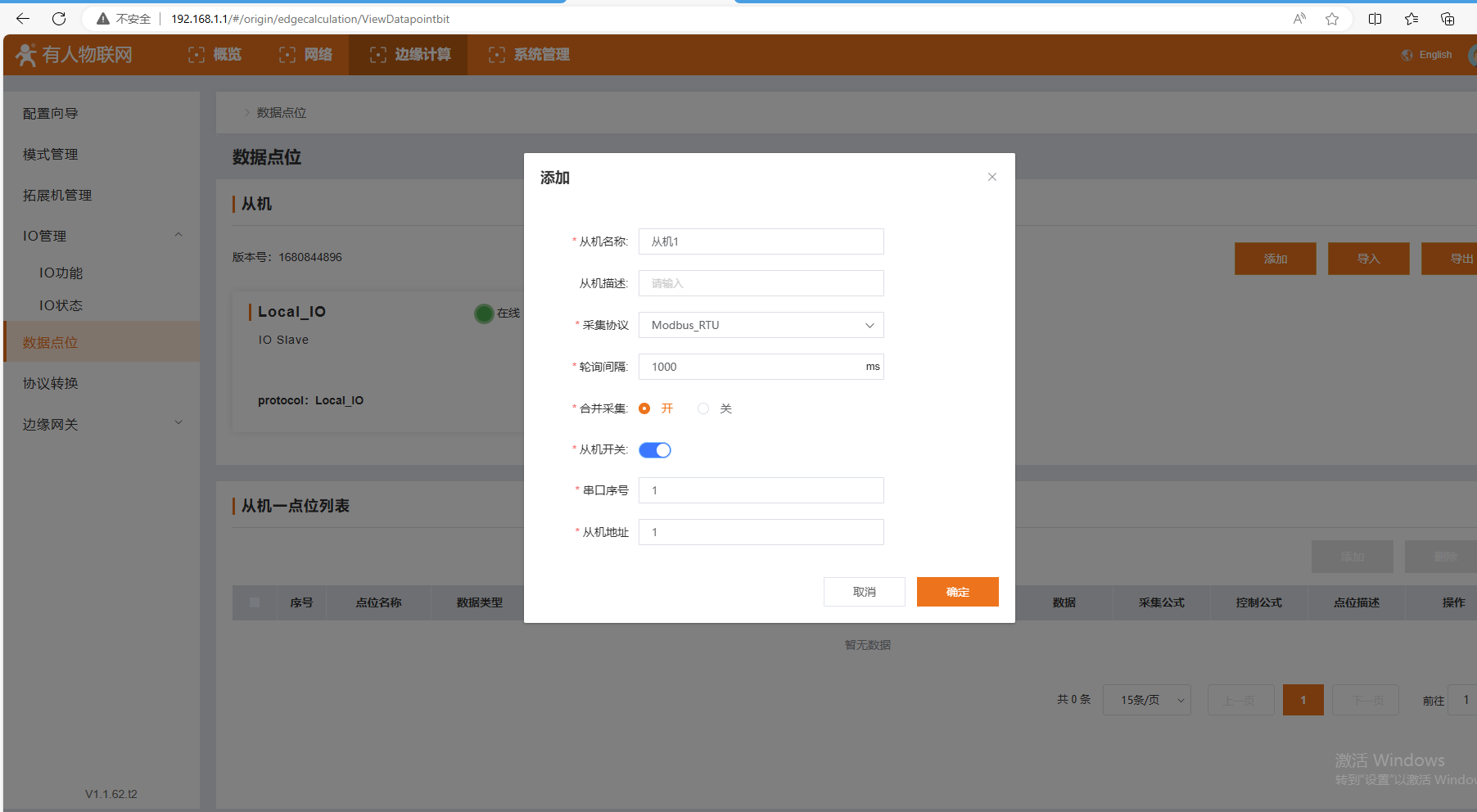

（2）從機名稱：從機1，采集協議：Modbus_RTU，輪詢間隔：1000ms，從機開關打開，從機地址：1。點擊確定，等設置完所有參數，最后網頁重啟USR-M300。

（3）從機--點位列表，點擊添加

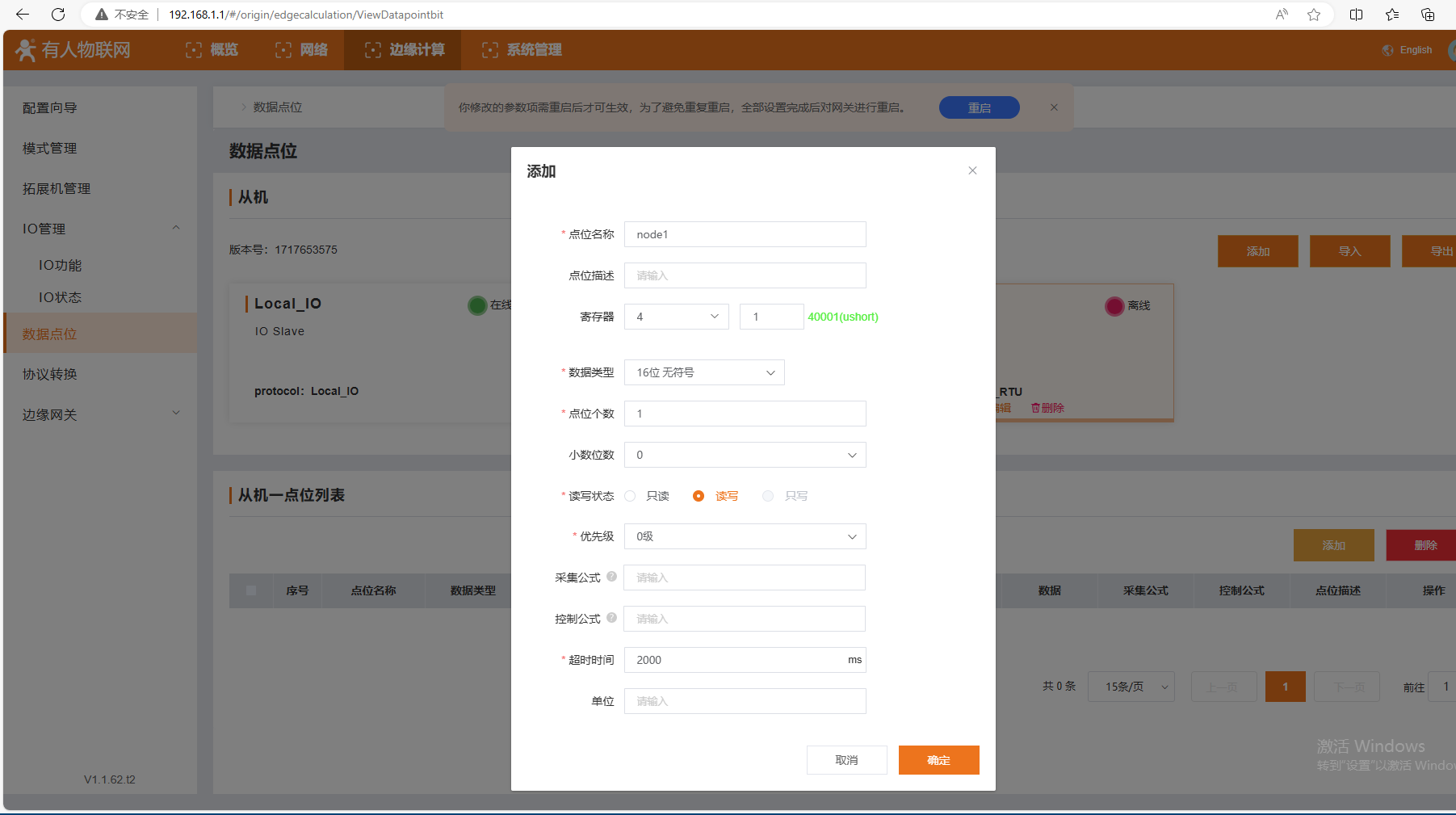

（4）點位名稱：node1(和后面上報數據都點位名稱保持一致），寄存器功能碼04，寄存器地址1（對應實際十進制寄存器地址0），讀寫狀態讀寫，點擊確定。

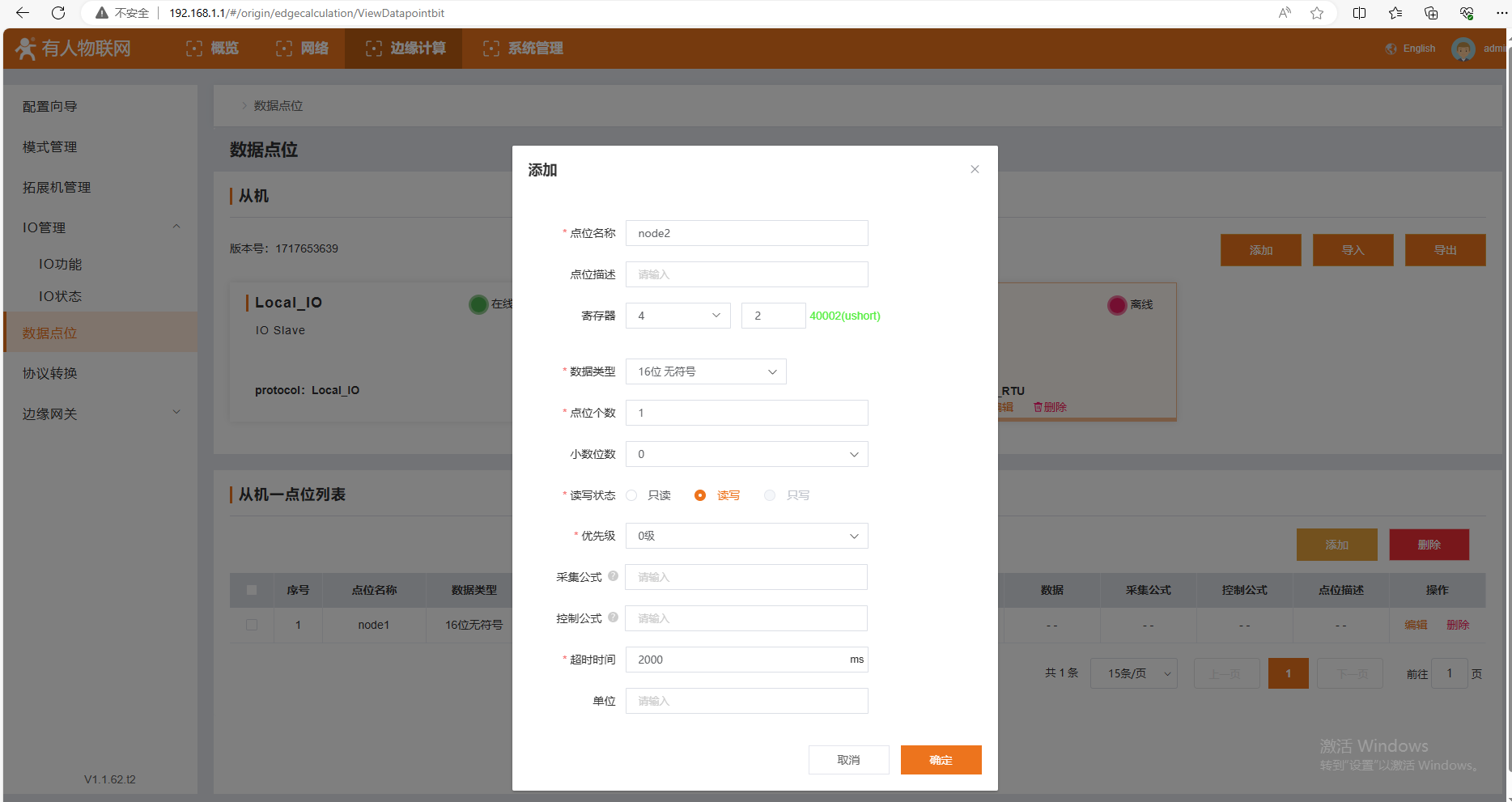

（5）再添加第二個點位，點位名稱：node1(和后面上報數據的點位名稱保持一致），寄存器功能碼04，寄存器地址1（對應實際十進制寄存器地址0），讀寫狀態讀寫，點擊確定。

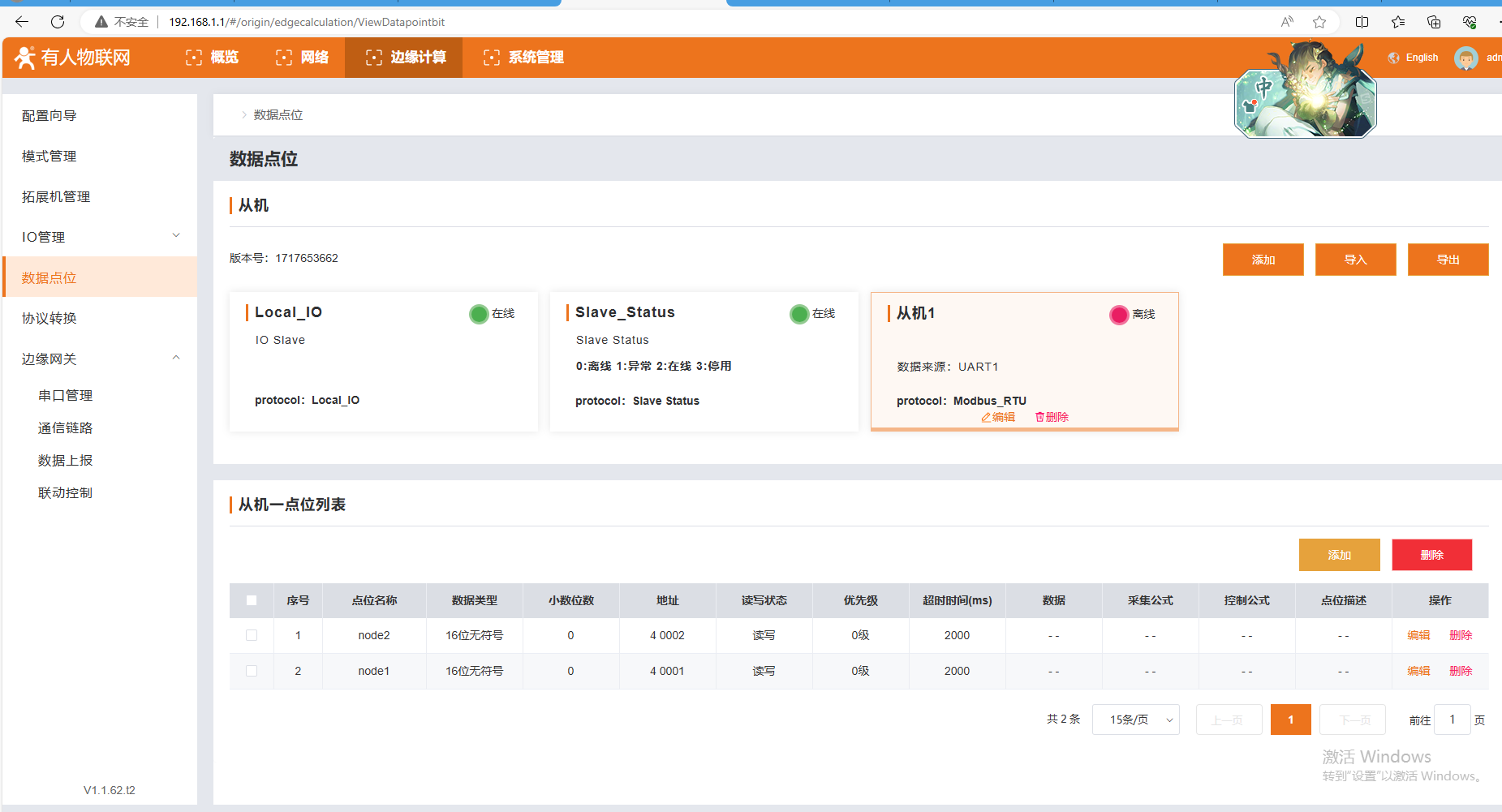

（6）添加完，可以列表檢查

3、邊緣網關：串口管理--串口01設置

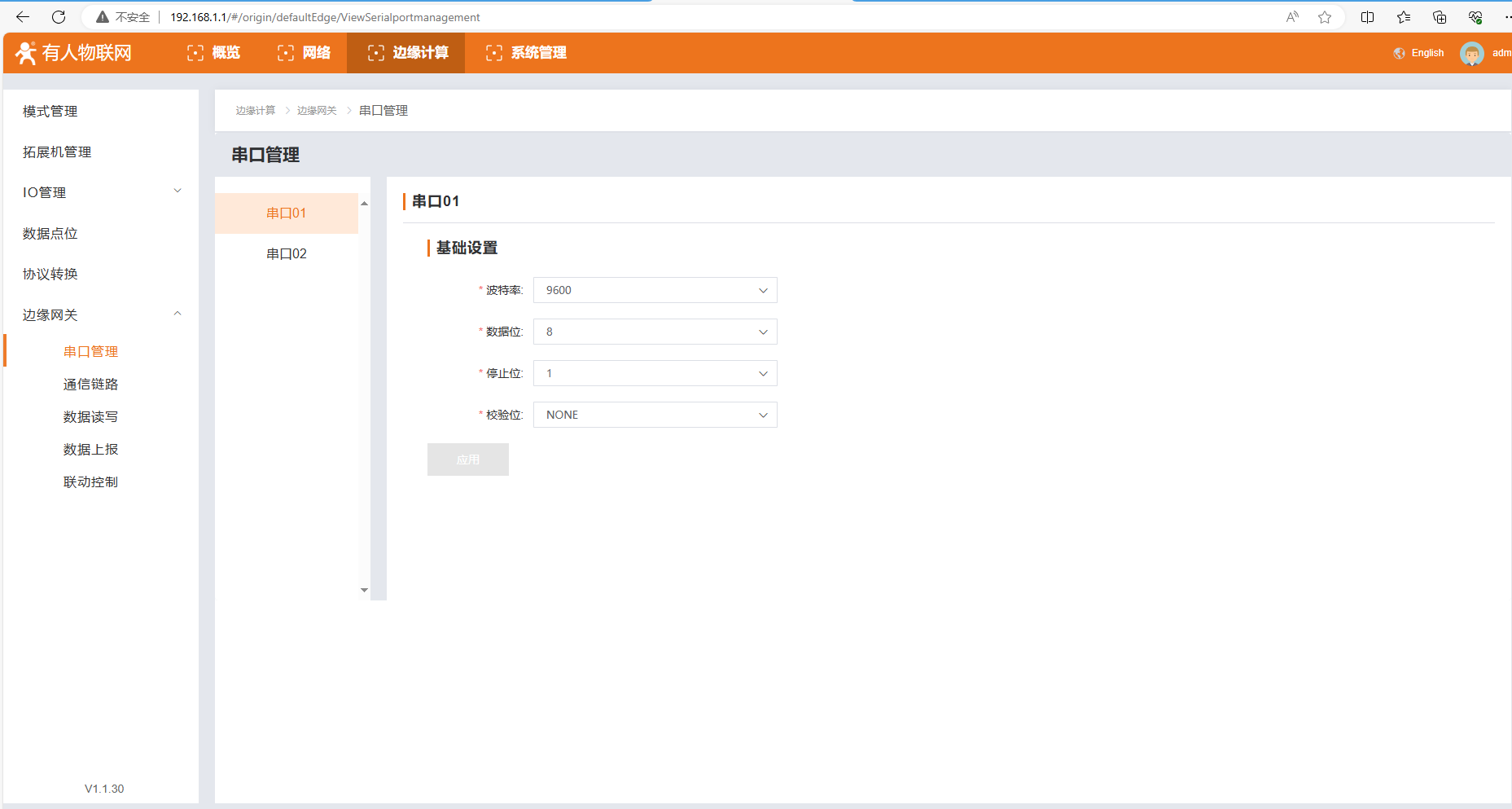

串口01，基礎設置，波特率9600，數據位,8，停止位1，校驗位NONE。

實際應用，串口參數需要和所接485設備的串口參數一致，如果修改USR-M300串口參數之后，點擊應用。

4、邊緣網關：通信鏈路--鏈路1--HTTP參數設置

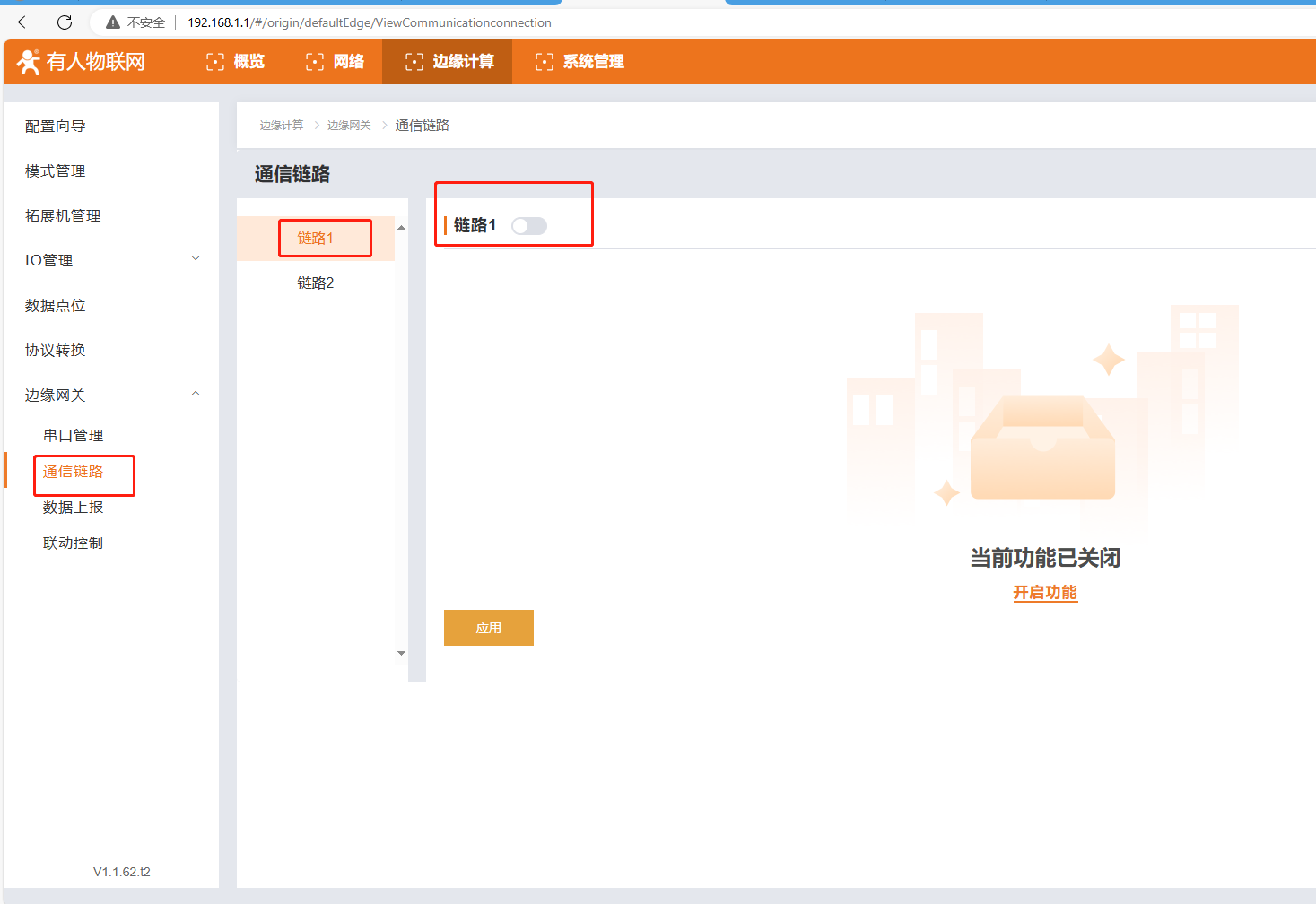

（1）點擊鏈路1，打開鏈路1開關。

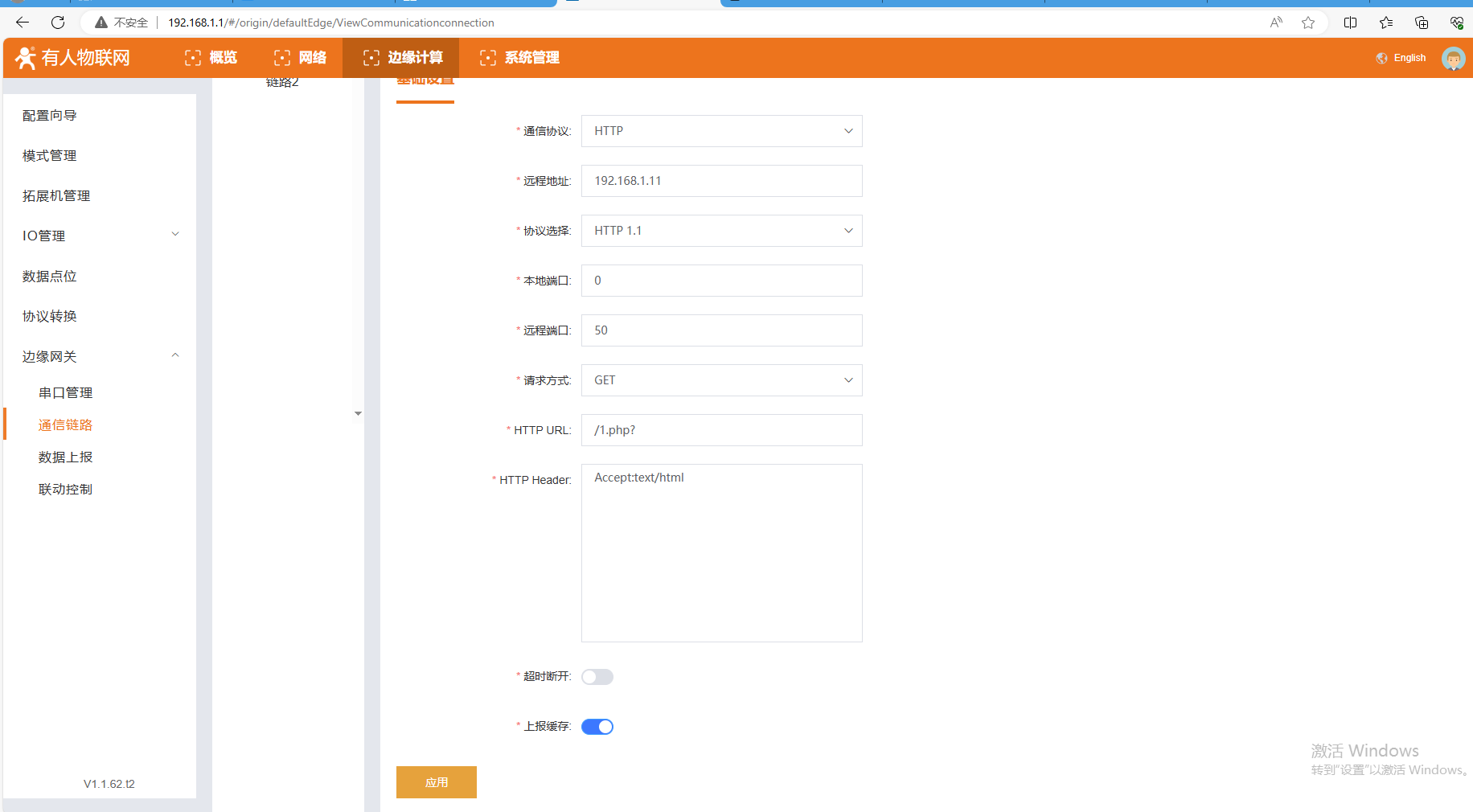

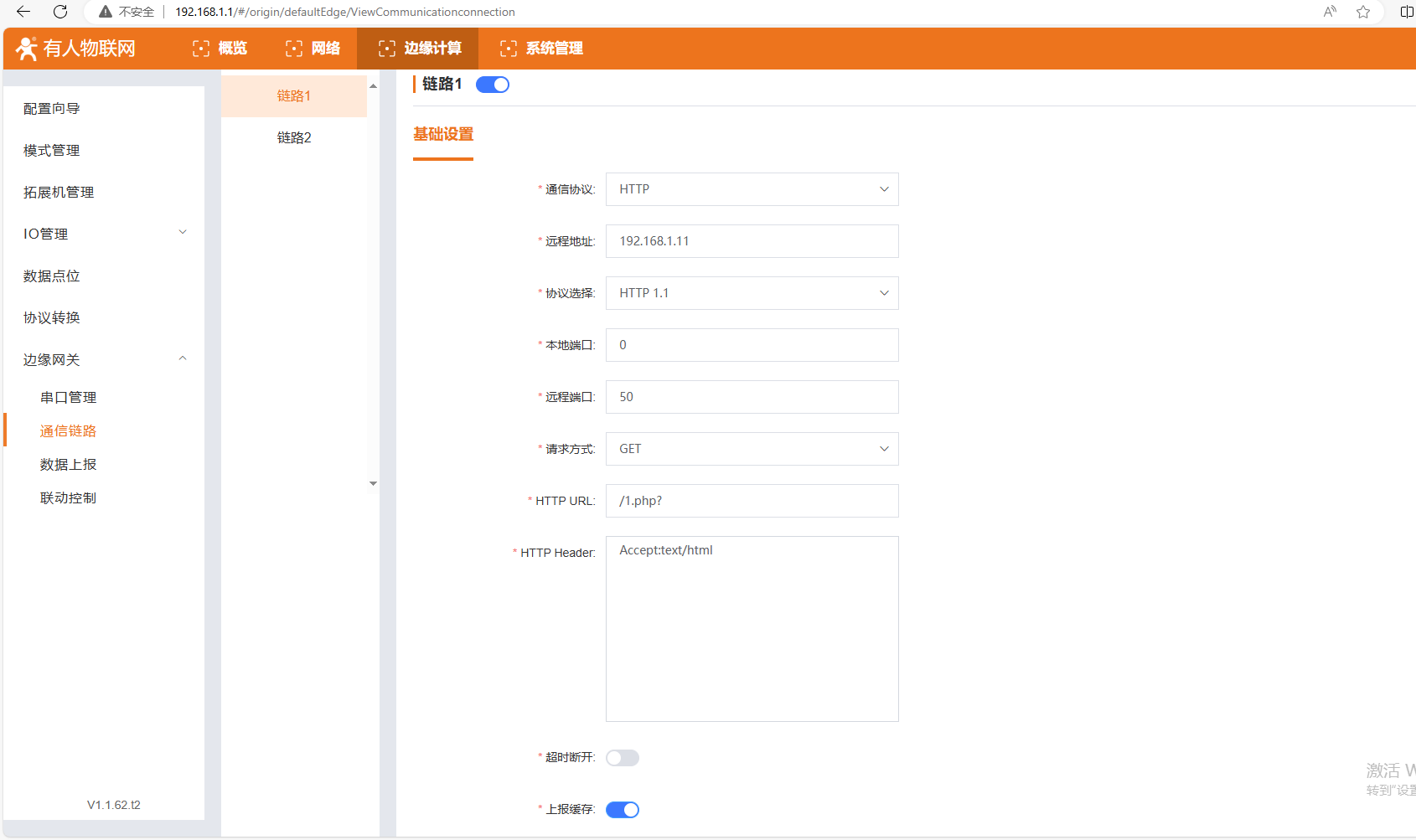

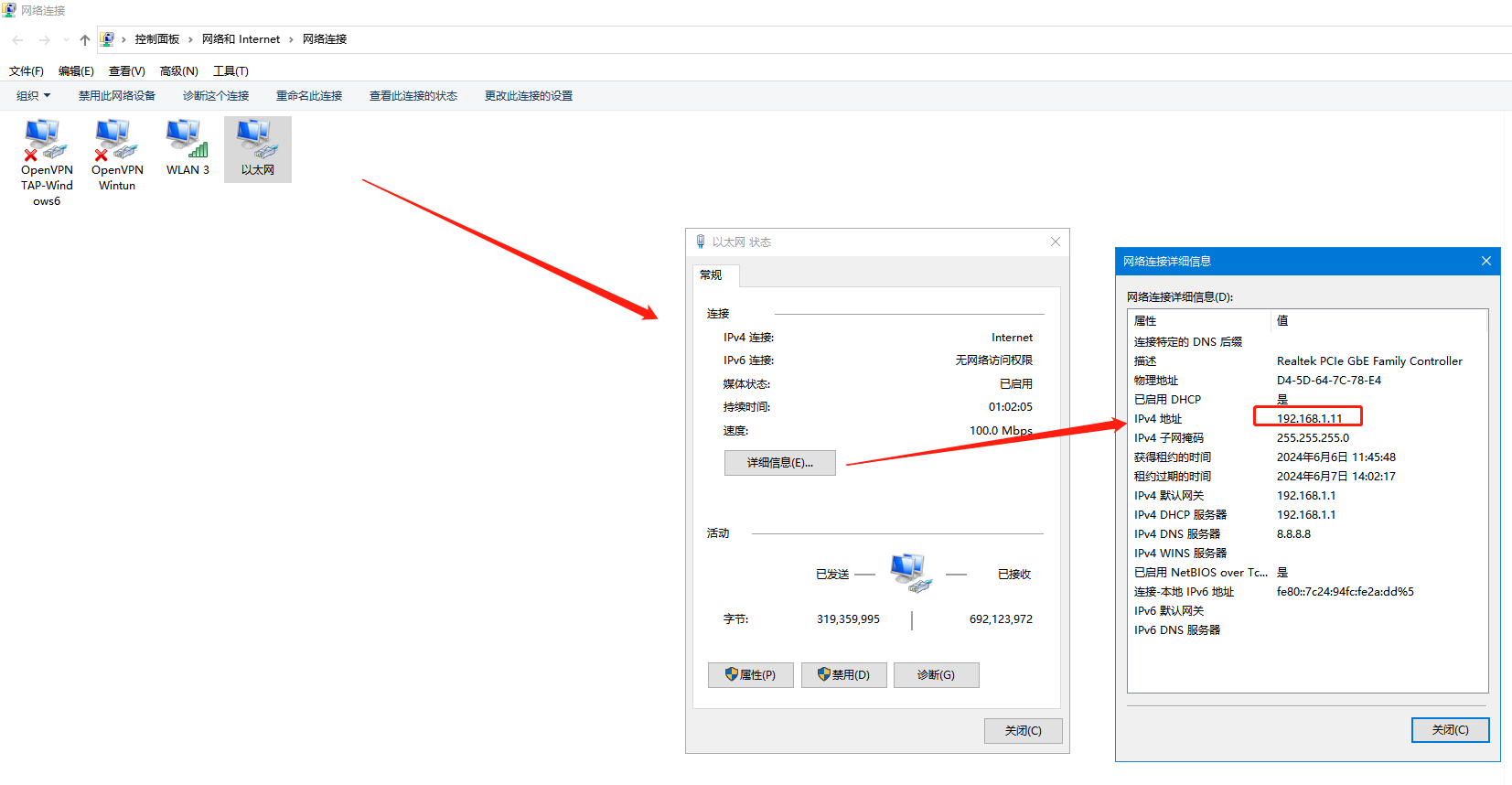

（2）在基礎設置，配置HTTP參數，這里以USR-M300 LAN口網線直連電腦，電腦做HTTP服務器測試，電腦的本地網卡IPv4 IP是192.168.1.11

通信協議：HTTP

遠程地址：192.168.1.11

遠程端口：50（這里自定義用50）

請求方式：GET

HTTP URL：/1.php?

其他參數保持默認。

（3）點擊應用

5、邊緣網關：數據上報--上報規則--點位表設置

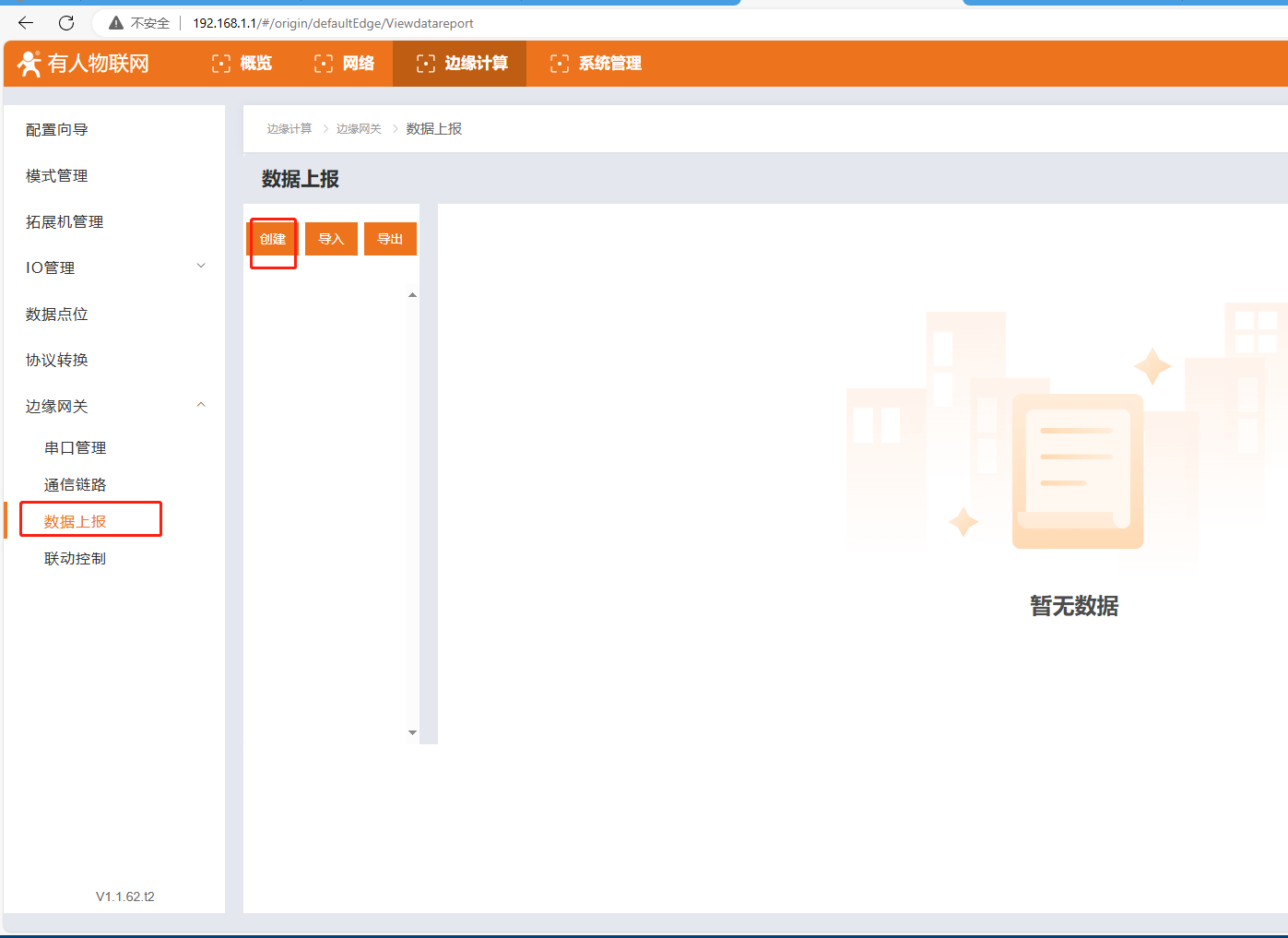

（1）打開邊緣網關，點擊數據上報，點擊創建

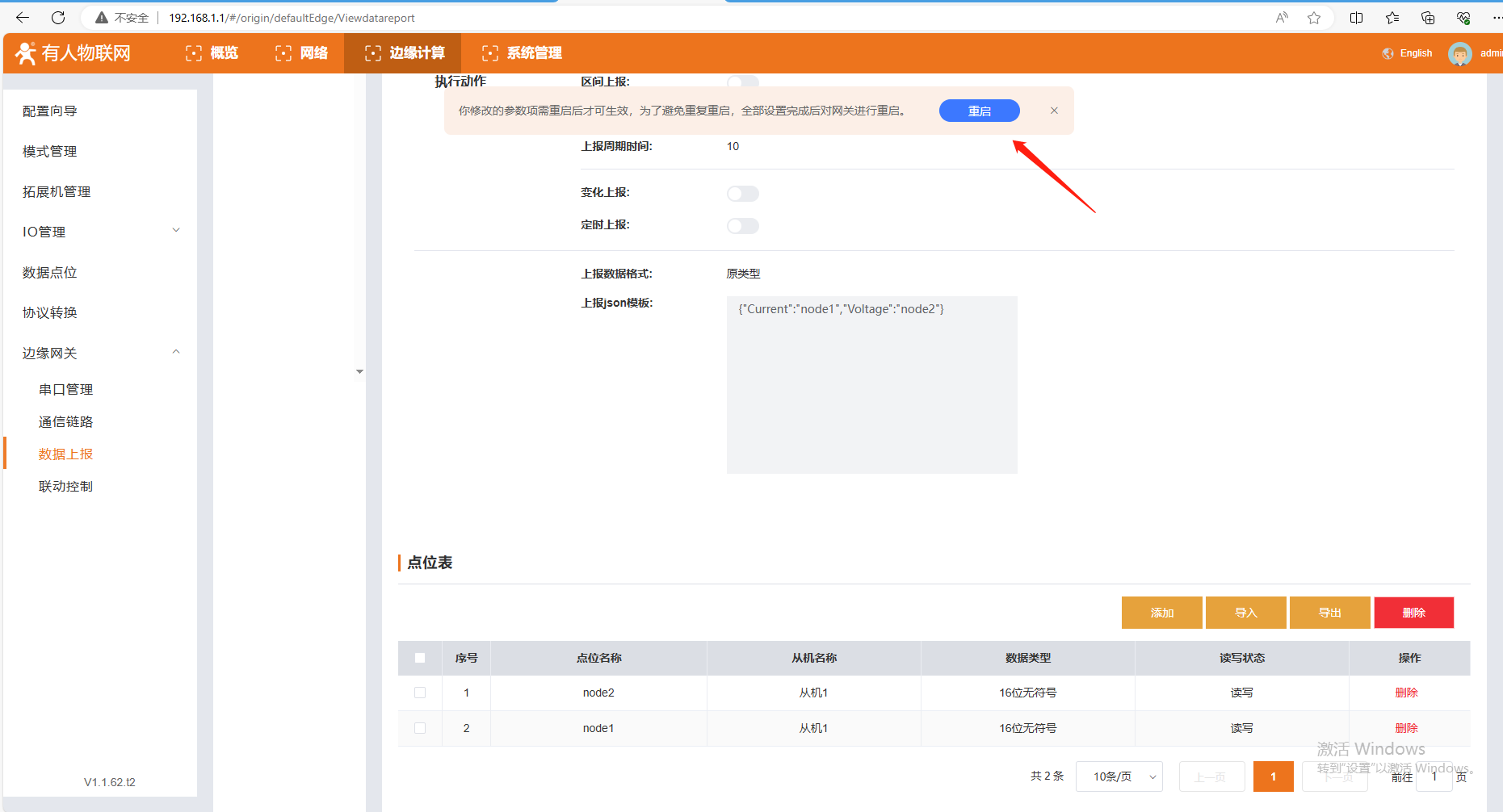

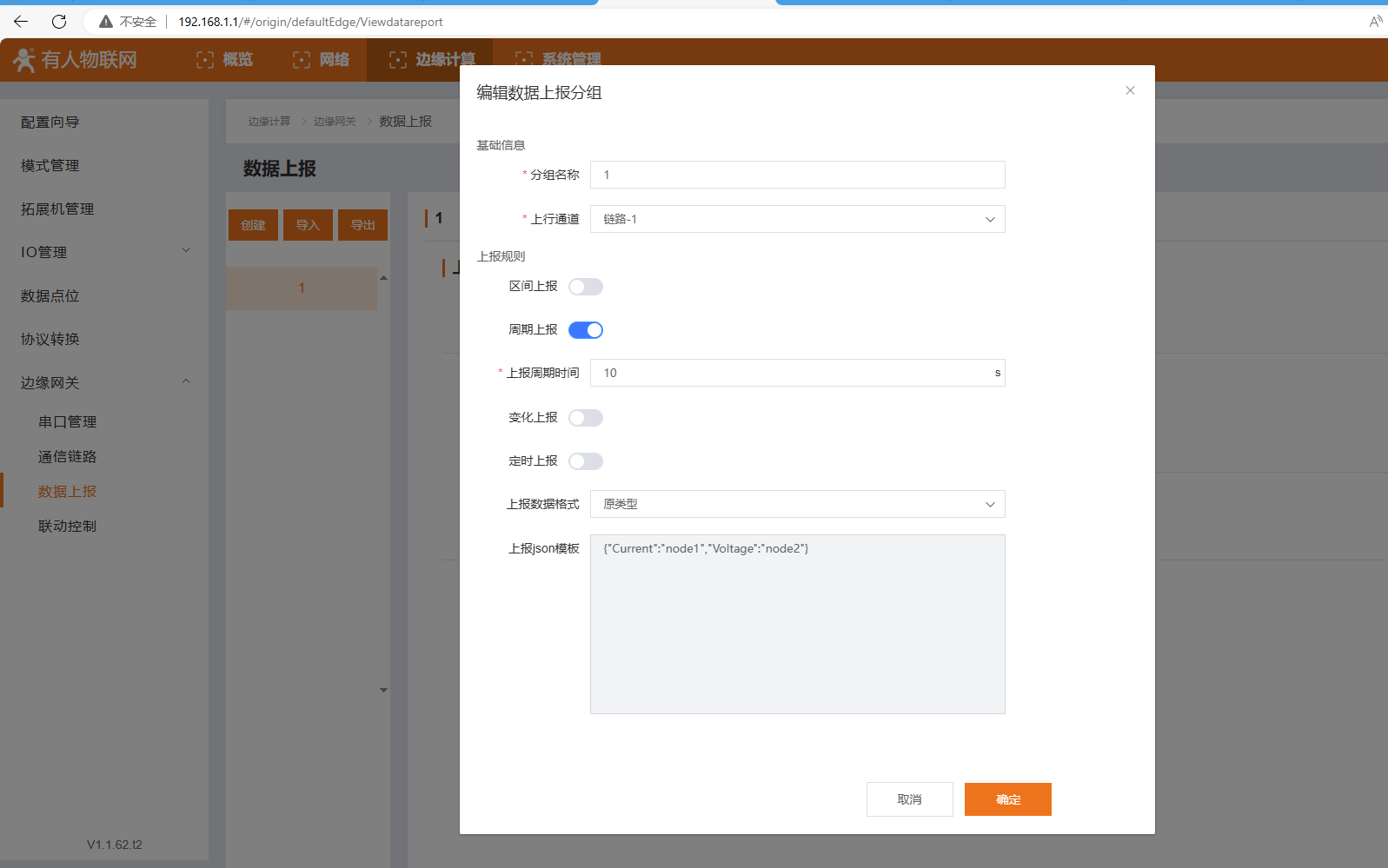

（2）基礎信息，分組名稱1，上行通道鏈路-1。上報規則，開啟周期上報，上報周期時間設置10S。

上報數據格式，原類型。上報json模板，填：{"Current":"node1","Voltage":"node2"}

node1、node2和前面上報數據的點位名稱保持一致。點擊確定。

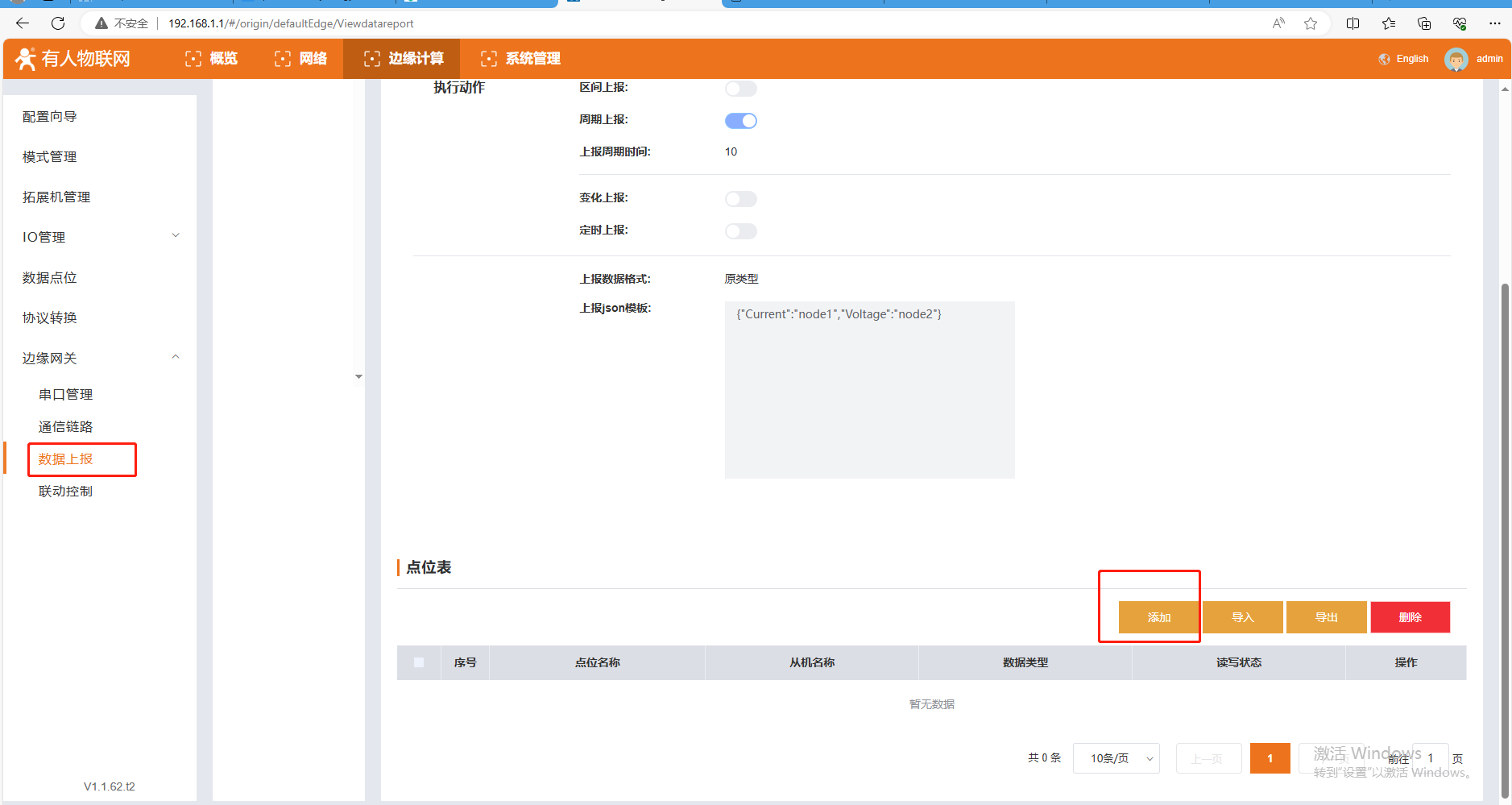

（3）點位表，點擊添加

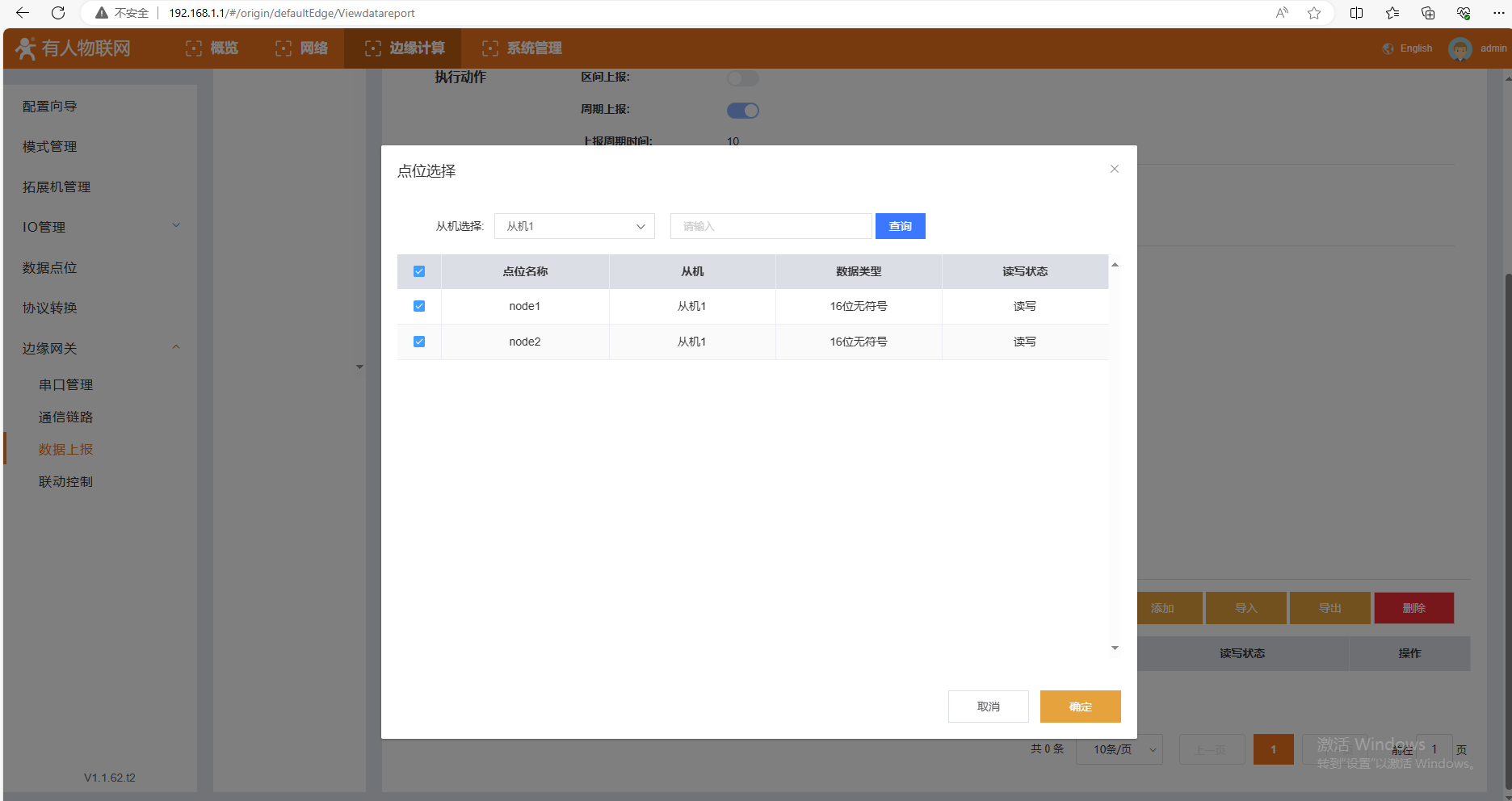

（4）選擇從機1，勾選2個點位，點擊確定。

6、最后網頁點擊重啟，等待USR-M300重啟完成。

四、上報數據測試

1、MODBUS SLAVE軟件設置

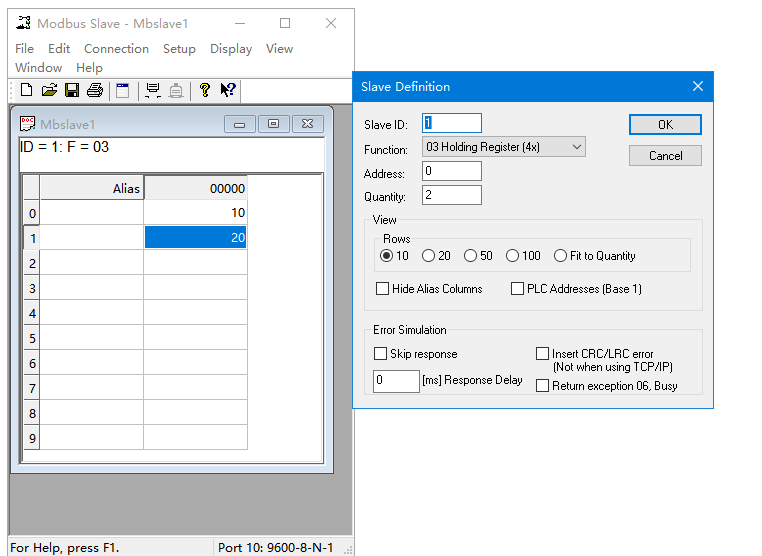

（1）在電腦上安裝Modbus Slave軟件，點擊Setup

Slave ID：1（從機地址測試用1）

Function: 03（讀寄存器功能碼）

Address：0（寄存器起始地址用0）

Quantity：2（從起始地址開始寄存器地址數量）

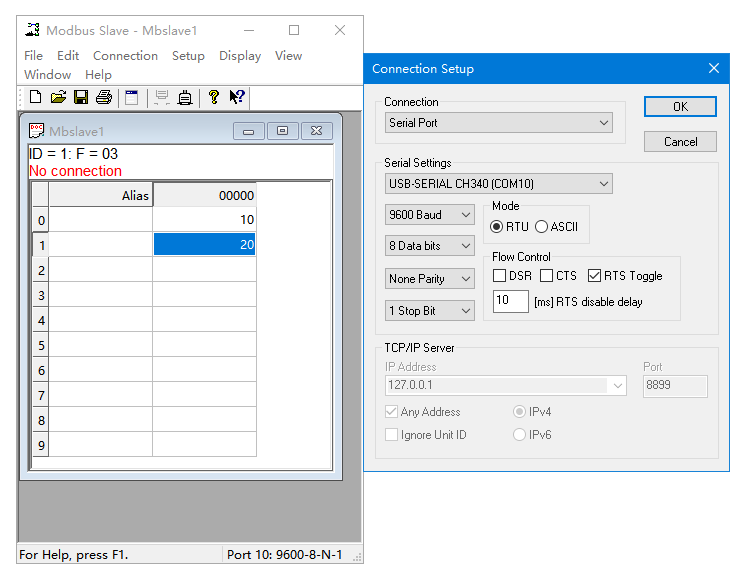

（2）Modbus Slave軟件，點擊Connection，選擇Serial Port，選擇對應的COM口COM10，對應USR-M300的串口參數，最后點擊OK。

2、從機在線

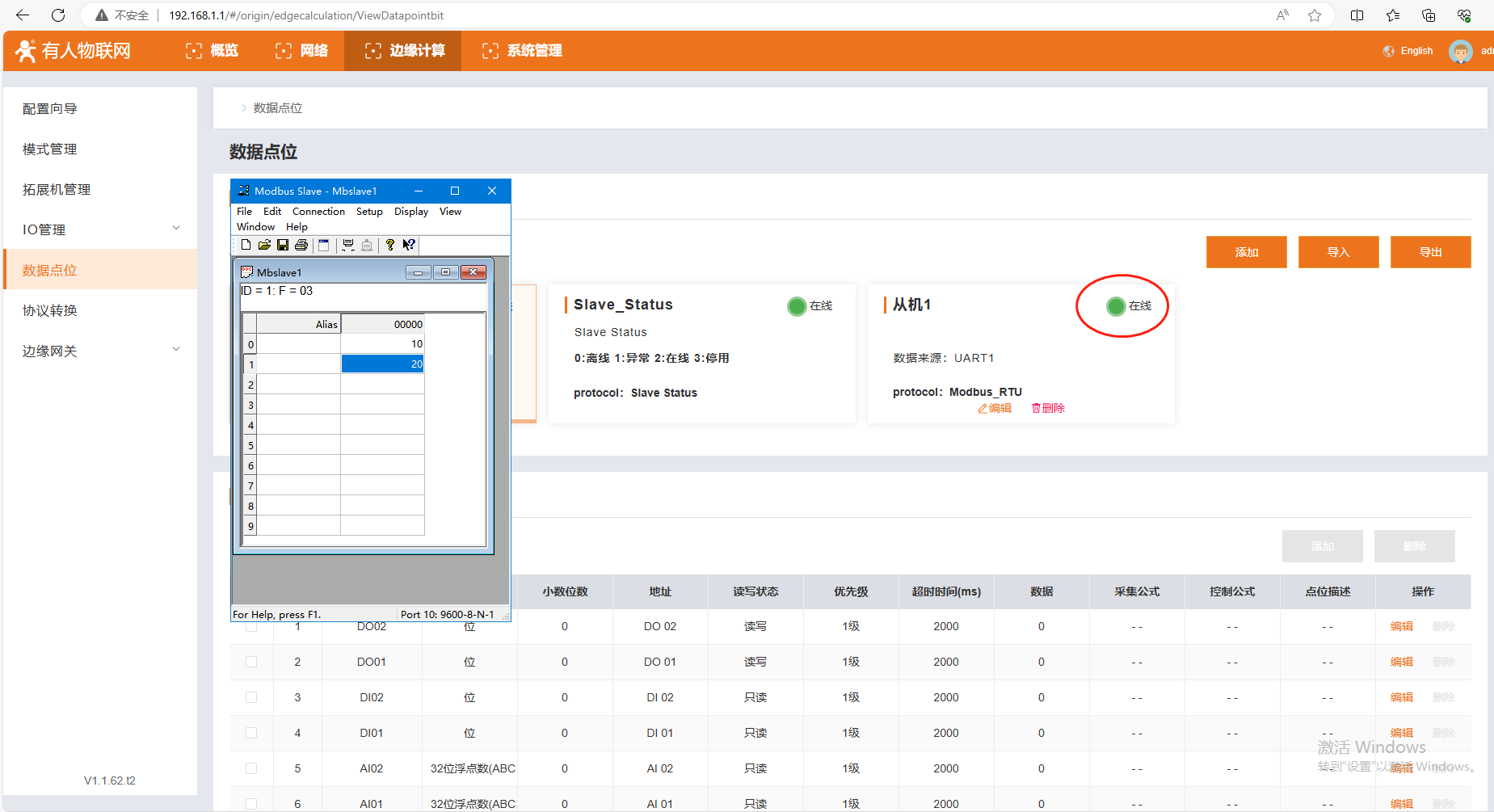

USR-M300網頁，點擊數據點位，可以看到從機1狀態是在線。

3、上報數據

在MODBUS SLAVE軟件修改寄存器地址0的數據填10，寄存器地址1的數據填20。

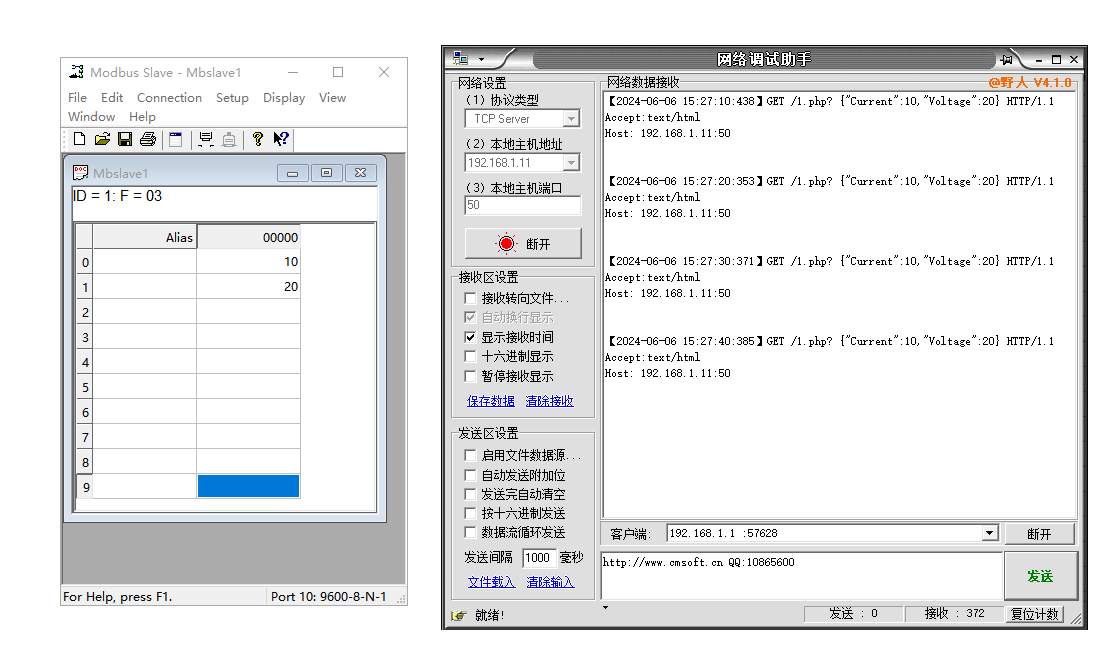

（1）電腦打開網絡助手，協議類型TCP server,本地IP地址填電腦IP 192.168.1.11，本地端口號填50，模擬HTTP服務器?？梢越邮誙SR-M300數據上報的內容，包含了485從機1的2個寄存器地址的數值。

GET /1.php? {"Current":10,"Voltage":20} HTTP/1.1
Accept:text/html
Host: 192.168.1.11:50

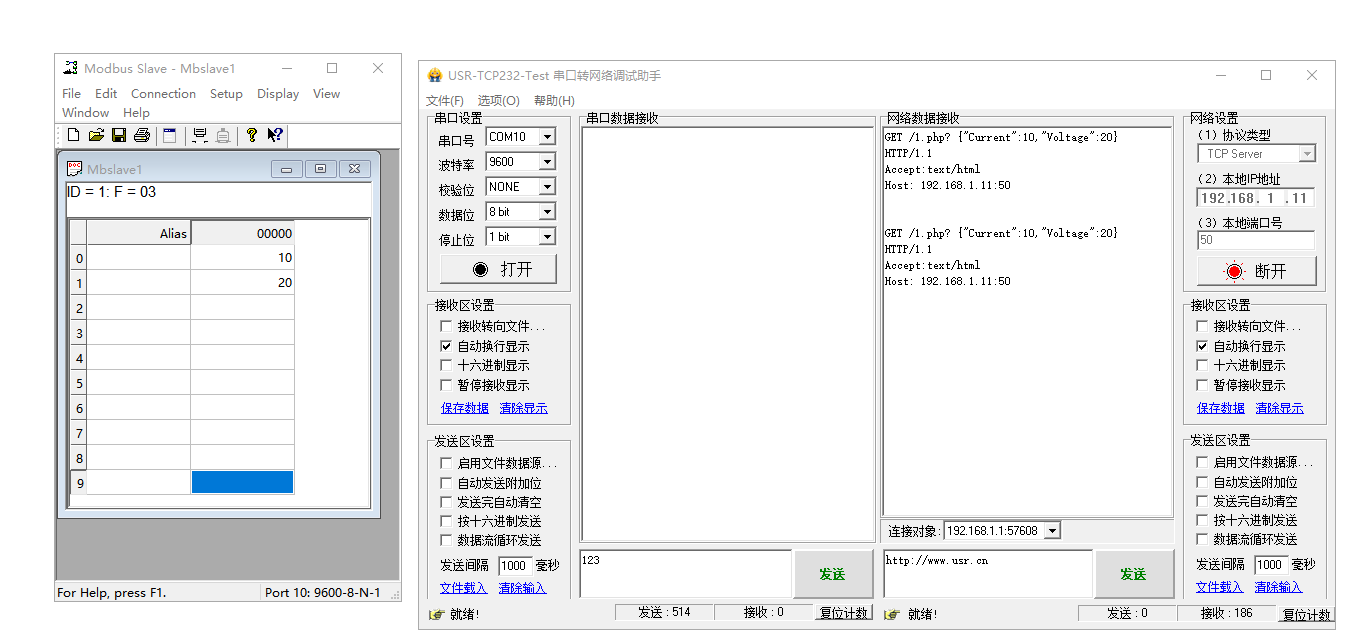

（2）用帶時間戳的網絡助手，接受數據，可以看到是10s上報。

編寫人：金志方 編寫日期：2024-06-06

審核人：金志方 審核日期：2024-06-06

訂正版本：V1.0 訂正內容：初稿
