USR-W610有人云（V6)云端輪詢示例

一、資料下載

USR-W610 軟件設計手冊下載鏈接：http://imbacareer.com.cn/Download/577.html

USR-W610 規格書官網下載鏈接：http://imbacareer.com.cn/Download/578.html

USR-W610 說明書下載鏈接：http://imbacareer.com.cn/Download/1152.html

USR-W610 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/707.html

調試助手和MODBUS Slave可以百度自己下載。

二、硬件連接

1、所需物品

USR-W610 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

聯外網的路由器 1個

2、硬件連接

USR-W610 的485串口接USB-RS485串口線到電腦的USB口，然后產品接12V電源適配器上電。

3、串口號

點擊電腦計算機，右擊點擊管理，點擊設備管理器，點擊端口，確認兩條USB-RS485串口線的COM口號是COM10。

三、有人云設置

1、登陸有人云賬號

2、添加網關

（1）打開有人云的網關列表，點擊添加。

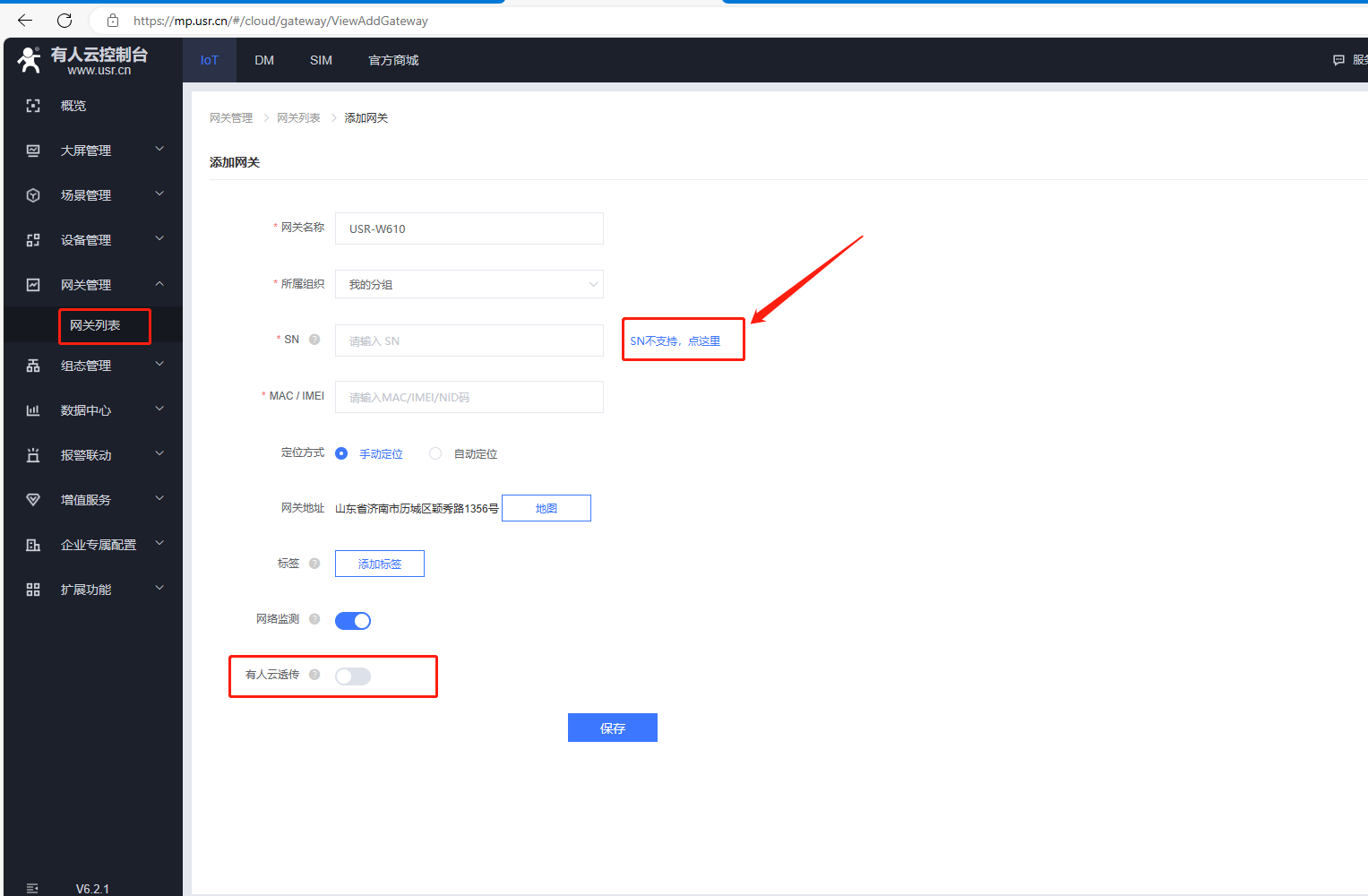

（2）W610添加有人云，點擊SN不支持點這里，有人云透傳功能需要關閉，點擊保存。

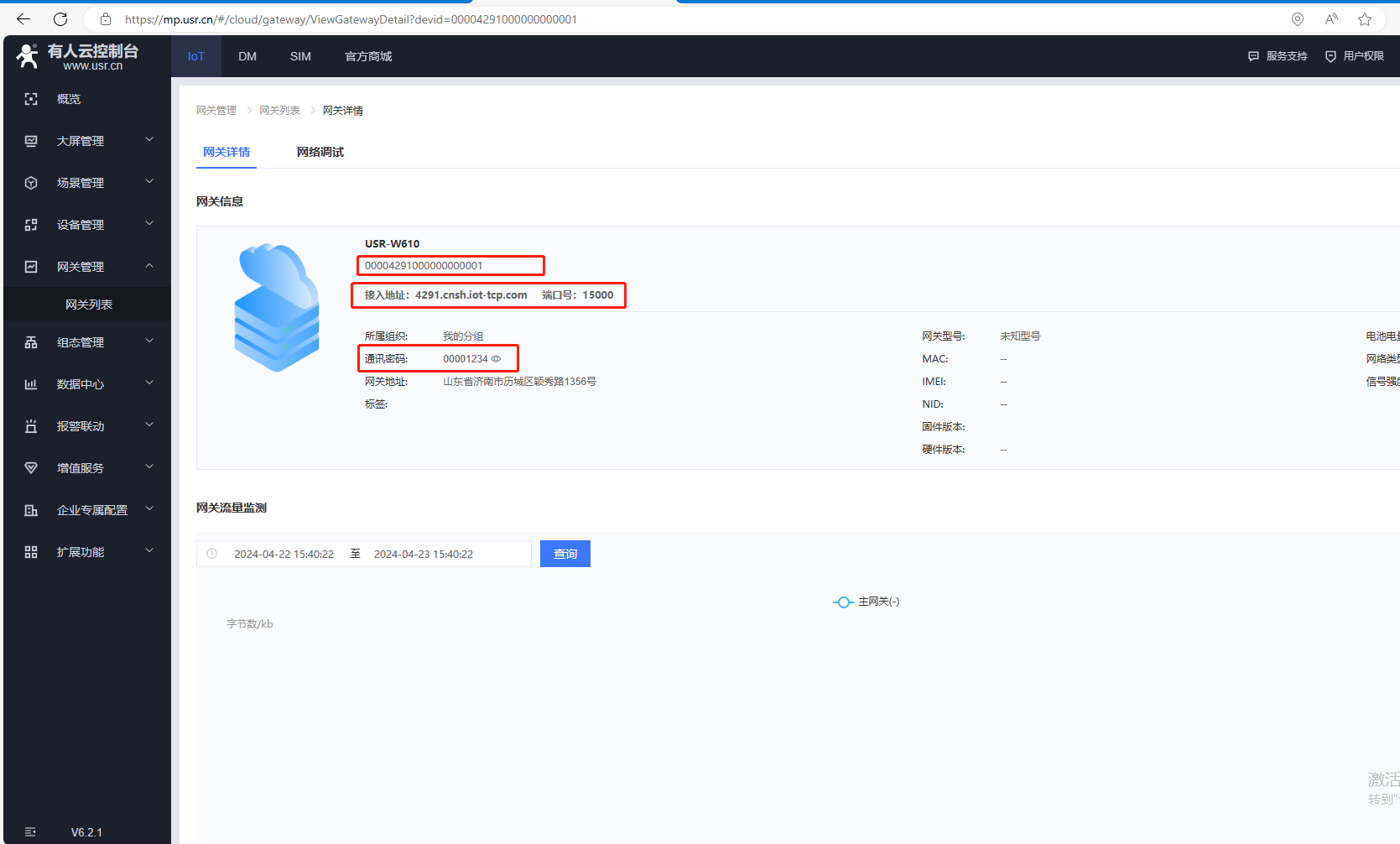

網關添加成功
您的網關SN為： 00004291000000000001； 通訊密碼為： 00001234；
云平臺接入地址為： 4291.cnsh.iot-tcp.com； 端口號： 15000；
下載對應網關的軟件，在軟件中把系統分配的SN和通訊密碼進行配置。

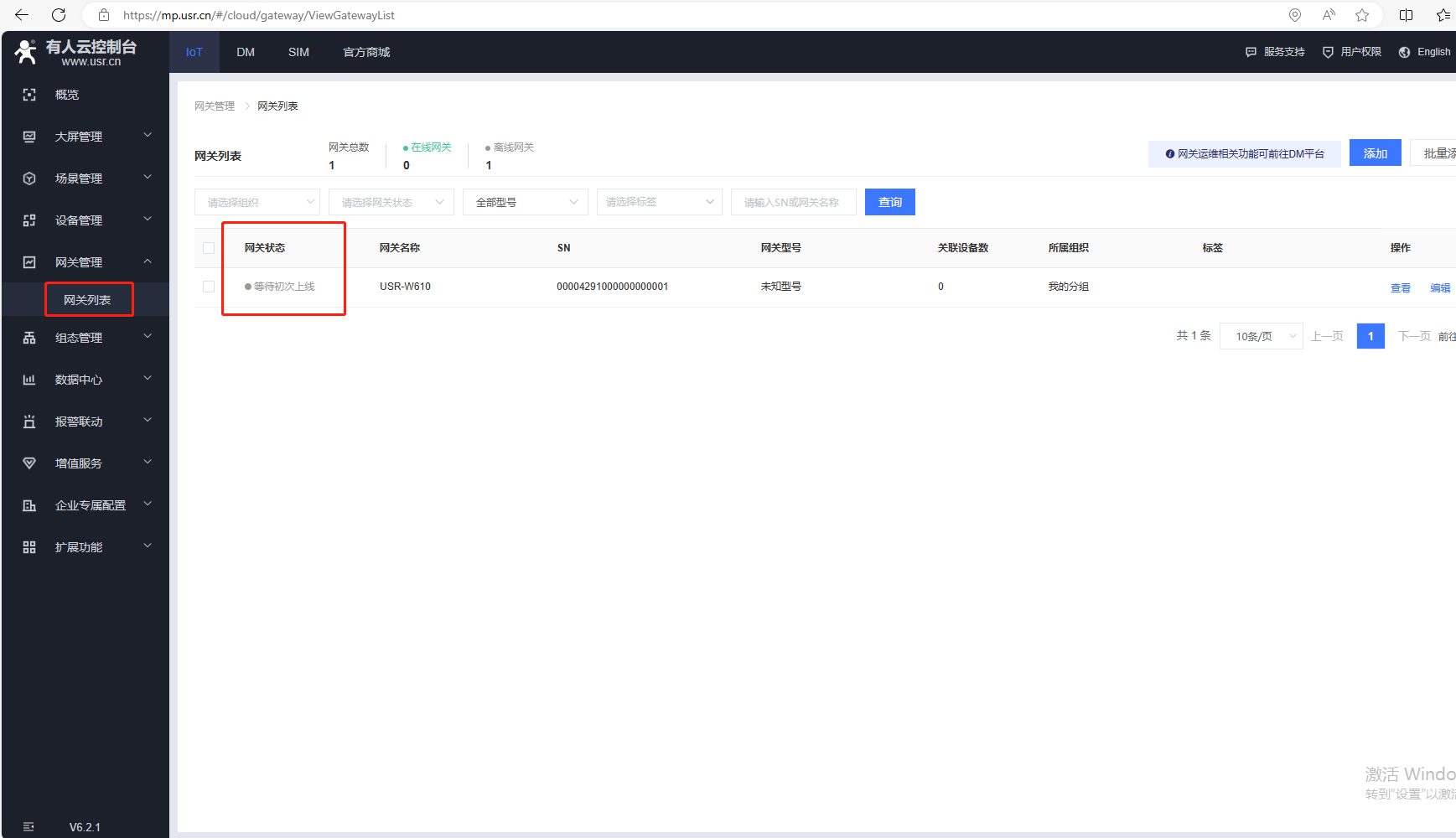

（3）網關狀態，等待初次上線。

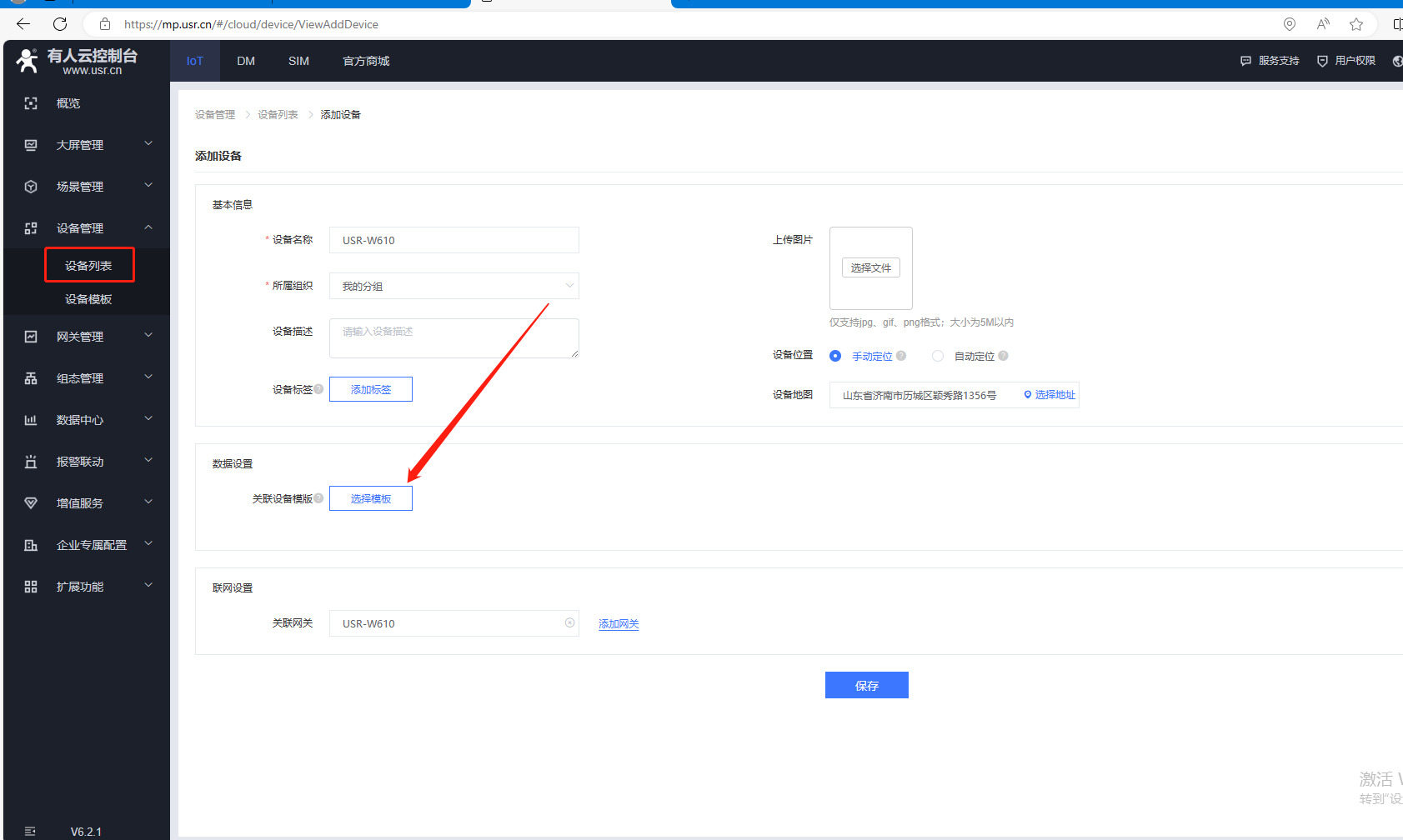

3、添加設備

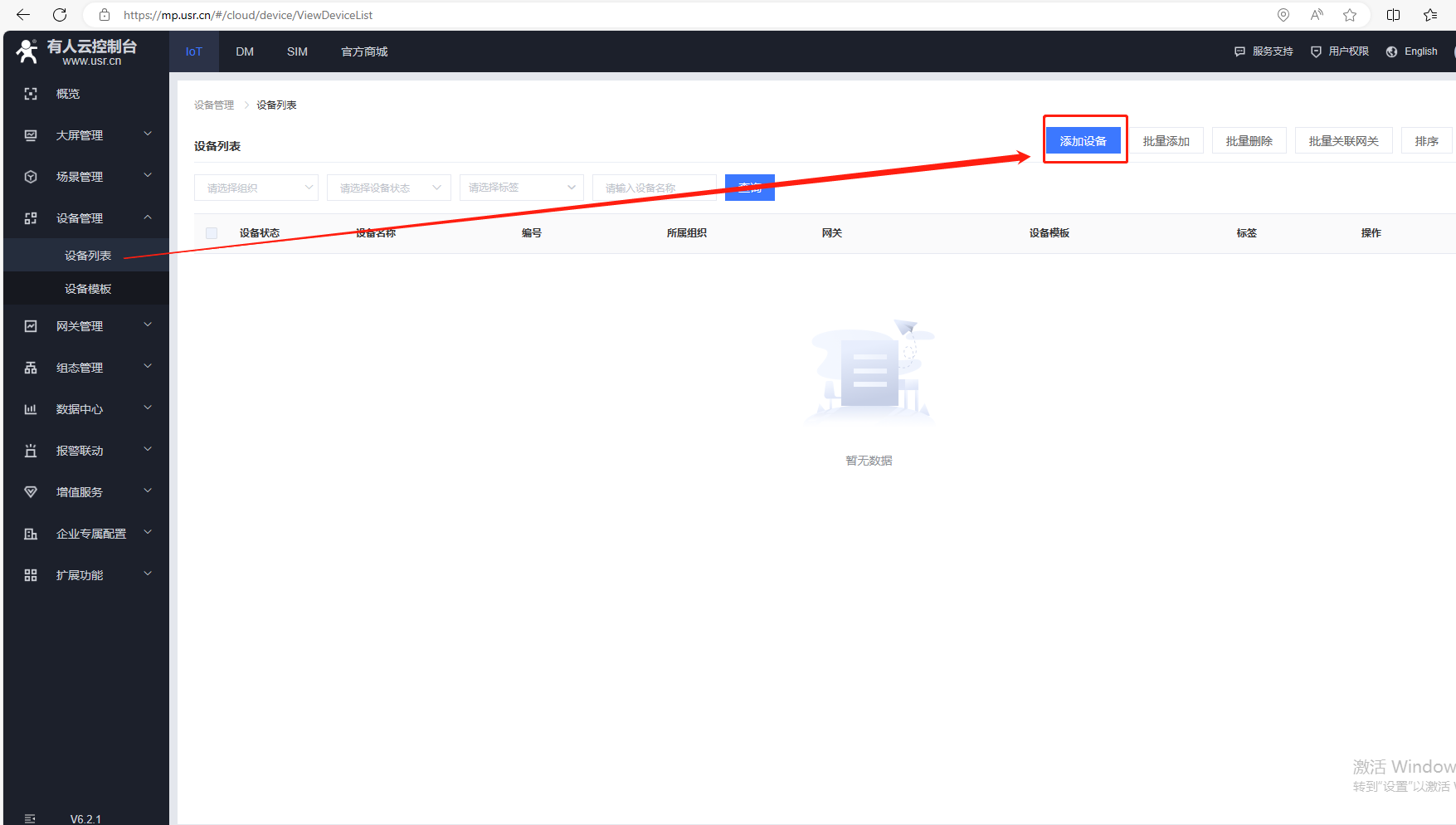

設備列表，點擊添加設備。

4、添加模板

（1）點擊選擇模板

（2）點擊選擇模板，選擇新建模板，輸入設備模板名稱，通用Modbus/PLC/DL，選擇Modbus，協議選擇Modbus Rtu，采集方式云端，最后確認。

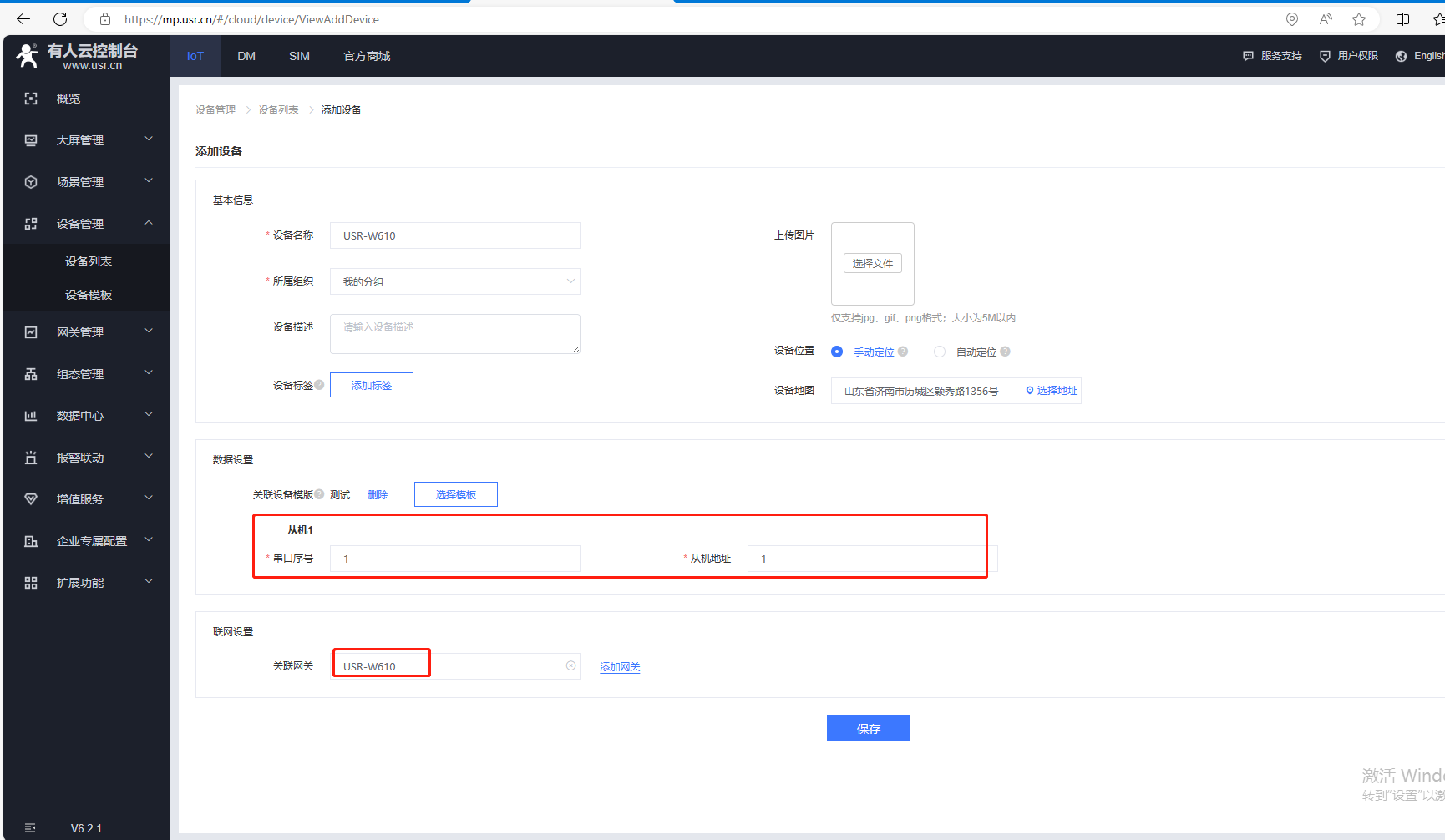

（3）從機1，串口序號保持默認1，從機地址填1，點擊保存。

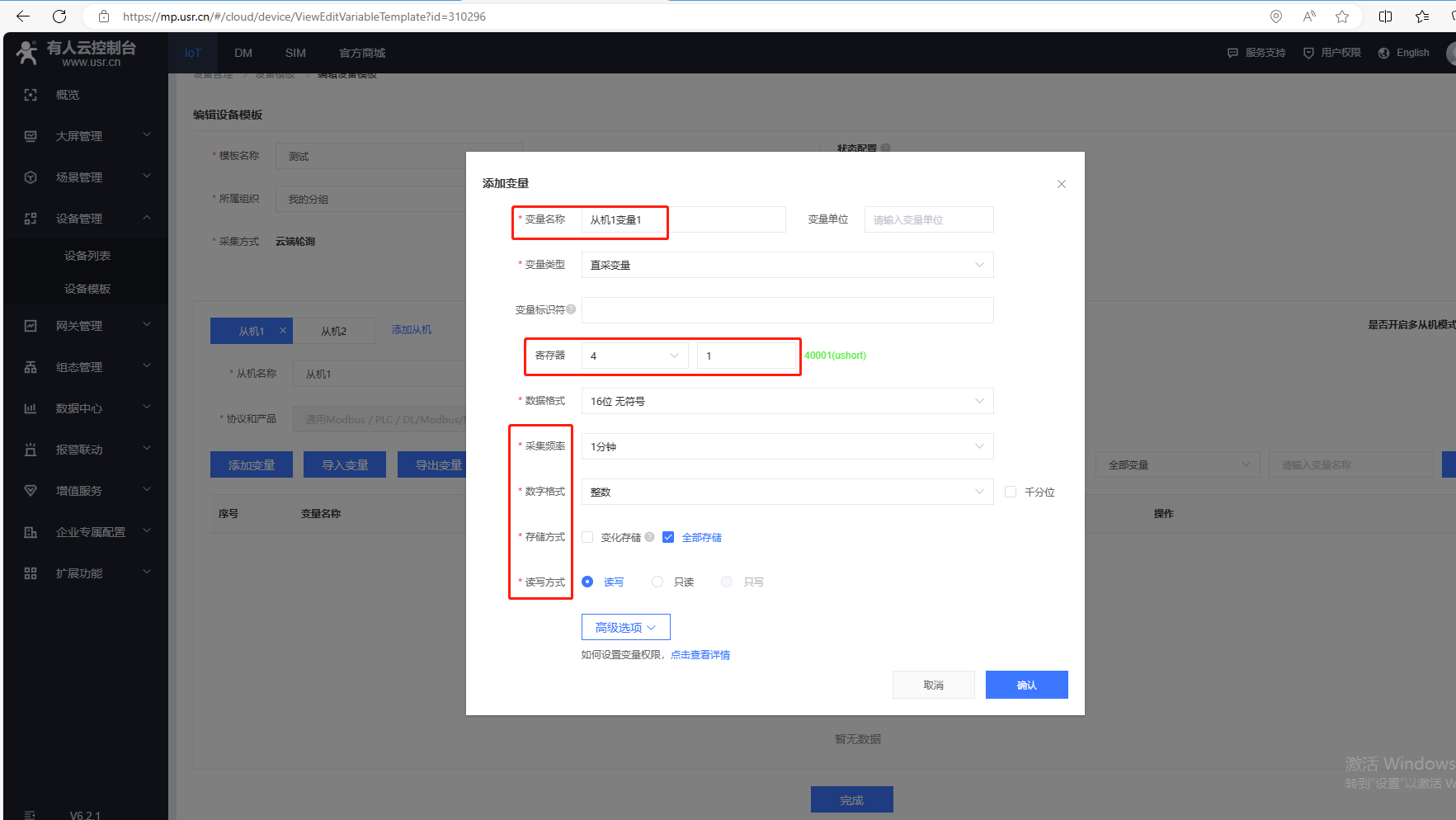

6、添加變量

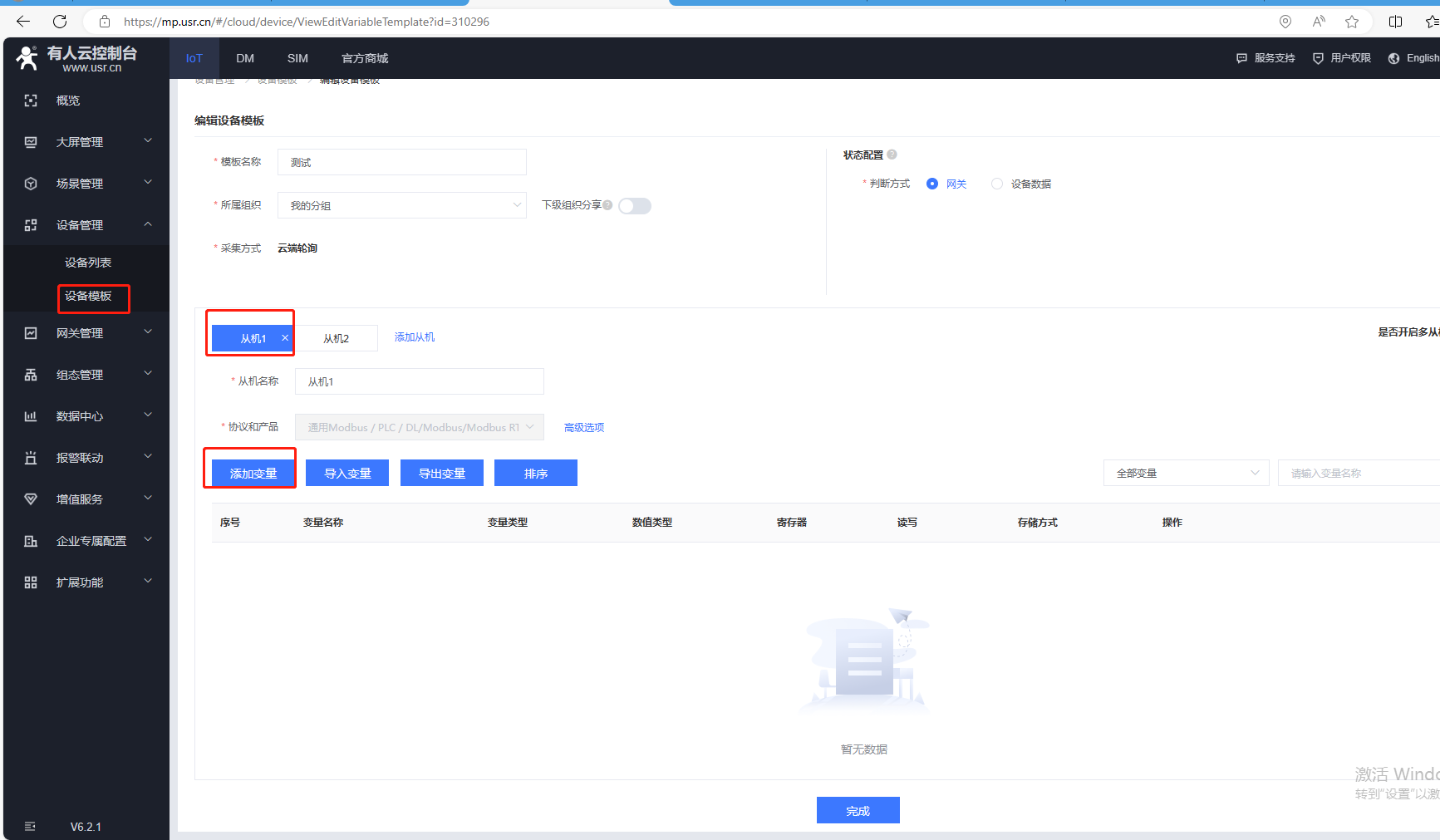

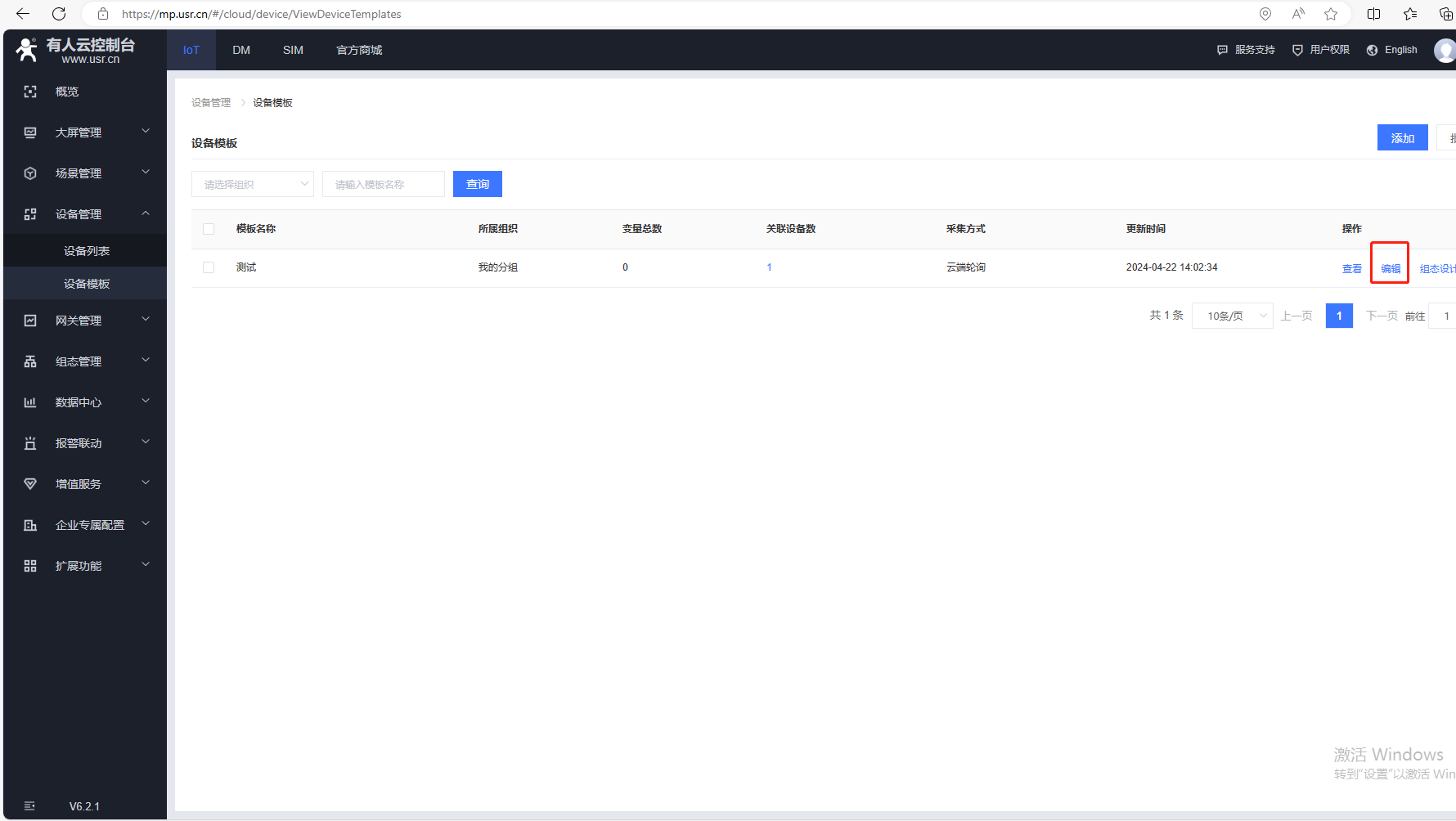

（1）點擊設備模板，點擊編輯，選中從機1，點擊添加變量，名稱從機1變量1，選擇變量類型，寄存器功能碼用4（對應03讀功能碼），變量設置1（對應實際寄存器地址十進制0，實際寄存器地址十進制加1，填入變量）。

采集頻率1分鐘。

可以選擇存儲方式和讀寫方式。

四、W610參數設置

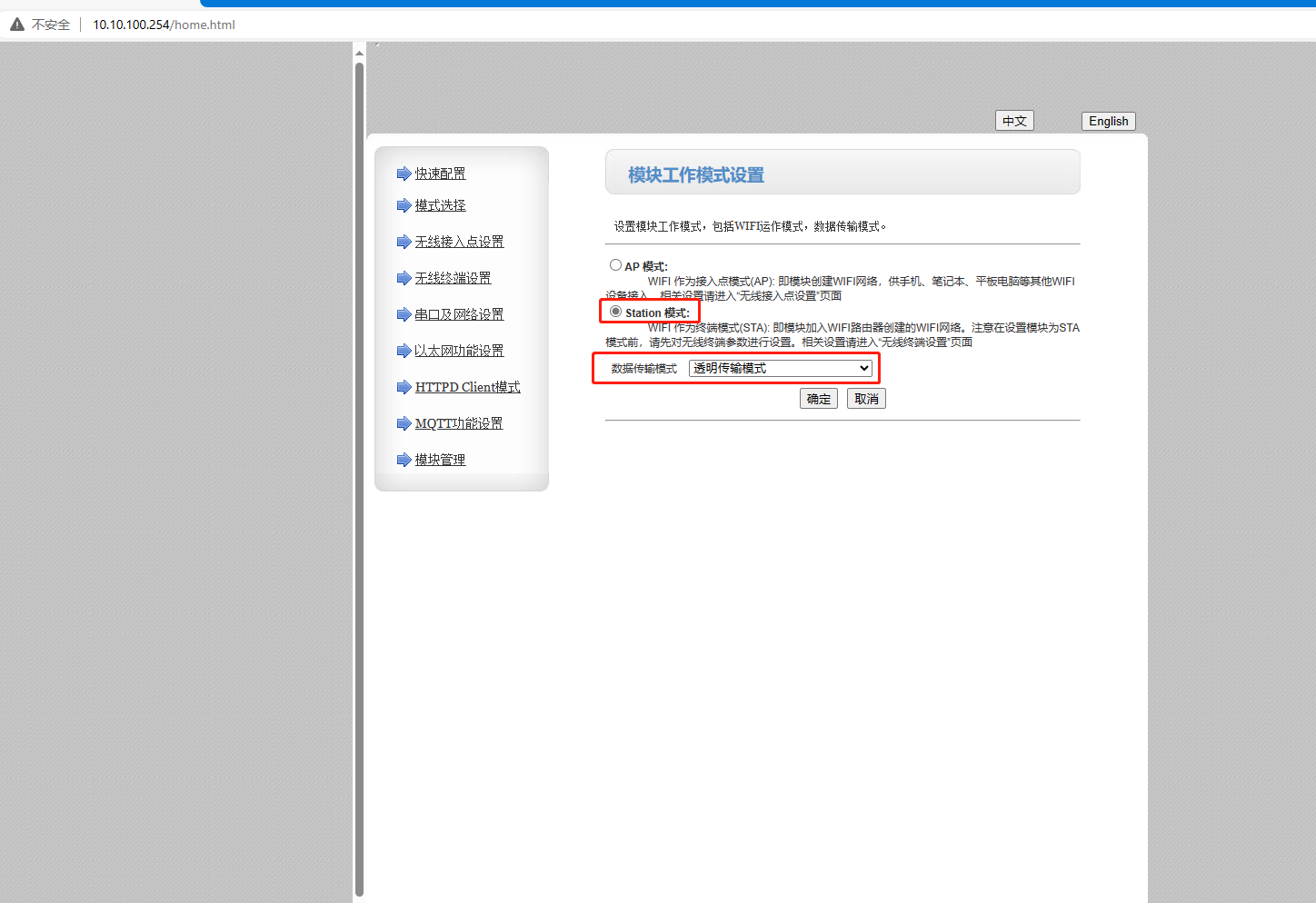

1、配置工作模式

電腦連接W610的WiFi，瀏覽器輸入10.10.100.254登陸W610網頁，將工作模式設置STA，透明傳輸模式，點擊確定。

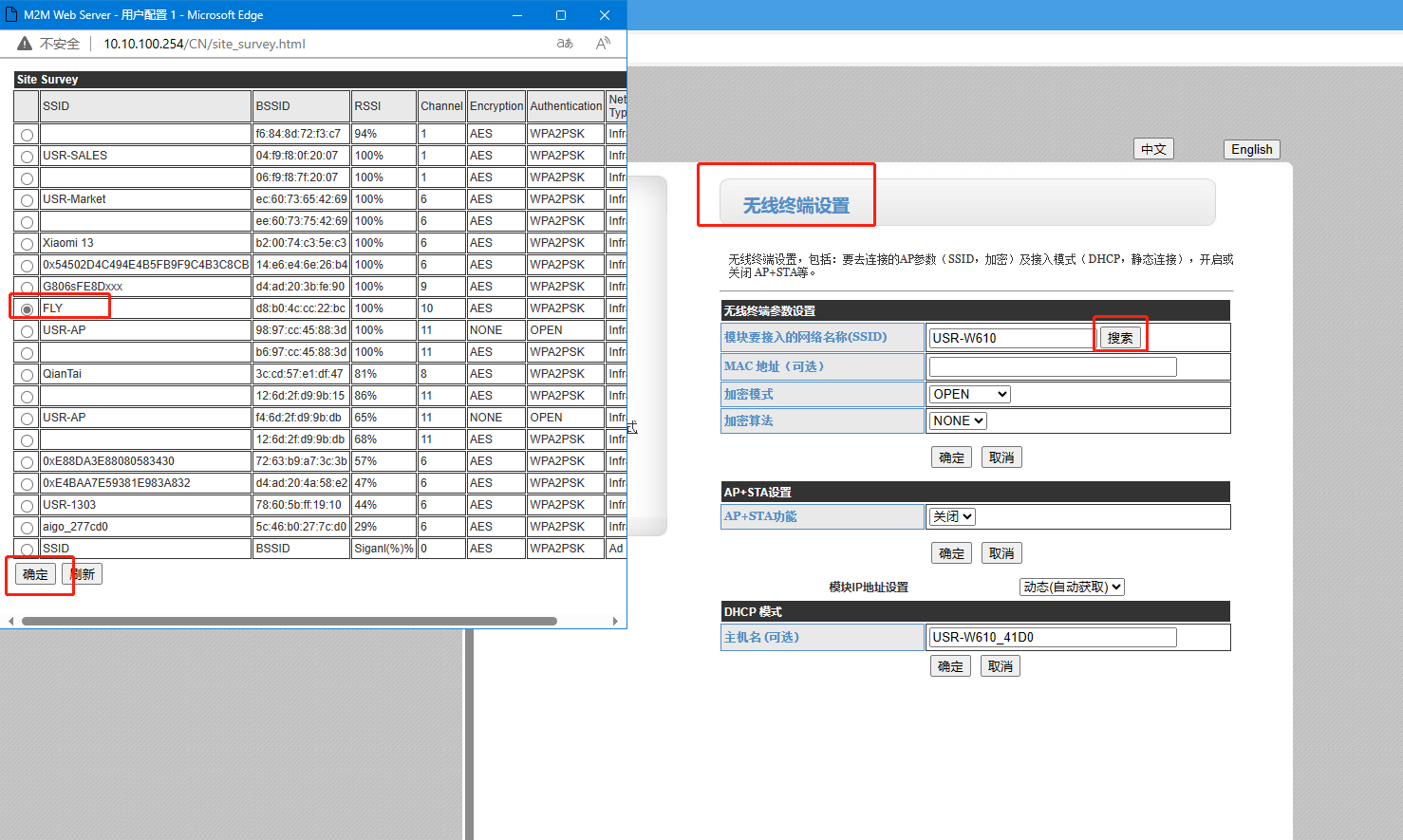

2、配置無線終端參數

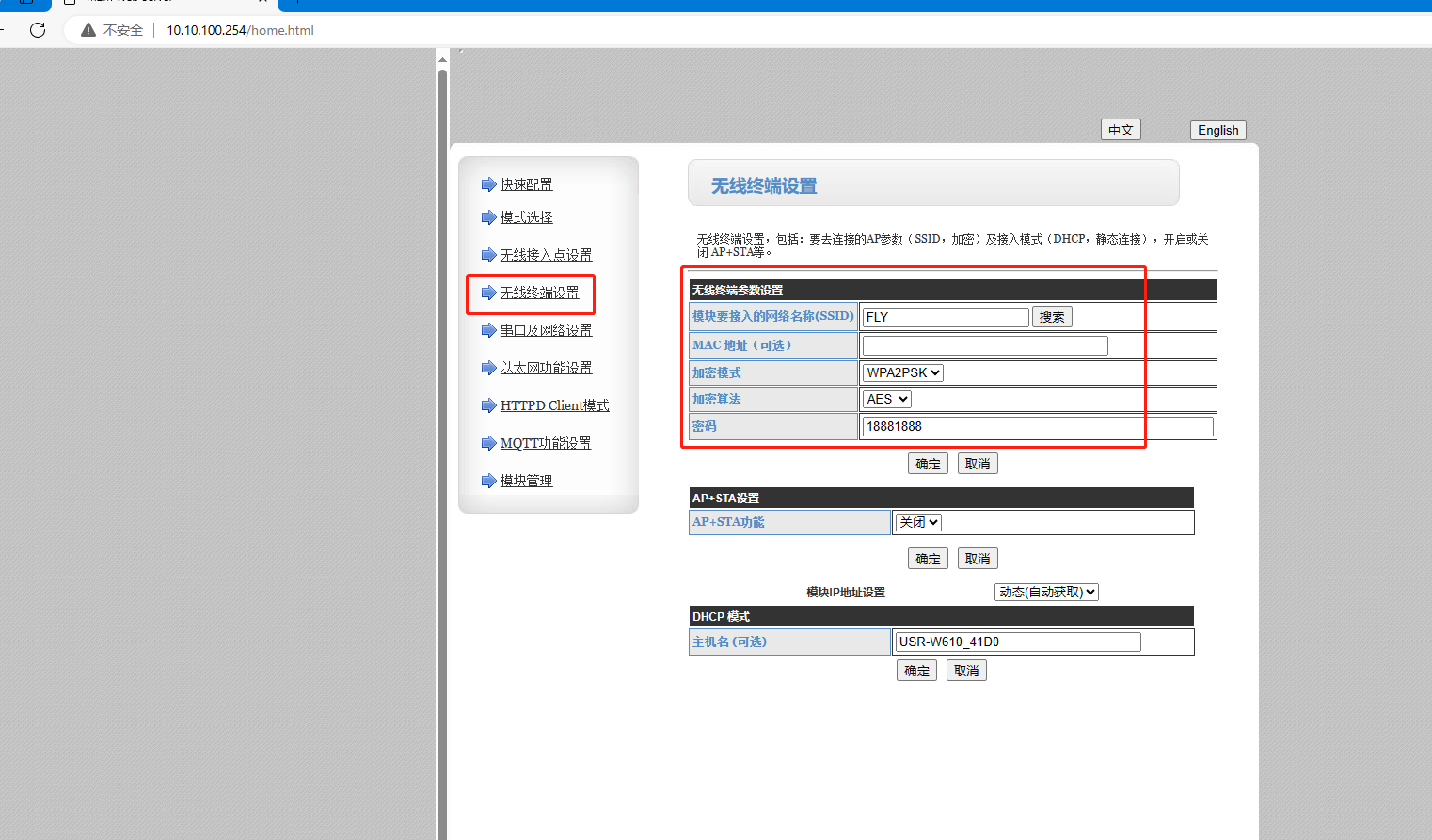

設置無線終端連接可以上外網的路由器參數，點擊確定。

3、設置串口及網絡參數

串口參數保持默認，波特率、數據位、停止位、校驗位，實際測試和所接串口設備串口參數保持一致。

開啟485功能，點擊確定

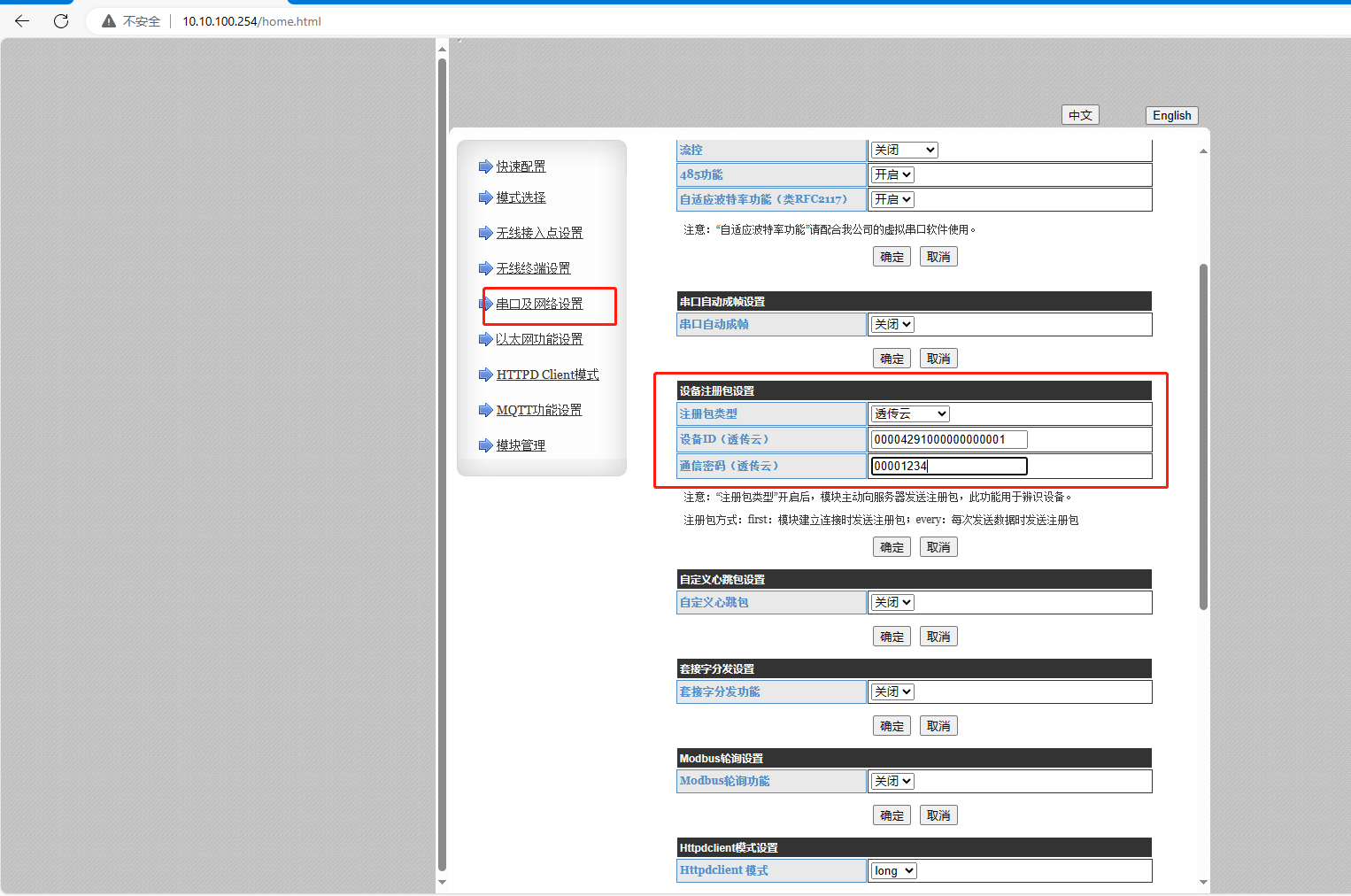

開啟注冊包功能

注冊包類型：透傳云

設備ID：00004291000000000001； 通信密碼為： 00001234，點擊確定

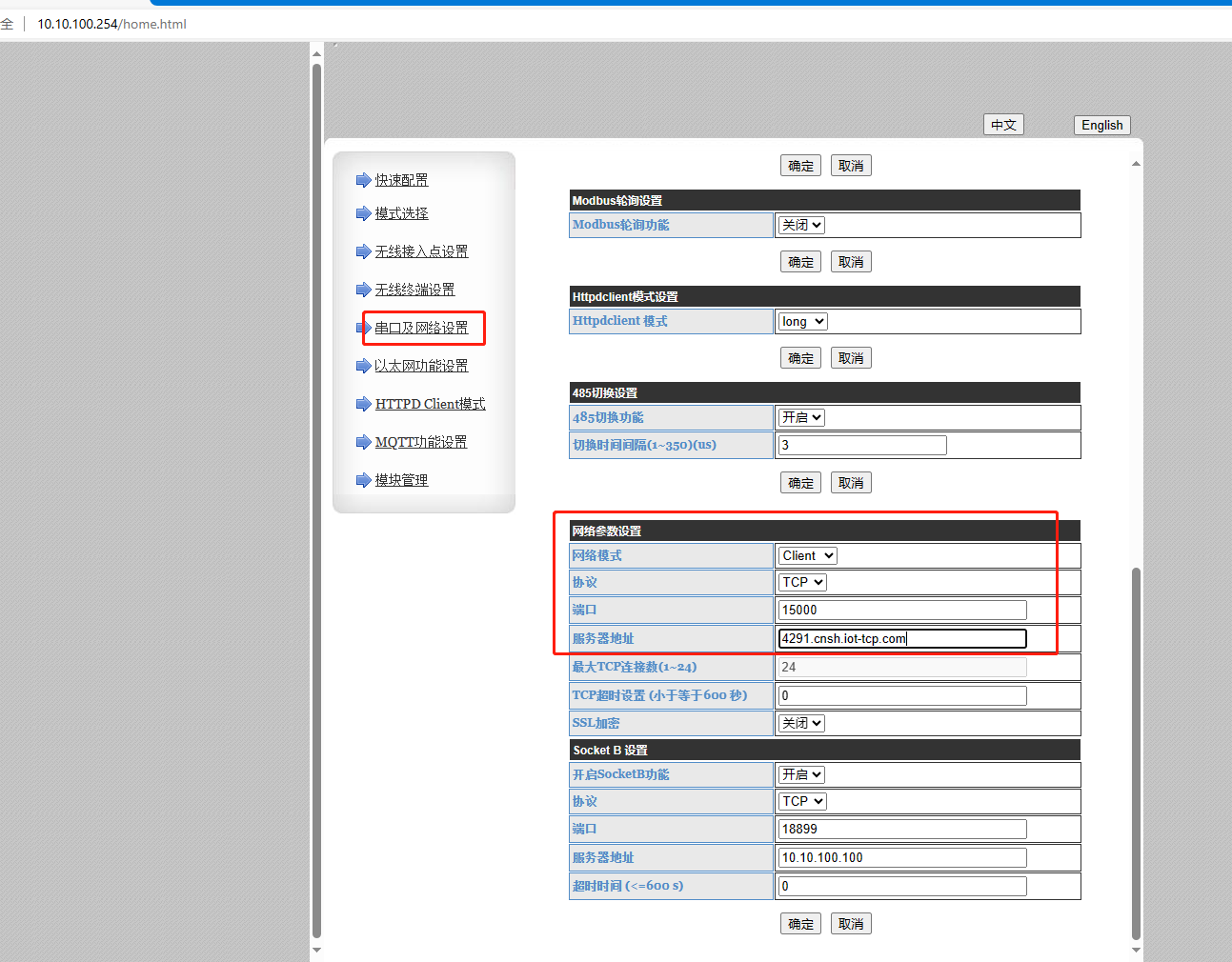

工作方式：TCP client

遠程服務器地址：4291.cnsh.iot-tcp.com 遠程端口：15000，點擊確定

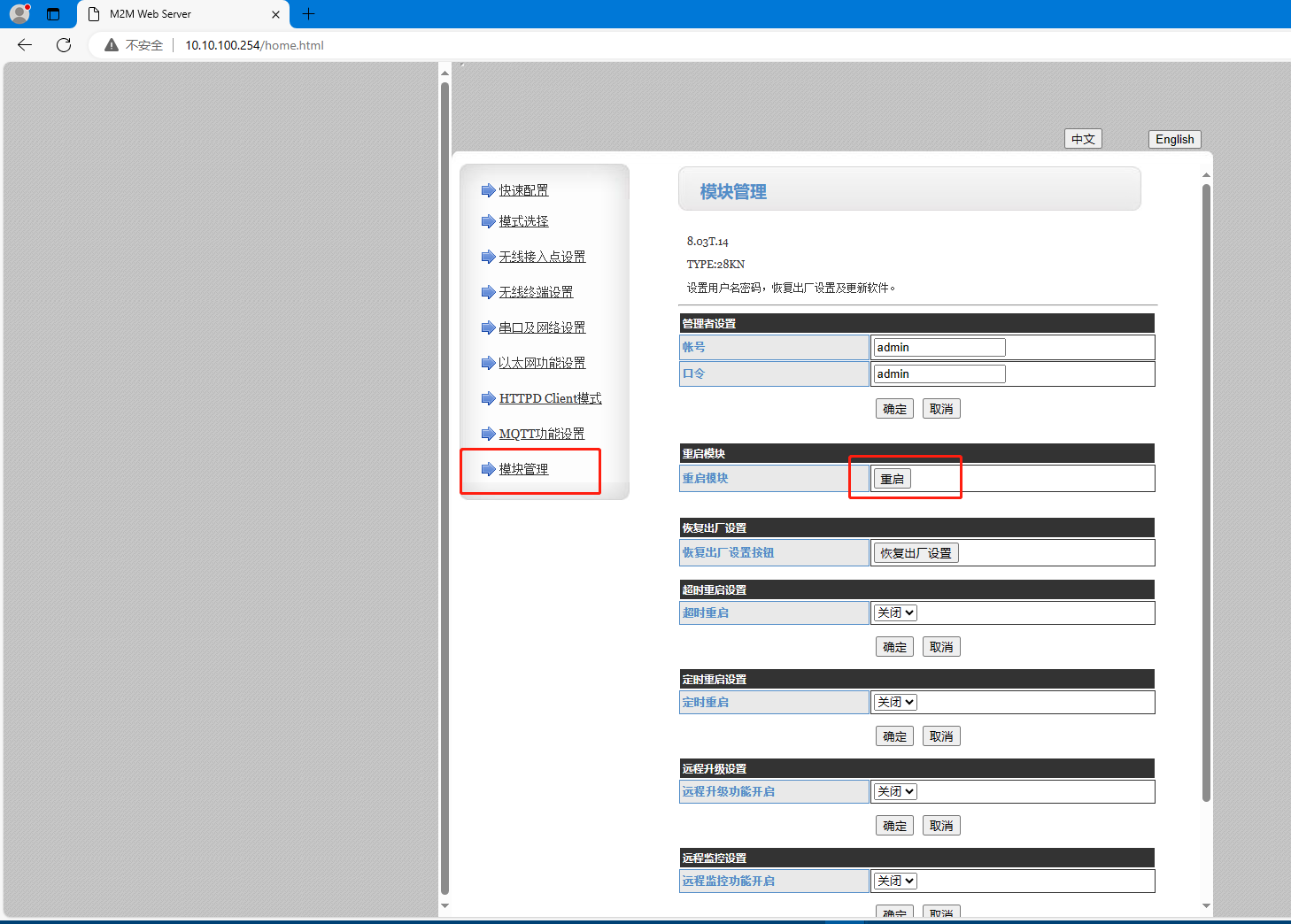

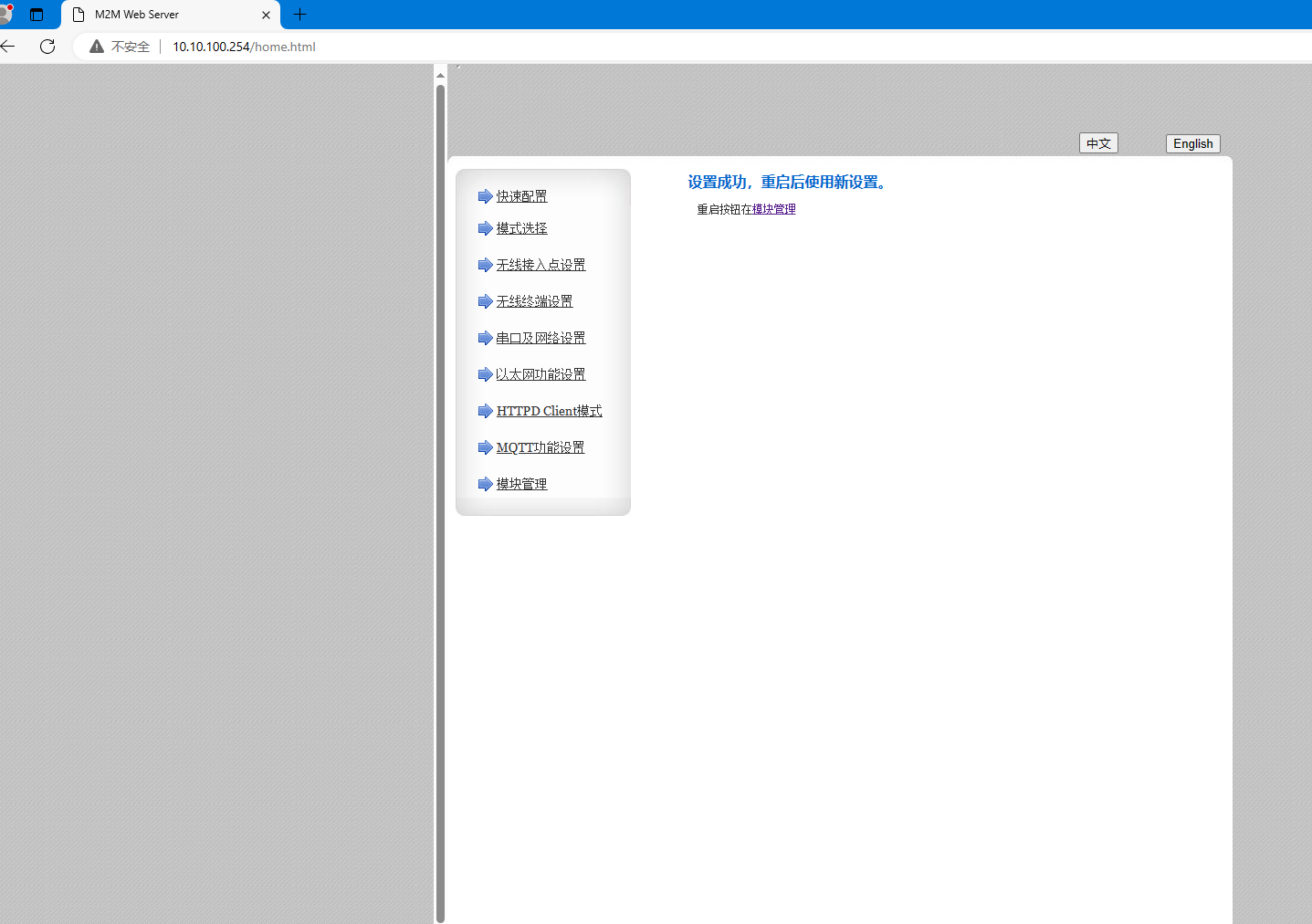

4、點擊重啟

五、有人云從機數據采集

1、W610產品有人云在線

W610 STA模式連接可以聯外網的路由器，可以登陸有人云，看到網關列表、設備列表中，W610產品網關狀態是在線。

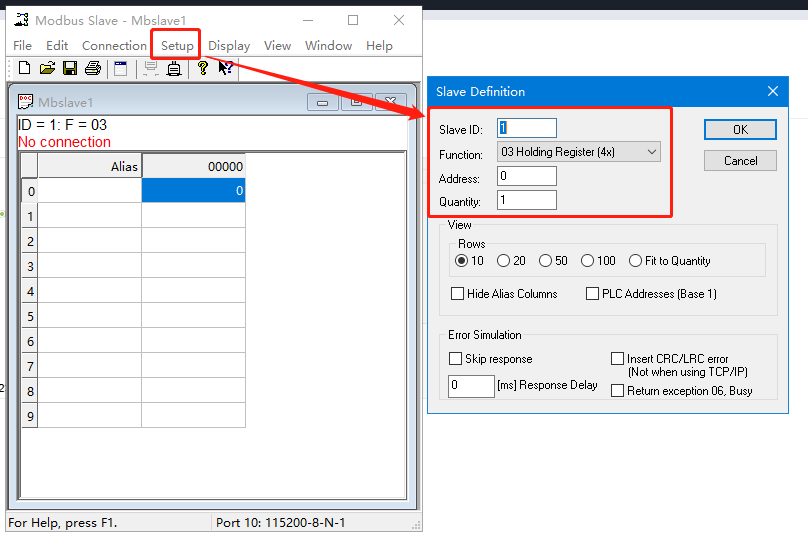

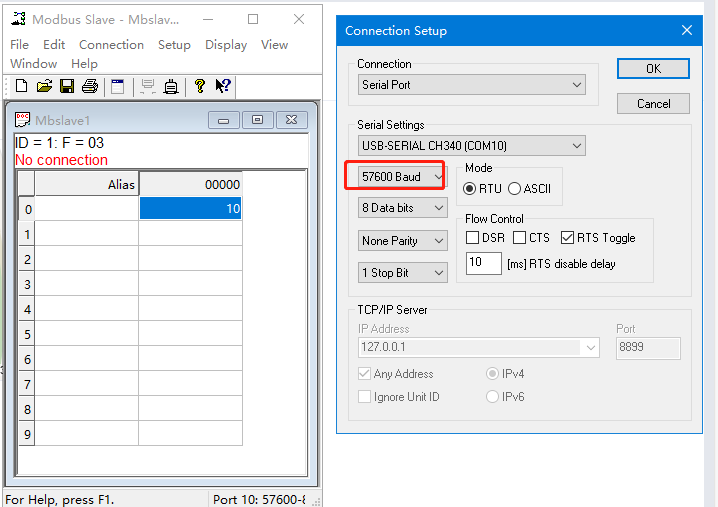

2、打開MODBUS SLAVE軟件模擬從機

MODBUS SLAVE打開COM10，點擊Setup，Slave ID從機地址用1，F(xiàn)unction功能碼用03，Address寄存器起始地址用0，Quantity寄存器地址數量用1。

就是模擬從機地址1，采集1個寄存器地址0的數據。

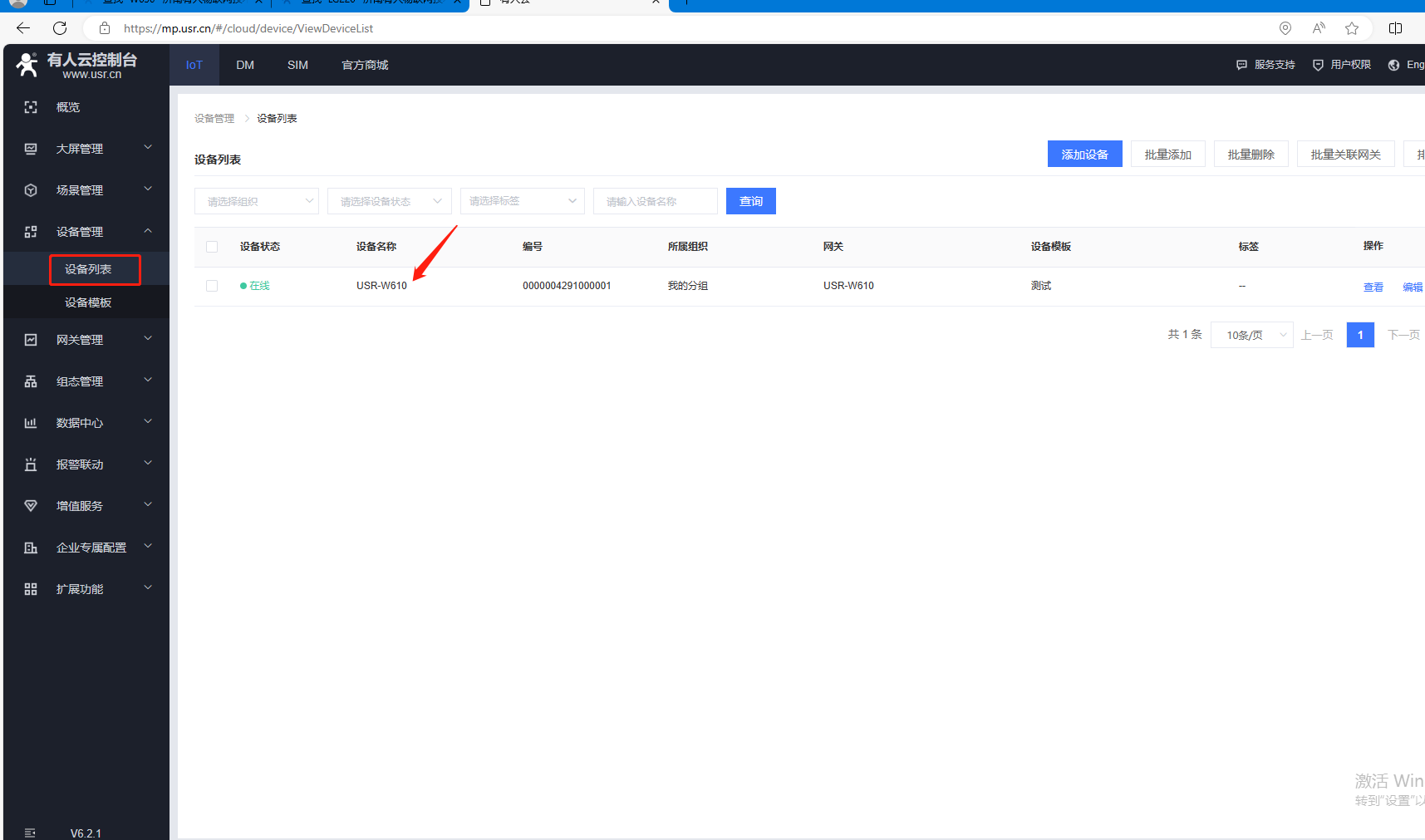

3、點擊設備列表，設備名稱

4、有人云采集數據

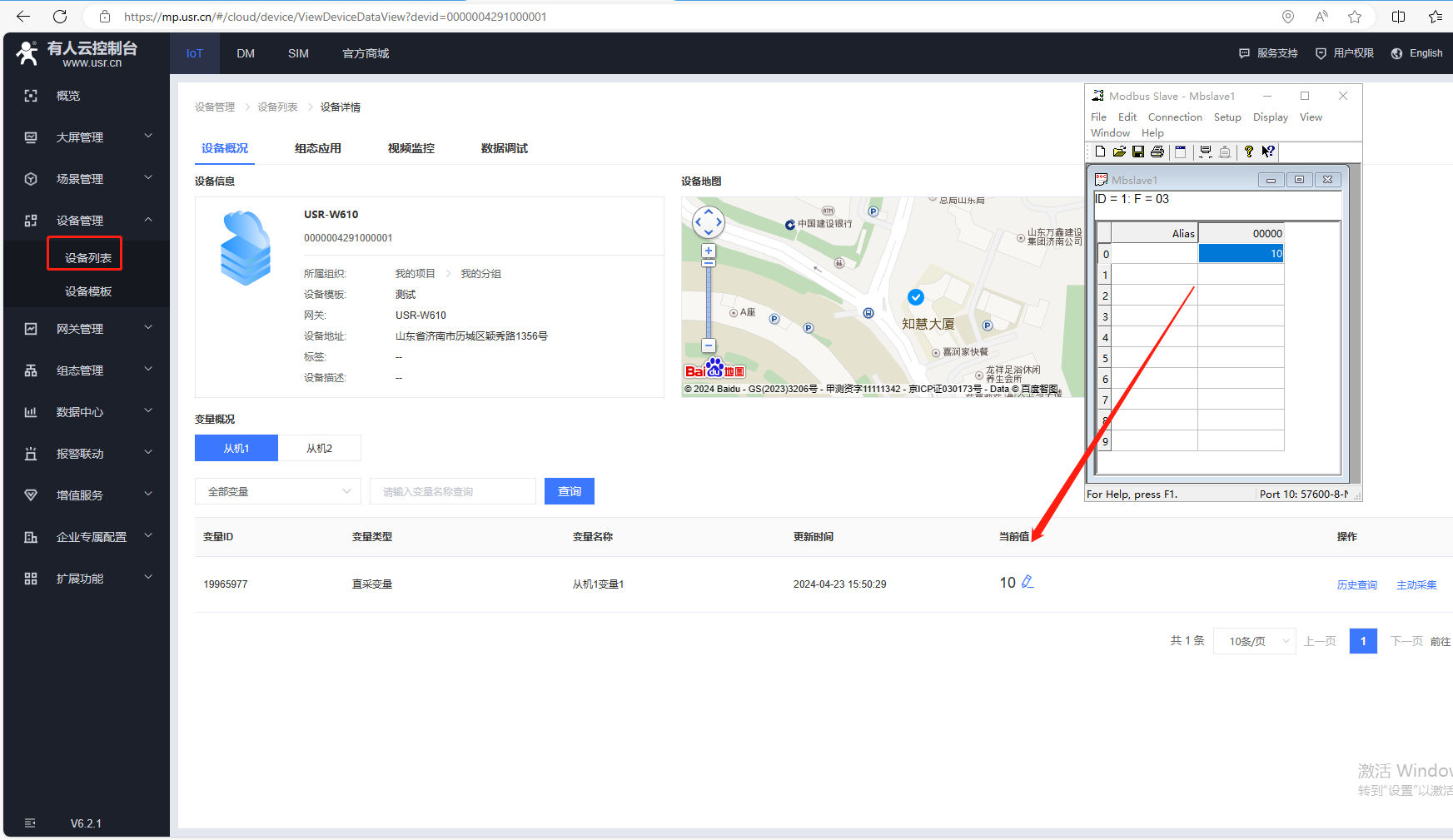

改變MODBUS SLAVE軟件的寄存器地址數據。COM10接的從機1，寄存器輸入10，有人云1分鐘采集數據10，有人云寫數據11，對應MODBUS SLAVE串口寄存器顯示數據11。

5、有人云數據調試

點擊設備列表，設備名，找到數據調試，可以監控有人云下發的命令和回復的數據。

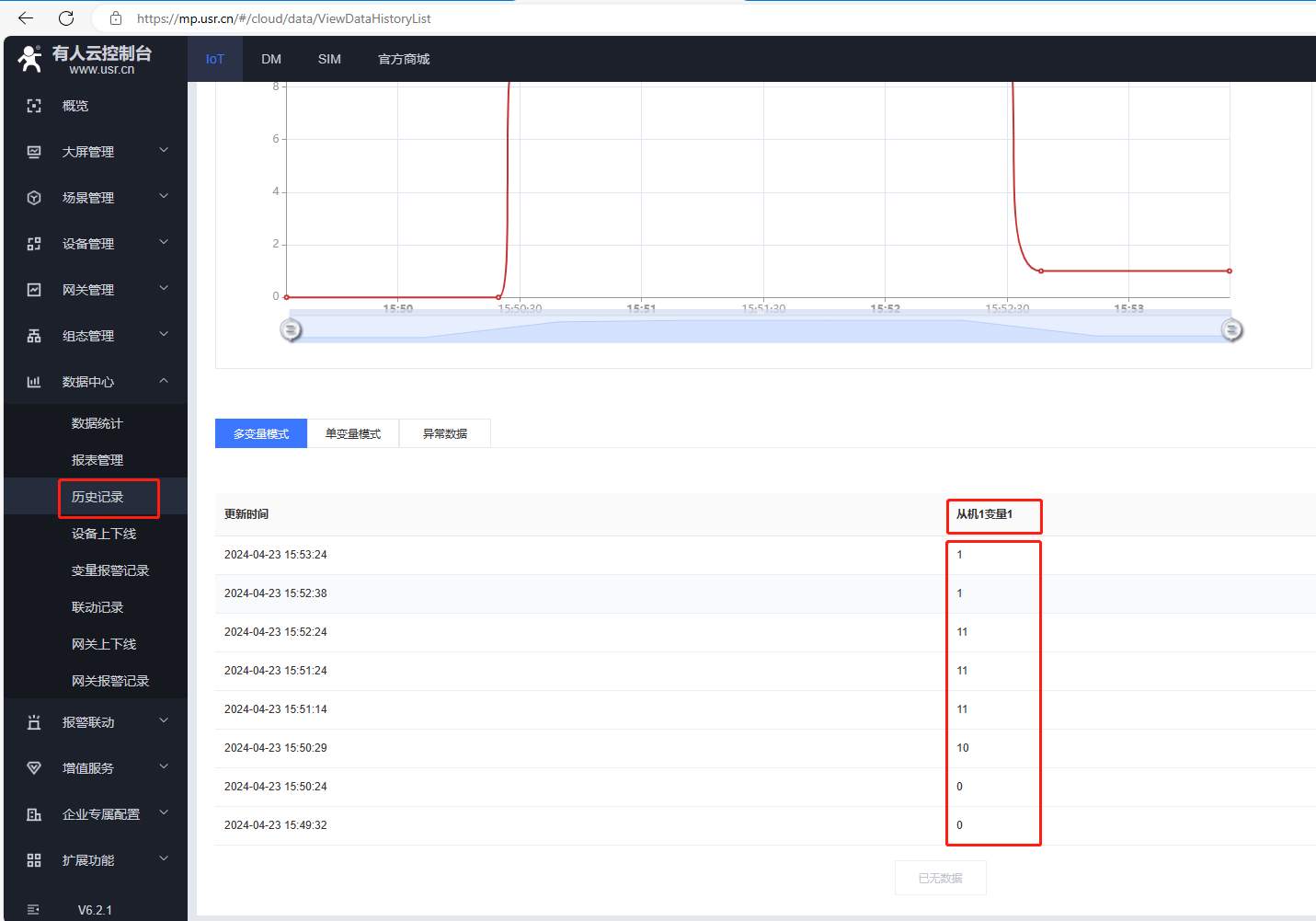

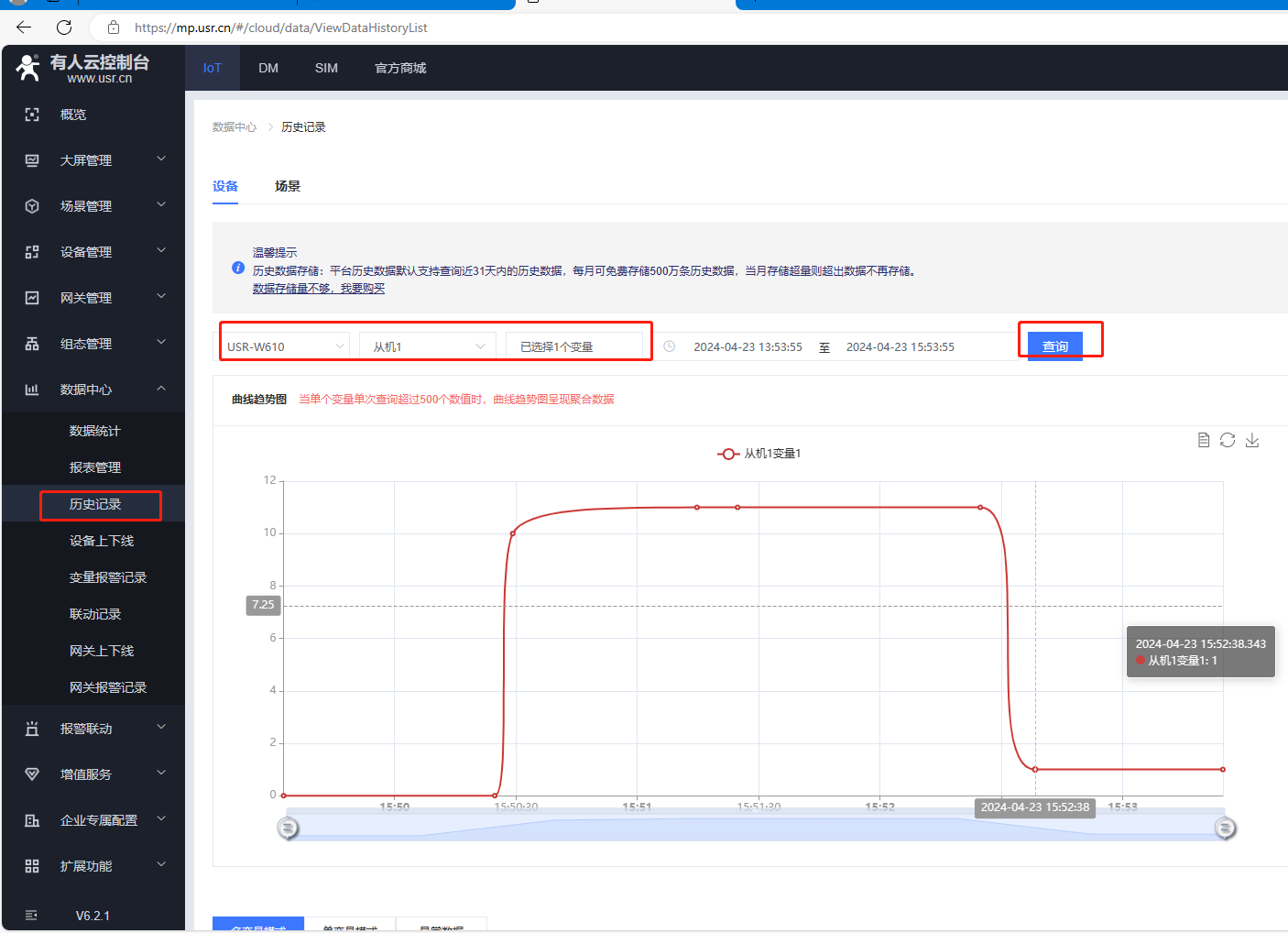

6、有人云歷史記錄

點開數據中心，點擊歷史記錄，可以查看有人云采集變量的歷史記錄。

編寫人：金志方 編寫日期：2024-06-04

審核人：金志方 審核日期：2024-06-04

訂正版本：V1.0 訂正內容：初稿
