USR-W610 485串口做主機MODBUS網關功能示例

一、資料下載：

USR-W610軟件設計手冊：http://imbacareer.com.cn/Download/577.html

USR-W610 設置軟件：http://imbacareer.com.cn/Download/707.html

請百度網上去下載MODBUS POLL和MODBUS SLAVE 軟件。

二、硬件連接：

1、需要準備的物品：

USR-W610 1個

12V電源適配器 1個

筆記本電腦 1臺

USR-RS485串口線 1條

2、硬件連接：

USR-W610 接好WiFi天線，485串口接USB-RS485串口線接電腦。使用電源適配給USR-W610上電。W610設置AP模式，電腦無線連接W610的WiFi。

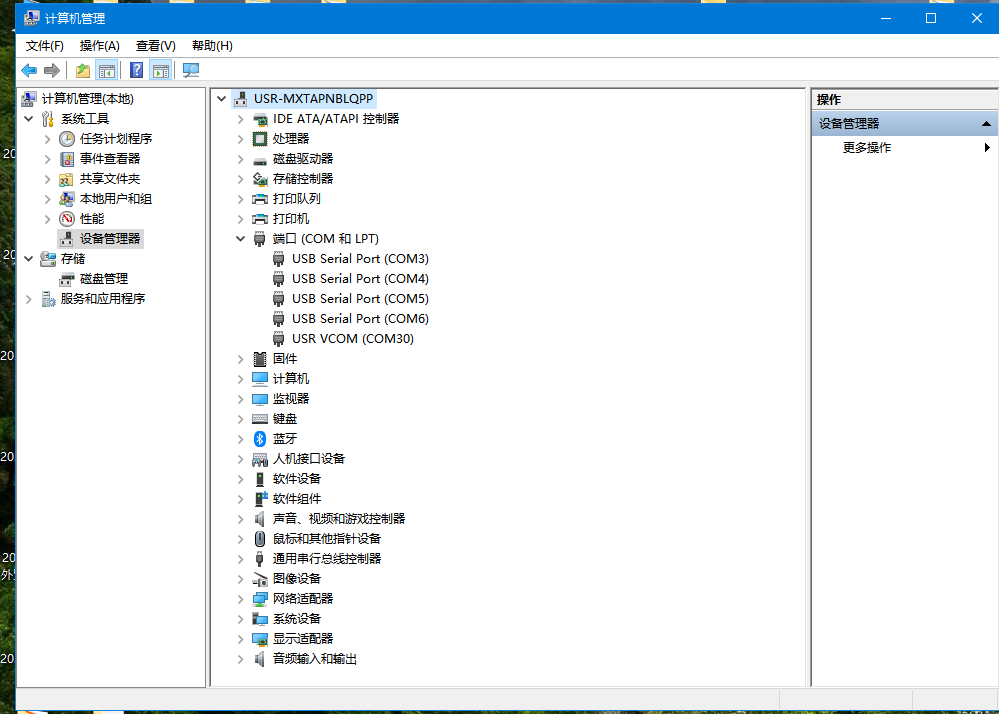

設備管理器查看COM口號。

三、登錄USR-W610內置網頁

1、連接WiFi無線：

USR-W610默認是AP模式，電腦連接USR-W610的wifi。

USR-W610反面貼膜，MAC后四位，是wifi的后四位。默認沒有wifi密碼。

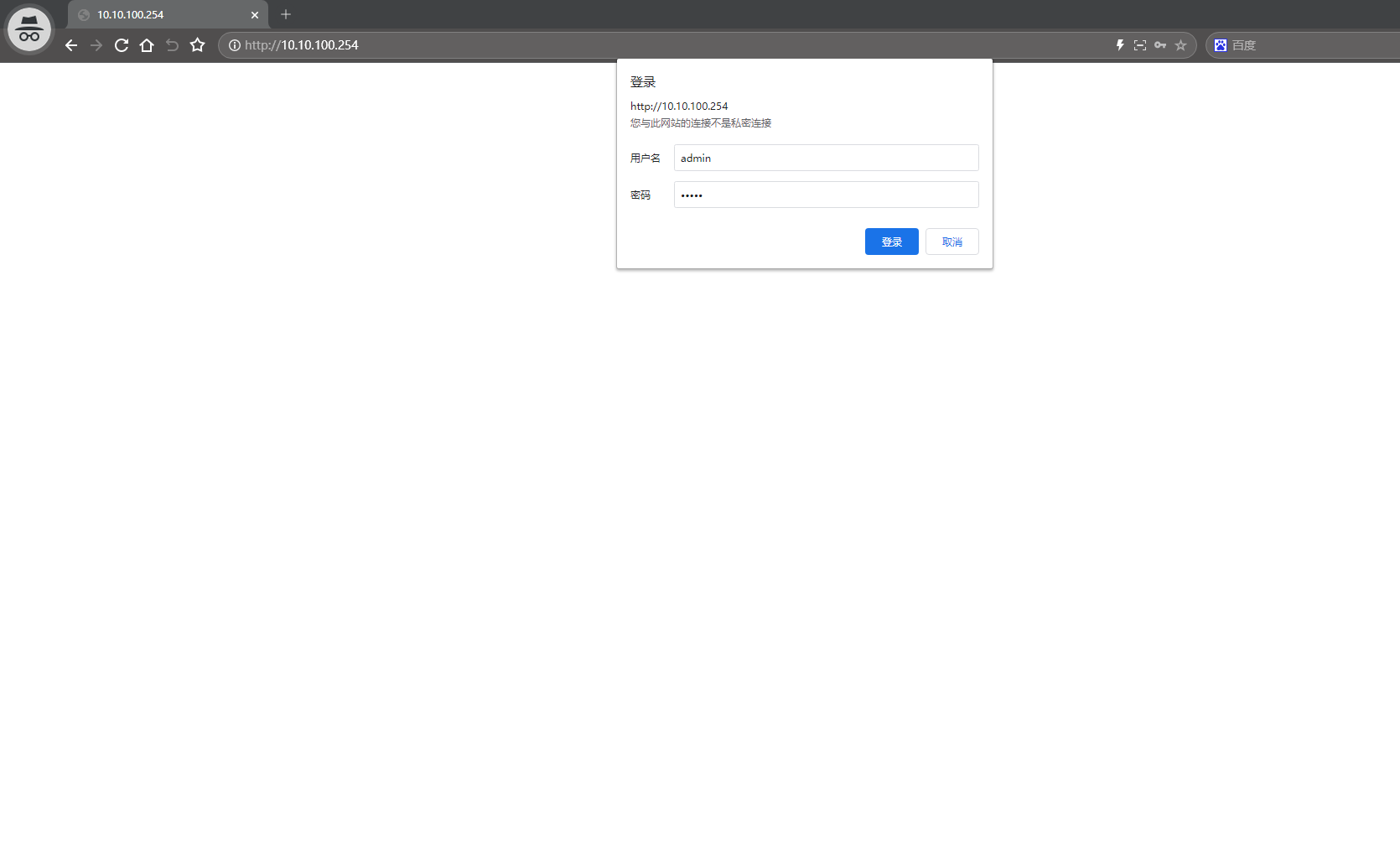

2、登陸網頁：

使用USR-W610默認IP，10.10.100.254，在瀏覽器輸入登錄USR-W610內置網頁，登錄名是admin，登錄密碼admin。

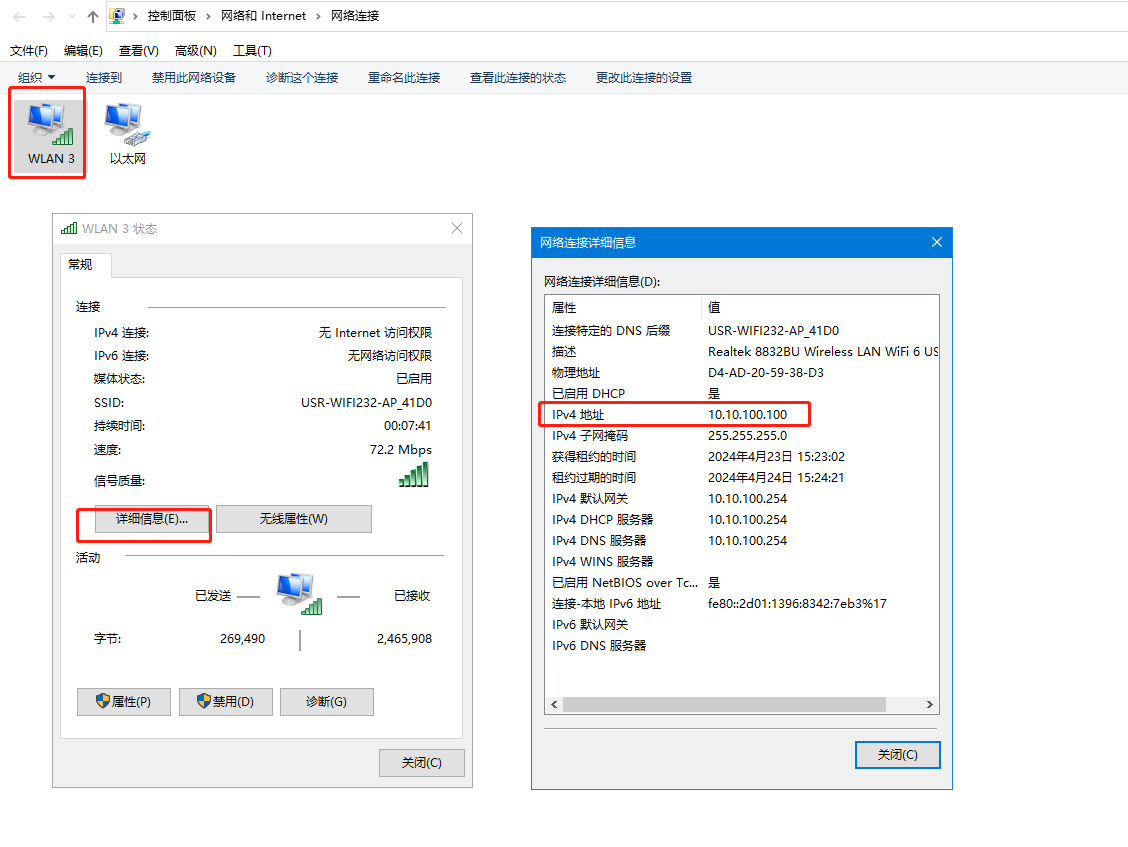

3、查看電腦本地網卡IP

電腦連接USR-W610的WiFi之后，查看電腦本地網卡IP是10.10.100.100

四、網頁配置USR-W610參數

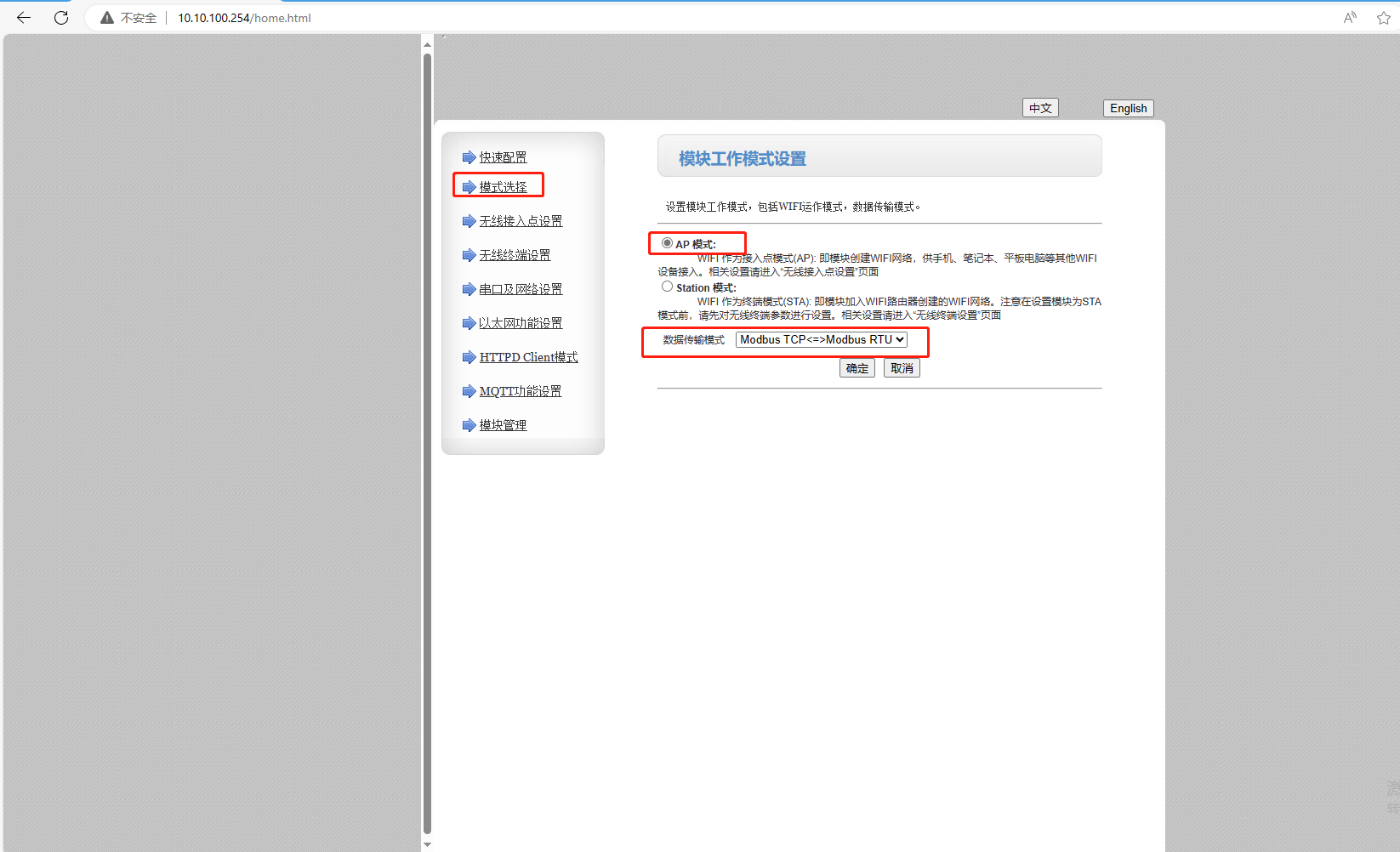

1、配置模式：

網頁上設置AP模式，開啟MODBUS TCP轉MODBUS RTU模式，點擊確定。

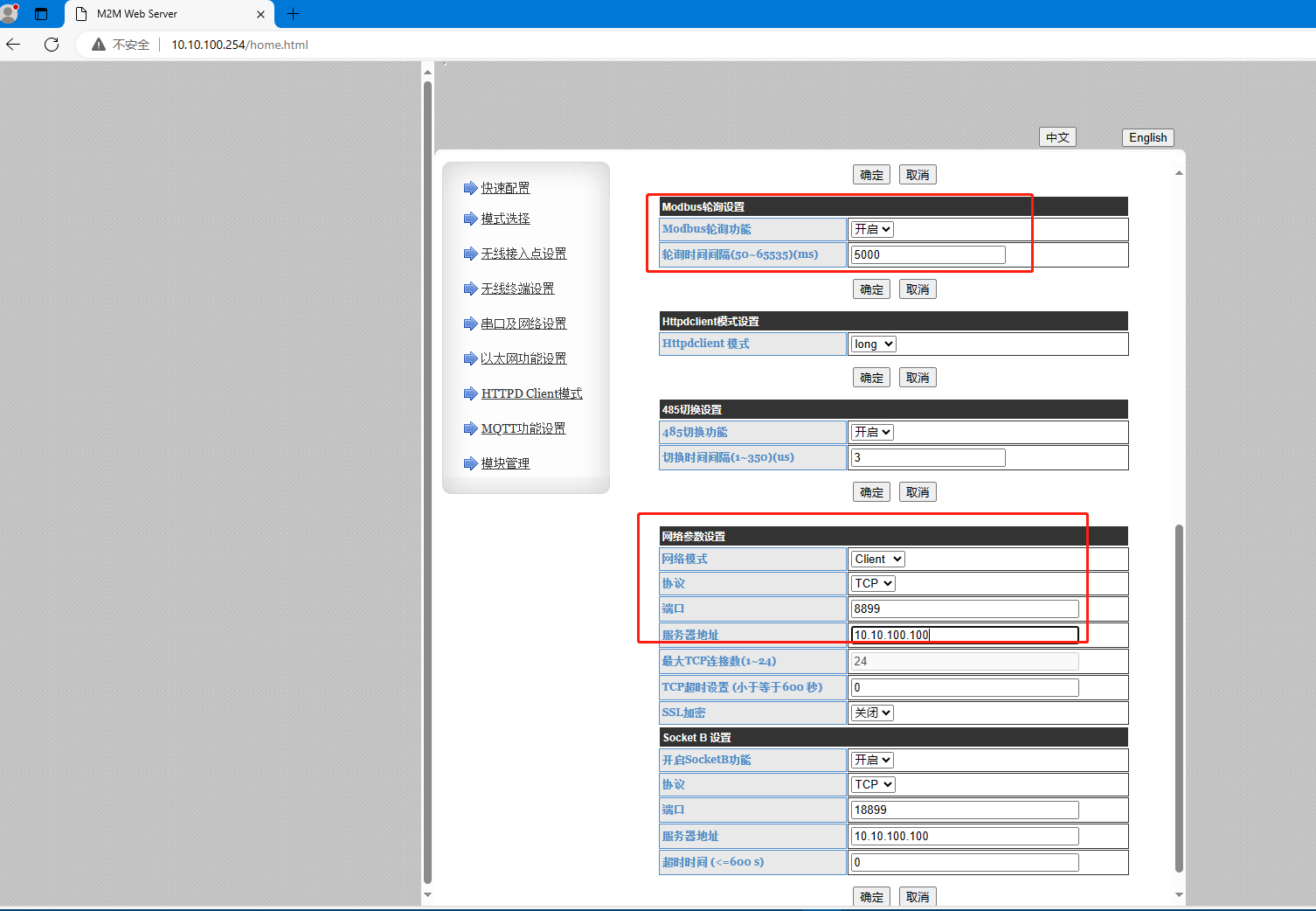

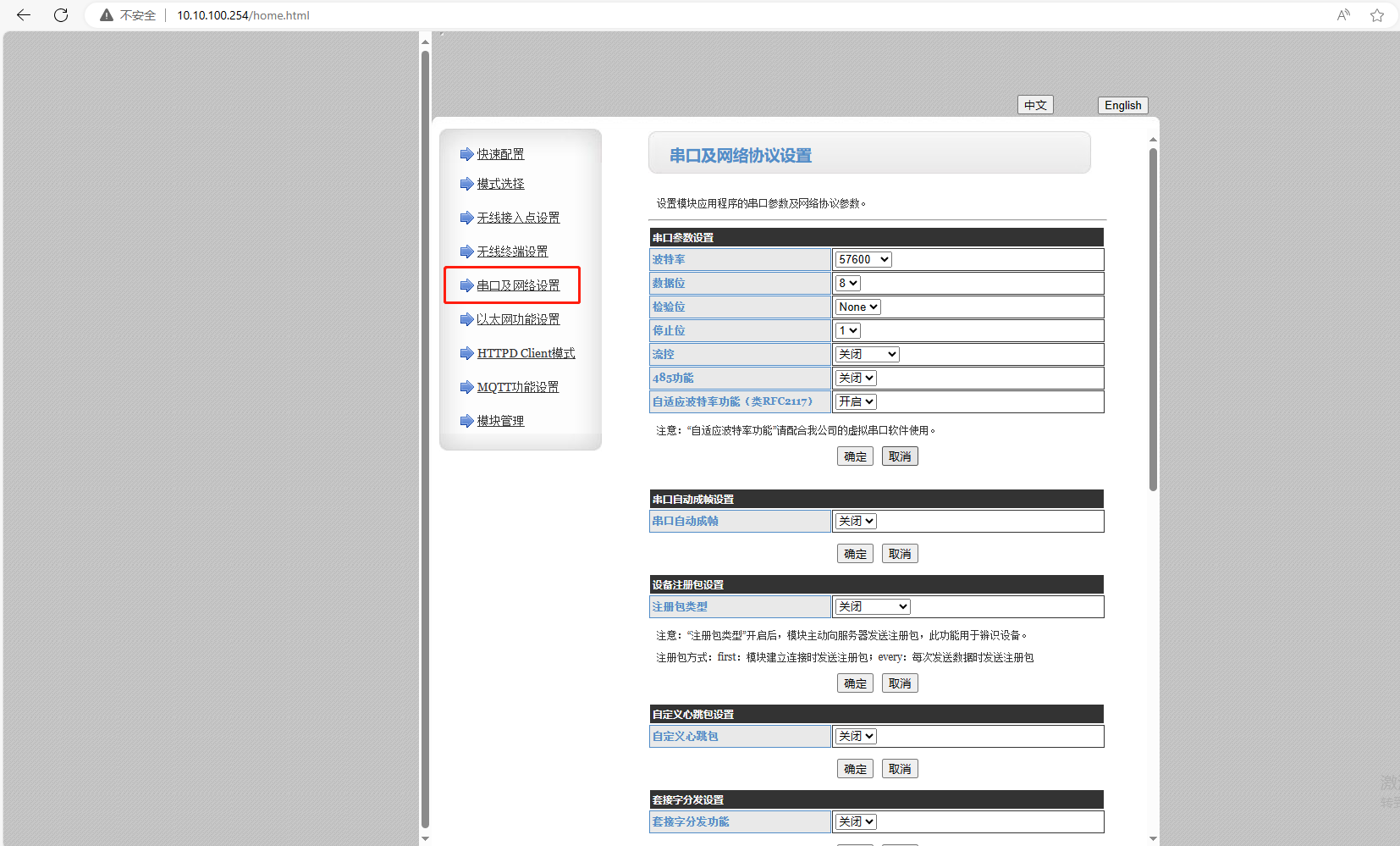

2、配置串口及網絡設置，設置串口參數。

波特率57600改為9600，開啟485功能，點擊確定。

MODBUS輪詢?cè)O(shè)置開啟，時間設置5000ms，點擊確定。

網絡模式設置TCP client，端口8899，服務器地址填10.10.100.100，點擊確定。

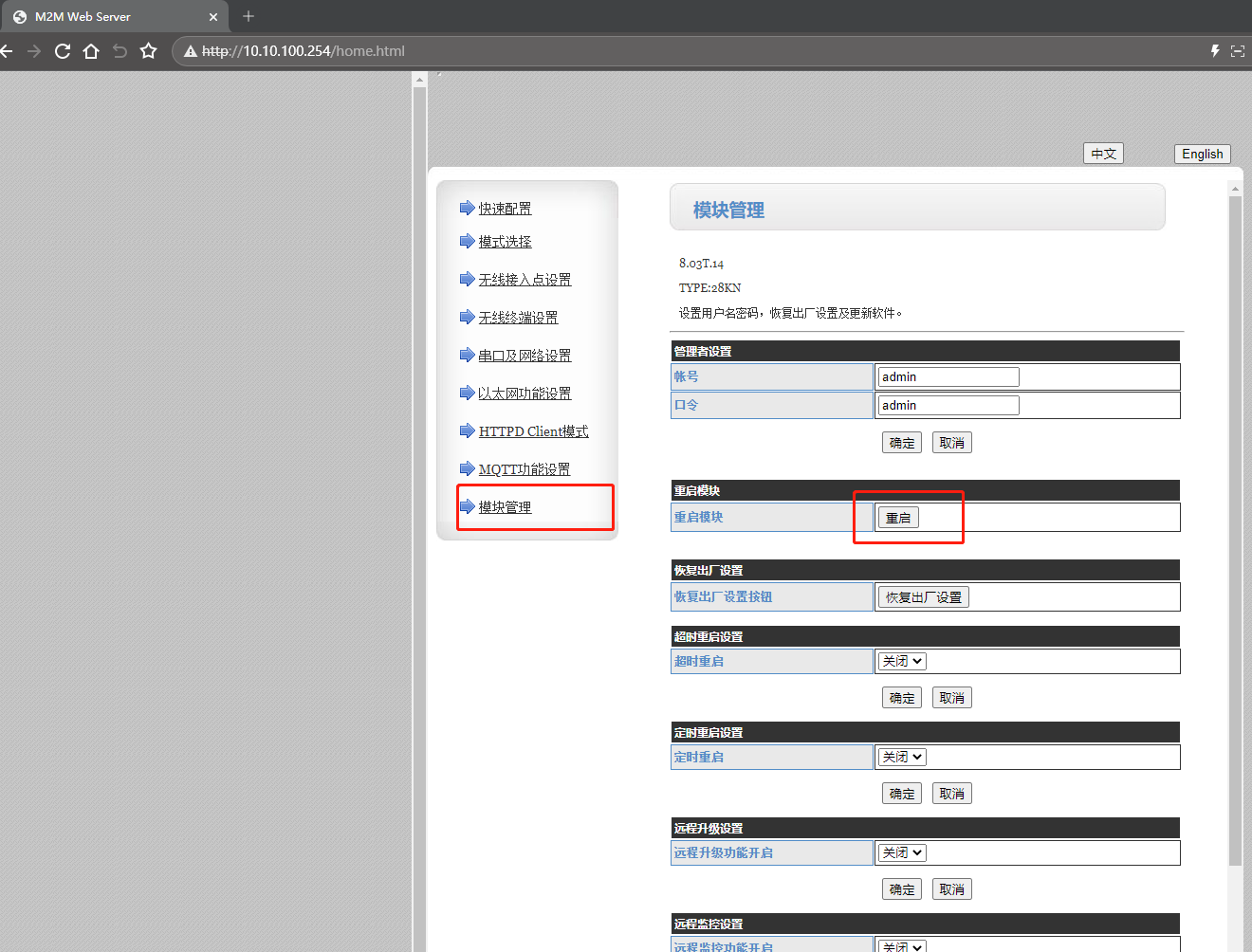

3、網頁設置完參數，重啟模塊。

五、功能調試：

1、MODBUS 軟件參數設置：

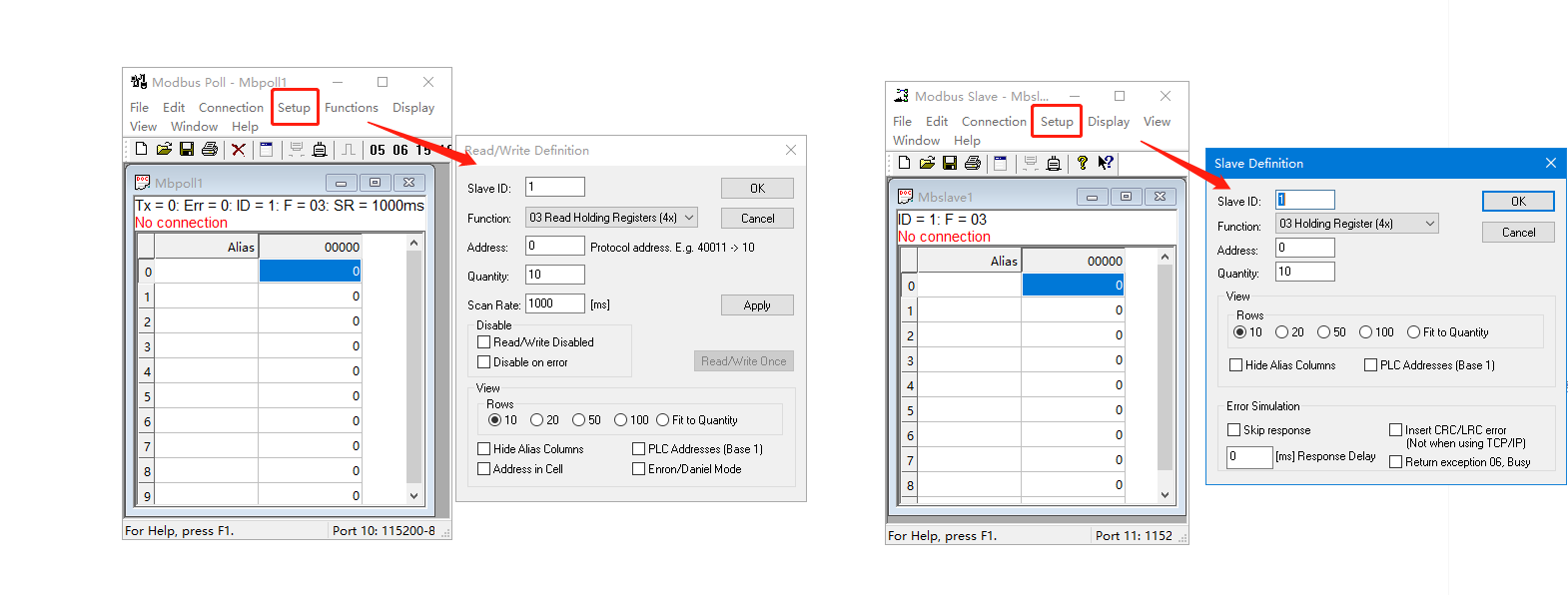

（1）在USR-W610串口線接的電腦上安裝Modbus Poll軟件，點擊Setup

Slave ID：1（從機地址測試用1）

Function: 03（讀寄存器功能碼）

Address：0（寄存器起始地址用0）

Quantity：10（從起始地址開始寄存器地址數量）

Scan Rate：1000ms（采集周期1s）

（2）打開MODBUS SLAVE軟件，點擊Setup

Slave ID：1（從機地址測試用1）

Function: 03（讀寄存器功能碼）

Address：0（寄存器起始地址用0）

Quantity：10（從起始地址開始寄存器地址數量）

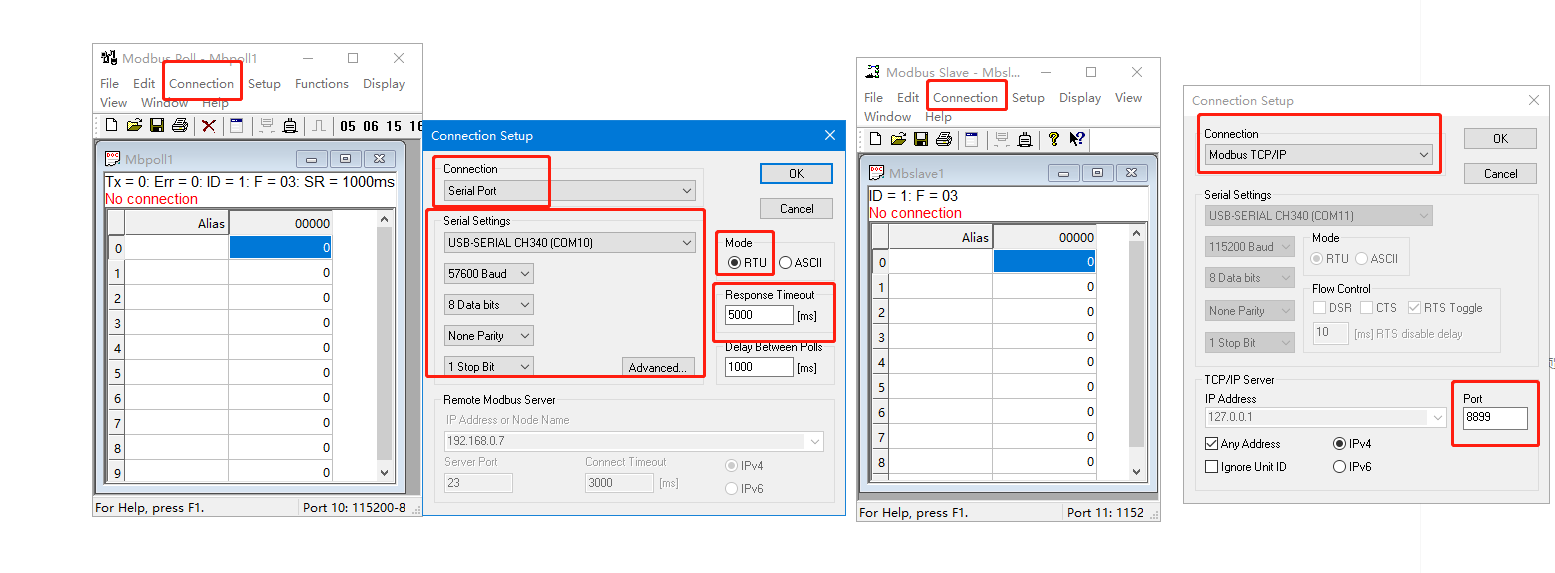

（1）Modbus Poll軟件，點擊Connection，選擇Serial Port，選擇對應的COM口COM10，對應USR-W610的串口參數57600，最后點擊OK。

（2）Modbus Slave軟件，點擊Connection，選擇Modbus TCP/IP，Port端口8899。最后點擊OK。

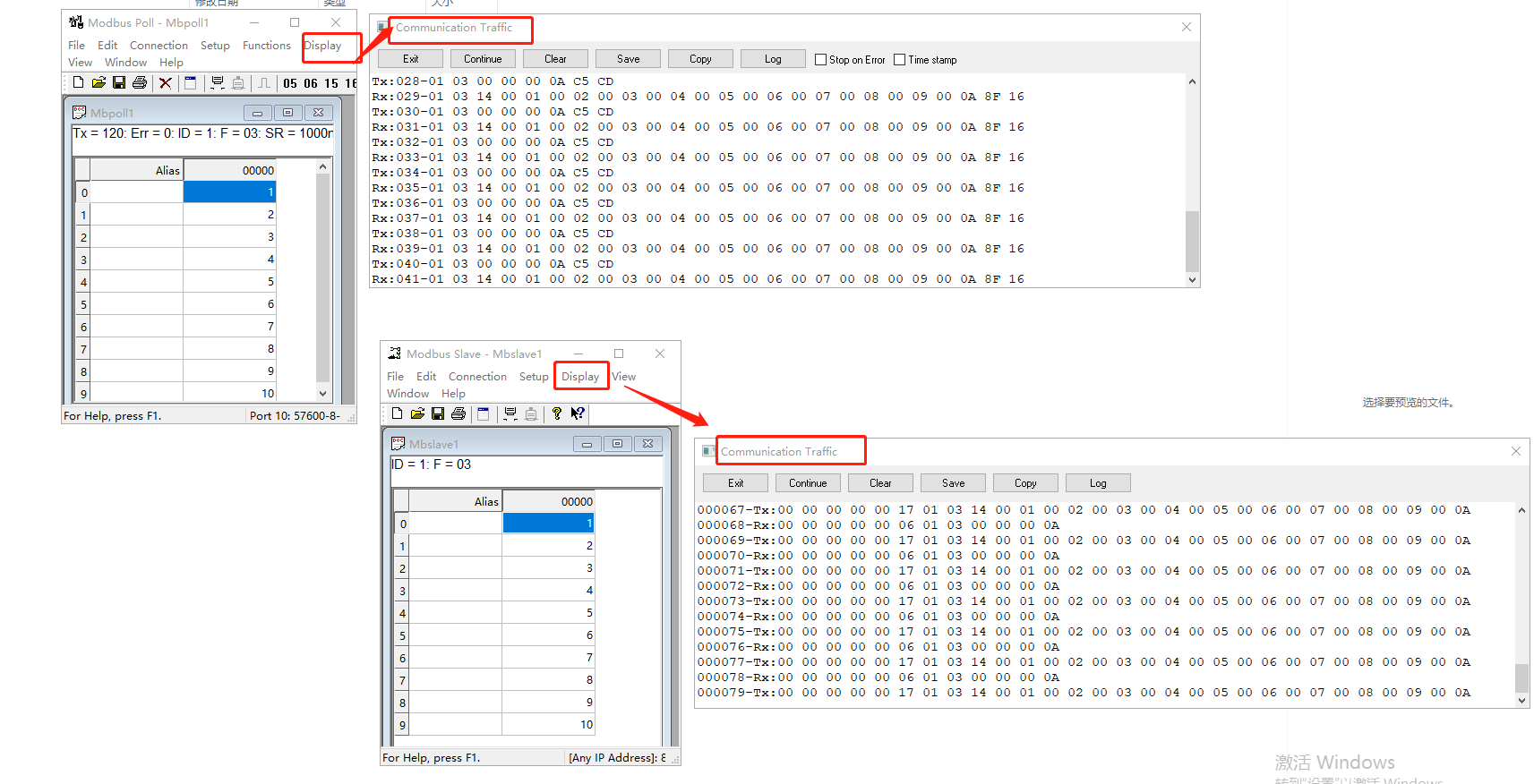

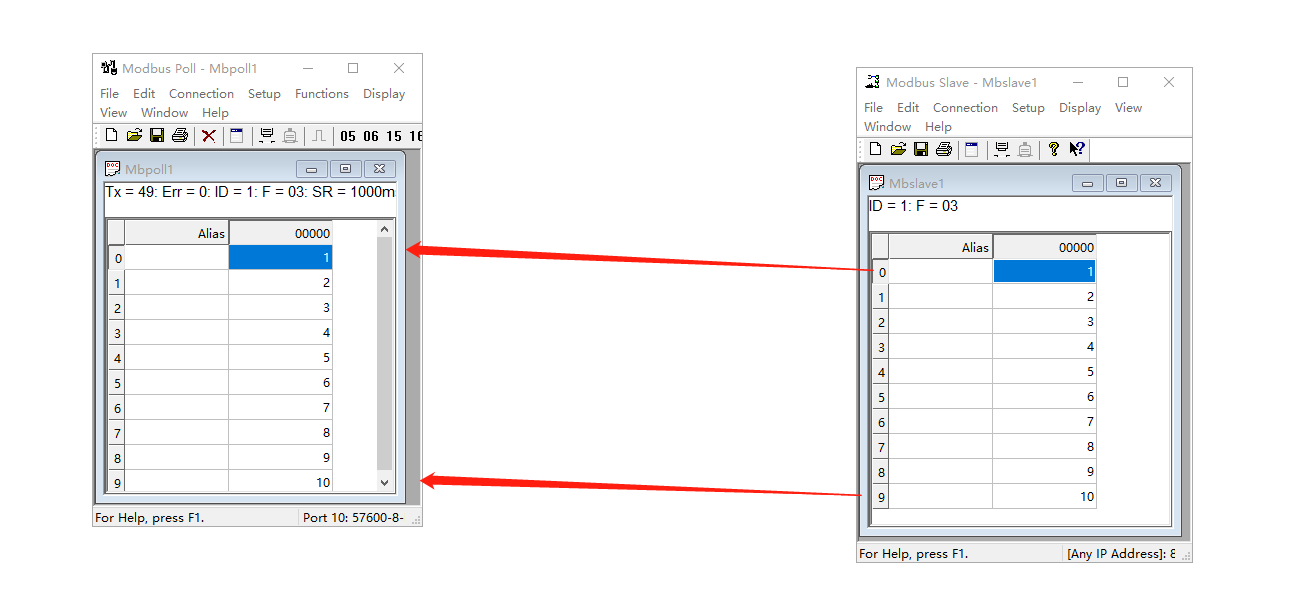

2、數據采集：

用MODBUS SLAVE軟件改變數值，MODBUS POLL就可以讀取到數據，還可以監控?cái)?shù)據。

編寫人：金志方 編寫日期：2024-06-03

審核人：金志方 審核日期：2024-06-03

訂正版本：V1.0 訂正內容：初稿
