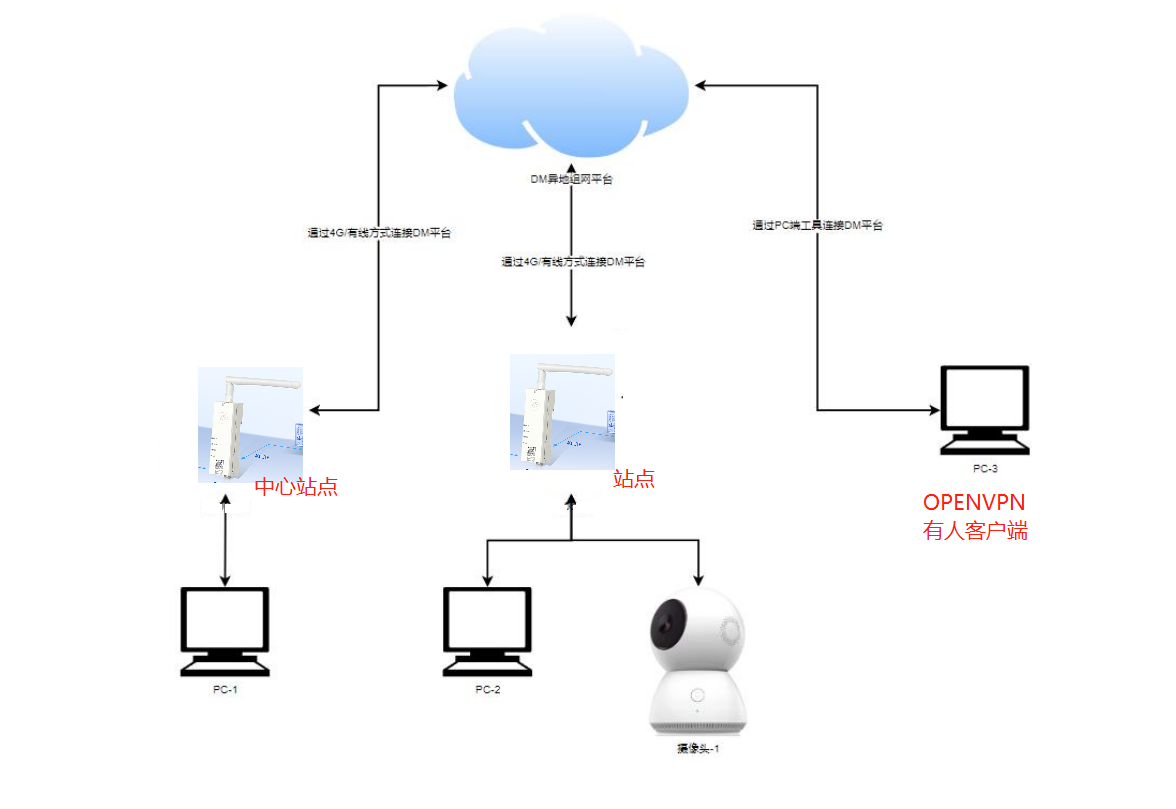

USR-DR185異地組網星型網絡

電腦客戶端訪問中心站點下設備示例

一、資料下載

USR-DR185 說明書下載鏈接：http://imbacareer.com.cn/Download/1360.html

USR-DR185 規格書下載鏈接：http://imbacareer.com.cn/Download/1374.html

異地組網教程下載鏈接：http://imbacareer.com.cn/Download/1423.html

二、硬件連接

1、所需物品

USR-DR185 產品 2臺

12V電源適配器 2個

USR-DR185 標配接口配件 2個

超五類網線 3根

筆記本電腦 3臺

2、硬件連接

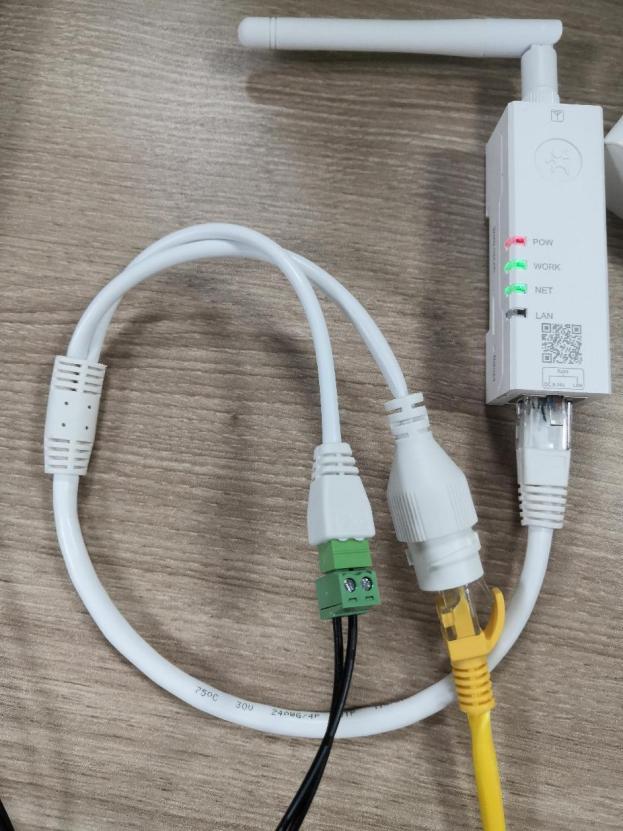

USR-DR185網口接標配接口配件，配件的網口網線接終端電腦（或者網絡終端設備），端子接12V電源適配器正極和負極（注意有人公司電源適配器帶一段一段白色色環的是正極）上電。

三、掃碼添加網關和實名認證

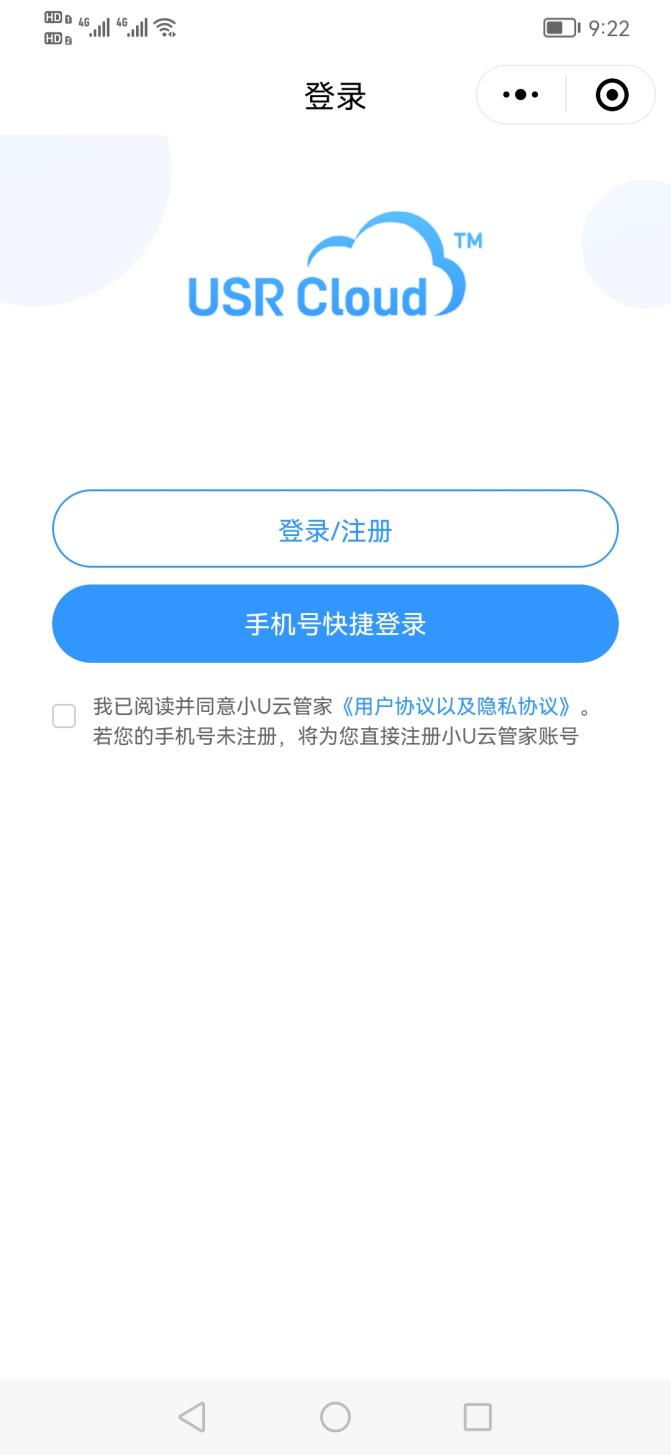

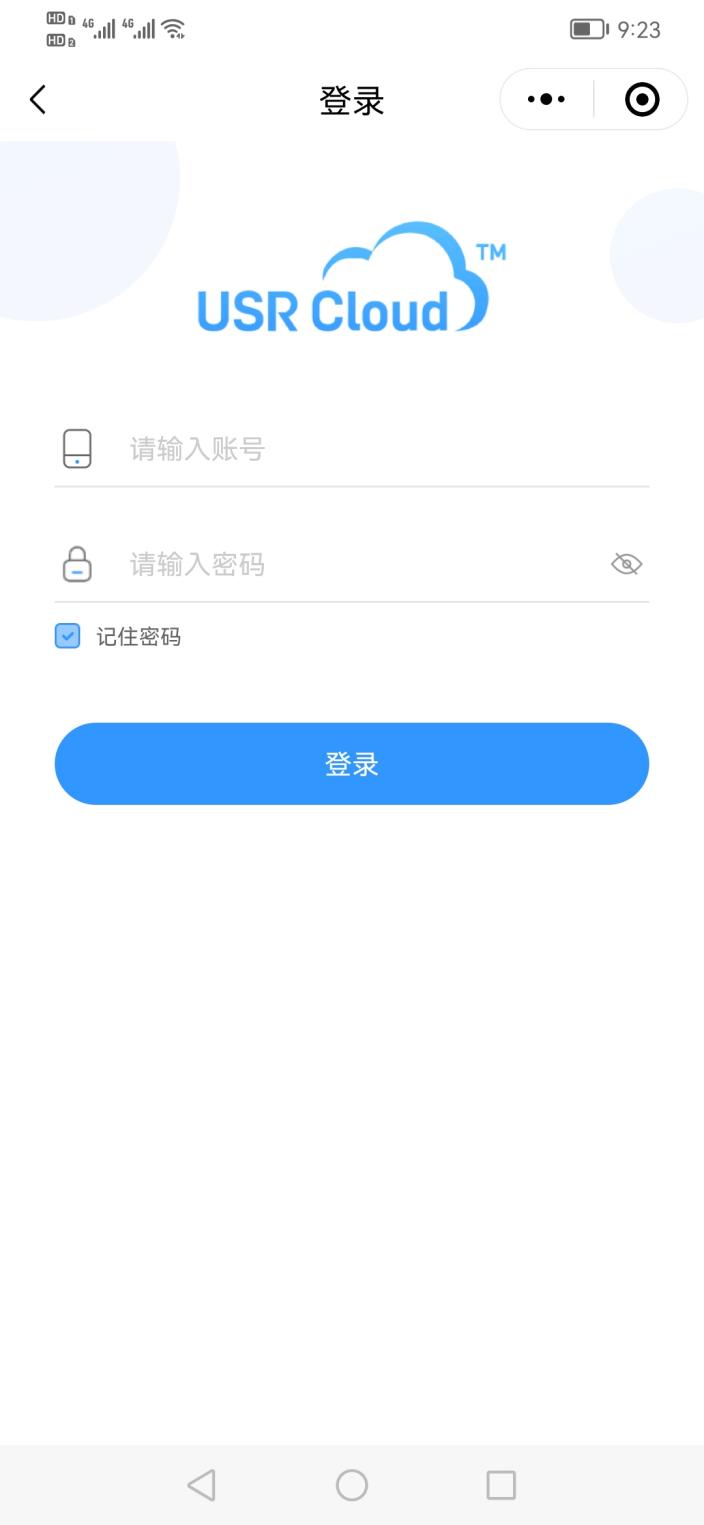

1、微信掃碼登錄有人云賬號

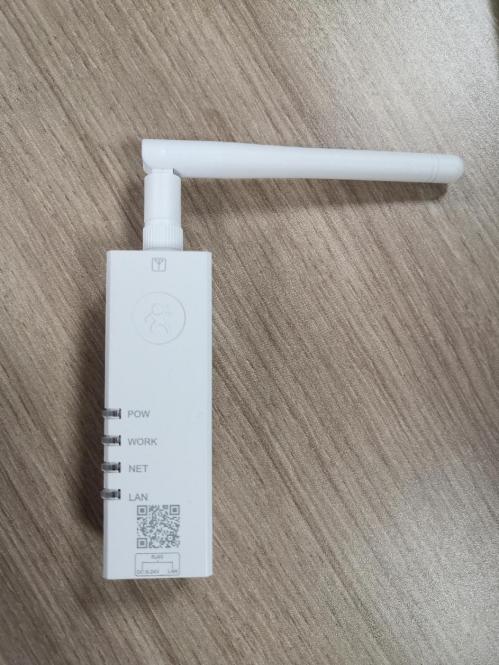

使用微信掃碼產品正面二維碼，按照步驟登陸個人有人云賬號。

2、掃碼添加第一臺USR-DR185網關

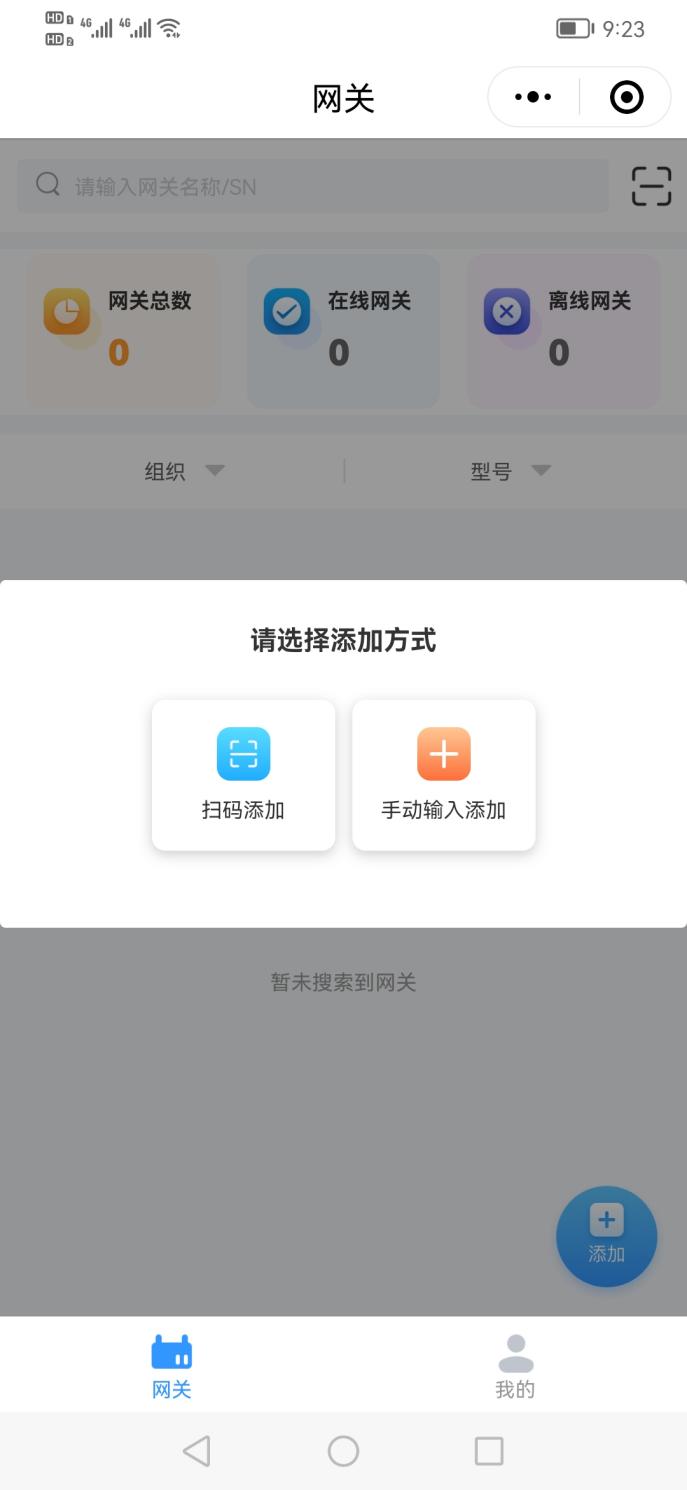

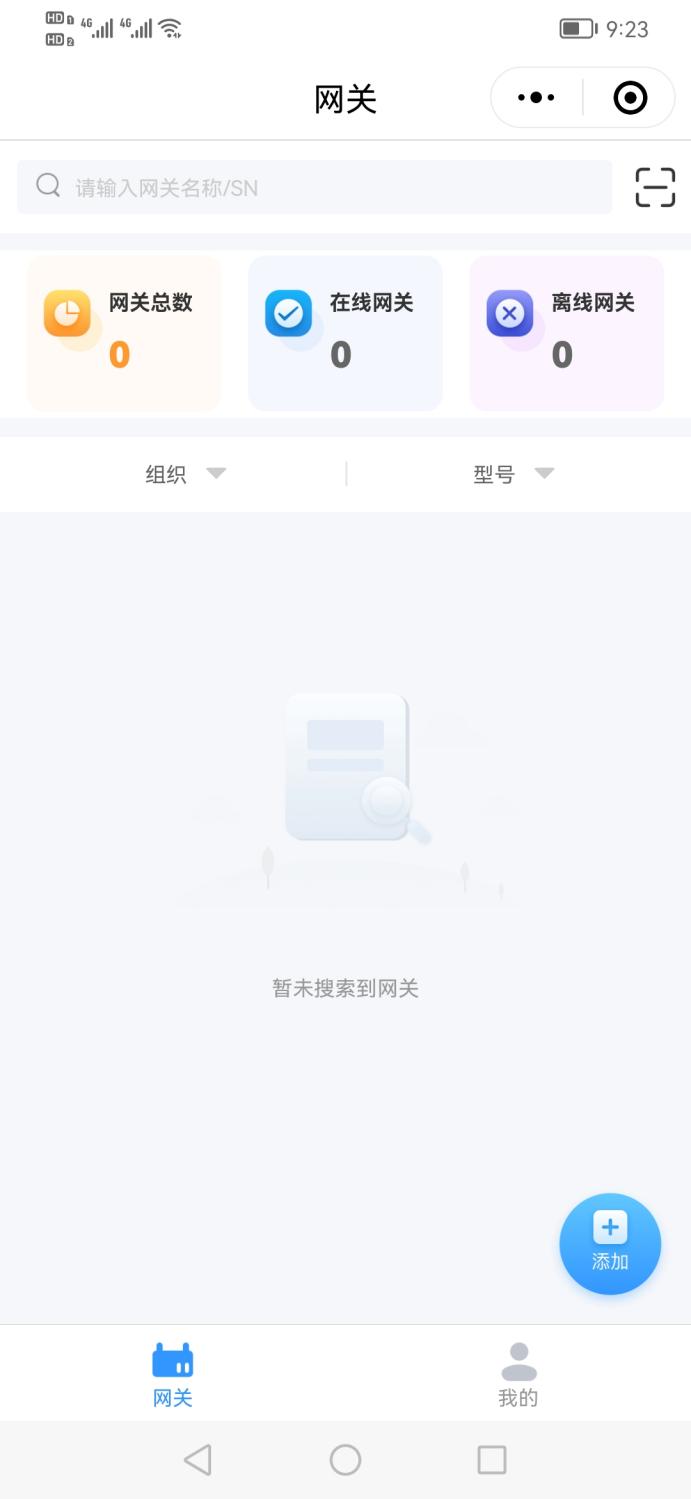

（1）登陸微信小程序，點擊右下角的添加，跳出掃碼添加和手動輸入添加，選擇掃碼添加，掃碼USR-DR185正面的二維碼。

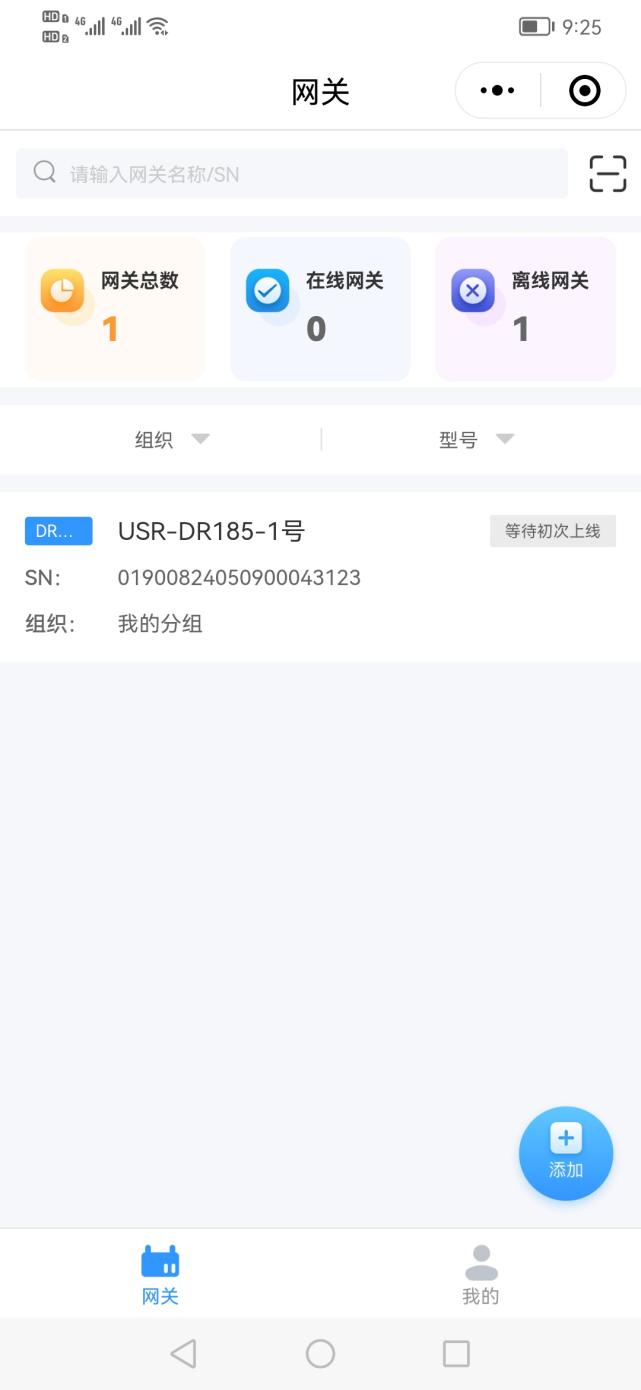

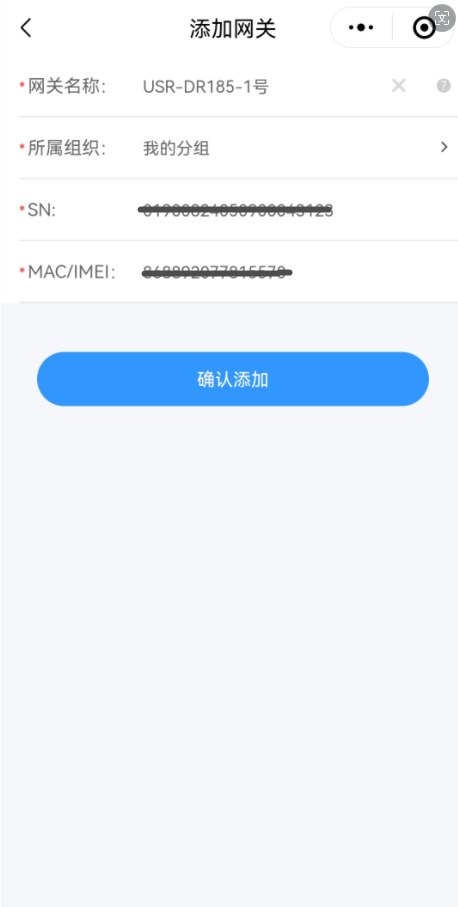

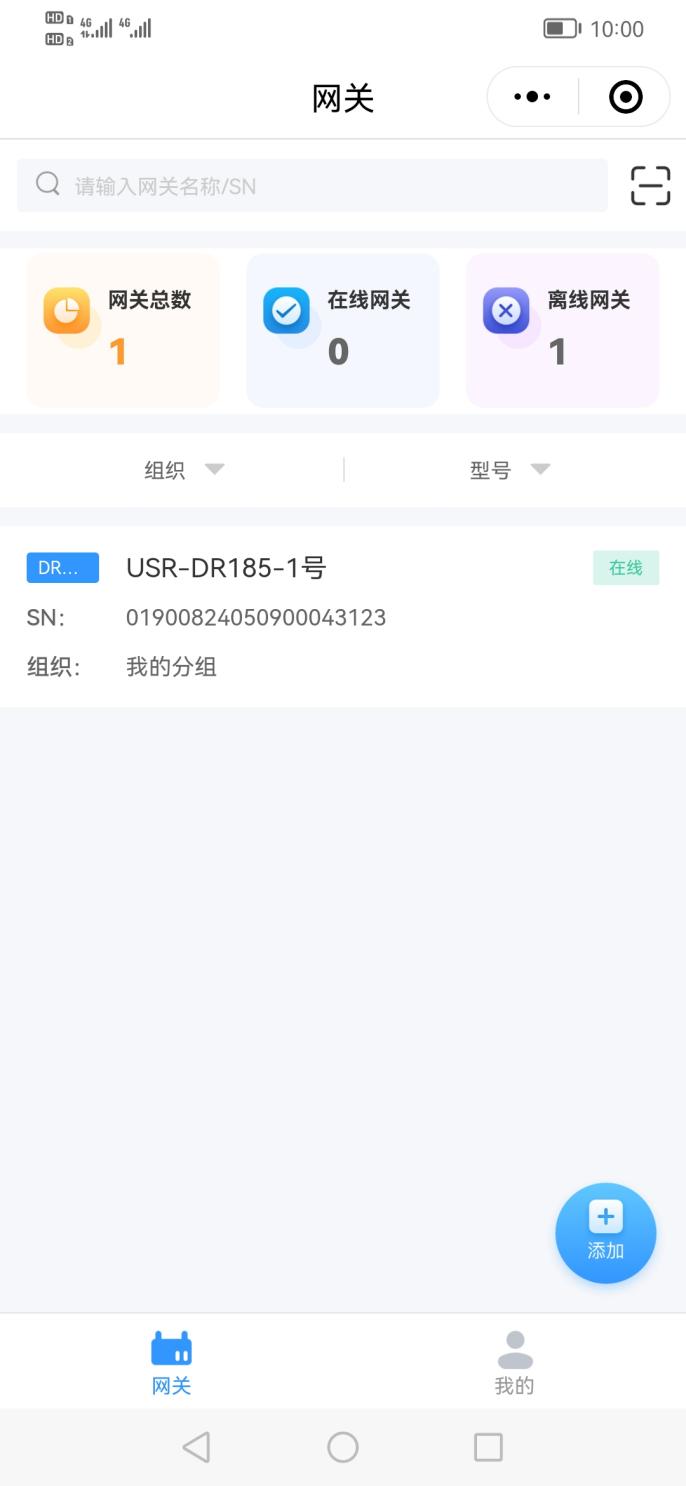

（2）添加網關，輸入網關名稱USR-DR185-1號，用于區分第二臺USR-DR185。所屬組織，選擇有人云對應的所屬組織，點擊確認添加。添加完，可以看到第一臺USR-DR185-1號，狀態是等待初次上線。

3、第一臺網關SIM卡實名認證

備注：激活內置 SIM 卡說明：設備需完成激活（實名認證或定向群組）內置 SIM 卡，才可辦理流量業務聯網；激活內置 SIM 卡二種方式選擇前，請先閱讀USR-DR185說明書的“常見問題-實名認證 or 定向群組選擇注意事項”。

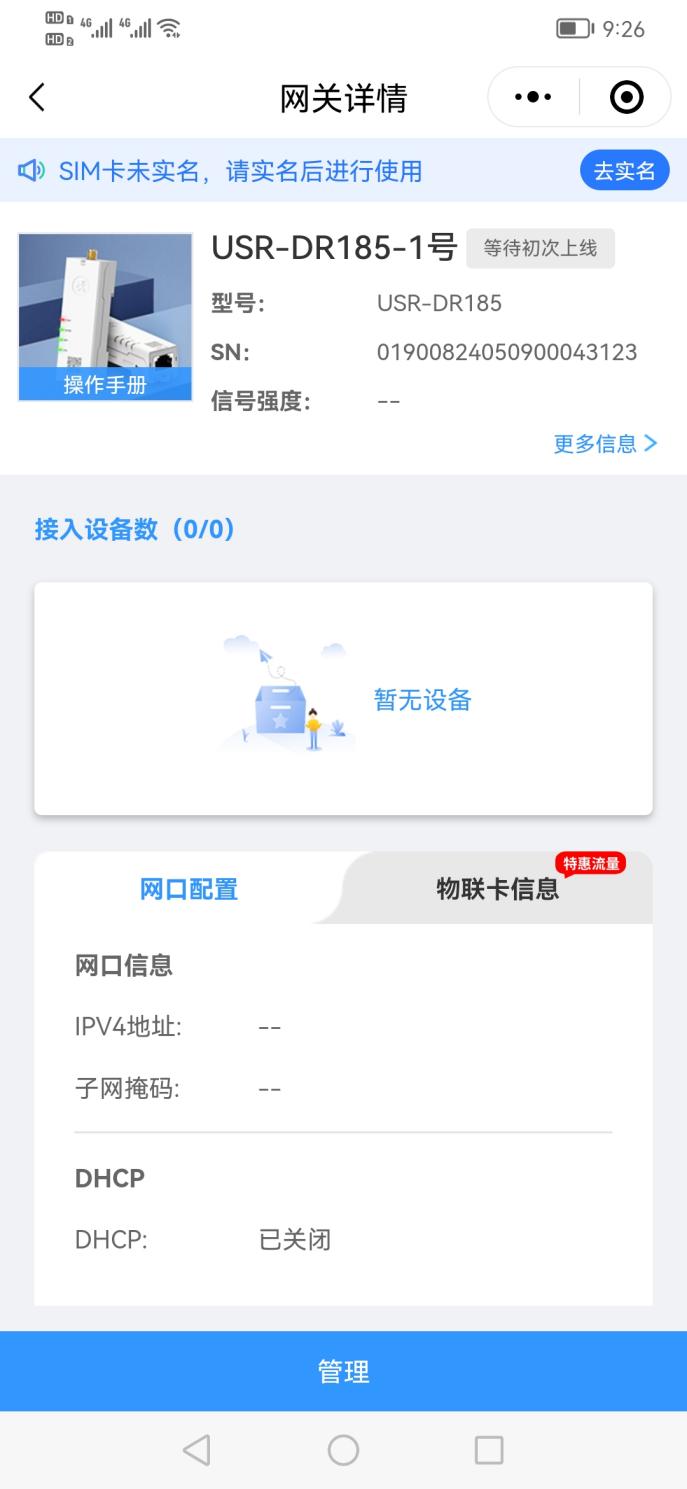

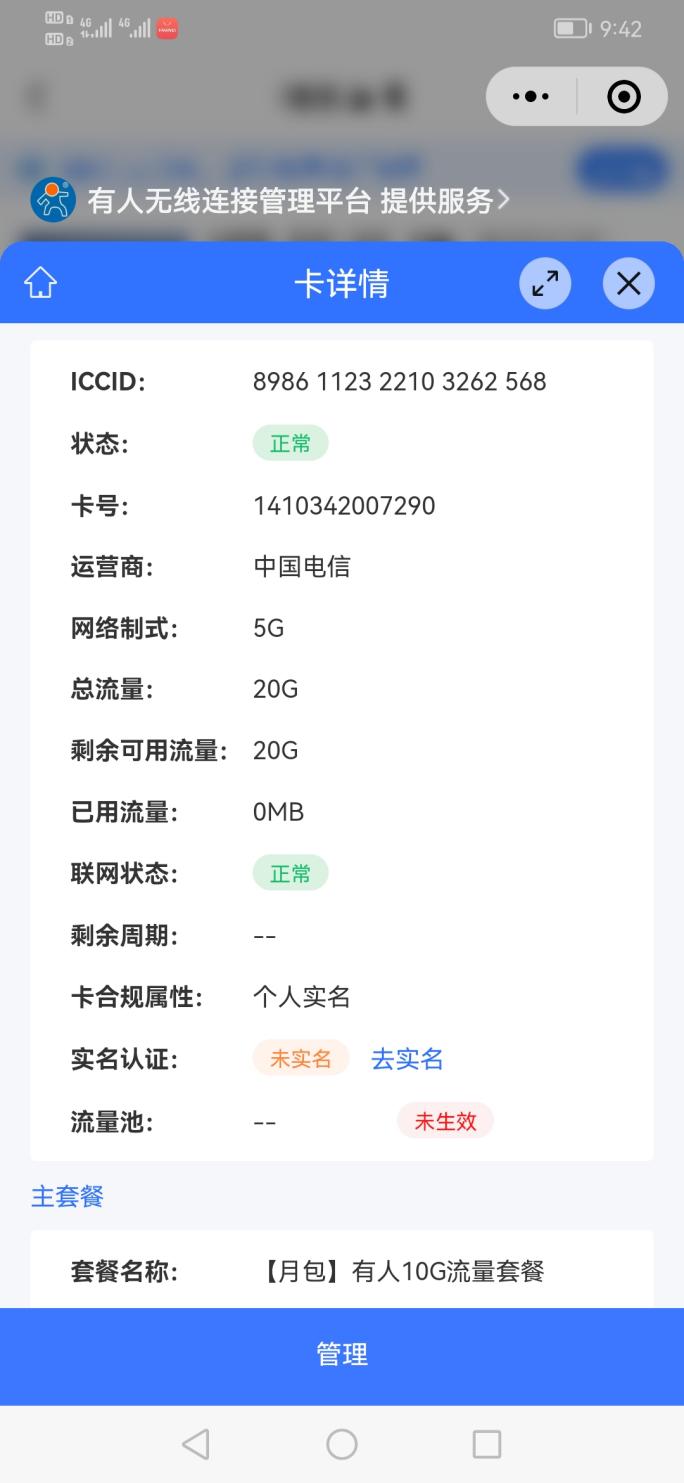

（1）微信小程序，點擊添加的第一臺USR-DR185網關，進入“網關詳情”界面，點擊最上面的“去實名”開始內置 SIM 卡實名操作。

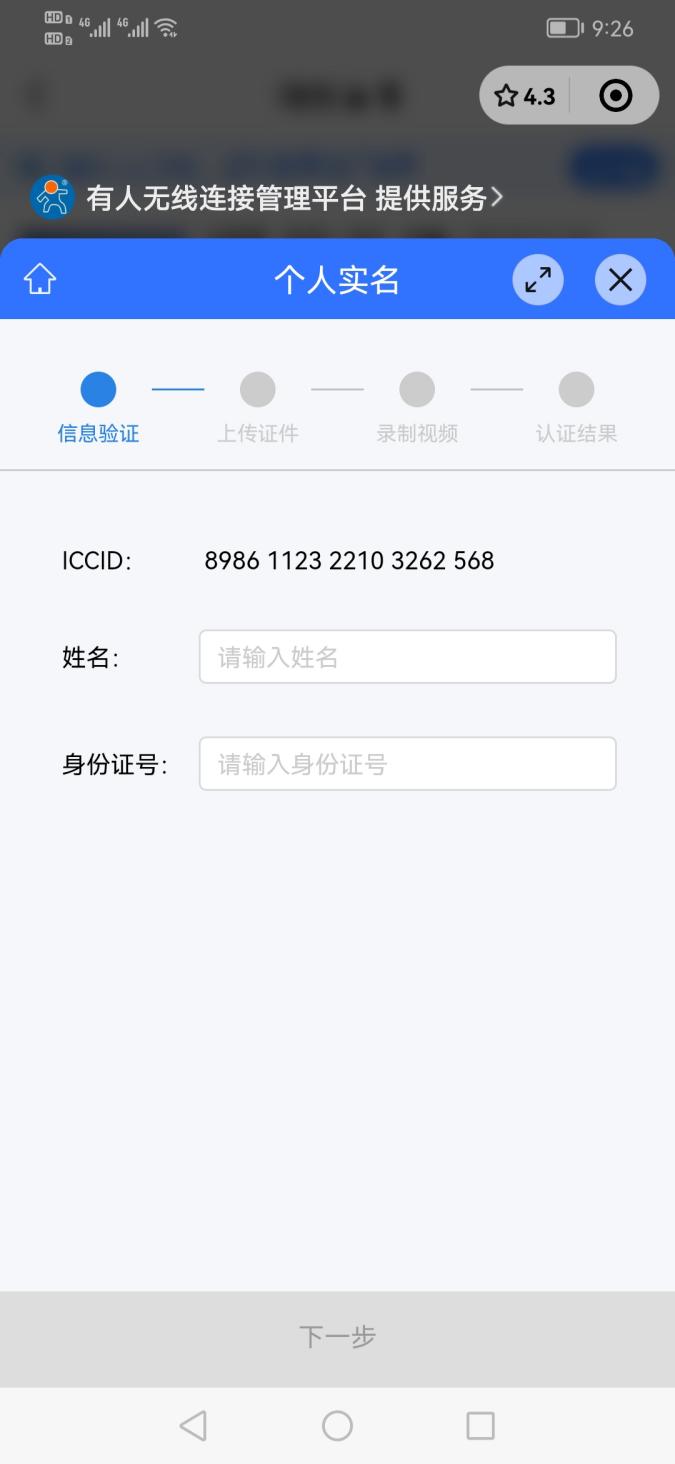

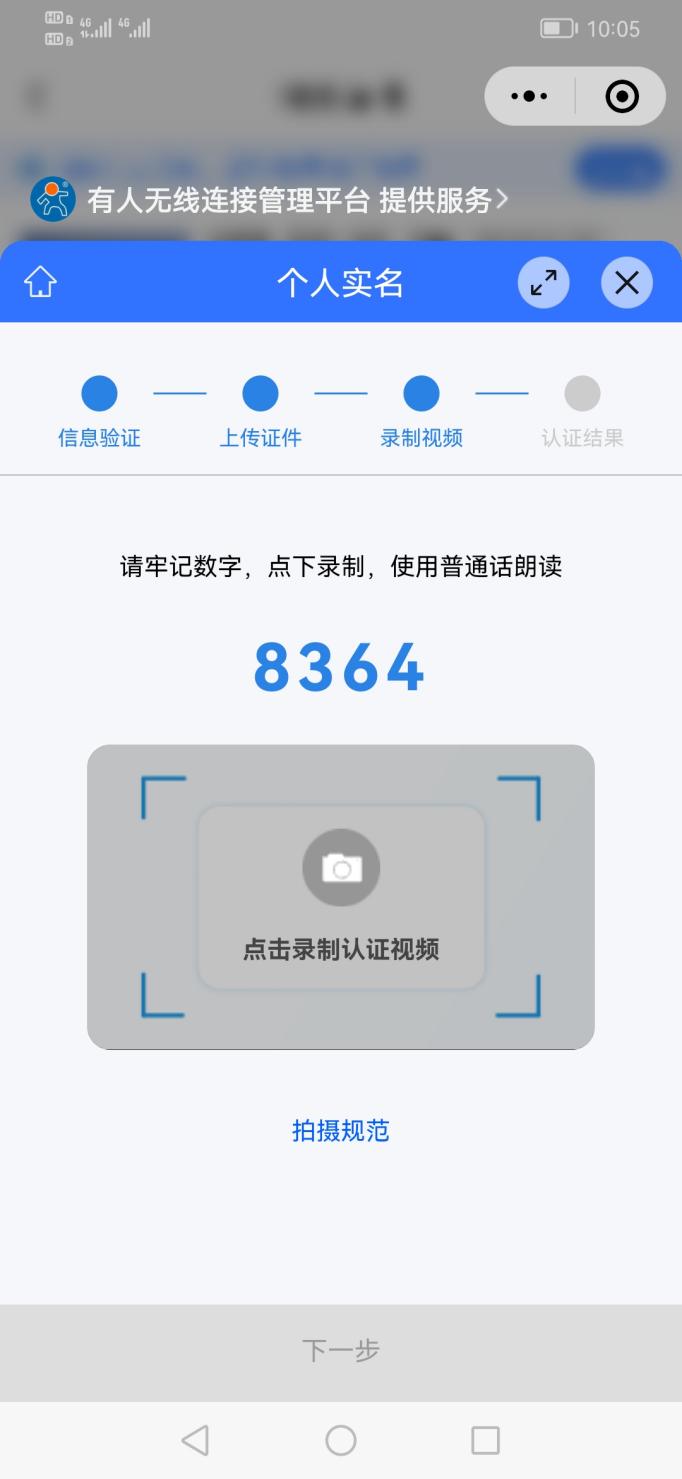

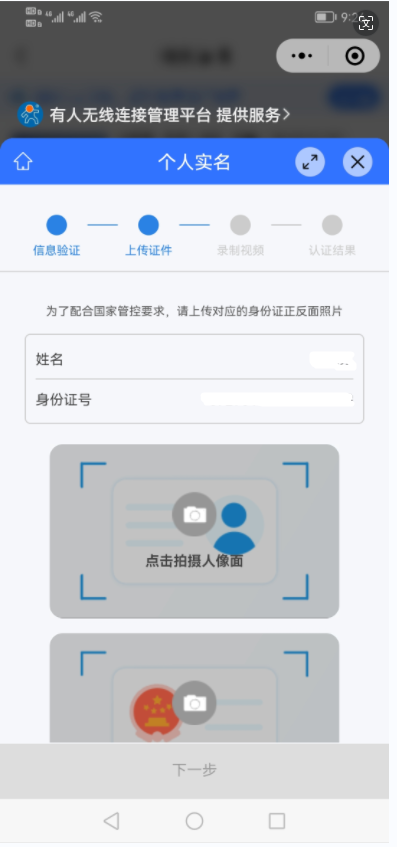

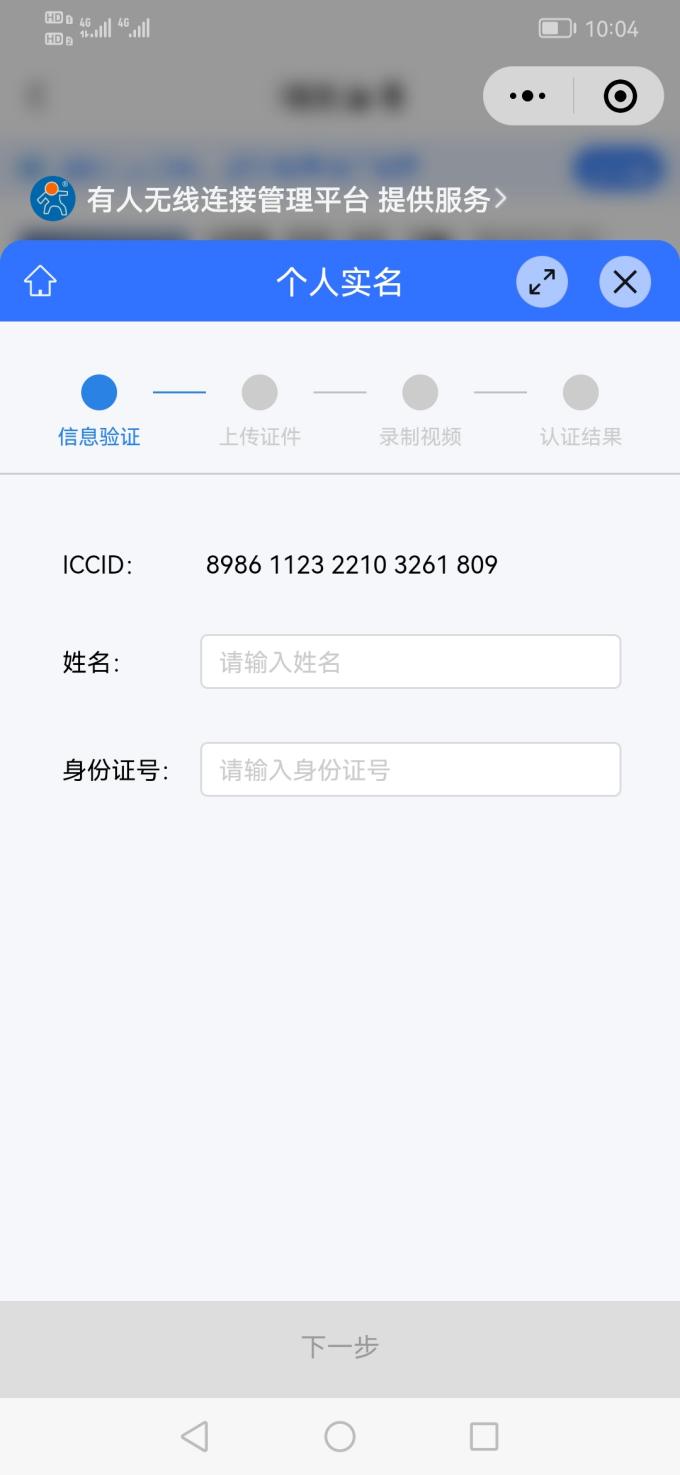

（2）按照步驟輸入個人信息及上傳身份證件，完成實名認證。

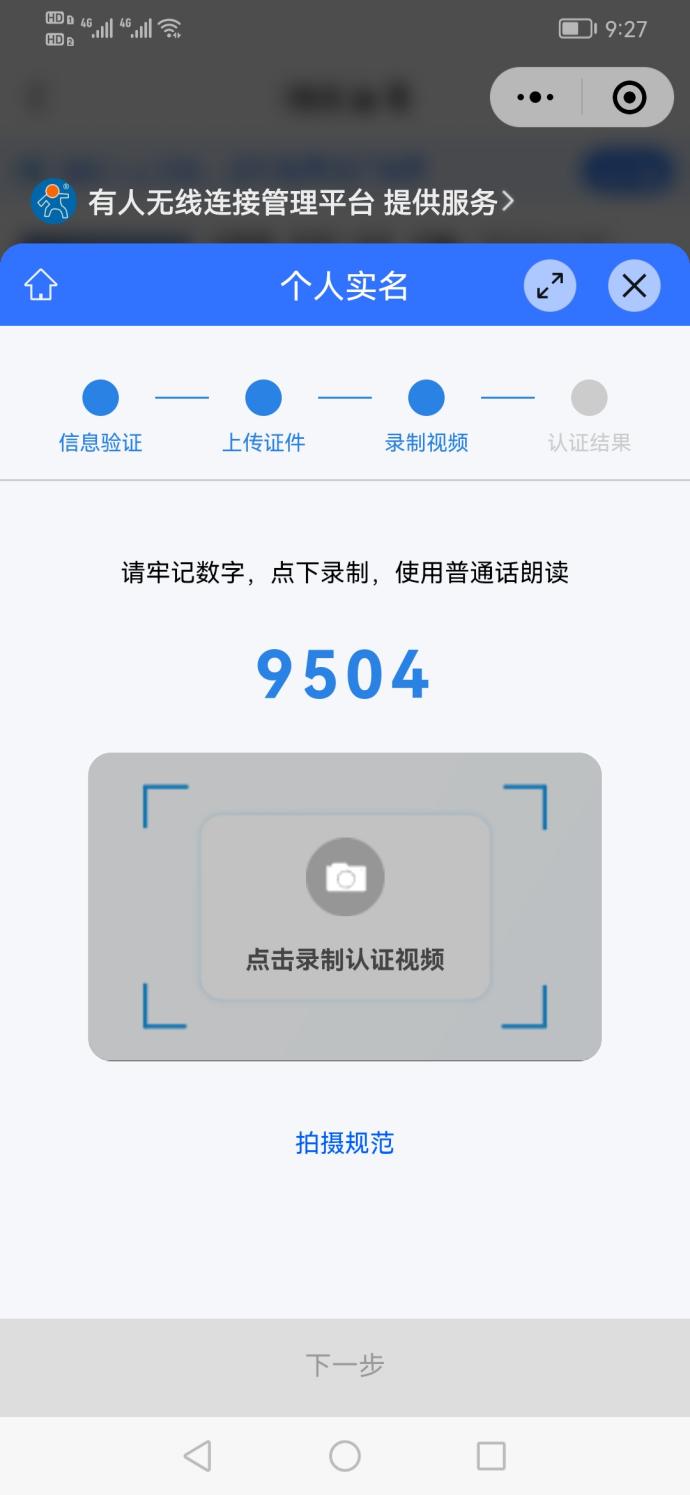

信息驗證--上傳證件--錄入視頻--認證結果。

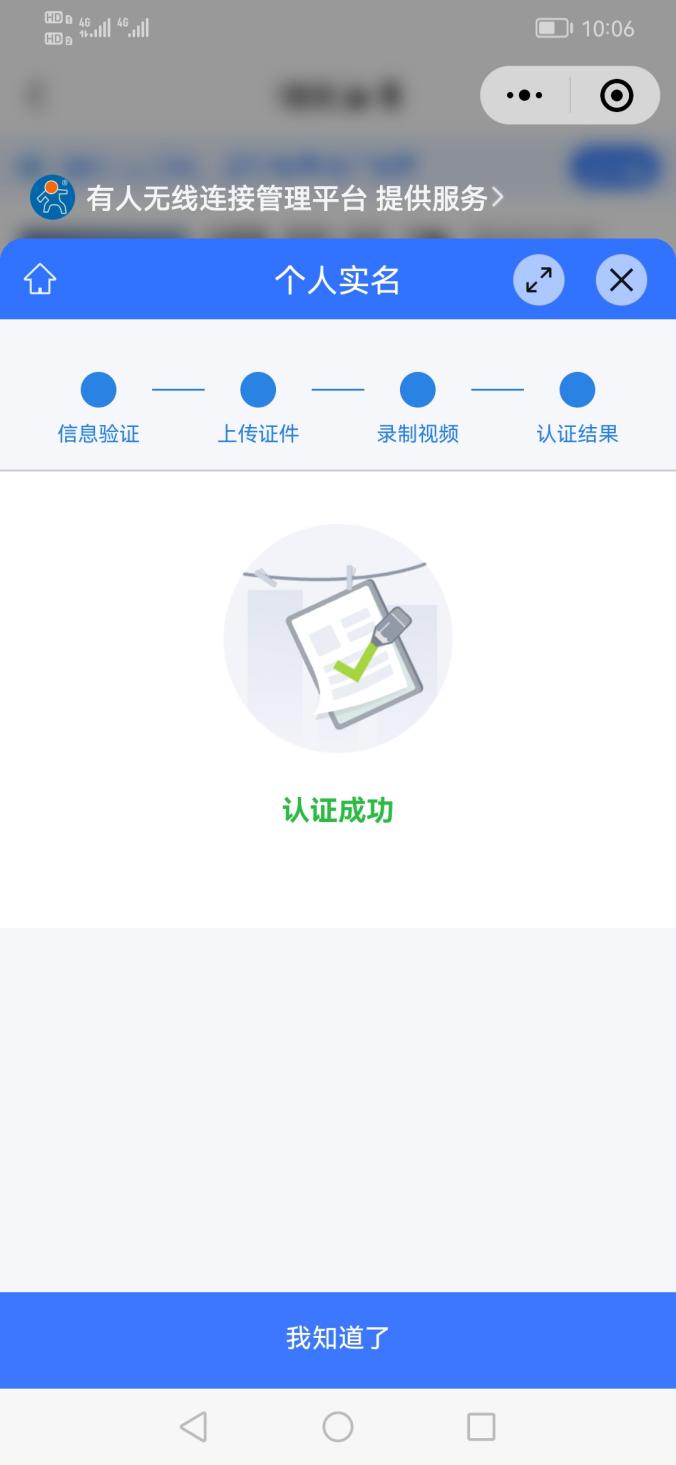

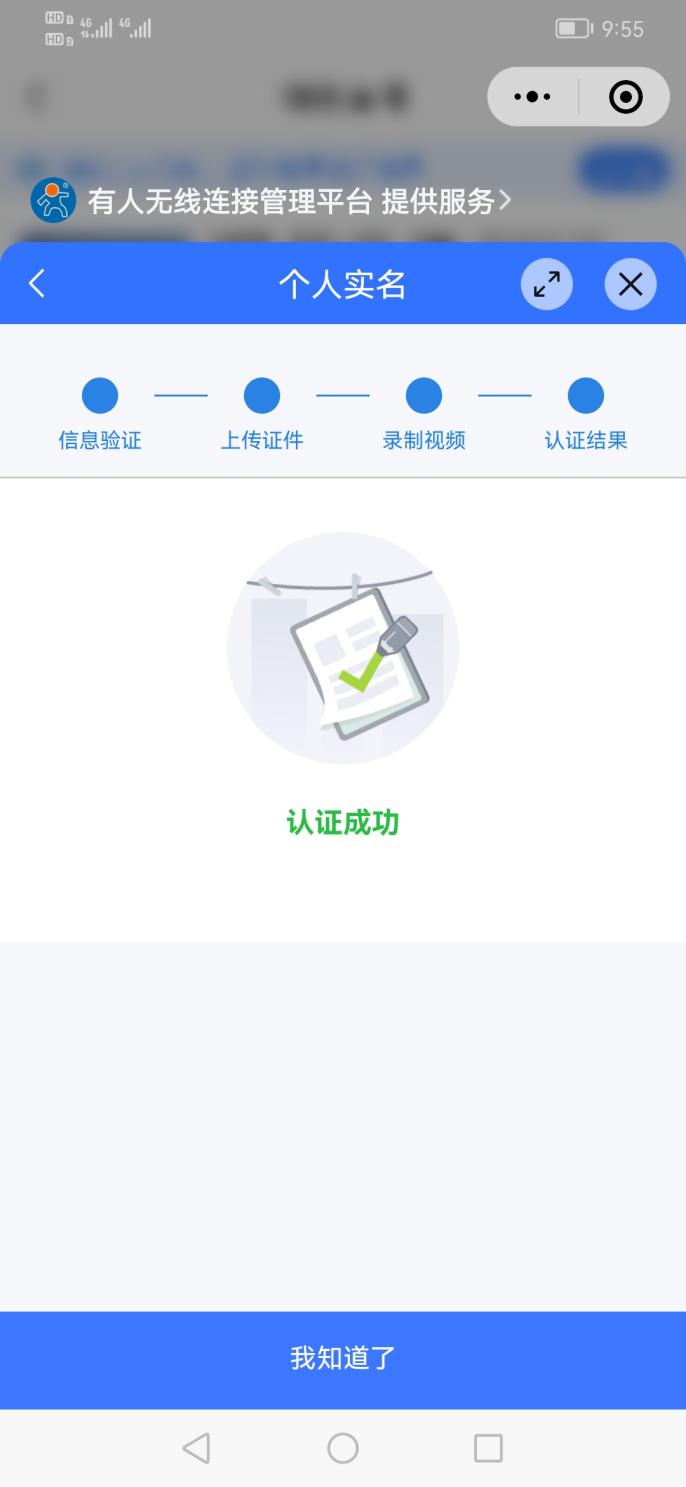

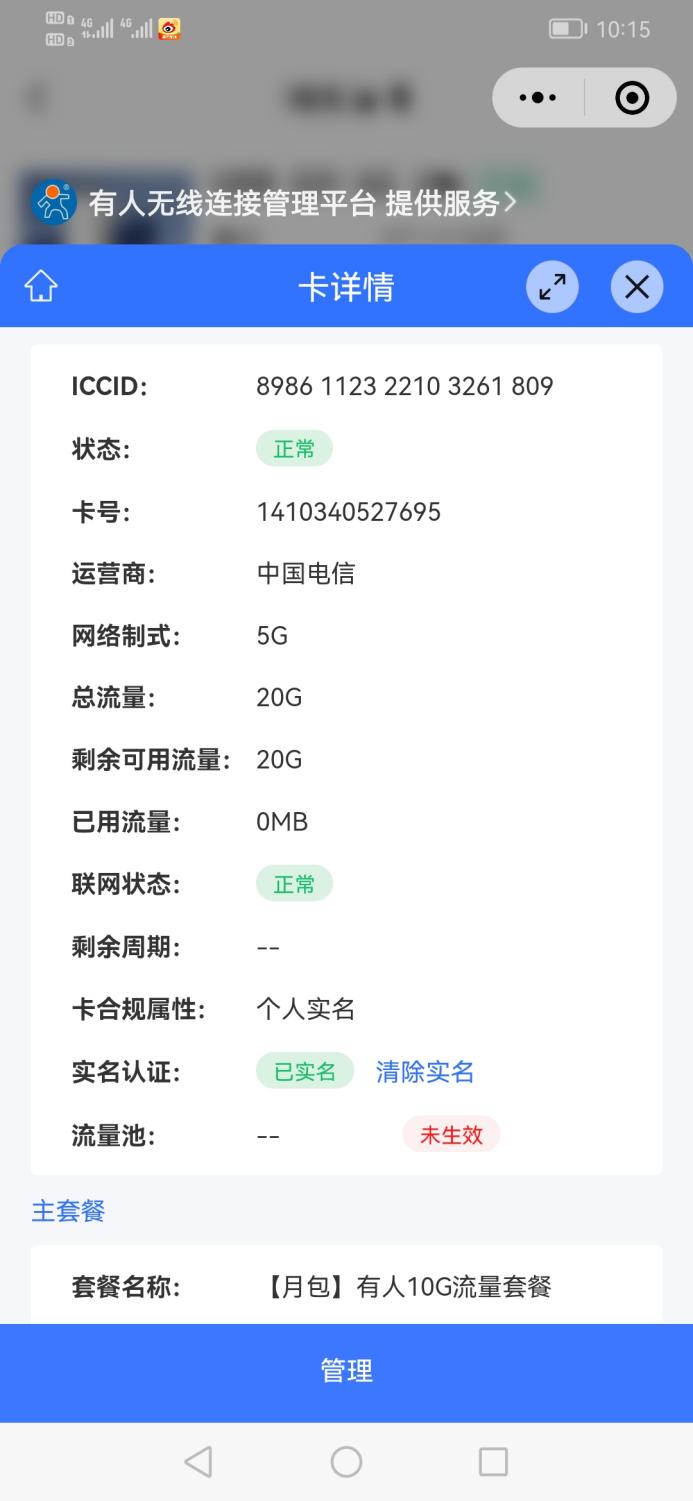

（3）實名認證后，第一臺USR-DR185在線，卡詳情顯示實名認證已實名。

點擊網關可以查看網關參數，點擊卡詳情可以查看SIM卡信息。

4、掃碼添加第二臺USR-DR185網關

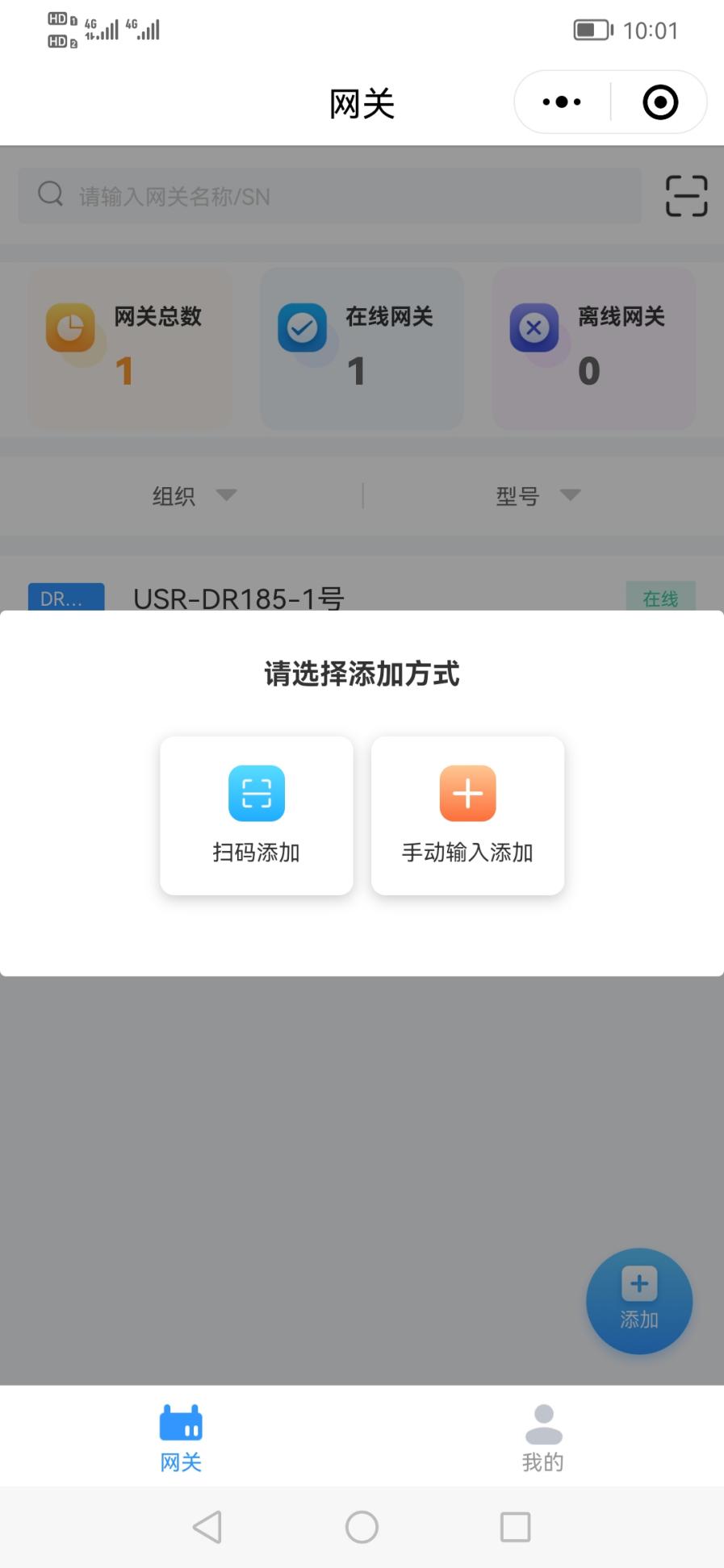

（1）登陸微信小程序，點擊右下角的添加，跳出掃碼添加和手動輸入添加，選擇掃碼添加，掃碼USR-DR185正面的二維碼。

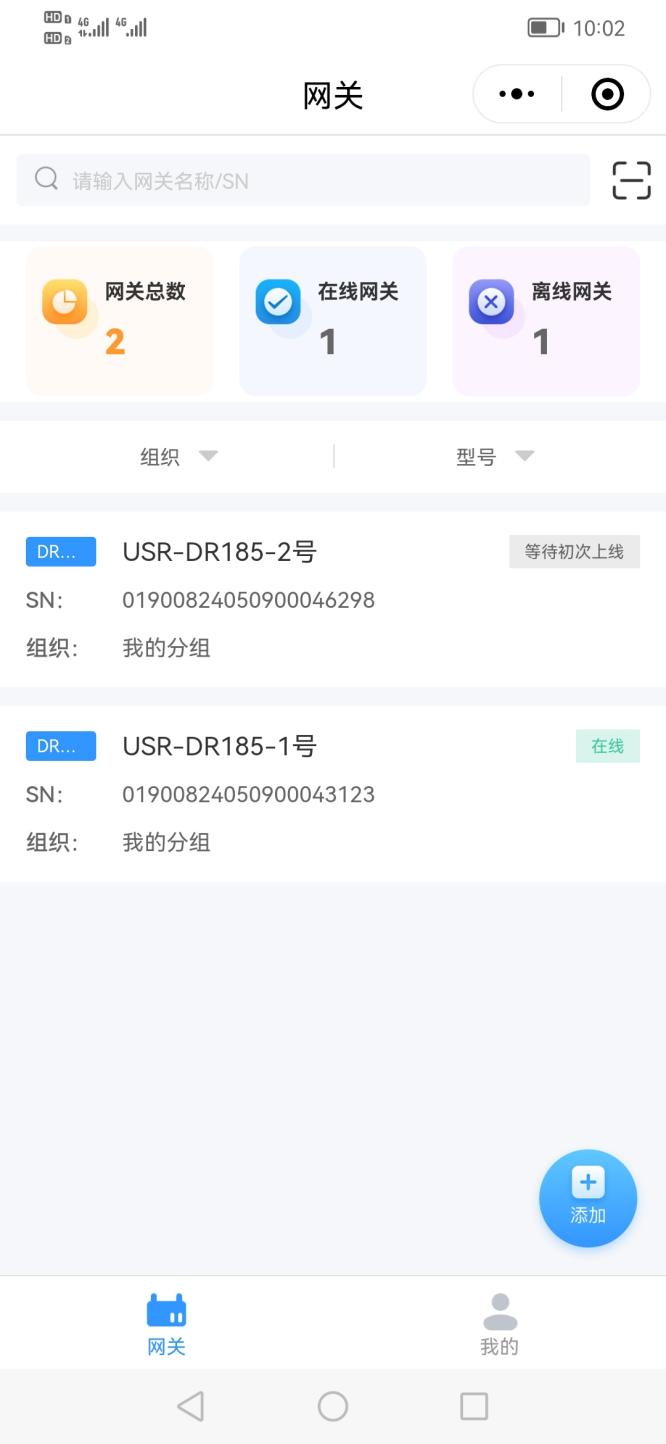

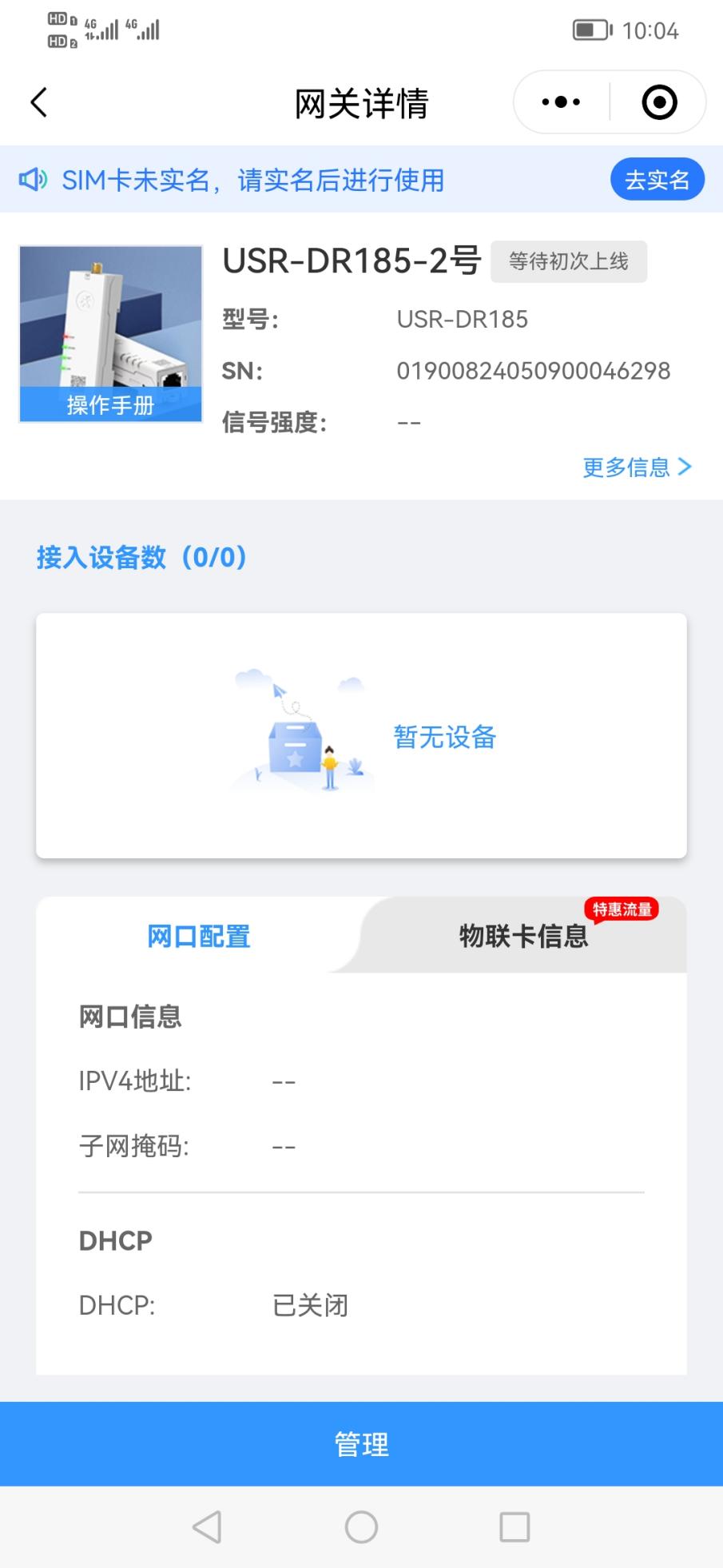

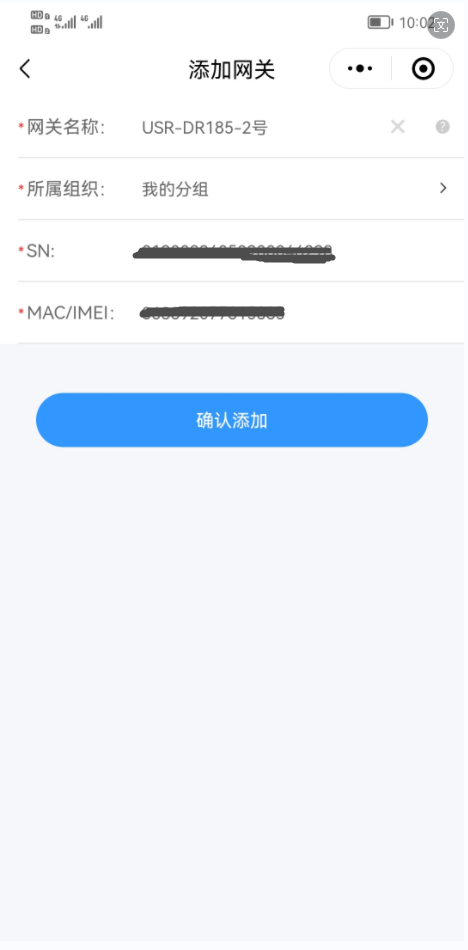

（2）添加網關，輸入網關名稱USR-DR185-2號，用于區分第一臺USR-DR185。所屬組織，選擇有人云對應的所屬組織，點擊確認添加。添加完，可以看到第二臺USR-DR185-2號，狀態是等待初次上線。

5、第二臺網關SIM卡實名認證

（1）微信小程序，點擊添加的第一臺USR-DR185網關，進入“網關詳情”界面，點擊最上面的“去實名”開始內置 SIM 卡實名操作。

（2）按照步驟輸入個人信息及上傳身份證件，完成實名認證。

信息驗證--上傳證件--錄入視頻--認證結果。

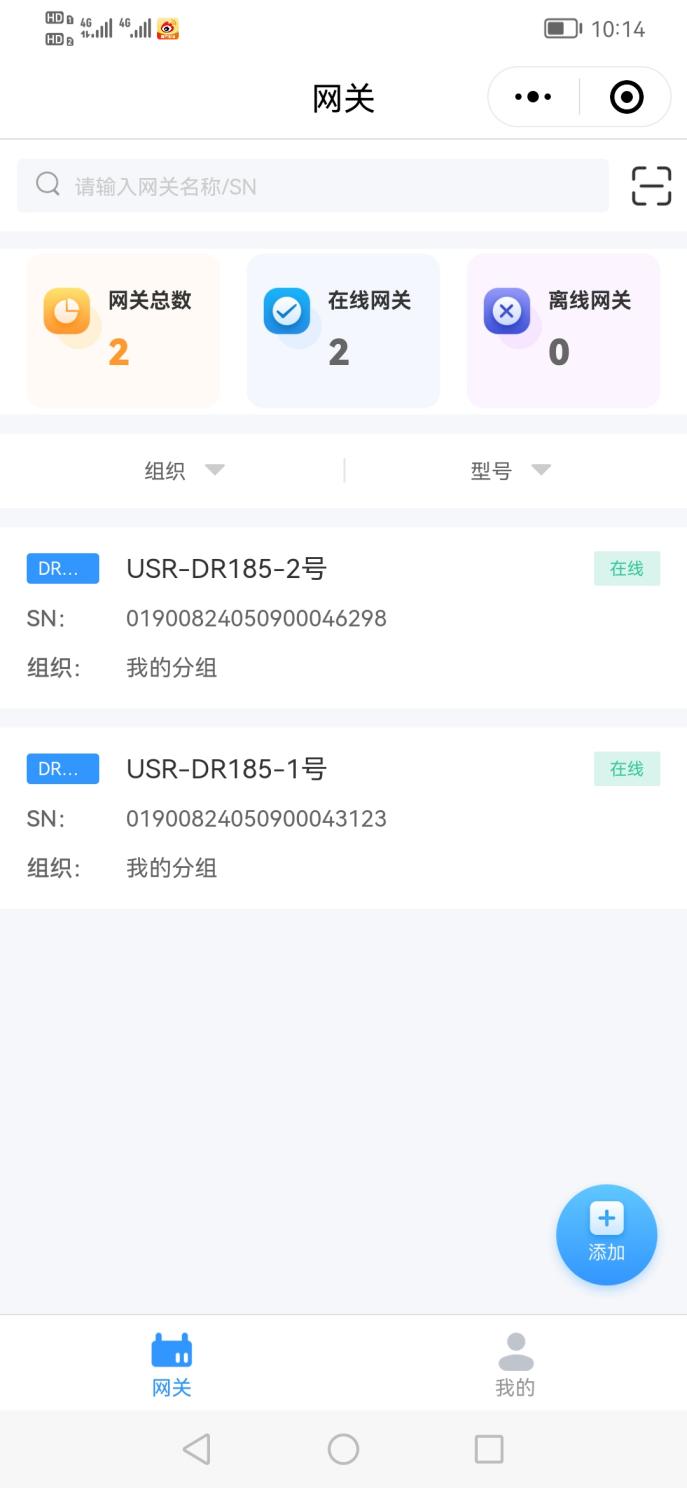

（3）實名認證后，第二臺USR-DR185在線，卡詳情顯示實名認證已實名。

點擊網關可以查看網關參數，點擊卡詳情可以查看SIM卡信息。

四、搭建星型網絡

1、創建星型網絡

（1）電腦瀏覽器輸入imbacareer.com.cn，點擊有人云，登陸有人云賬號。有人云地址：http://cloud.usr.cn/

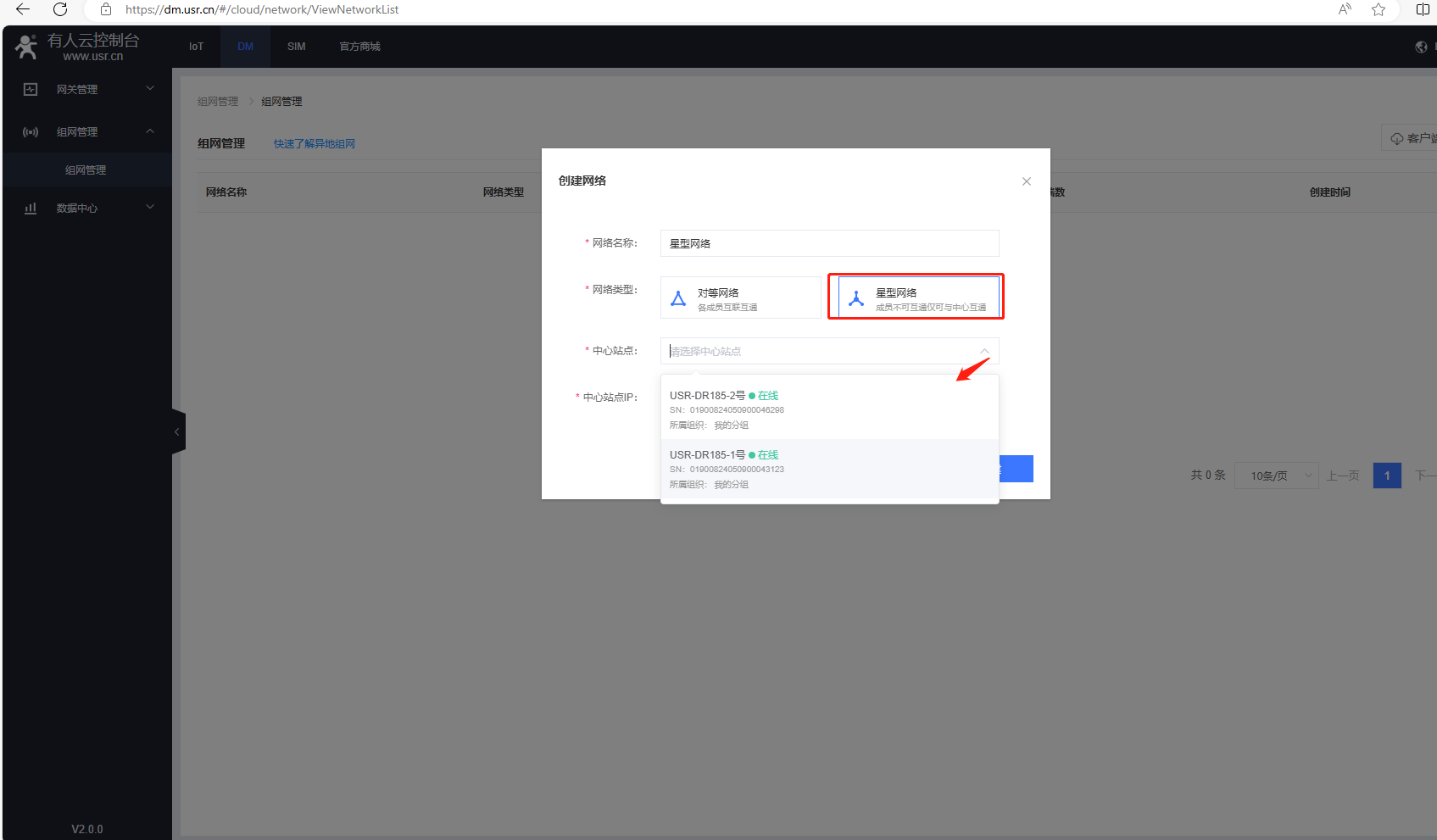

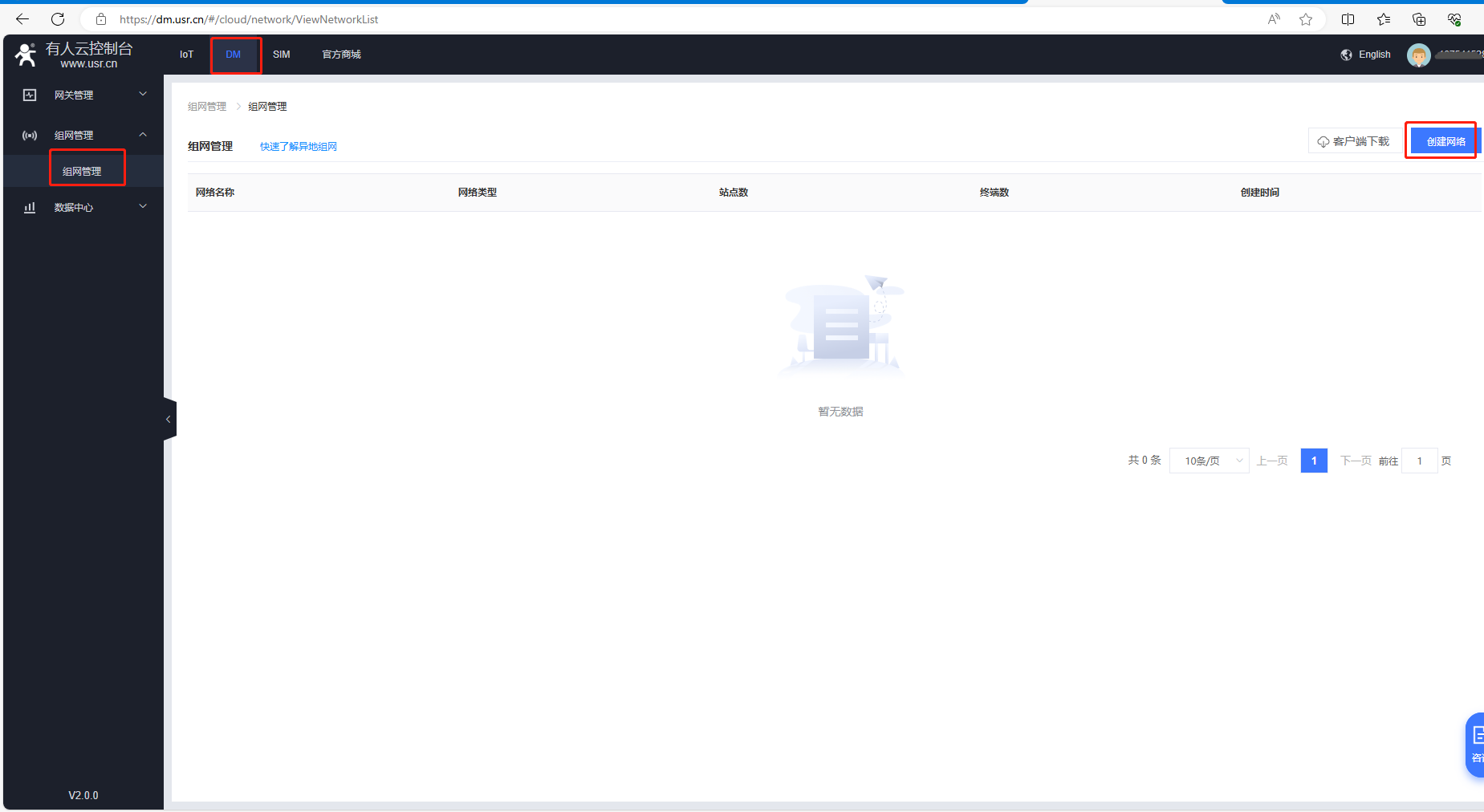

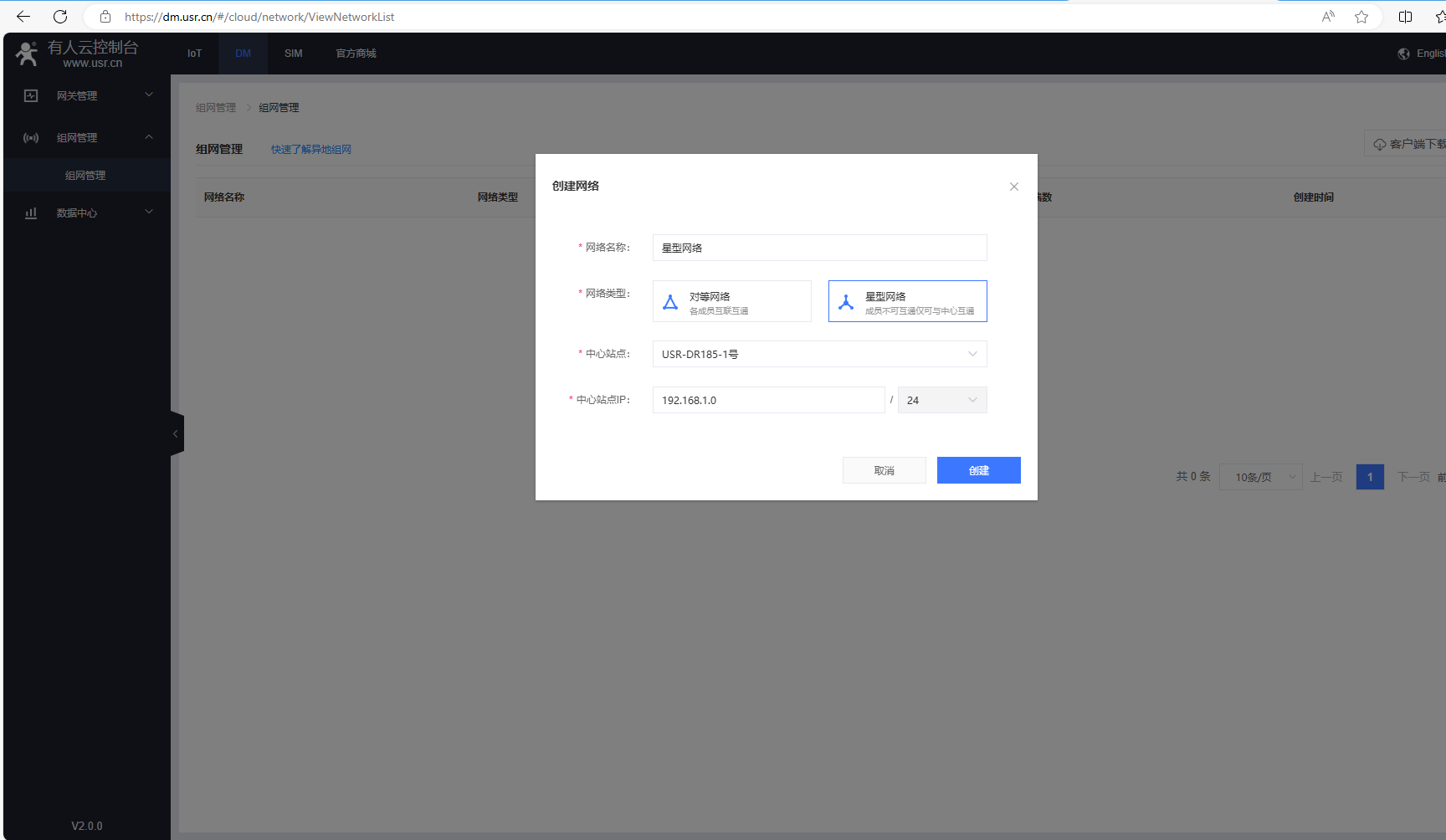

（2）找到DM平臺，點擊組網管理，點擊創建網絡。

輸入網絡名稱，這里填的是星型網絡。

網絡類型選擇星型網絡。

中心站點選擇USR-DR185-1號，中心站點IP填192.168.1.0，點擊創建。

2、添加站點

（1）點擊星型網絡這個名稱，點擊添加站點。

（2）選擇USR-DR185-2號，點擊保存。

（3）星型網絡，可以看到中心站點USR-DR185-1號狀態已連接，站點USR-DR185-2號狀態已連接。

3、添加終端，添加USR-DR185-2號網口所接的網口設備

（1）星型網絡頁面，點擊終端，點擊添加終端。

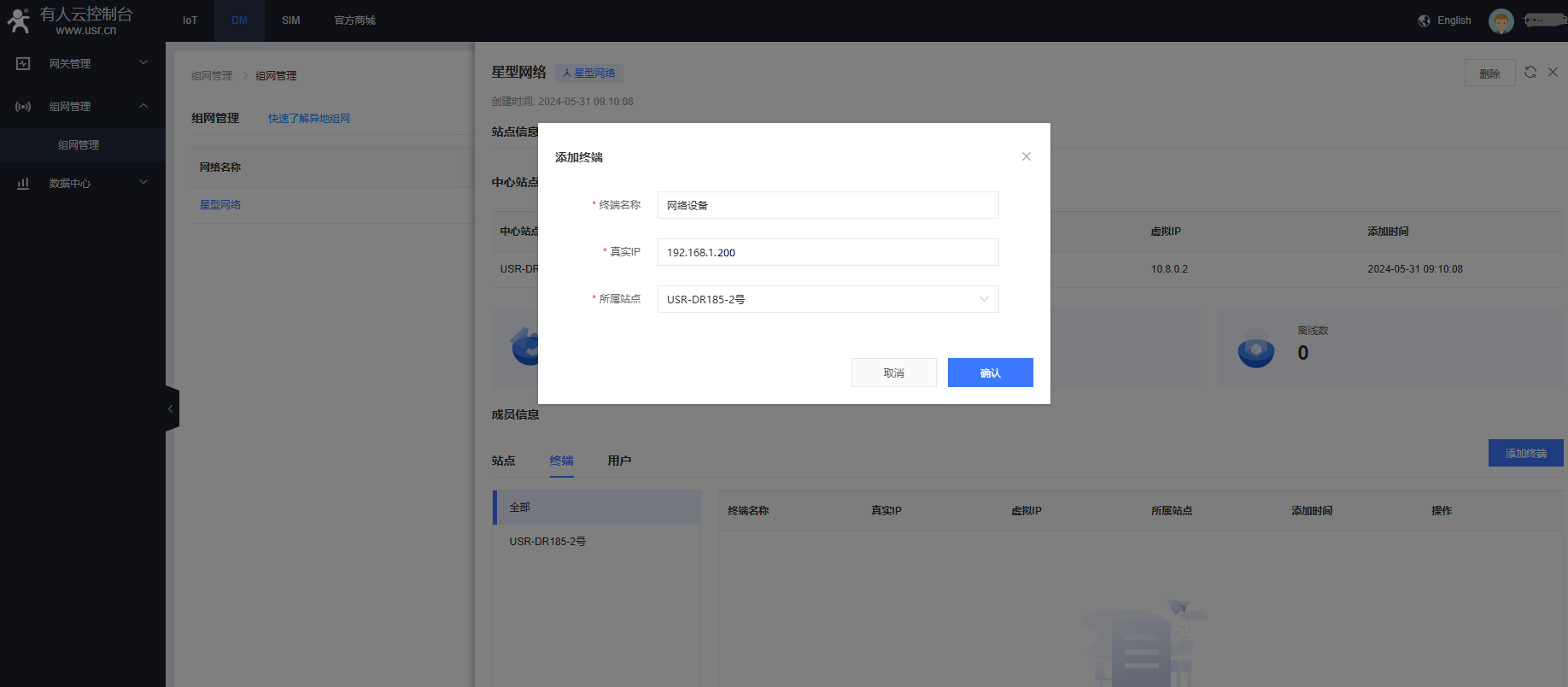

（2）添加終端，終端名稱填網絡設備，真實IP填192.168.1.200，所屬站點是USR-DR185-2號，點擊確認。

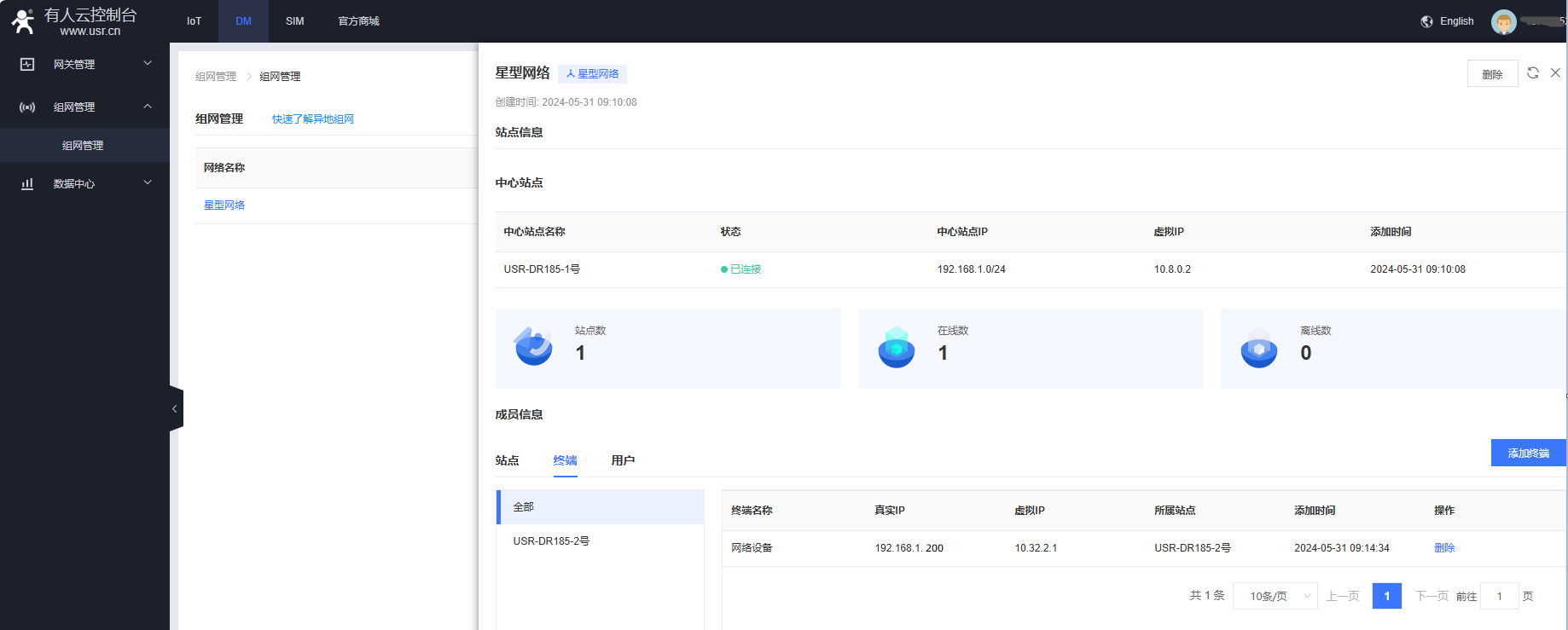

添加完，終端真實IP：192.168.1.200，虛擬IP：10.32.2.1

4、添加用戶，添加主用戶

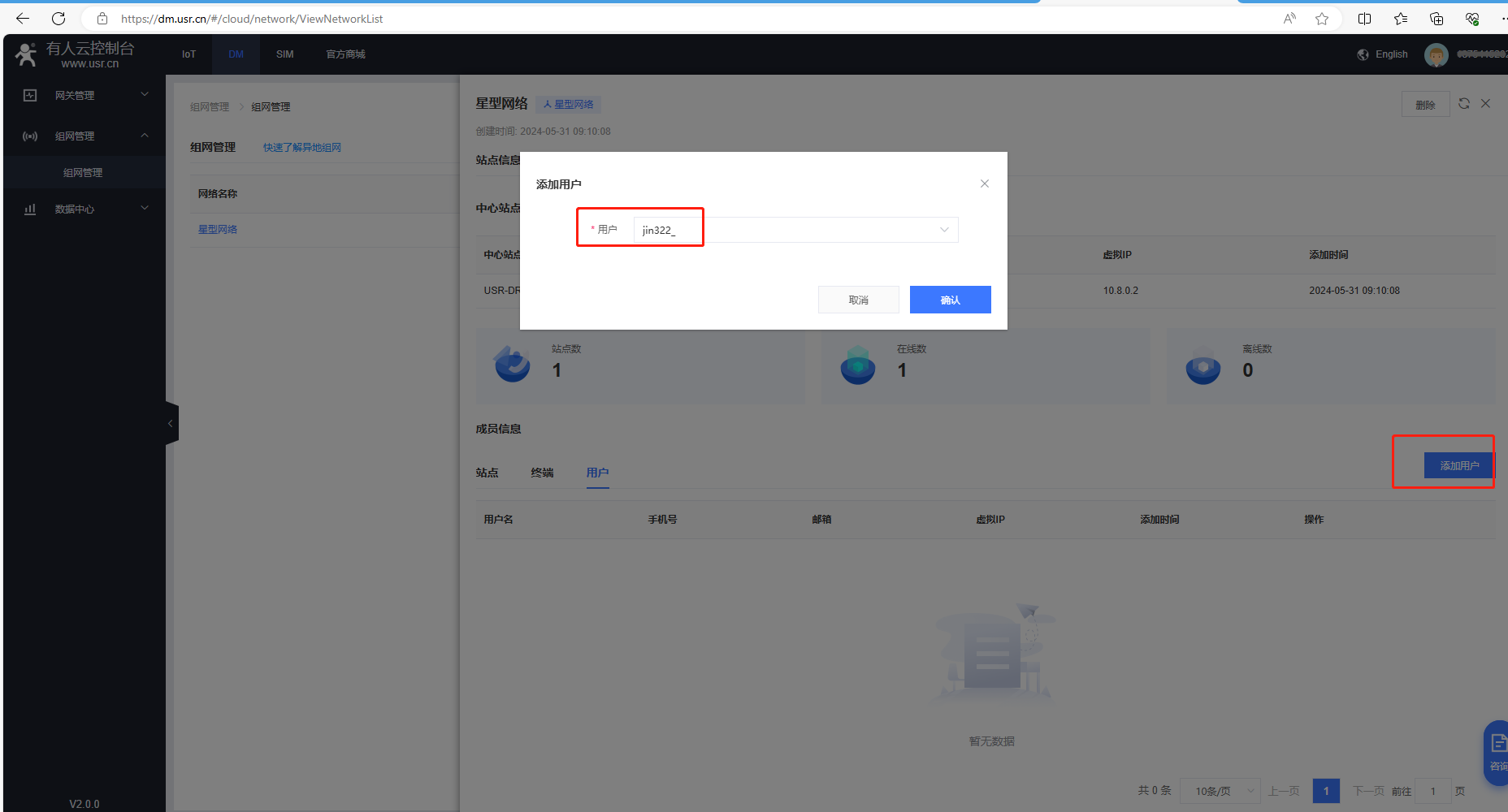

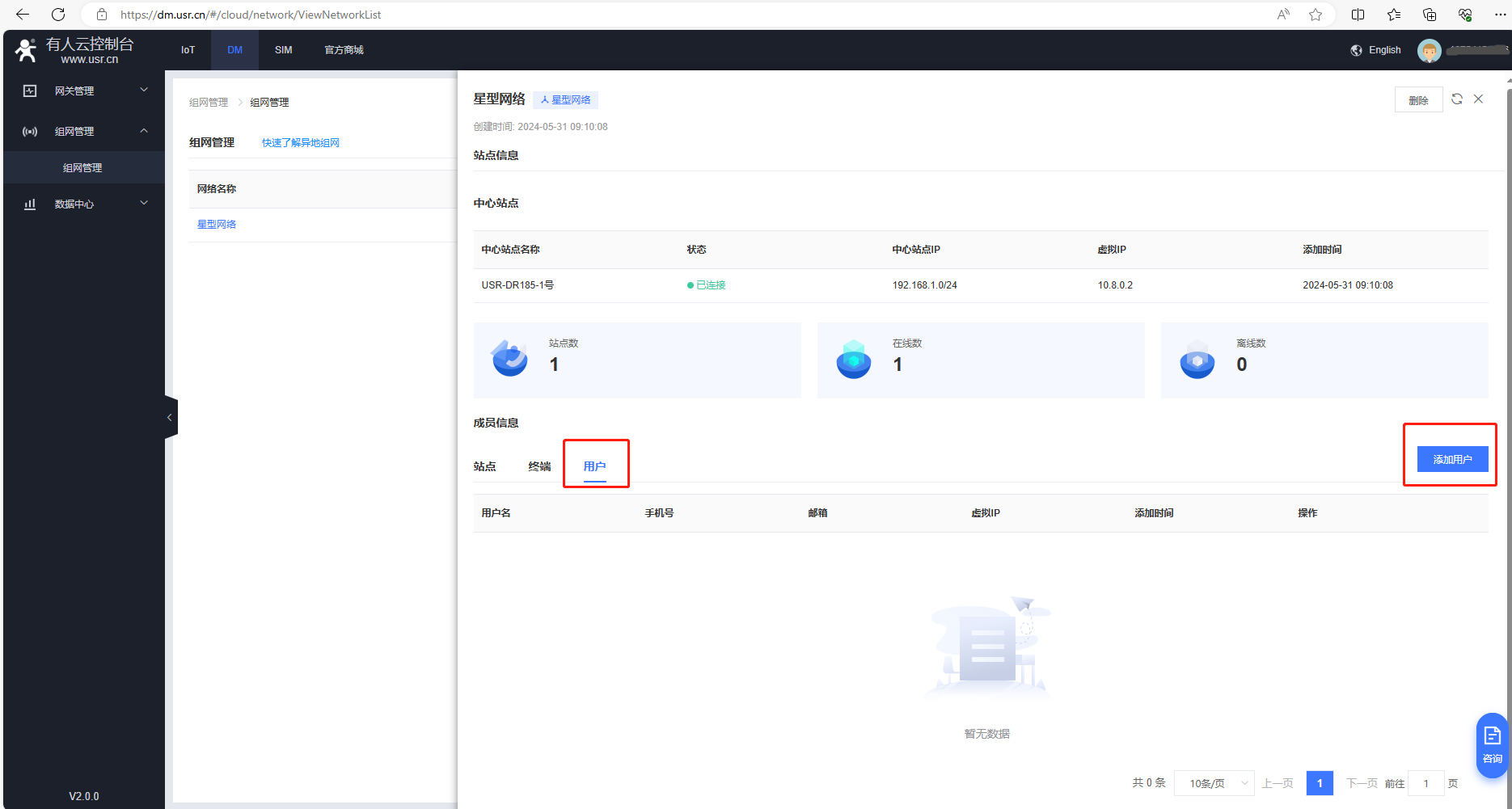

點擊用戶，點擊添加用戶，選擇有人云主用戶，點擊確認。

5、3號電腦PC3，下載配置文件，下載客戶端

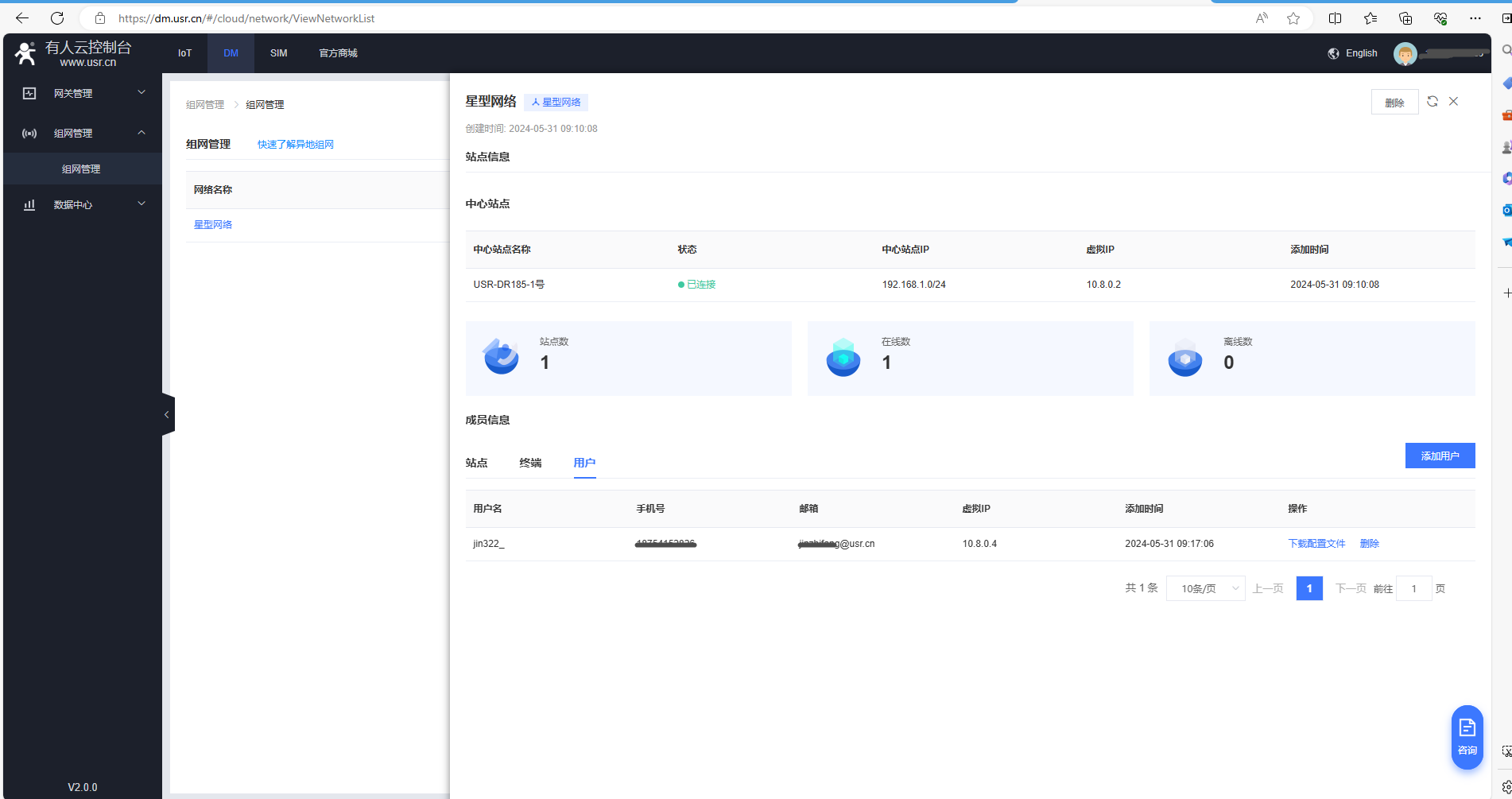

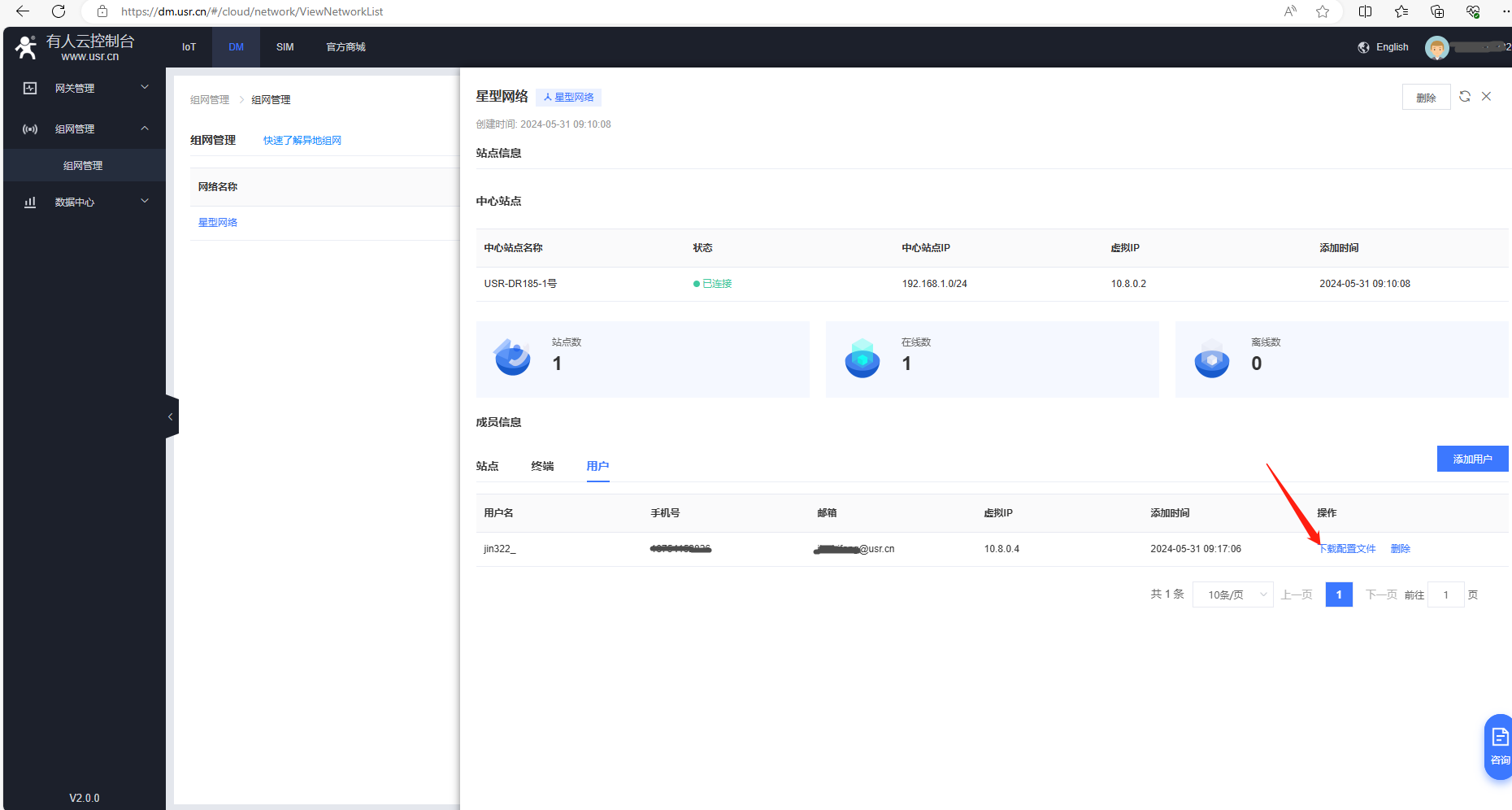

（1）3號電腦PC3，登陸有人云DM平臺，在點開添加的星型網絡，找到用戶，點擊用戶，在主用戶后面操作下面，點擊下載配置文件。

主用戶，虛擬IP是10.8.0.4

（2）3號電腦PC3，登陸有人云DM平臺，點開組網管理，右側找到客戶端下載，下載安裝客戶端軟件，打開下載好的配置文件，導入配置。

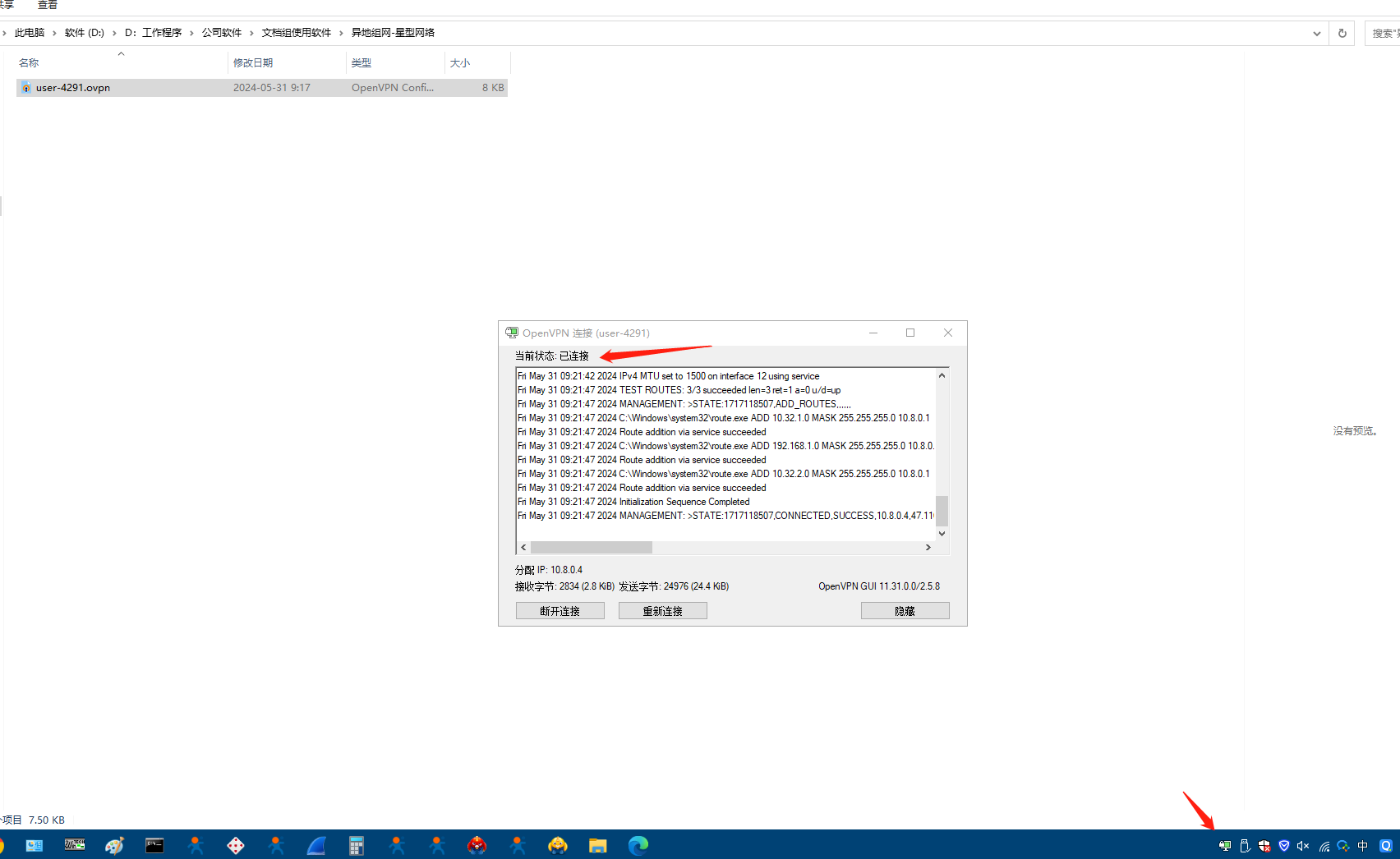

（3）客戶端OPENVPN連接后，客戶端小圖標顯示綠色，表示已連接。

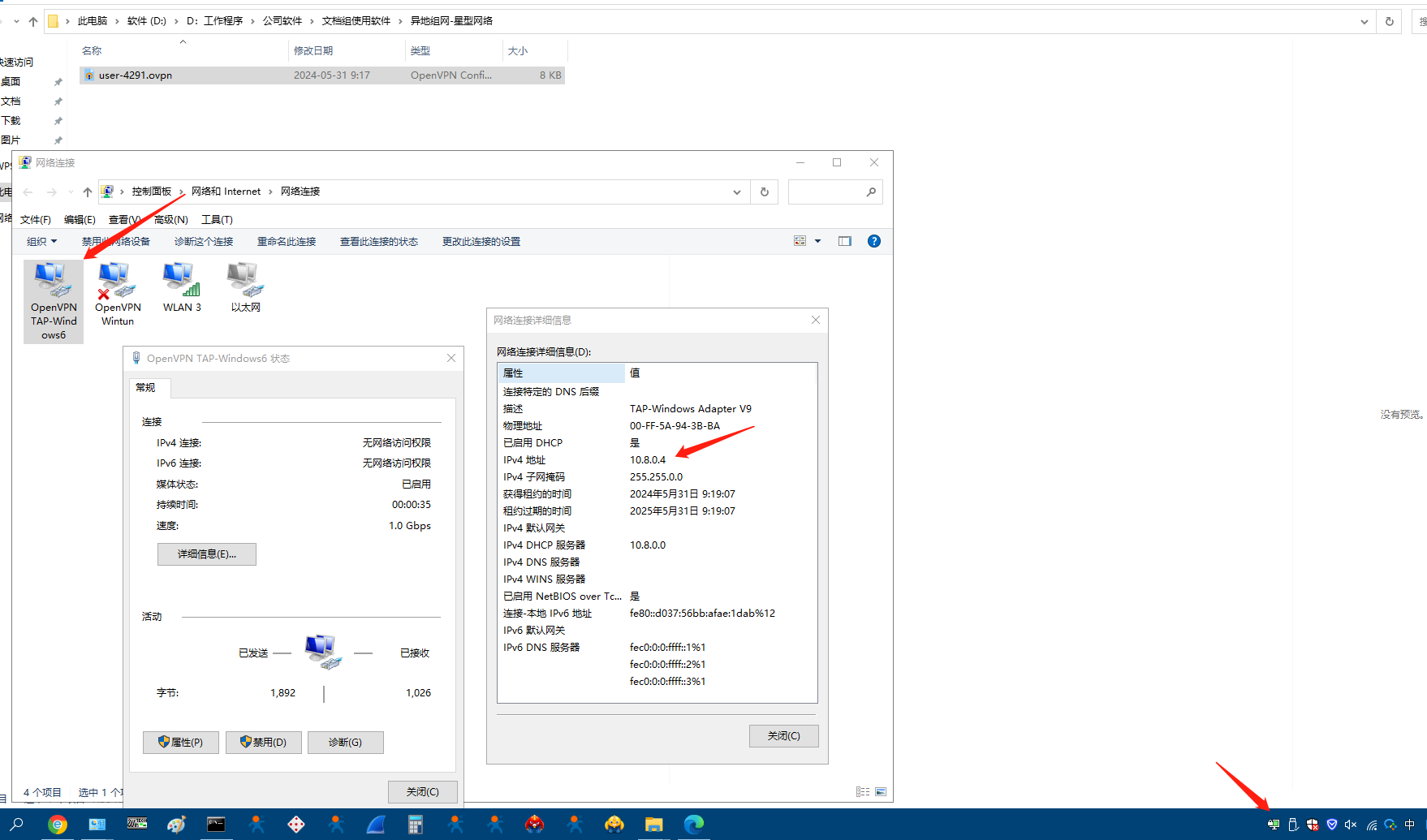

（4）電腦控制面板，查看網絡連接，OpenVPN TAP-Windows6網卡，查看IPv4的IP是10.8.0.4

五、驗證星型網絡

1、客戶端-中心站點訪問驗證

（1）中心站點USR-DR185-1號的網口通過接口配件網線接1號電腦PC1

3號電腦PC3，訪問中心站點USR-DR185-1號下的1號電腦PC1。

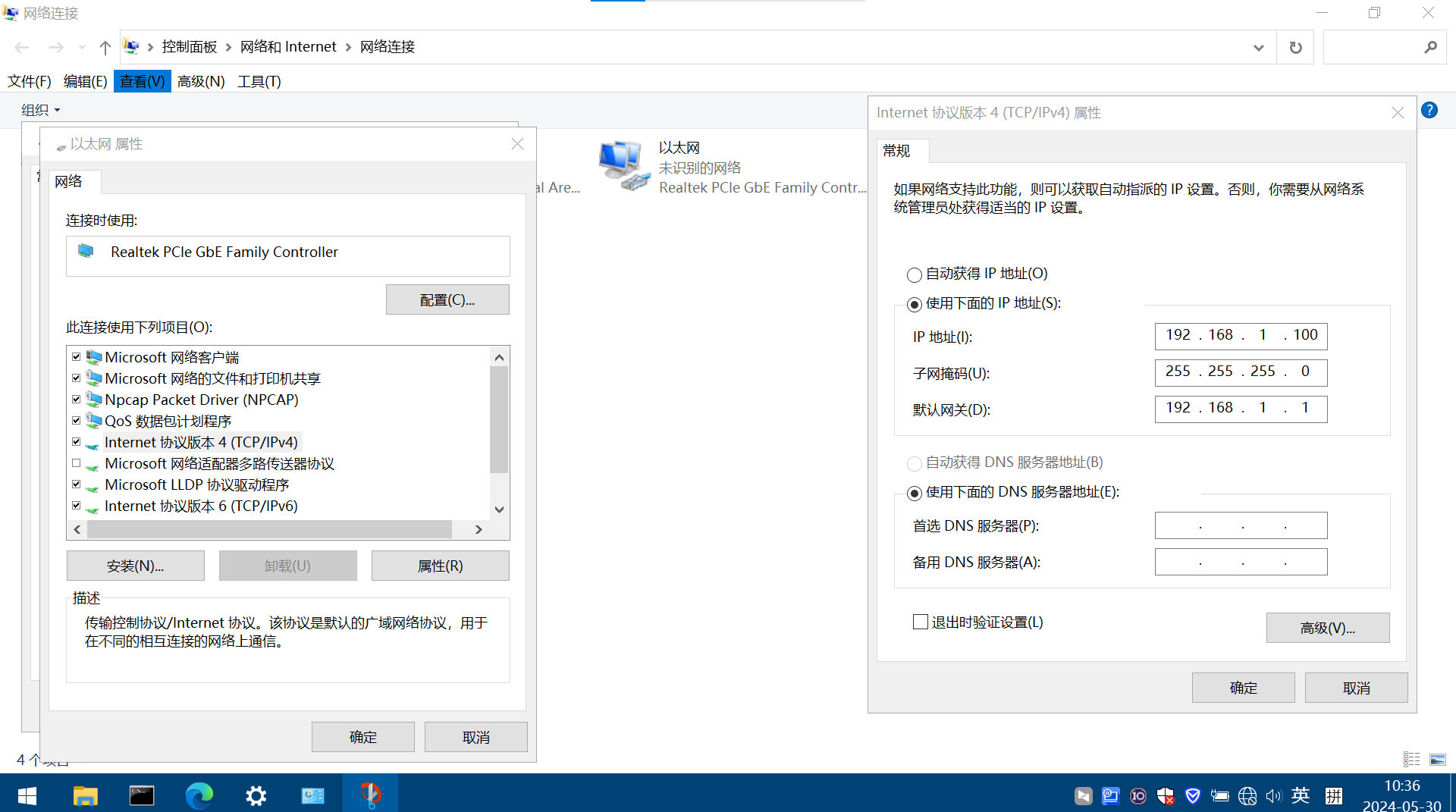

1號電腦PC1，設置靜態IP，192.168.1.100，子網掩碼255.255.255.0，網關192.168.1.1

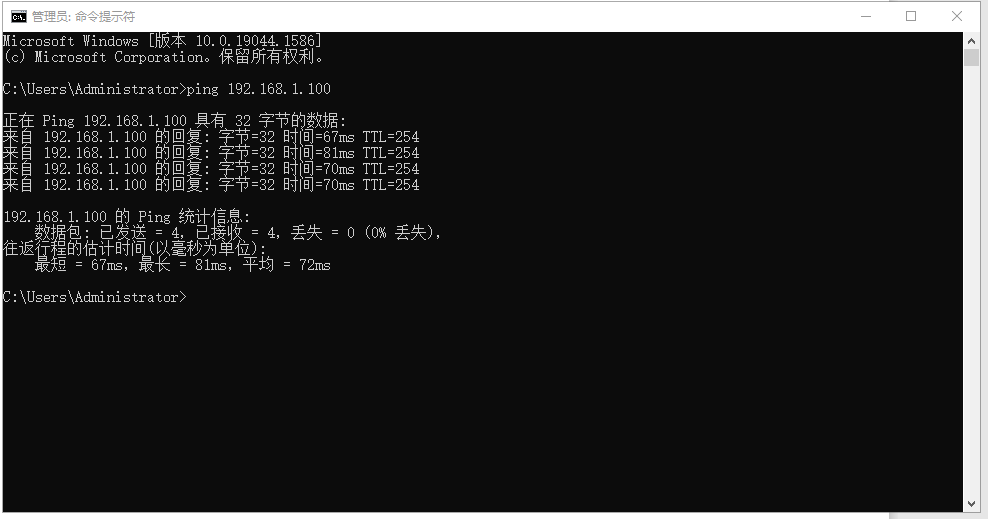

（2）PING測試

客戶端所在的3號電腦PC3，可以PING通中心站點USR-DR185-1號下終端電腦PC1的真實IP：192.168.1.100。

（3）網口設備替換中心站點終端1號電腦測試

備注：以上終端，都可以拿實際網口設備，替換終端電腦。

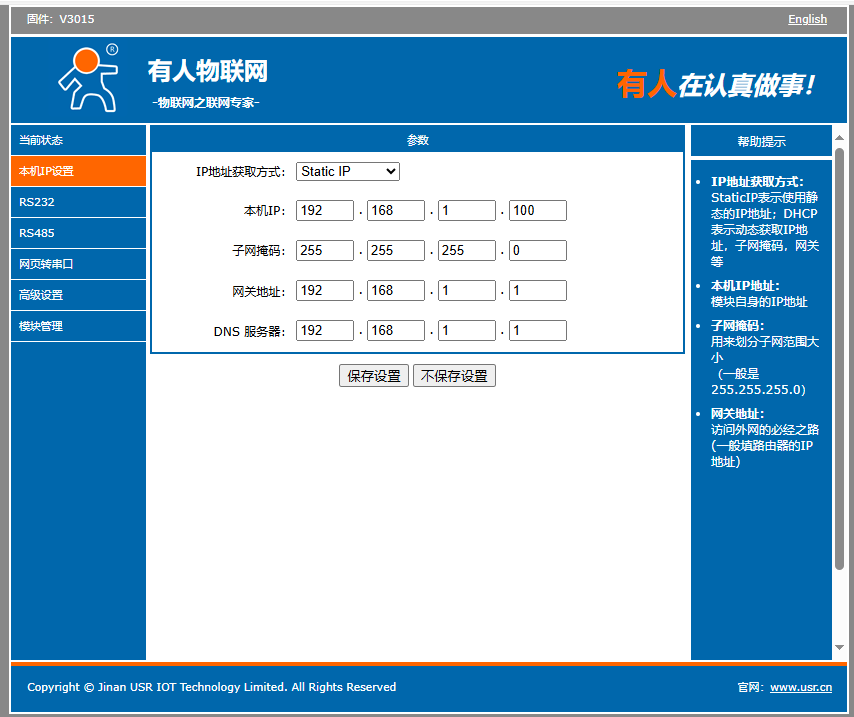

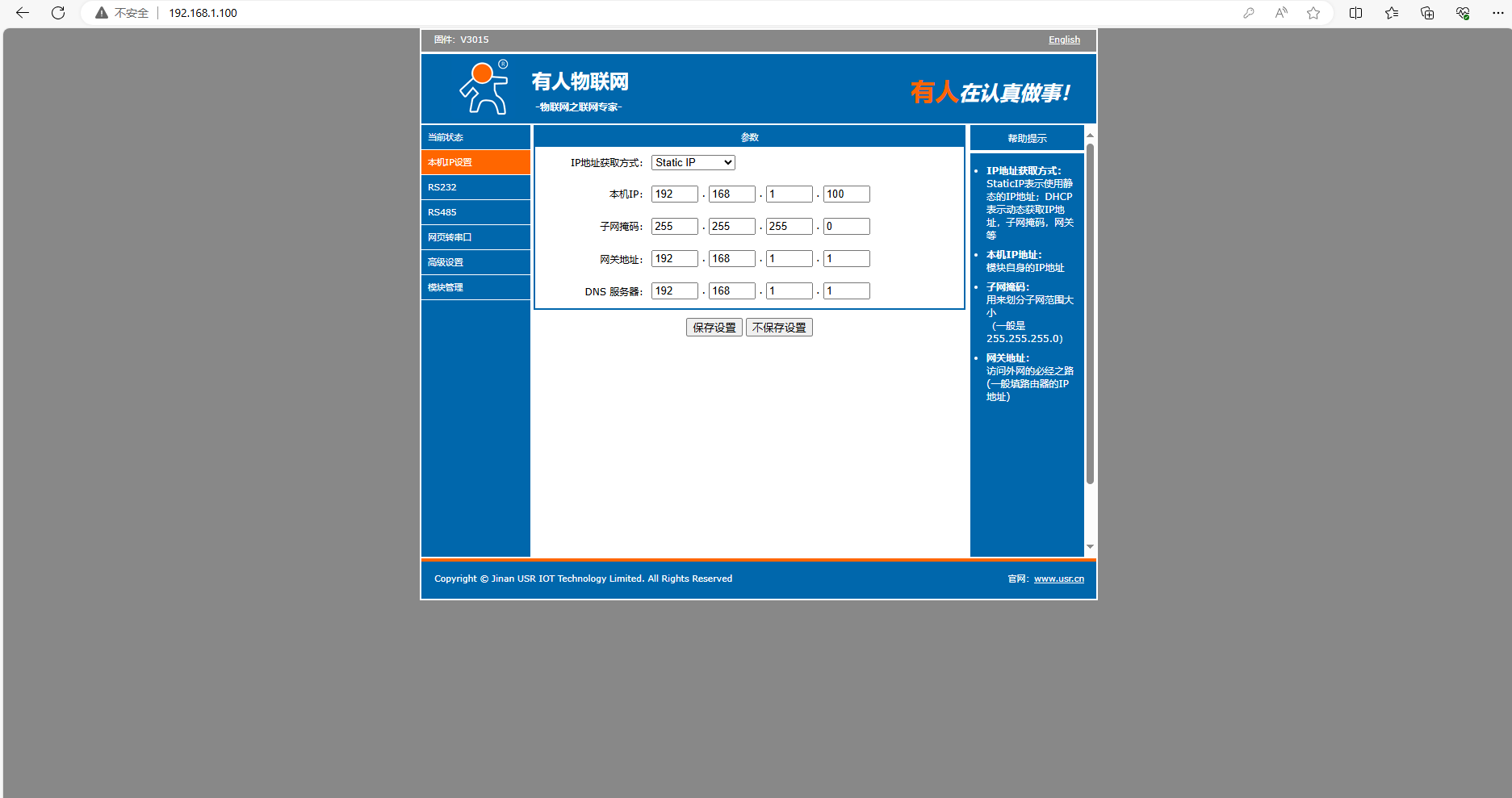

舉例：用有人公司的串口服務器，USR-TCP232-410S，提前設置靜態IP，192.168.1.100，子網掩碼255.255.255.0，網關192.168.1.1

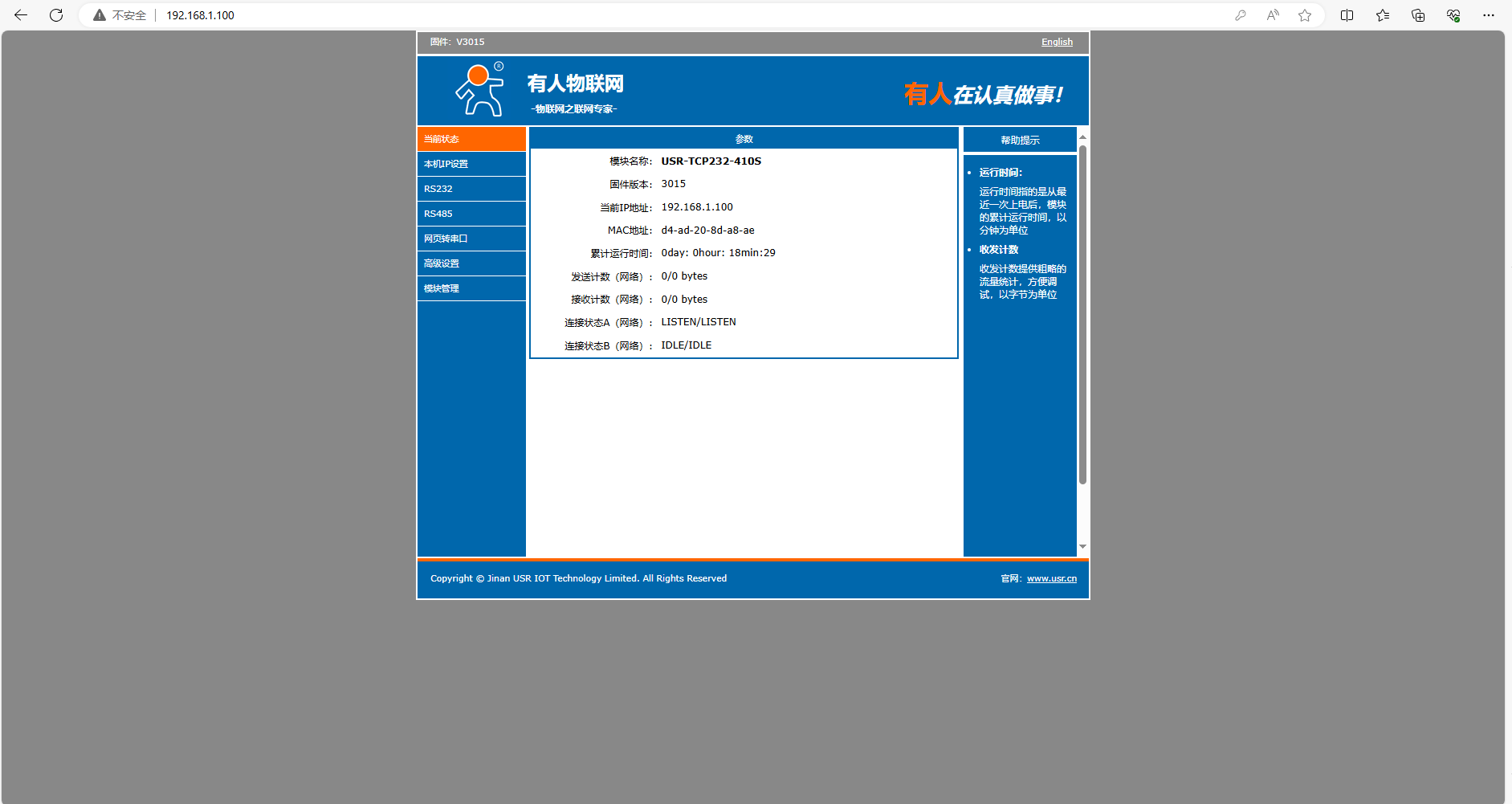

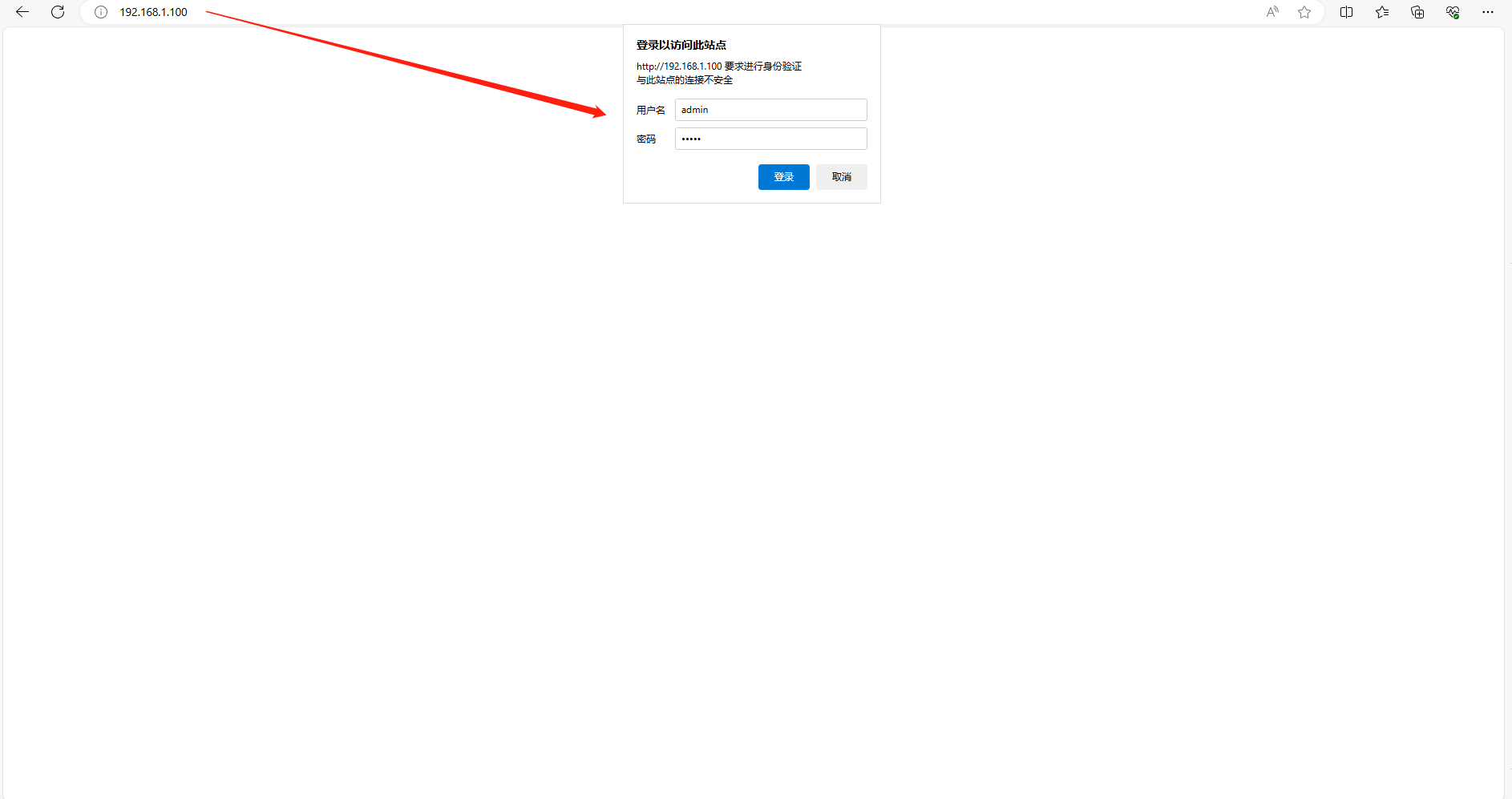

客戶端所在的3號電腦PC3，瀏覽器輸入中心站點終端的真實IP 192.168.1.100，可以訪問USR-TCP232-410S的內置網頁。

編寫人：金志方 編寫日期：2024-06-03

審核人：金志方 審核日期：2024-06-03

訂正版本：V1.0 訂正內容：初稿
