USR-DR185異地組網對等網絡

站點和站點下終端相互訪問示例

一、資料下載

USR-DR185 說明書下載鏈接：http://imbacareer.com.cn/Download/1360.html

USR-DR185 規格書下載鏈接：http://imbacareer.com.cn/Download/1374.html

異地組網教程下載鏈接：http://imbacareer.com.cn/Download/1423.html

二、硬件連接

1、所需物品

USR-DR185 產品 2臺

12V電源適配器 2個

USR-DR185 標配接口配件 2個

超五類網線 3根

筆記本電腦 3臺

2、硬件連接

USR-DR185網口接標配接口配件，配件的網口網線接終端電腦（或者網絡終端設備），端子接12V電源適配器正極和負極（注意有人公司電源適配器帶一段一段白色色環的是正極）上電。

三、掃碼添加網關和實名認證

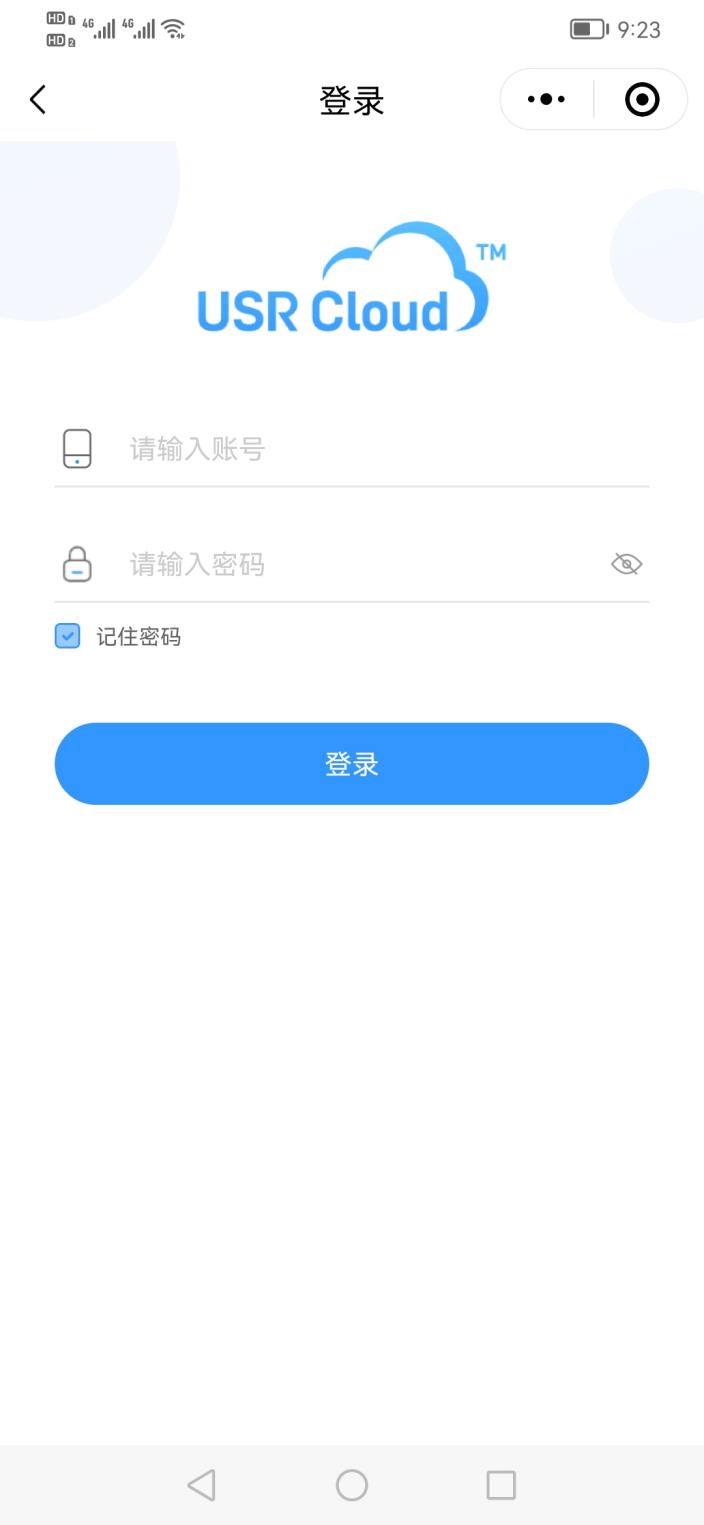

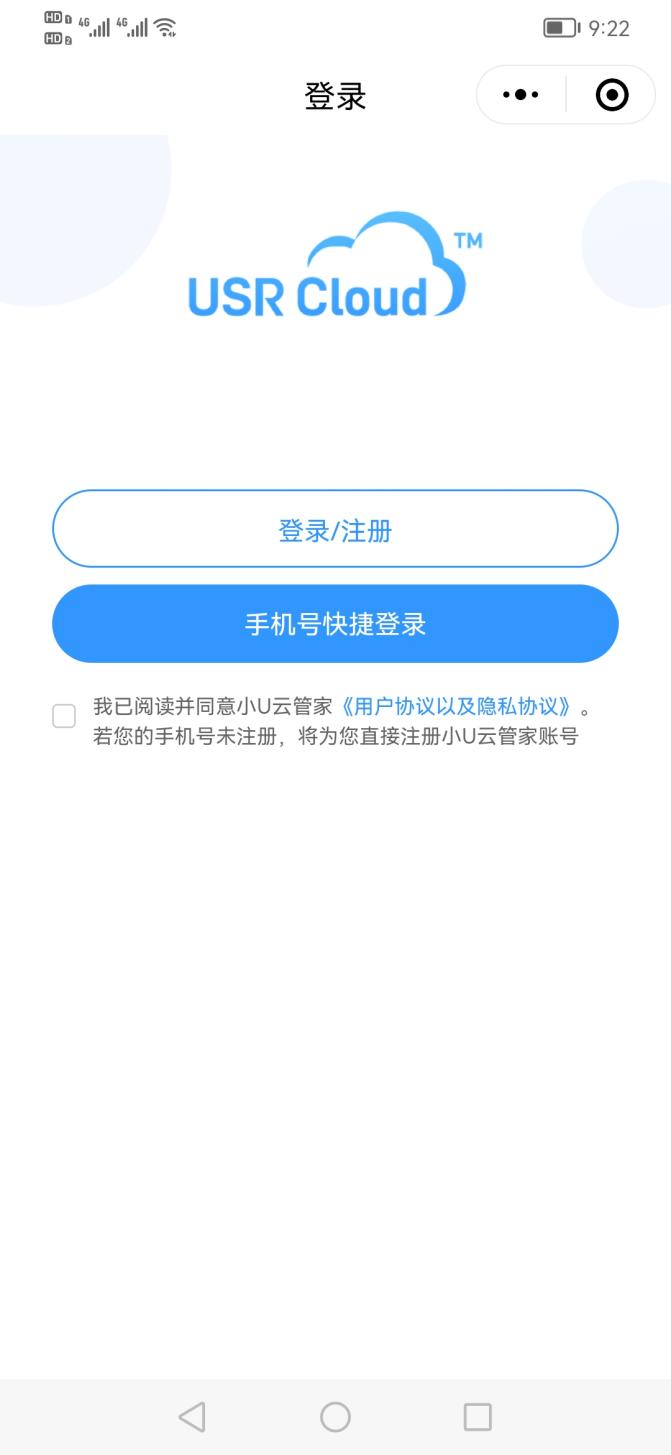

1、微信掃碼登錄有人云賬號

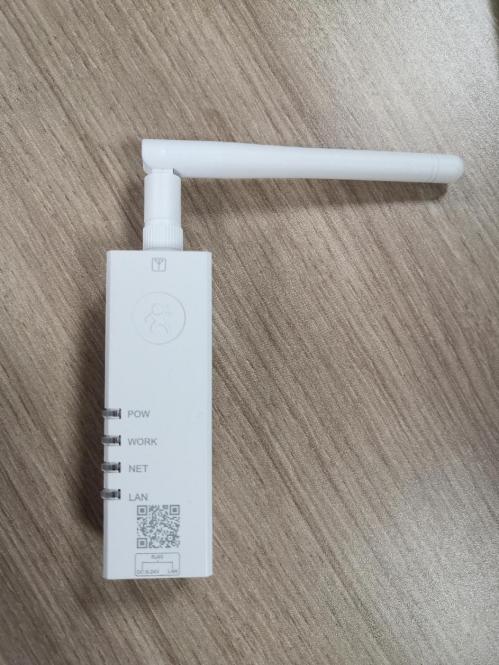

使用微信掃碼產品正面二維碼，按照步驟登陸個人有人云賬號。

2、掃碼添加第一臺USR-DR185網關

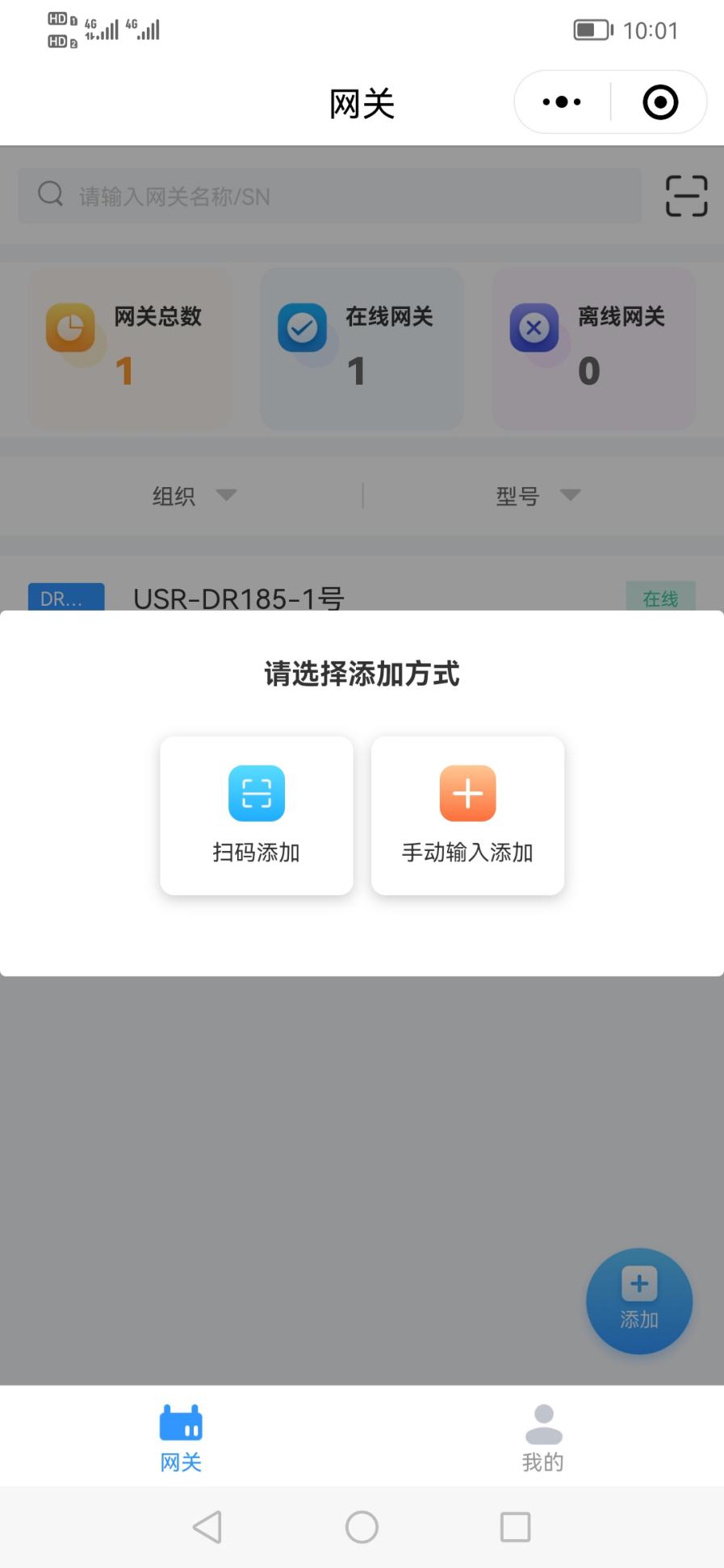

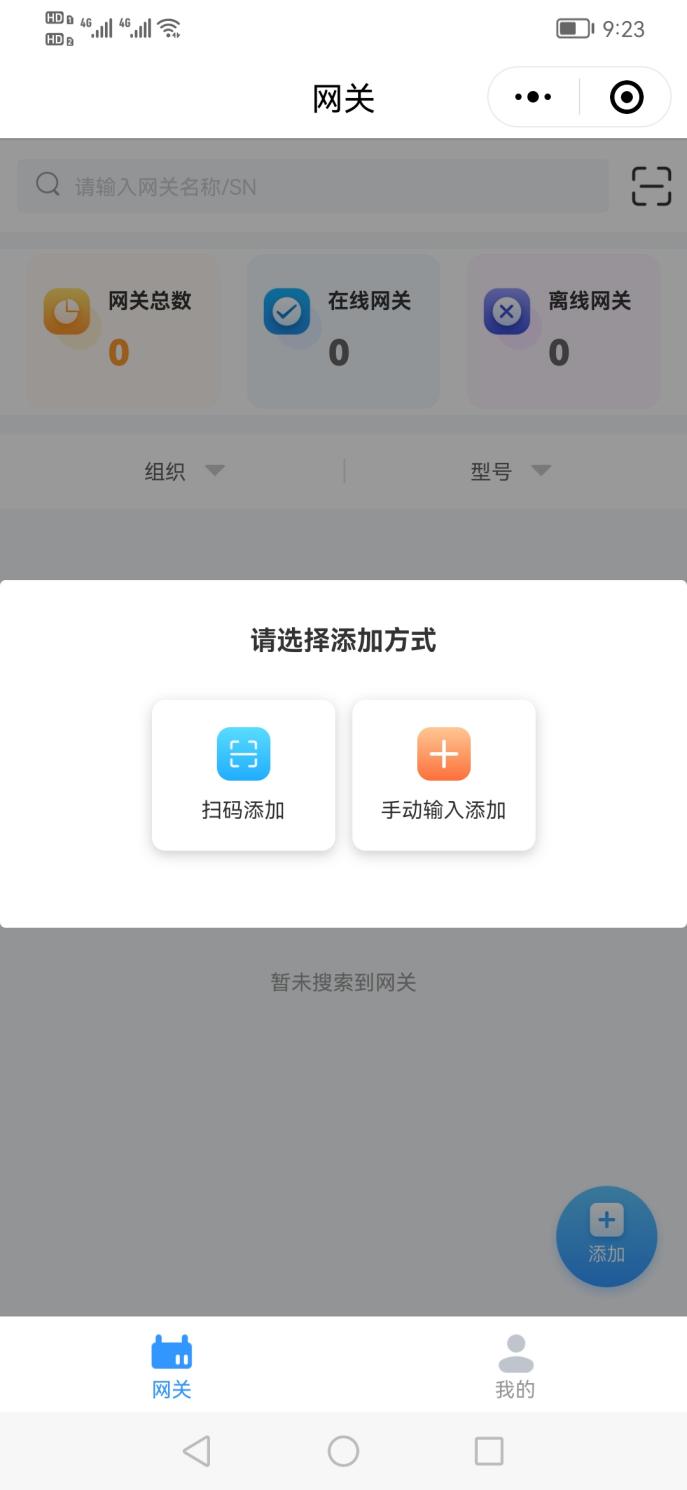

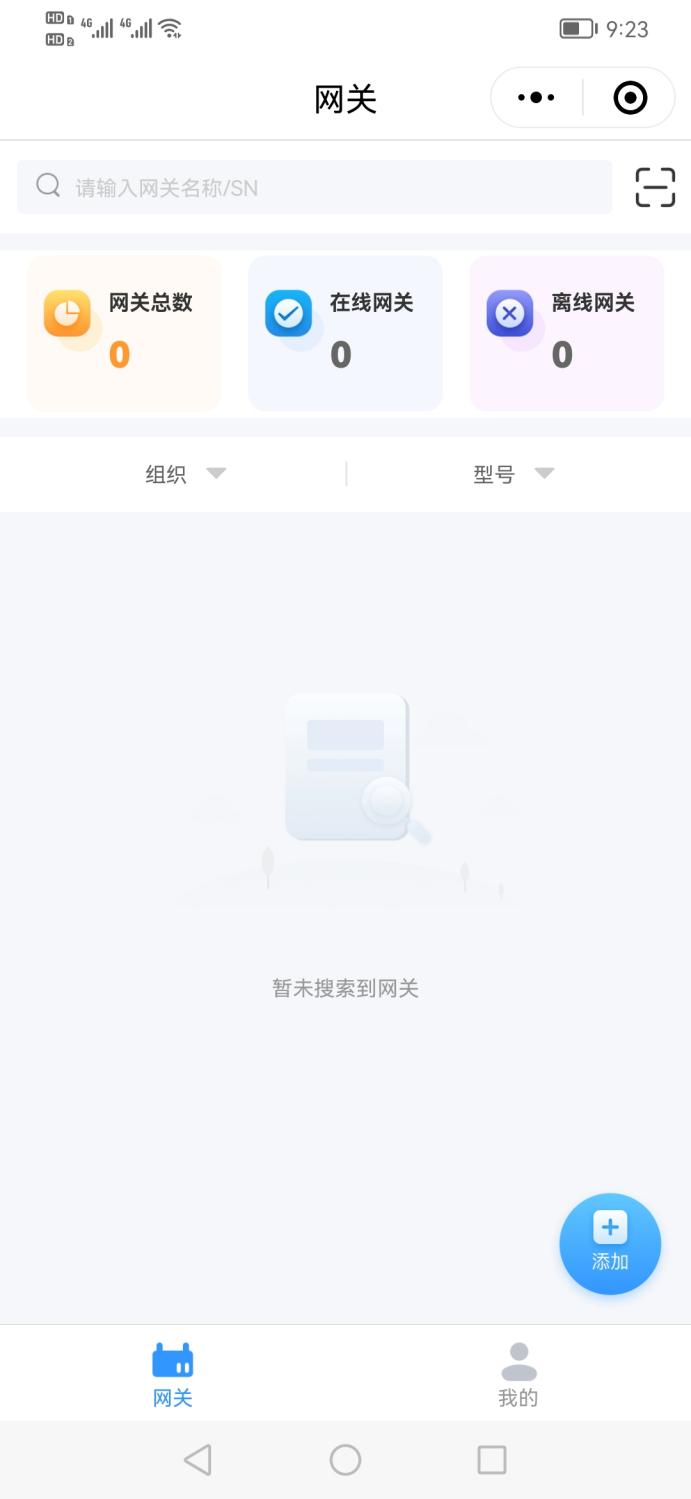

（1）登陸微信小程序，點擊右下角的添加，跳出掃碼添加和手動輸入添加，選擇掃碼添加，掃碼USR-DR185正面的二維碼。

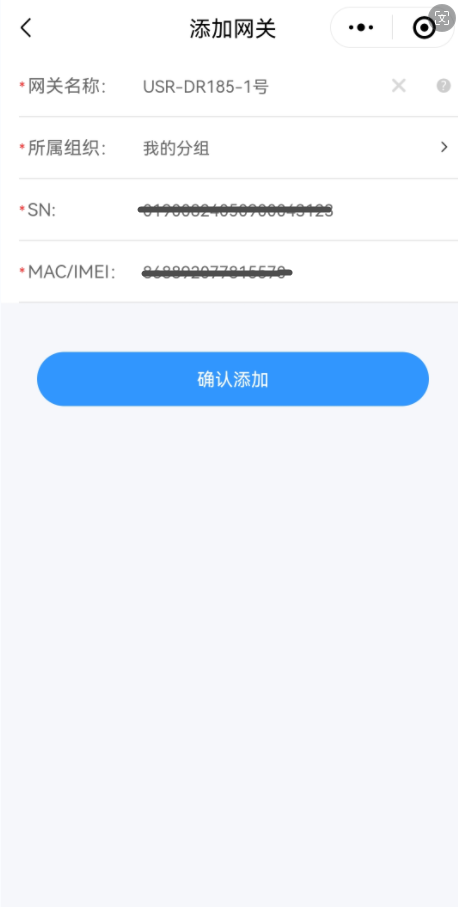

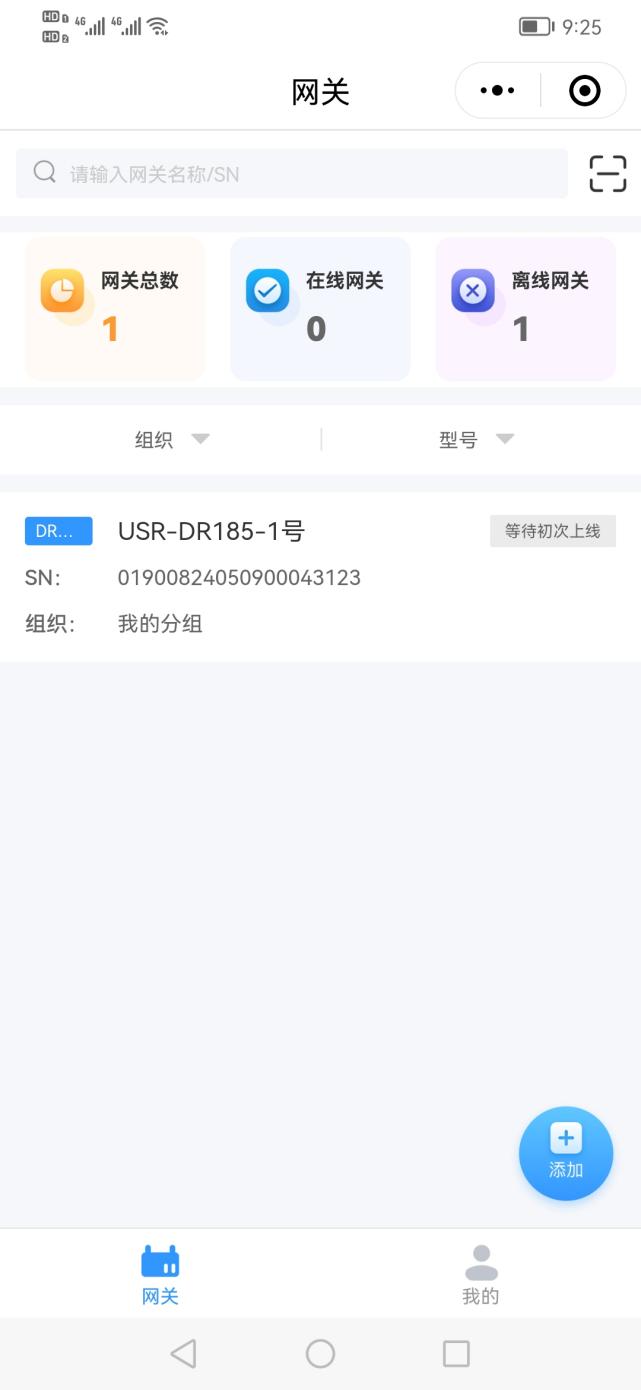

（2）添加網關，輸入網關名稱USR-DR185-1號，用于區分第二臺USR-DR185。所屬組織，選擇有人云對應的所屬組織，點擊確認添加。添加完，可以看到第一臺USR-DR185-1號，狀態是等待初次上線。

3、第一臺網關SIM卡實名認證

備注：激活內置 SIM 卡說明：設備需完成激活（實名認證或定向群組）內置 SIM 卡，才可辦理流量業務聯網；激活內置 SIM 卡二種方式選擇前，請先閱讀USR-DR185說明書的“常見問題-實名認證 or 定向群組選擇注意事項”。

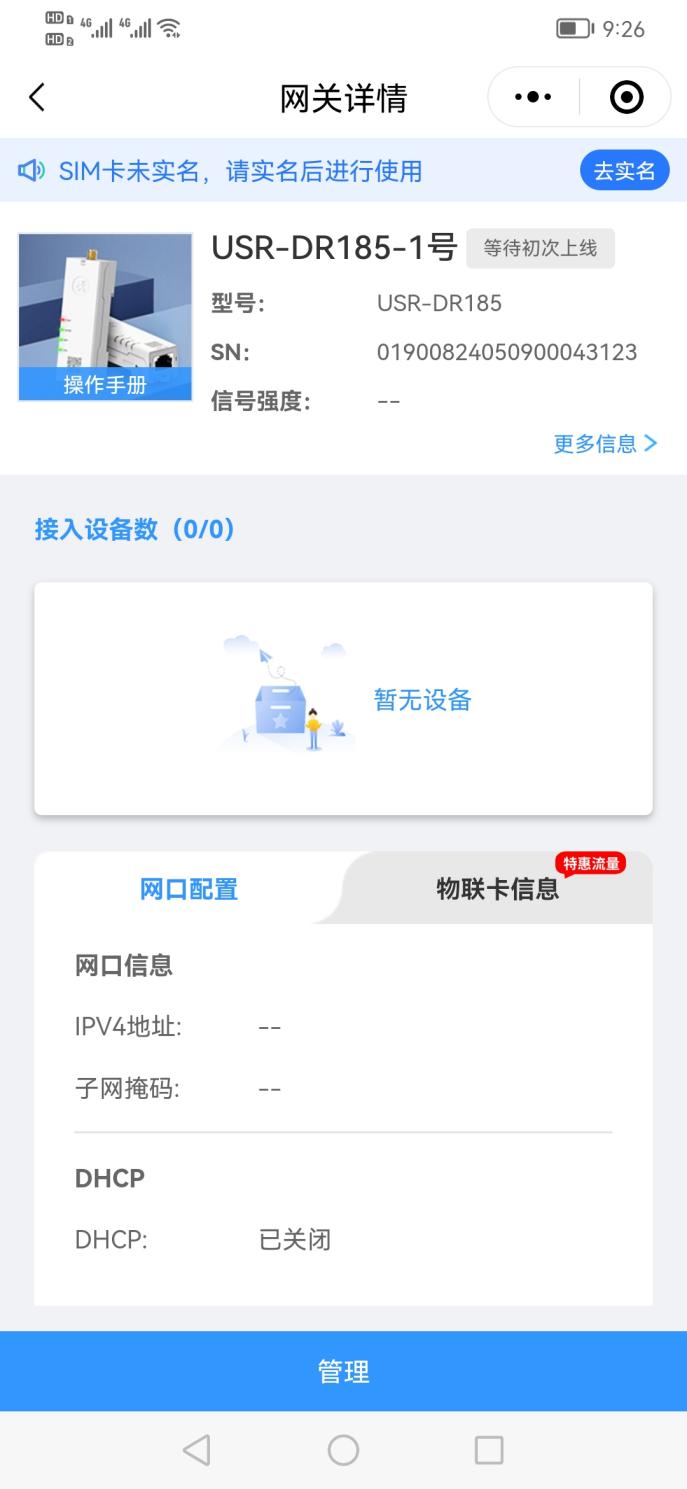

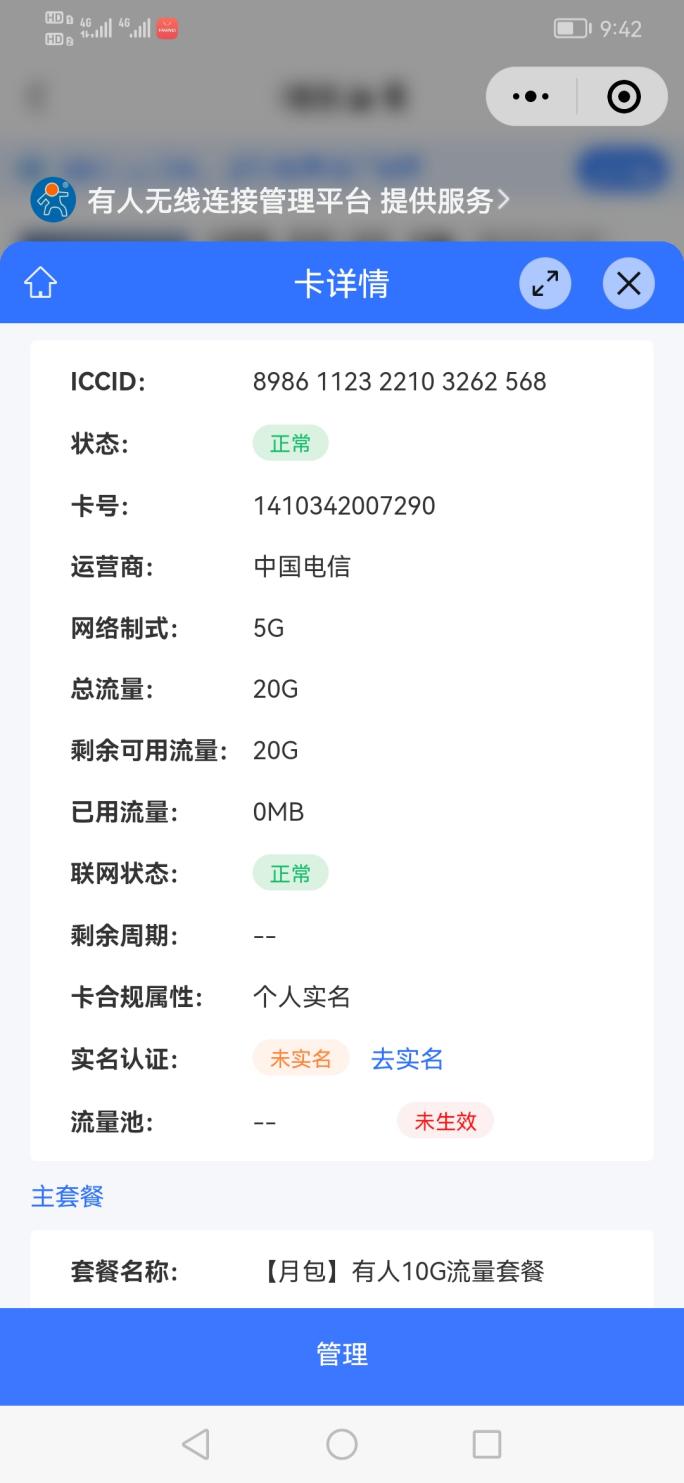

（1）微信小程序，點擊添加的第一臺USR-DR185網關，進入“網關詳情”界面，點擊最上面的“去實名”開始內置 SIM 卡實名操作。

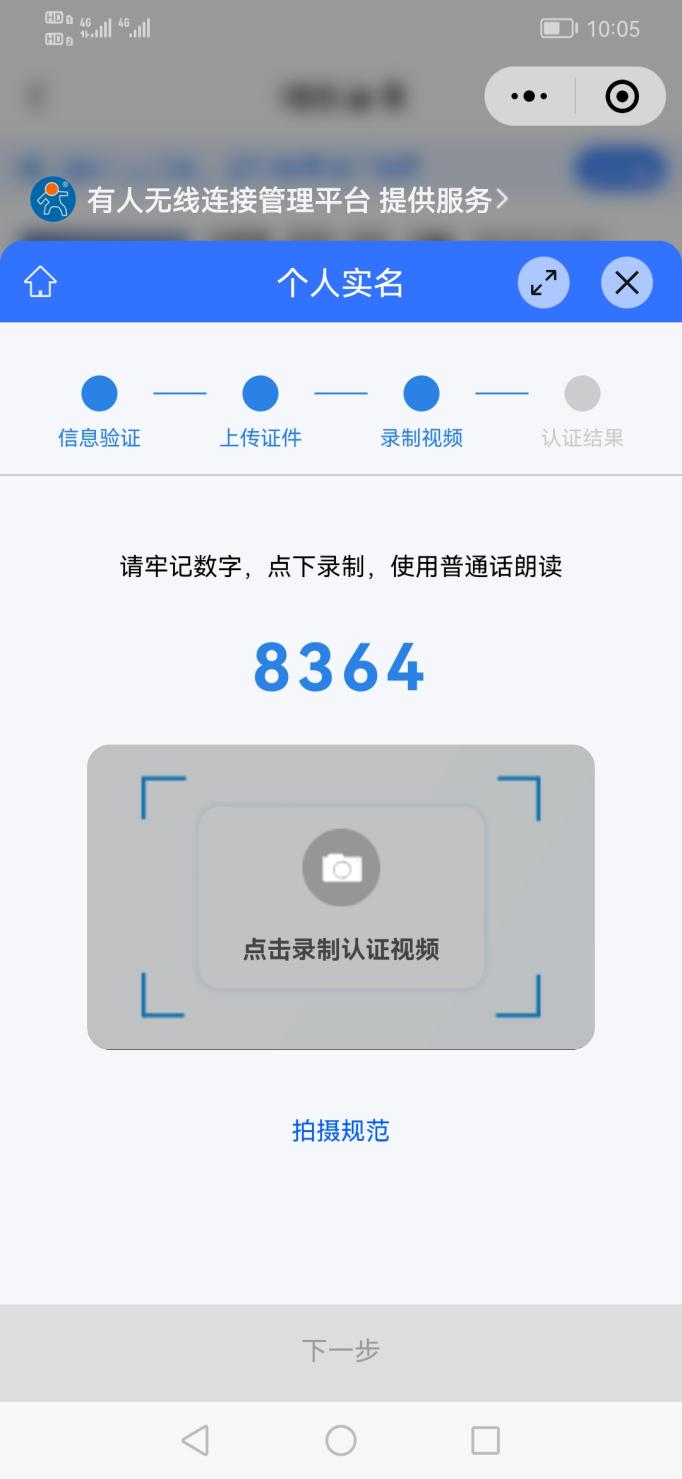

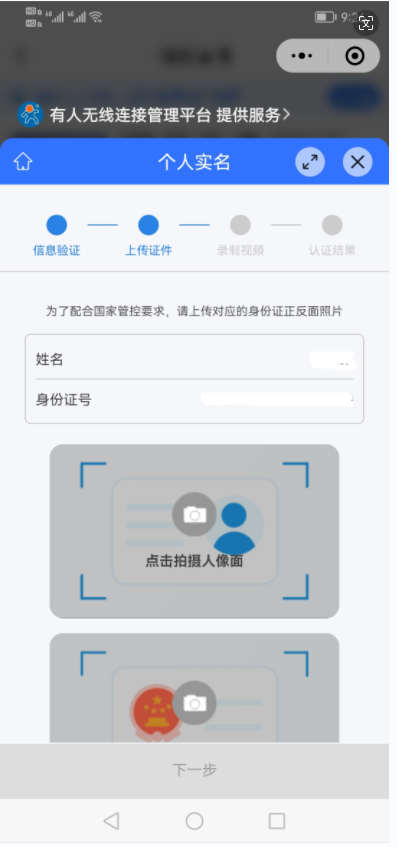

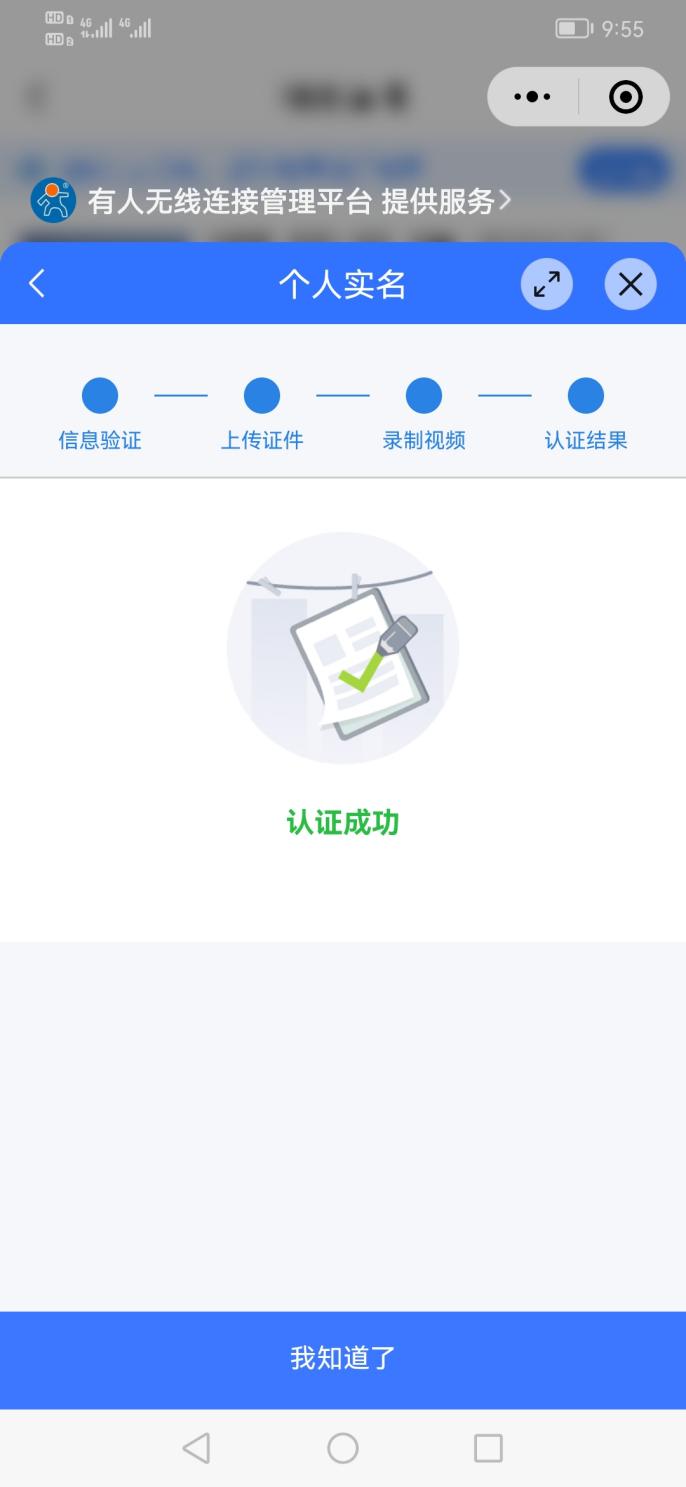

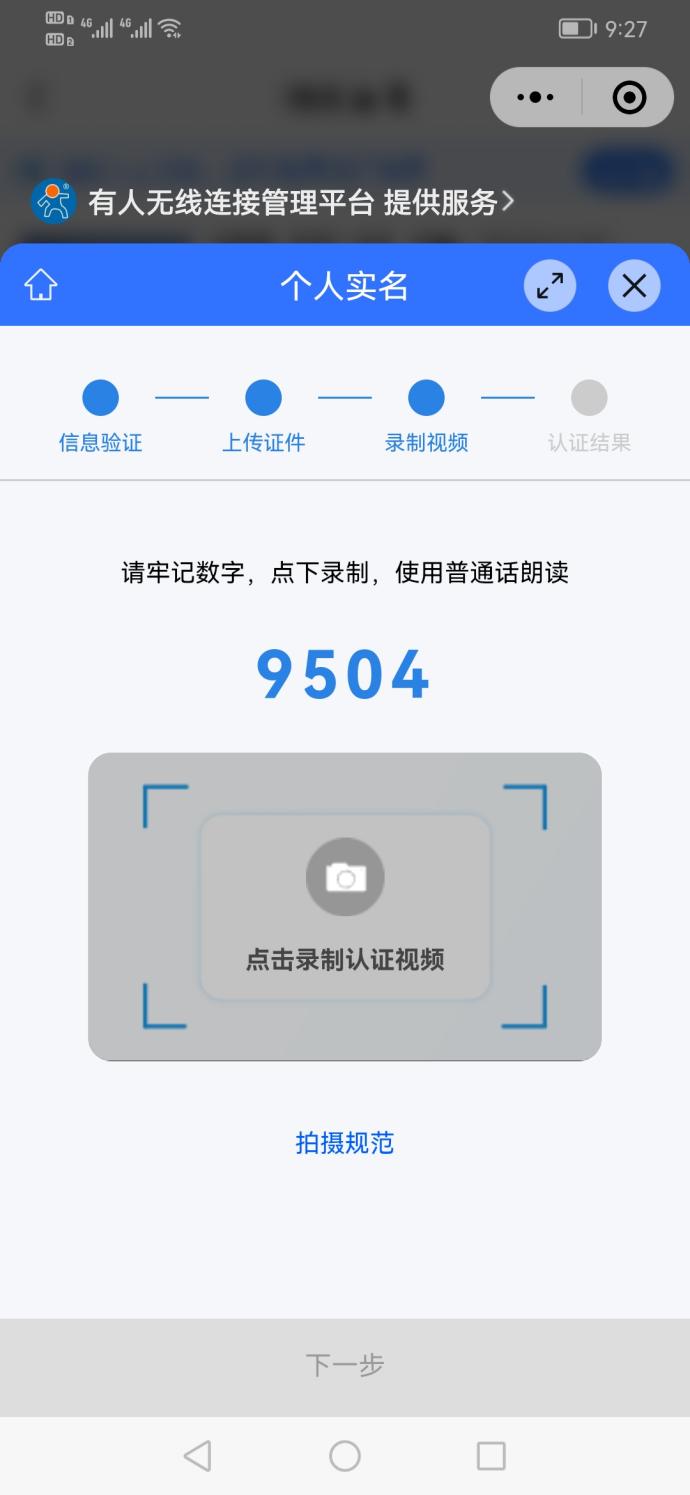

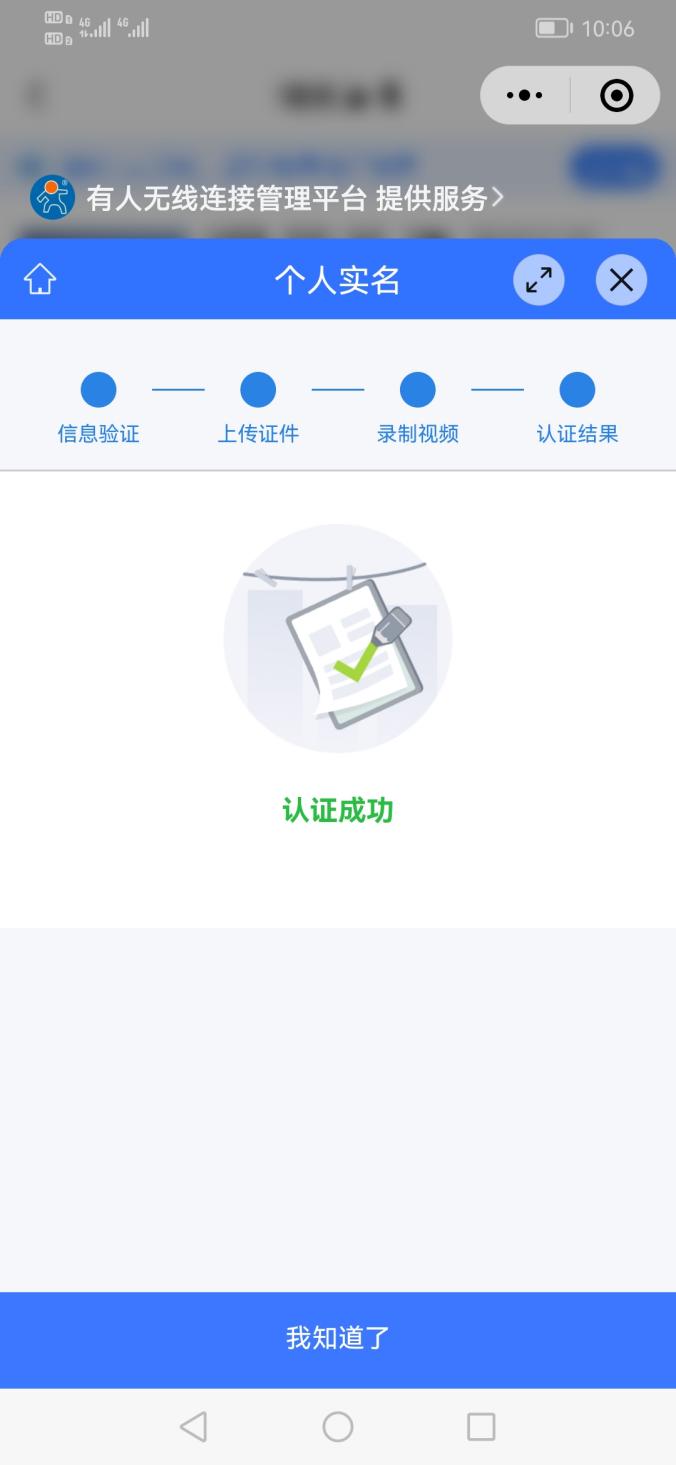

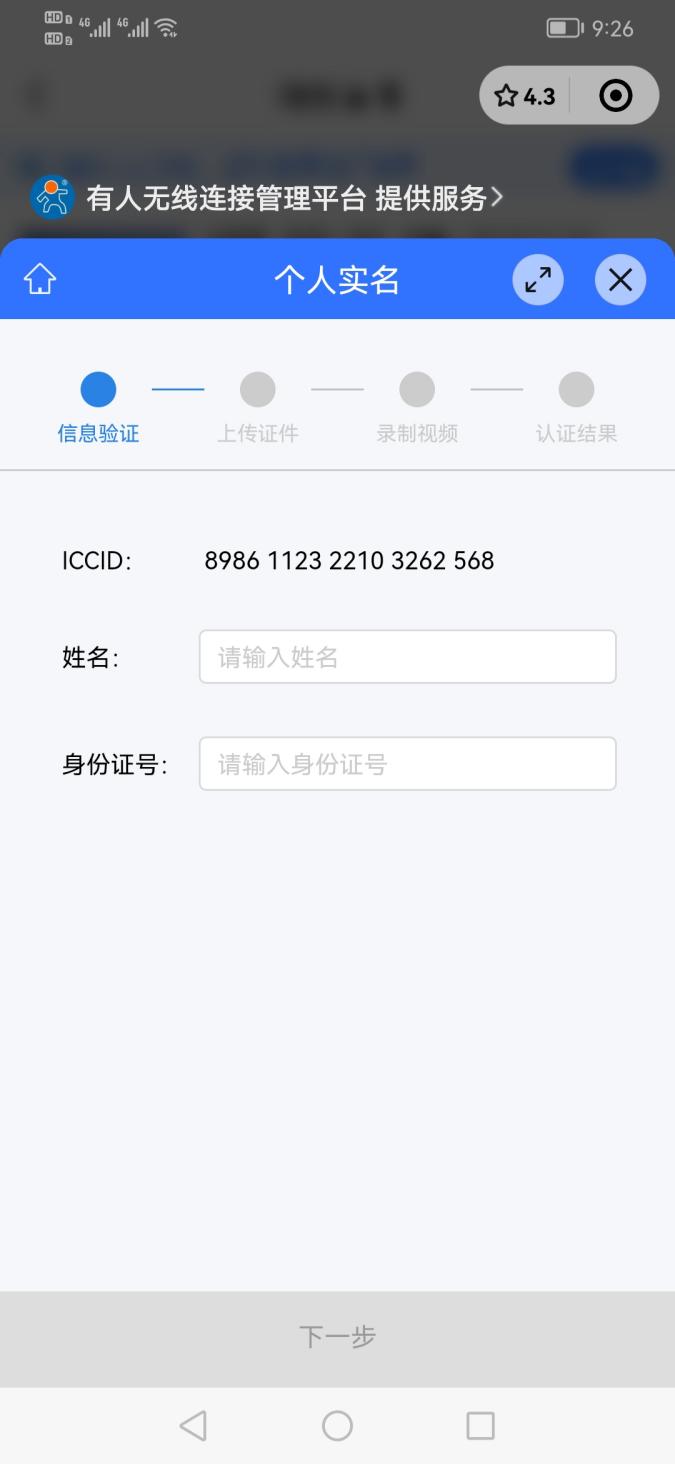

（2）按照步驟輸入個人信息及上傳身份證件，完成實名認證。

信息驗證--上傳證件--錄入視頻--認證結果。

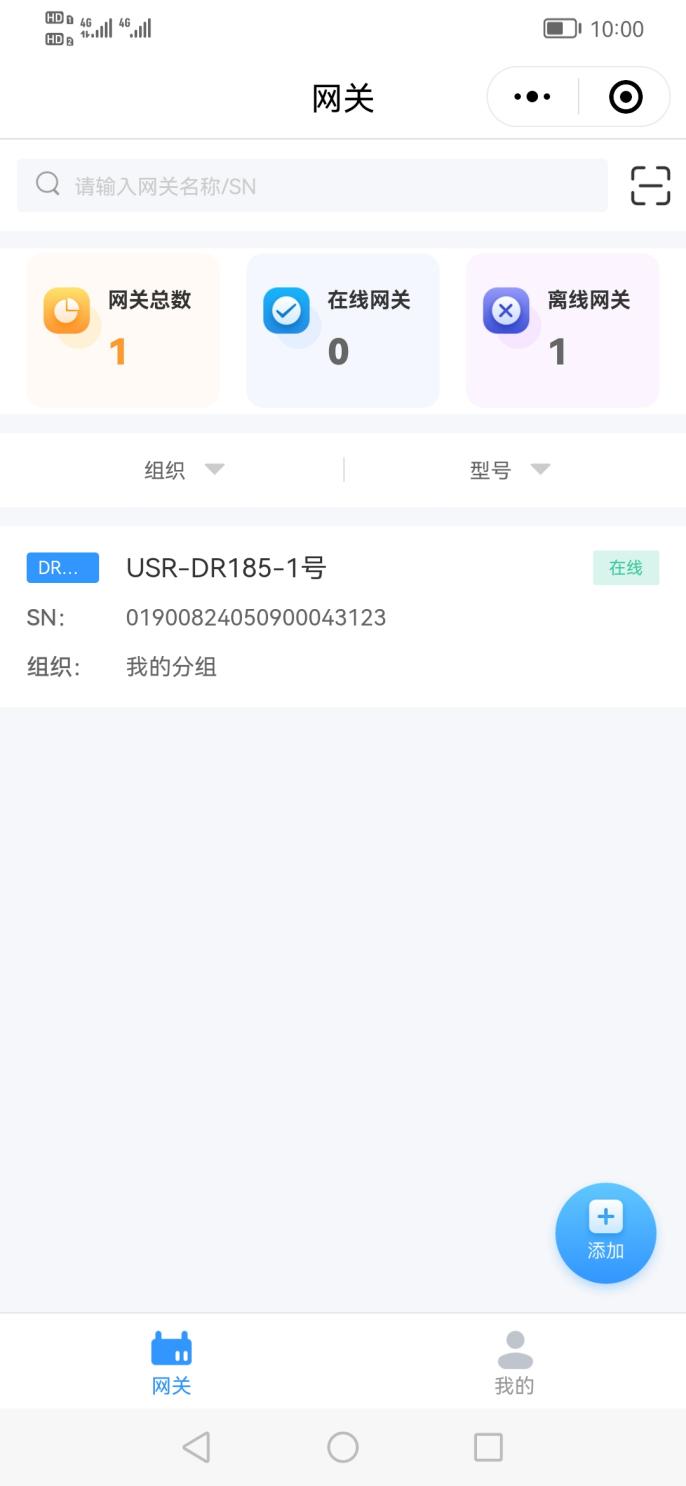

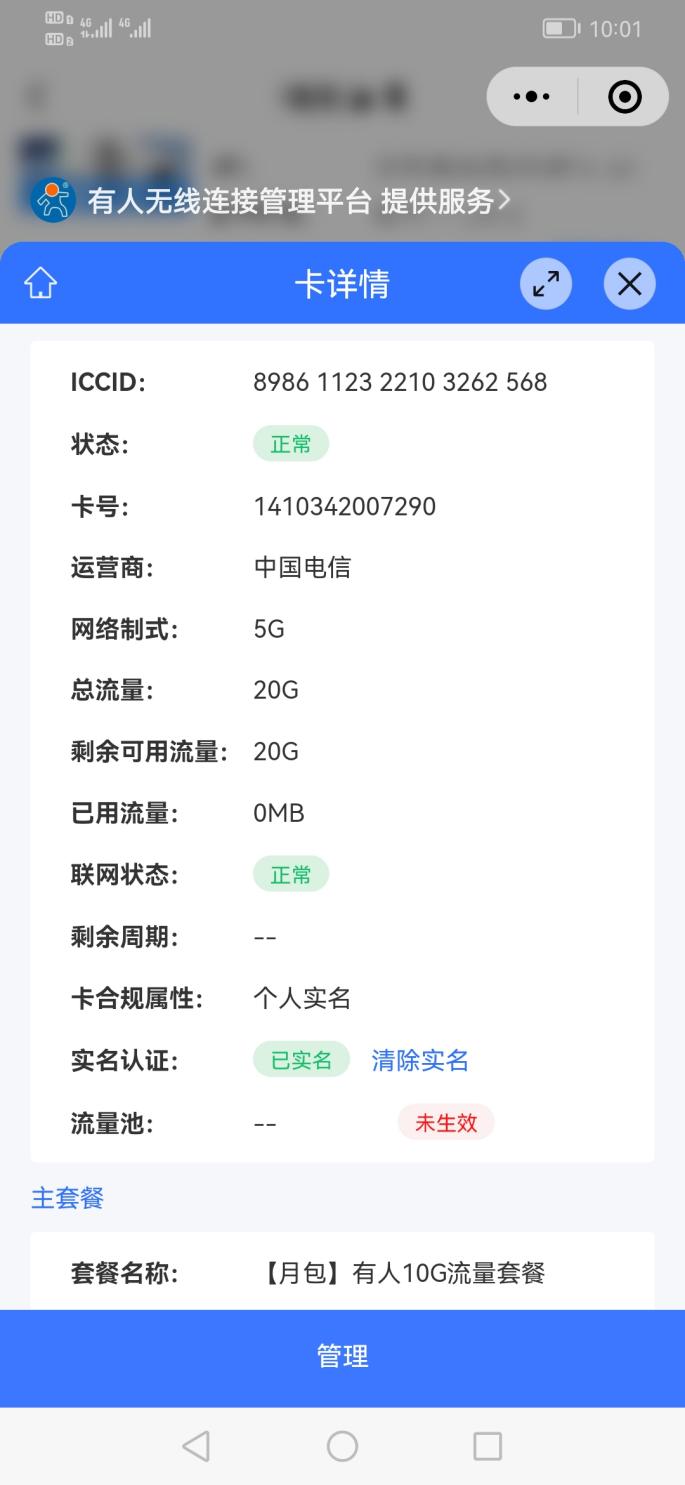

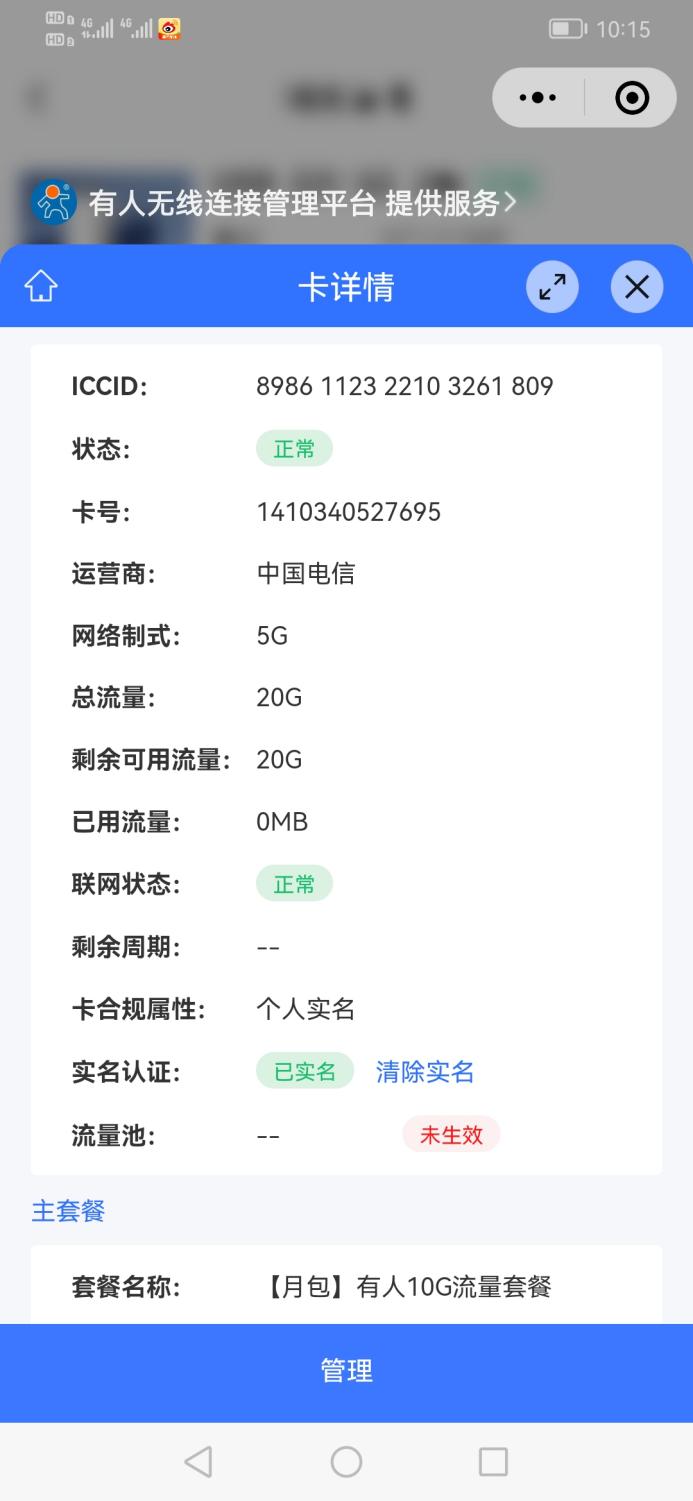

（3）實名認證后，第一臺USR-DR185在線，卡詳情顯示實名認證已實名。

點擊網關可以查看網關參數，點擊卡詳情可以查看SIM卡信息。

4、掃碼添加第二臺USR-DR185網關

（1）登陸微信小程序，點擊右下角的添加，跳出掃碼添加和手動輸入添加，選擇掃碼添加，掃碼USR-DR185正面的二維碼。

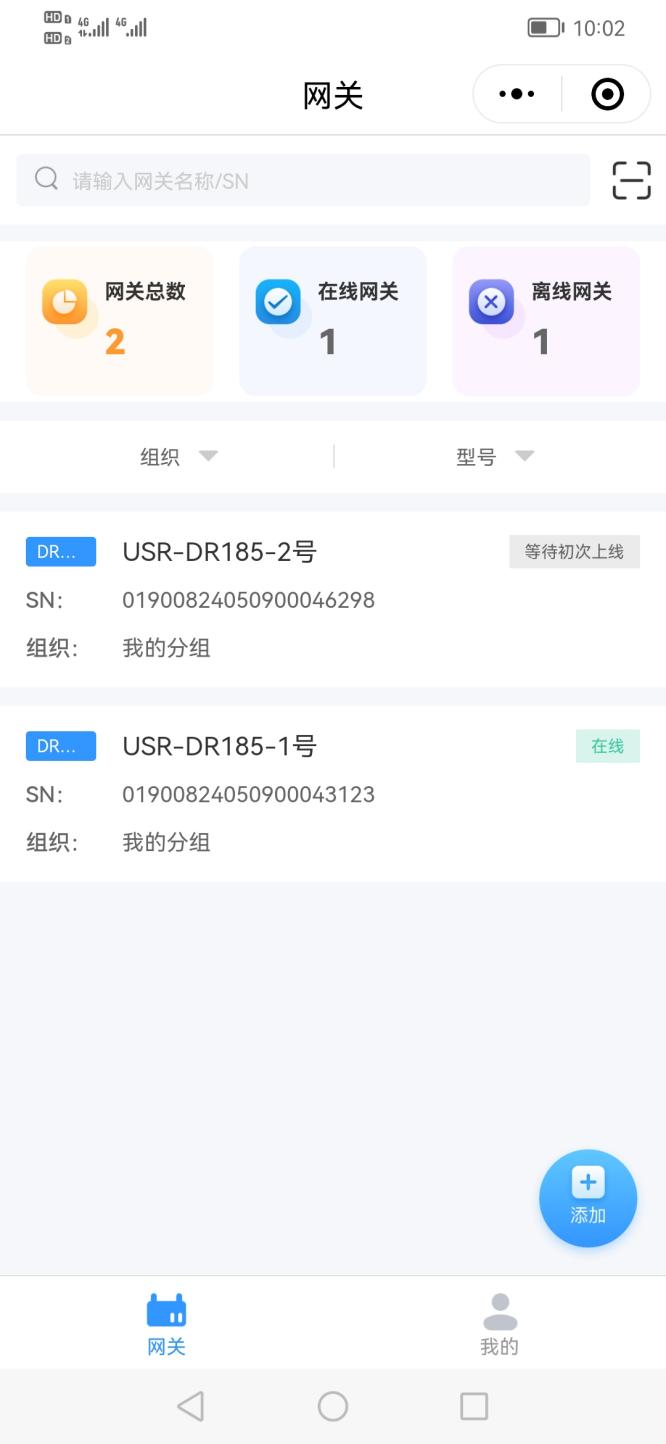

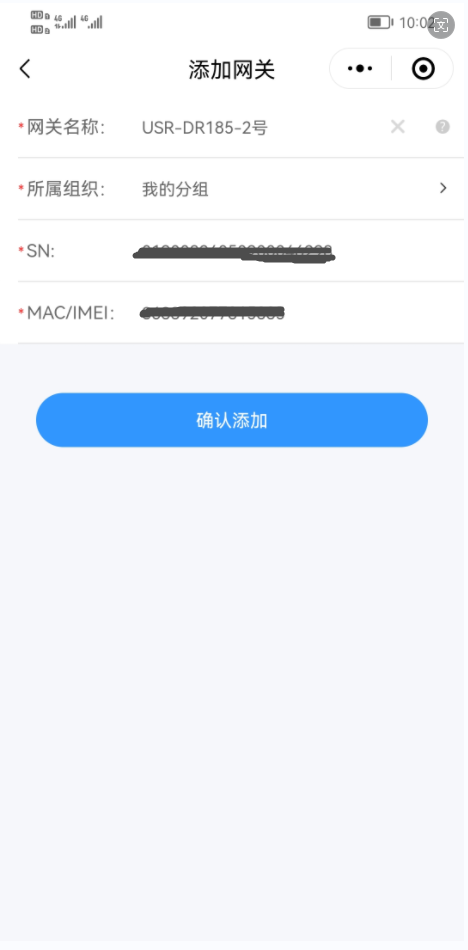

（2）添加網關，輸入網關名稱USR-DR185-2號，用于區分第一臺USR-DR185。所屬組織，選擇有人云對應的所屬組織，點擊確認添加。添加完，可以看到第二臺USR-DR185-2號，狀態是等待初次上線。

5、第二臺網關SIM卡實名認證

（1）微信小程序，點擊添加的第一臺USR-DR185網關，進入“網關詳情”界面，點擊最上面的“去實名”開始內置 SIM 卡實名操作。

（2）按照步驟輸入個人信息及上傳身份證件，完成實名認證。

信息驗證--上傳證件--錄入視頻--認證結果。

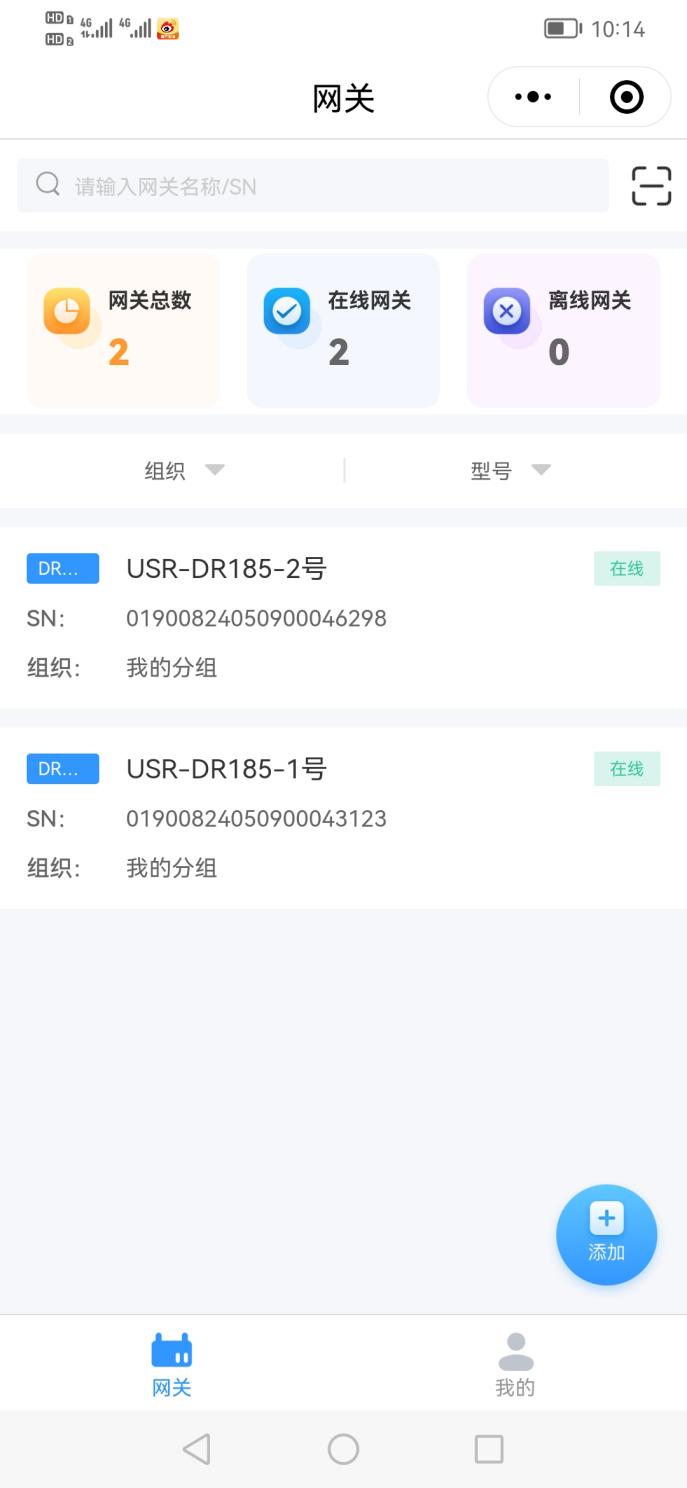

（3）實名認證后，第二臺USR-DR185在線，卡詳情顯示實名認證已實名。

點擊網關可以查看網關參數，點擊卡詳情可以查看SIM卡信息。

四、搭建對等網絡

1、創建對等網絡

（1）電腦瀏覽器輸入imbacareer.com.cn，點擊有人云，登陸有人云賬號。有人云地址：http://cloud.usr.cn/

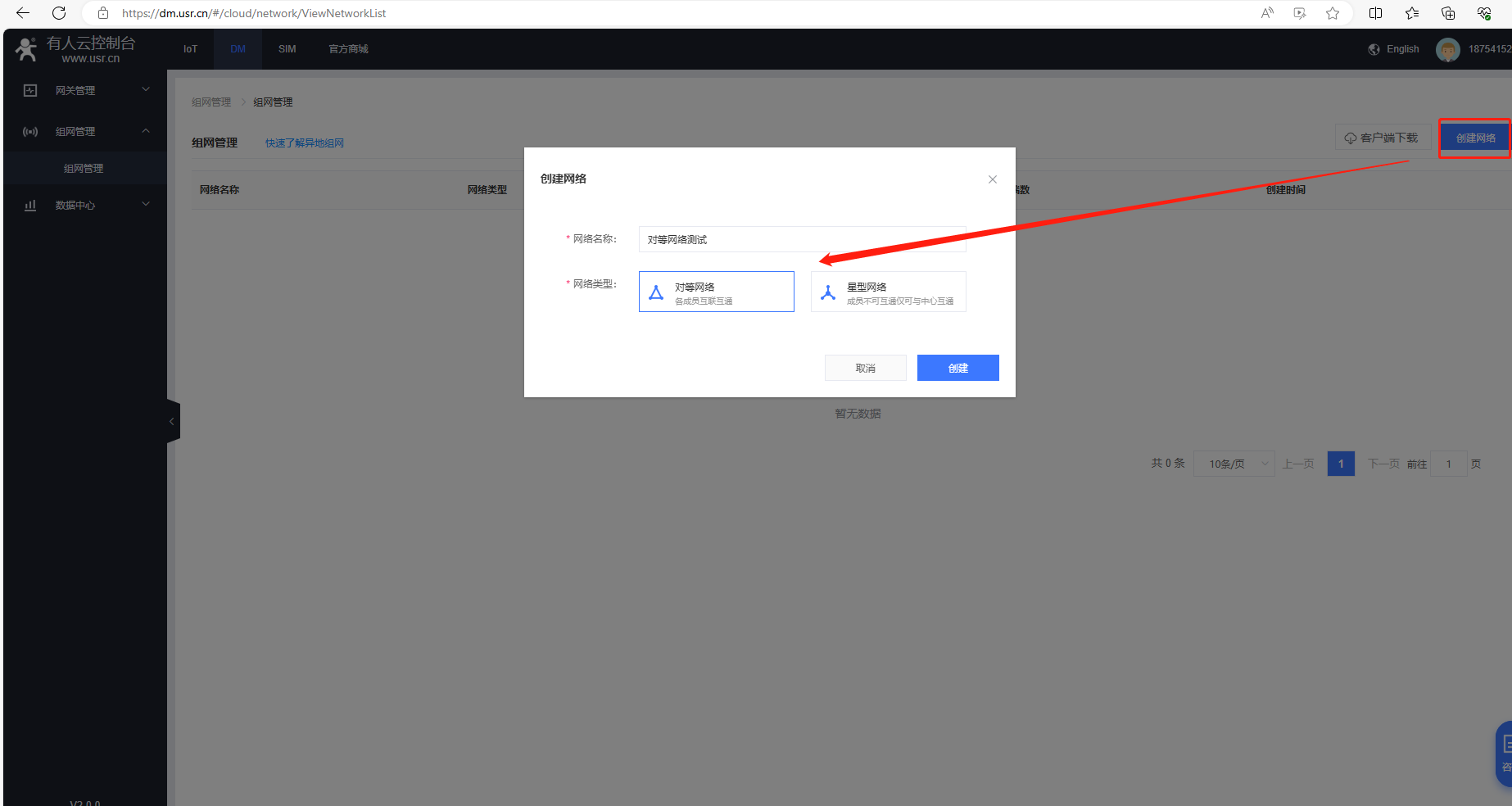

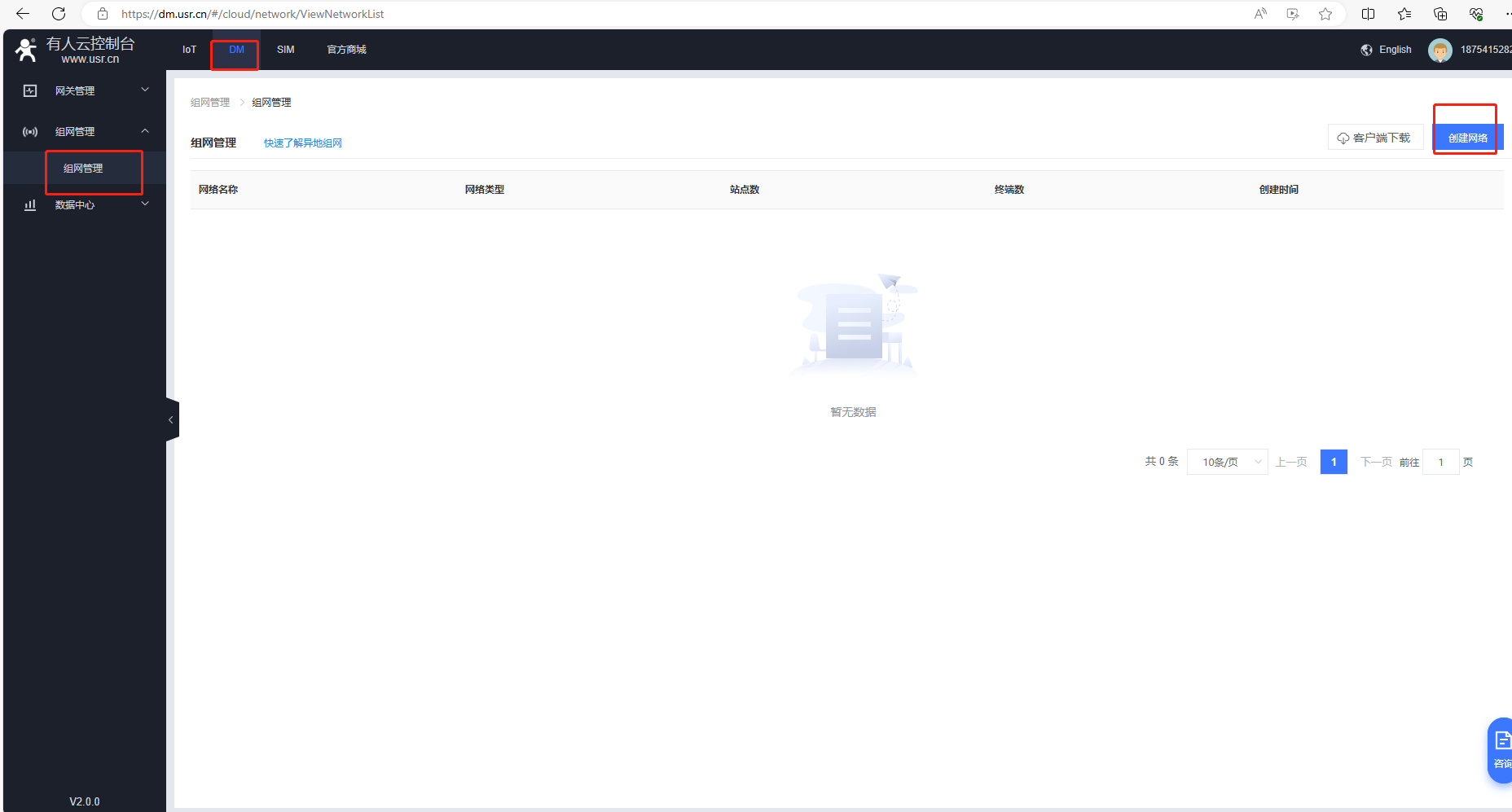

（2）找到DM平臺，點擊組網管理，點擊創建網絡。

輸入網絡名稱，這里填的是對等網絡測試。

網絡類型選擇對等網絡，點擊創建。

2、添加站點，依次添加2臺USR-DR185

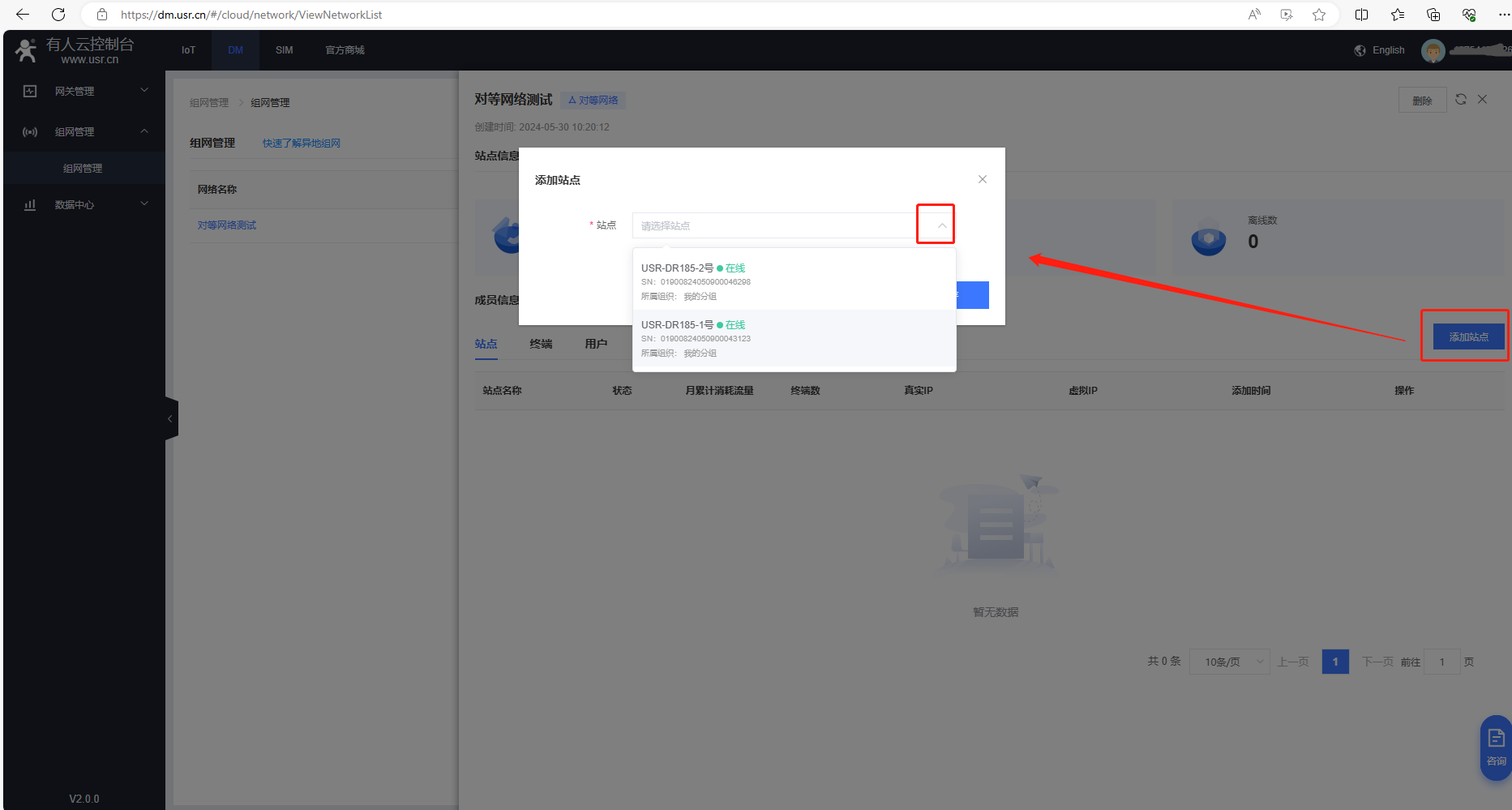

（1）點擊對等網絡測試這個名稱，點擊添加站點。

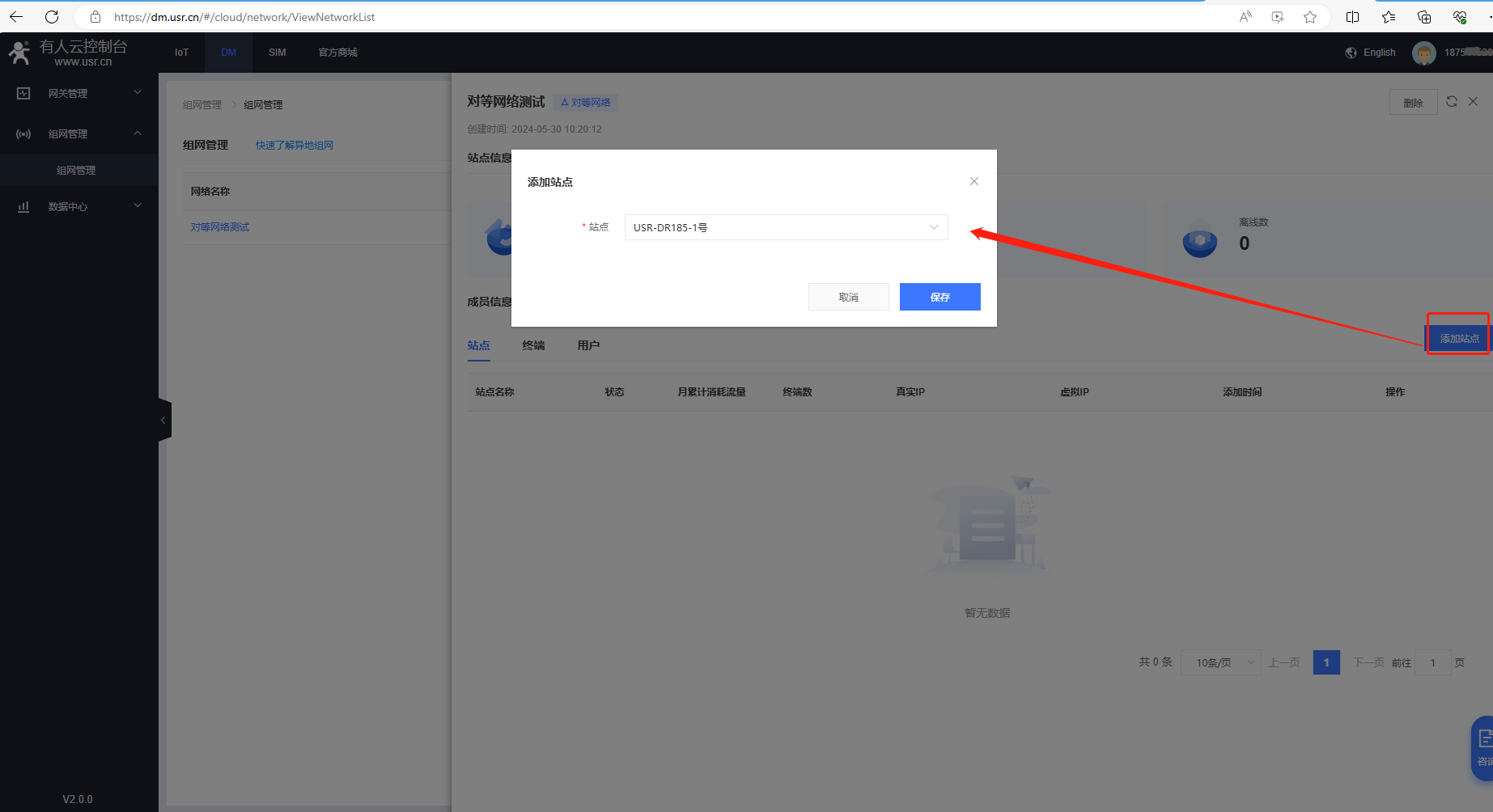

（2）選擇USR-DR185-1號，點擊保存。

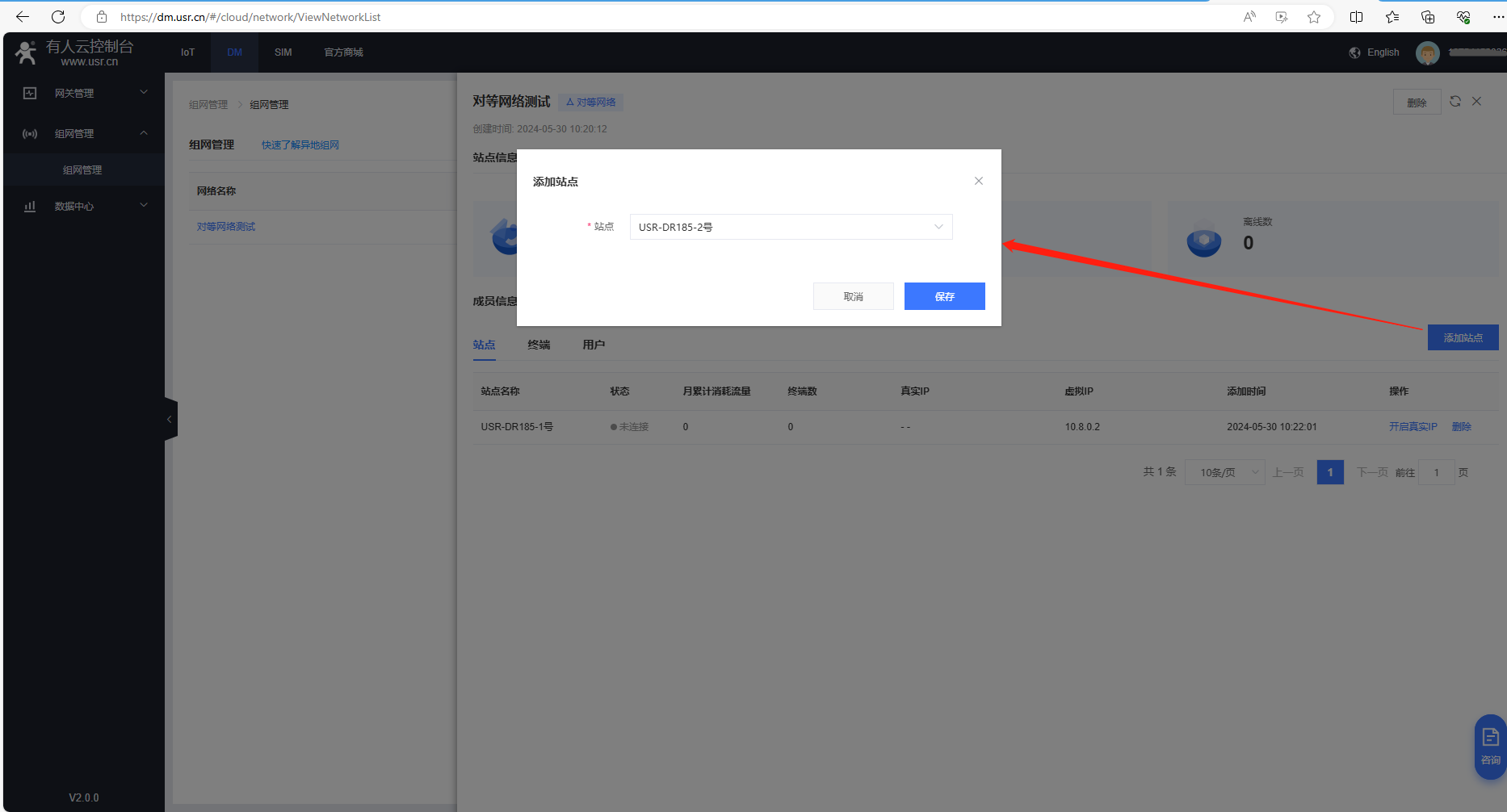

（3）返回對等網絡測試頁面，再點擊添加站點。

（4）選擇USR-DR185-2號，點擊保存。

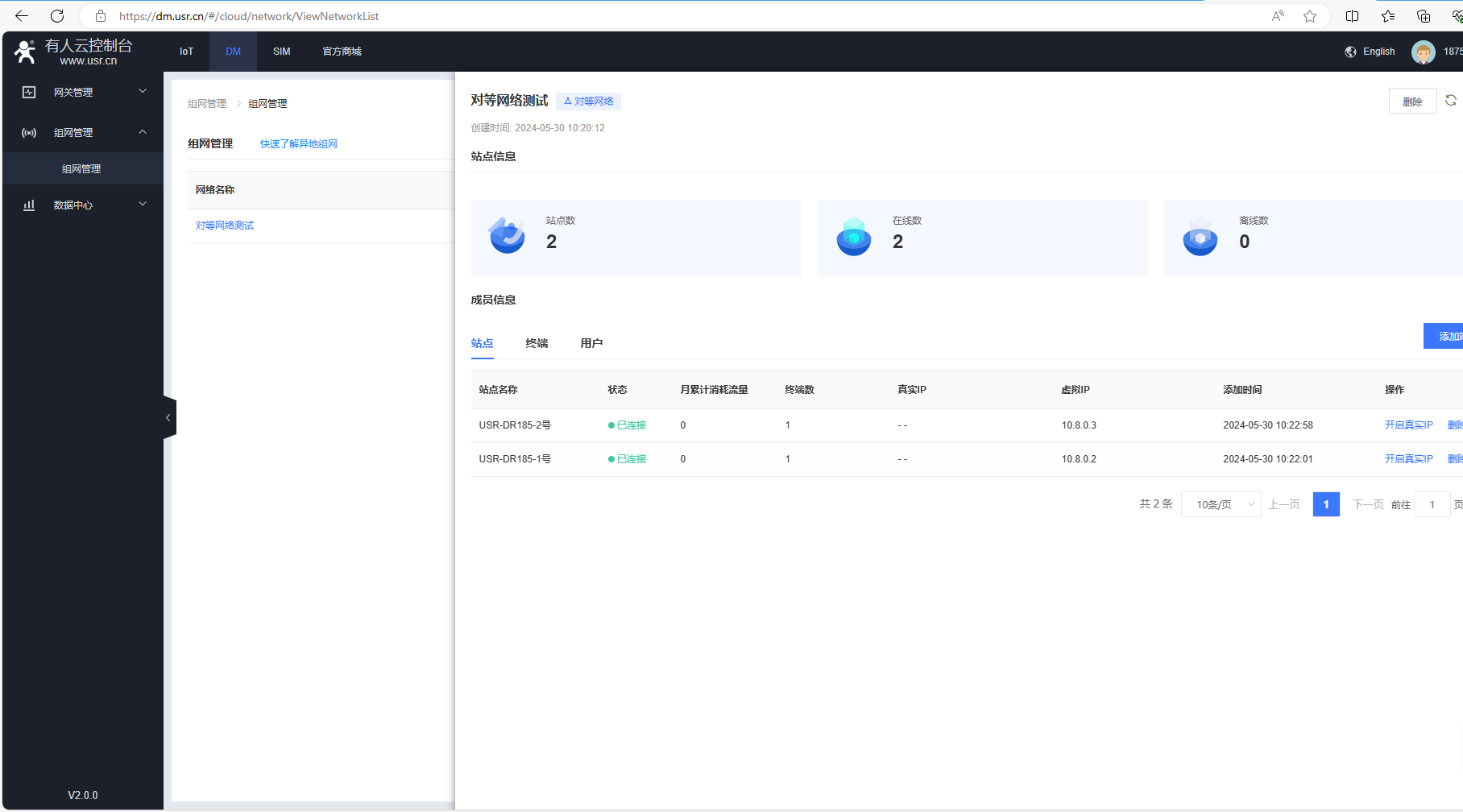

（5）2個站點狀態是已連接。

3、添加終端，依次添加2臺USR-DR185網口所接的網口設備

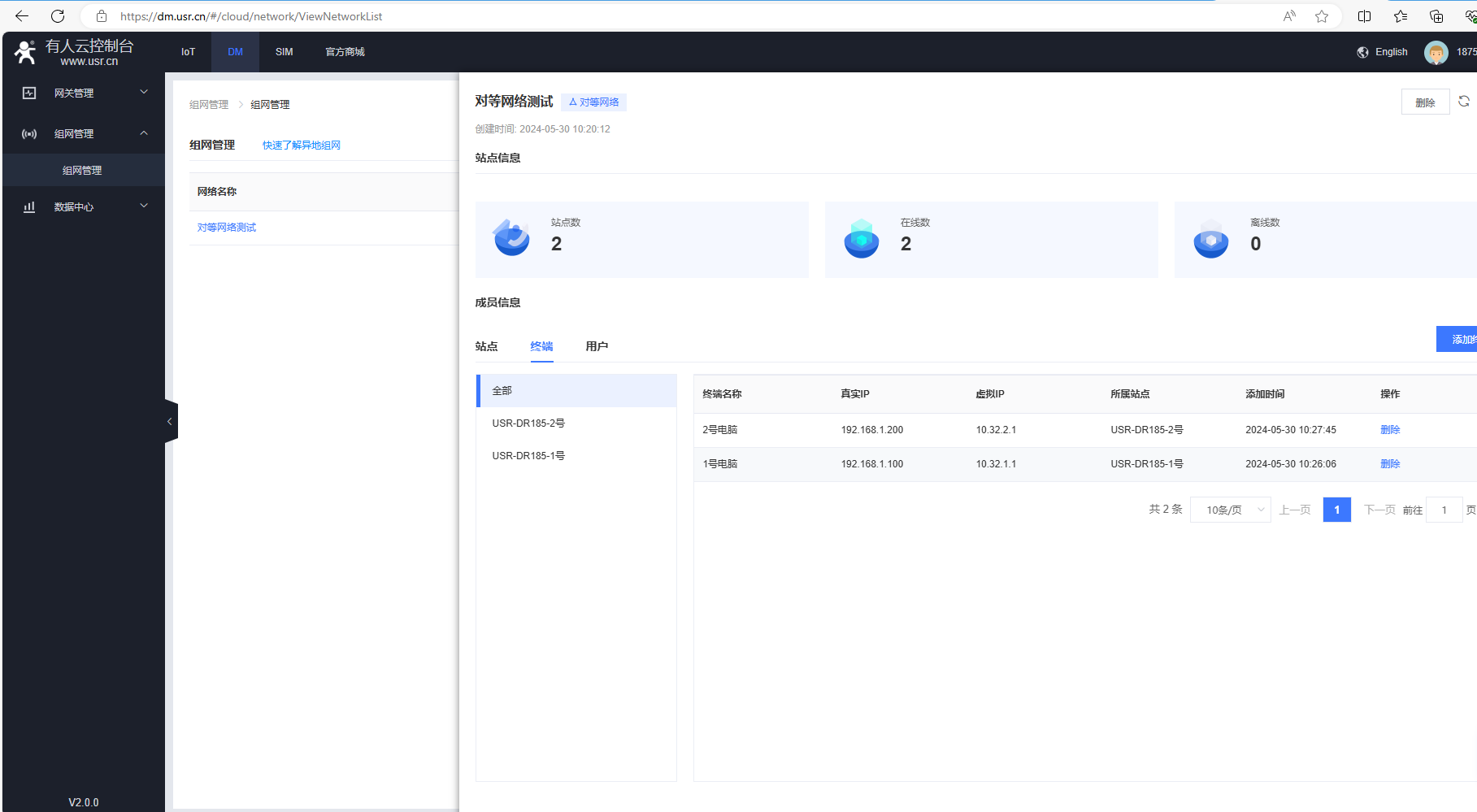

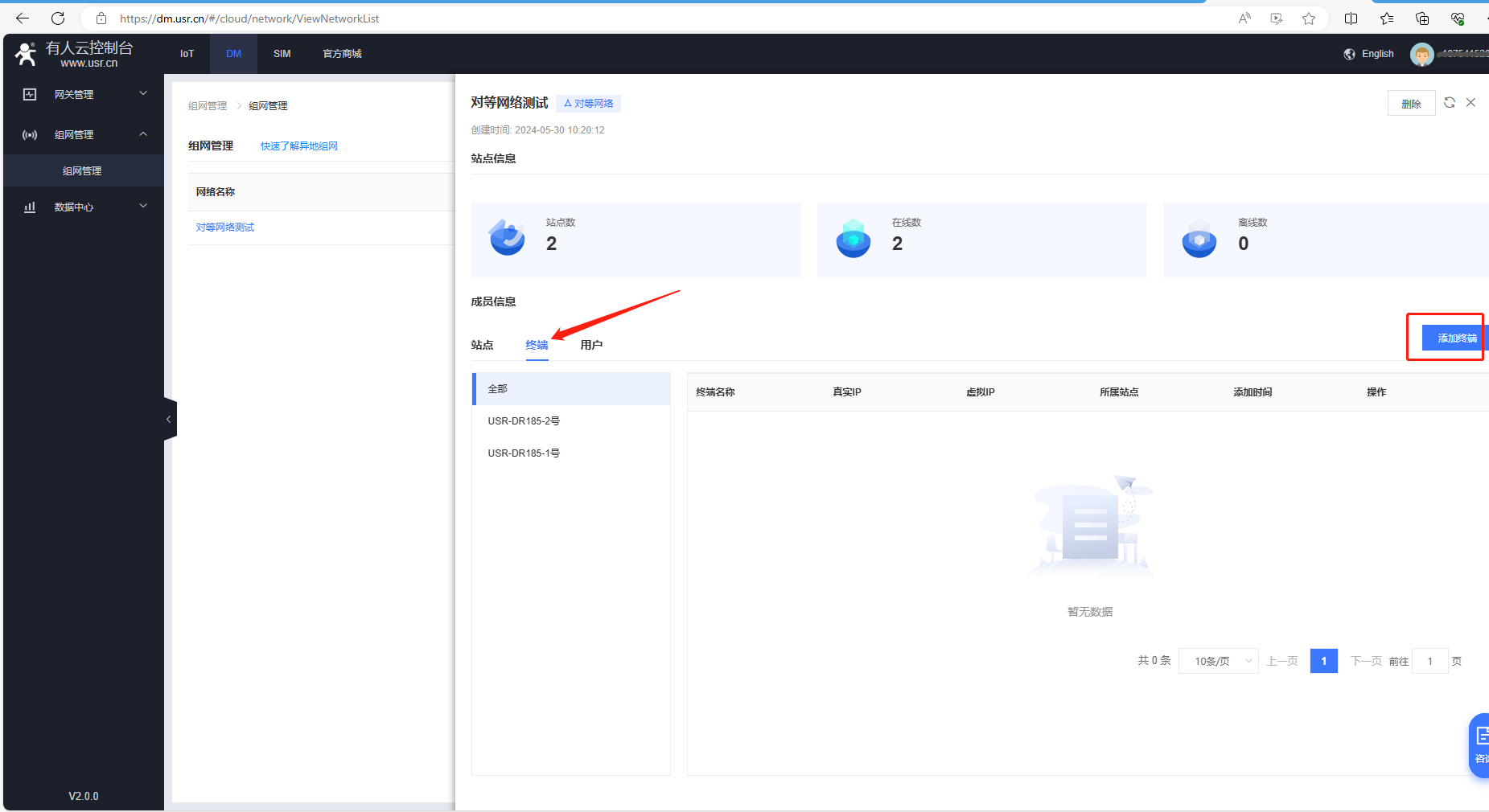

（1）對等網絡測試頁面，點擊終端，點擊添加終端。

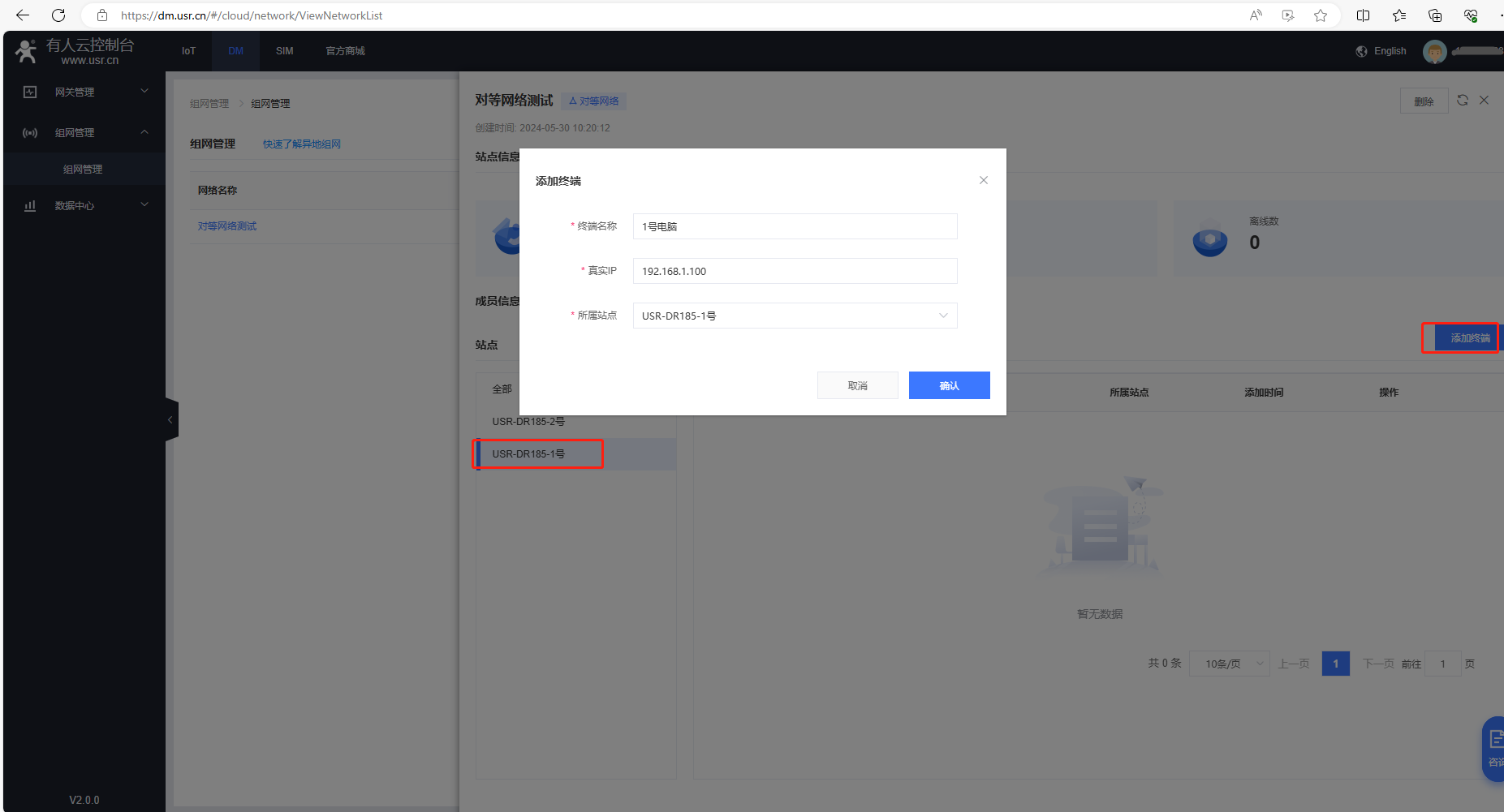

（2）添加終端，終端名稱填1號電腦，真實IP填192.168.1.100，所屬站點是USR-DR185-1號，點擊確認。

添加完，終端真實IP：192.168.1.100，虛擬IP：10.32.1.1

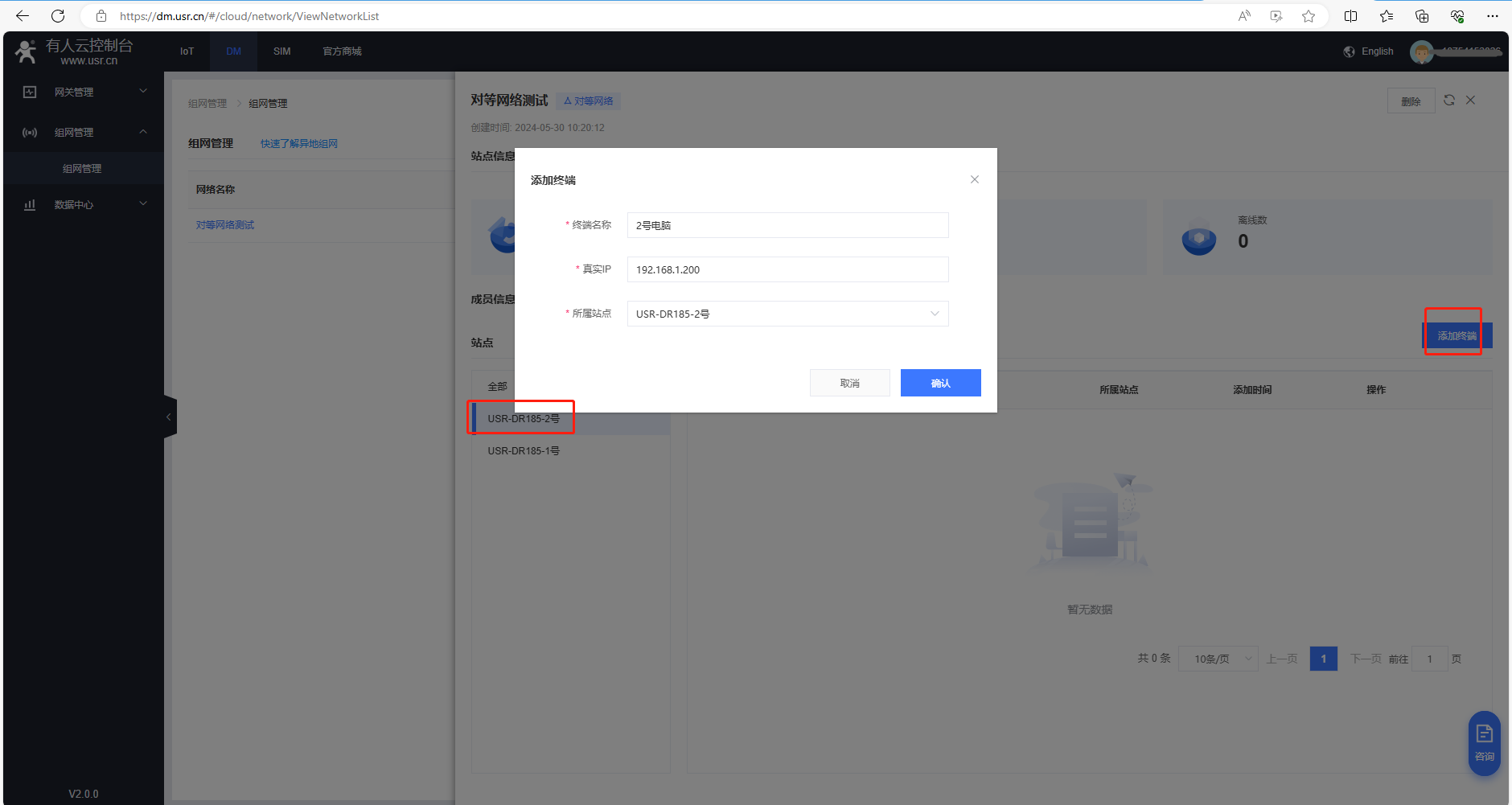

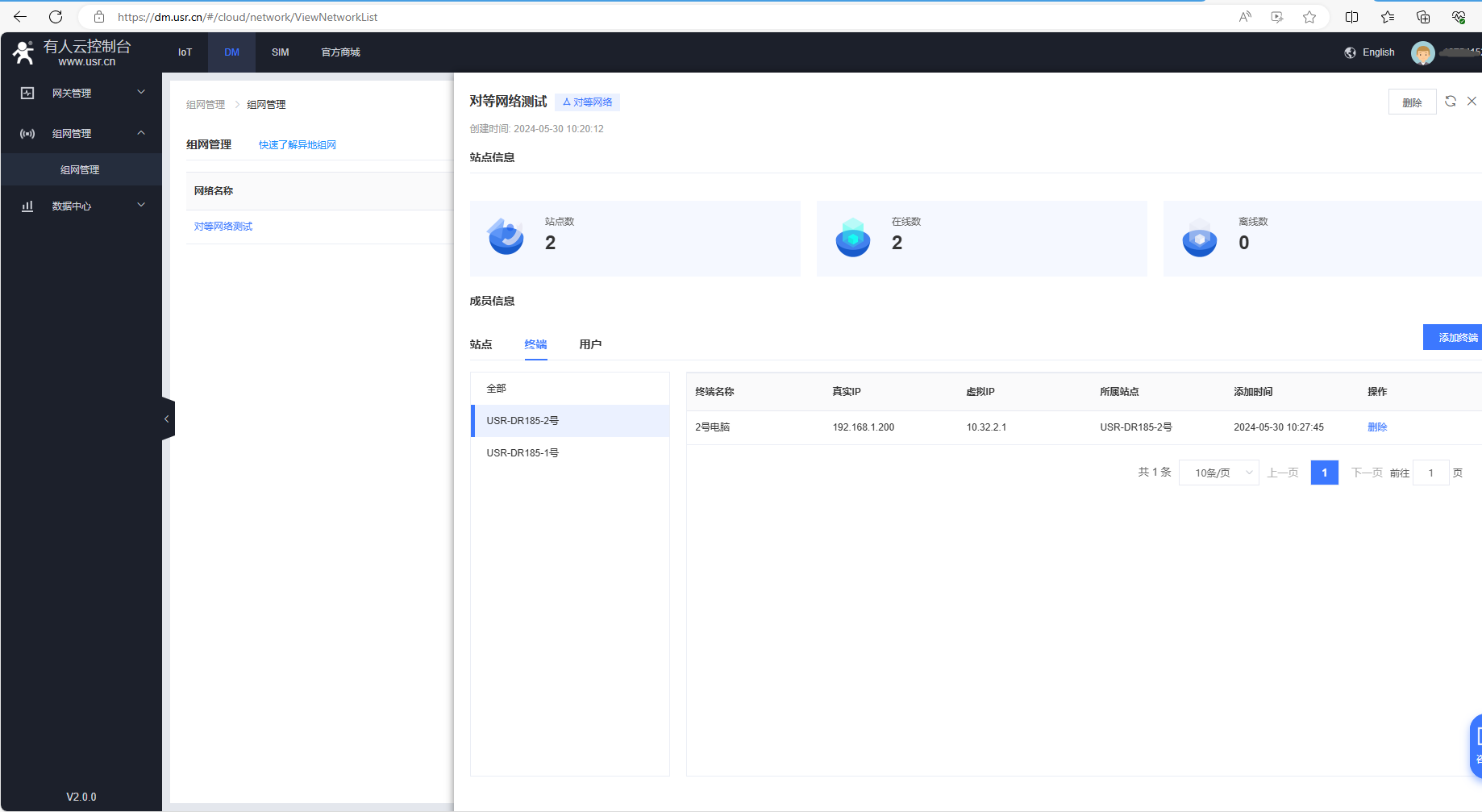

（3）再添加終端，終端名稱填2號電腦，真實IP填192.168.1.200，所屬站點是USR-DR185-2號，點擊確認。

添加完，終端真實IP：192.168.1.200，虛擬IP：10.32.2.1

五、驗證對等網絡

1、終端-終端訪問驗證

第1臺USR-DR185的網口通過接口配件網線接1號電腦，第2臺USR-DR185的網口通過接口配件網線接2號電腦。

第1臺USR-DR185下的1號電腦PC1，訪問第2臺USR-DR185下的2號電腦PC2。

（1）2臺電腦的IP設置。

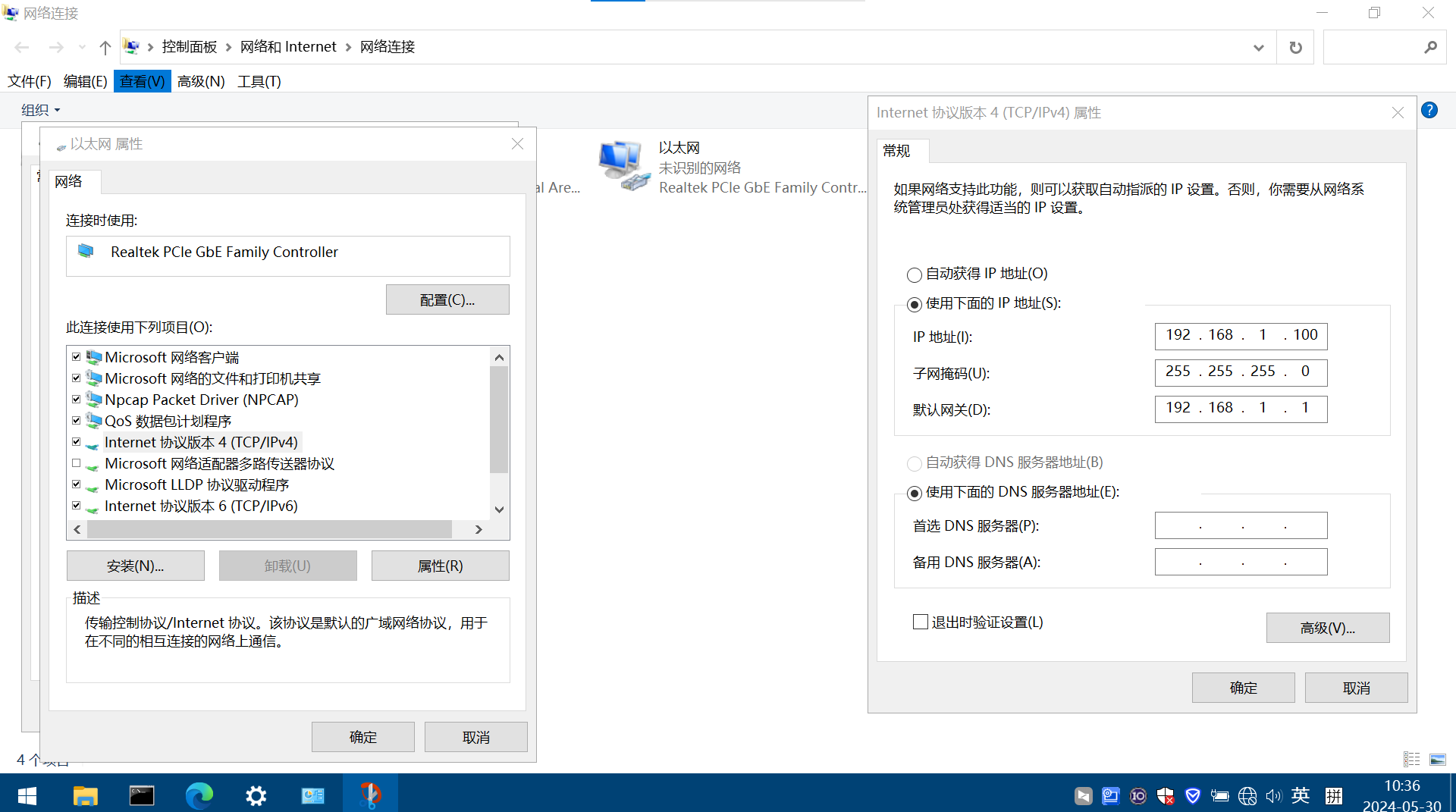

1號電腦PC1設置靜態IP，192.168.1.100，子網掩碼255.255.255.0，網關192.168.1.1

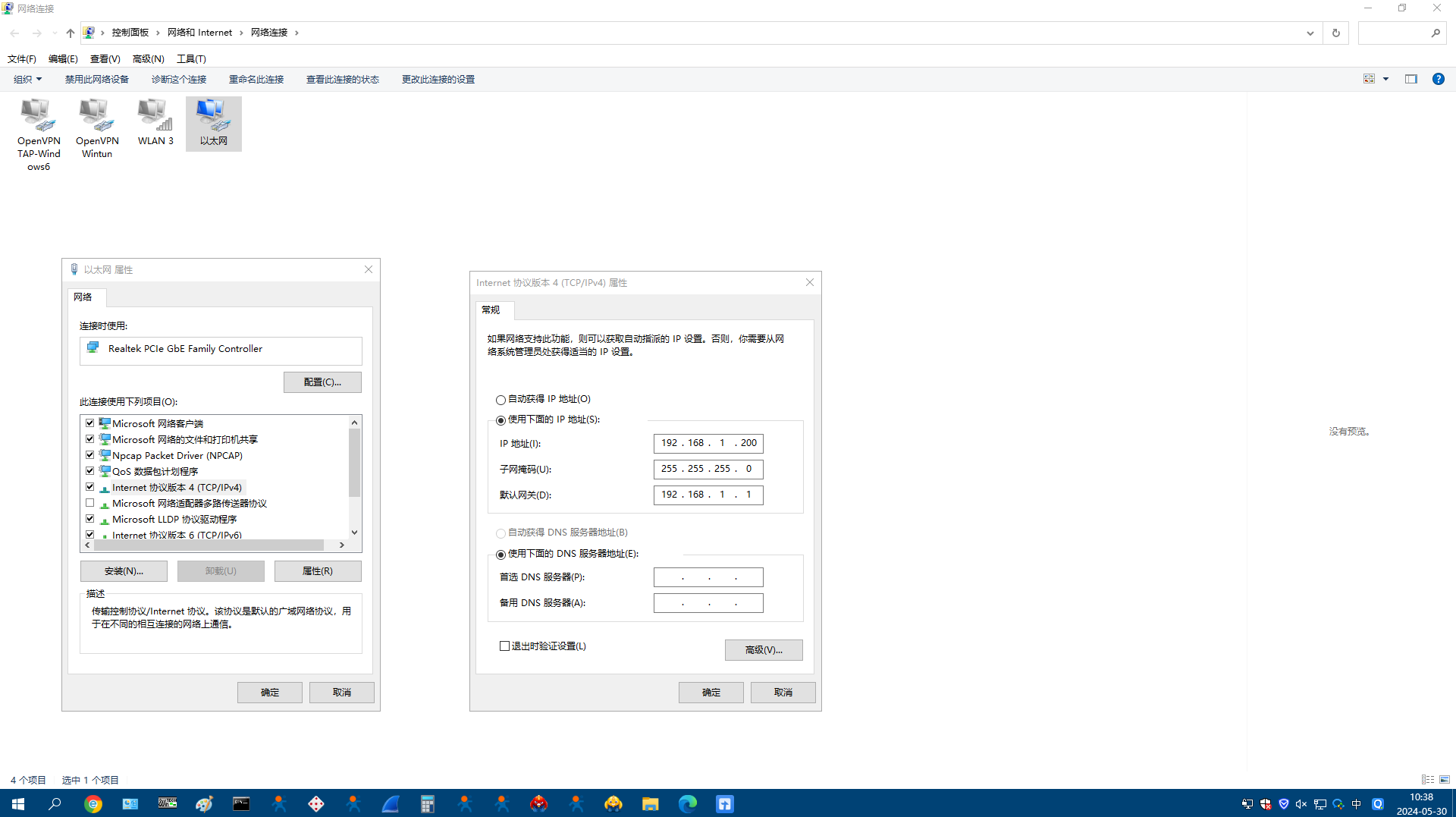

2號電腦PC2設置靜態IP，192.168.1.200，子網掩碼255.255.255.0，網關192.168.1.1

（2）2個站點，對應的虛擬IP

站點USR-DR185-1號，虛擬IP：10.8.0.2

站點USR-DR185-2號，虛擬IP：10.8.0.3

（3）2個終端，對應的虛擬IP

終端1號電腦，虛擬IP：10.32.1.1

終端2號電腦，虛擬IP：10.32.2.1

（4）PING測試

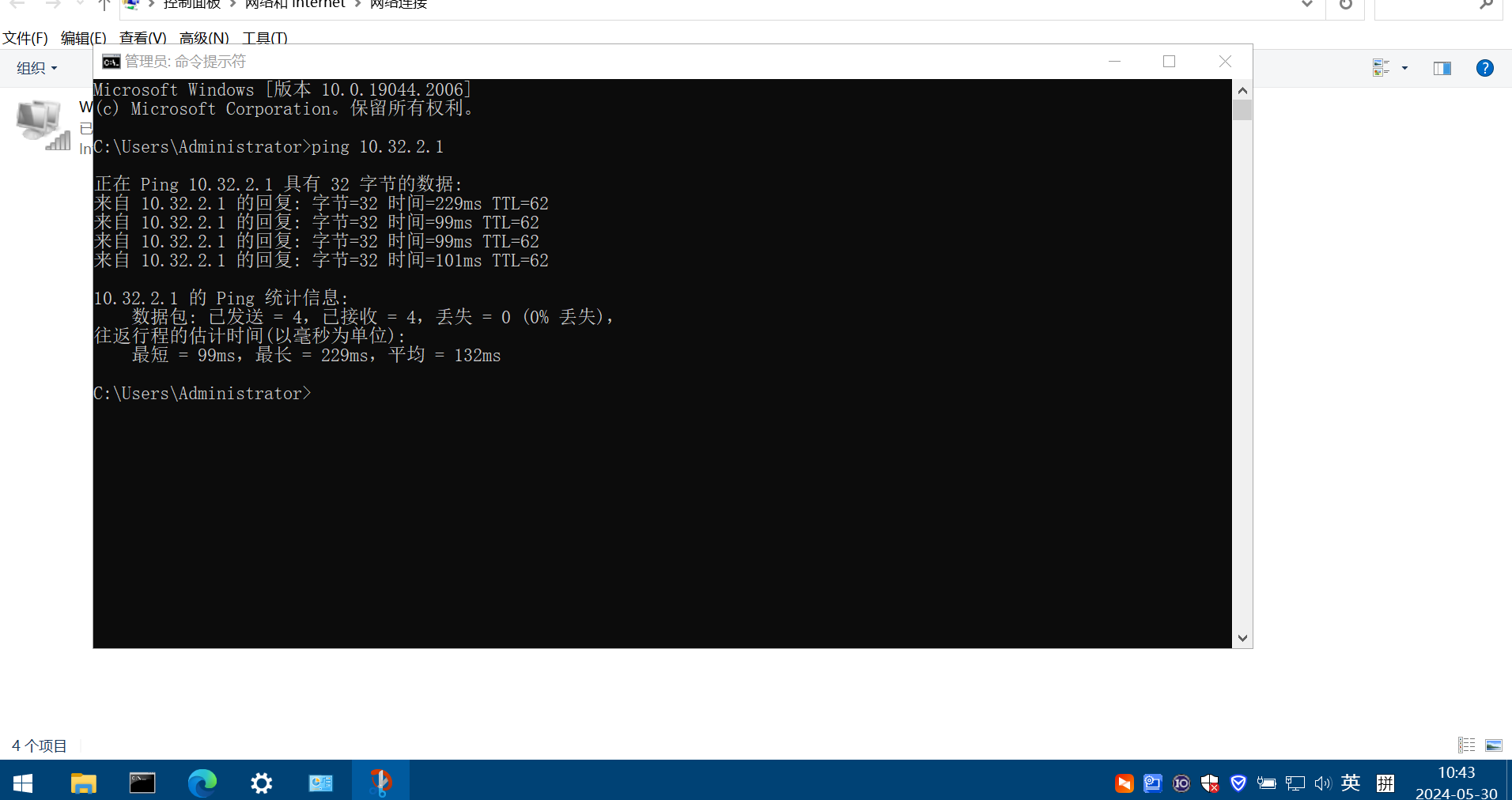

站點USR-DR185-1號，下面接的終端1號電腦，可以PING通站點USR-DR185-2號下終端的虛擬IP：10.32.2.1。

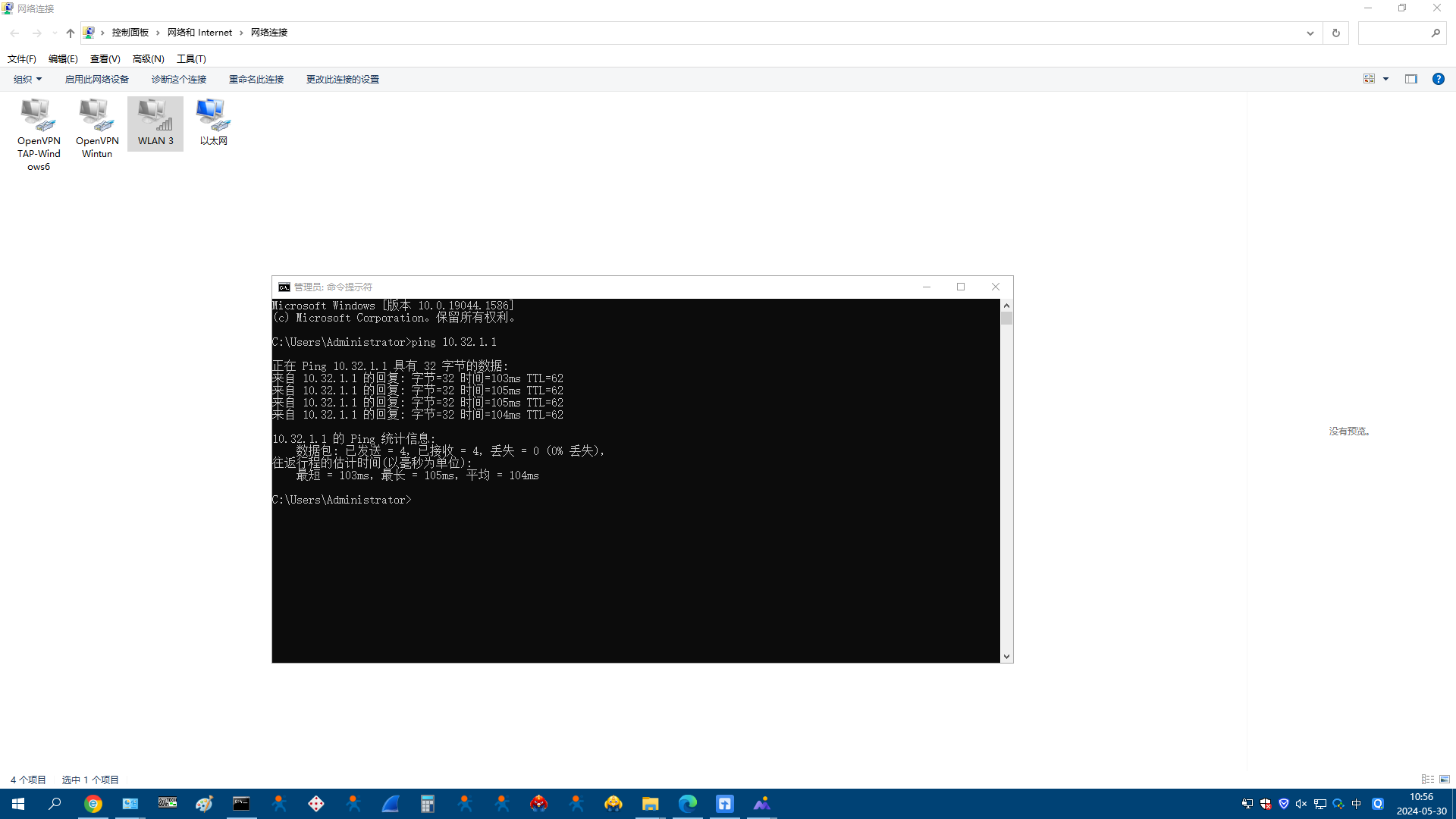

站點USR-DR185-2號，下面接的終端2號電腦，可以PING通站點USR-DR185-1號下終端的虛擬IP：10.32.1.1。

（5）網口設備替換終端1號電腦測試

備注：以上終端，都可以拿實際網口設備，替換終端電腦，去通過2臺USR-DR185的異地組網功能，實現相互訪問。

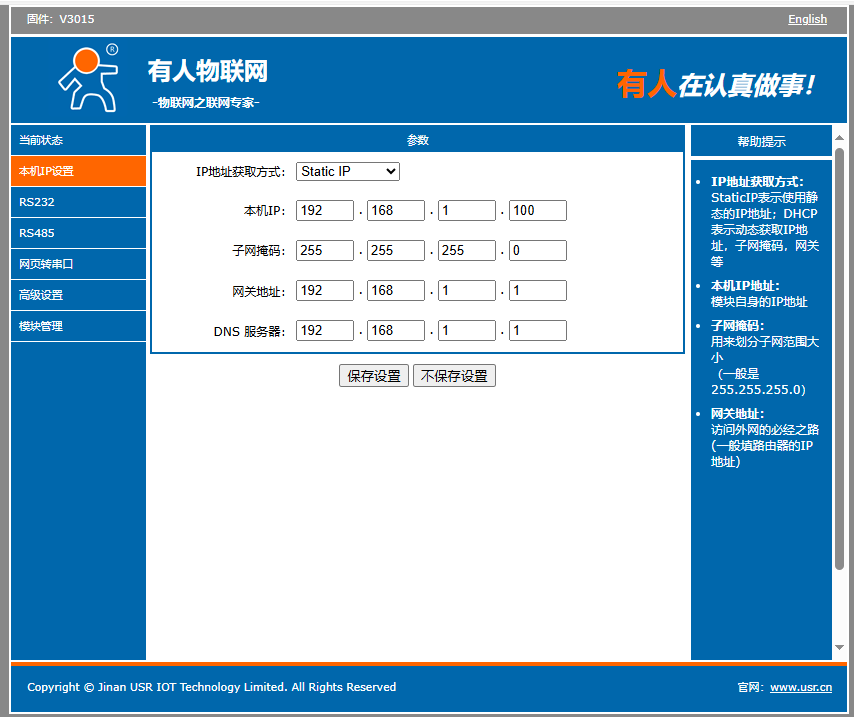

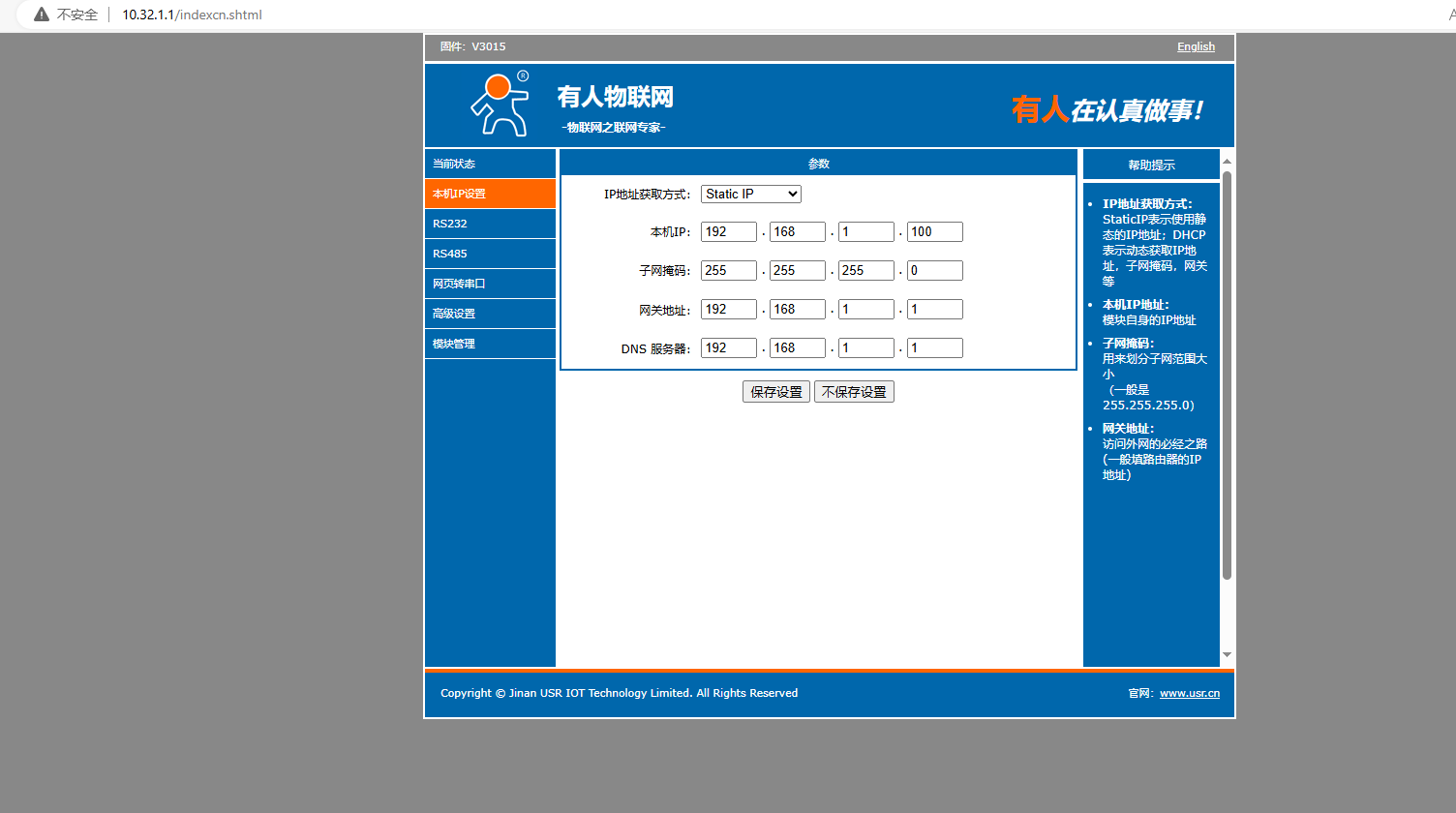

舉例：用有人公司的串口服務器，USR-TCP232-410S，提前設置靜態IP，192.168.1.100，子網掩碼255.255.255.0，網關192.168.1.1

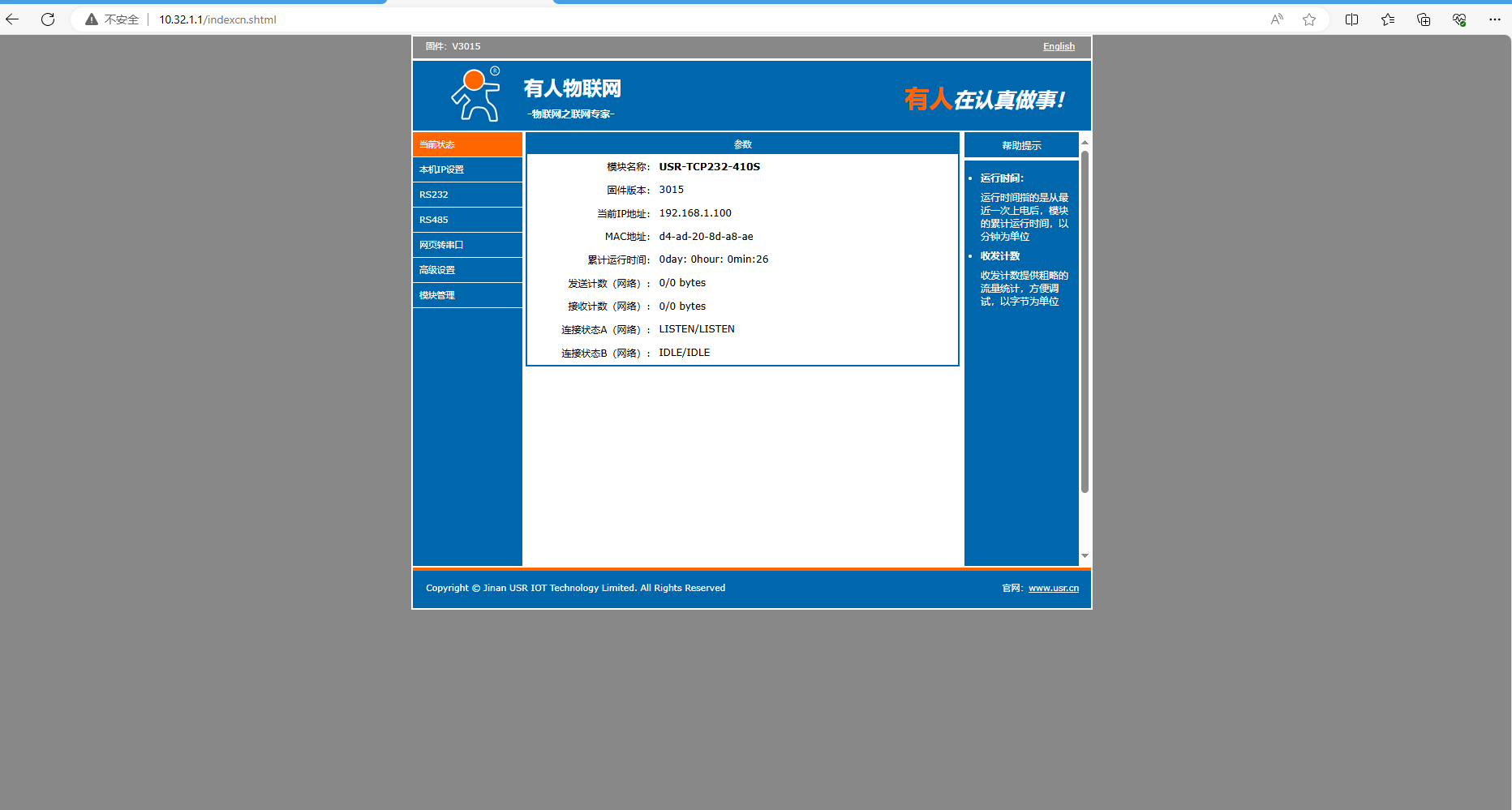

站點USR-DR185-2號，下面接的終端2號電腦，瀏覽器輸入1號終端對應的虛擬IP 10.32.1.1，可以訪問USR-TCP232-410S的內置網頁。

編寫人：金志方 編寫日期：2024-06-03

審核人：金志方 審核日期：2024-06-03

訂正版本：V1.0 訂正內容：初稿
