一、資料下載

WH-GM5資料包下載鏈接：http://imbacareer.com.cn/Download/1283.html

CAT-1系列產品選型手冊下載鏈接：http://imbacareer.com.cn/Download/1285.html

CAT-1系列設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/939.html

WH-GM5-EVK原理圖官網下載鏈接：http://imbacareer.com.cn/Download/948.html

虛擬串口軟件V3.7.2.529官網下載鏈接：http://imbacareer.com.cn/Download/31.html

虛擬串口軟件V5.0.1官網下載連接：http://imbacareer.com.cn/Download/924.html

網絡 串口二合一調試助手軟件下載鏈接：http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

WH-GM5 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

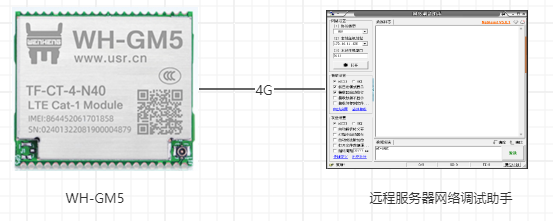

2、硬件連接

WH-GM5的485串口接USB-RS485串口線到電腦USB口，然后產品接12V電源適配器上電。本例使用WH-GM5TFG-CT子型號產品，此子型號帶有內置卡，不帶-CT后綴的WH-GM5僅支持外置卡，其他功能完全一致。

向網絡端發送心跳包主要目的是為了與服務器保持連接，和讓長時間空閑（很長時間內不會向服務器發送數據）的模塊檢測連接狀態是否有效。當連接異常時，模塊會檢測到無法正常發送心跳包數據到服務器端，發送失敗次數大于 3 次時，模塊認為連接異常，將嘗試重新接入服務器。

電腦打開設置軟件。

附圖：

三、產品參數設置

1、遠程服務器參數設置

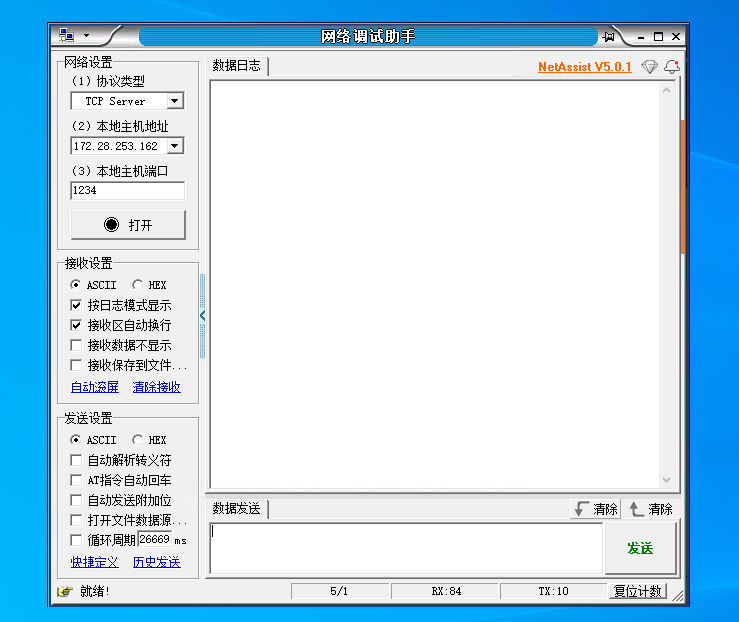

登錄有人的遠程桌面，打開一個網路調試助手，工作模式設置為TCP SERVER 端口號設置為1234，點擊監聽。

注：本例使用有人遠程桌面模擬TCP服務器，遠程桌面不對用戶開放，用戶需要準備自己的TCP 服務器

2、WH-GM5參數設置

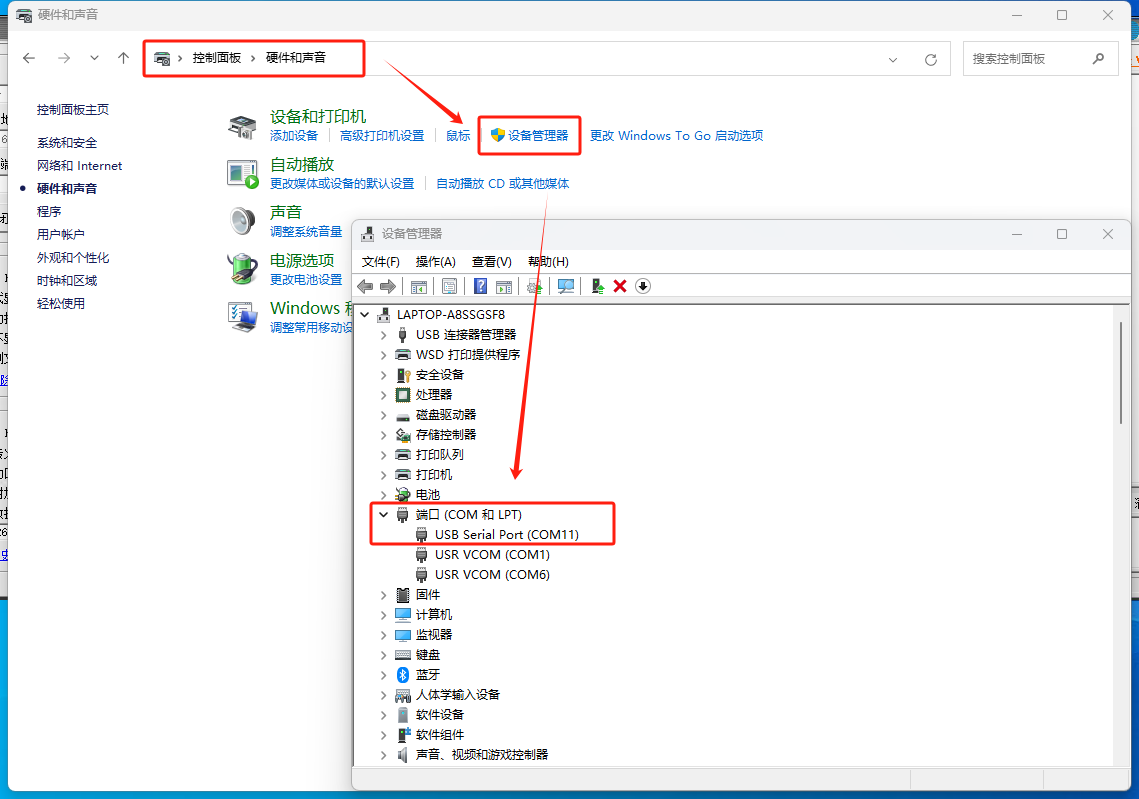

電腦打開控制面板---硬件和聲音---設備管理器---COM和LPT,確認COM口為COM11。

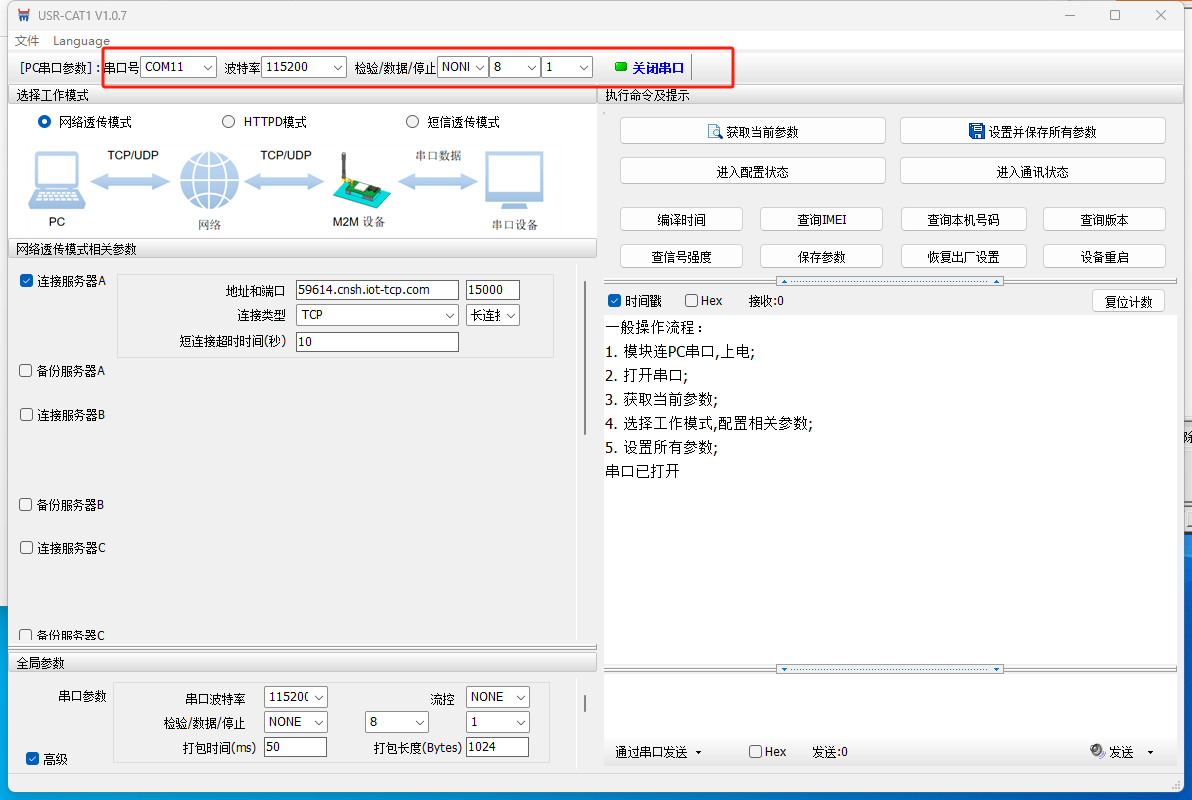

打開CAT-1設置軟件，COM11，波特率115200 NONE 8 1 ,點擊打開串口。

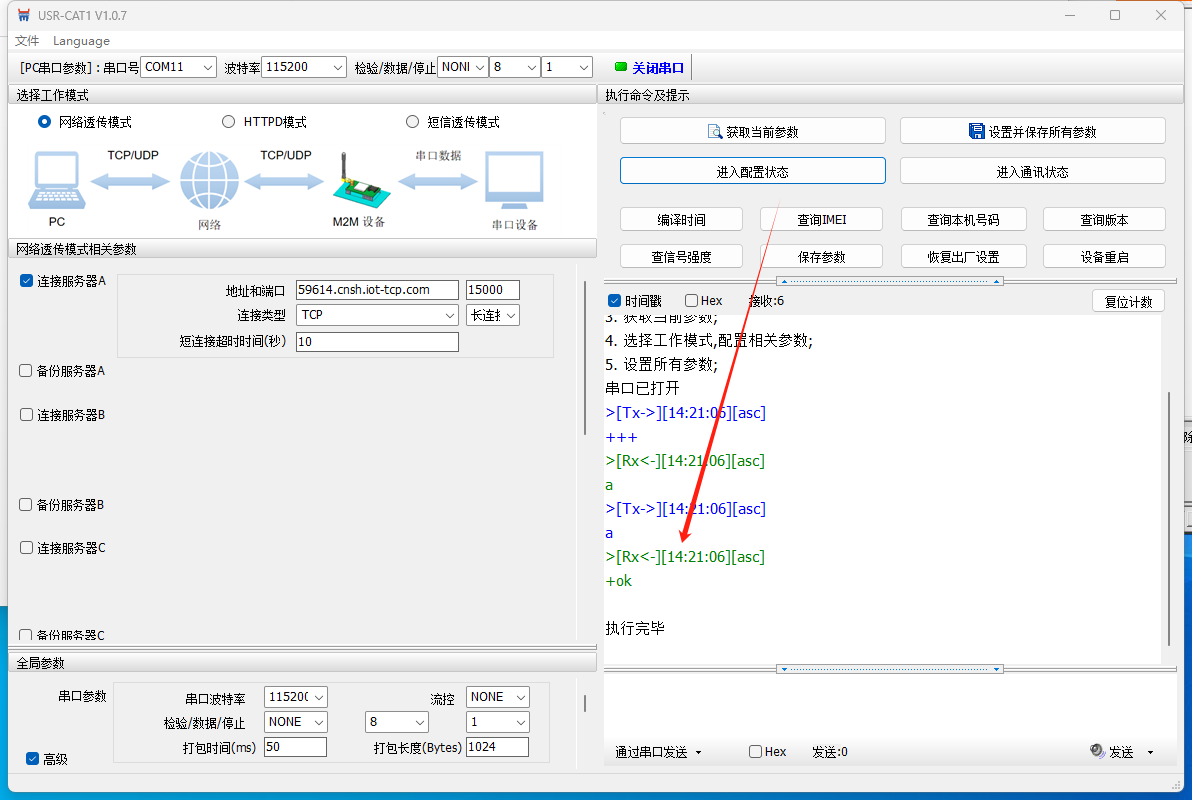

進入配置狀態

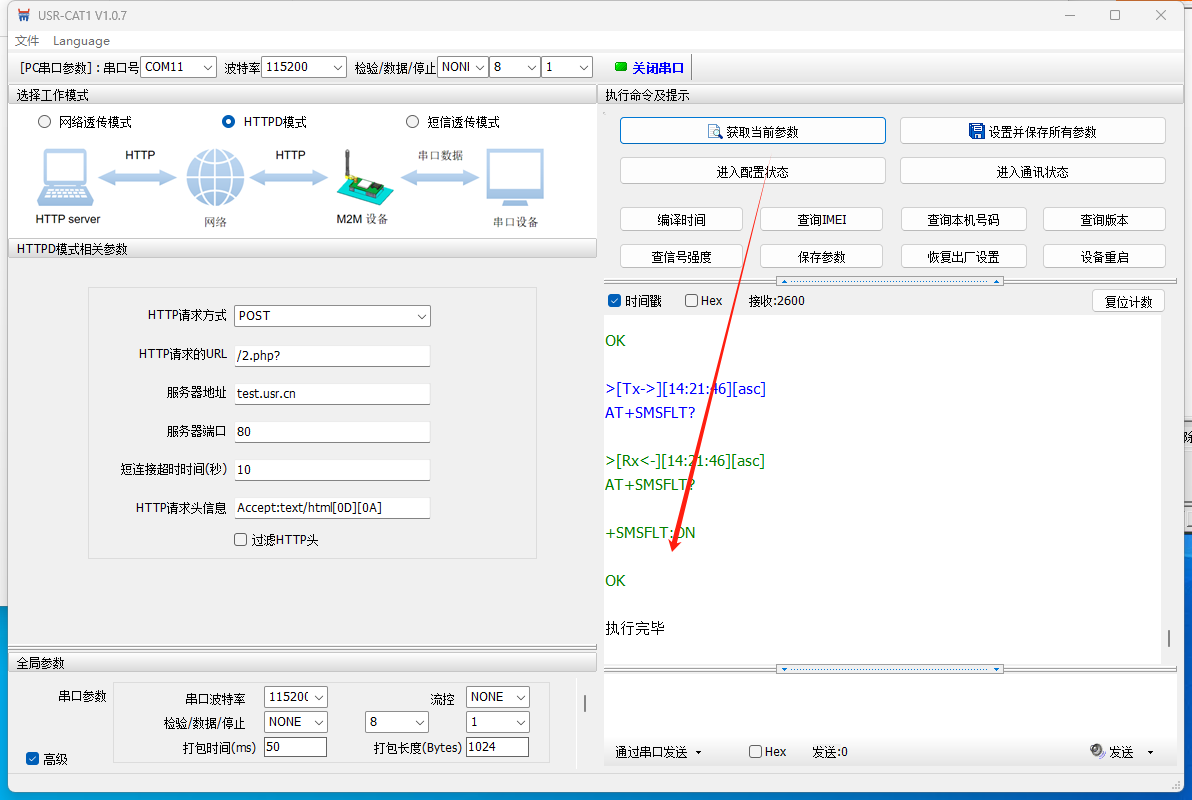

獲取當前參數

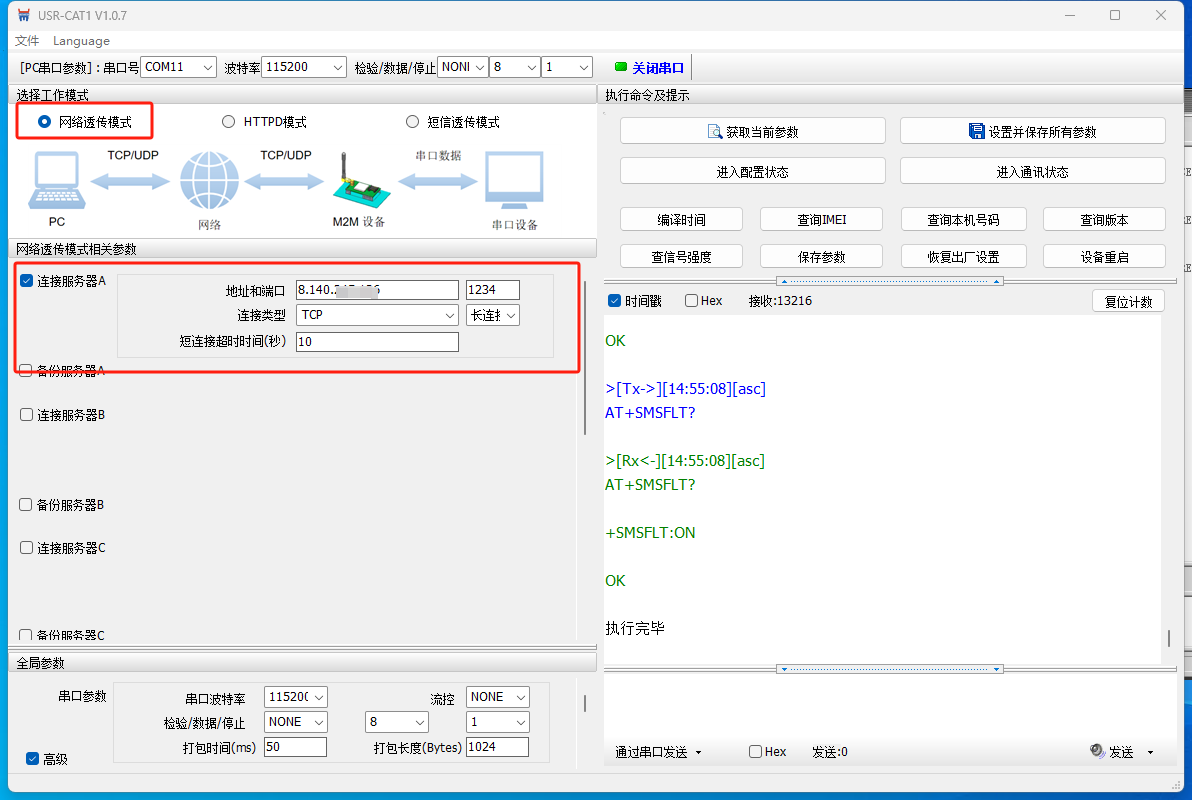

將遠程服務器的地址和端口號填入設備。

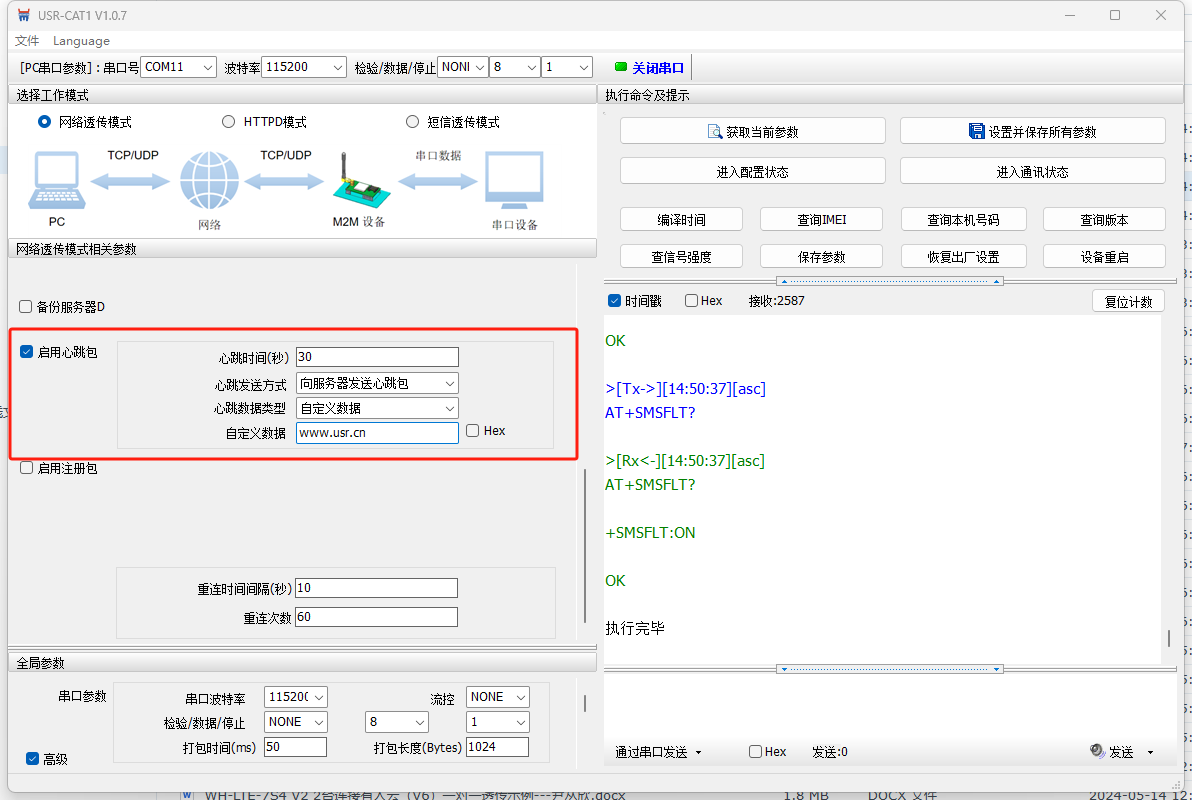

開啟心跳包，心跳時間默認30S支持更改，選擇向服務器發送心跳包，心跳包類型選擇自定義，填入注冊包信息imbacareer.com.cn。

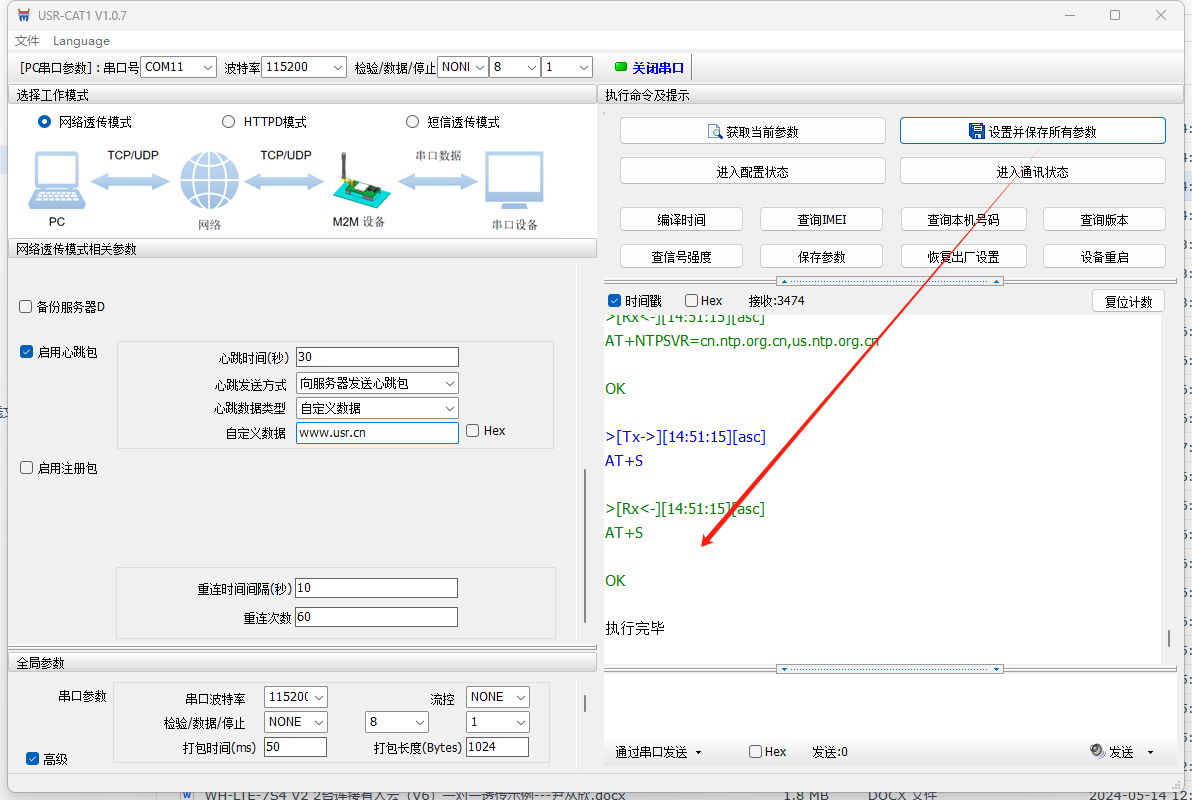

設置并保存所有參數。

設備重啟。

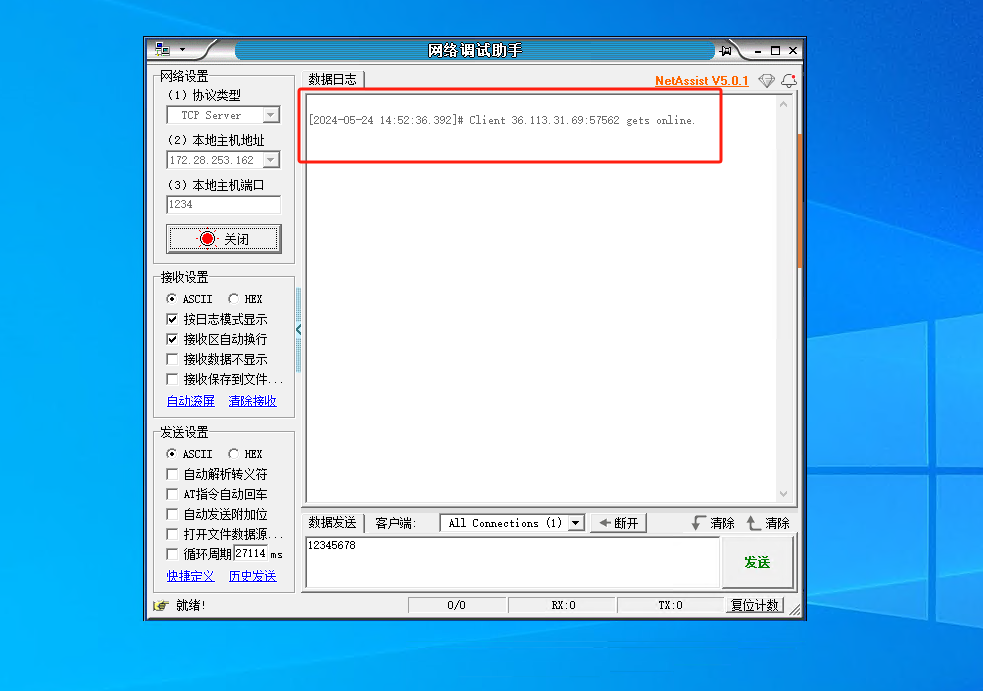

等待一會即可看到遠程服務器上有設備接入。

四、功能調試

1、功能調試

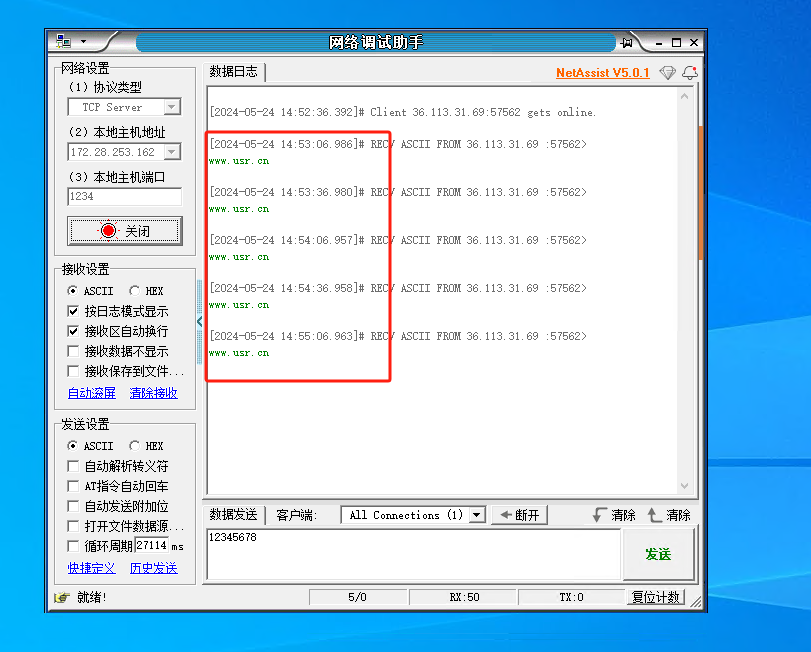

串口不進行數據交互時，設備會每隔30S 上報一次心跳包數據

2、調試截圖

編寫人：尹叢欣 編寫日期：2024-05-24

審核人：尹叢欣 審核日期：2024-05-29

訂正版本：V1.0 訂正內容：初稿
