二、硬件連接
1、所需物品
WH-GM5 產品 1臺
12V電源適配器 1個
USB-RS232串口線 1條
筆記本電腦 1臺
2、硬件連接

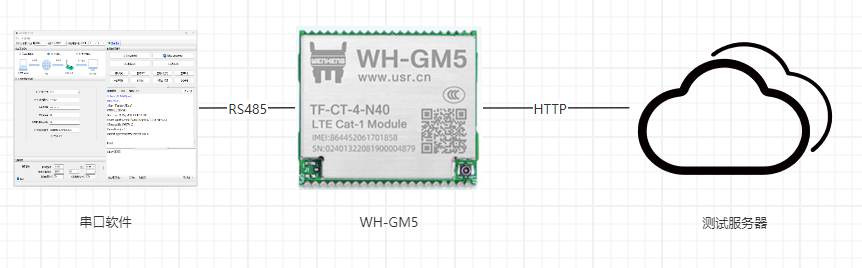

WH-GM5TFG-CT的232串口接USB-RS232串口線到電腦USB口,然后產品接12V電源適配器上電。本例使用有人測試服務器,給測試服務器發什么數據,測試服務器就會回復什么數據。本例使用WH-GM5TFG-CT子型號產品,此子型號帶有內置卡,不帶-CT后綴的WH-GM5僅支持外置卡,其他功能完全一致。
電腦打開設置軟件。
附圖:
三、產品參數設置
1、WH-GM5 參數設置

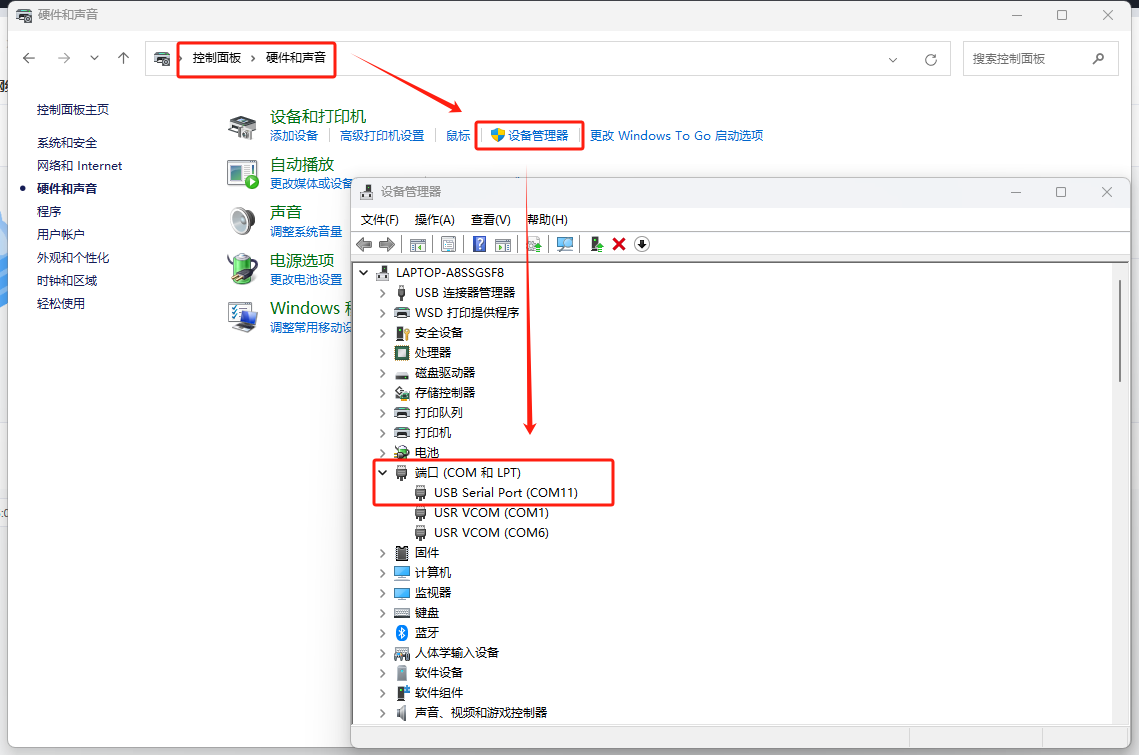

電腦打開控制面板---硬件和聲音---設備管理器---COM和LPT,確認COM口為COM11。

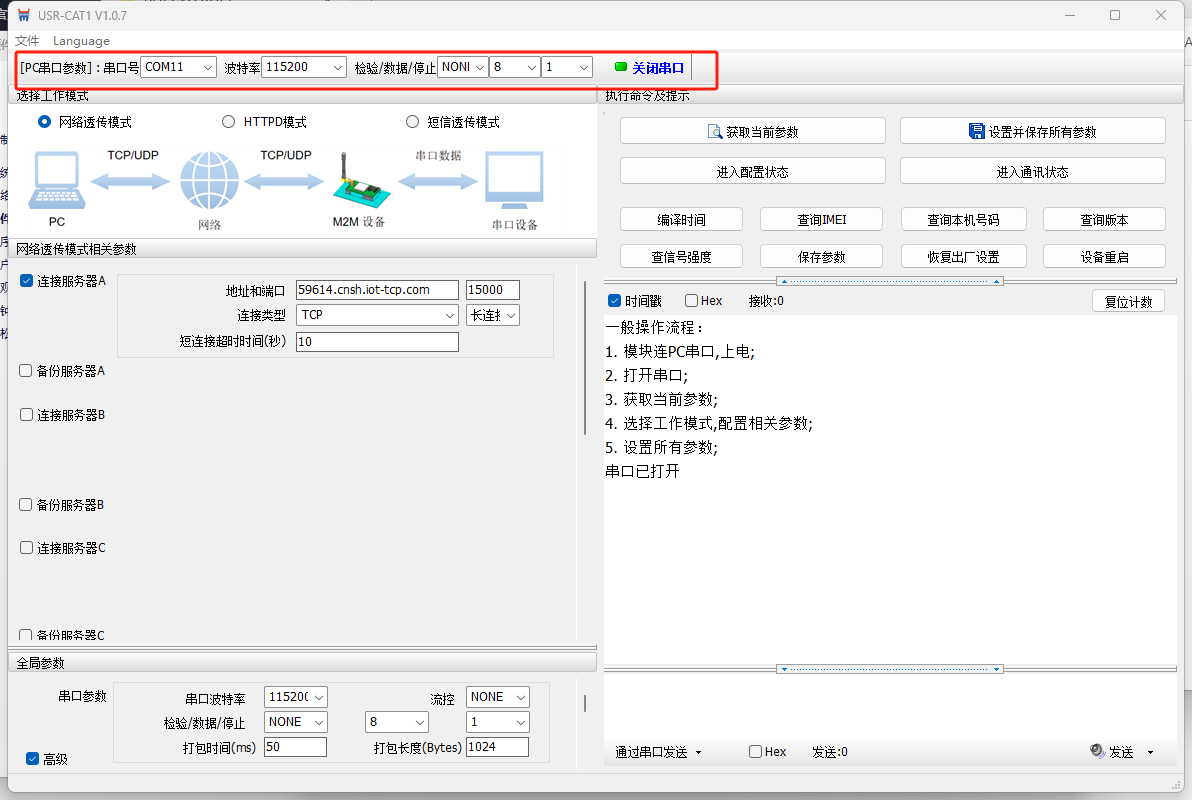

打開CAT-1設置軟件,COM11,波特率115200 NONE 8 1 ,點擊打開串口。

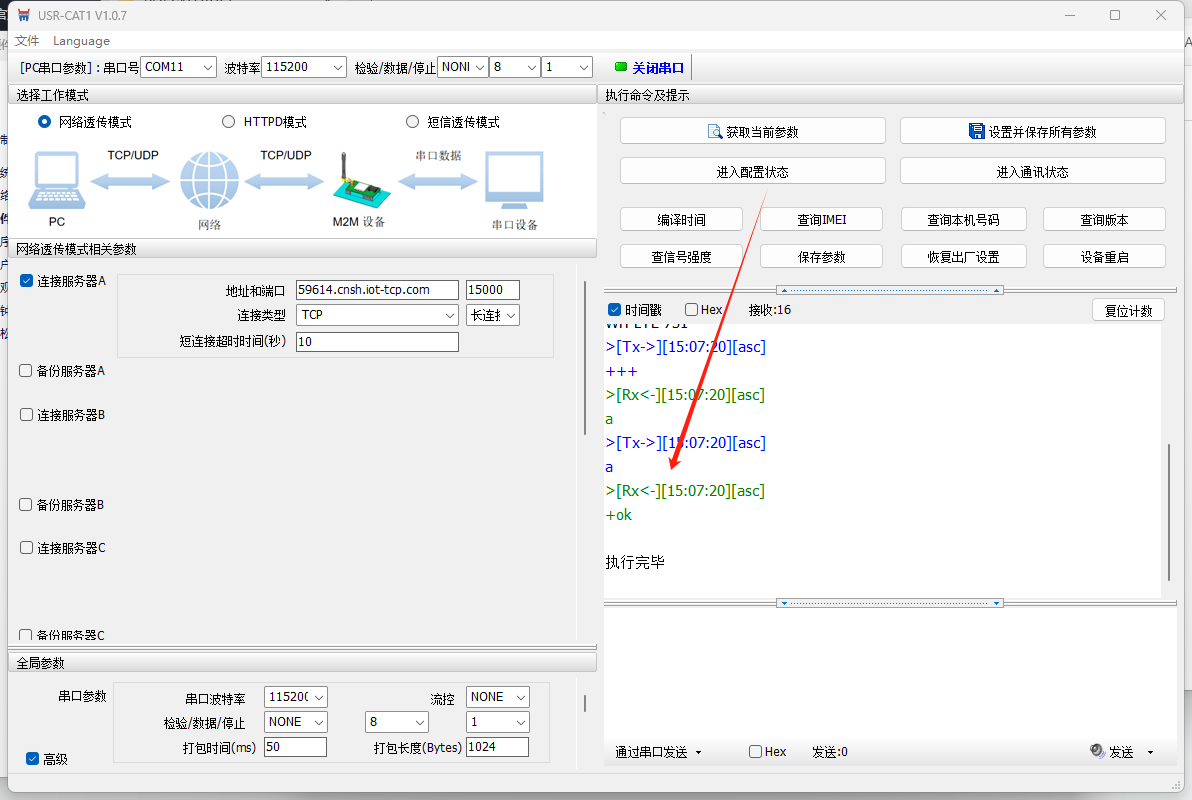

進入配置狀態

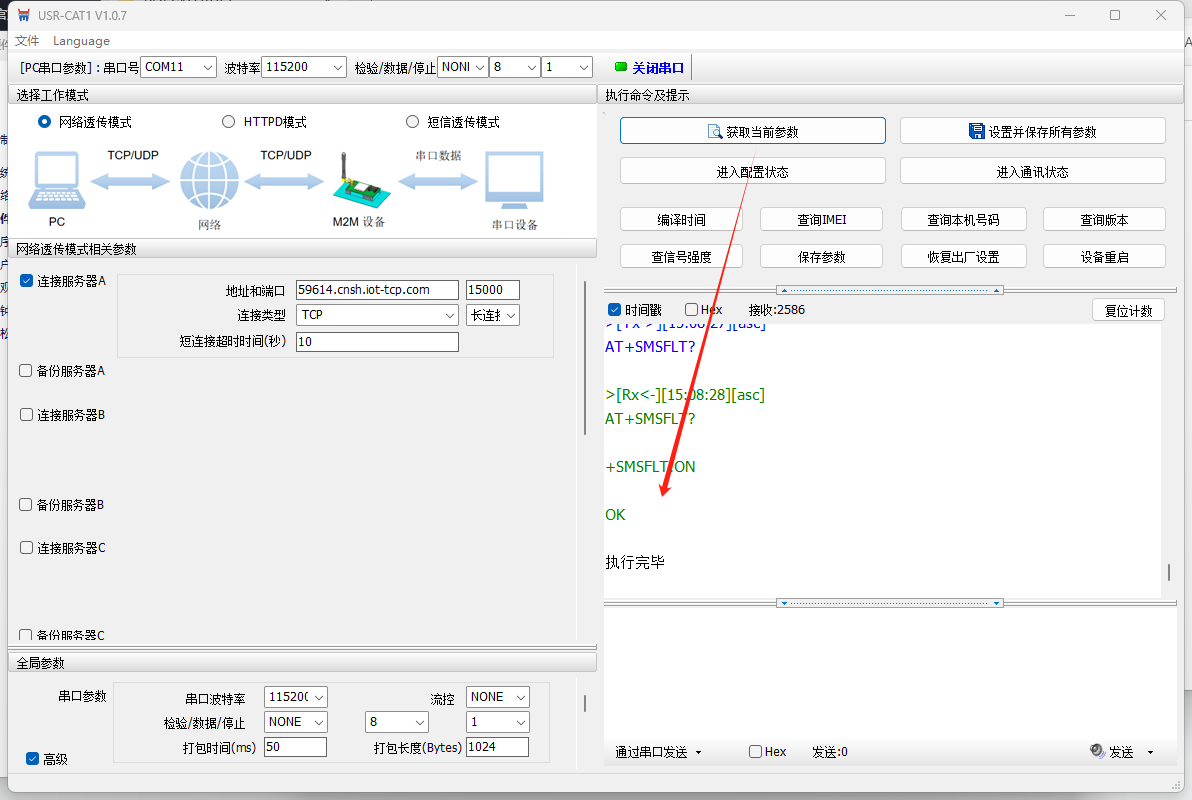

獲取當前參數

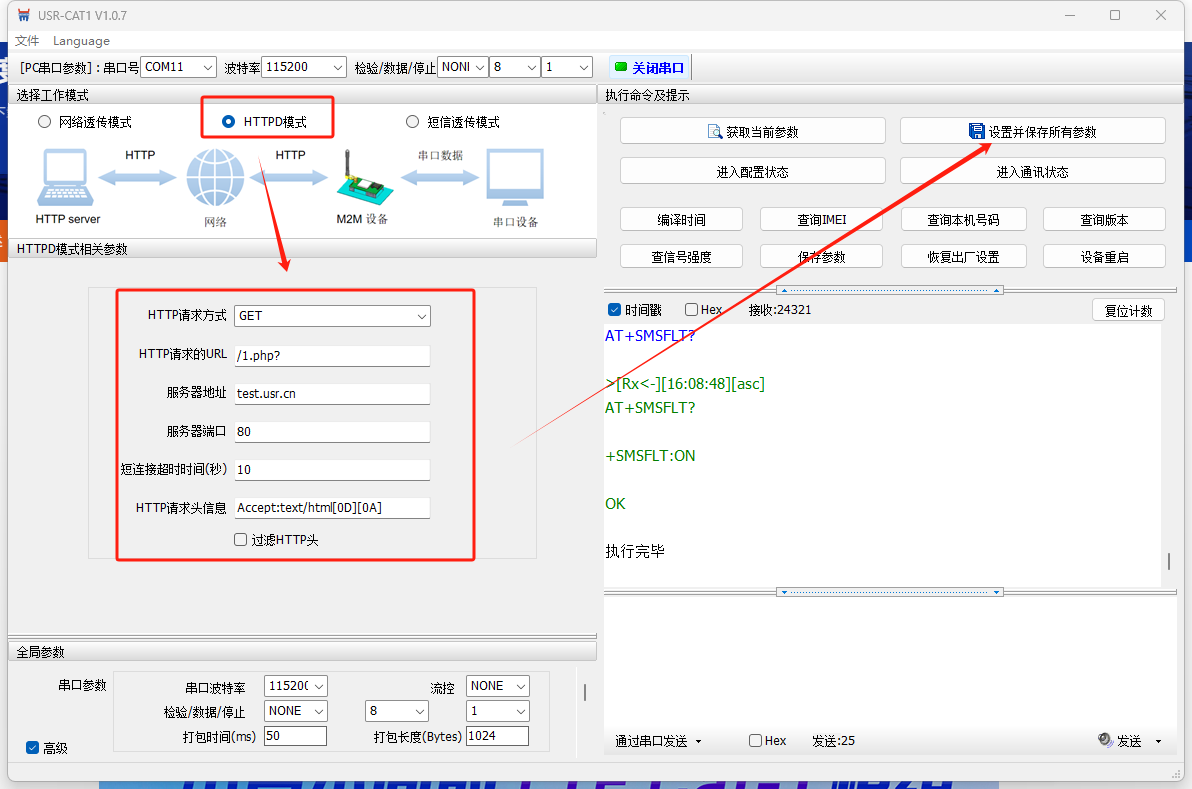

選擇HTTPD模式,請求方式選擇GET,URL:/1.php?,服務器地址:test.usr.cn,服務器端口80。
設置并保存所有參數。

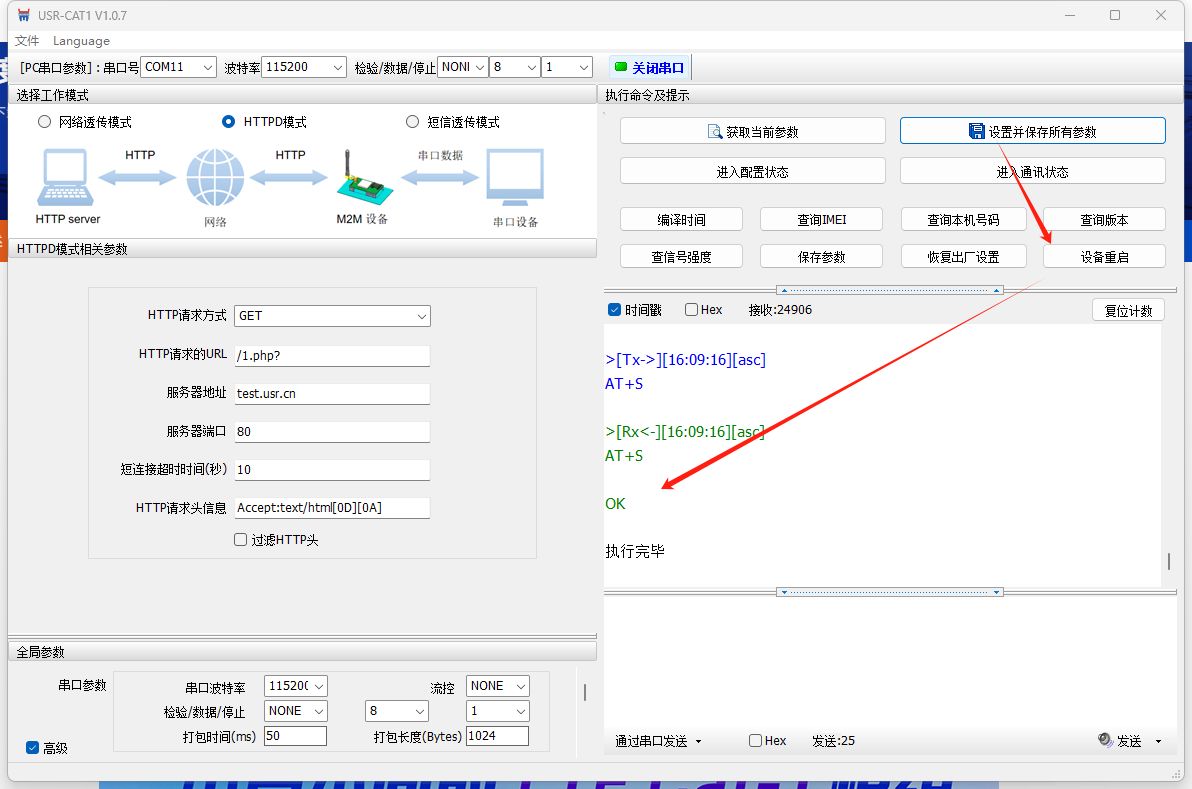

設備重啟。
注意:本例中使用有人測試服務器做HTTP服務器,設備做HTTP client ,有人測試服務器的特性是發什么數據回什么數據。
四、功能調試
1、功能調試
給測試服務器發送數據:data=98765,測試服務器收到數據并回復相同數據。

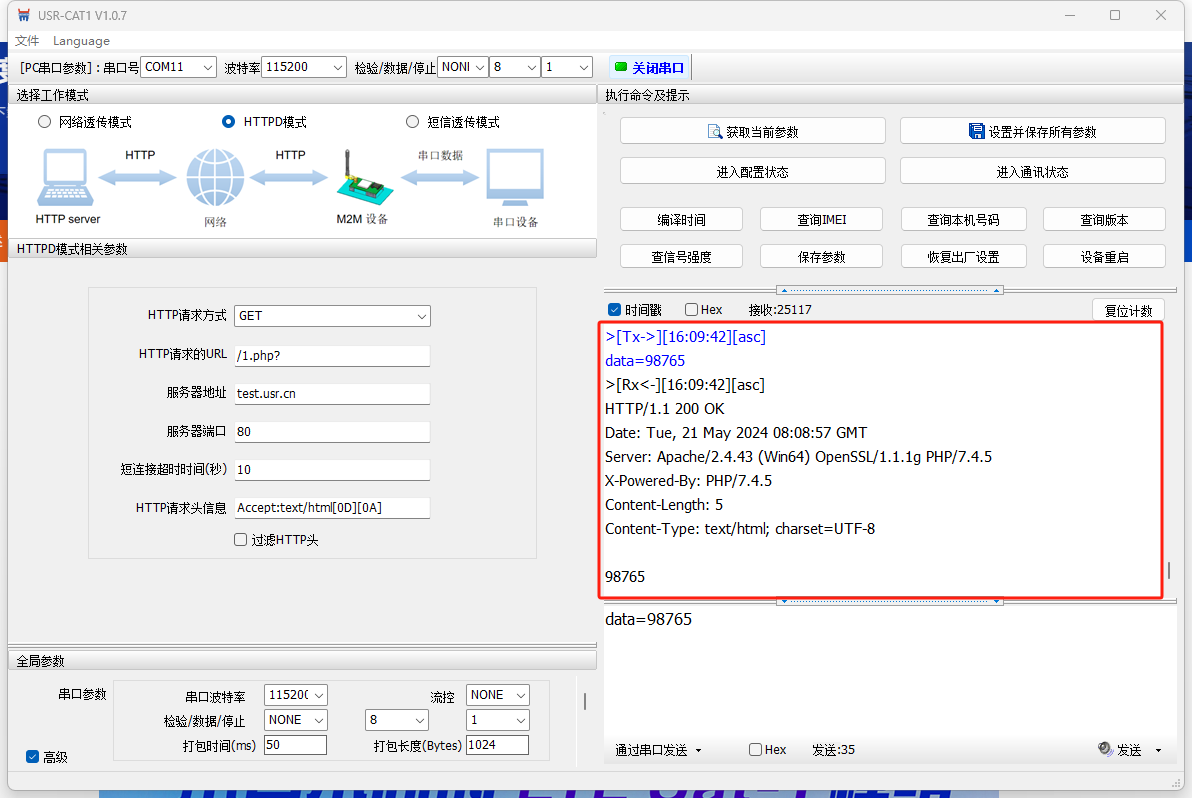

2、調試截圖
