USR-N580-H7網絡AT指令功能示例

一、資料下載

USR-N580 說明書（新版本）下載鏈接：http://imbacareer.com.cn/Download/1011.html

USR-N580-H7 規格書官網下載鏈接：http://imbacareer.com.cn/Download/1160.html

USR-N580-H7 AT指令集官網下載鏈接：http://imbacareer.com.cn/Download/1161.html

USR-N580-H7 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/383.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-N580-H7 產品 1臺

12V電源適配器 1個

超五類網線 1根

筆記本電腦 1臺

2、硬件連接

USR-N580-H7 網線和電腦直連，電腦設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1，構成局域網，然后產品接12V電源適配器上電。

電腦關閉防火墻，禁用其他網卡。

電腦提前下載打開H7設置軟件和網絡調試助手。

三、USR-N580-H7參數保持默認

1、局域網搜索N580 IP

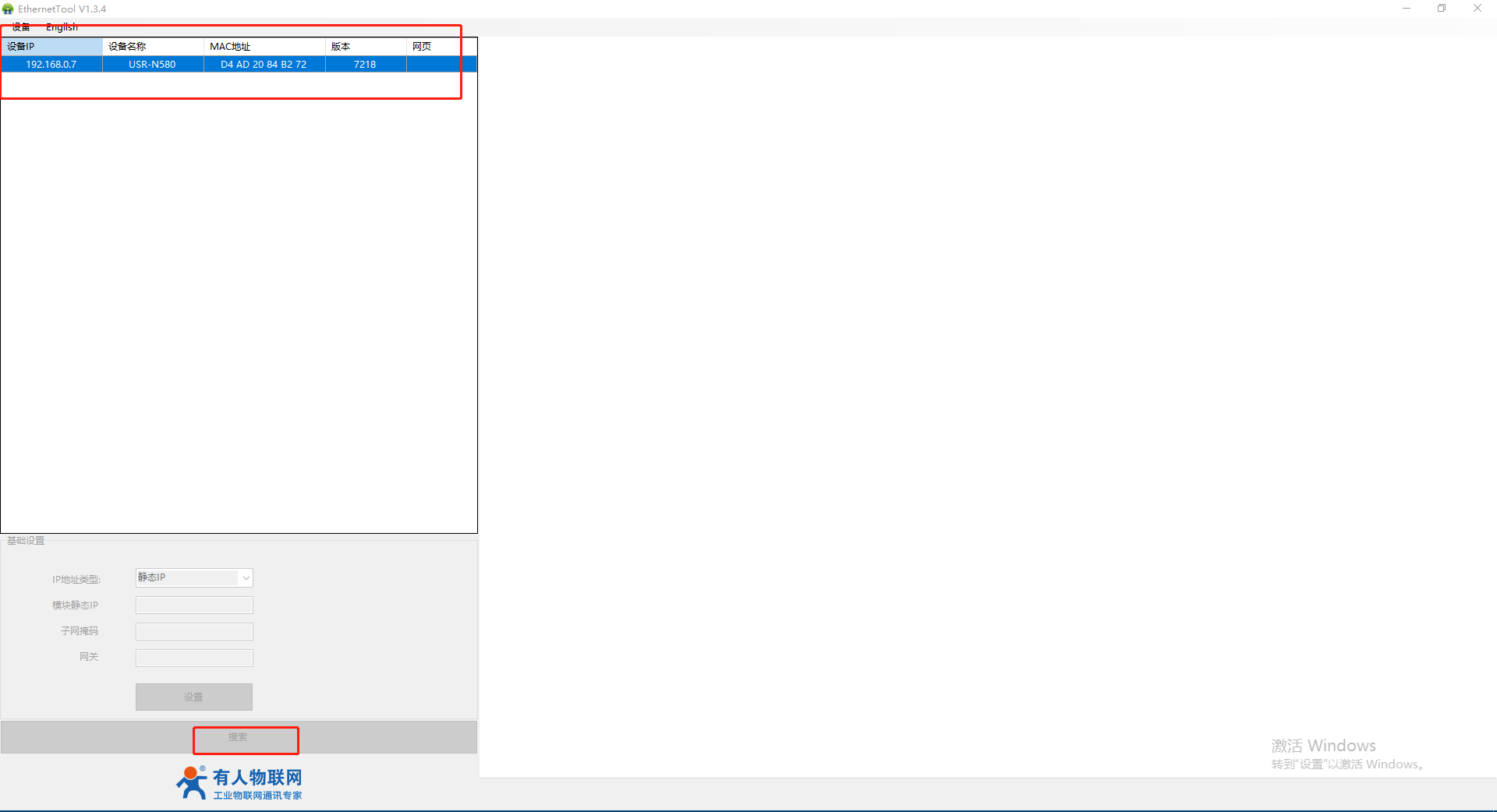

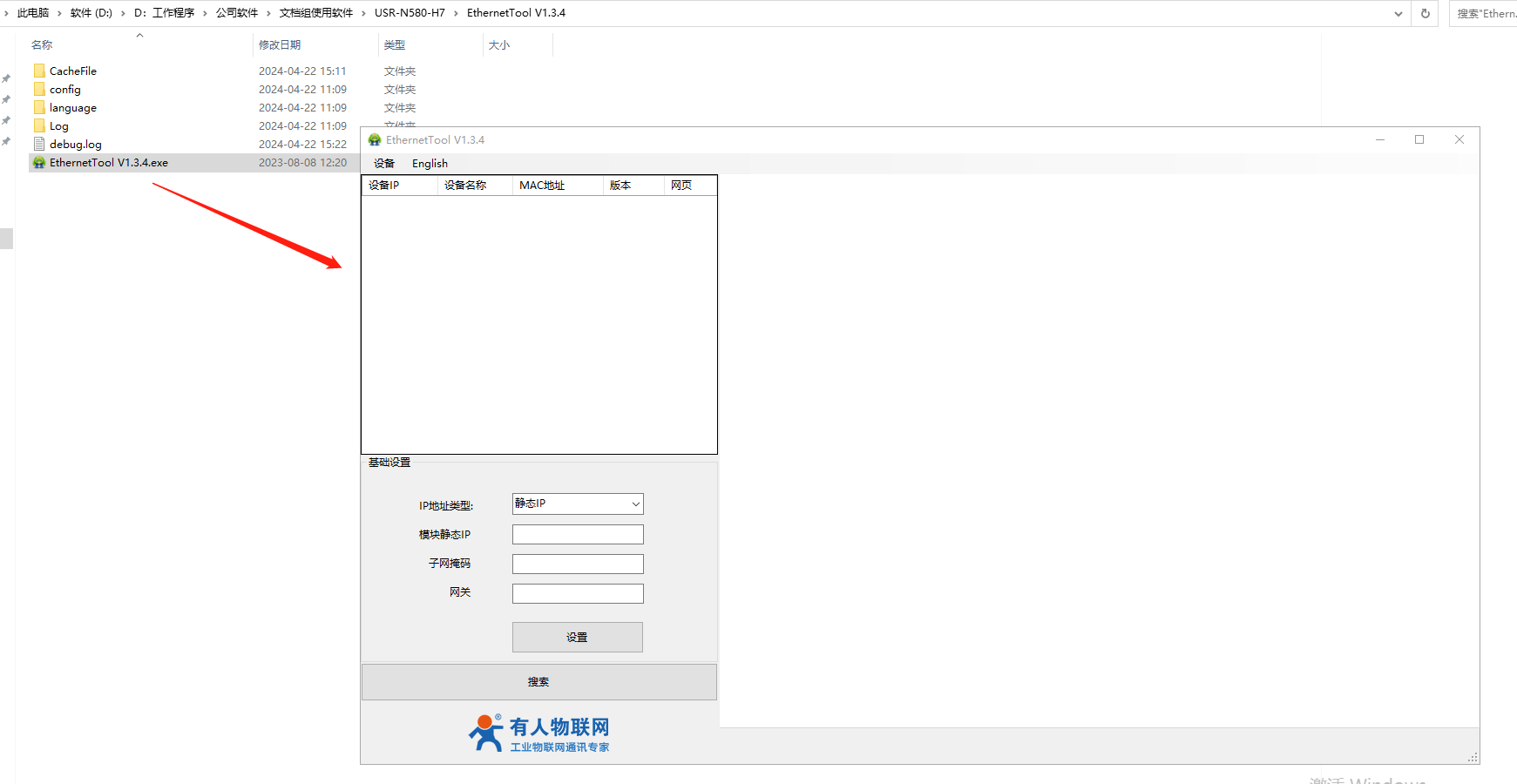

N580和電腦網線直連，打開H7軟件，搜到N580的IP。

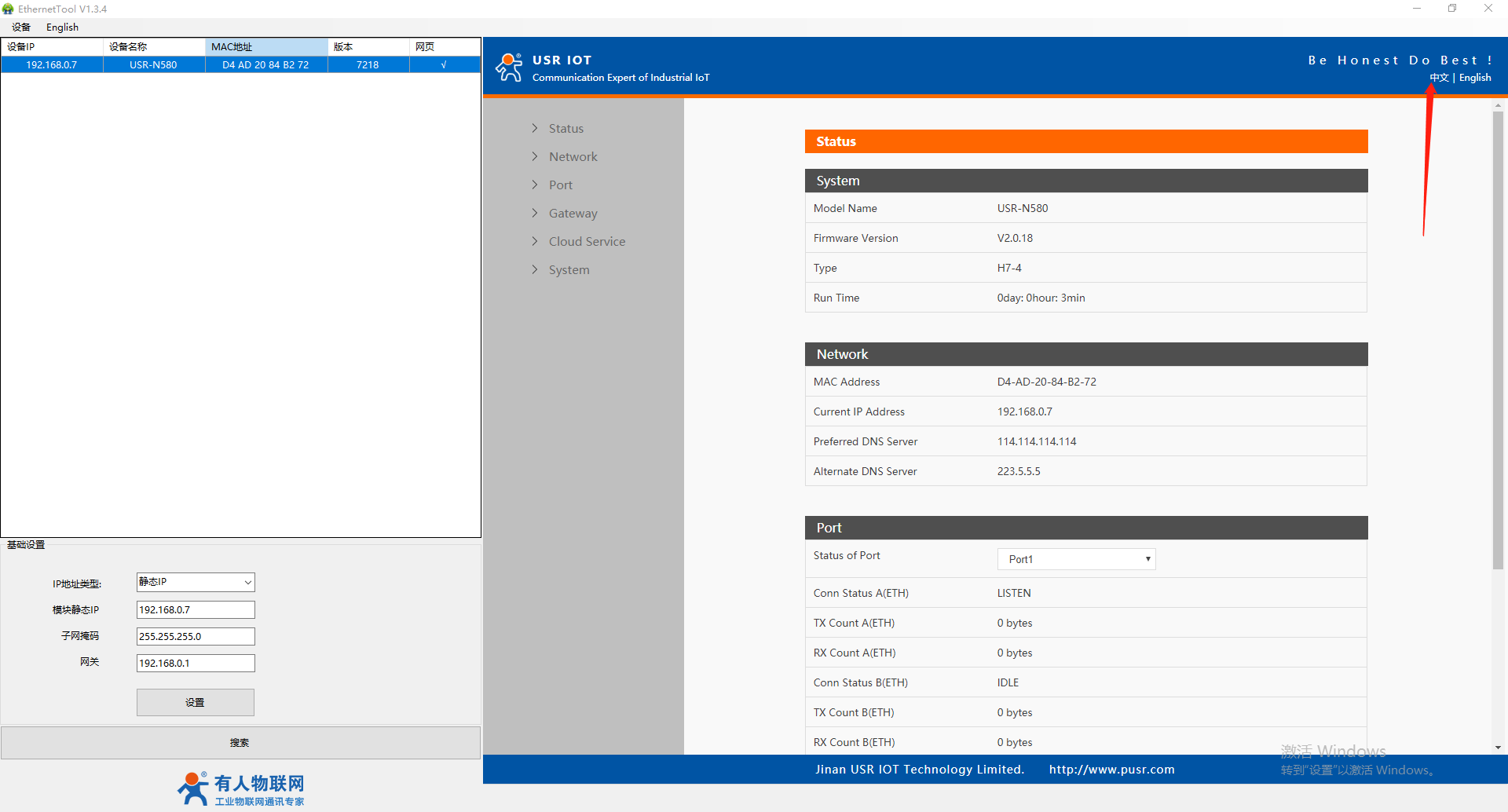

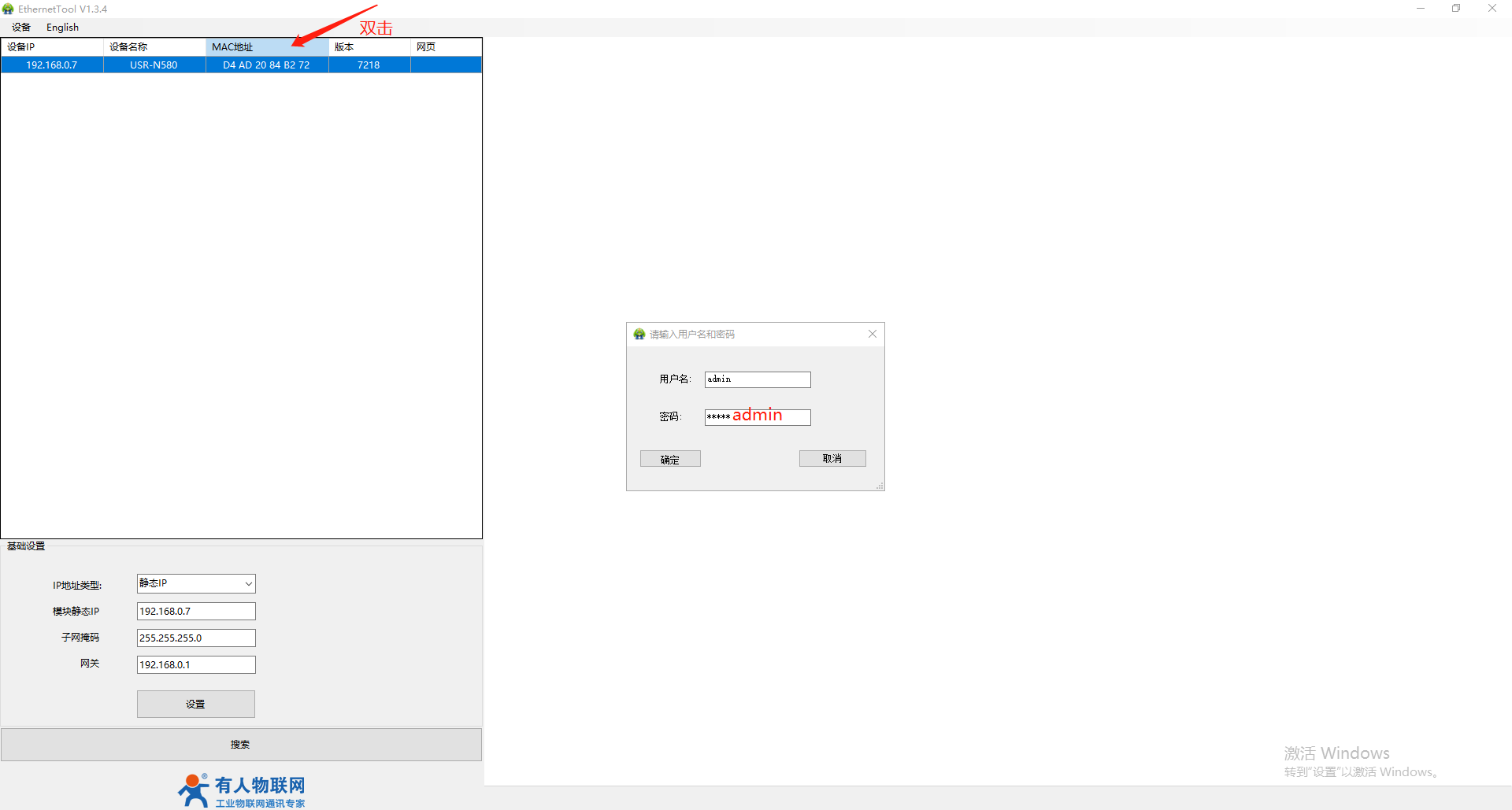

2、登陸N580網頁，切換中文顯示

3、查看端口1參數，Socket 本地端口是23

四、網絡AT指令調試步驟

1、網絡AT指令功能說明

網絡 AT 指令是指，在命令模式下用戶通過網口與模塊進行命令傳遞的指令集，詳細指令集參考指令集。

網絡 AT 指令模式：網絡 AT 指令必須保證模塊和電腦在同一網段，才能通過網絡 AT 指令設置。

進入 AT 指令模式開始，30s 內無指令發送，模塊將自動退出網絡 AT 指令模式。

通過網口 UDP 廣播發送向端口 48899(遠程主機設置為 255.255.255.255:48899)發送 imbacareer.com.cn，如果模塊和電腦在同一網 段內，則會收到模塊回復的信息。

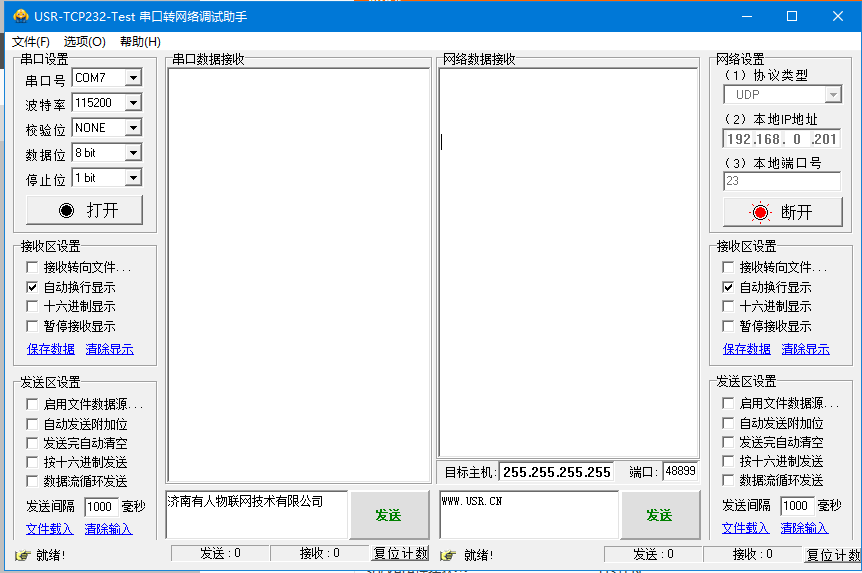

2、打開網絡助手，建立UDP連接，本地IP填電腦IP 192.168.0.201 本地端口號填23

目標主機填255.255.255.255 端口48899

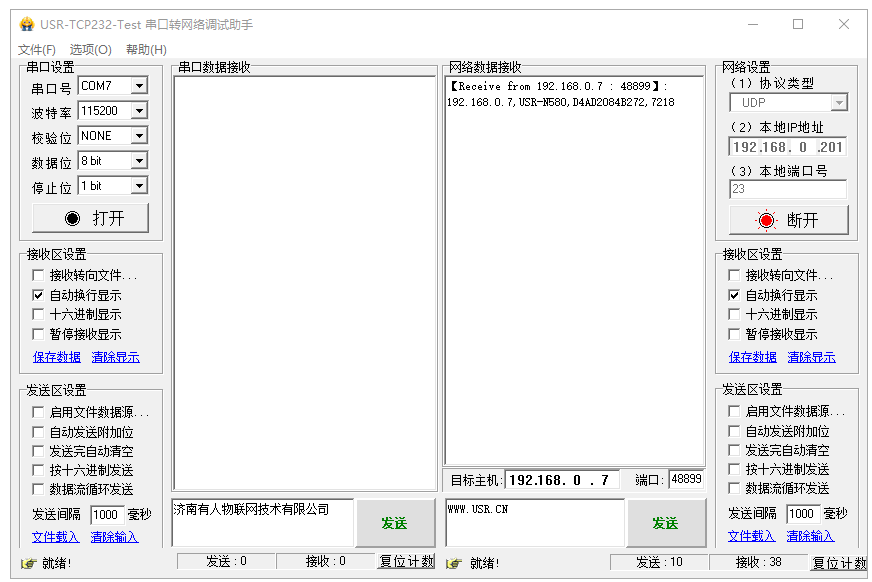

3、網絡發送大寫的imbacareer.com.cn，網絡返回IP、產品名、MAC和版本號。

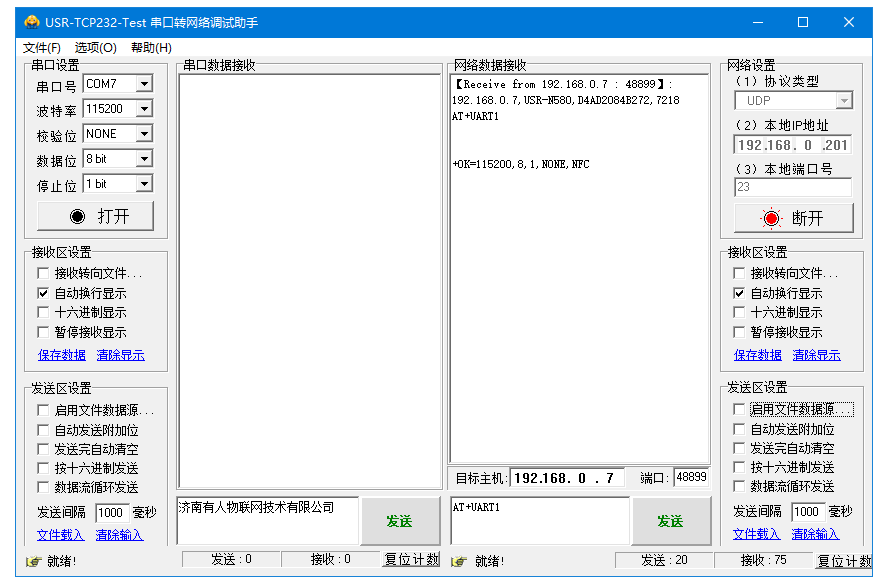

4、收到N580 IP信息后，30s 內網絡端發送AT+UART，后面帶回車換行發送，網絡端返回AT指令內容。

編寫人：金志方 編寫日期：2024-05-15

審核人：金志方 審核日期：2024-05-15

訂正版本：V1.0 訂正內容：初稿
