USR-N540-H7單串口接2個從機有人云云端輪詢示例

一、資料下載

USR-N540 說明書（新版本）下載鏈接：http://imbacareer.com.cn/Download/1087.html

USR-N540-H7 規格書官網下載鏈接：http://imbacareer.com.cn/Download/1160.html

USR-N540-H7 AT指令集官網下載鏈接：http://imbacareer.com.cn/Download/1161.html

USR-N540-H7 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/383.html

調試助手和MODBUS Slave可以百度自己下載。

二、硬件連接

1、所需物品

USR-N540-H7 產品 1臺

12V電源適配器 1個

USB-RS485串口線 2條

超五類網線 1根

筆記本電腦 1臺

聯外網的路由器 1個

2、硬件連接

USR-N540-H7 串口1的485串口接兩條USB-RS485串口線到電腦的兩個USB口，然后產品接12V電源適配器上電。網線和電腦直連，電腦設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1，構成局域網。

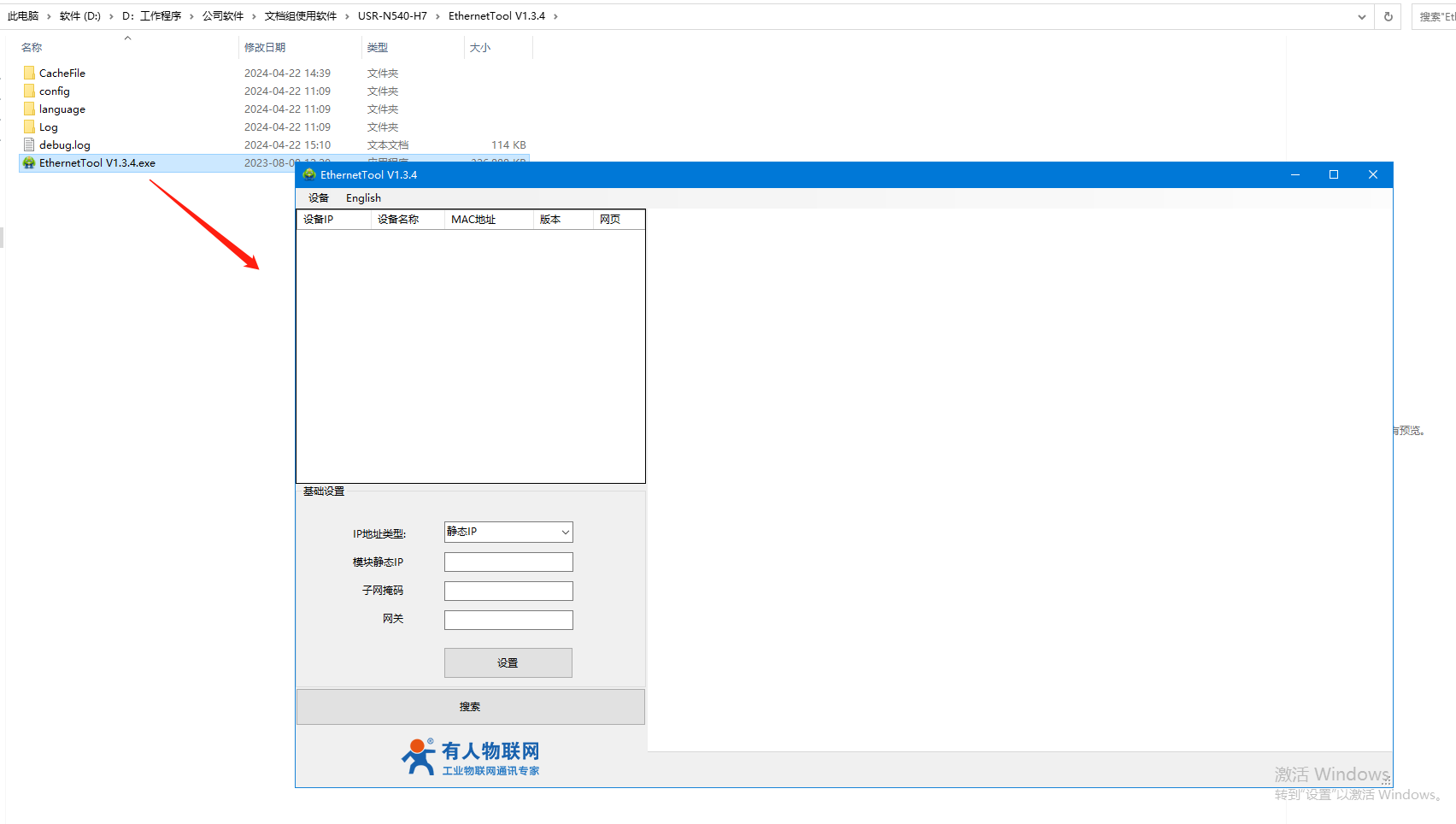

電腦提前下載打開H7設置軟件。

連接有人云，需要將N540設置DHCP獲取IP，網線接路由器網口。

3、串口號

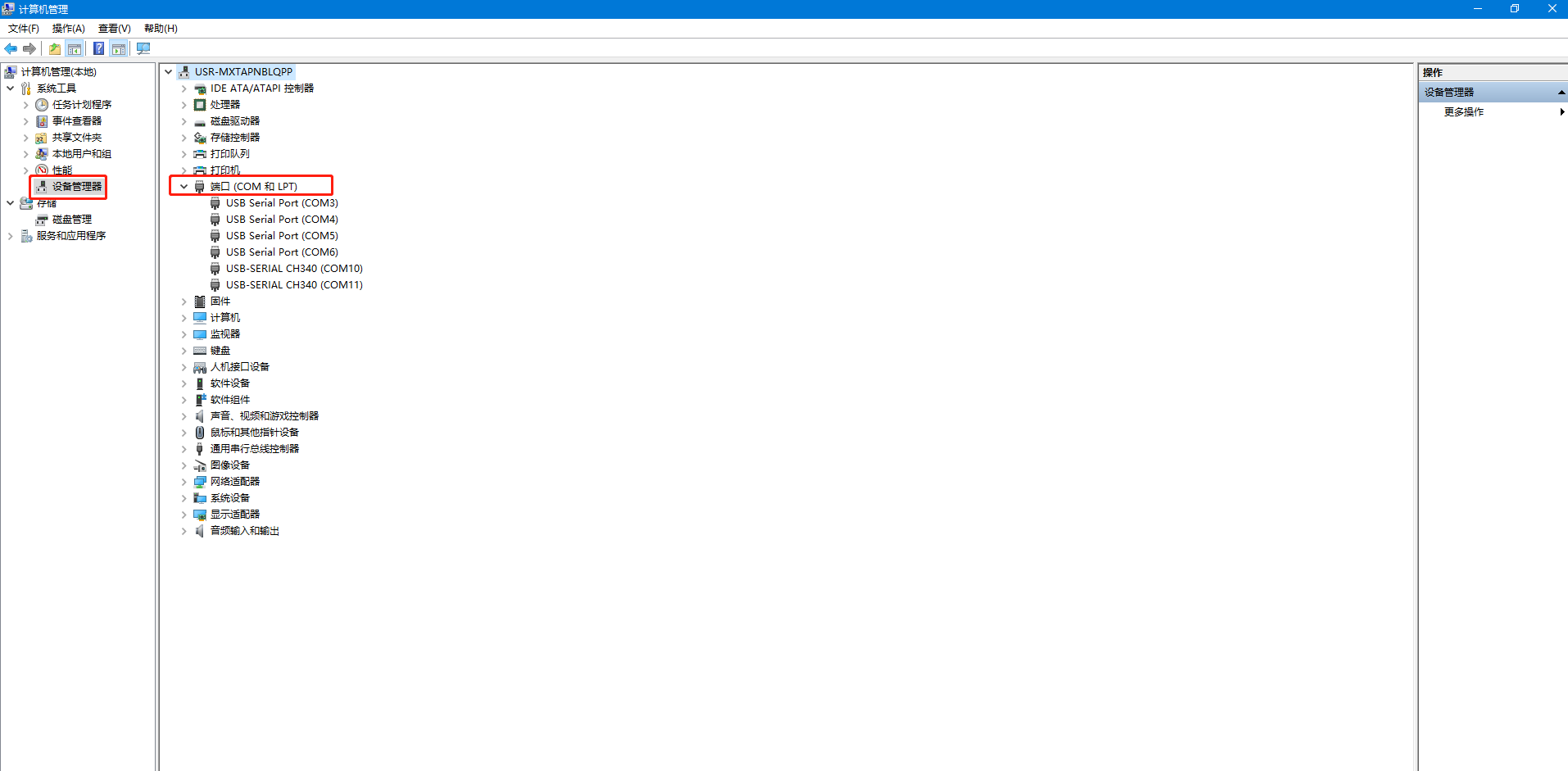

點擊電腦計算機，右擊點擊管理，點擊設備管理器，點擊端口，確認兩條USB-RS485串口線的COM口號是COM10、COM11。

三、有人云設置

1、登陸有人云賬號

2、添加網關

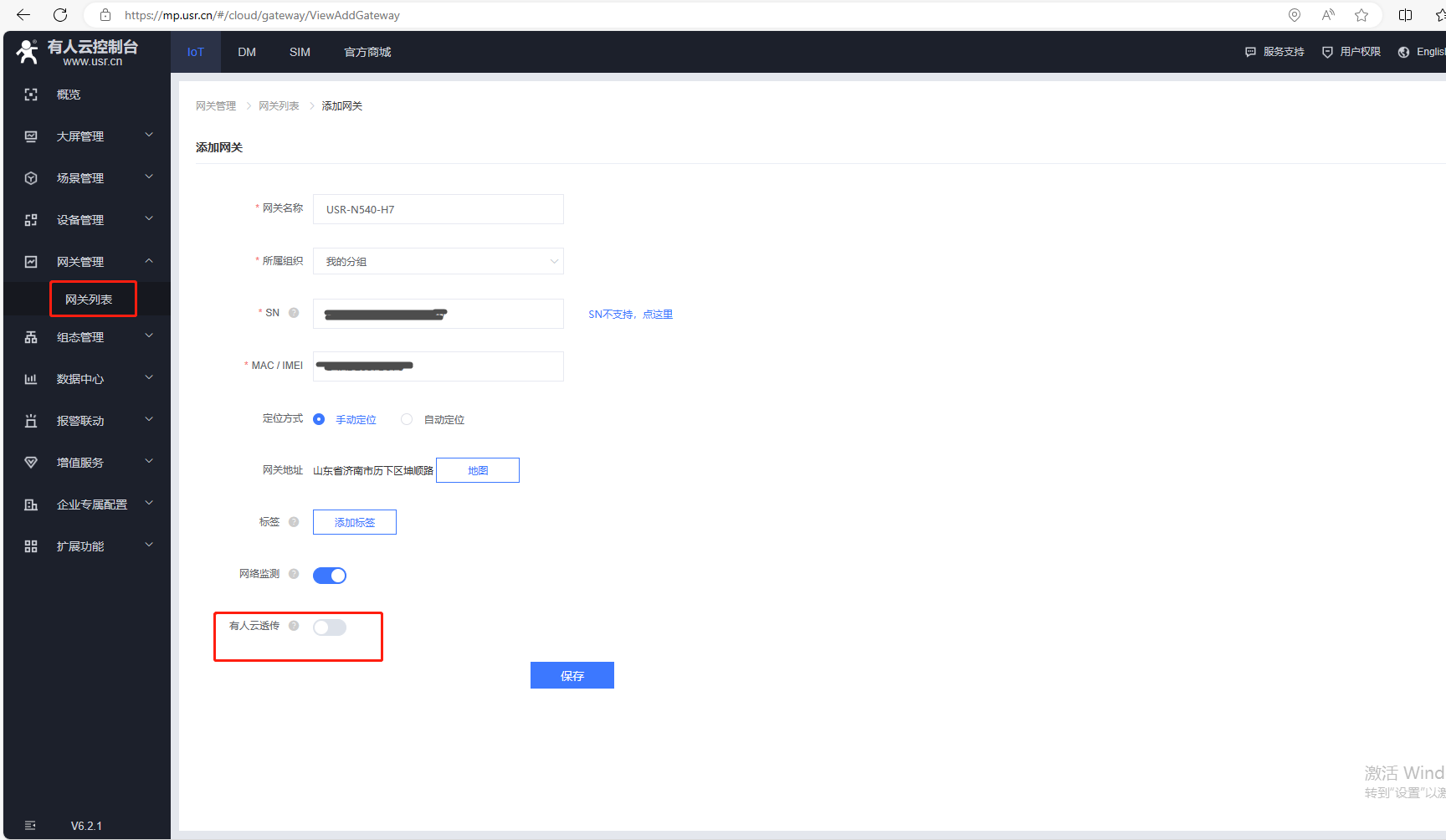

（1）打開有人云的網關列表，點擊添加。

（2）N540外殼反面標簽有SN和MAC信息，使用SN和MAC添加，有人云透傳關閉，點擊保存。

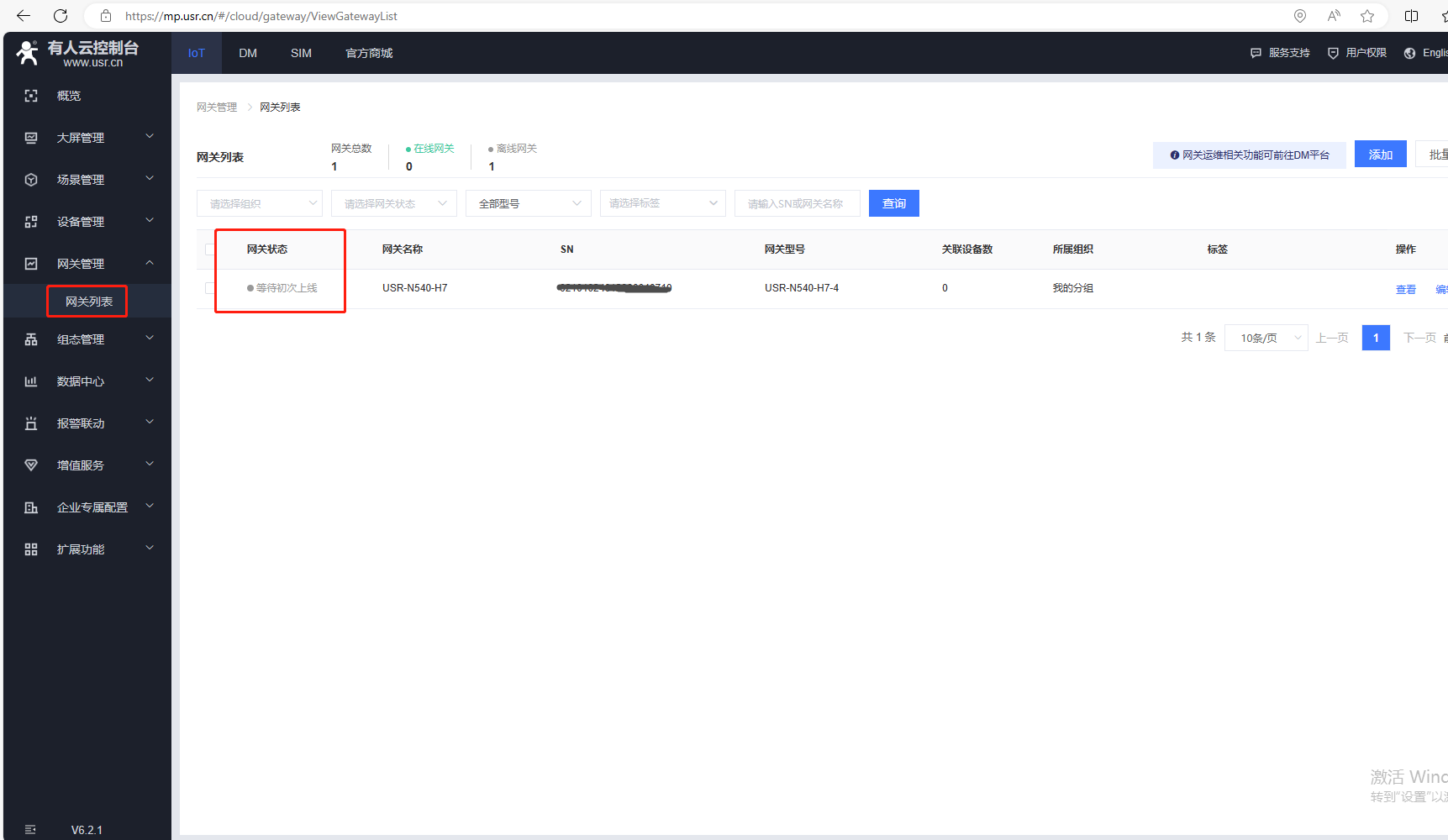

（3）網關狀態，等待初次上線。

3、添加設備

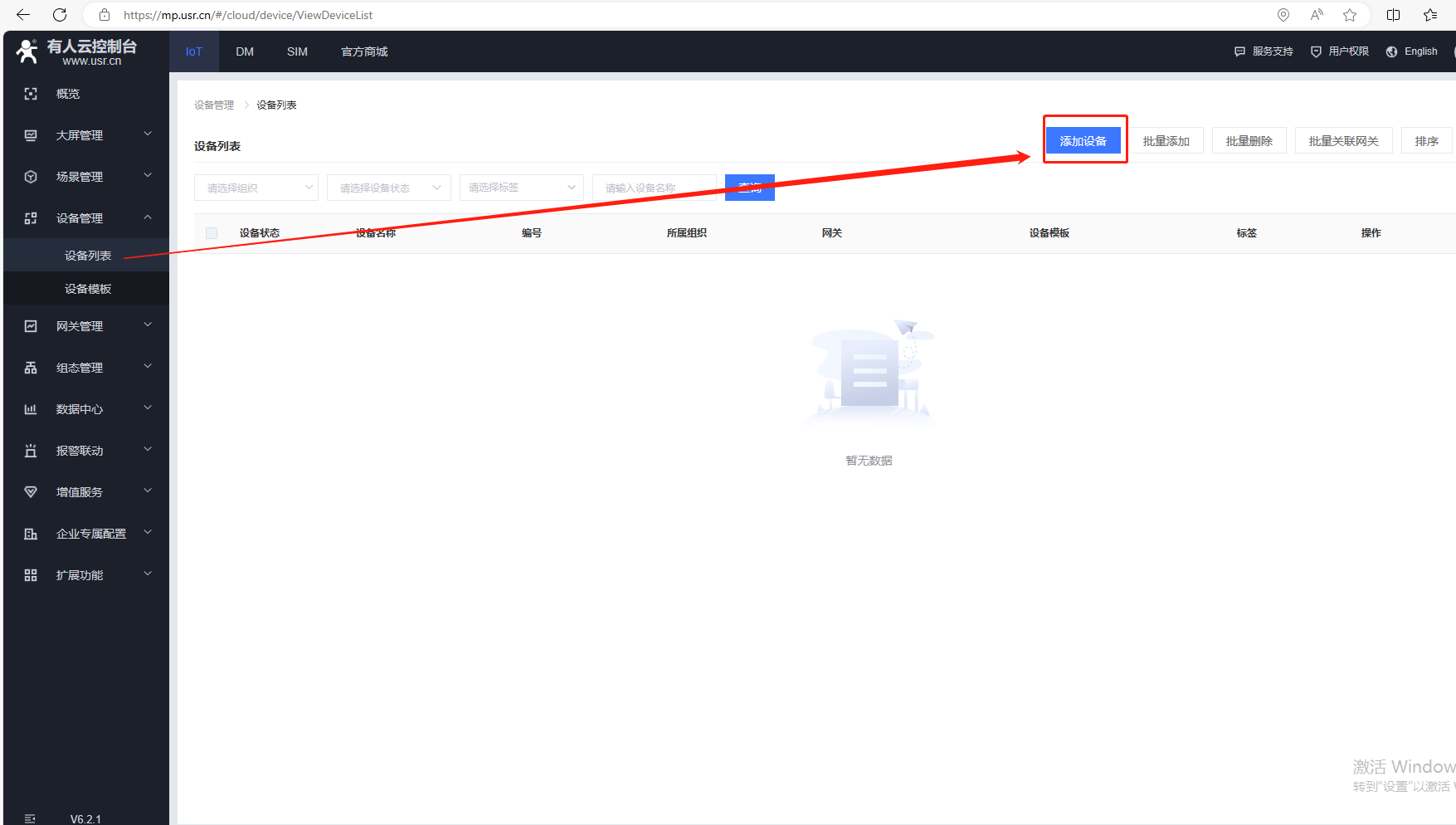

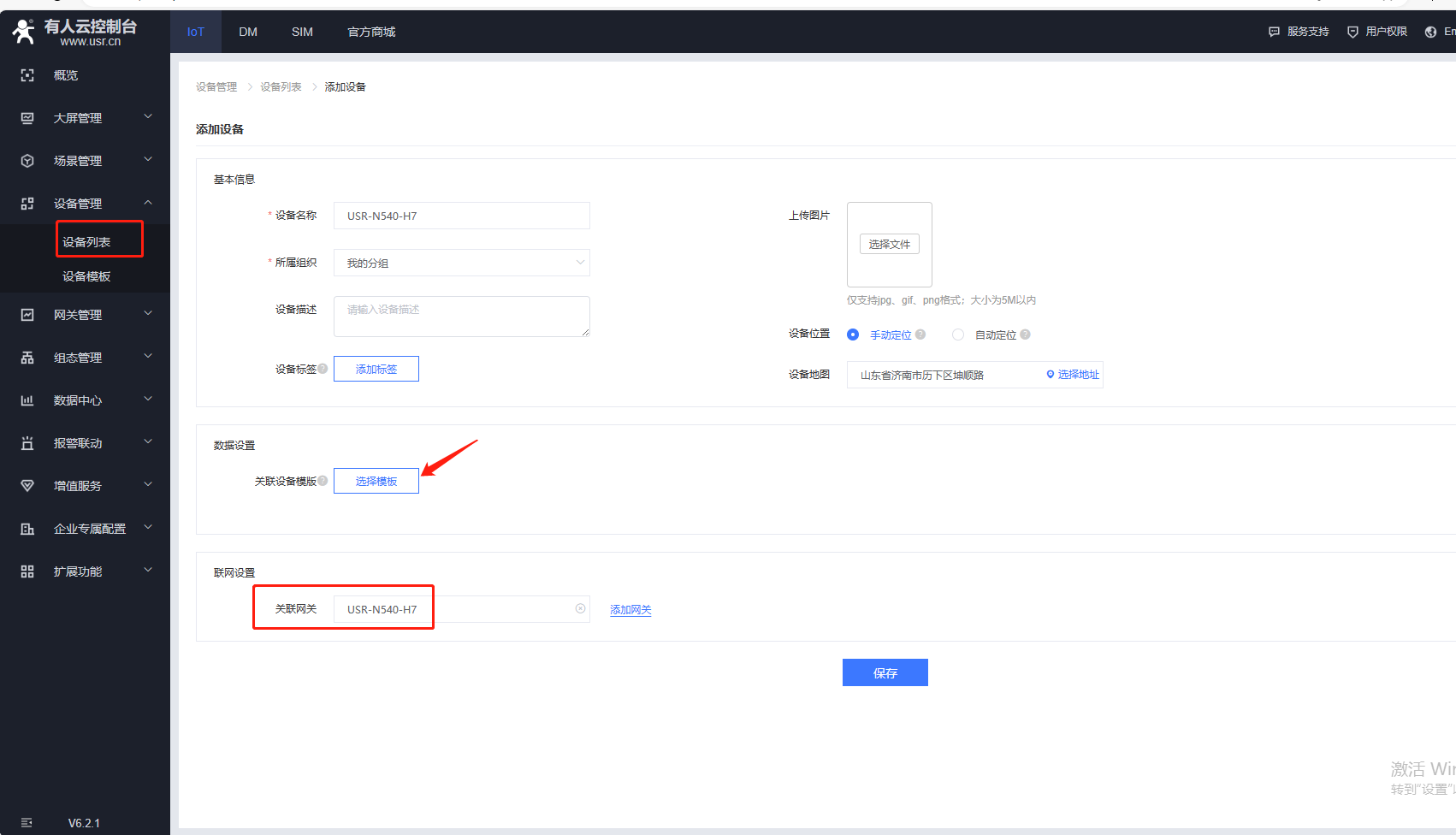

設備列表，點擊添加設備。

4、添加模板

（1）點擊選擇模板

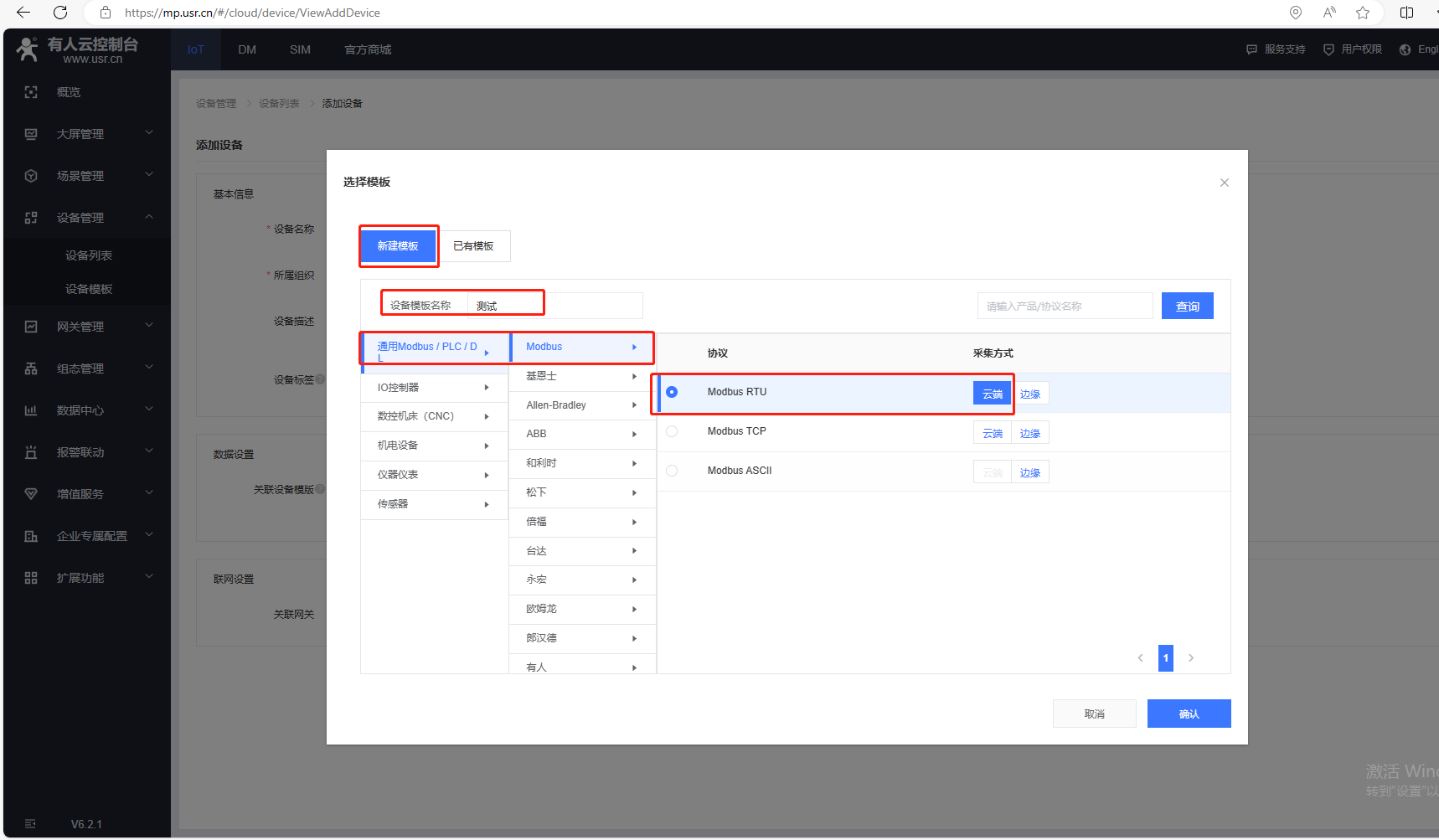

（2）點擊選擇模板，選擇新建模板，輸入設備模板名稱，通用Modbus/PLC/DL，選擇Modbus，協議選擇Modbus Rtu，采集方式云端，最后確認。

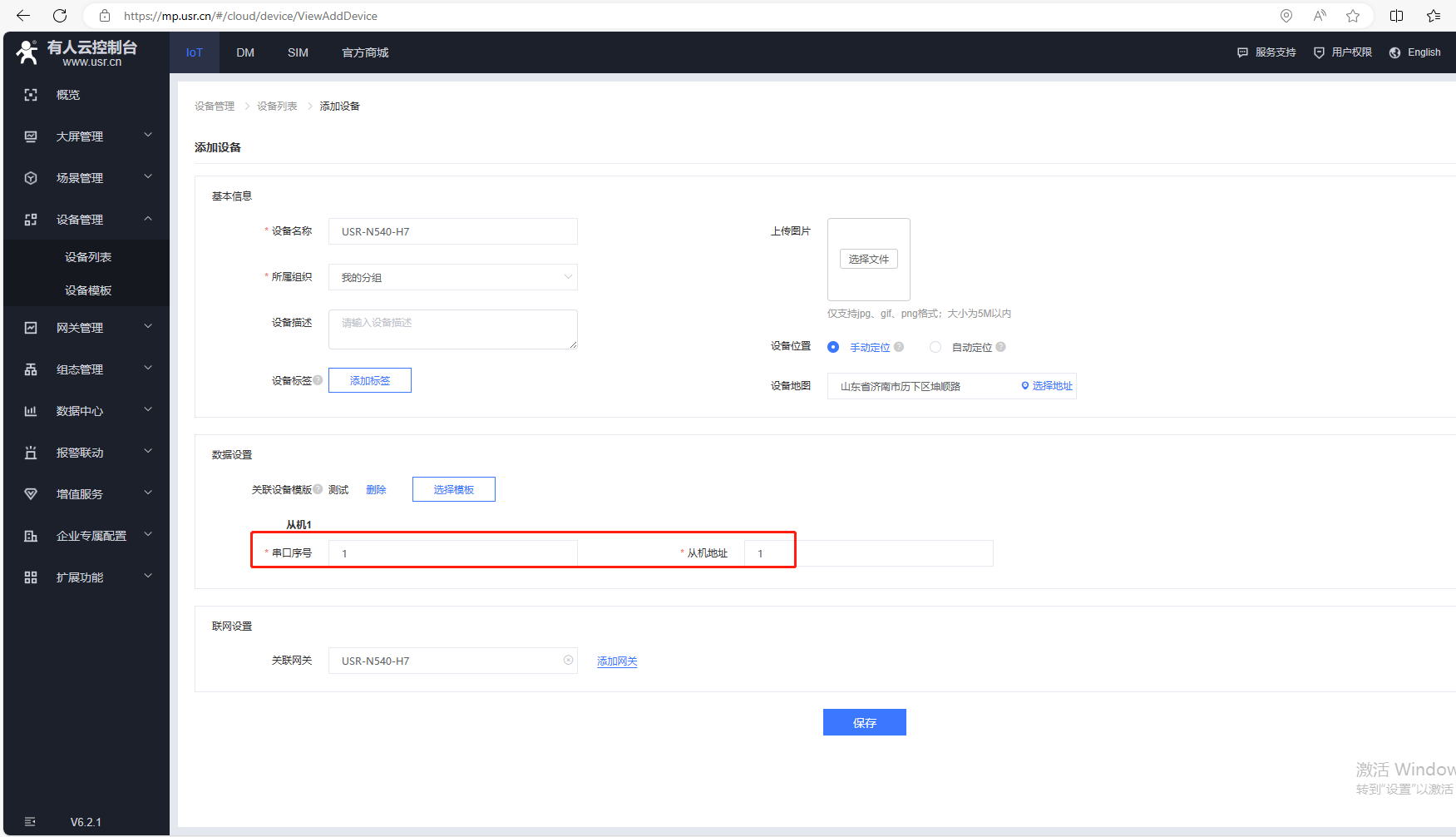

（3）從機1，串口序號保持默認1，從機地址填1，點擊保存。

5、添加從機

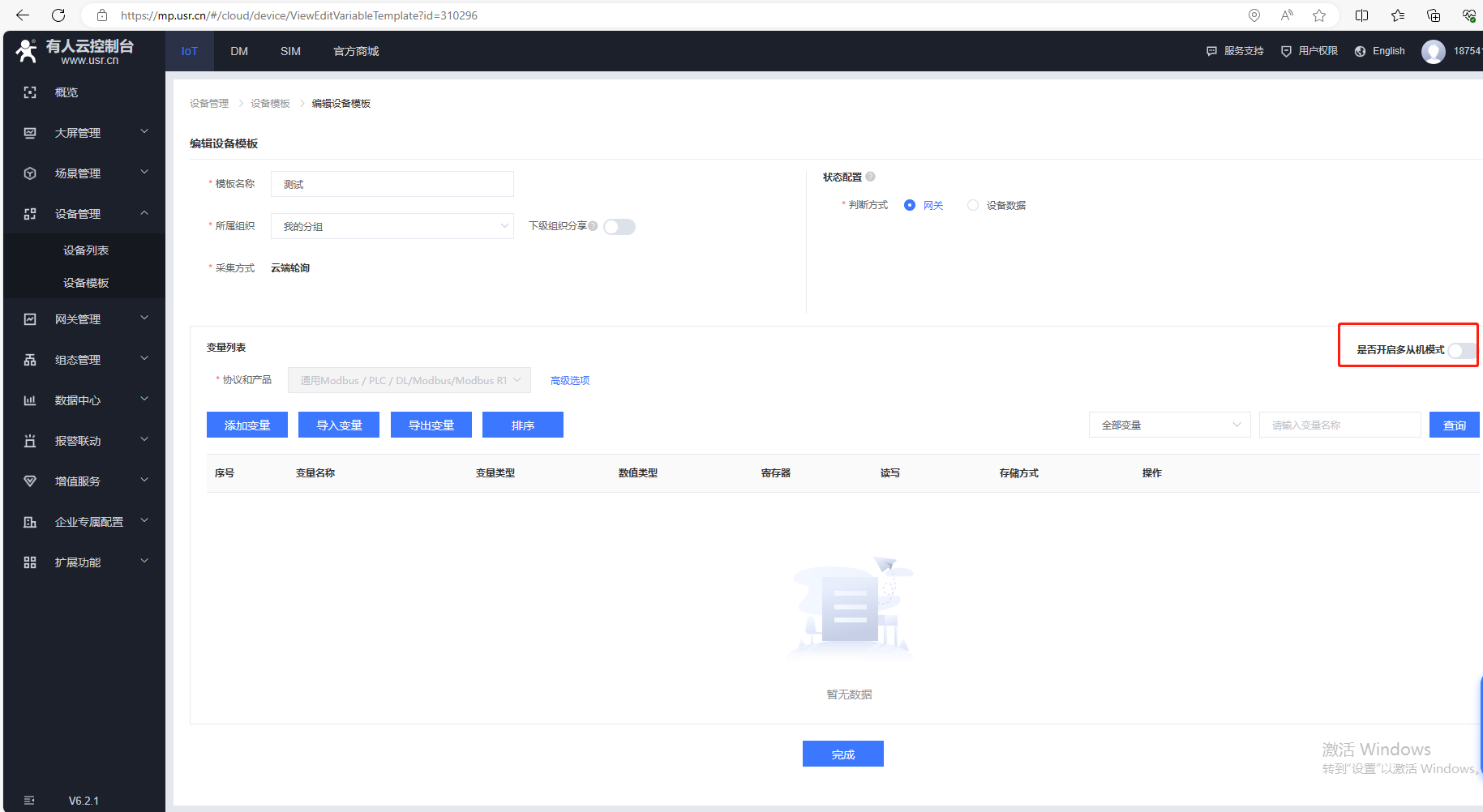

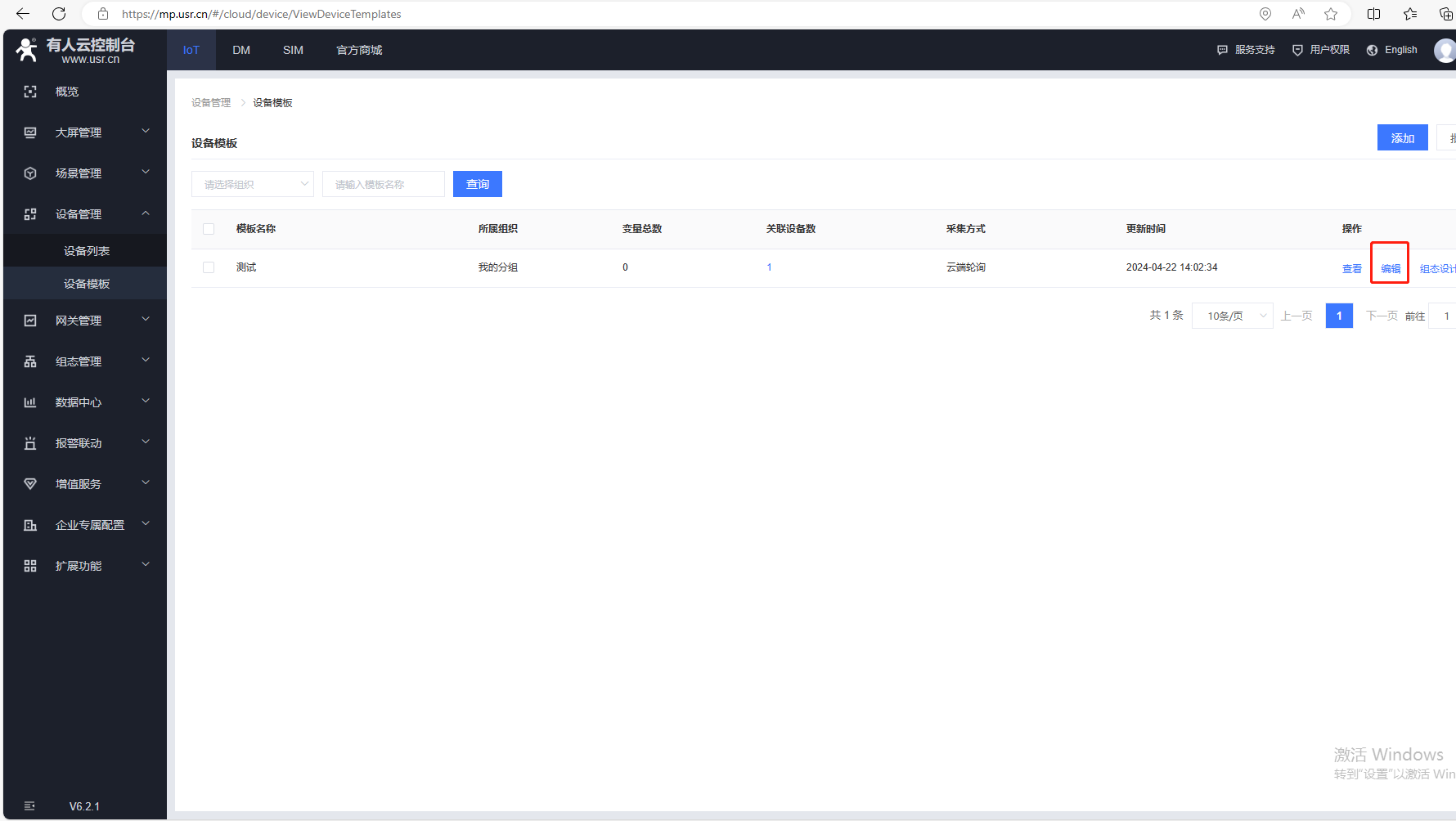

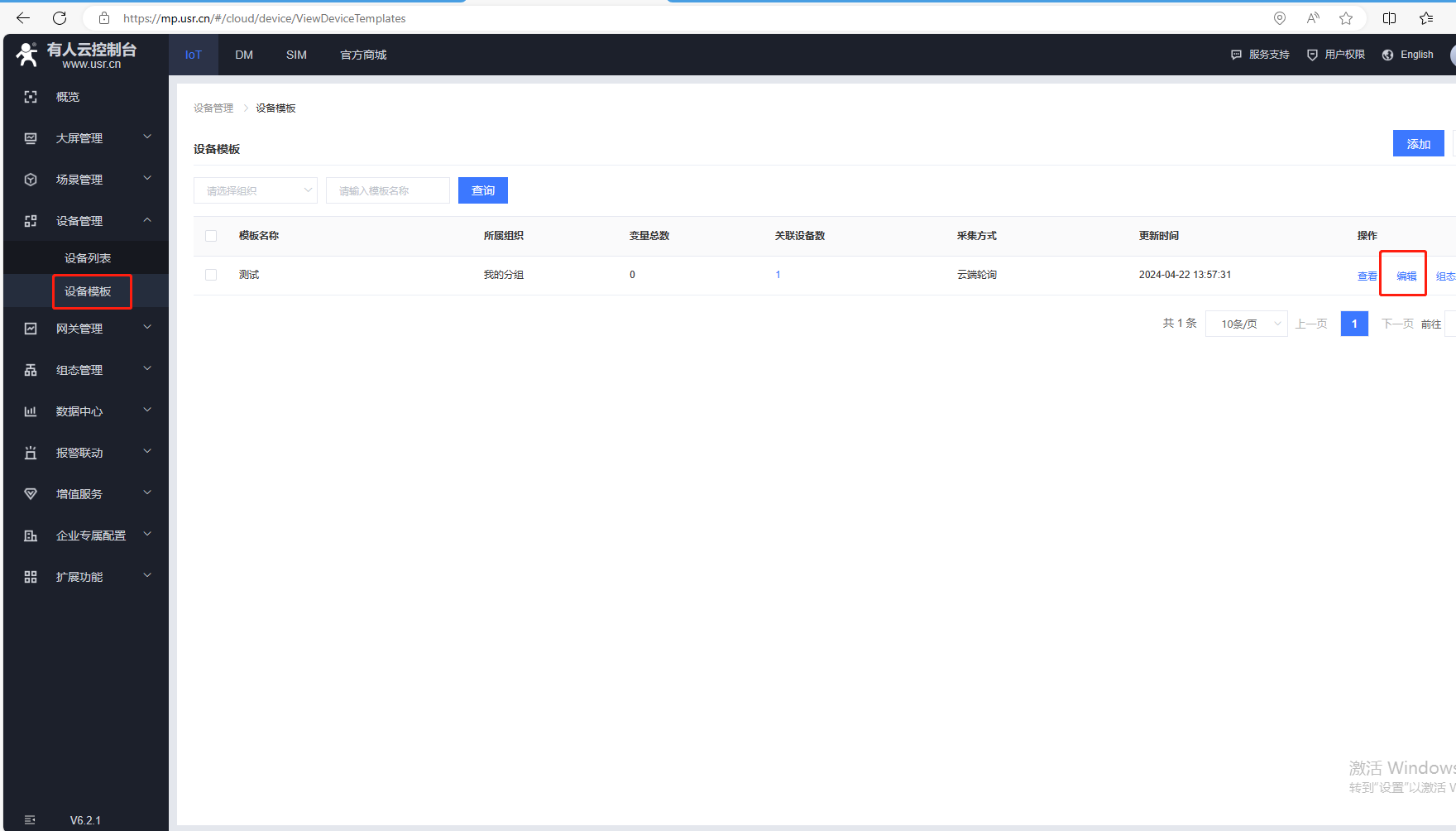

（1）點擊設備模板，點擊編輯，打開是否開啟多從機模式。

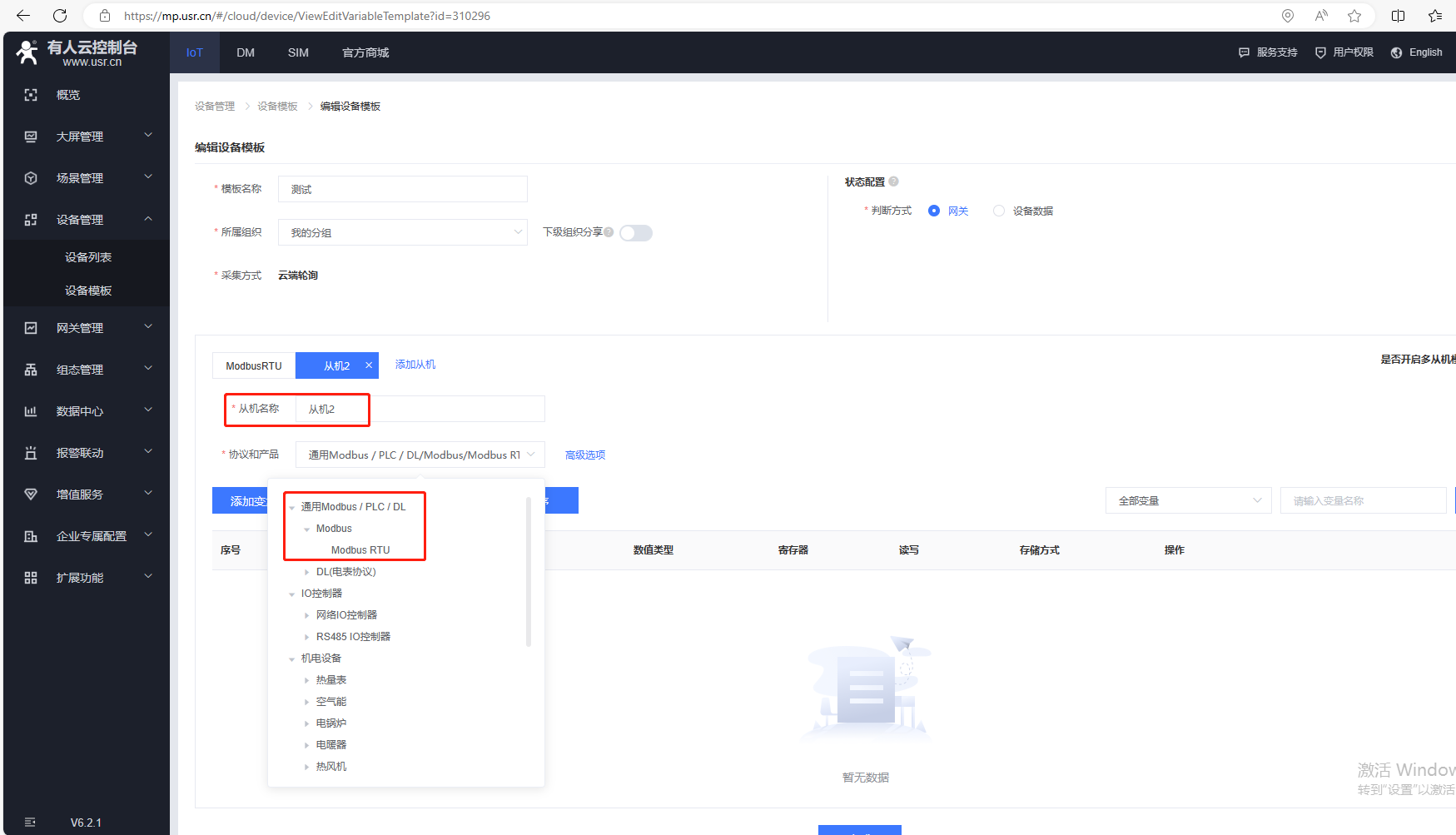

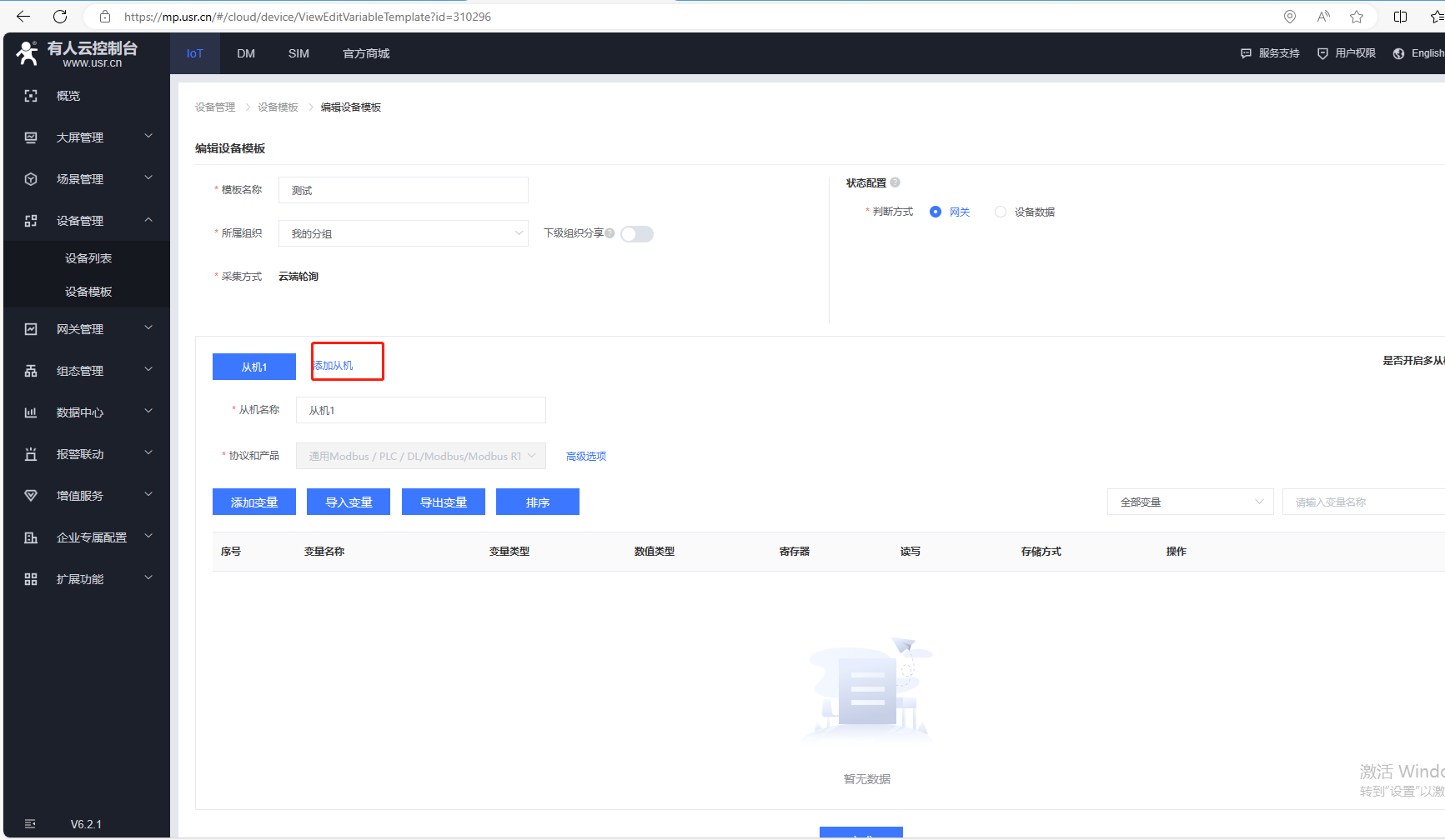

（2）點擊添加從機，從機名稱填從機2，通用Modbus/PLC/DL，選擇Modbus，協議選擇Modbus Rtu，點擊完成。

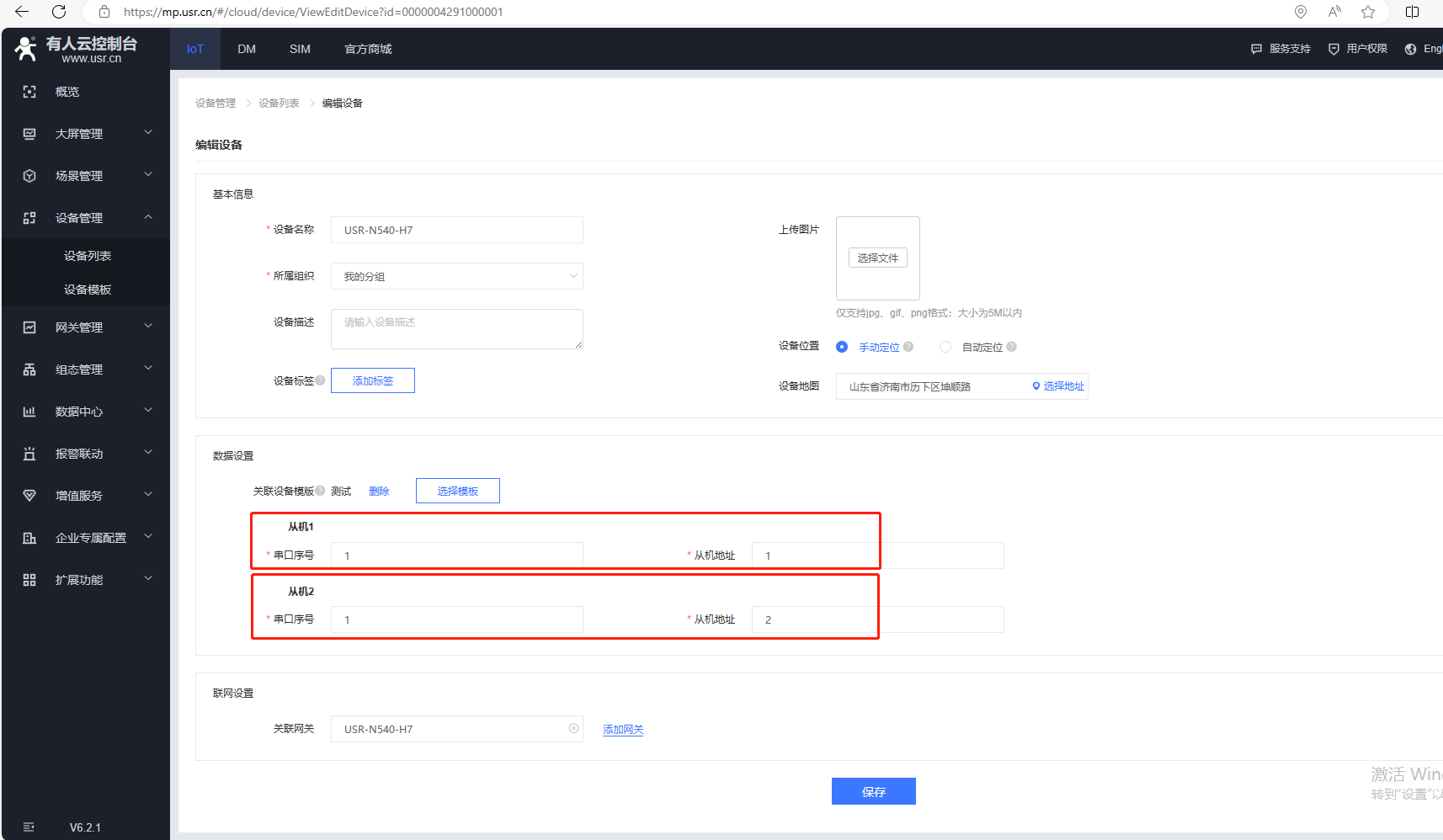

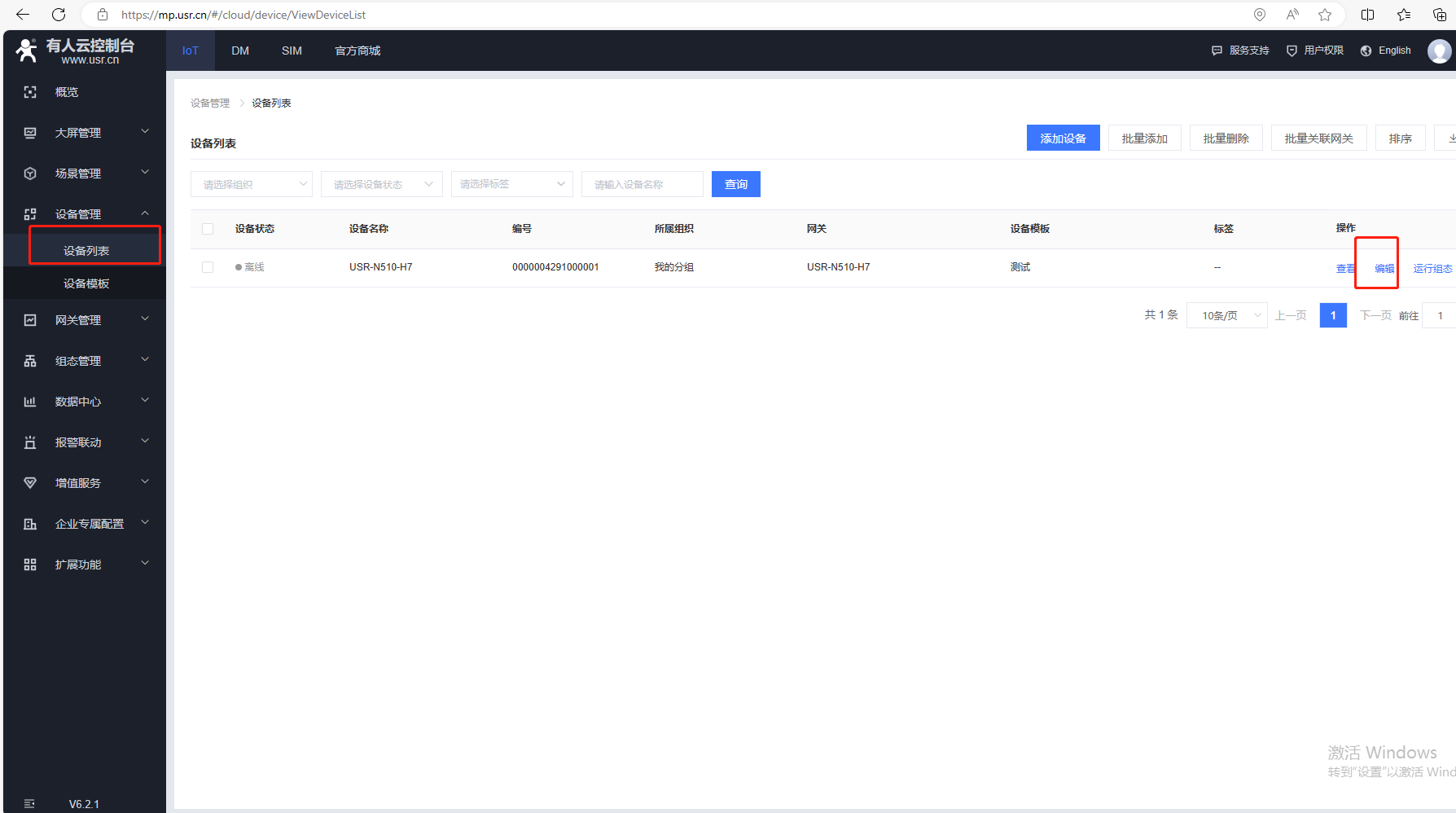

（3）點擊設備列表，點擊編輯，從機2，串口序號保持默認1，從機地址填2，點擊保存。

6、添加變量

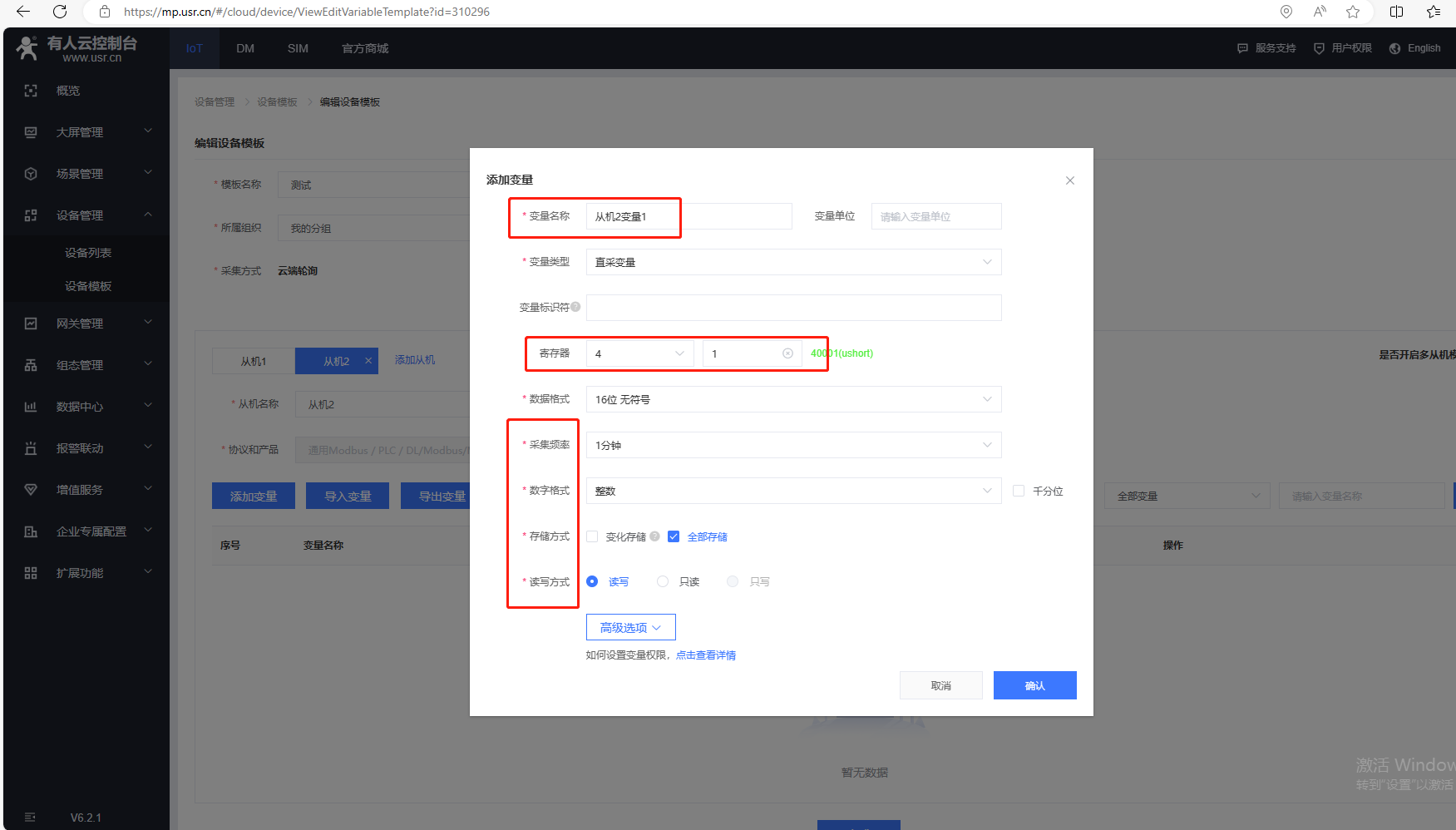

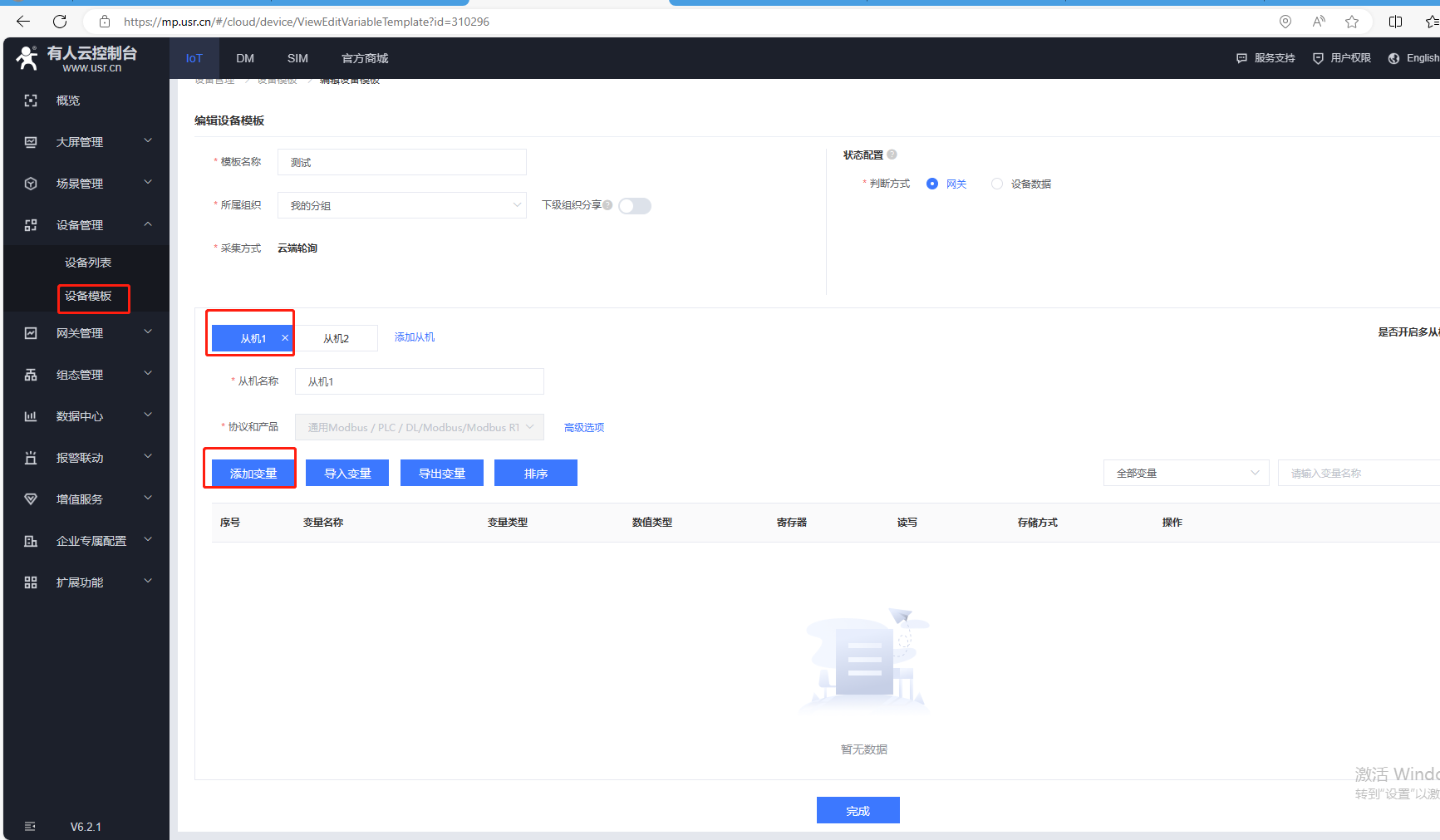

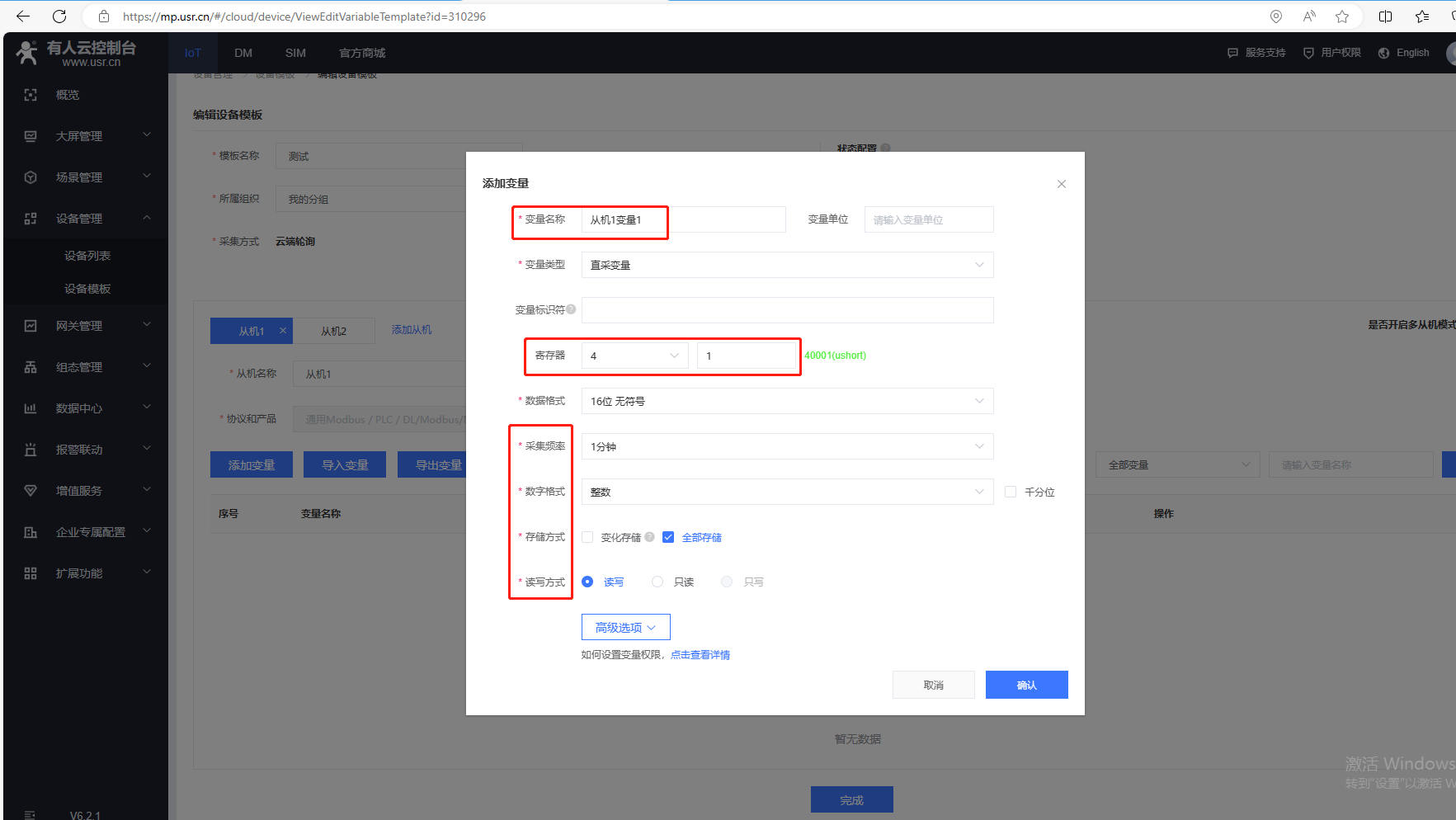

（1）點擊設備模板，點擊編輯，選中從機1，點擊添加變量，名稱從機1變量1，選擇變量類型，寄存器功能碼用4（對應03讀功能碼），變量設置1（對應實際寄存器地址十進制0，實際寄存器地址十進制加1，填入變量）。

采集頻率1分鐘。

可以選擇存儲方式和讀寫方式。

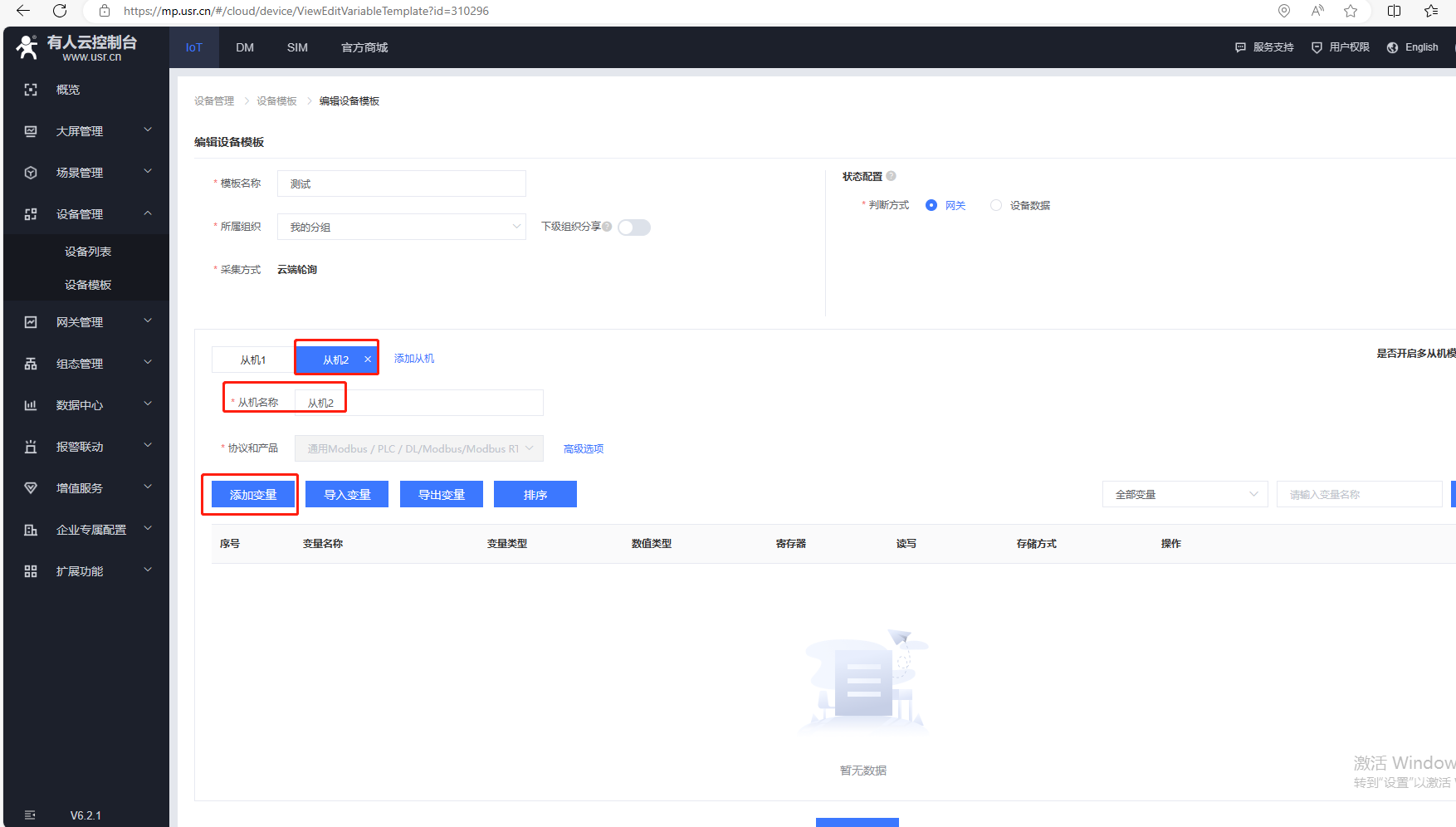

（2）選中從機2，點擊添加變量，名稱從機2變量1，選擇變量類型，寄存器功能碼用4（對應03讀功能碼），變量設置1（對應實際寄存器地址十進制0，實際寄存器地址十進制加1，填入變量）。

采集頻率1分鐘。

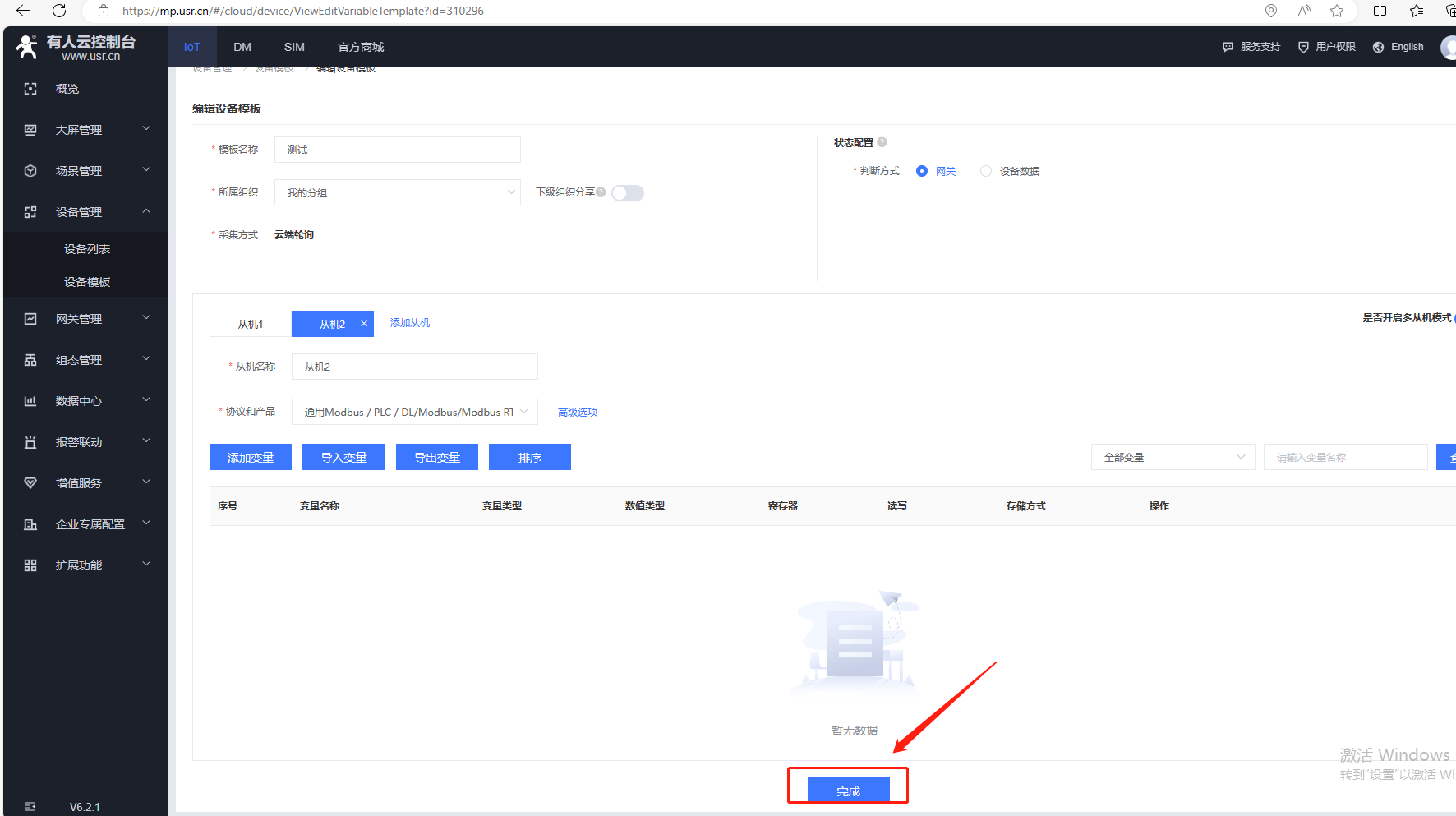

可以選擇存儲方式和讀寫方式。點擊確認，最后點擊完成。

四、N540參數設置

1、局域網搜索N540 IP

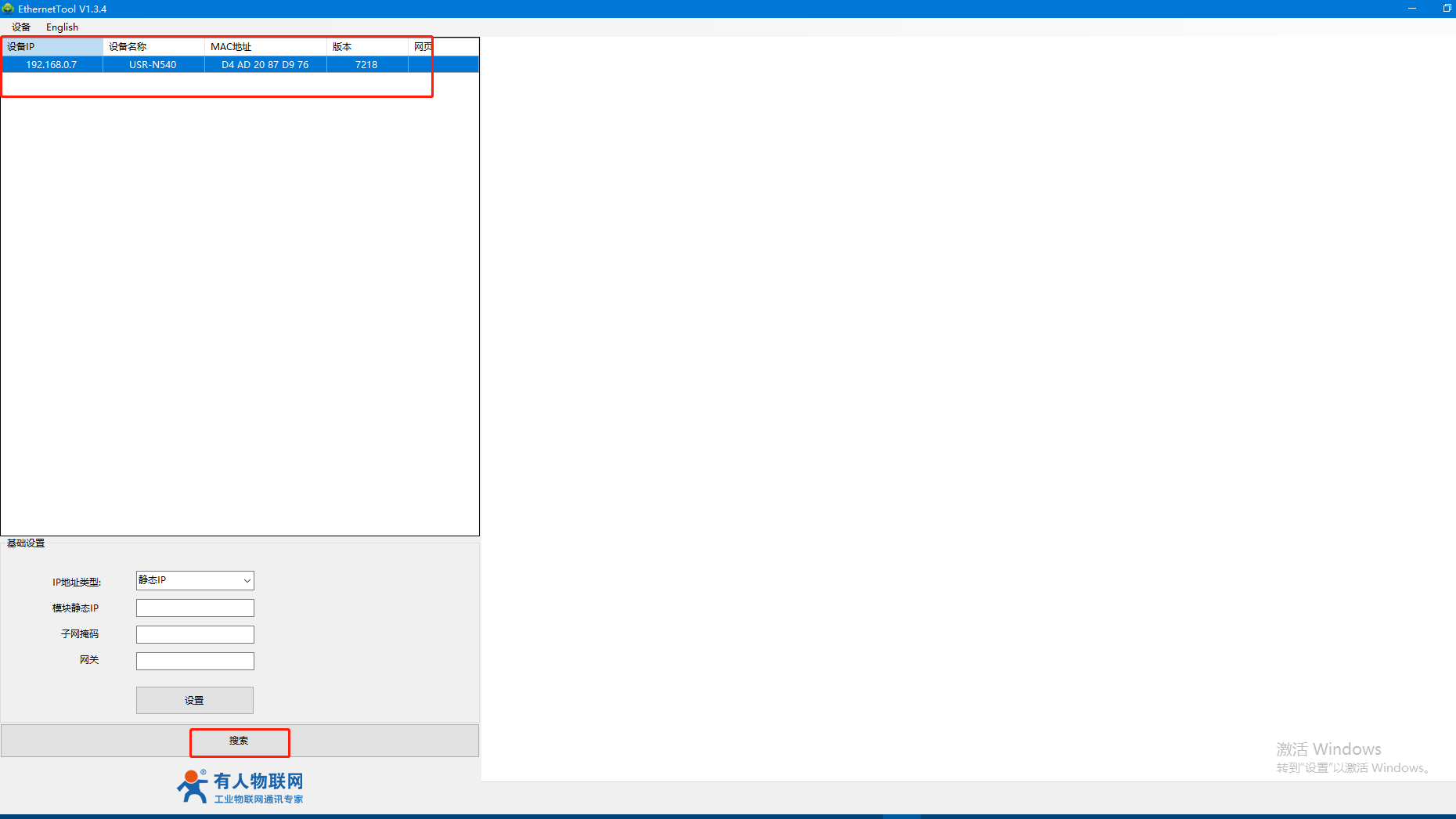

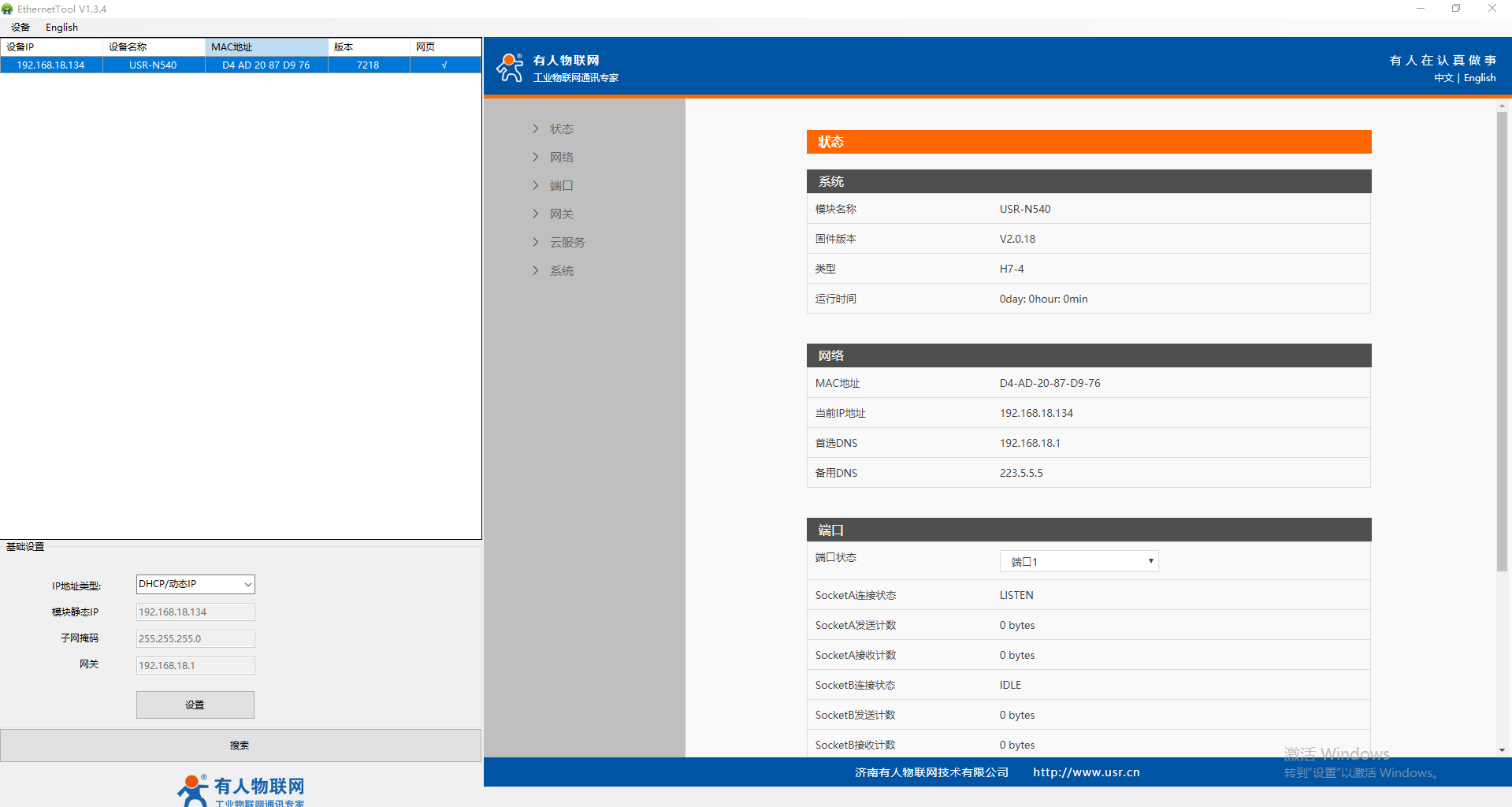

N540和電腦網線直連，打開H7軟件，搜到N540的IP。

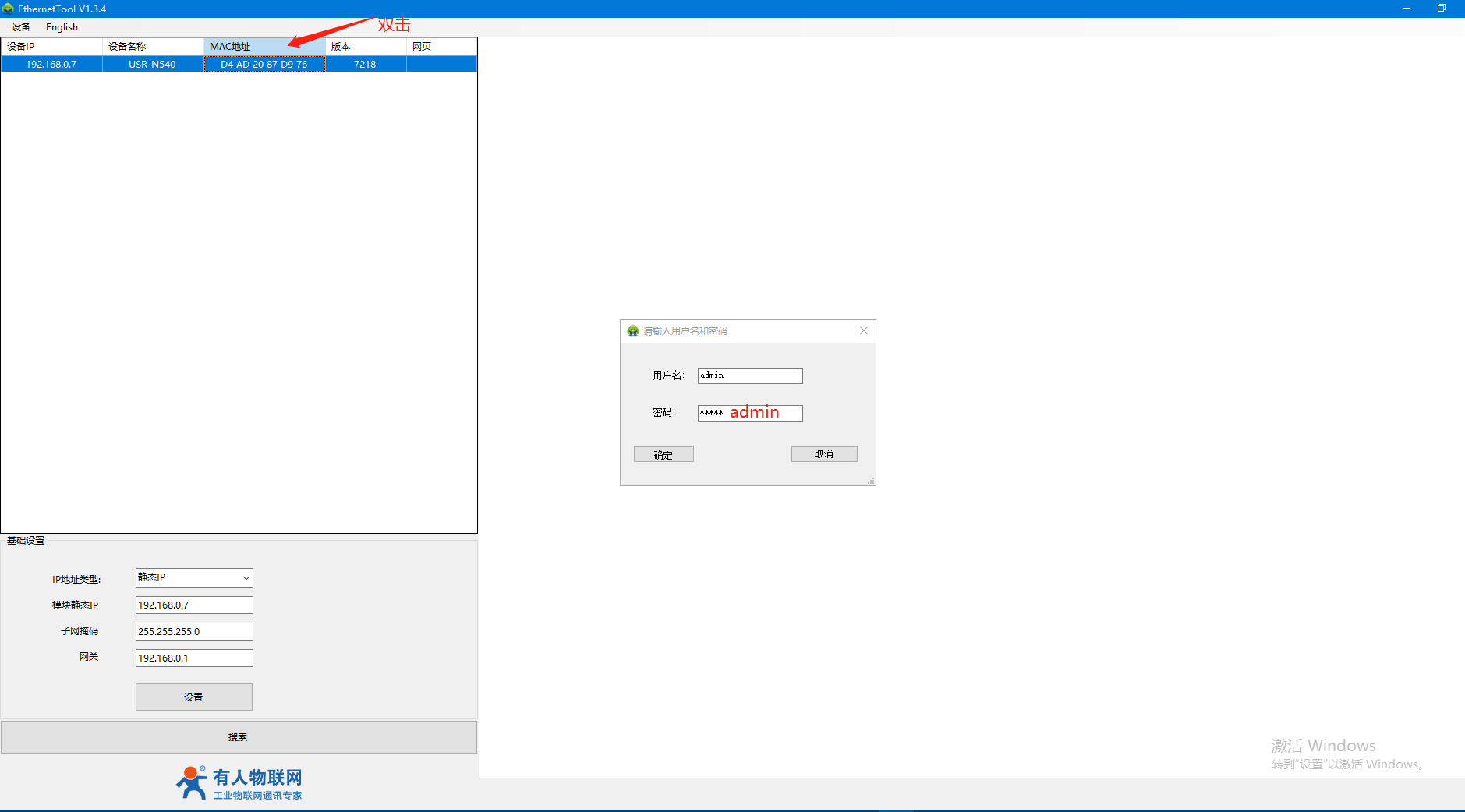

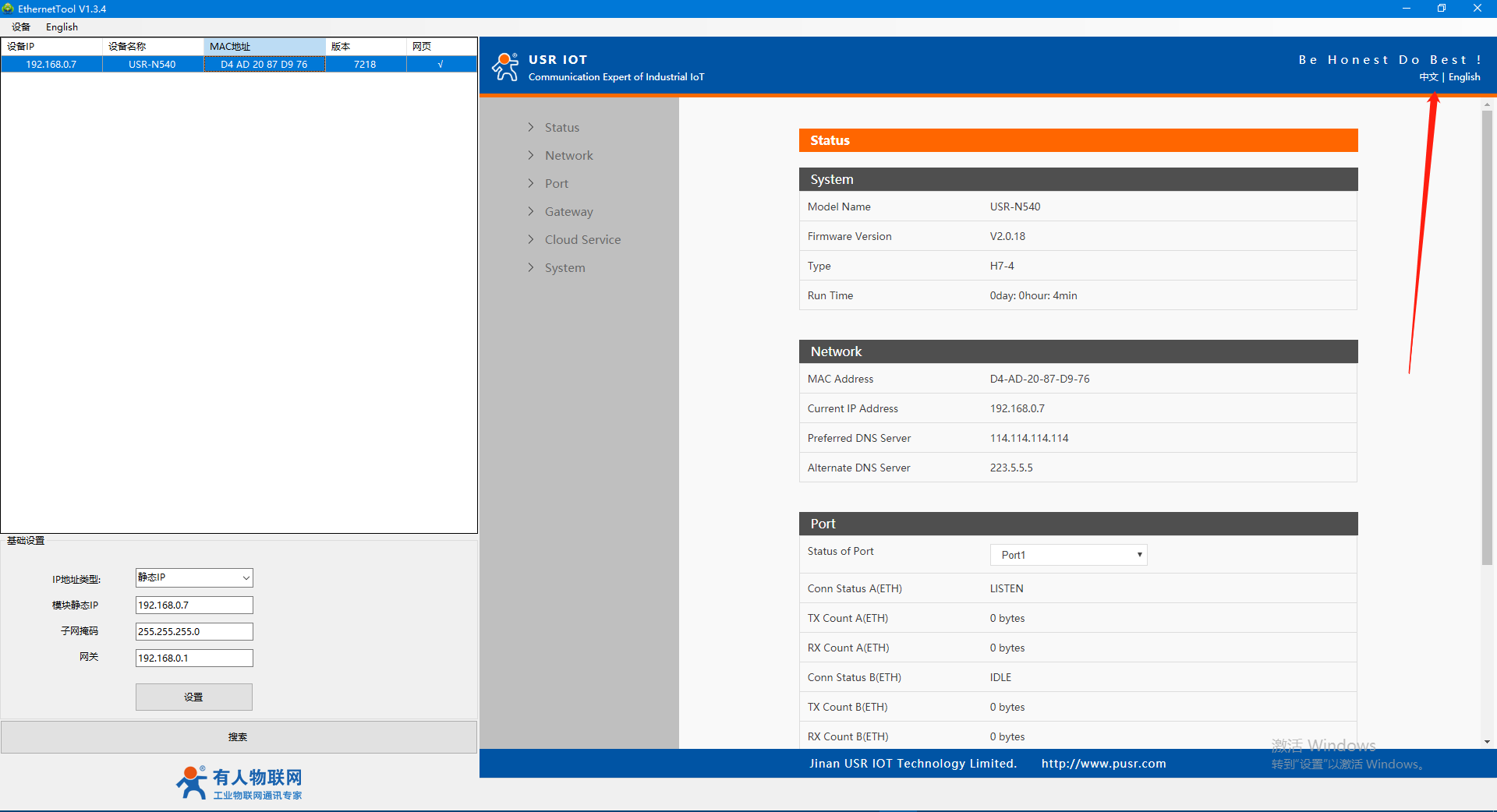

2、登陸N540網頁，切換中文顯示

3、設置連接有人云服務器參數

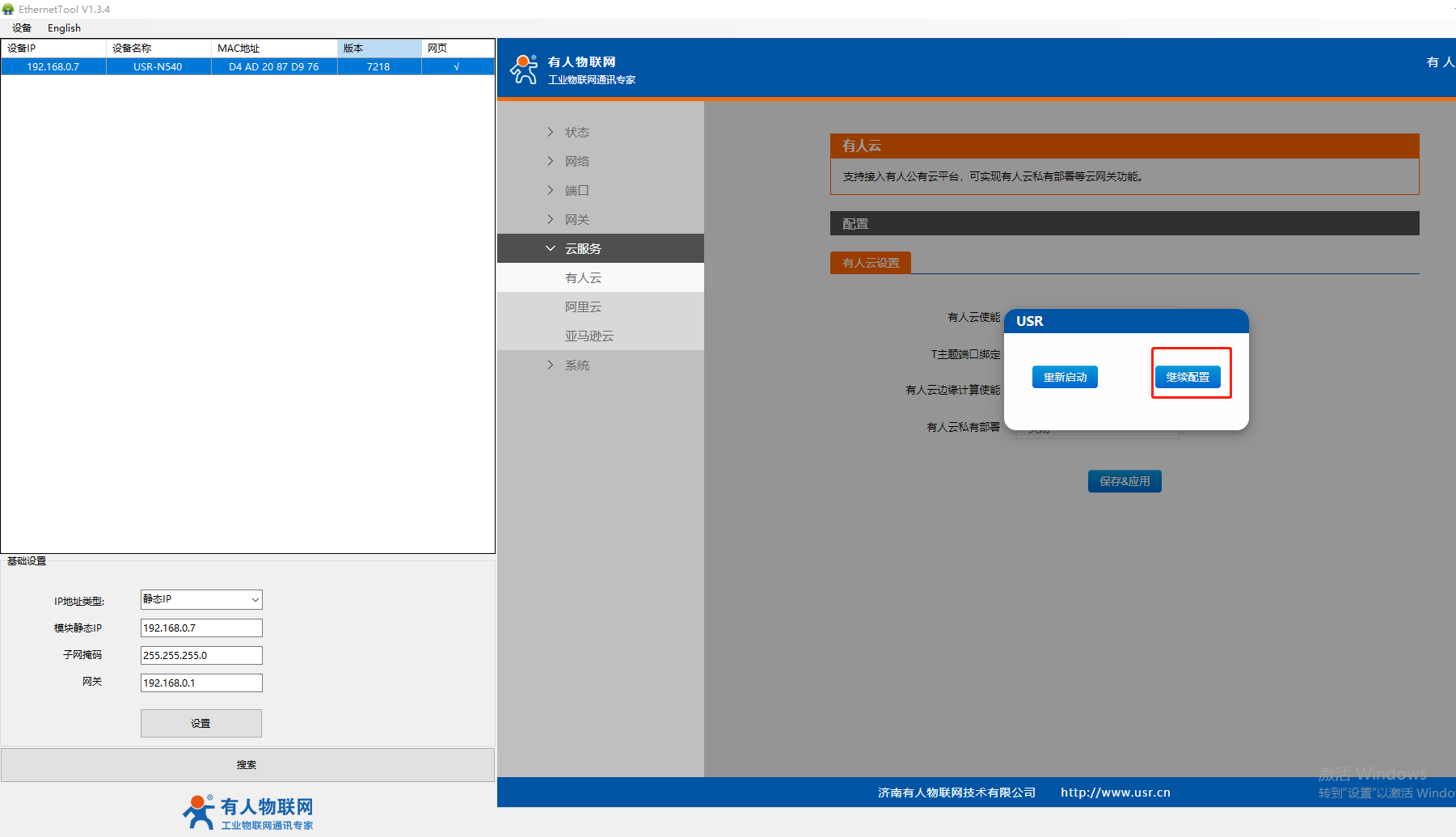

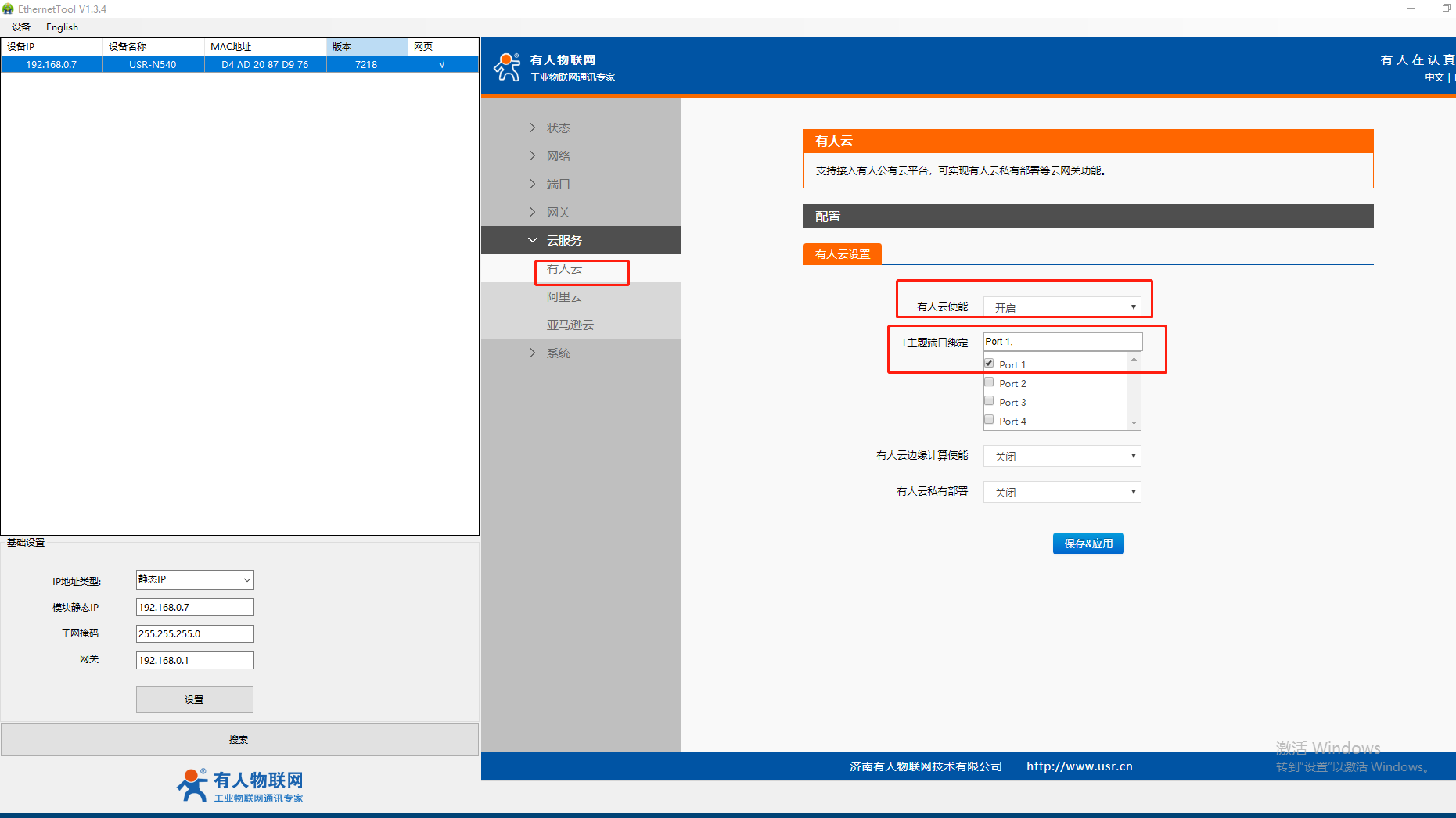

打開云服務，點擊有人云，將有人云使能開啟，T主題端口綁定選擇Port1,先不重新啟動，點擊繼續配置。

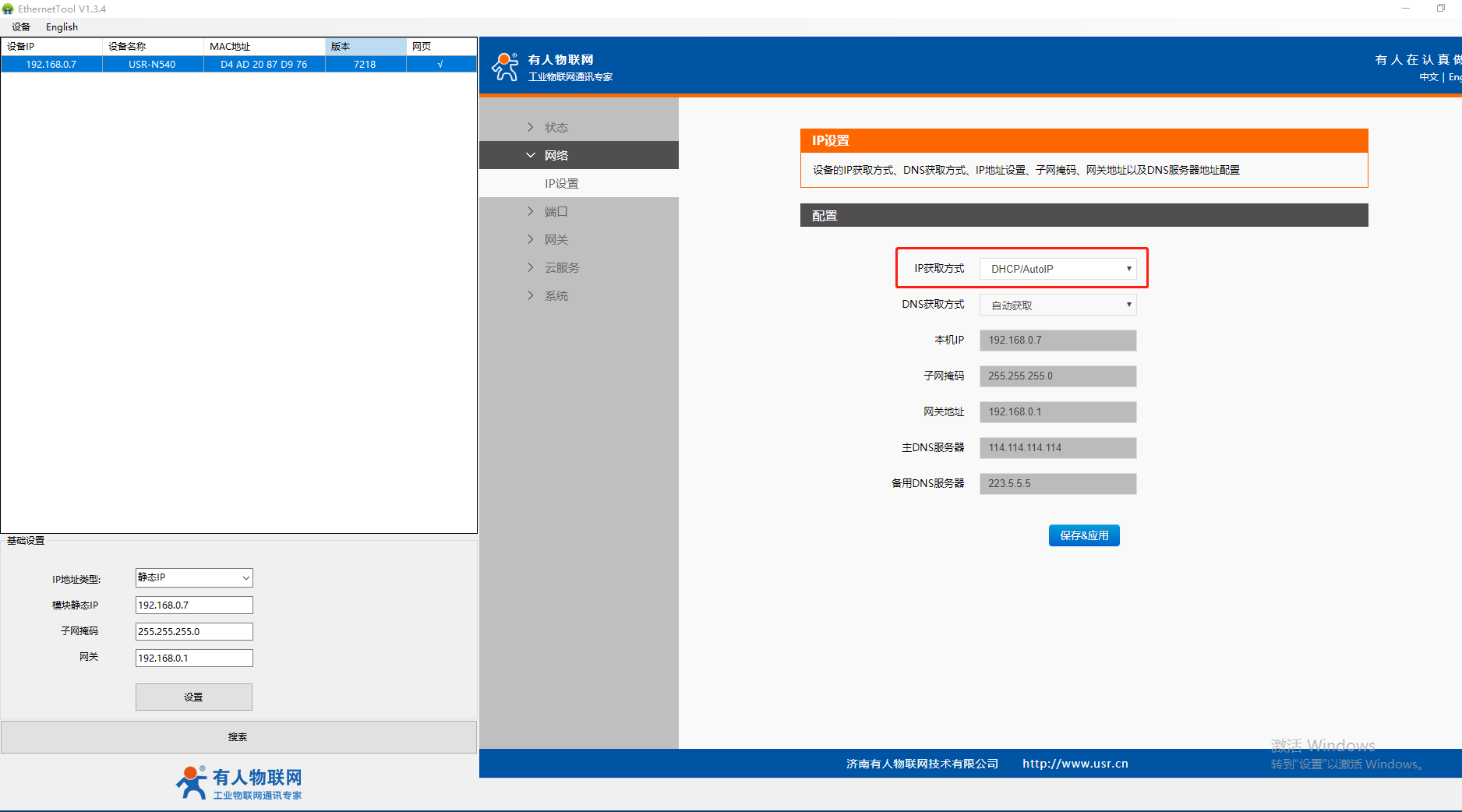

4、將IP獲取方式改為DHCP

網絡，IP設置，將IP獲取方式靜態改為DHCP動態獲取IP，點擊保存&應用。

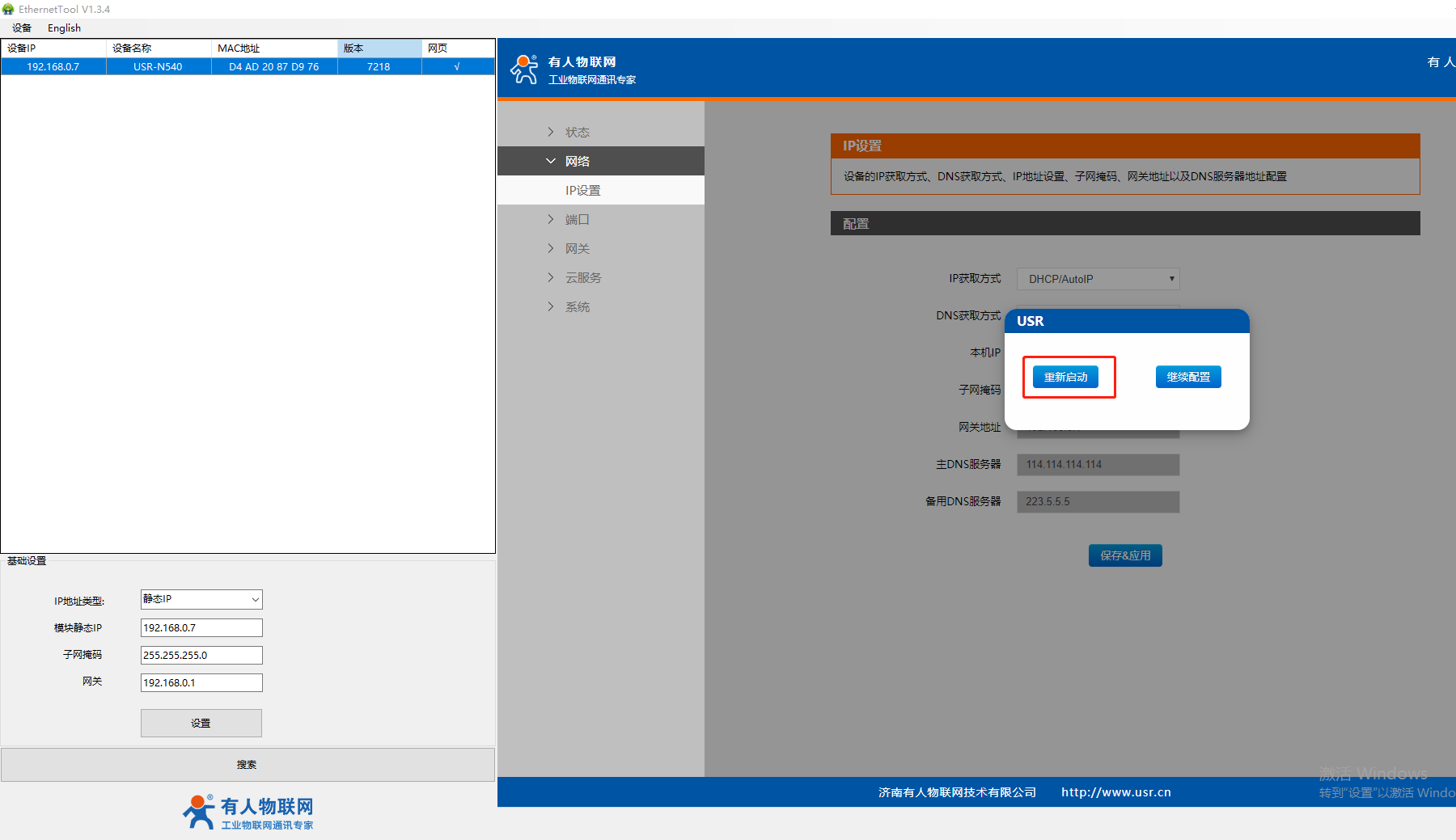

5、點擊重新啟動

6、N540網線連接路由器，重新搜索路由器分配給N540的IP

五、有人云兩個從機數據采集

1、N540產品有人云在線

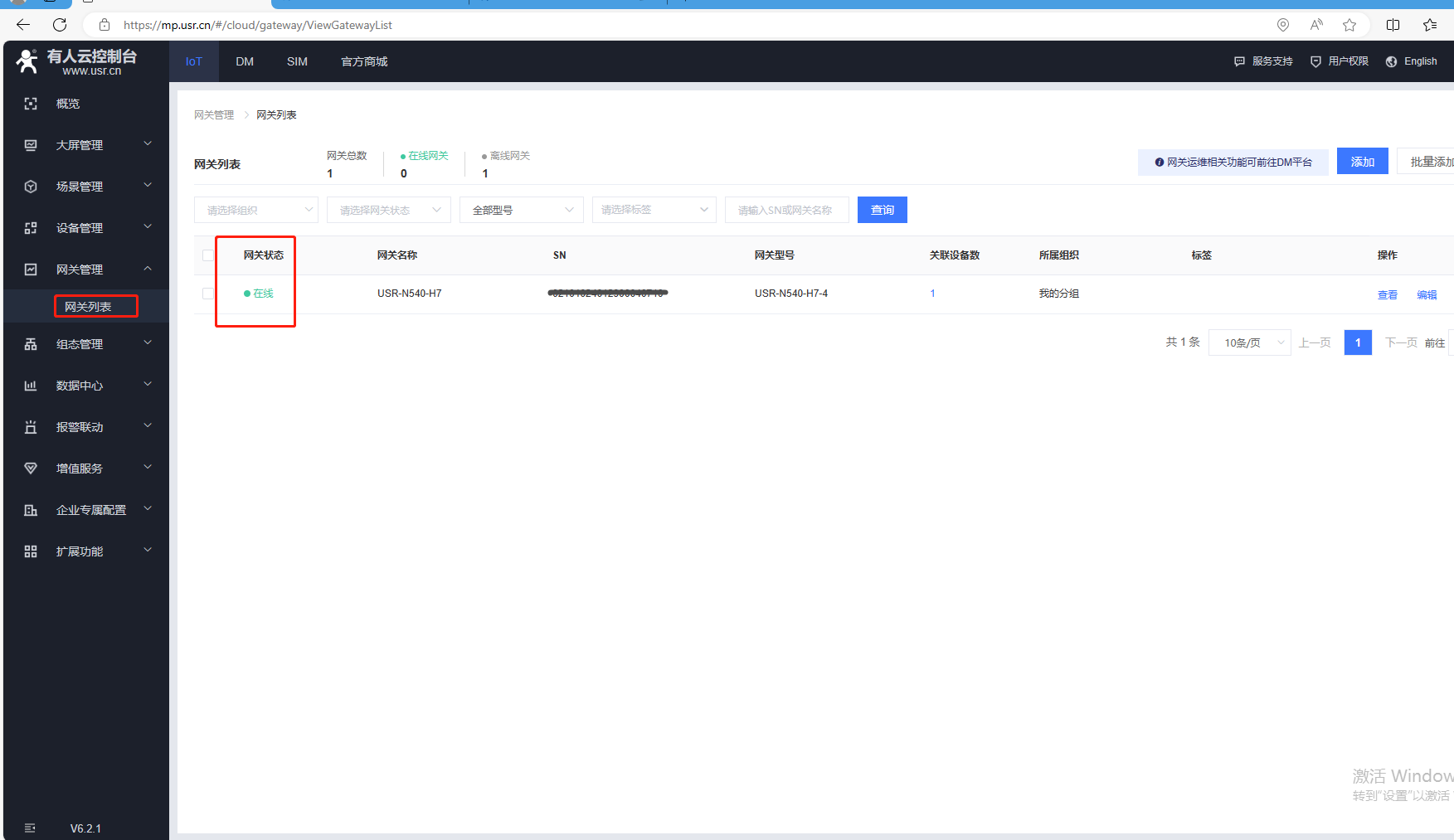

N540網線接可以聯外網的路由器，可以登陸有人云，看到網關列表、設備列表中，N540產品網關狀態是在線。

2、打開2個MODBUS SLAVE軟件模擬2個從機

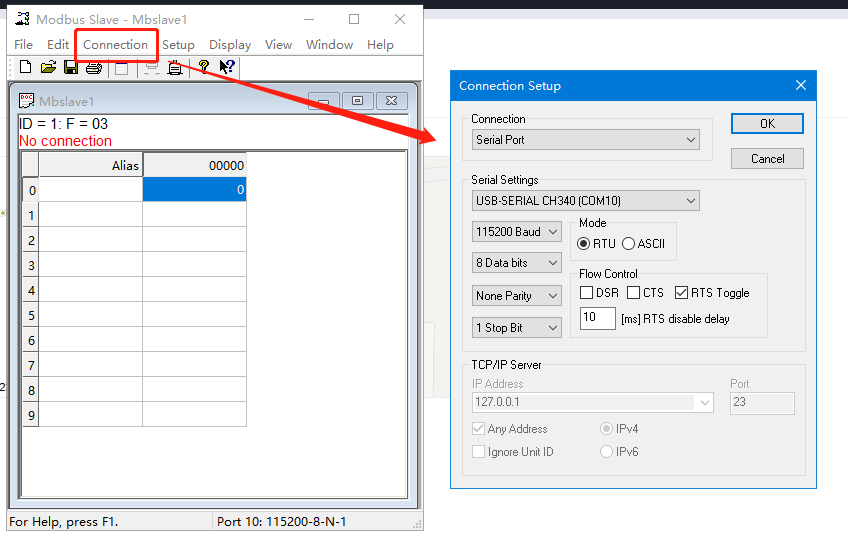

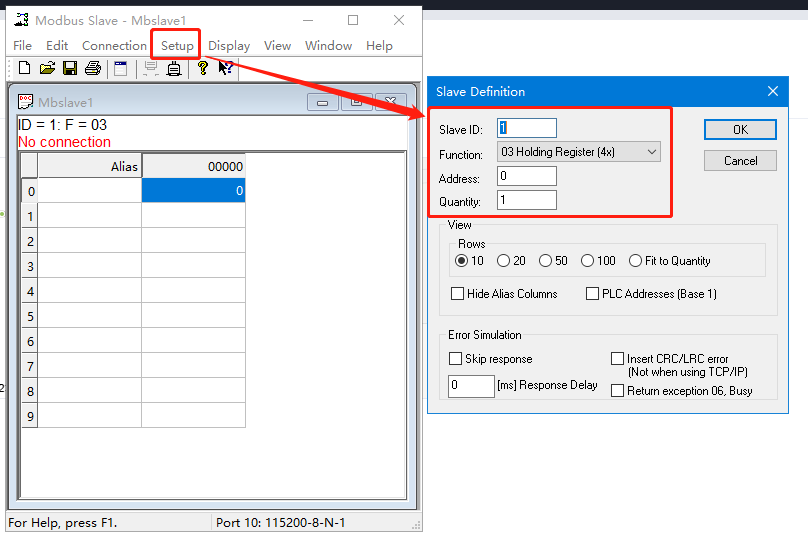

（1）第一個MODBUS SLAVE打開COM10，點擊Setup，Slave ID從機地址用1，F(xiàn)unction功能碼用03，Address寄存器起始地址用0，Quantity寄存器地址數量用1。

就是模擬從機地址1，采集1個寄存器地址0的數據。

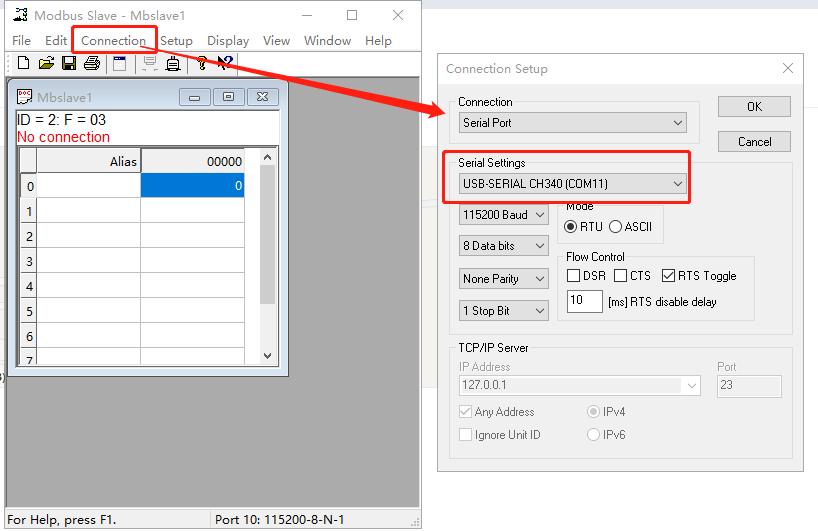

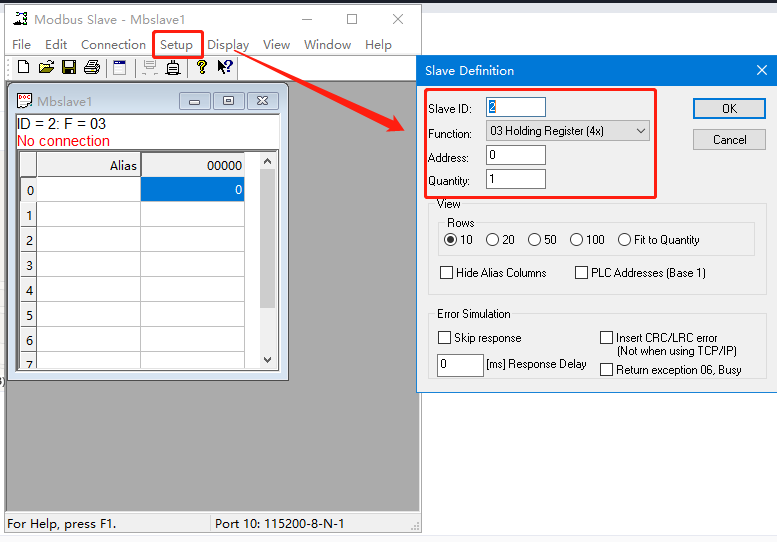

（2）第一個MODBUS SLAVE打開COM11，點擊Setup，Slave ID從機地址用2，F(xiàn)unction功能碼用03，Address寄存器起始地址用0，Quantity寄存器地址數量用1。

就是模擬從機地址1，采集1個寄存器地址0的數據。

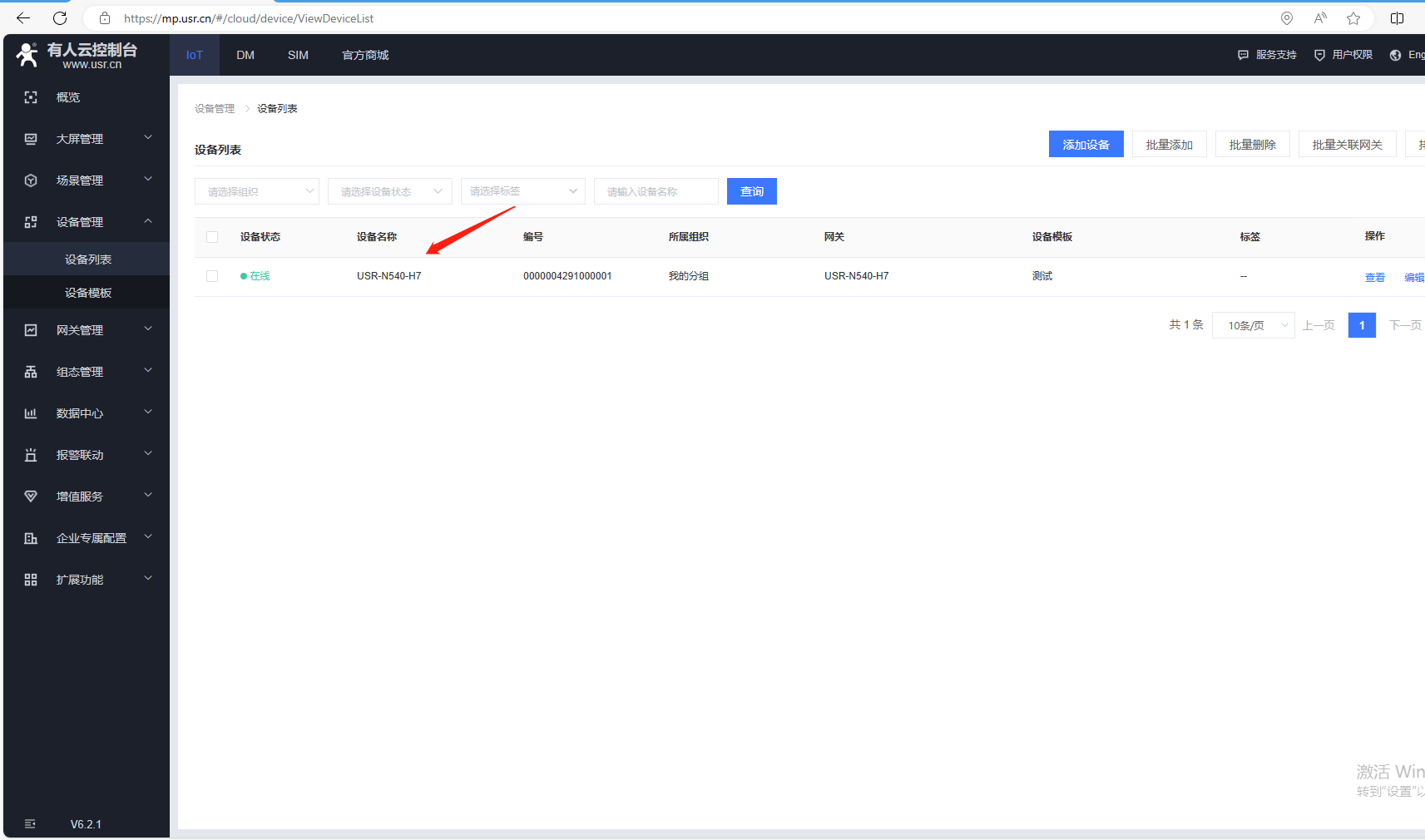

3、點擊設備列表，設備名稱

4、有人云采集數據

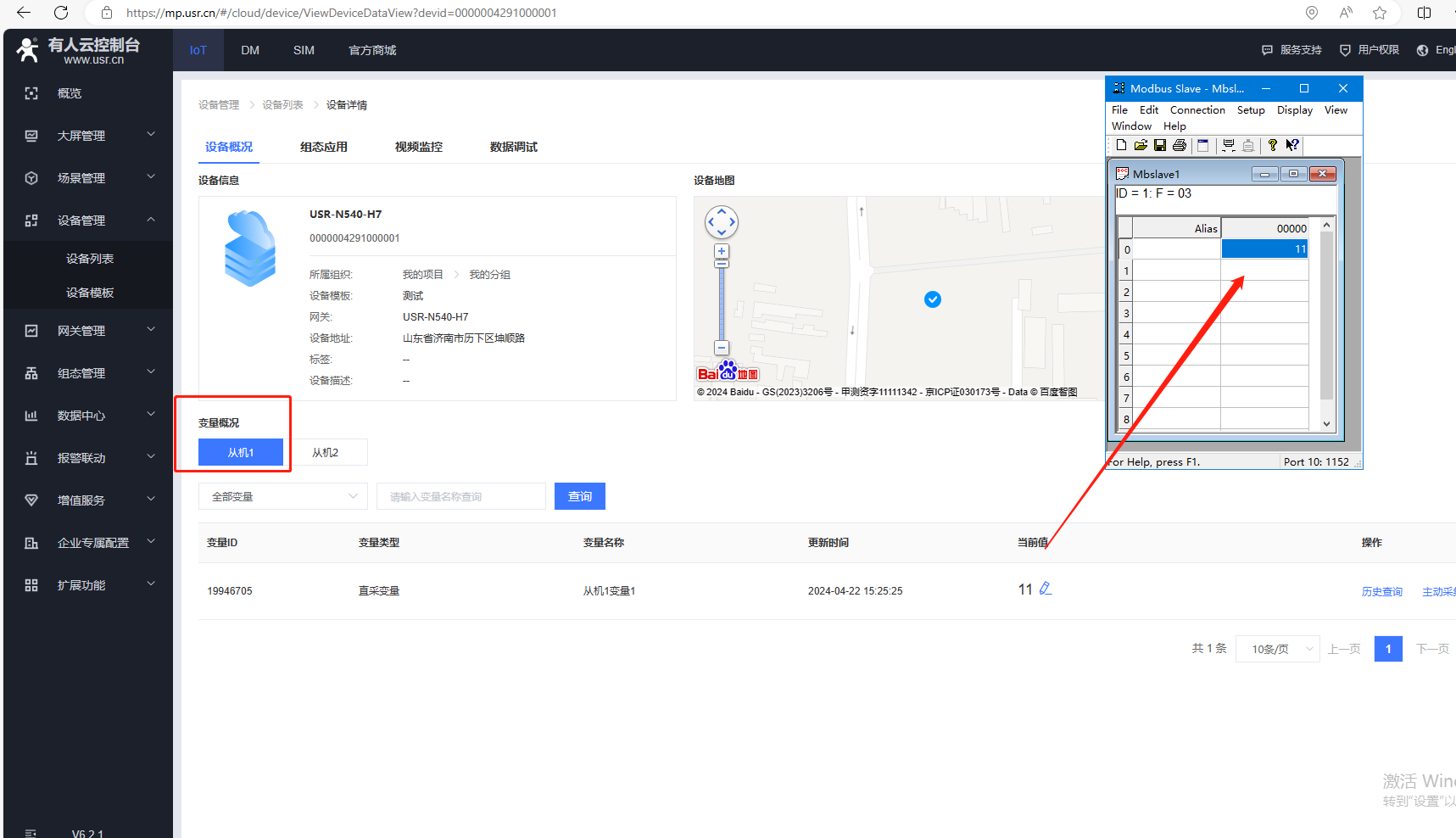

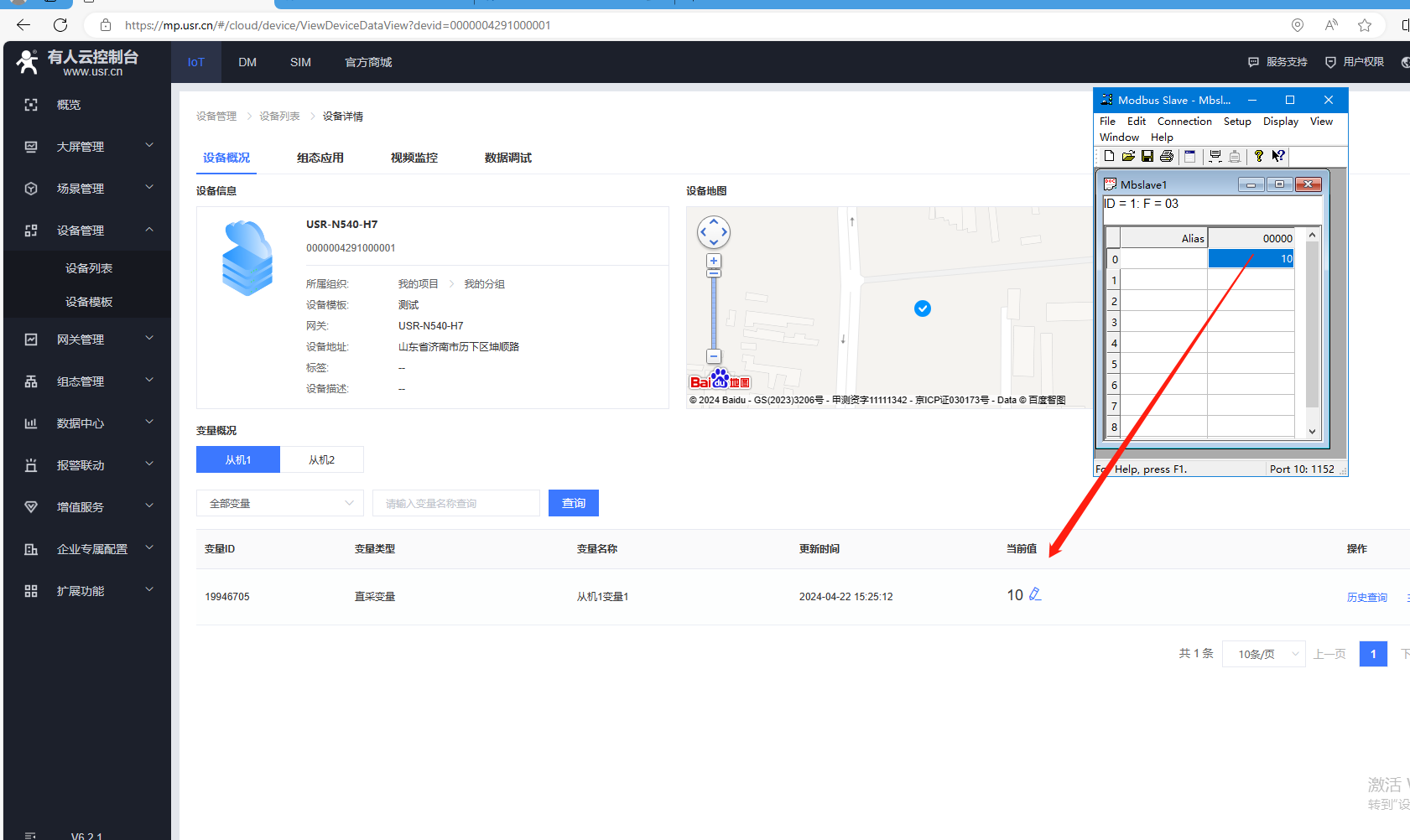

（1）改變2個MODBUS SLAVE軟件的寄存器地址數據。COM10接的從機1，寄存器輸入10，有人云1分鐘采集數據10，有人云寫數據11，對應MODBUS SLAVE串口寄存器顯示數據11。

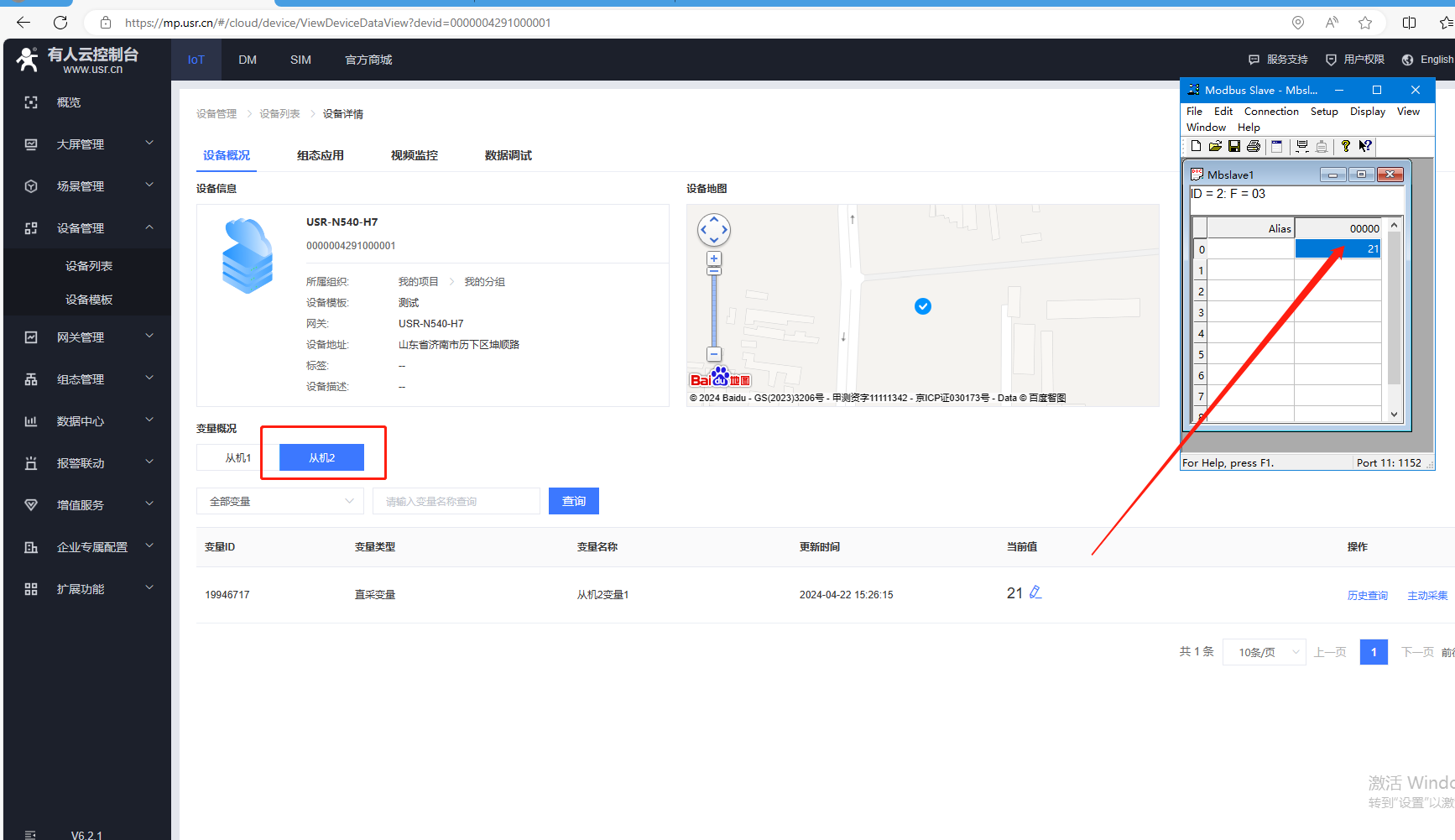

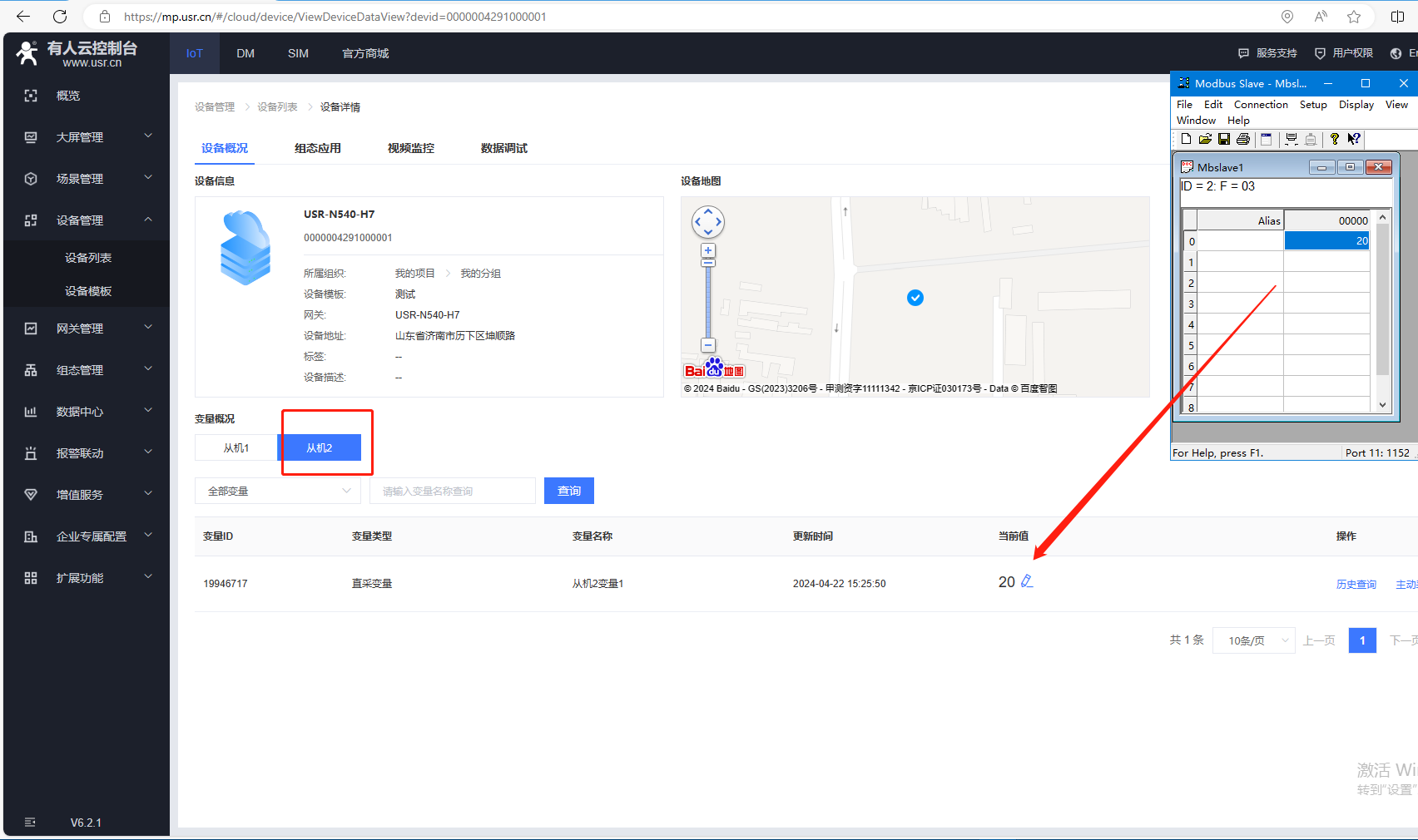

（2）改變2個MODBUS SLAVE軟件的寄存器地址數據。COM10接的從機2，寄存器輸入20，有人云1分鐘采集數據20，有人云寫數據21，對應MODBUS SLAVE串口寄存器顯示數據21。

5、有人云數據調試

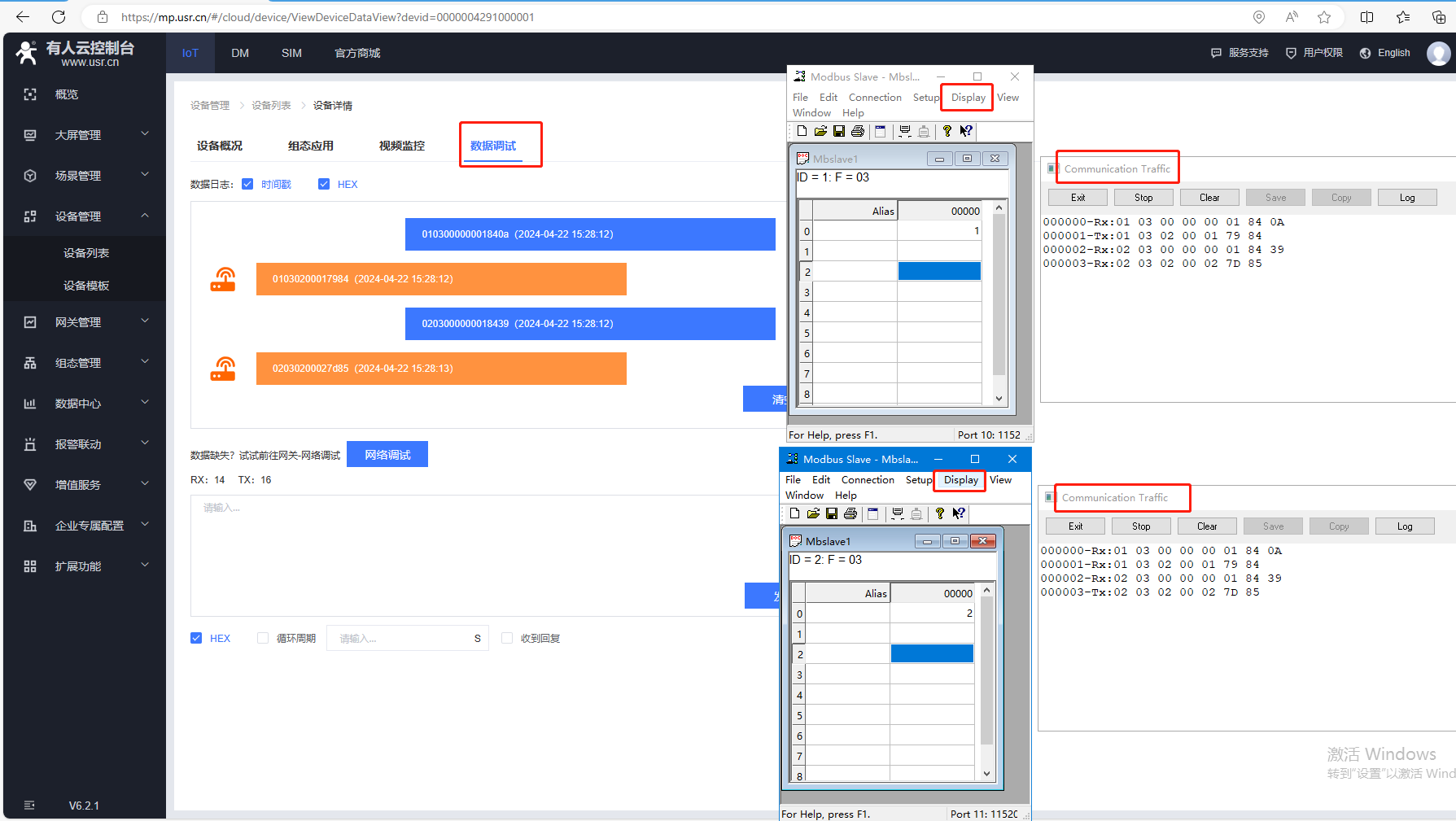

點擊設備列表，設備名，找到數據調試，可以監控有人云下發的命令和回復的數據。

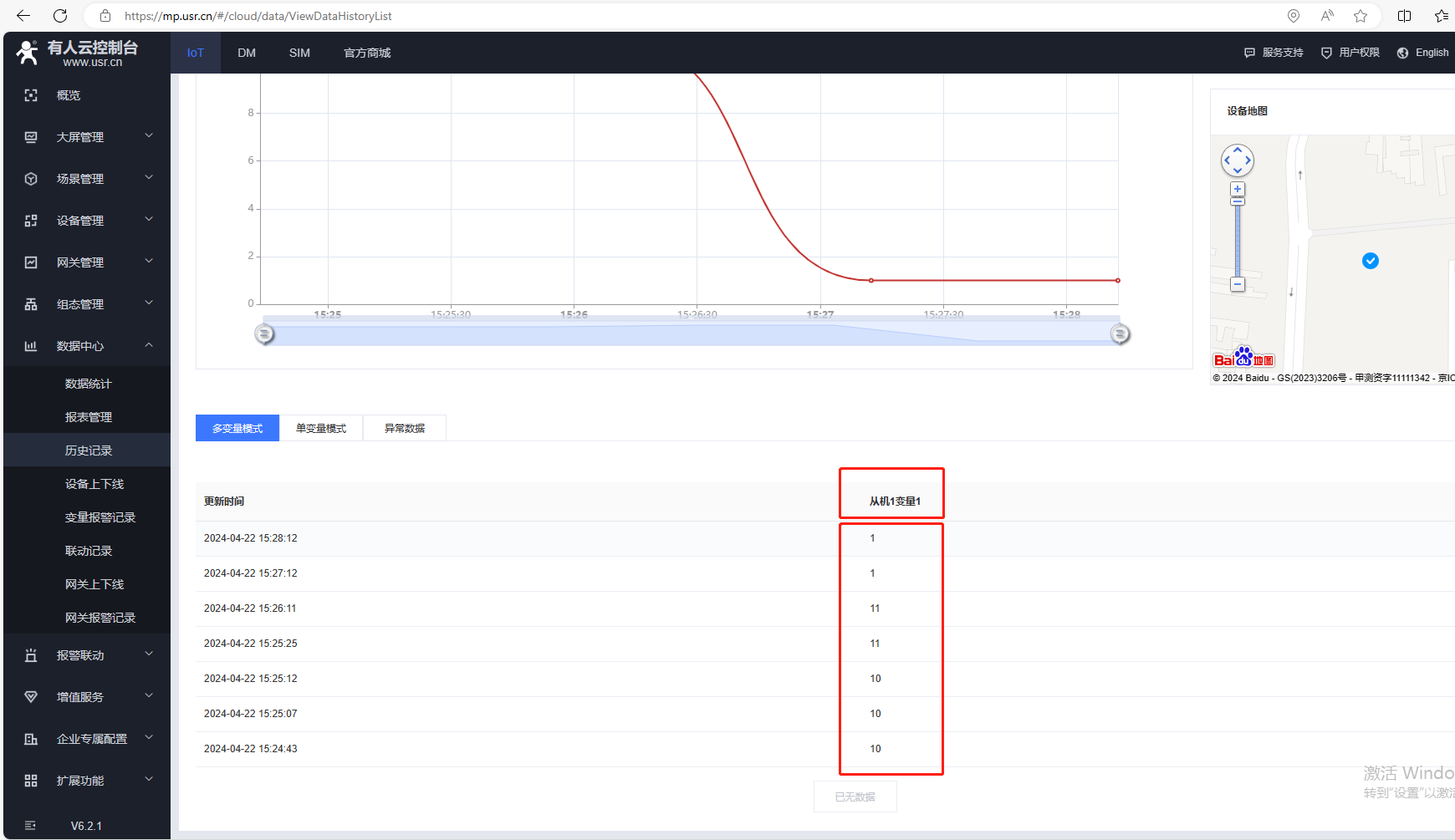

6、有人云歷史記錄

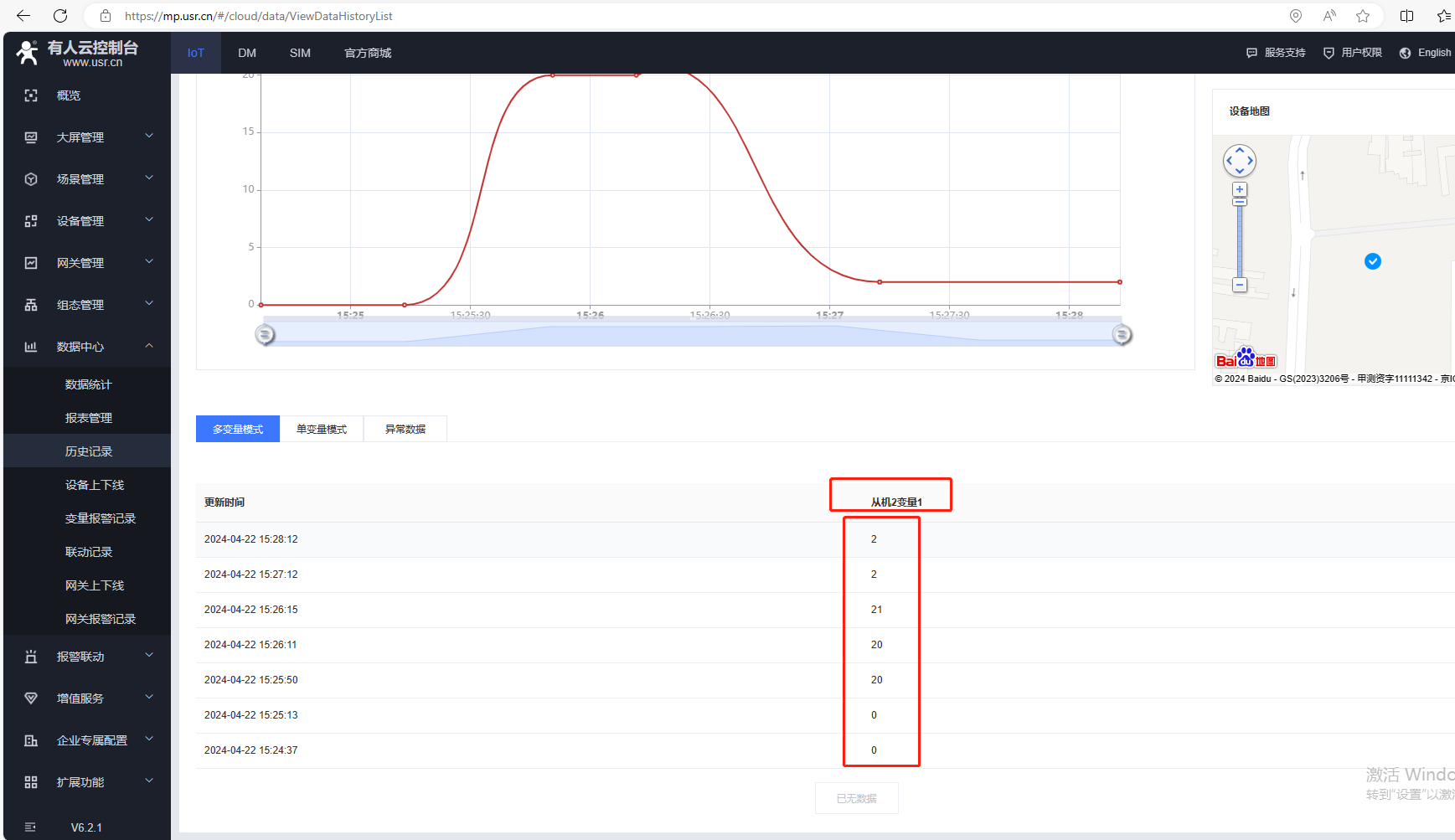

點開數據中心，點擊歷史記錄，可以查看有人云采集變量的歷史記錄。

編寫人：金志方 編寫日期：2024-05-15

審核人：金志方 審核日期：2024-05-15

訂正版本：V1.0 訂正內容：初稿
