一、資料下載

WH-G401tf 套接字分發協議說明書官網下載鏈接：http://imbacareer.com.cn/Download/697.html

WH-G401tf 說明書官網下載鏈接：http://imbacareer.com.cn/Download/992.html

WH-G401tf 硬件設計手冊官網下載連接：http://imbacareer.com.cn/Download/994.html

WH-G401tf AT指令集官網下載鏈接：http://imbacareer.com.cn/Download/1002.html

WH-G401tf 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/939.html

調試助手軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

FTP他升級說明書官網下載鏈接http://imbacareer.com.cn/Download/696.html

二、硬件連接

1、所需物品

WH-Cat1-OpenEVK-G401TF表貼WH-G401TF-G產品 1臺

12V電源適配器 1個

數據線 1條

筆記本電腦 1臺

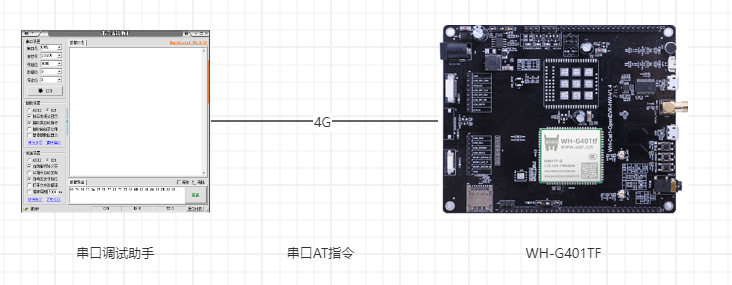

2、硬件連接

WH-Cat1-OpenEVK-G401TF開發板插上4G天線，插上SIM卡，將配件中帶的數據線接入天線旁邊的U口，另一端接到電腦的USB口上，然后產品接12V電源適配器上電。

電腦打開設置軟件。

附圖：

三、產品參數設置

1、WH-G401tf密碼字確認

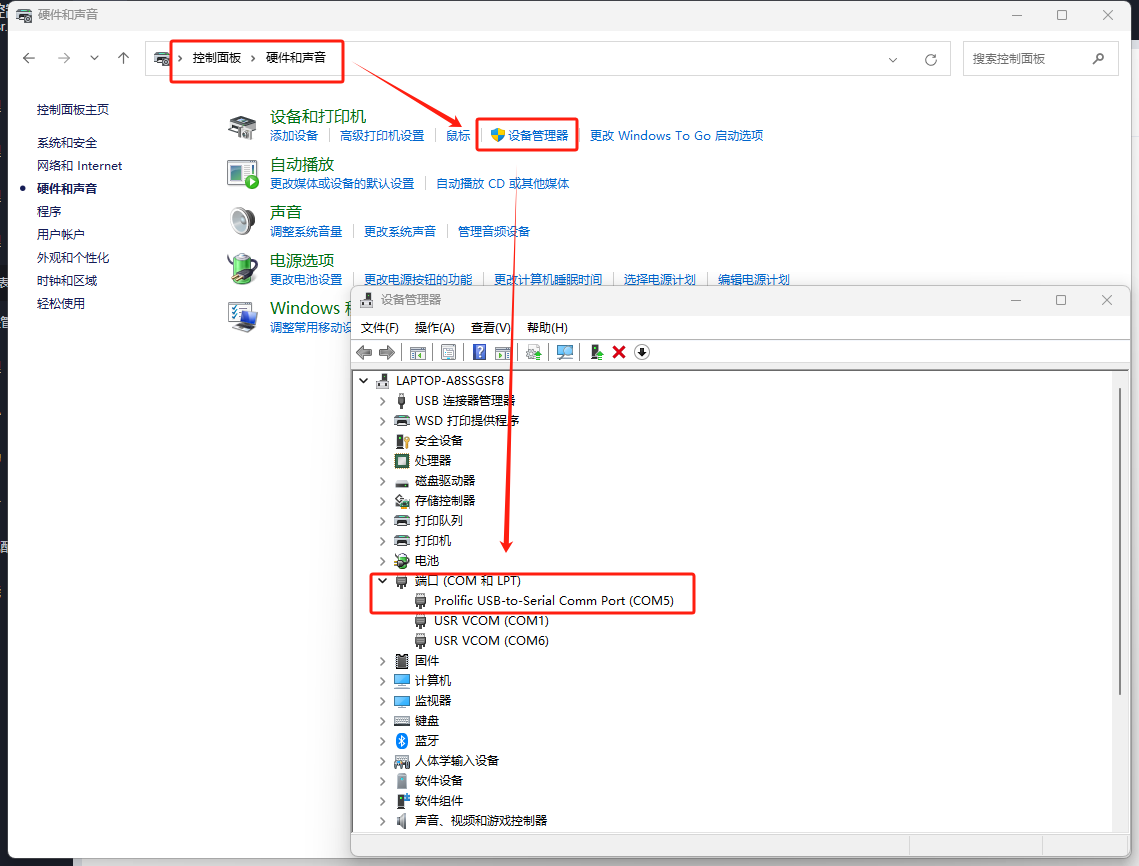

電腦打開控制面板---硬件和聲音---設備管理器---COM和LPT確認轉換器COM口為COM5

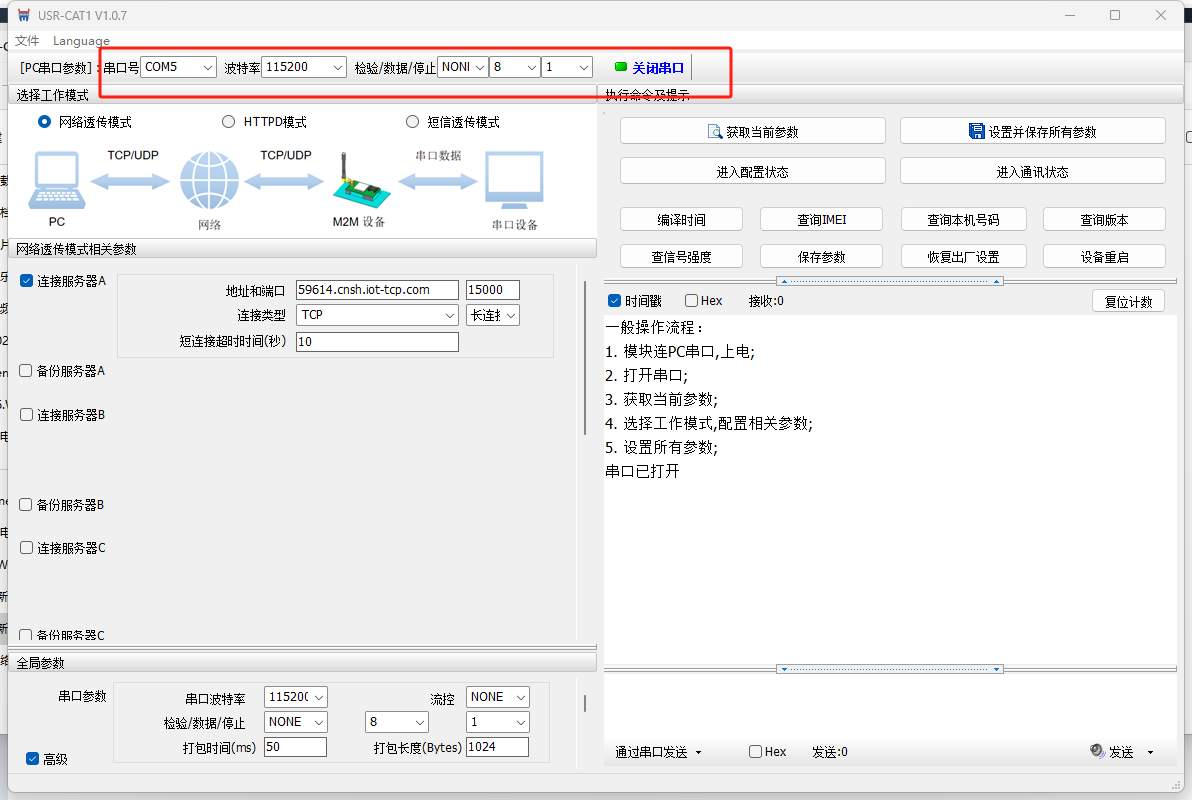

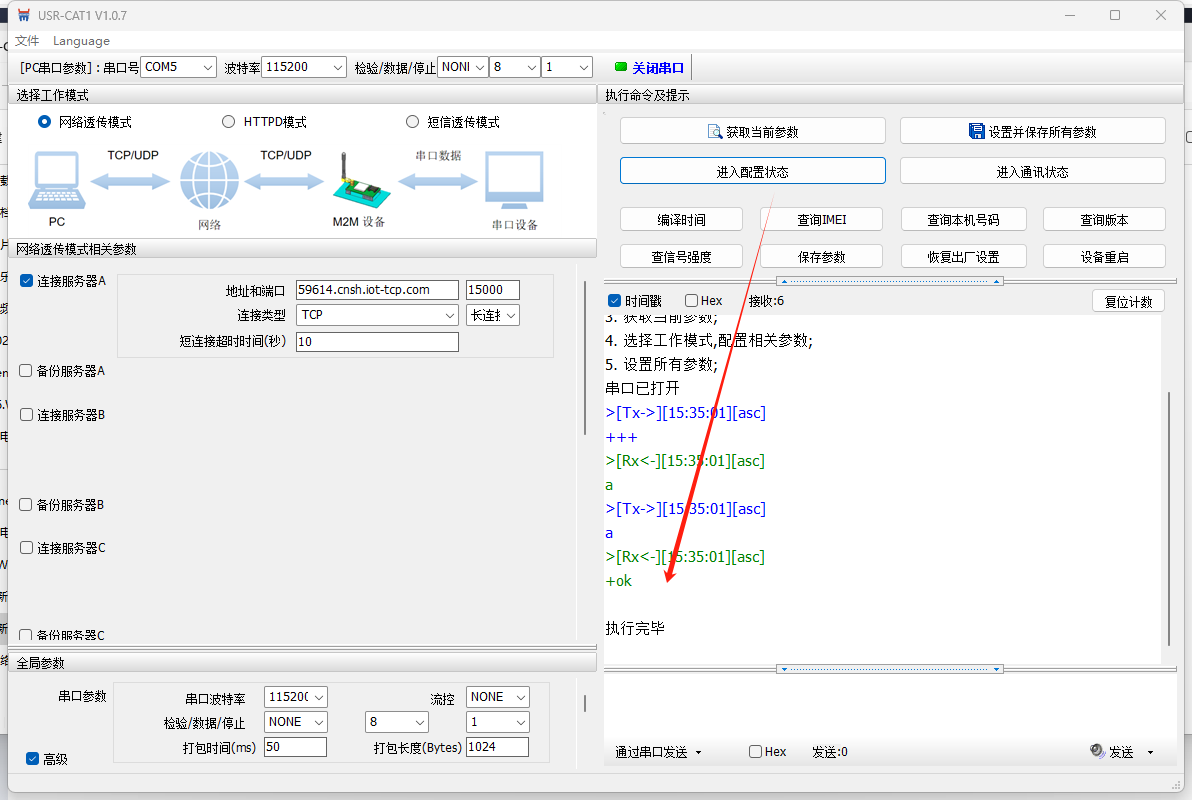

打開WH-G401tf上位機軟件，選擇COM5，115200 none 8 1，打開串口

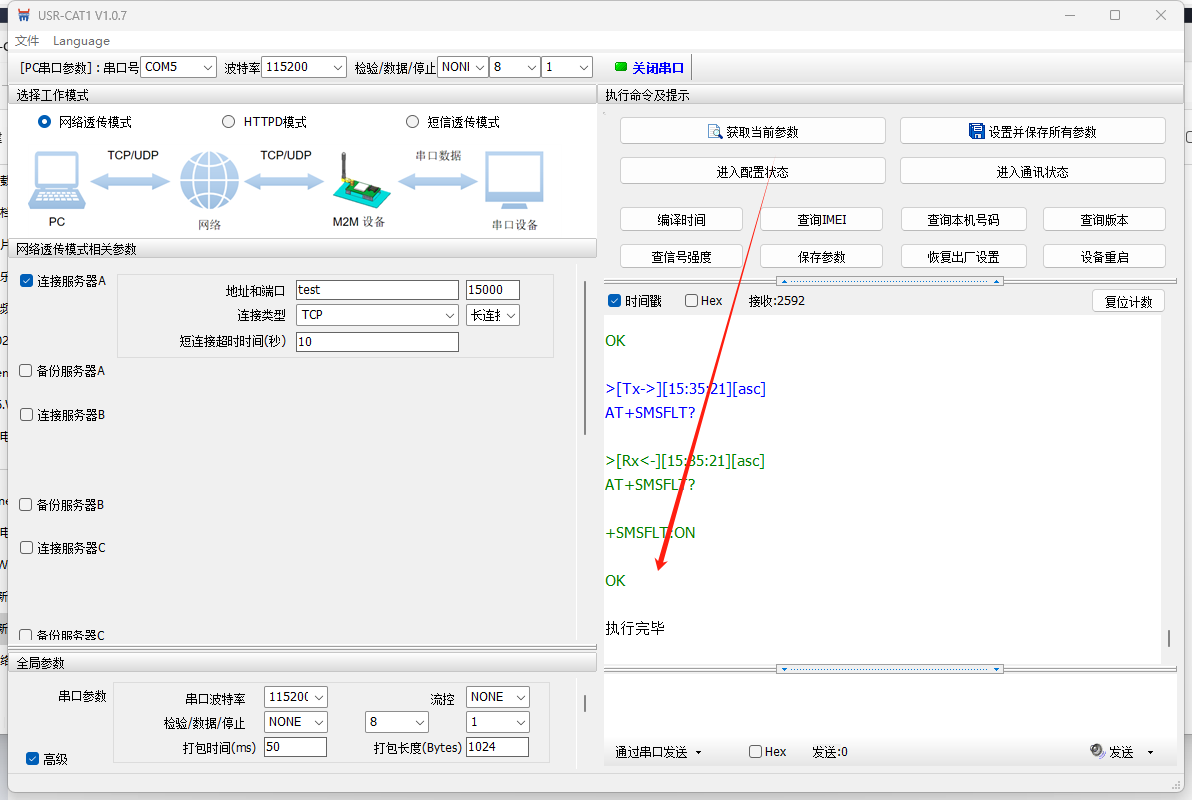

點擊進入配置狀態

獲取當前參數

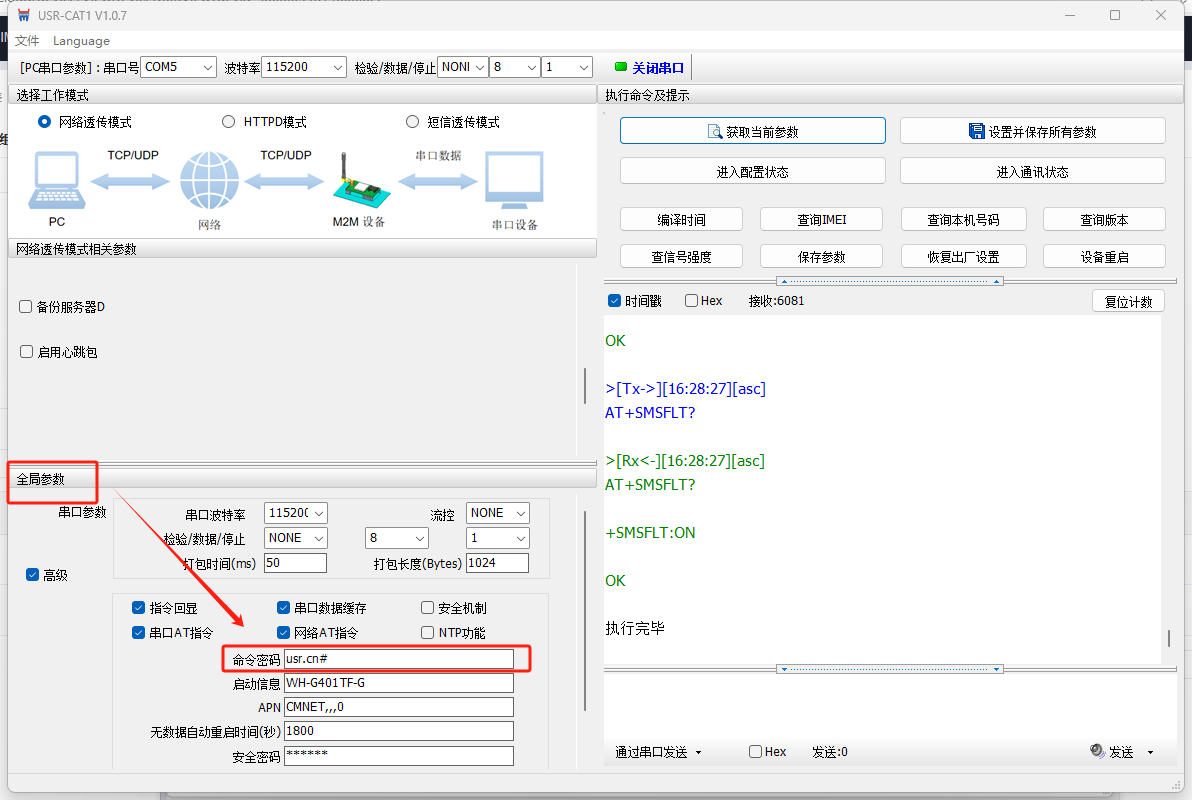

全局參數下拉，查看命令密碼usr.cn#（出廠默認是usr.cn#，用戶可以修改，修改后需要記?。?/span>

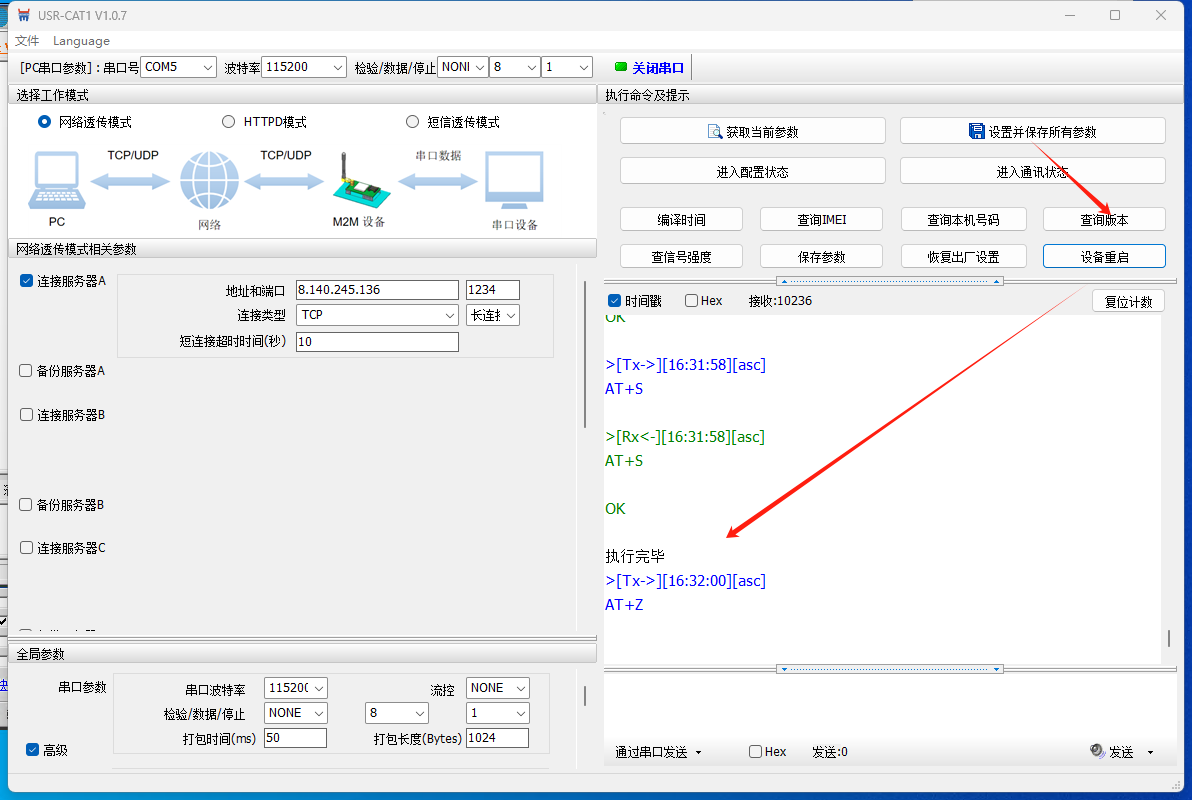

重啟設備或者進入通訊狀態

2、使用串口調試助手配置WH-G401tf參數

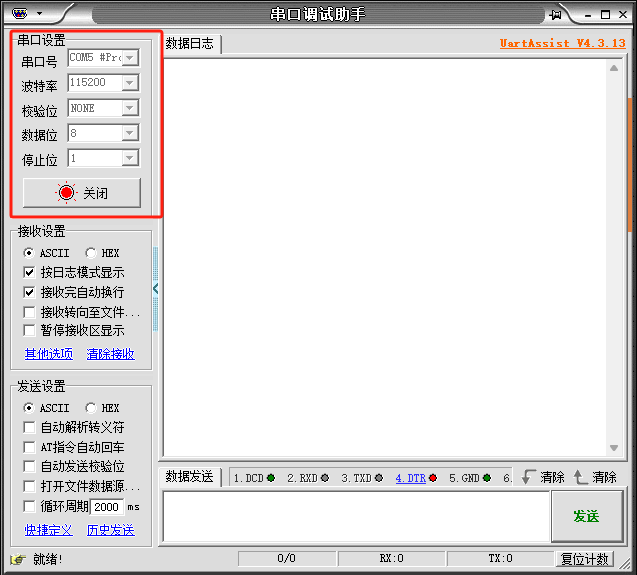

打開一個串口調試助手，選擇COM5,115200,NONE 8 1,打開串口

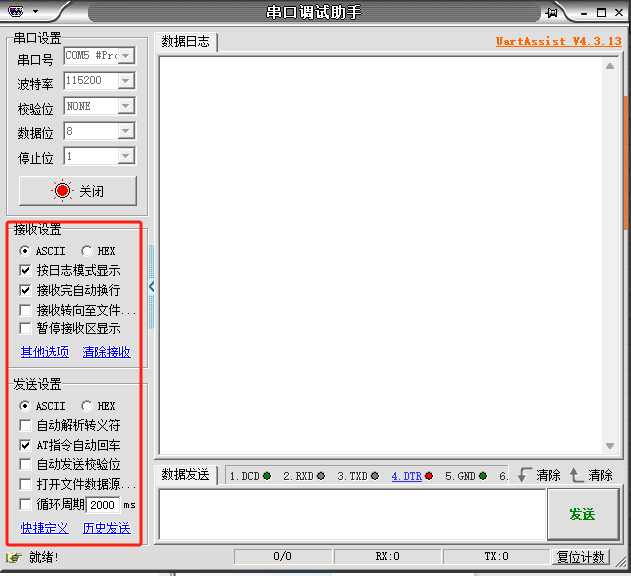

發送區和接收區都勾選ASCLL，發送區勾選“AT指令自動回車”若使用的串口調試助手沒有此選項需要用戶自己在每條AT指令后手動加回車換行。

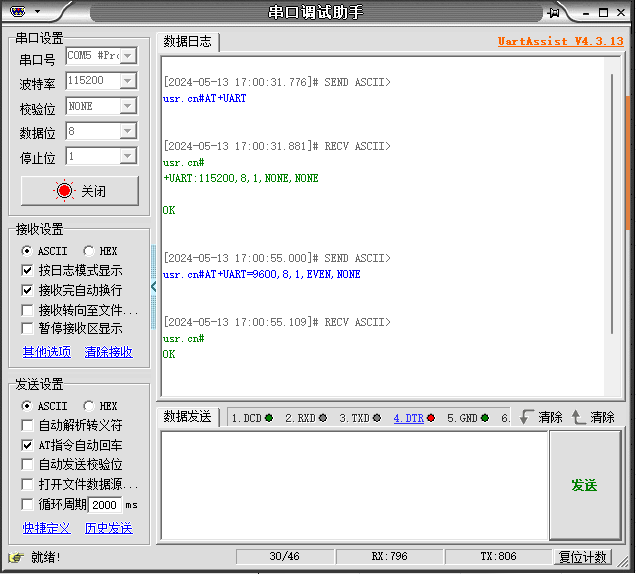

發送串口AT指令usr.cn#AT+UART,查詢當前的串口參數

發送串口AT指令usr.cn#AT+UART=9600,8,1,EVEN,NONE， 修改串口參數。

發送串口AT指令usr.cn#AT+S保存并重啟設備。

四、功能調試

1、功能調試

可以通過串口AT指令查詢修改參數。

2、調試截圖

編寫人：尹叢欣 編寫日期：2024-05-13

審核人：尹叢欣 審核日期：2024-05-20

訂正版本：V1.0 訂正內容：初稿
