USR-M100鏈接modbusRTU設備上報MQTT服務器示例
一、資料下載
1、USR-M100說明書官網下載鏈接：http://imbacareer.com.cn/Download/1202.html
2、USR-M100規格書鏈接：http://imbacareer.com.cn/Download/1203.html
3、USR-M100 配置軟件：http://imbacareer.com.cn/Download/1213.html
二、硬件連接
1、所需物品
USR-M100 產品 1臺
12V電源適配器 1個
網線 1根
4G天線 1根
筆記本電腦 1臺
2、硬件連接
三、參數設置
1、M100配置方式
（1）M100網口通過網線直連電腦網口，給M100用12V電源適配器供電。

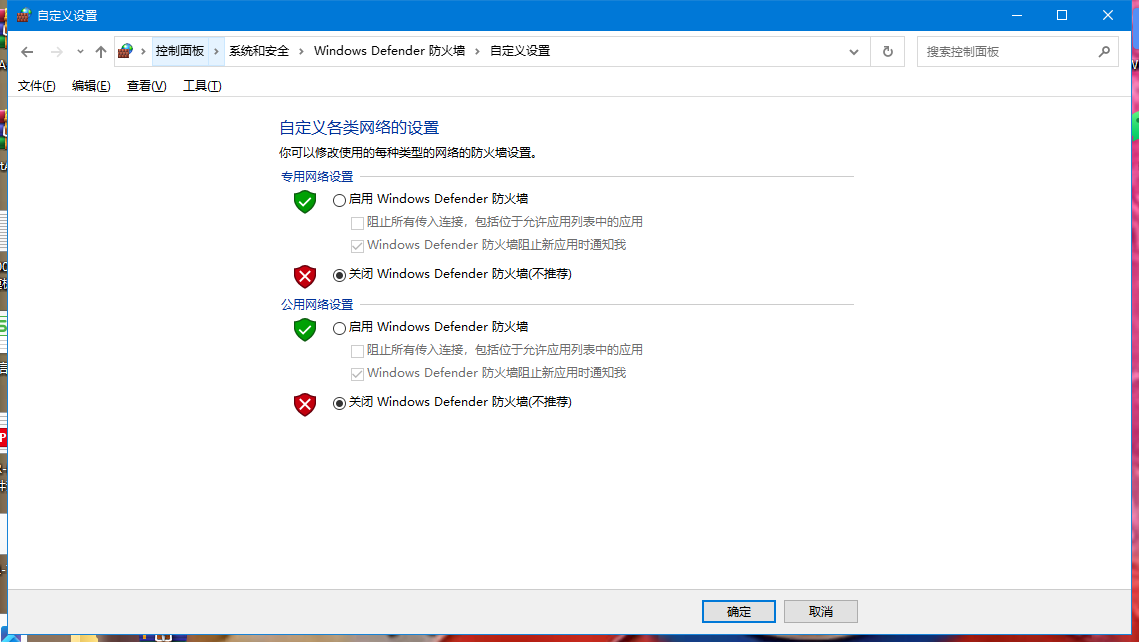

（2）電腦關閉防火墻和殺毒軟件：控制面板--系統和安全--Windows Defender 防火墻--關閉防火墻

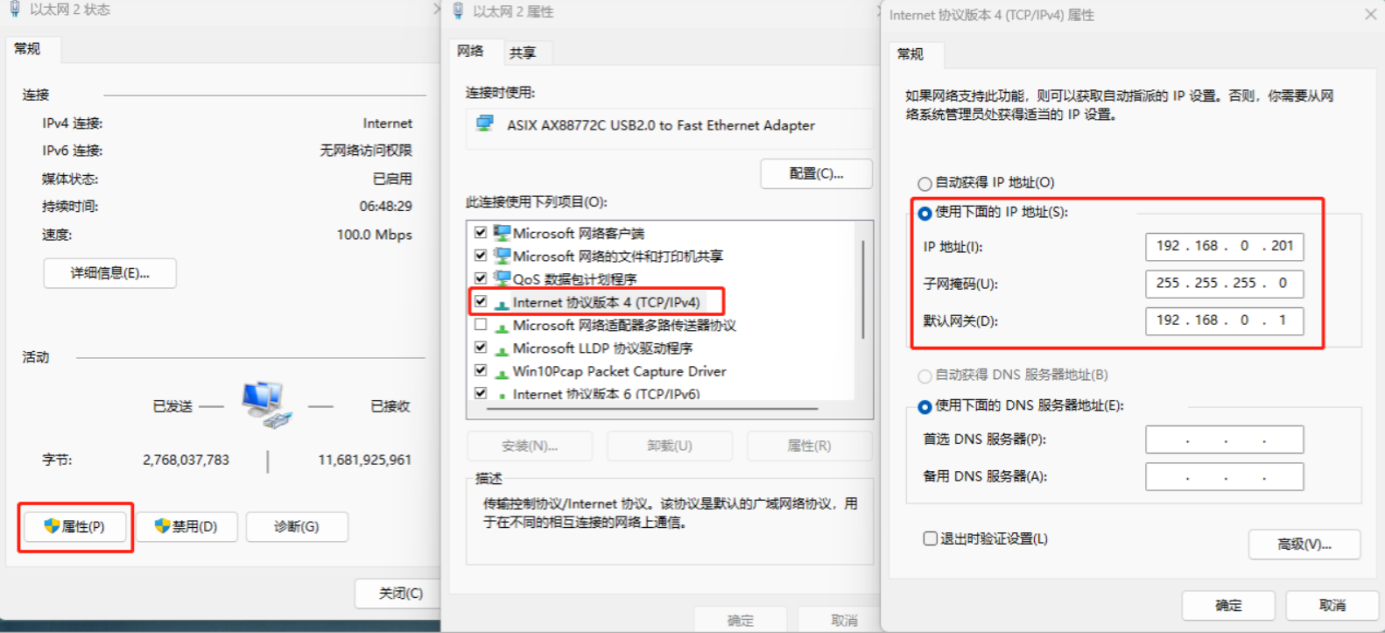

（3）電腦控制控制面板--網絡和 Internet--網絡連接，IP設置和M100 IP同網段，M100默認IP是192.168.0.7，網關192.168.0.1，將電腦本地連接IPv4設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1。

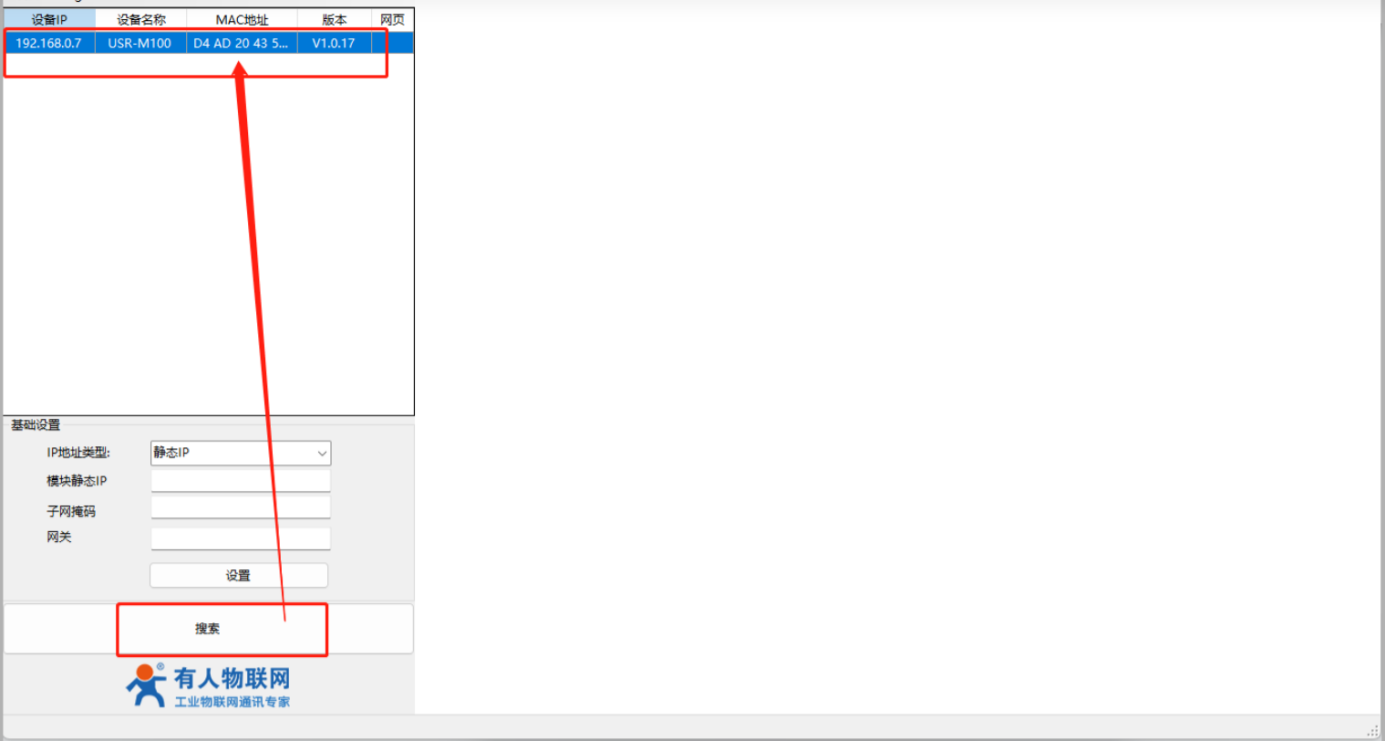

(4)下載并打開系列設置軟件：用配置軟件搜索M100設備，單擊搜索，搜索到設備后雙擊IP地址。

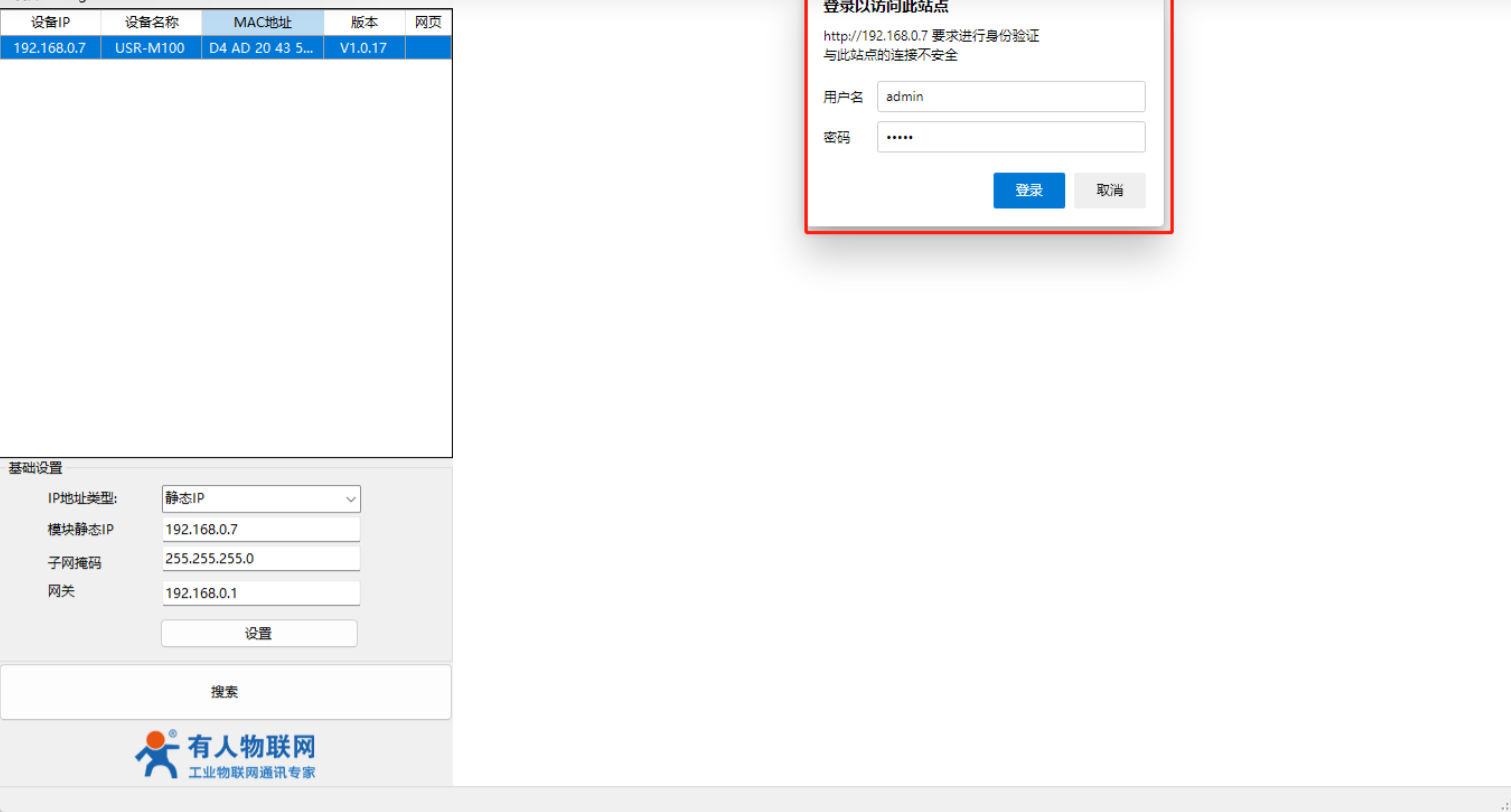

(5)登錄：輸入用戶名admin和密碼admin，點擊登錄，右側顯示M100參數設置頁面。
M100網口可以和PC鏈接同一個上級路由，在同網段使用MXX軟件搜索設備(此案例M100和PC鏈接同一路由器測試
2、配置鏈接服務器

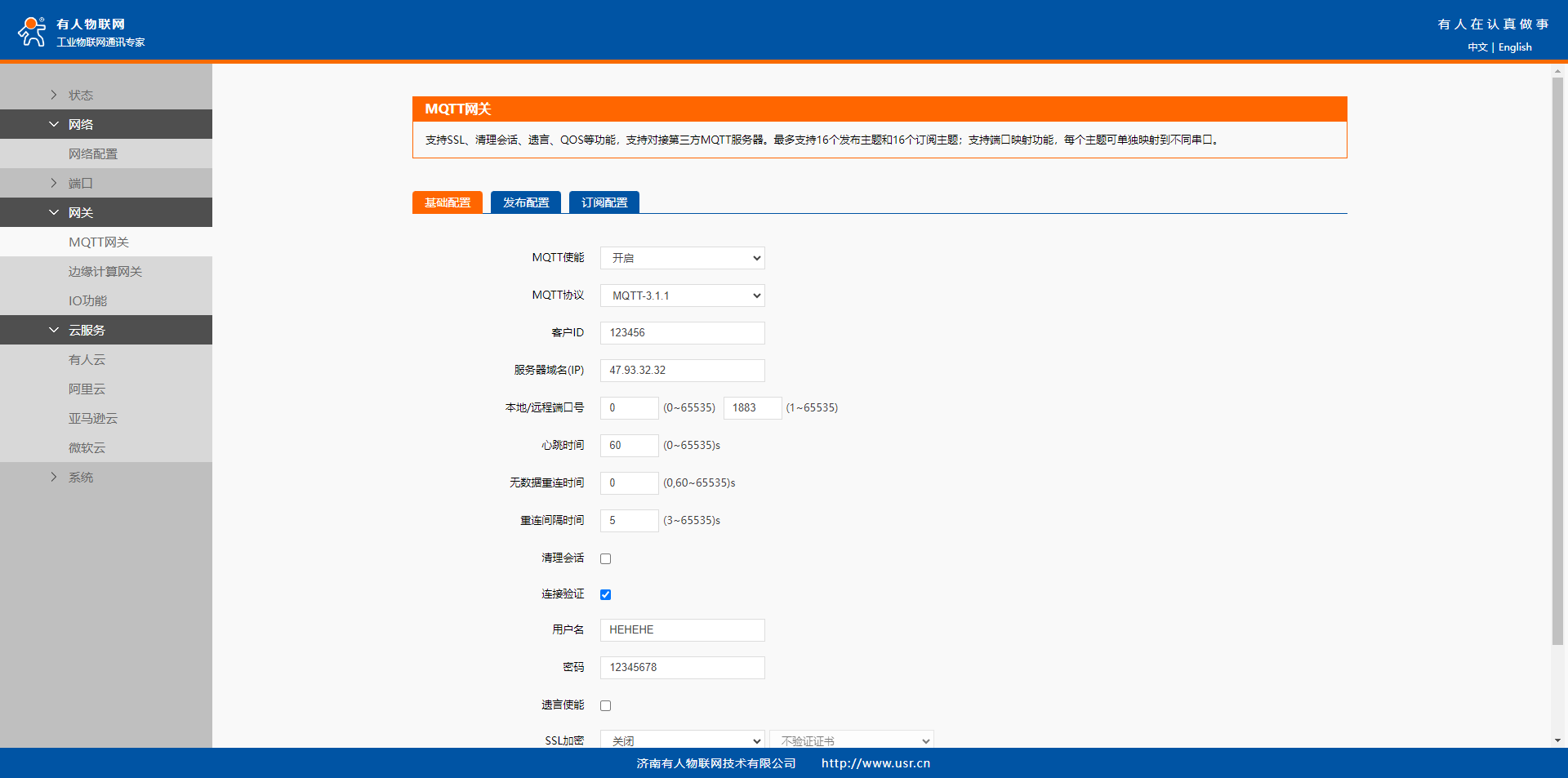

本案例測試服務器為我司MQTT服務器測試,用戶測試時請在“網關”>“MQTT網關” 界面配置自己MQTT服務器的參數。

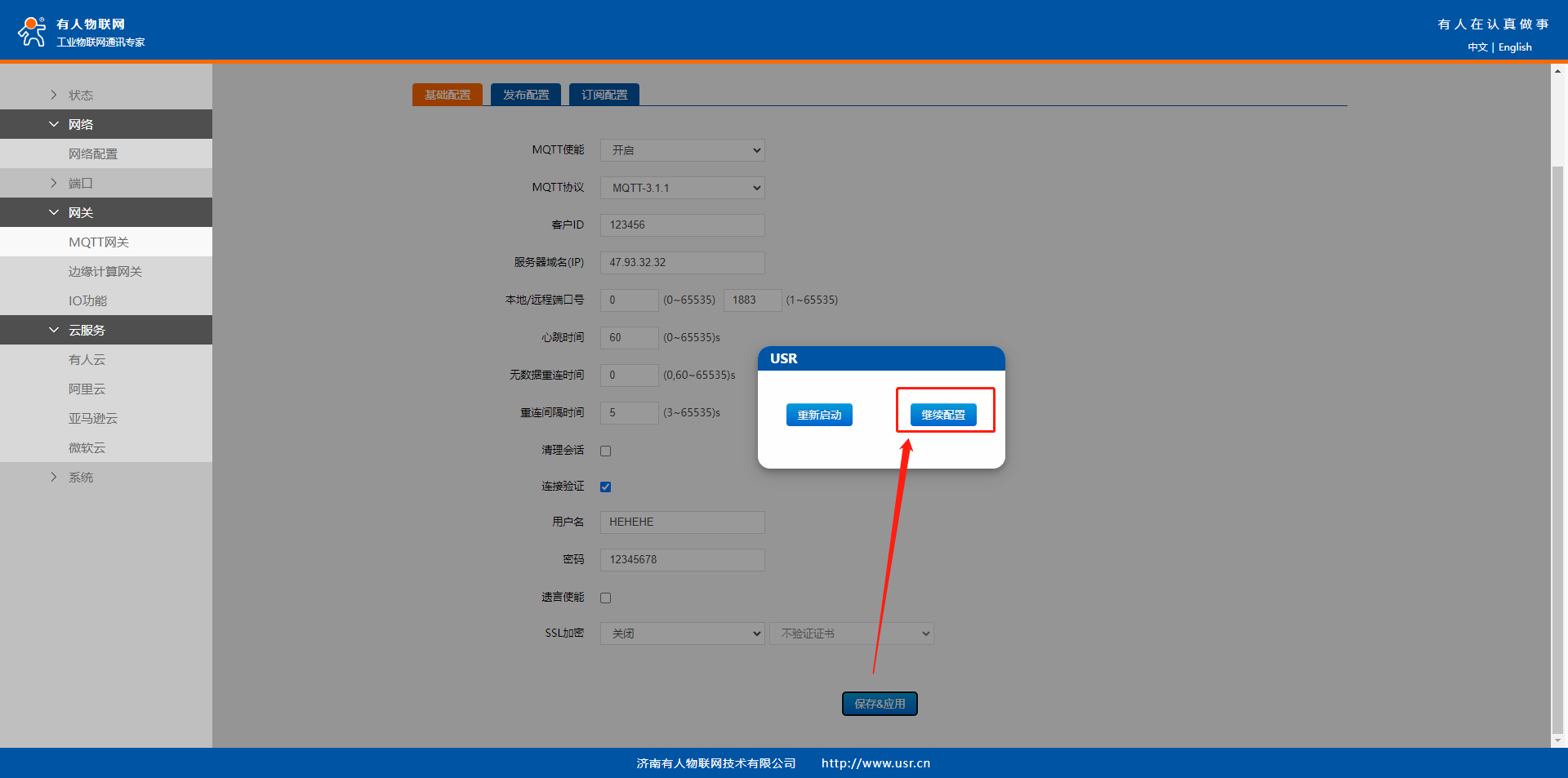

保存&應用 > 繼續配置。
3、配置邊緣計算采集上報功能
在“網關”-“邊緣計算”界面中開啟網關使能，點擊“下一步”在“數據采集界面”配置modbusRTU的數據點。

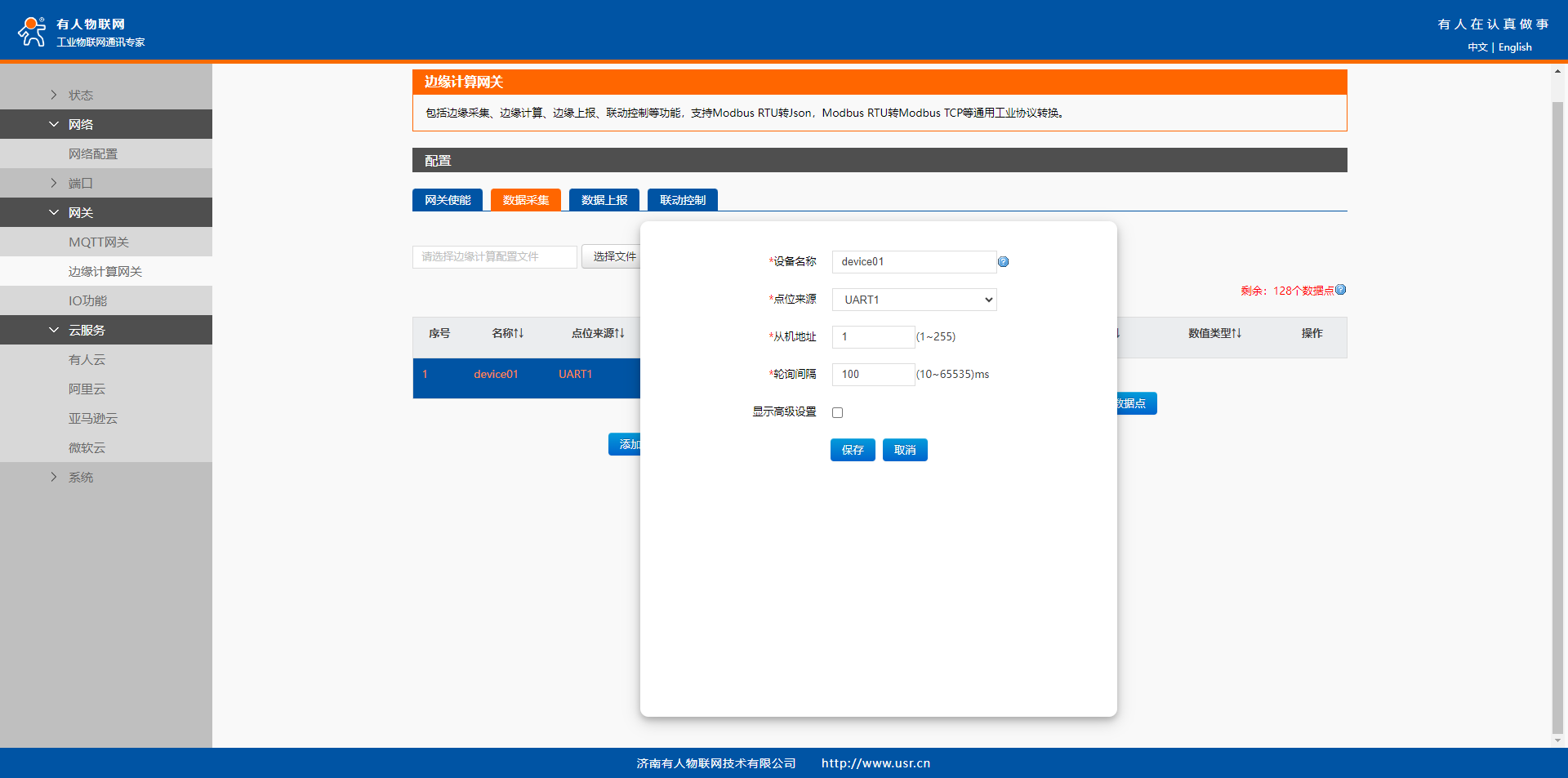

4、添加modbusRTU從機
設備名稱:從機名稱，可自定義，不可為中文，從機名不可重復。
數據來源：UART1。
點擊“保存”。

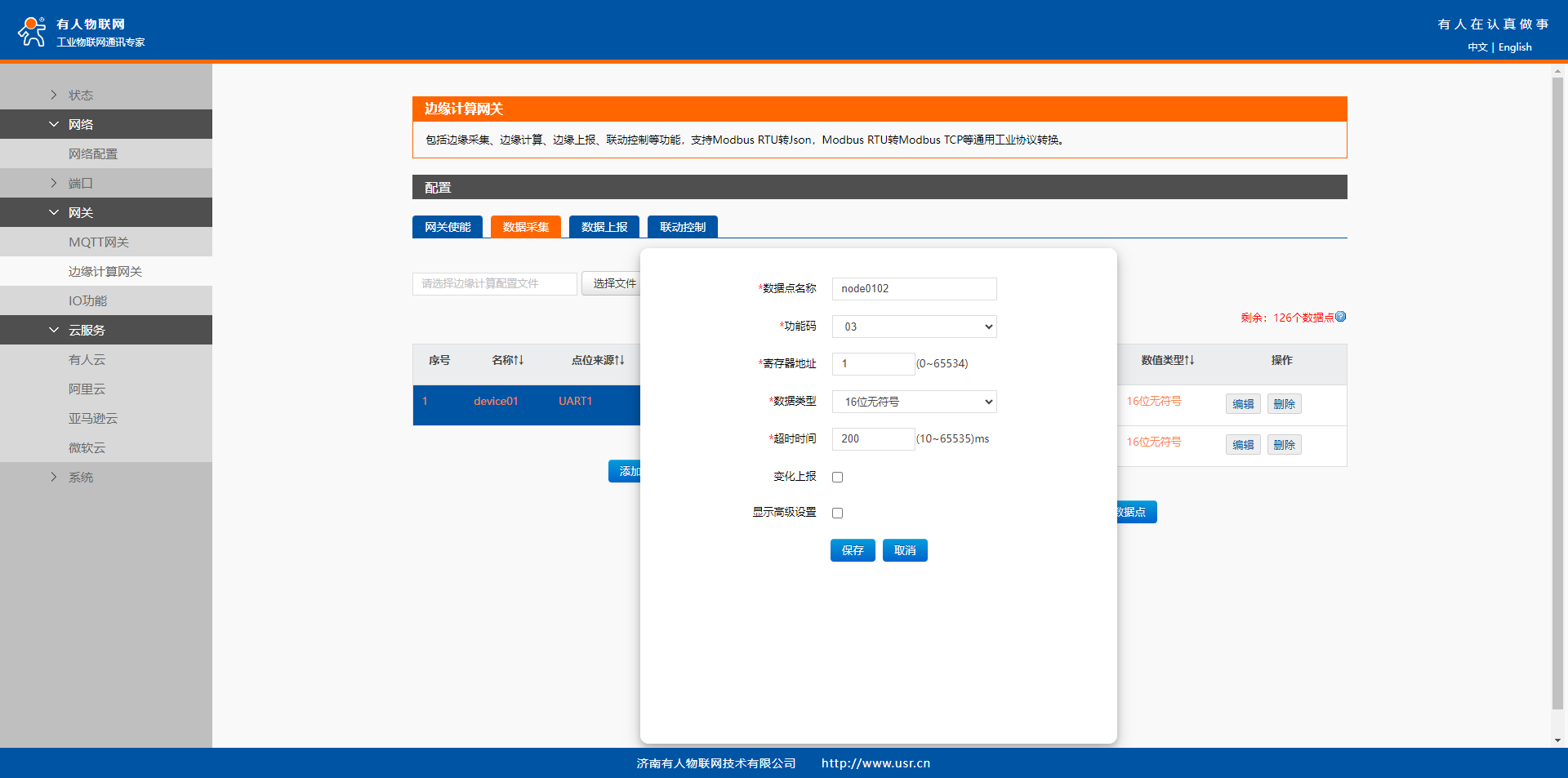

配置從機點位（案例中使用modbus SLAVE軟件模式）根據實際點位填寫功能碼、寄存器地址、數據格式

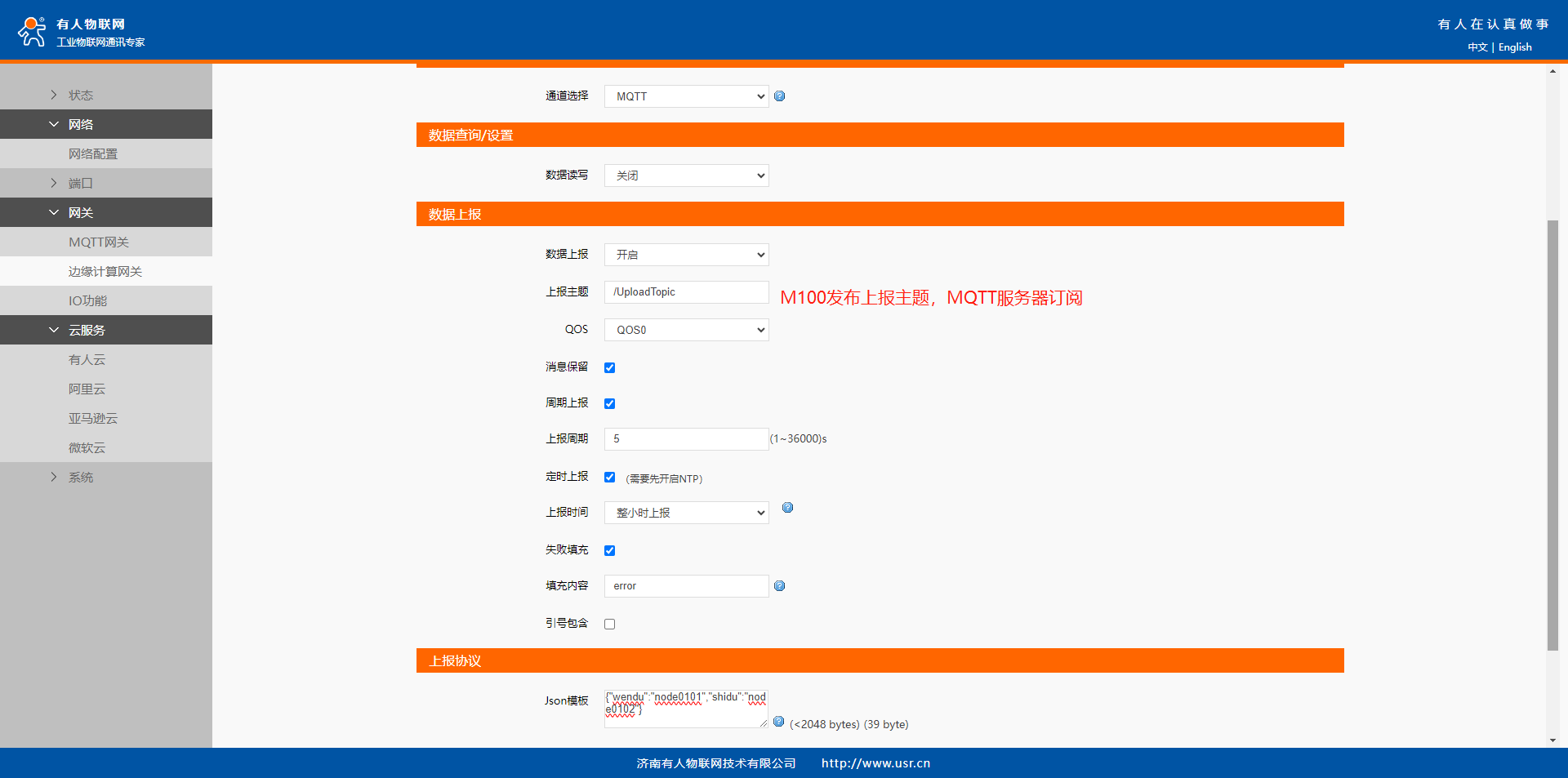

5、配置數據上報
通道選擇“MQTT”；
數據上報選擇“開啟”，上報周期:5s(自定義)；
上報協議配置：
Json模板說明{"自定義說明1":"要顯示的寄存器名稱1",...."自定義說明N":"要顯示的寄存器名稱N"}
保存參數----設備重啟

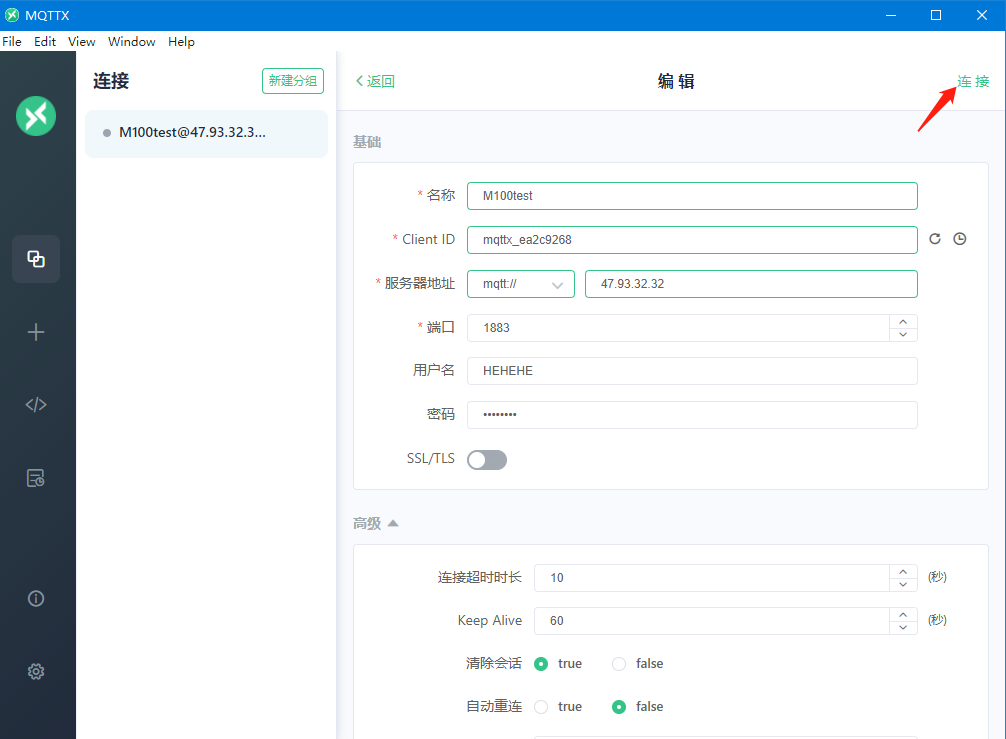

6、MQTT.X客戶端軟件配置

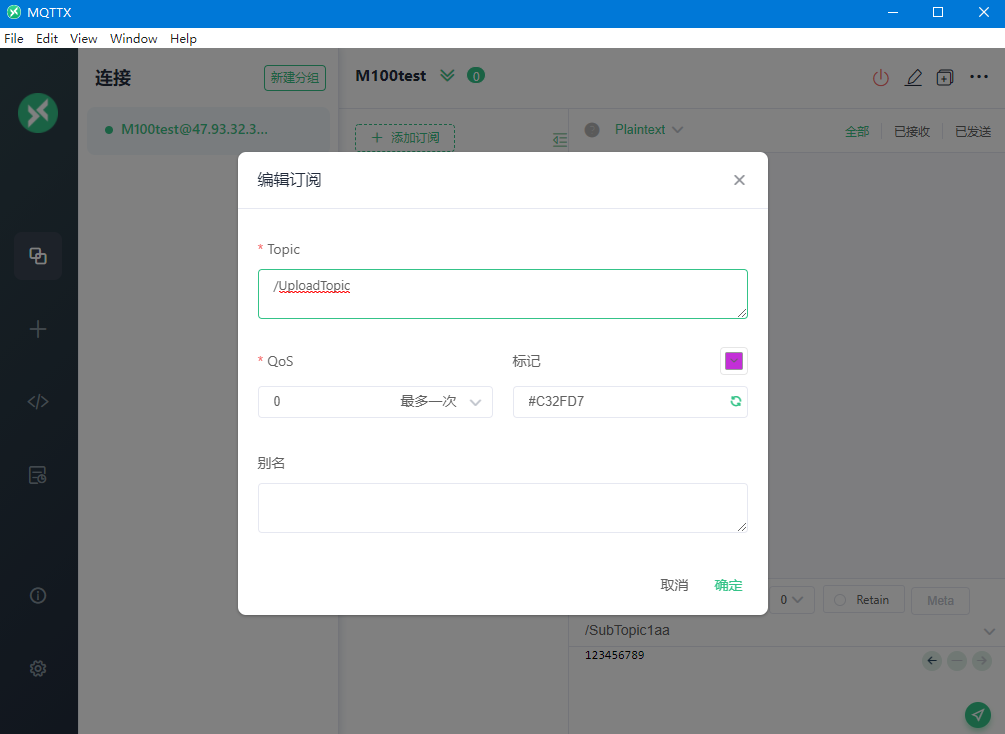

7、將M100發布的主題，MQTT.X軟件進行訂閱

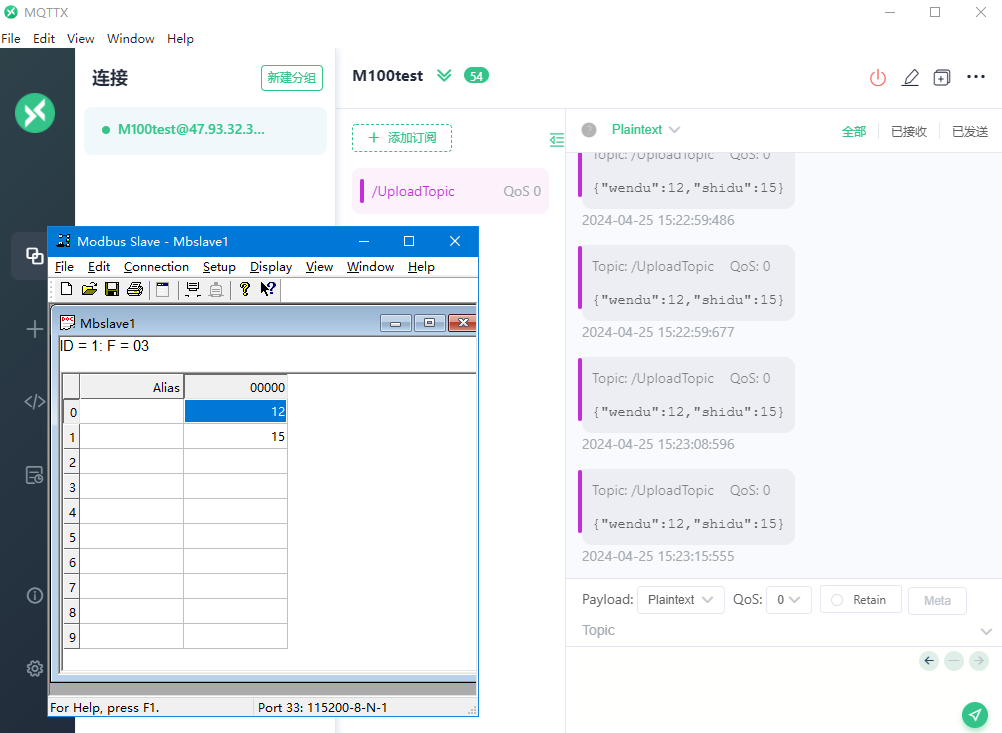

8、數據測試
編寫人：劉琰偉 編寫日期：2024-04-25
審核人：金志方 審核日期：2024-04-07
訂正版本：V1.0 訂正內容：初稿
