一、資料下載

WH-LTE-7S4 V2 軟件設計手冊官網下載鏈接：http://imbacareer.com.cn/Download/560.html

WH-LTE-7S4 V2 說明書官網下載鏈接：http://imbacareer.com.cn/Download/556.html

WH-LTE-7S4 V2 規格書官網下載鏈接：http://imbacareer.com.cn/Download/569.html

WH-LTE-7S4 V2 硬件設計手冊官網下載連接：http://imbacareer.com.cn/Download/570.html

WH-LTE-7S4 V2 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/694.html

一、硬件連接

1、所需物品

WH-LTE-7S4 V2 產品 1臺

USR-7X-EVK V2.2 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

SIM卡 1張

筆記本電腦 1臺

2、硬件連接

WH-LTE-7S4 V2插入SIM卡，然后模組插入到底板USR-7X-EVK上， EVK的485串口接USB-RS485串口線到電腦USB口，然后EVK接12V電源適配器上電。

電腦打開設置軟件。

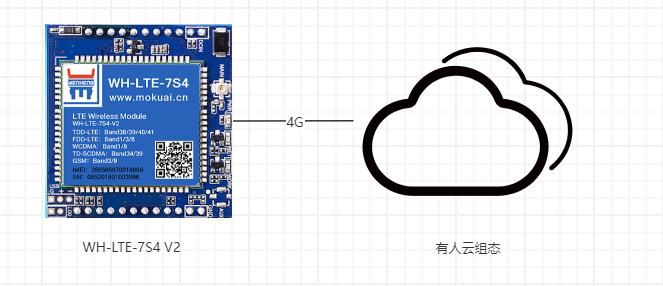

附圖 ：

三、產品參數設置

1、有人云參數設置

登錄有人云平臺：https://account.usr.cn/#/login?type=mp_scada&logout=1

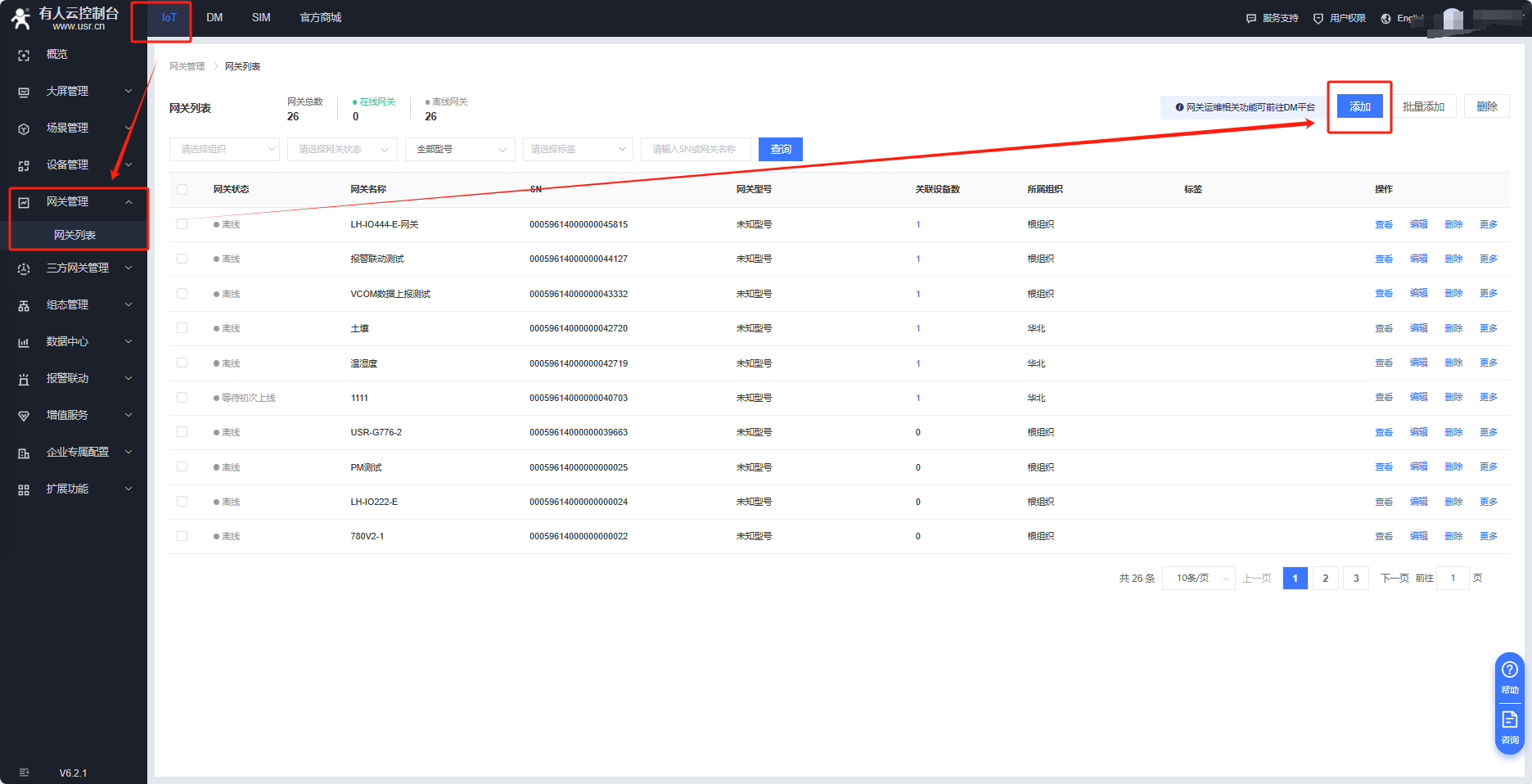

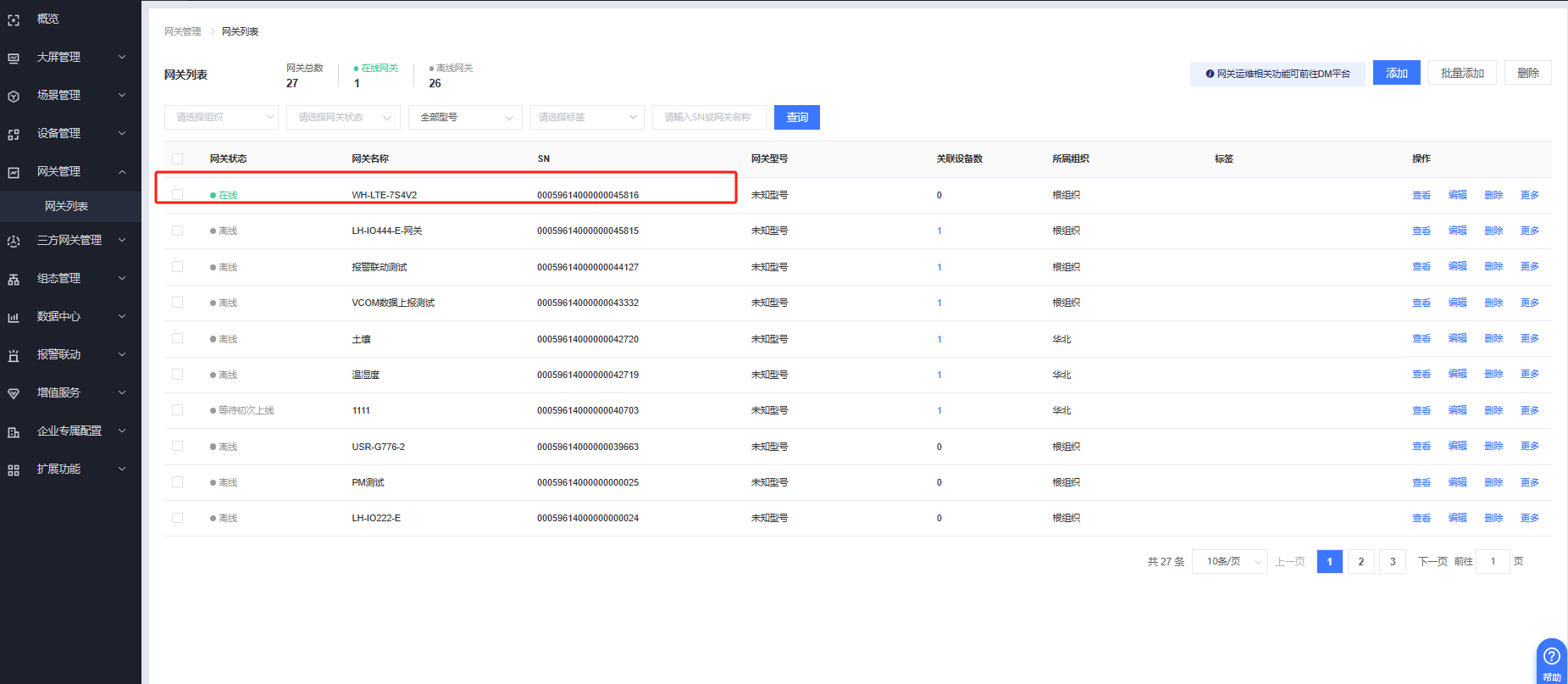

有人云IOT平臺---網關管理---網關列表---添加

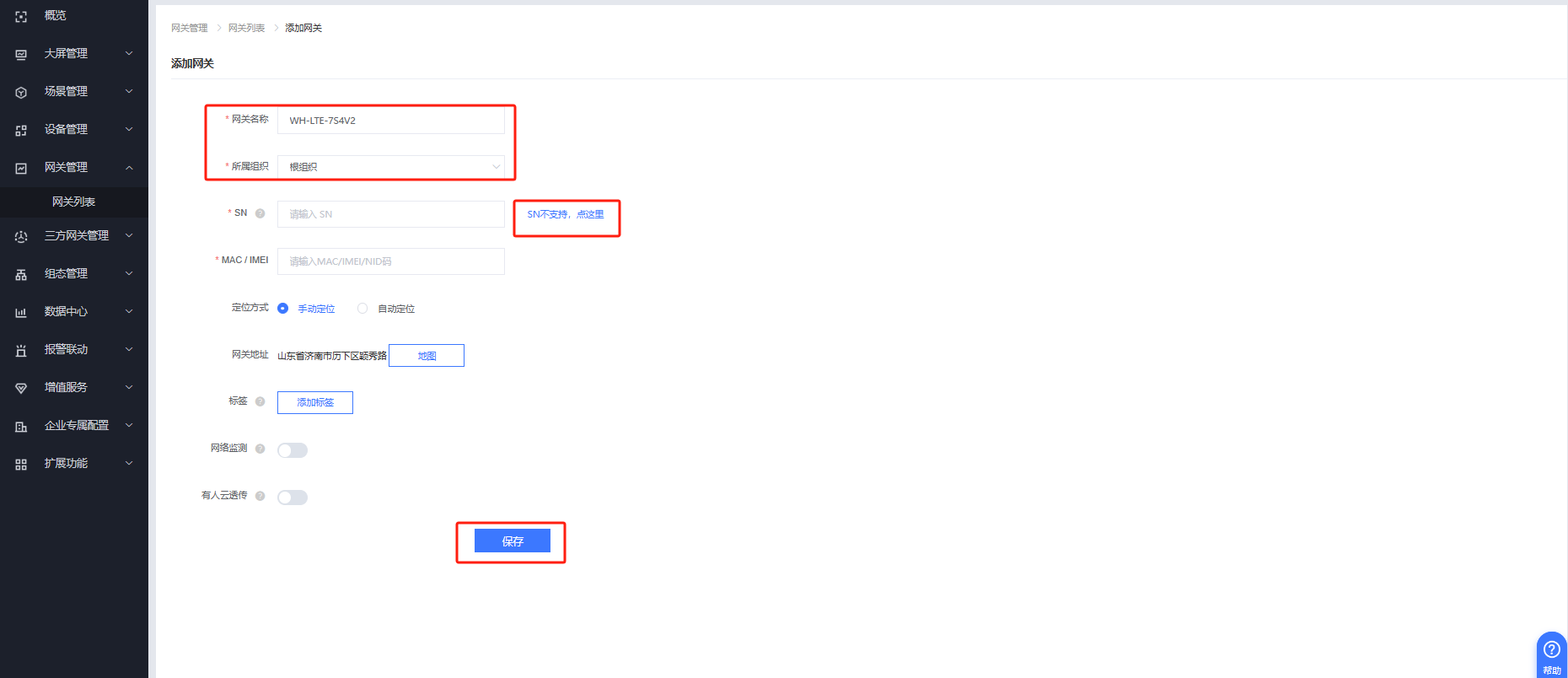

網關名稱：WH-LTE-7S4 V2

所屬組織;根組織

選擇“SN不支持，點這里”添加設備，點擊保存。

2、WH-LTE-7S4 V2參數設置

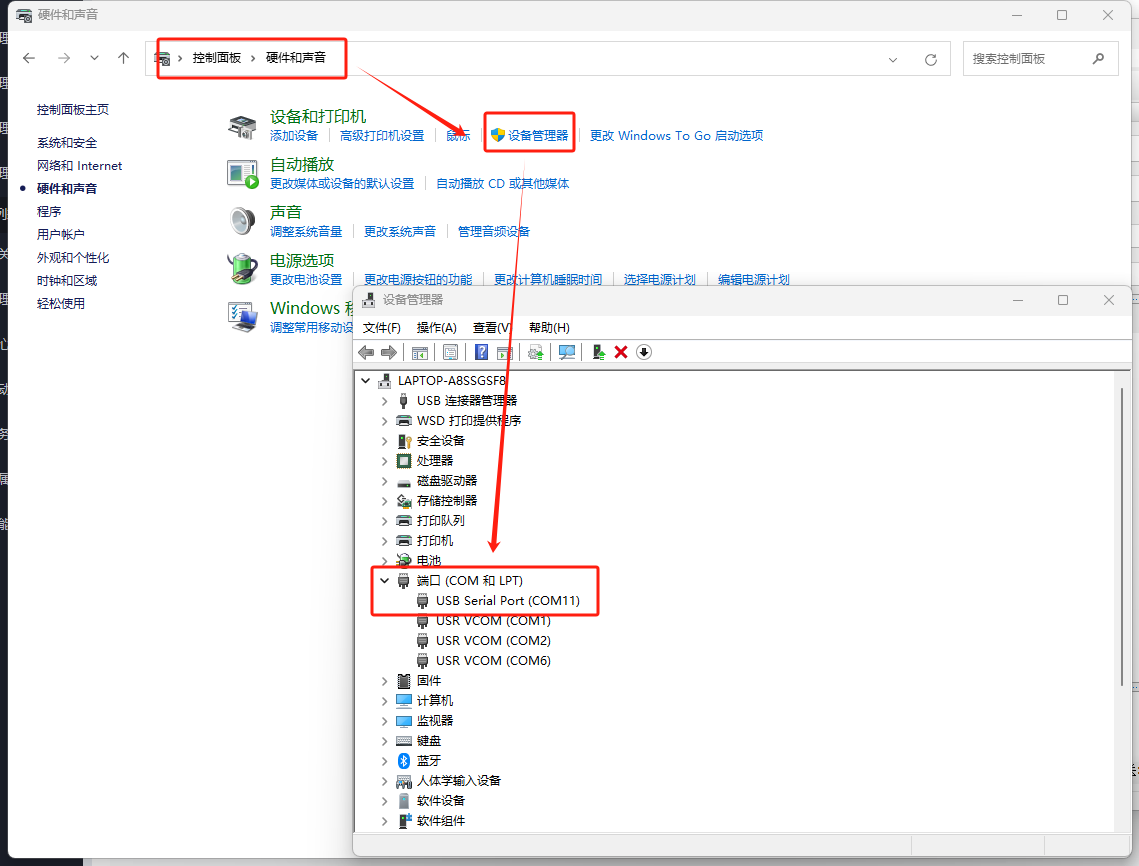

打開控制面板---硬件和聲音---設備管理器---COM和LPT，確認轉換器COM口

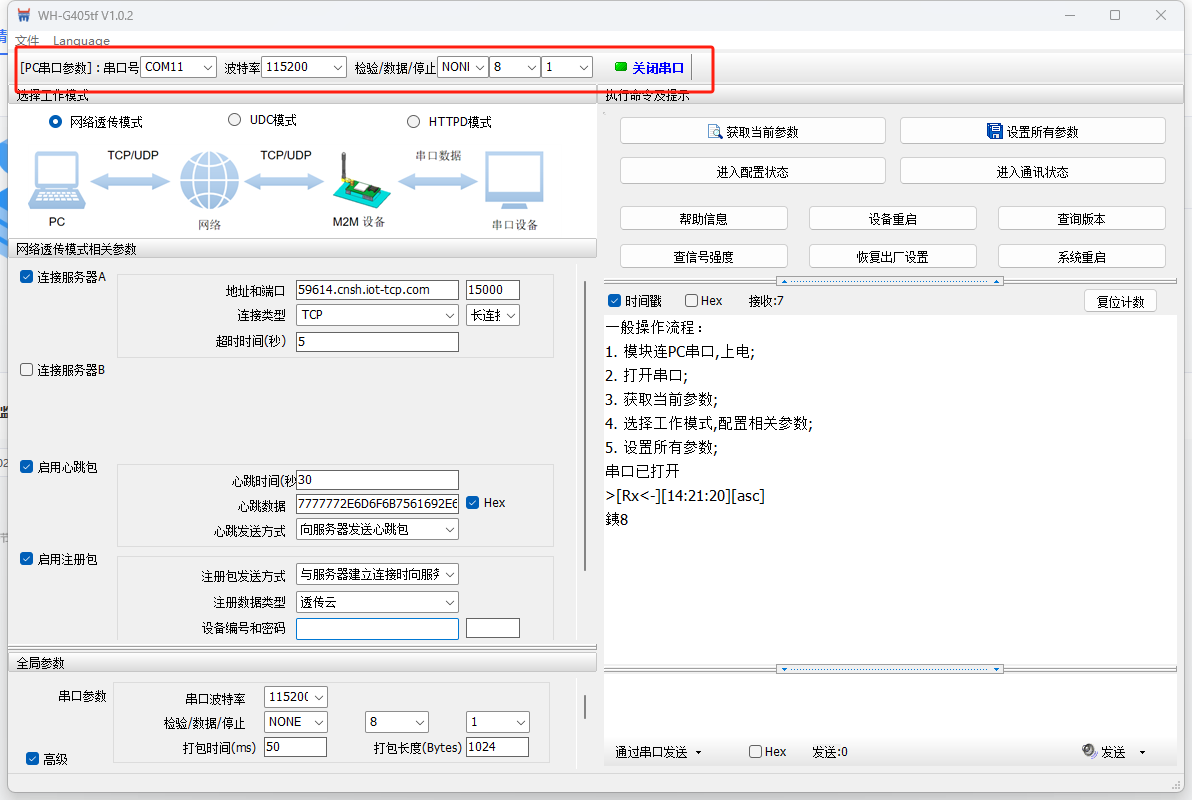

打開上位機軟件，選擇COM口，出廠默認115200 NONE 8 1,打開串口。

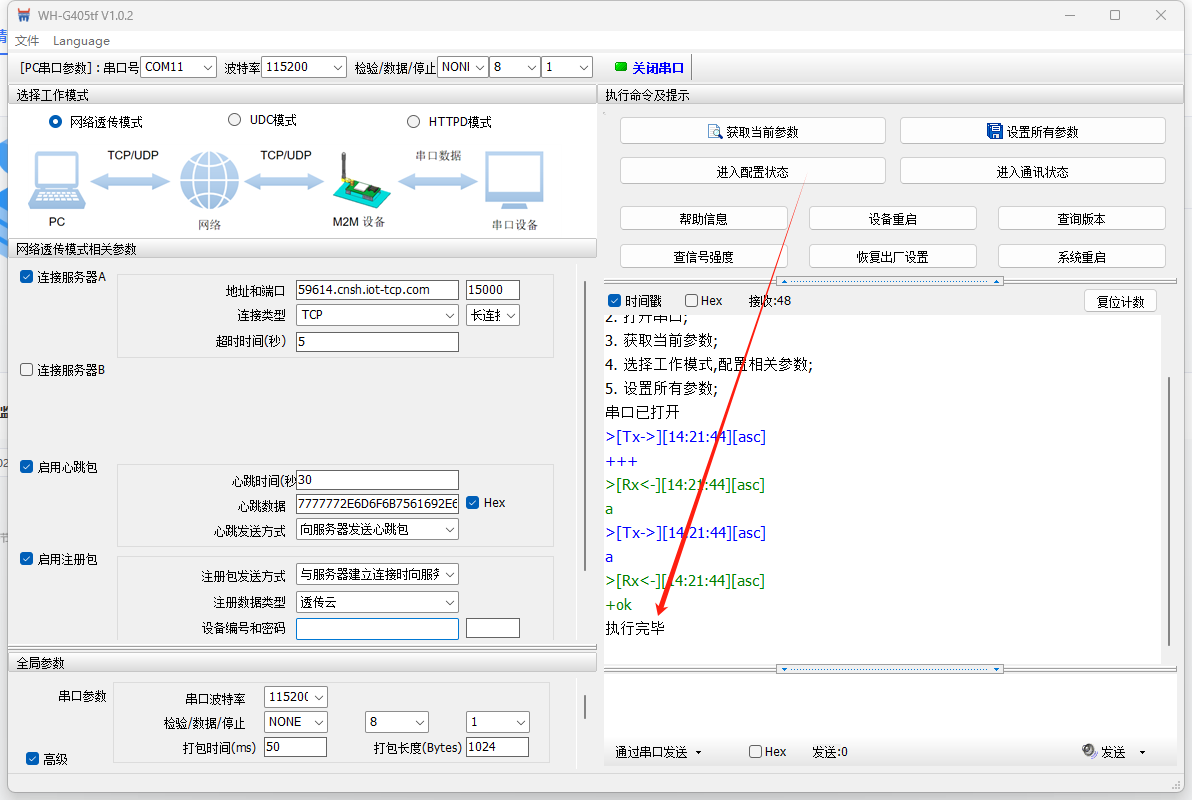

進入配置狀態

獲取當前參數

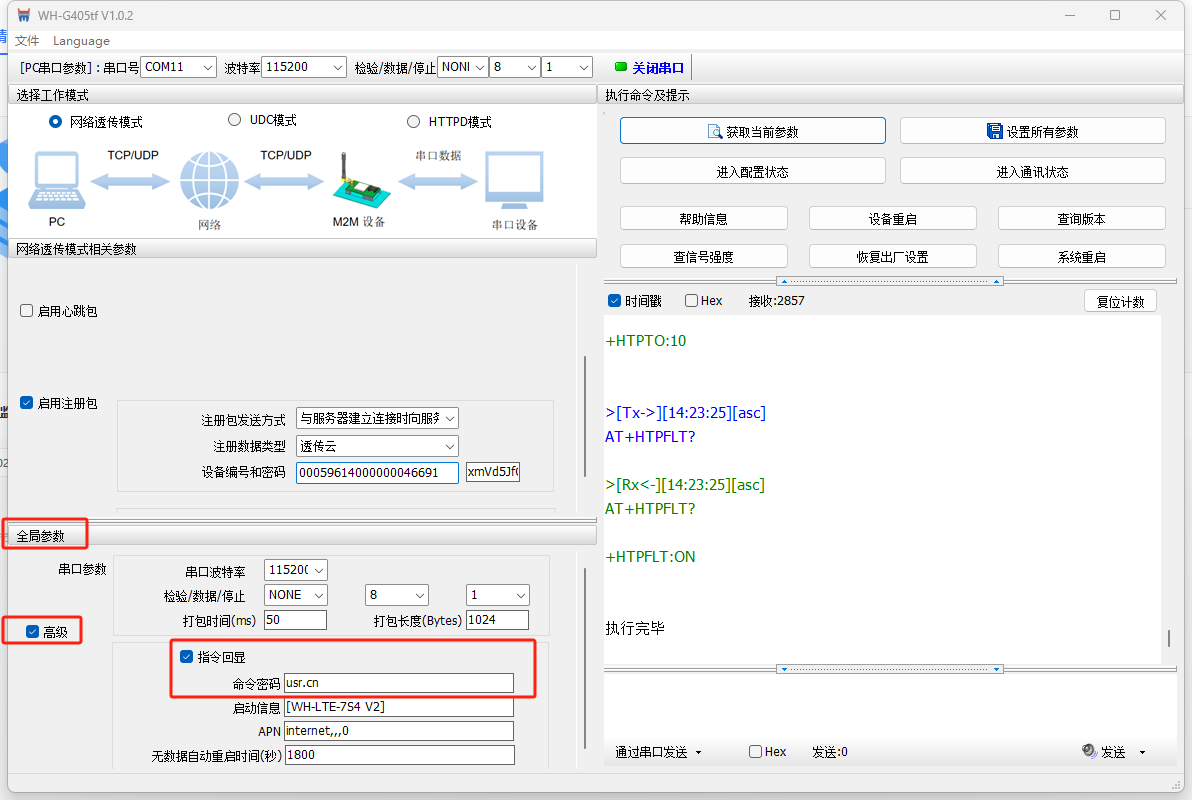

左下角全局參數---高級選項，查看命令密碼usr.cn(默認 usr.cn，兼容 admin,用戶可以修改，修改后需要記住)

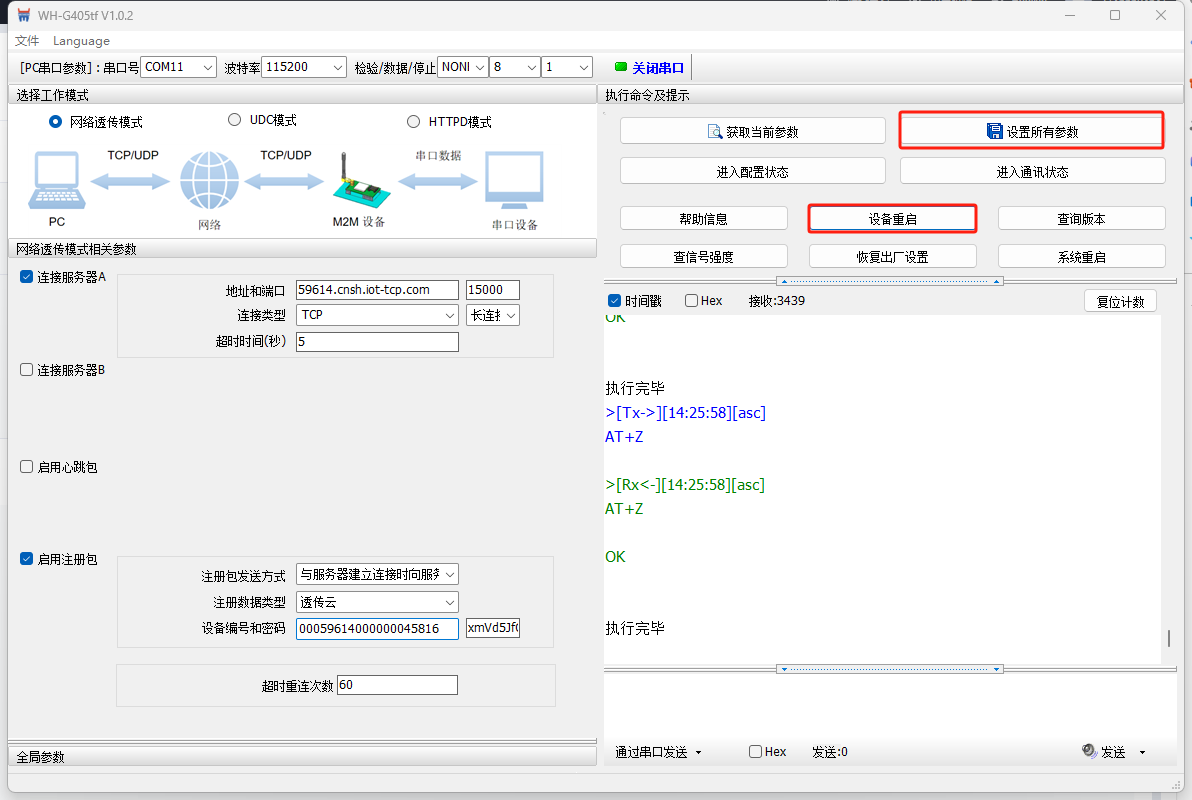

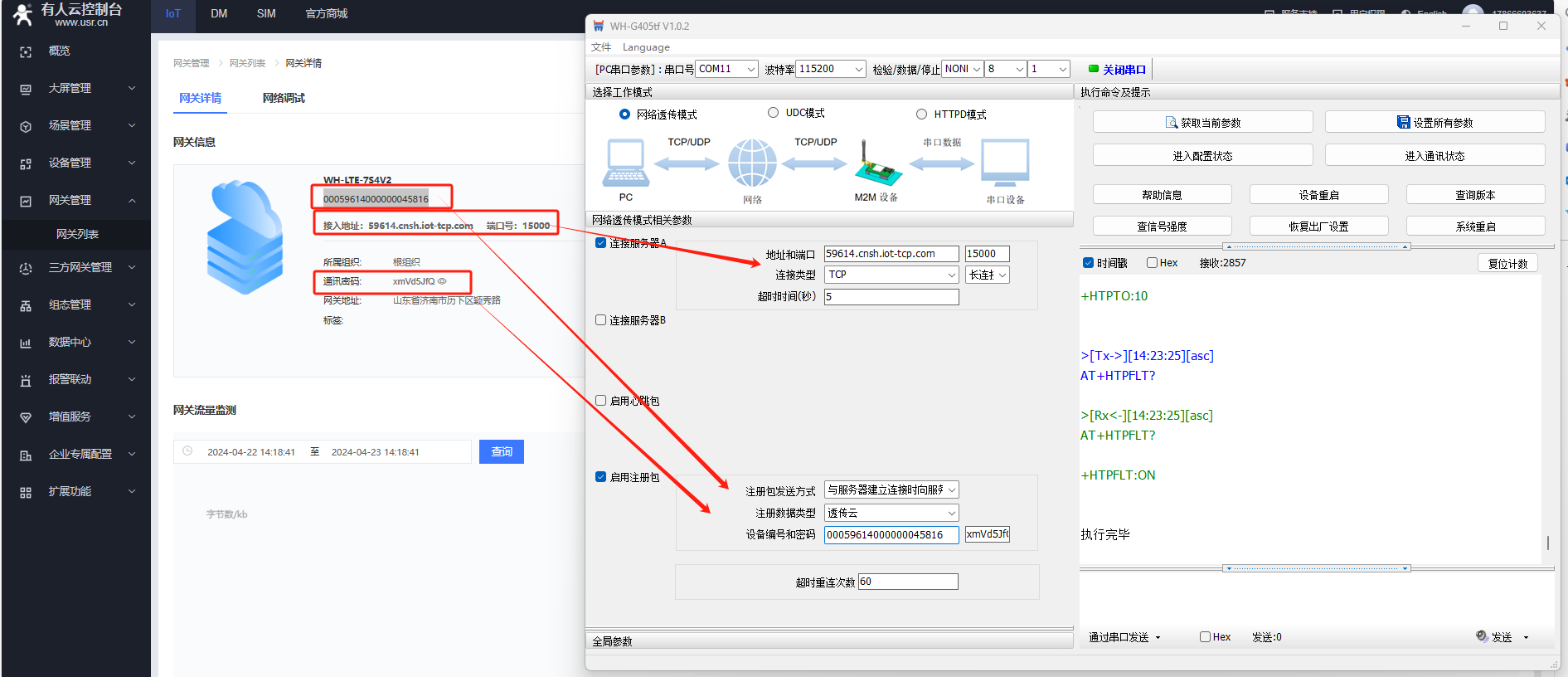

填入有人云分配的接入地址和端口號參數

啟用注冊包，與服務器建立連接時向服務器發送一次，選擇透傳云，填入有人云給設備分配的ID和密碼。

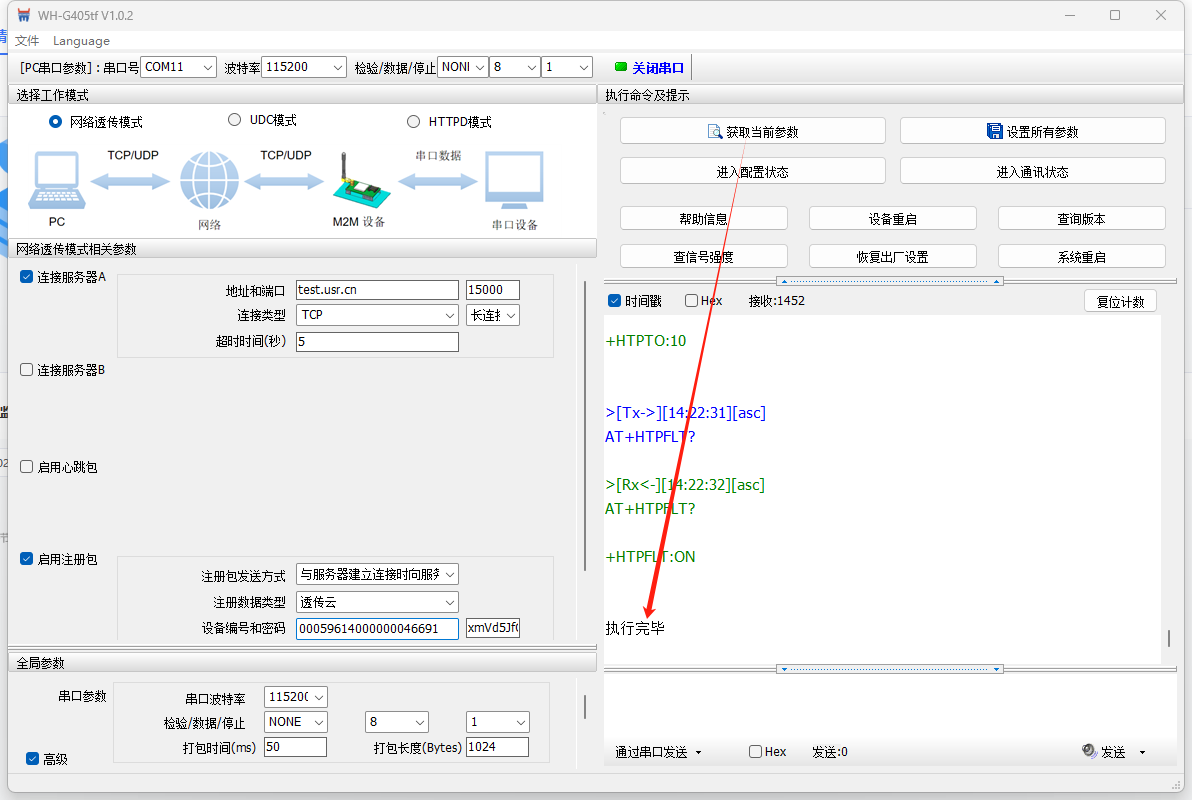

設置所有參數

設備重啟

等待一會即可看到設備在有人云上線。

3、有人云下發AT指令測試

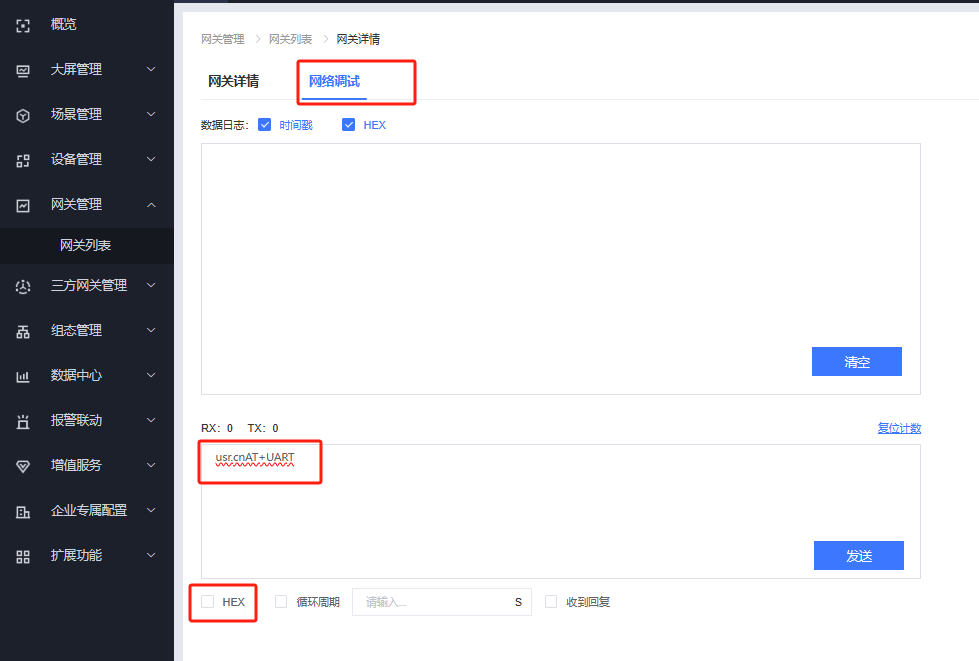

網關管理---網關列表，點擊WH-LTE-7S4 V2的名字，選擇網絡調試

首先不勾選HEX，手動輸入usr.cnAT+UART

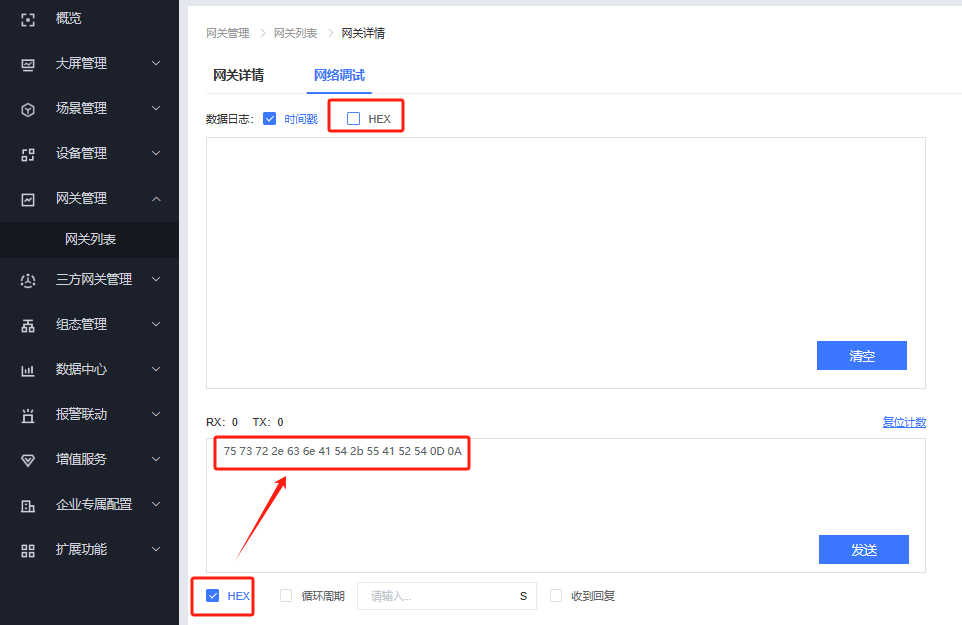

然后勾選HEX，在16進制報文后加上0D 0A（0D 0A是回車換行的16進制字節）

接收區不勾選HEX，發送區發送數據

WH-LTE-7S4 V2AT指令參考：http://imbacareer.com.cn/Download/560.html

四、功能調試

1、功能調試

有人云使用網絡AT指令讀到當前H-LTE-7S4 V2的串口數據。

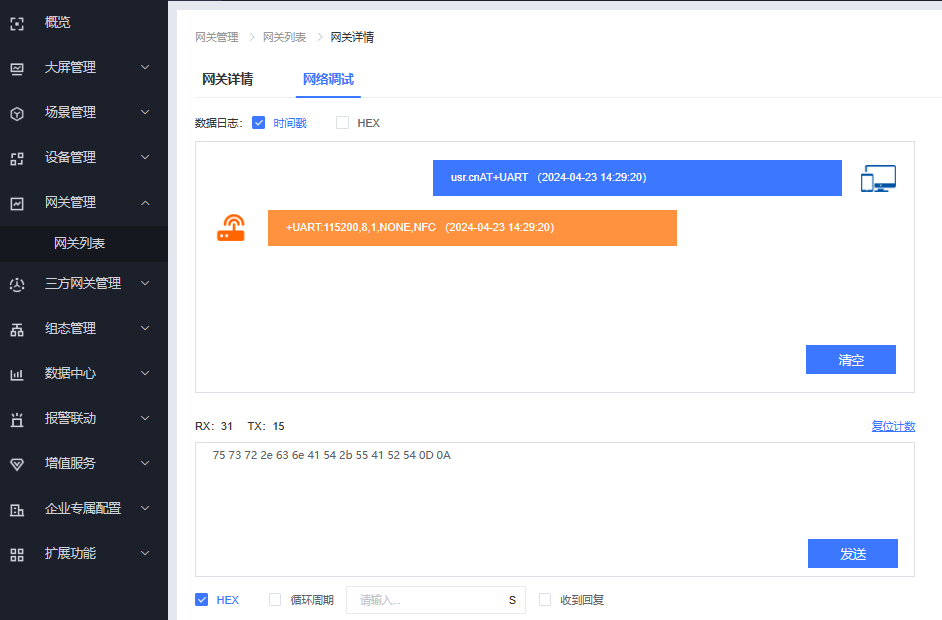

2、調試截圖

編寫人：尹叢欣 編寫日期：2024-05-9

審核人：尹叢欣 審核日期：2024-05-13

訂正版本：V1.0 訂正內容：初稿
