一、資料下載

WH-LTE-7S4 V2 軟件設計手冊官網下載鏈接：http://imbacareer.com.cn/Download/560.html

WH-LTE-7S4 V2 說明書官網下載鏈接：http://imbacareer.com.cn/Download/556.html

WH-LTE-7S4 V2 規格書官網下載鏈接：http://imbacareer.com.cn/Download/569.html

WH-LTE-7S4 V2 硬件設計手冊官網下載連接：http://imbacareer.com.cn/Download/570.html

WH-LTE-7S4 V2 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/694.html

二、硬件連接

1、所需物品

WH-LTE-7S4 V2 產品 1臺

USR-7X-EVK V2.2 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

SIM卡 1張

筆記本電腦 1臺

2、硬件連接

WH-LTE-7S4 V2插入SIM卡，然后模組插入到底板USR-7X-EVK上， EVK的485串口接USB-RS485串口線到電腦USB口，然后EVK接12V電源適配器上電。

電腦打開設置軟件。

附圖 ：

三、產品參數設置

1、WH-LTE-7S4 V2對接有人云參數設置

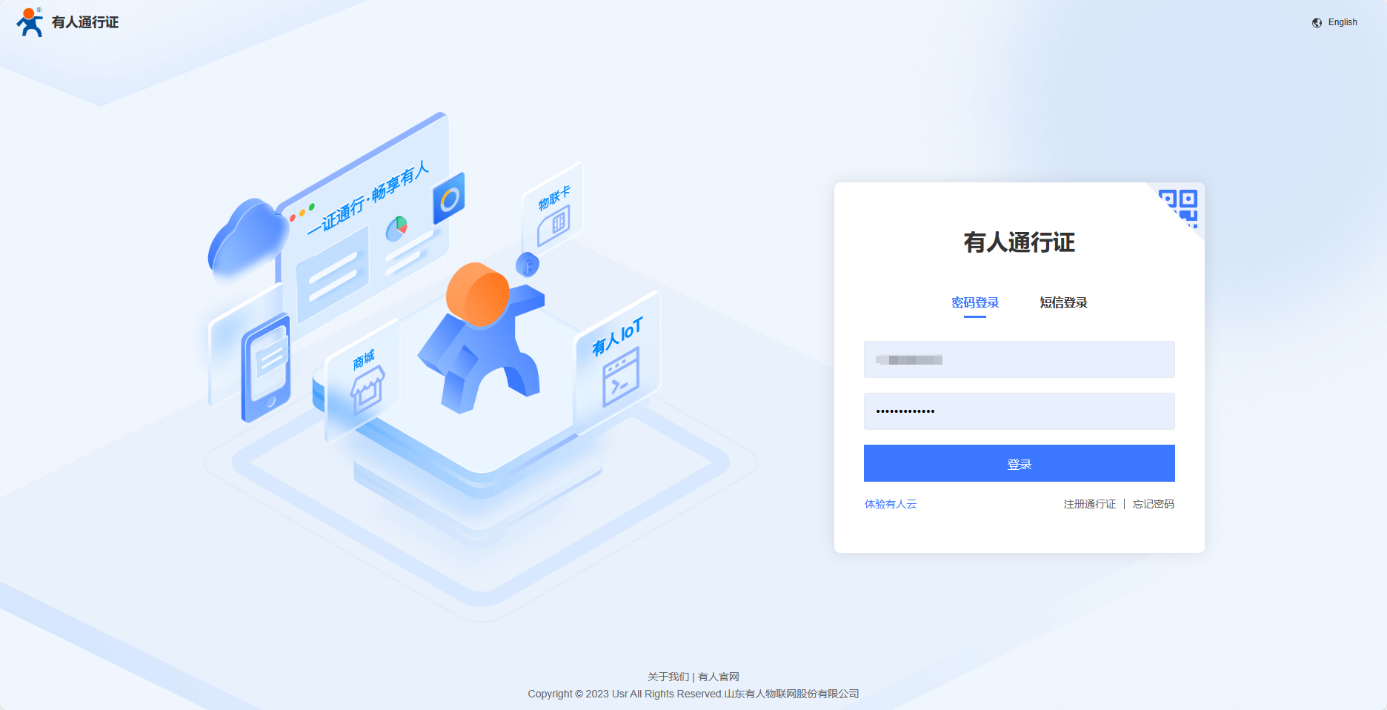

登錄有人云平臺：https://account.usr.cn/#/login?type=mp_scada&logout=1

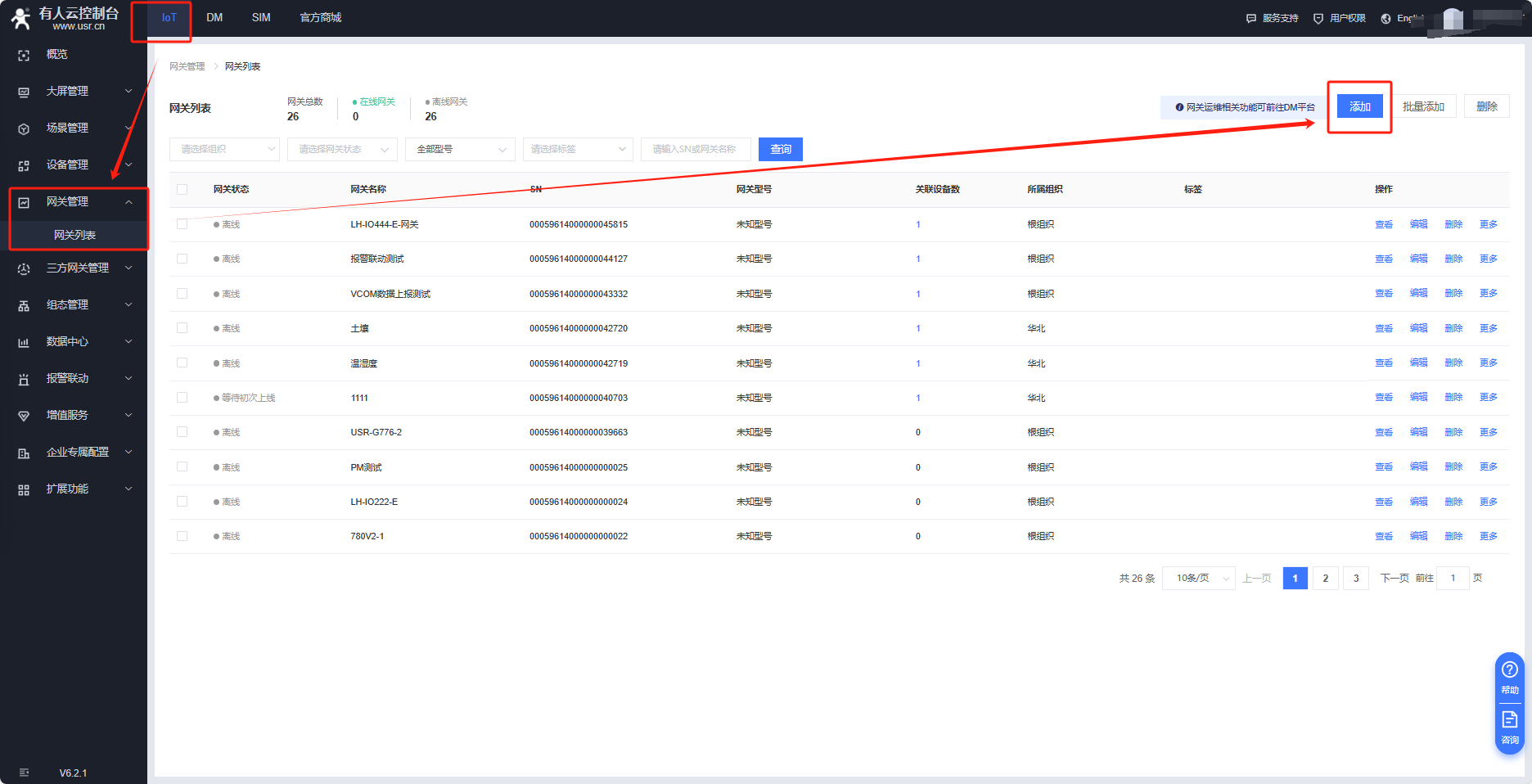

有人云IOT平臺---網關管理---網關列表---添加

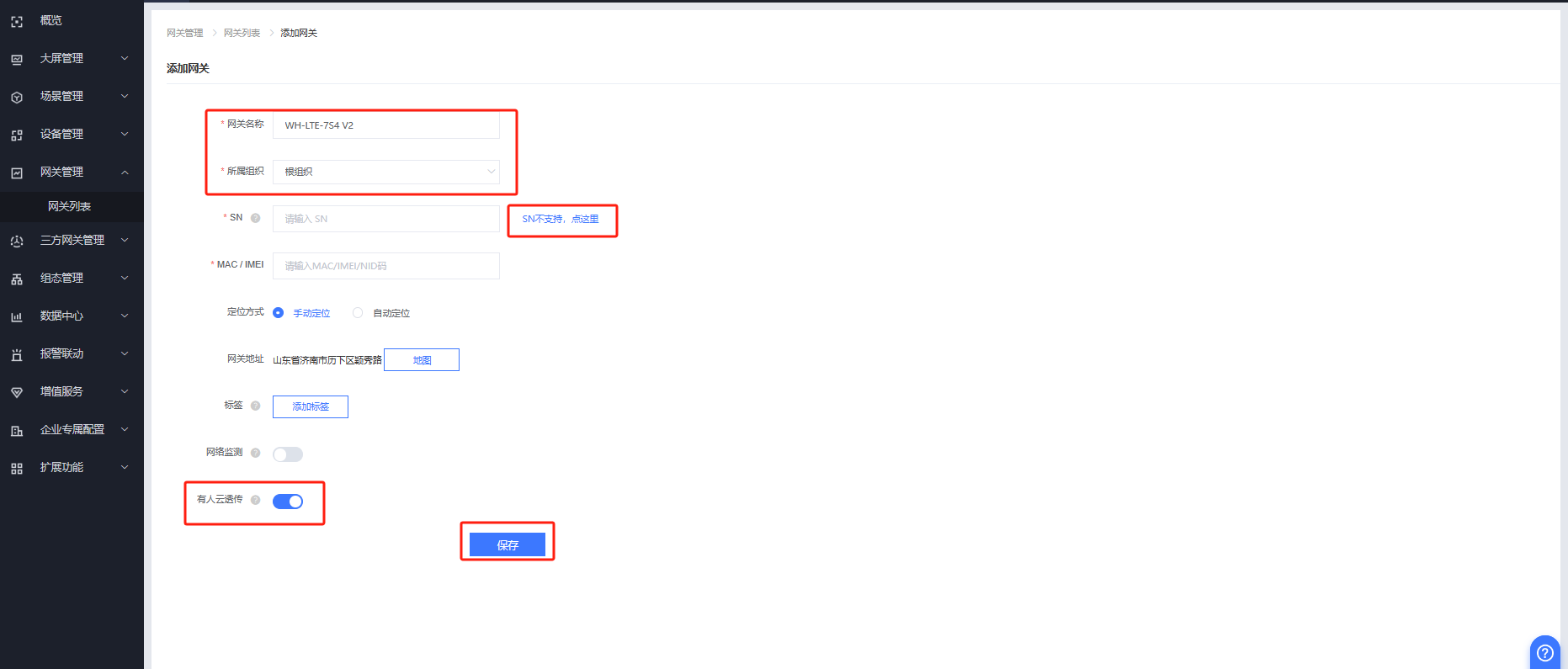

網關名稱：WH-LTE-7S4 V2

所屬組織：根組織

“SN不支持，點這里”

開啟有人云透傳，保存。

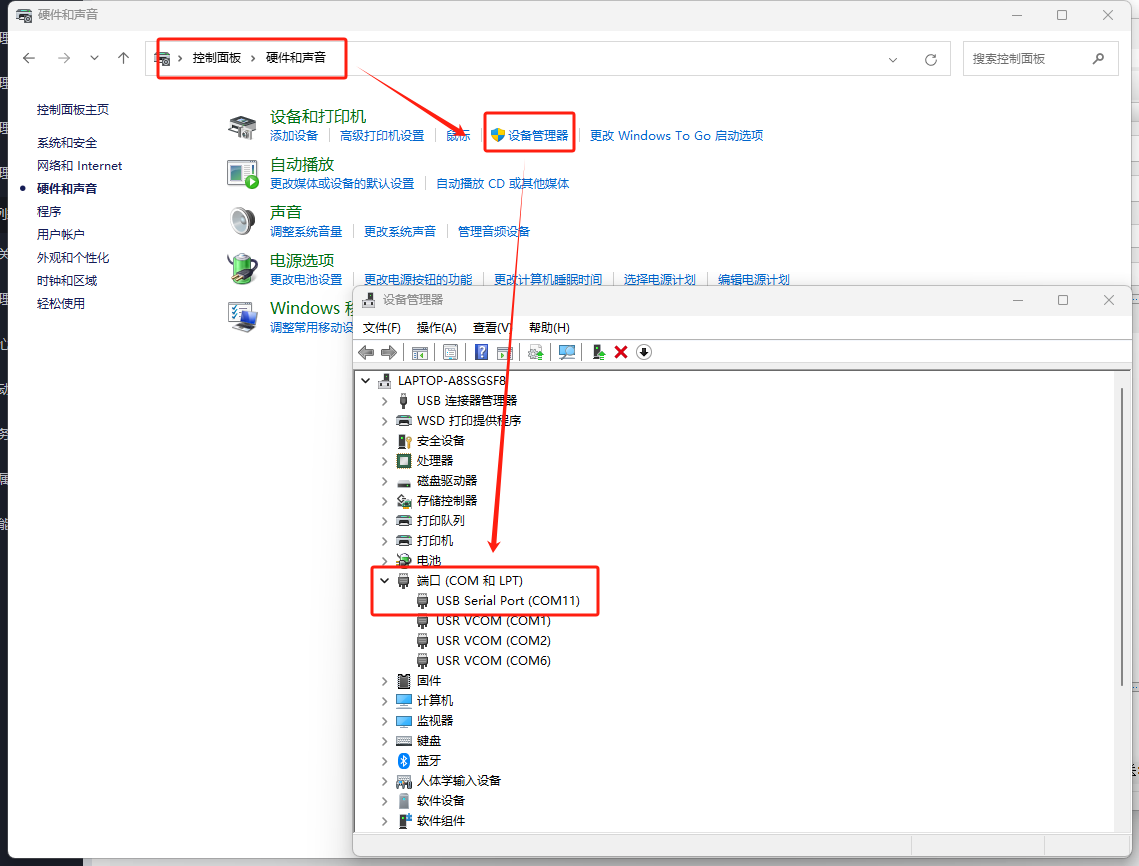

打開控制面板---硬件和聲音---設備管理器---COM和LPT，確認轉換器COM口

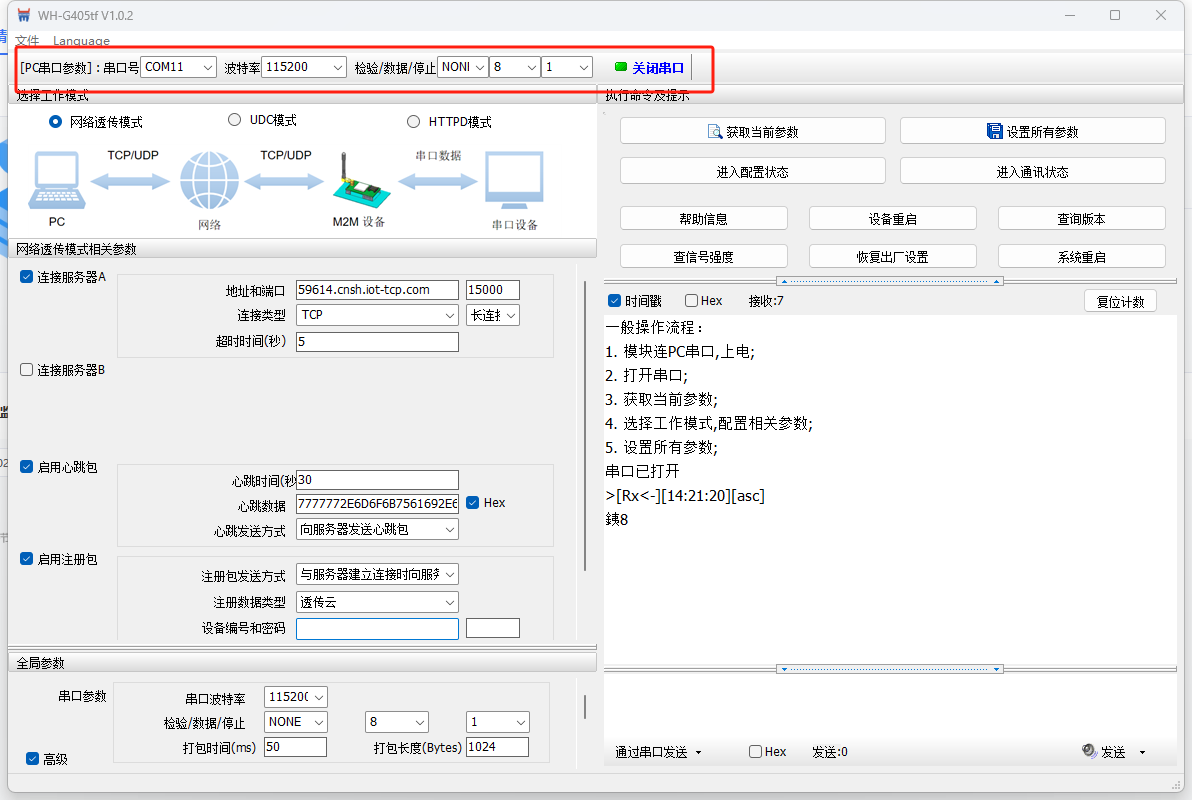

打開上位機軟件，選擇COM口，出廠默認115200 NONE 8 1,打開串口。

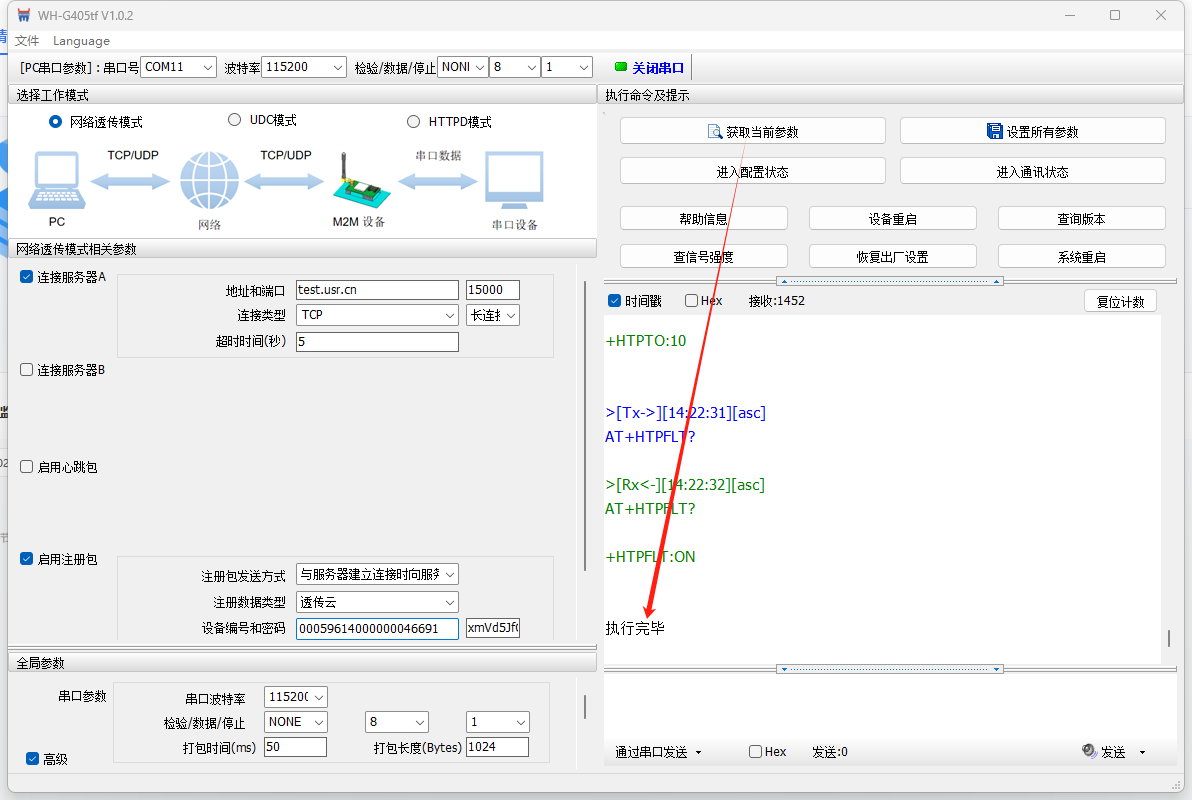

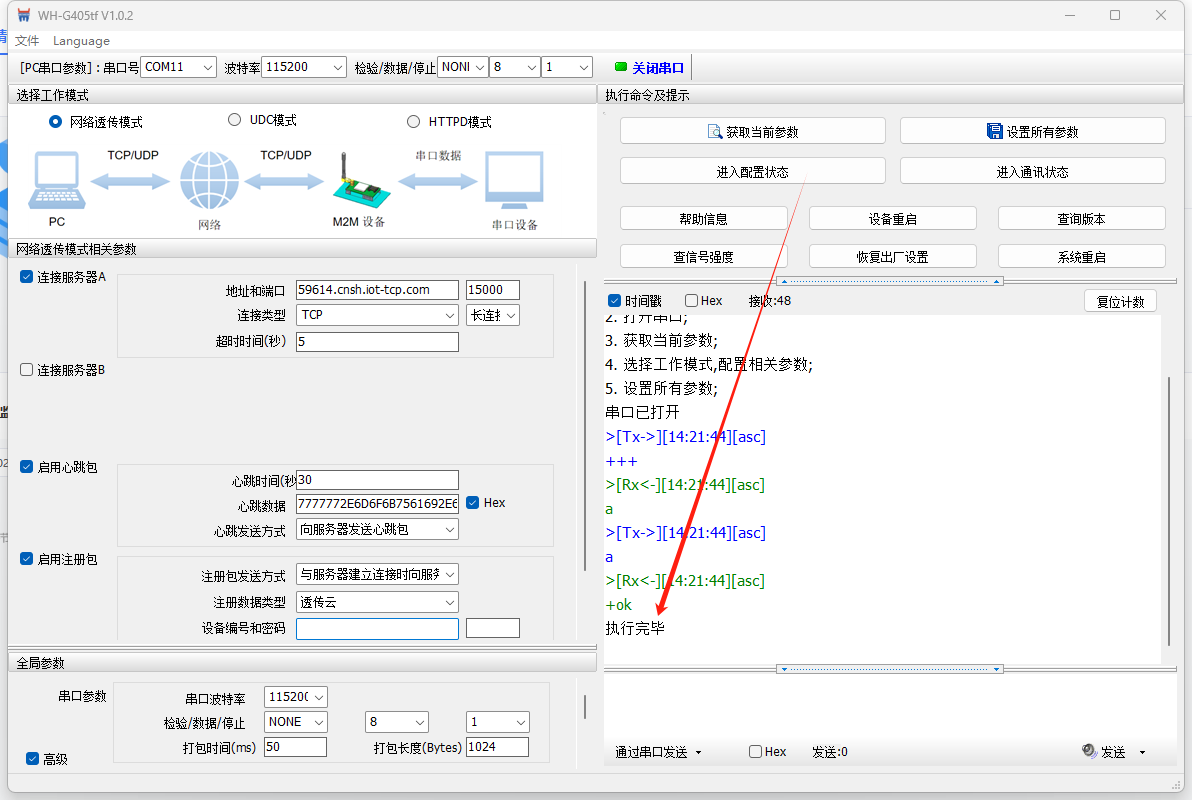

進入配置狀態

獲取當前參數

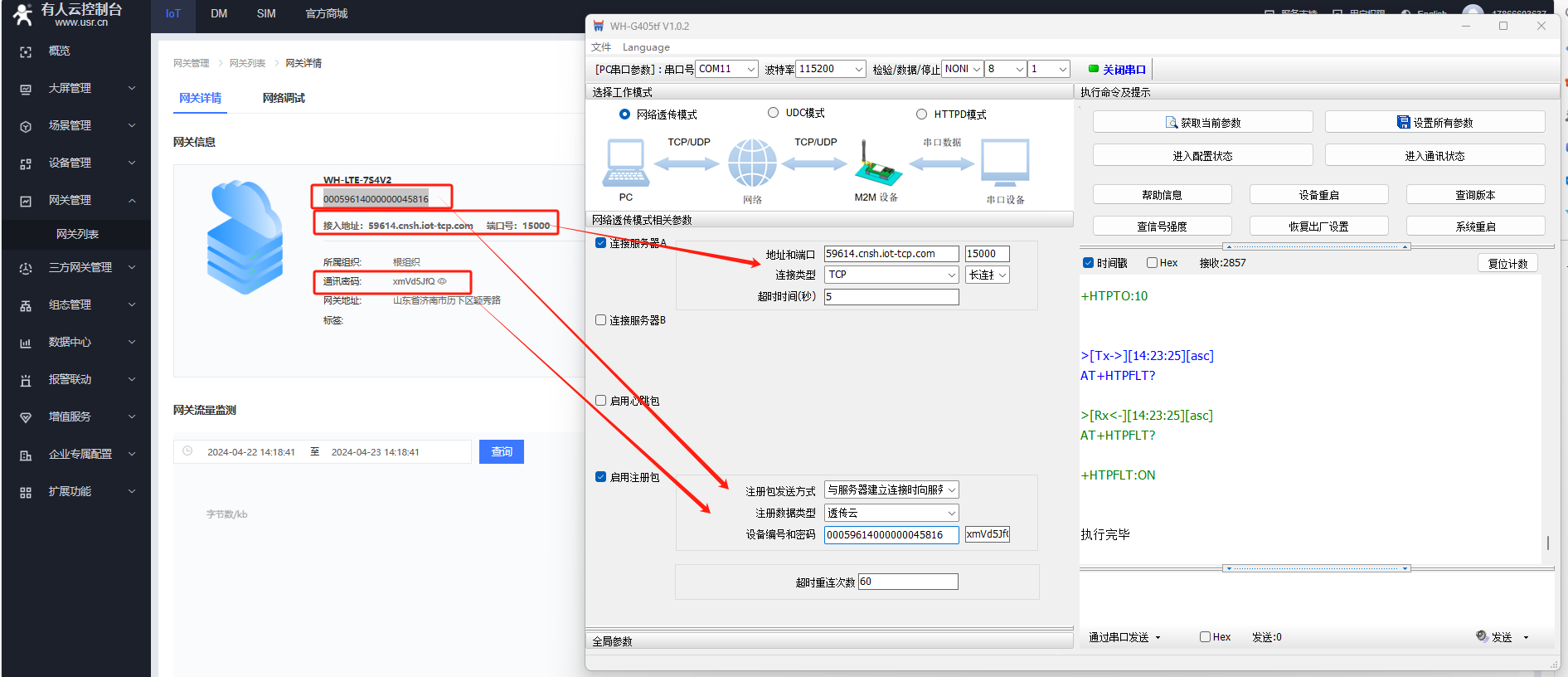

填入有人云給設備分配的接入地址和端口號

啟用注冊包，選擇透傳云，填入ID 和密碼。

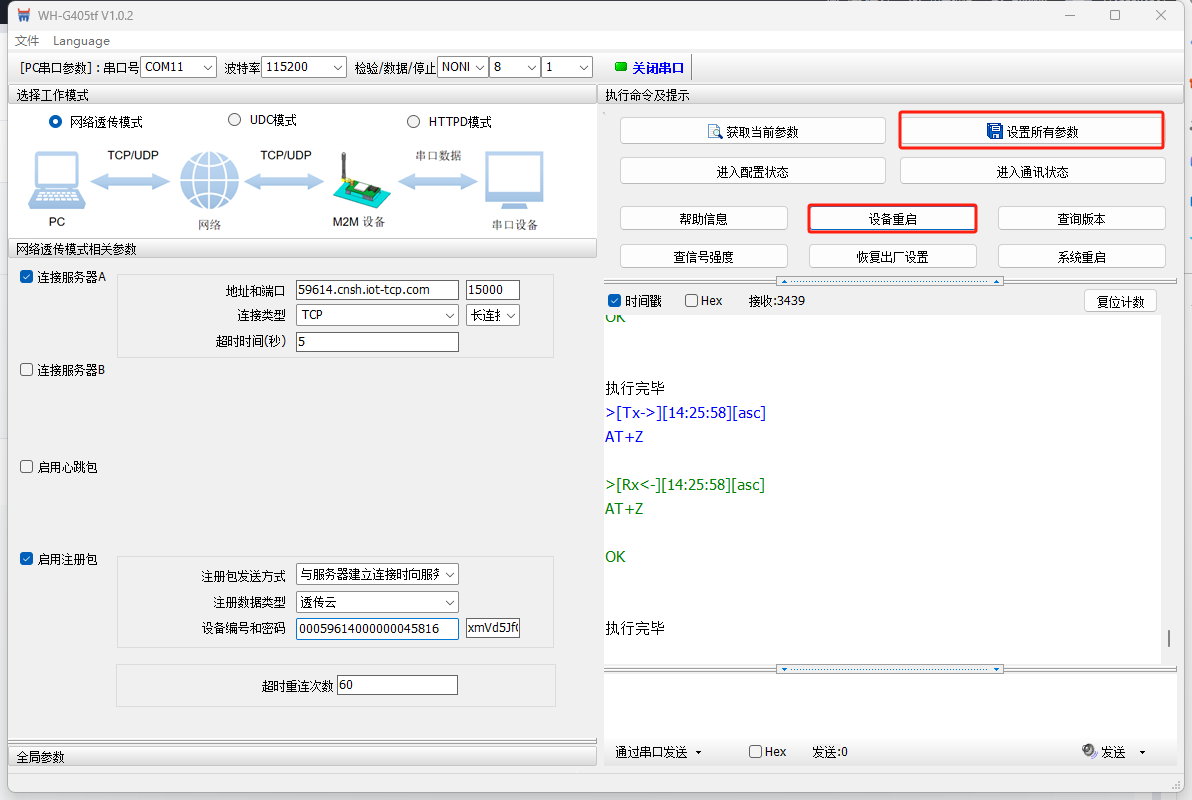

設置所有參數

設備重啟

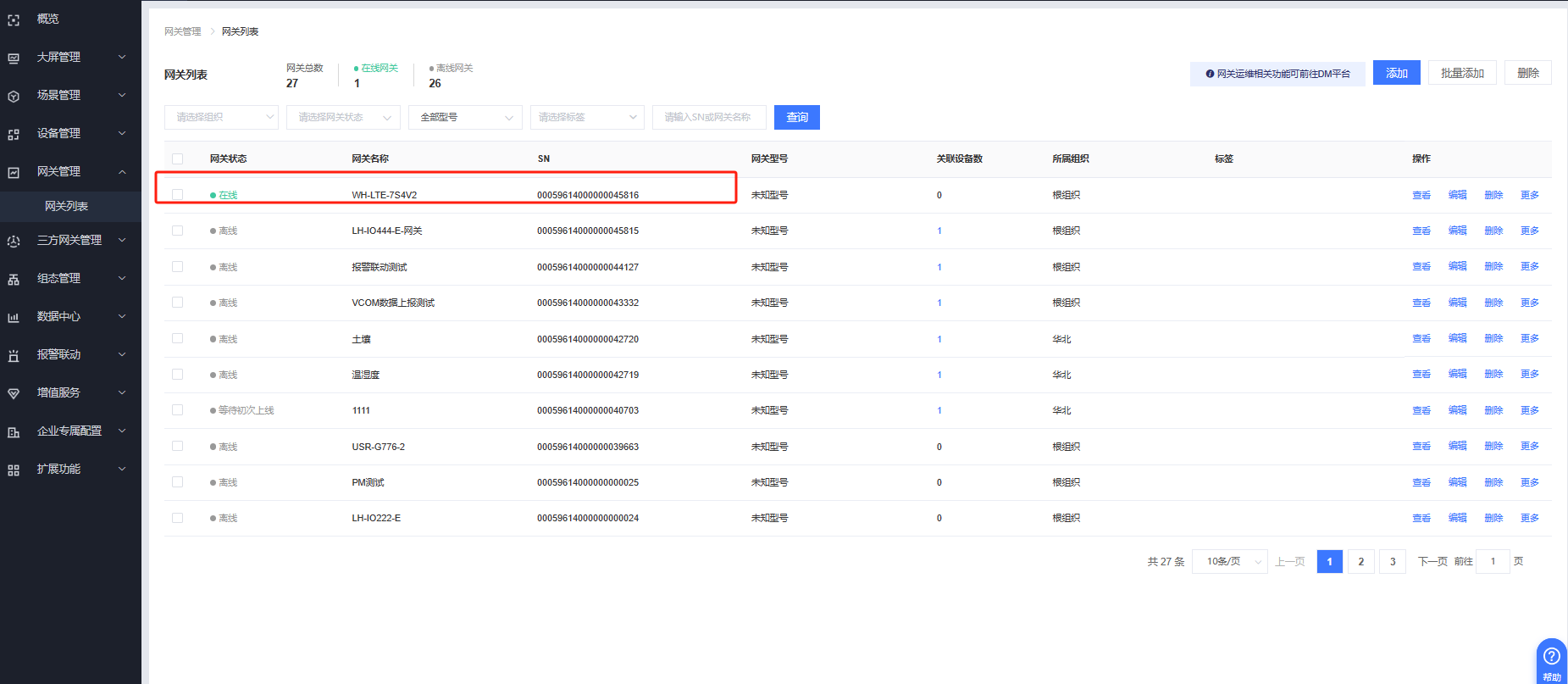

等待一會即可看到WH-LTE-7S4 V2在有人云上線。

2、虛擬串口軟件V5參數設置

打開虛擬串口軟件V5.0.1，登錄有人云的賬號密碼

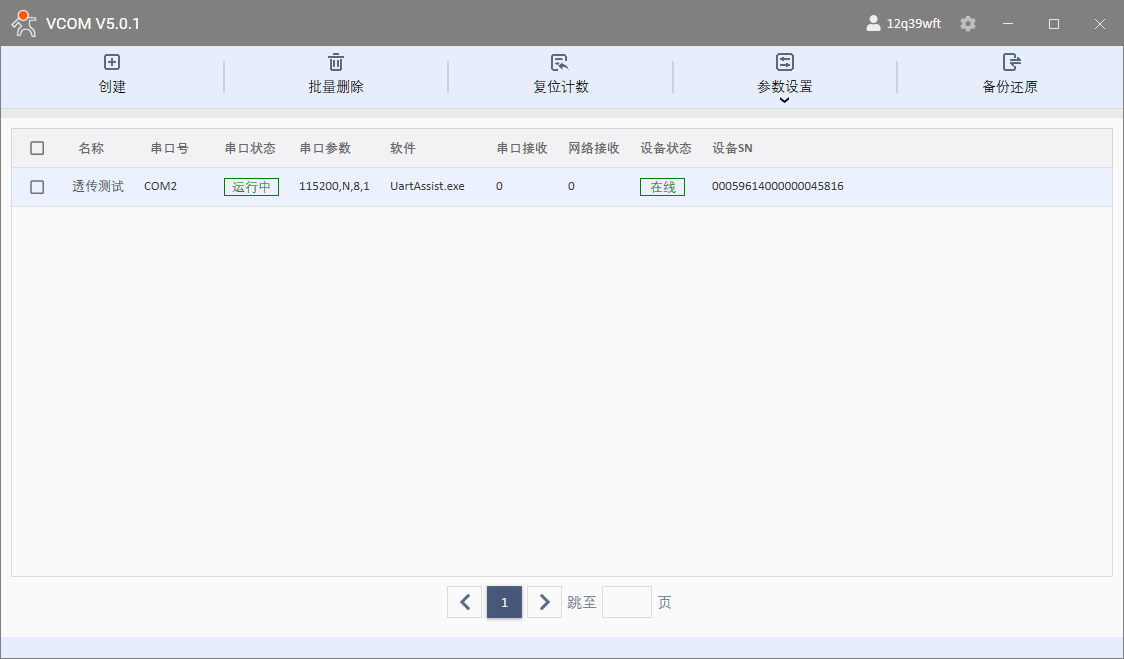

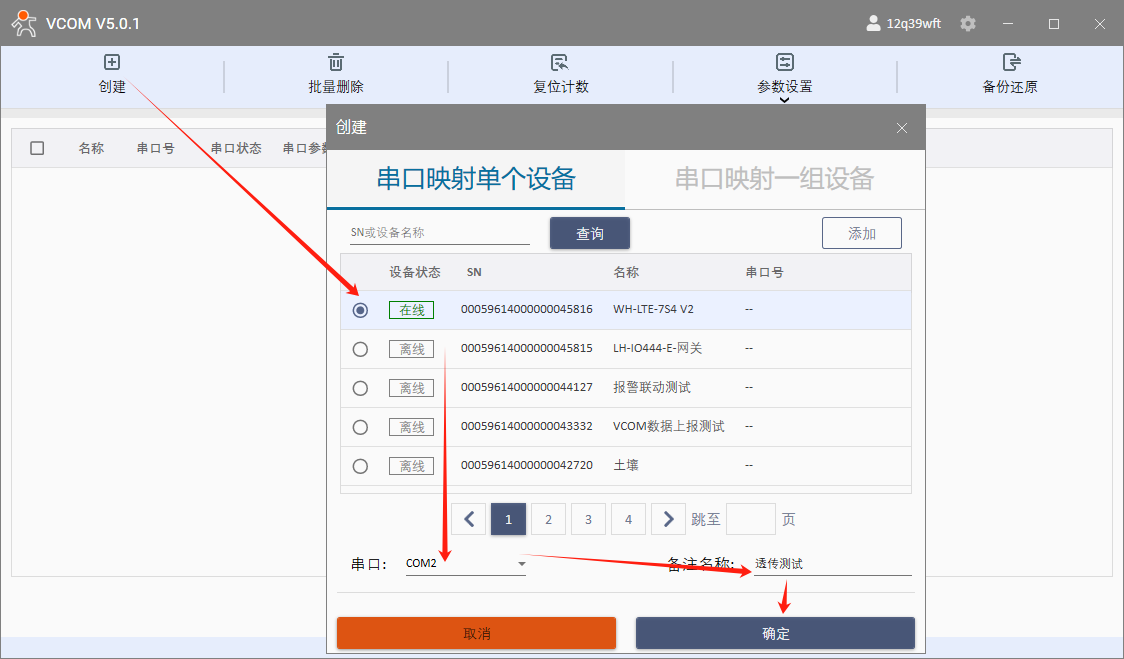

點擊創建，選中WH-LTE-7S4 V2,串口COM2,名字設置為透傳測試，點擊確定

透傳策略創建完畢。

四、功能調試

1、功能調試

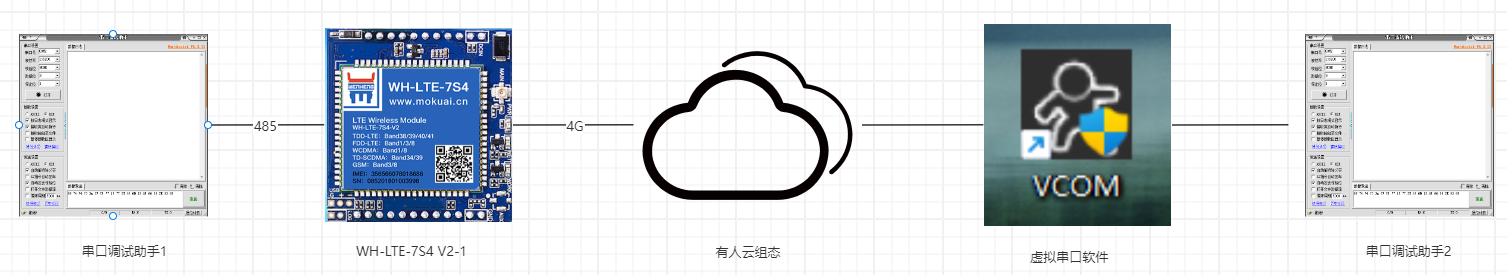

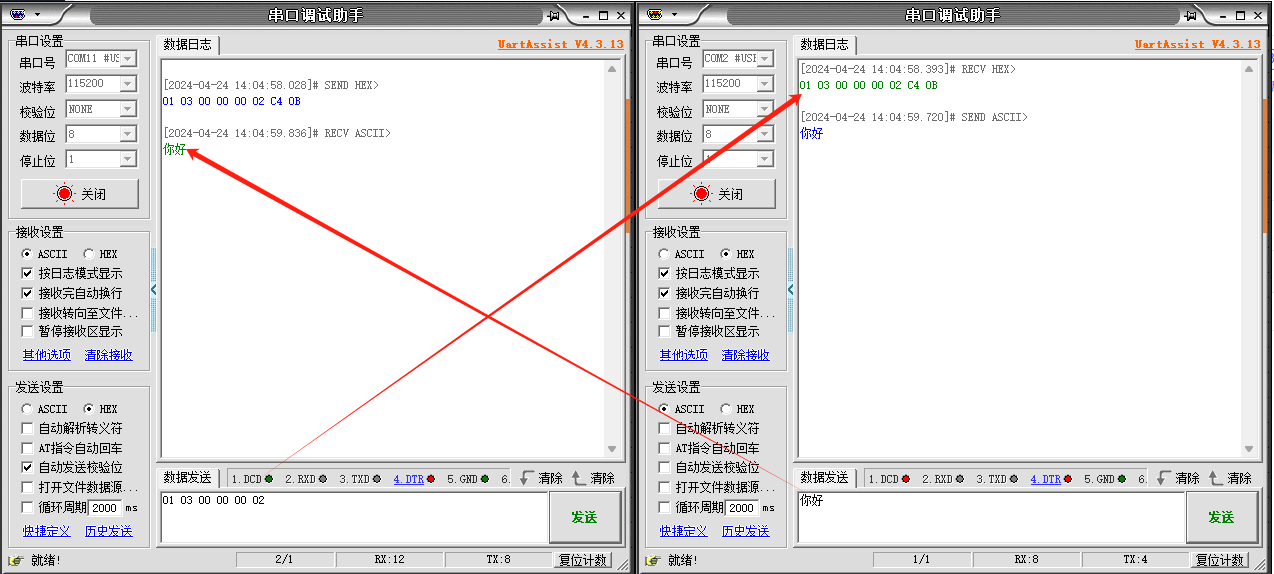

打開兩個串口調試助手，分別引用虛擬串口COM2和轉換器串口COM11，進行數據互發測試。

2、調試截圖

編寫人：尹叢欣 編寫日期：2024-05-8

審核人：尹叢欣 審核日期：2024-05-13

訂正版本：V1.0 訂正內容：初稿
