一、資料下載

WH-LTE-7S4 V2 軟件設計手冊官網下載鏈接：http://imbacareer.com.cn/Download/560.html

WH-LTE-7S4 V2 說明書官網下載鏈接：http://imbacareer.com.cn/Download/556.html

WH-LTE-7S4 V2 規格書官網下載鏈接：http://imbacareer.com.cn/Download/569.html

WH-LTE-7S4 V2 硬件設計手冊官網下載連接：http://imbacareer.com.cn/Download/570.html

WH-LTE-7S4 V2 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/694.html

二、硬件連接

1、所需物品

WH-LTE-7S4 V2 產品 1臺

USR-7X-EVK V2.2 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

SIM卡 1張

筆記本電腦 1臺

2、硬件連接

WH-LTE-7S4 V2插入SIM卡，然后模組插入到底板USR-7X-EVK上， EVK的485串口接USB-RS485串口線到電腦USB口，然后EVK接12V電源適配器上電。

電腦打開設置軟件。

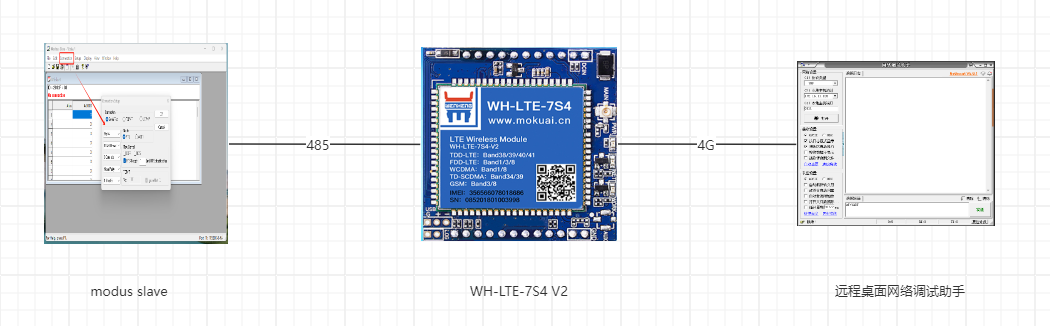

附圖 ：

三、產品參數設置

1、遠程服務器參數設置

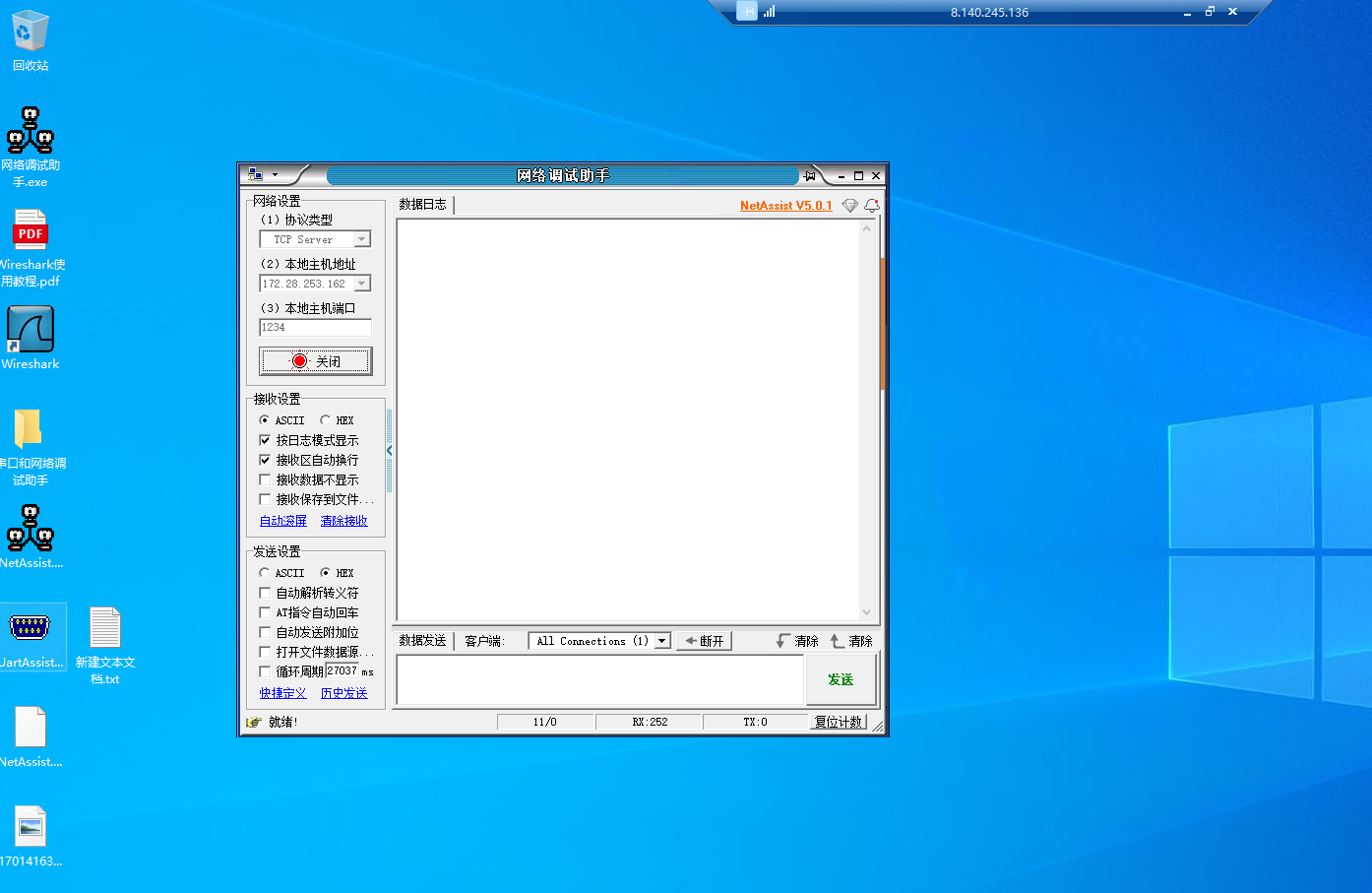

登錄遠程桌面，打開一個網絡調試助手，端口號1234，點擊監聽。

注意：本例使用有人遠程桌面模擬TCP服務器，遠程桌面不對用戶開放，用戶可以根據自己實際情況選擇服務器。

2、WH-LTE-7S4 V2參數設置

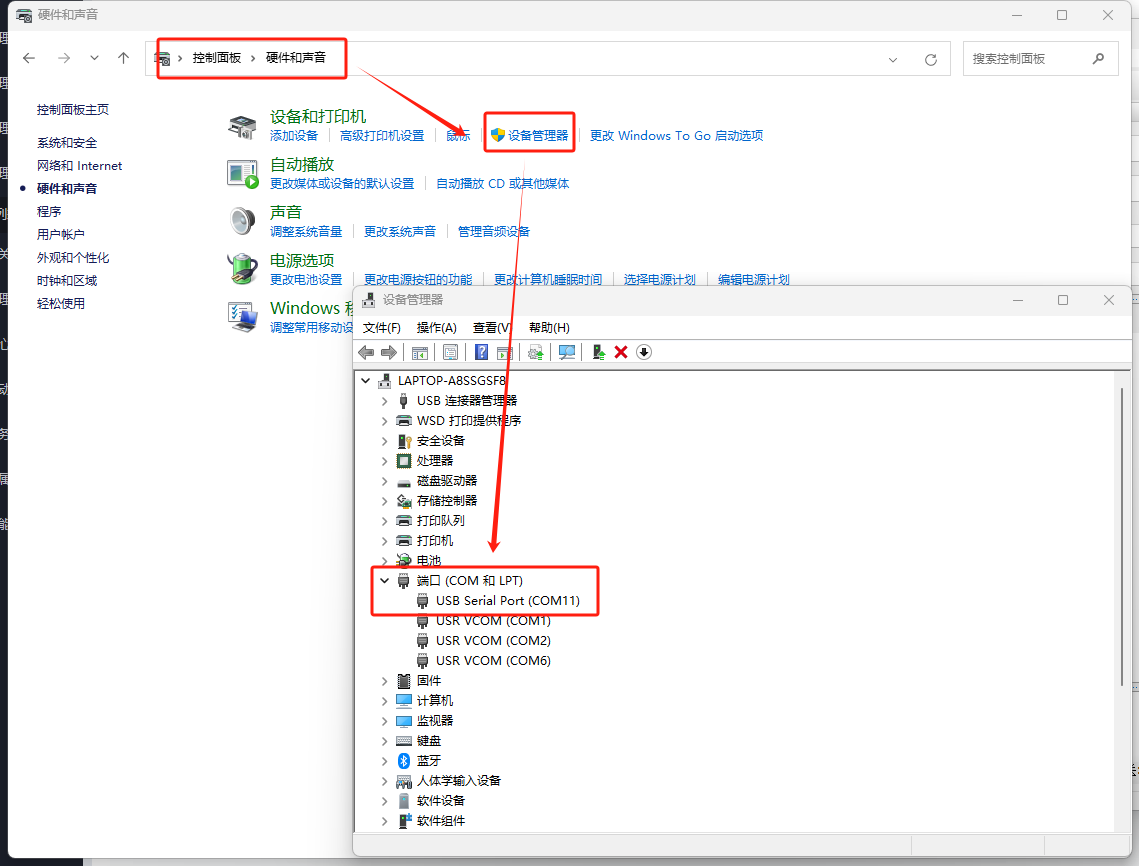

打開控制面板---硬件和聲音---設備管理器---COM和LPT，確認轉換器COM口

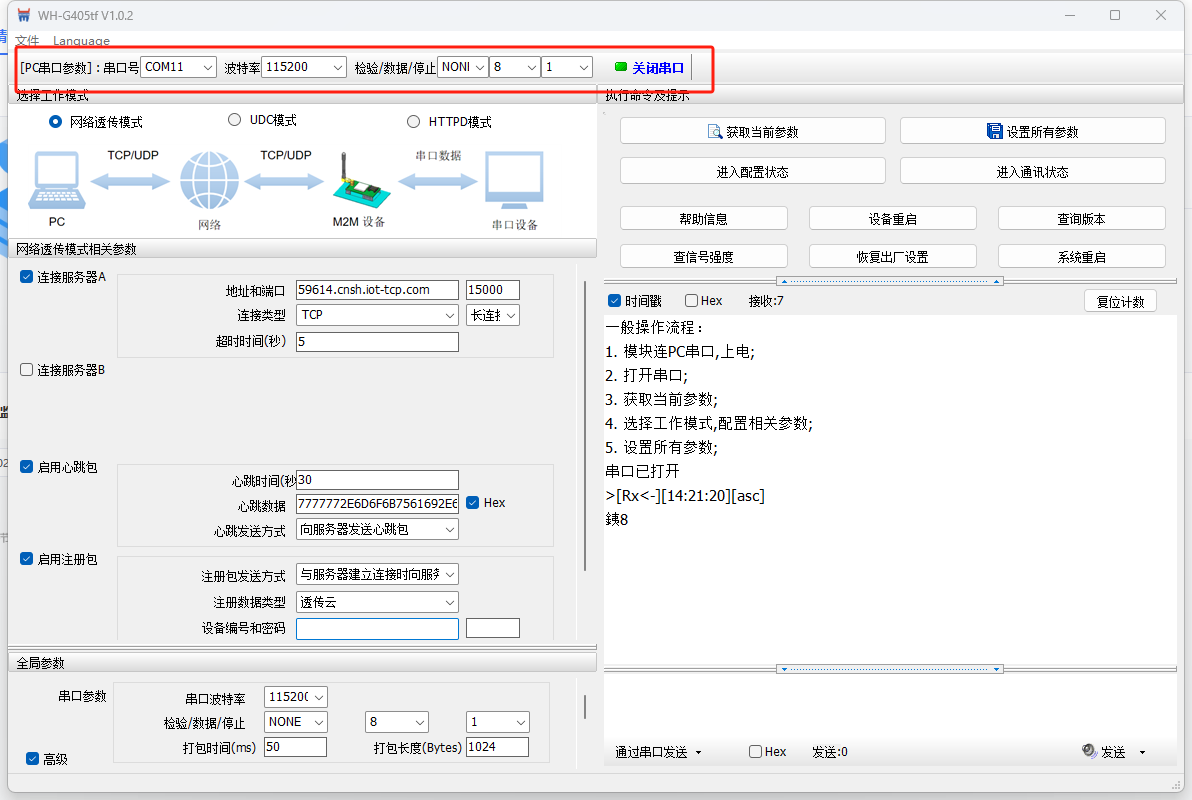

打開上位機軟件，選擇COM口，出廠默認115200 NONE 8 1,打開串口。

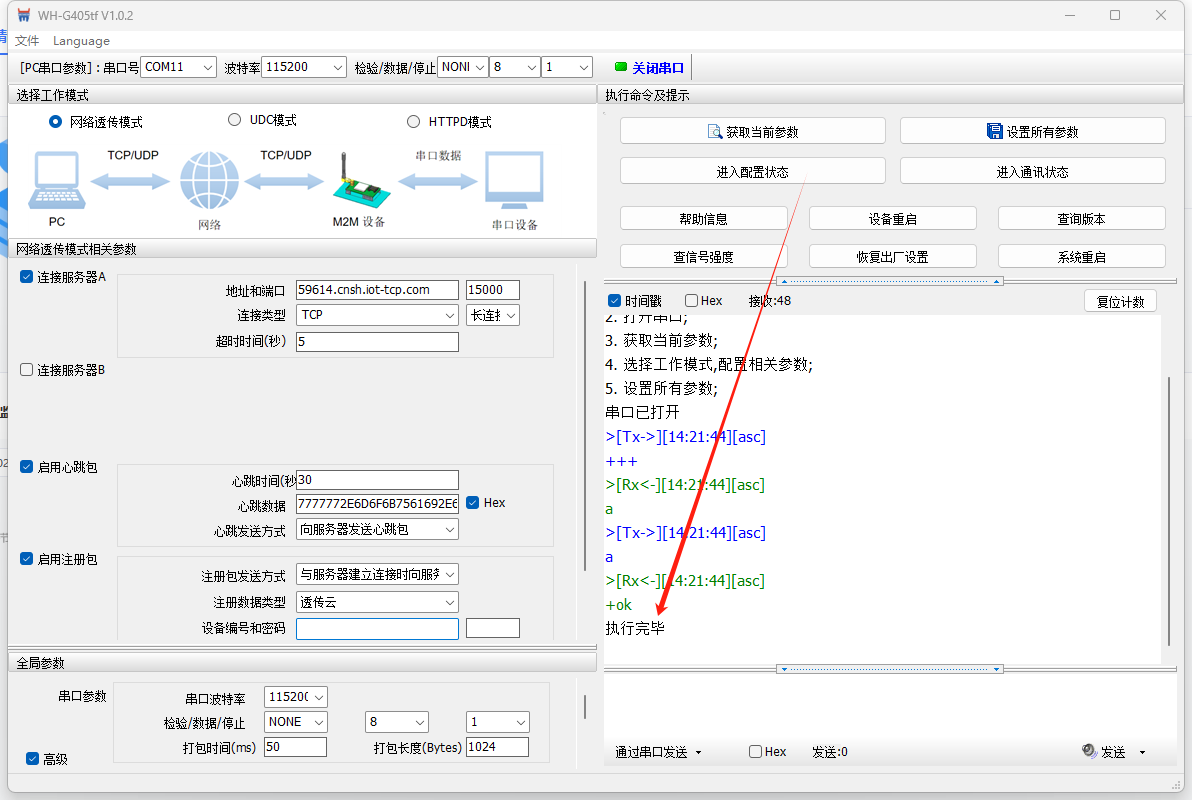

進入配置狀態

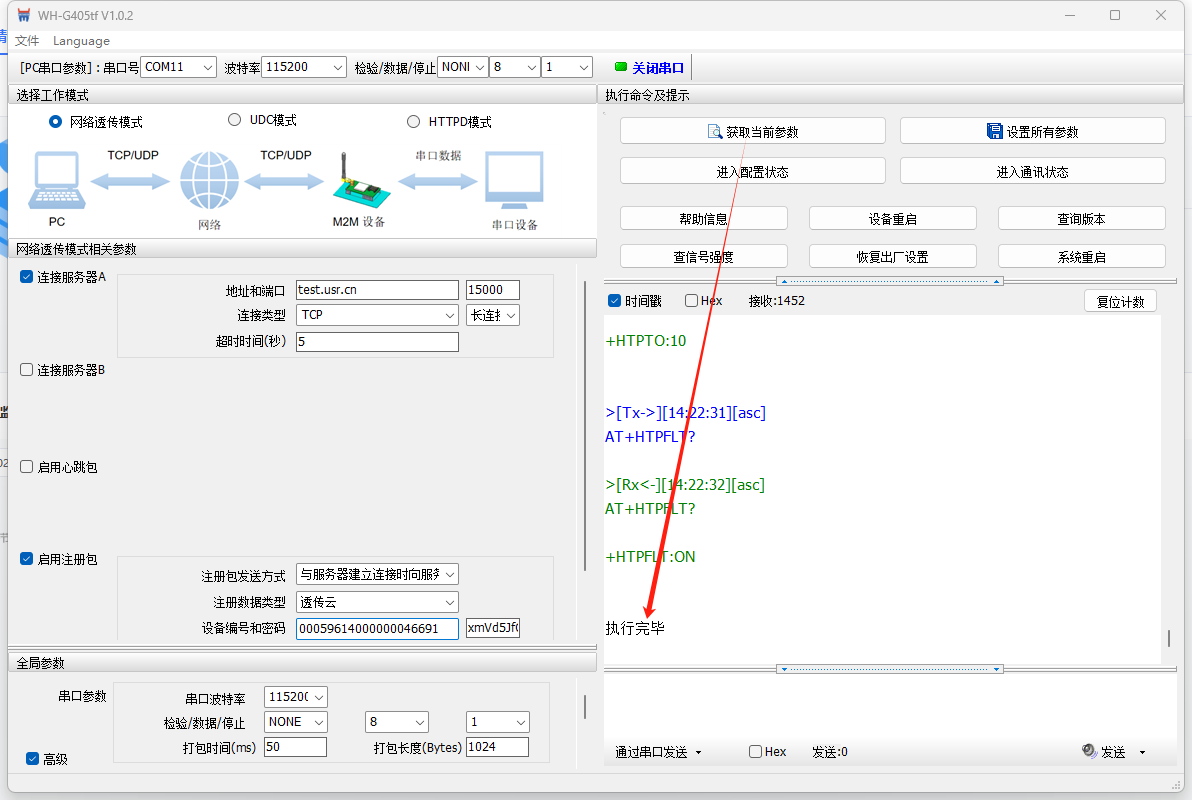

獲取當前參數

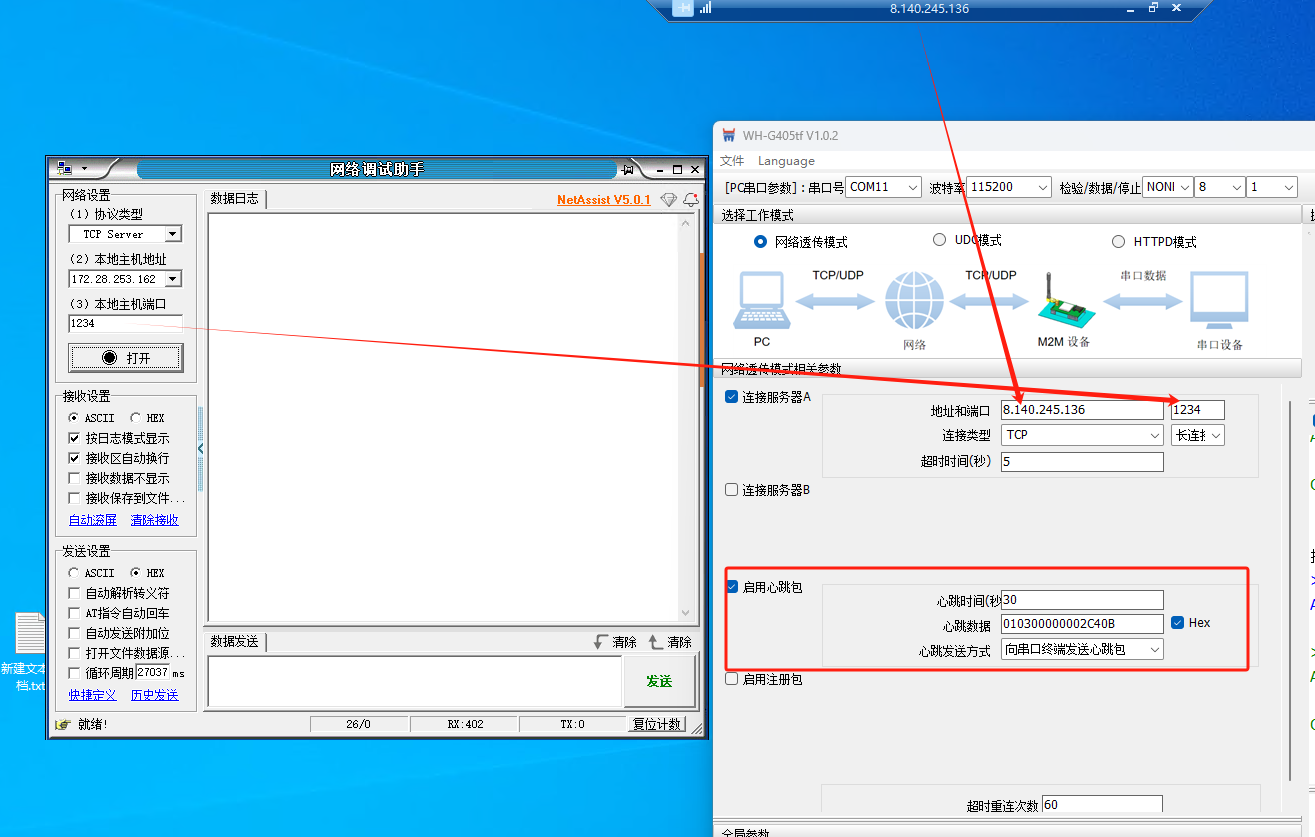

填入服務器參數

啟用心跳包，向串口終端發送心跳包，心跳數據為01 03 00 00 00 02 C4 0B，勾選HEX

設置所有參數

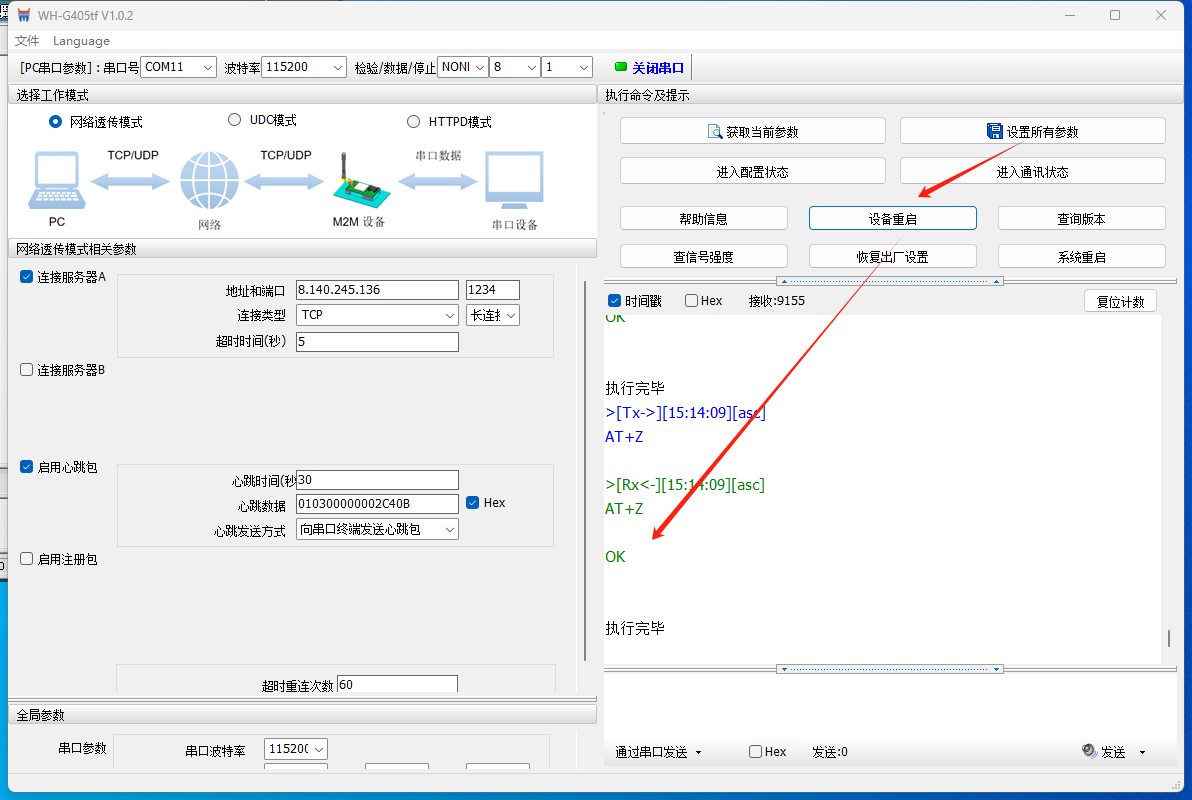

設備重啟

3、Modbus slave軟件參數設置

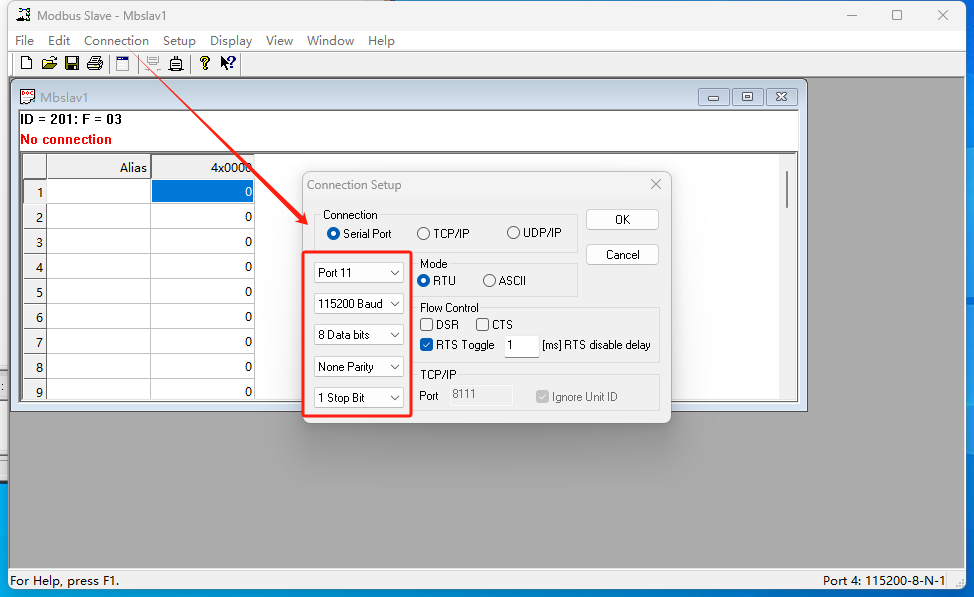

打開一個modbus slave軟件，引用轉換器COM11，用slave軟件模擬串口從機。

COM口選擇COM11，串口參數選擇115200 NONE 8 1

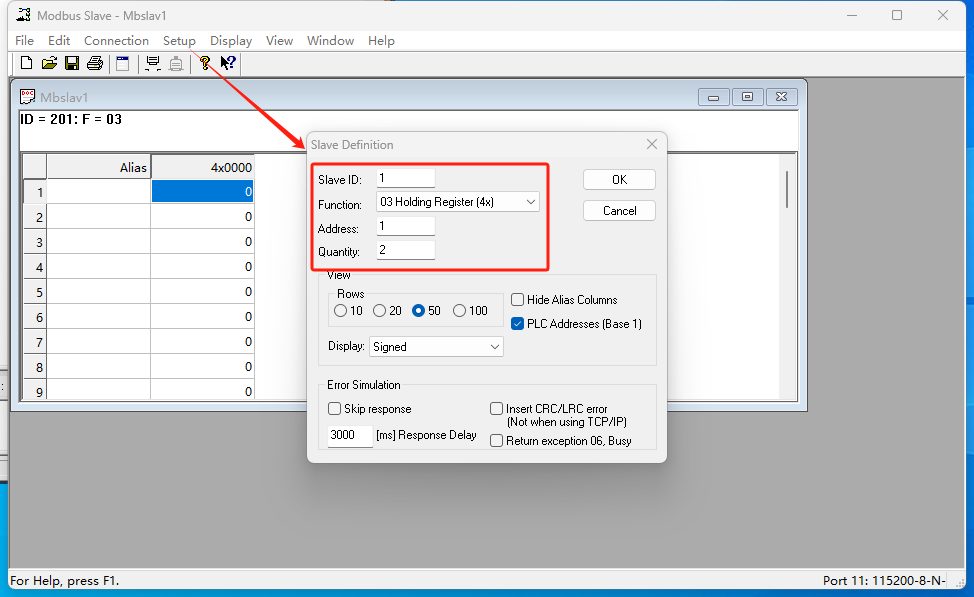

從機地址1，功能碼03，寄存器起始地址1，數量2

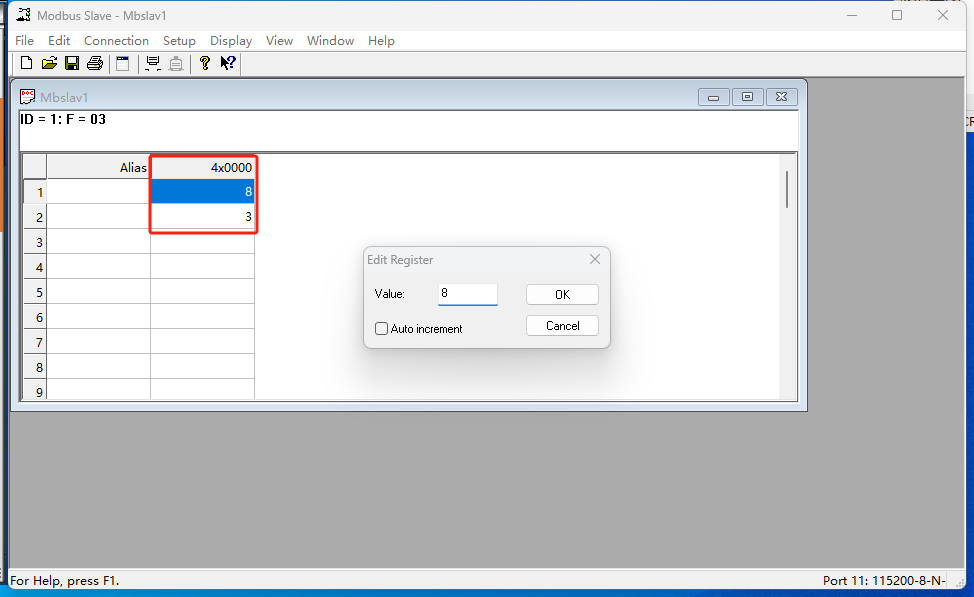

給這兩個寄存器分別寫入數字8和3

四、功能調試

1、功能調試

modbus slave軟件接收到來自設備心跳信息的問詢幀并應答該信息，應答幀經過WH-LTE-7S4 V2傳輸給TCP SERVER。

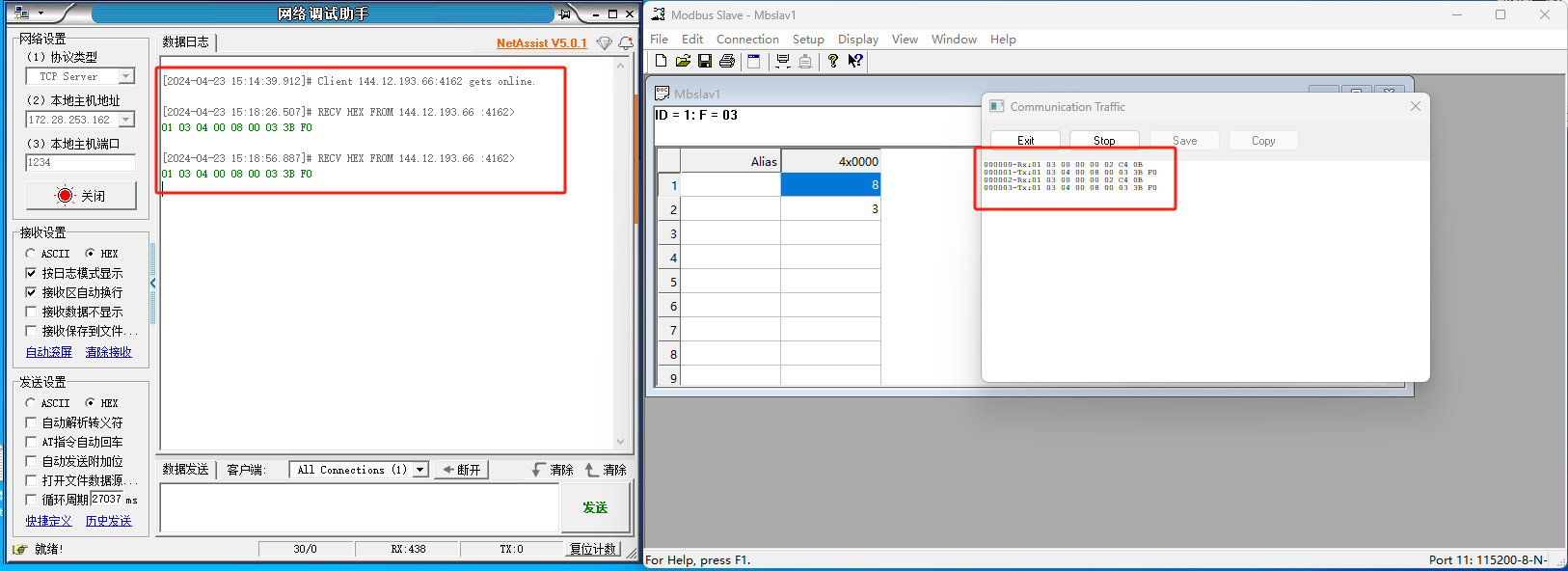

2、調試截圖

編寫人：尹叢欣 編寫日期：2024-05-7

審核人：尹叢欣 審核日期：2024-05-13

訂正版本：V1.0 訂正內容：初稿
