一、資料下載

USR-IO34-LR 說明書：http://imbacareer.com.cn/Download/898.html

USR-IO34 接線工藝說明書：http://imbacareer.com.cn/Download/892.html

USR-IO-LR 設置軟件：http://imbacareer.com.cn/Download/899.html

USR-LG206-L 說明書：http://imbacareer.com.cn/Download/1250.html

USR-LG206-L 設置軟件：http://imbacareer.com.cn/Download/1195.html

串口與網絡調試助手軟件：http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-IO34-LR 產品 1臺

USR-LG206-L 產品 1臺

LORA 天線 2根

12V電源適配器 2個

USB-RS485串口線 至少1條

電腦 至少1臺

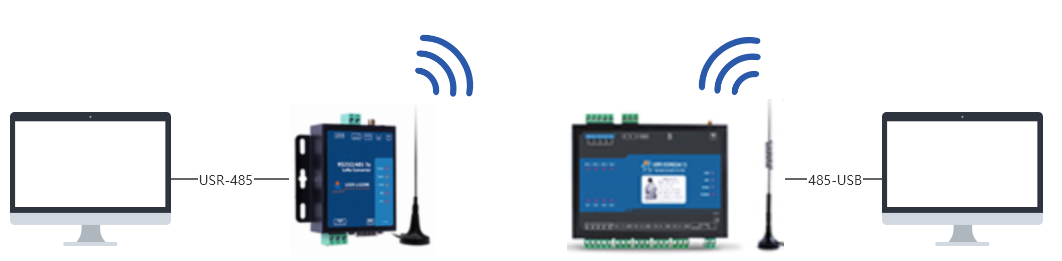

2、硬件連接

USR-IO34-L 安裝天線，IO34的485串口接RS485-USB串口線接到電腦USB口，接12V電源適配器上電。

USR-LG206安裝天線，LG206的485串口接RS485-USB串口線接到電腦USB口，接12V電源適配器上電。

三、產品參數設置

1、USR-LG206-L參數設置

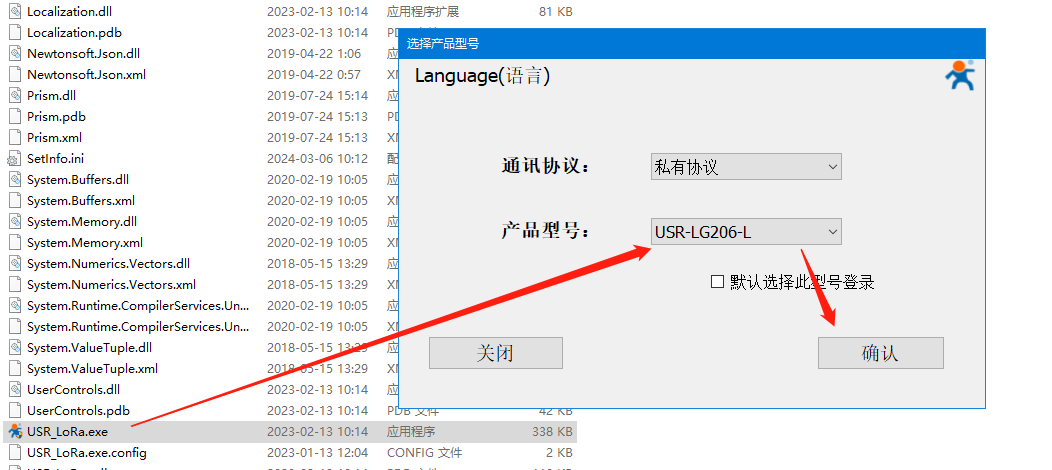

（1）電腦打開USR-LoRa設置軟件，選擇產品型號USR-LG206-L。

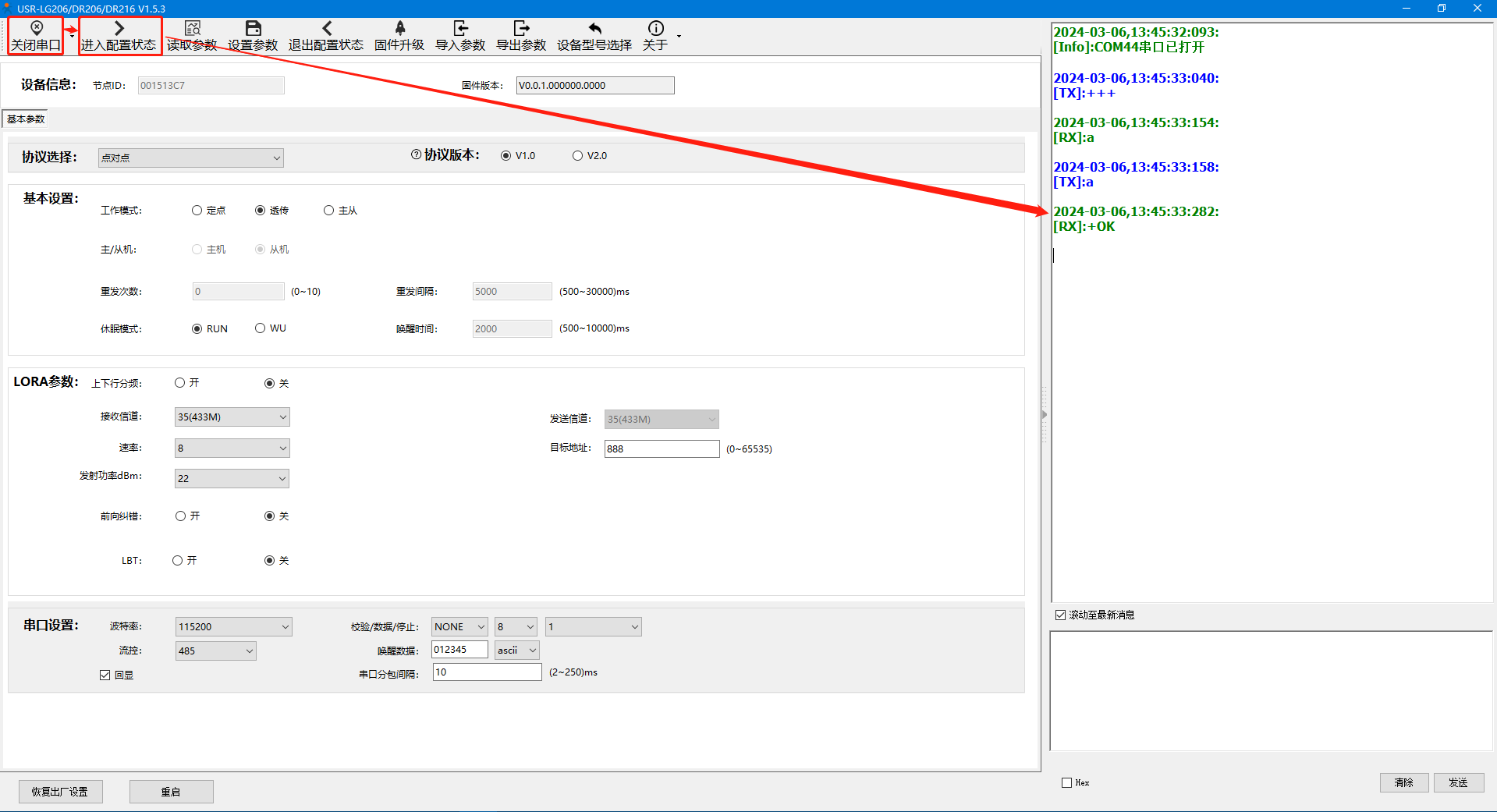

（2）點擊打開串口后的下三角箭頭選擇選擇USB對應的com串口（LG206默認串口參數為115200波特率、NONE校驗位、數據位8，停止位1），點擊打開串口，點擊擊進入配置模式，數據打印區可以顯示+ok,說明進入配置模式成功。

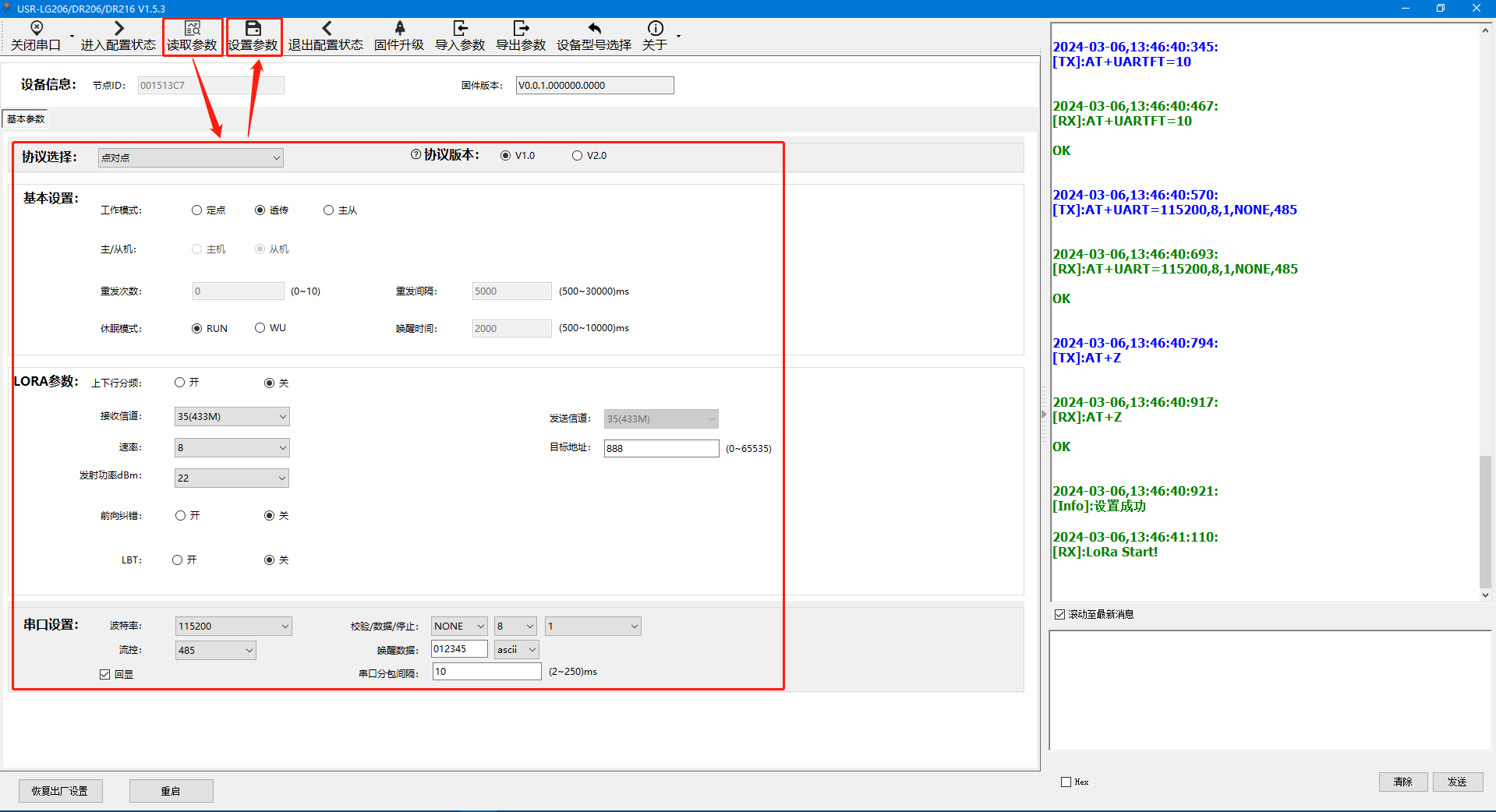

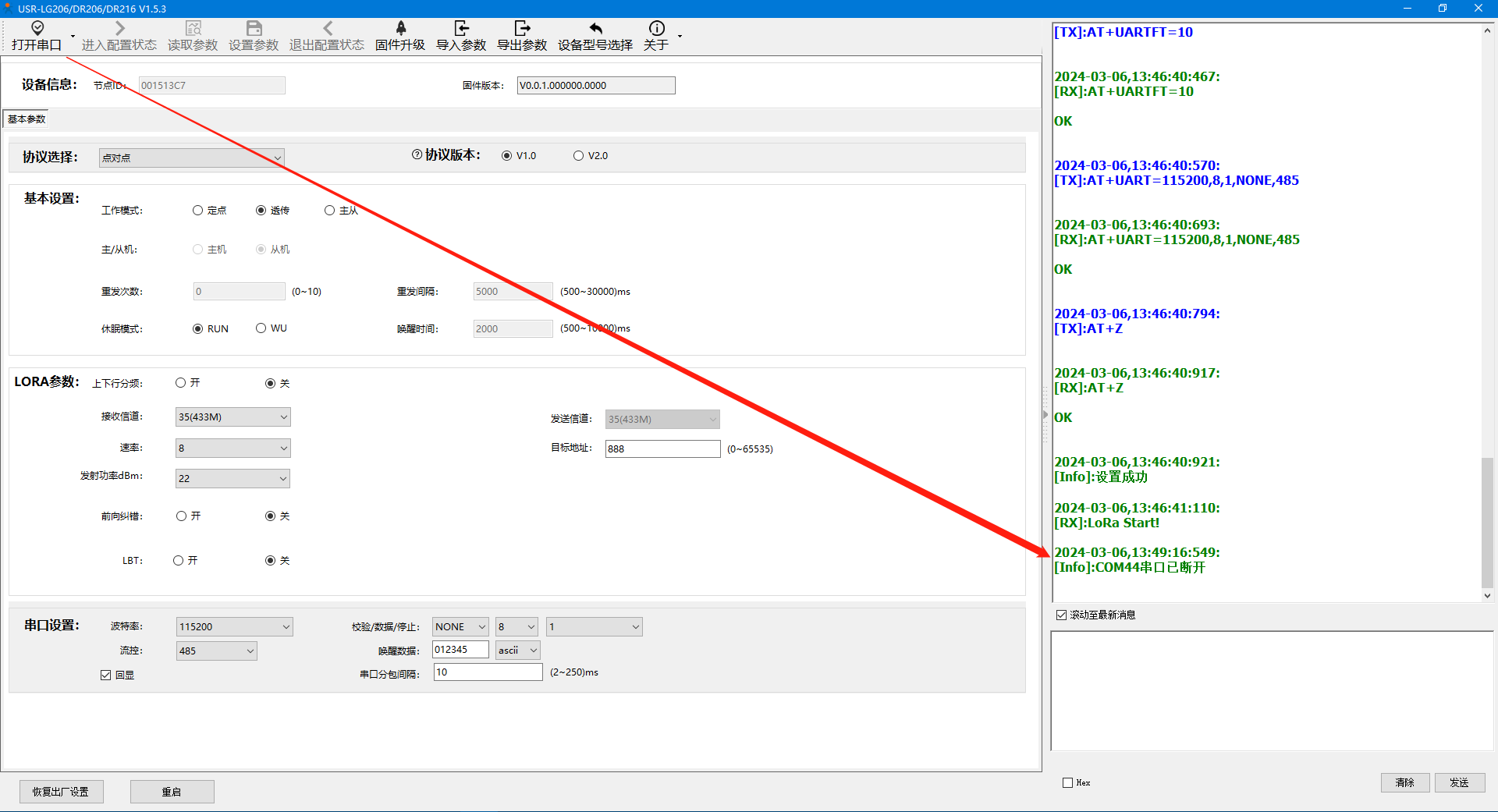

（3）點擊讀取參數，等待參數查詢完成后，配置LG206協議選擇“點對點”，協議版本“V1.0”,

基本設置中：工作模式為“透傳”，休眠模式為“RUN”。

LORA參數中：上下線分頻“關”，因為IO34信道為12~43可設，LG206的接收信道需要配置在該范圍內，所以本案例配置為“35（433Mhz）”，速率設置 “8”，目標地址配置為“888”。

串口設置中：波特率校驗位數據位停止位配置修改為與您實際要接的串口設備的串口參數一致（本案例配置默認不做修改），設置完點擊設置參數。

（4）最后關閉該軟件串口。

2、USR-IO34-LR參數配置

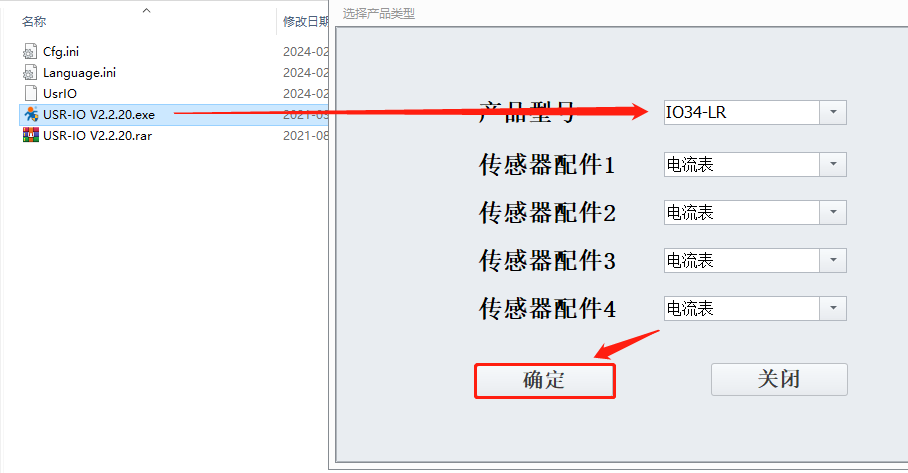

（1）打開USR-IO設置軟件，選擇IO34-LR的型號，傳感器配件與IO34四路AI檢測口所接的AI模擬量有關，若是AI沒有使用，可隨意選擇，無影響。

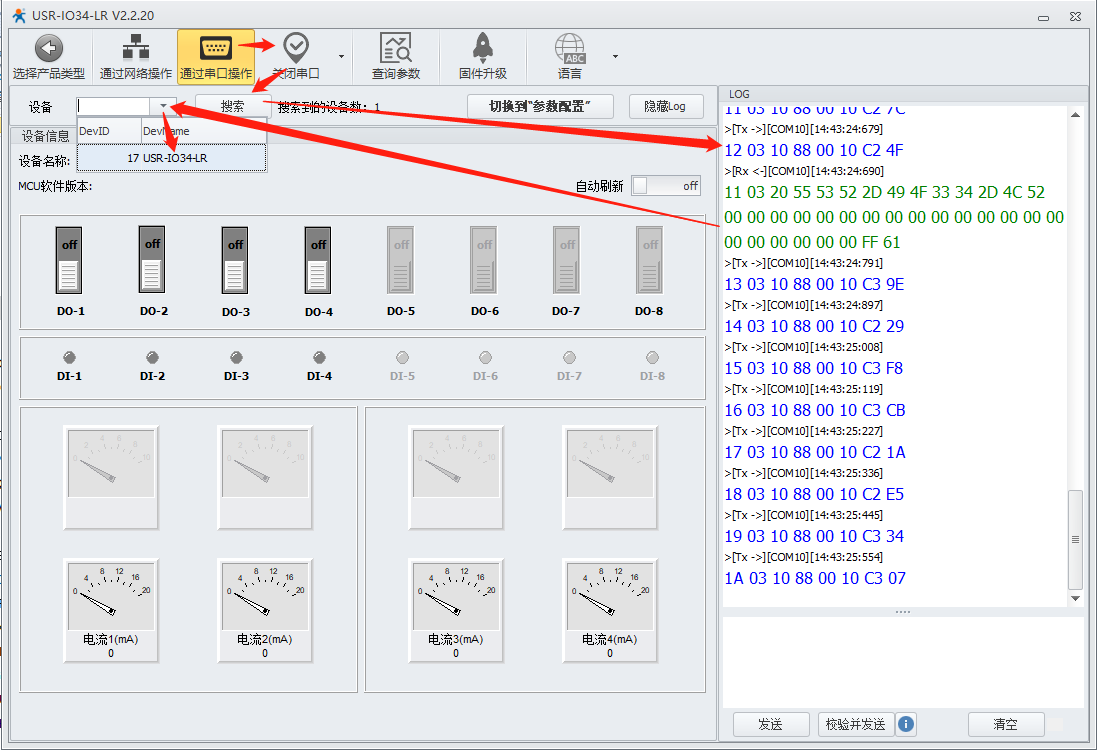

（2）123選擇“通過串口操作”，點擊打開串口后的下三角箭頭選擇對應USB的com串口，（IO34默認波特率為9600，NONE校驗位，數據位8，停止位1）打開串口，點擊搜索，待搜索完畢選擇對應的IO34設備。

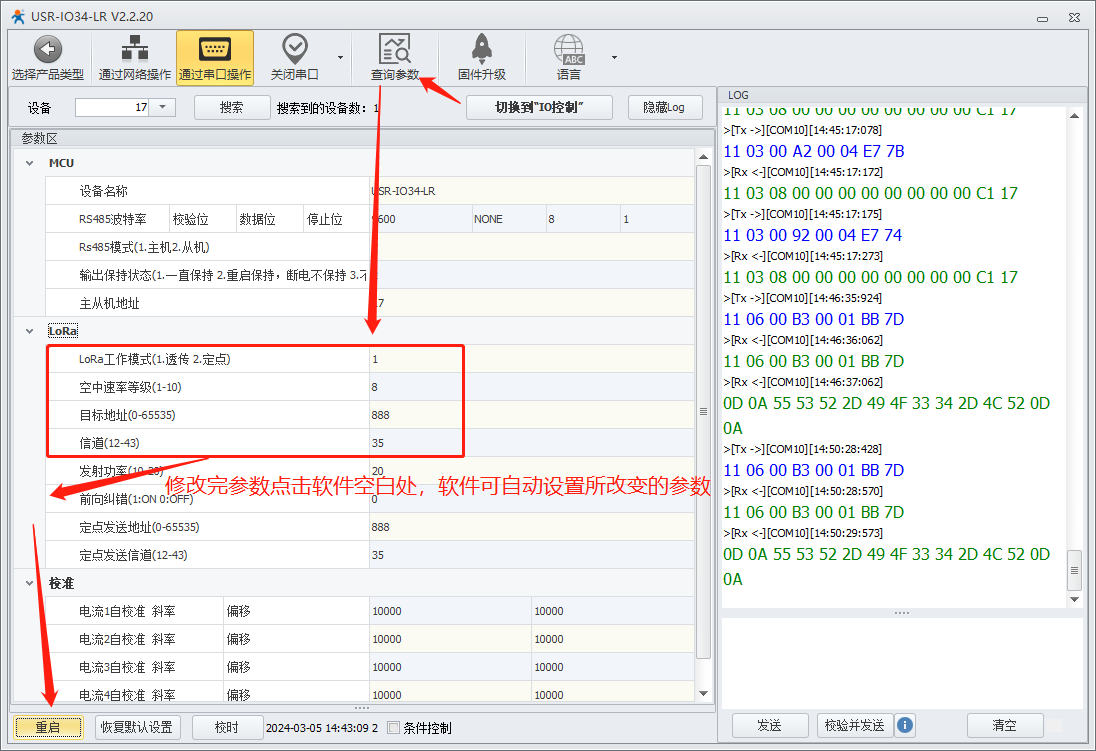

（3）點擊“切換到參數配置”，點擊查詢參數，查詢完參數將IO34的LoRa參數配置與LG206一致，工作模式配置為“透傳”，空中速率等級配置為“8”，目標地址配置為“888”，信道配置為“35”，點擊軟件空白處軟件會自動設置修改的參數，參數配置完，點擊重啟。

四、功能調試

1、功能調試

206串口用串口調試助手軟件打開，按HEX 16進制發送IO34 DO1狀態Modbus rtu控制指令，可以控制DO1響應動作，串口接收Modbus rtu動作數據反饋并可聽到DO閉合斷開硬件動作響聲。

IO34默認從機地址為17（hex:11）

測試數據：

控制第一路繼電器閉合發送（HEX格式）：11 05 00 00 FF 00 8E AA

閉合成功返回（HEX格式）：11 05 00 00 FF 00 8E AA

控制第一路繼電器斷開發送（HEX格式）：11 05 00 00 00 00 CF 5A

斷開成功返回（HEX格式）：11 05 00 00 00 00 CF 5A

IO34點位其他寄存器自行查看IO34說明書。

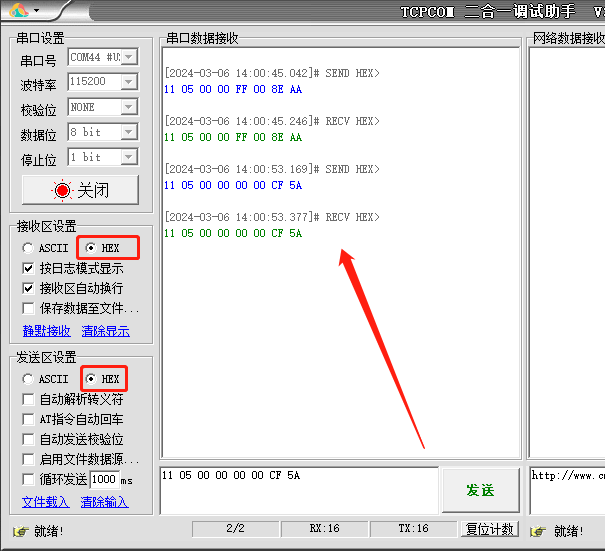

2、調試截圖

編寫人：孫緒輝 編寫日期：2024-03-6

審核人：尹叢欣 審核日期：2024-03-27

訂正版本：V1.0 訂正內容：初稿
