博圖V16(及以上)軟件使用PLCNET上傳下載示例
一、資料下載
USR-PLCNET510 說明書官網下載鏈接:http://imbacareer.com.cn/Download/957.html
USR-PLCNET510 設置軟件下載鏈接:http://imbacareer.com.cn/Download/1329.html
二、硬件連接
網線連接USR-PLCNET LAN口與plc
三、產品參數設置

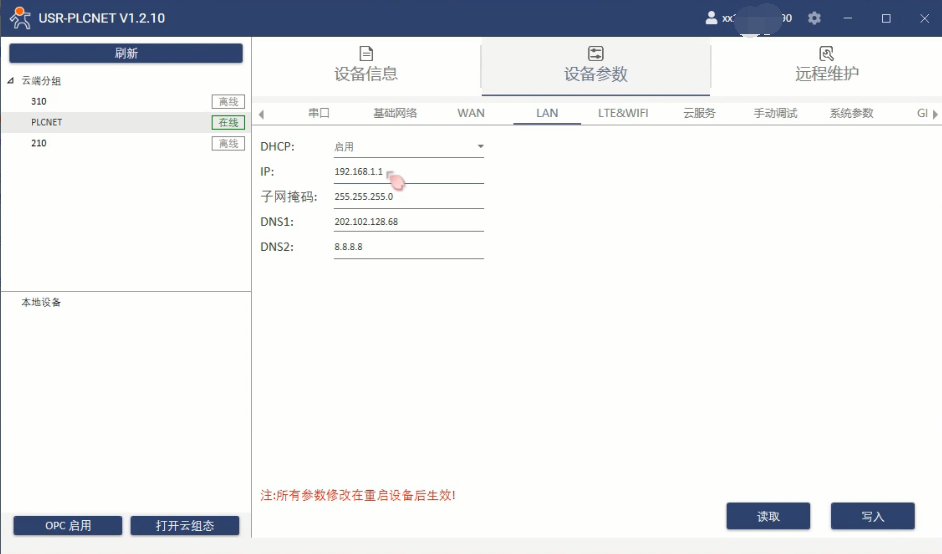

打開plcnet配置軟件,lan口ip配置與plc同網段但不能相同(如plc ip為192.168.1.11,plcnet設置為192.168.1.1),配置完成后右下角寫入?yún)?shù),重啟網關生效
四、功能調試

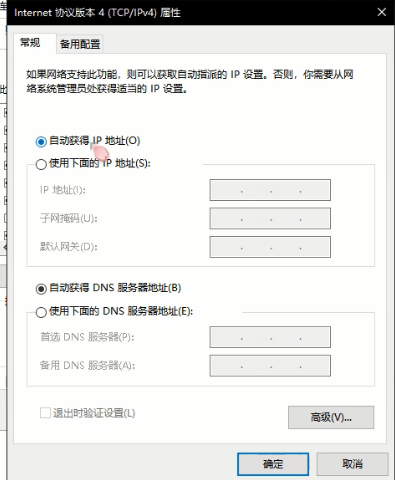

1、首先查看虛擬網卡的屬性,ipv4需要設置為自動獲取

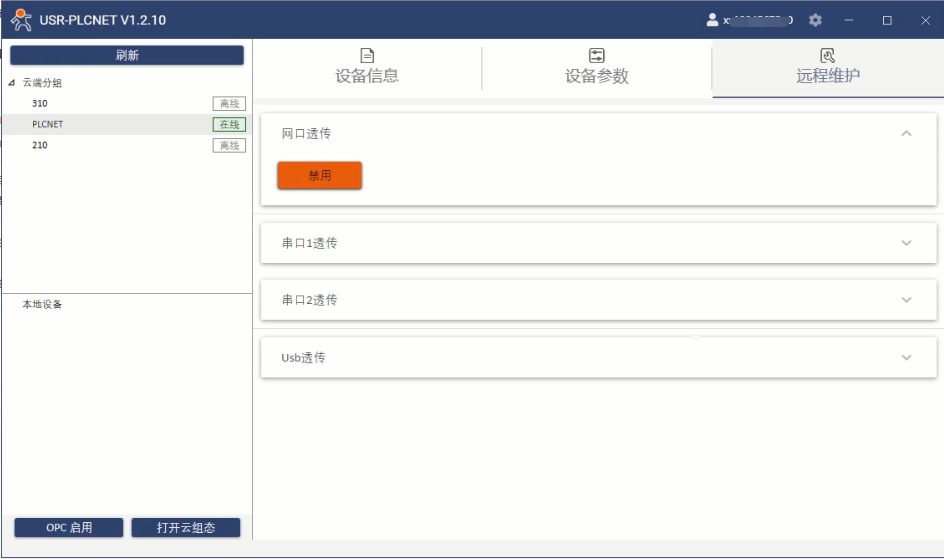

2、在遠程維護內開啟網口透傳
3、查看虛擬網卡IP變?yōu)閜lcnet lan IP

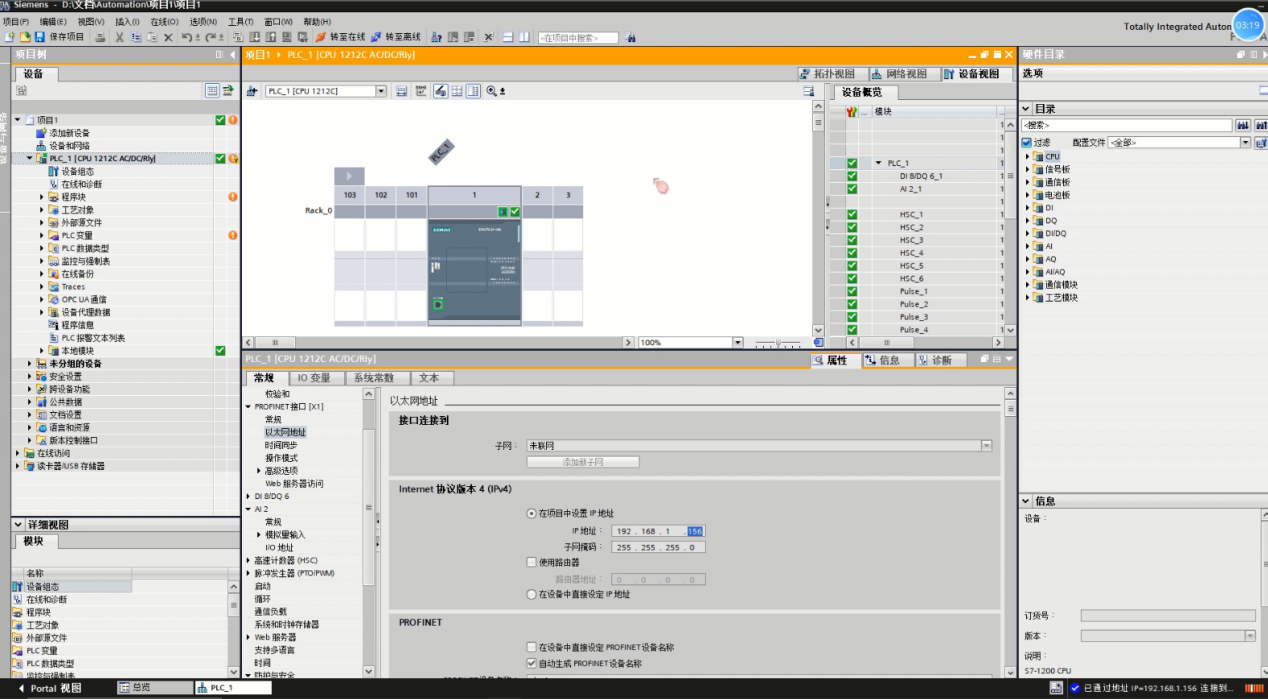

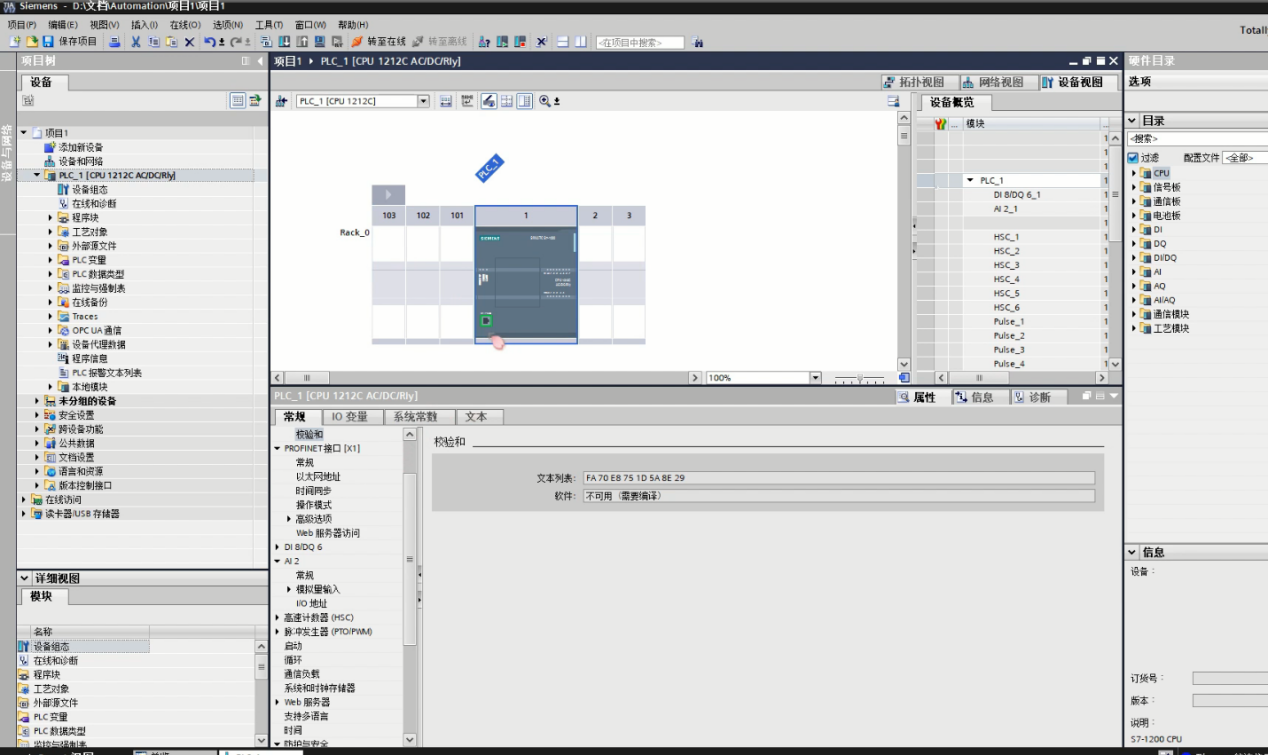

4、打開博圖軟件添加一個與plc對應型號與固件版本的設備

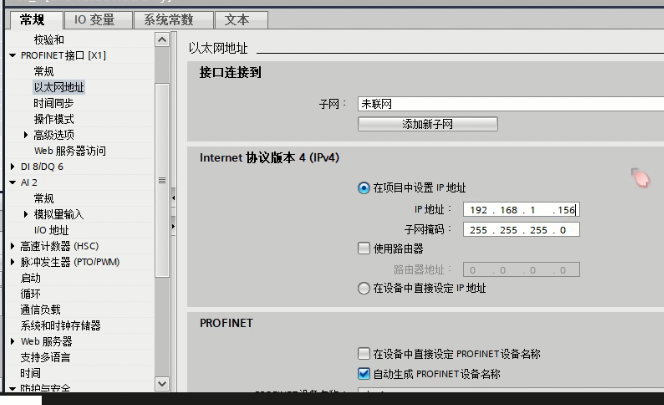

5、plc以太網地址修改為真實plc地址

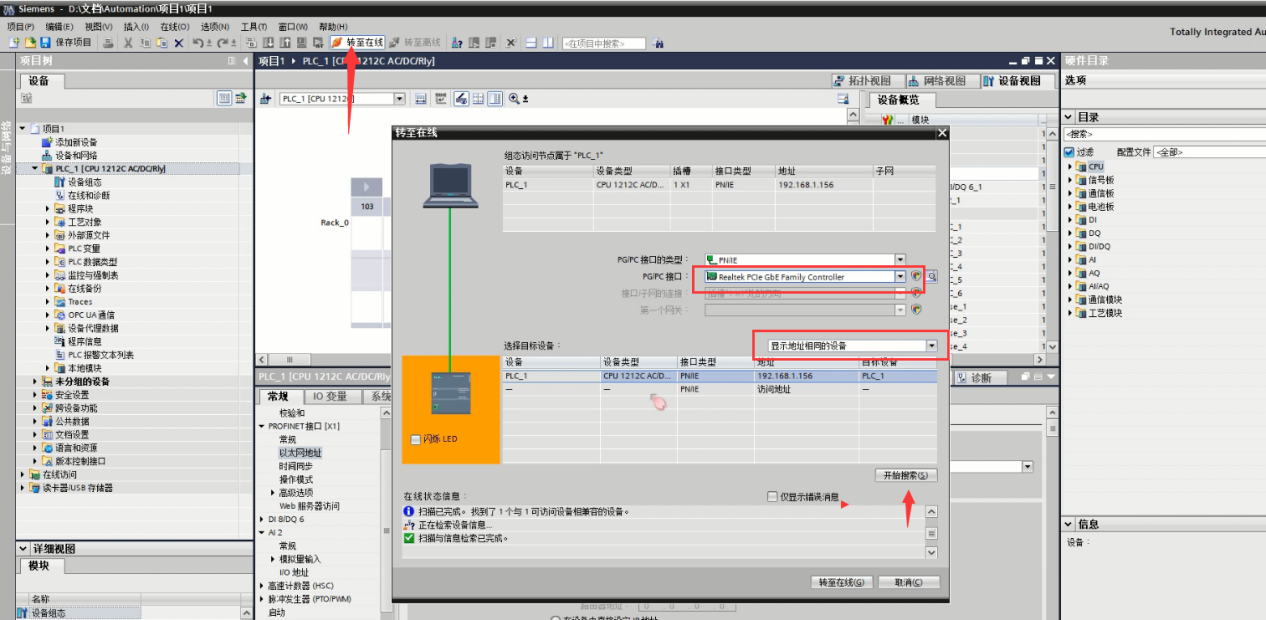

6、點擊在線,選擇電腦中聯網的真實網卡,顯示地址相同的設備,開始搜索
7、搜到設備后轉至在線,在線后就可以正常上傳下載程序了
編寫人:許瀟 編寫日期:2024-03-11
審核人:金志方 審核日期:2024-04-07
訂正版本:V1.0 訂正內容:初稿
