WH-LTE-7S0-CT-N41云端網絡調試和指令控制功能測試示例

一、資料下載

WH-LTE-7S0-CT-N41說明書官網下載鏈接：http://imbacareer.com.cn/Download/1350.html

WH-LTE-7S0-CT-N41 AT指令集官網下載鏈接：http://imbacareer.com.cn/Download/1352.html

WH-LTE-7S0-CT-N41硬件設計手冊官網下載鏈接：http://imbacareer.com.cn/Download/1351.html

二、硬件連接

1、所需物品

WH-LTE-7S0-CT-N41產品1臺

USR-7SX-EVK 1個

5V/12V電源適配器1個

天線1根（內置天線不需要另接天線）

USR-RS232串口線1條

筆記本電腦1臺

2、硬件連接

WH-LTE-7S0-CT-N41的232串口接USB-RS232串口線到電腦USB口，然后產品接5V/12V電源適配器上電。

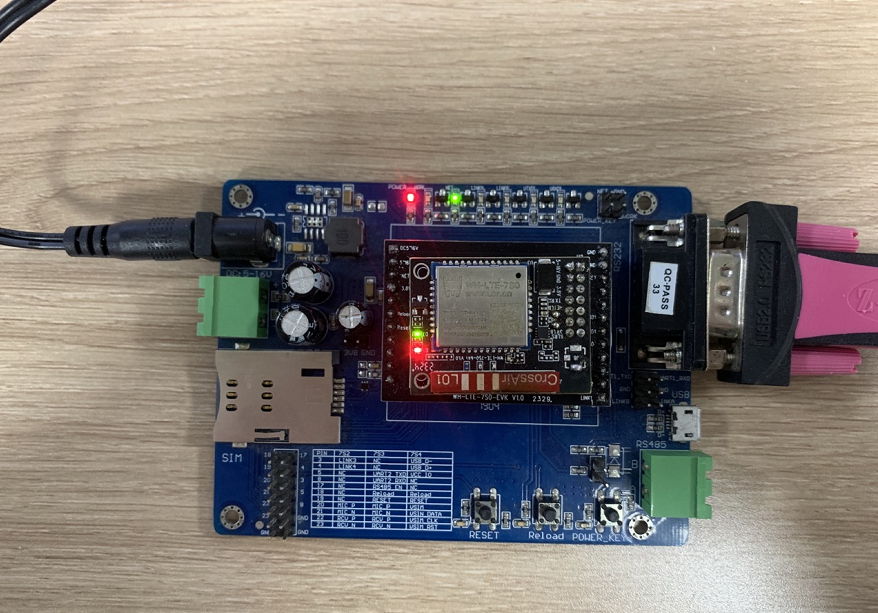

EVK硬件連接框圖：

三、產品參數設置

1、有人云參數配置

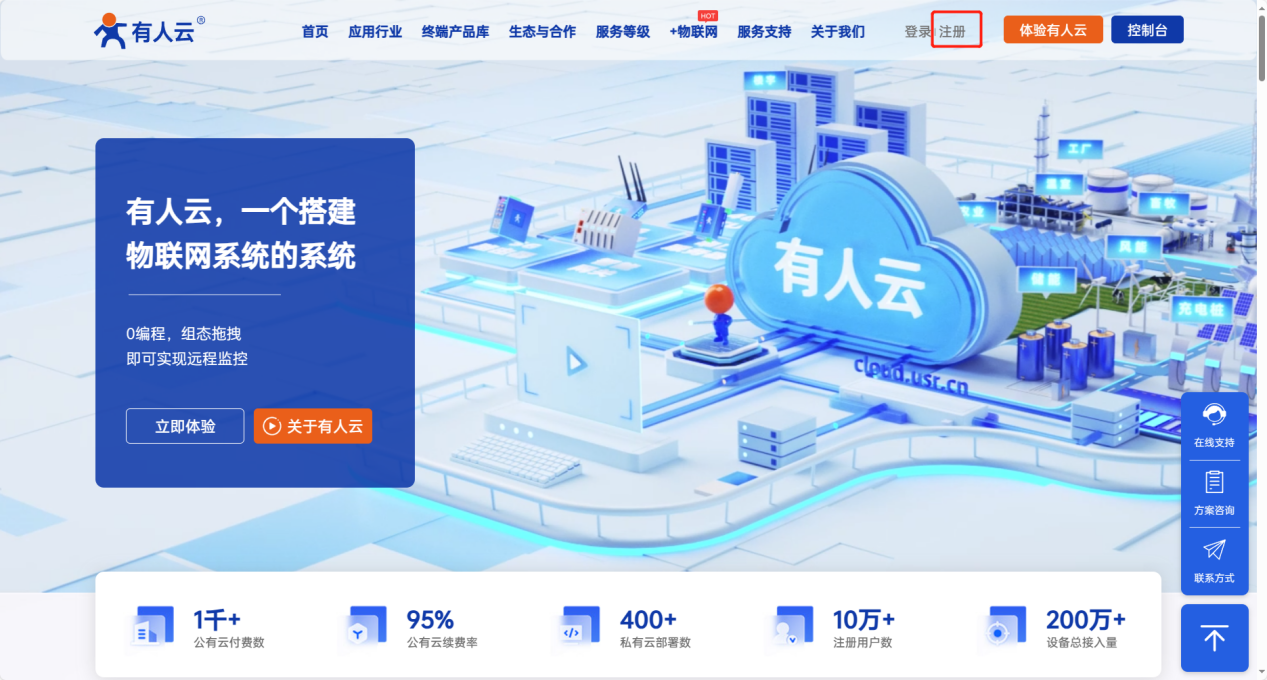

登錄有人云，沒有賬號需要先申請注冊通行證，可以用手機號或者郵箱注冊。http://cloud.usr.cn/

2、云平臺添加設備（電腦端添加）

在網關管理---網關列表---添加網關，SN和MAC/IMEI填寫設備上面的SN和IMEI碼。

如下圖所示，完成設備基本信息的填寫，包括

1）設備名稱，自定義即可。

2）所屬組織，組織的具體含義和使用方法，請參看http://cloud.usr.cn/document/77.html 用戶權限----->組織管理 章節。

3）SN和IMEI，將模組鐳雕上的SN和IMEI填寫到對應地址即可。

4）如需要做云組態，可以添加變量模板（變量模板類型必須設置為云端輪詢類型），如不需要做云組態，可不添加變量模板。

5）設備位置選擇自動定位。

6）點擊保存,完成有人云上設備的創建。

注：所謂“云組態”可以通俗的理解為將本地設備采集的數據上傳到平臺端進行數據展示，例如本地傳感器采集的溫濕度等 各種數據。目前僅支持MODBUS協議上報數據，數據采集過程中云平臺可理解為MODBUS主機，本地采集設備做MODBUS從機。

若網絡連接正常，添加設備之后一分鐘以內可以看到模組已經在云端顯示在線。

3、云平臺添加設備（小程序快速添加）

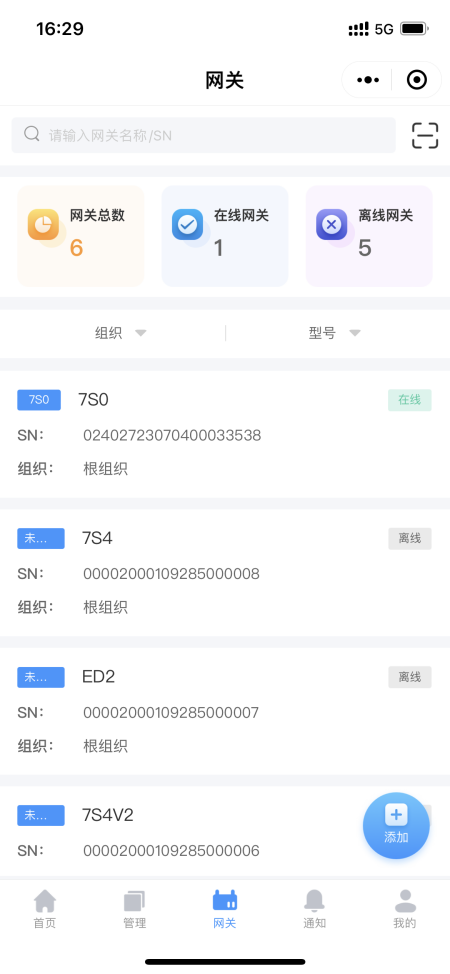

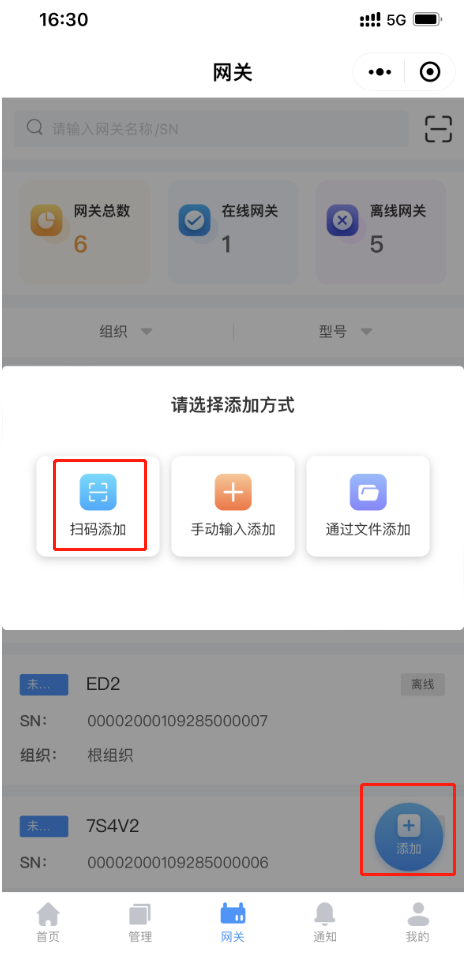

手機上打開微信，搜索有人云，找到有人云小程序，點擊，并通過賬號密碼進行登錄。 登錄之后點擊“網關”，并點擊“添加”按鈕，如下圖,然后點擊掃碼添加。

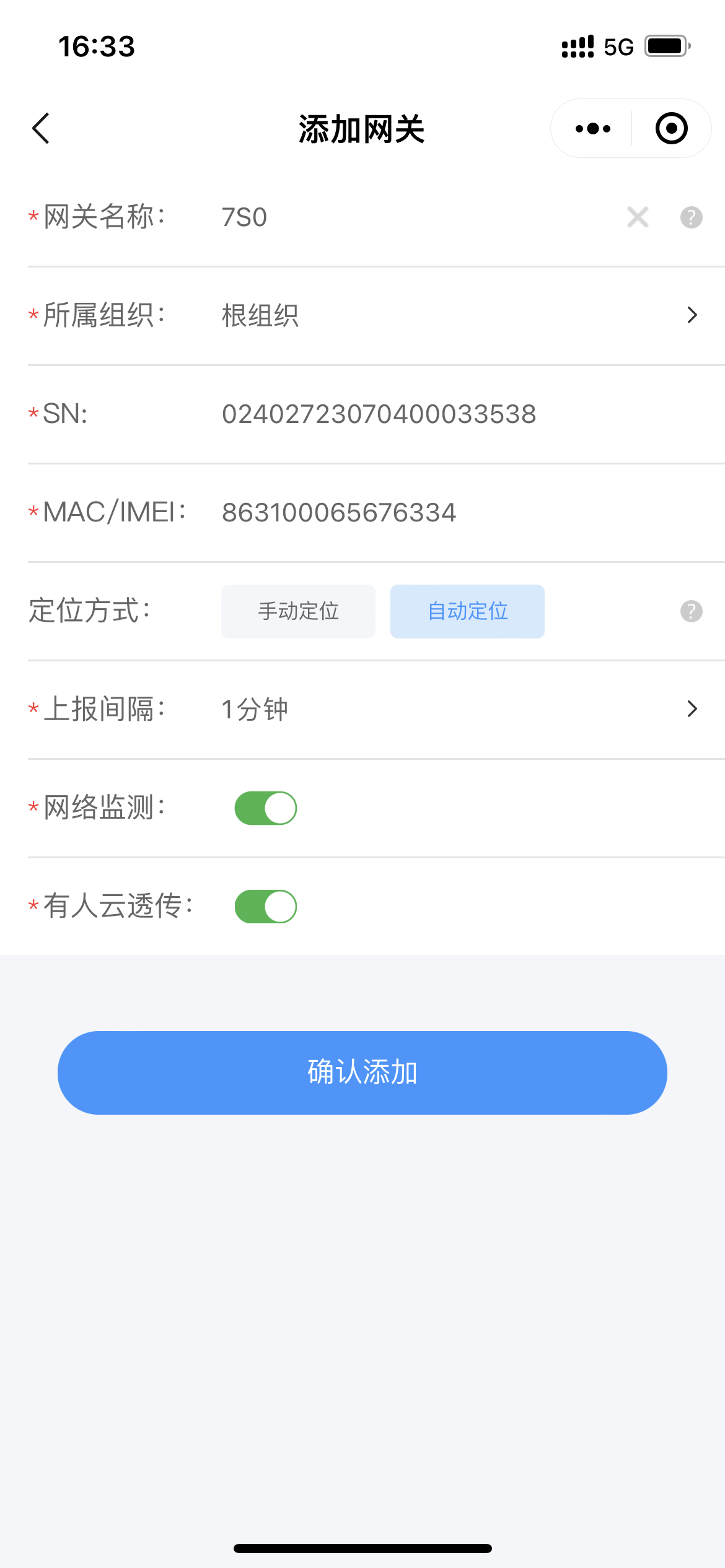

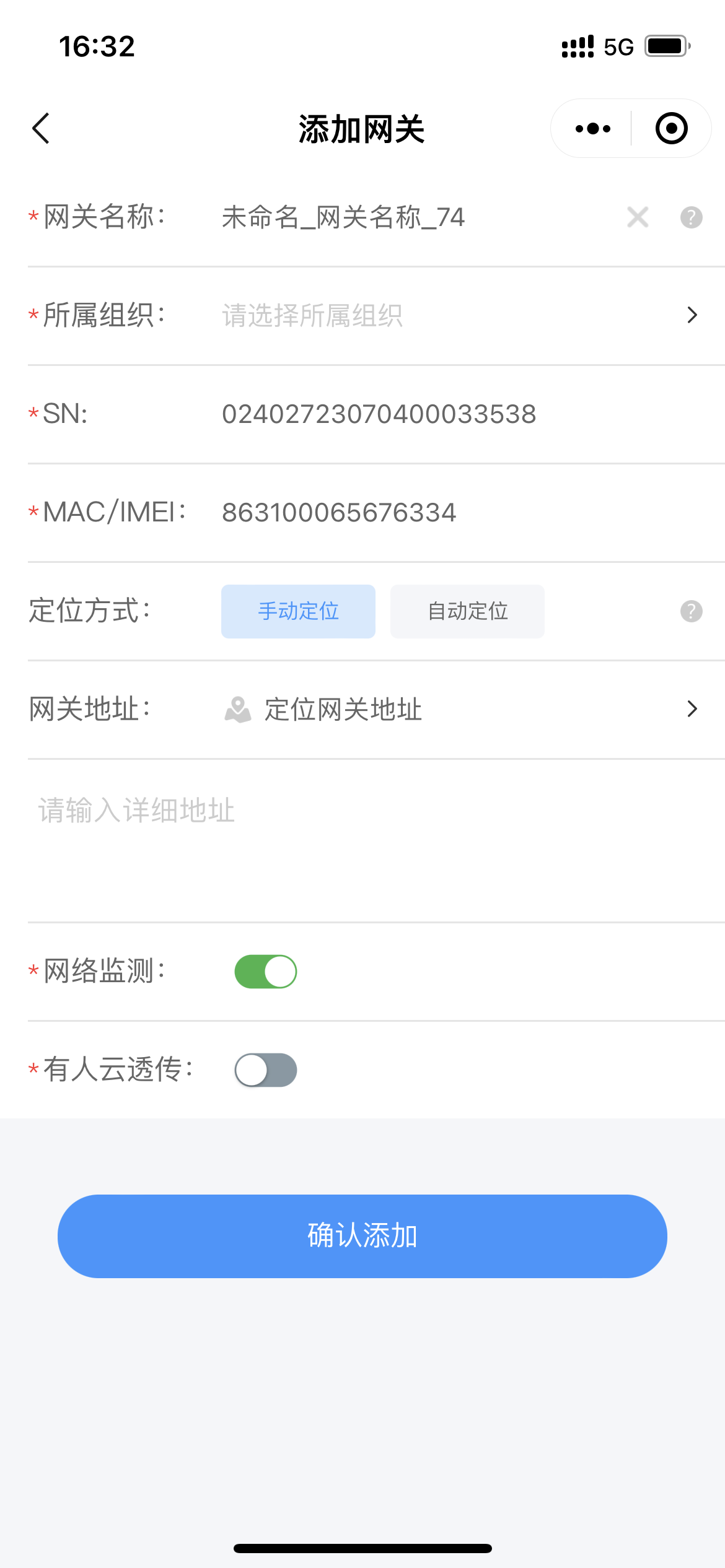

找到模組鐳雕上面的二維碼，使用手機掃描此二維碼，此時可以看到模塊的SN和IMEI已經自動填寫到相應欄，其他信 息如設備名稱、所屬組織、變量模板、設備位置需對應進行填寫和選擇，規則與電腦端一致，信息填寫完成后點擊確認添加， 即完成設備添加。

注：同一賬號，在電腦端和微信小程序登錄有人云，信息是同步的。

四、功能或數據調試

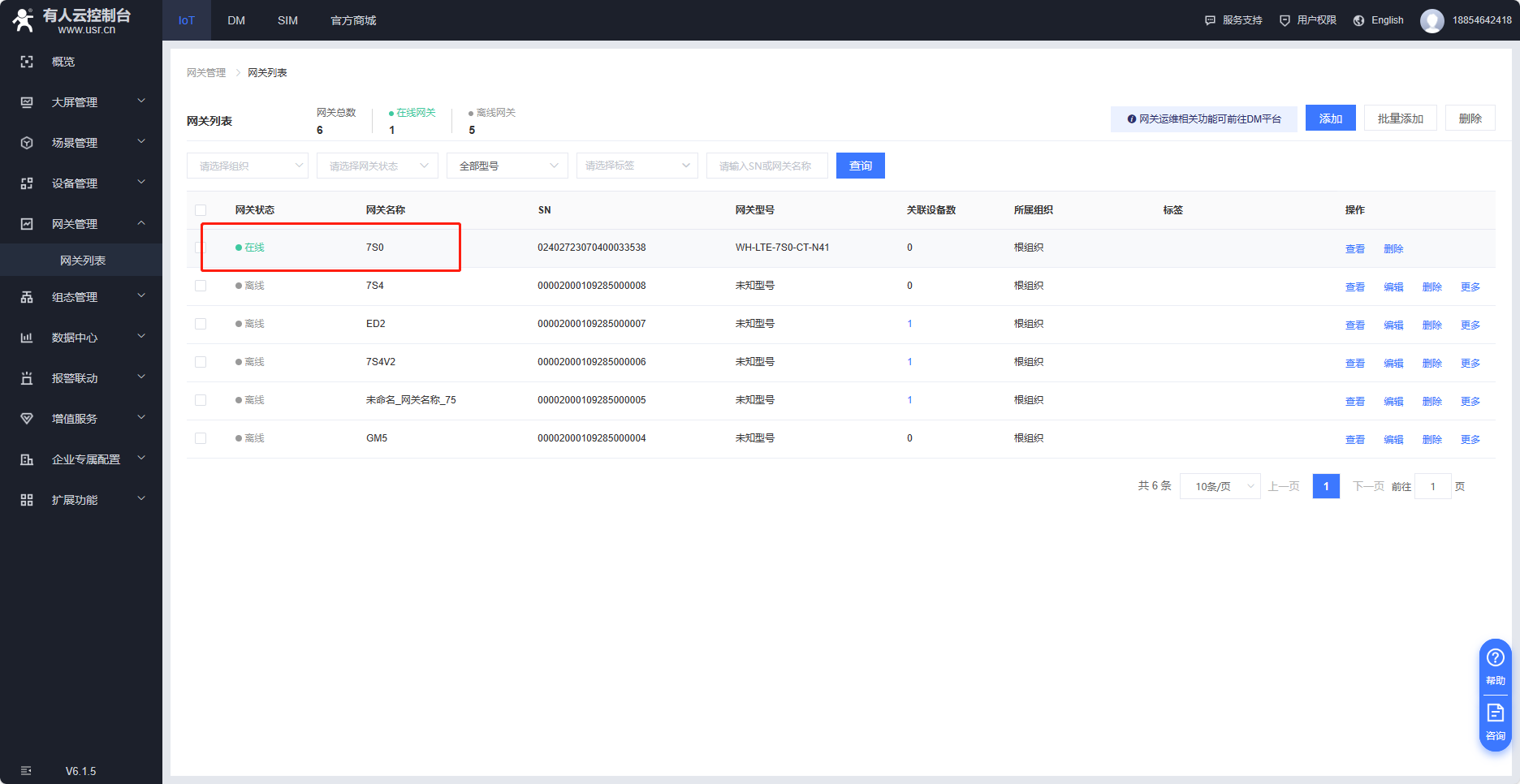

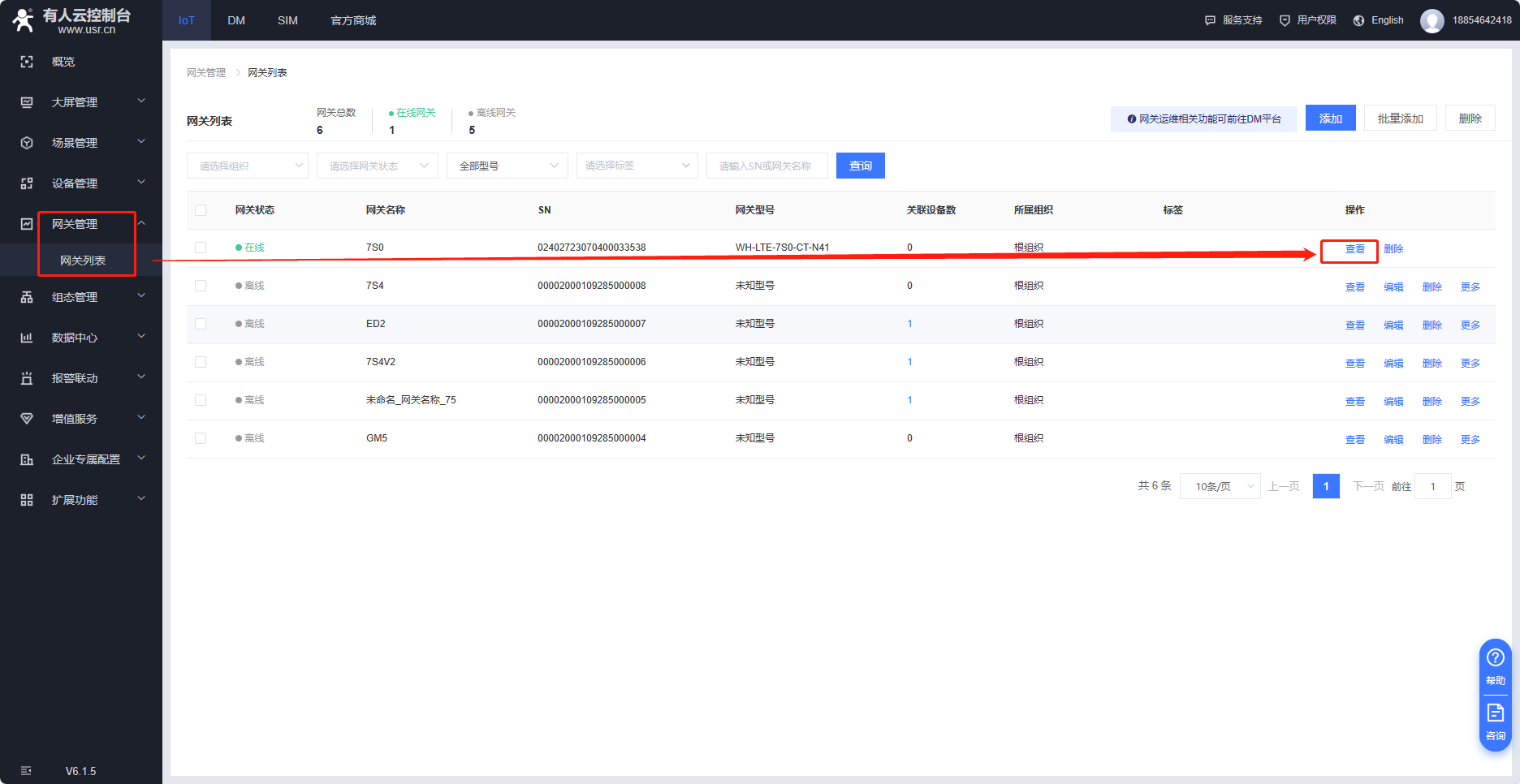

1、模組上線后，點擊“網管管理”-“網關列表”-“查看”。

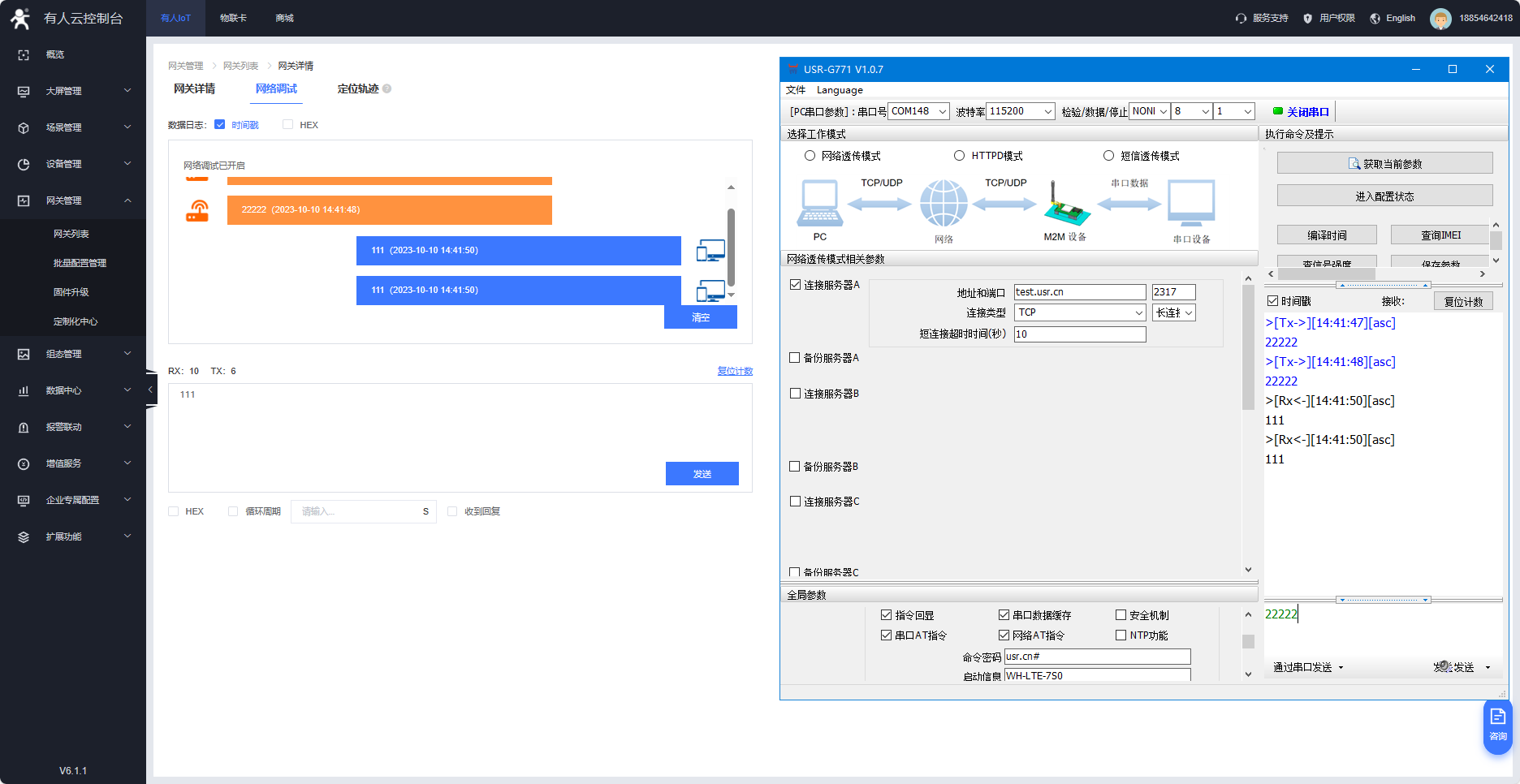

2、點擊“網絡調試”，勾選HEX發送或者不勾選。

即可完成調試。

五、云端指令控制功能

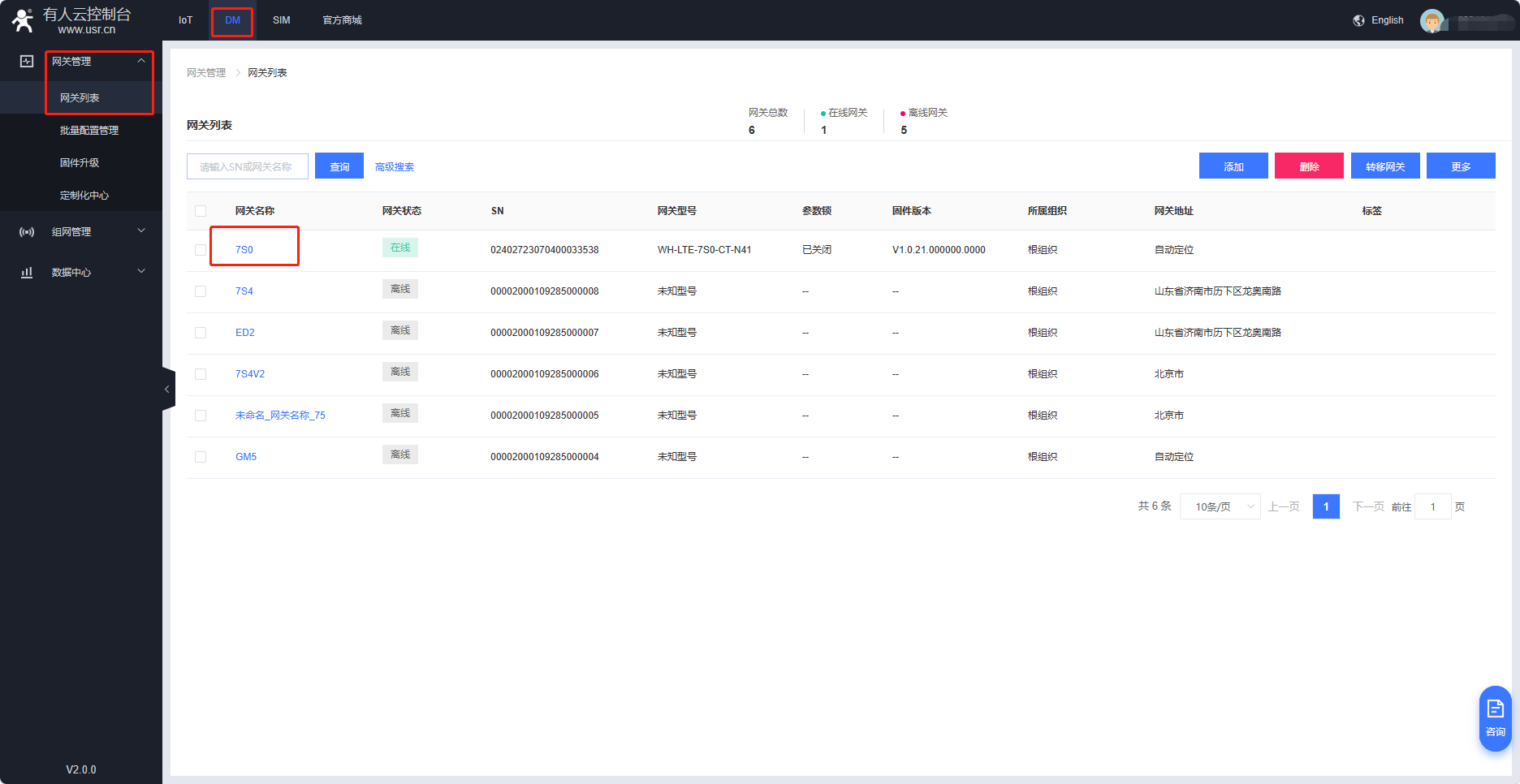

1、模組上線后，點擊“DM”-“網關列表”-選擇對應的7S0設備。

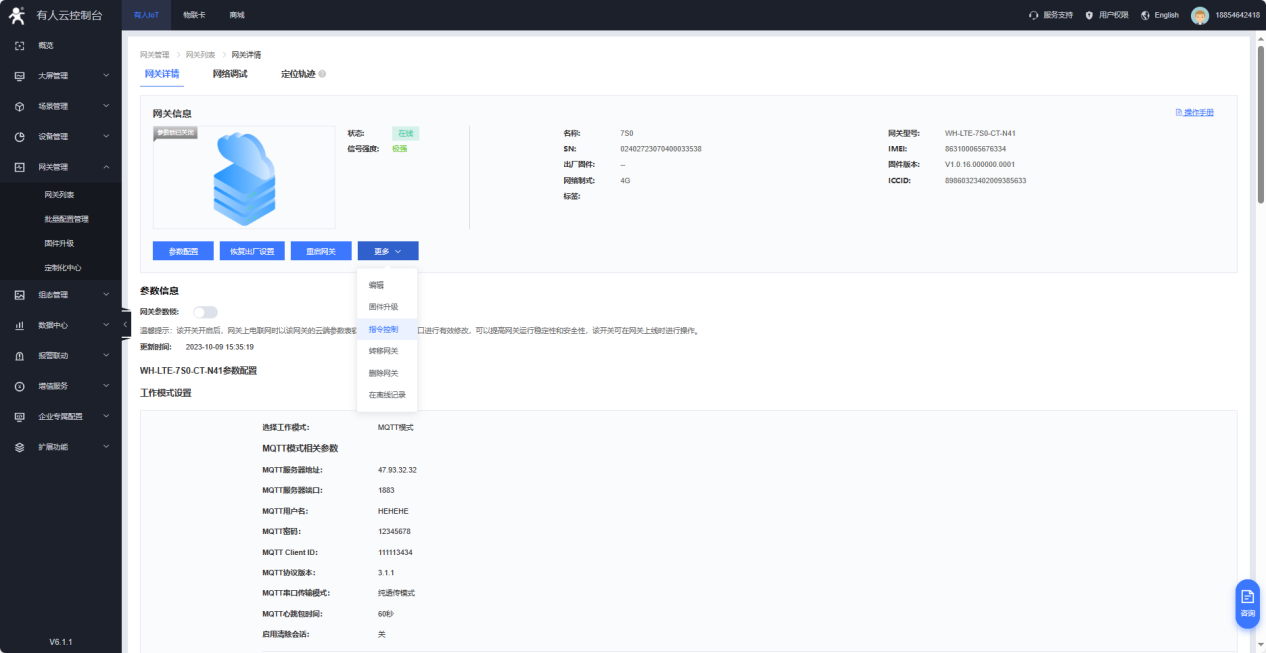

2、選擇“網關詳情”里的“更多”-“指令控制”

3、發送AT指令即可，可不加回車換行，如下圖：

編寫人：王玉雪 編寫日期：2024-03-25

審核人：金志方 審核日期：2024-04-07

訂正版本：V1.0 訂正內容：初稿
