USR-TCP232-304 modbus網關功能串口做主站示例

一、資料下載

1、USR-TCP232-304 說明書：http://imbacareer.com.cn/Download/920.html
2、USR-TCP232-304 設置軟件：http://imbacareer.com.cn/Download/257.html

3、USR-TCP232-304 AT指令集：http://imbacareer.com.cn/Download/1255.html

二、硬件連接

1、所需物品

USR-TCP232-304 設備 1個
5V電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

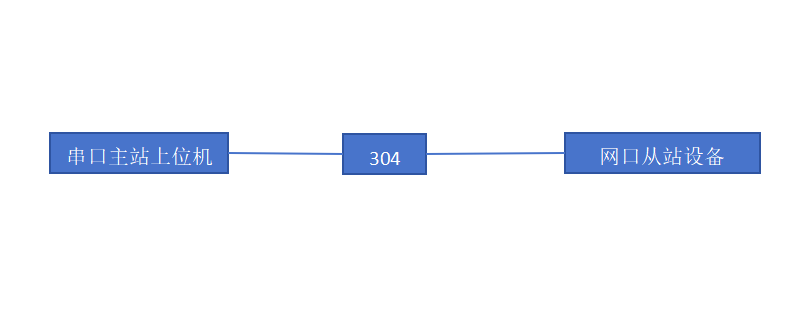

USR-TCP232-304的485串口接USB-RS485串口線到電腦USB口，設備網口直連電腦，然后接5V電源適配器給設備供電。

三、產品參數設置

1、USR-TCP232-304參數設置

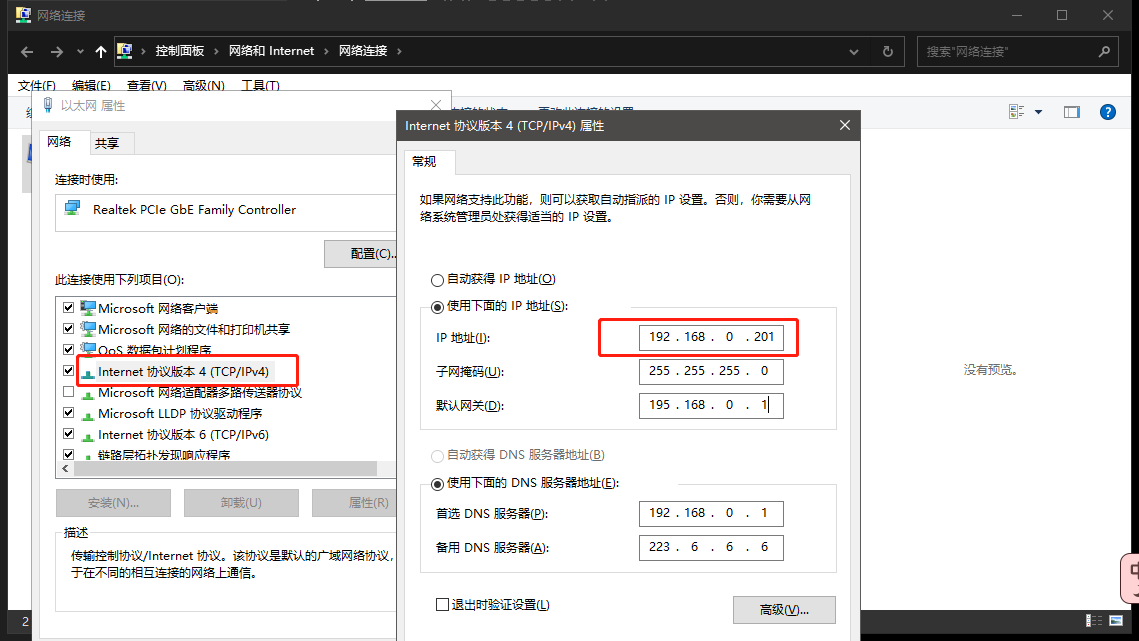

首先關閉電腦的防火墻和殺毒軟件，打開電腦的以太網網卡，點擊屬性，將電腦的ipv4地址改為靜態ip，設備默認ip為：192.168.0.7，所以案例中將電腦的ip改為：192.168.0.201子網掩碼255.255.255.0，網關192.168.0.1。禁用其他無關網卡。

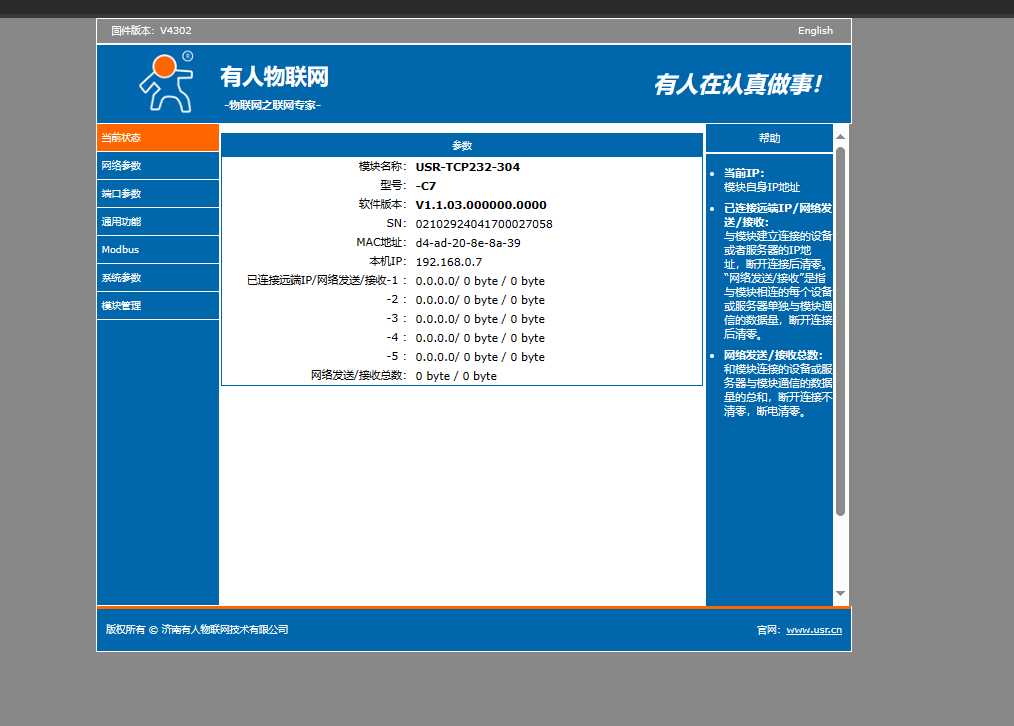

打開電腦瀏覽器（推薦使用谷歌），輸入設備默認ip地址：192.168.0.7，用戶名和密碼為：admin 點擊確定進入設備內置網頁，之后用來進行參數配置。

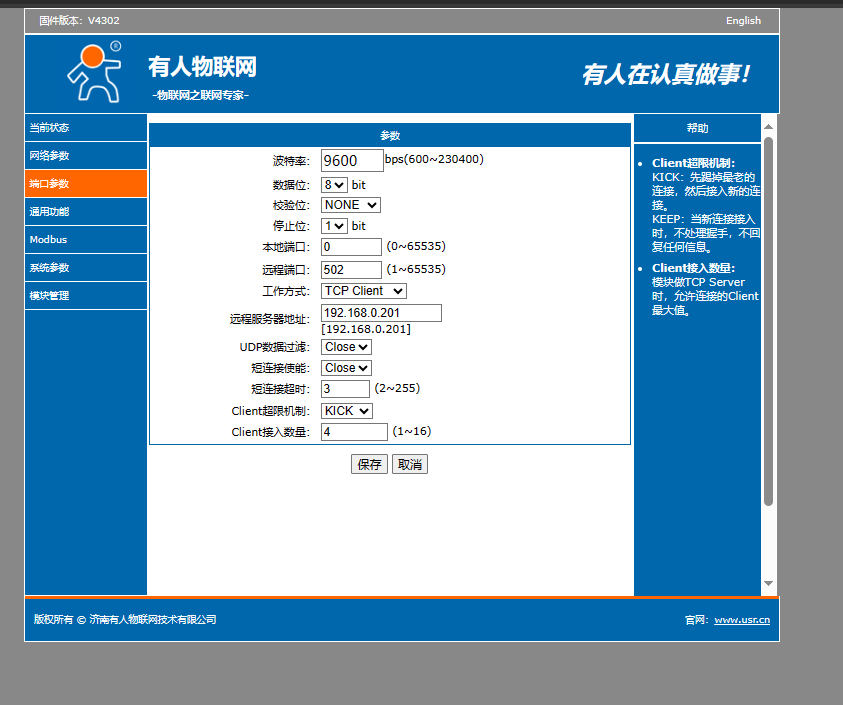

進入內置網頁，在端口參數配置界面，修改產品的串口參數，串口參數需要跟串口所接的實際485設備做匹配。此案例以9600波特率舉例。將設備的工作模式為TCP  client，遠程服務地址配置電腦的ip地址，遠程端口：502（可以自定義）

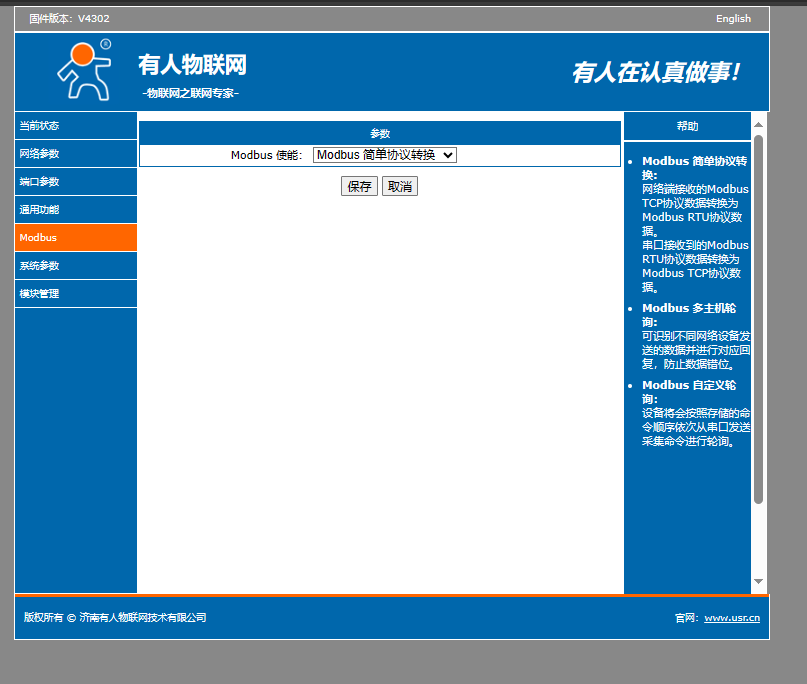

切換到modbus界面，開啟modbus 使能，點擊保存并重啟設備。

四、功能調試

1、功能調試

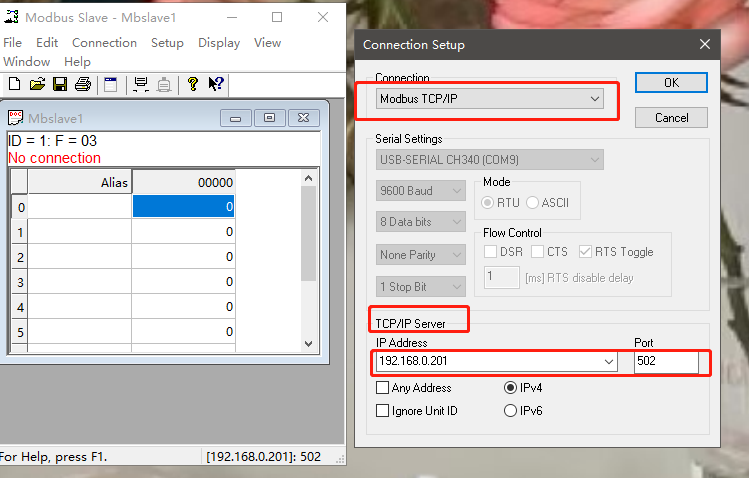

安裝并打開modbus slave軟件，用來模擬網口從站設備。設置本地ip：192.168.0.201，本地端口：502 安裝并打開modbus poll軟件，用來模擬串口主站設備。調用電腦設備管理器中生成的com口，本案例使用com9。

2、數據

五、測試結論

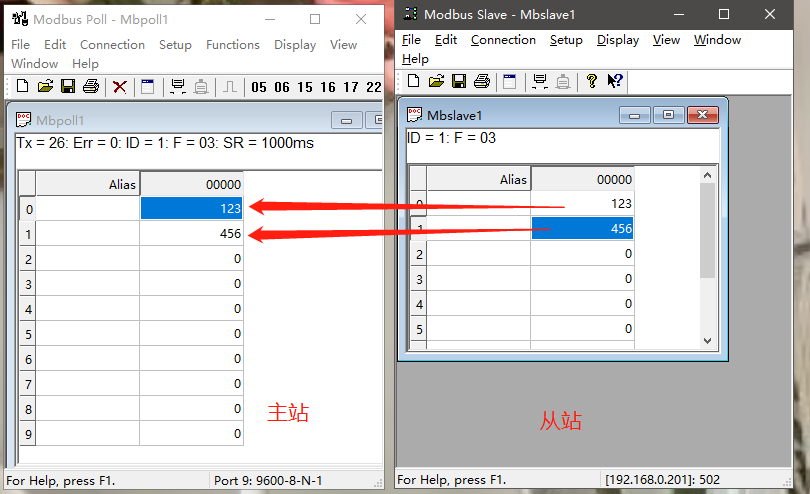

根據上圖slave和poll軟件數據交互的測試，我們可以看到串口上位機可以正常采集網口從站寄存器的數據。

編寫人：霍晴 編寫日期：2024-04-25

審核人：金志方 審核日期：2024-05-06

訂正版本：V1.0 訂正內容：初稿
